3.2 интерферометрическая базовая линия: Длина воображаемой линии между фазовыми центрами антенн космического аппарата дистанционного зондирования Земли в моменты получения двух радиолокационных изображений.
Примечание - Адаптировано из [1], пункт 3.14.
3.3
3.4 когерентность: Величина корреляции фаз двух радиолокационных снимков.
3.5 временная база: Промежуток времени между получением радиолокационных снимков, составляющих интерферометрическую пару.
3.6 интерферограмма: Результат комплексного перемножения интерферометрической пары.
3.7 радиолокационный снимок: Совокупность радиолокационных данных дистанционного зондирования Земли из космоса определенного уровня обработки, полученных с одного космического аппарата одной или несколькими съемочными системами в единой геометрии съемки на одну дату и время съемки и представляющих собой изображение соответствующего участка земной поверхности.
3.8
3.9 развертка фазы: Восстановление массива абсолютных фазовых значений по массиву значений разности фазы.
3.10 критическая базовая линия: Размер базовой линии, при котором происходит полная пространственная декорреляция пары сигналов, делающая невозможным их совместную интерферометрическую обработку.
3.11 цифровая модель высот земной поверхности: Совокупность данных о высотах участка земной поверхности с известными географическими координатами, представленная в цифровом виде.
3.12
3.13
В настоящем стандарте применены следующие сокращения:
ДЗЗ - дистанционное зондирование Земли;
КА - космический аппарат;
РЛД - радиолокационные данные;
РЛН - радиолокационное наблюдение;
РСА - радиолокатор с синтезированной апертурой;
ЦМВ - цифровая модель высот;
ЦМП - цифровая модель поверхности;
ЦМР - цифровая модель рельефа;
ASCII - американский стандартный код для обмена информацией (american standard code for information interchange);
BIL - каналы, разделенные по строкам (band interleaved by line);
GeoTIFF - открытый формат представления растровых данных совместно с метаданными о географической привязке (geographic tagged image file format);
KMZ - язык разметки для представления трехмерных геопространственных данных (keyhole markup language files when compressed);
LAS - отраслевой стандартный двоичный формат для хранения бортовых лазерных данных (log ASCII standard);
NaN - не числовое значение (not-a-number).
При проведении интерферометрической обработки РЛД ДЗЗ из космоса должны быть последовательно выполнены следующие операции:
- выбор исходных РЛД ДЗЗ из космоса;
- совмещение РЛД ДЗЗ из космоса;
- некогерентное накопление (опционально);
- построение интерферограммы и расчет когерентности;
- компенсация набега фазы;
- фильтрация интерферограммы;
- развертка фазы;
- уточнение орбитальных данных с использованием наземных опорных точек для коррекции развернутой фазы (может выполняться на этапе совмещения);
- пересчет относительных значений высот в абсолютные значения высот земной поверхности;
- геокодирование полученного результата.
6.1 Исходными данными для интерферометрической обработки являются два или более комплексных радиолокационных снимка, покрывающих один и тот же участок земной поверхности. К исходным данным предъявляются требования в части:
- величины перпендикулярной составляющей пространственной базы (базовой линии);
- величины временной базы;
- условий наблюдений.
6.2 Главным фактором при определении возможности выполнения интерферометрической обработки пары радиолокационных снимков является величина перпендикулярной составляющей пространственной базы (базовой линии).

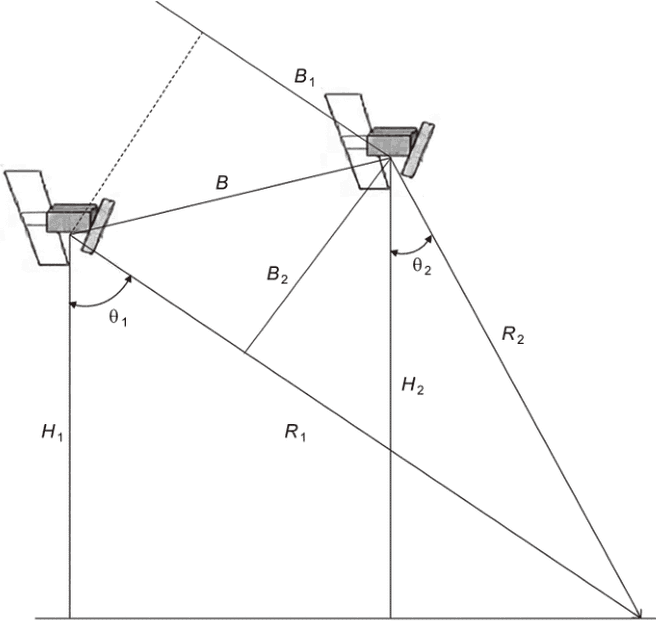

6.2.1 Расчет критического значения перпендикулярной пространственной базы (базовой линии) следует выполнять по формуле (1). Схема космической съемки для получения интерферометрической пары радиолокационных снимков представлена на рисунке 1.
![]() H1 и H2 - высота орбиты КА ДЗЗ РЛН; R1 и R2 - дальность
(путь зондирующей волны);
и высотой; B1 и B2 - перпендикулярная и параллельная
составляющие базовой линии; B - базовая линия
интерферометрической пары радиолокационных снимков
где Bn,cr - критическая базовая линия, м;
R - дальность (путь зондирующей волны), м;
Rr - пространственное разрешение в направлении наклонной дальности, м.
Примечания
1 При расчете делается допущение о равенстве наклонных дальностей R1 и R2.
2 Приведенные выше соотношения справедливы только для случая двухпроходной интерферометрии в режиме строго бокового обзора.
6.2.2 Для горных участков (участков с пересеченным рельефом) рекомендуется использование пары радиолокационных снимков с величиной базовой линии, близкой к минимальной.
6.2.3 Для формирования ЦМВ рекомендуется использовать пары радиолокационных изображений с величиной базовой линии от 20% до 80% величины критической базовой линии, для формирования карт смещений (дифференциальной интерферометрии) - от 0% до 20%.
6.3 Основными критериями при определении критического значения величины временной базы пары радиолокационных снимков являются:
- диапазон рабочих длин волн РСА;
- изменчивость подстилающей поверхности;
- рельеф местности;
- тип растительности.
6.4 Рекомендованные значения временной базы пары радиолокационных снимков для интерферометрической обработки, определяемые по совокупности основных требований (см. 6.1), приведены в таблице 1.
6.5 В отношении условий наблюдения не рекомендуется использовать пару радиолокационных снимков, полученных непосредственно во время или в течение суток после выпадения осадков (дождь, снег) на территории съемки.
7.1 В процессе совмещения пары радиолокационных снимков рекомендуется обеспечить точность совмещения не хуже 0,1 пикселя.
7.2 В случае отсутствия требований к пространственному разрешению ЦМВ рекомендовано применение некогерентного накопления - усреднение изображения путем суммирования соседних отсчетов. В результате применения происходит:
- сглаживание шума;
- сокращение времени обработки;
- выравнивание межпиксельного расстояния.
7.3 В процессе построения интерферограммы для пары радиолокационных снимков необходима проверка когерентности.
7.3.1 Интерферометрическую когерентность пары радиолокационных снимков размером mxn элементов следует вычислять по формуле
, (2)где
;z1 - комплексные значения сигнала на первом радиолокационном снимке пары;
z2 - комплексные значения сигнала на втором радиолокационном снимке пары;
m, n - размеры снимка,
, .7.3.2 Рекомендуется исключать из обработки области интерферограммы, когерентность которых близка к нулевой, в отдельных случаях допускается также фильтрация (удаление) низких значений когерентности при построении интерферограммы и развертке фазы.
7.4 Рекомендуется проводить компенсацию фазового набега, вызванного чувствительностью РСА к изменению наклонных дальностей по ровной поверхности путем проведения следующих операций:
- синтезирование интерферограммы плоской Земли с радиусом, соответствующим средней высоте земной поверхности в данной районе;
- вычитание синтезированной интерферограммы из интерферограммы, полученной на основе пары радиолокационных снимков.
7.5 В случае высоких значений спекл-шумов рекомендуется выполнять фильтрацию интерферограммы. При фильтрации интерферограммы рекомендуется применять усредняющий фильтр, медианный фильтр или адаптивные процедуры, которые точнее, чем перечисленные фильтры, отслеживают изменения яркости интерферограммы - фильтрация методом локальных статистик, сигма-фильтрация или локальная адаптивная фильтрация.
7.6 При выборе алгоритма развертки фазы рекомендовано использовать дополнительную информацию:
- амплитудную часть РЛД ДЗЗ из космоса;
- файл когерентности между двумя радиолокационными снимками;
- опорную ЦМР с известной точностью, полученную из независимого источника.
Примечание - При экспертном выборе алгоритма развертки фазы рекомендуется учитывать характер подстилающей поверхности, в т.ч. выраженность рельефа, и распределение зон низкой когерентности.
7.7 При уточнении орбитальных данных для коррекции развернутой фазы рекомендуется использовать наземные опорные точки, отвечающие следующим требованиям:
- объективность - координаты наземных опорных точек должны быть получены из независимого источника;
- достоверность - координаты опорных точек должны быть получены наземным инструментальным способом с помощью измерительного оборудования, отвечающего метрологическим требованиям согласно ГОСТ 8.010;
- равномерность - наземные опорные точки должны быть равномерно распределены по территории, покрываемой парой обрабатываемых радиолокационных снимков;
- достаточность - количество наземных опорных точек должно обеспечивать заданные требования по качеству и точности для создаваемых продуктов интерферометрической обработки.
7.8 На этапе пересчета относительных высот в абсолютные значения высот земной поверхности (матрицу абсолютных высот) должно быть указано значение превышения над высотой опорного эллипсоида для заданного набора наземных опорных точек.
Примечание - Параметры опорного эллипсоида должны быть указаны в метаданных результатов интерферометрической обработки.
7.9 На этапе геокодирования должно быть произведено трансформирование матрицы абсолютных высот в заданную систему координат с присвоением каждой ячейке матрицы значений географической долготы, географической широты и абсолютной высоты земной поверхности (превышения над высотой базового эллипсоида).
Примечание - Параметры используемой системы координат должны быть указаны в метаданных продуктов интерферометрической обработки.
8.1 Основным продуктом интерферометрической обработки пары радиолокационных снимков является ЦМВ земной поверхности участка, покрываемого парой радиолокационных снимков.
8.2 Цифровая модель высот земной поверхности в зависимости от природных условий и особенностей снимаемой территории представляет собой либо ЦМП (в случае наличия растительности и зданий/сооружений), либо ЦМР (в случае отсутствия растительности и зданий/сооружений).
8.3 Состав и документированное описание продукта интерферометрической обработки должно соответствовать требованиям ГОСТ Р 59081.
8.4 Оценка качества продукта интерферометрической обработки должны осуществляться согласно требованиям ГОСТ Р 59476 и ГОСТ Р 59482.
8.5 Для представления модели высот земной поверхности в цифровом виде рекомендуется использовать общераспространенные растровые форматы данных, предполагающие представление значений высот земной поверхности в виде регулярной матрицы (сетки ячеек).
Примечание - Примером общераспространенных форматов являются GeoTIFF, ASCII Grid, BIL, KMZ, LAS и т.п. согласно ГОСТ Р 59314.
8.6 Значения высот полученной в результате интерферометрической обработки модели высот земной поверхности должны быть представлены в метрах.
8.7 Для ячеек матрицы высот земной поверхности с низкой достоверностью (низкой когерентностью) рекомендуется присваивать следующие значения:
- NaN для зон низкой достоверности (низкой когерентности);
- значения, полученные путем интерполяции значений соседних пикселей для зон низкой достоверности (низкой когерентности).
Примечания
1 Рекомендуется маскирование ячеек матрицы высот для значений, полученных путем интерполяции.
2 Пороговая величина допустимой для интерполяции зоны низкой когерентности устанавливается для каждого конкретного продукта интерферометрической обработки.
