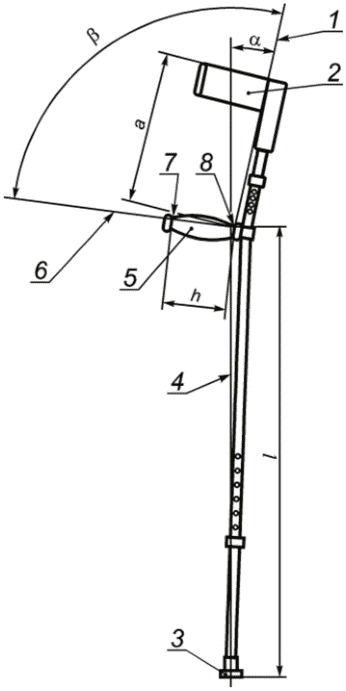

![]() 1 - линия опоры манжеты; 2 - манжета; 3 - наконечник;
4 - ось нижней секции; 5 - рукоятка; 6 - линия опоры
рукоятки; 7 - передняя контрольная точка; 8 - задняя
контрольная точка; a - длина верхней секции; h - длина
рукоятки; l - длина нижней секции;
соединения опор;

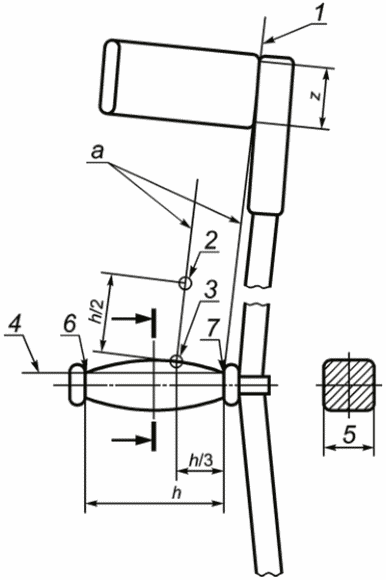

![]() 1 - линия опоры манжеты; 2 - точка сустава запястья;
3 - реперная точка; 4 - линия опоры рукоятки; 5 - ширина
рукоятки; 6 - передняя контрольная точка рукоятки;
7 - задняя контрольная точка рукоятки; h - длина рукоятки;
z - внутренняя высота манжеты; a - параллельные линии
![]() x - внутренняя глубина манжеты;
y - внутренняя ширина манжеты.
4.1 Общие положения
4.1.1 Локтевые костыли следует разрабатывать и изготавливать в соответствии с требованиями настоящего стандарта, стандартов и технической документации на изделия конкретных видов (моделей), по рабочим чертежам, утвержденным в установленном порядке.
4.1.2 Исследования и обоснование разработки, разработка, производство, сертификация и эксплуатация, в том числе ремонт локтевых костылей, должны соответствовать требованиям ГОСТ Р 15.013.
4.1.3 Локтевые костыли следует подвергать клинической оценке в соответствии с ГОСТ Р 56429.
4.1.4 Локтевые костыли в зависимости от устойчивости к климатическим факторам изготавливают климатического исполнения У1, У1.1, УХЛ4.2 по ГОСТ 15150.
4.1.5 Эксплуатационные документы - по ГОСТ Р 2.601.
4.1.6 Ремонтные документы - по ГОСТ 2.602.
4.2 Требования стойкости к внешним воздействиям
4.2.1 Локтевые костыли климатических исполнений, указанных в 4.1.4, должны быть устойчивыми (сохранять работоспособность в процессе нормального использования) при воздействии температуры, номинальные значения которой приведены в таблице 1, и относительной влажности окружающего воздуха 100% при температуре плюс 25 °C, а также при воздействии дождя, пыли и снега, значения параметров которых установлены в ГОСТ 15150.
Таблица 1
4.3 Требования надежности и механической прочности
4.3.1 Соединения конструктивных элементов локтевых костылей должны сохранять надежность и прочность в течение всего назначенного срока пользования.
При испытаниях на надежность соединений (см. 5.5) ни одна из испытуемых частей костыля, соединенных вместе, не должна разломаться.
4.3.2 Локтевые костыли должны обладать статической и усталостной прочностью.
При испытании на статическую прочность (см. 5.6) костыль должен выдерживать нагрузку и ни одна из его частей не должна иметь трещин или сколов.
При испытании на усталостную прочность (см. 5.7) ни одна из частей костыля не должна иметь трещин или сколов.
4.3.3 Локтевые костыли должны выдерживать нагрузку при неправильном обращении и (или) случайном падении их на твердую поверхность ходьбы.
При испытании на падение при низких температурах (см. 5.8) ни одна из частей костыля не должна иметь трещин или сколов.
4.3.4 Назначенный срок пользования локтевыми костылями должен быть не менее двух лет [2].
4.4 Конструктивные требования
4.4.1 Требования к манжете
Внутренняя глубина манжеты в месте соприкосновения с предплечьем должна быть больше половины ее внутренней ширины. Это проверяют измерением, как указано в 5.3.2 и на рисунке 3.
Для того, чтобы рука случайно не оказалась заблокированной, манжета должна иметь открытый проем в передней части. При проведении испытания в соответствии с 5.4 должна быть обеспечена возможность увеличения этого проема до 75 мм при приложении максимальной силы растяжения, равной 120 Н. Остаточная деформация проема манжеты должна быть не более 5 мм.
Манжета должна быть надежно установлена при испытании в соответствии с 5.5.
4.4.2 Требования к рукоятке
Рукоятка может быть регулируемой, но должна быть надежно закреплена при проведении испытания согласно 5.5.
Ширина рукоятки должна быть не менее 25 мм и не более 50 мм. Это требование не применимо к анатомическим рукояткам. Это проверяют измерением, как указано в 5.3.2 и на рисунке 2, обозначение 5.
4.4.3 Требования к нижней секции стойки (ножки) и наконечнику
Нижняя секция должна оканчиваться наконечником, сконструированным так, чтобы исключить его протыкание во время испытания в соответствии с 5.6 и 5.7. Это проверяют осмотром.
Наконечник должен быть съемным, но надежно закрепленным. Это проверяют осмотром.
Диаметр части наконечника, соприкасающейся с поверхностью перемещения, должен быть минимум 35 мм. Это проверяют измерением, как указано в 5.3.2.
4.4.4 Требования к регулируемым элементам
Элементы регулировки высоты не должны быть ослаблены. Это проверяют осмотром, после того как костыль был подвергнут испытаниям, описанным в 5.6 и 5.7.
Каждое из значений регулируемой высоты должно быть ясно помечено вместе с максимально допустимым значением удлинения. Это проверяют измерением, как указано в 5.3.2.
4.5 Требования к материалам
4.5.1 Конструктивные элементы локтевых костылей, контактирующие с телом человека, должны быть изготовлены из материалов, соответствующих требованиям биологической безопасности по ГОСТ ISO 10993-1, ГОСТ ISO 10993-5, ГОСТ ISO 10993-10, ГОСТ Р 52770.
4.5.2 Металлические части локтевого костыля должны быть изготовлены из коррозионно-стойких материалов и иметь защитные или защитно-декоративные покрытия в соответствии с ГОСТ 9.032, ГОСТ 9.301 и ГОСТ 9.302.
4.5.3 Если элементы конструкции локтевого костыля, подвергающиеся воздействию механических нагрузок, отлиты с включением пластических материалов повторной переработки, они должны обладать прочностью, не уступающей новым материалам, на протяжении всего срока службы костыля.
4.5.4 В соответствии с [3] материалы элементов локтевых костылей, контактирующие с телом пользователя, должны быть устойчивыми к воздействию агрессивной биологической жидкости пользователя - пота.
4.5.5 Наружные поверхности локтевых костылей должны выдерживать многократную чистку и дезинфекцию средствами и методами, изложенными в [4].
4.6 Требования безопасности
4.6.1 Безопасность локтевых костылей следует оценивать посредством идентификации угроз и связанных с ними рисков, применяя методы в соответствии с ГОСТ ISO 14971.
4.6.2 Подвижные регулируемые элементы локтевых костылей (см. рисунок 1, позиции 3 и 4) должны соответствовать требованиям безопасности по ГОСТ Р 51632.
4.6.3 Все доступные для пользователя кромки, узлы и поверхности локтевого костыля должны быть гладкими, а также не должны иметь заусенцев и острых кромок.
5.1 Общие положения
Все испытания, если не указано иное, следует проводить при регулировках, соответствующих максимальным значениям удлинения костыля.
5.2 Внешние условия проведения испытаний
Все испытания, если не указано иное, следует проводить при температуре окружающей среды (21 + 5) °C.
5.3 Отбор образцов
5.3.1 Объект испытания
Должен быть испытан один локтевой костыль. Последовательность испытаний должна быть такой:
- измерения;
- испытания надежности соединений;
- испытание на статическую прочность;
- испытание на усталостную прочность;
- испытание на падение при низкой температуре.
Измеряют костыль и одновременно осматривают его на соответствие требованиям изготовителя. Отмечают все проведенные измерения и замеченные дефекты, чтобы в дальнейшем они не были зарегистрированы как вызванные испытаниями.
5.4.1 Общие положения
Это испытание применимо к локтевым костылям с манжетой, у которой открытый проем менее 75 мм.
5.4.2 Процедура испытания
Цилиндр внешним диаметром (75 +/- 2) мм помещают внутри манжеты. Этот цилиндр протягивают через проем манжеты, как показано на рисунке 4. Силу, необходимую для увеличения проема манжеты, чтобы протащить цилиндр через него, измеряют с точностью +/- 2 Н и записывают.
![]() 1 - манжета; 2 - цилиндр; 3 - сила растяжения
Рисунок 4 - Схема нагружения при испытании
на высвобождение предплечья
5.5.1 Общие положения
Эти испытания применимы к костылям, состоящим более чем из одной части, соединенных вместе.
Каждое соединение должно быть испытано на безопасность сборки. Испытывать следует только соединения, рассчитанные на посадку с натягом. В тех местах, где соединение с натягом продублировано заклепкой либо подобным соединением, персонал, проводящий испытания, вправе считать соединение надежным без испытаний. Если возможно, наилучшая процедура испытания надежности других соединений может быть выбрана персоналом, проводящим испытания. В каждом конкретном случае эта процедура должна принимать во внимание особенности конструкции костыля, подвергающегося испытаниям. Основной принцип применения силы при испытании надежности соединения заключается в том, что соединение должно испытывать только осевую нагрузку при незначительных радиальной и изгибающей нагрузках, при которых требуется более надежное соединение, чем предусмотрено изготовителем. Зажимы, которые сжимают внешнюю и внутреннюю части соединения, недопустимы.
5.5.2 Схема нагружения
5.5.2.1 Общие положения
Применяют силу растяжения к нижней и верхней секциям костыля таким образом, чтобы костыль не испытывал изгибов, которые вызывали бы напряжения в местах соединения верхней и нижней секций.
5.5.2.2 Рукоятки
Закрепляют локтевой костыль так, чтобы рукоятка была доступна для приложения осевой силы растяжения, необходимой для проведения испытаний.
Прикладывают осевую силу растяжения к рукоятке, как показано на рисунке 5. Силу прикладывают к петле из тесьмы, приклеенной к рукоятке. Если в процессе склеивания использовались какие-либо устройства, удерживающие петлю, они должны быть удалены перед началом испытания.
![]() 1 - рукоятка; 2 - ручка; 3 - петля из тесьмы;
4 - осевая нагрузка
Рисунок 5 - Схема нагружения при испытании рукоятки
5.5.3 Сила растяжения
Прикладывают силу растяжения, равную 500 Н +/- 2%, постепенно увеличивая приложенную силу в течение не менее 2 с до достижения максимального значения, и выдерживают приложенную максимальную силу по крайней мере 10 с.
5.5.3.2 Рукоятка
Для костылей, предназначенных для пользователя массой 100 кг, сила растяжения должна быть такой, как установлено в 5.5.3.1.
Если максимальная масса пользователя, установленная для костылей, отличается от 100 кг, прикладывают силу, равную 5 Н на каждый килограмм максимальной массы пользователя +/- 2%. Эта сила должна быть не менее 175 Н +/- 2%. Прикладывают силу растяжения, как установлено в 5.5.3.1.
5.5.4 Осмотр
Любое смещение одной части соединения относительно другой должно быть зафиксировано.
Прикладывают нагрузку посредством муляжа руки к максимально удлиненному костылю. Муляж руки состоит из муляжа ладони и предплечья. Нагрузка должна быть приложена по направлению линии нагружения, показанной на рисунке 6, к муляжу предплечья через подвижное соединение с центром, расположенным ниже верхнего края манжеты. Муляж предплечья должен располагаться по отношению к манжете насколько возможно близко к линии опоры манжеты (см. рисунок 1, обозначение 1) и должен быть подвижен относительно муляжа ладони в точке, соответствующей суставу запястья (см. рисунок 2, обозначение 2). Муляж ладони должен обхватывать рукоятку начиная от передней контрольной точки рукоятки и удерживаться вблизи задней контрольной точки рукоятки.
![]() 1 - нагрузка; 2 - реперная точка;
X - расстояние от реперной точки до линии нагружения
и динамическом нагружении
Способ закрепления муляжа руки на костыле не должен никак ограничивать, придавать дополнительную жесткость или усиливать рукоятку или костыль в целом каким-либо способом, который может оказать влияние на результат испытания, ограничивая изгиб костыля вперед, назад или в сторону по отношению к направлению движения пользователя во время использования костыля.
Подвижное соединение между нагрузкой и муляжом предплечья должно быть таким, чтобы муляж предплечья свободно перемещался при деформации локтевого костыля под действием нагрузки. Свобода перемещения должна составлять по крайней мере 15° во всех направлениях.
Шарнир между муляжом предплечья и муляжом руки должен быть такой, чтобы муляж предплечья свободно перемещался вперед и назад и по крайней мере на 4° из стороны в сторону, когда рука муляжа обхватывает рукоятку.
Положение линии нагружения определяется как вектор вертикальной нагрузки, который проходит через центр наконечника на расстоянии X от реперной точки к задней части костыля, как показано на рисунке 6, обозначение 2. Значение X вычисляют по следующей формуле. Результат округляют в
сторону до целого значения в миллиметрах. ,где h - длина рукоятки, мм;
l - длина нижней секции, мм;
a - длина верхней секции, мм;
0,65 - числовой коэффициент.
Все вышеприведенное не исключает другие способы приложения нагрузки, но эквивалентное соотношение между действующей силой и характером нагрузки должно быть выдержано.
5.6.2 Нагрузка
Значение прикладываемой статической силы для костылей, предназначенных для пользователя массой 100 кг, должно составлять 1000 Н +/- 2%. Если максимальная масса пользователя, установленная для костылей, отличается от 100 кг, прикладывают силу, равную 10 Н на каждый килограмм максимальной массы пользователя +/- 2%. Эта сила должна быть не менее 350 Н +/- 2%.
5.6.3 Время нагружения
Прикладывают нагрузку постепенно в течение минимального времени, равного 2 с, до достижения максимальной нагрузки и удерживают ее в течение 10 с.
5.6.4 Осмотр
Осматривают костыль на предмет обнаружения трещин или сколов. Отмечают наличие трещин, сколов и любую другую причину, по которой костыль не сможет выдержать нагрузку.
5.7.1 Схема нагружения
Прикладывают нагрузку к костылю максимально удлиненному, как установлено в 5.6.1.
5.7.2 Нагрузка
Значение прикладываемой циклической силы для костылей, предназначенных для пользователя массой 100 кг, должно составлять 550 Н +/- 2%. Если максимальная масса пользователя, установленная для данного костыля, отличается от 100 кг, прикладывают силу, равную 5,5 Н на каждый килограмм максимальной массы пользователя +/- 2%. Эта сила должна быть не менее 192,5 Н +/- 2%. Форма волны циклической силы должна быть синусоидальной или плавной, без чрезмерных скачков.
5.7.3 Частота нагружения
Частота циклического нагружения должна быть не более 5 Гц. Если костыль не прошел испытание при частоте более 1 Гц, проводят заключительное испытание на новом образце при частоте, не превышающей 1 Гц.
5.7.4 Число циклов нагружения
Число циклов нагружения должно быть 1000000.
Осматривают все части костыля на предмет обнаружения трещин или сколов. Отмечают наличие трещин, сколов и любую другую причину, по которой костыль не сможет выдержать нагрузку.
5.8.1 Условия проведения испытания
Помещают костыль в среду температурой минус (25 +/- 2) °C на 24 ч.
5.8.2 Процедура испытания
В течение 30 с после извлечения костыля из среды с пониженной температурой устанавливают его вертикально, чтобы наконечник соприкасался с полом, и позволяют ему упасть под действием собственной массы на бетонный пол. Это испытание должно быть проведено пять раз так, чтобы костыль упал вперед на ручку, и пять раз - в другую сторону, но одну и ту же.
Испытание должно быть завершено в течение 5 мин.
Осматривают все части на предмет трещин или сколов.
Когда все испытания завершены, осматривают все части локтевого костыля и его механизмов на предмет их функционирования в соответствии с требованиями изготовителя. Отмечают любые несоответствия.
6.1 Общие положения
Любая поставляемая информация должна быть доступна всем пользователям, включая людей с недостатками зрения.
Информация, прикладываемая и поставляемая с локтевыми костылями, должна соответствовать относящимся к ней требованиям ГОСТ Р 59435 и вместе с тем не ограничивать следующие требования.
Информация должна содержать рекомендации о других устройствах и/или типах устройств, которые могут быть использованы в сочетании с локтевым костылем, а также любые предостережения и ограничения, обеспечивающие безопасность пользователя. Также должна быть включена информация, наносимая на изделие и включаемая в документацию (см. 6.2 и 6.3).
Примечание - Дополнительные рекомендации приведены в [5].
На каждый костыль должны быть нанесены четкие и несмываемые надписи, содержащие следующую информацию:
a) максимально допустимую массу пользователя;
b) наименование фирмы-изготовителя или торговую марку и адрес;
c) идентификационное наименование и/или номер модели изготовителя;
d) месяц и год изготовления;
e) максимальное значение регулируемой высоты, нанесенное на элементы регулирования.
В инструкциях по применению и/или сборке должна содержаться или быть нанесена на изделие несмываемым способом следующая информация:
a) максимальная длина верхней секции;
b) минимальная длина верхней секции;
c) максимальная длина нижней секции;
d) минимальная длина нижней секции;
e) угол соединения опор a;
f) инструкции по уходу, включающие в себя способы чистки, подходящие чистящие средства и различные меры предосторожности, позволяющие избежать коррозии и/или преждевременного старения материалов, использованных в конструкции локтевого костыля;
g) инструкции по сборке, регулировке любого вида, раскладыванию и складыванию, если это применимо;
h) предупреждения и рекомендации о мерах предосторожности по поводу безопасных расстояний между подвижными и неподвижными частями (см. [6], разделы 12 и 13, для рекомендации).
Примечание 1 - Большинство стран требуют, чтобы эта информация была представлена на одном или более официальных языках.
Примечание 2 - При подготовке этой информации помощь может оказать руководство [7].
Отчет об испытаниях должен содержать следующую информацию, но не ограничиваться ею:
a) наименование и адрес изготовителя;
b) наименование и адрес поставщика, представившего изделие на испытания;
c) наименование и адрес испытательного центра;
d) классификационный код и наименование в соответствии с ГОСТ Р ИСО 9999 и [1];
e) максимально допустимую массу пользователя;
f) длину рукоятки h, длину верхней секции a, длину нижней секции l и угол соединения опор
g) тип выпускаемого изделия и идентификационное наименование и/или номер модели;
h) тип поставляемого изделия и идентификационное наименование и/или номер модели;
i) фотографию костыля;
j) месяц и год проведения испытаний;
k) результат осмотра, как установлено в 5.3.2;
l) диаметр той части наконечника, которая соприкасается с поверхностью перемещения;
m) соответствует или нет изделие требованиям настоящего стандарта;
n) информацию о том, как получить доступ к дополнительной информации в отчете об испытаниях, указанной в A.11, если это возможно.
(рекомендуемое)
A.1 Общие положения
В настоящем приложении приведены дополнительная информация и указания на подробности, которые должны быть также приняты во внимание при разработке, изготовлении и испытании локтевых костылей. Однако настоящее приложение не содержит условий, которым необходимо соответствовать для заявления о соответствии настоящему стандарту.
A.2 Манжета
Внутренние размеры манжеты должны быть таковы, чтобы рука даже в одежде могла со сравнительной легкостью быть вставлена и вынута из нее.
Внутренняя поверхность манжеты должна быть приблизительно параллельна линии опоры манжеты. Это относится к случаю, если манжета закреплена.
Высота манжеты внутри нее около предплечья должна быть не менее 40 мм.
A.3 Ручка/рукоятка
Форма и/или материал рукоятки должны предотвращать соскальзывание ладони в момент захвата.
Рукоятка должна легко чиститься, быть выполнена из неабсорбирующих материалов и не содержать вредных веществ.
A.4 Нижняя секция и наконечник
Наконечник должен быть эластичным, износостойким и иметь большой коэффициент трения по отношению к поверхности перемещения. Поверхность наконечника, соприкасающаяся с поверхностью перемещения, должна быть такой, чтобы исключить эффект "присоски" к поверхности перемещения.
A.5 Регулировочные элементы
Необходимо, чтобы все манипуляции по регулировке осуществлялись без инструментов.
A.6 Материалы
Элементы, испытывающие механические нагрузки, отливают из материалов первичной обработки.
A.7 Обработка
Все части костыля должны быть свободны от заусенцев, острых краев и выступающих частей, которые могли бы повредить одежду или создать дискомфорт пользователю.
Костыль не должен издавать шума при использовании.
Материалы, из которых изготовлен костыль, не должны изменять свой цвет в процессе эксплуатации.
A.8 Углы
Угол соединения опор
.Функциональный угол
.Разность между функциональным углом и углом соединения опор должна быть следующей:
.A.9 Механическая прочность
Во время проведения испытаний согласно 5.4, 5.5, 5.6 и 5.7 костыль не должен обнаруживать какой-либо деформации, приводящей к постоянному смещению, такому, которое помешало бы использованию костыля и регулировочного(ых) элемента(ов).
A.10 Маркировка и надписи
На каждый костыль должна быть также нанесена следующая информация:
a) наименование поставщика;
b) идентификационное наименование и/или номер представленной модели.
В дополнение к требованиям, приведенным в разделе 7, отчет об испытании может содержать частично или полностью следующую информацию:
a) результаты испытания, описанного в 5.4;
b) результаты испытания, описанного в 5.5;
c) результаты испытания, описанного в 5.6;
d) результаты испытания, описанного в 5.7;
e) результаты испытания, описанного в 5.8;
f) любые данные, представляющие интерес при осмотре, описанном в 5.9;
g) ширину рукоятки;
h) функциональный угол
i) внутреннюю ширину манжеты;
j) внутреннюю глубину манжеты;
k) внутреннюю высоту манжеты;
l) массу локтевого костыля;
m) любую другую важную информацию.
(справочное)
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ
МЕЖДУНАРОДНОМ СТАНДАРТЕ
Таблица ДА.1
--------------------------------
