3.3
3.4 измерительная установка: Совокупность функционально объединенных средств измерений и вспомогательных устройств, размещенная в одной пространственно обособленной зоне и предназначенная для:
- прямых или косвенных измерений массы нефти;
- косвенных измерений массы нетто нефти;
- косвенных измерений количества свободного попутного нефтяного газа, приведенного к стандартным условиям;
- отображения (индикации) и регистрации результатов измерений.
Примечание - Измерительные установки подразделяют на индивидуальные измерительные установки, обслуживающие отдельную скважину, и групповые измерительные установки, обслуживающие несколько скважин поочередно.
3.5
3.6 нефтегазоводяная смесь: Смесь, извлеченная из недр, содержащая углеводороды широкого физико-химического состава, попутный нефтяной газ, воду, минеральные соли, механические примеси и другие химические соединения.
3.7
3.8 обводненная газонасыщенная нефть (газонасыщенная нефть): Нефть с массовой долей растворенного попутного нефтяного газа более 0,5% или содержанием растворенного газа, приведенным к стандартным условиям (давление - 101325 Па, температура - +20 °C), в единице объема нефти в условиях измерений более 5 м3/м3, а также с объемной долей воды, находящейся в свободном состоянии, более 1,0%.
Примечание - Объемную долю воды, находящуюся в свободном состоянии, определяют путем проведения операций по разделению нефти и воды методом отстоя.
3.9 обводненная разгазированная нефть (разгазированная нефть): Нефть с массовой долей растворенного газа менее 0,25% или содержанием растворенного газа, приведенным к стандартным условиям, в единице объема нефти в условиях измерений менее 5 м3/м3, а также с объемной долей воды, находящейся в свободном состоянии, более 1,0%.
Примечание - Объемную долю воды, находящуюся в свободном состоянии, определяют путем проведения операций по разделению нефти и воды методом отстоя.
3.10 безводная нефть (обезвоженная нефть): Разгазированная нефть с объемной долей воды, находящейся как в свободном, так и во взвешенном состоянии, менее 1,0%.
Примечания
1 Объемную долю воды, находящуюся в свободном состоянии, определяют путем проведения операций по разделению нефти и воды методом отстоя.
2 Объемную долю воды, находящуюся во взвешенном состоянии, определяют путем измерений объемной доли воды дистилляционными методами или методами титрования.
3.11
3.12 растворенный попутный нефтяной газ (растворенный газ): Часть попутного нефтяного газа, не выделившаяся в свободное состояние и растворенная в нефти в условиях измерений.
3.13 свободный попутный нефтяной газ (свободный газ): Часть попутного нефтяного газа, выделившаяся из нефтегазоводяной смеси в процессе ее добычи, транспортирования, подготовки и находящаяся в свободном состоянии в условиях измерений.
3.14
3.15 цикл измерений: Время от начала налива сепаратора до окончания налива сепаратора.
Примечание - В случае применения косвенного метода динамических измерений окончание налива фиксируют по закрытию регулятора расхода жидкости.
В настоящем стандарте использованы следующие сокращения:
ЕС - емкость сепарационная;
ИК - измерительная камера;
ИЛ - измерительная линия;
ИУ - измерительная установка;
МИ - методика измерений;
ПДК - предельно допустимая концентрация;
СИ - средства измерений;
СОИ - система сбора и обработки информации.
5.1 Максимальная допускаемая относительная погрешность измерений:
а) массы разгазированной нефти в составе нефтегазоводяной смеси при вязкости нефти в пластовых условиях:
- до 200 мПа·с - +/- 2,5%;
- 200 мПа·с и более - +/- 10,0%;
б) массы обезвоженной нефти при содержании воды в разгазированной нефти (в объемных долях):
- до 70% - +/- 6%;
- от 70% до 95% - +/- 17%;
- свыше 95% - пределы допускаемой относительной погрешности устанавливают в МИ, утвержденных и аттестованных в установленном порядке.
6.2 Электрооборудование и вторичную аппаратуру заземляют в соответствии с требованиями ГОСТ Р 50571.5.54.
6.3 Обеспечение электробезопасности обслуживающего персонала должно соответствовать требованиям ГОСТ 12.1.019.
6.4 ИУ в целях защиты от поражения электрическим током должна соответствовать требованиям, предъявляемым к изделиям 1 класса защиты по ГОСТ 12.2.007.0.
6.5 Требования пожаровзрывобезопасности должны соответствовать ГОСТ 12.1.010.
6.6 Требования безопасности к составным частям СОИ ИУ в отношении изоляции должны соответствовать ГОСТ Р 52931 и ГОСТ 25861.
6.7 Требования безопасности к монтируемым комплектным устройствам должны соответствовать ГОСТ 12.2.007.0.
6.8 В целях исключения загрязнения окружающей среды вредными и взрывоопасными веществами ИУ должна соответствовать ГОСТ 12.1.005 и ГОСТ 12.1.007.
6.9 Требования к шумоизоляции должны соответствовать ГОСТ 12.1.003.
6.10 ИУ содержат в чистоте, оборудуют первичными средствами пожаротушения в соответствии с ГОСТ Р 12.3.047.
6.11 Не допускают выбросов и выделений нефти и газа в окружающую среду. В области охраны окружающей среды руководствуются требованиями [4] и другими действующими на территории Российской Федерации законодательными актами.
6.12 Оборудование ИУ должно обеспечивать безопасность персонала, не допускать повышения концентрации вредных веществ до уровня ПДК по ГОСТ 12.1.005 и не допускать образования взрывоопасных смесей.
6.13 Лица, привлекаемые к выполнению измерений должны:
- соблюдать правила промышленной и пожарной безопасности, установленные законодательством Российской Федерации;
- пройти обучение и стажировку по основной специальности, получить допуск к самостоятельной работе и пройти проверку знаний требований охраны труда в соответствии с ГОСТ 12.0.004;
- выполнять измерения в специальной одежде и обуви, отвечающих требованиям, установленным в соответствии с ГОСТ 12.4.280 и ГОСТ 12.4.137. Для защиты рук применять перчатки по ГОСТ 12.4.252;
- периодически контролировать содержание вредных веществ в воздухе рабочей зоны, которое не должно превышать предельно допускаемых концентраций, установленных в ГОСТ 12.1.005.
6.14 Не допускают разлив нефти во время отбора проб. Разлитую нефть тщательно собирают в отдельную тару, место разлива протирают сухой тряпкой.
6.15 При отборе проб нефти и газа, проведении испытаний и обращении с нефтью в процессе транспортных и производимых операций применяют средства индивидуальной защиты.
7.1 К выполнению измерений и обработке их результатов допускают лиц, достигших 18 лет, сдавших экзамен по охране труда и промышленной безопасности, изучивших методику измерений и эксплуатационные документы на используемые СИ и вспомогательные устройства ИУ.
7.2 Оператор, выполняющий измерения, должен знать технологическую схему ИУ, назначение всех СИ и устройств, задвижек и вентилей и уметь быстро и безошибочно выполнять необходимые переключения при подготовке, проведении и завершении измерений.
8.1.1 Массу нефти в составе нефтегазоводяной смеси определяют с помощью ИУ, которая в общем случае включает в себя:
- сепаратор;
- СИ перепада давления, гидростатического давления, уровня и др., используемые для управления технологическим режимом работы ИУ;
- распределительный модуль;
- ИЛ жидкости;
- ИЛ газа;
- СОИ.
В состав ИЛ жидкости в общем случае входят:
- СИ объемного расхода жидкости;
- регулятор расхода жидкости;
- СИ давления;
- СИ температуры;
- СИ влагосодержания;
- устройство для отбора проб жидкости.
В состав ИЛ газа в общем случае входят:
- СИ объемного или массового расхода газа;
- СИ давления;
- СИ температуры;
- устройство для отбора проб газа.
Примечание - Измерения объема свободного нефтяного газа после разделения нефтегазоводяной смеси в данном документе не регламентируются.
8.1.2 Принцип действия ИУ основан на измерениях объемного расхода и объема нефти, а также объема свободного газа после разделения в сепараторе нефтегазоводяной смеси, поступающей из скважины.
8.1.3 Подключение скважины на измерение осуществляют с помощью распределительного модуля ИУ. В качестве распределительного модуля может использоваться переключатель скважин многоходовый, приводимый в действие гидравлическим (пневматическим, ручным) приводом.
8.1.4 В сепараторе происходит разделение нефтегазоводяной смеси на свободный попутный нефтяной газ и нефть.
Выделившийся свободный газ, пройдя через объемный расходомер газа, поступает в выходной трубопровод.
Нефть сливается из сепаратора периодически при достижении уровня жидкости заданных значений. При максимальном уровне жидкости газовая линия перекрывается, перепад давления между сепаратором и выходным трубопроводом повышается до заданного максимального значения, после чего открывается клапан регулятора расхода, и нефть под давлением поступает в общий трубопровод через объемный счетчик жидкости. При падении перепада давления до минимального заданного значения клапан регулятора расхода закрывается. Для управления регулятором расхода жидкости также могут быть использованы СИ уровня, СИ гидростатического давления в зависимости от конструкции ИУ.
Газовая линия может перекрываться заслонкой, механически связанной с поплавковым устройством, электроуправляемым краном, либо пневмоуправляемым клапаном, или любой другой запорной арматурой. Рекомендуется использовать запорную арматуру с контролем протечек.
Измерения количества извлекаемой из недр нефти выполняют по отдельным скважинам по МИ, утвержденным и аттестованным в установленном порядке [5].
8.2.1 Массу разгазированной нефти в составе нефтегазоводяной смеси измеряют косвенным методом динамических измерений по результатам измерений объема и плотности разгазированной нефти.
8.2.2 Объем разгазированной нефти определяют по результатам измерений объема газонасыщенной нефти и коэффициентов, учитывающих наличие свободного и растворенного газа.
8.2.3 Объем газонасыщенной нефти измеряют при помощи СИ объемного расхода жидкости.
8.2.4 Плотность разгазированной нефти измеряют по методике измерений плотности, аттестованной в установленном порядке, или вычисляют и приводят к условиям измерений объема в соответствии с приложением А.
8.2.5 Массу обезвоженной нефти вычисляют по результатам измерений объема и плотности обезвоженной нефти.
8.2.6 Объем обезвоженной нефти вычисляют по результатам измерений объема газонасыщенной нефти; коэффициентов, учитывающих наличие свободного и растворенного газа; объемной доли воды при условиях измерений объема.
8.2.7 Объемную долю воды при условиях измерений объема измеряют при помощи поточных СИ влагосодержания или вычисляют в соответствии с приложением А по результатам измерений в лаборатории.
8.2.8 Плотность обезвоженной нефти измеряют в лаборатории в соответствии с ГОСТ 3900, [6] или другой методикой измерений плотности нефти, аттестованной в установленном порядке.
8.2.9 Плотность обезвоженной нефти приводят к условиям при измерении объема в соответствии с приложением А, ГОСТ 8.636 или [7].
8.3.1 Для измерений количества нефти применяют СИ, имеющие свидетельство (сертификат) об утверждении типа. Сведения о данных СИ внесены в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке [8].
8.3.3 Состав средств измерений, обработки, вспомогательных и дополнительных устройств определяется применяемой ИУ, требуемым уровнем точности измерений и необходимой степенью автоматизации.
8.3.4 При выполнении измерений массы нефти используют следующие СИ
8.3.4.1 СИ объемного расхода жидкости с пределами допускаемой относительной погрешности измерений объемного расхода жидкости +/- 1,5%.
8.3.4.2 СИ абсолютного и/или избыточного давления с пределами допускаемой приведенной погрешности измерений +/- 0,5%.
8.3.4.3 СИ температуры с пределами допускаемой абсолютной погрешности +/- 0,5 °C.
8.3.4.4 СИ перепада давления с пределами допускаемой приведенной погрешности +/- 0,5%.
8.3.4.5 СИ влагосодержания с пределами допускаемой абсолютной погрешности измерений +/- 1,5%.
8.3.4.6 СИ гидростатического давления с пределами допускаемой приведенной погрешности измерений +/- 0,5%.
8.3.4.7 Диапазоны измерений СИ должны соответствовать диапазонам изменений контролируемых параметров.
8.3.4.8 Метрологические характеристики СИ уточняют на этапе метрологической экспертизы проектной документации для выполнения требований к показателям точности, установленных в разделе 5.
8.3.5 При выполнении измерений массы нефти применяют следующее вспомогательное оборудование
8.3.5.1 Устройство для отбора проб по ГОСТ 2517, ГОСТ Р 8.880 или ГОСТ Р 55609. Применяют для отбора представительных проб газонасыщенной нефти. При давлении насыщенных паров газонасыщенной нефти более 101,325 кПа пробу отбирают под давлением.
8.3.5.2 Регулятор расхода жидкости применяют для обеспечения работы СИ объемного расхода жидкости в номинальном режиме.
8.3.6 При выполнении измерений применяют СОИ.
8.3.6.1 СОИ осуществляет сбор и обработку измерительной информации, расчет времени измерений, объемного и массового расхода нефти, массы и объема нефти. Подтверждение соответствия программного обеспечения СОИ обеспечивается испытаниями в целях утверждения типа средств измерений, входящих в состав СОИ, или добровольной сертификацией.
8.3.6.2 СОИ ИУ должна обеспечивать регистрацию следующих результатов измерений по каждой скважине за период не менее одного месяца:
- объема газонасыщенной, разгазированной и обезвоженной нефти по каждой скважине;
- массы разгазированной и обезвоженной нефти по каждой скважине;
- температуры и давления при условиях измерений объема;
- плотности разгазированной и обезвоженной нефти при стандартных условиях и условиях, соответствующих температуре 15 °C и давлению 0,101325 МПа;
- коэффициентов, учитывающих наличие свободного и растворенного газа;
- плотности воды при стандартных условиях и условиях, соответствующих температуре 15 °C и давлению 0,101325 МПа;
- объемной доли воды в условиях измерений объема.
8.3.6.3 СОИ ИУ должна обеспечивать регистрацию отработанного скважинами времени.
8.3.6.4 Результаты измерений хранят в энергонезависимой памяти.
8.3.7 Для уменьшения дополнительной погрешности измерений СИ объемного расхода, давления, гидростатического давления, перепада давления, температуры рекомендуется размещать в термочехлах, термошкафах с поддержанием температуры окружающей среды в пределах от +5 °C до +35 °C. При размещении СИ в технологическом блоке должны быть установлены электрические обогреватели и датчик температуры с аналоговым выходным сигналом для контроля и регулирования температуры.
При выполнении измерений соблюдают следующие условия:
8.4.1 Режим работы скважины должен оставаться постоянным в пределах времени измерений.
8.4.2 Расход измеряемой среды должен находиться в пределах рабочего диапазона расходов применяемых СИ объемного расхода жидкости в составе ИУ.
8.4.3 Параметры окружающей и измеряемой среды должны соответствовать эксплуатационным документам на ИУ.
8.4.4 Напряженность постоянных и переменных электромагнитных полей, а также уровень индустриальных радиопомех не должны превышать пределов, установленных изготовителем применяемых СИ, средств обработки результатов измерений и вспомогательных устройств. Если в эксплуатационных документах изготовителя данные пределы не указаны, то напряженность электромагнитных полей не должна превышать предельно допускаемых уровней, установленных к условиям труда обслуживающего персонала. Периодичность контроля напряженности постоянных и переменных электромагнитных полей, уровня индустриальных радиопомех устанавливает эксплуатирующая организация.
8.4.5 Характеристики электроснабжения СИ, СОИ и вспомогательных устройств должны соответствовать требованиям их эксплуатационных документов.
8.4.6 СИ следует размещать вдали от источников вибрации и/или применять меры по ее минимизации. При наличии соответствующих требований изготовителя СИ уровни вибрации в местах размещения СИ не должны превышать установленных изготовителем пределов. Периодичность контроля уровня вибраций устанавливает эксплуатирующая организация самостоятельно.
8.4.7 Измерения проводят при температуре окружающего воздуха в технологическом блоке ИУ не ниже +5 °C.
8.4.8 Загазованность в технологическом блоке установки не должна превышать предельно допускаемых концентраций, установленных ГОСТ 12.1.005.
8.5.1 Перед началом измерений проверяют:
- исправность технологического оборудования ИУ;
- исправность применяемых СИ;
- исправность вспомогательного оборудования;
- отсутствие утечек нефти и газа;
- отсутствие вибраций и посторонних шумов;
- целостность пломб и клейм, установленных на СИ;
- наличие действующих свидетельств о поверке на применяемые СИ и ИУ в целом;
- соответствие используемых констант значениям, указанным в свидетельствах о поверке СИ;
- введенные значения условно-постоянных величин (объемной доли воды, плотности обезвоженной нефти и др.) на соответствие измеренным значениям из соответствующих протоколов измерений.
8.5.2 Проводят подготовку к работе технологического оборудования ИУ согласно руководству по эксплуатации ИУ.
8.5.3 Подключают требуемую скважину при помощи распределительного модуля на измерение, производят регулирование и настройку ИУ на предполагаемый режим работы, в соответствии с руководством по эксплуатации ИУ.
Подключенную на измерение дебита скважину выдерживают в течение времени коррекции (времени, необходимого для устранения влияния на точность измерений переходных процессов, наличия в сепараторе скважинной жидкости из другой скважины и других факторов, возникающих при переключении скважин на измерение) при работе через сепаратор без измерений. Время коррекции принимают не менее 30 минут.
8.5.4 Для обеспечения достоверных измерений при смене подключенной скважины осуществляют несколько циклов налива-слива сепаратора для полной замены продукции скважины в сепараторе ИУ. Количество циклов налива-слива зависит от ожидаемого дебита скважины. При ожидаемом дебите скважины менее 20 м3/сут проводят не менее трех циклов налива-слива (полных циклов измерений). При ожидаемом дебите скважины 20 м3/сут и более проводят не менее пяти циклов налива-слива (полных циклов измерений).
8.6.1 Измерения массы нефти, массы нетто нефти выполняют в автоматизированном режиме по каждой скважине поочередно.
8.6.2 После подготовки к выполнению измерений проводят не менее трех полных циклов измерений.

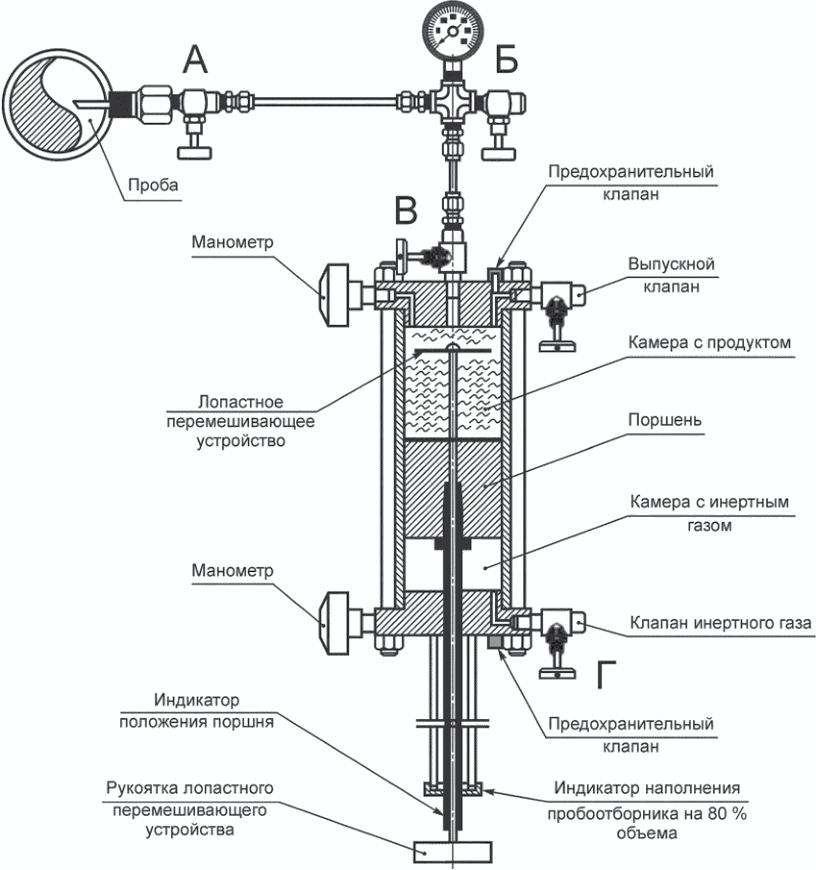

8.6.4 Отбор проб растворенного газа выполняют в соответствии с 10.3.
8.6.5 В целях определения массы обезвоженной нефти, добытой из скважины в отчетный период, измерение массы обезвоженной нефти и определение содержания воды в разгазированной нефти с учетом времени работы скважины производится не реже 1 раза в месяц, если иное не установлено законодательством Российской Федерации о налогах и сборах.
8.7.1 Массу разгазированной нефти в составе нефтегазоводяной смеси
, (1)где
8.7.1.1 Объем разгазированной нефти
, (2)где
KСГ - коэффициент, учитывающий наличие свободного газа в газонасыщенной нефти, вычисляют в соответствии с приложением Б;

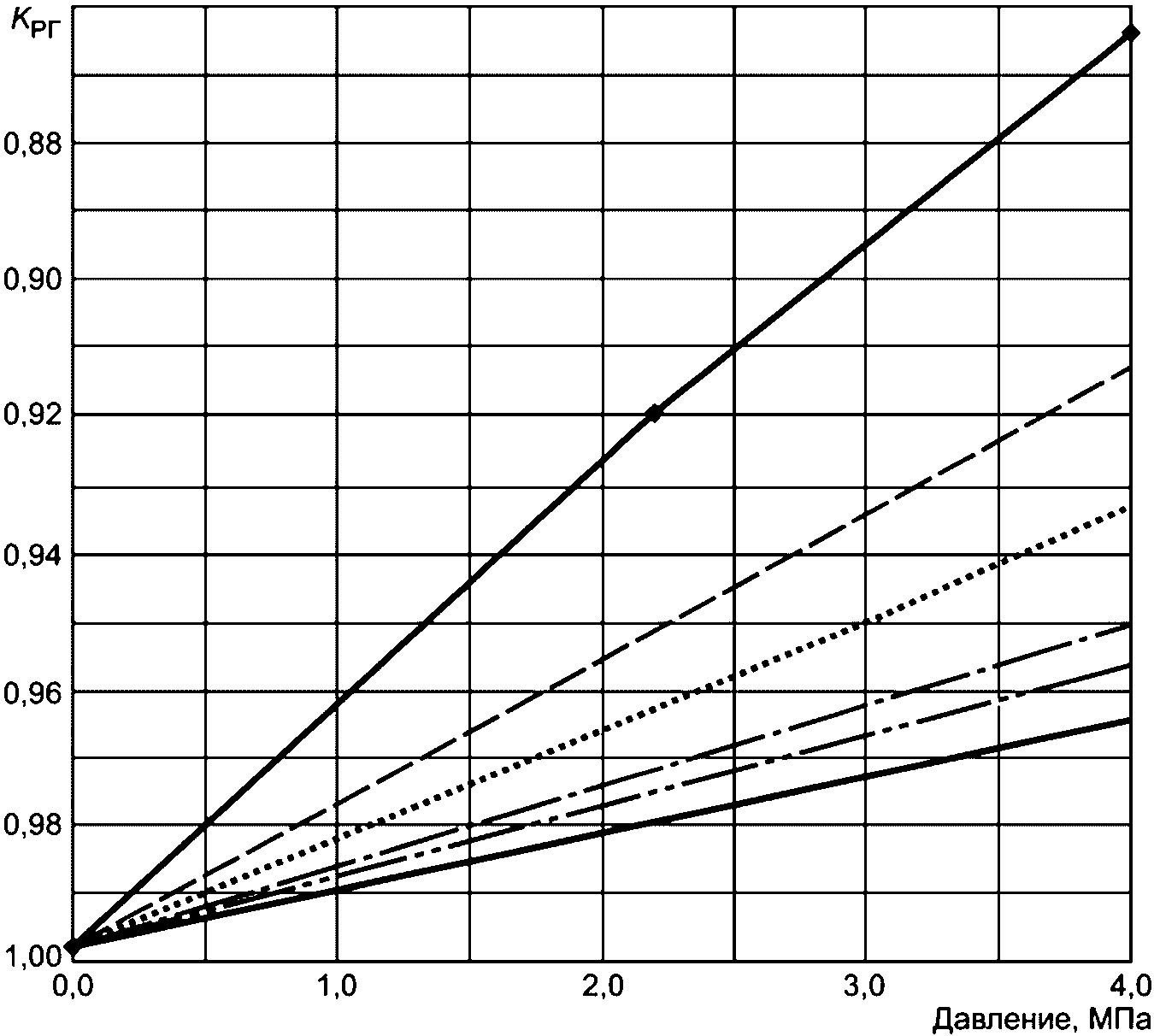

KРГ - коэффициент, учитывающий наличие растворенного газа в газонасыщенной нефти, вычисляют в соответствии с приложением Б.
8.7.1.2 Температуру разгазированной нефти в условиях измерений объема tV, °C, принимают равной температуре газонасыщенной нефти и вычисляют по формуле
, (3)где
8.7.1.3 Избыточное давление разгазированной нефти в условиях измерений объема PV, МПа, принимают равным давлению газонасыщенной нефти и вычисляют по формуле
, (4)где
8.7.2 Массу обезвоженной нефти
, (5)где
8.7.2.1 Объем обезвоженной нефти, прошедший за время измерений,
, (6)где
8.7.2.2 Объемную долю воды при условиях измерений объема
Примечания
1 При определении объемной доли воды без учета хлористых солей (методы дистилляции, титрования) следует дополнительно учитывать увеличение объемной доли воды из-за наличия хлористых солей.
2 Измеренную объемную долю воды приводят к условиям измерений объема в соответствии с приложением А.
3 На результат измерений поточных СИ влагосодержания может влиять содержание растворенного газа, изменение содержания хлористых солей. Рекомендуется периодически проводить контроль градуировочной характеристики СИ влагосодержания. Периодичность контроля устанавливает эксплуатирующая организация.
9.1.1 Массу нефти в составе нефтегазоводяной смеси определяют с помощью ИУ, которая в общем случае включает в себя:
- сепаратор с ИК, оснащенной СИ температуры и СИ гидростатического давления (или СИ перепада давления);
- трубопровод жидкости;
- ИЛ газа;
- СОИ.
В зависимости от конструкции ИУ ИК может быть оснащена следующими наборами СИ:
- СИ температуры, СИ гидростатического давления (в верхней и нижней отметке калиброванного объема ИК);
- СИ температуры, СИ перепада давления (точки отбора давления в верхней и нижней отметке калиброванного объема ИК).
В состав трубопровода жидкости в общем случае входят:
- регулятор расхода жидкости или другая запорно-регулирующая арматура;
- устройство для отбора проб жидкости.
В состав ИЛ газа в общем случае входят:
- СИ объемного или массового расхода газа;
- СИ давления;
- СИ температуры;
- устройство для отбора проб газа.
Примечание - Измерения объема свободного нефтяного газа после разделения нефтегазоводяной смеси в данном документе не регламентируются.
9.1.2 При необходимости передачи информации на верхний уровень должны быть дополнительно предусмотрены средства и каналы передачи данных.
9.1.3 Подключение скважины на измерение осуществляют с помощью распределительного модуля ИУ. В качестве распределительного модуля может использоваться переключатель скважин многоходовый, приводимый в действие гидравлическим (пневматическим, ручным) приводом.
9.1.4 ИУ реализует косвенный метод измерений массы нефти, основанный на гидростатическом принципе. Измерения производят путем измерений времени заполнения калиброванного объема ИК и результатов измерений СИ гидростатического давления (СИ перепада давления) и температуры.
Нефтегазоводяная смесь из скважины поступает в сепаратор, где происходит разделение на свободный газ и газонасыщенную нефть. Выделившийся свободный газ, пройдя через решетку газоотделителя, направляется в газовую магистраль. Газонасыщенная нефть из ЕС поступает в ИК.
В момент достижения заданного значения гидростатического давления с первого СИ гидростатического давления начинают отсчет времени измерений. В момент достижения заданного значения гидростатического давления со второго СИ гидростатического давления заканчивают отсчет времени измерений.
Заполнение ИК до уровня h происходит за время Tизм, определяемое по формуле
Tизм = T1 - T2, (7)
где T1, T2 - время достижения заданного значения гидростатического давления с первого P1 и второго P2 СИ гидростатического давления, соответственно, ч. При использовании СИ перепада давления моменты времени определяют по резкому изменению зависимости значения перепада давления от времени.
Нефть сливается из сепаратора периодически при достижении уровнем жидкости заданных значений. При максимальном уровне жидкости газовая линия перекрывается, перепад давления между сепаратором и выходным трубопроводом повышается до заданного максимального значения, после чего открывается клапан регулятора расхода жидкости (или другая запорно-регулирующая арматура в зависимости от конструкции ИУ), и нефть под давлением поступает в общий трубопровод. При падении уровня в ИК до минимального заданного значения клапан регулятора расхода жидкости (или другая запорная арматура в зависимости от конструкции ИУ) закрывается. Для управления регулятором расхода жидкости также могут быть использованы СИ уровня, СИ гидростатического давления в зависимости от конструкции ИУ.
Газовая линия может перекрываться заслонкой, механически связанной с поплавковым устройством, электроуправляемым краном, либо пневмоуправляемым клапаном, или любой другой запорной арматурой. Рекомендуется использовать запорную арматуру с контролем протечек.
Измерения количества извлекаемой из недр нефти выполняют по отдельным скважинам по МИ, утвержденным и аттестованным в установленном порядке [5].
9.2.1 Массу разгазированной нефти измеряют косвенным методом измерений, основанным на гидростатическом принципе, по результатам измерений объема и плотности разгазированной нефти.
9.2.2 Объем разгазированной нефти определяют по результатам измерений объема газонасыщенной нефти и коэффициентов, учитывающих наличие свободного и растворенного газа.
9.2.3 Объем газонасыщенной нефти измеряют при помощи ИК и СИ гидростатического давления.
9.2.4 Плотность разгазированной нефти измеряют по методике измерений плотности, аттестованной в установленном порядке, или вычисляют и приводят к условиям измерений объема в соответствии с приложением А.
9.2.5 Массу обезвоженной нефти вычисляют по результатам измерений объема и плотности обезвоженной нефти.
9.2.6 Объем обезвоженной нефти вычисляют по результатам измерений объема газонасыщенной нефти; коэффициентов, учитывающих наличие свободного и растворенного газа; объемной доли воды при условиях измерений объема.
9.2.7 Объемную долю воды при условиях измерений объема измеряют при помощи поточных СИ влагосодержания или в лаборатории. При измерениях объемной доли воды в лаборатории объемную долю воды приводят к условиям измерений объема в соответствии с приложением А.
9.2.8 Плотность обезвоженной нефти измеряют в лаборатории в соответствии с ГОСТ 3900, [6] или другой методикой измерений плотности нефти, аттестованной в установленном порядке.
9.2.9 Плотность обезвоженной нефти приводят к условиям при измерении объема в соответствии с приложением А, ГОСТ 8.636 или [7].
9.3.1 Для измерений количества нефти применяют СИ, имеющие свидетельство (сертификат) об утверждении типа. Сведения о данных СИ внесены в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке [8].
9.3.3 Состав средств измерений, обработки, вспомогательных и дополнительных устройств определяется применяемой ИУ, требуемым уровнем точности измерений и необходимой степенью автоматизации.
9.3.4 При выполнении измерений используют следующие СИ
9.3.4.1 Измерительная камера с калиброванным объемом с погрешностью определения объема не более +/- 0,5%.
9.3.4.2 СИ абсолютного и/или избыточного давления с пределами допускаемой основной приведенной погрешности измерений +/- 0,5%.
9.3.4.3 СИ температуры с пределами допускаемой абсолютной погрешности +/- 0,5 °C.
9.3.4.4 СИ перепада давления с пределами допускаемой приведенной погрешности не более +/- 0,5%.
9.3.4.5 СИ гидростатического давления с пределами допускаемой приведенной погрешности не более +/- 0,5%.
9.3.4.6 Диапазоны измерений СИ должны соответствовать диапазонам изменений контролируемых параметров.
9.3.4.7 Метрологические характеристики СИ уточняют на этапе метрологической экспертизы проектной документации для выполнения требований к показателям точности, установленных в разделе 5.
9.3.5 При выполнении измерений применяют устройство для отбора проб по ГОСТ 2517. Применяют для отбора представительных проб газонасыщенной нефти. При давлении насыщенных паров газонасыщенной нефти более 101,325 кПа применяют герметичные пробоотборники.
9.3.6 При выполнении измерений применяют СОИ.
9.3.6.1 СОИ осуществляет сбор и обработку измерительной информации, расчет времени измерений, объемного и массового расхода нефти, массы и объема нефти. Подтверждение соответствия программного обеспечения СОИ обеспечивается испытаниями в целях утверждения типа средств измерений, входящих в состав СОИ, или добровольной сертификацией.
9.3.6.2 СОИ ИУ должна обеспечивать регистрацию следующих результатов измерений по каждой скважине за период не менее одного месяца:
- объема газонасыщенной, разгазированной и обезвоженной нефти по каждой скважине;
- массы разгазированной и обезвоженной нефти по каждой скважине;
- температуры и давления при условиях измерений объема;
- плотности разгазированной и обезвоженной нефти при стандартных условиях и условиях, соответствующих температуре 15 °C и давлению 0,101325 МПа;
- коэффициентов, учитывающих наличие свободного и растворенного газа;
- плотности воды при стандартных условиях и условиях, соответствующих температуре 15 °C и давлению 0,101325 МПа;
- объемной доли воды в условиях измерений объема.
9.3.6.3 СОИ ИУ должна обеспечивать регистрацию отработанного скважинами времени.
9.3.6.4 Результаты измерений хранят в энергонезависимой памяти.
9.3.7 Для уменьшения дополнительной погрешности измерений СИ объемного расхода, давления, гидростатического давления, перепада давления, температуры рекомендуется размещать в термочехлах, термошкафах с поддержанием температуры окружающей среды в пределах от +5 °C до +35 °C. При размещении СИ в технологическом блоке должны быть установлены электрические обогреватели и датчик температуры с аналоговым выходным сигналом для контроля и регулирования температуры.
При выполнении измерений соблюдают следующие условия:
9.4.1 Режим работы скважины должен оставаться постоянным в пределах времени измерений.
9.4.2 Параметры окружающей среды и измеряемой среды должны соответствовать эксплуатационным документам на ИУ.
9.4.3 Напряженность постоянных и переменных электромагнитных полей, а также уровень индустриальных радиопомех не должны превышать пределов, установленных изготовителем применяемых СИ, средств обработки результатов измерений и вспомогательных устройств. Если в эксплуатационных документах изготовителя данные пределы не указаны, то напряженность электромагнитных полей не должна превышать предельно допускаемых уровней, установленных к условиям труда обслуживающего персонала.
9.4.4 Характеристики электроснабжения СИ, СОИ и вспомогательных устройств должны соответствовать требованиям их эксплуатационных документов.
9.4.5 СИ следует размещать вдали от источников вибрации и/или применять меры по ее минимизации. При наличии соответствующих требований изготовителя СИ уровни вибрации в местах размещения СИ не должны превышать установленных изготовителем пределов.
9.4.6 Измерения проводят при температуре окружающего воздуха в технологическом блоке ИУ не ниже 5 °C.
9.4.7 Загазованность в технологическом блоке установки не должна превышать предельно допускаемых концентраций, установленных ГОСТ 12.1.005.
9.5.1 Перед началом измерений проверяют:
- исправность технологического оборудования ИУ;
- исправность применяемых СИ;
- исправность вспомогательного оборудования;
- отсутствие утечек нефти и газа, герметичность фланцевых соединений;
- отсутствие вибраций и посторонних шумов;
- целостность пломб и клейм, установленных на СИ;
- наличие действующих свидетельств о поверке на применяемые СИ и ИУ в целом;
- соответствие используемых констант значениям, указанным в свидетельствах о поверке СИ;
- введенные значения условно-постоянных величин (объемной доли воды, плотности обезвоженной нефти и др.) на соответствие измеренным значениям из соответствующих протоколов измерений;
- установленные значения пределов контролируемых параметров;
- целостность заземляющих проводников электрооборудования и вторичной аппаратуры;
- наличие кабельных бирок на СИ и запорной-регулирующей арматуре.
9.5.2 Проводят подготовку к работе технологического оборудования ИУ согласно руководству по эксплуатации ИУ.
9.5.3 Подключают требуемую скважину при помощи распределительного модуля на измерение, производят регулирование и настройку ИУ на предполагаемый режим работы, в соответствии с руководством по эксплуатации ИУ.
Подключенную на измерение дебита скважину выдерживают в течение времени коррекции (времени, необходимого для устранения влияния на точность измерений переходных процессов, наличия в сепараторе скважинной жидкости из другой скважины и других факторов, возникающих при переключении скважин на измерение) при работе через сепаратор без измерений. Время коррекции принимают не менее 30 минут.
9.5.4 Для обеспечения достоверных измерений при смене подключенной скважины осуществляют несколько циклов налива-слива сепаратора без измерений для полной замены продукции скважины в сепараторе ИУ. Количество циклов налива-слива зависит от ожидаемого дебита скважины. При ожидаемом дебите скважины менее 20 м3/сут проводят не менее трех циклов налива-слива (полных циклов измерений). При ожидаемом дебите скважины 20 м3/сут и более проводят не менее пяти циклов налива-слива (полных циклов измерений).
9.6.1 Измерения массы нефти, массы нетто нефти выполняют в автоматизированном режиме по каждой скважине поочередно.
9.6.2 После подготовки к выполнению измерений проводят не менее трех полных циклов измерений.
9.6.3 Отбор проб разгазированной или газонасыщенной нефти выполняют в соответствии с 10.1 и 10.2, соответственно.
9.6.4 Отбор проб растворенного газа выполняют в соответствии с 10.3.
9.6.5 В целях определения массы обезвоженной нефти, добытой из скважины в отчетный период, измерение массы обезвоженной нефти и определение содержания воды в разгазированной нефти с учетом времени работы скважины производится не реже 1 раза в месяц, если иное не установлено законодательством Российской Федерации о налогах и сборах.
9.7.1 Массу разгазированной нефти в составе нефтегазоводяной смеси
, (8)где
9.7.1.1 Объем разгазированной нефти
, (9)где
KСГ - коэффициент, учитывающий наличие свободного газа в газонасыщенной нефти, вычисляют в соответствии с приложением Б;
KРГ - коэффициент, учитывающий наличие растворенного газа в газонасыщенной нефти, вычисляют в соответствии с приложением Б.
9.7.1.2 Объем газонасыщенной нефти
, (10)где n - количество полных циклов измерений;
Vк - номинальный объем измерительной камеры, м3;
tV - средняя температура нефти при измерениях объема, °C;
tклб - температура стенок ИК при калибровке, °C.
9.7.1.3 Температуру нефти при измерениях объема tV, °C, вычисляют по формуле
, (11)где nопр - число опросов СИ температуры за i-й цикл измерений;
tVij - температура газонасыщенной нефти в i-й цикл измерений и j-й момент опроса СИ температуры во время налива ИК, °C.
9.7.1.4 Давление нефти при измерениях объема pV, МПа, вычисляют по формуле
, (12)где nопр - число опросов СИ давления за i-й цикл измерений;
pvij - давление газонасыщенной нефти в i-й цикл измерений и j-й момент опроса СИ давления во время налива ИК, °C.
9.7.2 Массу обезвоженной нефти
, (13)где
9.7.2.1 Объем обезвоженной нефти, прошедший за время измерений,
, (14)где
9.7.2.2 Объемную долю воды при условиях измерений объема
Примечания
1 При определении объемной доли воды без учета хлористых солей (методы дистилляции, титрования) следует дополнительно учитывать увеличение объемной доли воды из-за наличия хлористых солей.
2 Измеренную объемную долю воды приводят к условиям измерений объема в соответствии с приложением А.
3 На результат измерений поточных СИ влагосодержания может влиять содержание растворенного газа, изменение содержания хлористых солей. Рекомендуется периодически проводить контроль градуировочной характеристики СИ влагосодержания. Периодичность контроля устанавливает эксплуатирующая организация.
Объединенную пробу разгазированной нефти отбирают с целью определения объемной или массовой доли отделенной воды, плотности воды, плотности обезвоженной нефти.
10.1.1 Объединенную пробу разгазированной нефти отбирают из ИЛ жидкости или трубопровода жидкости автоматически в соответствии с ГОСТ 2517, ГОСТ Р 8.880 во время слива нефти из сепаратора или ИК.
10.1.2 При ручном отборе проб отбирают не менее пяти точечных проб, равно распределенных по времени во время слива сепаратора. Объединенную пробу составляют смешением одинаковых по объему точечных проб.
10.1.3 Перед извлечением пробы на анализ тщательно перемешивают пробу разгазированной нефти.
Объединенную пробу газонасыщенной нефти отбирают с целью определения объемной или массовой доли отделенной воды, плотности воды, плотности обезвоженной нефти, массовых долей свободного и растворенного газа.
10.2.1 Объединенную пробу газонасыщенной нефти отбирают из ИЛ жидкости или трубопровода жидкости автоматически в соответствии с ГОСТ 2517, ГОСТ Р 8.880 во время слива нефти из сепаратора или ИК в герметичный пробоотборник с выравненным давлением в соответствии с ГОСТ 2517 или пробоотборник по ГОСТ Р 8.880.
10.2.2 При ручном отборе проб газонасыщенной нефти выполняют требования и рекомендации ГОСТ Р 55609.
10.2.3 При ручном отборе проб газонасыщенной нефти применяют баллон постоянного давления поршневого типа по ГОСТ Р 55609 (далее - баллон). Схематичное изображение баллона постоянного давления поршневого типа и его подключения к трубопроводу приведено в приложении В.
10.2.4 При ручном отборе проб газонасыщенной нефти выполняют следующие действия.
10.2.4.1 Продувают пробоотборную линию отбираемым продуктом для слива отстоявшейся воды и промывки линии до появления ровной струи газонасыщенной нефти.
10.2.4.2 Подключают баллон к пробоотборному устройству по ГОСТ 2517 или ГОСТ Р 8.880.
10.2.4.3 Заполняют камеру с инертным газом баллона до давления на 0,5 МПа выше давления в ИЛ.
10.2.4.4 Во время слива газонасыщенной нефти из сепаратора отбирают в баллон постоянного давления поршневого типа не менее пяти точечных проб газонасыщенной нефти, равно распределенных по времени и одинакового объема.
10.2.4.5 Для отбора точечной пробы открывают запорную арматуру на пробоотборном устройстве, открывают впускной вентиль баллона, плавно опускают давление в камере с инертным газом. Когда давление инертного газа станет сравнимым с давлением в ИЛ, проба начнет поступать в баллон и выталкивать поршень. Заполнение баллона контролируют по указателю положения поршня. За один отбор точечной пробы отбирают не более 15% объема пробоотборника. Когда отобран необходимый объем точечной пробы (не более 15%), запорную арматуру на пробоотборном устройстве закрывают и ожидают следующего отбора точечной пробы. В необходимый момент операции повторяют. Не допускают заполнение баллона объединенной пробой более чем на 80% его вместимости.
10.2.4.6 После отбора объединенной пробы закрывают входной вентиль баллона, запорную арматуру на пробоотборном устройстве, отсоединяют баллон.
10.2.5 Перед извлечением пробы на анализ тщательно перемешивают пробу газонасыщенной нефти с помощью лопастного перемешивающего устройства.
Пробу растворенного газа отбирают в целях определения компонентного состава растворенного газа для оценки коэффициента, учитывающего наличие растворенного газа, в случае применения методов расчета, основанных на вычислении относительной плотности или кажущейся плотности газа.
10.3.1 Пробу газа для определения компонентного состава растворенного газа отбирают из герметичного пробоотборника с пробой газонасыщенной нефти, отобранной в соответствии с 10.2.
10.3.2 Перед отбором пробы газа следует перевести растворенный газ из газонасыщенной нефти в свободное состояние путем увеличения объема пробоотборника при постоянной температуре и снижением давления пробы до атмосферного.
10.3.3 Увеличение объема пробоотборника осуществляют путем плавного уменьшения абсолютного давления инертного газа в камере с инертным газом баллона с пробой газонасыщенной нефти до 0,101325 МПа. При этом попутный газ начинает переходить из растворенного в свободное состояние. В верхней части баллона с пробой газонасыщенной нефти образуется газовая подушка.
10.3.4 Если после снижения абсолютного давления инертного газа до 0,101325 МПа избыточное давление газонасыщенной нефти в камере с пробой газонасыщенной нефти остается выше 0,05 МПа, то необходимо подключение дополнительного пустого баллона или пробоотборника с подвижным поршнем по ГОСТ 31370 (далее - пробоотборник).
10.3.4.1 При подключении дополнительного пустого баллона или пробоотборника заполняют камеры с инертным газом до давления на 0,5 МПа выше давления в баллоне с пробой газонасыщенной нефти.
10.3.4.2 Подключают выходной вентиль баллона с пробой газонасыщенной нефти к входному вентилю пустого баллона или пробоотборника. При использовании дополнительной пробоотборной линии для соединения баллонов ее длина и внутренний объем должны быть минимальны.
10.3.4.3 Открывают выходной вентиль на баллоне с пробой и входной вентиль пустого баллона или пробоотборника. Путем уменьшения давления инертного газа в подключенном баллоне или пробоотборнике увеличивают суммарный объем пробы. При этом попутный газ начинает переходить из растворенного в свободное состояние. Давление в камере инертного газа подключенного баллона или пробоотборника понижают до 0,101325 МПа.
10.3.4.4 Перекрывают выходной вентиль баллона с пробой газонасыщенной нефти и входной вентиль подключенного баллона или пробоотборника.
10.3.5 В верхней части баллона с пробой разгазированной нефти собирается газ в свободном состоянии, который перемещают в пробоотборник газа или непосредственно на анализ путем перемещения поршня.
11.1.1 Пределы относительной погрешности измерений массы разгазированной нефти
, (15)где
11.1.2 Относительную погрешность измерений объема разгазированной нефти
, (16)где
11.1.3 Относительную погрешность определения коэффициента, учитывающего влияние содержания свободного газа в нефти на ее объем,
, (17)где
11.1.4 Относительную погрешность измерений плотности разгазированной нефти
, (18)где
При вычислении плотности разгазированной нефти через плотность обезвоженной нефти, плотность отделенной воды и объемную долю воды в соответствии с приложением А вычисляют по формуле
, (19)где
11.2.1 Пределы относительной погрешности измерений массы обезвоженной нефти вычисляют по формуле
, (20)где
11.2.2 Относительную погрешность измерений плотности обезвоженной нефти
, (21)где
12.1 Для измерений количества нефти применяют СИ, имеющие свидетельство (сертификат) об утверждении типа. Сведения о данных СИ внесены в Федеральный информационный фонд по обеспечению единства измерений в установленном порядке [8].
12.2 СИ должны подвергаться периодической поверке в соответствии с установленными межповерочными интервалами.
(обязательное)
НЕФТИ, ОБЕЗВОЖЕННОЙ НЕФТИ, ВОДЫ
А.1 Порядок определения плотности разгазированной нефти, обезвоженной нефти, воды
А.1.1 С пробой разгазированной нефти, отобранной в соответствии с законодательством Российской Федерации о техническом регулировании, проводят операции по разделению нефти и воды, результатом которых является получение проб обезвоженной нефти и отделенной воды.
А.1.2 Проводят измерения объемной доли отделенной воды
А.1.3 Проводят измерения плотности отделенной воды
А.1.4 Определяют плотность воды при температуре 15 °C
А.1.5 Проводят измерения плотности обезвоженной нефти
А.1.6 В пробе обезвоженной нефти определяют объемную долю остаточной воды
А.1.7 Объемную долю остаточной воды корректируют на содержание хлористых солей по формуле
Примечания
1 Формула учитывает увеличение объемной доли воды при растворении в ней хлористых солей.
2 При выводе формулы сделано предположение, что вода, находящаяся во взвешенном состоянии в нефти, имеет ту же минерализацию, что и отделенная вода, находящаяся в свободном состоянии.
3 При отсутствии отделенной воды плотность воды с растворенными в ней хлористыми солями при 15 °C и массовую долю хлористых солей следует устанавливать дополнительно.
4 При отсутствии отделенной воды корректировку по формуле (А.1) допустимо не проводить.
А.1.8 Плотность обезвоженной нефти
- при содержании остаточной воды
- при содержании остаточной воды
где
- плотность обезвоженной нефти, измеренная в лаборатории и приведенная к условиям измерений объемной доли воды, кг/м3. Плотность обезвоженной нефти приводят к требуемым условиям в соответствии с А.5;Примечание - При вычислении по формуле (А.2) плотность обезвоженной нефти
А.1.9 Вычисляют плотность обезвоженной нефти при температуре 15 °C
А.1.10 Объемную долю воды при условиях измерений в лаборатории
. (А.3)А.1.11 Объемную долю воды при условиях измерений объема
, (А.4)где
А.1.12 Плотность разгазированной нефти при условиях измерений объемной доли воды
. (А.5)А.1.13 Вычисляют плотность разгазированной нефти при температуре 15 °C
А.1.14 Плотность воды при заданных условиях
А.1.15 Плотность обезвоженной нефти при заданных условиях
А.1.16 Плотность разгазированной нефти при заданных условиях
А.2.1 Значение плотности отделенной воды при температуре 15 °C
А.2.2 Принимают первое приближение плотности отделенной воды при температуре 15 °C
А.2.3 Вычисляют массовую долю хлористых солей B(k) при текущем значении плотности отделенной воды при температуре 15 °C
А.2.4 Вычисляют коэффициент, учитывающий влияние температуры на плотность отделенной воды, CTLkВ по формуле
(А.7)А.2.5 Вычисляют следующее приближение плотности отделенной воды при температуре 15 °C
. (А.8)А.2.6 Если значение плотности отделенной воды при температуре 15 °C
А.2.7 Вычисляют массовую долю хлористых солей B, %, по формуле (А.6), используя найденное значение плотности отделенной воды при 15 °C
А.2.8 Ввиду сложности расчетов рекомендуется для расчетов плотности нефти применять специально разработанное программное обеспечение. Алгоритмы программного обеспечения должны быть аттестованы в системе добровольной сертификации на соответствие вышеизложенному алгоритму.
А.3.1 Значение плотности нефти при температуре 15 °C
А.3.2 Принимают первое приближение плотности нефти при температуре 15 °C
А.3.3 Вычисляют поправочный коэффициент, учитывающий влияние температуры нефти на плотность нефти,
. (А.9)Коэффициент объемного расширения нефти
(А.10)где
А.3.4 Вычисляют следующее приближение плотности нефти при температуре 15 °C
. (А.11)А.3.5 Если значение плотности нефти при температуре 15 °C
А.3.6 Ввиду сложности расчетов рекомендуется для расчетов плотности воды применять специально разработанное программное обеспечение. Алгоритмы программного обеспечения должны быть аттестованы в системе добровольной сертификации на соответствие вышеизложенному алгоритму.
А.4.1 Плотность воды, приведенную к заданным условиям по давлению p и температуре t
, (А.12)
где
CTLВ - поправочный коэффициент, учитывающий влияние температуры воды на плотность воды;
CPLВ - поправочный коэффициент, учитывающий влияние давления воды на плотность воды.
А.4.2 Поправочный коэффициент, учитывающий влияние температуры воды на плотность воды, CTLВ вычисляют по формуле
CTLВ = 1 - (1,8562·10-4 + 1,2882·10-5·B)·(t - 15) -
- (4,1151·10-6 + 1,4464·10-7·B)·(t - 15)2 +
+ (1,8562·10-9 + 1,2882·10-10·B)·(t - 15)3, (А.13)
где B - массовая доля хлористых солей в воде, %;
t - целевая температура приведения, °C.
Массовую долю хлористых солей в воде вычисляют по формуле
. (А.14)А.4.3 Поправочный коэффициент, учитывающий влияние давления на плотность воды, CPLВ вычисляют по формуле
, (А.15)где
P - целевое избыточное давление приведения, МПа.
Коэффициент сжимаемости воды при температуре t
(А.16)где a1 - коэффициент сжимаемости пресной воды, 1/ГПа;
a2 - коэффициент, учитывающий влияние минерализации на коэффициент сжимаемости воды, л/(ГПа·г);
M - минерализация воды, г/л.
А.5.1 Плотность нефти, приведенную к заданным условиям по давлению p и температуре t,
, (А.17)где
CTLН - поправочный коэффициент, учитывающий влияние температуры нефти на плотность нефти;
CPLН - поправочный коэффициент, учитывающий влияние давления нефти на плотность нефти.
А.5.2 Поправочный коэффициент, учитывающий влияние температуры нефти на плотность нефти, CTLН вычисляют по формуле
, (А.18)где
t - целевая температура приведения, °C.
Коэффициент объемного расширения нефти
. (А.19)А.5.3 Поправочный коэффициент, учитывающий влияние давления нефти на плотность нефти, CPLН вычисляют по формуле
, (А.20)где
p - целевое избыточное давление приведения, МПа.
Коэффициент сжимаемости нефти при температуре t
. (А.21)А.5.4 Допустимо приведение плотности нефти к заданным условиям осуществлять в соответствии с ГОСТ 8.636, [7].
(обязательное)
СВОБОДНОГО И РАСТВОРЕННОГО ГАЗА В НЕФТИ
Б.1 Коэффициент, учитывающий наличие свободного газа в газонасыщенной нефти, KСГ вычисляют по формуле
, (Б.1)где
Б.2 Коэффициент, учитывающий наличие растворенного газа в газонасыщенной нефти, KРГ вычисляют одним из следующих способов.
Б.2.1 Расчет, основанный на вычислении относительной плотности растворенного газа по формуле
, (Б.2)где VРГ - содержание растворенного газа, приведенное к стандартным условиям, в единице объема газонасыщенной нефти в условиях измерений, м3/м3, измеряемое в лаборатории в соответствии с методикой измерений, аттестованной в установленном порядке;
Относительную плотность растворенного газа вычисляют по формуле
, (Б.3)где
Б.2.2 Расчет, основанный на вычислении кажущейся плотности растворенного газа по формуле
, (Б.4)где
Кажущуюся плотность растворенного попутного нефтяного газа
, (Б.5)где
Б.2.3 Расчет по графикам зависимостей.
Коэффициент KРГ принимают по графику в зависимости от плотности разгазированной нефти и давления, представленному на рисунке Б.1.
![]() - плотность нефти 800 кг/м3; - плотность нефти 820 кг/м3; - плотность нефти 840 кг/м3; - плотность нефти 860 кг/м3; - плотность нефти 880 кг/м3; - плотность нефти 900 кг/м3нефти и давления
Б.2.4 Допускается для определения коэффициента KРГ применять уравнения состояния и эмпирические корреляции с экспериментально установленными показателями точности.
(справочное)
ПОРШНЕВОГО ТИПА И ЕГО ПОДКЛЮЧЕНИЯ К ТРУБОПРОВОДУ
Схематичное изображение баллона постоянного давления поршневого типа и его подключения к трубопроводу приведено на рисунке В.1.
![]() давления поршневого типа и его подключения к трубопроводу
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/22/gost_63188.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||
