3.6 защитный пакет (protective bag): Полимерный пакет или герметичное уплотнение, окружающее лоток.
3.7 герметизирующее покрытие (sealing lid): Материал для герметизации лотка, служащий антимикробным барьером.
3.8 упаковочная система (packaging system): Совокупность стерильной барьерной системы и защитной упаковки.
3.9 защитная упаковка (protective packaging): Комбинация материалов, предназначенных для предотвращения повреждения стерильной барьерной системы и ее содержимого с момента их сборки до момента использования.
3.10 стерильная барьерная система (sterile barrier system): Минимальная упаковка, предотвращающая проникновение микроорганизмов и обеспечивающая стерильность лекарственного препарата при введении.
Примечание - В упаковочных системах для стерилизованных готовых к наполнению шприцев стерильная барьерная система состоит из лотка и герметизирующего вкладыша.
3.11 лоток (tub): Полимерный контейнер, в который помещают гнездовую кассету со вставленными в нее шприцами.
4.1.1 Передача упакованных стерилизованных предварительно собранных шприцев в зону асептического наполнения лекарственным препаратам представляет риск контаминации лекарственного препарата микроорганизмами и/или механическими включениями. Для переноса стерилизованных готовых к наполнению шприцев в зону асептического наполнения упаковочная система должна отвечать установленным требованиям в отношении микробиологической чистоты и механических включений. Требования должны быть согласованы между производителем и потребителем.
4.1.2 Материалы, стерильная барьерная система и упаковочная система, обеспечивающие стерилизацию и сохраняющие стерильность шприцев до конца асептического наполнения, должны соответствовать требованиям ГОСТ ISO 11607-1. Стерильная барьерная система должна обеспечивать стерильность продукта в течение всего срока его годности (т.е. стерильность в течение установленного периода времени обеспечивается целостностью стерильной барьерной системы в рекомендуемых условиях хранения). Как минимум, защитный пакет защищает лоток от внешних загрязнений, таких как пыль или грязь. Стерильная барьерная система должна сохранять стерильность продукта в течение всего срока годности и позволять контролировать микробиологическую нагрузку во время использования.
4.1.3 Лотки, гнездовые кассеты и защитные упаковки должны обеспечивать возможность общей обработки и асептического хранения стерилизованных готовых к наполнению шприцев в течение срока их годности. Рассматриваемые этапы процесса включают, но не ограничиваются:
a) для лотков с герметизирующим покрытием и вкладышем:
1) герметизацию покрытием и вскрытие покрытия;
2) транспортирование (передачу);
3) вставку и извлечение гнездовой кассеты;
4) упаковку и раскладку;
5) стерилизацию (например, оксидом этилена, ионизирующим излучением) и деконтаминацию (например, потоком электронов);
b) для гнездовых кассет:
1) установку и извлечение цилиндра;
2) наполнение;
3) укупоривание;
4) упаковку и раскладку;
c) для защитного пакета:
1) запаивание;
2) заворачивание;
3) дезинфекцию (деконтаминацию);
4) разрезание и вскрытие.
Примечание - Описанные этапы технологического процесса включают в себя этапы, выполняемые на производственных мощностях производителя и потребителя.
Примечание - Этот подраздел распространяется на гнездовые кассеты, используемые для стерилизованных готовых к наполнению шприцев. Этот формат вложения также может быть использован для уплотнителей поршня/поршней.
4.2.1 Для гнездовой кассеты должна представляться следующая информация (информация о размерах, включая допуски):
- наружные размеры;
- изгибание;
- отверстия для шприцев;
- центрирующие отверстия/отверстия для подъема;
- определенный свободный объем, в котором может функционировать поднимающее устройство (технологической линии).
Производитель и потребитель должны согласовать размеры и допуски готового продукта при поставке.
Примечание - Информация о размерах приведена в приложении A. Данное приложение приведено с целью гармонизации характеристик продукции, поступающих на рынок, что упрощает обработку и производство предварительно наполненных шприцев.
4.2.2 Конструкция гнездовой кассеты должна позволять установку и извлечение стерилизованных готовых к наполнению шприцев [например, шприцы с винтовым соединением "Луер Лок" (LLA)], путем добавления фасок или других элементов.
Примечание - Информация о конструкции приведена в приложении A.
4.2.3 Максимально допустимое изгибание кассеты должно быть согласовано между производителем и потребителем. Глубину изгибания гнездовой кассеты определяют с помощью испытания, приведенного в приложении B.
4.3.1 Для лотков должна предоставляться следующая информация (информация о размерах, включая допуски):
- наружные размеры, включая армирующие детали/бортики, радиусы и лунки;
- размеры армирующих деталей/бортиков ниже уплотнительной кромки, а также уклон боковых поверхностей.
Примечание - Информация о размерах приведена в приложении C. Данное приложение приведено с целью гармонизации характеристик продукции, поступающей на рынок, что упрощает обработку и производство предварительно наполненных шприцев.
4.3.2 Лоток должен позволять герметизацию вкладыша.
Фланцы лотка не должны иметь острых краев для обеспечения целостности разных слоев упаковки.
Примечание - Информация о конструкции приведена в приложении C.
4.3.3 В случае использования при обработке лотков индикаторов стерилизации, они должны соответствовать ГОСТ ISO 11138-1 - ГОСТ ISO 11138-3, ГОСТ ISO 11140-1 - ГОСТ ISO 11140-5 (см. также [1] - [4]).
Вкладыш, предназначенный для защиты шприцев от частиц, образующихся при вскрытии упаковки, должен выделять минимальное количество частиц. Вкладыш, если применимо, должен быть проницаемым для стерилизующего агента (например, он должен быть изготовлен из нетканого материала).
Вкладыш может состоять из нескольких слоев для обеспечения достаточной защиты стекла от облучения потоком электронов при деконтаминации. Для обеспечения условий соответствующего удаления слои должны быть соединены друг с другом (например, посредством точечного запаивания).
Края могут быть закруглены. Форма и размеры вкладыша должны соответствовать лотку.
Герметизирующее покрытие (выполненное, например, из нетканого материала полиолефина) должно плотно закрывать лоток и полностью с него сниматься, сводя к минимуму риск высвобождения частиц. Характеристики покрытия [например, прочность соединения (склеивания), ширина соединения (склеивания)] и целостность испытывают в соответствии с утвержденным методом испытаний.
Примечание - Примеры методов испытаний приведены в ГОСТ ISO 11607-1.
Размер герметизирующего покрытия должен снижать риск расслоения материала по периметру соединения с лотком (края покрытия должны выходить за линию соединения).
При необходимости герметизирующее покрытие должно быть проницаемым для стерилизующего агента.
При выборе материалов и способа герметизации учитывают процедуры деконтаминации (например, обработка пучком электронов), используемые перед перемещением упаковки в асептическую зону наполнения.
4.6.1 Защитный пакет должен быть герметичным и обеспечивать выбранный метод стерилизации. Испытание характеристик герметизации пакета [например, прочность соединения (склеивания, запаивания), ширина соединения (склеивания, запаивания)] проводят в соответствии с утвержденным методом испытания.
Примечание - Примеры методов испытаний приведены в ГОСТ ISO 11607-1.
При выборе материалов и способа герметизации учитывают процессы деконтаминации [например, обработка пучком электронов и перекисью водорода (H2O2)], используемые перед перемещением упаковки в асептическую зону наполнения.
4.6.2 Защитный пакет может представлять собой одинарный или двойной пакет. Потребителю должна быть предоставлена следующая информация (информация о размерах, в т.ч. о допусках):
для одинарного пакета:
- размеры пакета (внутренние и внешние);
- ширина зон герметизации в миллиметрах, их расположение и способ герметизации (склеивание, запаивание и др.);
- материал (тип и его расположение, т.е. какой материал и где располагается);
- расположение лотка внутри пакета (возможные конфигурации приведены в приложении D);
для двойного пакета:
- размеры внешнего пакета;
- ширина зон герметизации в миллиметрах, их расположение и способ герметизации (склеивание, запаивание и др.);
- материал внешнего пакета (тип и его расположение, т.е. какой материал и где располагается);
- расположение лотка с внутренним пакетом внутри внешнего пакета (возможные конфигурации приведены в приложении D);
- укладка внутреннего пакета.
Примечание - Типы защитных пакетов, включая их размеры, приведены в приложении E.
Производитель должен предоставить следующую дополнительную информацию:
- информация о расположении окошка(ек) в защитной упаковке, при необходимости;
- информация о характеристиках специфических материалов.
Лоток должен иметь маркировку в соответствии с требованиями, согласованными производителем стерилизованного готового к наполнению шприца и потребителем, которая может включать следующую информацию:
a) наименование производителя;
b) описание изделия;
c) количество стерилизованных готовых к наполнению шприцев (в лотке);
d) надпись "не использовать при нарушении целостности упаковки";
e) дата производства;
f) номер партии (серии) производителя;
g) серийный номер.
Примечания
1 Машиночитаемые коды обеспечивают автоматическую обработку и отслеживание.
2 Могут быть использованы символы в соответствии с ГОСТ Р ИСО 15223-1 (см. также [5]).
Упаковочная система должна обеспечивать надежную защиту продукта (включая стерильную барьерную систему) при обработке, транспортировании и хранении.
Примечание - В ГОСТ ИСО 11607-1 приведены требования к испытанию рабочих характеристик и ссылки на соответствующие условия испытаний.
При упаковке наполненных лотков следует учитывать их ориентацию в групповой таре, чтобы не подвергать риску качество продукта.
Условия хранения, включая расположение лотков и срок годности упаковочной системы, должны подтверждаться испытаниями на транспортирование и старение.
(справочное)
Цель данного приложения - гармонизировать требования, предъявляемые к имеющимся на рынке гнездовым кассетам со стерилизованными готовыми к наполнению шприцами, для упрощения обращения с ними и производства предварительно наполненных шприцев. Для этого в таблицы A.1 - A.3 включены:
- диапазоны типичных размеров гнездовых кассет, отражающие текущую ситуацию на рынке;
- для дальнейшей гармонизации требований предложены соответствующие номинальные размеры, которые могут быть использованы при будущих разработках упаковок.
Примеры конструкции гнездовых кассет представлены на приведенных ниже рисунках. Следует обратить внимание, что конструкции некоторых упоров для пальцев полимерных шприцев объемом 20 и 50 мл по ГОСТ Р 59747.6 не соответствуют размерам, приведенным в настоящем приложении.
Размеры и допуски поставляемых готовых изделий должны быть согласованы между потребителем и производителем.
![]() --------------------------------
<a>
(см. таблицу A.1).Примечание - Размеры, совместимые с цилиндрами шприцев объемом от 0,5 до 1 мл.
1 - система ребер жесткости для придания устойчивости
гнездовой кассеты к прогибанию; 2 - ограниченная зона
для присосок устройств технологических линий;
N - максимальное прогибание

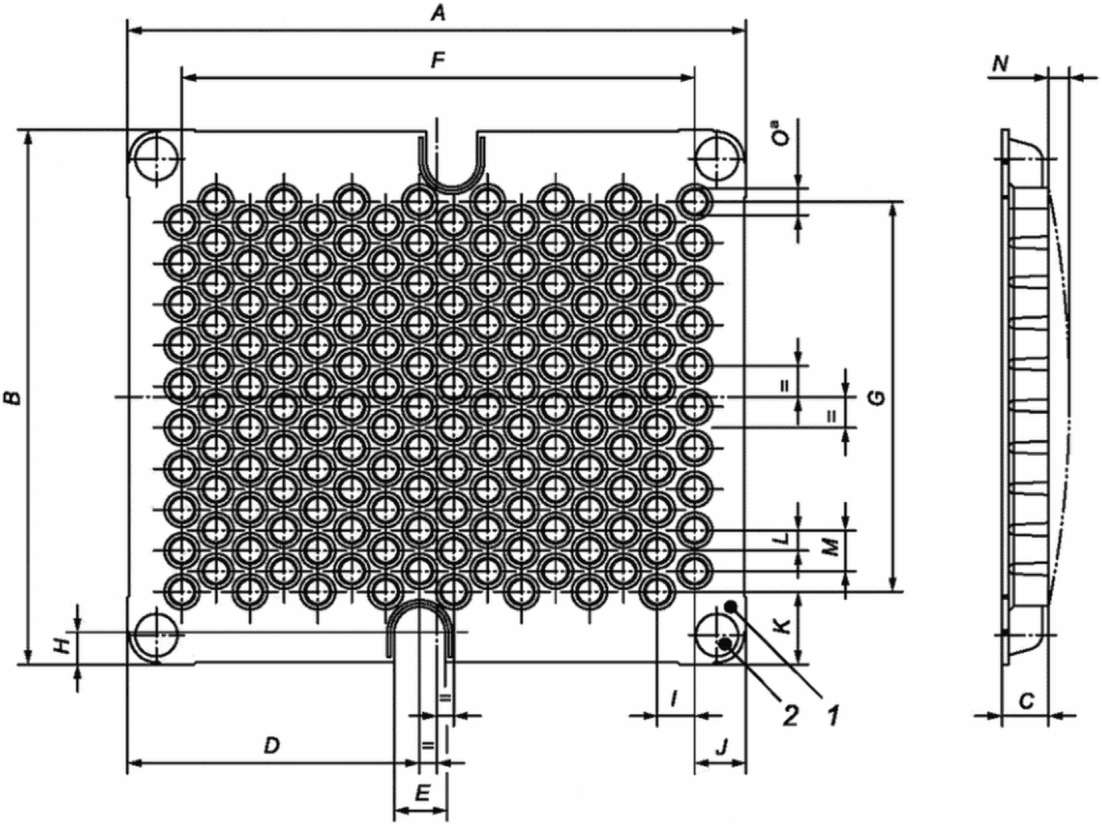

Рисунок A.1 - Рекомендации по проектированию гнездовой
кассеты на 160 ячеек
Таблица A.1
В миллиметрах
![]() --------------------------------
<a>

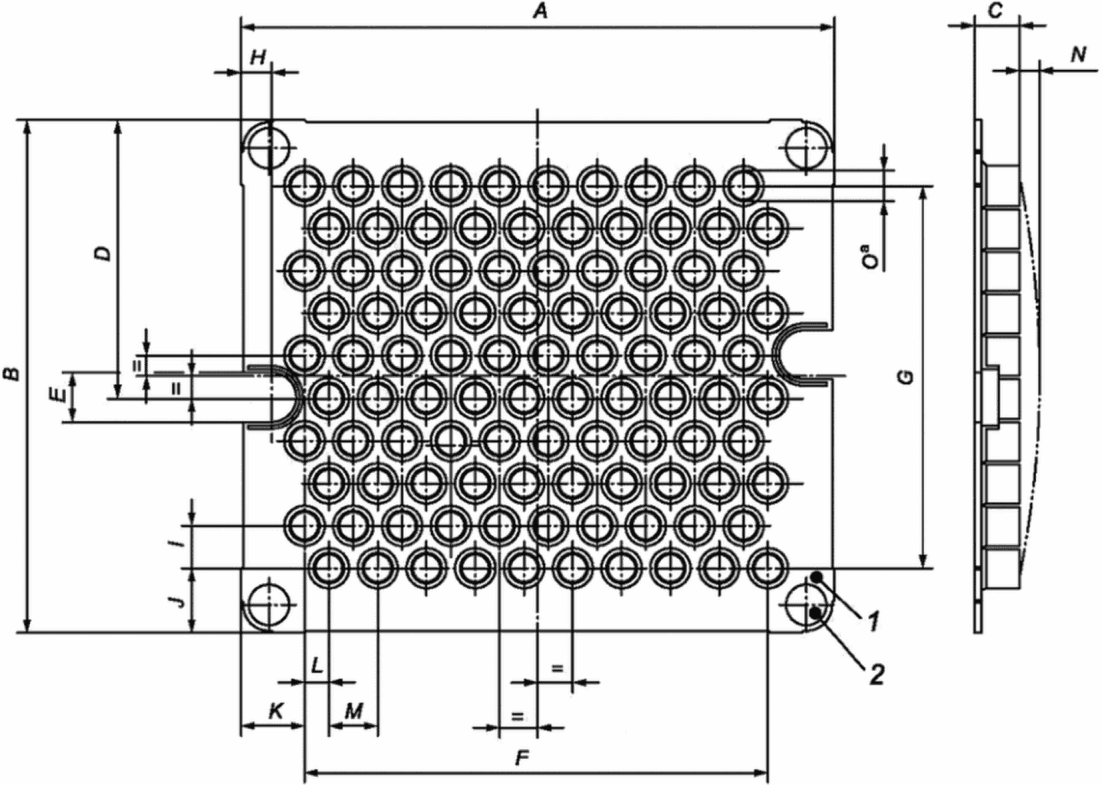

(см. таблицу A.2).Примечание - Размеры, совместимые с цилиндрами шприцев объемом от 1 до 3 мл.
1 - система ребер жесткости для придания устойчивости
гнездовой кассеты к прогибанию; 2 - ограниченная зона
для присосок устройств технологических линий;
N - максимальное прогибание

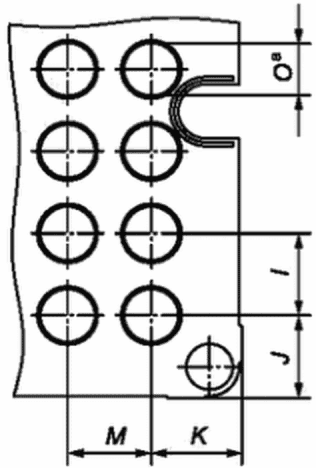

Рисунок A.2 - Рекомендации по конструированию гнездовой
кассеты на 100 ячеек
Таблица A.2
В миллиметрах
--------------------------------

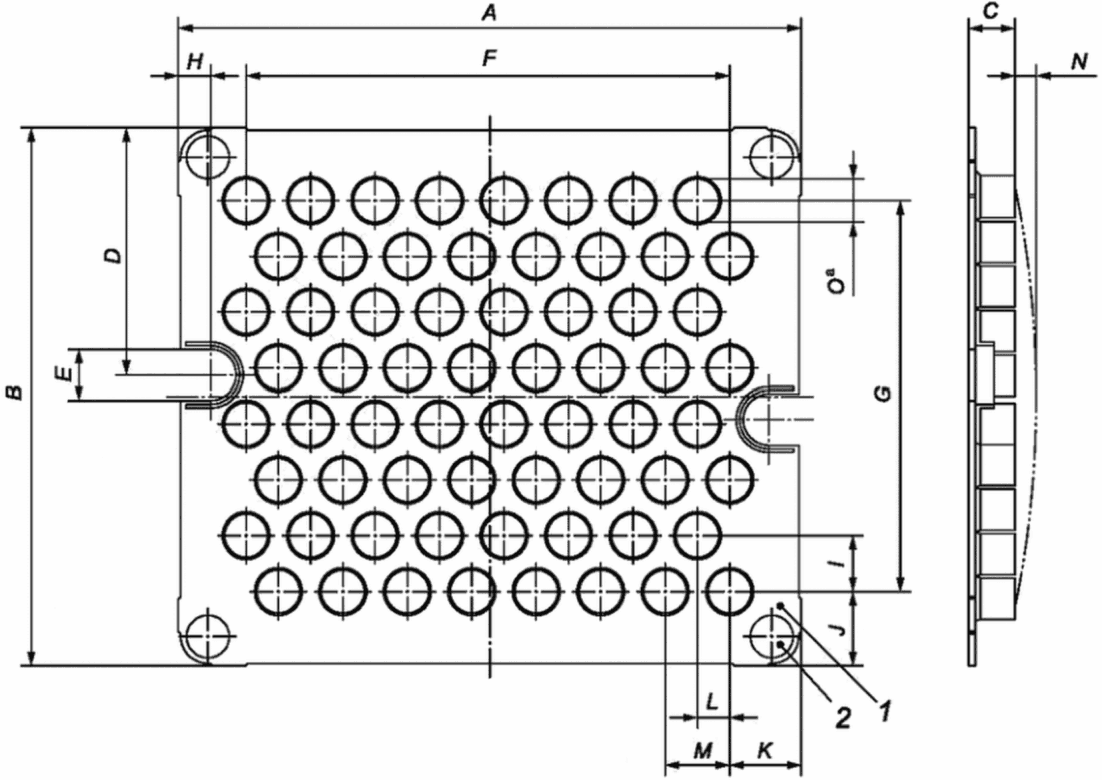

1 - система ребер жесткости для придания устойчивости
гнездовой кассеты к прогибанию; 2 - ограниченная зона
для присосок устройств технологических линий;
N - максимальное прогибание

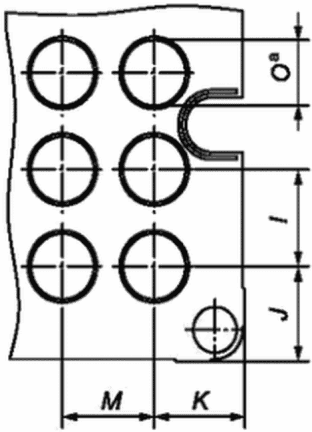

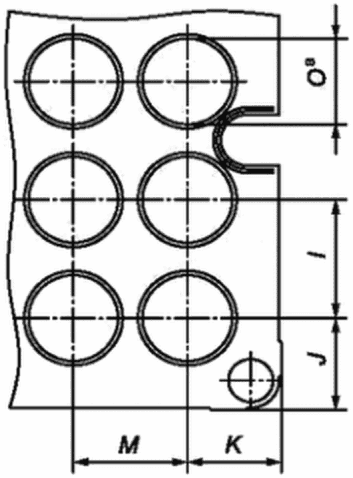

Рисунок A.3 - Рекомендации по конструированию гнездовых
кассет на 64, 42, 30 и 20 ячеек
Таблица A.3
на 64, 42, 30 и 20 ячеек
В миллиметрах
(справочное)
B.1 Общие положения
В данном приложении приведен пример одного из методов испытаний, используемых для определения глубины изгибания гнездовой кассеты. Существуют и другие методы испытаний, которые также могут быть использованы. Две опорные конструкции кассеты, описанные в этом приложении, приведены только в качестве примеров.
B.2 Основные положения
Глубину изгибания гнездовой кассеты измеряют с помощью указателя уровня. Изгибание измеряют посредством удерживания кассеты за его четыре угла или путем его размещения на перфорированной пластине со схемой расположения отверстий, аналогичной схеме расположений отверстий в гнезде.
B.3 Материалы и оборудование
B.3.1 Испытуемая гнездовая кассета, пустая или заполненная пустыми стерилизованными готовыми к наполнению шприцами.
B.3.2 Опорная конструкция для гнездовой кассеты.
Примечание - На рисунках B.1 и B.2 представлены две альтернативные опорные конструкции, пригодные для проведения данного испытания.

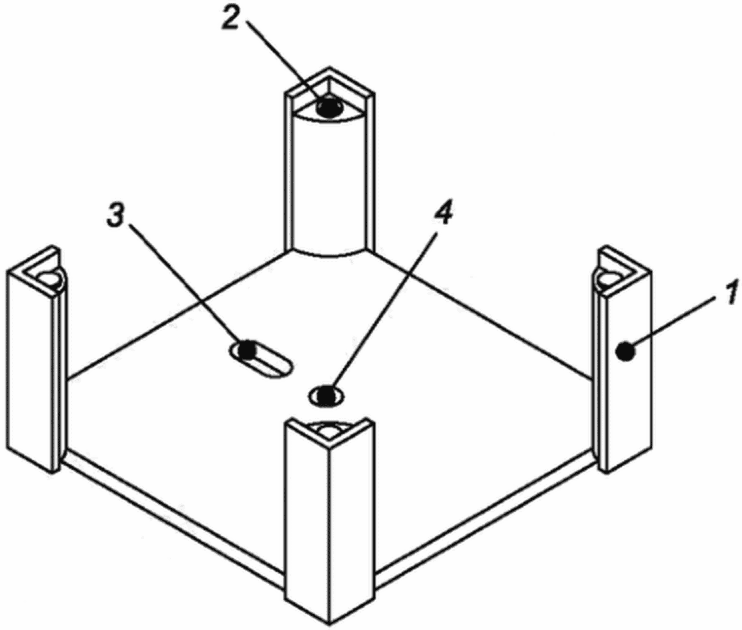

![]() Примечание - Опорная конструкция для гнездовой кассеты состоит из рамки с четырьмя стойками, удерживающими кассету в четырех углах. Съемная средняя стойка используется для удержания кассеты в плоском состоянии. Отверстие посередине служит для размещения съемной средней стойки.
1 - рамка; 2 - стойка; 3 - съемная стойка; 4 - отверстие
для удерживания кассеты за углы (пример 1)

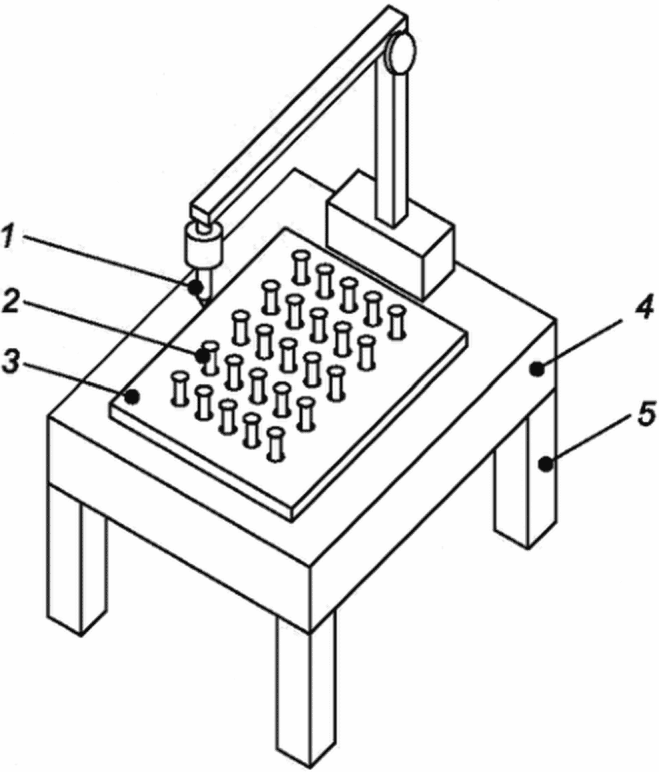

![]() Примечание - Усилие измерительного датчика не должно деформировать испытуемую кассету.
1 - указатель уровня; 2 - шприц; 3 - гнездовая кассета;
4 - перфорированная пластина (деталь с размерами,
легко заменяется); 5 - ножка
для гнездовой кассеты (пример 2)
B.3.3 Указатель уровня
B.4 Метод проведения испытаний
Вставляют съемную среднюю стойку в центр рамки опорной конструкции (см. рисунок B.1) и размещают ее в пустую или заполненную гнездовую кассету (если кассета заполнена, удаляют стерилизованные готовые к наполнению шприцы из середины, чтобы освободить место для проведения измерений). Опорную конструкцию устанавливают под указателем уровня и перемещают ее вниз до тех пор, пока она не соприкоснется с центром (центральной точкой) гнездовой кассеты. Устанавливают значение на ноль.
Поднимают указатель уровня, удаляют среднюю стойку и возвращают в кассету стерилизованные готовые к наполнению шприцы. Указатель уровня перемещают вниз до тех пор, пока он не соприкоснется с центральной точкой гнезда. Измеряют глубину изгибания.
Измеренное значение изгибания кассеты представляет собой величину ее деформации под весом стерилизованных готовых к наполнению шприцев.
B.5 Протокол испытаний
Протокол испытаний должен содержать:
a) значение глубины изгибания, выраженное в миллиметрах с двумя десятичными знаками после запятой;
b) тип использованного испытательного оборудования.
(справочное)
Цель данного приложения - гармонизировать требования, предъявляемые к имеющимся на рынке лоткам для стерилизованных готовых к наполнению шприцев, для упрощения обращения с ними и производства предварительно наполненных шприцев. Для этого в таблице C.1 приведены:
- диапазон типичных размеров лотков, отражающий текущую ситуацию на рынке;
- соответствующие номинальные размеры для дальнейшей гармонизации, предлагаемые для будущей разработки упаковки.

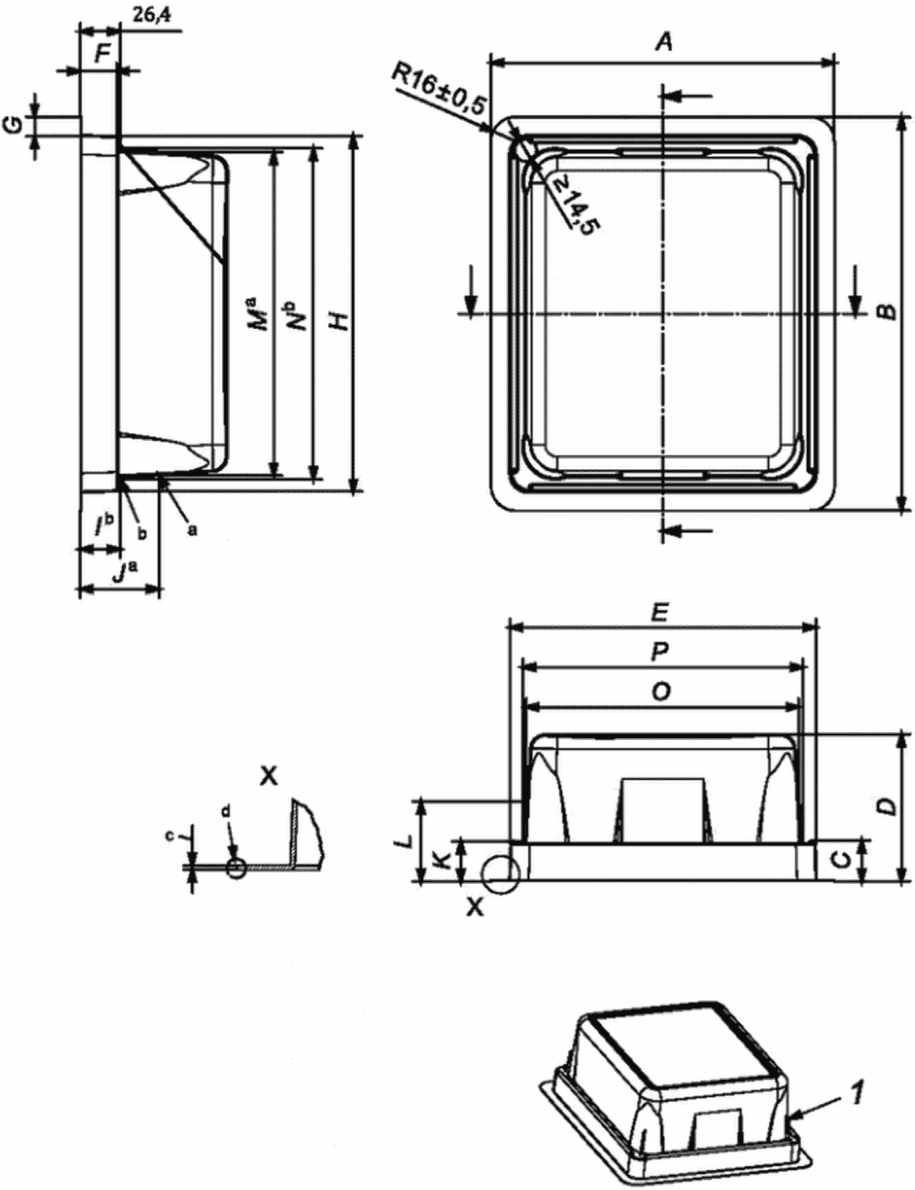

На рисунке C.1 представлен пример конструкции лотка.
Размеры и допуски готового продукта на момент поставки подлежат согласованию между потребителем и производителем.
Таблица C.1
(см. рисунок C.1)
В миллиметрах
![]() --------------------------------
<a> J и M проверены на укрепленной области.
<b> I и N проверены на укрепленной области.
<c> Толщина фланца должна быть согласована с заказчиком.
<d> С обеих сторон рекомендуется закругленный край.
Примечание - Дно лотка может быть с углублением или плоским.
1 - ребра жесткости, изготовленные по индивидуальным
размерам, указанным потребителем
трехдюймового лотка
(справочное)
В ЗАЩИТНОМ ПАКЕТЕ
На рисунках D.1 - D.6 приведены схематические изображения примеров расположения лотков 1 в защитном пакете 2. Длина лотка должна соответствовать длине защитного пакета.
Размеры лотков и защитных пакетов приведены в приложениях C и E.
![]() 1 - лоток; 2 - защитный пакет
пористого материала
![]() 1 - лоток; 2 - защитный пакет
запечатываемый сверху
![]() Примечание - Данный вариант снижает проницаемость для стерилизующих газов по сравнению с примерами на рисунках D.1 и D.2 и может влиять на циклы стерилизации.
1 - лоток; 2 - защитный пакет
Рисунок D.3 - Пример 3. Самогерметизирующийся пакет,
запечатываемый снизу

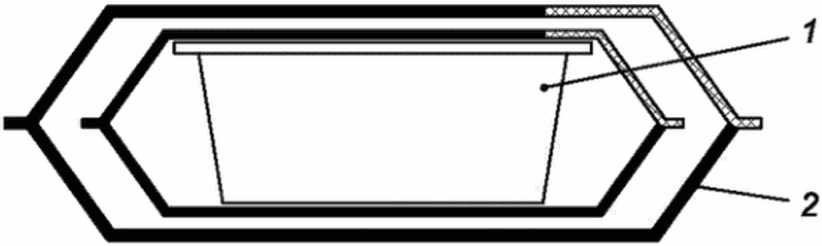

![]() Примечание - Окна двойного самогерметизирующегося пакета или пакета в рулоне расположены наверху друг над другом для обеспечения достаточной проницаемости для стерилизующих газов и воздуха.
1 - лоток; 2 - защитный пакет

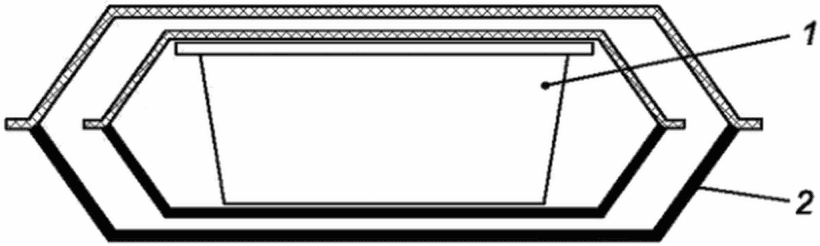

Рисунок D.4 - Пример 4. Двухслойный пакет,
герметизирующийся сверху
![]() Примечание - Окошки самогерметизирующегося пакета или пакета в рулоне расположены друг над другом, чтобы обеспечить достаточную проницаемость для стерилизующих газов и воздуха.
1 - лоток; 2 - защитный пакет

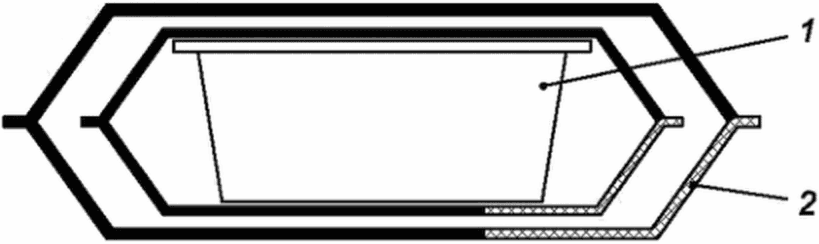

Рисунок D.5 - Пример 5. Двухслойный пакет,
герметизирующийся снизу
![]() 1 - лоток; 2 - защитный пакет
(справочное)
E.1 Конструкция
Существует множество конструкций защитных пакетов, и приведенные ниже рисунки представляют примеры наиболее часто используемых защитных пакетов. Размеры подлежат согласованию между производителем и потребителем.
![]() Примечание - Термошвы S2 обычно делают после установки лотка.

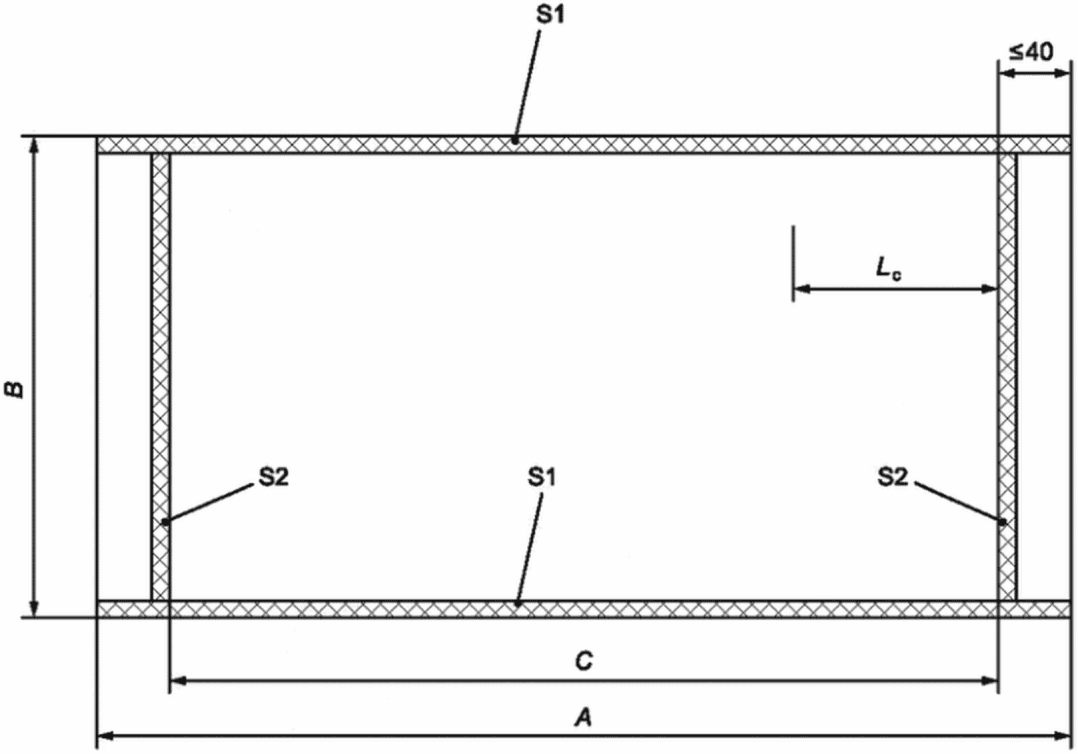

Lc - длина зоны вскрытия пакета (разрезания);
A - общая длина; B - общая ширина; C - расстояние
между сварными соединениями; S1, S2 - термошвы
Рисунок E.1 - Пример пакета без окошка в рулоне
![]() Примечание - Термошвы S2 обычно выполняют после размещения лотка.

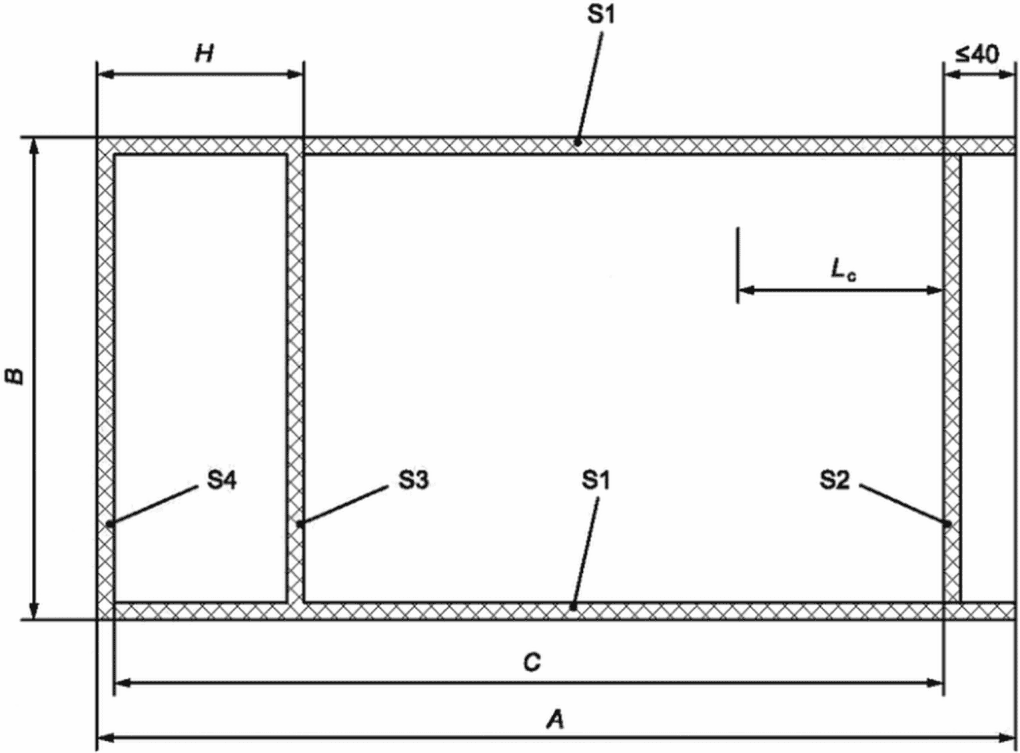

Lc - длина зоны вскрытия (разрезания); A - общая длина;
B - общая ширина пакета; C - расстояние между внутренней
кромкой термошва S4 и внутренней кромкой термошва S2;
S1, S2, S3, S4 - термошвы
Рисунок E.2 - Иллюстрация примера самогерметизирующегося
пакета с окошком
Таблица E.1
Рекомендации по размерам
В миллиметрах
E.2 Определение общей длины и зоны вскрытия пакета
Длина зоны вскрытия (разрезания) защитной упаковки может быть вычислена по формуле
Lc = C - S4 - Lt, (E.1)
где Lc - длина зоны вскрытия (разрезания), мм;
C - расстояние между двумя термошвами S2 или для самогерметизирующегося пакета расстояние между концом термошва S4 и началом термошва S2, мм;
Lt - длина лотка, мм;
S4 = 0 для пакетов в рулоне.
C и S4 измеряют после открытия запечатанного пакета.

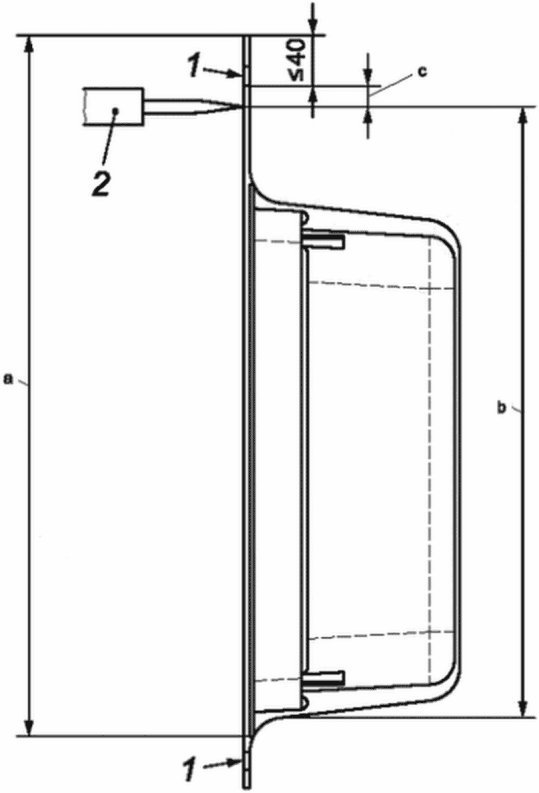

Примечание - Метод испытания для определения расстояния от края защитного пакета до противоположного края лотка приведен в приложении F. Этот метод может быть использован для оценки возможности автоматического вскрытия защитного пакета.
(справочное)
ЗАЩИТНОГО ПАКЕТА УПАКОВКИ И ПРОТИВОПОЛОЖНЫМ КОНЦОМ ЛОТКА
F.1 Основные положения
Расстояние между краем защитной упаковки и противоположным концом лотка измеряют с помощью испытательного оборудования, приведенного в данном приложении. Приведен только пример испытательного устройства, допускается использовать альтернативные конструкции.
Этот метод испытаний может быть использован для оценки возможности автоматического вскрытия защитной упаковки.
F.2 Оборудование, материалы

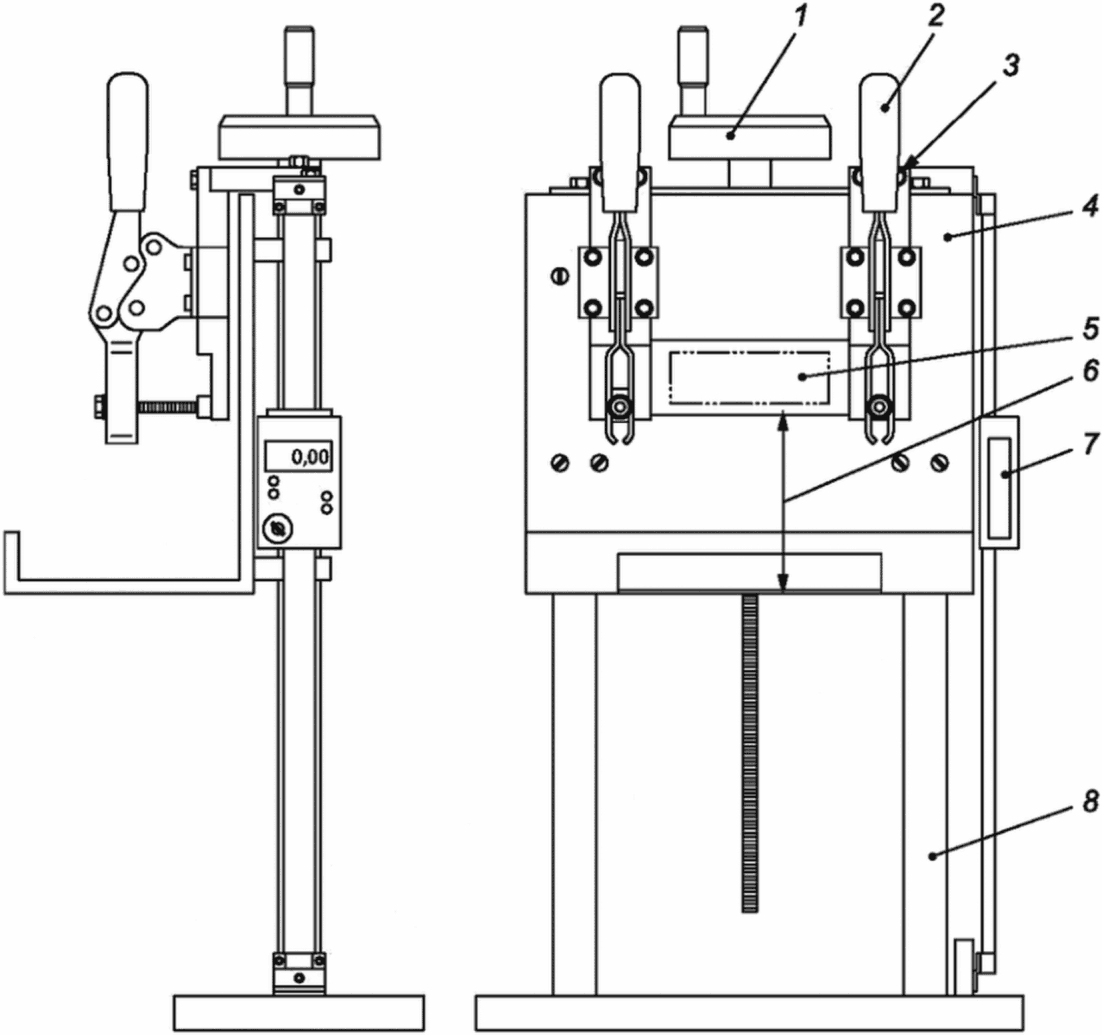

F.2.1 Испытательный аппарат, состоящий из подвижной пластины, вращающейся рукоятки, изогнутого зажимного рычага и измерительного устройства, приведенный на рисунке F.1, или аналогичное устройство.
![]() 1 - вращающаяся рукоятка; 2 - изогнутый зажимной рычаг;
3 - регулируемые изогнутые зажимные рычаги для лотков
разной высоты; 4 - смещение (например, 120 мм);
5 - зона термосварки; 6 - подвижная пластина;
7 - измерительное устройство; 8 - опорная стойка
F.2.2 Защитные пакеты, подлежащие испытаниям; количество - в соответствии с установленными требованиями.
F.3 Проведение испытаний
Испытательный аппарат устанавливают вертикально и фиксируют.
Используя вращающуюся рукоятку 1, перемещают подвижную пластину 6, пока она не достигнет ограничителя хода (начальная позиция). В этом положении происходит смещение фактического нулевого уровня 4, например 120 мм.
Перед продолжением процедуры испытания следует убедиться, что подвижная пластина 6 прижата к изогнутому зажимному рычагу 2.
Регулируют измерительное устройство 7 таким образом, чтобы на дисплее отображался ноль.
Устанавливают изогнутый зажимной рычаг 2 в открытом положении и вставляют защитный пакет таким образом, чтобы термошов был обращен к изогнутому зажимному рычагу 2, а покрытие лотка было обращено к опорной стойке 8 (см. также рисунок F.2).
![]() --------------------------------
<a> Безопасное расстояние, которое может гарантировать, что разрез проходит не в зоне термошва или за ее пределами.
<b> Параметры устройства.
<c> Безопасное расстояние.
Примечание - Проблемы могут возникнуть при автоматическом вскрытии, если превышено указанное значение 40 мм.
1 - термошов пакета; 2 - режущее устройство
в испытательном аппарате
Если термошов расположен на расстоянии более 40 мм от края пакета (см. рисунок F.2), при автоматическом открытии могут возникнуть проблемы.
Следует убедиться в том, что защитный пакет расположен правильно и находится напротив концевого упора.
Используя вращающуюся рукоятку 1, устанавливают подвижную пластину 6 на соответствующую глубину. Следует убедиться, что лоток свободно двигается внутри защитного пакета и что между дном лотка и подвижной пластиной 6 имеется небольшой зазор.
Используя вращающуюся рукоятку 1, осторожно поднимают подвижную пластину 6 до тех пор, пока она не достигнет нижней поверхности лотка и лоток будет лежать на ней.
Результат измерения считывают с дисплея и прибавляют это значение к значению смещения (например, 120 мм), чтобы получить значение длины между краем защитной упаковки и противоположным концом лотка.
F.4 Протокол испытаний
Результат измерения длины защитного пакета указывают в миллиметрах (расстояние от края защитной упаковки до противоположного конца лотка).
Указывают тип использованного оборудования.
(справочное)
И МЕЖГОСУДАРСТВЕННЫХ СТАНДАРТОВ МЕЖДУНАРОДНЫМ СТАНДАРТАМ,
ИСПОЛЬЗОВАННЫМ В КАЧЕСТВЕ ССЫЛОЧНЫХ В ПРИМЕНЕННОМ
МЕЖДУНАРОДНОМ СТАНДАРТЕ
Таблица ДА.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/23/gost_16729.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
