ОписаниеИсточник публикации М.: ФГБУ "РСТ", 2021 Примечание к документу Документ введен в действие с 30.04.2022. Название документа "ГОСТ Р ИСО 15926-13-2021. Национальный стандарт Российской Федерации. Системы автоматизации производства и интеграция. Интеграция данных жизненного цикла перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Часть 13. Объединенное планирование жизненного цикла актива" (утв. и введен в действие Приказом Росстандарта от 25.10.2021 N 1288-ст) "ГОСТ Р ИСО 15926-13-2021. Национальный стандарт Российской Федерации. Системы автоматизации производства и интеграция. Интеграция данных жизненного цикла перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Часть 13. Объединенное планирование жизненного цикла актива"
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 | - класс, определенный в ISO/TS 15926-12, ИСО 15926-13, или пример класса, определенного в RDL или в данных проекта; |
 | - пример отдельного объекта, определенного в данных проекта; |
 | - пример экземпляра свойства, определенного в ISO/TS 15926-12; |
 | - пример экземпляра свойства, определенного в онтологии ИСО 15926-13; |
 | - пример экземпляра свойства, определенного в модели представления применения ИСО 15926-13; |
 | - экземпляр свойства примера, определенного в RDL; |

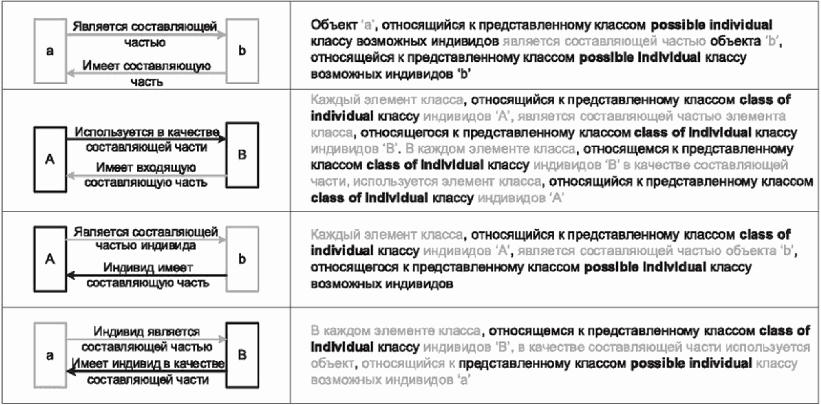

 | - отношение "subclass of" (стрелка указывает на суперкласс); |
 | - отношение "type" или "member of" (стрелка указывает на класс, содержащий этот элемент). |
экземпляров ИСО 15926
Примечание - В ISO/TS 15926-12 средствами свойств объектов OWL Ici:hasPart и Ici:partOf реализована концепция представляющего структуру, образованную индивидами изделий, объекта composition of individual. Определение объекта composition of individual содержится в ИСО 15926-2. В ISO/TS 15926-12 средствами показанных на рисунке 2 свойств объектов OWL частично реализован представляющий класс образованных индивидами изделий структур объект class of composition of individual. Определение объекта class of composition of individual дано в ИСО 15926-2.
и класса композиции
Используют следующие соглашения по именам:

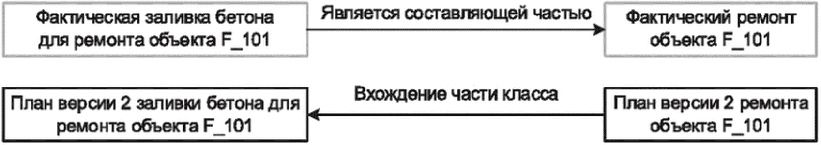

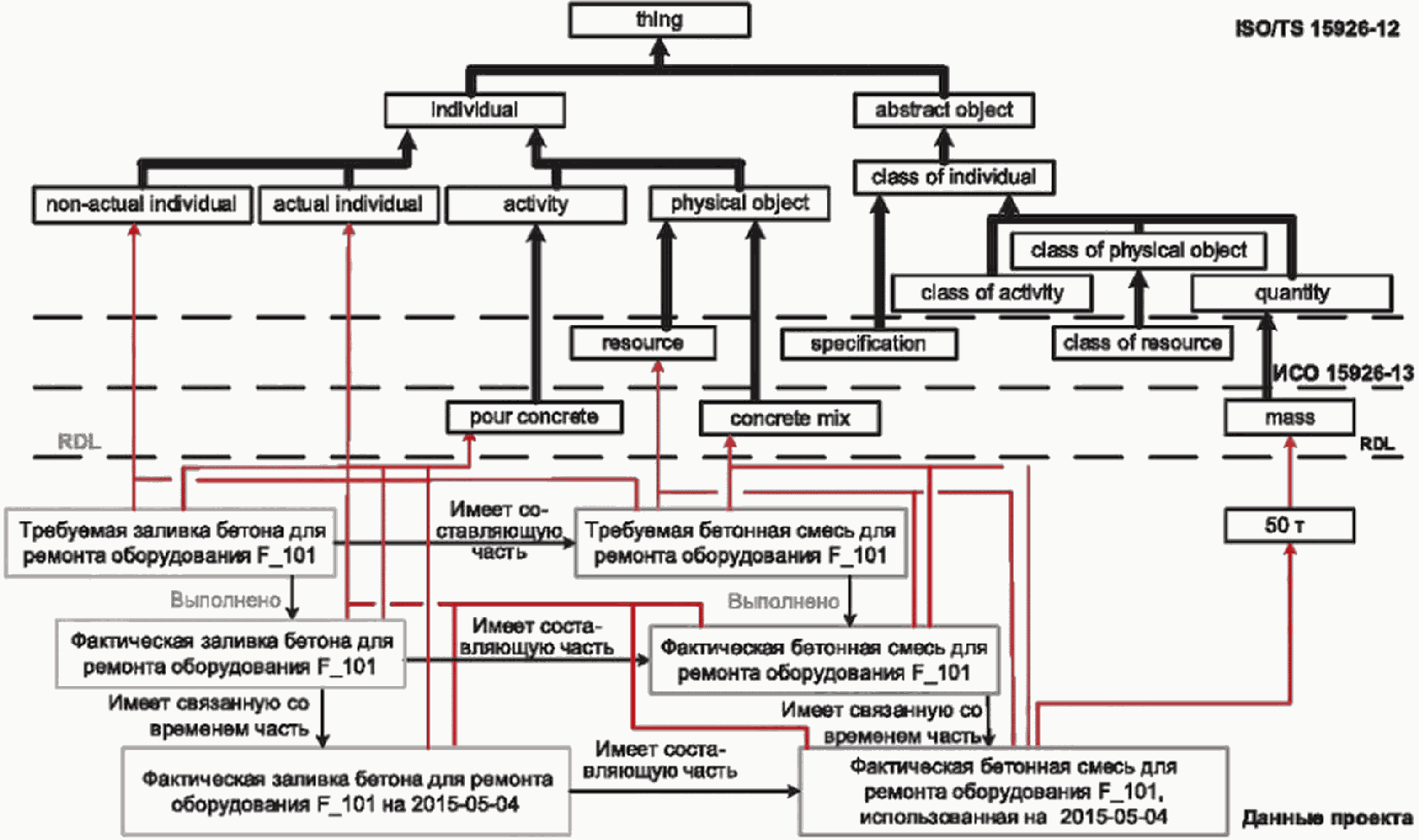

- объект activity, представляющий деятельность "фактическая заливка бетона для ремонта объекта F-101", имеет отношение связи part_of (является составляющей частью) с объектом activity, представляющим деятельность "Фактический ремонт объекта F-101";
- являющий классом объект plan for activity (план деятельности) "план версии 2 заливки бетона для ремонта объекта F_101" имеет связь типа class part of occurrence (вхождение части класса) с представляющим план деятельности объектом plan for activity "план версии 2 ремонта объекта F-101".

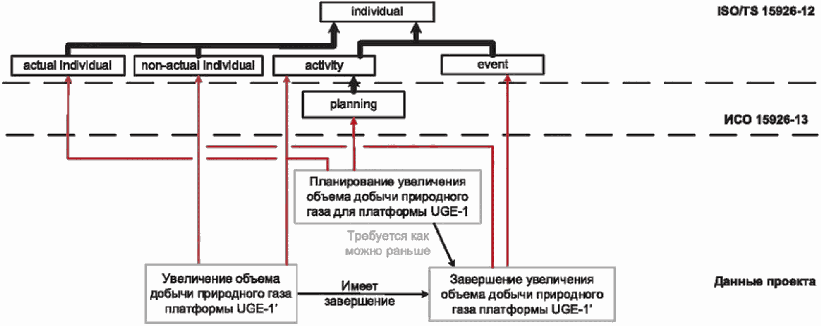

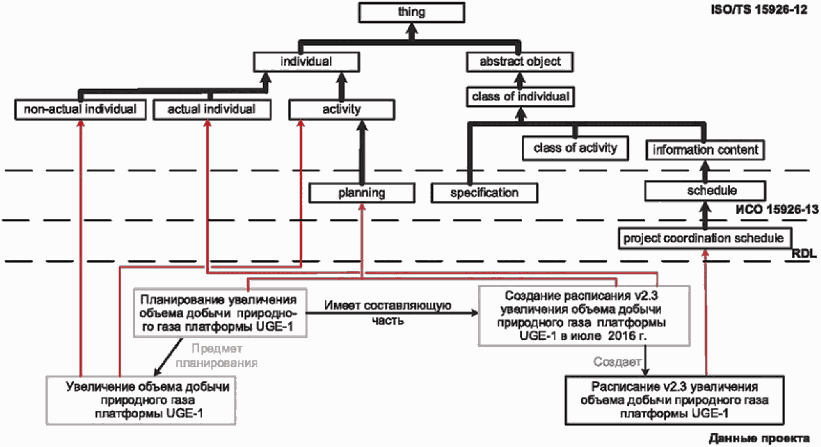

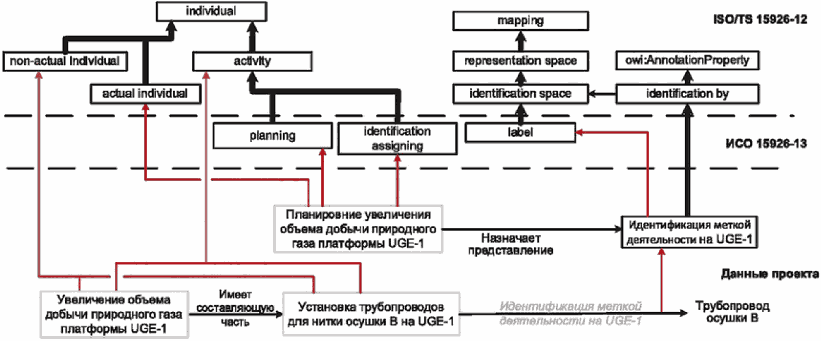

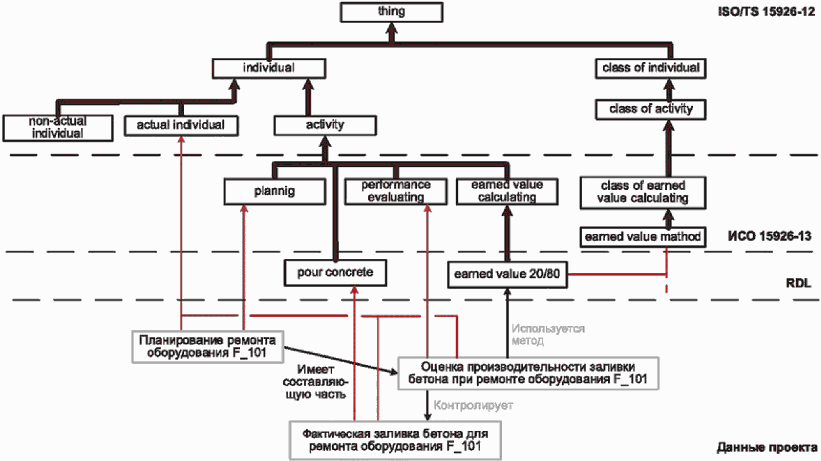

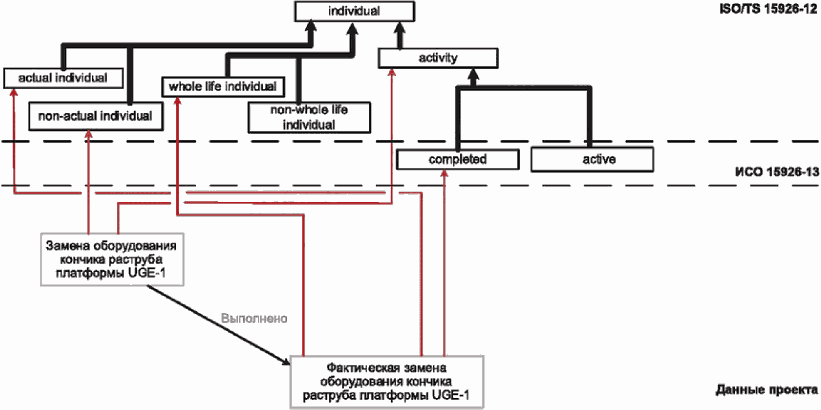

Использование свойств показано на рисунке 3.
В подходе к данным объединенного планирования жизненного цикла актива, определение которого содержится в настоящем стандарте, используются слои, показанные на рисунке 4.
цикла актива
Определены следующие слои:
- в ИСО 15926-2 содержится определение концепций, обеспечивающих представление технических данных на протяжении их жизненного цикла;
- в ISO/TS 15926-12 содержится представление средствами OWL концепций, определения которых даны в ИСО 15926-2;
- в специфицированной в настоящем стандарте онтологии содержатся расширяющие онтологию ISO/TS 15926-12 дополнительные концепции, требуемые для записи данных о планировании.
Эта онтология может быть использована для определения базы данных для данных планирования;
- в настоящем стандарте модель представления применения расписания определяет внешнее представление данных планирования, что соответствует программным приложениям составления расписаний. Эта модель представления с определенным для нее набором свойств имеет ограниченную область применения.
Эта модель представления показана с помощью UML-схем и описана онтологией применения расписания. Такое онтологическое представление определяет классы с эпистемологическими ограничениями и свойства шаблона, скрывающего объекты, не относящиеся к представлению;
- в настоящем стандарте в XML схеме применения расписания содержится определение формата физического файла обмена данными между системами составления расписания или между системой составления расписания и базой данных планирования. XML-схема сгенерирована программно из представления модели представления применения расписания средствами OWL.

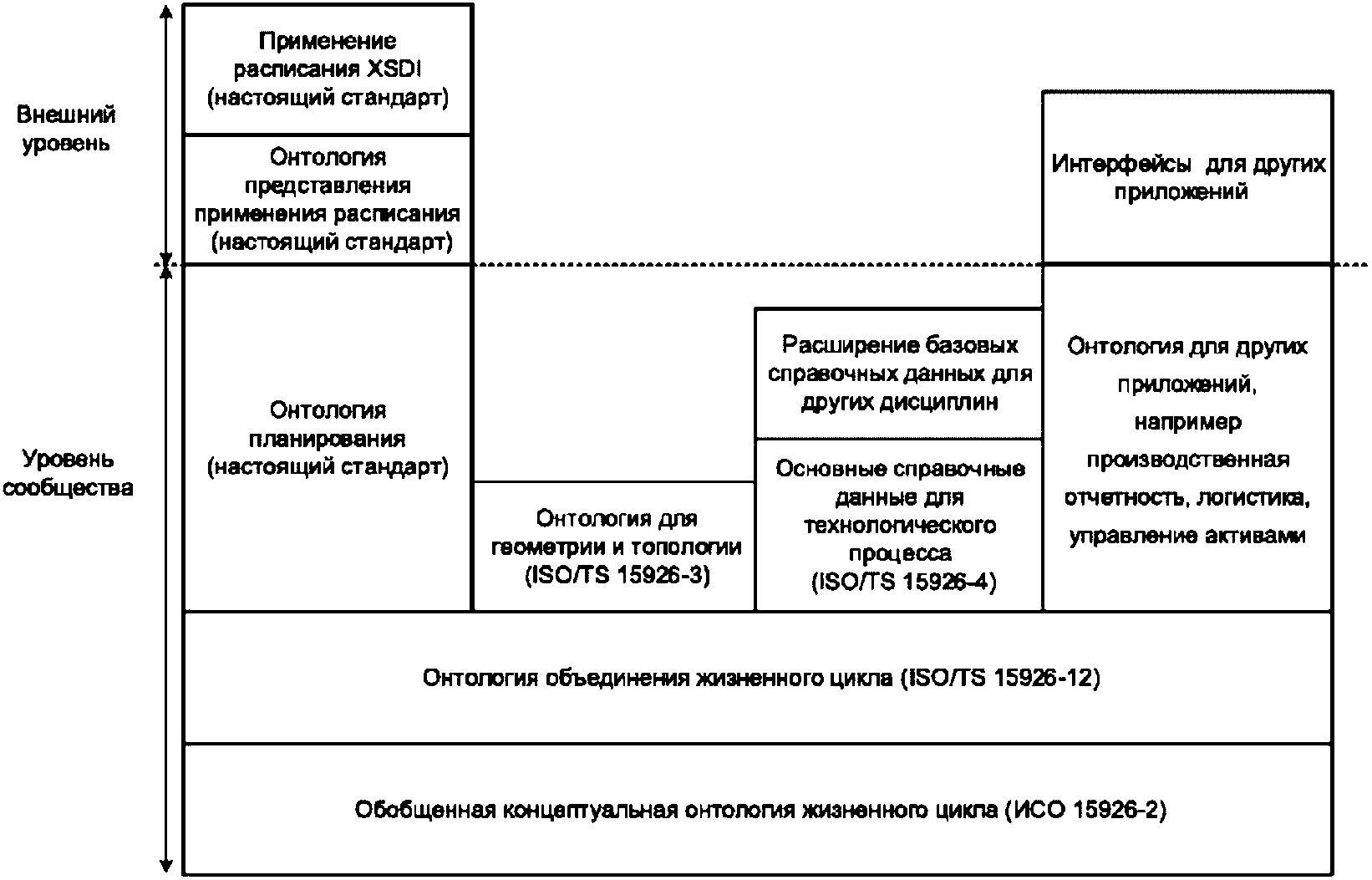

Следующая документация по слоям начинается с нижней части рисунка 4:
- онтология для объединенного планирования жизненного цикла актива: онтология планирования описана в разделе 5. Реализация онтологии планирования в OWL должна использовать представление онтологии, указанное в A.1.
Примечание - В этом разделе содержатся многочисленные примеры;
- модель представления применения расписания: представление применения расписания описано в разделе 6. Реализация представления применения расписания в OWL должна использовать представление онтологии, указанное в A.3.
Примечание - Хотя область применения описываемой в настоящем стандарте онтологии шире, чем у этого представления, настоящий раздел можно рассматривать как введение к настоящему стандарту в целом. Особенно полезны в качестве введения схемы данных планирования из 6.4.
В разделе 6 перечислены свойства шаблона, скрывающие объекты, которые не являются частью представления в применении расписания. Онтология на OWL для представления применения расписания доступна в Интернет по адресу, указанному в A.3.
XML-схема применения расписания: XML-схема применения расписания является производной от онтологии представления применения расписания. Представление данных планирования в XML для обмена с применением расписания должно использовать XML-схему, указанную в приложении B.
Слои используются следующим образом:
- обмен данными: данными можно обмениваться как документами на основе XML-схемы применения расписания или посредством сериализации (т.е. записи и чтения данных в целях обмена и сохранения) данных, записанных с использованием онтологии модели представления применения расписания.
Примечание - Для сериализации (т.е. записи и чтения данных в целях обмена и сохранения) могут быть использованы основанные на онтологиях форматы, в том числе TURTLE и JSON;
- совместное использование данных: данные могут совместно использоваться базами данных, в которых реализована онтология объединенного планирования жизненного цикла актива.
Примечания
1 Данные, записанные с применением онтологии, могут содержаться в хранилище троек.
2 Сценарии использования рассматриваются в приложении F.
В конкретных технических прикладных программах классы и отношения, определения которых содержатся в ИСО 15926-2 и в настоящем стандарте, могут быть расширены.
Примечание - Определения расширений могут содержаться в других стандартах или в онтологиях сообществ. Интерфейсы со справочными библиотеками данных перечислены в приложении E.
Пример - В ISO/TS 15926-4 содержатся определения классов "метр" (meter) и "насос" (pump), которые являются подтипами обобщенного класса "физический объект" (physical object), определение которого дано в ИСО 15926-2. Класс "насосное оборудование" (pumping equipment) является расширением, определение которого содержится в ИСО 19008.
Для основанных на OWL реализаций настоящего стандарта в импортированной онтологии могут содержаться расширения для отдельных технических предметных областей, которые объединяются с ИСО 15926 в соответствии с положениями ISO/TS 15926-6.
Примечание - Определенные в ISO/TS 15926-4 расширения для перерабатывающих отраслей промышленности уже объединены с ИСО 15926. Расширения, определенные в других стандартах, необходимо объединять пользователям. В ISO/TS 15926-6 содержатся определения требований к качеству объединения онтологии, расширяющей ИСО 15926.
Пример - В ISO/TS 15926-6 содержится требование, согласно которому каждый класс должен быть подклассом класса, определение которого содержится в ИСО 15926-2. В импортированной онтологии кадровых ресурсов существуют классы "инженер-прочнист", "инженер по трубопроводам", "инженер по аппаратуре". При объединении эти классы должны быть подтипами представляющего лицо класса person. Такой подход предотвращает неправильное использование этих классов для классификации представленных объектами activity деятельностей или представленных объектами inanimate physical object неодушевленных физических объектов, поскольку эти классы не связаны с лицами, представленными объектами person.
Для основанных на XML реализаций настоящего стандарта, класс или свойство, являющиеся расширением для отдельной прикладной технической области, могут быть представлены объектом identified object (обозначаемый объект).
Примечание - Данный объект может быть обозначен посредством IRI, что предоставляет связь со справочной библиотекой данных (RDL). Вместо этого можно просто дать ссылку и текстовое описание.
Модель представления применения расписания отображает данные на определенный момент времени.
Примечание - Модель представления является упрощением полной онтологии объединенного планирования жизненного цикла актива. Такая модель получается путем удаления объектов, необходимых для отражения того, как данные меняются во времени.
Два экземпляра модели представления применения расписания для разных моментов времени не могут быть объединены, если данные не преобразованы в представление, соответствующее полной онтологии объединенного планирования жизненного цикла актива. Причина заключается в том, что объекты, обеспечивающие различие между моментами времени, не входят в модель представления.

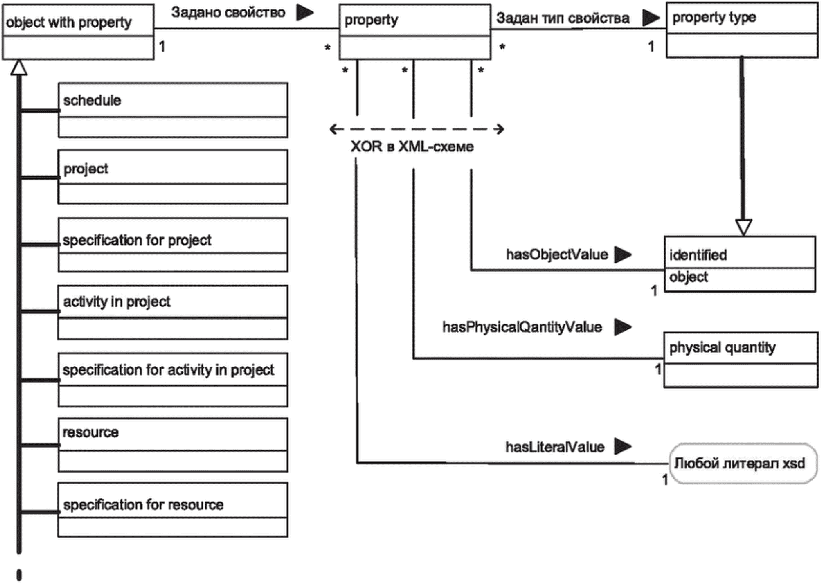

Модель представления применения расписания содержит шаблон свойств представления, посредством которого:
- накладываются эпистемологические ограничения для того, чтобы обеспечить уверенность в полноте данных для применения расписания;
- скрываются входящие в онтологию объединенного планирования жизненного цикла актива объекты, которые не являются необходимыми для применения расписания.
Пример - Объект activity, представляющий требуемую деятельность, имеет шаблон свойства модели представления "для деятельности задан действительный текущий процент завершенности" (activity has actual current percentage complete). Для представленной объектом activity деятельности "заливка бетона для ремонта объекта F_101" задается 50% завершения на 18.00 2015-11-05 и 80% завершения на 18.00 2016-11-06. Эти два различных значения степени завершенности могут быть занесены в два разных экземпляра модели представления применения расписания. Единичный экземпляр модели представления применения расписания показан на рисунке 5.
расписания экземплярами данных
Для того чтобы в одну и ту же базу данных занести два выраженных в процентах значения завершенности деятельностей, необходимо использовать полную онтологию. С применением полной онтологии записывается, что занесенная в представленное объектом schedule расписание и представленная объектом activity требуемая деятельность "требуемая заливка бетона для ремонта объекта F_101" реализована посредством представленной объектом activity действительной деятельности "фактическая заливка бетона для ремонта объекта F_101". Эта деятельность имеет разные связанные со временем части, завершающиеся 2015-11-05 в 18:00 и 2015-11-06 в 18:00 с разными процентами завершенности. Это показано на рисунке. 6.
Данные о планировании - это данные о планируемых к выполнению представленных объектами activity деятельностях и представленных объектами specification спецификациях. Также данные планирования содержат записи о действительных деятельностях, выполняющих требуемые представленные объектами activity деятельности.
Представленные объектами specification спецификации требуемых деятельностей могут иметь несколько версий. Версия спецификации содержится в представленном объектом schedule расписании.
В представленную объектом specification спецификацию, описывающую представленные объектом activity требуемой деятельности, заносятся составляющие части деятельности, взаимосвязи между составляющими частями и представленными объектами resources ресурсами.
Пример - Определение представленной объектом activity требуемой деятельности "ремонт объекта F-101" содержится в представленной объектом specification спецификации "спецификация восстановления объекта F-101 версии 2". Этот представляющий спецификацию объект specification содержится в представляющем расписание объекте schedule "расписание ремонта объекта F-101 версии 2.3".
Представленная объектом activity требуемая деятельность "намечаемый ремонт объекта F_101" включает две составляющие части - "строительство фундамента для ремонта объекта F-101" и "требуемый монтаж металлоконструкций для ремонта объекта F-101". Для этих представленных объектами activity составляющих деятельностей существуют собственные представленные объектами specification спецификации. Эти спецификации являются составляющими частями спецификации деятельности в целом.

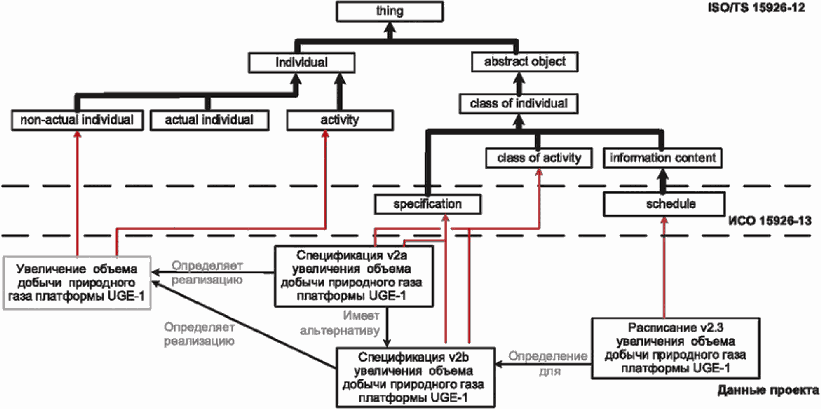

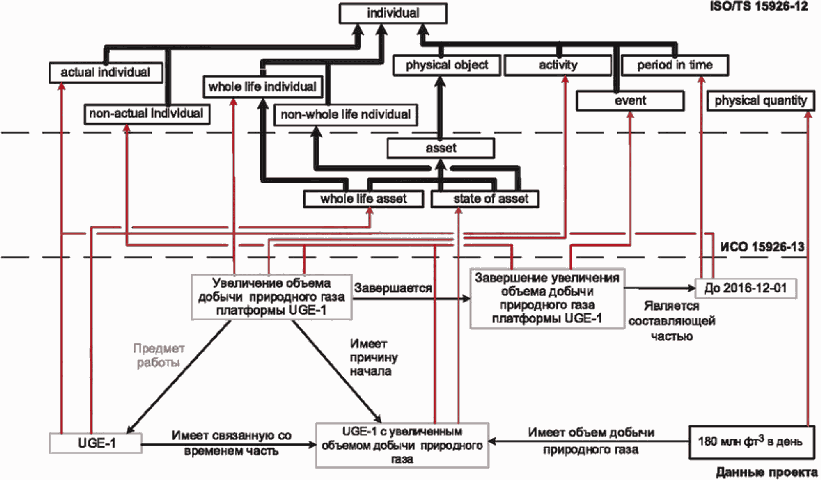

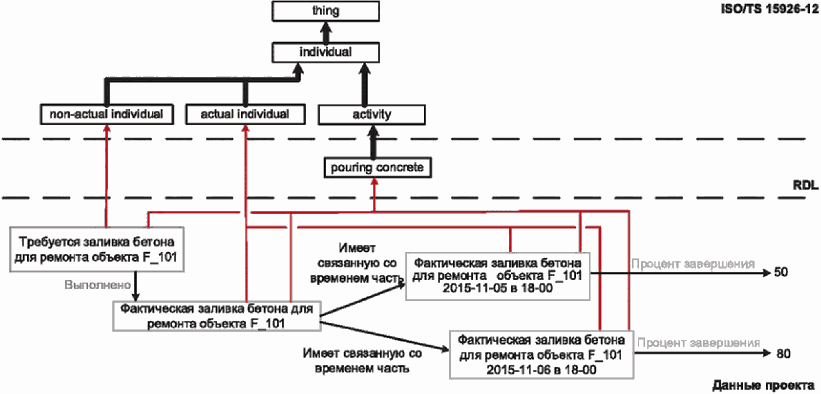

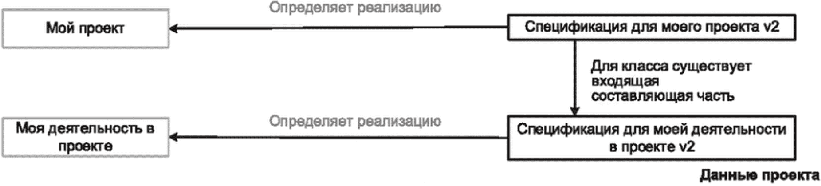

Объекты и связи показаны на рисунке 7.
и составляющие части
На рисунке 7 не показан подкласс отношений между представляющими спецификации объектами specification и подклассами представляющих деятельности объектов activity. Посредством отношения specifies implementation of (задает реализацию) устанавливается то, что предложенная реализация требования является членом класса. Если требуется, предложенная реализация может быть записана явно, как показано на рисунке 8.
реализация и спецификация
Единичная требуемая деятельность, представленная объектом activity, может иметь различные спецификации, представленные объектами specification, входящими в различные расписания, представленные объектами schedule. Спецификации могут обновляться по мере выполнения реальных работ.
Представленная объектом activity фактическая деятельность может быть выполнена в соответствии с представленной объектом specification спецификацией. Это показано на рисунке 9.
и спецификация
5.2.1 Цель планирования
Представленная объектом planning деятельность по планированию начинается с рассмотрения требуемого индивида, представленного объектом individual. Требуемый индивид - это нечто, которое должно существовать в будущем. Предназначением представленного объектом planning планирования является определение и управление представленной объектом activity деятельности, целью которой является создание этого объекта.
Примечание - Обычно требуемый индивид, представленный объектом individual, является физическим объектом, представленным объектом physical object. Объект physical object представляет или новый физический объект или новое состояние существующего физического объекта.
Пример - В планах компании UG Oil обновление существующей на платформе UGE-1 системы добычи природного газа, изменив объем добычи со 100 млн фт3 в день до 180 млн фт3 в день.
UGE-1 с увеличенным объемом добычи является требуемым будущим состоянием. Необходимо выполнить будущее действие обновления, которое предназначено для создания этого состояния. Существует деятельность по планированию, цель которой - требуемое будущее состояние.
Для записи требуемого будущего состояния, необходимой для его достижения деятельности и деятельности по планированию, используются следующие объекты:
- "UGE-1": жизненный цикл актива в целом (whole life asset) и существующий индивид (actual individual);
- "UGE-1 с увеличенным объемом добычи природного газа": состояние актива (state of asset) и несуществующий индивид (non-actual individual);
- "увеличение объема добычи природного газа UGE-1": деятельность (activity), жизненный цикл существующего индивида в целом (whole life individual) и несуществующий индивид (non-actual individual);
- "планирование увеличения объема добычи природного газа для платформы UGE-1": представленная объектом planning деятельность по планированию, объект whole life individual представляющий полный жизненный цикл существующего индивида, и объект actual individual, представляющий существующий индивид.

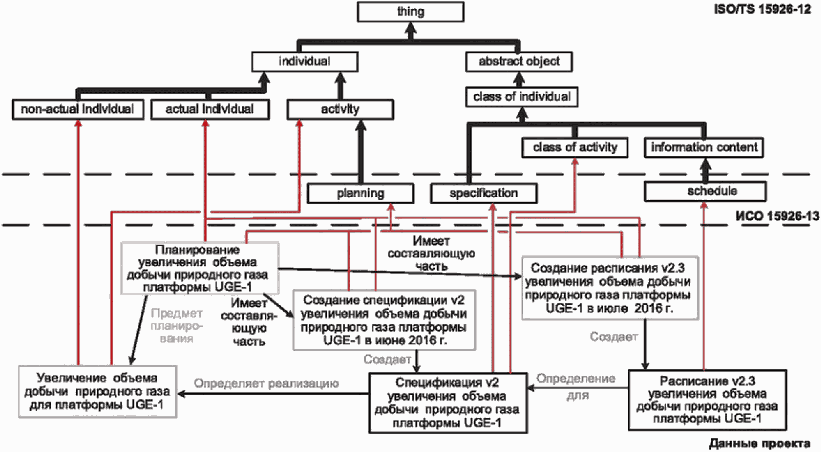

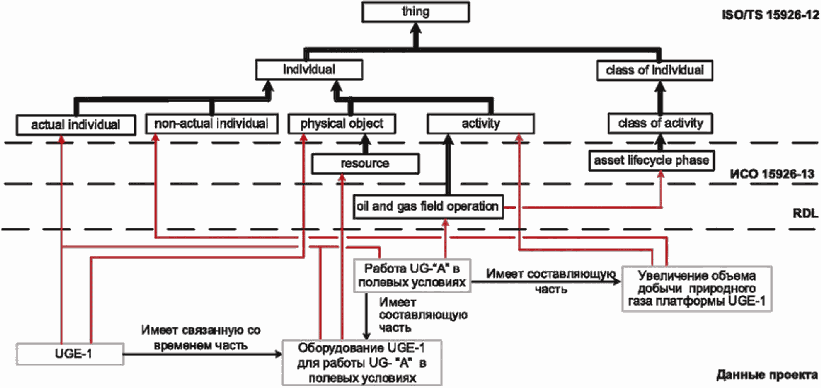

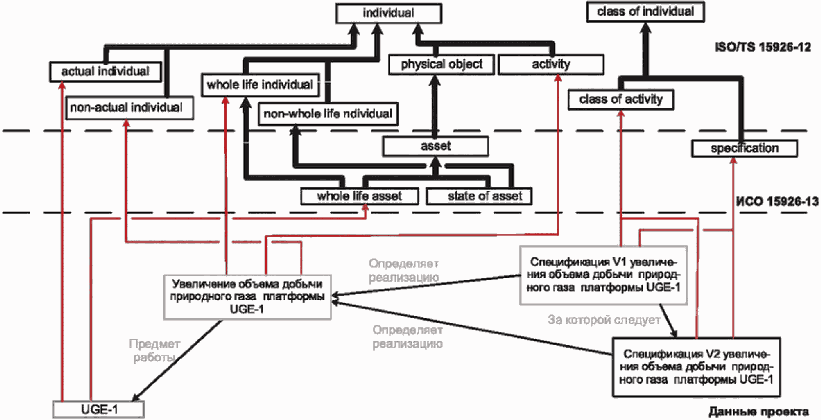

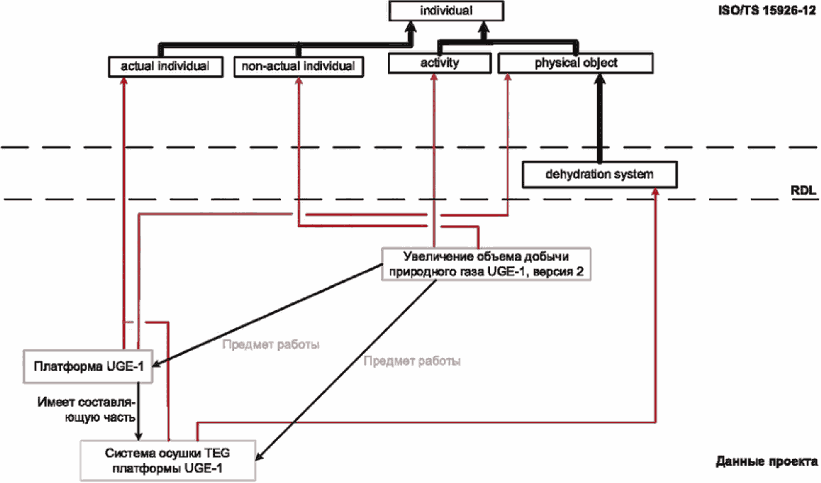

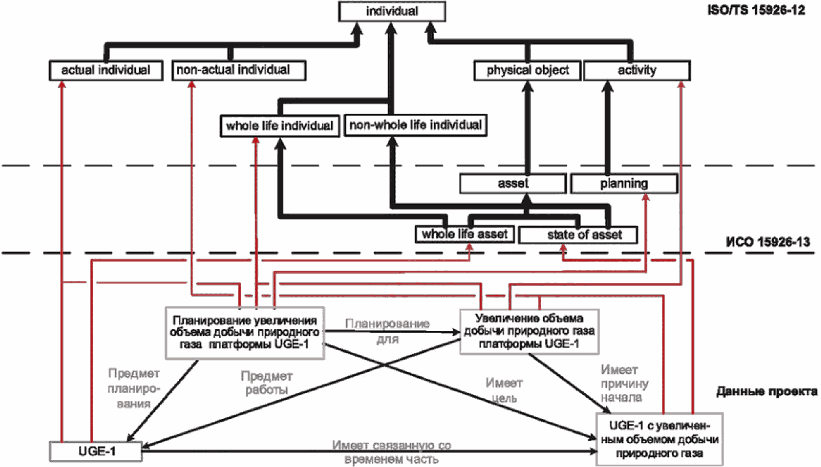

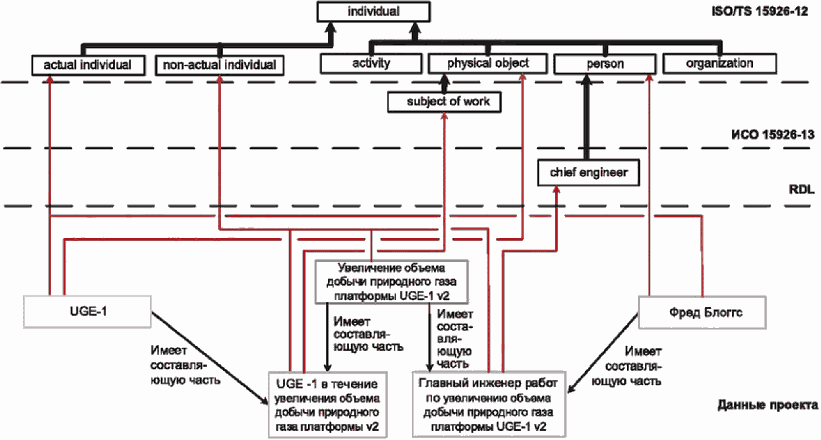

Эти объекты, их классификации и связи показаны на рисунке 10.
5.2.2 Требуемая или предложенная деятельность или спецификация
Представленная объектом activity требуемая или предложенная деятельность определяется своими связями и классификацией.
Пример - В компании UG Oil намереваются до конца ноября 2016 года перестроить систему добычи природного газа на платформе UGE-1, изменив объем добычи со 100 млн фт3 в день на 180 млн фт3 в день.
Записанные требования могут быть представлены следующим образом:
- представленная объектом activity требуемая деятельность: "изменение объема добычи природного газа платформы UGE-1" завершается до конца ноября 2016 года;
- в результате представленной объектом activity деятельности создается представленное объектом state of asset требуемое состояние актива, т.е.:
- представленная объектом temporal part of временная часть
платформы UGE-1;
- обладает объемом добычи природного газа 180 млн
в день.
в день.Это задание требований схематически показано на рисунке 11.
В представленной объектом specification спецификации выражаются отношения и классификации, которые определяют требуемую или предлагаемую представленную объектом activity деятельность как единичную классификацию.
Примечание - Выражение определения требуемой или предложенной представленной объектом activity деятельности как единичной классификации упрощает представление множественных версий определения.
По мере выполнения деятельности по планированию создаются определения представляемых объектами activity деятельностей, которые обеспечивают выполнение требований. Представленная объектом specification спецификация для предложенной деятельности может содержать:
- схему деления полной представленной объектом activity деятельности на составляющие части;
- классификацию представленных объектами activity составляющих деятельностей относительно представленной объектом activity breakdown structure схемы деления деятельностей;
- представленные объектами resource ресурсы, требуемые для составляющих деятельностей относительно представленной объектом resource breakdown structure схемы деления ресурсов;
- зависимости последовательности между представленными объектами activity составляющими деятельностями;
- предлагаемые времена начала и завершения представленных объектами activity составляющих деятельностей.
Пример - Компания UG Oil планирует изменить существующую на платформе UGE-1 систему добычи природного газа. Первоначально предлагалось увеличить объем добычи со 100 млн фт3 в день до 180 млн фт3 в день до конца ноября 2016 года. Впоследствии появилось новое предложение увеличить объем добычи до 200 миллионов кубических футов в день до конца декабря 2016 года.
Существуют следующие две спецификации:
- представленная объектом specification спецификация версии 1, являющаяся подклассом:
- деятельности, завершенной до конца ноября 2016 года,
- деятельности, которая создает состояние UGE-1 с объемом добычи
180 млн
природного газа в день;
природного газа в день;- представленная объектом specification спецификация версии 2, являющаяся подклассом:
- деятельности, которая завершена до конца декабря 2016 года,
- деятельности, которая создает состояние UGE-1 с объемом добычи
200 млн
природного газа в день.
природного газа в день.Между двумя спецификациями существует отношение succeeded by (следует за). Объекты и их связи показаны на рисунке 12.
5.2.3 Альтернативные спецификации
Для представленной объектом activity требуемой деятельности могут быть заданы представленные объектами activity предлагаемые альтернативные деятельности. Для каждой предлагаемой деятельности существует представленная объектом specification спецификация. Связь между двумя представляющими альтернативные спецификации объектами specification задается посредством отношения specification has alternative (для спецификации существует альтернатива).
Пример - Для изменения платформы UGE-1, предполагающего достижение объема добычи природного газа 200 млн фт3 в день до конца декабря 2016 года, разработаны две представленные объектами specification альтернативные спецификации - спецификация версии 2a и спецификация версии 2b. Впоследствии спецификация версии 2b выпущена как часть представленного объектом schedule расписания версии 2.3.
Между двумя спецификациями существует отношение, представленное объектом specification has alternative (спецификация имеет альтернативный вариант). Объекты и их связи показаны на рисунке 13.
5.3.1 Определение расписания
Представленное объектом schedule расписание является представленным объектом information content информационным содержанием, определяющим то, какая работа должна быть выполнена. Представленное объектом schedule расписание содержит определение спецификации (представленной объектом specification) предложенной деятельности, представленной объектом activity.
Примечания
1 Представленное объектом schedule расписание может быть частью договора и может содержать дополнительную информацию, имеющую отношение к выполнению договора.
2 Представленное объектом schedule расписание может содержать такие доступные для чтения человеком документы, как электронные таблицы и формальные описания, определенные такими стандартами, как настоящий стандарт.
Представленное объектом schedule расписание и представленные объектом specification спецификация, определяемая расписанием, создаются в ходе выполнения представленной объектом planning деятельности по планированию.
Примечание - В пределах представленной объектом planning деятельности по планированию в целом, представленное объектом schedule расписание и представленная объектом specification спецификация могут быть разработаны разными людьми в разное время.
Пример - В ходе выполнения представленной объектом planning деятельности по планированию "планирование увеличения объема добычи природного газа для платформы UGE-1" для работ, которые должны быть выполнены в июне 2016 года, создается представленная объектом specification спецификация версии 2. Эта спецификация включена в представленное объектом schedule расписание версии 2.3, созданное в июле 2016 года. Эти объекты с их связями показаны на рисунке 14.
5.3.2 Уровень расписания
В процессе планирования расписания находятся на разных уровнях, и они классифицируются в соответствии со своими уровнями.
Примечание - В настоящем стандарте уровни расписаний не стандартизованы, но определения уровней могут содержаться в справочной библиотеке данных. Общие уровни расписания и их использование описаны в приложении D.
Пример - В примере 5.3.1 расписание версии 2.3 создано в июле 2016 г. Такое расписание относится к уровню 3 "график согласования проекта". Это показано на рисунке 15.
В справочной библиотеке данных содержатся подклассы представляющего расписание объекта schedule. Эти подклассы классифицированы как члены представляющего уровень расписания объекта schedule level.
Пример - Все подклассы расписания "мастер-расписание проекта", "общий график проекта" и "график согласования проекта" являются членами уровня расписания. Это показано на рисунке 16.
Представленное объектом schedule расписание, которое задано для того уровня подробности, на котором в расписание включаются наряды на работу, является расписанием нарядов на работы, представленным объектом schedule for work order.
5.3.3 Роль расписания
Различные представленные объектами schedule расписания играют различные роли по отношению к представленной объектом planning деятельности по планированию. Роль показывается типом связи между представляющим деятельность по планированию объектом planning и представляющим расписание объектом schedule. В настоящем стандарте содержатся определения следующих ролей:
- имеет базовое расписание (has baseline schedule);
- имеет текущее расписание (has current schedule).
Примечание - В справочной библиотеке данных (RDL) могут быть определены другие роли. Общие роли включают:
- пересмотренное расписание (has revised schedule);
- расписание в реальном времени (has live schedule).
Представленное объектом schedule расписание не всегда играет одну и ту же роль. Представленное объектом schedule расписание не меняется, а меняется представленная объектом planning деятельность по планированию. Следовательно, роль устанавливается отношением с представленной объектом planning деятельностью по планированию.
Создание расписания v2.3 изменения объема добычи природного газа для платформы UGE-1 в июле 2016 г.
Примечание - Такая связь (отношение) как текущее расписание, представленное отношением current schedule, обычно используется для привязанной ко времени части общей представленной объектом planning деятельности по планированию.
Пример - "Расписание увеличения объема добычи природного газа платформы UGE-1 версии 2.3" в ходе деятельности по планированию принято 1 июля 2016 г. в качестве базового. Первоначально это расписание являлось и базовым, и текущим. 13 сентября 2016 г. расписание версии 2.3 перестало быть текущим расписанием и было заменено в этом качестве расписанием версии 2.4. Это представлено следующими объектами:
- "планирование увеличения объема добычи природного газа платформы UGE-1": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий существующий индивид;
- "планирование увеличения объема добычи природного газа платформы UGE-1 после 1 июля 2016 г.": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий существующий индивид;
- "планирование увеличения объема добычи природного газа платформы UGE-1 с 1 июля 2016 г. по 13 сентября 2016 г.": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий существующий индивид;
- "планирование увеличения объема добычи природного газа платформы UGE-1 после 13 сентября 2016 г.": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий существующий индивид;
- "расписание увеличения объема добычи природного газа платформы UGE-1 версии 2.3": объект schedule, представляющий расписание;
- "расписание увеличения объема добычи природного газа платформы UGE-1 версии 2.4": объект schedule, представляющий расписание.

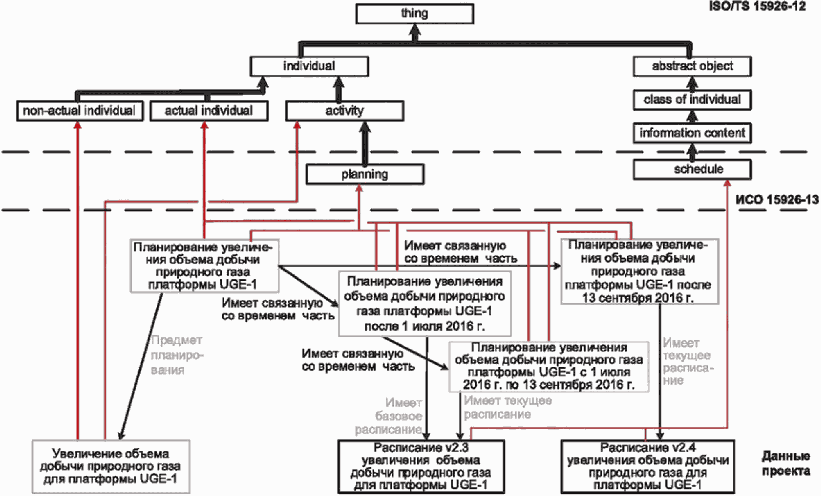

Эти объекты с их классификацией и связями показаны на рисунке 17.
Периоды времени, на протяжении которых представленное объектом schedule расписание является базовым расписанием или текущим расписанием, задаются указанием начального и конечного времени той представленной объектом planning деятельности по планированию, которая связана с расписанием отношением has baseline schedule (имеет базовое расписание) или has current schedule (имеет текущее расписание).
Способ, которым меняются со временем представленные объектами specification спецификации и представленные объектами schedule расписания, относящиеся к представленной объектом activity требуемой деятельности, записывается с помощью их отношений с представленной объектом planning деятельности по планированию.
Примеры
1 Представлено на рисунке 17.
Для любой представленной объектом activity деятельности может быть записано следующее:
- представленный объектом period of time период времени, на протяжении которого выполняется деятельность;
- представленное объектом person лицо, выполняющее деятельность, или представленная объектом organization организация, выполняющая деятельность;
- представленные объектами information object информационные объекты, на которые ссылается деятельность.
24 ноября 2016 г. на основе "графика согласования проекта" создан "общий график проекта". Объекты будут следующие:
- "увеличение объема добычи природного газа платформы UGE-1": объект activity, представляющий деятельность, и объект non-actual individual, представляющий не существующий индивид;
- "планирование увеличения объема добычи природного газа платформы UGE-1": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий существующий индивид;
- "создание 4 ноября 2016 г. общего графика проекта увеличения объема добычи природного газа платформы UGE-1": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий существующий индивид;
- "график согласования проекта увеличения объема добычи природного газа платформы UGE-1 версии 2.3 от 2016-11-04": объект schedule, представляющий расписание;
- "общий график проекта увеличения объема добычи природного газа для платформы UGE-1 версии 2.3 от 2016-11-04": объект schedule, представляющий расписание.

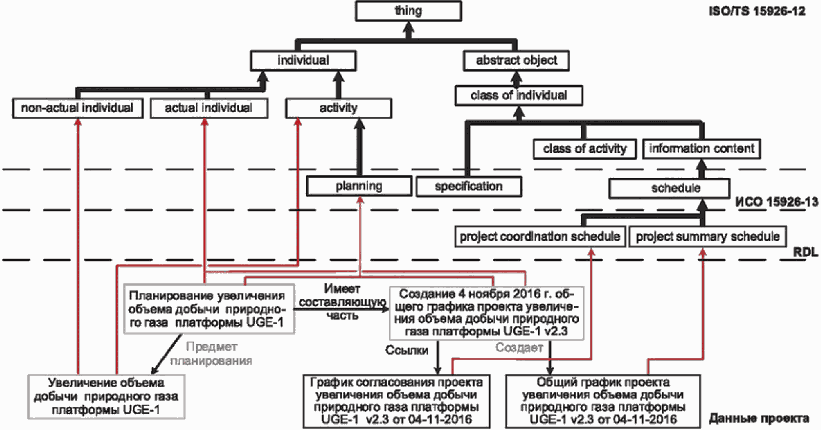

Эти объекты, с их классификацией и связями, показаны на рисунке 18.
В ходе выполнения деятельности для предложенной реализации создается представленная объектом specification спецификация требования.
Представленная объектом activity фактическая деятельность имеет с представленной объектом specification спецификацией отношение follows specification (соответствует спецификации).
Примечание - Отношение follows specification (соответствует спецификации) не означает, что представленная объектом activity деятельность является членом класса, определяемого представленной объектом specification спецификации. Это означает, что деятельность является преднамеренной.
Объект actual activity, представляющий фактическую деятельность, связан с объектом activity, представляющим требуемую деятельность, отношением fulfils (выполняет).
Примечание - Наличие отношения fulfils (выполняет) не означает, что фактическая деятельность, представленная объектом activity, выполняет требования. Это означает то, что эта деятельность имеет место.
По мере продвижения работы:
- записываются такие свойства представленной объектом activity фактической деятельности, как процент завершенности, используемые ресурсы и расход;
- на основе состояния текущей деятельности в представленной объектом planning деятельности по планированию пересматривается спецификация.
Свойства представленной объектом activity фактической деятельности меняются со временем и записываются во временных частях объекта activity, представляющего фактическую деятельность.
Деятельность планирования имеет представленное объектом monitors отношение отслеживания с фактической деятельностью, которая соответствует спецификации.
Пример - Деятельность "фактического увеличения объема добычи природного газа платформы UGE-1" связана отношением fulfils (выполняет) с требуемой деятельностью "увеличения объема добычи природного газа платформы UGE-1". Связанная со временем часть "фактическое увеличение объема добычи природного газа платформы UGE-1 на 13 сентября 2016 г." имеет представленное отношением follows specification отношение связи со спецификацией, "спецификация версии 2 увеличения объема добычи природного газа платформы UGE-1", входящей в "расписание версии 2.3 увеличения объема добычи природного газа платформы UGE-1". На 13 сентября 2016 г. "фактическое увеличение объема добычи природного газа платформы UGE-1" завершено на 50%.
Объекты, посредством которых записываются представленная объектом activity требуемая деятельность и процент ее завершенности, представленная объектом planning деятельность по планированию и представленное объектом schedule расписание, будут следующие:
- "увеличение объема добычи природного газа платформы UGE-1": представляющий деятельность объект activity и представляющий несуществующий индивид объект non-actual individual;
- "действительное увеличение объема добычи природного газа платформы UGE-1": представляющий деятельность объект activity и представляющий существующий индивид объект actual individual;
- "фактическое увеличение объема добычи природного газа платформы UGE-1 на 13 сентября 2016 г.": объект actual activity, представляющий фактическую деятельность;
- "планирование увеличения объема добычи природного газа платформы UGE-1": объект planning, представляющий деятельность по планированию, и объект actual activity, представляющий фактическую деятельность;
- "спецификация v 2 увеличения объема добычи природного газа платформы UGE-1": объект specification, представляющий спецификацию;
- "расписание v 2.3 увеличения объема добычи природного газа платформы UGE-1": объект schedule, представляющий расписание.

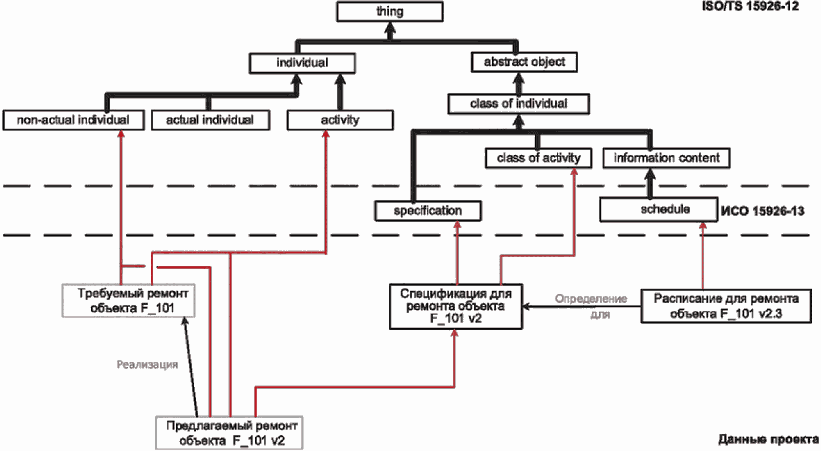

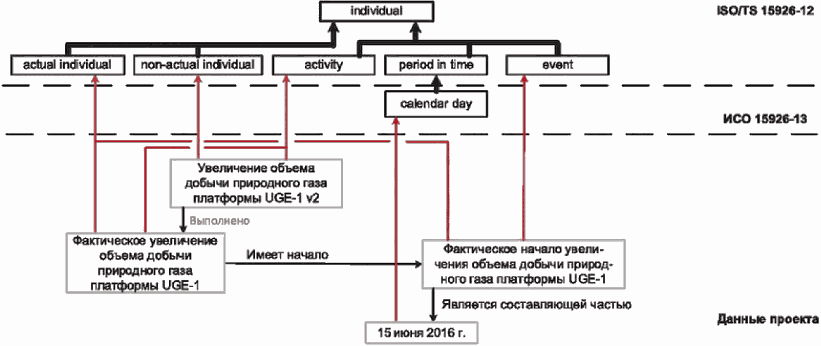

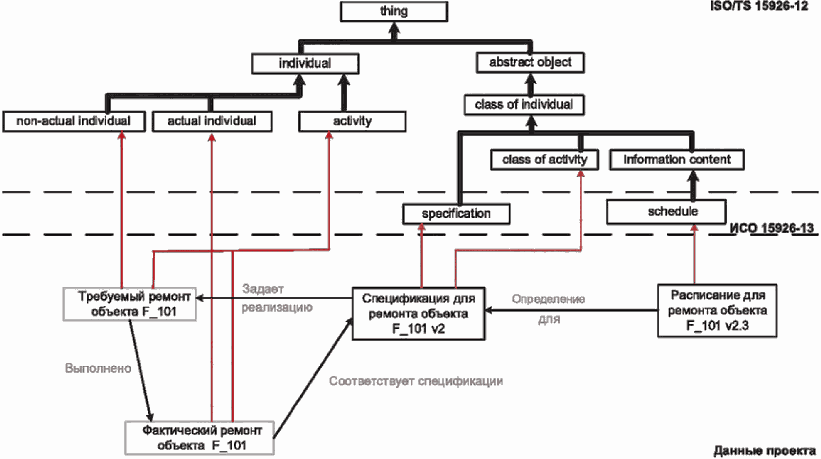

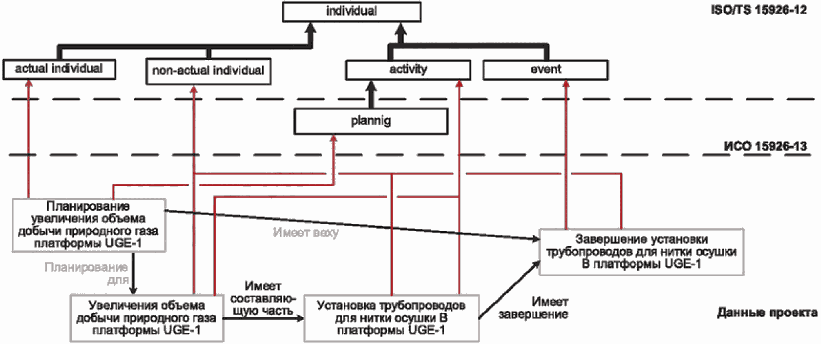

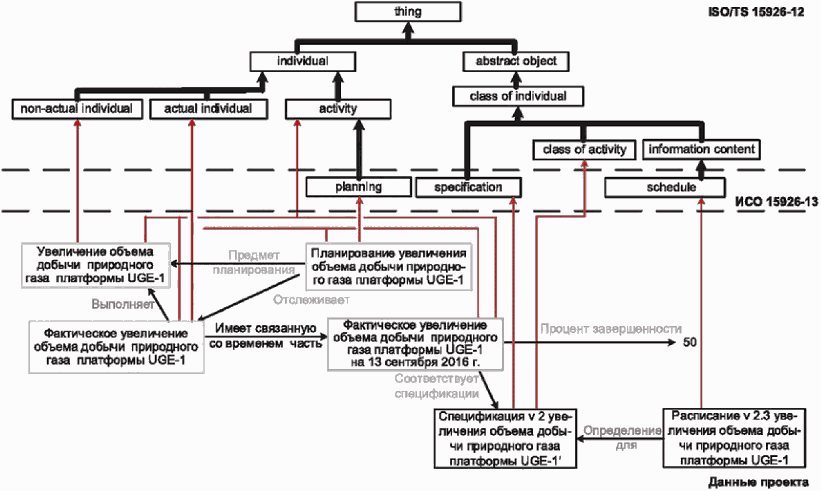

Эти объекты с их классификацией и связями показаны на рисунке 19.
для выполнения требования
5.6.1 Части деятельности и их уровни
Для деятельности существуют более мелкие входящие деятельности. Деятельность классифицируется в соответствии с ее размером и уровнем.
Примечания
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: имеется в виду Приложение D, а не O. |
1 Такая классификация деятельности в соответствии с ее размером и уровнем, как "проект", "этап проекта", "пакет работ" и "задача", не стандартизована в настоящем стандарте. Но определение этой классификации может содержаться в справочной библиотеке данных. Общие уровни представленных объектами activity деятельностей и их использование описаны в приложении O.
2 Для применяемого при планировании программного обеспечения требуется явное задание деятельности верхнего уровня, представленной объектом activity и составляющих деятельностей, для которых будет создаваться расписание. В "представлении применения расписания", определение которого содержится в 5.17, явно определена двухуровневая структура. Согласно этому определению деятельность верхнего уровня относится к классу проектов, а составляющие деятельности, для которых создается расписание, относятся к классу деятельностей в проекте.
Отношение часть - целое между деятельностями, не относящимися к расписанию, такими как отношения между деятельностью в проекте и этапом проекта и пакетом работ, записывается в "представлении применения расписания" посредством отношения "составляющая часть деятельности", представленного объектом activity part of.
Пример - Частью требуемого проекта "ремонт объекта F_101" является пакет работ "заливка бетона для ремонта объекта F_101".
Объекты будут следующие:
- "ремонт объекта F_101": объект project, представляющий проект и объект activity, представляющий деятельность;
- "заливка бетона для ремонта объекта F_10": объект work package, представляющий пакет работ, и объект activity, представляющий деятельность.

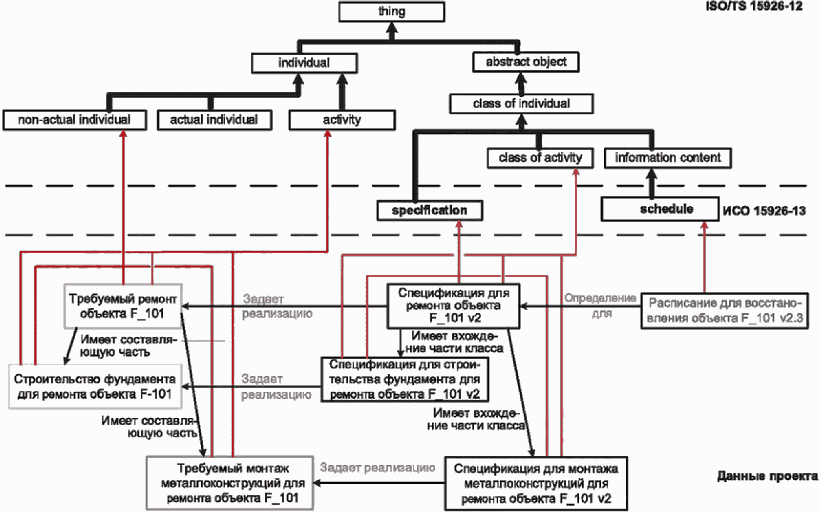

Эти объекты с их классификацией и связями показаны на рисунке 20.
5.6.2 Декомпозиция спецификации
Посредством представляющего спецификацию объекта specification задаются части представленной объектом activity деятельности.
Пример - Отношение class has part occurrence (класс имеет входящую составляющую часть) между представленными объектами specification спецификациями P и A устанавливает, что элемент спецификации A является частью члена спецификации P.
Примечание - Выбор заключается в том, будет ли декомпозиция требуемой деятельности записываться с использованием отношений между деятельностями has part (имеет составляющую часть), отношений между спецификациями class has part occurrence (для класса существует входящая составляющая часть) или с использованием обоих отношений. Определение выбора для "представления применения расписания" дано в разделе 6.
Пример - В представленной объектом specification "версии 2 спецификации ремонта объекта F_101" задано, что спецификация "версия 2 спецификация заливки бетона для ремонта объекта F_101" является составляющей частью.
Объекты будут следующие:
- "ремонт объекта F_101": представляющий деятельность объект activity;
- "спецификация v2 ремонта объекта F_101": представляющий спецификацию объект specification и представляющий класс деятельности объект class of activity;
- "заливка бетона для ремонта объекта F_101": объект activity, представляющий деятельность;
- "спецификация v 2 заливки бетона для ремонта объекта F_101": объект specification, представляющий спецификацию, и объект class of activity, представляющий класс деятельности.

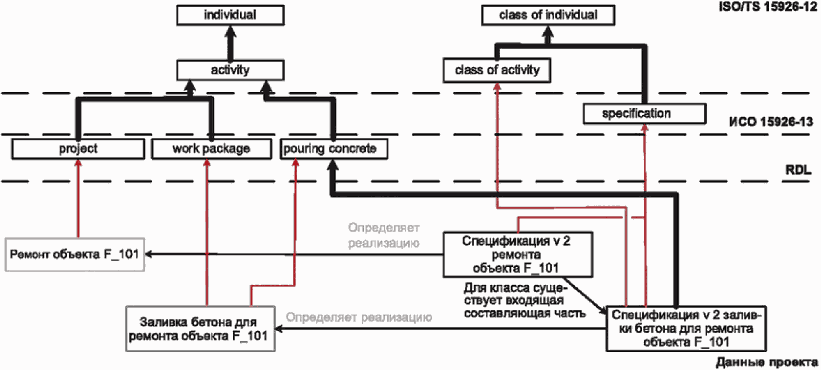

Эти объекты, их классификации и связи показаны на рисунке 21.
5.7.1 Цель деятельности и схема деления деятельности
Представленная объектом activity деятельность может быть классифицирована в соответствии с ее целью.
Примечание - В настоящем стандарте основанные на целях классы представленных объектами activity деятельностей не стандартизованы, но их определения могут содержаться в справочной библиотеке данных (RDL). Такие классы часто могут быть специфичны для предметной области. Классы деятельности, которые имеют значение для целей исследования и производства нефти и газа, включают:
- бурение;
- изоляцию скважины;
- обслуживание скважины;
- передачу скважины;
- пересмотр производственной деятельности.
Представленная объектом activity деятельность, которая является частью целого, может быть классифицирована с помощью класса activity breakdown class, представляющего схему деления деятельностей.
Примечание - Представляющие схемы деления деятельностей классы activity breakdown class не стандартизованы в настоящем стандарте, но их определения могут содержаться в справочной библиотеке данных (RDL).
Пример - Определения представляющих схемы деления деятельностей классов activity breakdown class содержатся в ИСО 19008.
5.7.2 Цель управления деятельностью
Представленная объектом activity деятельность может быть классифицирована на основе цели деловой деятельности. Такие подклассы объекта activity являются членами класса деятельности по целям деловой деятельности, представленного классом class of activity to business objective.
Примечание - Представляющие классификацию деятельностей на основе целей деловой деятельности классы class of activity according to business objective не стандартизованы в настоящем стандарте. Определения этих классов могут содержаться в справочной библиотеке данных (RDL). Такие классы часто специфичны для предметной области. Для разведки и производства нефти и газа имеют значение следующие представляющие классификацию на основе целей деловой деятельности классы class of activity according to business objective:
- повышение извлекаемости нефти и газа;
- обеспечение обычной деловой деятельности;
- осуществление постепенного улучшения;
- радикальные изменения;
- восстановление после катастрофы;
- управление выводом из эксплуатации.
5.7.3 Этап жизненного цикла актива
Деятельность, которая выполняется на главном активе, является частью представленного классом asset lifecycle phase этапа жизненного цикла актива. Подклассы класса asset lifecycle phase задают природу этапа жизненного цикла актива.
Примечание - Подклассы представляющего этап жизненного цикла актива класса asset lifecycle phase не стандартизованы в настоящем стандарте. Определения этих подклассов могут содержаться в справочной библиотеке данных (RDL). Такие классы часто специфичны для предметной области. Для разведки и производства нефти и газа имеют значение следующие подклассы представляющего этап жизненного цикла актива класса asset lifecycle phase:
- разведка нефтегазового месторождения: начинается с выделения компании участка или области и завершается "планированием нефтегазового месторождения";
- планирование нефтегазового месторождения: начинается с признания нефтегазового месторождения коммерческим и завершается "разработкой нефтегазового месторождения";
- разработка нефтегазового месторождения: начинается, когда лицензиат принимает концепцию разработки и заканчивается "эксплуатацией нефтегазового месторождения";
- эксплуатация нефтегазового месторождения: начинается с регулярной добычи и завершается "прекращением работы и выводом из эксплуатации";
- прекращение работы и вывод из эксплуатации нефтегазового месторождения: начинается, когда оператор предоставляет график прекращения работы скважины и завершается "консервацией нефтегазового месторождения";
- удаление нефтяных и газовых месторождений: которая начинается, когда оператор подтверждает решение о консервации полевого оборудования.
Пример - Оборудование UGE-1 (платформа) является для представленного объектом asset lifecycle phase этапа жизненного цикла актива "работа UG в полевых условиях" представленным объектом resource ресурсом. Представленная объектом activity требуемая деятельность "увеличения объема добычи природного газа платформы UGE-1" является составляющей частью представленного объектом asset lifecycle phase этапа жизненного цикла актива. Это показано на рисунке 22.
5.7.4 Риск деятельности
Представленная объектом activity деятельность может быть классифицирована на основе природы риска. Такой подтип представляющего деятельность объекта activity является членом класса activity risk factor, представляющего фактор риска деятельности.
Примечание - Представляющие факторы риска деятельности классы activity risk factor не стандартизованы в настоящем стандарте. Они могут быть стандартизованы в справочной библиотеке данных (RDL). К общим факторам риска относятся "высотные работы", "горячие работы", "подъемные работы" и "работы с мелкозалегающим газом".
Пример - Представленная объектом activity деятельность "замена оборудования кончика раструба платформы UGE-1" относится к классу "высотных работ". Спецификация "спецификация v3 замены оборудования кончика раструба платформы UGE-1" является подклассом "высотные работы". Эти объекты показаны на рисунке 23.

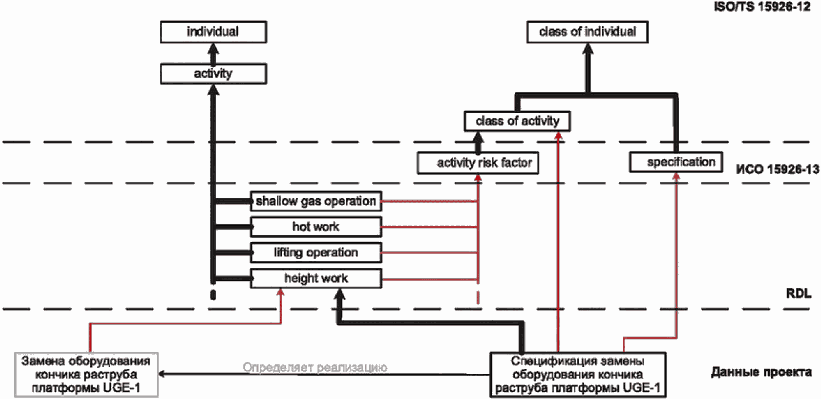

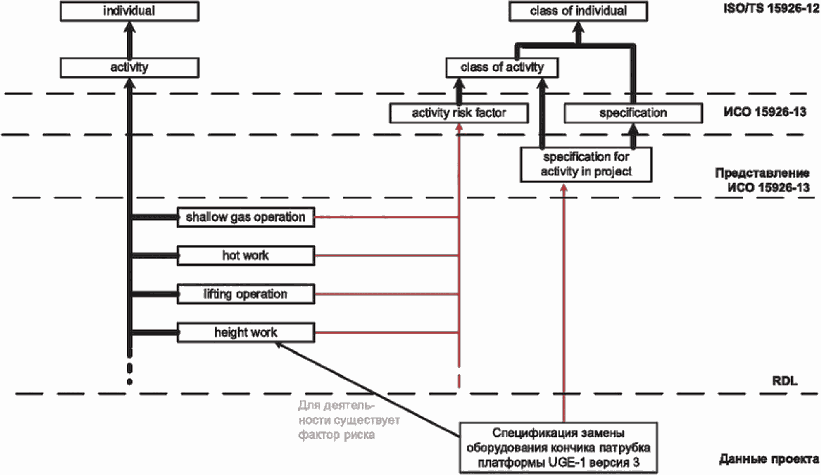

На рисунке 23 как представляющий требуемую деятельность объект activity, так и представляющий спецификацию реализации деятельности объект specification связаны с представляющим фактор риска деятельности объектом activity risk factor. В некоторых случаях для представленной объектом activity требуемой деятельности не обязательно наличие представленного объектом activity risk factor фактора риска деятельности. Вместо этого некоторые из представленных объектами specification спецификаций возможных реализаций содержат представленные объектами activity risk factor факторы риска деятельности, а некоторые не содержат.
5.7.5 Критичность деятельности
Представленная объектом activity деятельность может быть классифицирована в соответствии со своей критичностью. Такой подкласс представляющего деятельность объекта activity является членом представляющего критичность деятельности класса activity criticality.
Примечание - В настоящем стандарте представляющие критичность деятельности классы activity criticality не стандартизованы, но определения критичности могут содержаться в справочной библиотеке данных. Критичность может быть основана на соображениях деловой деятельности, безопасности или воздействия на окружающую среду.
Пример - Представленная объектом activity деятельность "замена оборудования кончика раструба платформы UGE-1" является членом класса "существенно для продолжения работы" (essential for continued operation). Эти объекты показаны на рисунке 24.
5.7.6 Приоритетность деятельности
Представленная объектом activity деятельность может быть классифицирована в соответствии со своим приоритетом. Такой подкласс представляющего деятельность объекта activity является членом представляющего приоритет деятельности класса activity priority.
Примечание - В настоящем стандарте значения представляющих приоритеты деятельности классов activity priority не стандартизованы. Определения значений могут содержаться в справочной библиотеке данных.
Пример - Представленная объектом activity деятельность "замена оборудования кончика раструба платформы UGE-1" относится к классу "high priority" (высокий приоритет). Эти объекты показаны на рисунке 25.
5.7.7 Состояние завершенности деятельности
Представленная объектом activity деятельность может быть классифицирована в соответствии со степенью своей критичности. Такой подкласс представляющего деятельность объекта activity является членом представляющего степень завершенности деятельности класса activity completion status. В настоящем стандарте стандартизованы следующие члены класса activity completion status:
- выполняемая деятельность (active activity);
- завершенная деятельность (completed activity).
Примечания
1 В справочной библиотеке данных могут содержаться определения дополнительных значений представляющих состояния завершенности деятельности классов. Общие состояния включают "заброшена" и "задержана".
2 Обычно представляющий состояние завершенности деятельности класс activity completion status задается для представляющего фактическую деятельность объекта actual activity.

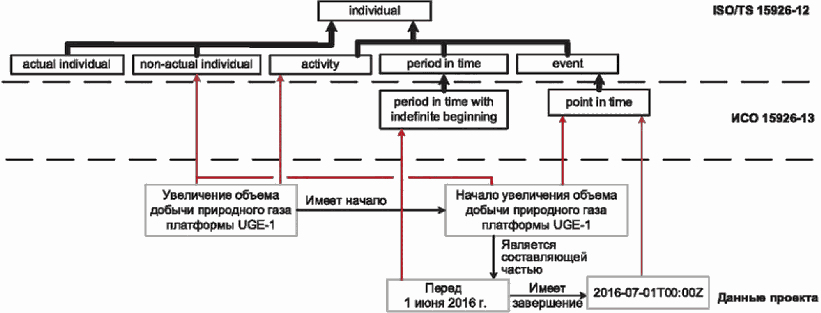

В онтологиях ИСО 15926 отсутствует концепция "сейчас". Вместо этого задается объект activity completion status, представляющий состояние завершенности деятельности для одного из следующих классов:
- индивид полного жизненного цикла, представленный объектом whole life individual;
- индивид неполного жизненного цикла, представленный объектом non-whole life individual, и связанная со временем часть, задающая завершающий момент времени, представленная объектом point in time.
Примечание - Концепция "сейчас" существует в описанном в 6.3 "представлении применения расписания" для фактической деятельности в представлении применения расписания.
Пример - Представленная объектом activity деятельность и представленный объектом actual individual фактический образец "фактическая замена оборудования кончика раструба платформы UGE-1" в апреле 2015 г. находятся в состоянии "в работе" (active) и завершены на 90%. Объекты будут следующие:
- "замена оборудования кончика раструба платформы UGE-1": представляющий деятельность объект activity, представляющий индивид полного жизненного цикла объект whole life individual и представляющий несуществующий индивид объект non-actual individual;
- "фактическая замена оборудования кончика раструба платформы UGE-1": представляющий деятельность объект activity, представляющий индивид полного жизненного цикла объект whole life individual и представляющий существующий индивид объект actual individual;
- "фактическая замена оборудования кончика раструба платформы UGE-1 к маю 2015 г.": представляющий деятельность объект activity, представляющий индивид неполного жизненного цикла объект non-whole life individual и представляющий существующий индивид объект actual individual.

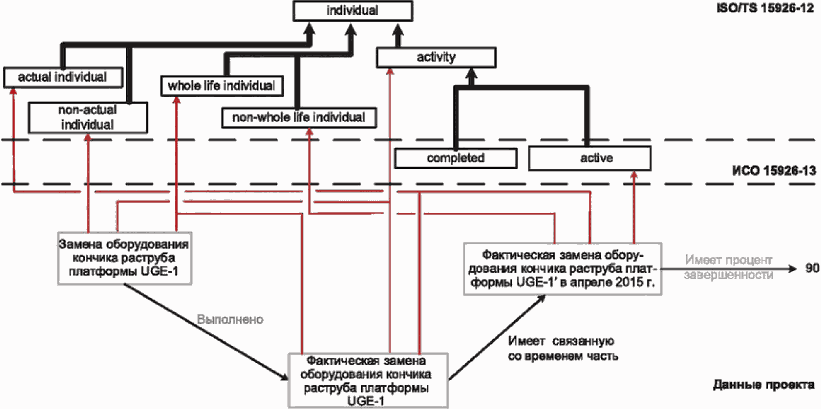

Эти объекты, их классификации и связи показаны на рисунке 26.
Представленная объектом activity деятельность и представленный объектом actual individual действительный индивид "фактическая замена оборудования кончика раструба платформы UGE-1" в мае 2015 г. имеет представленное объектом completed activity состояние полного завершения. Может быть записан завершающий момент времени для представленной объектом activity деятельности в целом. Также окончательное состояние может быть записано так, как это показано на рисунке 27.
5.7.8 Состояние деятельности по планированию
Результатом представленной объектом planning деятельности по планированию является представленная объектом activity деятельность, для которой отношение с представляющим состояние планирования деятельности классом activity planning status имеет значение planning for (планируется для). Членами класса activity planning status являются:
- планирование - должно планироваться (planning - to be planned);
- планирование - планируется (planning - under planning);
- планирование - отменено (planning - cancelled);
- планирование - готово к выполнению (planning - ready for execution).
Это подклассы представленной объектом planning деятельности по планированию, соответствующие состоянию, которое при выполнении деятельности по планированию задается деятельности, связанной отношением planning for (планируется для).
Примечания
1 В справочной библиотеке данных (RDL) могут содержаться дополнительные определения представляющих состояние планирования деятельности классов activity planning status.
2 Состояние представленной объектом activity требуемой деятельности со временем может меняться. Следовательно, различные связанные со временем части представляющего деятельность по планированию объекта planning могут быть членами различных экземпляров класса activity planning status.
3 Различные деятельности планирования могут приводить к одним и тем же представленным объектами activity одновременным требуемым деятельностям, имеющим различающиеся состояния.

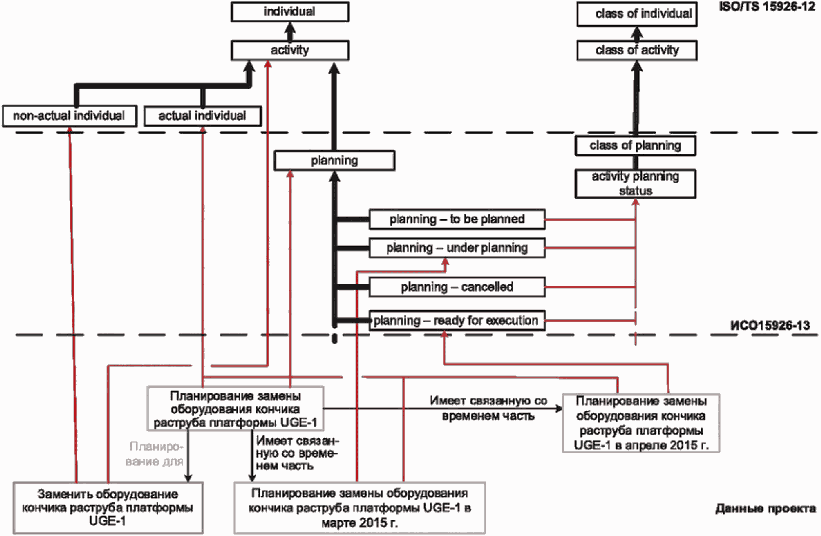

Пример - Представленная объектом activity требуемая деятельность "заменить оборудование кончика раструба платформы UGE-1" в марте 2015 является "планируемой", а в апреле 2015 г. является "готовой к выполнению". Это показано на рисунке 28.
5.8.1 Спецификация ресурса
Представленный объектом physical object физический объект, используемый для выполнения представленной объектом activity деятельности является представленным объектом resource ресурсом.
Примечания
1 Представленный объектом physical object физический объект существует до и после представленной объектом activity деятельности. Таким образом, представляющий ресурс объект resource является связанной со временем частью жизненного цикла представляющего физический объект объекта physical object. Сведения об источнике представленного объектом resource ресурса могут быть записаны с помощью более ранних связанных со временем частей представляющего физический объект объекта physical object.
2 Представляющий ресурс объект resource соответствует элементу ProjectResource в XML-схеме UN/CEFACT (см. приложение G).
Представленная объектом activity требуемая или предлагаемая деятельность требует представленных объектами resource ресурсов. Это выполняется посредством представленной объектом фактической деятельности, имеющей представленные объектами resource фактические ресурсы.
Представленный объектом resource ресурс классифицируется и имеет заданную величину.

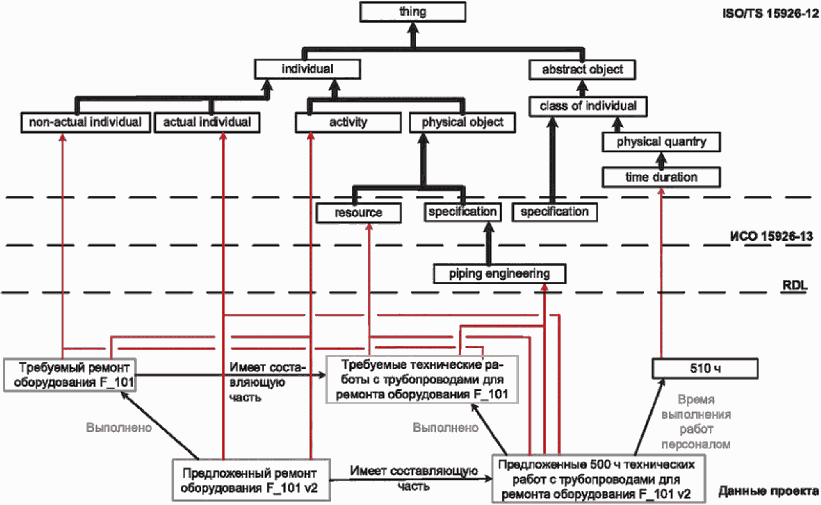

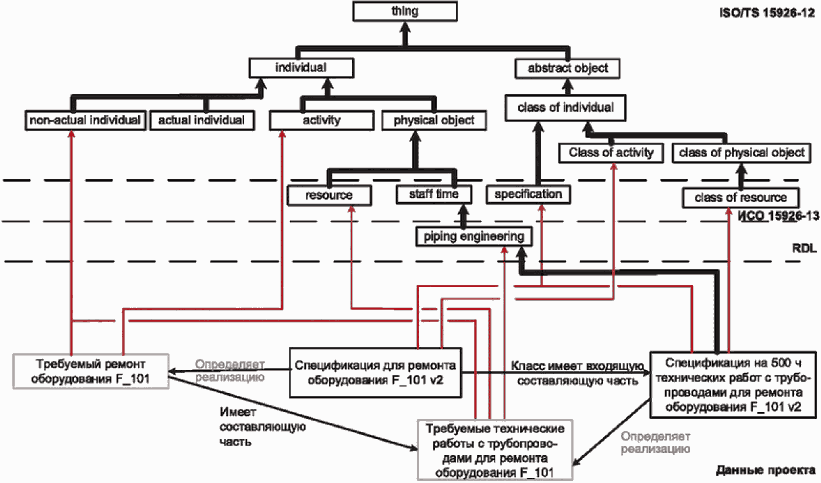

Пример - Для требуемого ремонта оборудования F_101 требуется представляемый объектом resource ресурс технических работ с трубопроводами. Во 2-й версии предложений по ремонту оборудования F_101 задан ресурс в 500 ч технических работ с трубопроводами. Это показано на рисунке 29.
с трубопроводной техникой

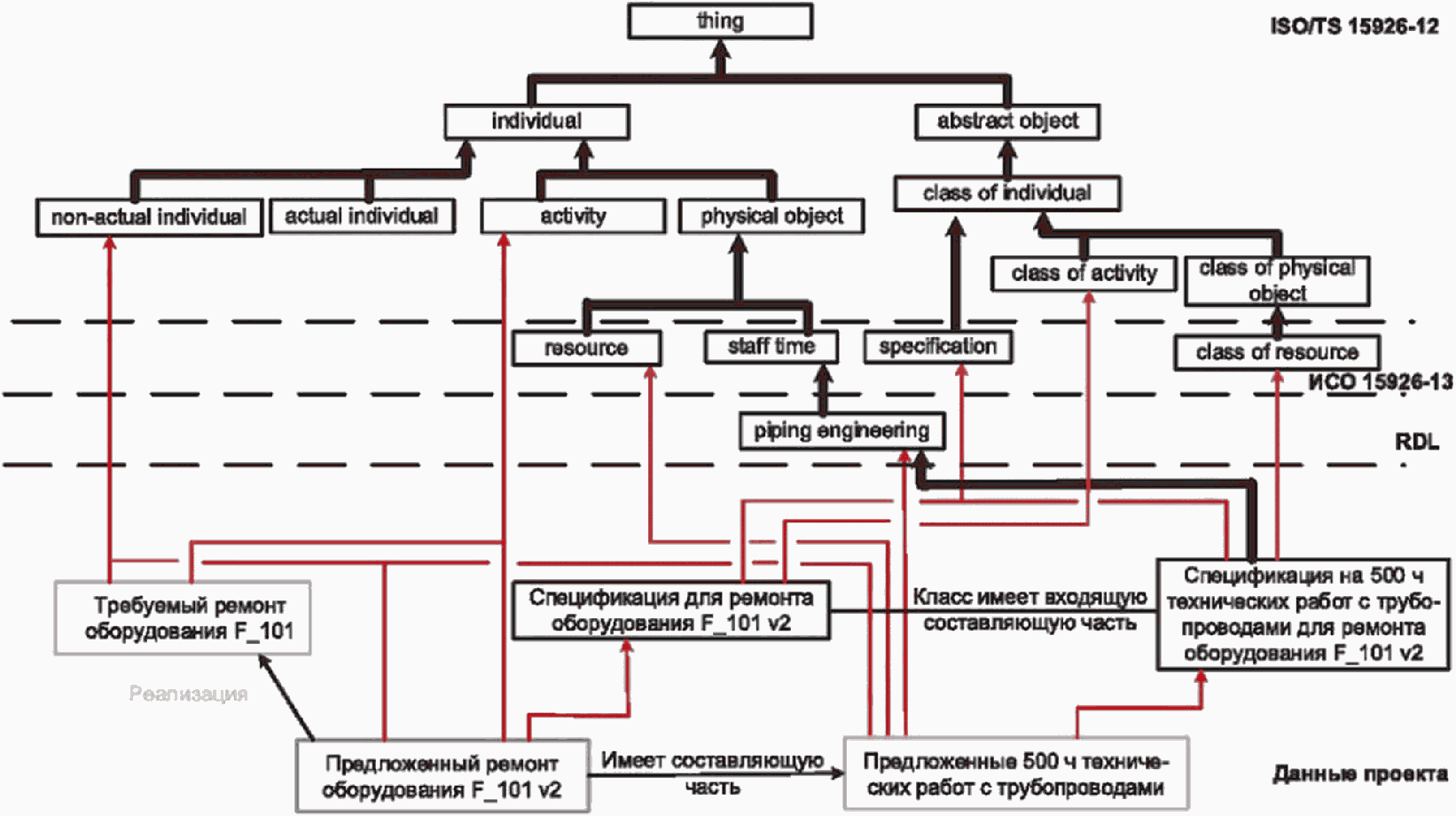

Для фактического ремонта оборудования F_101, удовлетворившего требованию, использован ресурс времени на работу с трубопроводной техникой в размере 510 ч. Это показано на рисунке 30.
Описание классификации и значений свойств представленного объектом resource ресурса может быть обеспечено объектом specification, представляющим спецификацию.
Пример - Предложенная в качестве представленного объектом resource ресурса система трубопроводов из примера, представленного на рисунке 30, определяется представленной объектом specification спецификацией, как это показано на рисунке 31.
Представленная объектом specification спецификация "версия 2 спецификации на 500 ч технических работ с трубопроводами для ремонта оборудования F_101", показанная на рисунке 31, выполненная в доступной для компьютерной обработки форме, устанавливает для каждого члена этого класса отношение duration of staff time (продолжительность рабочего времени) 500 ч.
Представляющий спецификацию для предложенного ресурса технических работ с трубопроводами объект specification может быть непосредственно связан с требованием ресурса. Это показано на рисунке 32.
трубопроводной техники
5.8.2 Схема деления ресурсов
Представленные объектами resource ресурсы для представленной объектом activity деятельности, которая является составляющей частью целого, могут быть классифицированы с помощью представляющего схему деления ресурсов класса resource breakdown class.
Примечание - Представляющие схемы деления ресурсов resource breakdown class классы не стандартизованы в настоящем стандарте. Определения классов могут содержаться в справочной библиотеке данных (RDL). Классы схем деления ресурсов часто связаны с кодами и могут называться "коды ресурсов".
Пример - Определения представленных классом resource breakdown class классов схем деления ресурсов содержатся в ИСО 19008.
5.8.3 Доступный физический объект для ресурса

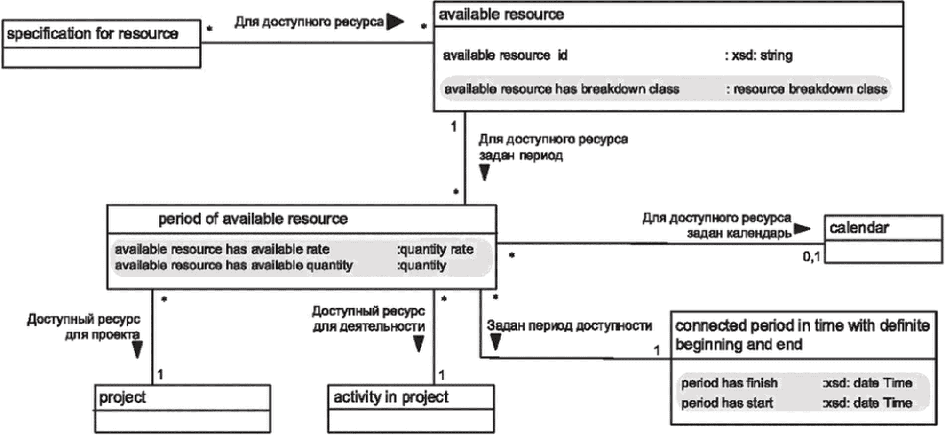

Представленный объектом resource ресурс для предложенной деятельности, представленной объектом activity, - это роль представленного объектом physical object физического объекта. Этот объект в данной роли доступен только для некоторых периодов времени, представленных объектами period of time.
Примечание - Для представленного объектом physical object физического объекта может существовать представленный объектом calendar календарь доступности. Также представленный объектом physical object физический объект может быть доступен только на заданных периодах времени, представленных объектами period of time.

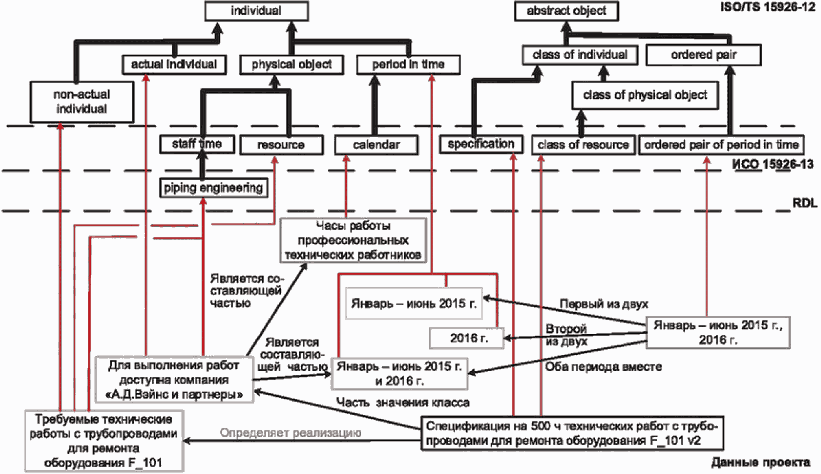

Пример - Для требуемого ремонта оборудования F_101 требуется представленный объектом resource ресурс технических работ с трубопроводами. Во 2-й версии предложений по ремонту оборудования F_101 задан представленный объектом resource ресурс в 500 ч технических работ с трубопроводами, предоставленными компанией "А.Д.Вэйнс и партнеры".
Для рабочего времени компании "А.Д.Вэйнс и партнеры" задан представленный объектом calendar календарь "часы работы профессиональных технических работников". Рабочее время выполнения технических работ с трубопроводами доступно с января до июня 2015 г. и в 2016 г., но не доступно с июля до декабря 2015 г., когда оно полностью выделено для другого проекта. Эти объекты, их классификации и связи показаны на рисунке 33.
5.8.4 Ресурсы основанные на количестве и на времени
Представленный объектом resource ресурс может быть классифицирован в зависимости от того, как определяется его величина:
- ресурс, основанный на количестве (quantity based resource): представленный объектом resource. Основанный на количестве ресурс определяется своей природой и тем, как долго он необходим.
Пример - Для оборудования F_101 требуется следующее количество представленных объектами resource имеющих количественное измерение ресурсов:
- 500 ч - трудоемкость работ с трубопроводами;
- 100 т стальных труб;
- ресурс, основанный на времени (time based resource): ресурс, основанный на времени, определяется своей природой и тем, как долго он необходим.
Пример - Для ремонта оборудования F_101 требуются следующие представленные объектами resource основанные на времени ресурсы:
- одна дежурная спасательная лодка на время выполнения проекта;
- два автокрана с безопасной полезной нагрузкой 10 т на 90 ч.
Эти подклассы представляющего ресурс объекта resource являются членами класса ресурса по количеству и времени (class of resource by quantity and time).
5.8.5 Расходуемые материалы и оборудование
Представленный объектом resource ресурс может быть классифицирован в соответствии с тем, расходуется ли он в процессе выполнения деятельности или является оборудованием, используемым для выполнения деятельности следующим образом:
- расходуемый материальный ресурс (consumable material resource): представленный объектом resource ресурс, который расходуется в ходе выполнения деятельности и который перестает существовать после завершения деятельности.
Пример - Для ремонта оборудования F_101 требуются следующие расходуемые материальные ресурсы (consumable material resource):
- 100 т стальных труб.
- ресурс в виде оборудования (equipment resource): оборудование, необходимое для выполнения деятельности.
Пример - Для ремонта оборудования F_101 требуются следующие ресурсы в виде оборудования:
- сварочный генератор 400А.
5.8.6 Использование ресурса, основанного на количестве
Количество представленного объектом resource ресурса, основанного на количестве, используемого в представленной объектом activity деятельности, позволяет определить меру продвижения деятельности.
Пример - В представленной объектом specification 2-й версии спецификации заливки бетона для ремонта оборудования F_101 в качестве представленного объектом resource ресурса задано 200 т бетонной смеси. Объекты будут следующие:
- "требуемая заливка бетона при ремонте оборудования F_101": представляющий несуществующий индивид объект non-actual individual и представляющий деятельность объект activity;
- "версия 2 спецификации заливки бетона для ремонта оборудования F_101": объект specification, представляющий спецификацию, и объект class of activity, представляющие класс деятельности;
- "требуемая бетонная смесь для ремонта оборудования F_101": объект non-actual individual, представляющий несуществующий индивид, и объект resource, представляющий ресурс;
- "спецификация версии 2 бетонной смеси для ремонта оборудования F_101": объект specification, представляющий спецификацию, и объект class of resource, представляющий класс ресурсов.

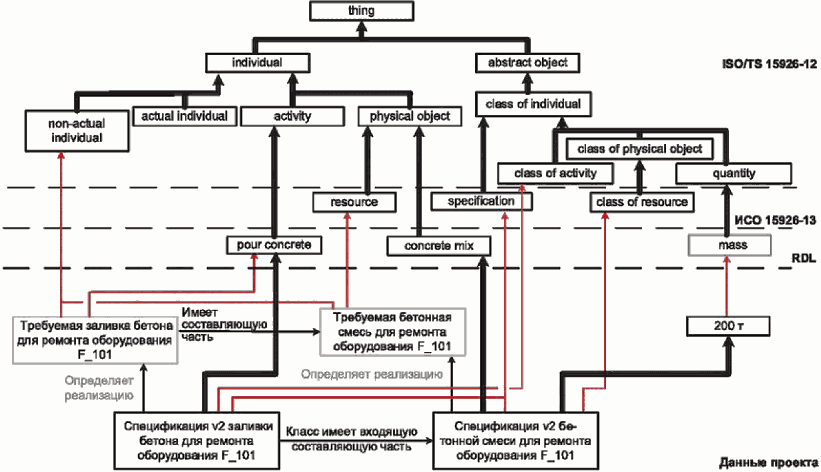

Эти объекты, их классификации и связи показаны на рисунке 34.
Представленный объектом resource ресурс, имеющий количественное измерение, используется по мере выполнения представленной объектом activity деятельности. За период до 2015-05-04 для фактической заливки бетона использовано 50 т бетонной смеси. Это соответствует использованию 25% ресурса. Дополнительные объекты будут следующие:
- "фактическая заливка бетона при ремонте оборудования F_1.01": объект actual individual, представляющий существующий индивид, и объект activity, представляющий деятельность;
- "фактическая заливка бетона при ремонте оборудования F_101 на 2015-05-04": объект actual individual, представляющий существующий индивид, и объект activity, представляющий деятельность;
- "фактическая бетонная смесь для ремонта оборудования F_101": объект actual individual, представляющий существующий индивид, и объект resource, представляющий ресурс;
- "фактическая бетонная смесь для ремонта оборудования F_101, использованная на 2015-05-04": объект actual individual, представляющий существующий индивид, и объект resource, представляющий ресурс.

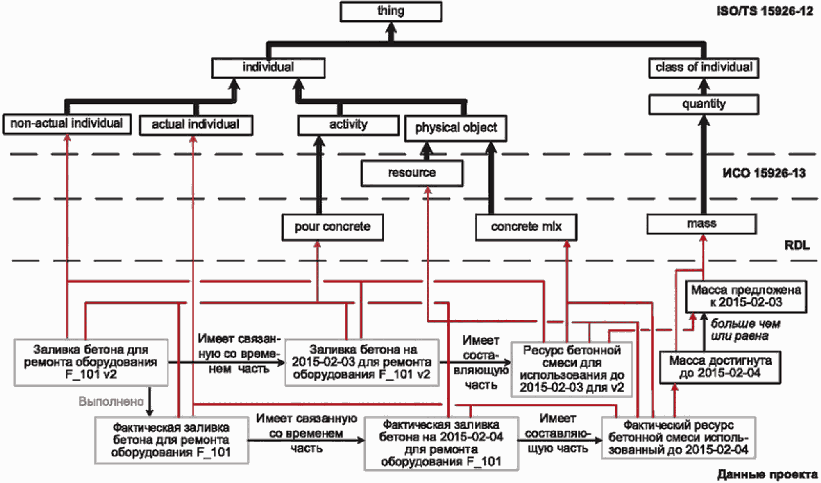

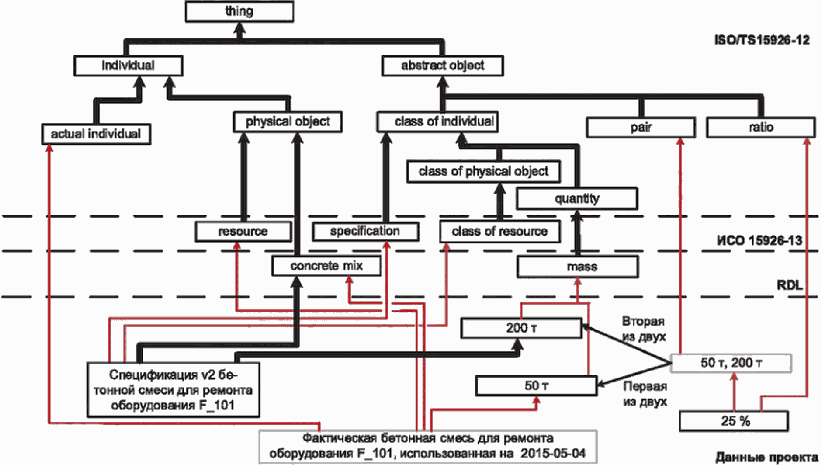

Эти объекты с их классификацией и связями показаны на рисунке 35.
Отношение массы бетонной смеси, использованной на 2015-05-04, к массе бетонной смеси, заданной в спецификации, показывает меру продвижения работы. Это изображено на рисунке 36.
к количеству материала в спецификации
5.8.7 Рабочий центр и организационный уровень
Представленный объектом work centre рабочий центр является предоставляемым представленной объектом organization организации ресурсом для выполнения представленной объектом activity деятельности.
Примечание - В справочной библиотеке данных (RDL) могут быть определены такие подтипы представляющего рабочий центр объекта work centre, как "главный рабочий центр" (main work centre) или "действующий рабочий центр" (operational work centre).
Для задания размера и уровня представленной объектом organization организации могут быть определены подклассы организации.
Примечание - Подтипы представляющего организацию объекта organization не стандартизованы в настоящем стандарте, но они могут быть определены в справочной библиотеке данных (RDL). В число общих подклассов входят "отдел" (department) и "бригада" (team).

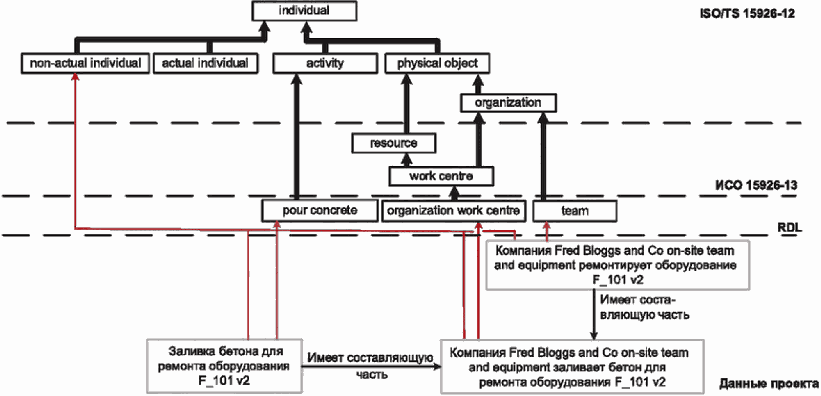

Пример - Компания Fred Bloggs and Co. on-site team and equipment при заливке бетона при ремонте оборудования F_101 является "действующим рабочим центром". Это показано на рисунке 37.
5.8.8 Рабочее время и профессия
Представленное объектом staff time рабочее время является физическим объектом, представленным объектом physical object. Физический объект является ресурсом, представленным объектом resource.
Объект, являющийся членом класса, представленного объектом staff time класса рабочих времен объекта, имеет представляющее связь с продолжительностью рабочего времени отношение staff time has duration с представляющим продолжительность времени объектом time duration.
Примечания
1 Для представления продолжительности времени посредством объекта time duration могут быть использованы такие единицы измерения, как часы, или посредством строкового представления, определение которого содержатся в ИСО 8601.
2 Для представления продолжительности посредством объекта duration могут быть использованы такие единицы измерения, как часы, или посредством строкового представления, определение которого содержится в ИСО 8601.
Представленное объектом staff time рабочее время может классифицироваться в соответствии с требуемой технической квалификацией. Эти классы являются экземплярами представляющего профессию класса discipline.
Примечания
1 Представляющие профессию объекты discipline не стандартизованы в настоящем стандарте, но их определения могут содержаться в справочной библиотеке данных (RDL).
2 Классификация разновидностей представленного объектом staff time рабочего времени содержится в ИСО 19008.

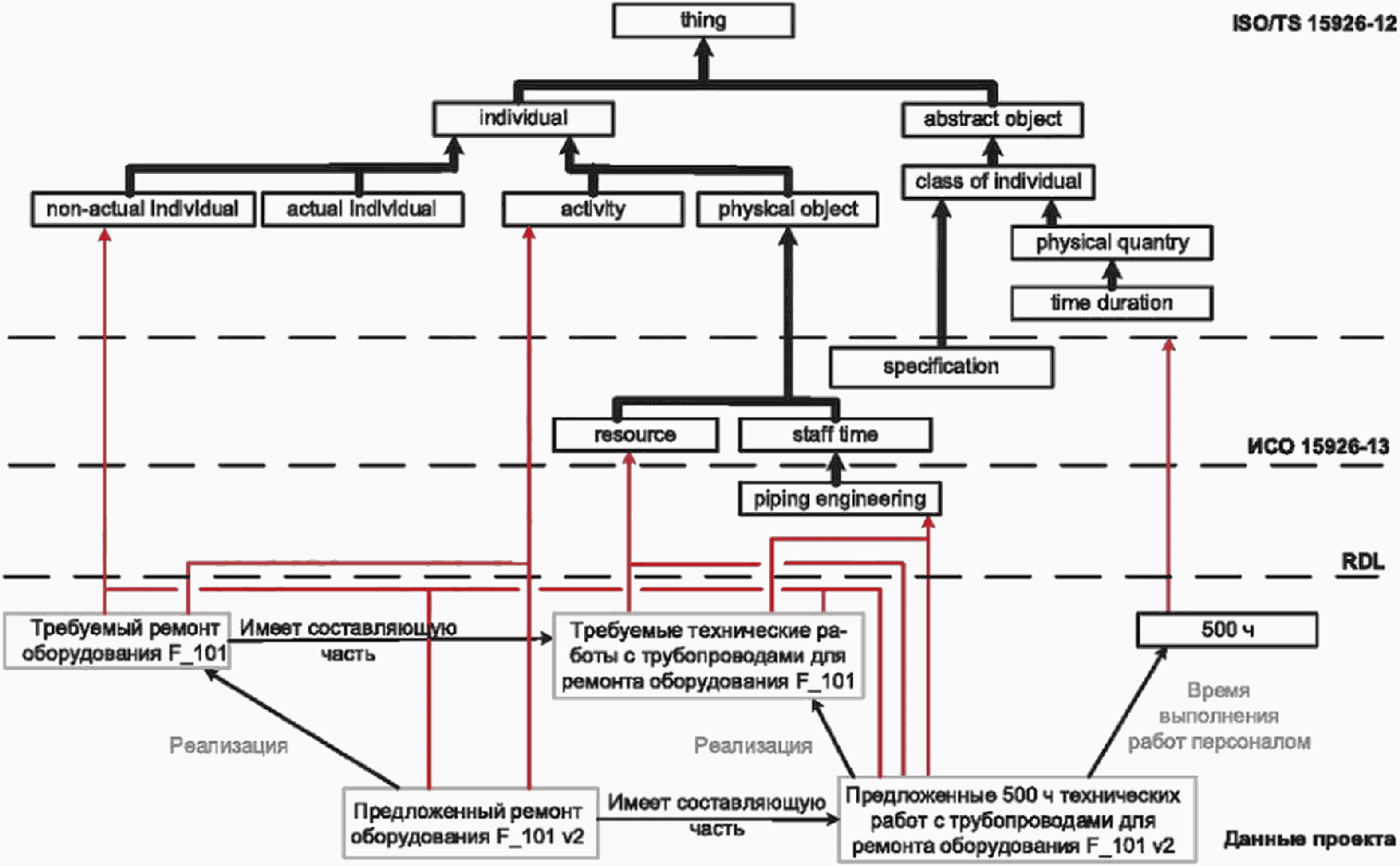

Пример - "Требуемые технические работы с трубопроводами для ремонта оборудования F_101" относятся к представленной объектом discipline профессии "трубопроводная техника". Это показано на рисунке 38.
5.8.9 Профиль расхода

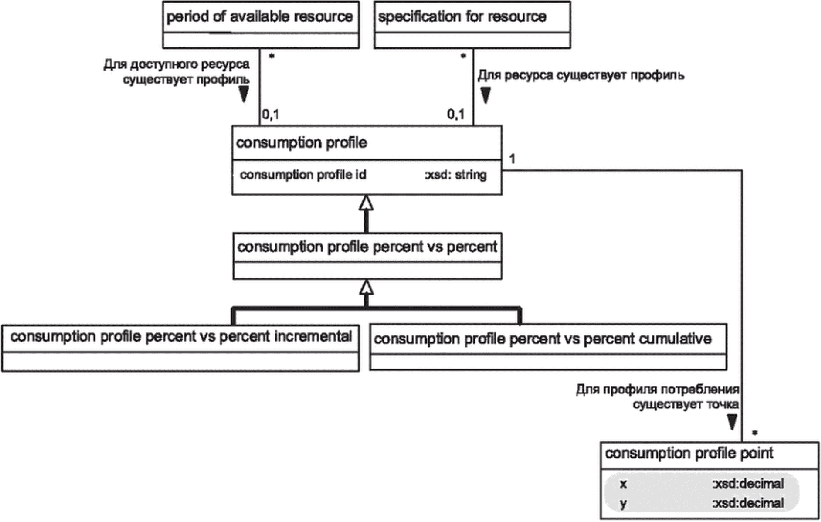

Представляющий профиль расхода объект consumption profile записывается в виде функции, задающей использование представленного объектом resource ресурса по ходу выполнения представленной объектом activity деятельности.
Аргументом функции является процент от общего времени выполнения представленный объектом activity деятельности. Значением функции является то, какой процент от общего объема представленного объектом resource ресурса израсходован к данному моменту времени.
Примечание - Начальная точка функции профиля расхода должна быть (0,0), а конечная точка - (100,100), и на каждом последующем периоде значение функции увеличивается или остается постоянным по сравнению с ее значением на предшествующем периоде.

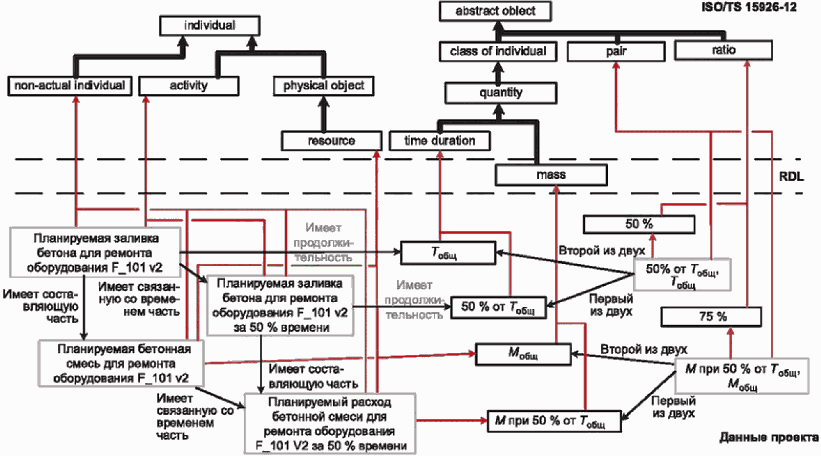

Пример - Для предложенной заливки бетона при ремонте версии 2 оборудования F_101 75% бетонной смеси используется после истечения 50% времени. Это отражается точкой (50, 75) на графике функции представленного объектом consumption profile профиля расхода. Это показано на рисунке 39.
Для модели представления применения расписания дано определение краткого кодирования профиля расхода для включения представленного объектом resource ресурса в представленную объектом specification спецификацию.
5.8.10 Проверка доступности и заказ материальных ресурсов
Классификация представленной объектом activity деятельности в соответствии с представленным объектом activity material resource status отношением деятельности к материальным ресурсам строится в соответствии с тем, требуется ли для деятельности представленный объектом resource материальный ресурс. Классификация имеет следующий вид:
- деятельность без материальных ресурсов (activity without material resource);
- деятельность с материальными ресурсами (activity with material resource).
Полная представленная объектом planning деятельность по планированию может включать представленную объектом check material availability деятельность по проверке доступности материала. Имеются следующие два подкласса check material availability, отражающие результаты проверки:
- проверка доступности материала - доступен (check material availability - available);
- проверка доступности материала - не доступен (check material availability - not available).
Представленная объектом check material availability деятельность по проверке доступности материала связана с представленным объектом physical object требуемым физическим объектом отношением availability checked for (проверка доступности).
Заказ материала для ресурса записывается посредством объекта order material, представляющего деятельность по заказу материала. Представленная объектом order material деятельность по заказу материала имеет отношение order placed for (размещен заказ на) с требуемым физическим объектом, представленным объектом physical object.
Пример - Предложенная представленная объектом activity деятельность "планирование установки трубопроводов для нитки осушки B на версии 2 платформы UGE-1" является деятельностью, относящейся к представленному объектом activity with material component классу деятельностей с материальной составляющей. В ходе выполнения деятельности по планированию проверяется доступность материалов и размещается заказ. Объекты будут следующие:
- "планирование увеличения объема добычи природного газа платформы UGE-1": представляющий действительный индивид объект actual individual и представляющий деятельность по планированию объект planning;
- "установка трубопровода для нитки осушки B на платформе UGE-1 версия 2": объект non-actual individual, представляющий несуществующий индивид и объект activity with material component, представляющий деятельность с материальной составляющей;
- "материал трубопроводов для нитки осушки B платформы UGE-1 версия 2": объект non-actual individual, представляющий несуществующей индивид, и объект physical object, представляющий физический объект;
- "материал трубопроводов для нитки осушки B платформы UGE-1 версия 2 как ресурс": объект non-actual individual, представляющий несуществующей индивид, объект resource, представляющий ресурс, и объект physical object, представляющий физический объект;
- "проверка доступности материала трубопровода для нитки осушки B платформы UGE-1": объект actual individual, представляющий действительный индивид, и объект check material availability - available, представляющий положительный результат проверки доступности материала;
- "заказ материала трубопроводов для нитки осушки B платформы UGE-1": объект actual individual, представляющий действительный индивид, и объект order material, представляющий деятельность по заказу материала.

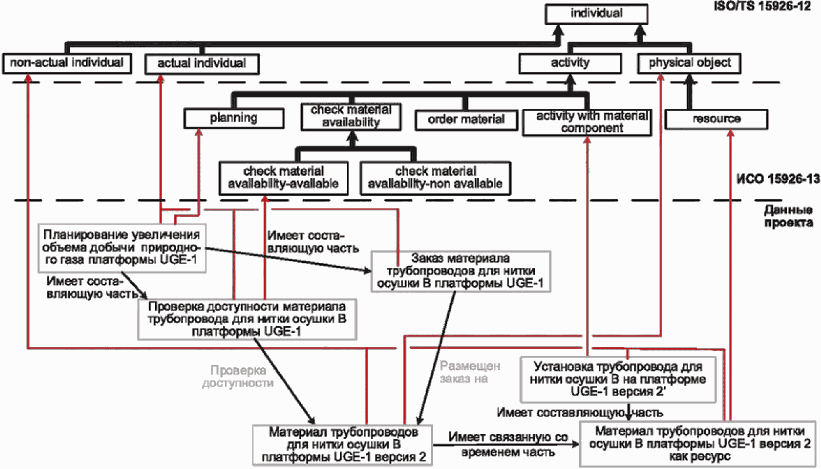

Эти объекты с их классификацией и связями показаны на рисунке 40.
Для представленной объектом check material availability деятельности по проверке доступности материала и для представленной объектом order material деятельности по заказу материала могут быть записаны данные о занятых сотрудниках и потраченном времени.
5.8.11 Доставка материальных ресурсов
Доставка представленного объектом physical object физического объекта осуществляется в ходе выполнения представленной объектом deliver material деятельности по доставке материала. Ход выполнения доставки может быть записан посредством классификации с использованием класса material delivery progress status (состояние выполнения доставки материала) деятельности по доставке следующим образом:
- доставка материала - вовремя (deliver material - on time);
- доставка материала - задерживается (deliver material - delayed).
Связанная со временем часть представляющего доставляемый физический объект объекта physical object является составляющей частью представленной объектом deliver material деятельности по доставке материала и классифицируется как material in delivery (материал в процессе доставки).
Место, куда доставляется представленный объектом physical object физический объект, классифицируется посредством класса material delivery location status (тип места доставки) следующим образом:
- материал доставлен на базу (material delivered to base);
- материал доставлен в море (material delivered off-shore);
- материал доставлен на берег (material delivered on-shore).
Пример - Следуя представленной объектом order material деятельности по заказу материала из примера, приведенного в 5.8.10, существует представленный объектом physical object действительный физический объект. Этот физический объект поставляется на базу и вовремя. Объекты будут следующие:
- "установка трубопровода для нитки осушки B платформы UGE-1 версия 2": объект non-actual individual, представляющий несуществующий индивид, и объект activity with material component, представляющий деятельность с материальной составляющей;
- "материал трубопровода для нитки осушки платформы UGE-1 версия 2": объект non-actual individual, представляющий несуществующий индивид и объект physical object, представляющий физический объект;
- "материал трубопроводов для нитки осушки платформы UGE-1 версия 2 в качестве ресурса": объект non-actual individual, представляющий несуществующий индивид, объект resource, представляющий ресурс, и объект physical object, представляющий физический объект;
- "фактический материал трубопроводов нитки осушки B платформы UGE-1": объект actual individual, представляющий действительный индивид, и объект physical object, представляющий физический объект;
- "доставка материала трубопроводов для нитки осушки B платформы UGE-1": объект actual individual, представляющий действительный индивид, и объект deliver material - on time, представляющий деятельность по доставке материала вовремя;
- "фактический материал трубопроводов для нитки осушки B платформы UGE-1 в процессе доставки": объект actual individual, представляющий действительный образец, и объект material in delivery, представляющий материал в процессе доставки;
- "фактический материал трубопроводов для нитки осушки B на платформе UGE-1 на базе": объект actual individual, представляющий действительный образец и объект material delivered to base, представляющий доставленный на базу материал.

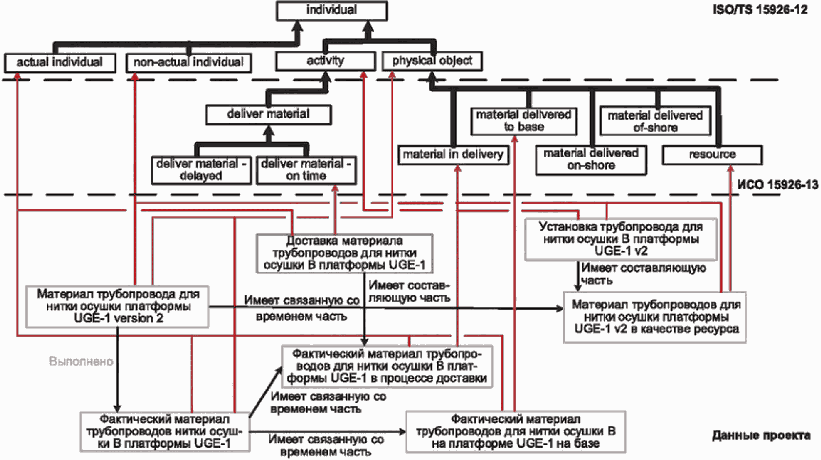

Эти объекты с их классификацией и связями показаны на рисунке 41.
Для представленной объектом deliver material деятельности по доставке материала могут быть записаны время и участвующая организация. Для представленного объектом material delivered to base (подтип представляющего физический объект объекта physical object) материала доставленного на базу, в связанной со временем части могут быть записаны время начала и время завершения доставки.
5.9.1 Предмет работы
Представленная объектом activity деятельность выполняется над представленным объектом subject of work предметом работы (объект subject of work является подтипом представляющего физический объект объекта physical object).
Физический объект, представленный объектом physical object, существует как до начала представленной объектом activity деятельности, так и после завершения деятельности. Следовательно, физический объект является предметом работы (subject of work) только на протяжении части своей жизни.
Примечание - Предмет работы деятельности может быть задан в общем посредством ссылки на средство в целом или подробно посредством ссылки на отдельную систему или на элемент оборудования.
Пример - Часть платформы UGE-1 является представленным объектом subject of work предметом работы для представленной объектом activity предложенной деятельности по увеличению объема добычи природного газа. На протяжении периода времени все части системы осушки TEG являются представленным объектом subject of work предметом работы для представленной объектом activity предложенной деятельности по увеличению объема добычи природного газа.
Отношения между платформой UGE-1, ее системой осушки TEG и представленной объектом activity предложенной деятельностью по увеличению объема добычи природного газа показаны на рисунке 42.
Ось пространство (space) обозначает область действия физического объекта, участвующего в деятельности. Система осушки TEG не участвует в деятельности на протяжении всего времени деятельности.
Объекты будут следующие:
- "платформа UGE-1": объект actual individual, представляющий существующий индивид, и объект physical object, представляющий физический объект;
- "система осушки TEG платформы UGE-1": объект actual individual, представляющий существующий индивид, и объект physical object, представляющий физический объект;
- "увеличение объема добычи природного газа UGE-1, версия 2": объект non-actual individual, представляющий несуществующий индивид, и объект activity, представляющий деятельность;
- "часть платформы UGE-1, участвующая в версии 2 увеличения объема добычи природного газа": объект non-actual individual, представляющий несуществующей индивид, и объект subject of work, представляющий предмет работы;
- "связанная со временем часть системы осушки TEG платформы UGE-1, участвующая в увеличении объема добычи природного газа версии 2": объект non-actual individual, представляющий несуществующий индивид, и объект subject of work, представляющий предмет работы.

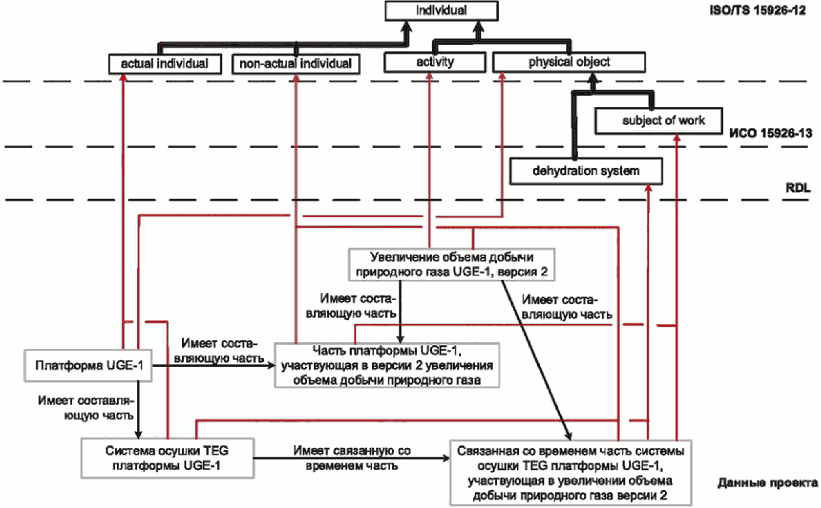

Эти объекты, с их классификацией и связями, показаны на рисунке 43.
Если используется отношение subject of work (предмет работы), то для представленной объектом activity деятельности представляющий предмет работы объект subject of work может отсутствовать.
Пример - Упрощение примера на рисунке 43 за счет использования отношения subject of work (предмет работы) представлено на рисунке 44.
5.9.2 Предмет работы и физическая схема деления
Представленный объектом physical object физический объект, который представлен объектом subject of work - подтипом объекта physical object, может быть классифицирован в соответствии с его функцией.
Примечание - Классы представленных объектами physical object физических объектов в соответствии с их функциями не стандартизованы в настоящем стандарте. Определения этих классов могут содержаться в справочной библиотеке данных (RDL). Обычно такие классы специфичны для предметных областей.
Связанный с представленной объектом activity деятельностью, представленный объектом subject of work предмет работы, являющийся составляющей частью целого, может быть классифицирован с применением представляющего схему физического деления класса physical breakdown class.
Примечание - Представляющие схемы физического деления классы Physical breakdown class не стандартизованы в настоящем стандарте. Определения этих классов могут содержаться в справочной библиотеке данных (RDL).
Пример - Определения представляющих схемы физического деления классов содержатся в ИСО 19008.
5.9.3 Роль лица или организации
Представленная объектом organization организация может принимать участие в представленной объектом activity деятельности в качестве:
- оператора;
- генерального подрядчика;
- субподрядчика.
Представленное объектом person лицо или представленная объектом organization организация могут принимать участие в представленной объектом activity деятельности в качестве:
- руководителя проекта.
Примечание - В справочной библиотеке данных (RDL) могут содержаться определения других ролей участия представленного объектом person лица или представленной объектом organization организации. К общим ролям относятся "регулятор", "спонсор проекта", "директор проекта", "руководитель строительства", "технический руководитель" и "бригадир".
Пример - Представленный объектом person сотрудник Фред Блоггс предложен в качестве "главного инженера" для представленной объектом activity деятельности "увеличение объема добычи природного газа платформы UGE-1 версия 2". Это показано на рисунке 45.
На рисунке 45 подразумевается, что Фред Блоггс предложена должность главного инженера на всем протяжении проекта. Во время выполнения проекта предложено, чтобы главный инженер был заменен. Тогда:
- объект functional physical object, представляющий функциональный физический объект "главный инженер работ по увеличению объема добычи природного газа платформы UGE-1 версия 2", имеет связанную со временем часть "Фред Блоггс в качестве главного инженера работ по увеличению объема добычи природного газа платформы UGE-1 версия 2" с начальной и завершающий датами;
- только связанная со временем часть "Фред Блоггс в качестве главного инженера работ по увеличению объема добычи природного газа платформы UGE-1 версия 2" будет частью описания сотрудника "Фред Блоггс".
5.9.4 Программное обеспечение планирования
Представленная объектом planning деятельность по планированию может быть выполнена с помощью представленного объектом installed planning software установленного программного обеспечения для планирования.
Представляющий установленное программное обеспечение для планирования объект Installed planning software является подтипом представляющего физический объект объекта physical object. Подтипы объекта Installed planning software могут соответствовать типу и версии программного обеспечения.
Примечание - В настоящем стандарте не содержится определений подтипов объекта Installed planning software. Эти определения могут содержаться в справочной библиотеке данных (RDL). Общим подтипом является программный продукт Microsoft Project. Его подтипы - различные версии Microsoft Project.
5.10.1 Этап отключения
Представленная объектом activity деятельность, составляющей частью которой является представленное объектом shutdown отключение, делится на представленные объектами shutdown phase этапы отключения следующим образом:
- представленная объектом activity before running down деятельность перед завершением работы;
- представленная объектом running down деятельность, связанная с завершением работы;
- представленная объектом activity between running down and starting up деятельность между завершением работы и запуском;
- представленный объектом starting up запуск;
- представленная объектом activity after starting up деятельность после запуска.
Пример - Составляющей частью представленной объектом activity предложенной деятельности "плановое обслуживание платформы UGE-1 версия 2 в мае 2015" является представленное объектом shutdown отключение. Эта представленная объектом activity деятельность содержит этап "плановое обслуживание платформы UGE-1 версии 2 в мае 2015 во время отключения". Данный этап представляется экземпляром объекта activity between running down and starting up, представляющего класс деятельности между завершением работы и запуском.
5.10.2 Необходимое для деятельности отключение
Представленная объектом activity деятельность классифицируется в соответствии с тем, является ли она необходимой составляющей частью представленной объектом activity between shutdown and start-up деятельности между отключением и запуском. В представляющий деятельности в зависимости от требования отключения класс class of activity by shutdown requirement входят следующие члены:
- деятельность, не зависящая от отключения (activity independent of shutdown);
- деятельность, требующая отключения (activity requiring shutdown).
Пример - Предложенная деятельность "требуемая деятельность по замене оборудования кончика раструба платформы UGE-1 версия 2" является составляющей частью планового обслуживания платформы UGE-1 в мае 2015 и представленной объектом activity requiring shutdown деятельностью, требующей отключения. Следовательно, эта представленная объектом activity деятельность является составляющей частью представленной объектом activity between shutdown and start-up деятельности между отключением и запуском "планового обслуживания платформы UGE-1 версия 2 в мае 2015 во время отключения".
Представляющий класс деятельностей класс class of activity может быть классифицирован в соответствии с тем, являются или не являются деятельности - члены класса необходимой составляющей частью представленной объектом activity whilst shutdown деятельности во время отключения. Класс классов деятельности при необходимости отключения включает следующие члены:
- класс независимых от отключения деятельностей (class of activity independent of shutdown);
- класс деятельностей, требующих отключения (class of activity requiring shutdown);
- класс деятельностей, возможно, требующих отключения (class of activity possibly requiring shutdown).
Примечание - Представленная объектом specification спецификация и представленный объектом class of activity класс деятельностей могут быть классифицированы в соответствии с тем, являются они или не являются членами необходимых составляющих частей представленной объектом activity whilst shutdown деятельности во время отключения.
5.10.3 Область действия отключения
Представленная объектом shutdown деятельность по отключению имеет отношение к связанной со временем частью представленного объектом physical object физического объекта, который является предметом работы, заданным подтипом или отношением subject of work. На основе классификации представленных объектами physical object физических объектов могут быть заданы требования к природе отключения.
Примечание - В настоящем стандарте не стандартизованы подтипы представленных объектами physical object физические объекты, связанные с представленным объектом shutdown отключением. Определения этих физических объектов могут содержаться в справочной библиотеке данных (RDL). Обычно такие подтипы специфичны для предметной области. Имеющие значение для разведки и добычи нефти и газа подтипы представляющего физический объект объекта physical object включают:
- систему;
- канал системы;
- оборудование;
- полевое оборудование;
- жилые помещения;
- завод.
Представленная объектом shutdown деятельность по отключению может вызвать завершение другой представленной объектом activity деятельности. Классификация представленной объектом activity прекращающейся деятельности может задавать требования к природе представленного объектом shutdown отключения.
Примечание - В настоящем стандарте не стандартизованы подтипы представленных объектами activity деятельностей, связанных с представленным объектом shutdown отключением. Определения этих физических объектов могут содержаться в справочной библиотеке данных (RDL). Обычно такие подтипы специфичны для предметной области. Имеющие значение для разведки и добычи нефти и газа подтипы представляющего деятельность объекта activity включают:
- бурение;
- вывод газа;
- закачивание газа;
- производство нефти и газа;
- закачивание воды;
- отбор воды.
5.10.4 Причина отключения
Представленное объектом shutdown отключение классифицируется в соответствии с причиной отключения. Следующие подклассы объекта shutdown являются членами класса class of shutdown by reason (класс причины отключения):
- аварийное перекрытие;
- отключение при испытании на безопасность;
- мини-отключение;
- отключение при изменениях.
Примечание - В справочной библиотеке данных (RDL) могут содержаться определения таких дополнительных членов представляющего причины отключения класса class of shutdown by reason, как "завершение повторяющейся последовательности" и "завершение не повторяющейся последовательности".
Представленное объектом shutdown отключение может быть классифицировано в соответствии с тем, было ли оно запланировано. Членами представляющего предварительное назначение отключения класса class of shutdown by prior intent являются:
- незапланированное отключение;
- запланированное отключение.
Пример - Представленная объектом activity предложенная деятельность "плановое обслуживание платформы UGE-1 версия 2 в мае 2015" в качестве составляющей части включает представленную объектом shutdown деятельность по отключению. Представляющий это отключение объект shutdown является объектом своих подтипов planned shutdown (плановое отключение) и mini shutdown (мини-отключение). Это отключение вызывает прекращение представленной объектом activity деятельности "производство на платформе UGE-1 в мае 2015". Объекты будут следующие:
- "производство на платформе UGE-1 в мае 2015": объект activity, представляющий деятельность, и объект actual individual, представляющий действительный индивид;
- "плановое обслуживание платформы UGE-1 версия 2 в мае 2015": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "останов производства на платформе UGE-1 версия 2 в мае 2015": объект scheduled shutdown, представляющий плановое отключение, объект mini shutdown, представляющий мини-отключение, и объект non-actual individual, представляющий несуществующий индивид;
- "завершение производства на платформе UGE-1 версия 2 в мае 2015": объект event, представляющий событие, и объект non-actual individual, представляющий несуществующий индивид;
- "плановое обслуживание платформы UGE-1 версия 2 в период отключения в мае 2015": объект activity between shutdown and start-up, представляющий деятельность между отключением и запуском, и объект non-actual individual, представляющий несуществующий индивид;
- "замена оборудования кончика патрубка платформы UGE-1 версия 2": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид.

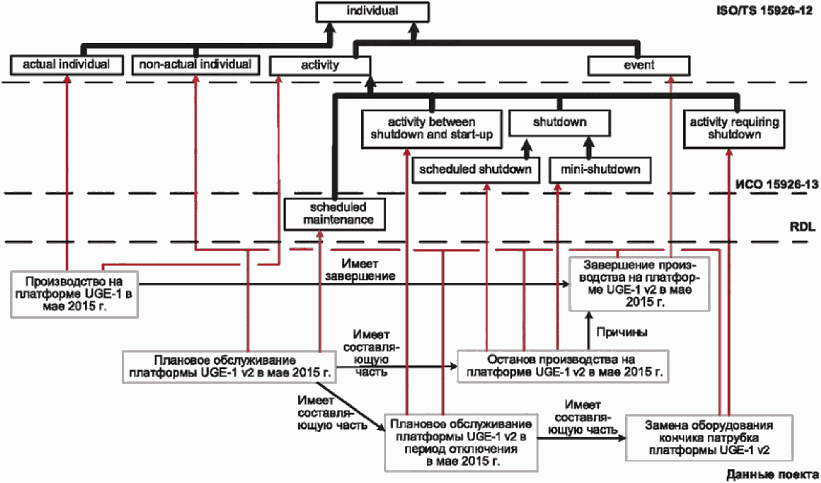

Эти объекты с их классификацией и связями показаны на рисунке 46.
5.11.1 Начальное и завершающее события для деятельности
Для представленной объектом activity деятельности существуют представленные объектами event начальное и завершающее события. Могут быть записаны представленный объектом point in time момент времени представленного объектом event события или представленный объектом period in time период времени, содержащий представленное объектом event событие.
Примечания
1 Для обозначения представленного объектом point in time периода времени может быть использовано обозначение момента времени из ИСО 8601. В ISO/TS 15926-12 содержится определение свойства "обозначение момента времени в соответствии с ИСО 8601" (iso 8601 identification of point in time).
2 Для описания представленного объектом period in time момента времени может быть использовано обозначение периода времени из ИСО 8601. Также представленный объектом period in time период времени может быть определен начальным и завершающим моментами времени, представленными объектами point in time. В ISO/TS 15926-12 содержится определение свойства "обозначение периода времени в соответствии с ИСО 8601" (iso 8601 identification of period in time).
Представленный объектом period in time период времени может иметь начало и окончание, или не иметь начала, или не иметь окончания. Определены следующие подтипы представляющего период времени объекта period in time:
- объект period of time with definite beginning and end, представляющий период времени, для которого определены начало и окончание;
- объект period of time with indefinite beginning, представляющий период времени, для которого не определено начало;
- объект period of time with indefinite end представляющий период времени, для которого не определено окончание.
5.11.2 Требуемые начала и завершения
Для представленной объектом activity требуемой деятельности требуется наличие представленных объектами event начального и завершающего событий. Могут быть заданы представленные объектами period in time периоды времени, включающие эти представленные объектами event события.
Примечание - В таблице 1 показаны даты, которые обычно задаются для представленной объектом activity деятельности, а также обычно используемая инициализация.
Таблица 1
Инициализация | Наименование | Представление |
MSO | Дата, когда должно начаться | Представленное объектом event начальное событие является частью представленного объектом period of time периода времени, которое является заданным календарным днем, представленным объектом calendar day |
MFO | Дата, когда должно завершиться | Представленное объектом event завершающее событие является частью представленного объектом period of time периода времени, которое является заданным календарным днем, представленным объектом calendar day |
SNET | Дата, не ранее которой должно начаться | Представленное объектом event начальное событие является частью представленного объектом period of time периода времени, которое начинается в начале заданного календарного дня, представленного объектом calendar day |
SNLT | Дата, не позже которой должно начаться | Представленное объектом event начальное событие является частью представленного объектом period of time периода времени, которое завершается в конце заданного календарного дня, представленного объектом calendar day |
FNET | Дата, не раньше которой должно завершиться | Представленное объектом event завершающее событие является частью представленного объектом period of time периода времени, которое начинается в начале заданного календарного дня, представленного объектом calendar day |
FNLT | Дата, не позже которой должно завершиться | Представленное объектом event завершающее событие является частью представленного объектом period of time периода времени, которое завершается в конце заданного календарного дня, представленного объектом calendar day |
Пример - Требуется, чтобы представленная объектом activity требуемая деятельность "увеличение объема добычи природного газа платформы UGE-1" началась не позже 30 июня 2016. Объекты будут следующие:
- "увеличение объема добычи природного газа платформы UGE-1": представляющий деятельность объект activity и представляющий несуществующий индивид объект non-actual individual;
- "начало увеличения объема добычи природного газа платформы UGE-1": представляющий событие объект event и представляющий несуществующий индивид объект non-actual individual;
- "перед 1 июня 2016 г.": объект period in time with indefinite beginning, представляющий период времени с незаданным началом;
- "2016-06-01T00:00Z": объект point in time, представляющий момент времени.
Эти объекты с их классификацией и связями показаны на рисунке 47.
5.11.3 Требование к наступлению события как можно раньше или как можно позже
Для представленной объектом activity деятельности по планированию может потребоваться начальное или завершающее представленное объектом event событие, которое должно произойти как можно раньше или как можно позже.
Между деятельностью по планированию и событием могут существовать следующие отношения:
- требуется как можно раньше;
- требуется как можно позже.
Пример - Для планирования представленной объектом activity деятельности "увеличение объема добычи природного газа платформы UGE-1" требуется, чтобы она завершилась как можно раньше. В этом случае будут следующие объекты:
- "планирование увеличения объема добычи природного газа для платформы UGE-1": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий действительный индивид;
- "увеличение объема добычи природного газа платформы UGE-1": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "завершение увеличения объема добычи природного газа платформы UGE-1": объект event, представляющий событие, и объект non-actual individual, представляющий несуществующий индивид.
Эти объекты с их классификацией и связями показаны на рисунке 48.
5.11.4 Предлагаемые начала и завершения
Представленная объектом activity предложенная деятельность имеет предложенные начальное и завершающее события, представленные объектами event. Могут быть заданы представленные объектами периоды времени, включающие эти события.
Примечания
1 Информация о представленных объектами event начальных и завершающих событиях представленной объектом activity деятельности может содержаться в представленном объектом schedule расписании.
2 Даты и времена предложенных начальных и завершающих событий, представленных объектами event, обычно вычисляются программным обеспечением планирования.
3 Даты, обычно задаваемые для представленной объектом activity предложенной деятельности, вместе с их обычно используемой инициализацией показаны в таблице 2.
Таблица 2
Инициализация | Наименование | Представление |
ES | Ранняя дата начала | Представленное объектом event начальное событие является частью представленного объектом period of time периода времени, которое начинается в начале заданного календарного дня, представленного объектом calendar day |
LS | Поздняя дата начала | Представленное объектом event начальное событие является частью представленного объектом period of time периода времени, которое завершается в конце заданного календарного дня, представленного объектом calendar day |
TF | Ранняя дата завершения | Представленное объектом event завершающее событие является частью представленного объектом period of time периода времени, которое начинается в начале заданного календарного дня, представленного объектом calendar day |
LF | Поздняя дата завершения | Представленное объектом event завершающее событие является частью представленного объектом period of time периода времени, которое завершается в конце заданного календарного дня, представленного объектом calendar day |
Пример - Для представленной объектом activity предложенной деятельности "увеличение объема добычи природного газа платформы UGE-1 версия 2" задано начало между 10 и 22 июня 2016 г. Объекты будут следующие:
- "увеличение объема добычи природного газа платформы UGE-1 версия 2": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "начало увеличения объема добычи природного газа платформы UGE-1 версия 2": объект event, представляющий событие, и объект non-actual individual, представляющий несуществующий индивид;
- "с 10 по 22 июня 2016 г.": объект period in time with definite beginning and end, представляющий период времени с заданными началом и окончанием;
- "2016-06-10T00:00": объект point in time, представляющий момент времени;
- "2016-06-22T24:00": объект point in time, представляющий момент времени.

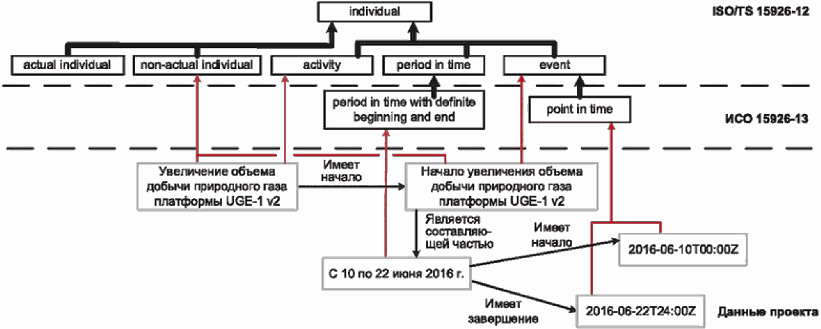

Эти объекты с их классификацией и связями показаны на рисунке 49.
5.11.5 Действительные начала и завершения
Для представленной объектом actual activity действительной деятельности существует представленное объектом event (событие) действительное начало и представленное объектом event (событие) действительное завершение.
Может быть записан представленный объектом period of time период времени, содержащий представленное объектом event начальное или завершающее событие.
Пример - Представленная объектом activity фактическая деятельность "фактическое увеличение объема добычи природного газа платформы UGE-1" началась 15 июня 2015 г. Это записано посредством следующих объектов:
- "фактическое увеличение объема добычи природного газа платформы UGE-1": объект actual activity, представляющий фактическую деятельность;
- "фактическое начало увеличения объема добычи природного газа платформы UGE-1": объект event, представляющий событие, и объект actual individual, представляющий фактический индивид;
- "15 июня 2015 г.": объект period in time, представляющий период времени, и объект calendar, представляющий календарь.
Эти объекты с их классификацией и связями показаны на рисунке 50.
Продолжительность представленной объектом activity деятельности - это полное время, на протяжении которого выполняется деятельность. Это записывается посредством отношения has duration (имеет продолжительность) с представляющим продолжительность времени объектом time duration.
Если для представленной объектом activity деятельности задан календарь рабочего времени, то продолжительность является суммой рабочих времен в календаре на протяжении того времени, пока выполняется представленная объектом activity деятельность.

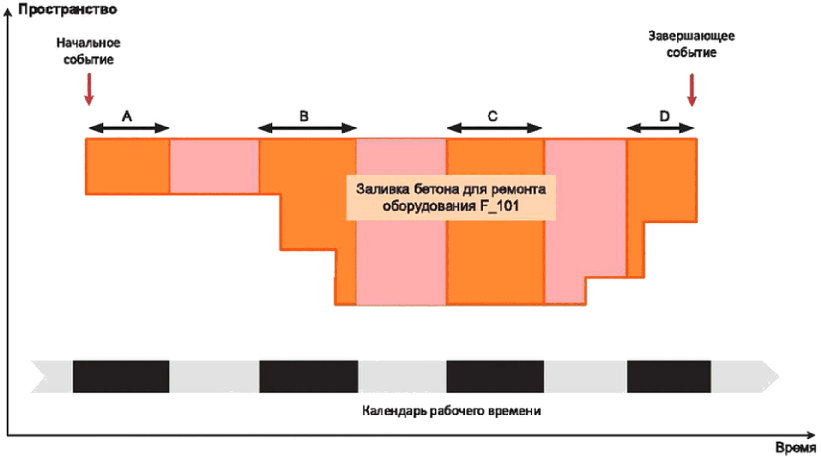

Пример - Для деятельности "заливка бетона для ремонта оборудования F_101" существует календарь. Эта деятельность делится на части A, B, C и D, которые разделены промежутками нерабочего времени. Продолжительность деятельности является суммой рабочих времен A, B, C и D, как показано на рисунке 51.
с применением календаря
Продолжительность предложенной деятельности по заливке бетона составляет 50 ч. Фактическая деятельность по заливка бетона заняла 51 ч. Объекты будут следующие:
- "заливка бетона для ремонта оборудования F_101 версия 2": объект activity, представляющий деятельность;
- "фактическая деятельность по заливке бетона для ремонта оборудования F_101": представляющий фактическую деятельность объект actual activity;
- "50 ч": представляющий продолжительность по времени объект time duration.
- "51 ч": представляющий продолжительность по времени объект time duration.

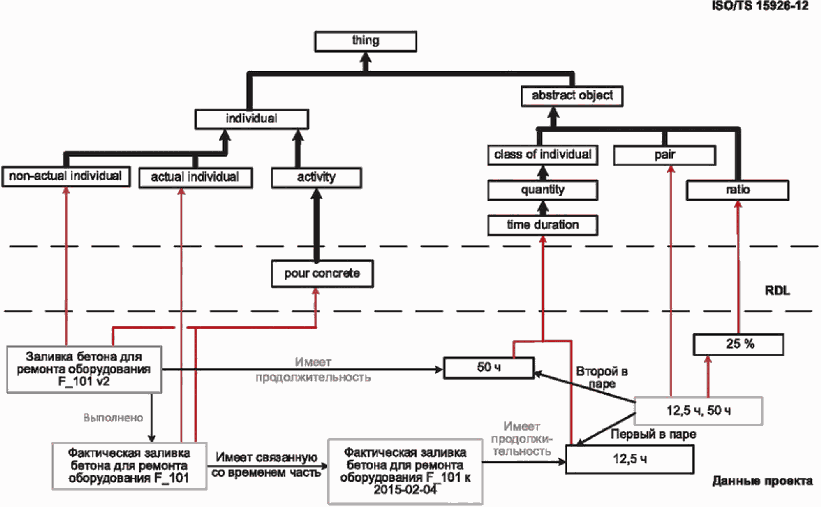

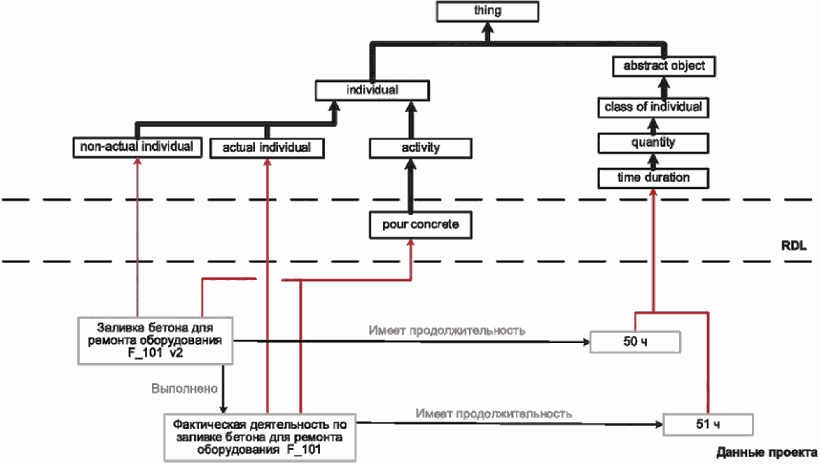

Эти объекты с их классификацией и связями показаны на рисунке 52.
Может быть записана продолжительность связанной со временем части представленной объектом actual activity фактической деятельности.
Пример - До 2015-02-04 продолжительность деятельности "фактическая заливка бетона для ремонта оборудования F_101", которая определена в предыдущем примере (см. рисунок 52), составила 12,5 ч. Это составляет 25% от плановой продолжительности. Для записи этой информации используются следующие дополнительные объекты:
- "фактическая заливка бетона для ремонта оборудования F_101 к 2015-02-04": представляющий фактическую деятельность объект actual activity и член класса pouring concrete (заливка бетона);
- "12.5 ч": представляющий продолжительность по времени объект time duration.
Эти объекты с их классификацией и связями показаны на рисунке 53.
5.13.1 Плановая дата
Плановая дата для представленной объектом activity предложенной деятельности - это дата, на которую расписанием назначено достижение продвижения.
Для представленной объектом activity фактической деятельности существует мера продвижения. Представленная объектом activity предложенная деятельность может быть разделена на составляющие части, которые свидетельствуют о продвижении фактической деятельности в соответствии с мерой и с тем, что еще остается сделать.
Плановая дата - это дата завершения составляющей части представленной объектом activity предложенной деятельности, что соответствует продвижению представленной объектом activity фактической деятельности. Если плановая дата предшествует дате, когда подается отчет о продвижении, то представленная объектом activity деятельность отстает от расписания.
Пример - Отчет о заливке бетона для ремонта оборудования F_101 выполнен 2015-02-04. Мерой продвижения работы является количество использованной бетонной смеси. В соответствии со 2-й версией предложений, такое количество бетонной смеси должно быть использовано на 2015-02-03. Следовательно, плановой датой для представленной объектом activity деятельности является 2015-02-03, в то время как действительной датой 2015-02-04.
В предложенной версии 2 будут следующие объекты:
- "заливка бетона для ремонта оборудования F_101 версия 2": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "заливка бетона на 2015-02-03 для ремонта оборудования F_101 версия 2": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "ресурс бетонной смеси для использования до 2015-02-0": объект resource, представляющий ресурс, и объект non-actual individual, представляющий несуществующий индивид;
Используются следующие действительные объекты:
- "фактическая заливка бетона для ремонта оборудования F_101": объекты activity и actual individual, представляющие соответственно деятельность и действительный индивид;
- "действительная заливка бетона на 2015-02-04 для ремонта оборудования F_10": объект activity, представляющий деятельность, и объект actual individual, представляющий действительный индивид;
- "фактический ресурс бетонной смеси, использованный до 2015-02-04": объект resource, представляющий ресурс, и объект actual individual, представляющий действительный индивид.
Эти объекты с их классификацией и связями показаны на рисунке 54.
5.13.2 Измерение производительности
Представленная объектом performance evaluating деятельность по оценке производительности содержит представленные объектами earned value calculating деятельности по расчету освоенной стоимости. Каждая представленная объектом earned value calculating деятельность по расчету освоенной стоимости может быть классифицирована в соответствии с представленным объектом earned value method методом определения освоенной стоимости.
Существуют следующие представленные объектом earned value method методы расчета освоенной стоимости:
- всегда по расписанию (always on schedule): процент завершенности всегда определяется по указанному в расписании времени для представленной объектом activity деятельности.
Примечания
1 Метод "всегда по расписанию" (always on schedule) обычно используется для таких деятельностей, как обеспечение безопасности, для которых не существует вех или особых поставок.
2 Определения других методов может содержаться в справочной библиотеке данных (RDL). Общие методы включают:
- освоенную стоимость 0/100: 100% считаются освоенными по завершении представленной объектом activity деятельности и ничего не учитывается раньше;
- освоенную стоимость 20/80: 20% стоимости считаются освоенными, когда представленная объектом activity деятельность начинается, а оставшиеся 80% считаются освоенными по завершении представленной объектом activity деятельности.
Представленная объектом performance evaluating деятельность по оценке производительности связана с представленным объектом earned value method методом определения освоенной стоимости посредством отношения uses method (используется метод).
Пример - Представленная объектом planning деятельность по планированию ремонта оборудования F_101 содержит представленную объектом performance evaluating деятельность по оценке производительности заливки бетона. При этом используется метод "earned value 20/80" (оценка освоенной стоимости по принципу 20/80). Это показано на рисунке 55.
Представленное объектом event событие может быть:
- началом и завершением представленной объектом activity деятельности;
- на этапе в пределах представленной объектом activity деятельности, определяемой такой метрикой, как продолжительность деятельности, рабочее время, расход или использование материала;
- отделенное представленным объектом period in time периодом времени от другого представленного объектом event события;
- самое раннее или самое позднее из набора представленных объектами event событий.
Представленное объектом event событие может быть "вехой" для представления объектом planning деятельности по планированию. Посредством отношения has milestone (имеет веху) задается то, что для представленной объектом planning деятельности по планированию представленное объектом event событие рассматривается как веха.
Представленное объектом event событие может быть вехой при выполнении представленной объектом decision gate схемы принятия решений.
Пример - "Завершение установки трубопроводов для нитки осушки B платформы UGE-1" является вехой для представленной объектом деятельности planning деятельности по планированию "увеличения объема добычи природного газа платформы UGE-1". Объекты будут следующие:
- "планирование увеличения объема добычи природного газа платформы UGE-1": объект planning, представляющий деятельность по планированию, и объект actual individual, представляющий действительный индивид;
- "увеличение объема добычи природного газа платформы UGE-1": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "установка трубопроводов для нитки осушки B платформы UGE-1": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "завершение установки трубопроводов для нитки осушки B платформы UGE-1": объект event, представляющий событие, и объект non-actual
Эти объекты с их классификацией и связями показаны на рисунке 56.
Пример - Для момента времени, которое определяется "заданием 28 дней после завершения заливки бетона для ремонта оборудования F_101 версии 2" заданы 28 дней после представленного объектом event события "завершение заливки бетона для ремонта оборудования F_101 версии 2". Объекты будут следующие:
- "заливка бетона для ремонта оборудования F_101 версии 2": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "завершение заливки бетона для ремонта оборудования F_101 версии 2": объект event, представляющий событие, и объект non-actual individual, представляющий несуществующий индивид (для которого существует представленная объектом specification "спецификация завершения заливки бетона для ремонта оборудования F_101 версии 2" в спецификации для представленного объектом point in time момента времени T1);
- "спецификация 28-дневного периода, начинающегося с завершения заливки бетона для ремонта оборудования F_101 версии 2": объект, представляющий спецификацию, и объект class of period in time, представляющий класс периодов времени;
- "спецификация 28 дней после завершения заливки бетона для ремонта оборудования F_101 версии 2": объект specification, представляющий спецификацию, и объект class of point in time, представляющий класс моментов времени.

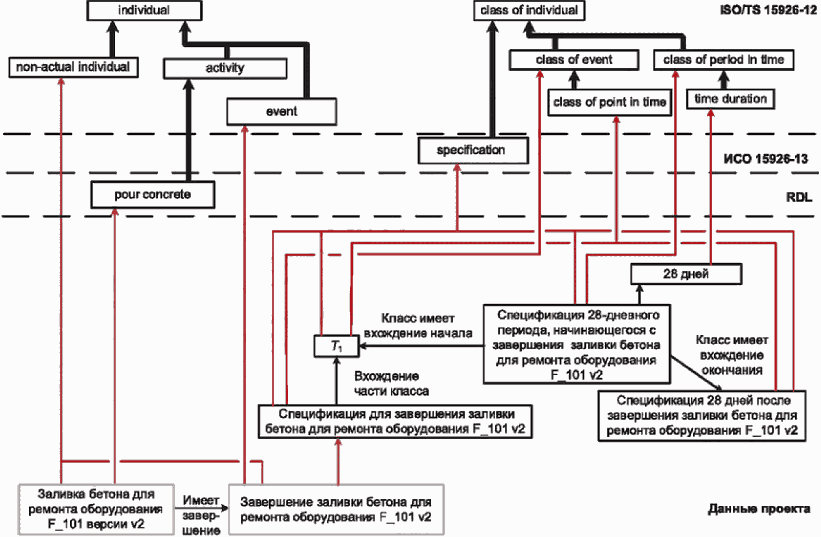

Эти объекты с их классификацией и связями показаны на рисунке 57.
после наступления события
5.15.1 Отношение последовательности
Между событиями могут существовать отношения последовательности.
Примечание - Во многих случаях представленное объектом event событие является началом или завершением представленной объектом activity деятельности, и, таким образом, между представленными объектами activity деятельностями существуют "отношения последовательности", показанные в таблице 3.
Отношения последовательности определяют представленный объектом class of period in time класс периодов времени, используемый для разделения представленных объектами specifications спецификаций представленных объектами point in time моментов времени, содержащих представленные объектами event события. Если для некоторого экземпляра представленного объектом class of period of time класса периодов времени не задана наименьшая продолжительность, то относящиеся к этому классу периоды времени могут быть очень короткими и использоваться только для определения последовательности представленных объектами event событий.

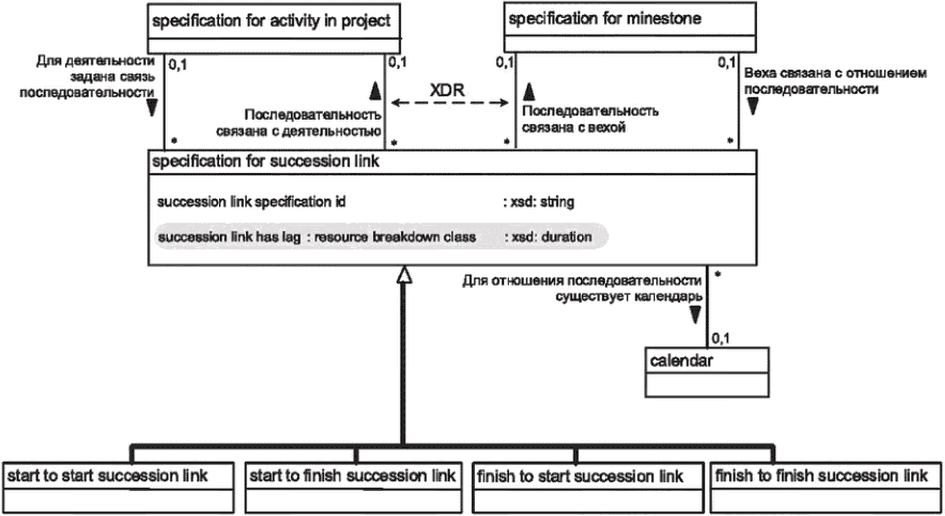

Таблица 3
Инициализация | Наименование | Представление |
SS | Начало к началу | Представленное объектом event начальное событие одной представленной объектом activity деятельности имеет связанное со временем отношение с представленным объектом event начальным событием другой деятельности |
SF | Начало к завершению | Представленное объектом event начальное событие одной представленной объектом activity деятельности имеет связанное со временем отношение с представленным объектом event завершающим событием другой деятельности |
FS | Завершение к началу | Представленное объектом event завершающее событие одной представленной объектом activity деятельности имеет связанное со временем отношение с представленным объектом event начальным событием другой деятельности |
FF | Завершение к завершению | Представленное объектом event завершающее событие одной представленной объектом activity деятельности имеет связанное со временем отношение с представленным объектом event завершающим событием другой деятельности |
Примечание - Представляющий в плане отношение последовательности объект plan succession link соответствует в XML-схеме UN/CEFACT элементу ProjectScheduleTaskRelationship.
Пример - Для представленного объектом event события "начало заливки бетона для ремонта оборудования F_101 версии 2" задано ограничение, согласно которому событие должно следовать за представленным объектом event событием "завершение подъема опалубки для ремонта оборудования F_101 версии 2". Это - ограничение "завершение к началу" (Finish to Start; FS).
Времена начала и завершения представленных объектами activity деятельностей определяются следующими объектами:
- "подъем опалубки для ремонта оборудования F_101 версии 2": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "завершение установки опалубки для ремонта оборудования F_101 версии 2": объект event, представляющий событие, и объект non-actual individual, представляющий несуществующий индивид (для которого существует представленная объектом specification спецификация "спецификации завершения установки опалубки для ремонта оборудования F_101 версии 2". В спецификации указан представленный объектом point in time момент времени T1, относящийся к представленному объектом class of point in time классу моментов времени);
- "заливка бетона для ремонта оборудования F_101 версии 2": объект activity, представляющий деятельность, и объект non-actual individual, представляющий несуществующий индивид;
- "начало заливки бетона для ремонта оборудования F_101 версии 2": объект event, представляющий событие, и объект non-actual individual, представляющий несуществующий индивид (для которого существует представленная объектом specification спецификация "спецификации начала заливки бетона для ремонта оборудования F_101 версии 2". В спецификации указан представленный объектом point in time момент времени T2, относящийся к представленному объектом class of point in time классу моментов времени);
- "спецификация периода времени между завершением установки опалубки и началом заливки бетона для ремонта оборудования F_101 версии 2": объект specification, представляющий спецификацию, и объект class of period in time, представляющий класс периодов времени.

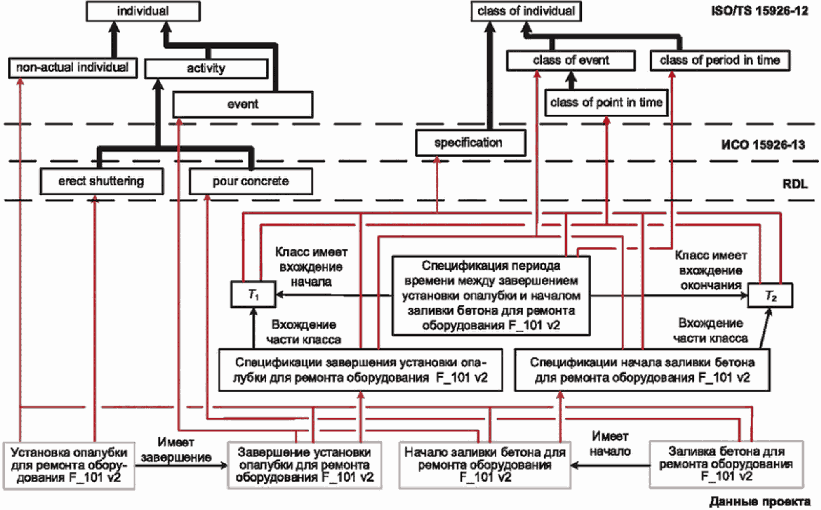

Объекты с их классификацией и связями показаны на рисунке 58.
от завершения к началу
5.15.2 Заданное запаздывание для отношения последовательности
Представленный объектом period of time период времени, который разделяет представленные объектами event события, называется "запаздывание". На представленный объектом period of time период времени может быть наложено ограничение, заключающееся в том, чтобы продолжительность периода времени была в пределах представленного объектом duration range диапазона продолжительностей.
Представленный объектом duration range диапазон продолжительностей может быть определен с использованием представленной объектом duration продолжительностью, задающей верхнюю границу диапазона и представленной объектом duration продолжительностью, задающей нижнюю границу диапазона.
Примечание - Представленная объектом duration продолжительность может быть задана в таких терминах шкалы продолжительности как представленные объектом hour часы или посредством строкового представления, определение которого содержится в ИСО 8601.
Пример - На представленное объектом event событие "начало разборки опалубки" накладывается ограничение, заключающееся в том, что это событие наступает по меньшей мере через 72 ч после представленного объектом event события "завершение заливки бетона для ремонта оборудования F_101 версии 2". Это - ограничение типа "завершение к началу" (Finish to Start; FS) с задержкой 72 ч или более.
На последующее удаление опалубки с участка накладывается ограничение, заключающееся в том, что удаление должно произойти в течение 7 рабочих дней после завершения заливки бетона. Это - ограничение "завершение к завершению" (Finish to Finish; FF) с задержкой 7 рабочих дней или менее. Связи между деятельностями по заливке бетона, разборке опалубки и удалением опалубки с участка показаны на рисунке 59.
Связь между временем завершения деятельности по заливки бетона и временем начала деятельности по разборке опалубки определяется в терминах их спецификаций следующим образом:
- "спецификация завершения заливки бетона для ремонта оборудования F_101 версии 2": объект specification, представляющий спецификацию, и объект class of event, представляющий класс событий (в представленной объектом specification спецификации указан момент времени T1, относящийся к представленному объектом class of point in time классу моментов времени);
- "спецификация начала разборки опалубки для ремонта оборудования F_101 версии 2": объект specification, представляющий спецификацию, и объект class of event, представляющий класс событий (в представленной объектом specification спецификации указан момент времени T2, относящийся к представленному объектом class of point in time классу моментов времени);
Моменты времени T1 и T2 разделены следующим образом:
- "спецификация периода времени между завершением заливки бетона и началом разборки опалубки версии 2": объект specification, представляющий спецификацию, и объект class of period of time, представляющий класс периодов времени.

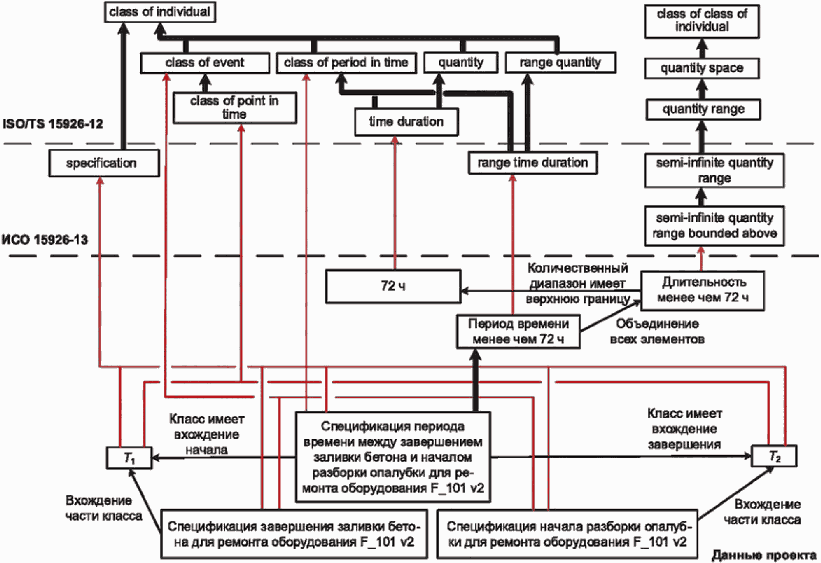

Эти объекты с их классификацией и связями показаны на рисунке 60.
к началу следующей деятельности с запаздыванием
5.15.3 Заданное запаздывание с календарем для отношения последовательности
Для представленного объектом period of time периода времени, который является запаздыванием, может быть задано ограничение, заключающееся в том, что период времени находится в пределах представленного объектом calendar календаря рабочего времени.
Если представленный объектом period of time период времени находится в пределах представленного объектом calendar календаря, то представленная объектом duration продолжительность является суммой рабочих времен в пределах календаря.
Если представленный объектом period of time период времени находится в пределах представленного объектом calendar календаря, то представленная объектом duration продолжительность может быть задана в терминах рабочих дней следующим образом:
- если представленный объектом period in time период времени начинается и завершается в течение одного рабочего дня, то этот период времени относится к классу представленного объектом period in time within a working day периода времени в пределах рабочего дня;
- если представленный объектом period in time период времени завершается в один из последующих рабочих дней, то этот период времени связан отношением целого типа number of working days, представляющим количество рабочих дней, где 1 означает следующий рабочий день.
Пример - На представленное объектом event событие "завершение удаления опалубки с участка для ремонта оборудования F_101 версии 2" накладывается ограничение, заключающееся в том, что это событие должно произойти в течение 7 рабочих дней после представленного объектом события "завершение заливки бетона для ремонта оборудования F_101 версии 2". Это - ограничение "завершение к завершению" (Finish to Finish; FF) с задержкой 7 рабочих дней или менее. Для определения рабочих дней используется календарь "календарь работ гражданского строительства".
Следуя подходу, применяемому к примеру в 5.15.2, задержка выражается как:
- "спецификация периода между временем завершения заливки бетона и временем завершения удаления опалубки с участка для ремонта оборудования F_101 версии 2": объект specification, представляющий спецификацию, и объект class of period of time, представляющий класс периодов времени.
Задержка определяется посредством следующих объектов:
- "календарь работ гражданского строительства": объект calendar, представляющий календарь;
- "период времени, меньший, чем 7 рабочих дней, в календаре работ гражданского строительства": объект class of period in time, представляющий класс периодов времени.

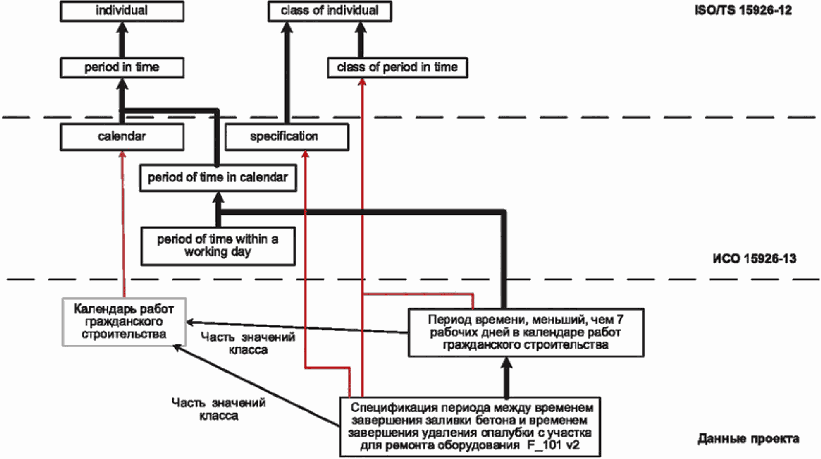

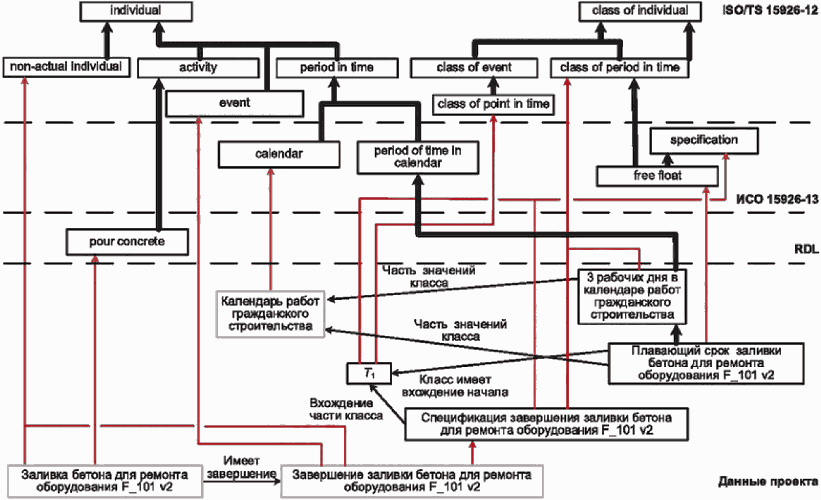

Объекты, определяющие представленный объектом calendar календарь и представленный объектом range time duration диапазон продолжительности работ для задержки, изображены на рисунке 61.
к завершению с запаздыванием, заданным через рабочие дни
5.15.4 Плавающий срок и полный плавающий срок для деятельности в плане
Представленные объектом free float плавающие сроки для представленной объектом activity составляющей деятельности допускают такое увеличение продолжительности, которое не вызывает задержки ни одной из последующих деятельностей, являющихся составляющими частями того же целого.
Представленные объектом total float полные плавающие сроки для представленной объектом activity составляющей деятельности допускают такое увеличение продолжительности, которое не вызывает задержки выполнения деятельности в целом.
Для представленной объектом activity деятельности представленное объектом event завершающее событие деятельности является для этой деятельности началом представленного объектом free float плавающего срока и представленного объектом total float полного плавающего срока.
Представленные объектами activity деятельности могут быть вложенными. Таким образом, возможны неоднозначности при определении того, относительно какой деятельности в целом определяется плавающий срок. Для устранения неоднозначности для представленных объектами free float и total float плавающих сроков может быть задано отношение float for (плавающий по отношению) с представленной объектом activity деятельностью в целом.
Для представленных объектами free float и total float плавающих сроков может использоваться календарь. Представленная объектом duration длительность представленных объектами free float и total float плавающих сроков задается таким же способом, что и представленная объектом duration длительность задержки в отношении последовательности.
Пример - Для представленной объектом activity предложенной деятельности "заливка бетона для ремонта оборудования F_101 версии 2" существует представленный объектом free float плавающий срок продолжительностью 3 рабочих дня относительно представленной объектом activity предложенной деятельности в целом "ремонт оборудования F_101 версии 2". Для определения рабочих дней используется календарь "работ в гражданском строительстве".
Эти объекты, определяющие представленный объектом free float плавающий срок, с их классификацией и связями показаны на рисунке 62.
5.15.5 Отношение зависимости
Отношение зависимости между представленными объектами activity деятельностями является менее точным, чем связанное со временем отношение последовательности.
Утверждение, что деятельность A зависит от деятельности B, означает, что нечто, создаваемое при выполнении деятельности B, требуется для выполнения деятельности A.
Примечание - Отношение activity dependent on (деятельность, зависящая от) часто используется в тех случаях, когда связи между представленными объектами activity деятельностями не входят в область действия программного обеспечения планирования. Это могут быть связи между деятельностью по установке и деятельностью по закупке.
5.16.1 Рабочие дни
Представляющий календарь объект calendar является подтипом представляющего период времени объекта period in time с добавлением шаблона, соответствующего рабочим дням. В пределах общей продолжительности представленного объектом calendar календаря:
- представленный объектом period in time период времени, который является составляющей частью представленного объектом calendar календаря, - это рабочее время;
- представленный объектом period in time период времени, который не является составляющей частью представленного объектом calendar календаря, - это нерабочее время.
Примечание - Представленный объектом calendar календарь обычно задается как шаблон ежедневно или еженедельно повторяющихся рабочих времен, с исключениями при необходимости.
Когда представленный объектом period in time период времени является частью представленного объектом calendar календаря, используется представляющий период времени в календаре объект period in time in calendar, являющийся подтипом объекта period in time. Период времени в календаре может:
- быть представленным объектом period in time within a working day период времени в пределах рабочего дня;
- иметь запись о длительности с помощью объекта number of working days, представляющего количество рабочих дней.
Примечание - Определение представленного объектом calendar календаря может быть сделано с помощью операций объединения, пересечения, вычитания и дополнения над представленными объектами period in time периодами времени.
Частью календаря может быть следующее:
- представленная объектом activity деятельность: деятельность осуществляется только в рабочее время;
- представленный объектом resource ресурс: ресурс доступен только в рабочее время;
- представляющий период времени объект period of time, играющий роль задержки в отношении последовательности: частью задержки является только рабочее время;
- представляющий событие объект event, играющий роль вехи: веха может быть достигнута только в рабочее время.
Пример - Представленная объектом activity предложенная деятельность "заливка бетона для ремонта оборудования F_101 версии 2" происходит во время, охватываемое представленным объектом calendar календарем "календарь работ гражданского строительства".
Представленный объектом calendar календарь "календарь работ гражданского строительства" определяется путем вычитания представленного объектом period in time периода времени "общие праздники" из представленного объектом calendar календаря и представленного объектом weekly repeating period in time еженедельно повторяющегося периода времени "рабочие часы гражданского строительства".
Объекты будут следующие:
- "заливка бетона для ремонта оборудования F_101 версии 2": объект activity, представляющий деятельность;
- "календарь работ гражданского строительства": объект calendar, представляющий календарь;
- "рабочие часы гражданского строительства": объект calendar, представляющий календарь, и объект weekly repeating period in time, представляющий еженедельно повторяющийся период времени;
- "общие праздничные дни": объект period in time, представляющий период времени.

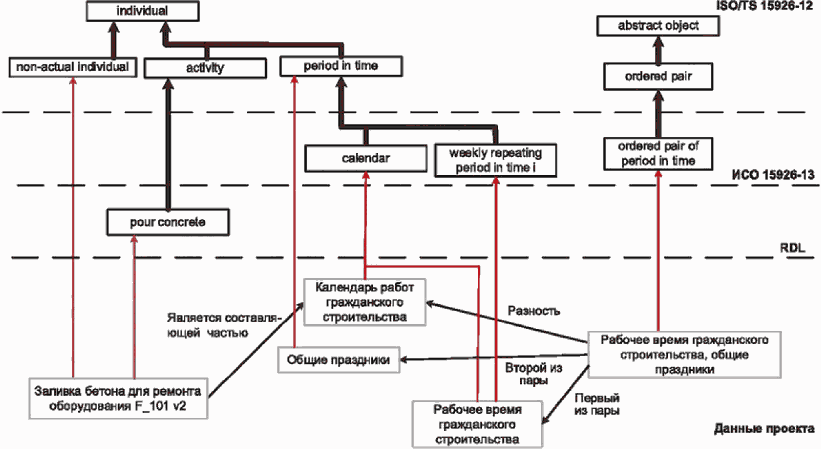

Эти объекты с их классификацией и связями показаны на рисунке 63.
5.16.2 Повторяющийся период времени
Экземпляр представляющего повторяющийся период времени объекта repeating period in time может быть экземпляром представленного объектом weekly repeating period in time еженедельно повторяющегося периода времени (повторяющегося каждые 7 дней) или экземпляром представленного объектом daily repeating period in time ежедневно повторяющегося периода времени (повторяющегося каждые 24 ч).
Пример - Представленный объектом repeating period in time еженедельно повторяющийся период времени "рабочие часы гражданского строительства" определяется как с 8.00 до 12.00 и с 13.00 до 16.30 ежедневно, кроме субботы и воскресенья. Определение выполняется путем вычитания представленного объектом weekly repeating period in time еженедельно повторяющегося периода времени "субботы и воскресенья" из представленного объектом daily repeating period in time ежедневно повторяющегося периода времени "ежедневные рабочие часы".
Объекты будут следующие:
- "рабочие часы гражданского строительства": объект weekly repeating period in time, представляющий еженедельно повторяющийся период времени;
- "ежедневные рабочие часы": объект daily repeating period in time, представляющий ежедневно повторяющийся период времени;
- "субботние и воскресные дни": объект weekly repeating period in time, представляющий еженедельно повторяющийся период времени;
- "субботние дни": объект weekly repeating period in time, представляющий еженедельно повторяющийся период времени;
- "воскресные дни": объект weekly repeating period in time, представляющий еженедельно повторяющийся период времени;
- "с 8.00 до 12.00": объект daily repeating period in time, представляющий ежедневно повторяющийся период времени;
- "с 13.00 до 16.30": объект daily repeating period in time, представляющий ежедневно повторяющийся период времени;
- "с 8.00 до 12.00 и с 13.00 до 16.30": объект daily repeating period in time, представляющий ежедневно повторяющийся период времени.

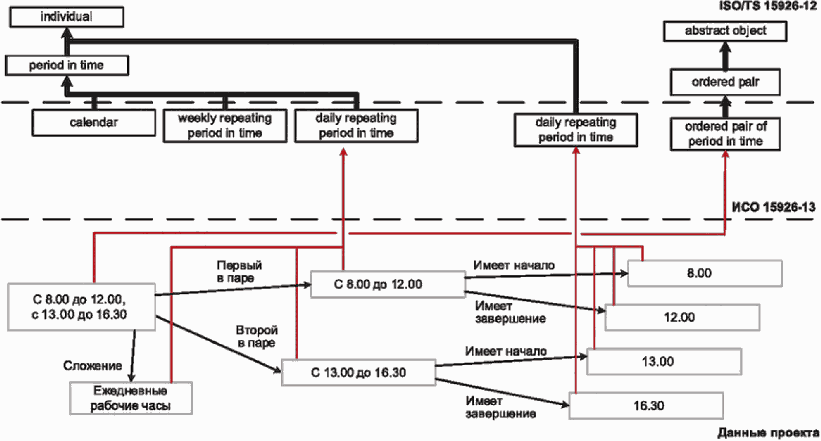

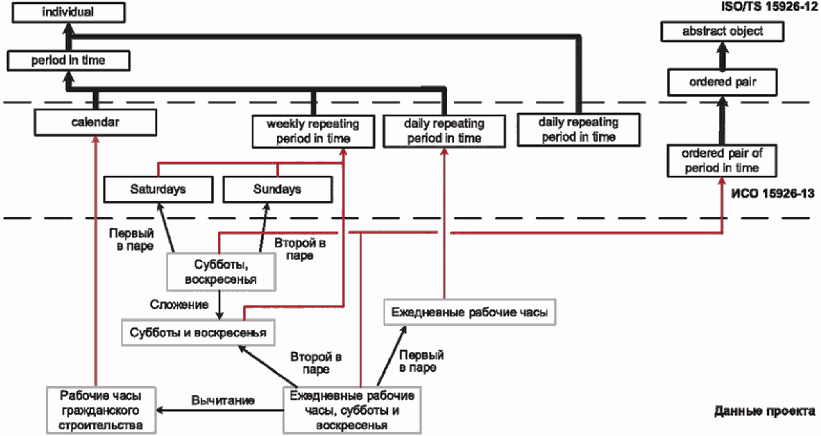

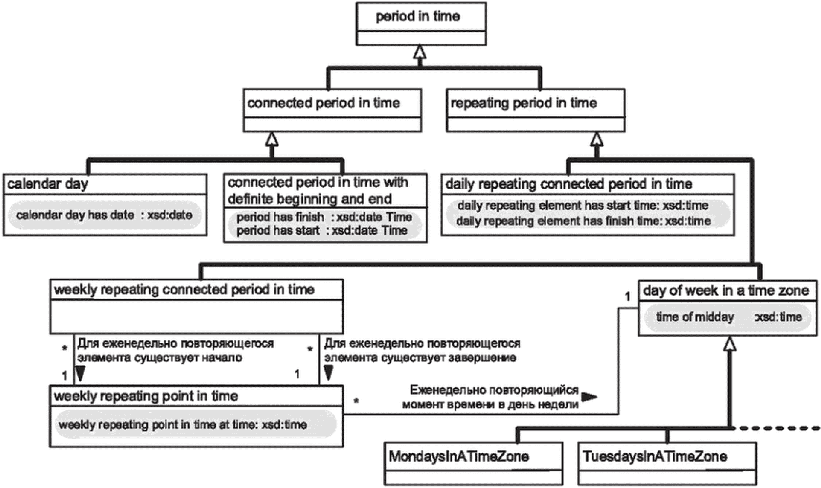

Эти объекты с их классификацией и связями показаны на рисунках 64 и 65.
5.16.3 Повторяющийся момент времени
Экземпляр представляющего повторяющийся момент времени объекта repeating point in time может быть экземпляром представленного объектом weekly repeating point in time еженедельно повторяющегося момента времени (повторяющегося каждые 7 дней) или экземпляром представленного объектом daily repeating point in time ежедневно повторяющегося момента времени (повторяющегося каждые 24 ч).

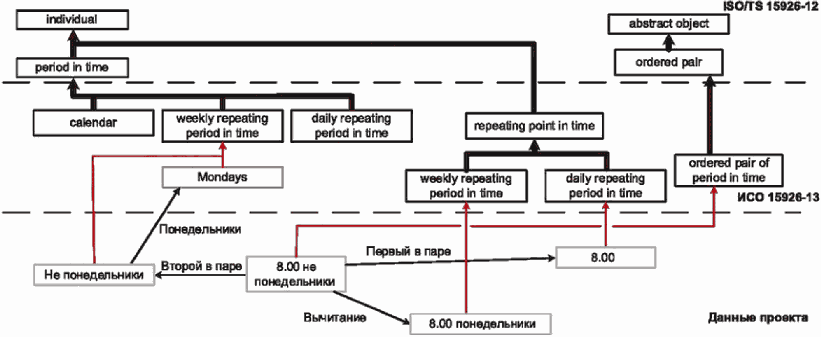

Пример - Представленный объектом point in time момент времени, повторяющийся каждый понедельник в 8.00, является представленным объектом weekly repeating point in time еженедельно повторяющимся моментом времени.
Эти объекты с их классификацией и связями показаны на рисунке 66.
Различные представленные объектами organization организации могут присваивать объектам различные обозначения.
Примечание - Представленный объектом operator оператор и представленный объектом main contractor генеральный подрядчик могут использовать различающиеся обозначения для представленной объектом activity деятельности или представленного объектом class of resource класса ресурсов.
Объекты могут также иметь различные обозначения, имеющие различные роли. Существуют следующие определенные в настоящем стандарте роли обозначения:
- code (код): краткое обозначение, не предназначенное для интерпретации человеком;
- label (метка): обозначение, предназначенное для интерпретации человеком;
- local system id (местное системное обозначение): обозначение, предназначенное для использования отдельной системой и уникальное только в пределах этой системы;
- global system id (глобальное системное обозначение): обозначение, которое предназначено для использования взаимодействующими системами и которое уникально в глобальных масштабах.
Примечание - В качестве глобального системного обозначения может использоваться IRI (Internationalized Resource Identifier - Международное обозначение ресурса).
Могут быть записаны присвоившие обозначение представленная объектом organization организация и представленное объектом installed software установленное программное обеспечение и время присвоения.
Пример - Организация "UGE Oil" присвоила метки деятельностям в составе работ по "увеличению объема добычи природного газа платформы UGE-1". Деятельности "установка трубопроводов для нитки осушки B" присвоена метка "dehyd B piping". Это показано на рисунке 67.
На рисунке 67 роль организации UGE-1 как представленного объектом performer исполнителя деятельности "планирование увеличения объема добычи природного газа платформы UGE-1" не показана.
Представленный объектом work order наряд на работу - это представленная объектом activity деятельность, которая включает:
- выпуск запроса на выполнение представленной объектом organization организацией представленной объектом activity деятельности;
- выполнение этой представленной объектом activity деятельности.
В описании представленного объектом work order наряда на работу содержится определение представленной объектом specification спецификации на представленную объектом activity деятельность, которая должна быть выполнена.
Представляющий область размещения оборудования объект area of facility является подтипом представляющего физический объект объекта physical object. Область размещения оборудования полностью находится в пределах представленной объектом region of space области пространства. Область пространства, определяющая область размещения оборудования, может со временем меняться. Представленная объектом activity деятельность может выполняться в пределах представленной объектом area of facility области размещения оборудования.
Примечание - Представленной объектом area of facility областью размещения оборудования может быть модуль FPSO (Floating Production, Storage and Offloading - плавучая установка для добычи, хранения и отгрузки нефти).
Представляющий участок объект site является подтипом представляющего физический объект объекта physical object. Участок полностью располагается на части поверхности земли, над поверхностью земли или под поверхностью земли. Часть поверхности земли, определяющая представленный объектом site участок, может со временем меняться. Представленный объектом site участок может быть на земле или в море. Представленная объектом activity деятельность может выполняться в пределах представленного объектом site участка.
Представленный объектом site участок может быть классифицирован в соответствии с окружающей средой. Членами представленного объектом class of site by environment класса участка в соответствии с окружающей средой являются следующие подтипы представляющего участок объекта site:
- объект green field site, представляющий участок разрабатываемого месторождения;
- объект brown field site, представляющий участок месторождения с падающей добычей.
В настоящем разделе описаны модель представления применения расписания и связь этой модели с онтологией планирования. Модель представления применения расписания представлена в виде схем UML и в виде онтологии, представленной средствами OWL.
Формально классы онтологии представления являются подклассами классов онтологии планирования, но они созданы для того, чтобы наложить ограничения на данные, которые могут быть записаны с использованием представления.
Свойства в модели представления являются шаблонами, скрывающими объекты, определения которых содержатся в онтологии планирования ИСО 15926. Построенное с использованием шаблонов утверждение в модели представления может быть "поднято" к одному или более утверждениям, использующим полную онтологию планирования ИСО 15926.
Подъем может потребовать создания пропущенных объектов. Определение этих объектов может полагаться на контекстную информацию, которая в представлении не установлена явно.
Для каждой представленной объектом activity деятельности существует сеть объектов, как это показано на рисунке 68.
Примечание - Представленное объектом schedule расписание является представленным объектом information content информационным содержанием, которое содержит представленную объектом specification спецификацию.
Представленная объектом activity деятельность может быть декомпозирована на составляющие части. Для каждого из этих объектов существует параллельная декомпозиция.
В модели представления применения расписания:
- показаны только представленная объектом activity требуемая деятельность и представленная объектом specification спецификация, необходимая для реализации этой деятельности;
- представленный объектом project проект является деятельностью самого верхнего уровня. Существует одноуровневая декомпозиция, в которой каждая составляющая часть - это представленная объектом activity in project деятельность в проекте;
- отношения "часть - целое", используемые в программном обеспечении составления расписания, строятся между представленной объектом specification спецификацией представленного объектом project проекта и представленными объектами specification спецификациями представленных объектами activity in project деятельностей в проекте.
Связь проекта и деятельности в проекте показана на рисунке 69.
Примечания
1 Представляющий деятельность в проекте объект activity in project соответствует термину "activity" (деятельность) в ИСО 21500, где этот термин определен как "входящая в расписание составная часть работы, выполнение которой требуется для завершения проекта".
2 Представляющий деятельность в проекте объект activity in project соответствует элементу ProjectScheduleTask в XML-схеме UN/CEFACT. В схеме дано следующее определение элемента: "сплоченная деятельность, собрание деятельностей, или веха с заданной длительностью или датой, которая требуется для создания результата в пределах проекта". В настоящем стандарте деятельности и события, которые могут быть вехами в плане, различаются.
В модели представления применения расписания утверждение о фактическом представленном объектом project проекте или фактической представленной объектом activity in project деятельности в проекте записываются следующим образом:
- как свойства представленного объектом project требуемого проекта или представленной объектом activity in project требуемой деятельности в проекте, которые независимы от представленной объектом specification спецификации.
Примечание - Представляющий класс проекта объект project имеет свойство project has actual current expenditure (проект имеет фактический текущий расход);
- как свойства представленной объектом specification спецификации для представленного объектом project требуемого проекта или для представленной объектом activity in project требуемой деятельности в проекте, которые зависят от представленной объектом specification.
Примечание - Представляющий класс спецификации деятельности в проекте объект specification for activity in project имеет свойство activity frontline date (плановая дата деятельности).
Дата, на которую свойства действительны, задаются для представленного объектом project проекта или представленной объектом activity in project деятельности в проекте посредством свойств:
- свойства project has date of reported data, представляющего для проекта дату отчета данных проекта;
- свойства activity has date of reported data, представляющего для деятельности дату отчета данных деятельности.
Для спецификации записываются соответствующие спецификации свойства на дату отчета.
Примечание - Представляющий класс спецификации деятельности в проекте объект specification for activity in project имеет свойство activity has planned current activity expenditure (для деятельности задан планируемый текущий расход).
Пример - В модели представления применения расписания для представленной объектом specification for project спецификации для проекта "план увеличения объема добычи природного газа платформы UGE-1 версия 2" существуют свойства project has date of reported data (для проекта существуют дата отчета данных) со значением "2015-07-11" и project has actual current percentage complete (для проекта существует фактический процент завершенности) со значением "57".
При "подъеме" данных модели представления применения расписания до онтологии планирования ИСО 15926, представляющее наличие процента завершенности свойство has percentage complete является свойством связанной со временем части представленной объектом actual activity фактической деятельности "фактическое увеличения объема добычи природного газа платформы UGE-1", которое завершается к 2015-07-11.
Представление с использованием модели представления применения расписания и онтологии планирования ИСО 15926 показаны на рисунках 70 и 71.
применения расписания
ИСО 15926
В сценарии обмена в последовательности обменных файлов для одного и того же представленного объектом project проекта или представленной объектом activity in project деятельности в проекте могут быть разные даты отчетов о данных и разные значения процентов завершенности работ. При "подъеме" до уровня онтологии планирования ИСО 15926 даты содержащихся в отчете данных определяют завершение различных действительных связанных со временем частей, имеющих различные проценты завершенности. Прикладное программное обеспечение должно построить для связанных со временем частей граф процентной завершенности в зависимости от времени. Действительные связанные со временем части могут иметь другие свойства, такие как денежные суммы.
Пример - Представленный объектом specification for activity in project спецификация деятельности в проекте "план замены оборудования кончика патрубка платформы UGE-1 версия 2" содержит фактор риска высотных работ, представленный объектом height work.
Это представляется с помощью свойства шаблона activity has risk factor (для деятельности существует фактор риска). Фактор риска для "спецификации замены оборудования кончика патрубка платформы UGE-1 версия 3", представленный с применением свойства шаблона, показан на рисунке 72.
свойства шаблона
Шаблон свойства "для деятельности существует фактор риска" (activity has risk factor) является экземпляром объекта subclass of, представляющего отношение обобщения между классами. Полное представление в ИСО 15926 свойства наличия фактора риска (has risk factor) показано на рисунке 73.
В настоящем разделе с помощью схем UML показана организация данных для интерфейса применения расписания. Классы в схемах UML соответствуют классам в онтологии планирования. Однако не все классы в онтологии планирования используются в интерфейсе применения расписания.
Связи в схемах UML соответствуют шаблонам свойств, которые в онтологии планирования имеют расширения в виде классов.
Примечание - Схемы UML не отражают все аспекты XML-схемы, относящиеся к интерфейсу применения расписания. Полностью этот документ представлен в приложении D.

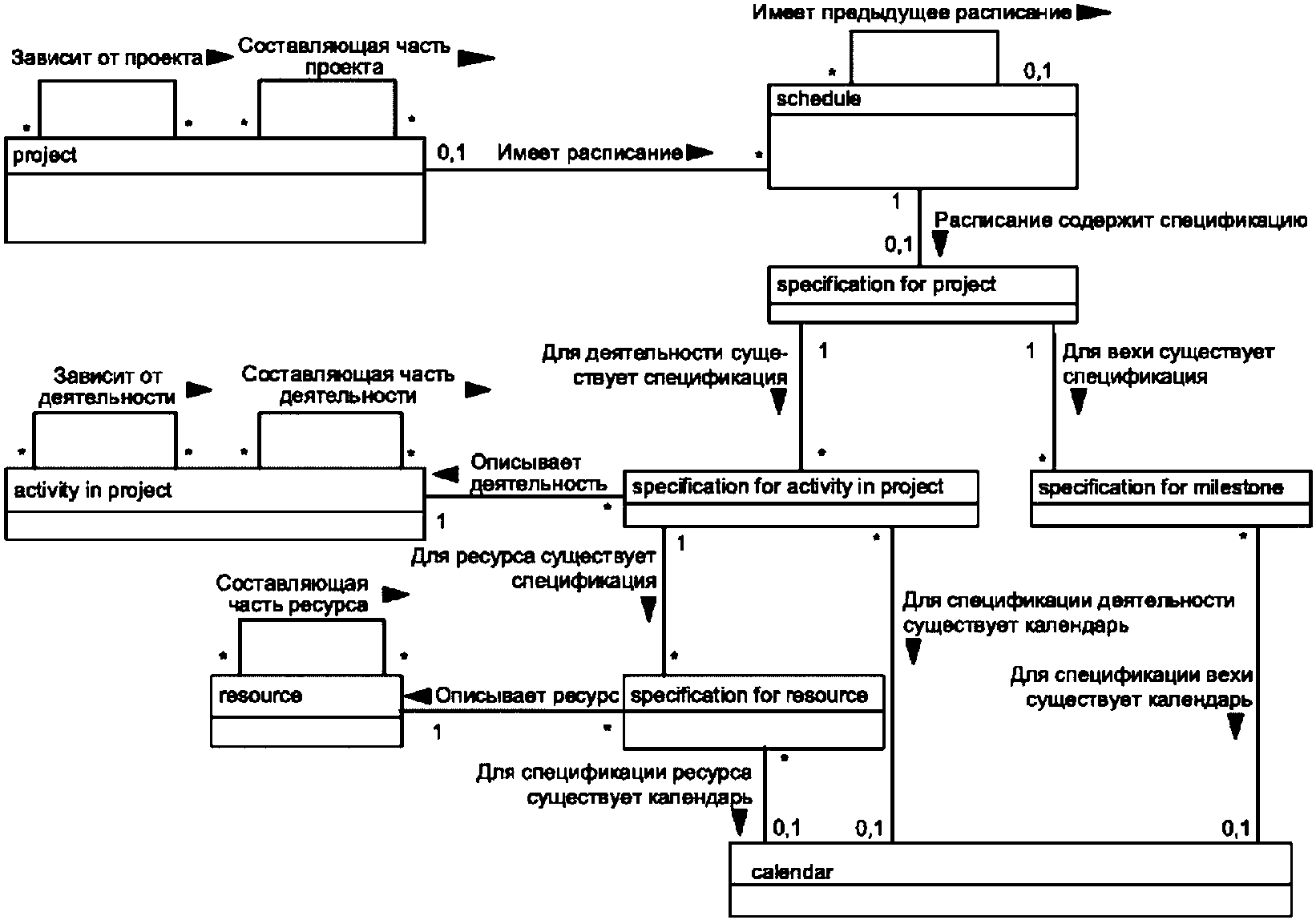

Связи между проектом и его расписаниями показаны на рисунке 74.

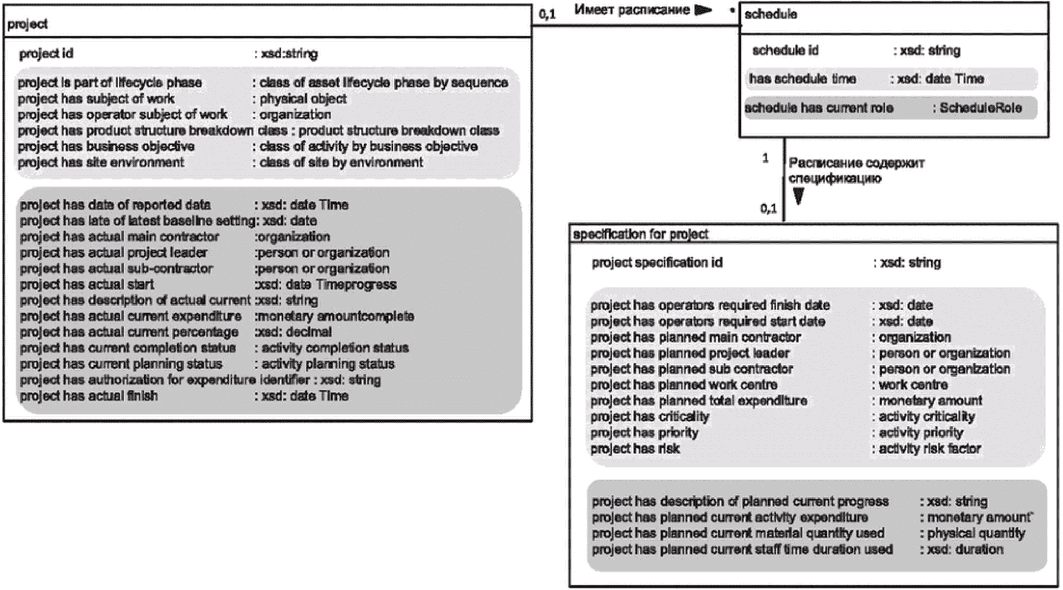

Атрибуты проекта и расписания показаны на рисунке 75. Атрибуты помечены цветом следующим образом:
- атрибуты со средним уровнем серого фона могут изменяться только при появлении нового объекта с новым идентификатором;
- атрибуты с темно-серым фоном могут меняться со временем, и их изменение не требует появления нового объекта с новым обозначением (ID).
и расписания

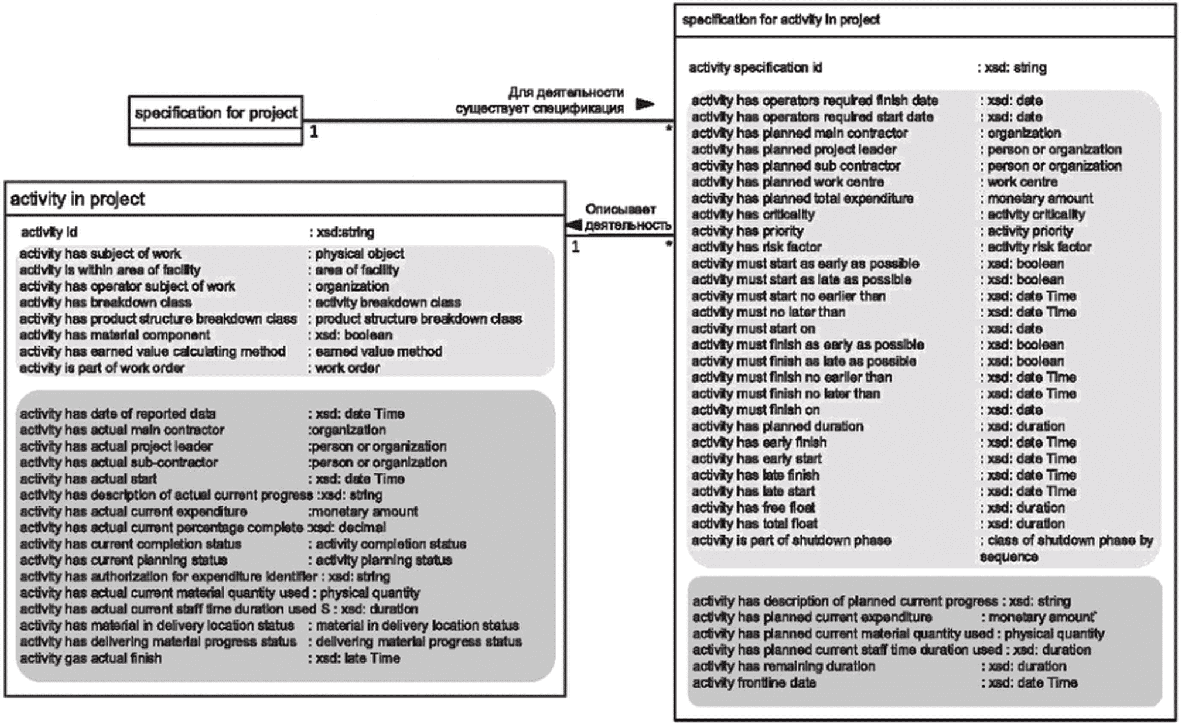

Атрибуты деятельности показаны на рисунке 76.
Связь между деятельностью и отключением, а также атрибуты для отключения показаны на рисунке 77.
и отключения

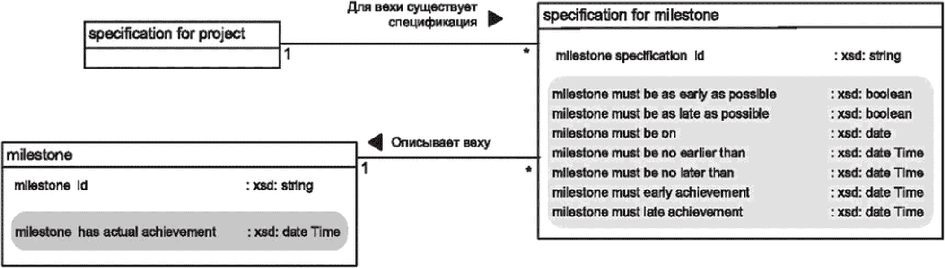

Связи между вехой и спецификацией для вехи, а также их атрибуты показаны на рисунке 78.

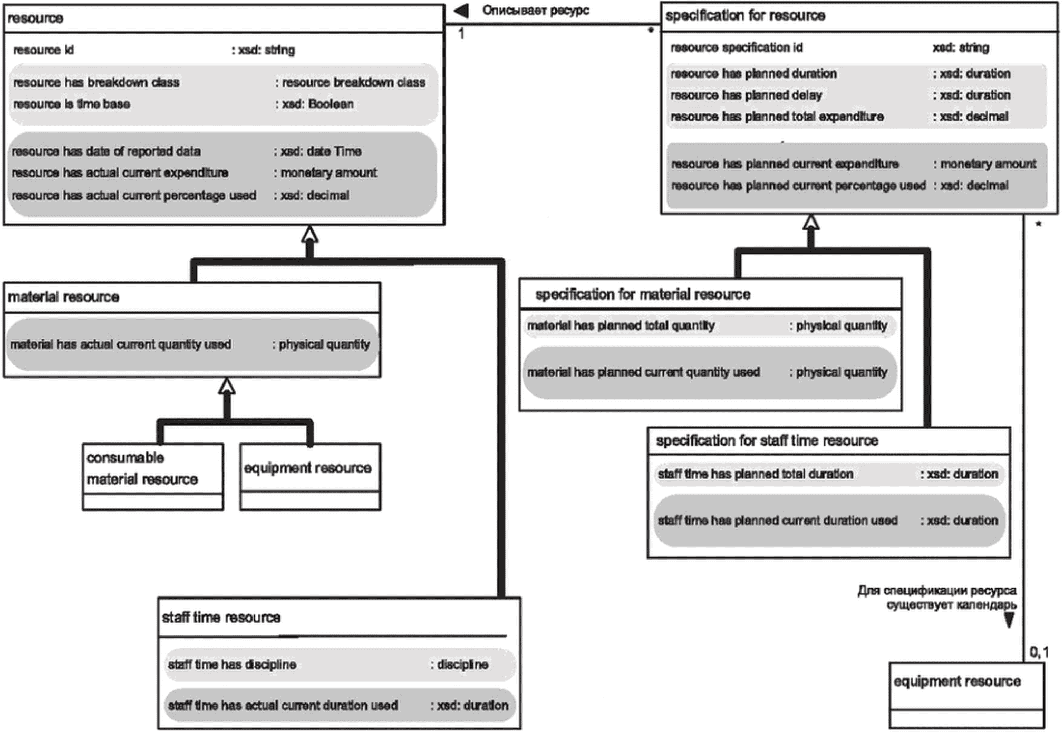

Связи между ресурсом и спецификацией для ресурса, а также их атрибуты показаны на рисунке 79.
ресурса
Отношение между спецификацией ресурса и доступным ресурсом, а также периодом доступности ресурса показано на рисунке 80.
и периода его доступности
Отношения между связью последовательности и спецификациями для деятельности и вехи показаны на рисунке 81.
связей в плане

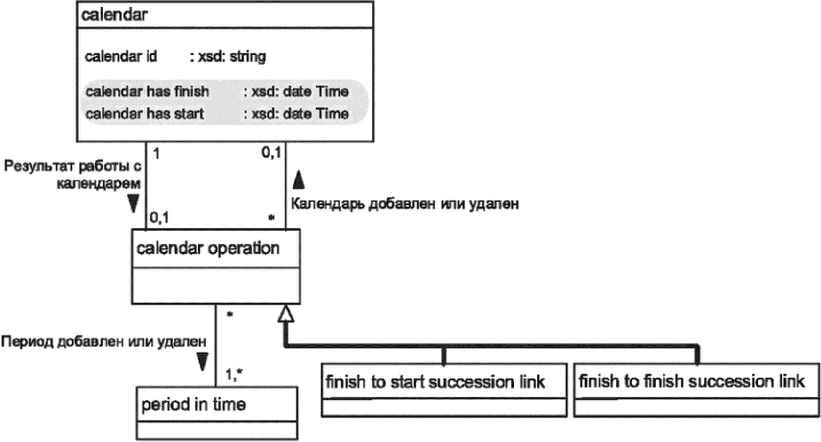

Связи между календарем, его повторяющимися периодами и действием календаря и их атрибутами показаны на рисунках 82 и 83.
с календарем
Представление профиля потребления как последовательности точек профиля показано на рисунке 84.

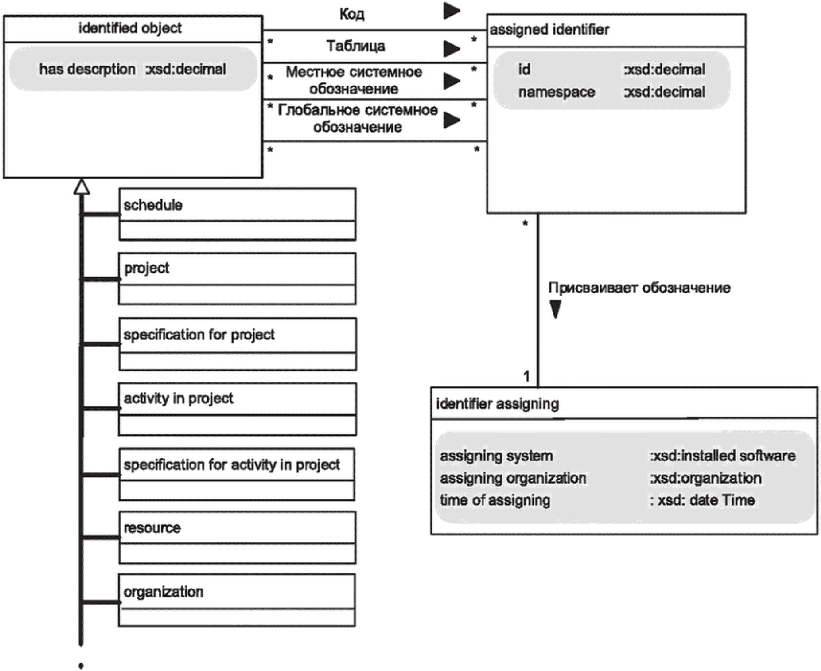

Обозначение объекта показано на рисунке 85.

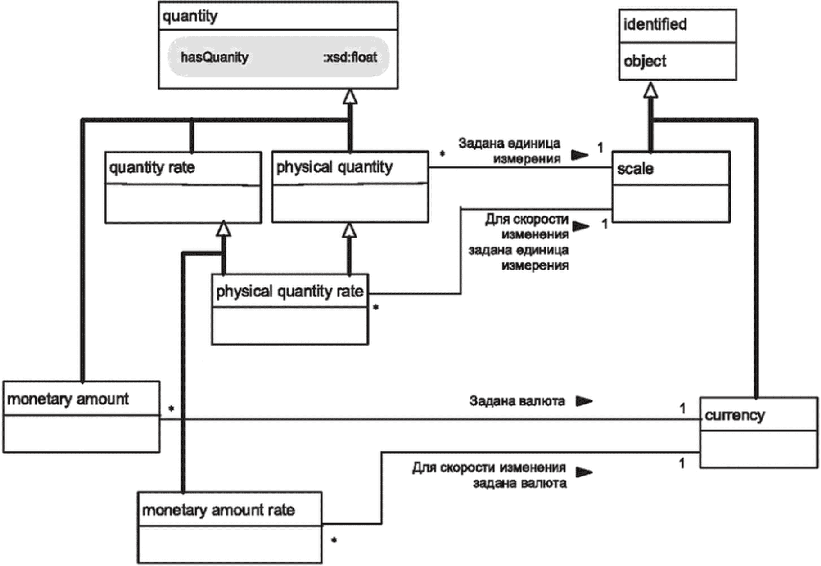

Представление физического количества показано на рисунке 86.
и денежной суммы
Модель представления применения расписания позволяет пользователю:
- обозначить и описать свойство, которое не является частью модели представления применения расписания;
- задать значение свойства для экземпляра объекта в модели представления применения расписания.
Примечания
1 В основанной на OWL реализации в настоящем стандарте свойство того типа, определение которого содержится в справочной библиотеке данных (RDL), может использоваться непосредственно по ссылке. Однако представления применения расписания используется для определения XML-схемы, для которой должен существовать явный механизм для определенных пользователем свойств.
2 Определенное пользователем свойство может соответствовать "определенному пользователем полю" в прикладном программном обеспечении для работы с расписанием.
Может быть обозначен тип свойства. Свойство такого типа может иметь значение, которое является:
- обозначенным объектом;
- физическим свойством;
- числом или строкой.
Представление определенного пользователем типа свойства и значения свойства показаны на рисунке 87.
и значение свойства
Примеры
1 В настоящем стандарте в модель представления применения расписания входят следующие представленные объектами property свойства. А если эти свойства не входят, то они могут быть заданы как определенные пользователем поля следующим образом:
- представленная объектом activity in project деятельность в проекте "A101" имеет свойство типа "has actual start" (имеет действительное начало) со значением этого свойства "2015-11-12";
- представленная объектом activity in project деятельность в проекте "A101" имеет свойство типа "has authorisation for expenditure identifier" (имеет обозначение разрешения на расход) со значением этого свойства "AX-98/1234".
2 В настоящем стандарте в модель представления применения расписания не входит следующее представленное объектом property свойство. Это свойство может быть задано как определенное пользователем поле следующим образом:
- представленная объектом activity in project деятельность в проекте "A101" имеет свойство типа "days behind schedule" (дни перед расписанием) со значением этого свойства "10".
(обязательное)
ЖИЗНЕННОГО ЦИКЛА АКТИВА
В настоящем стандарте содержится определение онтологии с двумя следующими слоями:
- онтология планирования: расширение содержащейся в ISO/TS 15926-12 онтологии объединения жизненного цикла для обеспечения работы с данными планирования;
- онтология представления применения расписания: расширение онтологии планирования для обеспечения представления, которая ограничена обменом данных планирования между прикладными программными продуктами составления расписаний.
В этой онтологии присутствуют классы, определяющие данные, которыми должен осуществляться обмен, и шаблоны свойств, скрывающие подробности полной онтологии планирования.
Следующие утверждения авторского права применяются к каждой из онтологий и включены в представление каждой из онтологий.
Настоящим предоставляется бесплатное бессрочное право любому лицу, получившему копию онтологии, использовать, копировать, изменять, объединять и распространять бесплатно копии онтологии в целях разработки, внедрения, установки и использования программного обеспечения, основанного на онтологии, и разрешить лицам, которым предоставляется онтология, сделать это при соблюдении следующих условий: ОНТОЛОГИЯ ПРЕДОСТАВЛЯЕТСЯ "КАК ЕСТЬ", БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯ, ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ И НЕСООТВЕТСТВИЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ИСО ИЛИ ЛЮБОЙ ДРУГОЙ ЛИЦЕНЗИАР, ПРЕДОСТАВЛЯЮЩИЙ ПРАВО НА ИСПОЛЬЗОВАНИЕ ОНТОЛОГИИ, НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГУЮ ОТВЕТСТВЕННОСТЬ, НАСТУПИЛА ЛИ ОНА В РЕЗУЛЬТАТЕ КОНТРАКТА, ГРАЖДАНСКОГО ПРАВОНАРУШЕНИЯ ИЛИ ИНОГО, ВОЗНИКАЮЩЕГО В СВЯЗИ С ОНТОЛОГИЕЙ, ИЛИ ЕЕ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЙСТВИЯМИ С ОНТОЛОГИЕЙ. В дополнение к вышеупомянутому любая измененная копия онтологии должна содержать следующую запись: НАСТОЯЩАЯ ОНТОЛОГИЯ ПОЛУЧЕНА ПУТЕМ ИЗМЕНЕНИЯ ОНТОЛОГИИ, ОПРЕДЕЛЕНИЕ КОТОРОЙ СОДЕРЖИТСЯ В ИСО 15926-13, И НЕ ДОЛЖНА РАССМАТРИВАТЬСЯ КАК СООТВЕТСТВУЮЩАЯ НАСТОЯЩЕМУ СТАНДАРТУ. |

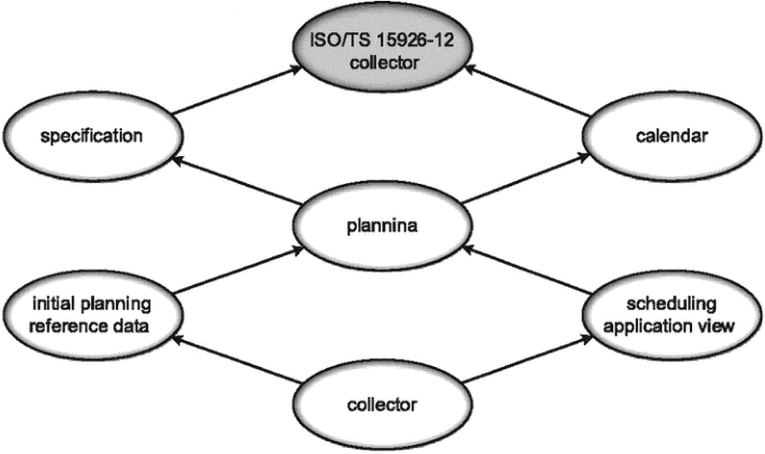

Граф импорта файлов онтологии показан на рисунке A.1.

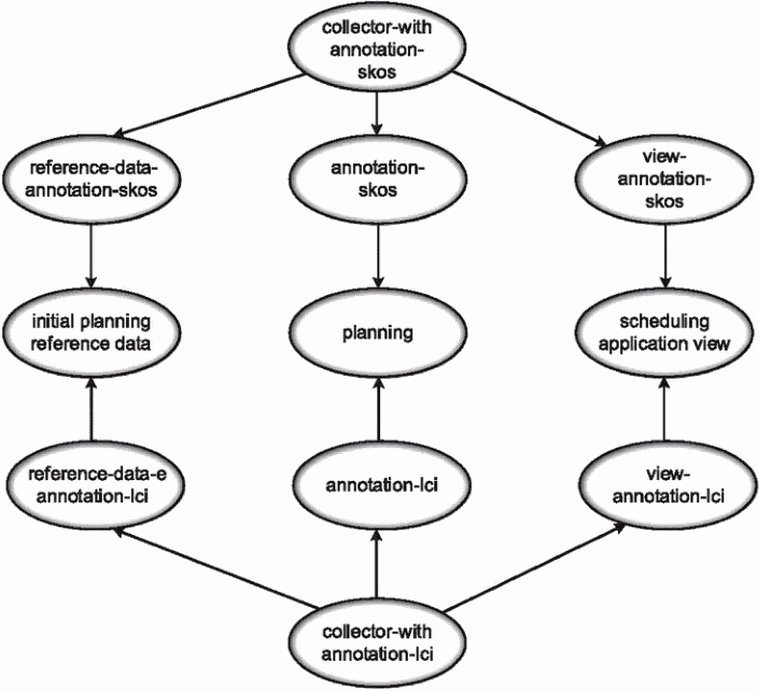

К коллекторам могут быть добавлены примечания, как это показано на рисунке A.2.
A.2 Онтология планирования
Онтология планирования, определение которой содержится в настоящем стандарте, и ее последующие редакции и поправки имеют следующее международное обозначение ресурса (IRI - Internationalized Resource Identifier):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology
Версия онтологии, определение которой дано в настоящем стандарте, имеет следующее международное обозначение ресурса (IRI - Internationalized Resource Identifier):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/v-0-1
Версия онтологии, определение которой дано в настоящем стандарте, представлена в файлах формата TURTLE, перечисленных в таблице A.1. Файлы могут быть получены заменой в шаблоне <file> на имя файла с указанным префиксом:
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/<file>.ttl
Таблица A.1
Файл | Содержимое файла |
calendar-v-0-1 | Онтология для представленных объектом calendar календарей с рабочим и нерабочим временем |
specification-v-0-1 | Онтология для представленных объектом specification спецификаций для требуемых или предложенных представленных объектом individual индивидов |
planning-v-0-1 | Онтология для представленных объектом planning деятельностей по планированию, в которую импортированы онтологии для представленных объектом calendar календарей и представленных объектом specification спецификаций |
annotation-lci-v-0-1 | Примечания к онтологии, используя свойства примечания, определенные в ISO/TS 15926-12 |
annotation-skos-v-0-1 | Примечания к онтологии, используя свойства примечания, определенные в SKOS |
Начальные справочные данные планирования могут быть получены заменой шаблона <file> на имя файла с указанным префиксом:
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/reference-data/<file>.ttl
где <file> - это:
Файл | Содержимое файла |
initial-planning-referencedata-v-0-1 | Подклассы классов из онтологии для представленной объектом planning деятельности по планированию, которые могут быть расширены с использованием классов, определения которых содержатся в справочной библиотеке данных вне настоящего стандарта |
reference-data-annotation-lciv-0-1 | Примечания к онтологии, используя свойства примечания, определенные в ISO/TS 15926-12 |
reference-data-annotationskos-v-0-1 | Примечания к онтологии, используя свойства примечания, определенные в SKOS |
Примечание - Пример расширений справочных данных показан в приложении E. Представления этих примеров в формате TURTLE находится в файле:
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/reference-data/example/<file>.ttl
где <file>:
Файл | Содержимое файла |
example-planning-referencedata-v-0-1 | Пример расширений справочных данных |
Файлы примечаний в онтологии являются информативными копиями нормативных определений, содержащихся в следующих файлах HTML:
Определения для онтологии планирования:
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/definitions-v-0-1.htm.
Примечание - Эти файлы имеют гипертекстовые связи между классами и свойствами в онтологии:
- планирования настоящего стандарта;
- классами и свойствами в онтологии объединения жизненного цикла из ISO/TS 15926-12.
Онтология модели представления применения расписания, определение которой содержится в настоящем стандарте, и ее последующие редакции и поправки имеют следующее международное обозначение ресурса (IRI - Internationalized Resource Identifier):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/view
Версия онтологии, определение которой дано в настоящем стандарте, имеет следующее международное обозначение ресурса (IRI - Internationalized Resource Identifier):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/view-v-0-1
Версия онтологии, определение которой дано в настоящем стандарте, представлена в файлах формата TURTLE, перечисленных в таблице A.2. Файлы могут быть получены разыменованием международного обозначения ресурса (Internationalized Resource Identifier; IRI) с указанным префиксом:
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/<file>.ttl
Таблица A.2
применения расписания
Файл | Содержимое файла |
view-v-0-1 | Онтология модели представления применения расписания |
view-annotation-lci-v-0-1 | Примечания к онтологии, используя свойства примечания, определенные в ISO/TS 15926-12 |
view-annotation-skos-v-0-1 | Примечания к онтологии, используя свойства примечания, определенные в SKOS (Simple Knowledge Organization System - простой язык организации знаний) |
Файлы примечаний в онтологии являются информативными копиями нормативных определений, содержащихся в следующих файлах HTML:
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/view/definitions-v-0-1.htm
Примечание - Эти файлы имеют гипертекстовые связи между классами и свойствами в онтологии:
- планирования настоящего стандарта;
- модели представления применения расписания настоящего стандарта;
- объединения жизненного цикла из ISO/TS 15926-12.
A.4 Коллектор онтологий
Коллектор для онтологий планирования и представлений и для начальных справочных данных может быть получен по следующему международному обозначению ресурса (IRI - Internationalized Resource Identifier):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/collector-v-0-1.ttl
Коллекторы для примечаний могут быть получены по следующим международным обозначениям ресурса (Internationalized Resource Identifier; IRI):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/collector-with-annotation-lci-v-0-1.ttl
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/ontology/collector-with-annotation-skos-v-0-1.ttl
(обязательное)
ПРОДУКТАМИ СОСТАВЛЕНИЯ РАСПИСАНИЙ
В настоящем стандарте содержится определение XML-схемы для обмена данными между прикладными программными продуктами составления расписания. Семантически XML-схема содержит примечания, созданные с использованием W3C SAWSDL. XML-схема является разрешенным способом обмена.
Следующие утверждения авторского права применяются к схеме и включены в представление схемы.
Настоящим предоставляется бесплатное бессрочное право любому лицу, получившему копию схемы, использовать, копировать, изменять, объединять и распространять бесплатно копии схемы в целях разработки, внедрения, установки и использования программного обеспечения, основанного на схеме, и разрешить лицам, которым предоставляется схема, сделать это при соблюдении следующих условий: СХЕМА ПРЕДОСТАВЛЯЕТСЯ "КАК ЕСТЬ", БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, НО НЕ ОГРАНИЧИВАЯ, ГАРАНТИИ КОММЕРЧЕСКОЙ ПРИГОДНОСТИ, ПРИГОДНОСТИ ДЛЯ КОНКРЕТНОЙ ЦЕЛИ И НЕСООТВЕТСТВИЯ. НИ ПРИ КАКИХ ОБСТОЯТЕЛЬСТВАХ ИСО ИЛИ ЛЮБОЙ ДРУГОЙ ЛИЦЕНЗИАР, ПРЕДОСТАВЛЯЮЩИЙ ПРАВО НА ИСПОЛЬЗОВАНИЕ СХЕМЫ, НЕ НЕСЕТ ОТВЕТСТВЕННОСТИ ЗА ЛЮБЫЕ ПРЕТЕНЗИИ, УБЫТКИ ИЛИ ДРУГУЮ ОТВЕТСТВЕННОСТЬ, НАСТУПИЛА ЛИ ОНА В РЕЗУЛЬТАТЕ КОНТРАКТА, ГРАЖДАНСКОГО ПРАВОНАРУШЕНИЯ ИЛИ ИНОГО, ВОЗНИКАЮЩЕГО В СВЯЗИ СО СХЕМОЙ, ИЛИ ЕЕ ИСПОЛЬЗОВАНИЕМ ИЛИ ДРУГИМИ ДЕЙСТВИЯМИ СО СХЕМОЙ. В дополнение к вышеупомянутому любая измененная копия схемы должна содержать следующую запись: НАСТОЯЩАЯ СХЕМА ПОЛУЧЕНА ПУТЕМ ИЗМЕНЕНИЯ СХЕМЫ, ОПРЕДЕЛЕНИЕ КОТОРОЙ СОДЕРЖИТСЯ В ИСО 15926-13, И НЕ ДОЛЖНА РАССМАТРИВАТЬСЯ КАК СООТВЕТСТВУЮЩАЯ ДАННОМУ СТАНДАРТУ. |
XML-схема, определение которой содержится в настоящем стандарте и последующих его редакциях и поправках к нему, может быть получена по следующему международному обозначению ресурса (Internationalized Resource Identifier; IRI):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/xml-schema
Версия схемы, определение которой дано в настоящем стандарте, имеет следующее международное обозначение ресурса (Internationalized Resource Identifier; IRI):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/xml-schema/v-0-1
Версия схемы, определение которой дано в настоящем стандарте, может быть получена разыменованием международного обозначения ресурса (Internationalized Resource Identifier; IRI):
/template/go.php?url=https://standards.iso.org/iso/15926/-13/tech/xml-schema/v-0-1.xsd
Файл с XML-схемой содержит:
- ссылки элементов и атрибутов на классы и свойства модели представления применения расписания, построенные с использованием механизма modelReference семантических аннотаций SAWSDL.
Эти ссылки в XML-схеме являются обязательными.
Примечание - Для того чтобы обеспечить краткий обменный файл, имена элементов и атрибутов в XML-схеме, при возможности, должны быть сокращены и упрощены;
- примечания XML-схемы, которые повторяют определения классов и свойств из модели представления применения расписания.
Эти примечания в XML-схеме являются справочными. Нормативные определения классов и свойств даны в файле HTML, который задан в приложении A.
(справочное)
ОТНОШЕНИЕ МЕЖДУ ОНТОЛОГИЕЙ ПЛАНИРОВАНИЯ И ИНТЕРФЕЙСОМ
ПРИМЕНЕНИЯ РАСПИСАНИЯ
В настоящем стандарте содержится определение следующих уровней:
- внешний уровень: это представление онтологии для прикладных программных продуктов составления расписания описано в 5.17, а определение реализации на основе XSD содержится в приложении B.
Этот уровень соответствует внешнему уровню представления пользователя архитектуры ANSI SPARC;
- уровень сообщества: это описанная в разделе 4 онтология планирования с описанным в приложении A представлением на основе OWL.
Этот уровень соответствует концептуальному уровню архитектуры ANSI SPARC.
Связь между уровнями и определенной в ИСО 15926-2 обобщенной концептуальной онтологией показана на рисунке C.1.
онтология ИСО 15926
На рисунке C.1 показано, что:
- обобщенная концептуальная онтология, содержащаяся в ИСО 15926-2, имеет расширения для различных предметных областей;
- справочные данные, обеспечивающие работу с этими предметными областями, являются также расширением справочной библиотеки данных (RDL), определение которой содержится в ISO/TS 15926-4.
Использование онтологии ИСО 15926-2 как основы для уровня сообществ делает возможным определение представлений различных предметных областей.
(справочное)
D.1 Уровень расписания
Классификация представленного объектом schedule расписания в соответствии с "уровнем" является общей практикой в перерабатывающей промышленности, и такие термины, как "уровень 1", "уровень 2" и т.д., широко используются. Однако в различных отраслях перерабатывающей промышленности определения этих терминов не совпадают.
В настоящем стандарте содержится определение представленного объектом schedule level класса уровней расписания, но определения подклассов представленного объектом schedule расписания не содержатся. Вместо этого, подтипы представляющего расписание объекта schedule, являющиеся членами представленного объектом schedule level класса уровней расписания, могут быть стандартизованы в справочной библиотеке данных (RDL).
Обычно используемые для проектов EPC (Engineering, procurement and construction - техническое проектирование, закупка и строительство) используются следующие подтипы представленного объектом schedule расписания:
Уровень 1. Мастер-расписание проекта (PMS - Project Master Schedule)
Расписание этого уровня также называется "расписание главных вех" или "управляющее резюме". Такое расписание создается пусконаладочной компанией для заинтересованных сторон. Часто такой документ имеет размер не более одной страницы. Неформально расписание этого уровня можно назвать "большой картиной".
В мастер-расписании проекта может быть задан тип промышленных средств и оценка времени требуемого для разработки, закупки товаров и услуг, строительства и приемки. Задаются времена основных вех и ключевые поставщики. Обычно время задается с точностью не более месяцев. Это может использоваться для помощи процессу принятия решений деловой деятельности и, возможно, будет использоваться как результат оценки возможности. В мастер-расписании проекта обычно рассматриваются только средства в целом и не содержится схема деления изделий или деятельностей. Мастер-расписание проекта обычно содержит схему вех или простую гистограмму, охватывающую проект от начала до завершения.
Мастер-расписание проекта может быть начальной точкой разработки дальнейшего содержания договора и может быть включено в техническое задание. Подрядчик EPC, делающий заявку, должен показать очевидность ее выполнения.
Уровень 2. Сводное мастер-расписание (SMS - Summary Master Schedule)
Такое расписание также может быть названо "сводное расписание проекта" или "управляющее сводное расписание". Такое расписание создается подрядчиком из расписания уровня 3 (project coordination schedule - график согласования проекта) для того, чтобы отчитываться о продвижении работы общему руководству, руководителям проекта и иногда - спонсорам проекта.
Сводное мастер-расписание содержит всю информацию, содержащуюся в мастер-расписании проекта, но дополнительно - со схемами деления изделия и деятельности, для которых помечены поставщики, определение которых содержится в мастер-расписании проекта.
Такое расписание также называется "итоговое расписание этапов проекта", "график продвижения" или "публикуемое расписание". Это расписание содержит схемы деления изделия, работ и другие схемы деления.
Часто график согласования проекта изначально создается генподрядчиком для образования части его технического предложения по его заявке. График согласования используется руководителями проекта и представителями пусконаладочной компании. К графику согласования может быть применен метод критического пути.
Во время выполнения проекта график согласования проекта обслуживается подрядчиком EPC как ежемесячный итог исполнительного расписания. График согласования охватывает все главные вехи разработки, технической проработки, закупки, строительства, предварительной приемки, приемки, вступления в собственность, запуска, и использование графика может быть расширено, охватывая эксплуатацию и обслуживание.
Обычно график согласования проекта является частью договора между пусконаладочной компанией и подрядчиком EPC. Соответствие этому расписанию отслеживается во время выполнения работ, а платежи могут быть связаны с достижением результатов, предусмотренных этим расписанием.
Многие проекты EPC выполняются альянсом подрядчиков EPC, субподрядчиков, производителей и поставщиков. Генеральный подрядчик EPC обычно рассылает начальный график согласования проекта членам альянса. Каждый член альянса разрабатывает собственную часть расписания. Генеральный подрядчик EPC собирает вместе документы, полученные от членов альянса, и создает объединенный график согласования проекта.
Уровень 4. Исполнительное расписание (Execution Schedule)
Это расписание называется также "расписание уровня работ проекта" или "рабочее расписание". Исполнительное расписание создается путем сочетания полной схемы деления работ с объединенным графиком согласования проекта. Главными пользователями исполнительного расписания являются руководители проекта в целях отслеживания и управления своими задачами.
К этому расписанию может быть применен метод критического пути для определения начальных и завершающих дат, продолжительностей и требуемых ресурсов.
Уровень 5. Подробное расписание (Detail Schedule)
Это расписание также называется "расписание на перспективу". Подробное расписание - это расписание на ограниченное количество недель, которое создается как временное расписание на основе исполнительного расписания. Подробное расписание используется руководителями бригад и групп для ежедневной координации задач в той области, где размещены промышленные средства. Подробное расписание часто представляется в форме диаграмм Ганта.
Пять уровней описаны в 1-й части Руководства свода знаний по планированию судебной экспертизы (Forensic Scheduling Body of Knowledge; FSBOK).
D.2 Уровень деятельности
Представленные объектом activity деятельности могут быть классифицированы в соответствии с размером и сложностью таким же образом, как представленные объектами schedule расписания классифицируются в соответствии со своими уровнями. В перерабатывающей промышленности для деятельностей широко используются такие термины, как "проект", "пакет работ", "деятельность в проекте" и "задача". Так же, как и для уровня расписания, определения этих терминов в различных секторах промышленности не совпадают.
Согласно содержащемуся в ИСО 15926-2 определению, представленная объектом деятельность - это нечто, случающееся независимо от размера и сложности. В перерабатывающей промышленности термин "деятельность" часто используется для обозначения того, что меньше проекта, но больше задачи. Для того чтобы избежать путаницы с данным в ИСО 15926-2 определением представляющего деятельность объекта activity, здесь используется термин "деятельность в проекте" (activity in project).
В настоящем стандарте отсутствуют определения подтипов представляющего деятельность объекта activity в соответствии с размером и сложностью деятельности. Вместо этого определения подтипов представляющего деятельность объекта activity в соответствии с размером и сложностью деятельности могут содержаться в справочной библиотеке данных (RDL).
В проектах EPC обычно используются следующие соответствующие размеру и сложности подтипы представляющего деятельность объекта activity:
- представленный объектом project проект: Это - большая и сложная представленная объектом activity деятельность, которая часто соответствует мастер-расписанию проекта, т.е. расписанию уровня 1;
- представленный объектом work package пакет работ: Это определяемая схемой деления деятельностей составляющая часть представленного объектом project проекта. Обычно пакет работ представляет собой собрание задач, которые должны быть выполнены в некотором месте в определенный отрезок времени. Руководитель представленного объектом work package пакета работ может загрузить ресурсы для выполнения задачи и может отслеживать и управлять продвижением работ и расходами. Часто пакет ракет определяется на 3-м уровне расписания - в графике согласования проекта (project coordination schedule).
Во время этапа планирования затраты отдельных представленных объектами work package пакетов работ суммируются для того, чтобы получить утвержденную базовую стоимость или утвержденный бюджет представленного объектом проекта. Выполнение представленного объектом work package пакета работ обычно измеряется с применением метода определения освоенной стоимости;
- представленная объектом activity in project деятельность в проекте: Это - общий термин или для представленного объектом work package пакета работ или для представленной объектом task задачи в пределах представленного объектом work package пакета работ. К представленному объектом project проекту и к представленным объектами activity in project составляющим деятельностям проекта может быть применен метод критического пути;
- представленная объектом task задача: Это - составляющая часть представленного объектом work package пакета работ. Определение представленной объектом task задачи часто выполняется на 4-м уровне расписания - исполнительном расписании (execution schedule).
(справочное)
Онтология, определение которой содержится в настоящем стандарте, предназначена для использования совместно со справочными данными, которые определяют уточнения (подтипы) классов или отображения в пределах онтологии. Часто уточнения специфичны для отдельных отраслей промышленности или даже для отдельных компаний.
В некоторых случаях, если уточнения имеют широкое применение, эти уточнения стандартизованы в настоящем стандарте, в то время как другие уточнения остаются в справочных данных вне настоящего стандарте. В настоящем стандарте в таблице E.1 показан интерфейс к справочным данным.
В таблице присутствуют следующие столбцы:
- класс: класс в настоящем стандарте, членами которого являются элементы справочных данных;
- стандартизованные элементы: члены класса, которые стандартизованы в настоящем стандарте;
- примеры элементов: примеры членов класса, которые должны быть определены в справочных библиотеках данных вне настоящего стандарта.
Таблица E.1
schedule level (уровень расписания) | - | Уровень 1 Мастер-расписание проекта Уровень 2 Итоговое расписание проекта (SMS) Уровень 3 График согласования проекта (PCS) Уровень 4 Исполнительное расписание Уровень 5 Подробное расписание |
role of a schedule (роль расписания) | Базовое расписание Текущее расписание | Пересмотренное расписание. Расписание в реальном времени |
class of activity according to size or scope (класс деятельности в соответствии с размером или областью действия) | - | Проект; пакет работ; задача |
class of activity according to purpose (класс деятельности в соответствии с целью) | - | Классы, относящиеся к средствам производства и переработки нефти и газа включают: - бурение, - изолирование скважины; - обслуживание скважины; - передачу скважины; - пересмотр производственной деятельности |
activity breakdown class (класс схемы деления деятельностей) | - | Классы, относящиеся к средствам производства и переработки нефти и газа определены в ИСО 19008 |
class of activity by business objective (класс деятельности в соответствии с целью деловой деятельности) | - | Классы, относящиеся к средствам производства и переработки нефти и газа включают: - повышение извлекаемости нефти и газа; - обеспечение обычной деловой деятельности; - осуществление постепенного улучшения; - радикальные изменения; - восстановление после катастрофы; - управление закрытием |
class of asset life-cycle phase (класс этапов жизненного цикла актива) | - | Классы, относящиеся к средствам производства и переработки нефти и газа включают: - разведку нефтегазового месторождения; - планирование нефтегазового месторождения; - разработку нефтегазового месторождения; - эксплуатацию нефтегазового месторождения; - прекращение работы и вывод из эксплуатации нефтегазового месторождения; - удаление нефтяных и газовых месторождений |
class of site by environment (класс участка в соответствии с окружающей средой) | Участок разрабатываемого месторождения. Участок месторождения с падающей добычей | - |
activity risk factor (фактор риска деятельности) | - | Классы, относящиеся к средствам производства и переработки нефти и газа включают: - высотные работы; - горячие работы; - подъемные работы; - работы с мелкозалегающим газом |
activity criticality (критичность деятельности) | - | Все члены возможно зависят от отдельных компаний |
activity priority (приоритетность деятельности) | - | Все члены возможно зависят от отдельных компаний |
activity completion status (состояние завершенности деятельности) | Действующая деятельность. Завершенная деятельность | Приостановленная деятельность. Заброшенная деятельность |
activity planning status (состояние планирования деятельности) | Планирование - должно планироваться; планирование - планируется; планирование - отменено; планирование - готово к выполнению | - |
resource breakdown class (класс схемы деления ресурсов) | - | Классы, относящиеся к средствам производства и переработки нефти и газа, определены в ИСО 19008 |
class of work centre (класс рабочих центров) | - | Главный рабочий центр. Действующий рабочий центр |
class of organization according to size and scope (класс организации в соответствии с размером и областью действия) | - | Отдел. Бригада |
Discipline (профессия) | - | Классы, относящиеся к средствам производства и переработки нефти и газа, определены в ИСО 19008 |
physical breakdown class (класс физических схем деления) | - | Классы, относящиеся к средствам производства и переработки нефти и газа, определены в ИСО 19008 |
role of agent (роль агента) | Оператор. Руководитель проекта. Подрядчик. Генеральный подрядчик. Субподрядчик | Главный инженер регулятора. Ответственное лицо. Руководитель бригады |
class of installed planning software (класс установленного программного обеспечения) | - | MicrosoftProject Oracle Primavera P6 Safran |
class of physical object (класс физических объектов - классификация по отключению системы) | - | Система. Цепочка систем. Оборудование. Месторождение. Жилые квартиры. Завод |
class of activity (класс деятельности - классификация по отключению процесса) | - | Бурение. Вывод газа. Закачивание газа. Производство нефти и газа. Закачивание воды. Отбор воды |
class of shutdown by reason (класс отключения в соответствии с причиной) | Немедленное отключение. Отключение при проверке безопасности | Завершение повторяющейся последовательности. Завершение не повторяющейся последовательности. Отключение при пересмотре |
earned value method (метод освоенной стоимости) | Всегда по расписанию | Освоенная стоимость 0/100. Освоенная стоимость 20/80 |
currency (валюта) | - | Доллар США. Евро |
(справочное)
Настоящий стандарт разработан для обмена данными расписания и не влияет на внутреннее планирование и на деятельность по работе с расписаниями в компаниях, принявших стандарт. Стандарт согласован с процессами планирования, определенными для управления проектами главными органами стандартизации, и такими выпущенными этими органами стандартизации стандартами, как ИСО 21500, PMI и PRINCE2. Обычно управление проектами проводится в соответствии с представленными на рисунке F.1 этапами проекта.

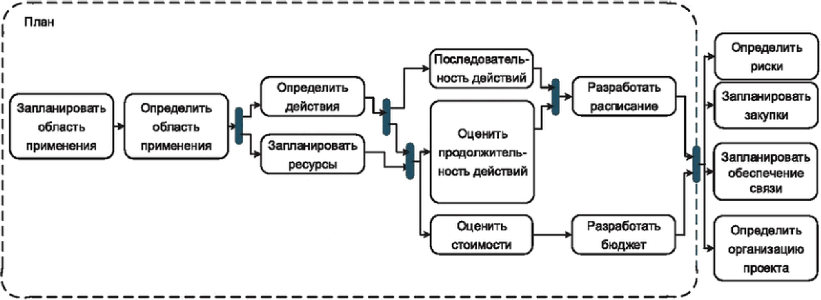

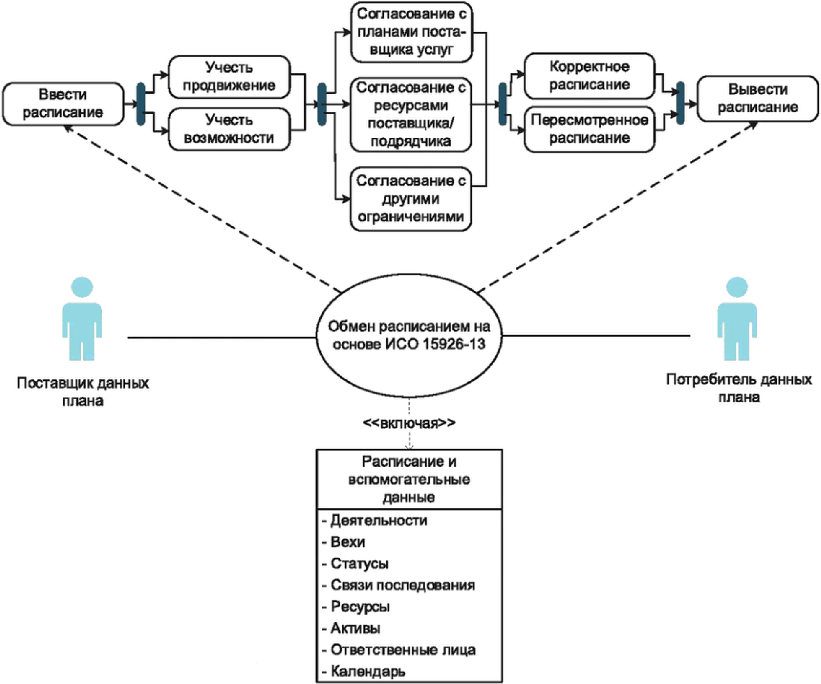

Одним из предметов планирования является декомпозиция на деятельности, включая работу с расписаниями. Схема действий по планированию, приведенная на рисунке F.2, соответствует определенным в PRINCE2 шагам планирования: разработка плана, определение и анализ изделий, выявление деятельностей и зависимостей, подготовка оценок, подготовка расписания, анализ рисков и документирование плана. В основном эти приемы планирования хорошо подходят для устойчивых и управляемых сред проекта с ограниченным количеством пересмотров и обменов расписаний.
Для всех проектов, но особенно для тех, в которые вовлечено много деятельностей (например, решение технических вопросов, обслуживание, изменение проектов), или для тех, которые зависят от погоды, часто требуют согласования расписания с окнами возможности (операции, допускаемые при определенных погодных условиях или ранее доставленном оборудовании) или выполняемые параллельно с действиями других участников. Изменения в расписании должны передаваться быстро. Использование различающихся программных приложений работы с расписанием требуют утомительного и требующего затрат времени ручного управления качества данных и, иногда, повторного ввода. Таким образом, в настоящем стандарте эти параметры рассматриваются как объединение данных планирования и обмен этими данными, как показано на рисунке F.3.
Поставщик данных плана
Поставщик данных плана является действующим лицом, который отвечает за выполнение работ или объединение данных проекта для конечного клиента. Поставщиками данных плана являются поставщики, подрядчики, руководители программ или проектов.
Потребитель данных плана
Потребителем данных плана является действующее лицо, ответственное за управление проектом и (или) имеет полномочия выделять средства подрядчику или поставщику для выполнения работы. Потребители данных проекта отвечают за собрание данных о состоянии и степени выполнения проекта для анализа на периодической основе. Этими потребителями данных плана являются исполнительные органы государственной власти, подрядчики, руководители программ или проектов, внутренние управляющие.
В настоящем стандарте участники, принимающие на себя вышеописанные роли, меняют их. Оператор предоставляет свое расписание как мастер-расписание для использования подрядчиком. Позже подрядчик предоставляет свое подробное расписание для оператора для просмотра, управления или объединения. Часто пересмотренное расписание посылается обратно подрядчику.
(справочное)
И ЭФФЕКТИВНОСТИ ЗАТРАТ
В отношении отчета расписания проекта и эффективности затрат настоящий стандарт перекрывается с XML-схемой UN/CEFACT. Целью XML-схемы UN/CEFACT является исключительно однонаправленная передача в целях управления проекта. Данные о степени выполнения проекта передаются из программного обеспечения работы с расписанием в программное обеспечение анализа и управления проектом. В отличие от настоящего стандарта XML-схема UN/CEFACT в значительной мере сосредоточена на отчетности (т.е. на изменениях затрат, пороговых уровнях отчетности, данные о финансировании и контрактах).
Целями настоящего стандарта являются как управление проектом, так и объединение расписаний (сотрудничество) путем двусторонней передачи расписаний при наличии программного обеспечения работы с расписаниями у обеих сторон. Расписания пересматриваются потребителем данных плана, а также поставщиком данных плана. С помощью программного обеспечения работы с расписанием вычисляется освоенная стоимость и другие переменные величины. Другой целью настоящего стандарта является объединение планирования активов с описанным в других частях комплекса ИСО 15926 управлением данными жизненного цикла посредством создания онтологии, отражающей философию планирования в соответствии с ISO/TS 15926-12.
Другими элементами, которые являются общими и используются как в настоящем стандарте, так и в XML-схеме UN/CEFACT, являются: такие данные, как уровень расписания, плавающий срок, полный плавающий срок, веха, общая продолжительность, время задержки, ресурсы. В тех местах, где это приемлемо, даются ссылки на соответствующие элементы XML-схемы UN/CEFACT.
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного документа | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
ISO/TS 15926-12 | IDT | ГОСТ Р ИСО 15926-12-2021 "Системы автоматизации производства и интеграция. Интеграция данных жизненного цикла перерабатывающих предприятий, включая нефтяные и газовые производственные предприятия. Часть 12. Онтология объединения жизненного цикла в сетевом языке онтологий (OWL)" |
Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандарта: - IDT - идентичный стандарт. | ||
[1] | ISO/IEC/IEEE 15288:2015, | Systems and software engineering - System life cycle processes |
[2] | ISO 15926-2, | Industrial automation systems and integration - Integration of life-cycle data for process plants including oil and gas production facilities - Part 2: Data model |
[3] | ISO 19008, | Standard cost coding system for oil and gas production and processing facilities |
[4] | ISO 21500:2012, | Guidance on project management |
[5] | OWL 2 Web Ontology Language Document Overview (Second Edition), W3C Recommendation, /template/go.php?url=https://www.w3.org/TR/owl2-overview/ | |
[6] | XML Schema Part 1: Structures Second Edition, W3C Recommendation 2004-10-28, /template/go.php?url=https://www.w3.org/TR/xmlschema-1/ | |
[7] | UN/CEFACT XML Schemas, /template/go.php?url=https://www.unece.org/cefact/xml_schemas/index.html | |
[8] | SKOS Simple Knowledge Organization System Reference, W3C Recommendation, 2009-08-19, /template/go.php?url=https://www.w.org/TR/skos-reference | |
[9] | ANSI/X3/SPARC Study Group on Data Base Management Systems. (1975), Interim Report. FDT, ACM SIGMOD bulletin. Volume 7, No. 2 | |
[10] | The Practice Standard for Scheduling, Project Management Institute, Newtown Square, PA. (2007) | |
[11] | Jentzen Gary, & Fredlund Donald Jr (2010), Guide to Forensic Scheduling Body of Knowledge-Part I, PMA Consultants LLC | |
[12] | PMI Lexicon of Project Management Terms, Project Management Institute, Newtown Square, PA, /template/go.php?url=https://www.projectmanagement.com/ | |
[13] | Unified Modeling  (UML), OMG Specification, /template/go.php?url=https://www.uml.org/#UML2.0 | |
[14] | Terse RDF Triple Language (TURTLE), W3C Recommendation 2014-02-25, /template/go.php?url=https://www.w3.org/TR/turtle/ | |
[15] | Semantic Annotations for WSDL and XML Schema, W3C Recommendation 2007-08-28, /template/go.php?url=https://www.w3.org/TR/sawsdl/ | |
УДК 658.52.011.56:006.354 | ОКС 25.040.40; |
Ключевые слова: автоматизация производства, промышленные изделия, представление данных, обмен данными, жизненный цикл систем, онтологии объединения, язык онтологий | |
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/23/gost_60115.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
