"ГОСТ Р 113.38.03-2021. Национальный стандарт Российской Федерации. Наилучшие доступные технологии. Системы автоматического контроля и учета выбросов загрязняющих веществ тепловых электростанций в атмосферный воздух. Основные требования"
(утв. и введен в действие Приказом Росстандарта от 25.11.2021 N 1589-ст)

1 РАЗРАБОТАН Федеральным государственным бюджетным образовательным учреждением высшего образования "Национальный исследовательский университет "МЭИ" (ФГБОУ ВО "НИУ "МЭИ"), Ассоциацией "Совет производителей электроэнергии и стратегических инвесторов электроэнергетики", Федеральным государственным автономным учреждением "Научно-исследовательский институт "Центр экологической промышленной политики" (ФГАУ "НИИ "ЦЭПП")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 113 "Наилучшие доступные технологии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2021 г. N 1589-ст

4 ВВЕДЕН ВПЕРВЫЕ

5 ДЕЙСТВУЕТ ВЗАМЕН ПНСТ 187-2017

Настоящий стандарт устанавливает основные требования к проектированию и эксплуатации систем автоматического контроля и учета объема и/или массы и концентрации выбросов загрязняющих веществ (САК) в дымовых газах энергетических установок тепловых электростанций (ТЭС) и котельных.

Данные системы предназначены для непрерывного инструментального контроля выбросов загрязняющих веществ энергетических установок на органическом топливе (котлы и газотурбинные установки) и стационарных источников загрязнения атмосферного воздуха (дымовые трубы) тепловых электростанций и котельных.

Требования настоящего стандарта предназначены для применения на ТЭС, отнесенных к предприятиям категории I по [1] и других ТЭС и котельных, планирующих внедрение САК.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 2.114 Единая система конструкторской документации. Технические условия

ГОСТ 19.201 Единая система программной документации. Техническое задание. Требования к содержанию и оформлению

ГОСТ 19.301 Единая система программной документации. Программа и методика испытаний. Требования к содержанию и оформлению

ГОСТ 34.602 Информационная технология. Комплекс стандартов на автоматизированные системы. Техническое задание на создание автоматизированной системы

ГОСТ 3619 Котлы паровые стационарные. Типы и основные параметры

ГОСТ Р 8.563 Государственная система обеспечения единства измерений. Методики (методы) измерений

ГОСТ Р 8.596 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ Р 8.674 Государственная система обеспечения единства измерений. Общие требования к средствам измерений и техническим системам и устройствам с измерительными функциями

ГОСТ Р 50831 Установки котельные. Тепломеханическое оборудование. Общие технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" на текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1.1

3.1.2 аналитическое оборудование: Применяемые в составе САК газоанализаторы, средства измерения расходов отходящих газов или топлива, средства измерения физических параметров (температура, давление, влажность) отходящих газов.

3.1.3 беспробоотборный анализатор (газоанализатор): Средство измерения, проводящее газовый анализ непосредственно в потоке дымовых газов (без отбора газовой пробы за пределы газохода).

3.1.4 валовый выброс: Масса выбрасываемого в атмосферу загрязняющего вещества в течение определенного отчетного периода времени (т/год) от источника или совокупности источников загрязнения.

3.1.5

3.1.6

3.1.7

3.1.8

3.1.9

3.1.10 газовый тракт котельной установки: Часть газовоздушного тракта от среза горелки до ввода в дымовую трубу, по которому перемещаются продукты сгорания, в котором установлены аппараты газо-, пылеочистки продуктов сгорания и дымососы.

3.1.11 газотурбинная установка; ГТУ: Совокупность воздушного компрессора, камеры сгорания и газовой турбины, а также вспомогательных систем, обеспечивающих ее работу.

3.1.12 газоход: Короб или труба, внутри которой перемещаются отходящие от энергетической установки продукты сгорания.

3.1.13

3.1.14 измерительное сечение: Сечение газохода, в котором проводится отбор газовой пробы для пробоотборных систем или непосредственное определение газового состава при использовании беспробоотборных систем.

3.1.15

3.1.16

3.1.17

3.1.18 контрольное сечение: Сечение газового тракта за котлом и далее по газоходу, включая дымовую трубу, в котором проводят измерения концентраций загрязняющих веществ для контроля и учета массовых выбросов вредных веществ в атмосферу.

3.1.19 котел-утилизатор: Паровой или водогрейный котел, не имеющий собственной топки и использующий тепло отходящих газов какой-либо промышленной или энергетической установки.

3.1.20

3.1.21 локальный (одноточечный) зонд: Пробоотборный зонд, обеспечивающий отбор пробы газа из одной точки потока или объема газовой смеси.

3.1.22

3.1.23

3.1.24 метрологическое требование: Требование к влияющим на результат и показатели точности измерений характеристикам (параметрам) измерений, средствам измерений, а также к условиям, при которых эти характеристики (параметры) должны быть обеспечены.

3.1.25 метрологическое обеспечение измерений при контроле вредных выбросов: Установление и применение научных и организационных основ, технических средств, метрологических правил и норм, необходимых для получения достоверной измерительной информации о концентрации и массе выброса вредного (загрязняющего) вещества в дымовых газах энергетической установки.

3.1.26

3.1.27 непрерывные измерения: Круглосуточные измерения, допускающие перерывы для проведения ремонтных, наладочных, поверочных (калибровочных) работ.

3.1.28 нормальные условия: Температура 273,15 К = 0 °C и давление 101,3 кПа = 760 мм рт. ст. (ртутного столба).

3.1.29

3.1.30 побудитель расхода: Устройство (эжектор, насосы мембранные, ротационные и др.), обеспечивающее транспортирование газовой пробы от места ее отбора к газоанализатору с помощью пробоотборной линии.

3.1.31

3.1.32 поверочные газовые смеси: Газовые смеси определенного состава, подготовленные в соответствии с установленными техническими требованиями и используемые для поверки и калибровки средств измерений.

3.1.33

3.1.34 приемочные испытания САК: Контрольные испытания, проводимые после пусконаладочных испытаний с целью выявления возможности функционирования САК с надлежащим качеством в соответствии с техническим заданием.

3.1.35 пусконаладочные испытания САК: Испытания, направленные на выявление и устранение ошибок, допущенных на стадиях проектирования и монтажа САК.

3.1.36 проба газов: Объем газовой смеси, отбираемый из потока или объема исследуемых газов для анализа.

3.1.37 пробоотборная (газоимпульсная) линия: Элемент газоаналитической системы, служащий для транспортирования пробы газов от места забора пробы до газоанализатора без изменения ее химического и количественного состава. Может содержать или не содержать побудитель расхода.

3.1.38 пробоотборные газоанализаторы: Средства измерений, проводящие анализ газовой пробы, отобранной из потока дымовых газов за пределы газохода.

3.1.39 пробоотборный зонд (пробоотборник): Устройство для отбора газовой пробы из потока или объема исследуемой газовой смеси без изменения ее химического и количественного состава.

3.1.40 продукты сгорания: Газы, образующиеся в процессе сгорания топлива.

3.1.41

3.1.42 стандартные условия: Сухие дымовые газы при содержании кислорода (O₂), равном 6% для котельных установок и 15% - для газотурбинных установок, и нормальных условиях.

3.1.43 сухие газы (продукты сгорания): Дымовые газы, в которых произошла конденсация водяных паров (образовавшихся в процессе горения топлива) из-за их остывания до температур ниже температуры насыщения (при ).

3.1.44

3.1.45 стационарная энергетическая установка: Энергетическая (котельная или газотурбинная) установка, местоположение которой не меняется и, выбросы которой осуществляются через стационарный источник выбросов.

3.1.46 техническое задание на проектирование САК: Комплекс требований, условий и показателей, которым должна соответствовать САК для конкретной ТЭС.

3.1.47

3.1.48

3.1.49 удельный выброс: Выброс загрязняющих веществ, приходящихся на единицу массы сжигаемого топлива или тонну условного топлива (т у.т.) (кг/т или кг/т у.т.) или на единицу вводимого в топку тепла (г/МДж).

3.1.50 условное топливо: Принятое для расчетов условное топливо (у.т.) с теплотой сгорания, равной 29,33 МДж/кг (7000 ккал/кг); выражается в тоннах условного топлива (т у.т).

3.1.51 усредняющий (многоточечный) зонд: Пробоотборный зонд, обеспечивающий усреднение состава газовой пробы за счет одновременного отбора пробы из нескольких точек потока или объема газовой смеси.

3.1.52 устройства подготовки пробы: Совокупность устройств, обеспечивающая подготовку отобранной пробы газов в соответствии с техническими условиями используемого газоанализатора. Может включать фильтры грубой и тонкой очистки, устройства для удаления влаги и т.д.

3.1.53 штатные средства измерений: Измерительные приборы и датчики, входящие в штатную комплектацию энергетической (паротурбинной, газотурбинной, парогазовой) установки и используемые для контроля рабочих процессов.

В настоящем стандарте применены следующие сокращения:

АС - автоматическая система;

ИЗА - источник загрязнения атмосферы;

НДТ - наилучшая доступная технология;

ПГУ - парогазовая установка;

ТЗ - техническое задание;

СНКВ - селективное некаталитическое восстановление;

СКВ - селективное каталитическое восстановление;

ЗУ - золоуловитель.

4.1 Система автоматического контроля и учета загрязняющих выбросов (САК) предназначена для непрерывных (круглосуточных) инструментальных измерений и учета объема и/или массы и концентрации выбросов в атмосферный воздух загрязняющих веществ в дымовых газах стационарных энергетических установок ТЭС и котельных с установленной погрешностью и передачи информации об объеме и/или о массе выбросов загрязняющих веществ и о концентрации загрязняющих веществ в Государственный фонд данных государственного экологического мониторинга (государственного мониторинга окружающей среды).

4.2 Основной целью создания и эксплуатации САК является контроль и учет выбросов загрязняющих веществ в атмосферный воздух для снижения негативного воздействия ТЭС на окружающую среду.

4.3 Основными задачами САК являются:

- обеспечение достоверного непрерывного инструментального контроля и учета массовых выбросов загрязняющих веществ в атмосферный воздух в реальных условиях эксплуатации энергетического оборудования;

- передача данных о выбросах энергетических объектов в фонд данных государственного мониторинга окружающей среды;

- контроль за соблюдением нормативов допустимых выбросов загрязняющих веществ.

4.4 При отсутствии в газовом тракте энергетической установки золоуловителей и устройств сероочистки дымовых газов контроль массовых выбросов (г/с) твердых частиц и диоксида серы SO₂ может быть реализован расчетным путем по балансовым уравнениям с учетом состава (соответственно зольности A^r и сернистости S^r) сжигаемого топлива.

5.1 Работы по внедрению САК включают следующие обязательные стадии и этапы:

- предпроектные работы: предварительное обследование энергетических объектов; разработка технического задания на проектирование САК;

- проектирование (разработка проектной документации) САК;

- закупка оборудования и программного обеспечения для проведения непрерывных измерений;

- монтаж и подключение измерительного оборудования САК;

- пусконаладочные работы и приемочные испытания по вводу САК в эксплуатацию;

- разработка и утверждение инструкции по эксплуатации САК;

- поверка измерительного оборудования и сертификация измерительной системы;

- обучение обслуживающего персонала правилам работы САК;

- ввод в эксплуатацию.

6.1.1 Предварительное обследование ТЭС проводят с целью определения основных исходных режимных и конструктивных параметров отдельных энергетических установок, в которых происходит образование загрязняющих веществ (при сжигании природного газа: оксиды азота NO и NO₂, монооксид углерода CO; при сжигании твердых и жидких топлив: оксиды азота NO и NO₂, монооксид углерода CO, диоксид серы SO₂, твердые частицы), и ТЭС или котельной в целом, включая источники загрязнения атмосферы (дымовые трубы).

6.1.2 В рамках предварительного обследования проводят полный осмотр энергетической (котельной или газотурбинной) установки для оценки состояния газоходов и уточнения их размеров.

6.1.3 Предварительное обследование ТЭС включает определение:

- перечня источников загрязнения атмосферного воздуха и эксплуатируемого энергетического оборудования;

- вида используемого основного и резервного топлива;

- перечня установленного за котлами пыле-, газоочистного оборудования и его рабочих характеристик;

- диапазона изменения концентраций загрязняющих веществ, температур и расхода дымовых газов в рабочем диапазоне нагрузок энергетического оборудования по длине газового тракта;

- значений других физических параметров, характеризующих рабочий процесс;

- основных размеров газового тракта энергетических установок и дымовых труб.

6.1.4 Предварительное обследование проводит персонал ТЭС либо специализированная организация, выполняющая проектирование САК.

Пример опросного листа для проведения предварительного обследования приведен в приложении А.

6.2.1 Проект ТЗ на АС разрабатывается в соответствии с ГОСТ 34.602 на основании технических требований (заявки, тактико-технического задания и т.п.). При конкурсной организации работ заказчик рассматривает варианты проекта ТЗ на АС и выбирает предпочтительный вариант или с участием будущего разработчика АС на основании сопоставительного анализа готовит окончательный вариант ТЗ на САК.

6.2.2 Техническое задание на САК разрабатывают в целом. Дополнительно могут быть разработаны ТЗ на отдельные элементы САК (на комплектующие средства технического обеспечения и программно-технические комплексы по ГОСТ 2.114, на программные средства в соответствии с ГОСТ 19.201).

6.2.3 Техническое задание на САК должно содержать следующие разделы:

- общие сведения;

- назначение и цели создания системы;

- исходные данные для разработки и характеристики объектов (описание конструктивных и рабочих параметров объектов, на которых устанавливается измерительное оборудование);

- общие технические требования к САК, включая перечень контролируемых загрязняющих веществ, обоснование диапазонов их измерений и допустимую погрешность, требования к процессу непрерывных измерений с учетом перерывов на ремонтные, наладочные и поверочные работы, требования к программному обеспечению САК;

- стадии разработки, состав, содержание и сроки работ по созданию системы, включая обоснование выбора мест установки и типа измерительного и вспомогательного оборудования, структуру САК и описание ее элементов;

- требования к составу и содержанию работ по подготовке и вводу системы в действие;

- порядок контроля и приемки системы;

- требования к документированию.

7.1.1 Основанием для проектирования САК является согласованное с исполнителем и утвержденное заказчиком техническое задание на проектирование САК.

7.1.2 Проектирование САК проводят в соответствии с ГОСТ Р 8.674 и ГОСТ Р 8.596.

7.1.3 При проектировании САК рекомендуется разработать технико-экономическое обоснование принимаемых решений с учетом особенностей оборудования, условий производства, требований безопасности и удобства обслуживания.

7.2.1 САК включает:

- пробоотборные и беспробоотборные газоанализаторы;

- средства измерения скорости и расхода дымовых газов;

- вспомогательное оборудование (пробоотборные зонды, пробоотборные линии, побудители расхода газов, фильтры очистки, каплеуловители и т.д.);

- средства измерения физических параметров дымовых газов и окружающей среды (температуры, давления, влажности);

- средства сбора, обработки, хранения и передачи данных;

- средства регистрации и отображения результатов измерений.

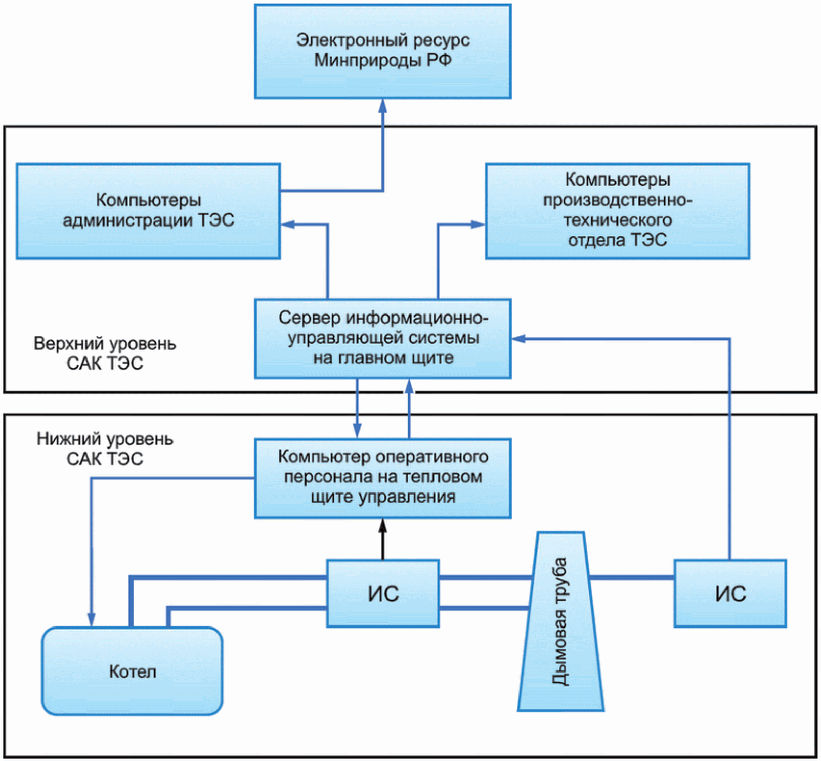

7.2.2 В организационной структуре САК должны быть предусмотрены два уровня (см. рисунок 1):

- нижний уровень, на котором данные с ИС передаются на компьютер оперативного персонала на тепловом щите управления для предоставления текущей информации о выбросах загрязняющих веществ, текущей диагностики технологических процессов и оптимизации рабочих процессов в режиме реального времени;

- верхний уровень, который включает в себя сервер информационно-управляющей системы, компьютеры администрации и производственно-технического отдела ТЭС и компьютер на главном щите управления. На этом уровне осуществляется обработка информации о работе оборудования ТЭС и объемах выбросов загрязняющих веществ.

7.2.3 Газоанализаторы могут устанавливаться на газоходах, шунтовых трубах и дымовых трубах в соответствии с 7.3.

7.2.4 При установке пробоотборных газоанализаторов должны использоваться обогреваемые стационарные пробоотборные линии для предотвращения конденсации водяных паров.

7.2.5 Пробоотборные зонды, используемые для непрерывных измерений, выполняют только из материалов, не допускающих протекания окислительных, каталитических и других химических реакций, изменяющих состав газовой пробы при ее транспортировании.

7.2.6 Установку пробоотборных зондов, пробоотборных линий и вспомогательного оборудования проводят в соответствии со стандартом организации [4].

7.2.7 Измерители расхода дымовых газов устанавливают на газоходах котельной установки или на дымовых трубах.

7.2.8 Рекомендуется использовать в САК средства измерения, соответствующие принципам наилучших доступных технологий.

7.3.1 Контрольное сечение газового тракта для измерения состава и объемного расхода газов выбирают в соответствии с задачей обеспечения достоверного контроля и учета выбросов загрязняющих веществ и длительной надежной работы измерительного оборудования на основании данных предварительного обследования энергетических объектов.

7.3.2 Измерения допускается проводить как непосредственно в сечениях газовых трактов энергетических установок, так и газоходах дымовых труб.

7.3.3 Если выбросы в атмосферный воздух от нескольких стационарных энергетических установок (котельных и/или газотурбинных) осуществляются через один стационарный источник организованных выбросов (дымовую трубу), средствами автоматического контроля можно оснащать каждую стационарную энергетическую установку и/или стационарный источник организованных выбросов в зависимости от производственной и экономической целесообразности.

7.3.4 В энергетических установках, оборудованных специальными устройствами очистки дымовых газов от загрязняющих веществ (установки азото- и сероочистки, золоуловители), контроль дымовых газов проводят в сечении газового тракта за данными установками.

7.3.5 Контрольные сечения в газоходах котельных и газотурбинных установок выбирают с учетом обеспечения минимально возможной в реальных условиях неравномерности концентрационных и скоростных полей.

7.3.6 Обеспечить достоверность результатов непрерывного контроля и учета выбросов загрязняющих веществ на дымовой трубе, к которой подключено несколько энергетических установок, можно только при условии, что все они работают на одном виде топлива.

7.3.7 Контрольное сечение дымовой трубы для установки газоаналитических систем или датчиков беспробоотборного типа выбирают на расстоянии не менее 14 D_экв (D_экв - эквивалентный диаметр выходного устья дымовой трубы, м) от последнего возмущения потока дымовых газов (поворот, разделительная перегородка и т.п.). При использовании пробоотборных газоаналитических систем с усредняющими пробоотборными зондами контрольное сечение выбирают на расстоянии не менее 8 D_экв от последнего возмущения потока дымовых газов. Может быть принято меньшее расстояние до контрольного сечения, если расчетным или экспериментальным путем доказано, что в данном контрольном сечении обеспечивается требуемая суммарная относительная погрешность измерений.

7.3.8 Место установки газоаналитического оборудования выбирают с учетом требований пожарной безопасности и техники безопасности.

7.3.9 Условия работы средств измерений в местах их установки (температура, влажность и запыленность окружающей среды, вибрации, уровень шума и электромагнитного излучения и др.) должны соответствовать требованиям инструкции по их эксплуатации.

7.3.10 При отличии фактических условий работы газоаналитического оборудования от требований, приведенных в паспорте, оборудование следует устанавливать в специальные защитные кожухи (кабины), в специальные помещения или использовать другие защитные устройства и средства, обеспечивающие паспортные условия его эксплуатации.

7.4.1 Измерения, проводимые САК, должны соответствовать требованиям, установленным [5].

7.4.2 Все средства измерений, входящие в состав САК, должны:

- иметь сертификат/свидетельство (или копию) об утверждении типа средств измерений, выданный федеральным органом исполнительной власти, осуществляющим функции по оказанию государственных услуг и управлению государственным имуществом в области обеспечения единства измерений;

- быть поверены/откалиброваны до ввода в эксплуатацию и после ремонта, а также периодически поверяться/калиброваться в процессе эксплуатации;

- соответствовать обязательным метрологическим требованиям к средствам измерений, установленным [5].

7.4.3 Реализуемые в средствах измерений методы измерений должны быть включены в перечень аттестованных методик (методов) измерений, за исключением методик (методов) измерений, предназначенных для выполнения прямых измерений с применением средств измерений утвержденного типа, прошедших поверку.

7.4.4 Показатели точности измерений и другие метрологические характеристики инструментальных измерений должны соответствовать нормативным требованиям, установленным федеральным органом исполнительной власти, осуществляющим нормативно-правовое регулирование в области охраны окружающей среды в соответствии с п. 5 ст. 5 [5]. При использовании наилучших доступных технологий измерений значения их достижимой относительной погрешности составляют согласно [6]:

- для концентраций O₂, CO, NO_x, SO₂ - +/- 10%;

- для концентрации твердых частиц - +/- 25%;

- для скорости дымовых газов - +/- 10%;

- суммарная относительная погрешность инструментальных измерений массового выброса газообразных компонентов - +/- 25%.

7.4.5 Аналитическое оборудование, входящее в состав САК, должно быть ремонтопригодным (восстанавливаемым).

7.4.6 Средства измерения (первичные измерительные преобразователи) и контроллеры для сбора, хранения и передачи информации должны быть промышленного исполнения. Средства измерения должны обеспечивать непрерывное автоматическое измерение в газовых средах со следующими параметрами:

- температура - до 200 °C;

- давление (разрежение) - от минус 25 до 15 кПа;

- объемный расход - диапазон расходов выбирают в зависимости от мощности котла в рабочем диапазоне нагрузок;

- влажность - от 0,5% об. до 20% об.

7.4.7 Средства измерений выбирают на основании технико-экономического обоснования с учетом производственных условий, конструктивных особенностей оборудования и его компоновки, требований безопасности и удобства обслуживания (методика выбора газоаналитического оборудования для САК приведена в приложении Б).

7.5.1 Непрерывные измерения должны быть обеспечены в течение всего срока эксплуатации САК в соответствии с методическими указаниями, приведенными в приложении В, за исключением случаев поверки, калибровки, ремонта и аварийных ситуаций.

7.5.2 Для проверки достоверности результатов измерений САК концентрации загрязняющих веществ в организованных выбросах должна быть обеспечена техническая возможность проведения инспекторского контроля измерений САК или отбора проб на источнике выбросов без ее отключения.

7.5.3 На время проведения ремонтных работ или при возникновении аварийных ситуаций в САК допускается проводить учет выбросов на основании статистических данных из архива САК или по расчетным методикам определения валовых выбросов.

7.6.1 Точность и другие метрологические характеристики инструментальных измерений должны соответствовать требованиям, приведенным в 7.4.4.

7.6.2 Суммарную относительную погрешность определения массового выброса загрязняющих веществ вычисляют по формуле

где - значение относительной погрешности определения концентрации загрязняющих веществ в дымовых газах;

- значение относительной погрешности определения скорости газового потока.

7.6.3 При контроле газового состава продуктов сгорания с помощью пробоотборных газоанализаторов суммарную относительную погрешность измерения содержания (концентрации) любого компонента газовой смеси вычисляют по формуле

где - относительная погрешность газоанализатора по эксплуатационной документации средства измерения (в настоящее время для большинства используемых газоанализаторов находится в диапазоне от 5% до 10%);

- относительная погрешность недостаточной представительности пробы газов, обусловленная неточным определением полей концентраций компонентов газовой смеси и температурных полей в газоходе котла (на основании результатов экспериментальных исследований было установлено, что можно использовать значение );

- относительная погрешность, связанная с изменением состава газовых компонентов в линии транспортирования пробы (при использовании обогреваемых пробоотборных линий относительная погрешность незначительна из-за отсутствия конденсации влаги и конверсия примесей в пробе и составляет 0,1% - 0,3%. Для необогреваемых пробоотборных линий значение составляет 10% - 15%);

- относительная погрешность, связанная с недостаточной представительностью определения состава топлив, диапазоном от 0,2% до 0,5%.

7.6.4 При контроле газового состава продуктов сгорания с помощью беспробоотборных газоанализаторов суммарную относительную погрешность измерения содержания (концентрации) любого компонента газовой смеси вычисляют по формуле

где - относительная погрешность газоанализатора (составляет от 5% до 10%);

- относительная погрешность недостаточной представительности пробы газов, связанная с неточным определением полей концентраций компонентов газовой смеси в газоходе котла (в контрольном сечении должна быть не более +/- 10%);

- относительная погрешность, связанная с недостаточной представительностью определения состава топлива (составляет от 0,2% до 0,5%).

7.7.1 Оценку соблюдения нормативов при контроле выбросов ТЭС проводят сравнением фактических выбросов стационарных источников загрязнения, полученных с помощью прямых инструментальных измерений или расчетных методов, с утвержденными нормативами текущих (г/с) или валовых (т/год) предельно допустимых выбросов.

7.7.2 Фиксируют нарушение значений нормативных массовых выбросов (с учетом погрешности метода их определения), если

где M_опр - осредненное за 20 мин текущее (г/с) или валовое (т/год) значение массового выброса, определенное с помощью непосредственных измерений или расчетных методов;

M_н - нормативное значение текущего или валового выброса (г/с или т/год соответственно);

- значение суммарной относительной погрешности определения массового выброса вредного загрязняющего вещества, %.

7.7.3 Для ГТУ фиксируется превышение значений текущих нормативных вредных выбросов только при их работе в диапазоне максимальных нагрузок, установленном в режимных картах работы ГТУ, в котором реализуются методы малоэмиссионного сжигания топлива в камерах сгорания. При этом учет суммарных валовых выбросов ГТУ (т/сутки, т/год) проводится на всех режимах ее работы, включая пуск, работу на холостом ходу и при пониженных нагрузках.

8.1 Приемочные испытания и ввод в эксплуатацию осуществляют в соответствии с ГОСТ 19.301 и ГОСТ Р 8.596.

8.2 Рабочая программа приемочных испытаний разрабатывается исполнителем работ в соответствии с ГОСТ 19.301, согласовывается со станционными службами и утверждается руководством ТЭС.

8.3 Ввод в промышленную эксплуатацию в соответствии с ГОСТ Р 8.596 проводят после успешных пусконаладочных испытаний при наличии свидетельства об утверждении типа средств измерения Росстандарта и утвержденной инструкции по эксплуатации САК.

8.4 Ввод в эксплуатацию должен быть оформлен специальным совместным актом пользователя САК и организации, проводившей пусконаладочные испытания.

9.1.1 Средства измерений, входящие в состав САК, должны поверяться/калиброваться в соответствии с действующей методикой поверки.

9.1.2 Поверку/калибровку средств измерений осуществляют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки/калибровки средств измерений юридические лица и индивидуальные предприниматели.

9.1.3 Средства измерений, входящие в состав САК, подлежат регулярному техническому обслуживанию с проведением работ согласно инструкции по эксплуатации.

9.1.4 При эксплуатации САК пробоотборные линии должны периодически (не реже одного раза в месяц) проверяться на наличие утечек и для устранения возможного засорения.

9.1.5 При эксплуатации САК газоанализаторы поверяют с периодичностью, установленной в руководстве по эксплуатации с использованием методов измерений, отличающихся от методов, используемых в САК и поверочных газовых смесей.

9.1.6 Результаты поверки средств измерений удостоверяются знаком поверки и/или свидетельством о поверке, и/или записью в паспорте (формуляре) средства измерений, заверяемой подписью поверителя и знаком поверки.

9.1.7 Если погрешность измерений концентраций загрязняющих веществ превышает установленный предел допустимой погрешности, пользователь обязан принять меры для выявления причин отклонений и организовать проведение внеочередной поверки, а при необходимости обеспечить проведение сервисных, наладочных или ремонтных работ.

9.2.1 САК должна обеспечивать передачу данных об объемах и/или массе выбросов, о концентрации загрязняющих веществ в таких выбросах в государственный реестр объектов, оказывающих негативное воздействие на окружающую среду. Состав передаваемой информации, форму ее представления, порядок передачи, обработки, хранения и использования этой информации определяет Минприроды России.

9.2.2 Для обеспечения функционирования САК ТЭС должна быть сформирована информационная база, содержащая:

- установленные для энергетического объекта предельно допустимые и технологические нормативы выбросов;

- техническую и технологическую документацию на оборудование;

- результаты измерений концентраций загрязняющих веществ в массовых выбросах в атмосферный воздух, полученных в процессе эксплуатации САК ТЭС.

9.2.3 Информация, полученная от САК, должна отображаться на мониторах компьютеров, подключенных к локальной сети, и включать:

- значения текущих и усредненных (за 20 мин) концентраций контролируемых загрязняющих веществ в контрольном сечении газового тракта, пересчитанные на стандартные условия (при содержании O₂, равном 6% для котельных установок и 15% - для ГТУ), мг/м³;

- усредненные (за 20 мин) массовые выбросы вредных веществ, г/с;

- текущие значения концентрации кислорода в объемных процентах и коэффициента избытка воздуха в контрольном сечении;

- усредненный (за 20 мин) объемный расход отходящих газов, пересчитанный на нормальные условия и содержание O₂, равное 6% для котельных установок и 15% - для ГТУ, м³/с;

- значение текущей температуры продуктов сгорания в контрольном сечении;

- текущие дату (год, месяц, число) и время (часы, минуты, секунды).

9.2.4 Информация о массовых (валовых) выбросах загрязняющих веществ за отчетные периоды времени должна отображаться на мониторах компьютеров по мере ее накопления.

9.2.5 Результаты непрерывных измерений должны отображаться на мониторе компьютера в виде таблиц со значениями текущих и накопленных выбросов (см. приложение Г), а также в виде графической зависимости от времени.

9.2.6 Данные о превышении допустимых значений выбросов должны выдаваться в режиме реального времени. Для этого в САК должно проводиться сравнение усредненных за 20 мин массовых выбросов из контролируемого источника с допустимым выбросом в граммах в секунду и усредненных за 20 мин измеренных концентраций загрязняющих веществ с допустимым нормативом в миллиграммах на кубический метр.

9.2.7 Для вычисления объема или массы выбросов на основании результатов прямых измерений в САК в соответствии с ГОСТ Р 8.596 следует использовать программы, прошедшие метрологическую аттестацию в соответствии с [5], если они влияют на результаты и погрешности измерений, но при этом не были использованы в процессе экспериментальной проверки измерительных каналов при испытаниях ИС или комплексного компонента, или должна быть предусмотрена возможность модификации этих программ в процессе эксплуатации ИС. Программы должны быть защищены от несанкционированного доступа.

9.2.8 Обязательной архивации на срок не менее 5 лет подлежит следующая информация:

- усредненные за 20 мин значения концентраций загрязняющих веществ в контрольных сечениях газового тракта, пересчитанные на стандартные условия (при содержании O₂, равном 6% для котельных установок и 15% - для ГТУ), мг/м³;

- усредненные (за 20 мин) значения массовых выбросов загрязняющих веществ, г/с;

- количество случаев превышения норматива выбросов усредненных за 20 мин массовых выбросов (г/с) и градация по превышениям норматива выбросов на 5%, 10%, 15%,....50% и более;

- значения валовых выбросов вредных веществ за отчетные (контрольные) периоды времени (сутки, месяц, квартал, год).

9.2.9 Архивированные данные должны быть доступны пользователю в любое время суток.

9.2.10 САК должна быть защищена от несанкционированных доступа в базу данных и вмешательства в работу ее элементов и системы в целом. Пользователь несет ответственность за обслуживание и защиту системы архивации и хранения информации от повреждений и внесения изменений.

9.2.11 Для обеспечения сохранности информации пользователь должен ежемесячно проводить копирование архива.

9.3.1 Значения массовых и удельных выбросов контролируемых веществ вычисляются автоматически по результатам прямых инструментальных измерений их массовых C_m (г/м³ или мг/м³) или объемных C_V (ppm, % об.) концентраций, расхода дымовых газов и физических параметров отходящих газов в контрольном сечении газового тракта и окружающей среды (температура, влажность, давление).

9.3.2 Измеренные значения текущих массовых или объемных концентраций представляют в виде массовых концентраций веществ, пересчитанных на нормальные условия. Соотношение между массовыми , г/м³, при нормальных условиях и объемными , ppm, концентрациями газообразных веществ вычисляют по формуле

где k_i - безразмерный коэффициент для i-го вещества для пересчета на нормальные условия, значения которого приведены в таблице 1.

9.3.3 Для корректного сопоставления результатов измеренные (опытные) значения массовых концентраций C_m (г/м³ или мг/м³) пересчитывают на стандартные условия C^ст.у по следующим формулам:

- при пересчете опытных данных, полученных для сухих газов, на стандартные условия:

- при пересчете опытных данных, полученных для мокрых газов, на стандартные условия:

где - значение температуры газовой пробы перед газоанализатором или температура газов в газоходе при использовании беспробоотборных газоанализаторных систем, °C;

p₀ = 101,3 кПа - нормальное атмосферное давление;

p_г - давление газовой пробы (принимается равным фактическому атмосферному давлению), кПа;

- коэффициент избытка воздуха в сечении отбора газовой пробы;

- теоретический объем сухих газов, м³/кг (м³/м³).

В большинстве современных серийно выпускаемых газоанализаторов уже предусмотрено приведение показаний к нормальным (или стандартным) условиям, и пересчет по формулам (6) или (7) для них не требуется.

9.3.3.1 Объем сухих продуктов сгорания вычисляют по формуле

где - теоретический объем мокрых газов, м³/кг (м³/м³);

- теоретический объем водяных паров, м³/кг (м³/м³);

- коэффициент избытка воздуха;

- теоретический объем воздуха, м³/кг (м³/м³).

9.3.3.2 При сжигании разных видов топлива на одной установке в отчетный период объем сухих продуктов сгорания вычисляют по формуле

где V_сг1 и V_сг2 - объемы сухих дымовых газов, образующихся при сжигании топлив первого и второго видов соответственно, м³/(кг условного топлива);

- доля топлива (по теплоте) первого вида за отчетный период.

9.3.3.3 При отсутствии данных по составу топлива и соответственно по теоретическим объемам воздуха и газов пересчет полученных результатов на стандартные условия может быть вычислен приближенно по следующим упрощенным формулам:

где O₂ - полученное значение концентрации кислорода в продуктах сгорания в точке (сечении) измерения.

9.3.4 Текущие массовые выбросы в атмосферный воздух i-го вещества M_i, г/с, вычисляют по формуле

где - массовая концентрация i-го вещества, г/м³;

Q_г - расход дымовых газов, м³/с (см. 9.3.7).

Здесь и далее используют значения и Q_г для одних и тех же значений температуры, давления и коэффициента избытка воздуха (содержания O₂ в отходящих газах).

9.3.5 Для учета превращения оксида азота NO в диоксид азота NO₂ в атмосферном воздухе измеренная объемная концентрация NO пересчитывается в соответствии с ГОСТ Р 8.563 и ГОСТ Р 50831 в массовую концентрацию NO₂ и обозначается как NO_x. Затем по формуле (6) вычисляют массовый выброс NO_x M_NO, и далее вычисляют массовые выбросы оксида и диоксида азота по формулам:

Коэффициенты пересчета оксидов азота в NO и NO₂ могут быть определены экспериментальным путем в соответствии с [7].

9.3.6 Текущие удельные (по теплоте) выбросы K_i, г/МДж, i-го вещества вычисляют по формуле

где C_i - концентрация i-го вещества, г/м³;

или - низшая теплота сгорания твердого и жидкого (газообразного) топлива, МДж/кг (МДж/м³);

V_г - объем дымовых газов на 1 кг (1 м³) топлива, м³/кг (м³/м³), вычисляемый в зависимости от конкретных условий по следующим формулам:

- если концентрация C_i определена в мокрых газах, то

- если концентрация C_i определена в сухих продуктах сгорания, то

где - содержание O₂ в отходящих газах.

Здесь и далее используют значения C_i и V_г для одних и тех же значений температуры, давления и коэффициента избытка воздуха.

9.3.7 Текущие удельные массовые выбросы (по условному топливу) , г/т у.т, i-го вещества вычисляют по формуле

где Q_у.т - теплота сгорания условного топлива, равная 29,33 МДж/кг (7000 ккал/кг).

9.3.8 Текущий объемный расход дымовых газов Q_г, м³/с, вычисляют по формуле

где W_г - усредненная скорость газов по сечению газохода, м/с;

F - площадь поперечного сечения газохода, м².

Объем дымовых газов приводят к нормальным условиям , м³/с, по формуле

где Q_г - расход дымовых газов, вычисленный по формуле (20) для текущих условий в измерительном сечении, м³/с;

t_г - температура газов в контрольном сечении, °C;

p_г - давление газов в контрольном сечении (принимают равным фактическому атмосферному давлению), кПа.

9.3.9 При известном расходе топлива на котел объемный расход дымовых газов в измерительном сечении , м³/с, может быть вычислен по формуле

где B_т - полный расход топлива на котельный агрегат, кг/с (м³/с);

q₄ - потери тепла от механического недожога, %;

- теоретический объем мокрых газов на 1 кг (1 м³) топлива, м³/кг (м³/м³);

- теоретический объем воздуха на 1 кг (1 м³) топлива, м³/кг (м³/м³);

- коэффициент избытка воздуха в сечении отбора газов на анализ.

9.3.10 Полный расход газообразного или жидкого топлива на котел может быть определен по щитовым расходомерам с учетом поправок на давление и температуру в топливной магистрали. Данный способ можно использовать при наличии поверенных расходомеров топлива.

9.3.11 В других случаях расход топлива определяют по обратному балансу с использованием результатов измерений основных параметров котла.

9.3.12 Усредненные за 20 мин концентрации, массовые и удельные выбросы определяют как среднеарифметическое значение за период усреднения.

9.3.13 Массовые (валовые) выбросы за длительный (отчетный) период времени (час, смена, сутки, месяц, квартал, год) определяют суммированием текущих значений.

9.3.14 При плановом или аварийном отключении САК должен быть обеспечен автоматический расчет массовых выбросов по усредненным показателям в течение времени отключения САК. В качестве усредненных показателей используют удельные выбросы, отнесенные к выработанной продукции (энергии) или потребленному топливу.

Массовые выбросы , кг, за период отключения вычисляют по формуле

где - удельный выброс i-го вещества на одну тонну потребляемого условного топлива, кг/т у.т;

B - расход условного топлива за время отключения САК, т у.т.

9.3.15 При работе энергетических установок на резервном топливе не более двух суток подряд вместо инструментальных измерений допускается проводить учет выбросов по расчетным методикам.

А.1.1 Перечень ИЗА (дымовых труб).

А.1.2 Тип и параметры дымовой трубы (для каждой дымовой трубы): железобетонная/кирпичная/стальная; одноствольная/многоствольная; отдельно стоящая/на котле; высота и диаметр устья дымовой трубы; год ввода в эксплуатацию; фактический максимальный объемный расход газов через трубу.

А.1.3 Количество и станционная нумерация энергетических установок (котлов/ГТУ/ПГУ), присоединенных к каждой дымовой трубе.

А.2.1 Тип котла (паровой/водогрейный) и маркировка (по ГОСТ 3619/заводская), год ввода в эксплуатацию (паспорт котла).

А.2.2 Вид основного/резервного топлива (твердое топливо/природный газ/мазут).

А.2.3 Наименование основного/резервного топлива и его основные характеристики (состав: содержание общей влаги, азота, общей серы и золы на рабочую массу, низшая теплота сгорания - для твердых и жидких топлив; низшая теплота сгорания, плотность при нормальных условиях - для газообразных топлив) (акт отбора проб и результаты анализа топлива).

А.2.4 Рабочий диапазон нагрузок котла для основного/резервного топлива (режимная карта).

А.2.5 Расход основного/резервного топлива и отходящих газов на номинальной нагрузке (по данным производственно-технического отдела ТЭС).

А.2.6 Коэффициенты избытка воздуха в режимном сечении и за котлом для основного/резервного топлива в рабочем диапазоне нагрузок (режимная карта).

А.2.7 Описание газового тракта котельной установки (от топки котла до ввода в дымовую трубу) с указанием основных размеров газоходов, установленных тягодутьевых машин, их рабочих характеристик и установок пыле-, газоочистки, установленных на котле (СНКВ, СКВ) или за котлом (ЗУ, СКВ, установки сероочистки) (рабочие чертежи газоходов, паспорта оборудования), информация об имеющихся площадках обслуживания (отметки их расположения, габаритные размеры).

А.2.8 Значения температур продуктов сгорания вдоль газового тракта котельной установки (за поверхностями нагрева в конвективной шахте; за котлом; перед и за установками пыле-, газоочистки; перед или за дымососом; перед вводом в дымовую трубу) в рабочем диапазоне нагрузок для основного/резервного топлива (режимная карта).

А.3.1 Тип парогазовой установки (ПГУ) (утилизационная/сбросная) и ее основные рабочие характеристики (паспорт энергетической установки).

А.3.2 Тип газотурбинной установки (ГТУ) и ее маркировка (заводская), год ввода в эксплуатацию.

А.3.3 Вид основного/резервного топлива ГТУ (природный газ/жидкое газотурбинное топливо) и его основные характеристики (содержание общей влаги, азота, общей серы и золы на рабочую массу, низшая теплота сгорания - для жидких топлив; низшая теплота сгорания, плотность при нормальных условиях - для газообразных топлив) по данным, приведенным в паспорте продукта при его сертификации.

А.3.4 Тип котла-утилизатора в составе утилизационной ПГУ (паровой/водогрейный; с дожиганием/без дожигания) и маркировка (по ГОСТ Р 50831/заводская) котла, год ввода в эксплуатацию (паспорт котла-утилизатора).

А.3.5 Вид основного/резервного топлива для котла-утилизатора с дожиганием.

А.3.6 Рабочий диапазон нагрузок ГТУ/ПГУ для основного/резервного топлива (режимная карта).

А.3.7 Расход основного/резервного топлива в ГТУ и котле-утилизаторе с дожиганием и отходящих газов на номинальной нагрузке (по данным производственно-технического отдела ТЭС).

А.3.8 Коэффициенты избытка воздуха и значения температуры газов за ГТУ и за котлом-утилизатором для основного/резервного топлива в рабочем диапазоне нагрузок (режимная карта).

А.3.9 Описание газового тракта ГТУ/ПГУ и основных размеров газоходов (рабочие чертежи оборудования).

А.4.1 Перечень загрязняющих веществ, характерных для технологии сжигания основного/резервного топлива (при сжигании природного газа: оксиды азота NO и NO₂, монооксид углерода CO; при сжигании твердых и жидких топлив: оксиды азота NO и NO₂, монооксид углерода CO, диоксид серы SO₂, твердые частицы).

А.4.2 Диапазон изменения концентраций загрязняющих веществ (приведенных к стандартным условиям) в продуктах сгорания за энергетической установкой после установок пыле-, газоочистки продуктов сгорания (указывают измерительное сечение газового тракта установки) в рабочем диапазоне нагрузок для основного/резервного топлива (по данным производственно-технического отдела ТЭС).

Б.1 В настоящей методике приведена последовательность процедур при выборе газоаналитического оборудования для САК ТЭС, которая распространяется на газоаналитические системы, включенные в Реестр средств измерений Федерального информационного фонда по обеспечению единства измерений.

Б.2 Методика разработана в соответствии с федеральными законами [3] и [5], документами [4], [8] и [9].

Б.3 Выбор газоаналитического оборудования для САК проводят в соответствии с целями и задачами САК (см. раздел 4 настоящего стандарта) и общими требованиями к средствам измерений (см. 7.4 настоящего стандарта).

Б.4 При проведении сравнительного анализа для выбора оптимальной газоаналитической системы выполняют следующие процедуры:

- устанавливают вид основного топлива ТЭС [природный газ, жидкое или твердое топливо (каменные и бурые угли)];

- выбирают требуемые технические параметры для соответствующего вида топлива из таблицы Б.1;

- формируют исходную таблицу Б.2, содержащую технические характеристики сравниваемых газоанализаторов, используя паспортные данные газоанализаторов.

При этом исходные данные рекомендуется представить в виде следующих параметров:

- перечень измеряемых веществ (при наличии данного вещества в перечне веществ, измеряемых газоанализатором, в соответствующей строке записывают число 1, при его отсутствии - число 0);

- диапазоны концентраций измеряемых веществ (для всех веществ, кроме O₂, указывают значение верхнего предела измерений в ppm, для O₂ - в процентах);

- погрешность измерений (для всех измеряемых веществ, кроме O₂, указывают относительную погрешность измерений, для O₂ - абсолютную погрешность);

- максимально допустимая температура газов (указывают значение в градусах Цельсия);

- соответствие НДТ (при полном соответствии метода газового анализа и отбора пробы с рекомендуемыми методами по таблице Б.1 - число 1, при частичном соответствии - число 0,5, при полном несоответствии - число 0. Газоанализаторы, принцип работы которых основан на электрохимических методах, следует считать частичным соответствием);

- стоимость (приводят полную стоимость газоаналитической системы с учетом вспомогательного оборудования в тысячах рублей).

Б.5 Проводят анализ сравниваемых газоаналитических систем на соответствие техническим параметрам, приведенным в таблице Б.1. В случае несовпадения хотя бы одного параметра газоаналитическую систему исключают из дальнейшего сравнительного анализа.

Б.6 На основании анализа исходных данных, представленных в таблице Б.2, экспертным путем выставляют значение (EV) по каждому параметру и вносят данные значения в таблицу Б.3 для каждой газоаналитической системы отдельно.

Количественную оценку значений (EV) всех рассматриваемых параметров проводят в диапазоне от 0 до 1 (1 - полностью соответствует сформулированным требованиям; 0,5 - частично соответствует; 0 - полностью не соответствует).

Б.7 Количественную оценку оборудования проводят суммированием произведений значений (EV) на значение соответствующего фактора приоритета (PF) для каждой группы. Наилучшей газоаналитической системой в каждой группе считается система, набравшая наибольшую сумму . Вес первой группы показателей и характеристик измерительных систем определен суммой баллов S_i = 600, второй группы показателей - 400.

К первой группе критериев отнесены параметры:

- соответствие принципам НДТ;

- полный перечень веществ, подлежащих контролю;

- требуемые диапазоны измерений всех веществ;

- относительная погрешность измерения;

- максимально допустимая температура газов в точке отбора пробы или установки датчиков.

Ко второй группе критериев отнесены параметры:

- гарантийный срок эксплуатации;

- расчетный срок эксплуатации;

- сложность обслуживания;

- наличие и расположение сервисных центров;

- стоимость полного комплекта оборудования.

Значения факторов приоритета (PF) критериев первой и второй группы приведены в таблице Б.3.

Б.8 Оптимальным оборудованием для данной САК является газоаналитическая система, набравшая максимальную сумму S_i по группам критериев. Пример расчета приведен в таблице Б.4.

В.1.1 Для непрерывных измерений газообразных загрязняющих веществ используют пробоотборные зонды (пробоотборники), выполненные только из материалов, не допускающих при транспортировании газовой пробы протекания окислительных, каталитических и других химических реакций, изменяющих состав газовой пробы.

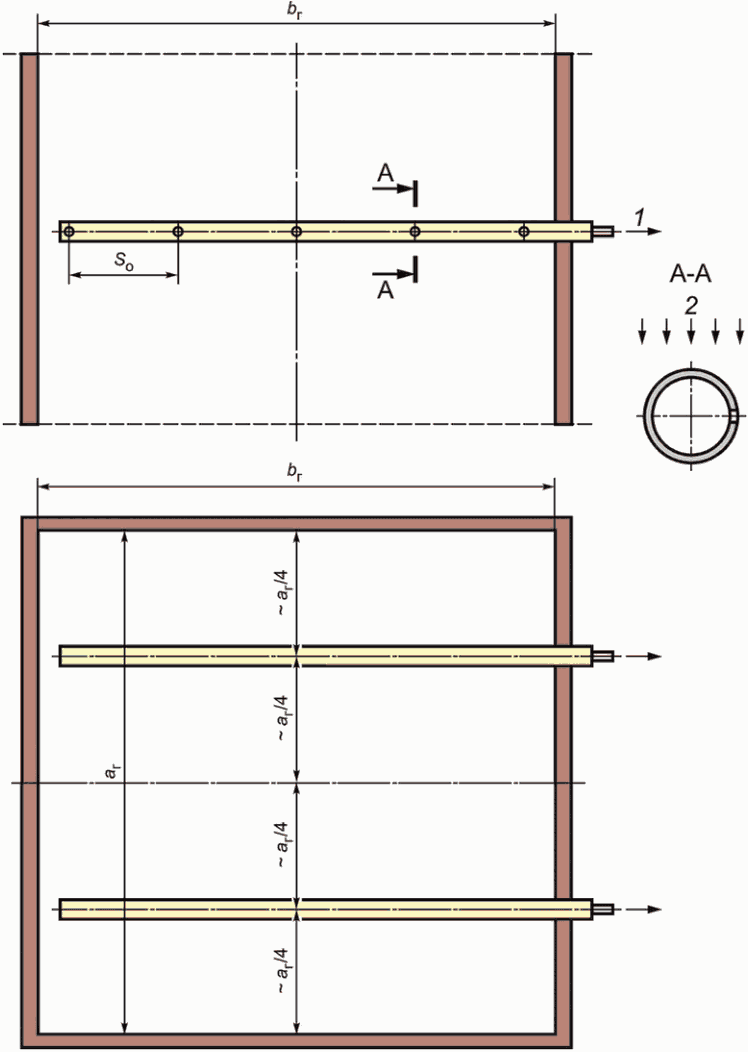

В.1.2 При выполнении непрерывных измерений рекомендуется использовать многоточечные пробоотборные зонды с отверстиями (не менее пяти), расположенными по всей длине (усредняющие зонды), устанавливаемые в контрольном сечении газового тракта, как правило, по обеим сторонам котла. Для предотвращения забивания отверстий пылью и отложениями усредняющие зонды устанавливают таким образом, чтобы угол между направлением газового потока и осями отверстий составлял 90° (см. рисунок В.1).

В.1.3 При использовании одноточечных (торцевых) зондов для отбора проб газов в контрольном сечении газохода они должны устанавливаться в специальные контрольные точки, определяемые по результатам тарировки сечений.

В.1.4 При большой длине пробоотборника во избежание его провисания под действием собственного веса допускается его опирание на трубные поверхности нагрева.

В.1.5 При отборе газов в сечении за дымососом используются неохлаждаемые пробоотборные зонды, устанавливаемые, как правило, посередине меньшей стороны газохода на всю глубину большей стороны проходного сечения газохода. При больших сечениях газохода допускается установка торцевых пробоотборных зондов на глубину не менее 25% наибольшего размера газохода.

В.1.6 При разделении газового тракта котельной установки на две части (по сторонам котла) отбор проб дымовых газов следует проводить с обеих сторон газохода.

В.1.7 Стационарные пробоотборные зонды должны быть прямыми, доступными для очистки и продувки сжатым воздухом и легко извлекаться из газохода.

В.1.8 Конструкция узла установки пробоотборника в газовый тракт котельной установки должна исключать присосы холодного воздуха как в пробоотборник, так и непосредственно в газовый тракт.

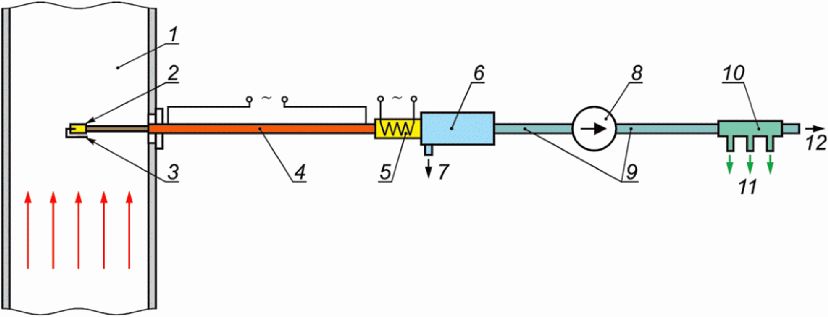

В.2.1 Доставка пробы газов от пробоотборника к газоанализатору осуществляется с помощью линий транспортирования пробы (пробоотборных линий) и побудителей расхода.

В.2.2 В качестве побудителей расхода газов могут быть использованы мембранные и ротационные насосы и эжекторы. Производительность побудителей расхода должна быть, как правило, на 10% - 15% больше расхода газовой пробы, необходимой для работы газоанализатора. Для доставки пробы могут использоваться штатные побудители расходов, установленные непосредственно в газоанализаторах, при условии обеспечения требуемого расхода газов.

В.2.3 При выполнении непрерывных измерений пробоотборные линии должны быть стационарными и обогреваемыми.

В.2.4 Температура обогреваемых линии транспортирования газовой пробы должна быть на 15 °C - 20 °C выше температуры точки росы.

В.2.5 При сжигании серосодержащих топлив для транспортирования пробы должны применяться линии, обогреваемые по всей длине до температуры, превышающей на 10 °C - 15 °C температуру точки росы дымовых газов.

В.2.6 Стационарные пробоотборные линии должны быть изготовлены из бесшовных труб из нержавеющей стали (марок Х18Н10Т, Х10Н10Т), синтетических материалов (тефлон, фторопласт, политетрафторэтилен) или других материалов, не допускающих при транспортировании газовой пробы протекания окислительных, каталитических и иных химических реакций, изменяющих состав газовой пробы.

В.2.7 Для предотвращения забивания внутренний диаметр труб, используемых для изготовления линий транспортирования пробы, должен быть не менее 4 мм при работе на природном газе и не менее 6 - 8 мм - при сжигании других видов топлива.

В.2.8 Для снижения возможности физико-химических превращений в газовой пробе расход газа в линии транспортирования может превышать расход, требуемый для работы газоанализатора. В этих случаях избыточный поток газа сбрасывается в окружающую среду (см. 12 на рисунке В.2). При этом должна быть исключена возможность присоса воздуха из окружающей среды в линию транспортирования пробы при возникновении нештатных режимов работы (например, при забивании фильтра и др.).

В.2.9 Конструкция узла сочленения пробоотборной линии с пробоотборником должна предусматривать возможность его периодической продувки сжатым воздухом, а также извлечения из газохода для осмотра, ремонта или замены.

В.2.10 Линии транспортирования периодически (не реже одного раза в месяц) должны проверяться для выявления негерметичности и устранения возможных забиваний.

В.3.1 Параметры и состав газовой пробы на входе в газоанализатор должны соответствовать техническим требованиям, указанным в инструкции по его эксплуатации (температура, влажность, запыленность, расход и пр.).

В.3.2 При несоответствии характеристик газовой пробы техническим требованиям используемого газоанализатора для подготовки газовой пробы применяется вспомогательное оборудование. Вспомогательное оборудование должно включать устройства для очистки газов от твердых и сажистых частиц и удаления влаги (см. рисунок В.2).

В.3.3 Состав вспомогательного оборудования и конструкционные материалы должны исключать возможность превращения или абсорбции измеряемых газовых компонентов в процессе подготовки пробы.

В.3.4 Очистка газовой пробы от твердых и сажистых частиц проводится в фильтрах грубой и тонкой очистки.

В.3.4.1 Фильтр грубой очистки предназначен для удаления из газовой пробы твердых частиц размером более 10 мкм и может быть установлен непосредственно на пробоотборном зонде в потоке дымовых газов (см. рисунок В.2) или сразу за пробоотборником. При установке фильтра в потоке продуктов сгорания рекомендуется защищать его с помощью металлического щитка от механического истирания (см. 3 на рисунке В.2). При установке фильтра за пробоотборником вне потока дымовых газов он должен быть обогреваемым для предотвращения конденсации кислых и водяных паров.

В.3.4.2 Фильтр тонкой очистки предназначен для удаления из газовой пробы оставшихся твердых частиц размером более 1 мкм для защиты побудителя расхода и газоанализатора. Фильтр тонкой очистки может устанавливаться как перед блоком удаления влаги (в этом случае он должен быть обогреваемым), так и после него.

В.3.4.3 Подогрев фильтров грубой и тонкой очистки должен осуществляться таким образом, чтобы температура пробы в них была на 15 °C - 20 °C выше температуры точки росы (при сжигании газообразного топлива) или температуры точки росы дымовых газов (при сжигании сернистых топлив).

В.3.5 Для предотвращения абсорбции легкорастворимых компонентов NO₂, SO₂ и SO₃ конденсатом водяных паров из газовой пробы должна быть удалена влага. Для удаления влаги используют холодильник и конденсатоуловитель.

В.3.6 Для подготовки пробы рекомендуется использовать серийно выпускаемые блоки пробоподготовки, предназначенные для работы с используемыми газоанализаторами.
