"ГОСТ Р 59027-2020 (МЭК 60633:2019). Национальный стандарт Российской Федерации. Передача электроэнергии постоянным током высокого напряжения. Термины и определения"
(утв. и введен в действие Приказом Росстандарта от 25.11.2020 N 1164-ст)

1 ПОДГОТОВЛЕН Открытым акционерным обществом "Научно-исследовательский институт по передаче электроэнергии постоянным током высокого напряжения" (ОАО "НИИПТ") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 016 "Электроэнергетика"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2020 г. N 1164-ст

4 Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60633:2019 "Передача электроэнергии постоянным током высокого напряжения (HVDC). Словарь" [IEC 60633:2019 "High-voltage direct current (HVDC) transmission - Vocabulary"] путем изменения отдельных фраз, слов, ссылок, которые выделены в тексте курсивом, а также путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях этого текста. Оригинальный текст этих структурных элементов примененного международного стандарта и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДБ.

В настоящий стандарт внесены дополнительные положения, при этом они выделены курсивом с подчеркиванием, а объяснения причин их включения приведены в примечаниях.

Структура примененного международного стандарта изменена для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3). Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном приложении ДВ.

Внесение указанных технических отклонений направлено на учет потребностей национальной экономики Российской Федерации и особенностей объекта стандартизации, характерных для Российской Федерации.

Международный стандарт разработан Подкомитетом SC 22F "Силовая электроника для систем передачи и распределения электроэнергии" Технического комитета TC 22 "Системы и оборудование силовой электроники" Международной электротехнической комиссии (IEC).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сведения о соответствии ссылочных национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт устанавливает термины и определения понятий, относящихся к передаче электроэнергии постоянным током высокого напряжения (ПТВН) и преобразовательным подстанциям ПТВН, в составе которых содержатся электронные силовые устройства для преобразования переменного тока в постоянный или (и) постоянного в переменный.

В настоящий стандарт включены основные определения по полупроводниковым тиристорным вентилям. Полный перечень определений по полупроводниковым тиристорным вентилям приведен в ГОСТ Р 59029.2.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие обозначения <1>:

--------------------------------

<1> Более полный перечень обозначений, которые применяются для статических преобразователей, приведен в серии стандартов ГОСТ IEC 60027, а также в стандартах, включенных в элемент "Библиография".

U_d - постоянное напряжение (любое определенное значение);

I_d - постоянный ток (любое определенное значение);

i_v - ток на вентильной стороне преобразовательного трансформатора, действующее значение;

- угол включения;

- угол опережения включения;

- угол погасания (угол отключения);

- угол коммутации;

p - число пульсаций;

q - число коммутаций.

0 (ноль) - режим работы без нагрузки;

d - постоянный ток или постоянное напряжение;

i - идеальное значение любого параметра;

v - вентильная сторона преобразовательного трансформатора;

min - минимум.

В настоящем стандарте применены следующие сокращения:

ВЗ (ERTB) - аппарат для переключения на возврат тока через землю (см. 9.23);

ВОП (MRTB) - аппарат для переключения на возврат тока через обратный провод (см. 9.22);

ВПТ - вставка постоянного тока;

МВБ (MVU) - многовентильный блок (см. 6.5);

МППТ (MTDC) - многоподстанционная передача постоянного тока (см. 8.2.2);

ОКЗ (SCR) - отношение короткого замыкания (см. 7.32);

ППТ - передача постоянного тока;

ПТВН (HVDC) - постоянный ток высокого напряжения;

СТАТКОМ - статический компенсатор;

УПТН (VDCOL) - уставка постоянного тока, зависящая от постоянного напряжения (см. 12.9);

ШУ - шкаф управления;

ЭОКЗ (ESCR) - эффективное отношение короткого замыкания (см. 7.33).

Примечание - Приведенные выше дополнительные по отношению к примененному международному стандарту сокращения направлены на учет особенностей объекта стандартизации, характерных для Российской Федерации.

На рисунке 1 приведены специальные графические символы, которые используются только в настоящем стандарте. Более полный перечень графических символов, которые применяются для статических преобразователей, приведен в ГОСТ Р МЭК 60617-DB-12M.

Примечание - Приведенные обозначения не зависят от типа устройств, из которых образованы вентиль, плечо или мост.

В данном разделе приведены термины и определения, которые применяются только для целей настоящего стандарта.

Примечание - Более полный перечень терминов, которые применяются для статических преобразователей, приведен в [1] - [8].

5.1 преобразование тока (conversion): Преобразование переменного тока в постоянный или (и) постоянного в переменный либо сочетание этих операций (применительно к системам ПТВН).

5.2 преобразовательная схема (converter connection): Электрическая схема, служащая для преобразования тока и способная работать самостоятельно.

5.3 мостовая преобразовательная схема (мост) [bridge (converter connection)]: Электрическая схема (см. рисунок 2), содержащая шесть плеч преобразователя, которые соединены таким образом, что средние выводы являются фазными выводами переменного тока, а наружные выводы одинаковой полярности соединены вместе и являются выводами постоянного тока.

Примечания

#1 На рисунке не приведено графическое обозначение для неоднородных мостов (см. 5.3.2).#

2 Приведенные выше дополнительные по отношению к примененному международному стандарту сокращения направлены на учет особенностей объекта стандартизации, характерных для Российской Федерации.

5.3.1 однородный мост (uniform bridge): Мост, в котором все плечи преобразователя являются управляемыми либо неуправляемыми.

5.3.2 неоднородный мост (non-uniform bridge): Мост, в котором имеются как управляемые, так и неуправляемые плечи преобразователя.

5.4 плечо преобразователя (плечо) [(converter) arm]: Часть схемы моста между точкой, к которой присоединен фазный вывод переменного тока, и выводом постоянного тока.

5.4.1 управляемое плечо преобразователя (controllable converter arm): Плечо преобразователя является управляемым, если момент, когда устанавливается проводимость в прямом направлении, задается приложением внешнего сигнала.

5.4.2 неуправляемое плечо преобразователя (non-controllable converter arm): Плечо преобразователя является неуправляемым, если момент, когда устанавливается проводимость в прямом направлении, определяется исключительно напряжением на его выводах.

5.5 шунтирующая цепь (by-pass path): Цепь с низким сопротивлением между выводами постоянного тока одного или нескольких мостов, за исключением цепей переменного тока.

Примечание - Шунтирующая цепь может представлять собой либо цепь с односторонней проводимостью, например шунтирующий вентиль (см. 5.5.1) или шунтирующую пару (см. 5.5.2), либо цепь с двухсторонней проводимостью, например шунтирующий выключатель (см. 9.30).

5.5.1 шунтирующий вентиль (by-pass arm): Шунтирующая цепь с односторонней проводимостью, присоединенная только к выводам постоянного тока, как правило, используемая в мостах с ртутными вентилями (не показана на рисунке 2).

5.5.2 шунтирующая пара (by-pass pair): Два плеча преобразователя, присоединенные к одному выводу переменного тока, образующие шунтирующую цепь (см. рисунок 2).

5.6 коммутация (commutation): Переход тока из одного контура в другой с одновременным протеканием тока в обоих контурах во время этого процесса.

Примечание - Коммутация может иметь место между двумя плечами преобразователя, присоединенными к одному полюсу, или между плечами преобразователя и шунтирующим вентилем.

5.6.1 линейная коммутация (line commutation): Способ коммутации, при котором коммутирующее напряжение обеспечивается системой переменного тока.

5.7 коммутирующая группа (commutating group): Группа плеч преобразователя, присоединенных к одному выводу постоянного тока (см. рисунок 2).

5.10 число коммутаций q (commutation number q): Число коммутаций в каждой коммутирующей группе за один период напряжения сети переменного тока.

Примечание - В мостовой преобразовательной схеме каждая коммутирующая группа имеет число коммутаций q = 3.

5.11 коммутирующее напряжение (commutating voltage): Напряжение, которое обеспечивает коммутацию тока (см. [1]).

5.12 преобразователь с емкостной коммутацией; ПЕК [capacitor commutated converter (CCC)]: Преобразователь, содержащий конденсаторы, подключенные последовательно между вентильной обмоткой преобразовательного трансформатора и фазными выводами переменного тока преобразовательного моста [см. рисунок 3a)].

5.13 преобразователь с управляемой продольной компенсацией; ПУПК [controlled series capacitor converter (CSCC)]: Преобразователь, содержащий управляемые конденсаторы, подключенные последовательно между сетевой обмоткой преобразовательного трансформатора и шинами системы переменного тока [см. рисунок 3b)].

5.14 преобразователь с управляемой емкостной коммутацией; ПУЕК (controlled capacitor commutated converter): Преобразователь, содержащий управляемые конденсаторы, подключенные последовательно между вентильной обмоткой преобразовательного трансформатора и фазными выводами переменного тока преобразовательного моста.

5.15 преобразователь с продольной компенсацией; ППК (series capacitor converter): Преобразователь, содержащий конденсаторы постоянной емкости, подключенные последовательно между сетевой обмоткой преобразовательного трансформатора и шинами системы переменного тока.

6.1 преобразовательное устройство (преобразователь) [converter (unit)]: Действующее устройство, включающее все оборудование, подключенное между точкой общего присоединения на стороне переменного тока (см. 8.24) и точкой общего присоединения на стороне постоянного тока (см. 8.25), содержащее один или несколько преобразовательных мостов, один или несколько преобразовательных трансформаторов, оборудование для управления устройством, защитную и коммутационную аппаратуру и вспомогательные устройства, если таковые имеются, служащее для преобразования переменного тока в постоянный или наоборот (см. рисунок 4).

6.2 преобразовательный мост (мост) [(converter) bridge)]: Оборудование, используемое для комплектации мостовой преобразовательной схемы и шунтирующего плеча, если оно используется.

Примечание - Термин "мост" может использоваться для названия мостовой преобразовательной схемы (см. 5.3) или оборудования, которое образует такую схему.

6.2.1 анодная (катодная) коммутирующая группа [anode (cathode) valve commutating group]: Оборудование, применяемое для комплектации преобразовательных плеч одной коммутирующей группы моста, соединенных между собой анодами (катодами).

6.3 вентиль (valve): Комплектное самостоятельно работающее управляемое или неуправляемое устройство, нормально проводящее ток только в одном направлении (прямом направлении) и способное работать в качестве преобразовательного плеча в мостовой преобразовательной схеме.

6.4 одновентильный блок [single valve (unit)]: Единая конструкция, содержащая только один вентиль.

6.5 многовентильный блок; МВБ [multiple valve (unit) (MVU)]: Единая конструкция, содержащая более чем один вентиль.

Примечание - Примерами составных многовентильных блоков являются двойные вентили, счетверенные вентили и блоки из восьми вентилей, каждый из которых состоит из двух, четырех и восьми подключенных последовательно вентилей.

#6.6 Фазный блок преобразователя, вентильный блок преобразователя (converter phase block, converter valve block): Оборудование преобразовательного моста, посредством которого два вывода постоянного тока различной полярности подключаются к одному выводу переменного тока.

1 В наиболее простой конфигурации фазный блок преобразователя состоит из двух вентилей. В состав фазного блока преобразователя также может входить оборудование управления и защиты, а также другие компоненты.#

2 Приведенное выше дополнительное по отношению к примененному международному стандарту определение направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации.

6.7 главный вентиль (main valve): Вентиль в преобразовательном плече.

6.8 шунтирующий вентиль (by-pass valve): Вентиль, подключенный между выводами постоянного тока преобразовательного моста.

6.9 тиристорный модуль (thyristor module): Часть вентиля, состоящая из механически собранных тиристоров с их непосредственными вспомогательными устройствами, но без вентильных реакторов.

Примечание - Тиристорные модули могут являться элементами конструкции вентиля и (или) заменять друг друга для целей технического обслуживания.

6.10 реакторный модуль (reactor module): Часть вентиля, состоящая из механически собранных одного или нескольких реакторов, используемая в некоторых конструкциях вентилей.

Примечание - Реакторные модули могут быть элементами конструкции вентиля.

6.11 вентильная секция (valve section): Сборочная группа, состоящая из нескольких тиристоров и других компонентов, которая обладает электрическими характеристиками всего вентиля.

Примечание - Данный термин используется главным образом для определения объекта испытаний при проведении испытаний вентилей.

6.12 вентильный модуль (valve module): Часть вентиля, состоящая из механически собранных тиристоров с их непосредственными вспомогательными устройствами и вентильным реактором(ами).

#Примечания

1 В состав вентильного модуля входят одна или несколько вентильных секций (чаще всего - две).#

2 Приведенное выше дополнительное по отношению к примененному международному стандарту примечание к определению направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации.

6.13 тиристорная ячейка (вентиля); ТЯ (вентиля) [(valve) thyristor level]: Часть вентиля, включающая в себя тиристор, или параллельно соединенные тиристоры, вместе с непосредственными вспомогательными устройствами, и реактор, если таковой имеется.

6.14 опора вентиля (valve support): Часть вентиля, которая используется для его электрической изоляции от земли и в качестве механической опоры.

Примечание - Не все вентили имеют опорные конструкции, многие из них имеют подвесные конструкции.

6.15 конструкция вентиля (valve structure): Конструктивные компоненты вентиля, необходимые для физической фиксации вентильных модулей (см. 6.12).

6.18 ограничитель перенапряжений вентиля; ОПН вентиля (valve arrester): Ограничитель перенапряжений, подключенный параллельно вентилю (см. рисунок 4).

6.19 ограничитель перенапряжений преобразовательного устройства (converter unit arrester): Ограничитель перенапряжений, подключенный к выводам постоянного тока преобразовательного устройства (см. рисунок 4).

6.20 ограничитель перенапряжений шины постоянного тока преобразовательного устройства (converter unit d.c. bus arrester): Ограничитель перенапряжений, подключенный между высоковольтной шиной постоянного тока преобразовательного устройства и землей подстанции (см. рисунки 4 и 8).

6.21 ограничитель перенапряжений средней точки постоянного тока (midpoint d.c. bus arrester): Ограничитель перенапряжений, подключенный между средней точкой двух 6-импульсных мостов в составе 12-импульсного преобразовательного устройства и землей подстанции (см. рисунок 8).

Примечание - На некоторых подстанциях ПТВН применяют два подключенных последовательно 12-импульсных преобразовательных устройства. В этом случае ограничитель перенапряжений средней точки шины постоянного тока верхнего 12-импульсного преобразовательного устройства подключают не к земле подстанции, а к шине постоянного тока высокого напряжения нижнего 12-импульсного преобразовательного устройства.

6.22 вентильный реактор (valve reactor): Подключенный последовательно с тиристором (тиристорами) реактор(ы) в составе вентиля, предназначенный для ограничения скорости нарастания тока в открытом состоянии и скорости нарастания напряжения в закрытом состоянии.

6.23 преобразовательный трансформатор (converter transformer): Трансформатор, при помощи которого энергия передается из сети переменного тока к одному или нескольким мостам или в обратном направлении (см. рисунок 4).

6.23.1 сетевые обмотки (line side windings): Обмотки преобразовательного трансформатора, которые подсоединяются к системе переменного тока.

6.25 анодный вывод вентиля (valve anode terminal): Главный вывод вентиля, к которому течет прямой ток из внешней цепи.

6.26 катодный вывод вентиля (valve cathode terminal): Главный вывод вентиля, от которого прямой ток течет во внешнюю цепь.

7.1 режим выпрямителя (выпрямление) (rectifier operation; rectification): Режим работы преобразователя или подстанции ПТВН, при котором энергия передается со стороны переменного тока на сторону постоянного тока.

7.2 режим инвертора (инвертирование) (inverter operation; inversion): Режим работы преобразователя или подстанции ПТВН, при котором энергия передается со стороны постоянного тока на сторону переменного тока.

7.5 прямой ток (forward current): Ток, который течет через вентиль в прямом направлении.

7.6 обратный ток (reverse current): Ток, который течет через вентиль в обратном направлении.

7.7 прямое напряжение (forward voltage): Напряжение между анодом и катодом вентиля, при котором анод положителен по отношению к катоду.

7.8 обратное напряжение (reverse voltage): Напряжение между анодом и катодом вентиля, при котором анод отрицателен по отношению к катоду.

7.9 проводящее состояние (вентиля); открытое состояние (conducting state; on-state): Состояние вентиля, при котором вентиль имеет низкое сопротивление (см. рисунок 5).

7.10 падение напряжения на вентиле (valve voltage drop): Напряжение между анодом и катодом вентиля в проводящем состоянии.

7.11.1 закрытое состояние при прямом напряжении (forward blocking state; off-state): Непроводящее состояние управляемого вентиля, при котором к главным выводам вентиля приложено прямое напряжение (см. рисунок 5).

7.11.2 закрытое состояние при обратном напряжении (reverse blocking state): Непроводящее состояние вентиля, при котором к главным выводам вентиля приложено обратное напряжение (см. рисунок 5).

7.13 управляющий импульс (вентиля); разрешенная зона формирования импульса [(valve) control pulse]: Импульс, в пределах длительности которого разрешается отпирание вентиля.

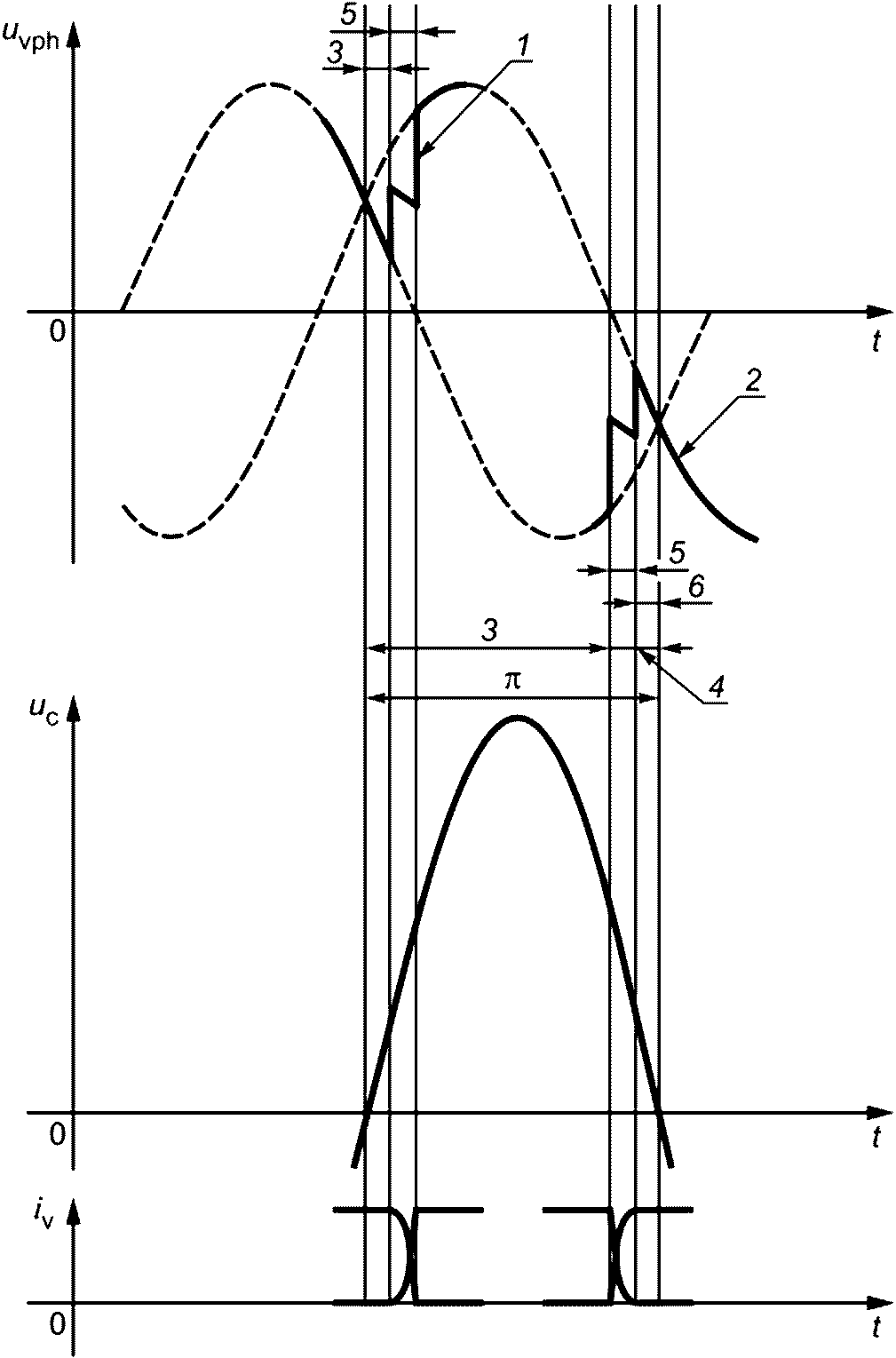

7.20 угол включения [(trigger) delay angle , (firing) delay angle ]: Время, выраженное в единицах измерения электрического угла, от момента пересечения кривой синусоидального коммутирующего напряжения нулевого значения в положительном направлении до момента отпирания вентиля (см. рисунок 6).

7.21 угол опережения включения [(trigger) advance angle , (firing) advance angle ]: Время, выраженное в единицах измерения электрического угла, от момента отпирания вентиля до момента пересечения кривой синусоидального коммутирующего напряжения нулевого значения в отрицательном направлении.

Примечание - Соотношение между углом опережения включения и углом управления определяется следующей формулой: (см. рисунок 6).

7.22 угол коммутации (overlap angle ): Время, выраженное в единицах измерения электрического угла, в течение которого два преобразовательных плеча одновременно проводят ток (см. рисунки 6 и 7).

7.23 угол погасания ; угол отключения (extinction angle ): Время, выраженное в единицах измерения электрического угла, от момента окончания прохождения тока до момента пересечения кривой синусоидального коммутирующего напряжения нулевого значения в положительном направлении.

Примечание - Величина зависит от угла опережения включения и угла коммутации и определяется выражением (см. рисунки 6 и 7).

7.25 проводящий промежуток (conduction interval): Часть периода, в течение которого вентиль находится в проводящем состоянии (см. рисунок 5).

7.26 непроводящий промежуток (blocking interval; idle interval): Часть периода, в течение которого вентиль находится в непроводящем состоянии (см. рисунок 5).

7.27 прямой непроводящий промежуток (forward blocking interval): Часть интервала непроводимости, в течение которой вентиль находится в закрытом состоянии при прямом напряжении (см. рисунок 5).

7.28 обратный непроводящий промежуток (reverse blocking interval): Часть интервала непроводимости, в течение которой вентиль находится в закрытом состоянии при обратном напряжении (см. рисунок 5).

7.29 ложное включение (false firing): Включение вентиля в непредусмотренный момент времени.

7.31 нарушение коммутации (commutation failure): Незавершение коммутации прямого тока с проводящего преобразовательного плеча на последующее преобразовательное плечо.

7.32 отношение короткого замыкания; ОКЗ [short-circuit ratio (SCR)]: Отношение мощности короткого замыкания сети переменного тока (в МВА) при номинальном напряжении в точке подключения к шинам переменного тока подстанции ПТВН, к номинальной мощности постоянного тока подстанции ПТВН (в МВт).

Примечание - Настоящее определение ОКЗ отличается от определения, приведенного в [2].

7.33 эффективное отношение короткого замыкания; ЭОКЗ [effective short-circuit ratio (ESCR)]: Отношение мощности короткого замыкания сети переменного тока (в МВА) при номинальном напряжении в точке подключения к шине переменного тока подстанции ПТВН, уменьшенной на величину реактивной мощности шунтирующих конденсаторных батарей и фильтров переменного тока, подключенных к этой точке (в МВАр), к номинальной мощности постоянного тока подстанции ПТВН (в МВт).

7.34 управление включением (triggering; gating): Управляющее действие, выполняемое с целью включения вентиля или отдельного тиристора.

7.35 рабочее состояние (operating state): Состояние, в котором подстанция ПТВН находится под напряжением и преобразователи работают при отличной от нуля выходной мощности в точке общего присоединения (ТОП) к сети переменного тока.

7.36 запертое состояние (blocked state): Состояние, в котором все вентили преобразовательного устройства заперты.

7.37 напряжение на вентиле (valve voltage): Разность потенциалов между анодным выводом вентиля и катодным выводом вентиля.

8.1 система ПТВН (HVDC system): Электроэнергетическая система, которая осуществляет передачу электроэнергии при помощи постоянного тока высокого напряжения между двумя или более узлами переменного тока.

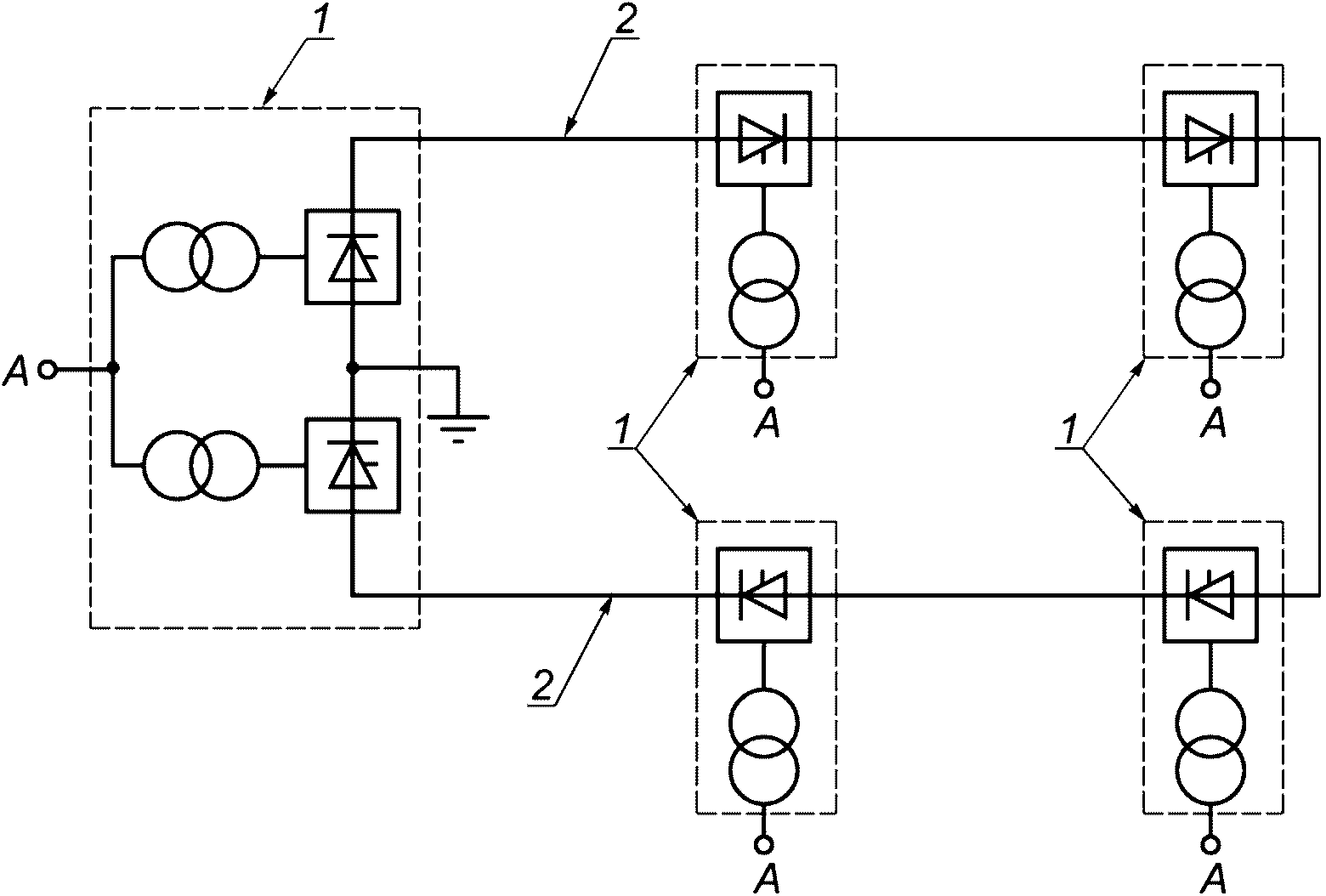

8.2 система передачи электроэнергии ПТВН (HVDC transmission system): Система ПТВН, предназначенная для передачи электроэнергии между двумя и более географическими пунктами.

8.2.4 #многоузловая вставка постоянного тока; МВПТ (multi-module back-to-back): Разновидность системы ПТВН, состоящая из трех и более преобразовательных устройств, расположенных на одной подстанции, в состав которой не входят линии постоянного тока.#

Примечание - Приведенное выше дополнительное по отношению к примененному международному стандарту определение направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации.

8.3 нереверсивная система ПТВН (unidirectional HVDC system): Система ПТВН, предназначенная для передачи энергии только в одном направлении.

Примечание - Большинство систем ПТВН по своей природе являются реверсивными. Тем не менее некоторые системы могут быть оптимизированы для передачи энергии только в одном предпочтительном направлении.

8.4 реверсивная система ПТВН (bidirectional HVDC system): Система ПТВН, предназначенная для передачи энергии в обоих направлениях.

Примечание - Многоподстанционная система ПТВН является реверсивной, если одна или более подстанций являются реверсивными.

8.5 полюс системы ПТВН (полюс) [(HVDC) (system) pole]: Часть системы ПТВН, состоящая из оборудования подстанций ПТВН и линий электропередачи, если таковые имеются, которые в нормальном режиме работы имеют одинаковую полярность постоянного напряжения относительно земли (см. рисунок 8).

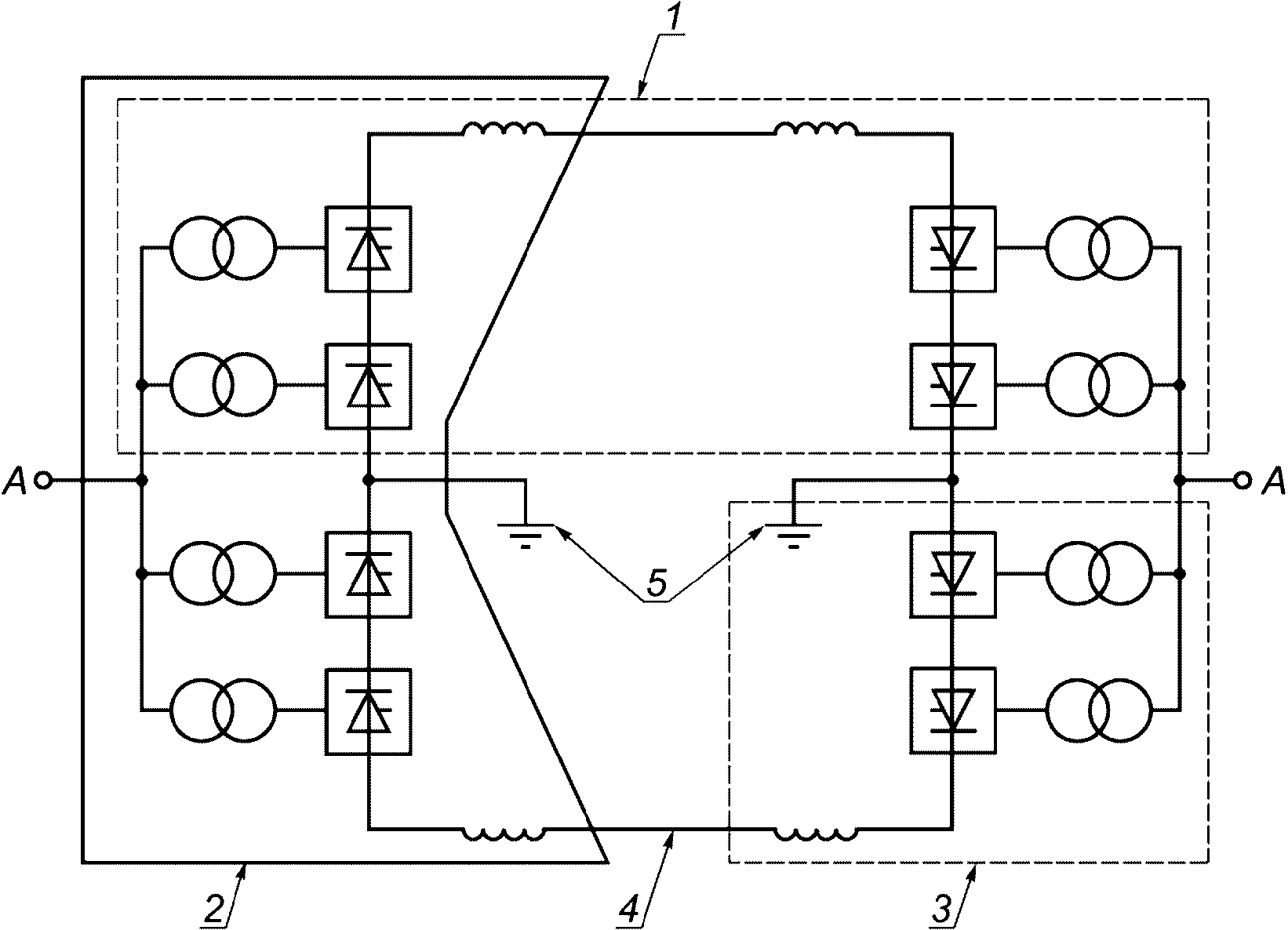

8.6 биполь системы ПТВН (биполь) [(HVDC) (system) bipole]: Система ПТВН, состоящая из двух полюсов системы ПТВН, которые в нормальном режиме работы имеют противоположные полярности постоянного напряжения относительно земли (см. рисунок 8).

8.7 биполярная система ПТВН [bipolar (HVDC) system]: Система ПТВН с двумя полюсами противоположной полярности относительно земли (см. рисунок 8).

Примечание - Воздушные линии электропередачи двух полюсов, если таковые имеются, могут быть расположены на общих или отдельных опорах.

8.8 монополярная (асимметричная) система ПТВН [(asymmetric) monopolar (HVDC) system]: Система ПТВН, имеющая только один полюс.

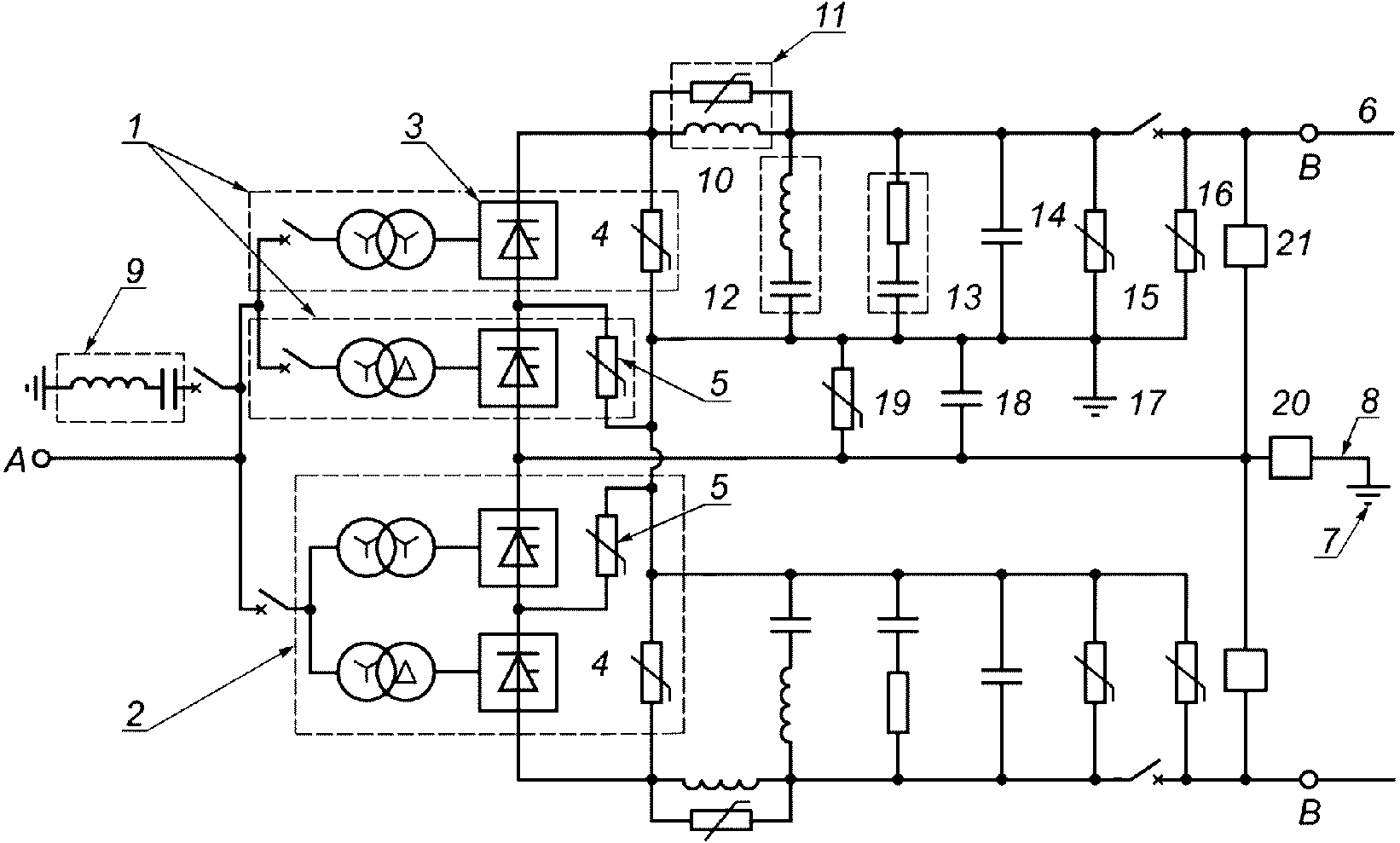

8.9 преобразовательная подстанция ПТВН (HVDC substation, HVDC converter station): Часть системы ПТВН, состоящая из одного или нескольких установленных в непосредственной близости друг к другу преобразовательных устройств, зданий, реакторов, фильтров, источников реактивной мощности, оборудования для управления, регулирования, мониторинга, защиты, измерения и другого подстанционного оборудования (см. рисунок 11).

8.9.1 ответвительная подстанция МППТ [(HVDC) tapping substation]: Подстанция МППТ, работающая в режиме инвертора, номинальная мощность которой составляет не более (10 - 25)% от номинальной мощности выпрямителя (выпрямителей) данной ММПТ.

8.10 биполь подстанции ПТВН [(HVDC) substation bipole]: Часть биполя системы ПТВН, состоящая из оборудования подстанций ПТВН (см. рисунок 8).

8.11 полюс подстанции ПТВН [(HVDC) (substation pole)]: Часть полюса системы ПТВН, состоящая из оборудования подстанций ПТВН (см. рисунок 8).

8.12 линия электропередачи ПТВН (HVDC transmission line): Часть системы электропередачи ПТВН, состоящая из воздушных линий и/или кабелей.

Примечание - Линии электропередачи ПТВН подводятся к подстанциям ПТВН (см. рисунок 8).

8.13 полюс линии электропередачи ПТВН (HVDC transmission line pole): Часть линии электропередачи ПТВН, которая относится к одному полюсу системы ПТВН.

8.15 заземляющая линия (earth electrode line): Изолированная линия между шиной нейтрали постоянного тока подстанции ПТВН и заземляющим электродом (см. рисунок 11).

8.16 симметричный монополь (symmetrical monopole): Часть системы ПТВН, состоящая из оборудования подстанций ПТВН и линий электропередачи, если таковые имеются, которые в нормальном режиме работы имеют равные и противоположные полярности постоянного напряжения относительно земли, без применения последовательного соединения преобразователей на каждой из преобразовательных подстанций.

Примечание - Термин "симметричный монополь" используется, несмотря на то что имеются две полярности напряжения постоянного тока, так как в отличие от биполя системы ПТВН симметричный монополь не позволяет обеспечить требуемую степень резервирования.

8.17 симметричная монополярная система ПТВН [symmetrical monopolar (HVDC) system]: Система ПТВН, содержащая только один симметричный монополь.

8.19 возврат тока через землю (earth return): Режим работы, при котором обратный ток между нейтралями подстанций ПТВН проходит через землю.

8.20 возврат тока через обратный провод (metallic return): Режим работы, при котором обратный ток между нейтралями подстанций ПТВН проходит через обратный провод.

Примечание - Обратный провод может представлять собой специальный низковольтный нейтральный провод или высоковольтный провод.

8.22 выделенное подключение (unitary connection): Схема подключения системы ПТВН, при которой один генератор переменного тока подключен к специально выделенному преобразователю системы ПТВН без применения любых других компонентов переменного тока, за исключением выделенного повышающего трансформатора.

8.23 изолированное подключение (isolated generating system): Схема подключения ПТВН, при которой несколько генераторов переменного тока блочно подключены к преобразователю ПТВН с помощью одного или нескольких специально выделенных повышающих трансформаторов, при этом электрические соединения с какой-либо другой системой переменного тока отсутствуют.

8.24 точка общего присоединения; ТОП [point of common coupling (PCC)]: Узел подключения преобразовательной подстанции ПТВН к системе переменного тока.

8.25 точка общего присоединения - сторона постоянного тока; ТОП - ПТ (point of common coupling - DC side PCC-DC): Узел подключения преобразовательной подстанции ПТВН к линии электропередачи постоянного тока.

9.1 фильтр гармоник на стороне переменного тока (AC harmonic filter): Фильтр, предназначенный для ограничения гармоник тока, поступающих в примыкающую систему переменного тока, а также для предотвращения усиления существующих гармоник в системе переменного тока (см. рисунок 11).

9.2 линейный реактор (постоянного тока) (DC smoothing reactor): Реактор, подключенный последовательно с преобразовательным устройством или преобразовательными устройствами на стороне постоянного тока, основная функция которого заключается в сглаживании пульсаций постоянного тока и снижении токов при переходных процессах (см. рисунок 11).

9.3 ограничитель перенапряжений реактора постоянного тока (smoothing reactor arrester): Ограничитель перенапряжений, подключенный к выводам реактора постоянного тока (см. рисунок 11).

9.4 фильтр гармоник на стороне постоянного тока (DC harmonic filter): Фильтр, который в сочетании с линейным реактором(ами) постоянного тока и конденсатором(ами) для защиты от импульсных перенапряжений постоянного тока, если они имеются, служит главным образом для уменьшения пульсаций (тока или напряжения) в линии электропередачи ПТВН и (или) в линии заземляющего электрода (см. рисунок 11).

9.5 основной конденсатор фильтра гармоник на стороне постоянного тока (main DC filter capacitor): Конденсатор фильтра гармоник постоянного тока, к которому приложено напряжение полюса подстанции ПТВН.

9.6 основной конденсатор фильтра гармоник на стороне переменного тока (main AC filter capacitor): Конденсатор фильтра гармоник на стороне переменного тока, к которому приложено напряжение основной гармоники.

9.7 дополнительный конденсатор фильтра, низковольтный конденсатор фильтра (auxiliary filter capacitor, LV filter capacitor): Конденсатор фильтра гармоник на стороне переменного тока или фильтра гармоник постоянного тока, к которому не приложено напряжение основной гармоники или напряжение полюса подстанции ПТВН, который в совокупности с другими компонентами фильтра обеспечивает сопротивление фильтра, настроенное на частоту определенной гармоники или гармоник.

9.8 резистор фильтра (filter resistor): Силовой резистор, который входит в состав некоторых типов фильтров, соединенный параллельно и (или) последовательно с низковольтными конденсаторами или реакторами фильтра и обычно присоединенный к нейтрали фильтра.

9.9 элемент резистора (resistor element): Компонент резистора, изготовленный как единое целое, который нельзя разделить на отдельные составляющие.

9.10 комплект элементов резистора (bank of resistor element): Механическая конструкция, состоящая из нескольких электрически соединенных между собой элементов, изолирующих частей, выводов и др.

9.11 резисторный модуль (resistor module): Часть резистора в одном корпусе (если применимо).

9.12 реактор фильтра (filter reactor): Механическая конструкция, состоящая из нескольких электрически соединенных между собой элементов, изолирующих частей, выводов и др.

9.13 демпфирующая цепь постоянного тока (d.c. damping circuit): Комбинация схемных элементов, предназначенная для снижения пульсаций напряжения при переходных процессах и/или изменения условий резонанса в линии постоянного тока (см. рисунок 11).

9.14 защитный (грозозащитный) конденсатор линии постоянного тока (d.c. surge capacitor): Набор конденсаторов, подключенных между линией постоянного тока и землей подстанции (непосредственно или через другие элементы), предназначенный главным образом для снижения амплитуды и скорости изменения грозовых перенапряжений, приложенных к оборудованию подстанции (см. рисунок 11).

9.15 ограничитель перенапряжений полюса постоянного тока (d.c. bus arrester): Ограничитель перенапряжений, подключенный между шиной постоянного тока (в точке между реактором постоянного тока и разъединителем постоянного тока) и землей подстанции (см. рисунок 11).

9.16 ограничитель перенапряжений линии постоянного тока (d.c. line arrester): Ограничитель перенапряжений, подключенный между линией ПТВН (на подстанции ПТВН) и землей подстанции (см. рисунок 11).

9.17 земля подстанции ПТВН (HVDC substation earth): Набор проводящих элементов, образующих путь с низким сопротивлением от заземленных частей оборудования на подстанции ПТВН к земле, который способен проводить значительные импульсные кратковременные токи (см. рисунок 11).

9.18 конденсатор шины нейтрали (постоянного тока) [(d.c.) neutral bus capacitor]: Набор конденсаторов, подключенных между шиной нейтрали постоянного тока и землей подстанции (см. рисунок 11).

9.19 ограничитель перенапряжений шины нейтрали (постоянного тока) [(d.c.) neutral bus arrester]: Ограничитель перенапряжений, подключенный между нулевой шиной постоянного тока и землей подстанции (см. рисунок 11).

9.20 быстродействующий переключатель постоянного тока (high-speed DC switch): тип коммутационного аппарата, используемый в схемах систем ПТВН для быстрого (время срабатывания менее 1 с) размыкания или замыкания, в том числе в некоторых случаях для переключения тока нагрузки в параллельный контур, но не обладающий возможностью отключения аварийного тока или тока нагрузки.

Примечание - Коммутационные аппараты постоянного тока выполняются, как правило, на основе конструкции фазы выключателя переменного тока, с учетом специфики работы при постоянном токе. Их быстродействие выше, чем у разъединителей, они не выполняют фикцию отключения тока короткого замыкания.

9.21 переключатель постоянного тока (DC commutation switch): Тип быстродействующего переключателя постоянного тока, предназначенный для переключения тока нагрузки в параллельный контур.

9.22 аппарат для переключения на возврат тока через обратный провод; ВОП [metallic return transfer breaker (MRTB)]: Коммутационный аппарат, используемый для переключения постоянного тока с контура возврата через землю в контур возврата через обратный провод (см. рисунок 11).

9.23 аппарат для переключения на возврат тока через землю; ВЗ [earth return transfer breaker (ERTB)]; аппарат для переключения на возврат через землю без разрыва тока; ВЗБРТ [earth return transfer switch (ERTS)]: Коммутационный аппарат, используемый для переключения постоянного тока с контура возврата через обратный провод в контур возврата через землю (см. рисунок 11).

9.24 фильтр высших гармоник на стороне переменного тока [AC high frequency (HF) filter]: Фильтр на стороне переменного тока преобразователя, предназначенный для ограничения проникновения генерируемых преобразователем высших гармоник в примыкающую систему переменного тока.

9.25 высокочастотный (ВЧ) фильтр на стороне постоянного тока [DC high frequency (HF) filter]: Фильтр на стороне постоянного тока преобразователя, предназначенный для ограничения проникновения генерируемых преобразователем высших гармоник в систему постоянного тока.

Примечание - Высокочастотные фильтры постоянного тока могут располагаться на высоковольтных или низковольтных выводах преобразователя.

9.26 аппарат для переключения шины нейтрали; ПШН [neutral bus switch (NBS)]: Коммутационный аппарат, включенный в нейтраль полюса, используемый для перенаправления тока подпитки короткого замыкания из нейтрали в контур возврата через обратный провод или через землю.

9.27 заземляющий выключатель шины нейтрали; ЗВШН [neutral bus grounding switch (NBGS)]: Коммутационный аппарат, используемый при аварии на заземляющей линии или обратном проводе для перевода тока на защитное заземление подстанции.

9.28 переключатель для включения преобразователя на параллельную работу [converter paralleling switch (CPS)]: Быстродействующий переключатель постоянного тока, подключенный последовательно с каждым преобразователем к выводам постоянного тока в схемах систем ПТВН, где два или более преобразователя подключены параллельно к общему полюсу, предназначенный для параллельного подключения или отключения дополнительных преобразователей без влияния на ток нагрузки в другом преобразователе.

9.29 переключатель для включения линии на параллельную работу [line paralleling switch (LPS)]: Переключатель постоянного тока, установленный последовательно с одним или несколькими высоковольтными полюсными проводами, предназначенный для параллельного подключения одной или более линий или для возврата к однопроводному режиму работы без отключения тока нагрузки.

9.30 шунтирующий выключатель [by-pass switch (BPS)]: Быстродействующее коммутационное устройство постоянного тока, присоединенное между выводами постоянного тока одного или нескольких преобразовательных мостов, служащее для шунтирования моста (мостов) во время процесса отключения моста (мостов) и для коммутации тока на шунтирующий вентиль или шунтирующую пару во время включения моста (мостов).

Примечание - Шунтирующий выключатель также может использоваться для длительного шунтирования моста (мостов).

9.31 #устройство для компенсации реактивной мощности (reactive power compensation device): Техническое средство, подключенное на стороне переменного тока преобразователя, предназначенное для генерации и (или) потребления реактивной мощности.#

Примечания

#1 Шунтирующий выключатель также может использоваться для длительного шунтирования моста (мостов). В качестве устройства для компенсации реактивной мощности, как правило, используются конденсаторные батареи. Могут быть использованы синхронные компенсаторы, статические компенсаторы реактивной мощности (СТАТКОМ) и другие устройства.#

2 Приведенное выше дополнительное по отношению к примененному международному стандарту примечание к определению направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации.

10.1 режим управления (control mode): Совокупность алгоритмов управления электрическими параметрами преобразовательного устройства, полюса или подстанции ПТВН, выполняемых с целью поддержания требуемых значений одного или нескольких электрических параметров.

Примечание - Требуемые значения могут изменяться во времени или являться функциями других изменяемых величин.

10.2 режим управления напряжением постоянного тока (d.c. voltage control mode): Режим управления напряжением постоянного тока на подстанции ПТВН.

10.3 режим управления током (current control mode): Режим управления постоянным током системы ПТВН.

10.4 режим управления активной мощностью (active power control mode): Режим управления перетоком активной мощности между подстанцией ПТВН и примыкающей сетью переменного тока.

10.5 режим управления реактивной мощностью (reactive power control mode): Режим управления перетоком реактивной мощности между преобразовательным устройством или подстанцией ПТВН и примыкающей сетью переменного тока.

10.6 режим управления частотой (frequency control mode): Режим управления частотой в примыкающей сети переменного тока, который осуществляется посредством изменения перетока активной мощности между подстанцией ПТВН и примыкающей сетью переменного тока.

10.7 режим демпфирования колебаний мощности (damping control mode): Дополнительный режим управления, который обеспечивает демпфирование колебаний полной мощности в одной или нескольких примыкающих сетях переменного тока.

10.8 режим управления напряжением переменного тока (AC voltage control mode): Режим управления напряжением переменного тока в примыкающей к подстанции ПТВН сети переменного тока.

10.9 режим работы с изолированной сетью (islanded network operation mode): Режим управления, при котором подстанция ПТВН подключена к изолированной сети переменного тока.

10.10 режим демпфирования субсинхронных крутильных колебаний (SSTI damping control mode): Дополнительный режим управления, обеспечивающий демпфирование критических частот генератора, расположенного поблизости от подстанции ПТВН.

10.11 режим частотной разгрузки (frequency discharge mode): Дополнительный режим управления, обеспечивающий снижение передаваемой мощности через систему ПТВН при снижении частоты в передающей энергосистеме или при повышении частоты в приемной энергосистеме.

11.1 система управления (ПТВН) [(HVDC) control system]: Функция управления, регулирования, мониторинга и защиты главного оборудования подстанции или оборудование, используемое для управления, регулирования, мониторинга и защиты главного оборудования подстанции, например автоматических выключателей, вентилей, преобразовательных трансформаторов и переключателей обмоток преобразовательных трансформаторов, образующие часть системы ПТВН.

Примечания

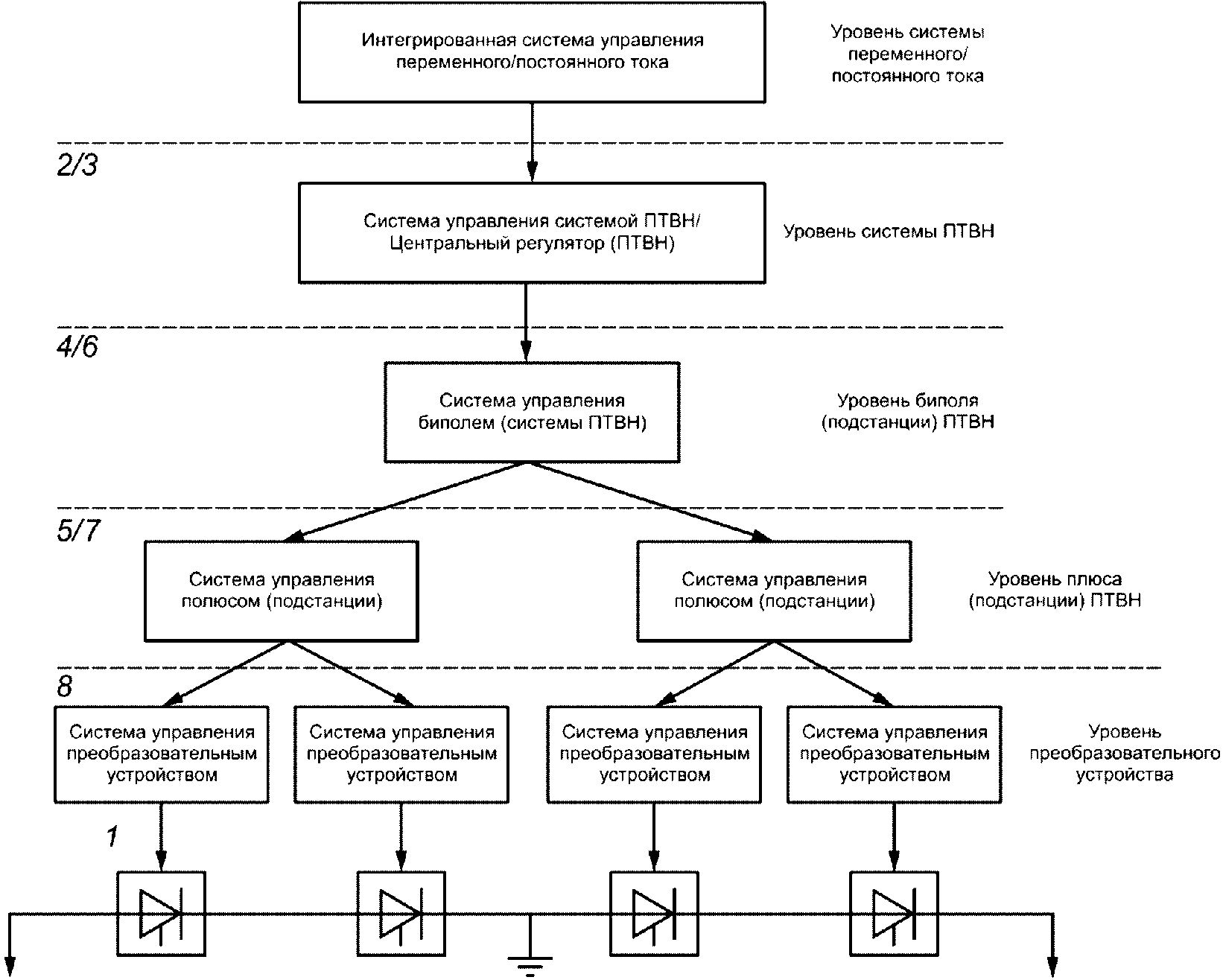

1 Пример типовой иерархии системы управления ПТВН показан на рисунке 12.

#2 Термины для систем управления и их частей применимы как для описания соответствующего оборудования, так и его функций.#

3 Приведенное выше дополнительное по отношению к примененному международному стандарту примечание направлено на учет особенностей объекта стандартизации, характерных для Российской Федерации.

11.2 система управления более чем одной подстанцией ПТВН (HVDC system control): Оборудование, которое управляет работой всей системы ПТВН, состоящей из более чем одной подстанции ПТВН, а также осуществляющее функции управления, регулирования, мониторинга и защиты на основе данных, получаемых от более чем одной подстанции (см. рисунок 12).

11.2.1 система управления многоподстанционной системой ПТВН (multiterminal control): Система управления системой ПТВН, состоящей из более чем двух подстанций.

11.7.1 система координации работы устройств управления преобразовательного устройства (converter unit sequence control): Часть системы управления преобразовательным устройством, которая производит координацию работы его систем отпирания, регулирования под нагрузкой трансформатора, мониторинга и защиты и которая определяет последовательность операций при любом изменении рабочих условий данного преобразовательного устройства.

11.7.2 система управления включением преобразовательного устройства (converter unit firing control): Часть системы управления преобразовательного устройства, предназначенная для синхронизации во времени моментов включения вентилей.

11.7.3 система управления устройством переключения отпаек обмоток трансформатора преобразовательного устройства (converter unit tap changer control): Часть системы управления преобразовательного устройства, предназначенная для управления устройствами переключения отпаек обмоток трансформатора преобразовательного устройства.

11.7.4 система мониторинга преобразовательного устройства (converter unit monitoring): Часть системы управления преобразовательного устройства, которая измеряет, записывает и показывает электрические, механические и тепловые параметры преобразовательного устройства.

11.7.5 система защиты преобразовательного устройства (converter unit protection): Часть оборудования системы управления преобразовательного устройства, которая обеспечивает защиту преобразовательного устройства от повреждений его элементов ненормальными электрическими, механическими или тепловыми воздействиями.

11.8 блок управления вентилем; БУВ [valve control unit (VCU)]: Электронное оборудование, находящееся на потенциале земли, которое используется для управления, мониторинга и защиты вентильного блока.

Примечание - Оборудование БУВ входит в состав ШУ.

11.8.1 система управления включением вентиля [valve (control) firing]: Часть блока управления вентилем, которая формирует импульсы управления на блоки управления тиристорных ячеек вентиля.

11.8.2 система мониторинга вентиля [valve (control) monitoring]: Часть блока управления вентилем, предназначенная для измерения, передачи и регистрации электрических, механических и тепловых параметров вентиля.

11.8.3 система защиты вентиля [valve (control) protection]: Часть блока управления вентилем, предназначенная для защиты вентиля путем блокировки или подачи импульсов управления на блоки управления тиристорных ячеек вентиля.

11.9 интегрированная система управления переменного/постоянного тока (integrated AC/DC system control): Система, предназначенная для совместного управления системами переменного тока и ПТВН в составе энергетической системы.

Примечание - Эта система управления относится к сфере ответственности субъекта оперативно-диспетчерского управления в электроэнергетике.

12.1 индивидуальное фазовое управление преобразовательного устройства (equal delay angle control; individual phase control): Фазовое управление преобразовательного устройства, в соответствии с которым формирование управляющих импульсов осуществляется индивидуально для каждого главного вентиля посредством изменения выдержки времени с момента пересечения кривой синусоидального коммутирующего напряжения нулевого значения.

12.2 симметричное фазовое управление преобразовательного устройства, равноинтервальное управление (equidistant firing control): Фазовое управление преобразовательного устройства, в соответствии с которым интервал между текущим управляющим импульсом и предыдущим управляющим импульсом одинаков для всех главных вентилей полупроводникового устройства, независимо от несимметрии или искажений в коммутирующих напряжениях.

12.3 управление ( control): Метод регулирования путем изменения угла включения в диапазоне между минимальной и максимальной величинами, определенными согласно конструктивным характеристикам, с целью реализации режима управления преобразовательным устройством.

12.4 управление при минимум (minimum control): Метод регулирования преобразователя, работающего в выпрямительном режиме, с целью поддержания угла включения на минимально возможном уровне.

12.5 управление ( control): Метод регулирования путем изменения угла погасания в диапазоне между минимальной и максимальной величинами, определенными согласно конструктивным характеристикам, с целью реализации режима управления преобразовательным устройством.

12.6 управление при минимум (minimum control): Метод регулирования угла погасания с целью предотвращения снижения его значения ниже заданной минимальной величины.

12.7 величина уставки (control order): Заданная величина регулируемого параметра.

12.7.1 величина уставки постоянного тока [(d.c.) current (control) order]: Заданная величина постоянного тока, определенная для регулятора постоянного тока (см. рисунок 13).

12.7.2 величина уставки постоянного напряжения [(d.c.) voltage (control) order]: Заданная величина постоянного напряжения, определенная для регулятора напряжения (см. рисунок 13).

12.8 запас по току (current margin): Разность между величинами уставок постоянного тока для регуляторов постоянного тока на выпрямителе и инверторе (см. рисунок 13).

Примечание - Величина уставки постоянного тока регулятора выпрямителя всегда больше величины уставки постоянного тока инвертора в системе электропередачи ПТВН с двумя подстанциями.

12.9 уставка постоянного тока, зависящая от постоянного напряжения; УПТН [voltage dependent current order limit (VDCOL)]: Ограничение величины уставки постоянного тока в зависимости от величины постоянного напряжения.

12.10 балансировка (тока) полюса [pole (current) balancing]: Управляющее воздействие для балансировки токов в двух полюсах биполярной системы ПТВН с целью ограничения величины тока небаланса, протекающего по нулевому проводу системы ПТВН или через землю.

При оформлении настоящего стандарта, модифицированного по отношению к международному стандарту МЭК 60633:2019 "Передача электроэнергии постоянным током высокого напряжения (HVDC). Словарь", некоторые терминологические статьи приведены в иной редакции с целью учета терминологии в области систем постоянного тока высокого напряжения, применяемой в Российской Федерации. Исходные терминологические статьи приведены ниже.

ДБ.1 коммутирующая группа (commutating group): Группа плеч преобразователя, коммутация которых производится циклически и независимо от других плеч преобразователя, то есть коммутации, как правило, происходят неодновременно (см. рисунок 2).

Примечание - Применительно к мосту коммутирующая группа состоит из плеч преобразователя, подключенных к общему выводу постоянного тока. В некоторых случаях, например при значительной силе тока и/или значительной индуктивности контура коммутации, не требуется, чтобы коммутация двух коммутирующих групп, входящих в состав одного моста, была независимой.

ДБ.2 индуктивность контура коммутации (commutation inductance): Общая индуктивность, включенная в контур коммутации последовательно с коммутирующим напряжением).

ДБ.3 число пульсаций p (pulse number p): Характеристика подключения преобразователя, выраженная в качестве количества неодновременных симметричных коммутаций, возникающих в течение одного цикла междуфазного напряжения переменного тока.

Примечание - Число пульсаций подключения мостового преобразователя, определенное в 5.3, всегда p = 6.

ДБ.4 базовый электронный блок вентиля [valve base electronics (VBE)]: Электронное устройство, находящееся под потенциалом земли, предназначенное для преобразования электрических сигналов в оптические при передаче сигналов между системой управления преобразователя и вентилями.

ДБ.5 электронный блок вентиля (valve electronics): Электронная схема, находящаяся под потенциалом(ами) вентиля, которая выполняет функции управления и защиты одной или нескольких тиристорных ячеек.

ДБ.6 Примечание 1 к записи: Реакторы вентиля могут находиться снаружи вентиля в целом или входить в состав вентиля.

ДБ.7 вентильные обмотки трансформатора (valve side windings): Обмотки преобразовательного трансформатора, подключенные к выводам переменного тока одного или нескольких мостов преобразователя.

ДБ.8 уровни резервирования (redundant levels): Максимальное число подключенных последовательно тиристорных ячеек в составе вентиля, которые могут быть замкнуты накоротко снаружи или внутри во время работы без влияния на безопасное функционирование вентиля, что подтверждается по результатам проведения типовых испытаний, и если и когда это число будет превышено, то потребуется отключение вентиля для замены отказавших уровней или работа в условиях повышенного риска возникновения отказов.

ДБ.9 прямое направление; проводящее направление (вентиля) (forward direction; conducting direction (of a valve): Направление, в котором вентиль способен проводить ток нагрузки.

ДБ.10 обратное направление; непроводящее направление (вентиля) [reverse direction; non-conducting direction (of a valve)]: Направление, противоположное проводящему направлению.

ДБ.11 непроводящее состояние; закрытое состояние (non-conducting state; blocking state): Состояние вентиля, при котором все тиристоры закрыты.

ДБ.12 отпирание (firing): Подача тока в прямом направлении вентиля.

ДБ.13 отпирающий импульс (вентиля) [(valve) firing pulse]: Импульс, который инициирует отпирание вентиля, как правило, является производным от управляющего импульса вентиля.

ДБ.14 блокирование преобразователя (converter blocking): Операция, которая запрещает последующее преобразование энергии преобразователем посредством блокирования управляющих импульсов вентиля.

Примечание - Эта операция также может включать в себя отпирание вентиля или вентилей, предназначенных для образования шунтирующего контура.

ДБ.15 разблокирование преобразователя (converter deblocking): Операция, которая разрешает начало процесса преобразования преобразователем.

ДБ.16 блокирование вентиля (valve blocking): Операция, которая запрещает последующее отпирание контролируемого вентиля.

ДБ.17 разблокирование вентиля (valve deblocking): Операция, которая разрешает отпирание контролируемого вентиля.

ДБ.18 фазовое управление (phase control): Процесс контроля в определенный момент времени в течение периода, в который восстанавливается прямая проводимость тока в контролируемом вентиле.

ДБ.19 угол коммутации (overlap angle ): Длительность коммутации между двумя плечами преобразователя, выраженная в единицах измерения электрического угла (см. рисунки 4 и 5).

ДБ.20 интервал выдержки (hold-off interval): Время с момента, когда прямой ток контролируемого вентиля уменьшится до нуля, до момента, когда к тому же вентилю будет приложено прямое напряжение (см. рисунок 5).

Примечание - Интервал выдержки, выраженный в единицах измерения электрического угла, как правило, называется углом погасания. При этом следует отметить различие между значениями угла погасания и интервала выдержки, показанное на рисунке 5.

ДБ.21 критический интервал выдержки (critical hold-off interval): Минимальный интервал выдержки, при котором возможна работа инвертора.

ДБ.22 пропуск отпирания (firing failure): Неспособность выполнить отпирание вентиля в течение всего интервала прямого напряжения.

ДБ.23 2-терминальная система передачи электроэнергии постоянного тока высокого напряжения (two-terminal HVDC transmission system): Система электропередачи ПТВН, включающая в себя две подстанции электропередачи ПТВН и соединительную линию(и) электропередачи ПТВН (см. рисунок 8).

ДБ.24 многотерминальная система передачи электроэнергии постоянного тока высокого напряжения (MTDC) [multiterminal HVDC transmission system (MTDC)]: Система электропередачи ПТВН, включающая в себя более чем две отдельные подстанции электропередачи ПТВН и соединительные линии электропередачи ПТВН (см. рисунки 9 и 10).

ДБ.25 замкнутая система ПТВН (HVDC back-to-back system): Система ПТВН, предназначенная для передачи энергии между шинами переменного тока в одном и том же местоположении).

ДБ.26 ответвительная подстанция (ПТВН) [(HVDC) tapping substation]: Подстанция ПТВН, как правило, используемая для обратного преобразования, номинальные параметры которой составляют небольшую долю от таких параметров выпрямителя(ей) в системе.

ДБ.27 заземляющий электрод (earth electrode): Набор проводящих элементов, размещенных в земле или в море, обеспечивающих путь с малым сопротивлением от заданной точки цепи постоянного тока к земле и способных пропускать постоянный ток в течение продолжительного времени (см. рисунок 11).

ДБ.28 жесткая биполярная система постоянного тока (rigid DC current bipolar system): Биполярная система ПТВН без нейтрального соединения между обеими преобразовательными станциями.

Примечание 1 к записи: Так как существуют только два проводника (полюса), то ток несимметрии между двумя полюсами невозможен. В случае прерывания передачи энергии в одном полюсе, ток во втором полюсе также должен быть отключен (по меньшей мере, на ограниченный период времени, необходимый для изменения конфигурации контура постоянного тока).

ДБ.29 последовательная конфигурация преобразователей (series converter configuration): Конфигурация преобразователей, при которой два или более преобразователей подключены последовательно на стороне постоянного тока, располагаются на одной подстанции и подключены к одной и той же системе электропередачи переменного и постоянного тока.

ДБ.30 центральный контроллер (ПТВН) [(HVDC) master control]: Обобщенное понятие для координации управления системы ПТВН.

Примечание - Центральный контроллер ПТВН может быть реализован на уровне биполя и (или) полюса.

ДБ.31 двухполюсное управление (системы ПТВН) [(HVDC system) bipole control]: Система управления биполя (см. рисунок 12).

ДБ.32 управление полюса (системы ПТВН) [(HVDC system) pole control]: Система управления полюса (см. рисунок 12).

Примечание - Если в состав системы ПТВН не входит биполь(и), однако входит один или несколько полюсов, то управление полюса взаимодействует с системой управления ПТВН.

ДБ.33 система управления подстанции (ПТВН) [(HVDC) substation control]: Система управления, используемая для управления, мониторинга и защиты в пределах подстанции ПТВН.

Примечание - Система управления подстанции ПТВН может быть реализована на уровне биполя и (или) полюса и может именоваться как локальная система управления.

ДБ.34 управление биполя подстанции (ПТВН) [(HVDC) substation bipole control]: Система управления биполя подстанции (см. рисунок 12).

ДБ.35 система управления полюса подстанции (ПТВН) [(HVDC) substation pole control]: Система управления полюса подстанции (см. рисунок 12).

ДБ.36 система управления преобразовательного устройства (converter unit control): Система управления, используемая для управления, мониторинга и защиты отдельного преобразовательного устройства (см. рисунок 12).

В международном стандарте МЭК 60633:2019 "Терминология для систем электропередачи постоянного тока высокого напряжения (ПТВН)" некоторые определения, относящиеся к одной смысловой группе функций, оборудования, явлений, следуют не в логической последовательности друг за другом. Также нумерация подпунктов настоящего стандарта, модифицированного по отношению к МЭК 60633:2019, изменилась относительно международного стандарта из-за включения дополнительных подпунктов. Кроме этого, в международном стандарте весь графический материал скомпонован вместе и приведен после текста его основной части, но не обозначен как приложение. Сопоставление структуры настоящего стандарта со структурой примененного международного стандарта приведено в таблице ДВ.1.
