"ГОСТ Р 60.0.7.5-2020. Национальный стандарт Российской Федерации. Роботы и робототехнические устройства. Методы построения баз данных электрорадиоизделий и конструкционных материалов для математического моделирования и виртуализации испытаний базовых элементов робототехнических комплексов на внешние воздействующие факторы на всех этапах жизненного цикла"
(утв. и введен в действие Приказом Росстандарта от 28.12.2020 N 1404-ст)

"ГОСТ Р 60.0.7.5-2020. Национальный стандарт Российской Федерации. Роботы и робототехнические устройства. Методы построения баз данных электрорадиоизделий и конструкционных материалов для математического моделирования и виртуализации испытаний базовых элементов робототехнических комплексов на внешние воздействующие факторы на всех этапах жизненного цикла"
(утв. и введен в действие Приказом Росстандарта от 28.12.2020 N 1404-ст)



Оглавление


Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 28 декабря 2020 г. N 1404-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РОБОТЫ И РОБОТОТЕХНИЧЕСКИЕ УСТРОЙСТВА
МЕТОДЫ ПОСТРОЕНИЯ БАЗ ДАННЫХ ЭЛЕКТРОРАДИОИЗДЕЛИЙ
И КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ ДЛЯ МАТЕМАТИЧЕСКОГО
МОДЕЛИРОВАНИЯ И ВИРТУАЛИЗАЦИИ ИСПЫТАНИЙ БАЗОВЫХ ЭЛЕМЕНТОВ
РОБОТОТЕХНИЧЕСКИХ КОМПЛЕКСОВ НА ВНЕШНИЕ ВОЗДЕЙСТВУЮЩИЕ
ФАКТОРЫ НА ВСЕХ ЭТАПАХ ЖИЗНЕННОГО ЦИКЛА
Robots and robotic devices. Methods for constructing
databases of electronic radio products and construction
materials for mathematical modeling and virtualization
of tests of basic elements of robotic complexes for
external influencing factors at all stages of the life cycle
ГОСТ Р 60.0.7.5-2020
ОКС 35.020
Дата введения
1 марта 2021 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт "АСОНИКА" (ООО "НИИ "АСОНИКА")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 141 "Робототехника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2020 г. N 1404-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Целью стандартов комплекса "Роботы и робототехнические устройства" является повышение интероперабельности роботов и их компонентов, а также снижение затрат на их разработку, производство и обслуживание за счет стандартизации и унификации процессов, интерфейсов и параметров.
Стандарты комплекса "Роботы и робототехнические устройства" представляют собой совокупность отдельно издаваемых стандартов. Стандарты данного комплекса относятся к одной из следующих тематических групп: "Общие положения, основные понятия, термины и определения", "Технические и эксплуатационные характеристики", "Безопасность", "Виды и методы испытаний", "Механические интерфейсы", "Электрические интерфейсы", "Коммуникационные интерфейсы", "Методы моделирования и программирования", "Методы построения траектории движения (навигация)", "Конструктивные элементы". Стандарты любой тематической группы могут относиться как ко всем роботам и робототехническим устройствам, так и к отдельным группам объектов стандартизации - промышленным роботам в целом, промышленным манипуляционным роботам, промышленным транспортным роботам, сервисным роботам в целом, сервисным манипуляционным роботам и сервисным мобильным роботам.
Настоящий стандарт относится к тематической группе "Методы моделирования и программирования" и определяет технологию математического моделирования и виртуализации испытаний базовых элементов робототехнических комплексов (БЭ РТК) на внешние воздействующие факторы (ВВФ) на всех этапах жизненного цикла. К ВВФ относятся электрические, тепловые, механические, электромагнитные, радиационные воздействия.
Применение моделирования БЭ РТК на ранних этапах проектирования до изготовления опытного образца позволит избежать отказов РТК или их значительно сократить на этапе испытаний опытного образца, сокращая тем самым количество испытаний опытного образца, возможные итерации по доработке схем и конструкций, затраты на разработку РТК при одновременном повышении качества и надежности, в том числе в критических режимах работы, делая РТК конкурентоспособными на отечественном и международном рынке.
Использование только натурных испытаний РТК на ВВФ без применения моделирования малоинформативно и неэффективно, так как на этапе проектирования не отслеживается большинство возможных отказов РТК; при испытаниях не проверяются критические режимы (либо технически невозможно, либо дорого из-за возможных отказов испытуемых изделий); из-за недоработок проектирования РТК, вскрытых путем испытаний, возможно множество итераций: доработка проекта - испытания опытного образца - доработка проекта и т.д., что значительно увеличивает сроки и стоимость разработки; при натурных испытаниях практически невозможно воспроизвести комплексные (одновременно действующие) воздействия; невозможно установить датчики во всех точках конструкции РТК и контролировать их поведение, выбор контрольных точек при испытаниях субъективен и опирается в основном на опыт и интуицию.
1 Область применения
1.1 Настоящий стандарт распространяется на роботов и робототехнические устройства.
1.2 Настоящий стандарт устанавливает методы построения баз данных электрорадиоизделий и конструкционных материалов для математического моделирования и виртуализации испытаний базовых элементов робототехнических комплексов на внешние воздействующие факторы на всех этапах жизненного цикла.
1.3 Настоящий стандарт не распространяется на рассмотрение всех проблем проектирования и обеспечения надежности робототехнических комплексов.
2 Термины, определения и сокращения
2.1 В настоящем стандарте применен следующий термин с соответствующим определением:
2.1.1 базовый элемент робототехнических комплексов: Электронный блок или узел.
2.2 В настоящем стандарте применены следующие сокращения:
БД - база данных;
БЭ - базовые элементы;
ВВФ - внешние воздействующие факторы;
ИС - информационная система;
РТК - робототехнические комплексы;
СБД - справочная база данных;
СУБД - система управления базами данных;
ТЗ - техническое задание;
ТУ - технические условия;
ЭРИ - электрорадиоизделие.
3 Общие положения
3.1 Целью настоящего стандарта является оказание методической помощи предприятиям промышленности и организациям в применении БД ЭРИ и конструкционных материалов для математического моделирования и виртуализации испытаний БЭ РТК на ВВФ на всех этапах жизненного цикла.
В настоящем стандарте определены методы построения БД ЭРИ и конструкционных материалов для математического моделирования и виртуализации испытаний БЭ РТК на ВВФ на всех этапах жизненного цикла [1], [2] и приведены примеры их программной реализации.
Установлен порядок применения данных методов на стадиях проектирования и изготовления, а также удостоверения заказчика в том, что на стадиях конструирования и производства выполнены оценки возможных вариантов конструктивного исполнения изделий с точки зрения достижения заданных ТЗ эксплуатационных характеристик.
3.2 Методы построения БД ЭРИ и конструкционных материалов предназначены для использования при математическом моделировании и виртуализации испытаний БЭ РТК подразделениями предприятий, на которые возложены соответствующие задачи.
3.3 БД состоит из основных и дополнительных таблиц.
3.3.1 Основные таблицы: на материалы, ЭРИ, менеджер моделей вариантов установки ЭРИ, радиаторы охлаждения, модели безотказности ЭРИ, карты рабочих режимов, виброизоляторы, синхронизацию БД.
3.3.2 Дополнительные таблицы: на классы, группы, параметры, входящие в полную условную запись; справочники. Дополнительные таблицы могут содержать числовые, строковые, логические, текстовые, графические и функциональные зависимости параметров ЭРИ.
3.4 Справочная часть БД предназначена для хранения информации об ЭРИ и материалах конструкций БЭ РТК, необходимой для проведения моделирования физических процессов при комплексных внешних воздействиях и расчетах надежности. На основе хранящейся в СБД информации подсистемами системы моделирования могут быть рассчитаны усталостные характеристики; созданы дополнительные таблицы, содержащие, например, электрические, надежностные и прочие параметры ЭРИ без участия программиста и пр. По полученным расчетам могут быть приняты проектные решения.
4 Метод построения логической структуры БД
4.1 Важнейшую компоненту интегрированного программного обеспечения для моделирования БЭ РТК должна составлять СУБД, основной функцией которой является поддержка независимости, целостности и непротиворечивости данных в условиях коллективного использования. Независимость данных понимается как способность СУБД создавать различные представления об одних и тех же хранимых данных, остающихся инвариантными к изменениям среды функционирования БД.
4.2 Концепция БД должна позволять создавать интегрированные ИС, поддерживающие сложные и разнообразные структуры объектов предметной области, содержащие большое число типов данных, значительные объемы информации, а также сделать реальной задачу обеспечения высокой достоверности обработки и хранения больших объемов данных. За основу должна быть взята методология проектирования ИС на основе концептуального (понятийного) моделирования предметной области. Эта методология представляет собой структурированный процесс создания систем, который, как правило, разбивается на следующие шаги: анализ, проектирование, программирование, тестирование, внедрение.
4.3 При концептуальном проектировании предметной области и применении технологии БД следует решать сложную задачу, заключающуюся в выявлении информационных и функциональных (динамических) связей между объектами реального мира.
4.4 Информационная структура предметной области должна содержать все объекты и их связи, необходимые для построения ИС, а функциональная структура должна определять, каким образом используются и обрабатываются эти объекты. Информационная и функциональная структуры совместно должны обеспечивать полную спецификацию ИС.
4.5 Создание ИС на основе методологии концептуального проектирования должно включать четыре этапа проектирования:
- сбор и анализ информационных потребностей пользователей и системный анализ предметной области;
- построение концептуальной (понятийной) модели предметной области;
- создание концептуальной модели БД;
- разработку системы с помощью инструментальных средств выбранной СУБД.
4.6 На первом очень важном этапе проектирования ИС разработчики должны понять, что должна делать система, какие у нее особенности, какие ситуации предметной области должны моделироваться в БД.
4.7 На втором этапе проектирования ИС разработчики должны определить устойчивые свойства данных и описать информационные и технологические процессы, использующие данные, их взаимосвязь и характеристики. Здесь основной задачей является получение формального (независимого от СУБД) описания предметной области, которая должна моделироваться в БД.
4.8 На третьем этапе проектирования ИС разработчики должны принять решение о выделении из множества понятий концептуальной модели предметной области таких объектов, которые должны моделироваться в БД.
4.9 Результаты, полученные на первых трех этапах, не должны изменяться при развитии технической и программной базы ИС. Четвертый этап проектирования должен быть тесно связан с возможностями инструментальных средств конкретных СУБД. Данный этап в свою очередь должен быть разбит на следующие шаги: логическое проектирование БД, физическое проектирование БД, реализацию приложений.
4.10 СБД должна быть предназначена для хранения информации об ЭРИ и материалах конструкций, необходимой для проведения моделирования физических процессов при внешних воздействиях, и должна содержать:
- параметры материалов конструкций;
- параметры моделей ЭРИ для тепловых и механических процессов;
- предельно допустимые значения ускорений и температур ЭРИ, а также максимальные допустимые напряжения материалов, на основе которых может быть принято проектное решение;
- параметры выводов ЭРИ для разных вариантов установки ЭРИ на печатную плату для расчета усталостных характеристик;
- информацию об условном графическом изображении ЭРИ на плоскости и в пространстве, для придания реалистичности отображения печатных узлов;
- полные условные записи ЭРИ для их быстрого поиска.
4.11 СУБД должна обеспечивать:
- максимально быстрый ввод параметров ЭРИ и материалов. Для этого основу БД должны составить модели вариантов установки ЭРИ, на основе которых, используя минимум параметров (размеры посадочного места и корпуса ЭРИ, сечения корпуса и выводов, параметры материалов выводов, клея или лака), автоматически рассчитываются остальные параметры (координаты установки выводов, длины участков выводов, площадь поверхности, тепловое сопротивление крепления, теплоемкость элемента и т.д.);
- возможность создания дополнительных таблиц, содержащих, например, электрические, надежностные и прочие параметры ЭРИ без участия программиста.

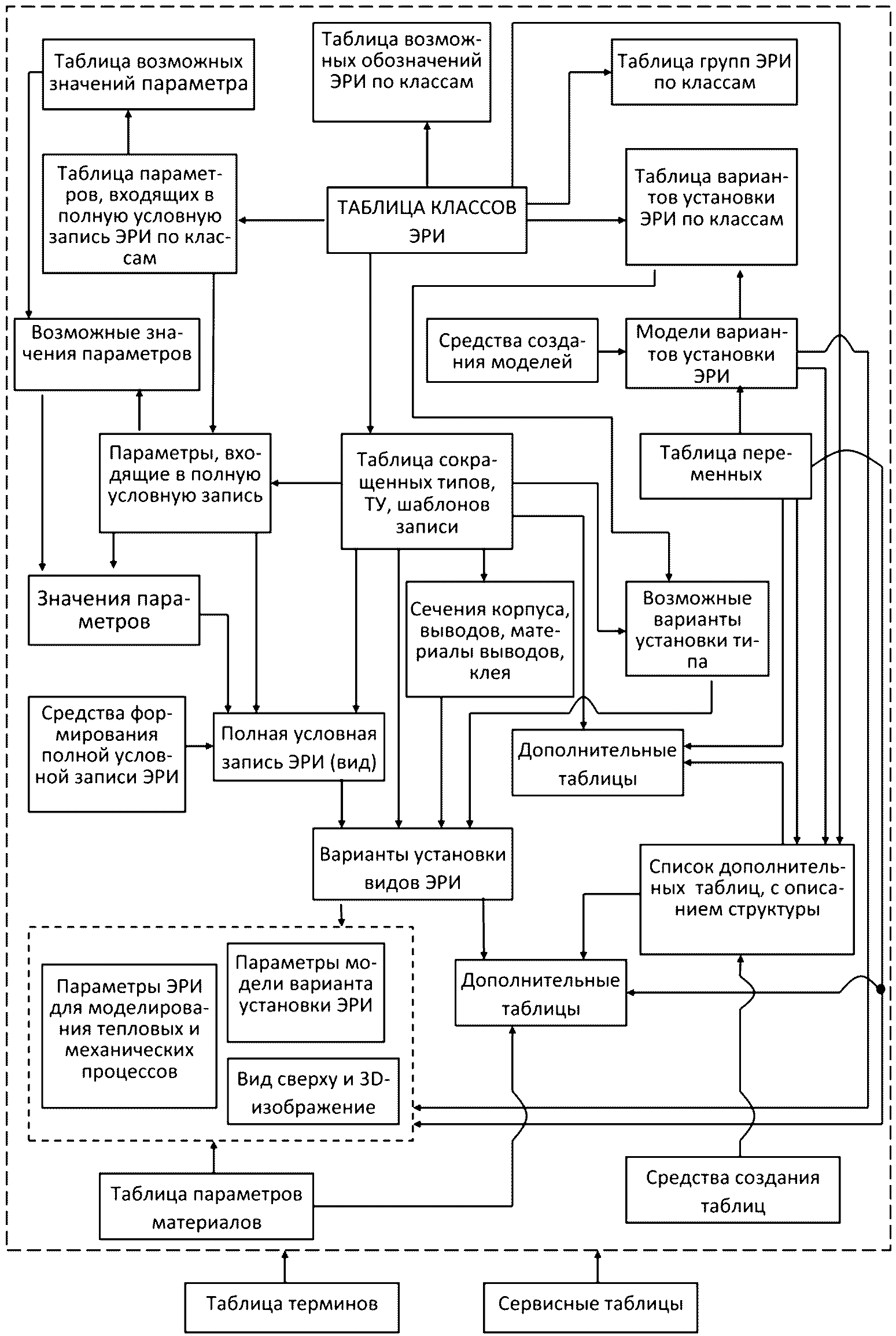

4.12 Структура СБД по параметрам ЭРИ и материалов представлена на рисунке 4.1. Основу БД должны составлять базовые таблицы (таблицы 4.1 - 4.35), содержащие информацию обо всех необходимых параметрах ЭРИ и материалов для проведения моделирования БЭ РТК на внешние воздействия и принятия решения об обеспечении стойкости БЭ РТК к внешним воздействиям.
Рисунок 4.1 - Структура СБД по параметрам ЭРИ и материалов
Для описания типов полей использованы следующие обозначения:
- Integer - 32-разрядный целочисленный тип;
- Short - 16-разрядный целочисленный тип;
- Double - вещественный тип;
- Char(N) - строковый тип размером в N символов;
- Boolean - логический тип;
- Graphic - графический тип в формате bmp.

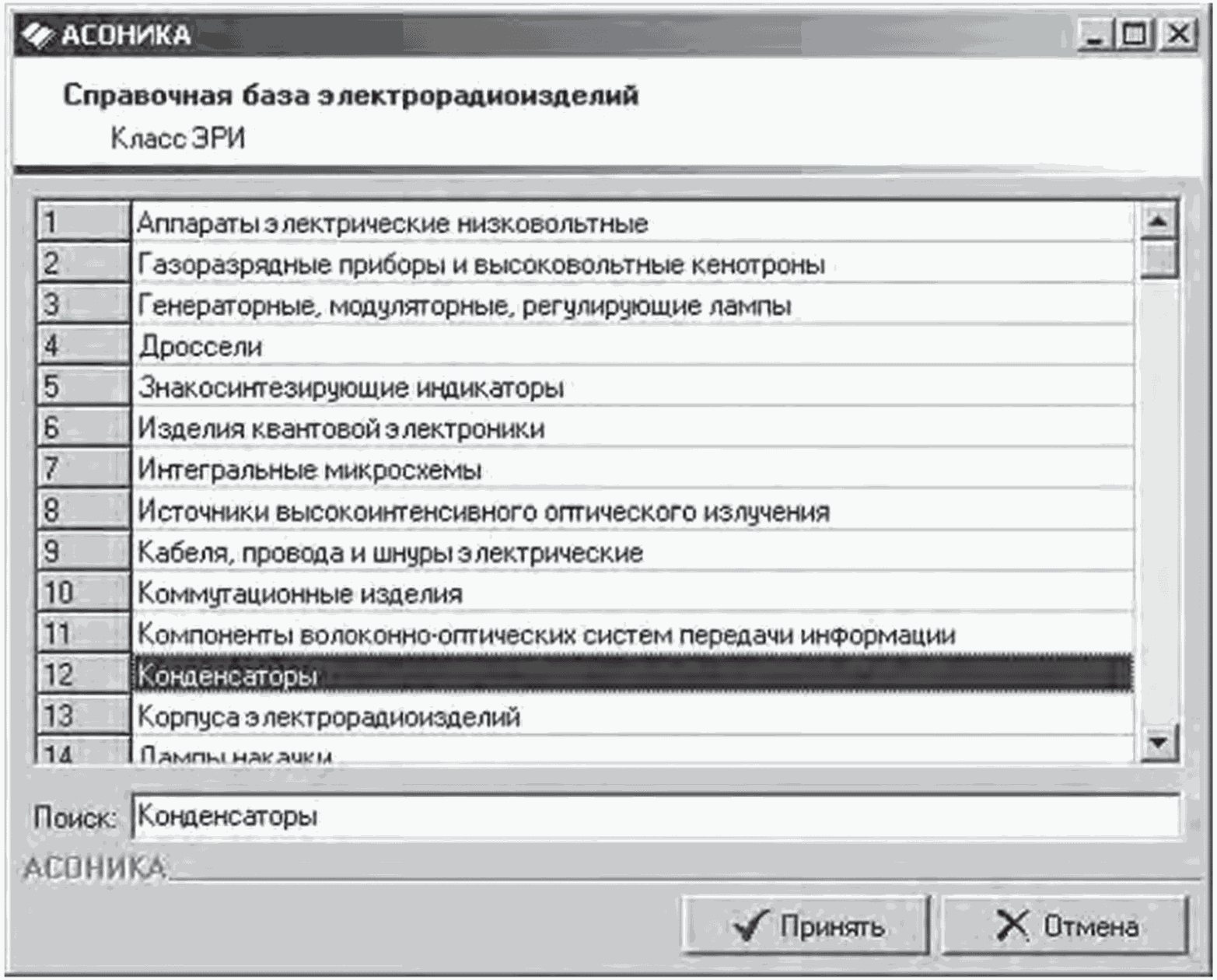

ЭРИ подразделяют на классы: резисторы, конденсаторы, интегральные микросхемы, полупроводниковые приборы, фотоэлектрические приборы, фотоэлектронные приборы и др.
Внутри классы ЭРИ подразделяют на группы. Например, группы внутри класса "Интегральные микросхемы":
- гибридные;
- полупроводниковые аналоговые;
- полупроводниковые цифровые, логические, арифметические, микропроцессоры и микропроцессорные комплекты, программируемые логические матрицы, регистры сдвига, базовые матричные кристаллы и др.;
- полупроводниковые цифровые, оперативные запоминающие устройства (ОЗУ).
Таблица 4.1
Содержание таблицы классов ЭРИ (ERIKind)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
ERIKindName
Char(48)
Наименование класса ЭРИ
Таблица 4.2
Содержание таблицы групп ЭРИ по классам (ERIGroup)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
ERIGroup
Integer
Индекс группы ЭРИ
ERIGroupName
Char(255)
Наименование группы ЭРИ
Таблица 4.3
Содержание таблицы дополнительных обозначений ЭРИ
по классам (ERIKindChar)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
ERIKindChar
Char(3)
Возможное обозначение ЭРИ
Таблица 4.4
Содержание таблицы параметров, входящих в полную
условную запись ЭРИ по классам (ERIParamCode)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
ERIParamCode
Integer
Код параметра
ERIParamName
Char(64)
Наименование параметра
Таблица 4.5
Содержание таблицы возможных значений параметров, входящих
в полную условную запись ЭРИ (ERIParamValue)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
ERIParamCode
Integer
Код параметра
ERIParamValue
Char(16)
Возможное значение параметра
Таблица 4.6
Содержание таблицы вариантов установки ЭРИ
по классам (ERIMounting)
Обозначение
Тип поля
Описание
ERIMModel
Integer
Номер варианта установки ЭРИ
ERIMNote
Char(64)
Описание варианта установки
ViewL
Graphic
Вид слева
ViewU
Graphic
Вид сверху
Таблица 4.7
Содержание таблицы переменных (Variables)
Обозначение
Тип поля
Описание
New
Boolean
Признак переменной - базовая или нет
VarKind
Short
Группа переменной [параметры элемента (геометрические, механические, тепловые, электрические, надежностные, допустимые, расчетные), параметры корпуса, выводов, лака или клея, элементов закрепления ЭРИ на плате, а также прочие параметры]
VarName
Char(8)
Наименование переменной
VarNote
Char(64)
Описание переменной (размерность)
K
Double
Коэффициент перевода значения переменной в СИ
Source
Char(24)
Источник хранения переменной
Таблица 4.8
Содержание таблицы списка дополнительных таблиц (ERITables)
Обозначение
Тип поля
Описание
PTbl
Integer
Индекс таблицы
New
Boolean
Признак таблицы - базовая или нет
ERIKind
Integer
Признак принадлежности к классу ЭРИ, например: таблица предназначена для хранения параметров любого ЭРИ или, например, конденсатора и т.п.
PKey
Boolean
Признак принадлежности к сокращенному типу ЭРИ или к полной условной записи
ERIMModel
Integer
Признак принадлежности к варианту установки ЭРИ (любой вариант установки, вариант установки 1 - 21, пользовательский вариант установки ЭРИ)
PModel
Integer
Номер модели для варианта установки ЭРИ
Tbl_v
Boolean
Признак таблицы - номограмма или нет
Tbl_r
Boolean
Признак наличия таблицы достоверности
ParamIn
Char(64)
Описание входных параметров или входного и выходного параметров для номограммы
TblName
Char(24)
Наименование таблицы
Note
Char(128)
Наименование таблицы
Примечание - Входные параметры (для задания функциональных зависимостей значений таблицы) описываются следующим образом: var1|var2| и т.д.
Таблица 4.9
Содержание таблицы описания структур дополнительных таблиц
(ERITableStruct)
Обозначение
Тип поля
Описание
PTbl
Integer
Индекс таблицы
VarName
Char(8)
Наименование переменной
VarValue
Double
Значение входной переменной (для номограммы)
VarNote
Char(64)
Описание переменной
EditMode
Boolean
Режим ввода значения переменной (выбирается из таблицы, задается пользователем, задается пользователем или выбирается из таблицы)
SQL
Char(128)
Запрос при выборе переменной из таблицы
FieldIndex
Short
Номер поля результата
SourceIndex
Short
Номер поля для организации поиска при выборе переменной из таблицы
FieldsName
Char(64)
Описание полей запроса
Таблица 4.10
Содержание таблицы сокращенных типов, ТУ, шаблонов записи
(ERIPKey)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
ERIGroup
Integer
Индекс группы ЭРИ
PKey
Integer
Индекс сокращенного типа
PKeyName
Char(32)
Обозначение сокращенного типа
TU
Char(32)
Номер ТУ
Shablon
Char(64)
Шаблон записи полного условного обозначения ЭРИ
PCount
Short
Количество параметров, входящих в полную условную запись ЭРИ
MCount
Short
Количество вариантов установки ЭРИ
ERICount
Integer
Количество ЭРИ данного типа, для которых заданы параметры в БД
PPin
Integer
Индекс материала выводов
PinName
Char(32)
Наименование материала выводов
PGlue
Integer
Индекс материала лака или клея
GlueName
Char(32)
Наименование материала лака или клея
Bct
Char(16)
Тип сечения корпуса (круглое, прямоугольное, кольцеобразное, пленочный элемент)
Pct
Char(16)
Тип сечения выводов (круглое, прямоугольное, без выводов)
Owner
Boolean
Признак зависимости геометрических и других параметров ЭРИ от значений параметров, входящих в полную условную запись
Примечание - Шаблон записи полного условного обозначения следует задавать следующим образом: [0]-[1][2]-[3] [TU], где число в квадратных скобках - значение параметра с соответствующим номером (0 - сокращенный тип), TU - ТУ; все символы, не заключенные в квадратные скобки, в таком же порядке входят в полную условную запись ЭРИ.
Таблица 4.11
Содержание таблицы возможных вариантов установки типа
(ERIPKeyMounting)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
PKey
Integer
Индекс сокращенного типа
ERIMModel
Integer
Номер варианта установки
PModel
Integer
Номер модели для варианта установки
ERIKey
Integer
Индекс ЭРИ (только в случае невлияния параметров, входящих в полную условную запись ЭРИ, на типоразмер)
Таблица 4.12
Содержание таблицы параметров, входящих
в полную условную запись (ERIPKeyParam)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
PKey
Integer
Индекс сокращенного типа
NParam
Short
Номер параметра, входящего в полную условную запись ЭРИ
ERIParamCode
Integer
Код параметра
PInf
Boolean
Влияние параметра на типоразмер
Таблица 4.13
Содержание таблицы возможных значений параметров, входящих
в полную условную запись ЭРИ для типа (ERIPKeyParamValue)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
PKey
Integer
Индекс сокращенного типа
ERIParamCode
Integer
Код параметра
ERIParamValue
Char(16)
Возможное значение параметра
Таблица 4.14
Содержание таблицы цвета конструктивных параметров ЭРИ:
корпуса, выводов, лака, клея, элементов крепления -
для типа (ERIPKeyColor)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
PKey
Integer
Индекс сокращенного типа
CBox
Integer
Цвет корпуса
CPin
Integer
Цвет выводов
CGlue
Integer
Цвет лака или клея
CBondItem
Integer
Цвет крепления
UsePinMaterialColor
Boolean
Признак использования оптических свойств материала выводов
UseGlueMaterialColor
Boolean
Признак использования оптических свойств материала лака или клея
Таблица 4.15
Содержание таблицы полной условной записи (вида) ЭРИ
(ERISKey)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
PKey
Integer
Индекс сокращенного типа
SKey
Integer
Индекс полной условной записи ЭРИ
SKeyName
Char(128)
Полная условная запись ЭРИ
Таблица 4.16
Содержание таблицы значений параметров, входящих в полную
условную запись вида ЭРИ (ERISKeyParamValue)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
PKey
Integer
Индекс сокращенного типа
SKey
Integer
Индекс полной условной записи ЭРИ
ERIParamCode
Integer
Код параметра, входящего в полную условную запись
ERIParamValue
Char(16)
Значение параметра
Таблица 4.17
Содержание таблицы вариантов установки видов ЭРИ (ERIKey)
Обозначение
Тип поля
Описание
ERIKind
Integer
Индекс класса ЭРИ
PKey
Integer
Индекс сокращенного типа
SKey
Integer
Индекс полной условной записи ЭРИ
ERIKey
Integer
Индекс элемента
ERIMModel
Integer
Номер варианта установки
PModel
Integer
Номер модели для варианта установки
Таблица 4.18
Содержание таблицы параметров ЭРИ для моделирования
тепловых и механических процессов (ERITMSParam)
Обозначение
Тип поля
Описание
ERIKey
Integer
Индекс элемента
Psx
Double
Размер посадочного места по оси X
Psy
Double
Размер посадочного места по оси Y
Psz
Double
Размер посадочного места по оси Z
Spov
Double
Площадь поверхности ЭРИ, омываемой воздухом
M
Double
Масса ЭРИ с элементами крепления
G
Double
Цилиндрическая жесткость
Rtk
Double
Тепловое сопротивление крепления
Rtv
Double
Внутреннее тепловое сопротивление (p-n-перехода)
Ce
Double
Теплоемкость элемента
Kb
Double
Коэффициент черноты поверхности
TMax
Double
Максимальная допустимая температура корпуса
TMaxpn
Double
Максимальная допустимая температура p-n-перехода
TMin
Double
Минимальная допустимая температура корпуса
TMinpn
Double
Минимальная допустимая температура p-n-перехода
FMin
Double
Минимальная допустимая частота гармонической вибрации
FMax
Double
Максимальная допустимая частота гармонической вибрации
AVMax
Double
Максимальное допустимое ускорение гармонической вибрации
ASMax
Double
Максимальное допустимое ускорение ударного воздействия
ARSMax
Double
Максимальное допустимое ускорение удара многократного действия
ALMax
Double
Максимальное допустимое ускорение линейного ускорения
Таблица 4.19
Содержание таблицы параметров модели варианта установки ЭРИ
(ERIModelParam)
Обозначение
Тип поля
Описание
ERIKey
Integer
Индекс элемента
Lx
Double
Размер корпуса по оси X
Wy
Double
Размер корпуса по оси Y
Hz
Double
Размер корпуса по оси Z
Bpx
Double
Смещение корпуса по оси X (в локальной системе координат посадочного места)
Bpy
Double
Смещение корпуса по оси Y
Bpz
Double
Смещение корпуса по оси Z
Bct
Char(16)
Тип сечения корпуса
Mb
Double
Масса корпуса
C0b
Double
Удельная теплоемкость корпуса
Pct
Char(16)
Тип сечения выводов
PN
Integer
Количество выводов
Pwx
Double
Размер сечения выводов по оси X
Pwy
Double
Размер сечения выводов по оси Y
Pstep
Double
Шаг выводов (для микросхем)
PL1
Double
Длина 1-го участка выводов
PL2
Double
Длина 2-го участка выводов
PL3
Double
Длина 3-го участка выводов
Pdist
Double
Расстояние между выводами
PX1
Double
Координата X установки 1-го вывода
PY1
Double
Координата Y установки 1-го вывода
PX2
Double
Координата X установки 2-го вывода
PY2
Double
Координата Y установки 2-го вывода
PX3
Double
Координата X установки 3-го вывода
PY3
Double
Координата Y установки 3-го вывода
PX4
Double
Координата X установки 4-го вывода
PY4
Double
Координата Y установки 4-го вывода
Mp
Double
Масса выводов
Rop
Double
Плотность материала выводов
Lampp
Double
Коэффициент теплопроводности материала выводов
C0p
Double
Удельная теплоемкость материала выводов
Rtkp
Double
Тепловое сопротивление выводов
Glsx
Double
Размер клеевого соединения по оси X
Glsy
Double
Размер клеевого соединения по оси Y
Glsz
Double
Размер клеевого соединения по оси Z
Mgl
Double
Масса клея или лака
Rogl
Double
Плотность материала клея
Lampgl
Double
Коэффициент теплопроводности материала клея или лака
C0gl
Double
Удельная теплоемкость материала клея
Rtkgl
Double
Тепловое сопротивление клея или лака
Mbi
Double
Масса элементов крепления
Rtkbi
Double
Тепловое сопротивление элементов крепления
C0bi
Double
Удельная теплоемкость элементов крепления
Примечания

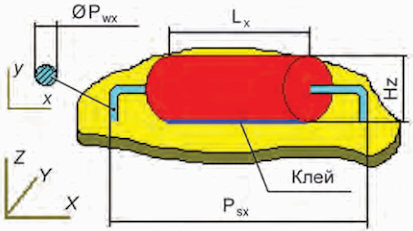

1 Длины участков выводов ЭРИ задают согласно рисунку 4.2.
Рисунок 4.2 - Участки выводов ЭРИ
2 Четыре вывода являются крайними для микросхем. Координаты расположения остальных выводов определяются автоматически исходя из шага выводов (для микросхем).
Таблица 4.20

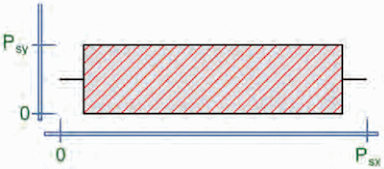

Содержание таблицы вида ЭРИ сверху (ERI2DView)
Обозначение
Тип поля
Описание
ERIKey
Integer
Индекс элемента
PCode
Short
Код примитива (см. таблицу 4.21)
P1
Double
1-й параметр примитива
P2
Double
2-й параметр примитива
P3
Double
3-й параметр примитива
P4
Double
4-й параметр примитива
Таблица 4.21
Описание примитивов формирования изображения ЭРИ
на плоскости
1 (линия)
2 (прямоугольник)
3 (эллипс)
Координата X начала
Координата X левого нижнего угла
Координата X левого нижнего угла
Координата Y начала
Координата Y левого нижнего угла
Координата Y левого нижнего угла
Координата X конца
Координата X правого верхнего угла
Координата X правого верхнего угла
Координата Y конца
Координата Y правого верхнего угла
Координата Y правого верхнего угла
Таблица 4.22

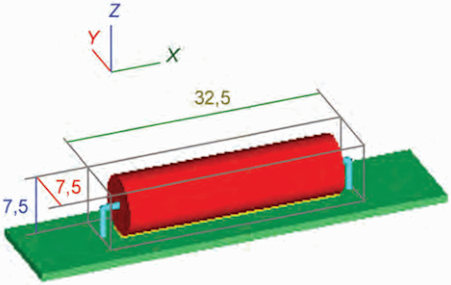

Содержание таблицы вида ЭРИ в пространстве (ERI3DView)
Обозначение
Тип поля
Описание
ERIKey
Integer
Индекс элемента
PCode
Short
Код примитива (см. таблицу 4.23)
P1
Double
1-й параметр примитива
P2
Double
2-й параметр примитива
P3
Double
3-й параметр примитива
P4
Double
4-й параметр примитива
P5
Double
5-й параметр примитива
P6
Double
6-й параметр примитива
P7
Double
7-й параметр примитива
P8
Double
8-й параметр примитива
P9
Double
9-й параметр примитива
P10
Double
10-й параметр примитива
P11
Short
Код принадлежности примитива к конструктивному уровню ЭРИ [1 - корпус, 2 - выводы, 3 - лак (клей), 4 - крепление]
Таблица 4.23
Описание примитивов формирования изображения ЭРИ
на плоскости
1 (цилиндр)
2 (параллелепипед)
3 (линия)
4 (плоскость)
Смещение локальной системы координат по оси X
Смещение локальной системы координат по оси Y
Смещение локальной системы координат по оси Z
Поворот локальной системы координат вокруг оси X
Поворот локальной системы координат вокруг оси Y
Поворот локальной системы координат вокруг оси Z
Радиус нижнего основания
Размер по оси X
Координата X конца
Координата X правого верхнего угла
Радиус верхнего основания
Размер по оси Y
Координата Y конца
Координата Y правого верхнего угла
Высота
Размер по оси Z
Координата Z конца
-
Количество образующих
-
Толщина линии
-
Примечание - При задании линии начало располагают в начале локальной системы координат. При задании плоскости ее располагают в плоскости XoY, левый нижний угол - в начале локальной системы координат.
Таблица 4.24

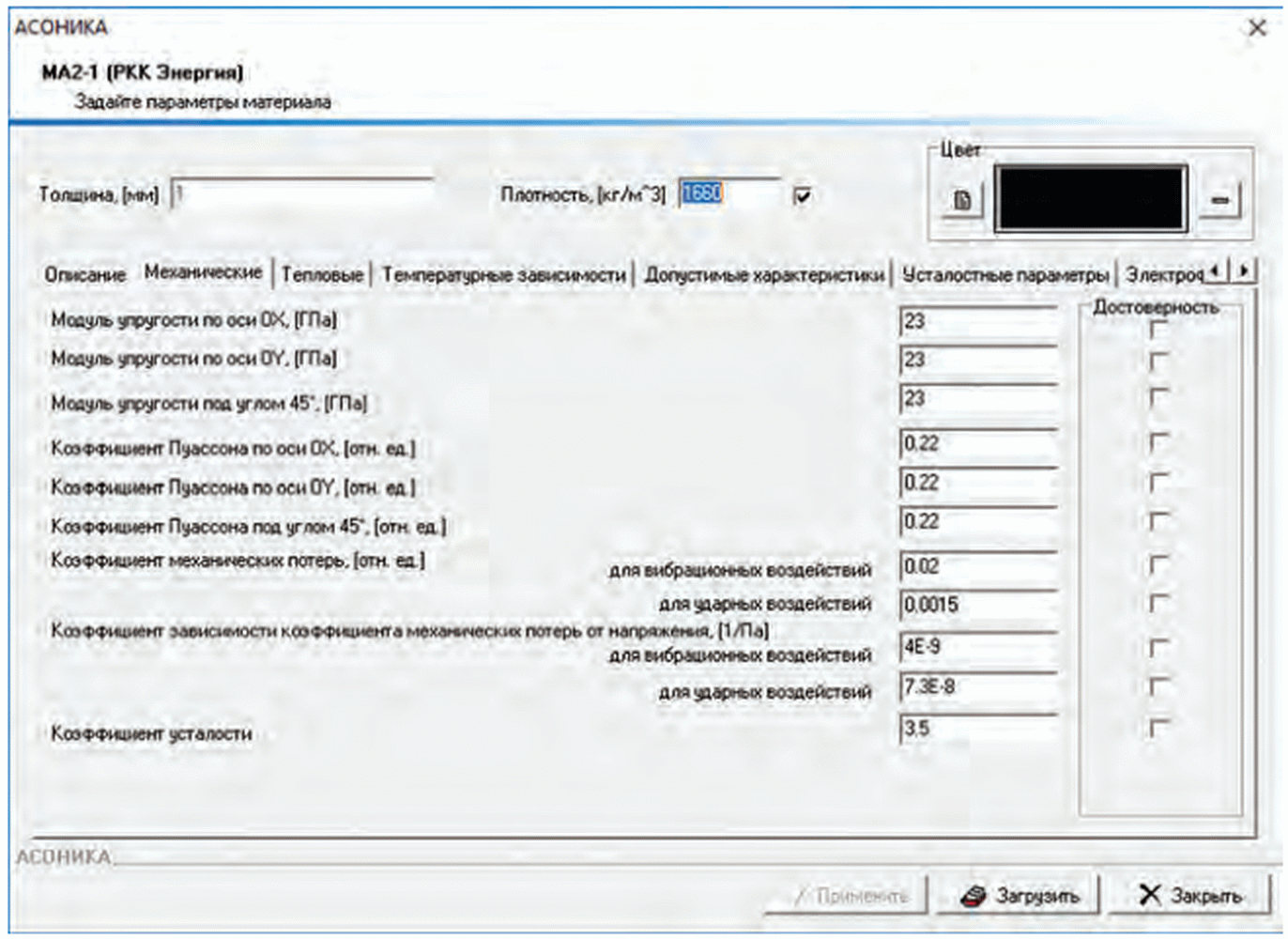

Содержание таблицы параметров материалов БЭ РТК
и выводов ЭРИ (Materials)
Обозначение
Тип поля
Описание
PMaterial
Integer
Индекс материала
KodMaterial
Integer
Код материала (материал печатных узлов, несущих конструкций, выводов ЭРИ, лака или клея)
Name
Char(32)
Наименование материала
Pkod1
Integer
Индекс оптических свойств материала в таблице Colors
Pkod2
Integer
Цвет материала
Pkod3
Integer
Дополнительный индекс
Dz
Double
Толщина материала (только для печатных узлов)
Ex
Double
Модуль упругости по оси X
Ey
Double
Модуль упругости по оси Y
E45
Double
Модуль упругости под углом 45°
mux
Double
Коэффициент Пуассона по оси X
muy
Double
Коэффициент Пуассона по оси Y
mu45
Double
Коэффициент Пуассона под углом 45°
gam0
Double
Коэффициент механических потерь
gamk
Double
Коэффициент зависимости коэффициента механических потерь от напряжения
kUst
Double
Коэффициент усталости
Ro
Double
Плотность
C0
Double
Удельная теплоемкость
Lamp
Double
Коэффициент теплопроводности
kB
Double
Коэффициент черноты поверхности
Ext
Double
Коэффициент зависимости от температуры модуля упругости по оси X
Eyt
Double
Коэффициент зависимости от температуры модуля упругости по оси Y
E45t
Double
Коэффициент зависимости от температуры модуля упругости под углом 45°
gam0t
Double
Коэффициент зависимости от температуры коэффициента механических потерь (КМП)
gamkt
Double
Коэффициент зависимости от температуры коэффициента зависимости КМП от напряжения
Kat
Double
Температурный коэффициент линейного расширения
s1
Double
Максимальное допустимое напряжение при изгибе
s2
Double
Максимальное допустимое напряжение при сдвиге
s3
Double
Максимальное допустимое напряжение при срезе
s4
Double
Предел текучести
s5
Double
Предел прочности
s6
Double
Предел усталостной прочности
TMax
Double
Максимальная допустимая температура нагрева
TMin
Double
Минимальная допустимая температура охлаждения
Note
Char(28)
Примечание
Таблица 4.25
Содержание таблицы оптических свойств материалов БЭ РТК
и выводов ЭРИ (Colors)
Обозначение
Тип поля
Описание
PColor
Integer
Индекс цвета
Name
Char(32)
Наименование цвета
Color
Integer
Цвет
Ar
Short
Красная составляющая тонового цвета
Ag
Short
Зеленая составляющая тонового цвета
Ab
Short
Синяя составляющая тонового цвета
Dr
Short
Красная составляющая диффузного цвета
Dg
Short
Зеленая составляющая диффузного цвета
Db
Short
Синяя составляющая диффузного цвета
Da
Short
Коэффициент прозрачности
Sr
Short
Красная составляющая испускаемого цвета
Sg
Short
Зеленая составляющая испускаемого цвета
Sb
Short
Синяя составляющая испускаемого цвета
Er
Short
Красная составляющая зеркального цвета
Eg
Short
Зеленая составляющая зеркального цвета
Eb
Short
Синяя составляющая зеркального цвета
kSh
Short
Коэффициент зеркального отражения
Таблица 4.26
Содержание таблицы моделей вариантов установки ЭРИ
(MountingModels)
Обозначение
Тип поля
Описание
ERIMModel
Integer
Номер варианта установки
PModel
Integer
Номер модели для варианта установки
ModelName
Char(80)
Описание модели
Psx
Char(64)
Размер посадочного места по оси X
Psy
Char(64)
Размер посадочного места по оси Y
Psz
Char(64)
Размер посадочного места по оси Z
Lx
Char(64)
Размер корпуса по оси X
Wy
Char(64)
Размер корпуса по оси Y
Hz
Char(64)
Размер корпуса по оси Z
Bpx
Char(64)
Смещение корпуса по оси X (в локальной системе координат посадочного места)
Bpy
Char(64)
Смещение корпуса по оси Y
Bpz
Char(64)
Смещение корпуса по оси Z
Bct
Char(16)
Тип сечения корпуса
Mb
Char(64)
Масса корпуса
C0b
Char(64)
Удельная теплоемкость корпуса
Pct
Char(16)
Тип сечения выводов
PN
Char(64)
Количество выводов
Pwx
Char(64)
Размер сечения выводов по оси X
Pwy
Char(64)
Размер сечения выводов по оси Y
Pstep
Char(64)
Шаг выводов (для микросхем)
PL1
Char(64)
Длина 1-го участка выводов
PL2
Char(64)
Длина 2-го участка выводов
PL3
Char(64)
Длина 3-го участка выводов
Pdist
Char(64)
Расстояние между выводами
PX1
Char(64)
Координата X установки 1-го вывода
PY1
Char(64)
Координата Y установки 1-го вывода
PX2
Char(64)
Координата X установки 2-го вывода
PY2
Char(64)
Координата Y установки 2-го вывода
PX3
Char(64)
Координата X установки 3-го вывода
PY3
Char(64)
Координата Y установки 3-го вывода
PX4
Char(64)
Координата X установки 4-го вывода
PY4
Char(64)
Координата Y установки 4-го вывода
Mp
Char(64)
Масса выводов
Rop
Char(64)
Плотность материала выводов
Lampp
Char(64)
Коэффициент теплопроводности материала выводов
C0p
Char(64)
Удельная теплоемкость материала выводов
Rtkp
Char(64)
Тепловое сопротивление выводов
Glsx
Char(64)
Размер клеевого соединения по оси X
Glsy
Char(64)
Размер клеевого соединения по оси Y
Glsz
Char(64)
Размер клеевого соединения по оси Z
Mgl
Char(64)
Масса клея или лака
Rogl
Char(64)
Плотность материала клея
Lampgl
Char(64)
Коэффициент теплопроводности материала клея или лака
C0gl
Char(64)
Удельная теплоемкость материала клея
Rtkgl
Char(64)
Тепловое сопротивление клея или лака
Mbi
Char(64)
Масса элементов крепления
Rtkbi
Char(64)
Тепловое сопротивление элементов крепления
C0bi
Char(64)
Удельная теплоемкость элементов крепления
M
Char(64)
Масса элемента
Spov
Char(64)
Площадь поверхности элемента, омываемая воздухом
Rtk
Char(64)
Тепловое сопротивление крепления
Ce
Char(64)
Теплоемкость элемента
_ap1
Char(64)
Дополнительный 1-й параметр
...
Char(64)
...
_ap8
Char(64)
Дополнительный 8-й параметр
View
Graphic
Изображение варианта установки
Таблица 4.27
Содержание таблицы наличия выводов, лака или клея
для вариантов установки ЭРИ (MountingModelPG)
Обозначение
Тип поля
Описание
ERIMModel
Integer
Номер варианта установки
PModel
Integer
Номер модели для варианта установки
PinExists
Boolean
Признак наличия выводов
GlueExists
Boolean
Признак наличия клея (лака)
Таблица 4.28
Содержание таблицы описания изображения ЭРИ на плоскости
(MountingModel2DView)
Обозначение
Тип поля
Описание
ERIMModel
Integer
Номер варианта установки
PModel
Integer
Номер модели для варианта установки
PCode
Short
Код примитива (см. таблицу 4.21)
P1
Char(64)
1-й параметр примитива
P2
Char(64)
2-й параметр примитива
P3
Char(64)
3-й параметр примитива
P4
Char(64)
4-й параметр примитива
Count
Char(64)
Количество повторов примитива
Таблица 4.29
Содержание таблицы описания изображения ЭРИ в пространстве
(MountingModel3DView)
Обозначение
Тип поля
Описание
ERIMModel
Integer
Номер варианта установки
PModel
Integer
Номер модели для варианта установки
PCode
Short
Код примитива (см. табл. 4.23)
P1
Char(64)
1-й параметр примитива
P2
Char(64)
2-й параметр примитива
P3
Char(64)
3-й параметр примитива
P4
Char(64)
4-й параметр примитива
P5
Char(64)
5-й параметр примитива
P6
Char(64)
6-й параметр примитива
P7
Char(64)
7-й параметр примитива
P8
Char(64)
8-й параметр примитива
P9
Char(64)
9-й параметр примитива
P10
Char(64)
10-й параметр примитива
P11
Short
Код принадлежности примитива к конструктивному уровню ЭРИ
Count
Char(64)
Количество повторов примитива
Таблица 4.30
Содержание таблицы описания структуры модели ЭРИ
для пользовательского варианта установки
(MountingModelUserParam)
Обозначение
Тип поля
Описание
PModel
Integer
Номер модели для пользовательского варианта установки
VarName
Char(8)
Наименование переменной
VarResult
Char(80)
Формула для расчета переменной
LastValue
Char(16)
Последнее значение переменной
EditMode
Short
Режим ввода переменной
SQL
Char(128)
Запрос при выборе переменной из таблицы
FieldIndex
Short
Номер поля результата
SourceIndex
Short
Номер поля для организации поиска при выборе переменной из таблицы
FieldsName
Char(64)
Описание полей запроса
Таблица 4.31
Содержание таблицы моделей вариантов установки
ЭРИ, определенных пользователем
(MountingModelUser)
Обозначение
Тип поля
Описание
PModel
Integer
Номер модели для пользовательского варианта установки
ModelName
Char(80)
Описание модели
Bct
Char(16)
Тип сечения корпуса
Pct
Char(16)
Тип сечения выводов
ViewL
Graphic
Вид ЭРИ на плоскости слева
ViewU
Graphic
Вид сверху
View
Graphic
Вид в пространстве
Рассмотрим применение БД на примере конденсатора постоянной емкости оксидно-полупроводникового К53-7.
Шаблон полной условной записи ЭРИ - [0]-[1]-[2][3]-[4] [TU], где
- [0] - сокращенный тип (К53-7);
- [1] - номинальное напряжение (15, 30 В) - влияет на типоразмер;
- [2] - номинальная емкость (0,1; 0,47; 1,0; 1,5; 2,2; 3,3; 4,7; 6,8; 10,0; 15,0; 22,0; 33,0; 47,0 мкФ) - влияет на типоразмер;
- [3] - допустимое отклонение емкости (+/- 10%, +/- 20%, +/- 30%) - не влияет на типоразмер;
- [4] - климатическое исполнение (В) - не влияет на типоразмер;
- [0] - ТУ (ОЖ0.464.043 ТУ).
Конденсатор может быть установлен на печатную плату согласно вариантам N 1, 3, 4.
Рассмотрим вариант установки N 3 (рисунок 4.3).
Рисунок 4.3 - Внешний вид ЭРИ с круглыми сечениями корпуса
и выводов для варианта установки N 3
Модель ЭРИ варианта установки N 3 для круглого сечения корпуса и выводов представлена в таблице 4.32, модель для формирования изображения ЭРИ на плоскости - в таблице 4.33, для формирования изображения в пространстве - в таблице 4.34.
Таблица 4.32
Модель ЭРИ варианта установки N 3
(круглое сечение корпуса и выводов)
Переменная
Описание переменной
Определение переменной
Параметры элемента
Psx
Размер посадочного места по оси X, мм
Задается пользователем
Psy
Размер посадочного места по оси Y, мм
Hz
Psz
Размер посадочного места по оси Z, мм
Hz
M
Масса, г
Задается пользователем
Параметры корпуса
Lx
Размер корпуса по оси X, мм
Задается пользователем
Wy
Размер корпуса по оси Y, мм
Hz
Hz
Размер корпуса по оси Z, мм
Задается пользователем
Bpx
Смещение корпуса по оси X, мм
Bpy
Смещение корпуса по оси Y, мм
0
Bpz
Смещение корпуса по оси Z, мм
0
Bct
Сечение корпуса
Круглое
Mb
Масса корпуса, г
M - Mp - Mgl
C0b
Удельная теплоемкость корпуса, Дж/(кг·К)
Задается пользователем или выбирается из таблицы
Параметры выводов
Pct
Сечение выводов
Круглое
PN
Количество выводов
2
Pwx
Размер сечения выводов по оси X, мм
Задается пользователем
Pwy
Размер сечения выводов по оси Y, мм
Pwx
PL1
Длина 1-го участка выводов, мм
PL2
Длина 2-го участка выводов, мм
Pdist
Расстояние между выводами, мм
Psx
PX1
Координата X установки 1-го вывода, мм
0
PY1
Координата установки 1-го вывода, мм
PX2
Координата X установки 2-го вывода, мм
Psx
PY2
Координата установки 2-го вывода, мм
Mp
Масса выводов, г
Rop
Плотность материала выводов, кг/м3
Задается пользователем или выбирается из таблицы
Lampp
Коэффициент теплопроводности, Вт/(К·м)
Задается пользователем или выбирается из таблицы
C0p
Удельная теплоемкость, Дж/(кг·К)
Задается пользователем или выбирается из таблицы
Rtkp
Тепловое сопротивление выводов, К/Вт
Параметры клея (лака)
Glsx
Длина клеевого соединения, мм
Lx
Glsy
Ширина клеевого соединения, мм
Glsz
Толщина клеевого соединения, мм
Задается пользователем
Mgl
Масса клея, г
Glsx·Glsy·Glsz·Rogl·10-6
Rogl
Плотность клея, кг/м3
Задается пользователем или выбирается из таблицы
Lampgl
Коэффициент теплопроводности, Вт/(К·м)
Задается пользователем или выбирается из таблицы
C0gl
Удельная теплоемкость, Дж/(кг·К)
Задается пользователем или выбирается из таблицы
Rtkgl
Тепловое сопротивление клея, К/Вт
Расчетные параметры
Spov
Площадь поверхности, омываемая воздухом, мм2
Rtk
Тепловое сопротивление крепления, К/Вт
Ce
Теплоемкость элемента, Дж/К
Mb·C0b + Mp·C0p + Mgl·C0gl
Таблица 4.33
Модель для формирования изображения ЭРИ на плоскости
(вариант установки N 3, круглое сечение выводов и корпуса)
PCode
P1
P2
P3
P4
Count
1
0
PL2
1
1
Psx - PL2
Psx
1
2
PL2
0
Psx - PL2
0
1
Возьмем конденсатор К53-7-30В-4,7мкФ+/-30%-В ОЖ0.464.043 ТУ на номинальное напряжение 30 В, номинальной емкости 4,7 мкФ с допустимым отклонением емкости +/- 30%, всеклиматического исполнения "В". Исходные параметры данного ЭРИ указаны в таблице 4.34, материал выводов - медь, клея - Д9.
Таблица 4.34
Параметры конденсатора
К53-7-30В-4,7мкФ+/-30%-В ОЖ0.464.043 ТУ
Переменная
Значение
Размерность
Psx
32,5
мм
M
11
г
Lx
27,5
мм
Hz
7,5
мм
C0b
500
Дж/(кг·К)
Pwx
0,9
мм
Rop
8930
кг/м3
Lampp
386
Вт/(К·м)
C0p
391
Дж/(кг·К)
Glsz
0,25
мм
Rogl
1300
кг/м3
Lampgl
0,8
Вт/(К·м)
C0gl
1600
Дж/(кг·К)
Остальные параметры рассчитаны автоматически согласно модели варианта установки ЭРИ и представлены в таблице 4.35. Условное графическое изображение конденсатора на плоскости и в пространстве также получено автоматически и представлено на рисунках 4.4 и 4.5.
Таблица 4.35
Параметры конденсатора
К53-7-30В-4.7мкФ+/-30%-В ОЖ0.464.043 ТУ
Переменная
Значение
Размерность
Psx
7,5
мм
Psz
7,5
мм
Wy
7,5
мм
Bpx
2,5
мм
Bpy
0
мм
Bpz
0
мм
Mb
10,929
г
PN
2
-
Pwy
0,9
мм
PL1
3,75
мм
PL2
2,5
мм
Pdist
32,5
мм
PX1
0
мм
PY1
3,75
мм
PX2
32,5
мм
PY2
3,75
мм
Mp
0,071
г
Rtkp
12,73
К/Вт
Glsx
27,5
мм
Glsy
2,69
мм
Mgl
0,024
г
Rtkgl
4,22
К/Вт
Spov
736,31
мм2
Rtk
3,17
К/Вт
Ce
5,53
Дж/К
Рисунок 4.4 - Вид конденсатора
К53-7-30В-4,7мкФ+/-30%-В ОЖ0.464.043 ТУ на плоскости сверху
Рисунок 4.5 - Вид конденсатора
К53-7-30В-4,7мкФ+/-30%-В ОЖ0.464.043 ТУ
5 Метод построения интерфейса БД
5.1 Для редактирования параметров по нормативным документам и технической документации ЭРИ следует использовать специализированный интерфейс, содержащий следующие основные пункты:
5.1.1 Параметры материалов печатных узлов, несущих конструкций, выводов ЭРИ, а также лаков (клеев), применяемых при установке ЭРИ на печатную плату (справочные, механические, тепловые, допустимые, температурные зависимости).
5.1.2 Оптические свойства материалов конструкций БЭ РТК: свойства тонового, диффузного, испускаемого и зеркального цветов, каждый из которых определяется красной, зеленой и синей составляющими и должен быть задан при помощи диалогового окна задания цвета. Также должны быть заданы степень прозрачности (альфа-составляющая цвета) и коэффициент зеркального отражения (задается на закладке "зеркальный цвет"). Геометрическая фигура отображает, как будет выглядеть деталь из данного материала в пространстве.
5.1.3 Параметры ЭРИ:
- классы и группы ЭРИ;
- типы ЭРИ и ТУ;
- справочная информация;
- полные условные записи ЭРИ;
- параметры, входящие в полную условную запись, и их возможные значения;
- варианты установки ЭРИ на печатную плату;
- модели вариантов установки ЭРИ, позволяющие значительно сократить время на ввод ЭРИ в БД путем автоматизированного расчета параметров ЭРИ;
- геометрические, физико-механические, теплофизические, усталостные, допустимые параметры ЭРИ;
- изображения ЭРИ на плоскости и в пространстве.
5.1.4 Параметры для карт рабочих режимов ЭРИ.
5.1.5 Характеристики радиаторов.
5.1.6 Характеристики виброизоляторов.
5.1.7 Модели надежности ЭРИ.
5.2 Для формирования изображения ЭРИ на плоскости и в пространстве следует выполнять требования, представленные в таблицах 5.1 - 5.6.
Таблица 5.1
Описание графических примитивов для формирования
изображения на плоскости
Code
Наименование примитива
P1
P2
P3
P4
1
Линия
Координата X начала
Координата Y начала
Координата X конца
Координата Y конца
2
Прямоугольник
Координата X левого нижнего угла
Координата Y левого нижнего угла
Координата X правого верхнего угла
Координата Y правого верхнего угла
3
Эллипс
Координата X левого нижнего угла
Координата Y левого нижнего угла
Координата X правого верхнего угла
Координата Y правого верхнего угла
Таблица 5.2
Описание графических примитивов для формирования
изображения в пространстве
Code
Наименование примитива
Локальная система координат
1
Цилиндр
Нижняя грань расположена в плоскости XoY,
ось вращения совпадает с осью Z
11
Диск
2
Параллелепипед
21
Параллелепипед (отсутствует грань 1)
22
Параллелепипед (отсутствует грань 2)
23
Параллелепипед (отсутствует грань 3)
24
Параллелепипед (отсутствует грань 4)
25
Параллелепипед (отсутствует грань 5)
26
Параллелепипед (отсутствует грань 6)
27
Параллелепипед (отсутствуют грани 1, 2)
28
Параллелепипед (отсутствуют грани 3, 4)
29
Параллелепипед (отсутствуют грани 5, 6)
3
Линия
Начало локальной системы координат
31
Дуга
Расположена в плоскости XoY и с центров в начале координат, угол отсчитывается от оси X
4
Плоскость
Расположена в плоскости XoY, левый нижний угол - в начале координат локальной системы координат
41
Часть тора с прямоугольным сечением
Нижняя грань расположена в плоскости XoY между положительными направлениями осей X и Y, ось вращения совпадает с осью Z.
42
Часть тора
Расположена между положительными направлениями осей X и Y, ось вращения совпадает с осью Z, центр сечения лежит в плоскости XoY
43
Часть цилиндрической поверхности
Расположена между положительными направлениями осей X и Y, ось вращения совпадает с осью Z
Таблица 5.3
Нумерация граней параллелепипеда
Номер грани
Расположение грани в плоскости
1
YoZ для x = 0
2
YoZ для x < 0, x > 0
3
XoZ для y = 0
4
XoZ для y < 0, y > 0
5
XoY для z = 0
6
XoY для z < 0, z > 0
Таблица 5.4
Параметры смещения и поворота локальной
системы координат в пространстве
Параметр
Описание
X
Смещение локальной системы координат (ЛСК) по оси X
Y
Смещение ЛСК по оси Y
Z
Смещение ЛСК по оси Z
Ax
Поворот ЛСК относительно оси X
Ay
Поворот ЛСК относительно оси Y
Az
Поворот ЛСК относительно оси Z
Таблица 5.5
Параметры графических примитивов для формирования
изображения в пространстве
PCode
P1
P2
P3
P4
1, 11
Радиус нижнего основания
Радиус верхнего основания
Высота
Количество разбиений вокруг оси вращения
2, 21 - 29
Размер по оси X
Размер по оси Y
Размер по оси Z
Отсутствует
3
Координата X конца
Координата Y конца
Координата Z конца
Отсутствует
31
Радиус окружности
Угол в градусах
Отсутствует
Количество разбиений кривой на отрезки
4
Размер по оси X
Размер по оси Y
Отсутствует
Отсутствует

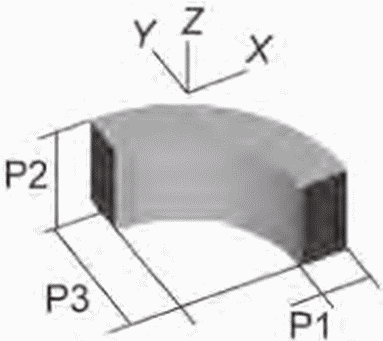

41
Размер сечения в плоскости XoY
Размер сечения вдоль оси Z
Радиус вращения центра прямоугольного сечения вокруг оси Z
Количество разбиений вокруг оси вращения
42
Радиус окружности оси вращения
Радиус окружности сечения тора
Отсутствует
Количество разбиений вокруг оси вращения. Количество разбиений окружности сечения
Таблица 5.6
Описание параметра P5 графических примитивов
для формирования изображения в пространстве
P5
Отношение к изображению
1
Корпус
2
Вывод
3
Лак (клей)
4
Элемент закрепления
5
Закрепление выводов (пайка)
В приложении А на рисунках А.1 - А.8 в качестве примеров приведены фрагменты экранных форм БД ЭРИ и материалов СБД.
Приложение А
(справочное)
ПРИМЕР РЕАЛИЗАЦИИ БД ЭРИ И МАТЕРИАЛОВ
В ПОДСИСТЕМЕ АСОНИКА-БД
БД ЭРИ и материалов в СБД содержит все необходимые геометрические, электрические, электромагнитные, физико-механические, теплофизические, усталостные и надежностные параметры ЭРИ и материалов, необходимые для моделирования тепловых, механических, электромагнитных процессов в БЭ РТК, создания карт рабочих режимов ЭРИ, анализа показателей надежности БЭ РТК.
Рассмотрим отдельные фрагменты СБД.

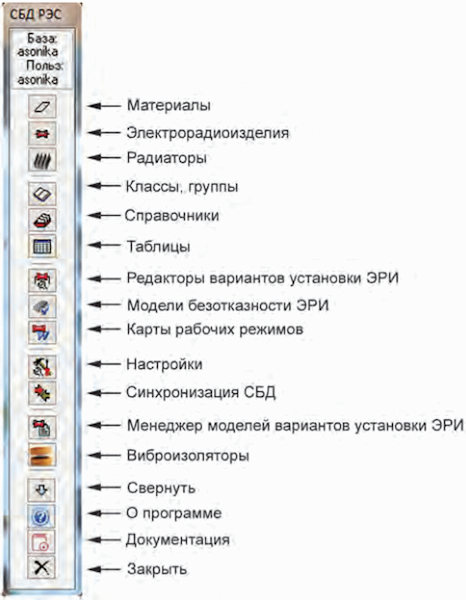

На рисунке А.1 представлен перечень содержимого СБД: материалы, ЭРИ, радиаторы, виброизоляторы и др.
Рисунок А.1 - Главное окно СБД
На рисунке А.2 показана возможность задания теплофизических, физико-механических и др. параметров материалов на примере материала марки МА2-1, параметры которого были идентифицированы на экспериментальной базе ПАО "РКК "Энергия".
Рисунок А.2 - Свойства материалов марки МА2-1
В настоящее время СБД содержит 45 классов: интегральные микросхемы, резисторы, конденсаторы и др. Возможность выбора классов ЭРИ приведена на рисунке А.3. Могут добавляться новые классы. Для каждого класса задаются полные условные записи ЭРИ (см. рисунок А.4).
Рисунок А.3 - Выбор класса ЭРИ

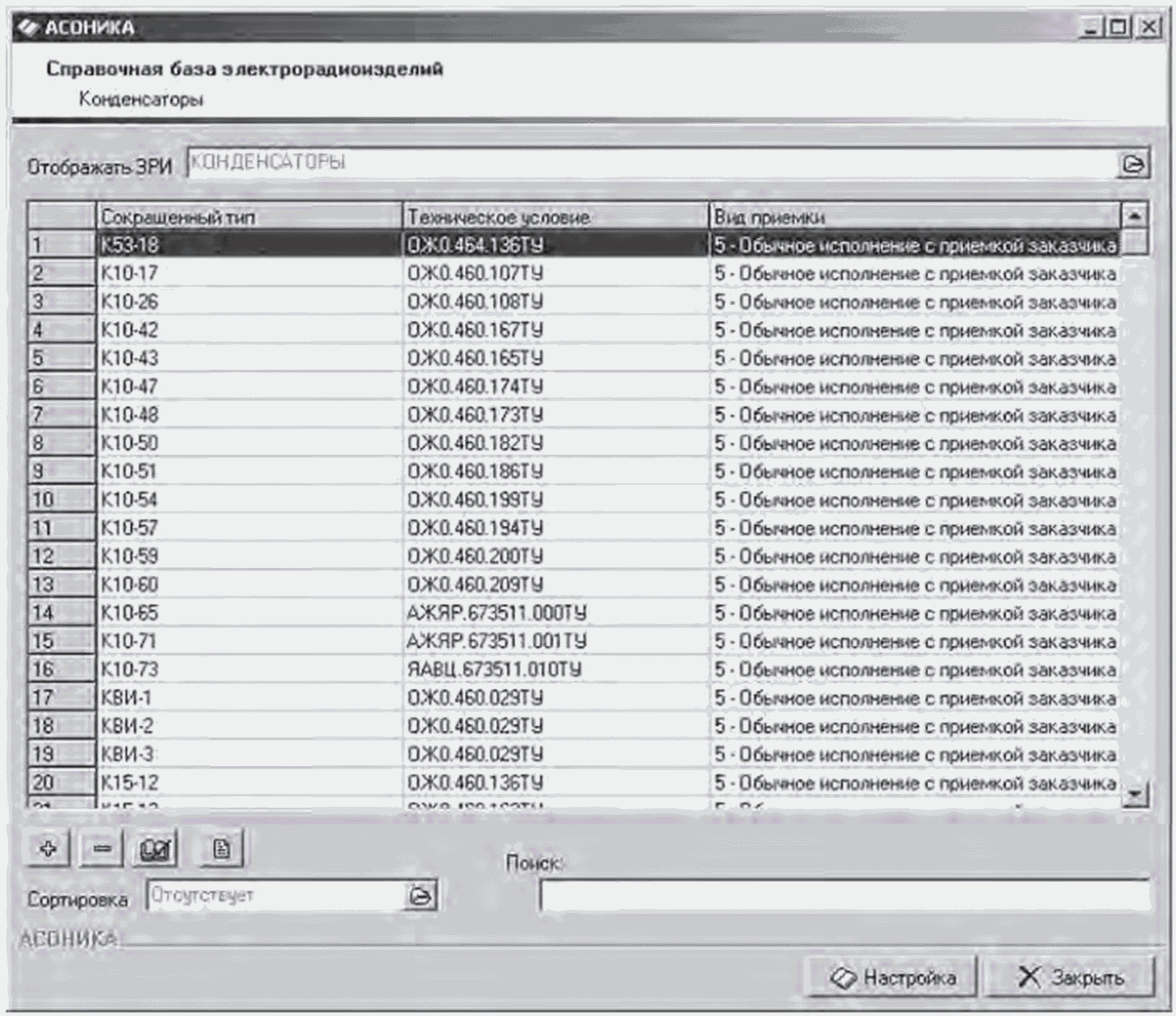

Рисунок А.4 - Выбор типа ЭРИ

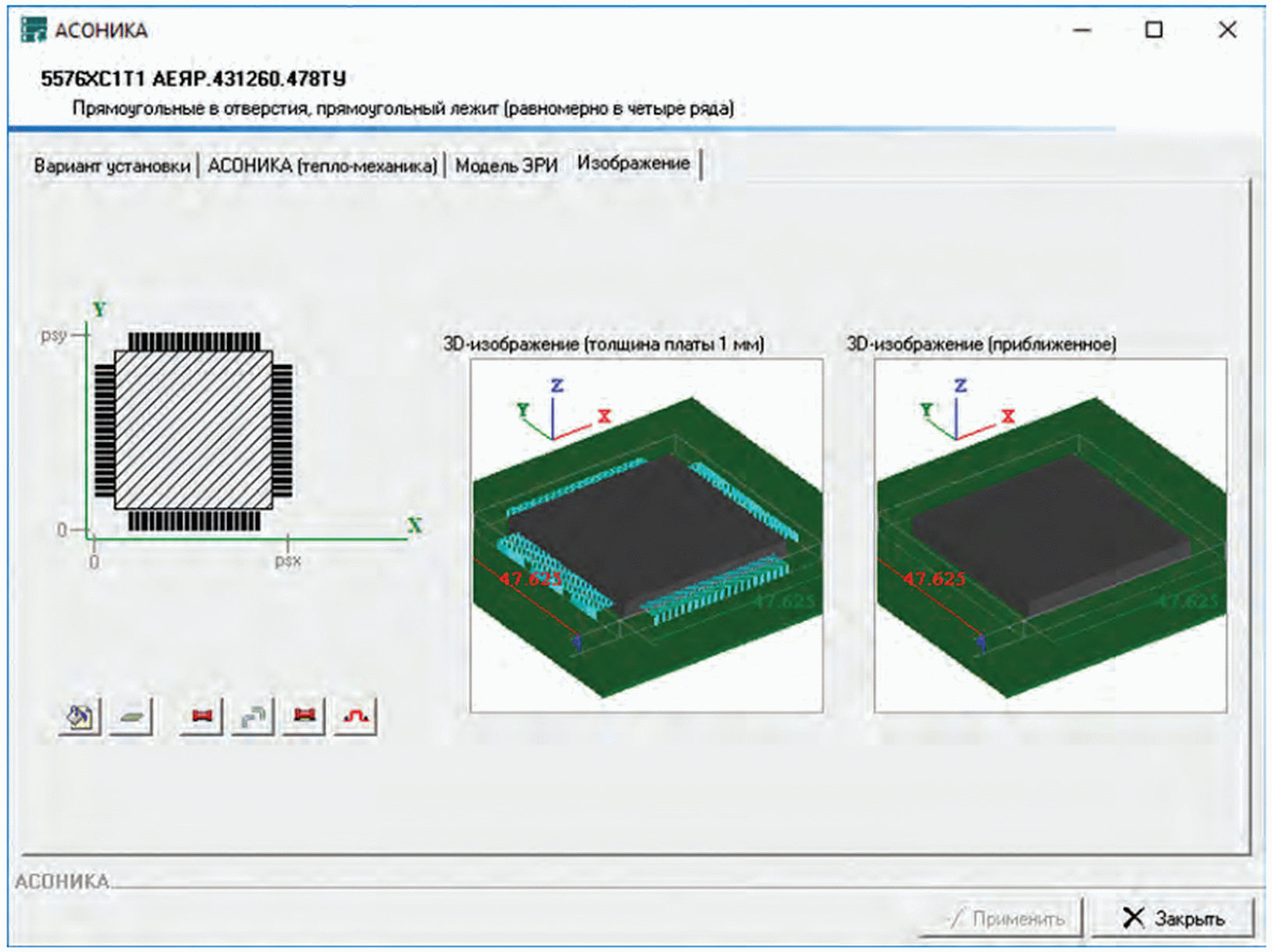

В СБД занесено более 200 вариантов установки для всех классов ЭРИ. Для каждого варианта установки для конкретного типа ЭРИ вводят геометрические, тепломеханические и допустимые параметры, автоматически формируется изображение ЭРИ на плоскости и в пространстве (см. рисунок А.5). Могут добавляться новые варианты установки.
Рисунок А.5 - Изображение ЭРИ на плоскости и в пространстве

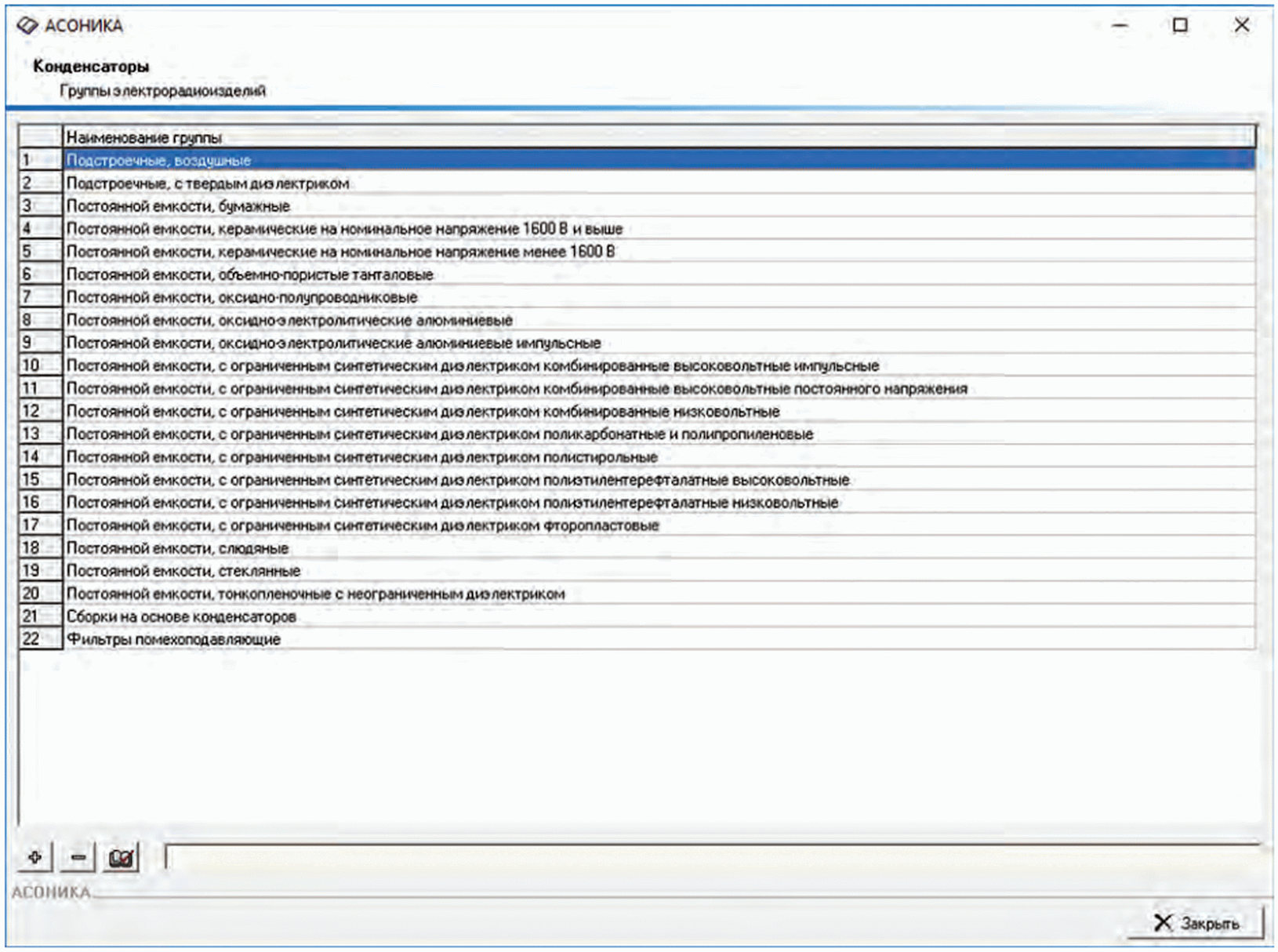

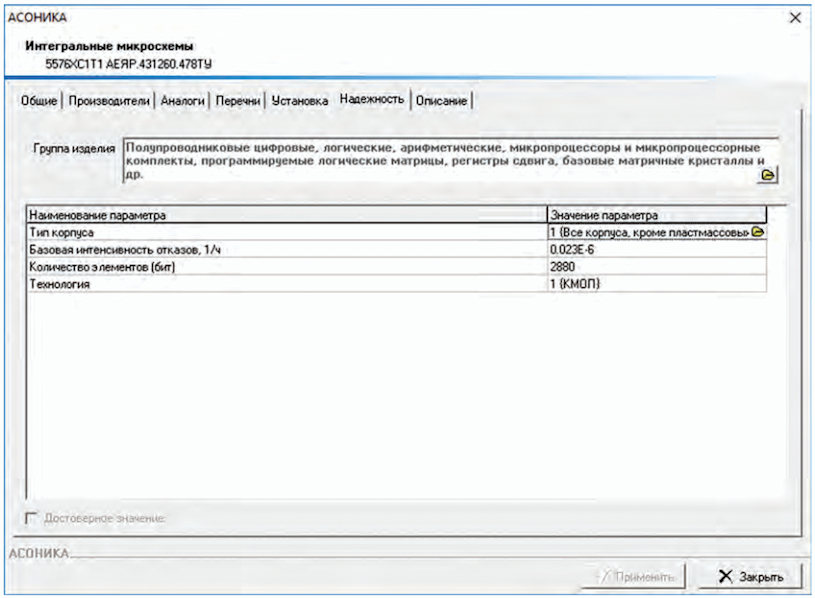

В СБД содержатся модели надежности для всех классов ЭРИ, а также параметры моделей надежности для каждой группы ЭРИ (см. рисунок А.6). У каждого ЭРИ есть несколько групп по надежности. На рисунке А.7 представлен пример групп надежности для конденсаторов.
Рисунок А.6 - Параметры, необходимые
для расчета надежности ЭРИ
Рисунок А.7 - Группы ЭРИ

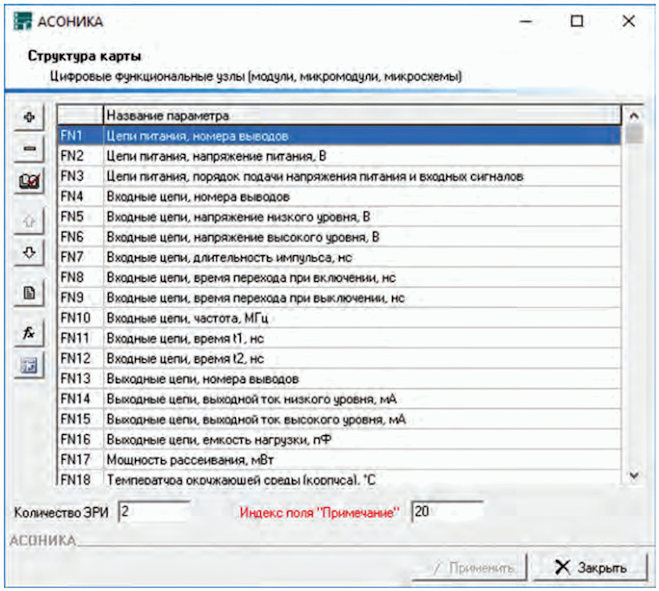

В СБД содержатся структуры форм для всех карт рабочих режимов ЭРИ. Пример задания параметров цифровых функциональных узлов в картах рабочих режимов представлен на рисунке А.8.
Рисунок А.8 - Параметры цифровых функциональных узлов
в картах рабочих режимов
БИБЛИОГРАФИЯ
[1]
Автоматизированная система АСОНИКА для моделирования физических процессов в радиоэлектронных средствах с учетом внешних воздействий/Под ред. А.С. Шалумова. - М.: Радиотехника, 2013 - 424 с.
[2]
Шалумов М.А., Шалумов А.С. Виртуальная среда проектирования РЭС на основе комплексного моделирования физических процессов. - Владимир: Владимирский филиал РАНХиГС, 2016 - 87 с.
УДК 621.865:8:007.52:006.354
ОКС 35.020
Ключевые слова: робототехнические комплексы, методы построения баз данных, электрорадиоизделия, конструкционные материалы, математическое моделирование, виртуализация испытаний, базовые элементы, внешние воздействующие факторы



Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/25/gost_27751.html



На эту страницу сайта можно сделать ссылку:






На правах рекламы:
