Схема экипировки для рук класса Б с зоной увеличенной защиты показана на рисунке 2, размеры экипировки приведены в таблице 2.
![]() 1 - область запястья; 2 - зона защиты 1; 3 - зона защиты 2;
x1, x2, x3, x4, y1, y2, r1, r2, r3, r4 - размеры
экипировки для рук
Таблица 2
В миллиметрах
Схема экипировки для ладоней рук класса В с зоной нормальной (простой) защиты показана на рисунке 3, размеры экипировки приведены в таблице 3.
![]() 1 - область запястья; 2 - зона защиты; x1, x2, x3,
y1, y2, y3, r - размеры экипировки для ладоней рук
Таблица 3
В миллиметрах
Схема экипировки для ладоней рук класса Г с зоной увеличенной защиты показана на рисунке 4, размеры экипировки приведены в таблице 4.
![]() 1 - область запястья; 2 - зона защиты; x1, x2, x3, y1,
r - размеры экипировки для ладоней рук
Таблица 4
В миллиметрах
4.2 Защитная экипировка для ног
Классы экипировки для ног не определены.
5.1 Требования безопасности
Экипировка для рук и ног конструируется с учетом требований защиты для снижения ударных воздействий на руки и ноги пользователя во время занятий тем видом единоборств, для которого она предназначена.
Необходимо, чтобы материалы, швы, кромки и части экипировки, находящиеся в контакте с телом пользователя, соответствовали гигиеническим нормам.
Окраска экипировки или ее частей должна быть устойчива к поту.
Для текстильных материалов это требование считается выполненным, если при использовании раствора щелочи и кислоты по ГОСТ Р ИСО 105-Е04 устойчивость окраски составляет 3 - 4 балла по ГОСТ ISO 105-А02 и ГОСТ ISO 105-А03.
Для других материалов данные требования считают выполненными при отсутствии переноса красителя на фильтровальную бумагу.
Чистка экипировки, проводимая в соответствии с инструкцией изготовителя, не должна привести к потере защитных свойств, соответствующих требованиям настоящего стандарта.
5.2 Определение размеров
Изготовитель обязан указывать диапазон размеров, для которых разработана экипировка для рук или ног.
5.3 Комбинирование
Экипировку для рук или ног можно применять вместе с другим защитным снаряжением для спортивных единоборств. Если комбинирование нецелесообразно, то это указывает изготовитель.
5.4 Крепление
Конструкция экипировки должна обеспечивать крепление на конечностях без смещений, не вызывать неприемлемых усилий или сжатия конечностей во время эксплуатации.
Допустимое смещение экипировки из исходного положения после каждого испытания - менее 15% линейного размера зоны защиты.
Жесткие и острые кромки должны быть полностью закрыты мягкой прокладкой.
Детали системы крепления удовлетворяют требованиям настоящего стандарта, если не произошло повреждений, разрушений, растрескивания, расстегивания или иного выхода из строя.
Изготовителю необходимо предусмотреть систему крепления, которая дает возможность пользователю прочно закрепить экипировку для ног без посторонней помощи. В случае экипировки для рук посторонняя помощь может быть необходимой.
5.5 Зона защиты
5.5.1 Защитная экипировка для рук
5.5.1.1 Расположение зон защиты
Размеры и положения зон защиты экипировки для рук относительно рук показаны на рисунках 1 - 4 и представлены в таблицах 1 - 4.
Размеры определяют на наружной поверхности верхней части руки вдоль поверхности в продольном направлении кисти и проекцией поверхности в перпендикулярном направлении.
5.5.1.2 Положение зон защиты на экипировке для рук класса А показано на рисунке 5.
1 - область запястья; 2 - зона защиты;
x1, x2, y - размеры экипировки для рук

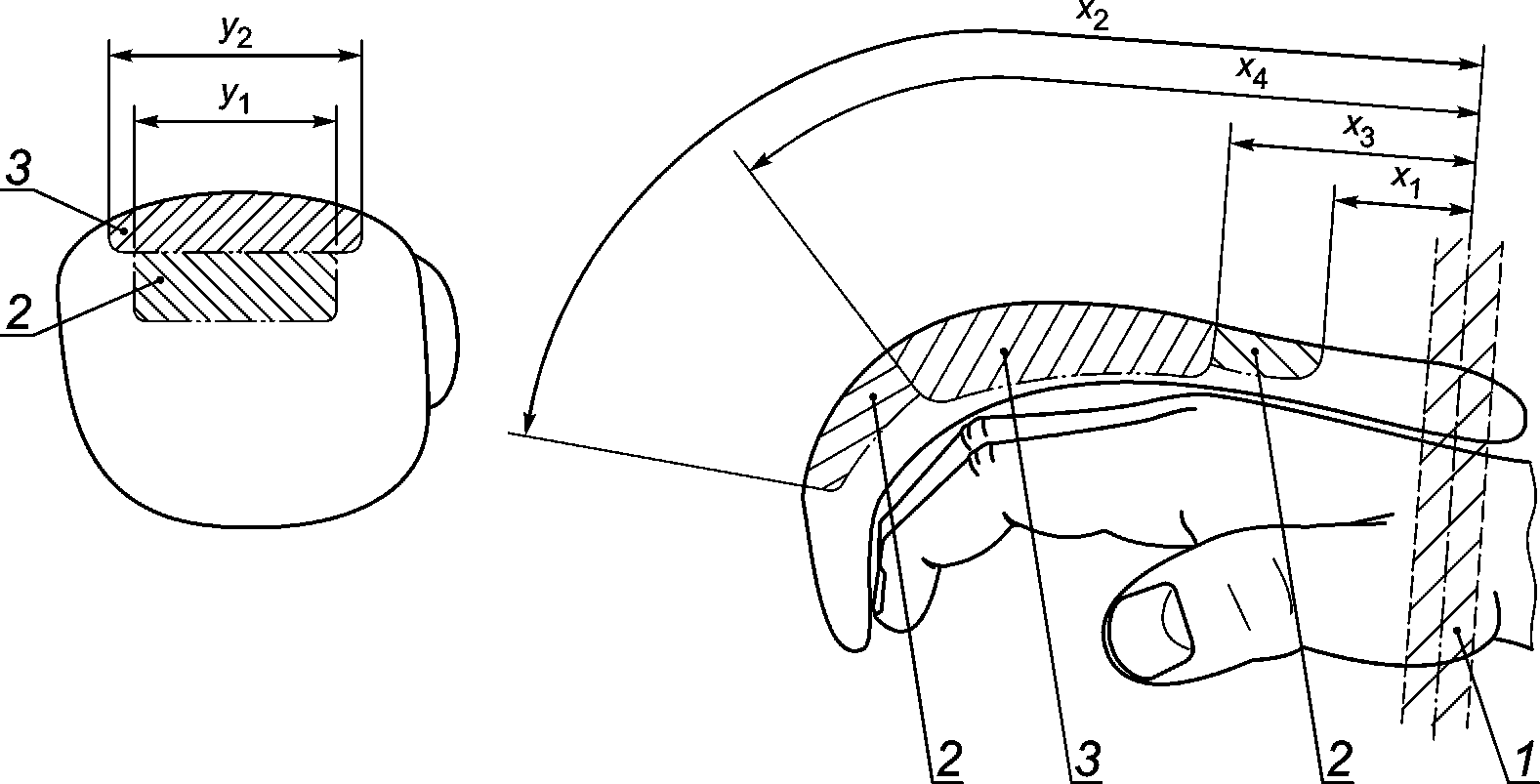

5.5.1.3 Положение зон защиты на экипировке для рук класса Б показано на рисунке 6.
1 - область запястья; 2 - зона защиты 1; 3 - зона защиты 2;
x1, x2, x3, x4, y1, y2, - размеры экипировки для рук

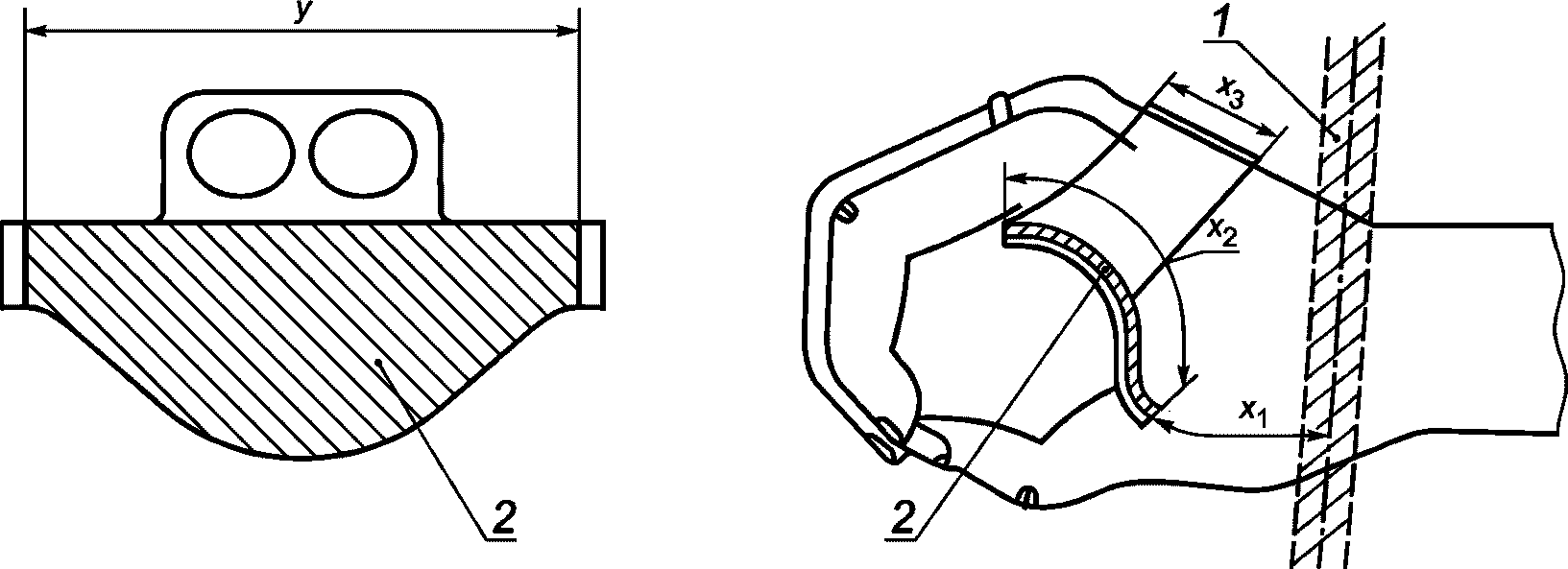

5.5.1.4 Положение зон защиты на экипировке для рук класса В показано на рисунке 7.
1 - область запястья; 2 - зона защиты;
x1, x2, x3, y - размеры экипировки для рук
для ладоней рук класса В

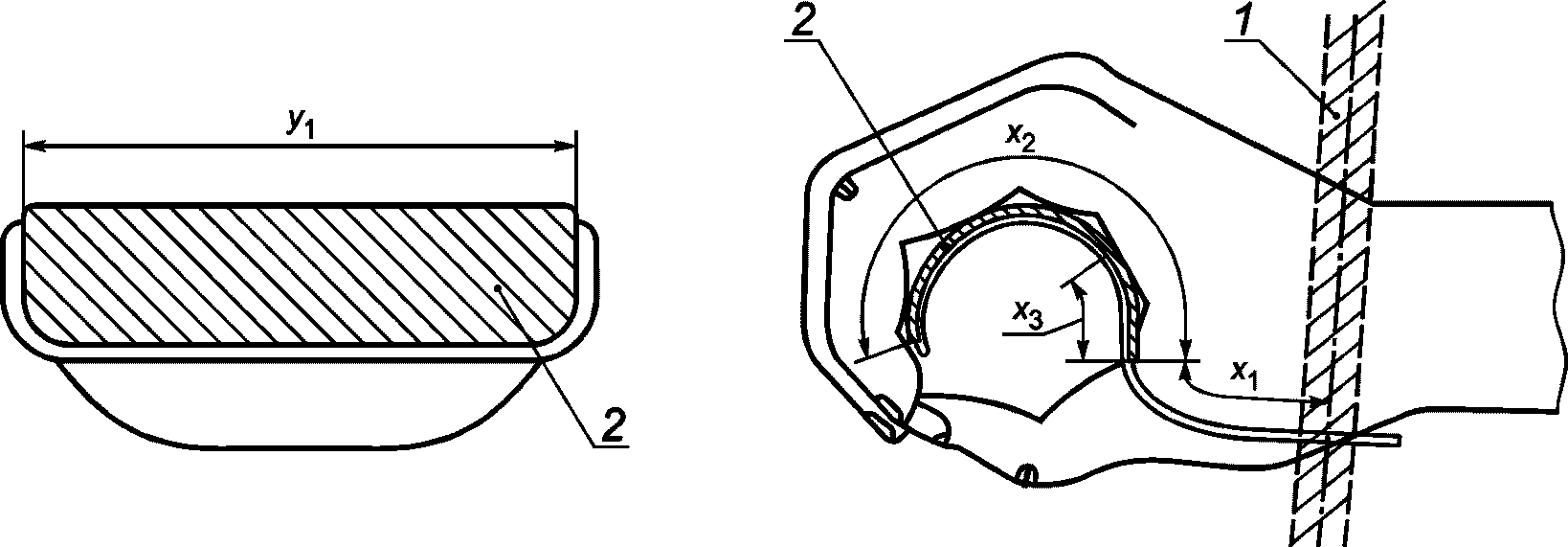

5.5.1.5 Положение зон защиты на экипировке для рук класса Г показано на рисунке 8.
1 - область запястья; 2 - зона защиты;
x1, x2, x3, y - размеры экипировки для рук
для ладоней рук класса Г
5.5.2 Защитная экипировка для ног
![]() 1 - зона защиты; y1, y2 - размеры экипировки
Таблица 5
В миллиметрах
При испытании никакие части наружного контура ног не должны выходить за пределы наружного контура экипировки для ног на виде сбоку.
5.6 Показатели работы при ударе
Экипировку для рук и ног считают отвечающей требованиям настоящего стандарта, если наихудший результат испытаний на удар совпадает с показателями, приведенными в таблице 6.
Таблица 6
для рук и ног на удар
Максимальная пиковая сила должна быть ниже предела, заданного в таблице 6. Для испытания следует выбирать такие места, которые предполагают наихудшие результаты испытаний.
6.1 Отбор образцов
Для проведения испытания отбирают две пары каждого размера.
Количество отбираемых для испытания образцов может быть уменьшено, но при этом должно отражать характеристики всего размерного ряда.
6.2 Кондиционирование
Испытания проводят при температуре (20 +/- 2) °C и относительной влажности (65 +/- 5)%. Перед испытанием образцы выдерживают при этой температуре и влажности не менее 4 ч.
Перед проведением испытаний образцы необходимо почистить три раза в соответствии с инструкцией изготовителя.
6.3 Определение устойчивости окраски к поту
6.3.1 Текстильные материалы
Испытание проводят в соответствии с ГОСТ Р ИСО 105-Е04.
Если образцы экипировки изготовлены из разных текстильных материалов или имеют разный цвет, каждый материал и каждый цвет испытывают отдельно.
6.3.2 Нетекстильные материалы
6.3.2.1 Общие сведения
Если образцы экипировки изготовлены из разных нетекстильных материалов или имеют разный цвет, каждый материал и каждый цвет испытывают отдельно.
Оборудование состоит из следующих компонентов:
- фильтровальной бумаги средней пористости;
- клейкой ленты, бесцветной самоклеящейся пластмассовой ленты шириной 12 мм;
- испытующего раствора, состоящего:
а) из 4,5 г хлорида натрия, NaCl,
б) 0,3 г хлорида калия, KCl,
в) 0,3 г сульфата натрия, Na2SO4,
г) 0,4 г хлорида аммония, NH4Cl,
д) 3,0 г молочной кислоты, CH3·CH(OH)·COOH, с концентрацией приблизительно 90%,
е) 0,2 г мочевины, H2N·CO·NH2,
ж) 1000 см3 дистиллированной воды или воды эквивалентной степени чистоты;
- эксикатора;
- сушильной печи с температурой (40 +/- 2) °C.
6.3.2.2 Проведение испытания
Из фильтровальной бумаги вырезают полоску шириной 15 мм, длиной 80 мм. Пропитывают полоску испытующим раствором.
С помощью клейкой ленты прикрепляют пропитанную полоску фильтровальной бумаги как можно плотнее к образцу. Клейкая лента должна закрывать полоску фильтровальной бумаги в длину и выступать не менее чем на 10 мм с обоих концов полоски.
Подготовленный образец выдерживают в эксикаторе над водой в течение 2 ч при температуре (40 +/- 2) °C. Предварительно эксикатор нагревают до температуры проведения испытания и оставляют в печи на весь период его проведения.
Затем снимают фильтровальную бумагу с образца и осматривают ее на предмет окрашивания.
6.4 Эффективность системы крепления
При испытании крепления экипировка должна быть прикреплена к руке или ноге испытателя с максимальным размером перчатки или ботинка, указанного изготовителем.
Необходимо проверить визуально и/или тактильно, что система крепления не пережимает конечности. Сила в 20 Н должна быть приложена в течение (30 +/- 5) с в каждом месте для испытания и в каждом направлении. Рука или нога не должна смещаться во время испытания.
Места для испытания и направление приложения силы показаны на рисунках 10 - 12.
![]() 1, 2 - контрольные точки и направления приложения силы
для рук классов А и Б
![]() 1, 2 - контрольные точки и направления приложения силы
Рисунок 11 - Направления приложения силы к экипировке
для рук класса В
![]() 1, 2, 3, 4, 5 - направления приложения силы
к экипировке для ног
Определены следующие места для испытаний экипировки:
а) Экипировка для рук:
- точка 1 экипировки классов Б, В: предплечье находится в горизонтальном направлении с прямым запястьем, место для испытания должно соответствовать самому переднему положению экипировки на центральной оси или продолжении центральной оси зоны защиты. Вектор силы направляют вдоль оси предплечья,
- точка 2 расположена в центре зоны защиты (экипировка классов А, В) или в центре зоны защиты 2 (экипировка класса Б) на продольной оси зоны защиты и вблизи кромки зоны защиты на виде спереди. Вектор силы направляют перпендикулярно оси предплечья и параллельно поверхности руки,
- эффективность системы крепления для экипировки класса Г определению не подлежит;
б) Экипировка для ног:
- точка 1: расположена сзади на верхней части экипировки для ног и максимально близко к верхней кромке зоны защиты,
- точка 2: расположена на пяточной части экипировки и максимально близко к нижней кромке зоны защиты,
- точка 3: расположена на внешней стороне стопы ниже голеностопного сустава и максимально близко к нижней кромке зоны защиты,
- точка 4: расположена на вертикали выше оси стопы и пальцев ноги. Вектор силы направляют вертикально к ноге, стоящей на плоской горизонтальной опоре,
- точка 5: расположена в носочной части экипировки для ног. Вектор силы направляют вдоль оси стопы.
Экипировку для ног необходимо возвращать в исходное положение после каждого испытания.
6.5 Показатели работы при ударе
6.5.1 Оборудование

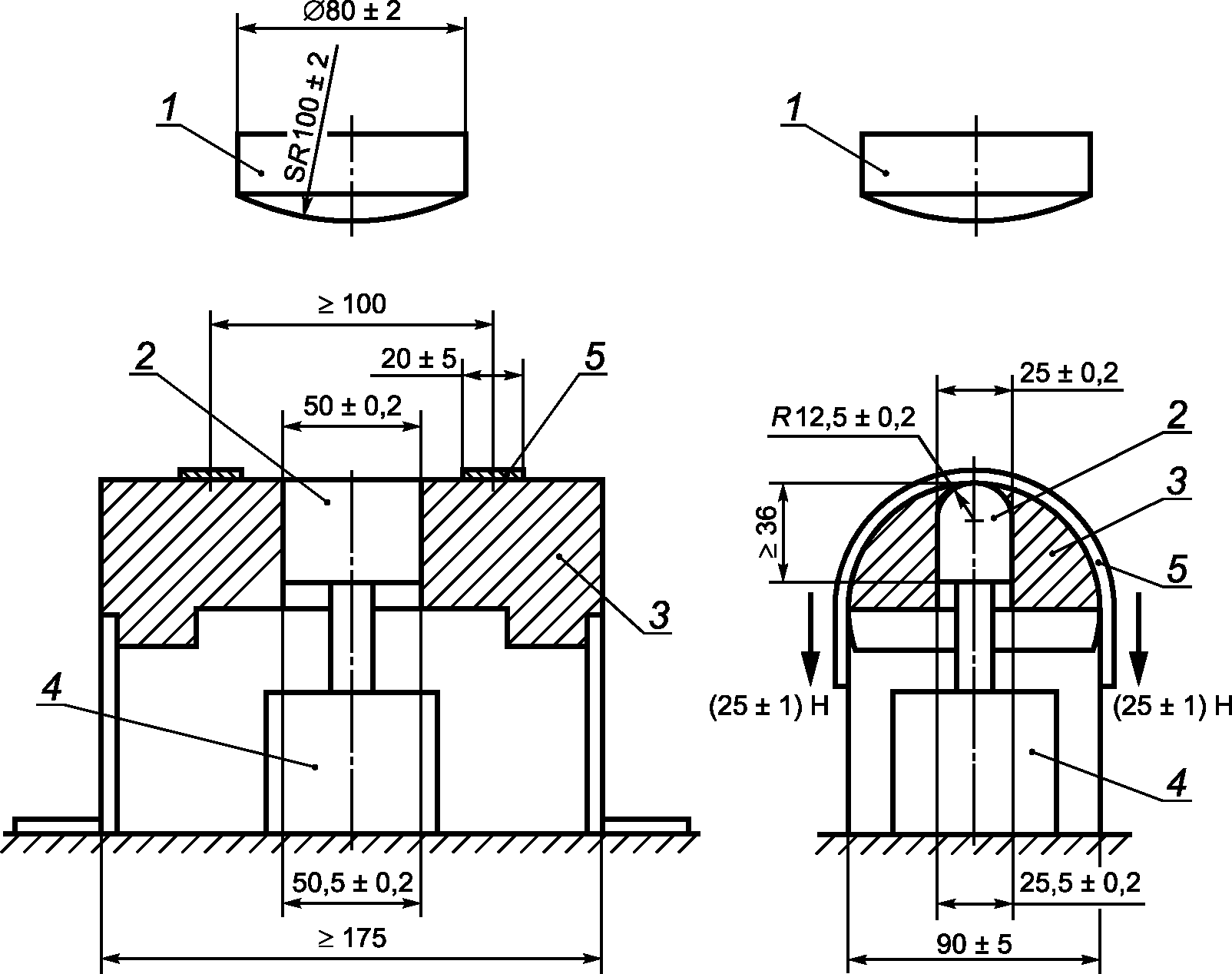

Принцип испытания на удар показан на рисунке 13.
![]() 1 - ударник; 2 - наковальня; 3 - несущая опора;
4 - датчик ударной нагрузки; 5 - ремешки
для рук и ног
6.5.1.1 В качестве несущей опоры образца используют горизонтальный жесткий полуцилиндр длиной не менее 175 мм и диаметром (90 +/- 5) мм, изготовленный из стали, алюминия, дерева или жесткого пластика. Наковальня шириной 25 мм и длиной 50 мм с радиусом выпуклости верхней поверхности 12,5 мм должна быть установлена на датчике ударной нагрузки.
6.5.1.2 Наковальню устанавливают в центре отверстия на горизонтальной цилиндрической несущей опоре. Верхнюю кромку наковальни располагают на одном уровне с цилиндрической несущей опорой. Два ремешка для крепления образца к цилиндрической несущей опоре шириной по (20 +/- 5) мм и с расстоянием между их осевыми линиями 100 мм должны быть нагружены силой в 50 Н. Если образец для испытания располагают на расстоянии менее 50 мм от верхней или нижней кромки зоны защиты, то он может быть закреплен только одним ремешком и подвергнут воздействию силы в 50 Н.
6.5.1.3 Ударник должен иметь массу (2,500 +/- 0,025) кг и цилиндрическую форму диаметром (80 +/- 2) мм. Ударная поверхность - выпуклая, с радиусом закругления (100 +/- 2) мм.
Ударнику должно быть обеспечено падение вдоль вертикальной оси наковальни с допуском +/- 2 мм. Ударник следует направлять так, чтобы его скорость всегда была не менее 95% скорости свободного падения.
Необходимо иметь устройство для измерения скорости ударника в этой точке при ускорении. Для измерения максимальной пиковой силы следует применять электронный измерительный прибор со следующими характеристиками:
- минимальная частота измерений - 2000 Гц;
- класс точности датчика ударной нагрузки - 2%;
- максимальная нагрузка - 10 кН.
6.5.2 Порядок проведения испытаний
Экипировку для рук или ног закрепляют с помощью ремешков на цилиндрической несущей опоре так, чтобы место для испытания находилось выше центра наковальни. Перед испытанием экипировки для рук все части, закрывающие руку со стороны ладони, следует убрать, на несущей опоре размещают только наружную часть экипировки.
Экипировку для рук следует размещать так, чтобы ее длинная ось была перпендикулярна длинной оси цилиндрической несущей опоры.
Перед испытанием экипировки для ног ее следует прикрепить к ноге человека с максимальным размером обуви в диапазоне размеров, указанных в представляемой изготовителем информации.
Проверяют самые слабые точки, отмечают их и снимают экипировку с ноги. Для размещения экипировки на несущей опоре в непосредственном контакте с наковальней в том же положении, что и на ноге, экипировка может быть разрезана. Разрезы выполняют не ближе 30 мм от мест, подвергающихся испытанию. Каждый раз при установке экипировки в нужное положение ее перемещают на несущем цилиндре.
Место для испытания должно располагаться не ближе 20 мм от границы зоны защиты. Его выбирают так, чтобы можно было найти самые слабые места на экипировке.
Выполняют по три удара с одинаковой силой в каждое из соответствующих мест с интервалом (60 +/- 20) с. Расстояние между местами, подвергнутыми испытанию, должно составлять не менее 80 мм. Если точки удара находятся на расстоянии меньше 80 мм друг от друга, то испытывают две однотипные экипировки одновременно.
6.6 Зона защиты
6.6.1 Защитная экипировка для рук
Размеры зоны защиты следует определять на наружной поверхности ненагруженной экипировки для рук в ее естественной форме. При этом необходимо использовать шаблон для каждого размера и типа экипировки. Конструкция шаблонов должна обеспечивать плотное прилегание к поверхности экипировки. Шаблон размещают на зоне защиты, указанной изготовителем, для определения выполнения требований к форме и размеру. Необходимо, чтобы размер шаблона соответствовал минимальным габаритам зоны защиты.
При испытании шаблон должен обеспечивать контроль контура средства защиты руки. Размеры зоны защиты в его продольном направлении определяют, отмечая положение перпендикулярных кромок на поверхности экипировки для рук. Размеры зоны защиты в перпендикулярных направлениях определяют с помощью вертикальной проекции длинной кромки шаблона на поверхность экипировки для рук.
6.6.2 Защитная экипировка для ног
Для определения размеров зоны защиты экипировки для ног испытательное оборудование не применяют. Экипировку для ног фиксируют на ноге испытателя с максимальным размером обуви, указанным изготовителем. Испытатель должен стоять прямо на обеих ногах на плоской поверхности. При визуальном осмотре и, если необходимо, с помощью прямоугольного шаблона следует определить по всей длине кромки защитной экипировки, выступают ли части ноги наружу за контур экипировки в вертикальной проекции ноги. С применением подходящего измерительного устройства фиксируют размеры y1 и y2 на наружной поверхности экипировки, сверяя их с указанными в таблице 5. Затем проводят две линии на уровне y1 и y2 параллельно плоской поверхности по всей окружности экипировки.
Экипировка должна иметь хорошо читаемую и долговечную маркировку, содержащую следующие сведения:
- название или торговую марку изготовителя или его представителя и их почтовые адреса;
- обозначение экипировки, коммерческое наименование;
- размер;
- обозначение стандарта;
- указание левого и правого изделия;
- месяц и год изготовления;
- пиктограмму, указывающую на необходимость ознакомиться с инструкцией изготовителя.
Изготовитель поставляет экипировку с руководством по эксплуатации.
Документ должен содержать следующие сведения на официальном языке страны, в которой продается экипировка:
- информацию, указанную в разделе 7, кроме даты изготовления;
- адрес изготовителя или его уполномоченного представителя;
- разъяснение защитных свойств экипировки;
- инструкцию по выбору правильного размера и подгонке;
- детали размера экипировки, относящиеся к параметрам тела пользователя;
- указание зоны защиты на экипировке;
- инструкцию по правильному закреплению и регулированию экипировки для предупреждения смещения во время эксплуатации;
- основания для принятия решения о том, что экипировка перестала обеспечивать необходимую защиту из-за повреждения, старения или износа;
- предупреждение о возможном воздействии внешней среды, загрязнении или неправильной эксплуатации, способных существенно ухудшить защитные свойства экипировки;
- предупреждение о том, что экипировка не обеспечивает полной защиты от травм;
- инструкцию по чистке.
Изготовитель должен привести сведения о возможности использования экипировки вместе с другими видами средств защиты или об ограничениях, если таковые имеются.
