"ГОСТ Р 58834-2020. Национальный стандарт Российской Федерации. Автомобильные транспортные средства. Бортовые системы помощи водителю. Общие технические требования к компонентам и методы испытаний"
(утв. и введен в действие Приказом Росстандарта от 07.10.2020 N 758-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 056 "Дорожный транспорт"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 октября 2020 г. N 758-ст

4 ВВЕДЕН ВПЕРВЫЕ

Бортовые системы помощи водителю предназначены для помощи водителям транспортных средств категорий M и N, обладающих уровнями автоматизации 0 - 2 по ГОСТ Р 58823, при решении им задач управления и принятия своевременных решений по осуществлению управляющих воздействий на органы управления рассматриваемого транспортного средства, а также для автоматического осуществления управляющих воздействий с целью повышения безопасности дорожного движения.

В настоящем стандарте рассматриваются такие компоненты бортовых систем помощи водителю, как видеокамеры и радары (в совокупности - компоненты обнаружения) и блоки управления.

Компоненты обнаружения обеспечивают обнаружение целевых объектов и препятствий на пути движения рассматриваемого транспортного средства.

В блоках управления на основе данных, поступивших от компонентов обнаружения, осуществляется анализ дорожной обстановки и действий водителя, после чего при необходимости в бортовых системах помощи водителю, оснащенных функцией воздействия на органы управления рассматриваемого транспортного средства (рулевое управление, тормозную систему, органы управления двигателем), формируются сигналы для соответствующих органов управления.

Настоящий стандарт распространяется на компоненты бортовой системы помощи водителю (далее - БСПВ) транспортных средств (далее - ТС) категорий M и N в соответствии с [1], обладающих уровнями автоматизации 0 - 2 по ГОСТ Р 58823, и устанавливает общие требования к базовым компонентам БСПВ (блок управления, видеокамеры и радары) и методы их испытаний.

Настоящий стандарт не распространяется на компоненты ТС, обладающих системами автоматизированного управления с уровнями автоматизации 3 - 5, в которых решение задач обнаружения и реагирования на объекты и ситуации, а также части или полного объема задач управления возложено на систему автоматизированного управления. Настоящий стандарт не распространяется на лидары и ультразвуковые датчики.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.308 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы ускоренных коррозионных испытаний

ГОСТ 12.1.003 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 12.1.004 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.2.007.0 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 15.009 Система разработки и постановки продукции на производство. Непродовольственные товары народного потребления

ГОСТ 27.003 Надежность в технике. Состав и общие правила задания требований по надежности

ГОСТ 9142 Ящики из гофрированного картона. Общие технические условия

ГОСТ 14254 (60529:2013) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ 15150 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 16019-2001 Аппаратура сухопутной подвижной радиосвязи. Требования по стойкости к воздействию механических и климатических факторов и методы испытаний

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 28213 (МЭК 68-2-27-87) Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Ea и руководство: Одиночный удар

ГОСТ 30378/ГОСТ Р 50607 Совместимость технических средств электромагнитная. Электрооборудование автомобилей. Помехи от электростатических разрядов. Требования и методы испытаний

ГОСТ 30630.1.2 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на воздействие вибрации

ГОСТ 30630.1.9 Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Особенности цифрового управления испытаниями на воздействие широкополосной случайной вибрации

ГОСТ 33757 Поддоны плоские деревянные. Технические условия

ГОСТ 33991 Электрооборудование автомобильных транспортных средств. Электромагнитная совместимость. Помехи в цепях. Требования и методы испытаний

ГОСТ Р 50905 Автотранспортные средства. Электронное оснащение. Общие технические требования

ГОСТ Р 51317.4.3 (МЭК 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний

ГОСТ Р 51317.4.5 (МЭК 61000-4-5-95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

ГОСТ Р 51684 Методы испытаний на стойкость к климатическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытание на давление воздуха или другого газа

ГОСТ Р 52230-2004 Электрооборудование автотракторное. Общие технические условия

ГОСТ Р 53189 (МЭК 60068-2-80:2005) Методы испытаний на стойкость к механическим внешним воздействующим факторам машин, приборов и других технических изделий. Испытания на вибрацию с воспроизведением воздействий нескольких типов

ГОСТ Р 58823 Автомобильные транспортные средства. Системы автоматизации вождения. Классификация и определения

ГОСТ Р ИСО 2859-1 Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества

ГОСТ Р ИСО 26262-1 Дорожные транспортные средства. Функциональная безопасность. Часть 1. Термины и определения

ГОСТ Р ИСО 26262-2 Дорожные транспортные средства. Функциональная безопасность. Часть 2. Менеджмент функциональной безопасности

ГОСТ Р ИСО 26262-3 Дорожные транспортные средства. Функциональная безопасность. Часть 3. Стадия формирования концепции

ГОСТ Р ИСО 26262-4 Дорожные транспортные средства. Функциональная безопасность. Часть 4. Разработка изделия на уровне системы

ГОСТ Р ИСО 26262-5 Дорожные транспортные средства. Функциональная безопасность. Часть 5. Разработка аппаратных средств изделия

ГОСТ Р ИСО 26262-6 Дорожные транспортные средства. Функциональная безопасность. Часть 6. Разработка программного обеспечения изделия

ГОСТ Р ИСО 26262-7 Дорожные транспортные средства. Функциональная безопасность. Часть 7. Производство и эксплуатация

ГОСТ Р ИСО 26262-8 Дорожные транспортные средства. Функциональная безопасность. Часть 8. Вспомогательные процессы

ГОСТ Р ИСО 26262-9 Дорожные транспортные средства. Функциональная безопасность. Часть 9. Анализ уровня полноты безопасности автомобиля и анализ безопасности автомобиля

ГОСТ Р ИСО 26262-10 Дорожные транспортные средства. Функциональная безопасность. Часть 10. Руководящие указания по ИСО 26262

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 рассматриваемое транспортное средство; РТС: ТС категорий M или N, обладающее уровнем автоматизации 0, 1 или 2 и оборудованное БСПВ.

Примечание - Уровни автоматизации - в соответствии с [1] и ГОСТ Р 58823.

3.2 бортовая система помощи водителю; БСПВ: Электронная система помощи водителю ТС, находящаяся на ТС.

3.3 целевой объект; ЦО: Пешеход, велосипедист, механическое ТС (мотоцикл, легковой автомобиль, грузовой автомобиль), находящиеся в неподвижном или движущемся состоянии, а также здания, сооружения и объекты инфраструктуры, находящиеся в пределах дальности обнаружения компонентов обнаружения БСПВ.

3.4 объект инфраструктуры: Дорожный знак, светофор или линия дорожной разметки.

3.5 компонент: Составная часть (блок управления, видеокамера, радар) БСПВ, осуществляющая одну из ее функций.

3.6 компонент обнаружения; КО: Видеокамера или радар, входящий в состав БСПВ.

3.7 неисправность компонента: Устойчивое состояние компонента БСПВ, характеризующееся невозможностью осуществления его функций и продолжающееся до осуществления ремонтных или сервисных воздействий.

3.8 программа испытаний: Программа функциональных или стендовых испытаний компонента БСПВ.

3.9 дальность обнаружения: Расстояние от КО до ЦО, на котором КО способен обнаружить ЦО, обладающий заданными параметрами, исходя из параметров ЦО и условий окружающей среды, указанных в технической спецификации на КО.

В настоящем стандарте использованы следующие сокращения:

БУ - блок управления БСПВ;

ВК - видеокамера;

ГСМ - горюче-смазочные материалы;

ГРИП - глубина резко изображаемого пространства;

КД - конструкторская документация;

ЛЭП - линия(и) электропередач;

МБЭК - малая безэховая камера;

ПК - персональный компьютер;

ПО - программное обеспечение;

ПЭМ - поперечная электромагнитная мода (волна);

РВВ - регламентированные вредные вещества;

СКО - среднеквадратическое отклонение ошибок;

СТК - служба технического контроля;

ТУ - технические условия;

ЭМС - электромагнитная совместимость;

ЭПР - эффективная поверхность рассеивания;

ADAS - усовершенствованная система помощи водителю РТС;

IP - Международные коды защиты.

5.1.1.1 БУ должен соответствовать требованиям, приведенным в настоящем стандарте.

5.1.1.2 БУ должен соответствовать требованиям нормативных документов, конструкторской и договорной документации, согласованной между изготовителем и потребителем.

5.1.1.3 БУ относится к изделиям непрерывного длительного применения, конкретного назначения, необслуживаемым, невосстанавливаемым (неремонтируемым), вида I по ГОСТ 27.003, исполнения S1 по ГОСТ Р 52230.

5.1.1.4 БУ должен обеспечивать функциональную безопасность ТС в соответствии с ГОСТ Р ИСО 26262-1 - ГОСТ Р ИСО 26262-10.

5.1.1.5 Документация на БУ должна соответствовать требованиям стандартов, разрешенных к применению на предприятии-разработчике (изготовителе), а также договору на поставку продукции.

5.1.1.6 БУ следует изготавливать по технологическому процессу, утвержденному в установленном порядке, предусматривающему необходимый контроль изделий на всех стадиях технологического процесса с применением статистических методов управления процессами.

5.1.1.7 БУ должен обеспечивать номинальные значения параметров при нормальных значениях климатических факторов внешней среды по ГОСТ Р 52230:

- температура окружающего воздуха (25 +/- 10) °C;

- относительная влажность от 45% до 80%;

- атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).

5.1.1.8 БУ размещают внутри салона РТС, и он не должен быть подвержен воздействию прямого солнечного излучения.

5.1.1.9 Контрольные образцы внешнего вида должны быть утверждены изготовителем и согласованы с потребителем.

5.1.1.10 Контрольные образцы следует хранить в условиях, обеспечивающих сохранность их качества и внешнего вида в соответствии с требованиями настоящего стандарта.

5.1.1.11 Контрольные образцы внешнего вида БУ должны соответствовать требованиям ГОСТ 15.009.

5.1.2.1 Габаритные, установочные и присоединительные размеры БУ должны быть согласованы с автопроизводителем.

5.1.2.2 Внешний вид БУ должен соответствовать согласованной с автопроизводителем математической модели.

5.1.2.3 После испытаний БУ на безотказность, на воздействие механических, климатических факторов и агрессивных сред на нем не должно быть:

- сколов и отслоения покрытий;

- механических повреждений конструкции;

- ослабления резьбовых и клеевых соединений;

- следов коррозии на контактах разъема.

БУ должен сохранять работоспособность и соответствовать функциональному классу A (см. [2]) после воздействия ударных нагрузок полусинусоидального импульса с ускорением 500 м/с² согласно ГОСТ 28213 и длительностью 6 мс (см. [3]) в количестве 10 повторений для каждой плоскости БУ.

БУ должен сохранять работоспособность и соответствовать заданному функциональному классу (см. [2]) после воздействия следующих видов вибрационных нагрузок:

- синусоидальных вибраций (вибраций двигателя) согласно ГОСТ Р 53189 от 100 до 440 Гц и амплитудой ускорения от 100 до 200 м/с² (см. [3]) в течение 22 ч для каждой плоскости БУ;

- случайных вибраций (вибраций двигателя) согласно ГОСТ 30630.1.9 от 10 до 2000 Гц и СКО 181 м/с² (см. [3]) в течение 22 ч для каждой плоскости БУ;

- синусоидальных вибраций (вибраций коробки передач) согласно ГОСТ 30630.1.2 от 100 до 440 Гц и амплитудой ускорения от 30 до 60 м/с² (см. [3]) в течение 22 ч для каждой плоскости БУ;

- случайных вибраций (вибраций коробки передач) согласно ГОСТ 30630.1.9 от 10 до 2000 Гц и СКО 96,6 м/с² (см. [3]) в течение 22 ч для каждой плоскости БУ;

- синусоидальных вибраций (вибраций гибкого впускного трубопровода) согласно ГОСТ 30630.1.2 от 100 до 1500 Гц и амплитудой ускорения от 80 до 180 м/с² (см. [3]) в течение 22 ч для каждой плоскости БУ;

- случайных вибраций (вибраций кузова ТС) согласно ГОСТ 30360.1.9 от 10 до 1000 Гц и СКО 27,1 м/с² (см. [3]) в течение 8 ч для каждой плоскости БУ;

- случайных вибраций (вибраций неподрессоренных масс) согласно ГОСТ 30630.1.9 от 10 до 1000 Гц и СКО 107,3 м/с² (см. [3]) в течение 8 ч для каждой плоскости БУ.

БУ должен выдерживать воздействие максимальной рабочей температуры 65 °C в течение 96 ч (см. [4]).

БУ должен выдерживать воздействие минимальной рабочей температуры минус 40 °C в течение 24 ч (см. [4]).

5.1.7.1 БУ должен выдерживать воздействие медленных температурных циклов в диапазоне температур от минус 40 °C до 85 °C (см. [4]).

5.1.7.2 БУ должен выдерживать воздействие быстрых температурных циклов в диапазоне температур от минус 40 °C до 85 °C (см. [4]).

5.1.8.1 БУ должен выдерживать воздействие циклического изменения температуры влажной теплой среды (см. [4]):

- при изменении температуры от 25 °C до 55 °C и влажности от 90% до 100% - шесть циклов;

- при изменении температуры от 25 °C до 80 °C и влажности от 50% до 100% - пять циклов.

5.1.8.2 БУ должен выдерживать воздействие влажной теплой среды в стабильном режиме в течение 21 дня при температуре 40 °C и относительной влажности окружающего воздуха 85% (см. [4]).

Степень защиты от проникновения внутрь корпуса БУ посторонних предметов и воды должна соответствовать требованиям автопроизводителей.

5.1.10.1 Номинальное напряжение питания должно быть 12 В либо 24 В в зависимости от исполнения.

5.1.10.2 Рабочий диапазон напряжения питания по ГОСТ Р 52230 - от 9 до 16 В для 12-вольтного исполнения и от 19,5 В до 30 В для 24-вольтного исполнения.

5.1.10.3 Максимальный ток потребления во включенном состоянии - не более 7,5 А для 12-вольтного исполнения и не более 4 А - для 24-вольтного исполнения.

Уровень собственных помех и устойчивости к воздействию внешних помех должен соответствовать требованиям изготовителей ТС.

5.1.12.1 БУ должен удовлетворять требованиям ГОСТ 30378 по устойчивости к прямому (контактному) электростатическому разряду. Параметры испытательного воздействия и требования по устойчивости приведены в таблице 1.

5.1.12.2 БУ должен удовлетворять требованиям ГОСТ 30378 по устойчивости к воздушному электростатическому разряду. Параметры испытательного воздействия и требования по устойчивости приведены в таблице 2.

БУ должен быть устойчив к воздействию (при распылении и протирке) следующих химических веществ (см. [5]):

- внутреннего очистителя (DC);

- очистителя окон (DD);

- ацетона (DG);

- очистителя с аммонием (DJ);

- денатурата (DK);

- испарения (EB);

- косметических продуктов (EC);

- освежителя (ED).

БУ должен сохранять работоспособность после воздействия нейтрального соляного тумана по ГОСТ 9.308 в течение 48 ч (см. также [4]).

Требования к надежности БУ определяются по согласованию с изготовителями ТС.

5.1.16.1 Применяемые материалы и покрытия должны удовлетворять требованиям [6] и [7] и не должны содержать тяжелых металлов: свинца Pb, ртути Hg, кадмия Cd, шестивалентного хрома Cr(VI).

5.1.16.2 Применение РВВ в материалах и покрытиях, кроме случаев, разрешающих РВВ для ТС, не допускается.

5.2.1.1 ВК должна обеспечивать визуальное наблюдение за обстановкой перед РТС.

5.2.1.2 ВК должна соответствовать требованиям, приведенным в настоящем стандарте.

5.2.1.3 ВК должна соответствовать требованиям нормативных документов, конструкторской и договорной документации, согласованной изготовителем с потребителем.

5.2.1.4 ВК должна соответствовать требованиям, предъявляемым к изделиям, изготавливаемым в климатическом исполнении, соответствующем климатическому исполнению РТС, на которое она устанавливается, по ГОСТ 15150 (категория размещения 2.1).

5.2.1.5 ВК относится к необслуживаемым, неремонтируемым изделиям конкретного назначения группы I, вида 1 по ГОСТ 27.003.

5.2.1.6 Документация на ВК должна соответствовать требованиям стандартов, разрешенных к применению на предприятии-разработчике (изготовителе), а также в договоре на поставку продукции.

5.2.1.7 ВК изготовляют по технологическому процессу, утвержденному в установленном порядке, предусматривающему необходимый контроль изделий на всех стадиях технологического процесса с применением статистических методов управления процессами.

5.2.1.8 ВК должна обеспечивать номинальные значения параметров при нормальных значениях климатических факторов внешней среды по ГОСТ Р 52230:

- температура окружающего воздуха (25 +/- 10) °C;

- относительная влажность от 45% до 80%;

- атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).

5.2.1.9 Контрольные образцы внешнего вида ВК должны быть утверждены изготовителем и согласованы с потребителем.

5.2.1.10 Контрольные образцы ВК должны храниться в условиях, обеспечивающих сохранность их качества и внешнего вида, и соответствовать требованиям ГОСТ 15.009.

5.2.2.1 Внешний вид ВК должен соответствовать согласованной с изготовителем ТС математической модели.

5.2.2.2 Присоединительные размеры корпуса должны обеспечивать возможность крепления ВК в зоне, охватываемой стеклоочистителями стекла ветрового окна РТС.

5.2.2.3 Корпус ВК и его разъем должны выдерживать без повреждений приложение вдавливающей и растягивающей силы вдоль оси штекеров 120 Н.

5.2.2.4 После испытаний ВК на безотказность, на воздействие механических, климатических факторов и агрессивных сред на нем не должно наблюдаться:

- сколов и отслоения покрытий;

- механических повреждений конструкции;

- ослабления резьбовых и клеевых соединений;

- следов коррозии на контактах разъема.

ВК должна сохранять работоспособность и соответствовать функциональному классу A (см. [2]) после воздействия ударных нагрузок полусинусоидального импульса с ускорением 500 м/с² согласно ГОСТ 28213 и длительностью 6 мс (см. [3]) в количестве 10 повторений для каждой плоскости ВК.

ВК должна сохранять работоспособность и соответствовать заданному функциональному классу (см. [2]) после воздействия следующих видов вибрационных нагрузок:

- синусоидальных вибраций (вибраций двигателя) согласно ГОСТ Р 53189 от 100 до 440 Гц и амплитудой ускорения от 100 до 200 м/с² (см. [3]) в течение 22 ч для каждой плоскости ВК;

- случайных вибраций (вибраций двигателя) согласно ГОСТ 30630.1.9 от 10 до 2000 Гц и СКО 181 м/с² (см. [3]) в течение 22 ч для каждой плоскости ВК;

- синусоидальных вибраций (вибраций коробки передач) согласно ГОСТ 30630.1.2 от 100 до 440 Гц и амплитудой ускорения от 30 до 60 м/с² (см. [3]) в течение 22 ч для каждой плоскости ВК;

- случайных вибраций (вибраций коробки передач) согласно ГОСТ 30630.1.9 от 10 до 2000 Гц и СКО 96,6 м/с² (см. [3]) в течение 22 ч для каждой плоскости ВК;

- синусоидальных вибраций (вибраций гибкого впускного трубопровода) согласно ГОСТ 30630.1.2 от 100 до 1500 Гц и амплитудой ускорения от 80 до 180 м/с² (см. [3]) в течение 22 ч для каждой плоскости ВК;

- случайных вибраций (вибраций кузова РТС) согласно ГОСТ 30630.1.9 от 10 до 1000 Гц и СКО 27,1 м/с² (см. [3]) в течение 8 ч для каждой плоскости ВК;

- случайных вибраций (вибраций неподрессоренных масс) согласно ГОСТ 30630.1.9 от 10 до 1000 Гц и СКО 107,3 м/с² (см. [3]) в течение 8 ч для каждой плоскости ВК.

ВК должна выдерживать воздействие максимальной рабочей температуры 85 °C в течение 96 ч (см. [4]).

ВК должна выдерживать воздействие минимальной рабочей температуры минус 40 °C в течение 24 ч (см. [4]).

5.2.7.1 ВК должна выдерживать воздействие медленных температурных циклов в диапазоне температур от минус 40 °C до 85 °C (см. [4]).

5.2.7.2 ВК должна выдерживать воздействие быстрых температурных циклов в диапазоне температур от минус 40 °C до 85 °C (см. [4]).

5.2.8.1 ВК должна выдерживать воздействие циклического изменения температуры влажной теплой среды (см. [4]):

- при изменении температуры от 25 °C до 55 °C и влажности от 90% до 100% - шесть циклов;

- при изменении температуры от 25 °C до 80 °C и влажности от 50% до 100% - пять циклов.

5.2.8.2 ВК должна выдерживать воздействие влажной теплой среды в стабильном режиме в течение 21 дня при температуре 40 °C и относительной влажности окружающего воздуха 85% (см. [4]).

Степень защиты от проникновения внутрь корпуса ВК посторонних предметов и воды должны соответствовать требованиям автопроизводителей.

5.2.10.1 Требования к электрическим характеристикам ВК должны соответствовать требованиям изготовителей ТС, а при отсутствии таких требований - требованиям 5.2.10.2 - 5.2.10.4.

5.2.10.2 Номинальное напряжение питания - 12 В либо 24 В в зависимости от исполнения.

5.2.10.3 Рабочий диапазон напряжения питания по ГОСТ Р 52230 - от 9 до 16 В для 12-вольтного исполнения и от 19,5 до 30 В для 24-вольтного исполнения.

5.2.10.4 Максимальный ток потребления во включенном состоянии - не более 7,5 А для 12-вольтного исполнения и не более 4 А для 24-вольтного исполнения.

5.2.11.1 Уровень собственных помех от ВК и ее устойчивость к воздействию внешних помех определяются в соответствии с требованиями изготовителей ТС, а при отсутствии таких требований - требованиям 5.2.11.2 - 5.2.11.6.

5.2.11.2 ВК должна удовлетворять требованиям ГОСТ 33991 по уровню излучаемых помех при помехах от емкостных и индуктивных перегрузок в сигнальных бортовых цепях в соответствии с таблицами 3 и 4.

5.2.11.3 Максимальный уровень импульсных помех, создаваемых изделием на выводах питания, не должен превышать предельных значений, указанных в таблице 5.

5.2.11.4 ВК должна удовлетворять требованиям по устойчивости к электромагнитному полю частотой 50 Гц, модулирующего поле под ЛЭП, в соответствии с таблицей 6.

5.2.11.5 ВК должна удовлетворять требованиям по устойчивости к импульсному (импульс положительного и отрицательного заряда) электромагнитному полю, моделирующему разряд молнии, в соответствии с таблицей 7.

5.2.11.6 ВК и РТС, оснащенное ВК, должны удовлетворять требованиям [8].

5.2.12.1 ВК должна удовлетворять требованиям ГОСТ 30378 по устойчивости к прямому (контактному) электростатическому разряду. Параметры испытательного воздействия и требования по устойчивости приведены в таблице 8.

5.2.12.2 ВК должна удовлетворять требованиям ГОСТ 30378 по устойчивости к воздушному электростатическому разряду. Параметры испытательного воздействия и требования по устойчивости приведены в таблице 9.

ВК должна быть устойчива к воздействию (при распылении и протирке) следующих химических веществ (см. [5]):

- внутреннего очистителя (DC);

- очистителя окон (DD);

- ацетона (DG);

- очистителя с аммонием (DJ);

- денатурата (DK);

- испарения (EB);

- косметических продуктов (EC);

- освежителя (ED).

ВК должна сохранять работоспособность после воздействия нейтрального соляного тумана по ГОСТ 9.308 в течение 48 ч (см. также [4]).

Требования к надежности ВК должны соответствовать требованиям изготовителей ТС.

5.2.16.1 Применяемые материалы и покрытия должны удовлетворять требованиям [6] и [7] и не должны содержать тяжелых металлов: свинца Pb, ртути Hg, кадмия Cd, шестивалентного хрома Cr(VI).

5.2.16.2 Применение РВВ в материалах и покрытиях, кроме случаев, разрешающих РВВ для ТС, не допускается.

5.3.1.1 Радары должны соответствовать требованиям ГОСТ Р 52230, ГОСТ Р 50905, настоящего стандарта и КД.

5.3.1.2 Радары должны соответствовать требованиям нормативных документов, конструкторской и договорной документации, согласованной между изготовителем и потребителем.

5.3.1.3 По устойчивости к климатическим воздействиям радары относятся к категории размещения 1.1 и соответствуют климатическому исполнению "У" по ГОСТ 15150 и ГОСТ Р 50905.

Режим работы радаров - продолжительный номинальный S1 по ГОСТ Р 50905.

5.3.1.4 Радары следует изготавливать по технологическому процессу, утвержденному в установленном порядке, предусматривающему их необходимый контроль на всех стадиях технологического процесса с применением статистических методов управления процессами.

5.3.1.5 Каждый радар должен обеспечивать номинальные значения параметров при нормальных значениях климатических факторов внешней среды по ГОСТ Р 52230:

- температура окружающего воздуха (25 +/- 10) °C;

- относительная влажность от 45% до 80%;

- атмосферное давление от 84,0 до 106,7 кПа (от 630 до 800 мм рт. ст.).

5.3.2.1 Габаритные, установочные и присоединительные размеры радаров должны быть согласованы с изготовителем ТС.

5.3.2.2 Внешний вид радара должен соответствовать согласованной с автопроизводителем математической модели.

5.3.2.3 Контрольные образцы внешнего вида должны утверждаться изготовителем и согласовываться с потребителем.

5.3.2.4 Контрольные образцы следует хранить в условиях, обеспечивающих сохранность их качества и внешнего вида в соответствии с требованиями настоящего стандарта.

5.3.2.5 Контрольные образцы внешнего вида должны соответствовать требованиям ГОСТ 15.009.

5.3.2.6 После испытаний радара на безотказность, на воздействие механических, климатических факторов и агрессивных сред на нем не должно наблюдаться:

- сколов и отслоения покрытий;

- механических повреждений конструкции;

- ослабления резьбовых и клеевых соединений;

- следов коррозии на контактах разъема.

Радары должны включать в себя следующие основные конструктивные элементы:

а) корпус;

б) антенну;

в) приемо-передающий модуль диапазоном от 76 до 81 ГГц.

Примечание - Допускается объединение элементов, приведенных в перечислениях б) и в), в одном корпусе.

5.3.4.1 Электрическая прочность изоляции радара должна выдерживать без пробоя и поверхностного перекрытия воздействие синусоидального переменного тока частотой 50 Гц в течение 1 мин напряжения не менее 550 В по ГОСТ Р 52230-2004 (пункт 4.15.1).

5.3.4.2 Конструкция радара должна исключать возможность его возгорания или возгорания окружающих его деталей при коротком замыкании в цепи нагрузки.

5.3.4.3 Падение напряжения на контактах радара при токе 10 мА должно быть:

- не более 0,1 мВ - на новом изделии;

- не более 0,2 мВ - на изделии, прошедшем испытания.

5.3.4.4 Сопротивление изоляции между электрически несоединенными штекерами радара, а также между штекерами и корпусом должно быть:

- не менее 10 МОм - на новом изделии;

- не менее 2 МОм - после испытания на влагостойкость;

- 1 МОм - после испытаний на надежность.

5.3.5.1 Режимы работы

Фронтальный радар должен работать в режиме обзора "дальней" зоны.

Боковой радар должен работать в режимах обзора "дальней" и "ближней" зоны.

Примечание - "Дальняя" зона отличается от "ближней" большей максимальной дальностью обнаружения и меньшим диапазоном угловых координат (азимута).

5.3.5.2 Область применения боковых радаров

Информация о дорожной обстановке, получаемая при помощи бокового радара, может быть использована как минимум при реализации следующих функций ADAS:

а) контроль слепых зон;

б) помощь при смене полосы движения.

Боковые радары должны обеспечивать получение информации о дорожной обстановке в условиях, когда визуальное наблюдение затруднено:

а) в ночное время;

б) при плотном тумане;

в) при интенсивном дожде или снегопаде;

г) при ослеплении солнечными лучами, фарами встречных ТС.

Боковые радары должны решать следующие основные задачи:

а) обнаружение ЦО на дороге позади и сбоку РТС;

б) измерение координат: дальность, азимут (смещение) и скорости обнаруженных ЦО.

5.3.5.3 Область применения фронтальных радаров

Информация о дорожной обстановке, получаемая при помощи фронтального радара, может быть использована при реализации следующих функций ADAS:

а) предупреждение о лобовом столкновении с пешеходами;

б) предупреждение о лобовом столкновении;

в) автоматическое экстренное торможение;

г) адаптивный круиз-контроль.

Фронтальные радары должны обеспечивать оценку дорожной обстановки в условиях, когда визуальное наблюдение затруднено:

а) в ночное время;

б) при плотном тумане;

в) при интенсивном дожде или снегопаде;

г) при сильном задымлении, большой концентрации в воздухе песка и пыли;

д) при ослеплении солнечными лучами, фарами встречных ТС.

Фронтальные радары должны обеспечивать:

а) обнаружение и измерение координат объектов на дороге и на прилегающей территории (обочине) впереди РТС;

б) измерение координат: дальность, азимут (смещение), а также скорости и ускорения обнаруженных объектов;

в) оценку габаритных размеров обнаруженных объектов (опция может присутствовать для отдельных видов ТС);

г) косвенную классификацию обнаруженных объектов (ТС и людей).

5.3.5.4 Требования к зондирующему сигналу:

- диапазон частот - от 76 до 81 ГГц;

- максимальная мощность излучаемого сигнала - 10 мВт.

5.3.5.5 Требования к зоне обнаружения ЦО фронтального радара

Минимальная дальность обнаружения ЦО во всех режимах работы фронтального радара должна составлять не более 0,7 м.

Требования к максимальной дальности обнаружения ЦО зависят от режима работы радара и типа ЦО.

Угол обзора по горизонтали в режиме дальнего действия от минус 15° до 15° для дальностей не более 150 м, от минус 55° до 55° на дистанции до 40 м.

Ширина диаграммы направленности в угломестной плоскости - не менее 15°.

Требования к дальности обнаружения фронтальным радаром различных целевых объектов приведены в таблице 12. Вероятность правильного обнаружения объектов на расстояниях, не превышающих указанные в таблице 10, должна составлять не менее 0,9.

Максимальное число одновременно обнаруживаемых объектов - не менее 64.

Обнаружение объектов и однозначное измерение дальности, скорости и азимута должны быть обеспечены при относительных скоростях движения наблюдаемого объекта относительно РТС от минус 300 км/ч (объект приближается) до плюс 200 км/ч (объект удаляется).

5.3.5.6 Требования к зоне обнаружения ЦО боковыми радарами

Минимальная дальность обнаружения ЦО во всех режимах работы бокового радара должна составлять не более 0,7 м.

Угол обзора по горизонтали на расстоянии до 70 м должен составлять от минус 55° до 55°.

Ширина диаграммы направленности в угломестной плоскости - не менее 10°.

Угол обзора по вертикали - не менее 1° и не более 20°.

Требования к дальности обнаружения ЦО для различных видов целевых объектов приведены в таблице 11.

Максимальное число одновременно обнаруживаемых ЦО для измерения координат и классификации - не менее 64.

Обнаружение ЦО и однозначное измерение дальности, скорости и азимута должны быть обеспечены при относительных скоростях движения ЦО относительно РТС от минус 200 км/ч (объект приближается) до плюс 200 км/ч (объект удаляется).

5.3.5.7 Требования к разрешающей способности

Радары должны иметь разрешающую способность по трем параметрам:

а) дальность:

- для фронтального радара разрешение по дальности в дальней зоне - не менее 1,5 м, в ближней зоне - не менее 0,7 м;

- для бокового радара разрешение по дальности на дистанциях до 70 м - не менее 2 м, на дистанциях до 20 м - не менее 0,7 м;

б) угловая координата (смещение):

- для фронтального радара разрешение по азимуту в дальней зоне - не менее 12°;

- для бокового радара разрешение по азимуту на дистанциях до 50 м - не менее 15°, на дальностях до 20 м - не менее 15°;

в) скорость: для фронтального и боковых радаров разрешение по скорости не менее 2 км/ч.

5.3.5.8 Требование к точности измерения фронтального радара

Точность измерения указанных параметров характеризуется СКО; указанные ниже параметры проверяются на уголковых отражателях:

- СКО ошибки измерения дистанций в дальней зоне - не более 0,4 м для неподвижных ЦО и не более 0,8 м для движущихся ЦО, в ближней зоне - не более 0,2 м для неподвижных ЦО и не более 0,4 м для движущихся ЦО;

- СКО ошибки измерения азимута в дальней зоне - не более 1°, в ближней зоне - не более 2°;

- СКО ошибки измерения скорости - не более 0,2 км/ч.

5.3.5.9 Требование к точности измерения боковых радаров

Точность измерения указанных параметров характеризуется СКО:

- СКО ошибки измерения дистанции на дистанциях до 50 м - не более 0,2 м для неподвижных объектов и не более 0,4 м для движущихся объектов на дальностях до 20 м;

- СКО ошибки измерения азимута - не более 1° на дальностях до 70 м, и не более 2° на дальностях до 20 м;

- СКО ошибки измерения скорости - не более 0,2 км/ч.

5.3.5.10 Требования к вероятности распознавания (классификации)

Радары должны выдавать оценку ширины объекта:

- менее 0,3 м - пешеход;

- менее 1 м - мотоцикл;

- менее 2 м - легковой автомобиль;

- менее 3 м - грузовой автомобиль;

- 0 м - неопознанные ЦО с ЭПР не менее 0,1 м².

Вероятность правильного обнаружения ЦО на дальностях, не превышающих указанных в таблице 12, должна составлять не менее 0,9 при уровне ложных тревог 0,0001.

5.3.5.11 Требования к выдаваемой информации и темпу обзора

Время обзора всей зоны обнаружения объектов с последующей выдачей кодограмм, содержащих обновленную информацию об обстановке, должно составлять не более 64 мс.

В соответствии с указанным темпом обзора радар должен выдавать на выходную шину кодограмму, содержащую информацию о параметрах объектов, общее число которых не должно превышать 64. Кодограмма должна содержать следующую информацию по каждому обнаруженному объекту:

- дальность;

- поперечное смещение цели;

- оценку поперечной и продольной составляющих скорости;

- оценку длины объекта;

- оценку ширины объекта.

5.3.6.1 Ударопрочность

Радар должен сохранять работоспособность после воздействия ударных нагрузок полусинусоидального импульса с ускорением 500 м/с² согласно ГОСТ 28213 и длительностью 6 мс (см. [3]) в количестве 10 повторений для каждой плоскости радара.

5.3.6.2 Вибропрочность и виброустойчивость

Радар должен сохранять работоспособность после воздействия синусоидальных вибраций (вибраций двигателя) согласно ГОСТ Р 53189 от 100 до 440 Гц и амплитудой ускорения от 100 до 200 м/с² (см. [3]) в течение 22 ч для каждой плоскости радара.

Радар должен сохранять работоспособность после воздействия случайных вибраций (вибраций двигателя) согласно ГОСТ 30630.1.9 от 10 до 2000 Гц и СКО 181 м/с² (см. [3]) в течение 22 ч для каждой плоскости радара.

Радар должен сохранять работоспособность после воздействия синусоидальных вибраций (вибраций коробки передач) согласно ГОСТ 30630.1.2 от 100 до 440 Гц и амплитудой ускорения от 30 до 60 м/с² (см. [3]) в течение 22 ч для каждой плоскости радара.

Радар должен сохранять работоспособность после воздействия случайных вибраций (вибраций коробки передач) согласно ГОСТ 30630.1.9 от 10 до 2000 Гц и СКО 96,6 м/с² (см. [3]) в течение 22 ч для каждой плоскости радара.

Радар должен сохранять работоспособность после воздействия синусоидальных вибраций (вибраций гибкого впускного трубопровода) согласно ГОСТ 30630.1.2 от 100 до 1500 Гц и амплитудой ускорения от 80 до 180 м/с² (см. [3]) в течение 22 ч для каждой плоскости радара.

Радар должен сохранять работоспособность после воздействия случайных вибраций (вибраций кузова ТС) согласно ГОСТ 30630.1.9 от 10 до 1000 Гц и СКО 27,1 м/с² (см. [3]) в течение 8 ч для каждой плоскости радара.

Радар должен сохранять работоспособность после воздействия случайных вибраций (вибраций неподрессоренных масс) согласно ГОСТ 30630.1.9 от 10 до 1000 Гц и СКО 107,3 м/с² (см. [3]) в течение 8 ч для каждой плоскости радара.

5.3.6.3 Стойкость к воздействию рабочих температур

Радар должен сохранять работоспособность и соответствовать функциональному классу A (см. [4]) в диапазоне рабочих температур от минус 10 °C до 55 °C.

Радар должен сохранять работоспособность и соответствовать функциональному классу C (см. [4]) в диапазоне рабочих температур от минус 20 °C до 65 °C.

5.3.6.4 Стойкость к воздействию предельных температур

Радар должен выдерживать воздействие предельной пониженной температуры минус 40 °C в течение 24 ч (см. [4]).

Радар должен выдерживать воздействие предельной повышенной температуры 65 °C в течение 96 ч (см. [4]).

Радар в упакованном виде должен выдерживать воздействие предельной пониженной температуры минус 45 °C в течение 24 ч (хранение в зимнее время на неотапливаемом складе и т.п.).

Радар в упакованном виде должен выдерживать воздействие предельной повышенной температуры 90 °C в течение 24 ч.

5.3.6.5 Стойкость к воздействию температурных циклов

Радар должен выдерживать воздействие скачков температуры от минус 40 °C до 65 °C (см. [4]).

Радар должен выдерживать воздействие медленных температурных циклов в диапазоне температур от минус 40 °C до 65 °C (см. [4]).

Радар должен выдерживать воздействие быстрых температурных циклов в диапазоне температур от минус 40 °C до 65 °C (см. [4]).

5.3.6.6 Влагостойкость

Радар должен выдерживать воздействие влажной теплой среды в стабильном режиме в течение 21 дня при температуре 40 °C и относительной влажности воздуха 85% (см. [4]).

Радар в упакованном виде должен выдерживать воздействие влажной теплой среды в течение 72 ч при температуре 25 °C и относительной влажности воздуха 98% без конденсации влаги (хранение под навесом в условиях Экваториальной Африки и т.п.).

5.3.6.7 Стойкость к воздействию ГСМ

Радар должен быть устойчив к воздействию (при распылении и протирке) следующих химических веществ (см. [5]):

- внутреннего очистителя (DC);

- очистителя окон (DD);

- ацетона (DG);

- очистителя с аммонием (DJ);

- денатурата (DK);

- испарения (EB);

- косметических продуктов (EC);

- освежителя (ED).

5.3.6.8 Стойкость к воздействию соляного тумана

Радар должен сохранять работоспособность после воздействия нейтрального соляного тумана по ГОСТ 9.308 в течение 48 ч.

5.3.6.9 Степень защиты (код IP)

Радар должен иметь степень защиты не ниже IP67 по ГОСТ 14254.

5.3.6.10 Стойкость к вдавливающей и растягивающей силе

Корпус радара и его разъем должны выдерживать без повреждений приложение вдавливающей и растягивающей силы вдоль оси штекеров 120 Н.

5.3.7.1 При реализации аппаратно-программного обеспечения радаров должны быть приняты меры, обеспечивающие возможность одновременной работы до 64 радаров в зоне обнаружения объектов каждого радара без нарушения его работоспособности.

5.3.7.2 Радар должен удовлетворять требованиям ГОСТ 33991 в отношении электромагнитной совместимости по помехозащищенности и электромагнитной совместимости.

5.3.7.3 Радар должен удовлетворять требованиям по устойчивости к динамическим изменениям напряжения питания и соответствовать:

а) функциональному классу A по ГОСТ 33991 при повышении напряжения питания до (18,0 +/- 0,2) В в течение (60 +/- 2) мин;

б) функциональным классам A - C по ГОСТ 33991 при повышении напряжения питания до (24,0 +/- 0,2) В в течение (5,0 +/- 0,2) мин;

в) функциональным классам A - C по ГОСТ 33991 после приложения к выводам питания напряжения 12 В в обратной полярности в течение (3,0 +/- 0,2) мин.

5.3.7.4 Радар должен быть работоспособен после замыкания сигнальных выводов на положительный и отрицательный вывод аккумуляторной батареи в течение (5,0 +/- 0,2) мин.

5.3.7.5 Радар должен удовлетворять требованиям ГОСТ 33991 по устойчивости к кондуктивным помехам по цепям питания. Параметры испытательных импульсов приведены в таблице 12.

5.3.7.6 Радар должен удовлетворять требованиям ГОСТ 33991 по устойчивости к помехам от емкостных и индуктивных соединений в сигнальных бортовых цепях. Параметры испытательных импульсов приведены в таблице 13.

5.3.7.7 Радар должен удовлетворять требованиям ГОСТ 33991 по уровню импульсных помех на выводах питания. Максимальный уровень импульсных помех, создаваемый радаром на выводах и измеренный с применением стандартного эквивалента бортовой сети, не должен превышать предельных значений по степени III эмиссии.

5.3.7.8 Радар должен удовлетворять требованиям ГОСТ 30378 по устойчивости к электростатическому разряду. Параметры испытательного воздействия и требования по устойчивости приведены в таблице 14.

5.3.7.9 Радар должен удовлетворять требованиям [8] и приложения 9 к [9] по устойчивости к гармоническому электромагнитному полю в стендовых условиях. Параметры испытательного воздействия и требования по устойчивости приведены в таблицах 15 и 16.

Характеристики модуляции при испытательном воздействии:

а) без модуляции (весь частотный диапазон);

б) амплитудная модуляция, синус, 1 кГц, 80% (до 800 МГц);

в) импульсная модуляция, длительность сигнала 577 мкс, период 4600 мкс (от 800 МГц).

5.3.7.10 При медленном понижении напряжения батареи до 3 В длительным разряжением по 0,5 В/ч радар не должен изменять своего состояния.

5.3.7.11 При отключении и последующем подключении напряжения питания радар не должен изменять своего состояния.

5.3.8.1 Требования к надежности должны соответствовать требованиям, предъявляемым изготовителем ТС; при их отсутствии - требованиям 5.3.8.2 - 5.3.8.5.

5.3.8.2 Радар является неремонтируемым, невосстанавливаемым и обслуживаемым.

5.3.8.3 Обслуживание заключается в обновлении ПО.

5.3.8.4 Срок службы радара - не менее 30 000 ч или 10 лет.

5.3.8.5 Гарантийный срок службы радара - не менее 150 000 км или три года.

5.4.1 Маркировка БУ, ВК и радаров (изделий) должна быть четкой, механически прочной и сохраняться в течение всего срока службы в режимах и условиях, установленных в настоящем стандарте, и соответствовать контрольным образцам внешнего вида.

Маркировка изделия должна содержать:

- наименование и товарный знак изготовителя;

- обозначение изделия;

- обозначение настоящего стандарта;

- дату изготовления в формате ДД.ММ.ГГ (день, месяц, год);

- серийный номер изделия в десятичной системе;

- указание страны происхождения изделия;

- номинальное напряжение.

5.4.2 Маркировка упаковки должна соответствовать КД и содержать:

- наименование и товарный знак изготовителя;

- наименование изделия;

- обозначение изделия по документации потребителя;

- обозначение настоящего стандарта;

- количество упакованных изделий;

- массу брутто;

- указание страны происхождения изделий;

- штамп СТК;

- штамп упаковщика;

- дату упаковки.

5.5.1 Упаковка должна гарантировать сохранность БУ, ВК и радаров от механических повреждений и воздействия окружающей среды при транспортировке и хранении.

5.5.2 Упаковка должна обеспечивать возможность механизированной разгрузки, а также соответствовать логистическим документам, согласованным с потребителем.

5.5.3 Изделия укладывают в ящики из гофрокартона по ГОСТ 9142.

5.5.4 В каждый ящик со стороны верхней крышки должен быть вложен упаковочный лист, содержащий следующие данные:

- наименование, товарный знак и юридический адрес изготовителя;

- наименование изделия;

- обозначение настоящего стандарта;

- количество поставляемых изделий в коробке (таре);

- дату упаковки;

- штамп упаковщика;

- массу брутто;

- указание страны происхождения изделий.

5.5.5 Ящики с изделиями пакетируют на деревянном поддоне по ГОСТ 33757.

5.5.6 Масса транспортного(ой) пакета (тары) не должна превышать 1000 кг.

5.5.7 Каждое тарное место должно иметь упаковочный лист или идентификационные бирки (этикетки), имеющие штрихкодовую маркировку и прикрепляемые с двух противоположных сторон.

5.5.8 Идентификационная бирка (этикетка) должна содержать:

- наименование и товарный знак изготовителя;

- обозначение изделия;

- дату изготовления и/или поставки;

- номер и дату заказа на поставку;

- количество изделий;

- массу брутто тарного места;

- массу нетто тарного места;

- необходимые манипуляционные знаки.

Примечание - Допускается указывать дополнительную информацию, принятую у изготовителя.

5.5.9 При поставке в запасные части изделие должно быть упаковано в полиэтиленовый пакет.

5.5.10 Внутрь пакета вкладывается этикетка, содержащая информацию по 5.5.8.

5.5.11 Дальнейшую упаковку осуществляют в соответствии с 5.5.3.

6.1.1 Приемку БУ, ВК и радаров (изделий) проводит СТК потребителя по ГОСТ Р ИСО 2859-1 с применением статистических методов выборочного контроля.

6.1.2 Для проверки соответствия требованиям настоящего стандарта изделия подвергают приемо-сдаточным, периодическим и типовым испытаниям.

Входной контроль сырья, материалов и покупных изделий, используемых при изготовлении изделий, проводят по ГОСТ 24297. В процессе входного контроля проверяют соответствие характеристик сырья, материалов и покупных изделий заявленным характеристикам изготовителей (поставщиков).

6.1.3 Использовать при испытаниях средства измерений и контроля с истекшим сроком периодической поверки не допускается.

6.1.4 Результаты испытаний считают положительными, а изделия - выдержавшими испытание, если они испытаны в полном объеме для проводимой категории испытаний и соответствуют всем требованиям настоящего стандарта, проверяемым при этих испытаниях.

6.1.5 Результаты испытаний считают отрицательными, а изделия - не выдержавшими испытания, если по результатам испытаний будет обнаружено несоответствие изделий хотя бы одному требованию, установленному настоящим стандартом для проводимой категории испытаний.

6.1.6 При проведении испытаний и приемки изделий изготовителем изделий материально-техническое и метрологическое обеспечение, необходимую документацию, справочные материалы, рабочие места, средства испытаний и контроля и др., а также выделение обслуживающего персонала, охраны, ТС и пр. осуществляет сам изготовитель изделий.

6.1.7 При проведении испытаний изделий потребителем изделий или в организациях, осуществляющих их дистрибуцию, материально-техническое, метрологическое и бытовое обеспечение, выделение обслуживающего персонала, охраны и ТС осуществляют потребитель или организация, осуществляющая дистрибуцию, совместно с изготовителем изделий по отдельным согласованным решениям.

6.1.8 Изготовитель и организации, проводящие испытания, должны обеспечивать своевременное проведение испытаний и строгое соблюдение при этом правил техники безопасности.

6.1.2 Приемо-сдаточные испытания проводят с целью контроля соответствия изделий требованиям, установленным для данной категории испытаний, а также контрольному образцу для определения возможности приемки изделий.

6.2.2 Приемо-сдаточные испытания проводят по выборке, согласованной между производителем изделий и изготовителем ТС.

6.2.3 Потребитель имеет право проводить контроль качества изделий на соответствие требованиям настоящего стандарта.

6.2.4 Число одновременно предъявляемых единиц изделий устанавливают в документации изготовителя.

6.2.5 Результаты приемо-сдаточных испытаний оформляют в установленном порядке.

6.2.6 При отрицательных результатах приемо-сдаточных испытаний изделия (с указанием обнаруженных дефектов) возвращают изготовителю для выявления причин возникновения дефектов, проведения мероприятий по их устранению и для определения возможности исправления брака и повторного предъявления.

6.2.7 Возвращенные единицы изделий после устранения дефектов и повторной проверки изготовителем с положительными результатами повторно предъявляют на приемо-сдаточные испытания с документом, подтверждающим принятые меры.

6.2.8 Повторно приемо-сдаточные испытания проводят в полном объеме, установленном в настоящем стандарте. В случае выборочного контроля объем выборок для повторных испытаний должен соответствовать ГОСТ Р ИСО 2859-1.

6.2.9 В технически обоснованных случаях (в зависимости от характера дефекта) допускается проводить повторные приемо-сдаточные испытания по сокращенной программе, включая только те проверки, по которым выявлены несоответствия установленным требованиям и по которым испытания при первичном предъявлении не проводились.

6.2.10 Для окончательно забракованных изделий проводят анализ причин возникновения брака, на основании которого изготовителем по согласованию с потребителем принимается решение об их использовании, переводе в другой сорт или об отправке на утилизацию.

6.3.1 Периодические испытания проводят для периодического подтверждения качества изделий и стабильности технологического процесса за установленный период с целью подтверждения возможности продолжения изготовления изделий, соответствующих действующей конструкторской и технологической документации и продолжения их приемки.

6.3.2 Периодические испытания проводит изготовитель с привлечением представителей потребителя и органов приемки. По договоренности с изготовителем периодические испытания может проводить другая (сторонняя) организация, если в договоре с потребителем изделий не предусмотрено иное.

6.3.3 Периодические испытания проводят не реже одного раза в год.

6.3.4 Образцы изделий для проведения очередных периодических испытаний отбирают в количестве, установленном в договорах на поставку, из числа единиц изделий, изготовленных в течение одного года (или установленного количества) и выдержавших приемо-сдаточные испытания.

6.3.5 Отбор изделий оформляют документально в порядке, установленном изготовителем (поставщиком).

6.3.6 Календарные сроки проведения периодических испытаний устанавливают в графиках, которые составляет изготовитель.

6.3.7 В графике указывают место и сроки проведения испытаний, сроки оформления документации по результатам испытаний.

6.3.8 Графики оформляют в соответствии с порядком, принятым у изготовителя.

6.3.9 Результаты периодических испытаний оформляют актом, который подписывают участники испытаний и утверждает изготовитель в установленном порядке.

6.3.10 При получении положительных результатов периодических испытаний качество изделий контролируемого периода (или контролируемого количества, или контролируемой партии) считается подтвержденным по показателям, проверяемым в составе периодических испытаний; также считается подтвержденной возможность дальнейшего изготовления и приемки изделий (по той же документации, по которой изготовлены изделия, подвергнутые данным периодическим испытаниям) до получения результатов очередных (последующих) периодических испытаний, проведенных с соблюдением обеспечения исполнения норм периодичности, указанных в 6.3.3.

6.3.11 Сроки проведения и количество изделий, на которые распространяются результаты данных периодических испытаний, указывают в акте периодических испытаний.

6.3.12 Если образцы изделий не выдержали периодических испытаний, то приемку и отгрузку принятых изделий приостанавливают до выявления причин возникновения дефектов, их устранения и получения положительных результатов повторных периодических испытаний.

6.3.13 Изготовитель совместно с потребителем анализирует результаты периодических испытаний для выявления причин появления и характера дефектов, составляет перечень дефектов и мероприятий по устранению дефектов и (или) причин их появления, который оформляют в установленном порядке.

6.3.14 Если данные проведенного анализа показывают, что обнаруженные дефекты существенно снижают технические характеристики изделий, а также могут привести к причинению вреда для жизни, здоровья и имущества граждан и окружающей среды, то все принятые (но неотгруженные) изделия, в которых могут быть подобные дефекты, возвращают на доработку (замену), а по всем принятым и отгруженным изделиям, в которых могут быть подобные дефекты, принимают (в соответствии с договорами о поставках изделий) решение, не противоречащее интересам граждан и других потребителей.

6.3.15 Повторные периодические испытания проводят в полном объеме периодических испытаний на доработанных (или вновь изготовленных) образцах изделий после устранения дефектов.

6.3.16 К моменту проведения повторных периодических испытаний должны быть представлены материалы, подтверждающие устранение дефектов, выявленных при периодических испытаниях, и принятие мер по их предупреждению.

6.3.17 В технически обоснованных случаях, в зависимости от характера дефектов, повторные периодические испытания допускается проводить по сокращенной программе, включая только те виды испытаний, при проведении которых обнаружено несоответствие изделий установленным требованиям, а также виды, по которым испытания не проводились.

6.3.18 Количество образцов изделий, которые подвергают повторным периодическим испытаниям, устанавливают в нормативных документах на продукцию и (или) в договорах на поставку.

6.3.19 При положительных результатах повторных периодических испытаний приемку и отгрузку изделий возобновляют.

6.3.20 При получении отрицательных результатов повторных периодических испытаний изготовитель совместно с потребителем принимает решение о прекращении приемки изделий, изготовленной по той же документации, по которой изготовлялись единицы изделий, не подтвердившие качество за установленный период, и о принимаемых мерах по отгруженным (реализованным) изделиям.

6.3.21 Одновременно решается вопрос о необходимости выполнения дополнительных работ по освоению производства данных изделий с проведением квалификационных испытаний (при необходимости). В случае невозможности устранения изготовителем причин выпуска изделий с дефектами, которые могут принести вред здоровью и имуществу граждан и окружающей среде, такие изделия снимают с производства.

6.3.22 Решение об использовании образцов изделий, подвергавшихся периодическим испытаниям, для каждого конкретного вида изделий изготовитель и потребитель принимают на взаимоприемлемых условиях.

Объем приемо-сдаточных и периодических испытаний изделий - в соответствии с таблицами 17 - 19.

Объем приемо-сдаточных и периодических испытаний БУ должен соответствовать требованиям таблицы 17.

Объем приемо-сдаточных и периодических испытаний ВК должен соответствовать таблице 18.

Объем приемо-сдаточных и периодических испытаний радаров указан в таблице 19.

6.5.1 Типовые испытания проводят при изменении конструкции, технологии изготовления или замене материалов и комплектующих, которые могут повлиять на эксплуатационно-технические характеристики изделий, с целью оценки эффективности и целесообразности вносимых изменений.

6.5.2 Программа типовых испытаний должна быть согласована с потребителем и содержать виды, нормы и методы испытаний, соответствующие настоящему стандарту. Допускается проводить испытания на соответствие тем требованиям стандарта, на которые могут повлиять вносимые изменения. По результатам испытаний принимается совместное решение.

6.5.3 Результаты типовых испытаний, проведенных изготовителем, по требованию потребителя направляют в адрес его службы качества.

6.6.1 Формирование контролируемой партии определяется требованиями потребителя, условиями поставки, транспортными возможностями.

Примечание - Партия - совокупность единиц продукции, изготовленных за ограниченный период времени по одной технической документации, поставляемая одновременно.

6.6.2 Потребитель вправе осуществлять статистический приемочный контроль, определяя в зависимости от качества поставок группы важности деталей и степени значимости несоответствий, объем выборки, которая может быть в интервале от запуска контролируемой партии без контроля до сплошного контроля. Приемочным числом должен быть "0" дефектов.

Примечание - Потребитель вправе вернуть изготовителю все изделия, у которых в процессе монтажа, сборки и испытаний или проверке качества готовых ТС выявлены дефекты по вине изготовителя.

6.6.3 Потребитель вправе проводить испытания на восьми - десяти изделиях по всем пунктам настоящего стандарта. Если при этих испытаниях хотя бы одно изделие не удовлетворяет требованиям настоящего стандарта, потребитель должен сообщить об этом изготовителю, который устанавливает причину дефекта, намечает мероприятия по ее устранению, сроки внедрения мероприятий и сообщает об этом потребителю, а партию, из которой взята выборка для проведения испытаний, потребитель вправе забраковать.

Примечание - Потребитель вправе инициировать перевод периодических испытаний в приемо-сдаточные.

6.6.4 При изменении конструкции, технологии изготовления или замене материалов изготовитель совместно с потребителем проводит типовые испытания по специальной программе. По результатам испытаний принимается совместное решение.

6.6.5 Все результаты периодических и типовых испытаний, проведенных изготовителем, по требованию потребителя направляются в адрес службы качества.

7.1.1.1 Все испытания на соответствие БУ требованиям настоящего стандарта (за исключением специально оговоренных) проводят в нормальных климатических условиях по 5.1.1.7.

7.1.1.2 Используемые средства измерений и контроля должны пройти метрологическое подтверждение пригодности в установленном порядке.

7.1.1.3 При проведении испытаний принимают меры пожарной безопасности по ГОСТ 12.1.004, безопасности от вредного воздействия паров топлива и агрессивных сред, шума по ГОСТ 12.1.003 и вибрации на организм человека, а также меры безопасности при работе с электротехническим изделиями по ГОСТ 12.2.007.0.

7.1.1.4 Последовательность проведения испытаний - в соответствии с указаниями, приведенными в технологической документации на БУ. Допускается проводить испытания согласно последовательности, приведенной в настоящем подразделе. Проверки стойкости БУ к внешним воздействиям рекомендуется проводить в последовательности, приведенной в ГОСТ 16019-2001 (раздел 5).

7.1.2.1 Проверку внешнего вида проводят внешним осмотром на соответствие требованиям КД.

7.1.2.2 Проверку габаритных, установочных и присоединительных размеров БУ на соответствие КД проводят поверенным измерительным инструментом соответствующего класса точности.

7.1.2.3 БУ считают выдержавшим проверку, если его габаритные и присоединительные размеры соответствуют КД.

7.1.3.1 Проверка соответствия БУ требованиям ударопрочности - см. [3] (пункт 4.2.2).

7.1.3.2 Проверку на соответствие 7.1.3.1 проводят на ударном стенде.

7.1.3.3 Жестко закрепляют БУ на стенде в рабочем положении.

7.1.3.4 Прикладывают к БУ ударную нагрузку полусинусоидального импульса с ускорением 500 м/с² согласно ГОСТ 28213 и длительностью 6 мс (см. [3]) в количестве 10 повторений для каждой плоскости.

7.1.3.5 БУ считают выдержавшим испытание, если после испытаний не обнаружено механических повреждений, его размеры соответствуют КД, а его параметры - эксплуатационной документации.

7.1.4.1 Проверка соответствия БУ требованиям на воздействие вибрации (вибропрочность) - см. [3] (подпункты 4.1.2.1 - 4.1.2.5).

7.1.4.2 Проверку БУ на соответствие 7.1.4.1 проводят на вибростенде.

7.1.4.3 Проверяют работоспособность БУ после воздействия по 5.1.4.

7.1.4.4 После испытания проводят внешний осмотр БУ и проверку параметров на соответствие требованиям эксплуатационной документации.

7.1.4.5 БУ считают выдержавшим испытание, если после испытаний не обнаружено механических повреждений, а его параметры соответствуют требованиям эксплуатационной документации.

7.1.5.1 Проверка соответствия БУ требованиям стойкости к воздействию повышенной температуры (теплостойкость) - см. [4] (подпункт 5.1.2.2).

7.1.5.2 Проверку соответствия БУ требованиям стойкости к воздействию повышенной рабочей температуры и соответствия функциональному классу A (см. [4], подпункт 5.1.2.2) проводят в следующей последовательности:

- проводят внешний осмотр БУ, убеждаются в отсутствии коррозии, нарушения качества маркировки;

- помещают БУ в камеру тепла и холода, а средства контроля (измерений) и эквивалентную схему бортовой сети - вне камеры;

- устанавливают в камере температуру воздуха, равную (55 +/- 2) °C, подключают БУ к эквивалентной схеме бортовой сети, подают напряжение (13,5 +/- 0,1) В и выдерживают БУ при данной температуре во включенном состоянии под нагрузкой в течение 3 ч;

- по истечении времени выдержки проверяют внешний вид, электрические и функциональные параметры БУ на соответствие требованиям КД и эксплуатационной документации;

- извлекают БУ из камеры и выдерживают в нормальных климатических условиях по 7.1.1.1 в течение 1 ч;

- проводят внешний осмотр БУ.

7.1.5.3 Повторяют проверку по 7.1.5.2 БУ на стойкость к воздействию предельной повышенной рабочей температуры при (65 +/- 2) °C и соответствия функциональному классу C (см. [4], подпункт 5.1.2.2).

7.1.5.4 БУ считают выдержавшим испытание, если во время испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.5.5 Проверку БУ на стойкость к воздействию предельной повышенной температуры (см. [4]) проводят в следующей последовательности:

- проводят внешний осмотр БУ, убеждаются в отсутствии коррозии, нарушения качества маркировки;

- проводят проверку внешнего вида и функциональных параметров БУ в нормальных климатических условиях по 7.1.1.1 на соответствие требованиям КД и эксплуатационной документации;

- БУ в выключенном состоянии помещают в камеру тепла;

- устанавливают в камере температуру воздуха, равную (65 +/- 2) °C, и выдерживают БУ при данной температуре в течение 96 ч;

- по истечении указанного времени извлекают БУ из камеры, выдерживают в нормальных условиях по 7.1.1.1 в течение 1 ч и проверяют электрические параметры БУ на соответствие требованиям КД и эксплуатационной документации;

- проводят внешний осмотр БУ.

7.1.5.6 БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.5.7 Повторяют проверку по 7.1.5.5 БУ в упакованном виде на стойкость к воздействию предельной повышенной температуры хранения (90 +/- 2) °C в течение 24 ч.

7.1.5.8 БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.6.1 Проверка соответствия БУ требованиям стойкости к воздействию пониженной температуры (холодостойкость) - см. [4] (подпункт 5.1.1.2).

7.1.6.2 Проверку соответствия БУ требованиям стойкости к воздействию пониженной рабочей температуры и соответствия функциональному классу A (см. [4], подпункт 5.1.1.2) проводят в следующей последовательности:

- проводят внешний осмотр БУ, убеждаются в отсутствии коррозии и нарушения качества маркировки;

- помещают БУ в камеру тепла и холода, а средства контроля (измерений) и эквивалентную схему бортовой сети - вне камеры;

- устанавливают в камере температуру воздуха, равную минус (10 +/- 2) °C, подключают БУ к эквивалентной схеме бортовой сети, подают напряжение (13,5 +/- 0,1) В и выдерживают БУ при данной температуре во включенном состоянии под нагрузкой в течение не более 15 мин;

- по истечении времени выдержки проверяют внешний вид, электрические и функциональные параметры БУ на соответствие требованиям КД и эксплуатационной документации;

- извлекают БУ из камеры и выдерживают в нормальных климатических условиях по 7.1.1.1 в течение 1 ч;

- проводят внешний осмотр БУ.

7.1.6.3 Повторяют проверку по 7.1.6.2 БУ на стойкость к воздействию предельной пониженной рабочей температуры при минус (20 +/- 2) °C и соответствия функциональному классу C (см. [4], подпункт 5.1.1.2).

7.1.6.4 БУ считают выдержавшим испытание, если во время испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.6.5 Проверку БУ на стойкость к воздействию предельной пониженной температуры по 5.1.6 (см. также [4]) проводят в следующей последовательности:

- проводят внешний осмотр БУ, убеждаются в отсутствии коррозии, нарушения качества маркировки;

- проводят проверку внешнего вида и функциональных параметров БУ в нормальных климатических условиях по 7.1.1.1 на соответствие требованиям КД и эксплуатационной документации;

- БУ в выключенном состоянии помещают в камеру тепла;

- устанавливают в камере температуру воздуха, равную минус (40 +/- 2) °C, и выдерживают БУ при данной температуре в течение 24 ч;

- по истечении указанного времени извлекают БУ из камеры, выдерживают в нормальных условиях по 7.1.1.1 в течение 1 ч и проверяют электрические параметры БУ на соответствие требованиям КД и эксплуатационной документации;

- проводят внешний осмотр БУ.

7.1.6.6 БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.6.7 Повторяют проверку по 7.1.6.5 БУ в упакованном виде на стойкость к воздействию предельной пониженной температуры хранения минус (45 +/- 2) °C в течение 24 ч.

7.1.6.8 БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.7.1 Проверка соответствия БУ требованиям стойкости к воздействию медленных термоциклов - см. [4] (пункт 5.3.3) в диапазоне температур от минус 40 °C до 65 °C. БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.7.2 Проверка соответствия БУ требованиям стойкости к воздействию быстрых термоциклов - см. [4] (пункт 5.3.2) в диапазоне температур от минус 40 °C до 65 °C. БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.8.1 Проверка соответствия БУ требованиям стойкости к воздействию циклического изменения температуры влажной теплой среды (циклическое испытание влажным теплом) - см. [4] (пункт 5.6.2).

7.1.8.2 БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.8.3 Проверка соответствия БУ требованиям стойкости к воздействию влажной теплой среды в стабильном режиме (испытание влажным теплом в стабильном режиме) - см. [4] (пункт 5.7.2).

7.1.8.4 БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.9.1 Испытания по проверке защиты от проникновения внутрь корпуса пыли (пылезащищенности) для БУ, оболочки которых имеют степень защиты, соответствующую коду IP согласно ГОСТ 14254 и КД на БУ, проводят в соответствии с указаниями, приведенными в ГОСТ 14254.

7.1.9.2 Испытания по проверке защиты от проникновения внутрь корпуса воды (влагозащищенности) для БУ, оболочки которых имеют степень защиты, соответствующую коду IP согласно ГОСТ 14254, не требуются.

7.1.9.3 БУ считают выдержавшим испытания, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.10.1 Проверка работоспособности БУ в рабочем диапазоне напряжений питания от 8 до 16 В - см. [10] (подраздел 4.2).

7.1.10.2 Проверка работоспособности БУ при повышенном напряжении питания 18 В - см. [10] (пункт 4.3.1).

7.1.10.3 Проверка работоспособности БУ при подаче напряжения питания обратной полярности (переполюсовке напряжения) - см. [10] (пункт 4.7.2).

7.1.10.4 БУ считают выдержавшим испытания, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.11.1 Испытания на стойкость к воздействию прямого электростатического разряда - см. [11] (пункт 5.2.2).

7.1.11.2 Испытания на стойкость к воздействию воздушного электростатического разряда - см. [11] (пункт 5.2.3).

7.1.11.3 БУ считают выдержавшим испытания, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.12.1 Испытания на стойкость к воздействию ГСМ по 5.1.13 проводят на трех изделиях, отобранных из партии.

7.1.12.2 Испытания по 5.1.13 проводят путем смачивания тканевым тампоном не менее 5% части поверхности образца жидкостями (см. [5]).

7.1.12.3 БУ считают выдержавшим испытание, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.13.1 Испытания на стойкость БУ к воздействию нейтрального соляного тумана - см. [4] (подраздел 5.5).

7.1.13.2 Проверку на стойкость БУ к воздействию пониженного атмосферного давления проводят в соответствии с указаниями, приведенными в ГОСТ Р 51684.

7.1.13.3 БУ считают выдержавшим испытания, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.14.1 Испытания БУ на стойкость к воздействию эксплуатационных факторов проводят методом ускоренных эквивалентно-циклических испытаний.

7.1.14.2 Один базовый цикл соответствует одному году эксплуатации РТС, поэтому испытания состоят из 10 циклов.

7.1.14.3 Длительность базового цикла - 56 ч.

7.1.14.4 Перед испытаниями и после каждого четного цикла проводят контроль БУ на соответствие требованиям КД и эксплуатационной документации.

7.1.14.5 Состав базового цикла испытаний, очередность и время воздействия каждого фактора приведены в таблице 20.

7.1.14.6 Воздействие вибрации

БУ жестко закрепляют на столе стенда в положении, соответствующем положению на РТС, и подвергают воздействию вибрации.

Вибровоздействие создают методом качающейся частоты со скоростью развертки (10 +/- 1) Гц/мин в диапазоне частот от 150 до 500 Гц при ускорении 30 м/с² в течение 20 ч.

7.1.14.7 Воздействие повышенной влажности

Воздействие повышенной влажности осуществляют полным 24-часовым циклом в каждом нечетном базовом цикле.

БУ помещают в климатическую камеру.

Температуру в камере повышают до 55 °C в течение 1 - 3 ч.

Относительная влажность в этот период должна составлять (93 +/- 3)%.

Температуру (55 +/- 2) °C и влажность (93 +/- 3)% поддерживают в течение 12 ч от начала воздействия повышенной влажности.

Температуру в камере понижают до 25 °C в течение 4 - 9 ч.

Температуру (25 +/- 2) °C и влажность (93 +/- 3)% поддерживают до конца цикла.

7.1.14.8 Воздействие циклической температуры

Проводят 12 термических циклов при изменении температуры окружающего воздуха от минус 40 °C до 125 °C, с выдержкой при каждой температуре по 1 ч и временем перемещения из камеры в камеру не более 3 мин.

БУ считают выдержавшим испытания, если после испытаний его электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.1.15.1 Проверку требований к сырью, материалам, покупным изделиям проводят рассмотрением номенклатуры примененных материалов и комплектующих изделий, сопроводительной документации на материалы и комплектующие изделия, проверкой применяемых в процессе производства материалов и покупных изделий по датам их выпуска в соответствии с 5.1.16.

7.1.15.2 Требования настоящего стандарта к сырью, материалам и покупным изделиям считают выполненными, если:

- в БУ применены покупные комплектующие изделия, у которых ко времени предъявления БУ на приемку СТК оставшийся срок годности составляет не менее 3/4 установленного срока годности (согласно их стандартам или ТУ), а также не менее гарантийного срока хранения БУ;

- в БУ применены покупные комплектующие изделия, на которые гарантийный срок не установлен или является недостаточным для удовлетворения приведенного требования с учетом установленного настоящим стандартом гарантийного срока хранения БУ, текущего или предшествующего изготовлению БУ года выпуска;

- применяемые материалы и покупные комплектующие изделия, используемые для изготовления БУ, соответствуют национальным, отраслевым стандартам или ТУ, по которым они поставляются;

- применяемые материалы и покупные комплектующие изделия имеют сопроводительную документацию, подтверждающую их соответствие требованиям стандартов или ТУ на них.

7.1.16.1 Проверку требований к маркировке и упаковке проводят внешним осмотром и сопоставлением результатов этого осмотра с требованиями 5.1.17 и 5.1.18.

7.1.16.2 Проверку требований к маркировке и упаковке проводят без занесения результатов проверки в сопроводительную документацию на БУ.

7.2.1.1 Все испытания на соответствие ВК требованиям настоящего стандарта (за исключением специально оговоренных) проводят в нормальных климатических условиях по 5.2.1.8.

7.2.1.2 Используемые средства измерений и контроля должны пройти метрологическое подтверждение пригодности в установленном порядке.

7.2.1.3 При проведении испытаний принимают меры пожарной безопасности по ГОСТ 12.1.004, безопасности от вредного воздействия паров топлива и агрессивных сред, шума по ГОСТ 12.1.003 и вибрации на организм человека, а также меры безопасности при работе с электротехническим изделиями по ГОСТ 12.2.007.0.

7.2.1.4 Последовательность проведения испытаний - в соответствии с указаниями, приведенными в технологической документации на ВК. Допускается проводить испытания согласно последовательности, приведенной в настоящем стандарте. Проверки стойкости ВК к внешним воздействиям рекомендуется проводить в последовательности, приведенной в ГОСТ 16019-2001 (раздел 5).

7.2.2.1 Проверку внешнего вида ВК проводят внешним осмотром на соответствие требованиям КД.

7.2.2.2 Проверку габаритных, установочных и присоединительных размеров ВК на соответствие КД проводят поверенным измерительным инструментом соответствующего класса точности.

7.2.2.3 ВК считают выдержавшей проверку, если ее габаритные и присоединительные размеры соответствуют требованиям КД.

7.2.3.1 Проверку соответствия ВК требованиям функционирования проводят на специальном стенде, установленном на участке проверки собранных изделий завода-производителя. При выполнении данной проверки контролируют фокусировку объектива.

7.2.3.2 Проверку фокусировки объектива проводят следующим образом:

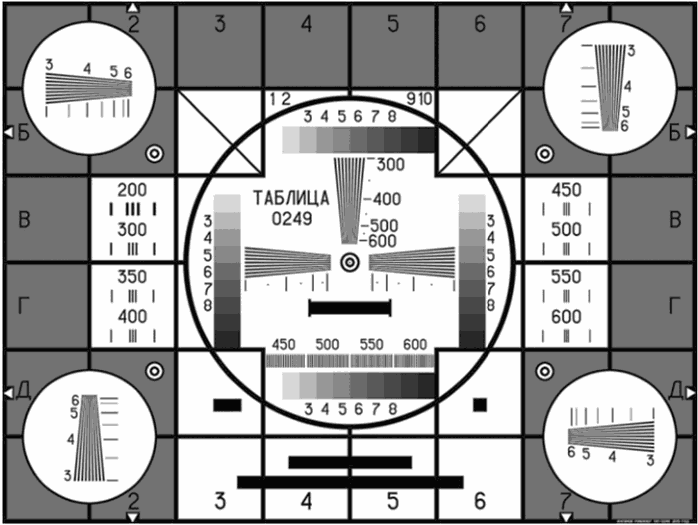

- готовят таблицу ТИТ-249 (см. рисунок 1) и распечатывают ее в формате A3;

- устанавливают таблицу на треноге на расстоянии (4,0 +/- 0,1) м от ВК, перпендикулярно к оси объектива ВК с точностью +/- 5°, в этом случае обеспечиваются границы ГРИП (матрица 1/3", диафрагма f/1,8, гиперфокальное расстояние 3,8 м);

- контролируют расстояние от треноги до ВК, используя рулетку типа Р5У3П или аналогичное средство измерения;

- выводят на экран ПК изображение таблицы ТИТ-249, используя интерфейс соединенного с ВК БУ и необходимую дополнительную оснастку;

- выполняют визуальную оценку фокусировки таблицы ТИТ-249 на экране ПК.

Фокусировка выполнена правильно, если на экране ПК различаются все цифры и зрительно разделяются линии во всех четырех крайних квадрантах.

ВК считают выдержавшей испытание, если получены положительные результаты при проведении проверки по вышеописанной методике.

7.2.4.1 Проверка соответствия ВК требованиям ударопрочности - см. [3] (пункт 4.2.2).

7.2.4.2 Проверку на соответствие 5.2.3 проводят на ударном стенде.

7.2.4.3 Перед испытанием проводят внешний осмотр и проверку ВК на соответствие требованиям КД и эксплуатационной документации.

7.2.4.4 Жестко закрепляют ВК на стенде в рабочем положении.

7.2.4.5 Прикладывают к ВК ударные нагрузки полусинусоидального импульса с ускорением 500 м/с² согласно ГОСТ 28213 и длительностью 6 мс (см. [3]) в количестве 10 повторений для каждой плоскости.

7.2.4.6 ВК считают выдержавшей испытание, если после испытаний не обнаружено механических повреждений, а ее параметры соответствуют требованиям КД и эксплуатационной документации.

7.2.5.1 Проверка соответствия ВК требованиям на воздействие вибрации (вибропрочность) - см. [3] (подпункты 4.1.2.1 - 4.1.2.5).

7.2.5.2 Проверку ВК на соответствие 5.2.4 проводят на вибростенде.

7.2.5.3 Проверяют работоспособность ВК после воздействия по 5.2.4.

7.2.5.4 После испытания проводят внешний осмотр ВК и проверку параметров на соответствие требованиям КД и эксплуатационной документации.

7.2.5.5 ВК считают выдержавшей испытание, если после испытаний не обнаружено механических повреждений, а ее параметры соответствуют требованиям КД и эксплуатационной документации.

7.2.6.1 Проверка соответствия ВК требованиям стойкости к воздействию повышенной температуры (теплостойкость) - см. [4] (подпункт 5.1.2.2).

7.2.6.2 Проверку соответствия ВК требованиям стойкости к воздействию повышенной рабочей температуры и соответствия функциональному классу A (см. [4], подпункт 5.1.2.2) проводят в следующей последовательности:

- проводят внешний осмотр ВК, убеждаются в отсутствии коррозии и нарушения качества маркировки;

- помещают ВК в камеру тепла и холода, а средства контроля (измерений) и эквивалентную схему бортовой сети - вне камеры;

- устанавливают в камере температуру воздуха, равную (55 +/- 2) °C, подключают ВК к эквивалентной схеме бортовой сети, подают напряжение (13,5 +/- 0,1) В и выдерживают ВК при данной температуре во включенном состоянии под нагрузкой в течение 3 ч;

- по истечении времени выдержки проверяют внешний вид, электрические и функциональные параметры ВК на соответствие требованиям КД и эксплуатационной документации;

- извлекают ВК из камеры и выдерживают в нормальных климатических условиях по 7.2.1.1 в течение 1 ч;

- проводят внешний осмотр ВК.

7.2.6.3 Повторяют проверку ВК по 7.2.6.2 на стойкость к воздействию предельной повышенной рабочей температуры при (85 +/- 2) °C и соответствия функциональному классу C (см. [4], подпункт 5.1.2.2).

7.2.6.4 ВК считают выдержавшей испытание, если во время испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.6.5 Проверку ВК на стойкость к воздействию предельной повышенной температуры (см. [4]) проводят в следующей последовательности:

- проводят внешний осмотр ВК, убеждаются в отсутствии коррозии, нарушения качества маркировки;

- проводят проверку внешнего вида и функциональных параметров ВК в нормальных климатических условиях по 7.2.1.1 на соответствие требованиям КД и эксплуатационной документации;

- ВК в выключенном состоянии помещают в камеру тепла;

- устанавливают в камере температуру воздуха, равную (85 +/- 2) °C, и выдерживают ВК при данной температуре в течение 96 ч;

- по истечении указанного времени извлекают ВК из камеры, выдерживают в нормальных условиях по 7.2.1.1 в течение 1 ч и проверяют электрические параметры ВК на соответствие требованиям КД и эксплуатационной документации;

- проводят внешний осмотр ВК.

7.2.6.6 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.6.7 Повторяют проверку по 7.2.6.4 ВК в упакованном виде на стойкость к воздействию предельной повышенной температуры хранения (90 +/- 2) °C в течение 24 ч.

7.2.6.8 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.7.1 Проверка соответствия ВК требованиям стойкости к воздействию пониженной температуры (холодостойкость) - см. [4] (подпункт 5.1.1.2).

7.2.7.2 Проверку соответствия ВК требованиям стойкости к воздействию пониженной рабочей температуры и соответствия функциональному классу A (см. [4], подпункт 5.1.1.2) проводят в следующей последовательности:

- проводят внешний осмотр ВК, убеждаются в отсутствии коррозии и нарушения качества маркировки;

- помещают ВК в камеру тепла и холода, а средства контроля (измерений) и эквивалентную схему бортовой сети - вне камеры;

- устанавливают в камере температуру воздуха, равную минус (10 +/- 2) °C, подключают ВК к эквивалентной схеме бортовой сети, подают напряжение (13,5 +/- 0,1) В и выдерживают ВК при данной температуре во включенном состоянии под нагрузкой в течение не более 15 мин;

- по истечении времени выдержки проверяют внешний вид, электрические и функциональные параметры ВК на соответствие требованиям КД и эксплуатационной документации;

- извлекают ВК из камеры и выдерживают в нормальных климатических условиях по 7.2.1.1 в течение 1 ч;

- проводят внешний осмотр ВК.

7.2.7.3 Повторяют проверку ВК по 7.2.7.2 на стойкость к воздействию предельной пониженной рабочей температуры при минус (20 +/- 2) °C по 5.2.6 и соответствия функциональному классу C (см. [4], подпункт 5.1.1.2).

4.2.7.4 ВК считают выдержавшей испытание, если во время испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.7.5 Проверку ВК на стойкость к воздействию предельной пониженной температуры по 5.2.6 (см. также [4]) проводят в следующей последовательности:

- проводят внешний осмотр ВК, убеждаются в отсутствии коррозии, нарушения качества маркировки;

- проводят проверку внешнего вида и функциональных параметров ВК в нормальных климатических условиях по 7.2.1.1 на соответствие требованиям КД и эксплуатационной документации;

- ВК в выключенном состоянии помещают в камеру тепла;

- устанавливают в камере температуру воздуха, равную минус (40 +/- 2) °C, и выдерживают ВК при данной температуре в течение 24 ч;

- по истечении указанного времени извлекают ВК из камеры, выдерживают в нормальных условиях по 7.2.1.1 в течение 1 ч и проверяют электрические параметры ВК на соответствие требованиям КД и эксплуатационной документации;

- проводят внешний осмотр ВК.

7.2.7.6 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.7.7 Повторяют проверку ВК в упакованном виде по 7.2.7.5 на стойкость к воздействию предельной пониженной температуры хранения минус (45 +/- 2) °C, в течение 24 ч.

7.2.7.8 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.8.1 Проверка соответствия ВК требованиям стойкости к воздействию медленных термоциклов - см. [4] (пункт 5.3.3), в диапазоне температур от минус 40 °C до 65 °C.

7.2.8.2 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.8.3 Проверка соответствия ВК требованиям стойкости к воздействию быстрых термоциклов - см. [4] (пункт 5.3.2), в диапазоне температур от минус 40 °C до 65 °C.

7.2.8.4 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.9.1 Проверка соответствия ВК требованиям стойкости к воздействию циклического изменения температуры влажной теплой среды (циклическое испытание влажным теплом) - см. [4] (пункт 5.6.2).

7.2.9.2 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.9.3 Проверка соответствия ВК требованиям стойкости к воздействию влажной теплой среды в стабильном режиме (испытание влажным теплом в стабильном режиме) - см. [4] (пункт 5.7.2).

7.2.9.4 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.10.1 Испытания по проверке защиты от проникновения внутрь корпуса пыли (пылезащищенности) для ВК, оболочки которых имеют степень защиты, соответствующую коду IP по ГОСТ 14254, проводят в соответствии с ГОСТ 14254.

7.2.10.2 Проведение испытаний по проверке защиты от проникновения внутрь корпуса воды (влагозащищенности) для ВК, оболочки которых имеют степень защиты, соответствующую коду IP50 по ГОСТ 14254, не требуется.

7.2.10.3 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.11.1 Проверка работоспособности ВК в рабочем диапазоне напряжения питания от 8 до 16 В - см. [10] (подраздел 4.2).

7.2.11.2 Проверка работоспособности ВК при повышенном напряжении питания 18 В - см. [10] (пункт 4.3.1).

7.2.11.3 Проверка работоспособности ВК при подаче напряжения питания обратной полярности (переполюсовке напряжения) - см. [10] (пункт 4.7.2).

7.2.11.4 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.12.1 Проверку уровня собственных помех в сигнальных бортовых цепях (уровень излучаемой эмиссии) проводят в соответствии с указаниями, приведенными в ГОСТ 33991.

7.2.12.2 Проверку уровня собственных помех, возникающих из-за токов питания, проводят в соответствии с указаниями, приведенными в ГОСТ 33991.

7.2.12.3 Испытание на устойчивость ВК к электромагнитным помехам от высокочастотных токов (устойчивость к воздействию высокочастотного электромагнитного поля) - см. [12].

7.2.12.4 Испытание на устойчивость ВК к электромагнитному излучению в области радиодиапазонов проводят в соответствии с указаниями, приведенными в [8].

7.2.12.5 Испытания на устойчивость ВК к электромагнитному полю частотой 50 Гц, модулируемому под ЛЭП, проводят с помощью имитатора ЛЭП (см. [11]). В качестве имитатора ЛЭП используется металлический стержень длиной 105 см и диаметром 10 мм, установленный на изоляторах таким образом, чтобы создаваемая им напряженность электрического поля в зоне установки ВК соответствовала значению 5000 В/м.

7.2.12.6 Испытание на устойчивость ВК к импульсному электромагнитному полю (импульс положительного и отрицательного заряда, моделирующего разряд молнии) проводят в соответствии с указаниями ГОСТ Р 51317.4.5.

7.2.12.7 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.13.1 Испытания ВК на стойкость к воздействию прямого электростатического разряда - см. [11] (пункт 5.2.2).

7.2.13.2 Испытания ВК на стойкость к воздействию воздушного электростатического разряда - см. [11] (пункт 5.2.3).

7.2.13.3 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.14.1 Испытания на стойкость ВК к воздействию ГСМ по 5.2.13 проводят на трех изделиях, отобранных из партии.

7.2.14.2 Испытания проводят путем смачивания тканевым тампоном не менее 5% части поверхности образца жидкостями по 5.2.13.

7.2.14.3 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.15.1 Испытания на стойкость ВК к воздействию нейтрального соляного тумана - см. [4] (подраздел 5.5).

7.2.15.2 Проверку на стойкость ВК к воздействию пониженного атмосферного давления проводят в соответствии с ГОСТ Р 51684.

7.2.15.3 ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.16.1 Испытания ВК на стойкость к воздействию эксплуатационных факторов проводят методом ускоренных эквивалентно-циклических испытаний.

7.2.16.2 Один базовый цикл соответствует одному году эксплуатации РТС, поэтому испытания состоят из 10 циклов.

7.2.16.3 Длительность базового цикла - 56 ч.

7.2.16.4 Перед испытаниями и после каждого четного цикла проводят контроль ВК на соответствие требованиям КД и эксплуатационной документации.

7.2.16.5 Состав базового цикла испытаний, очередность и время воздействия каждого фактора приведены в таблице 21.

7.2.16.6 Воздействие вибрации

ВК жестко закрепляют на столе стенда в положении, соответствующем положению на РТС, и подвергают воздействию вибрации.

Вибровоздействие создают методом качающейся частоты со скоростью развертки (10 +/- 1) Гц/мин в диапазоне частот от 150 до 500 Гц при ускорении 30 м/с² в течение 20 ч.

7.2.16.7 Воздействие повышенной влажности

Воздействие повышенной влажности осуществляют полным 24-часовым циклом в каждом нечетном базовом цикле.

ВК помещают в климатическую камеру.

Температуру в камере повышают до 55 °C в течение 1 - 3 ч.

Относительная влажность в этот период должна составлять (93 +/- 3)%.

Температуру (55 +/- 2) °C и влажность (93 +/- 3)% поддерживают в течение 12 ч от начала воздействия повышенной влажности.

Понижают температуру в камере до 25 °C в течение 4 - 9 ч.

Температуру (25 +/- 2) °C и влажность (93 +/- 3)% поддерживают до конца цикла.

7.2.16.8 Воздействие циклической температуры

Проводят 12 термических циклов при изменении температуры окружающего воздуха от минус 40 °C до 125 °C с выдержкой при каждой температуре по 1 ч и временем перемещения из камеры в камеру не более 3 мин.

ВК считают выдержавшей испытание, если после испытаний ее электрические, функциональные параметры и внешний вид соответствуют требованиям КД и эксплуатационной документации.

7.2.17.1 Проверку требований к сырью, материалам, покупным изделиям проводят рассмотрением номенклатуры примененных в ВК материалов и комплектующих изделий, сопроводительной документации на материалы и комплектующие изделия, проверкой применяемых в процессе производства материалов и покупных изделий по датам их выпуска в соответствии с 5.2.17.

7.2.17.2 Требования настоящего стандарта к сырью, материалам, покупным изделиям считаются выполненными, если:

- в ВК применены покупные комплектующие изделия, у которых ко времени предъявления ВК на приемку СТК оставшийся срок годности составляет не менее 3/4 установленного срока годности (согласно их стандартам или ТУ), а также не менее гарантийного срока хранения ВК;

- комплектующие изделия, на которые гарантийный срок не установлен или является недостаточным для удовлетворения приведенного требования с учетом установленного настоящим стандартом гарантийного срока хранения ВК, использованы текущего или предшествующего изготовлению ВК года выпуска;

- применяемые материалы и покупные комплектующие изделия, используемые для изготовления ВК, соответствуют национальным, отраслевым стандартам или ТУ, по которым они поставляются;

- применяемые материалы и покупные комплектующие изделия имеют сопроводительную документацию, подтверждающую их соответствие требованиям стандартов или ТУ на них.

7.2.18.1 Проверку требований к маркировке и упаковке проводят внешним осмотром и сопоставлением результатов этого осмотра с требованиями 5.4, 5.5.

7.2.18.2 Проверку требований к маркировке и упаковке проводят без занесения результатов проверки в сопроводительную документацию на ВК.

7.3.1.1 Все испытания, кроме оговоренных особо, проводят при нормальных климатических условиях по 5.3.1.5.

7.3.1.2 Используемые средства измерений и контроля должны пройти метрологическое подтверждение пригодности в установленном порядке.

7.3.1.3 При проведении испытаний принимают меры пожарной безопасности по ГОСТ 12.1.004, безопасности от вредного воздействия паров топлива и агрессивных сред, шума по ГОСТ 12.1.003 и вибрации на организм человека, а также меры безопасности при работе с электротехническим изделиями по ГОСТ 12.2.007.0.

7.3.2.1 Проверку габаритных, установочных и присоединительных размеров радара, а также его внешнего вида проводят внешним осмотром на соответствие требованиям КД.

7.3.2.2 Проверку размеров радара на соответствие КД проводят поверенным измерительным инструментом соответствующего класса точности.

7.3.2.3 Радар считают выдержавшим проверку, если его габаритные, присоединительные и установочные размеры соответствуют КД.

7.3.3.1 Проверку соответствия комплектности радара проводят путем сверки номенклатуры (количества) входящих в него компонентов с 5.3.3.

7.3.3.2 Радар считают выдержавшим испытание, если номенклатура (количество) входящих в него компонентов соответствует 5.3.3.

7.3.4.1 Проверка электрических характеристик радара - см. [10].

7.3.4.2 Изменения напряжений и полярности источника электропитания проводят при помощи универсальных измерительных электроприборов (вольтметра, амперметра и др.).

7.3.4.3 Для измерения времени используют лабораторные часы (допускается вместо часов использовать секундомер).

7.3.4.4 При проведении проверок используют соответствующие имитаторы источника бортового электропитания ТС, а также автомобильных потребителей электроэнергии.

7.3.4.5 Проверки радара по 5.3.4.1 - 5.3.4.3 проводят, подключая радар к имитатору источника электропитания ТС с учетом полярности и требуемого значения напряжения.

7.3.4.6 Изменение напряжения и время проверок - см. [10].

7.3.4.7 Во время проверок контролируют соответствие радара заданному функциональному классу (см. [2]).

7.3.4.8 Радар считают выдержавшим испытание, если его электрические характеристики соответствуют требованиям 5.3.4.1 - 5.3.4.3.

7.3.4.9 Проверки сопротивления изоляции электрических цепей по 5.3.4.4 проводят относительно штекеров и корпуса (см. [10], раздел 4).

7.3.4.10 Радар считают выдержавшим испытание, если его электрические характеристики соответствуют требованиям 5.3.4.4.

Проверку функциональных характеристик радара по 5.3.5 проводят с помощью генератора отраженных сигналов автомобильных радаров по эксплуатационной документации на него.

7.3.6.1 Проверку на соответствие 5.3.6.1 проводят на ударном стенде.

7.3.6.2 Перед испытанием проводят внешний осмотр и проверку радара на соответствие КД и требованиям 5.3.5.

7.3.6.3 Жестко закрепляют радар на стенде в рабочем положении.

7.3.6.4 Прикладывают к радару ударные нагрузки полусинусоидального импульса с ускорением 500 м/с² согласно ГОСТ 28213 и длительностью 6 мс (см. [3]) в количестве 10 повторений для каждой плоскости.

7.3.6.5 Радар считают выдержавшим испытание, если после испытаний не обнаружено механических повреждений, а его параметры соответствуют требованиям 5.3.5.

7.3.7.1 Проверку радара на соответствие 5.3.6.2 проводят на вибростенде.

7.3.7.2 Проверяют работоспособность радара после воздействия по 5.3.6.2.

7.3.7.3 После испытания проводят внешний осмотр радара и проверку его параметров на соответствие КД и требованиям 5.3.5.

7.3.7.4 Радар считают выдержавшим испытание, если после испытаний не обнаружено механических повреждений, а его параметры соответствуют требованиям 5.3.5.

7.3.8.1 Проверку радара на стойкость к воздействию рабочих температур по 5.3.6.3 и соответствия функциональному классу A (см. [4], подпункт 5.1.1.2) проводят в следующей последовательности:

- проводят внешний осмотр радара, убеждаются в отсутствии коррозии, нарушения качества маркировки;

- помещают радар в камеру тепла и холода, а средства контроля (измерений) и эквивалентную схему бортовой сети - вне камеры;

- проводят проверку внешнего вида и функциональных параметров радара в нормальных климатических условиях по 7.3.1.1 на соответствие КД и требованиям 5.3.5;

- устанавливают в камере температуру воздуха, равную (55 +/- 2) °C, подключают радар к эквивалентной схеме бортовой сети, подают напряжение (13,5 +/- 0,1) В и выдерживают радар при данной температуре во включенном состоянии под нагрузкой в течение 3 ч;

- повторяют испытание при температуре воздуха минус (10 +/- 2) °C и при выдержке не более 15 мин;

- по истечении времени выдержки проверяют внешний вид, электрические и функциональные параметры радара на соответствие КД и требованиям 5.3.5;

- извлекают радар из камеры и выдерживают в нормальных климатических условиях по 7.3.1.1 в течение 1 ч;

- проводят внешний осмотр радара.

7.3.8.2 Повторяют проверку радара по 7.3.8.1 на стойкость к воздействию рабочих температур от минус 20 °C до 65 °C по 5.3.6.3 и соответствия функциональному классу C (см. [4], подпункт 5.1.1.2).

7.3.8.3 Радар считают выдержавшим испытание, если во время испытаний его электрические, функциональные параметры и внешний вид соответствуют КД и требованиям 5.3.5.

7.3.9.1 Проверку радара на стойкость к воздействию предельной температуры по 5.3.6.4 (см. также по [4]) проводят в следующей последовательности:

- проводят внешний осмотр радара, убеждаются в отсутствии коррозии, нарушения качества маркировки;

- проводят проверку внешнего вида и функциональных параметров радара в нормальных климатических условиях по 7.3.1.1 на соответствие КД и требованиям 5.3.5;

- радар в выключенном состоянии помещают в камеру тепла;

- устанавливают в камере температуру воздуха, равную (65 +/- 2) °C, и выдерживают радар при данной температуре в течение 96 ч;

- по истечении указанного времени извлекают радар из камеры, выдерживают в нормальных условиях по 7.3.1.1 в течение 1 ч и проверяют электрические параметры радара на соответствие требованиям 5.3.5;

- проводят внешний осмотр радара.

7.3.9.2 Повторяют проверку радара по 7.3.9.1 на стойкость к воздействию по 5.3.6.4 предельной пониженной температуры минус 40 °C в течение 24 ч (см. [4]).

7.3.9.3 Повторяют проверку радара по 7.3.9.1 в упакованном виде на стойкость к воздействию по 5.3.6.4 предельной пониженной температуры минус 45 °C в течение 24 ч.

7.3.9.4 Повторяют проверку радара в упакованном виде по 7.3.9.1 на стойкость к воздействию по 5.3.6.4 предельной повышенной температуры 90 °C в течение 24 ч.

7.3.9.5 Радар считают выдержавшим испытание, если во время испытаний его электрические, функциональные параметры и внешний вид соответствуют КД и требованиям 5.3.5.

7.3.10.1 Проверку радара на воздействие температурных циклов по 5.3.6.5 проводят для температурных циклов в диапазоне температур от минус 40 °C до 65 °C (см. [4], пункты 5.3.2 и 5.3.3).

7.3.10.2 Радар считают выдержавшим испытание, если во время испытаний его электрические, функциональные параметры и внешний вид соответствуют КД и требованиям 5.3.5.

7.3.11.1 Испытание радара на соответствие требованиям 5.3.6.6 проводят в следующей последовательности:

а) перед испытанием проводят внешний осмотр и проверку параметров радара на соответствие КД и требованиям 5.3.5;

б) испытание проводят в климатической камере в течение 21 дня при температуре 40 °C и относительной влажности воздуха 85% (см. [4]).

7.3.11.2 Испытания повторяют для радара в упакованном виде в течение 72 ч при температуре 25 °C и относительной влажности воздуха 98% без конденсации влаги.

7.3.11.3 Радар считают выдержавшим испытание, если его параметры соответствуют требованиям 5.3.5.

7.3.12.1 Испытания на стойкость к воздействию ГСМ по 5.3.6.7 проводят на трех изделиях, отобранных из партии.

7.3.12.2 Испытания проводят путем смачивания тканевым тампоном не менее 5% части поверхности образца жидкостями (см. [5]).

7.3.12.3 Радар считают выдержавшим испытания, если его параметры и внешний вид соответствуют КД и требованиям 5.3.5.

7.3.13.1 Испытания на стойкость к воздействию соляного тумана по 5.3.6.8 проводят в течение 48 ч в камере нейтрального соляного тумана по ГОСТ 9.308.

7.3.13.2 Радар считают выдержавшим испытание, если его параметры соответствуют КД и требованиям 5.3.5.

7.3.14.1 Проверку степени защиты на соответствие 5.3.6.9 проводят по ГОСТ 14254.

7.3.14.2 Радар считают выдержавшим испытание, если его параметры соответствуют КД и требованиям 5.3.5.

7.3.15.1 Испытание на соответствие требованиям 5.3.6.10:

- закрепляют радар в приспособлении;

- поочередно прикладывают к каждому штекеру радара вдавливающую и растягивающую силу вдоль оси штекера (120 +/- 10) Н.

7.3.15.2 Результаты проверки считают удовлетворительными, если не произошло вырыва любого из штекеров из колодки, а параметры радара соответствуют требованиям 5.3.5.

7.3.16.1 Проверку на соответствие требованиям к ЭМС по 5.3.7 проводит потребитель.

7.3.16.2 Устойчивость к кондуктивным помехам по цепям питания проверяют согласно требованиям ГОСТ 33991 (см. также [10], [13]).

7.3.16.3 Устойчивость к помехам от емкостных и индуктивных перегрузок в сигнальных бортовых цепях проверяют согласно требованиям ГОСТ 33991 (см. также [14]).

7.3.16.4 Уровень собственных помех проверяют согласно требованиям ГОСТ 33991.

7.3.16.5 Устойчивость к электростатическому разряду проверяют согласно требованиям ГОСТ 30378 (см. также [11]).

7.3.16.6 Устойчивость к электромагнитному полю частотой 50 Гц, модулируемому под ЛЭП, проверяют с помощью имитатора ЛЭП (см. [11]). В качестве имитатора ЛЭП используют металлический стержень длиной 105 см и диаметром 10 мм, установленный на изоляторах таким образом, чтобы создаваемая им напряженность электрического поля в зоне установки радара соответствовала значению 5000 В/м.

7.3.16.7 Устойчивость к импульсному электромагнитному полю (импульс положительного и отрицательного заряда, моделирующего разряд молнии) проверяют согласно требованиям ГОСТ Р 51317.4.5.

7.3.16.8 Устойчивость к высокочастотному электромагнитному полю проверяют согласно требованиям ГОСТ Р 51317.4.3.

7.3.16.9 Проверку соответствия РТС, оснащенного радарами, согласно требованиям [8] проводят сопоставлением требований данных правил с исполнением РТС, на котором они установлены.

7.3.16.10 Радар считают выдержавшим испытание, если получены положительные результаты при проведении проверок по методикам, приведенным в данном подразделе, а полученные результаты соответствуют требованиям 5.3.7.

7.3.17.1 Испытания радаров на стойкость к воздействию эксплуатационных факторов проводят методом ускоренных эквивалентно-циклических испытаний.

7.3.17.2 Один базовый цикл соответствует одному году эксплуатации РТС, поэтому испытания состоят из 10 циклов.

7.3.17.3 Длительность базового цикла - 56 ч.

7.3.17.4 Перед испытаниями и после каждого четного цикла проводят контроль радара на соответствие требованиям КД и 5.3.5.

7.3.17.5 Состав базового цикла испытаний, очередность и время воздействия каждого фактора приведены в таблице 22.

7.3.17.6 Воздействие вибрации

Радар жестко закрепляют на столе стенда в положении, соответствующем положению на РТС, и подвергают воздействию вибрации.

Вибровоздействие создают методом качающейся частоты со скоростью развертки (10 +/- 1) Гц/мин в диапазоне частот от 150 до 500 Гц при ускорении 30 м/с² в течение 20 ч.

7.3.17.7 Воздействие повышенной влажности

Воздействие повышенной влажности осуществляют полным 24-часовым циклом в каждом нечетном базовом цикле.

Радар помещают в климатическую камеру.

Температуру в камере повышают до 55 °C в течение 1 - 3 ч.

Относительная влажность в данный период должна составлять (93 +/- 3)%.

Температуру (55 +/- 2) °C и влажность (93 +/- 3)% поддерживают в течение 12 ч от начала воздействия повышенной влажности.

Затем температуру в камере понижают до 25 °C в течение 4 - 9 ч.

Температуру (25 +/- 2) °C и влажность (93 +/- 3)% поддерживают до конца цикла.

7.3.17.8 Воздействие циклической температуры

Проводят 12 термических циклов при изменении температуры окружающего воздуха от минус 40 °C до 125 °C, с выдержкой при каждой температуре по 1 ч и временем перемещения из камеры в камеру не более 3 мин.

Радар считают выдержавшим испытание, если после испытаний не обнаружено механических повреждений, а его параметры соответствуют требованиям 5.3.5.

7.3.18.1 Маркировку считают выдержавшей проверку, если она соответствует 5.4.

7.3.18.2 Проверку упаковки радара по 5.5 проводят визуальным осмотром.

7.3.18.3 Упаковку считают выдержавшей проверку, если она соответствует требованиям 5.5.
