"ГОСТ Р 58790-2019. Национальный стандарт Российской Федерации. Техника пожарная. Насосы пожарные. Классификация. Термины и определения"
(утв. и введен в действие Приказом Росстандарта от 19.12.2019 N 1497-ст)

"ГОСТ Р 58790-2019. Национальный стандарт Российской Федерации. Техника пожарная. Насосы пожарные. Классификация. Термины и определения"
(утв. и введен в действие Приказом Росстандарта от 19.12.2019 N 1497-ст)


Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 19 декабря 2019 г. N 1497-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИКА ПОЖАРНАЯ
НАСОСЫ ПОЖАРНЫЕ
КЛАССИФИКАЦИЯ. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Fire techniques. Fire-fighting pumps. Classification. Terms
and definitions
ГОСТ Р 58790-2019
ОКС 13.220.10
Дата введения
1 января 2021 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский ордена "Знак Почета" научно-исследовательский институт противопожарной обороны Министерства Российской Федерации по делам гражданской обороны, чрезвычайным ситуациям и ликвидации последствий стихийных бедствий" (ФГБУ ВНИИПО МЧС России)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 декабря 2019 г. N 1497-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений национального стандарта Великобритании БС ЕН 1028-1:2002 + А1:2008 "Насосы пожарные. Насосы центробежные пожарные. Классификация. Общие технические требования" (BS EN 1028-1:2002 + A1:2008 "Fire-fighting pumps - Fire-fighting centrifugal pumps with primer - Classification - General and safety requirements", NEQ)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Установленные в настоящем стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области пожарных насосов.
Для каждого понятия установлен один стандартизованный термин.
Не рекомендуемые к применению термины-синонимы приведены в круглых скобках после стандартизованного термина и обозначены пометой "Нрк".
Приведенные определения можно, при необходимости, изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия.
В случаях, когда в термине содержатся все необходимые и достаточные признаки понятия, определение не приводится и вместо него ставится прочерк.
В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском языке.
Стандартизованные термины набраны полужирным шрифтом, не рекомендуемые к применению термины-синонимы - курсивом.
1 Область применения
1.1 Настоящий стандарт устанавливает основные термины и определения понятий, применяемых при проектировании, производстве, оценке соответствия, эксплуатации, транспортировании, хранении и утилизации пожарных насосов.
1.2 Термины, установленные настоящим стандартом, рекомендуются для применения во всех видах документации и литературы в области пожарной техники, входящих в сферу действия работ по стандартизации и (или) использующих результаты этих работ.
2 Классификация

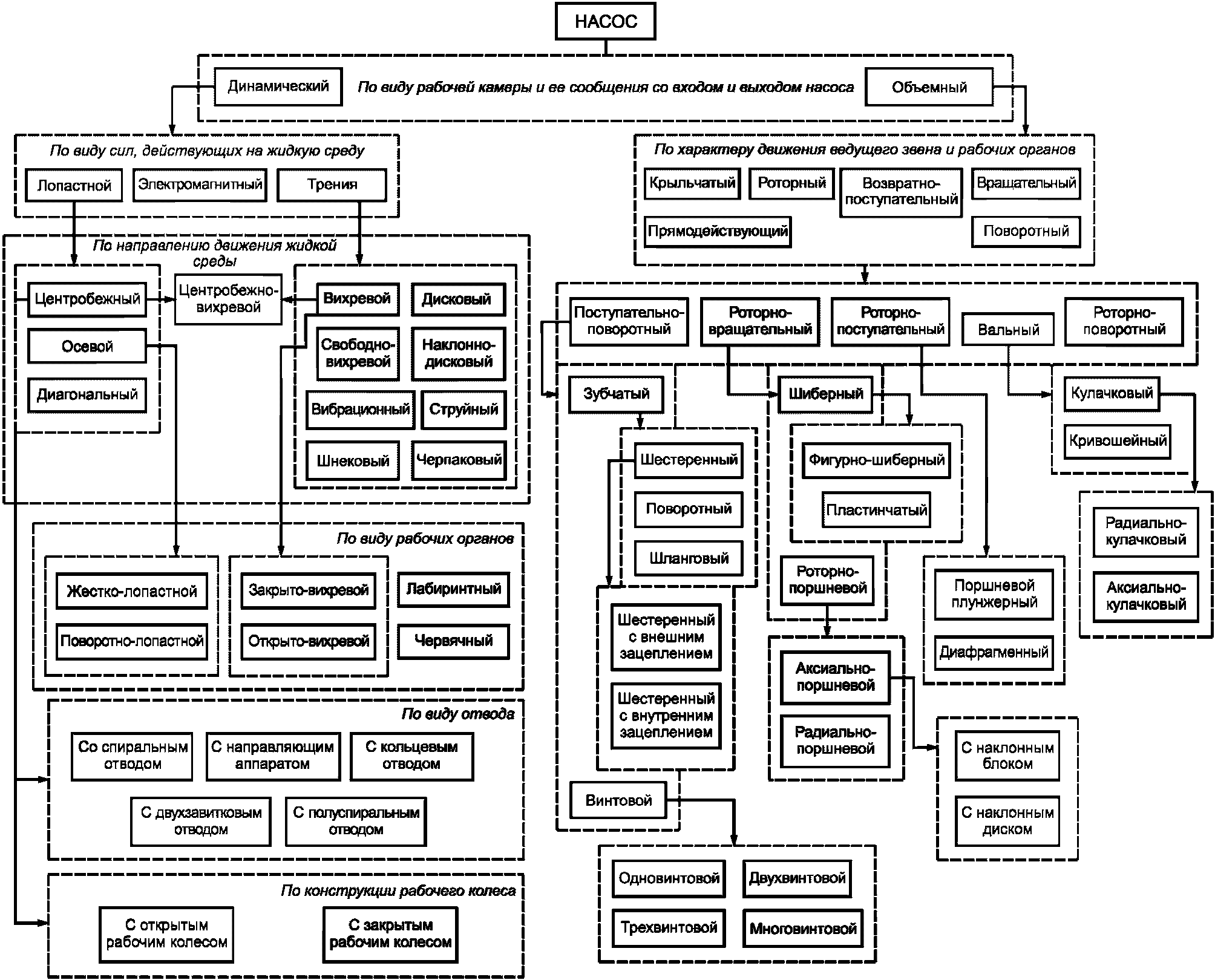

2.1 Графическая схема классификации пожарных насосов приведена в приложении А.
2.2 В настоящем стандарте под жидкой средой понимается капельная жидкость, которая может содержать твердую или газовую фазу.
3 Термины и определения
Общие понятия
1
насос: Машина (механическое устройство), включающая в себя всасывающий и напорный присоединительные патрубки и выступающие части своих валов, предназначенная для создания потока жидкой среды.
pump
2
пожарный насос: Насос, используемый для подачи воды и водного раствора пенообразователя с расходом и рабочим давлением, необходимым для тушения пожара.
fire-fighting pump
3
насосный агрегат: Агрегат, состоящий из насоса и привода совместно с элементами трансмиссии, опорной плитой и любым другим вспомогательным оборудованием.
pump unit
4
привод насоса: Машина, снабжающая насос механической энергией.
Примечание - Приводом могут быть: электродвигатель, турбина, гидравлический привод, пневматический привод, двигатель внутреннего сгорания и пр.
pump drive
5
насосная установка: Конструкция из трубопроводов, опорных частей, фундаментов, блоков управления, приводов и т.д., в которую установлен насос или насосный агрегат в целях обеспечения выполнения тех задач, для которых данная конструкция предназначена.
installation
6
система: Часть установки, включая насос, которая определяет функциональные характеристики установки.
system
7
условия: Совокупность параметров, определяемых окружающей обстановкой в каждом конкретном случае применения оборудования, а также свойствами перекачиваемой жидкости, оказывающая влияние на функционирование и эксплуатационные свойства системы.
conditions
Понятия, характеризующие принцип действия и конструкции
8
динамический насос: Насос, в котором жидкая среда перемещается под силовым воздействием на нее в камере, постоянно сообщающейся со входом и выходом насоса.
rotodynamic pump
9
объемный насос: Насос, в котором жидкость перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.
positive-displacement pump
10
центробежный насос: Динамический (лопастной) насос, в котором жидкая среда перемещается через рабочее колесо от центра к периферии.
centrifugal pump
11
поршневой насос: Возвратно-поступательный насос, у которого рабочие органы выполнены в виде поршней.
piston pump
12
затопляемый насос: Насос, предназначенный для продолжения эксплуатации, будучи временно погруженным в жидкость, которая может быть (необязательно) перекачиваемой жидкостью.
submergible pump
13
погружной насос: Насосный агрегат, предназначенный для эксплуатации в состоянии полного погружения в перекачиваемую жидкость.
submersible pump
14
скважинный насос: Погружной насос, устанавливаемый в скважине.
shallow well pump
15
диафрагменный насос (Нрк. мембранный насос): Возвратно-поступательный насос, у которого рабочие органы выполнены в виде упругих диафрагм.
diaphragm pump
16
шестеренный насос: Зубчатый насос с рабочими органами в виде шестерен, обеспечивающих геометрическое замыкание рабочей камеры и передающих крутящий момент.
gear pump
17
шиберный насос: Роторно-поступательный насос с рабочими органами в виде шиберов.
roller vane pump
18
пластинчатый насос: Шиберный насос, в число рабочих органов которого входят шиберы, выполненные в виде пластин.
vane type pump
19
ручной насос: Насос, в котором жидкая среда перемещается за счет мускульной силы человека.
hand pump
20
насос с трансмиссионным валом: Насос, у которого приводящий двигатель и насос соединены промежуточным валом.
shaft pump
21
насос с реверсивным потоком (Нрк. обратимый насос): Насос, у которого возможно изменение направления движения подаваемой жидкой среды на противоположное.
reversible pump
22
регулируемый насос: Насос, обеспечивающий в заданных пределах изменение подачи, а у динамических насосов - напора.
variable capacity pump
23
дозировочный насос: Насос, обеспечивающий подачу с заданной точностью.
proportioning pump
24
самовсасывающий насос: Насос, обеспечивающий самозаполнение подводящего трубопровода жидкой средой.
self priming pump
25
паровой насос: Насосный агрегат с приводом от парового цилиндра, распределительное устройство которого входит в конструкцию насоса.
steam pump
26
пневмонасос: Насосный агрегат с приводом от пневмоцилиндра, распределительное устройство которого входит в конструкцию насоса.
air operated pump
27
электронасос: Насосный агрегат с приводом от электродвигателя, узлы которого входят в конструкцию насоса.
electric pump
28
турбонасос: Насосный агрегат с приводом от турбины, узлы которого входят в конструкцию насоса.
turbo pump
29
насос нормального давления: Одно- или многоступенчатый насос, обеспечивающий подачу воды и огнетушащих растворов при давлении на выходе до 2 МПа.
normal-pressure pump
30
насос высокого давления: Многоступенчатый насос, обеспечивающий подачу воды и огнетушащих растворов при давлении на выходе от 2 до 5,0 МПа.
high pressure pump
31
комбинированный насос: Насос, состоящий из последовательно соединенных насосов нормального и высокого давления, имеющих общий привод.
combined pump
32
напор: Энергия единицы массы жидкости, деленная на ускорение свободного падения.
head
Примечание - Величину напора пожарного насоса определяют по формуле
,
где p2 и p1 - давления на выходе и на входе в насос соответственно, Па;
- плотность жидкой среды, кг·м-3;
g - ускорение свободного падения, м·с-2;
v2 и v1 - скорости жидкой среды на выходе и на входе в насос соответственно, м·с-1;
Z2 - Z1 - расстояния по вертикали между отметками положения приборов измерения давления на выходе и на входе в насос соответственно, м.
Понятия, характеризующие величины в области пожарных насосов
33
массовая подача: Масса жидкости, проходящая через контрольное сечение, расположенное на выходе из насоса, в единицу времени.
mass rate of flow
34
объемная подача [расход]: Объем жидкости, истекающей из выходной зоны насоса в единицу времени.
volumetric flow, expense
35
геометрическая высота всасывания: Расстояние между осью вращения рабочего колеса первой ступени насоса и уровнем воды со стороны линии всасывания.
the geometric suction height
36
номинальный режим пожарного насоса: Режим работы пожарного насоса, обеспечивающий заданные технические показатели.
nominal mode fire pump
37
номинальный напор пожарного насоса: Напор пожарного насоса при его номинальном режиме работы (при номинальных значениях подачи, геометрической высоты всасывания и частоты вращения рабочего колеса).
rated pressure of fire pump
38
номинальная геометрическая высота всасывания пожарного насоса: Геометрическая высота всасывания пожарного насоса при его номинальном режиме работы (при номинальных значениях подачи и частоты вращения рабочего колеса).
nominal geometric suction height
39
максимальная геометрическая высота всасывания пожарного насоса: Геометрическая высота всасывания пожарного насоса, принятая в качестве нормативной при проведении соответствующих проверок параметров системы водозаполнения и предельной подачи насоса.
maximum geometric suction height of fire pump
40
номинальная частота вращения рабочего колеса пожарного насоса: Частота вращения рабочего колеса пожарного насоса при его номинальном режиме работы (при номинальных значениях геометрической высоты всасывания и подачи).
nominal frequency of rotation of the impeller fire pump
41
номинальная подача пожарного насоса: Подача насоса при номинальном напоре, номинальной геометрической высоте всасывания и номинальной частоте вращения рабочего колеса насоса.
nominal flow fire pump
42
давление на входе пожарного насоса: -
fire pump inlet pressure
43
давление на выходе пожарного насоса: -
fire pump outlet pressure
44
максимальное давление на выходе пожарного насоса: Наибольшее давление, действующее на выходе пожарного насоса.
maximum fire pump outlet pressure
45
частота вращения: Количество оборотов или перемещений, произведенных валом, соединительной муфтой вала или ротором насоса в единицу времени.
speed
46
коэффициент полезного действия пожарного насоса: Отношение гидравлической мощности пожарного насоса к приводной мощности насоса.
pump efficiency
47
мощность пожарного насоса: Полезная механическая энергия, передаваемая жидкости во время прохождения через пожарный насос.
fire pump power
48
кавитационный запас: Разность между абсолютным значением полного напора на входе в насос и напором, эквивалентным давлению насыщенного пара перекачиваемой жидкости при определенной температуре.
net positive suction head
49
допустимый кавитационный запас: Минимальный кавитационный запас во входном патрубке насоса, необходимый для достижения расчетных или эксплуатационных технических характеристик при заданных условиях.
the allowable cavitation margin
50
характеристика насоса: Графическая зависимость основных технических показателей от давления (для объемных насосов) или от подачи (для динамических насосов) при постоянных значениях частоты вращения, вязкости и плотности жидкой среды на входе в насос.
pump performance
51
рабочая часть характеристики пожарного насоса: Зона характеристики пожарного насоса, в пределах которой рекомендуется его эксплуатация.
the working part of the characteristics of the fire pump
Алфавитный указатель терминов на русском языке
агрегат насосный
3
высота всасывания геометрическая
35
высота всасывания пожарного насоса геометрическая максимальная
39
высота всасывания пожарного насоса геометрическая номинальная
38
давление на входе пожарного насоса
42
давление на выходе пожарного насоса
43
давление на выходе пожарного насоса максимальное
44
запас кавитационный
48
запас кавитационный допустимый
49
коэффициент полезного действия пожарного насоса
46
мощность пожарного насоса
47
напор
32
напор пожарного насоса номинальный
37
насос
1
насос высокого давления
30
насос диафрагменный
15
насос динамический
8
насос дозировочный
23
насос затопляемый
12
насос комбинированный
31
насос мембранный Нрк.
15
насос нормального давления
29
насос обратимый Нрк.
21
насос объемный
9
насос паровой
25
насос пластинчатый
18
насос погружной
13
насос пожарный
2
насос поршневой
11
насос регулируемый
22
насос ручной
19
насос с реверсивным потоком
21
насос с трансмиссионным валом
20
насос самовсасывающий
24
насос скважинный
14
насос центробежный
10
насос шиберный
17
насос шестеренный
16
пневмонасос
26
подача массовая
33
подача объемная
34
подача пожарного насоса номинальная
41
привод насоса
4
расход
34
режим пожарного насоса номинальный
36
система
6
турбонасос
28
условия
7
установка насосная
5
характеристика насоса
50
частота вращения
45
частота вращения рабочего колеса пожарного насоса номинальная
40
часть характеристики пожарного насоса рабочая
51
электронасос
27
Алфавитный указатель эквивалентов терминов
на английском языке
air operated pump
26
centrifugal pump
10
combined pump
31
conditions
7
diaphragm pump
15
electric pump
27
fire-fighting pump
2
fire pump inlet pressure
42
fire pump outlet pressure
43
fire pump power
47
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: термин "flow rate" в п. 32 отсутствует.
flow rate
32
gear pump
16
hand pump
19
head
32
high pressure pump
30
installation
5
mass rate of flow
33
maximum fire pump outlet pressure
44
maximum geometric suction height of fire pump
39
net positive suction head
48
nominal geometric suction height
38
nominal flow fire pump
41
nominal frequency of rotation of the impeller fire pump
40
nominal mode fire pump
36
normal-pressure pump
29
piston pump
11
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: термин "pressure" в п. 31 отсутствует.
pressure
31
positive-displacement pump
9
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: термин "positive suction head" в п. 47 отсутствует.
positive suction head
47
proportioning pump
23
pump
1
pump drive
4
pump efficiency
46
pump performance
50
pump unit
3
rated pressure of fire pump
37
reversible pump
21
roller vane pump
17
rotodynamic pump
8
self priming pump
24
shallow well pump
14
shaft pump
20
ИС NORMPROD: примечание.
В официальном тексте документа, видимо, допущена опечатка: термин "sliding vane pump" в п. 15 отсутствует.
sliding vane pump
15
speed
45
steam pump
25
submerged pump
12
submersible pump
13
system
6
the allowable cavitation margin
49
the geometric suction height
35
the working part of the characteristics of the fire pump
51
turbo pump
28
vane type pump
18
variable capacity pump
22
volume of flow, expense
34
Приложение А
(справочное)
ВИДЫ НАСОСОВ ПО ПРИНЦИПУ ДЕЙСТВИЯ И КОНСТРУКЦИИ
Рисунок А.1
УДК 614.846.6:006.354
ОКС 13.220.10
Ключевые слова: насос, пожарный насос, динамический насос, объемный насос


Вернуться в "Каталог нормативных документов"





Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/27/gost_21566.html



На эту страницу сайта можно сделать ссылку:





На правах рекламы:

© Антон Серго, 1998-2026.
Правовая информация, 18+

Разработка сайта
ArtStyle Group
