"ГОСТ Р ИСО 20140-3-2019. Национальный стандарт Российской Федерации. Системы промышленной автоматизации и интеграция. Оценка энергетической эффективности и прочих факторов производственных систем, воздействующих на окружающую среду. Часть 3. Процесс агрегации данных оценки экологической эффективности"
(утв. и введен в действие Приказом Росстандарта от 12.09.2019 N 670-ст)

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "НИИ экономики связи и информатики "Интерэкомс" (ООО "НИИ "Интерэкомс") на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 20 "Экологический менеджмент и экономика"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 сентября 2019 г. N 670-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 20140-3:2019 "Системы промышленной автоматизации и интеграция. Оценка энергетической эффективности и прочих факторов производственных систем, воздействующих на окружающую среду. Часть 3. Процесс агрегации данных оценки экологической эффективности" (ISO 20140-3:2019 "Automation systems and integration - Evaluating energy efficiency and other factors of manufacturing systems that influence the environment - Part 3: Environmental performance evaluation data aggregation process", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектом патентных прав. Международная организация по стандартизации (ИСО) не несет ответственности за идентификацию подобных патентных прав

Серия международных стандартов ИСО 20140 определяет методы оценки экологической эффективности (EPE-методы) в части энергетической эффективности производственных систем и прочих факторов, например энергопотребления, утилизации и сброса отходов и т.д., что может оказывать серьезное воздействие на окружающую среду. Рассматриваемый метод оценки позволяет подсчитать затраты энергии производственной системы и степень ее воздействия на окружающую среду. Серия стандартов ИСО 20140 устанавливает систематическую оценку экологической эффективности путем анализа производственных возможностей производственных систем.

Серия стандартов ИСО 20140 предназначена для производственных систем с дискретным производством (например, формование, механическая обработка, покраска, сборка, испытания) и производственных процессов, используемых при производстве самолетов, автомобилей, электрических приборов, механических инструментов и их компонентов и прочей аналогичной продукции.

Рассматриваемая область применения настоящего стандарта - производственная система, имеющая иерархическую структуру, созданная на базе характерного производственного оборудования, т.е. рабочей единицы, рабочего центра, рабочей области или промышленного предприятия. Серия стандартов ИСО 20140 определяет метод оценки экологической эффективности, учитывающий различные конфигурации производственных систем, усовершенствования системы управления производством и отдельные операции производственного оборудования.

Серия стандартов ИСО 20140 может быть использована в целях:

- сравнительного анализа (бенчмаркинга) воздействия на окружающую среду базовых производственных систем или различных производственных систем, выпускающих одинаковую продукцию;

- альтернативного изучения аспектов экологической эффективности для совершенствования существующего производственного процесса, реконфигурирования (реконструкции) существующей производственной системы/оборудования и разработки новых производственных систем;

- задания целей высокого уровня для совершенствования условий окружающей среды и предотвращения аварий систем, рабочих единиц и характерного производственного оборудования;

- улучшения производственных операций путем визуализации фактического статуса воздействия на окружающую среду.

Пользователями настоящего стандарта являются:

a) менеджеры, ответственные за состояние окружающей среды на промышленных объектах, в регионах, на предприятиях;

b) инженеры по планированию процесса производства продукции;

c) планировщики и разработчики производственных систем;

d) инженеры и руководители производственных систем.

Настоящий стандарт устанавливает процесс агрегации данных оценки экологической эффективности (EPE-данных) в соответствии с процедурой оценки экологической эффективности, установленной в ИСО 20140-2, для наборов данных оценки экологической эффективности, подготовленных в соответствии с ИСО 20140-5.

Настоящий стандарт не конкретизирует вышеуказанный процесс агрегации в привязке к конкретной реализации производственной системы.

В настоящем стандарте использована нормативная ссылка на следующий стандарт [для датированных ссылок применяют только указанное издание ссылочного стандарта, для недатированных - последнее издание (включая все изменения к нему)]:

ISO 20140-1, Automation systems and integration - Evaluating energy efficiency and other factors of manufacturing systems that influence the environment - Part 1: Overview and general principles (Системы промышленной автоматизации и интеграция. Оценка энергетической эффективности и прочих факторов производственных систем, воздействующих на окружающую среду. Часть 1. Обзор и общие принципы)

В настоящем стандарте применены термины по ИСО 20140-1, а также следующие термины с соответствующими определениями:

ИСО и МЭК поддерживают нижеследующие терминологические базы данных в области стандартизации:

- IEC Electropedia: на сайте /template/go.php?url=https://www.electropedia.org/;

- поисковая платформа ISO Online: на сайте /template/go.php?url=https://www.iso.org/obp.

3.1

3.2 составляющее действие (constituent activity): Часть рассматриваемого производственного процесса (3.8), идентифицируемая используемой единицей оборудования, сроками выполнения действия и конкретным рабочим режимом.

3.3 преобразованные EPE-данные (converted EPE data): Набор данных, представляющих численное значение конкретного типа воздействия на окружающую среду (3.4) производственного процесса в конкретном рабочем режиме с учетом составляющих действий (3.2). Для целей суммирования отдельные элементы представляются в одной форме в одних единицах измерения.

3.4

3.5

3.6

3.7

3.8

Настоящий раздел содержит описание процесса агрегации EPE-данных с учетом положений других частей серии стандартов ИСО 20140.

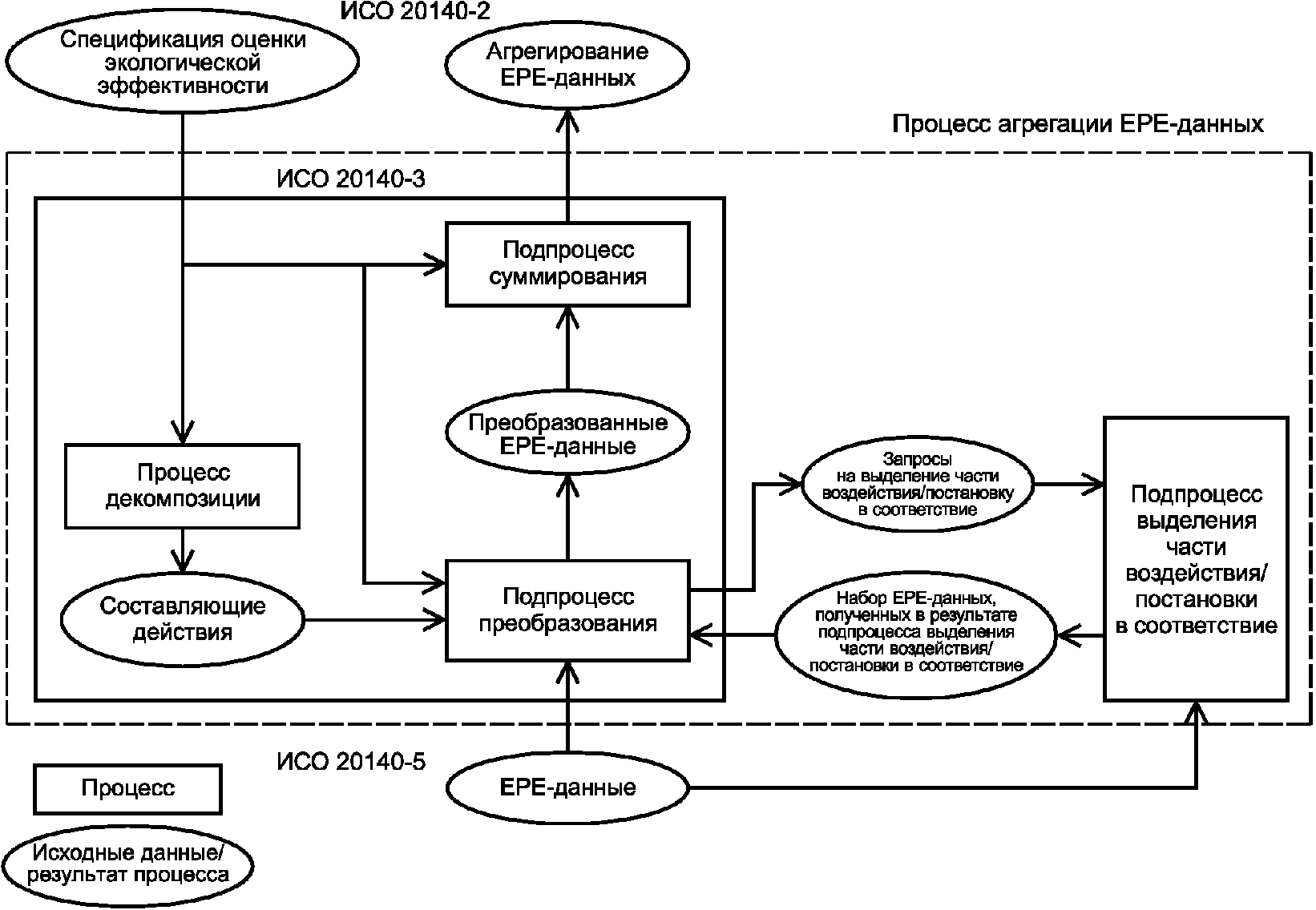

На рисунке 1 приведены основные соотношения и обмен данными между процессом агрегации и следующими подпроцессами:

a) разработки спецификации оценки экологической эффективности;

b) агрегации EPE-данных;

c) вычисления ключевых показателей экологической эффективности (EKPI-показателей).

Процесс агрегации EPE-данных формирует совокупные агрегированные EPE-данные, использующиеся в качестве исходных данных для последующего подпроцесса вычисления EKPI-показателей в соответствии со спецификацией оценки экологической эффективности, определяемой подпроцессом разработки спецификации оценки экологической эффективности с использованием EPE-данных.

Примечание 1 - Настоящий стандарт определяет процесс агрегации EPE-данных.

Примечание 2 - Порядок разработки спецификации EPE-данных определяется в соответствии с ИСО 20140-5.

Примечание 3 - Подпроцесс разработки спецификации оценки экологической эффективности и подпроцесс вычисления EKPI-показателей определяются в соответствии с ИСО 20140-2.

В качестве исходных данных процесс агрегации EPE-данных предполагает использование спецификации оценки экологической эффективности. Спецификация оценки экологической эффективности должна включать:

a) описание подлежащего оценке производственного процесса;

b) режим производственного процесса, соответствующий цели спецификации оценки экологической эффективности.

c) типы оцениваемого воздействия на окружающую среду.

Примечание 1 - Несмотря на то, что типы оцениваемого воздействия на окружающую среду включены в спецификацию, каждому конкретному типу воздействия соответствует отдельный запрос процесса агрегации из множества запросов, инициированных в рамках оценки;

d) качественные требования оценки экологической эффективности.

В дополнение к спецификации оценки экологической эффективности нижеследующие элементы могут также быть использованы в качестве исходных данных процесса агрегации EPE-данных;

e) структуру производственной системы, обеспечивающей производственный процесс, включая спецификации единиц оборудования рассматриваемой производственной системы.

Уровень детализации структуры напрямую зависит от структуры производственной системы и требуемого уровня качества агрегированных EPE-данных, необходимых для спецификации оценки экологической эффективности. Данную информацию необходимо предоставлять отдельно от спецификации оценки экологической эффективности, что позволит использовать спецификацию в качестве элемента сравнительного анализа.

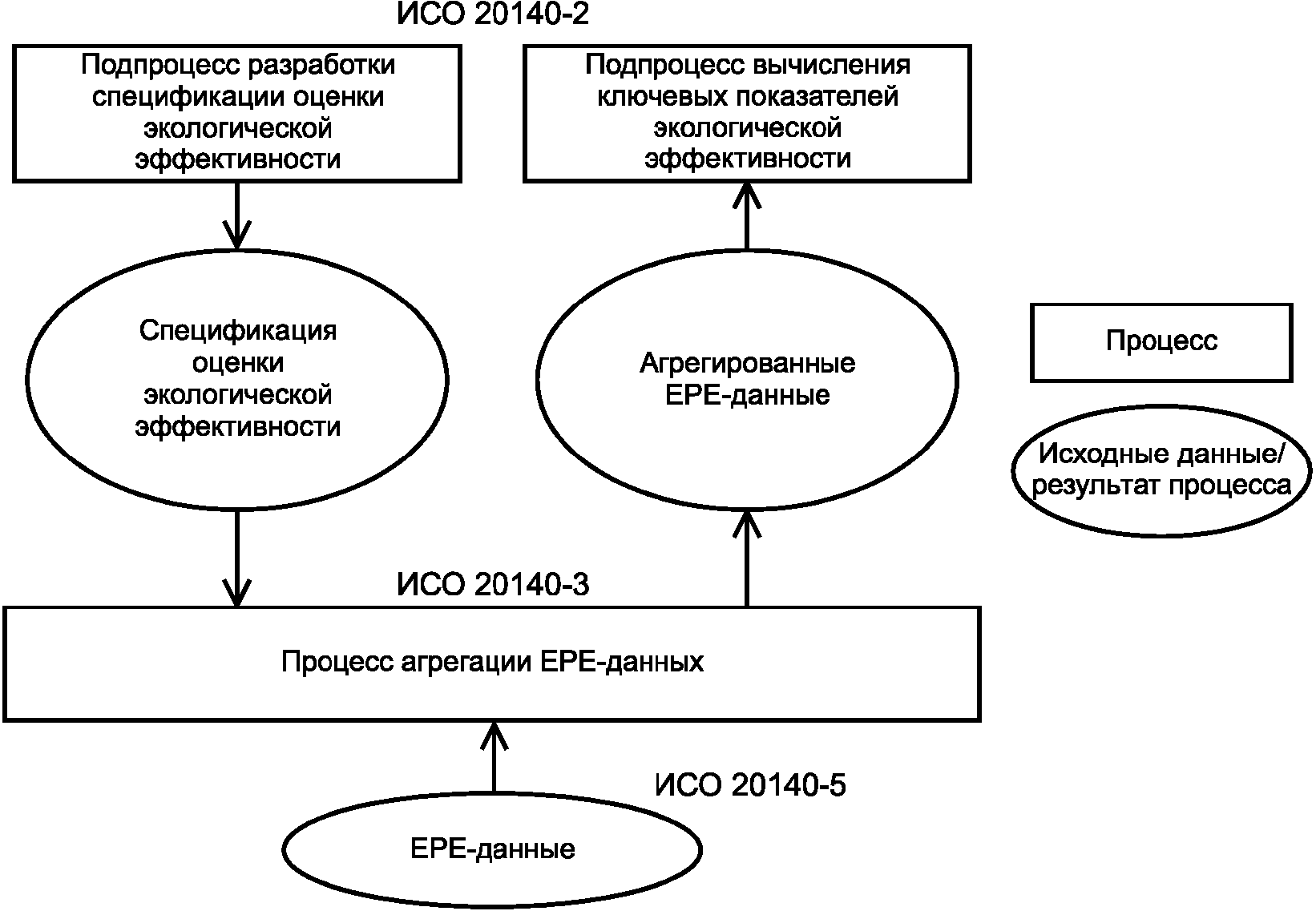

Процесс агрегации EPE-данных включает в себя следующие подпроцессы (см. рисунок 2):

a) подпроцесс декомпозиции;

b) подпроцесс преобразования;

c) подпроцесс суммирования (объединения);

d) подпроцесс выделения части воздействия/постановки в соответствие.

Примечание - В настоящем стандарте подпроцесс выделения части воздействия/постановки в соответствие только обозначен, но не определен.

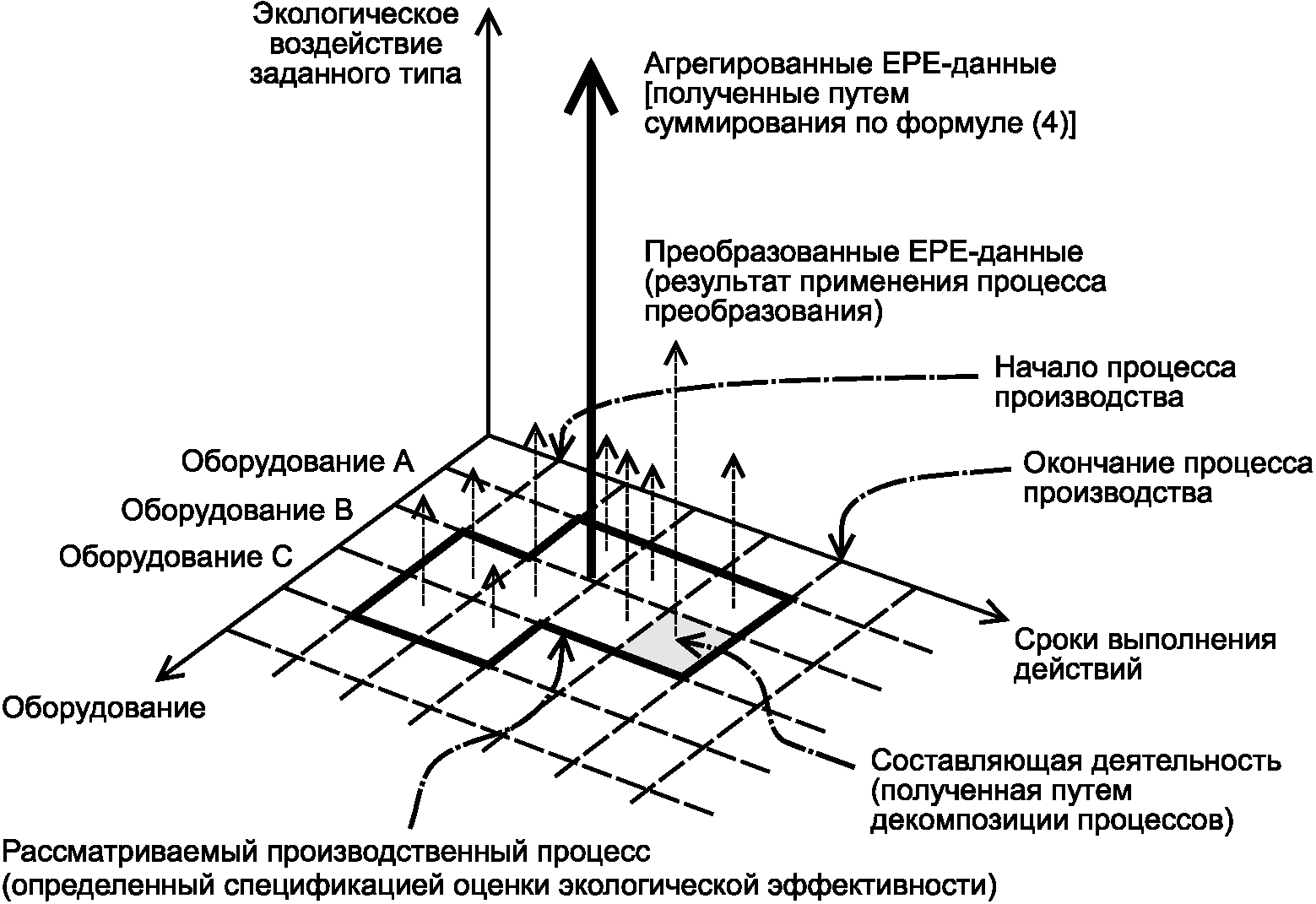

Подпроцесс декомпозиции (см. рисунок 3) представляет собой производственный процесс, определенный спецификацией оценки экологической эффективности как совокупность составляющих действий с надлежащей степенью детализации. При этом используемые агрегированные EPE-данные должны удовлетворять требованиям спецификации оценки экологической эффективности.

Каждое составляющее действие идентифицируется путем указания: 1) соответствующей единицы оборудования; 2) сроков выполнения действия.

Рисунок 4 иллюстрирует процедуру преобразования и суммирования EPE-данных.

Подпроцесс преобразования обеспечивает преобразование набора EPE-данных, ассоциированных с составляющим действием, определенным подпроцессом декомпозиции. Задается конкретный тип воздействия на окружающую среду, обусловленный конкретным производственным процессом и конкретным рабочим режимом.

Примечание 1 - Если EPE-данные соответствуют единицам измерения, подходящим для проведения последовательных вычислений, то преобразованные EPE-данные будут в тех же единицах измерения, что и до момента преобразования.

Подпроцесс суммирования (объединения) обеспечивает суммирование всех элементов преобразованных EPE-данных, ассоциированных с соответствующими составляющими действиями. В результате формируются агрегированные EPE-данные.

Примечание 2 - В случае сложной структуры декомпозиции может потребоваться несколько последовательных итераций преобразования EPE-данных.

Процесс выделения части воздействия/постановки в соответствие задействуется, когда преобразование EPE-данных составляющего действия не может быть получено напрямую из набора исходных EPE-данных.

Примечание 3 - Описание интерфейса с подпроцессами выделения части воздействия/постановки в соответствие приведено в 8.4.

Подпроцесс декомпозиции раскладывает на составляющие действия производственный процесс (для каждого рабочего режима), учитывая требуемый уровень детализации, тип воздействия на окружающую среду, подлежащего оценке в соответствии со спецификацией оценки экологической эффективности.

Составляющее действие представляется следующим математическим выражением с атрибутами [см. формулу (1)]:

где - составляющее действие;

e - идентификаторы ассоциированного оборудования.

t - период времени, необходимый для выполнения составляющего действия.

Примечание 1 - Период времени включает начальный момент времени, конечный момент времени, продолжительность действия, определяющие срез информации, в котором представлены EPE-данные, соответствующие рассматриваемому составляющему действию.

m_e - уточнение, касающееся конкретного рабочего режима конкретного производственного процесса и конкретной единицы оборудования, ассоциированной с составляющим действием.

Примечание 2 - В соответствии со структурой производственной системы, используемой в рамках производственного процесса, конкретный рабочий режим уточняется для возможности его применения для конкретной единицы оборудования, ассоциированной с составляющим действием.

Подпроцесс декомпозиции определяют по формуле (2)

где D (...) - функция декомпозиции;

p - подлежащий оценке производственный процесс;

i - тип воздействия на окружающую среду, определяемый спецификацией оценки экологической эффективности;

m - рабочий режим, показывающий фактический статус оборудования;

- представляет множество составляющих действий.

Исходные данные подпроцесса преобразования включают в себя наборы EPE-данных, ассоциированных с каждым составляющим действием, определяемым подпроцессом декомпозиции.

Подпроцесс преобразования преобразует исходные EPE-данные в преобразованные EPE-данные. Каждый элемент преобразованных EPE-данных характеризует воздействие на окружающую среду, обусловленное составляющими действиями. Исходные данные определяют тип воздействия на окружающую среду, обусловленный рассматриваемым производственным процессом и соответствующим рабочим режимом. Данные зависят от типа воздействия на окружающую среду и от рабочего режима в соответствии со спецификацией оценки экологической эффективности.

Выброс CO₂ = (количество продукта, произведенного за день) x (количество сырой нефти, сжигаемой на единицу производства данного продукта) x (коэффициент полезного использования сырой нефти на производстве);

В некоторых случаях преобразованные EPE-данные получаются на основе EPE-данных, представленных в разных единицах измерения.

Все элементы преобразованных (агрегированных) EPE-данных должны представляться в одних единицах измерения. В противном случае суммирование невозможно.

Подпроцесс преобразования соответствует математической функции C [см. формулу (3)]:

где C (...) - функция преобразования;

- множество EPE-данных, ассоциированных с конкретным составляющим действием;

E_C - преобразованные EPE-данные, соответствующие i-му типу воздействия на окружающую среду, ассоциированному с рассматриваемым составляющим действием.

Если исходные EPE-данные - это аддитивная физическая величина, то дальнейшее их преобразование может не потребоваться. В данном случае исходные EPE-данные следует считать преобразованными EPE-данными. Если соответствующие составляющие действия производственного процесса включают вторичное использование энергетических ресурсов, повторное использование переработанных материалов, то значения преобразованных EPE-данных могут быть отрицательными.

Агрегированные EPE-данные, являющиеся результатом процесса агрегации EPE-данных, - это результат суммирования элементов преобразованных EPE-данных составляющих действий, характеризующих производственный процесс в целом. Агрегированные EPE-данные представляют конкретный тип воздействия на окружающую среду, возникающий вследствие выполнения конкретного рабочего режима производственного процесса.

Суммирование проводят по формуле

где - суммирование E_C по всем реализациям e и t;

E_A - агрегированные EPE-данные.

Подпроцесс суммирования предполагает, что преобразованные EPE-данные одного составляющего действия не влияют на значение преобразованных EPE-данных другого составляющего действия. В случае если одно составляющие действие может оказывать влияние на оценку другого составляющего действия, подпроцесс выделения части воздействия/постановки в соответствие предоставляет инструменты для корректировки преобразованных EPE-данных и определения величины оказываемого воздействия.

Процесс выделения части воздействия/постановки в соответствие задействуется, когда преобразование EPE-данных составляющего действия не может быть получено напрямую из исходных EPE-данных. Далее приведены возможные причины этого:

- оценка воздействия оборудования на окружающую среду связана с учетом большого количества составляющих действий или производственных процессов;

- оценка воздействия на окружающую среду требует учета большого количества особенностей фазы "монтажа-реконфигурации-демонтажа" (CRR-фазы) оборудования (CRR - construction, reconfiguration, retirement).

Подпроцесс преобразования запрашивает подпроцесс выделения части воздействия/постановки в соответствие для определения набора выделенных/сопоставленных EPE-данных для каждого составляющего действия.

Данный подраздел содержит краткие сведения об интерфейсе подпроцесса выделения части воздействия/постановки в соответствие.

Если некоторое оборудование используется совместно несколькими производственными процессами, то, как правило, доступна информация только о соответствующем суммарном воздействии на окружающую среду всех рассматриваемых производственных процессов. Для оценки конкретного производственного процесса необходимо из суммарного воздействия на окружающую среду выделить часть воздействия, соответствующую каждому составляющему действию. Данную часть воздействия затем следует поставить в соответствие EPE-данным конкретного составляющего действия.

Для каждого составляющего действия воздействие на окружающую среду рассматривается на CRR-фазе оборудования. Поэтому необходимо выделить часть воздействия оборудования на экологию, а затем поставить данную часть в соответствие EPE-данным составляющего действия.

Детализированные требования к процессам выделения части воздействия/постановки в соответствие определяются подпроцессом преобразования в соответствии со спецификацией оценки экологической эффективности.

--------------------------------

<*> Официальный перевод этого стандарта находится в Федеральном информационном фонде стандартов.
