2 Графическое представление данной схемы отображено на рисунках C.1 и C.2, приложение C.
Настоящий подраздел описывает объекты ПЭМ рассматриваемого прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области и содержит атрибуты для представления объекта. Объекты ПЭМ и их определения приведены ниже.
4.2.1 Объект Edge_curve
Объект Edge_curve (реберная кривая) является таким подтипом объектов Detailed_geometric_model_element и Edge, который представляет ребро, имеющее собственную геометрическую форму, определение которой осуществляется геометрической кривой.
EXPRESS-спецификация:
*)
ENTITY Edge_curve
SUBTYPE OF (Detailed_geometric_model_element, Edge);
edge_geometry : Curve;
same_sense : BOOLEAN;
END_ENTITY;
(*
Определения атрибутов:
edge_geometry - объект Curve, представляющий кривую, определяющую геометрическую форму ребра;
same_sense - Булево значение, задающая совпадает ли топологическое направление ребра с параметрическим направлением кривой.
4.2.2 Объект Face_surface
Объект Face_surface (граневая поверхность) является таким подтипом объектов Detailed_geometric_model_element и Face, который представляет грань, имеющую собственную геометрическую форму, определение которой задается посредством геометрической поверхности, представленной объектом Surface.
Примечание - Полное определение семантики настоящего объекта дано в соответствующем объекте ПИМ в стандарте ИСО 10303-42 и имеет дополнительные ограничения в виде неформальных положений.
EXPRESS-спецификация:
*)
ENTITY Face_surface
SUBTYPE OF (Detailed_geometric_model_element, Face);
face_geometry : Surface;
same_sense : BOOLEAN;
END_ENTITY;
(*
Определения атрибутов:
face_geometry - объект Surface, представляющий поверхность, определяющую геометрическую форму грани, представляемой объектом Face.
Примечание - Полное определение семантики настоящего атрибута дано в соответствующем объекте ПИМ в стандарте ИСО 10303-42; объект ПИМ накладывает дополнительные ограничения для того, чтобы гарантировать, что объект, играющий роль атрибута face_geometry, не является объектом типа oriented_surface.
same_sense - Булево значение, задающее соотношение между топологической нормалью грани объекта Face и геометрической нормалью поверхности, на которой лежит эта грань.
4.2.3 Объект Poly_loop
Объект Poly_loop (поликонтур) является таким подтипом объектов Detailed_geometric_model_element и Loop, который представляет прямолинейные ребра, ограничивающие плоскую область в пространстве. Поликонтур определяется списком точек, которые служат его вершинами, и состоит из прямолинейных сегментов, соединяющих точку в списке со следующей точкой из списка. Замыкающий сегмент соединяет конечную и начальную точки из списка. Направление поликонтура определяется направлением прямолинейных сегментов. В отличие от представленного объектом Edge_loop контура ребер, ребра и вершины представленного объектом Poly_loop поликонтура, неявно определены точками, представленными объектами, входящими в список, играющий роль атрибута polygon.
Примечание - Полная семантика настоящего объекта определена в соответствующем объекте ПИМ в стандарте ИСО 10303-42; там накладываются дополнительные ограничения в виде неформальных положений, включая требование, согласно которому определяющие точки должны быть компланарными.
EXPRESS-спецификация:
*)
ENTITY Poly_loop
SUBTYPE OF (Detailed_geometric_model_element, Loop);
polygon : LIST[3:?] OF UNIQUE Cartesian_point;
END_ENTITY;
(*
Определение атрибута:
polygon - список из трех или более объектов Cartesian_point, каждый из которых представляет точку списка в декартовых координатах, определяющих вершины контура. В данном списке нет повторяющихся точек.
4.2.4 Объект Vertex_point
Объект Vertex_point является таким подтипом объектов Detailed_geometric_model_element и Vertex, который представляет вершинную точку, местоположение которой определяется точкой в декартовом пространстве.
EXPRESS-спецификация:
*)
ENTITY Vertex_point
SUBTYPE OF (Detailed_geometric_model_element, Vertex);
vertex_position : Cartesian_point;
END_ENTITY;
(*
Определение атрибута:
vertex_position - объект Cartesian_point, задающий положение вершины.
*)
END_SCHEMA; -- Basic_geometric_topology_arm
(*
В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из его атрибутов и любое ограничение на подтипы, определенные в 5.2 или импортированные с помощью оператора USE FROM.
В настоящем подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).
Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждая спецификация отображения содержит не более пяти секций.
Секция "Заголовок" содержит:
- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы, либо
- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо
- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут <наименование атрибута>)", если данный атрибут ссылается на тип данных, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.
Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента:
- наименование одного или более объектных типов данных ИММ;
- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;
- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или тип SELECT, который содержит или может содержать объектные типы данных;
- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;
- ключевое слово NO MAPPING EXTENSION PROVIDED (отображение расширений не предоставляется), в тех случаях, когда расширение списка выбора расширяемого выбираемого SELECT TYPE не оказывает влияния;
- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;
- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.
Если отображение прикладного элемента включает в себя более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.
Секция "Источник" содержит:
- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;
- обозначение данного стандарта для тех элементов ИММ, которые определены в схеме ИММ данного стандарта.
Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING или NO MAPPING EXTENSION PROVIDED.
Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секциях "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.
За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.
Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секциях "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.
За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.
Секция "Ссылочный путь" содержит:
- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в рамках данного стандарта;
- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.
В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:
Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.
5.1.1 Объект Edge_curve
5.1.1.1 Атрибут same_sense
5.1.1.2 Отображение связи объекта Edge_curve с объектом Curve (представленным атрибутом edge_geometry)
5.1.2 Объект Face_surface
5.1.2.1 Атрибут same_sense
5.1.2.2 Отображение связи объекта Face_surface с объектом Surface (представленным атрибутом face_geometry)
5.1.3 Объект Poly_loop
5.1.3.1 Отображение связи объекта Poly_loop с объектом Cartesian_point (представленным атрибутом polygon)
5.1.4 Объект Vertex_point
5.1.4.1 Отображение связи объекта Vertex_point с объектом Cartesian_point (представленным атрибутом vertex_position)
В настоящем подразделе определена EXPRESS-схема, полученная из таблицы отображений. В данной схеме использованы элементы из общих ресурсов или из других прикладных модулей, а также определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.
В настоящем подразделе определена интерпретированная модель прикладного модуля "Базовая геометрическая топология", а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.
При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, применяются следующие ограничения:
- использование объекта супертипа не дает права применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;
- использование выбираемого типа SELECT не дает права применять любой из перечисленных в нем типов данных, пока этот тип не будет также импортирован в схему ИММ.
Сокращенные наименования объектов, определенных в данной схеме, указаны в приложении A. Однозначная идентификация этой схемы определена в приложении B.
EXPRESS-спецификация:
*)
SCHEMA Basic_geometric_topology_mim;
USE FROM Basic_geometry_mim; -- ISO/TS 10303-1652
USE FROM Elemental_topology_mim; -- ISO/TS 10303-1005
USE FROM topology_schema -- ISO 10303-42
(edge_curve,
face_surface,
poly_loop,
vertex_point);
(*
Примечания
1 Схемы, ссылки на которые приведены выше, содержатся в следующих стандартах комплекса ИСО 10303:
2 Графическое представление данной схемы отображено на рисунке D.1 в приложении D.
*)
END_SCHEMA; -- Basic_geometric_topology_mim
(*
(обязательное)
Методы реализации, входящие в состав комплекса стандартов ISO 10303, содержат требования к использованию сокращенных наименований. Наименования объектов на языке EXPRESS и эквивалентные сокращенные наименования находятся по следующим URL-адресам: /template/go.php?url=https://standards.iso.org/iso/10303/tech/short_names/short_names.txt
(обязательное)
B.1 Обозначение документа
Для однозначного обозначения информационного объекта в открытой системе, настоящему стандарту присвоен следующий идентификатор объекта:
{ iso standard 10303 part(1323) version(4) }
Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.
B.2 Обозначение схемы
B.2.1 Обозначение схемы Basic_geometric_topology_arm
Для однозначного обозначения спецификаций схемы настоящего прикладного модуля в открытой информационной системе схеме Basic_geometric_topology_arm присвоен следующий идентификатор объекта:
{ iso standard 10303 part(1323) version(4) schema(1)
basic-geometric-topology-arm(1) }
Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.
B.2.2 Обозначение схемы Basic_geometric_topology_mim
Для однозначного обозначения спецификаций схемы настоящего прикладного модуля в открытой информационной системе схеме Basic_geometric_topology_mim присвоен следующий идентификатор объекта:
{ iso standard 10303 part(1323) version(4) schema(1)
basic-geometric-topology-mim(2) }
Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.
(справочное)

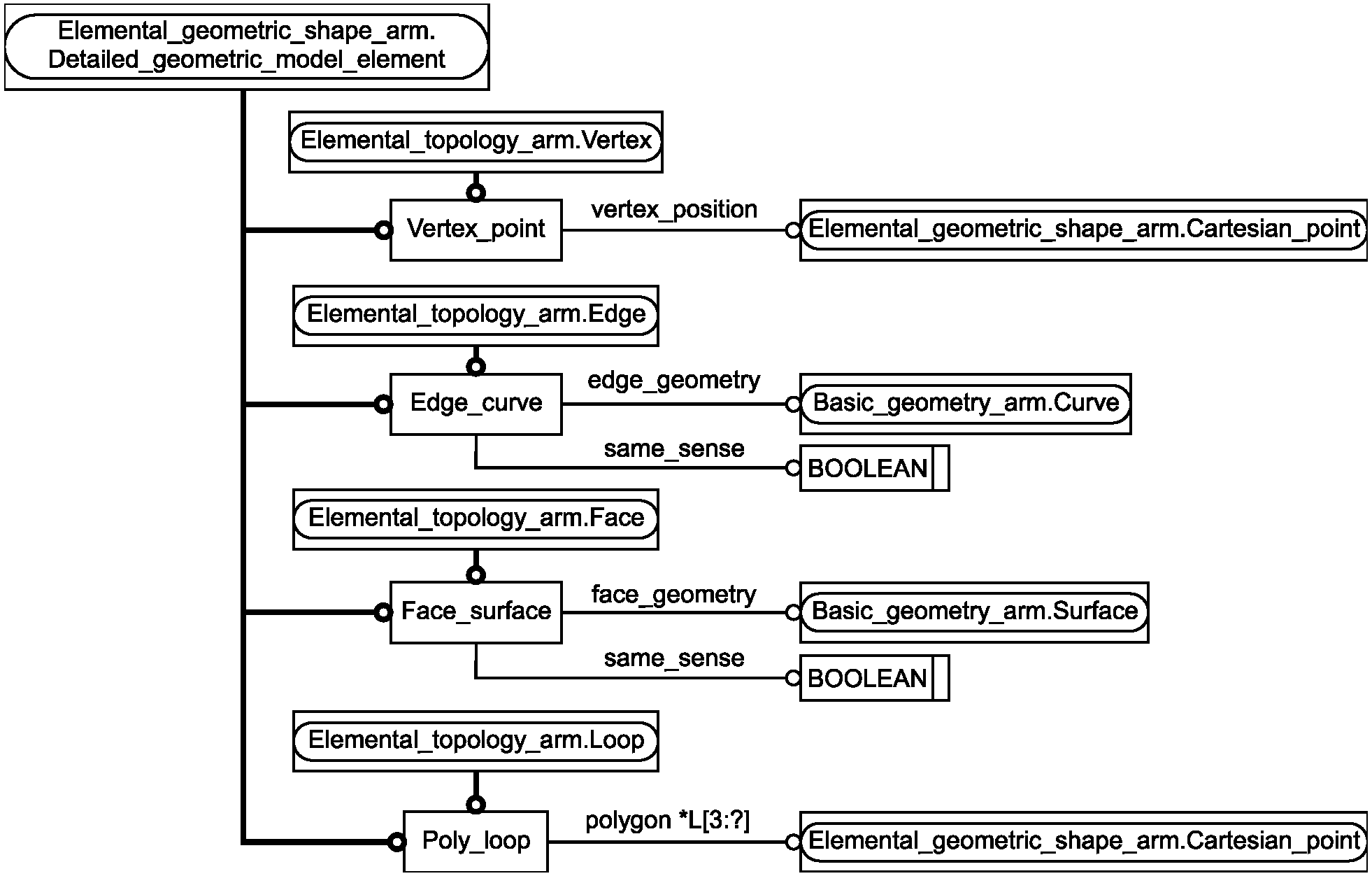

Диаграммы на рисунках C.1 и C.2 отражают графическое представление сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.
В настоящем приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:
- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью оператора USE FROM;
- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, а также ссылки на импортированные конструкции, которые конкретизированы или на которые ссылаются конструкции схемы ПЭМ рассматриваемого прикладного модуля.
Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схемы ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.
Описание EXPRESS-G установлено в ИСО 10303-11.
![]() в формате EXPRESS-G (диаграмма 1 из 1)
![]() в формате EXPRESS-G (диаграмма 1 из 1)
(справочное)
Диаграмма на рисунке D.1 отражает графическое представление сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.
В настоящем приложении приведены два различных представления ИММ рассматриваемого прикладного модуля:
- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схеме общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью операторов USE FROM;
- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ данного прикладного модуля, а также ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.
Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.
Описание EXPRESS-G установлено в ИСО 10303-11.
![]() в формате EXPRESS-G (диаграмма 1 из 1)
(справочное)
МАШИННО-ИНТЕРПРЕТИРУЕМЫЕ ЛИСТИНГИ
Настоящее приложение содержит ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, которые содержатся или на которые есть ссылки в настоящем стандарте. На этих сайтах представлены листинги всех EXPRESS-схем, указанных в настоящем стандарте, без комментариев или пояснений. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и находятся по следующим URL-адресам:
Таблица E.1
Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше URL-адресам, является справочной. Информация, приведенная в тексте настоящего стандарта.
(справочное)
ИСТОРИЯ ИЗМЕНЕНИЙ
F.1 Общие положения
Настоящее приложение содержит историю технических модификаций стандарта ISO/TS 10303-1323.
F.2 Изменения во втором издании
F.2.1 Обзор изменений
Второе издание настоящего стандарта включает в себя модификации первого издания, перечисленные ниже.
F.2.2 Изменения в ПЭМ
Добавлены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:
- объект ENTITY Face_surface;
- объект ENTITY Poly_loop.
Удалены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:
- объект ENTITY Edge (перемещен в прикладной модуль "Элементарная топология");
- объект ENTITY Vertex (перемещен в прикладной модуль "Элементарная топология").
Кроме того, изменения были внесены в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы ПЭМ для отражения и соответствия изменениям, внесенным в ПЭМ.
F.3 Изменения в третьем издании
F.3.1 Обзор изменений
Третье издание настоящего стандарта включает в себя модификации второго издания, перечисленные ниже.
F.3.2 Изменения в ПЭМ
Исправлены ссылки на стандарты ISO/TS 10303-1652 и ISO/TS 10303-1005.
Кроме того, изменения были внесены в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы ПЭМ для отражения и соответствия изменениям, внесенным в ПЭМ.
F.3.3 Изменения в ИММ
Исправлены ссылки на стандарты ISO/TS 10303-1652 и ISO/TS 10303-1005.
F.4 Изменения в четвертом издании
F.4.1 Обзор изменений
Данное четвертое издание этой части ISO 10303 включает в себя модификации третьего издания, перечисленные ниже.
F.4.2 Изменения сделанные в отображение
Исправлены ошибки в спецификации отображения путем удаления ненужных ссылочных путей.
(справочное)
И ДОКУМЕНТОВ НАЦИОНАЛЬНЫМ СТАНДАРТАМ
Таблица ДА.1
