"ГОСТ Р 58377-2019. Национальный стандарт Российской Федерации. Лыжи горные и крепления. Зона установки креплений. Технические требования и методы испытаний"
(утв. и введен в действие Приказом Росстандарта от 29.11.2019 N 1296-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 444 "Спортивные и туристские изделия, оборудование, инвентарь, физкультурные и спортивные услуги"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2019 г. N 1296-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений международного стандарта ИСО 8364:2017 "Лыжи горные и крепления для них. Зона установки креплений. Требования и методы испытаний" (ISO 8364:2017 "Alpine skis and bindings - Binding mounting area - Requirements and test methods", NEQ)

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на крепления для горных лыж (далее - крепления) и устанавливает требования к зоне установки креплений и свободной зоне, обеспечивающие совместимость системы "крепление-тормоз-ботинок", а также методы испытаний.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9012 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю

ГОСТ ISO 5355 Обувь. Ботинки горнолыжные. Общие требования и методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 точка привязки при монтаже: Точка на лыже, которая указывает положение ботинка по длине лыжи для монтажа крепления и соответствует метке на подошве ботинка.

Примечание - Требования к подошве ботинок - по ГОСТ ISO 5355.

3.2 свободная зона: Зона впереди и сзади точки установки, соответствующая минимальным требованиям плоскостности.

3.3 зона крепления: Зона, в которой выполнены минимальные требования прочности.

Длина свободной зоны, l_z, расположенной впереди и сзади от точки привязки при монтаже, и минимальная ширина b_z свободной зоны должны соответствовать значениям, указанным в таблице 1 для соответствующей группы.

Примечание - Разделение на группы проведено в зависимости от массы лыжников:

- 1 - более 65 кг;

- 1 и 2 - 65 кг и менее;

- 1, 2 и 3 - 45 кг и менее;

- (1, 2) 3, 4 - 25 кг и менее.

Отклонения от прямолинейности продольного профиля от плоского профиля допустимы только в виде кривой с постоянными параметрами по длине свободной зоны; допуск на прямолинейность в этой зоне, когда основание лыжи прижимается к плоской поверхности, следующий (см. рисунок 2):

- группы 1 и 2 - 5 мм;

- группы 3 и 4 - 4 мм.

За пределами зоны монтажа крепления, в пределах длины свободной зоны, допустимо максимальное отклонение вниз на 2 мм от кривой с постоянными параметрами.

--------------------------------

<*> Для групп 1 и 2.

<**> Для групп 3 и 4.

Отклонения прямолинейности поперечного профиля от плоского профиля допустимы только в виде кривой с постоянными параметрами по ширине свободной зоны; допуск на прямолинейность в этой области приведен на рисунке 3.

За пределами свободной зоны на остальной ширине лыжи не должно быть подъема.

6.1 Длина зоны монтажа крепления l_b

Длина зоны монтажа крепления впереди и сзади от точки привязки при монтаже должна соответствовать значениям, представленным в таблице 2.

Ширина зоны монтажа крепления должна обеспечивать монтаж винтов для креплений горных лыж диаметром 5,5 мм и соответствовать требованиям удерживающей способности, указанной в 7.1.

В пределах зоны монтажа глубина просверленного отверстия d' должна быть следующей (см. рисунок 4):

- группы 1 и 2 - 9,5 мм;

- группы 3 и 4 - 7,5 мм.

7.1 Удерживающая способность винта F_r

В пределах зоны монтажа крепления минимальное значение прочности удерживающей способности винта (при фиксации креплений двумя винтами), если приложена нагрузка при скорости нагружения не более 20 мм/мин, должно быть следующим:

- группы 1 и 2 - 2600 Н;

- группа 3 - 1600 Н;

- группа 4 - 1300 Н.

7.2 Сопротивление страгиванию F_s

Минимальная величина сопротивления страгиванию должна составлять 5 Н·м для групп 1 и 2.

Примечание - Современный уровень техники не обеспечивает сопротивление страгиванию, равному 5 Н·м для групп 3 и 4 лыж. Изготовители лыж несут ответственность за указание моделей лыж, требующих осторожного обращения сопротивлению страгивания менее 5 Н·м при монтаже креплений и предоставление инструкций по монтажу, например сверления меньшим диаметром и ввинчивания винта вручную.

Схема расположения отверстий должна соответствовать геометрическим требованиям, указанным в таблице 3.

Для обеспечения требуемой глубины проникновения, d, производитель крепления должен выбрать подходящую длину винта, чтобы после монтажа крепления стержень винта проникал в лыжу на глубину:

для групп 1 и 2 - (8 +/- 0,5) мм;

для групп 3 и 4 - (6 +/- 0,5) мм.

Во избежание повреждений верхних слоев (повреждение адгезионного сцепления) диаметр отверстий в установочных пластинах или зенковки, обращенной к поверхности лыжи, не должен превышать 8 мм, а глубина проникновения при зенковании не должна превышать 0,6 мм от верхней поверхности лыжи.

Боковые стенки должны быть спроектированы так, чтобы обеспечивать монтаж крепления с помощью обычных монтажных устройств. Основное требование состоит в том, чтобы зажимные элементы монтажных устройств достигали, по меньшей мере, скользящей поверхности лыжи.

Четко различимая метка для монтажа крепления должна быть расположена с левой стороны или на верхней поверхности лыжи, вплоть до наружной кромки. Если иное не указано изготовителем лыж, эта метка определяет точку привязки при монтаже в соответствии с 3.1.

Разрывная машина (с выдвижным устройством в соответствии с рисунком 5) с минимальной нагрузкой 10 000 Н.

Выдвижное устройство, указанное на рисунке 5, должно состоять из следующих элементов:

а) стальная крепежная пластина с двумя отверстиями диаметром 6 мм; твердость стали должна составлять 135 HB30;

б) карданный шарнир, соединенный с крепежной пластиной и зажимным устройством испытательной машины;

в) опора для лыж с двумя опорными роликами.

При использовании стандартных испытательных винтов в соответствии с разделом 12 необходимо достижение следующей глубины проникновения d:

для групп 1 и 2 - (8 +/- 0,5) мм;

для групп 3 и 4 - (6 +/- 0,5) мм.

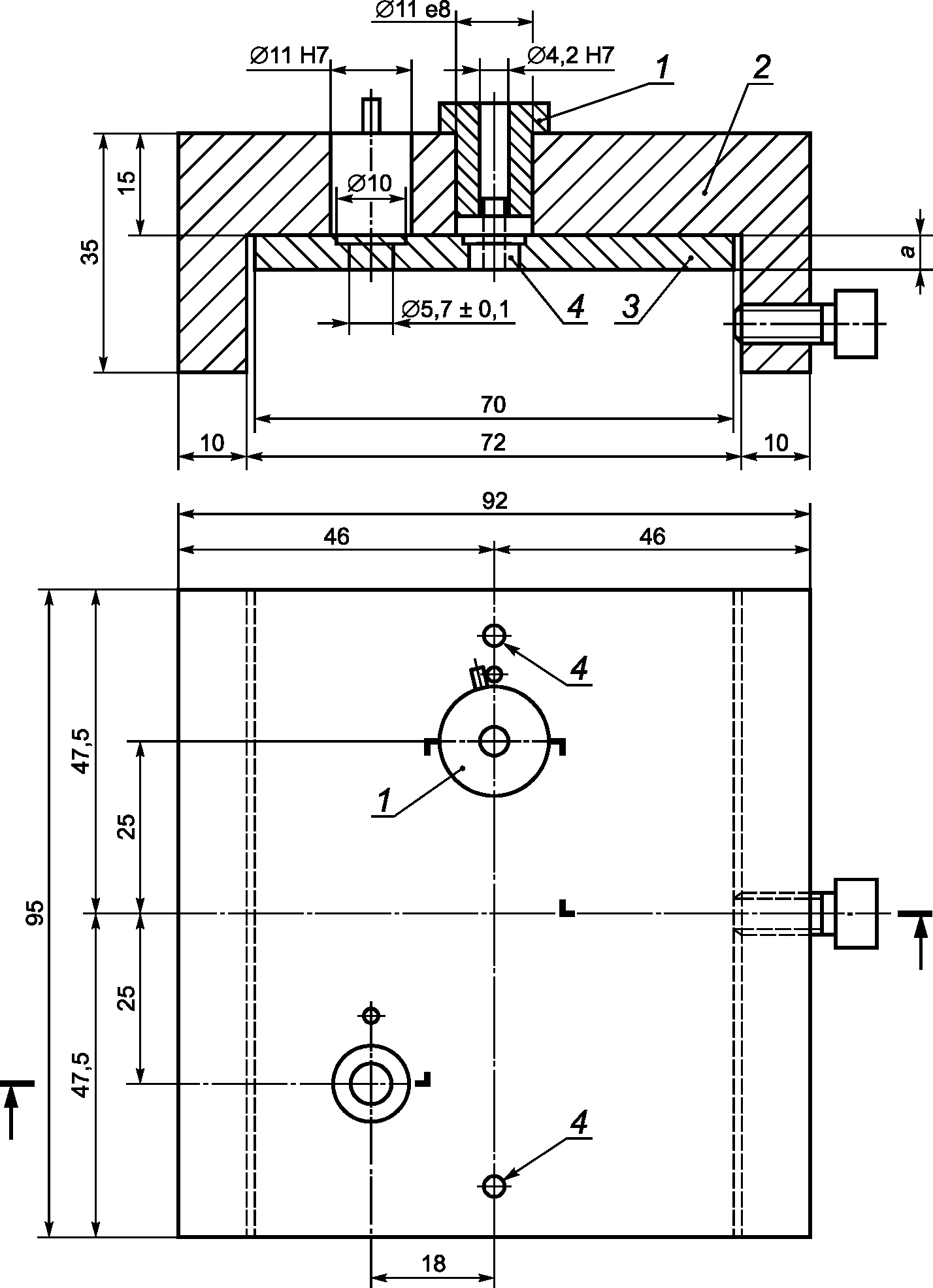

Шаблон, используемый с кондукторной втулкой для сверления отверстий, монтажа испытательных винтов и определения момента страгивания, приведен на рисунке 6 и в 12.3.1.

Зажим должен быть оснащен фрикционной пластиной из стали с минимальной твердостью по Бринеллю 150 HBW1/30 по ГОСТ 9012 и шероховатостью поверхности Ra 0,8 мкм.

Глубина проникновения d испытательных винтов:

для групп 1 и 2 - (8 +/- 0,5) мм;

для групп 3 и 4 - (6 +/- 0,5) мм.

Испытание провести на трех лыжах при температуре (23 +/- 5) °C в течение минимум 24 ч, без предварительной подготовки лыж, подлежащих испытанию.

Проверить соответствие требованиям разделов 4 - 6 и 8 - 10 путем измерения и/или визуального контроля.

Следует использовать шаблон для обеспечения точности сверления отверстий, перпендикулярных к верхней поверхности лыжи, и на точном расстоянии друг от друга.

Просверливают отверстия диаметром 4,1 мм H12 или 3,5 мм H12.

Если требуются отверстия диаметром 3,5 мм, изготовитель должен указать это на лыжах.

Глубина просверленного отверстия, d', должна быть следующей:

- для групп 1 и 2 - 9 мм;

- для групп 3 и 4 - 7 мм.

Обеспечивают соответствие зенковки разделу 8 и ввинчивание винтов перпендикулярно к верхней поверхности лыжи в соответствии с инструкциями изготовителя лыж для монтажа крепления.

Крутящий момент затяжки должен быть:

для групп 1 и 2 - (4 +/- 0,5) Н·м;

для групп 3 и 4 - (3 +/- 0,5) Н·м.

Места проведения испытаний на выдергивание в зоне монтажа крепления показаны на рисунке 7. Расположение 1 и 2 указаны в настоящем стандарте. Расположение 3 и 4 следует выбирать в случайном порядке, с учетом указанного диапазона, приведенного на рисунке 7. Минимальный интервал в продольном направлении:

- для групп 1 и 2: a = 25 мм;

- для групп 3 и 4: a = 20 мм.

Обеспечивают отсутствие влияния предыдущих испытаний на данное испытание. Никакое проводимое в будущем испытание не должно проводиться в пределах 50 мм от разграниченной зоны.

Обеспечивают скорость нагружения не более 20 мм/мин. Измеряют максимальную приложенную нагрузку. Точность измерения - +/- 50 Н.

12.4.1 Используют шаблон для испытаний с кондукторной втулкой для сверления отверстия диаметром 4,1 мм H12 (или 3,5 мм при наличии маркировки на лыжах, проставленной изготовителем) и глубиной: для групп 1 и 2 - 8,5 мм; для групп 3 и 4 - 6,5 мм.

12.4.2 С помощью шаблона для испытаний в качестве направляющей, без кондукторской втулки для сверления следует смонтировать и затянуть испытательный винт. С помощью динамометрической отвертки следует приложить нарастающий крутящий момент, пока падение сопротивления крутящему моменту не укажет на срыв резьбы.

Обеспечивают приложение к отвертке вертикальной силы менее 500 Н.

Проводят испытания как минимум 10 различными винтами одного типа, используя новое отверстие на фрикционной пластине для каждого испытания.

Протокол должен содержать, по меньшей мере, следующую информацию:

- ссылку на настоящий стандарт;

- информацию о лыжах, подвергнутых испытанию (марку, модель, номинальную длину, год выпуска, серийный номер);

- характеристики разрывной машины (тип, диапазон нагрузки и скорость нагружения);

- чертеж с расположением мест приложения нагрузки (см. рисунок 7);

- результаты испытаний трех лыж и типа отказа для групп 1, 2, 3 и 4 соответственно;

- результаты испытаний на сопротивление страгиванию на трех лыжах;

- любые отклонения от настоящего стандарта и причины отклонения.
