"ГОСТ Р ИСО/ТС 10303-1344-2019. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1344. Прикладной модуль. Числовой интерфейс"
(утв. и введен в действие Приказом Росстандарта от 19.09.2019 N 727-ст)

1 ПОДГОТОВЛЕН Акционерным обществом "Всероссийский научно-исследовательский институт сертификации" (АО "ВНИИС") и Обществом с ограниченной ответственностью "Корпоративные электронные системы" на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 19 сентября 2019 г. N 727-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1344:2014 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1344. Прикладной модуль. Числовой интерфейс" (ISO/TS 10303-1344:2014 "Industrial automation systems and integration - Product data representation and exchange - Part 1344: Application module: Numerical interface", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Стандарты комплекса ИСО 10303 являются международными стандартами для компьютерного представления информации об изделиях и обмена данными об изделиях. Целью таких стандартов является обеспечение нейтрального механизма, способного давать описание изделия на всем протяжении его жизненного цикла. Такой механизм подходит не только для нейтрального обмена файлами, но и для использования в качестве основы для создания и совместного доступа к базам данных об изделиях, а также основы для хранения и архивирования.

В настоящем стандарте серии ИСО 10303 специфицирован прикладной модуль для представления связи между представлениями выражений общего вида (т.е. выражений, которые могут оказаться выражениями любого типа) и данными об изделии.

Второе издание настоящего стандарта включает в себя изменения к первому изданию, перечисленные в F.2 приложения F.

Раздел 1 определяет область применения прикладного модуля, а также обобщает его функциональность и относящиеся к нему данные.

Раздел 3 содержит определения терминов и ссылки на термины, определения которых даны в других источниках.

В разделе 4 установлены информационные требования к прикладной предметной области, используя принятую в ней терминологию.

В приложении C приведено графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы таким образом, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. В 5.2 дается сокращенный листинг ИММ, определяющий интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных на языке EXPRESS может использоваться для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании наименований, как правило, понятно из контекста. Если существует вероятность неоднозначного толкования, то в тексте включается фраза "объектный тип данных" или "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки - ('...') значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Числовой интерфейс". Требования настоящего стандарта распространяются:

- на идентификацию связи между выражениями (формулами) и данными об изделии;

- связь обобщенного выражения с данными об изделии;

- элементы, относящиеся к области действия прикладного модуля ISO/TS 10303-1342 "Expression" (Выражение);

- элементы, относящиеся к области действия прикладного модуля ISO/TS 10303-1341 "Generic expression" (Обобщенное выражение);

- элементы, относящиеся к области действия прикладного модуля ISO/TS 10303-1118 "Measure representation" (Численное представление свойств изделия);

- элементы, относящиеся к области действия прикладного модуля ISO/TS 10303-1054 "Value with unit" (Размерная величина).

Требования настоящего стандарта не распространяются на процесс установления связи между обобщенными выражениями и данными об изделии.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты и документы (для недатированных ссылок следует использовать последнее издание ссылочного документа, включая все изменения и поправки к нему):

ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)

ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания: Справочное руководство по языку EXPRESS)

ISO 13584-20, Industrial automation systems and integration - Parts library - Part 20: Logical resource: Logical model of expressions (Системы автоматизации производства и их интеграция. Библиотека деталей. Часть 20. Логический ресурс. Логическая модель выражений)

ISO/TS 10303-1054, Industrial automation systems and integration - Product data representation and exchange - Part 1054: Application module: Value with unit (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1054. Прикладной модуль. Размерная величина)

ISO/TS 10303-1118, Industrial automation systems and integration - Product data representation and exchange - Part 1118: Application module: Measure representation (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1118. Прикладной модуль: Численное представление свойств изделия)

ISO/TS 10303-1341, Industrial automation systems and integration - Product data representation and exchange - Part 1341: Application module: Generic expression (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 1341. Модуль прикладной программы. Родовое выражение)

ISO/TS 10303-1342, Industrial automation systems and integration - Product data representation and exchange - Part 1342: Application module: Expression (Системы промышленной автоматизации и интеграция. Представление данных о продукции и обмен данными. Часть 1342. Модуль прикладной программы. Выражение)

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладная интерпретированная конструкция (application interpreted construct);

- прикладной модуль (application module);

- прикладной объект (application object);

- прикладной протокол (application protocol);

- прикладная эталонная модель (application reference model);

- общие ресурсы (common resources);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data);

- интерпретированная модель модуля (module interpreted model).

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль (application module; AM);

ПП - прикладной протокол (application protocol; AP);

ПЭМ - прикладная эталонная модель (application reference model; ARM);

ИММ - интерпретированная модель модуля (module interpreted model; MIM);

URL - унифицированный указатель ресурса (uniform resource locator).

В настоящем разделе определены информационные требования к прикладному модулю "Числовой интерфейс", которые представлены в форме ПЭМ.

Примечания

1 Графическое представление информационных требований представлено в приложении C.

2 Спецификация отображения приведена в 5.1. Она показывает удовлетворение информационных требований за счет использования общих ресурсов и конструкций, определенных или импортированных в схему ИММ данного прикладного модуля.

В настоящем разделе с использованием языка EXPRESS, определение которого приведено в ИСО 10303-11, определены информационные требования, которые должны выполняться программными реализациями. Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Numerical_interface_arm и определяются необходимые внешние ссылки.

EXPRESS-спецификация:

Ниже приведены интерфейсные операторы языка EXPRESS, посредством которых задаются элементы, импортированные из ПЭМ других прикладных модулей.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, содержатся в следующих документах комплекса ИСО 10303:

2 Графическое представление данной схемы приведено на рисунках C.1 и C.2, приложение C.

В данном подразделе определены типы данных ПЭМ для рассматриваемого прикладного модуля. Типы данных ПЭМ и их определения приведены ниже.

Выбираемый тип данных expression_extension_select позволяет ссылаться на экземпляры данных типа String_expression (строковое выражение) и Numeric_expression (числовое выражение).

EXPRESS-спецификация:

Тип данных property_variable_rep_select является расширяемым списком альтернативных типов данных. В выбираемых (SELECT) типах данных, расширяющих тип данных property_variable_rep_select, добавляются дополнительные альтернативные типы данных.

Примечание - Для того чтобы обеспечить уверенность в том, что для объектов, ссылающихся на пустой расширяемый выбираемый (SELECT) тип данных в прикладных модулях, использующих этот тип данных, существует хотя бы один тип разрешенных экземпляров, требуется расширение этого типа данных.

EXPRESS-спецификация:

Данный подраздел определяет объекты ПЭМ для данного прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области и содержит атрибуты, определяющие элементы данных объекта. Объекты ПЭМ и их определения приведены ниже.

Объект Expression_extension является подтипом объекта Value_with_unit. Настоящий объект предназначен для задания связи объекта, представляющего значение свойства с объектом, представляющим выражение, которым может быть получено это значение.

EXPRESS-спецификация:

Определение атрибута:

expression_associated - объект String_expression, представляющий символьное выражение или объект Numeric_expression, представляющий числовое выражение.

Объект Variable_expression является подтипом объекта Variable_semantics. Посредством настоящего объекта обеспечивается представление переменных в выражениях.

EXPRESS-спецификация:

Определение атрибута:

property_associated - объект, представляющий переменную, представляющий значение свойства.

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из его атрибутов и любое ограничение на подтипы, определенные в 5.2 либо импортированные с помощью оператора USE FROM.

В настоящем подразделе представлена спецификация отображения, которая определяет, каким образом каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).

Спецификация отображения для каждого прикладного элемента определена ниже в отдельных подразделах. Спецификация отображения атрибута объекта ПЭМ описана в подразделе раздела, содержащего спецификацию отображения данного объекта. Каждый подраздел, посвященный спецификации отображения, содержит не более пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничения на подтипы, либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут <наименование атрибута>)", если данный атрибут ссылается на тип, который не является объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" включает в себя, в зависимости от рассматриваемого прикладного элемента:

- наименование одного или нескольких объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленного в форме синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ИММ ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут ПЭМ ссылается на объектный тип данных или тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- ключевое слово NO MAPPING EXTENSION PROVIDED (отображение расширений не предоставляются) в тех случаях, когда расширение списка выбора расширяемого выбираемого SELECT типа данных не оказывает влияния;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента включает в себя более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта ИСО для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING или NO MAPPING EXTENSION PROVIDED.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секциях "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подраздел, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секциях "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подраздел, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1.1 Отображение связи объекта Expression_extension с объектом String_expression (представленным атрибутом expression_associated)

5.1.1.2 Отображение связи объекта Expression_extension с объектом Numeric_expression (представленным атрибутом expression_associated)

5.1.2.1 Отображение связи объекта Variable_expression с объектом, входящим в список выбора типа данных Property_variable_rep_select (представленным атрибутом property_associated)

5.1.2.2 Отображение связи объекта Variable_expression с объектом Property_value_representation (представленным атрибутом property_associated)

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В данной схеме использованы элементы из общих ресурсов или из других прикладных модулей, а также определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель прикладного модуля "Числовой интерфейс", а также определены модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях применяются следующие ограничения:

- использование объекта супертипа, не дает права применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;

- использование выбираемого типа SELECT не дает права применять любой из указанных в нем типов, пока этот тип не будет также импортирован в схему ИММ.

Схема Numerical_interface_mim предназначена для связи между прикладными модулями, входящими в ПП236 (Прикладной протокол для каталогов мебельных изделий) и прикладными модулями, используемыми для представления выражений.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, содержатся в следующих документах комплекса ИСО 10303:

2 Графическое представление данных схем приведено на рисунках D.1 и D.2 в приложении D.

В настоящем подразделе определены типы ИММ для данного прикладного модуля. Типы ИММ и их определения приведены ниже.

5.2.1.1 Тип данных expression_extension_select

С помощью типа данных expression_extension_select можно ссылаться на экземпляры данных типов expression_extension_string и expression_extension_numeric.

Тип данных expression_extension_select дает возможность представить выражения в строковом либо числовом формате.

EXPRESS-спецификация:

5.2.1.2 Тип данных property_variable_rep_select

Тип данных property_variable_rep_select является расширяемым списком альтернативных типов данных. В выбираемых (SELECT) типах данных, расширяющих тип данных property_variable_rep_select, добавляются дополнительные альтернативные типы данных.

Примечание - Для того чтобы обеспечить уверенность в том, что для объектов, ссылающихся на пустой расширяемый выбранный (SELECT) тип данных, существует хотя бы один тип разрешенных экземпляров, в прикладных модулях, использующих этот тип данных, требуется его расширение.

Тип данных property_variable_rep_select предназначен для задания переменной для представления либо габаритного размера, либо свойства представляемого объекта.

EXPRESS-спецификация:

В настоящем подразделе определены объекты ИММ для данного прикладного модуля. Объекты ИММ и их определения приведены ниже.

5.2.2.1 Объект expression_extension_numeric

Объект expression_extension_numeric является таким подтипом объектов measure_with_unit и numeric_expression, который представляет концептуальное выражение в числовом формате.

EXPRESS-спецификация:

5.2.2.2 Объект expression_extension_string

Объект expression_extension_string является таким подтипом объектов measure_with_unit и string_expression, который представляет концептуальное выражение в строковом формате.

EXPRESS-спецификация:

5.2.2.3 Объект expression_extension_to_select

Объект expression_extension_to_select является разновидностью объекта generic_expression, и дает возможность на основе типа связанного выражения выбрать выражения для поддержки строковых и числовых типов представлений.

EXPRESS-спецификация:

Определение атрибута:

type_expression_associated - атрибут, который связывает выражение общего вида с выражением числового или строкового типа.

5.2.2.4 Объект variable_expression

Объект variable_expression является подтипом объекта variable_semantics. Посредством настоящего объекта обеспечивается представление переменных в выражениях.

EXPRESS-спецификация:

Определения атрибута:

property_associated - посредством атрибута property_associated переменной задается характерное свойство для переменной.

Таблица A.1 содержит сокращенные наименования объектов, определенных в ИММ в настоящем стандарте.

Наименования объектов приведены в 5.2 настоящего стандарта и в других стандартах, перечисленных в разделе 2.

Требования к использованию сокращенных наименований содержатся в методах реализации, описанных в соответствующих стандартах комплекса ИСО 10303.

Примечание - Наименования объектов на языке EXPRESS находятся по следующим URL-адресам:

/template/go.php?url=https://standards.iso.org/iso/10303/tech/short_names/short_names.txt

Для обеспечения однозначного обозначения информационного объекта в открытой системе, настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для обеспечения однозначного обозначения спецификаций схемы настоящего прикладного модуля в открытой информационной системе схеме Numerical_interface_arm присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для обеспечения однозначного обозначения спецификаций схемы настоящего прикладного модуля в открытой информационной системе схеме Numerical_interface_mim присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 отражают графическое представление сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления прикладной эталонной модели для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, а также ссылки на импортированные конструкции, которые конкретизированы или на которые ссылаются конструкции схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схемы ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11.

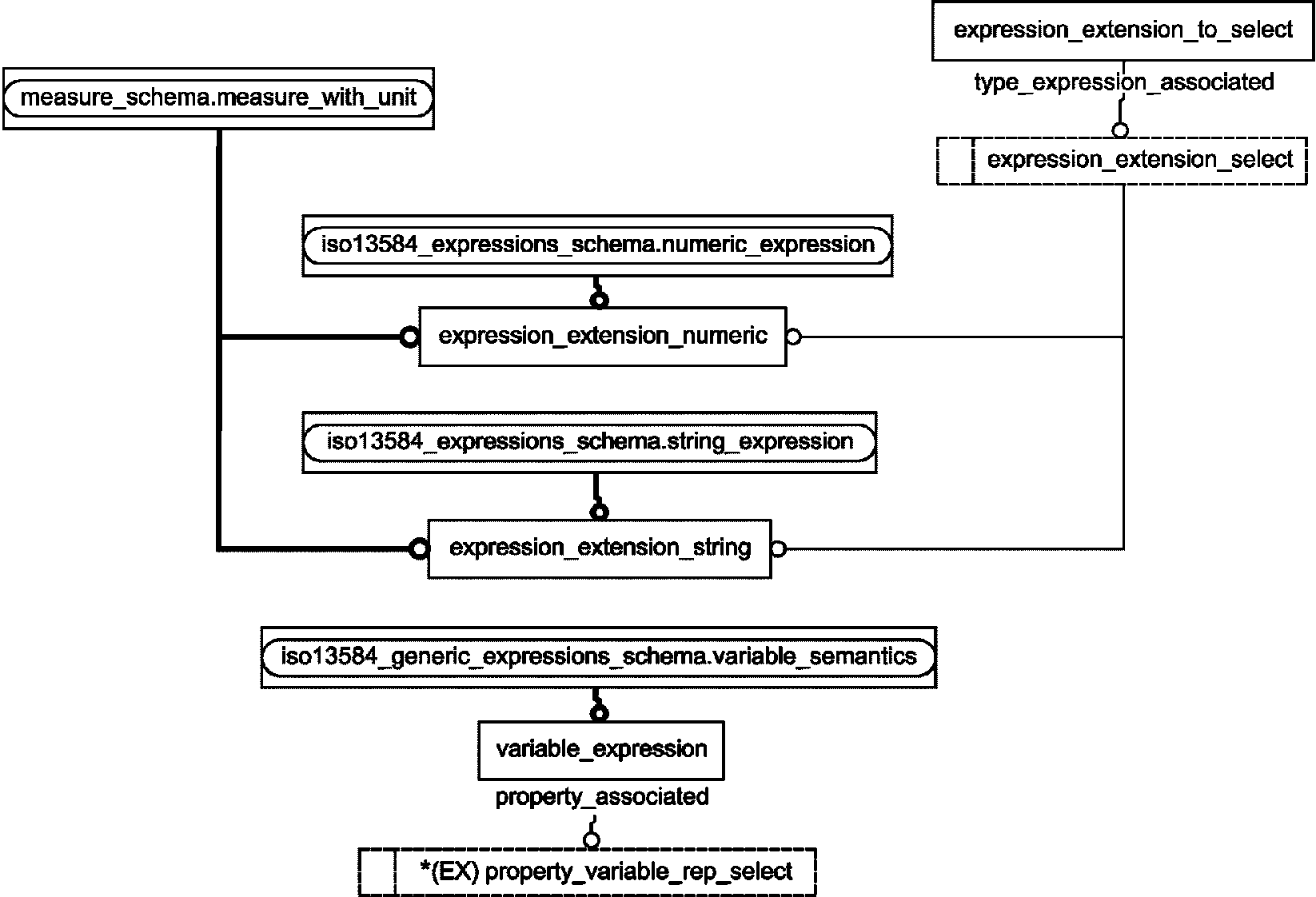

Диаграммы на рисунках D.1 и D.2 отражают графическое представление сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ИММ рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схеме Общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ данного прикладного модуля, а также ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11.

Данное приложение содержит ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, которые содержатся или на которые есть ссылки в настоящем стандарте. На этих сайтах представлены листинги всех EXPRESS-схем, указанных в настоящем стандарте, без комментариев или пояснений. Эти листинги доступны в машинно-интерпретируемой форме и находятся по следующим URL-адресам:

При возникновении трудностей с доступом к этим сайтам обращайтесь в Центральный секретариат ИСО.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

Настоящее приложение содержит историю технических модификаций стандарта ISO/TS 10303-1344.

Второе издание ISO/TS 10303-1344 включает в себя модификации первого издания, перечисленные ниже.

Изменены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:

TYPE property_variable_rep_select.

Удалены следующие описания и спецификации интерфейса ПЭМ на языке EXPRESS:

USE_FROM Dimension_tolerance_arm.

Кроме того, изменения были внесены в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы ПЭМ для отражения и соответствия изменениям, внесенным в ПЭМ.

Изменены следующие описания и спецификации интерфейса ИММ на языке EXPRESS:

TYPE property_variable_rep_select.

Удалены следующие описания и спецификации интерфейса ИММ на языке EXPRESS:

USE_FROM Dimension_tolerance_mim.
