"ГОСТ Р 22.2.11-2018. Национальный стандарт Российской Федерации. Безопасность в чрезвычайных ситуациях. Методика оценки радиационной обстановки при запроектной аварии на атомной станции"
(утв. и введен в действие Приказом Росстандарта от 18.12.2018 N 1130-ст)

1 РАЗРАБОТАН Федеральным государственным бюджетным учреждением "Всероссийский научно-исследовательский институт по проблемам гражданской обороны и чрезвычайных ситуаций МЧС России" (Федеральный центр науки и высоких технологий) (ФГБУ ВНИИ ГОЧС (ФЦ))

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 071 "Гражданская оборона, предупреждение и ликвидация чрезвычайных ситуаций"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2018 г. N 1130-ст

4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт разработан с целью методического обеспечения заблаговременной оценки (прогнозирования) радиационной обстановки в случае запроектной аварии на атомной станции при ситуационном планировании мероприятий по защите населения и территорий от воздействия ионизирующих излучений и радиоактивных веществ.

В настоящем стандарте представлены расчетные таблицы и алгоритмы решения комплекса задач, связанных с оценкой степени радиоактивного загрязнения местности и приземного слоя атмосферы, а также радиационного воздействия на население при нахождении на радиоактивно загрязненной территории.

1.1 Настоящий стандарт устанавливает порядок оценки радиационной обстановки при запроектной аварии на атомной станции (АС).

1.2 Положения настоящего стандарта предназначены для использования федеральными органами государственной власти и их территориальными органами, органами исполнительной власти субъектов Российской Федерации и органами местного самоуправления, организациями и учреждениями всех форм собственности, отвечающими за организацию и осуществление мероприятий по радиационной защите населения и территорий при радиационных авариях на атомных станциях, в рамках ситуационного планирования при проведении учений.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 22.0.03/ГОСТ Р 22.0.03 Безопасность в чрезвычайных ситуациях. Природные чрезвычайные ситуации. Термины и определения

ГОСТ 22.0.05/ГОСТ Р 22.0.05 Безопасность в чрезвычайных ситуациях. Техногенные чрезвычайные ситуации. Термины и определения

ГОСТ Р 22.0.02 Безопасность в чрезвычайных ситуациях. Термины и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены термины по ГОСТ 22.0.03, ГОСТ 22.0.05, ГОСТ Р 22.0.02.

Методика оценки радиационной обстановки при запроектной аварии на атомной станции (методика) предназначена для оценки радиационной обстановки при запроектной аварии на АС с реакторами типа ВВЭР-440, ВВЭР-1000 и РБМК-1000 методом прогнозирования.

Радиационная обстановка зависит от типа реактора, количества и радионуклидного состава выброшенных в результате запроектной аварии на АС во внешнюю среду радиоактивных веществ (РВ), расстояния до АС, метеорологических условий, состояния подстилающей поверхности и др. Количество РВ принимается по аналогии с аварией на 4-м блоке Чернобыльской атомной электростанции - 3% от их содержания в активной зоне реактора.

Количественный состав выброса РВ, принятый для расчета элементов радиационной обстановки, определен отдельно для каждого радионуклида, %, от его максимального содержания в активной зоне применительно к VII уровню аварии по международной шкале.

Распространение облака РВ в атмосфере происходит за счет ветрового переноса, сухого и влажного осаждения, гравитационного осаждения и рассеяния в результате турбулентной диффузии.

Методика рассматривает три основных типа устойчивости атмосферы:

- неустойчивая (конвекция), характерная для солнечной летней погоды;

- нейтральная (изотермия), характерная для переменной облачности в течение дня, облачного дня и облачной ночи, а также дождливой погоды;

- устойчивая (инверсия), характерная для ясной ночи, морозного зимнего дня, а также для утренних и вечерних часов.

Значения, используемые в методике, даны для условий открытой местности и незащищенного населения. Доза внешнего облучения, обусловленная воздействием потока при нахождении в облаке выброса и на загрязненной территории, не учитывается.

Методика позволяет определять:

- размеры прогнозируемых зон радиоактивного загрязнения местности, ограниченных изолиниями доз внешнего облучения за определенные промежутки времени (от 1 сут до одного года);

- прогнозируемые размеры участков местности, ограниченных изолиниями доз облучения щитовидной железы детей и взрослого населения за время прохождения облака;

- мощность дозы внешнего на следе облака;

- плотность радиоактивных выпадений на следе облака;

- максимальную объемную концентрацию радионуклидов в приземном слое атмосферы;

- дозу внешнего облучения при прохождении радиоактивного облака;

- дозу внешнего облучения при расположении на следе облака;

- дозу внутреннего облучения при ингаляционном поступлении РВ;

- дозу облучения щитовидной железы для детей и взрослого населения;

- дозу внешнего облучения при преодолении следа облака;

- допустимое время начала преодоления следа облака;

- допустимое время пребывания на загрязненной территории;

- допустимое время начала работ на загрязненной территории.

Для определения влияния радиоактивного загрязнения местности и приземного слоя атмосферы на население производят оценку радиационной обстановки. Требования по ограничению облучения населения в условиях радиационной аварии устанавливаются в нормах радиационной безопасности.

Оценку радиационной обстановки в рамках ситуационного планирования при проведении учений проводят заблаговременно. В качестве исходных данных используются либо наиболее вероятные, либо неблагоприятные метеорологические условия.

При оценке радиационной обстановки решают следующие задачи по определению:

- размеров зон радиоактивного загрязнения местности;

- размеров зон облучения щитовидной железы детей и взрослого населения за время прохождения облака, а также их отображению на картах (планах, схемах);

- мощности дозы внешнего на следе облака;

- плотности радиоактивных выпадений на следе облака;

- максимальной объемной концентрации радионуклидов в приземном слое атмосферы;

- дозы внешнего облучения при прохождении радиоактивного облака;

- дозы внешнего облучения при расположении на следе облака;

- дозы внутреннего облучения при ингаляционном поступлении РВ;

- дозы облучения щитовидной железы;

- дозы внешнего облучения при преодолении следа облака;

- допустимого времени начала преодоления следа облака;

- допустимого времени пребывания на загрязненной территории;

- допустимого времени начала работ на загрязненной территории.

Исходными данными для оценки радиационной обстановки методом прогнозирования являются:

а) информация об АС; тип ЯЭР (РБМК, ВВЭР); электрическая мощность ЯЭР W_э, МВт; координаты АС (X, Y), км; астрономическое время разрушения реактора T_р (число, мес, ч, мин);

б) метеорологические характеристики: скорость ветра на высоте 10 м U₀, м/с; направление ветра на высоте 10 м, , °C; облачность (ясно, переменная, сплошная);

в) дополнительная информация, которую приводят отдельно при рассмотрении каждой конкретной задачи.

Зоны радиоактивного загрязнения представляют собой участки местности, ограниченные изолиниями доз внешнего облучения, которые может получить незащищенное население при открытом расположении за промежутки времени, определяемые с момента начала выброса РВ (время формирования заданной дозы облучения). Фактическое время формирования дозы облучения меньше с учетом времени подхода облака t_п.

Дополнительная информация:

- заданная доза внешнего облучения при открытом расположении D_о, сГр; значения доз внешнего облучения D_о выбирают, как правило, в соответствии с требованиями Норм радиационной безопасности и критериями для принятия решения (см. таблицу А.1 приложения А);

- время формирования заданной дозы внешнего облучения t_ф (в интервале от 1 ч до одного года с момента начала выброса РВ в атмосферу).

4.1.1 Порядок решения задачи:

- согласно рисункам 1, 2 определяют степень вертикальной устойчивости атмосферы, соответствующую погодным условиям и времени суток.

Примечание - Под термином "утро" понимается период времени в течение 3 ч после восхода солнца; под термином "вечер" - в течение 3 ч после захода солнца.

Период от восхода до захода солнца за вычетом трех утренних часов - день, а период от захода до восхода солнца за вычетом трех вечерних часов - ночь;

- на карте (плане) обозначают положение аварийного реактора и в соответствии с заданным направлением ветра наносят ось следа радиоактивного облака;

- в соответствии с таблицами Б.3 - Б.22 приложения Б определяют длину прогнозируемой зоны радиоактивного загрязнения L_x, соответствующую заданным значениям дозы внешнего облучения D_о и времени ее формирования t_ф, погодным условиям, типу ЯЭР.

--------------------------------

<*> Значения коэффициентов не содержат сведений о параметрах радиационной обстановки и предназначены для определения степени вертикальной устойчивости атмосферы, в связи с чем ссылки на таблицы приложения Б начинаются с таблицы Б.3.

В случае отсутствия в таблицах заданных значений D_о и t_ф прогнозируемую длину зоны определяют методом линейной интерполяции;

- максимальную ширину зоны (на середине длины) L_y, км, рассчитывают по формуле

где a - коэффициент, зависящий от степени вертикальной устойчивости атмосферы (см. таблицу А.1);

- площадь зоны радиоактивного загрязнения S, км², рассчитывают по формуле

- используя найденные размеры, зоны в масштабе карты отображают в виде правильных эллипсов.

При решении задач с разрушением реакторов типа ВВЭР-440 длину зон радиоактивного загрязнения рассчитывают по данным, выбранным для реактора ВВЭР-1000, и путем умножения соответствующих значений на коэффициент 0,663:

Пример 1а - В 23.00 26 мая произошла запроектная авария реактора РБМК-1000 на Ивановской АС с выбросом РВ в атмосферу.

Метеоусловия: скорость ветра на высоте флюгера 10 м U₀ = 5 м/с, направление ветра , облачность переменная.

1 Согласно рисунку 1 для заданных метеоусловий (лето, ночь, переменная облачность, U₀ = 5 м/с) наиболее вероятная степень вертикальной устойчивости атмосферы - изотермия.

2 По таблице А.2 приложения А определяют, что верхние критериальные значения дозы облучения на все тело D₀, при которой нужно проводить укрытие населения, соответствует 5 сГр за первые 10 сут, эвакуацию населения - 50 сГр за первые 10 сут.

Пример 1б - В 20.00 10.02 произошла запроектная авария реактора ВВЭР-440 на Ивановской АС с выбросом РВ в атмосферу.

Метеоусловия: скорость ветра на высоте флюгера 10 м U₀ = 3 м/с, направление ветра , облачность переменная.

Следует определить размеры зон возможного радиоактивного загрязнения, соответствующих дозам облучения 5 сГр за 2 мес и 50 сГр за 1 год, и нанести их на карту.

1 Согласно рисунку 2 для заданных метеоусловий (зима, ночь, полуясно U₀ = 3 м/с) наиболее вероятная категория вертикальной устойчивости атмосферы - инверсия.

Зоны облучения щитовидной железы представляют собой участки местности, ограниченные изолиниями доз облучения щитовидной железы детей и взрослого населения за счет инкорпорированных за время прохождения облака РВ изотопов радиоактивного йода.

Дополнительная информация: заданная доза облучения щитовидной железы при открытом расположении D_ж, сГр.

Порядок решения задачи:

- согласно рисункам 1, 2 определяют степень вертикальной устойчивости атмосферы, соответствующую погодным условиям и времени суток;

- на карте (схеме) обозначают положение аварийного реактора и в соответствии с заданным направлением ветра черным цветом наносят ось следа радиоактивного облака;

- по таблицам Б.23 - Б.24 определяют длину прогнозируемых зон облучения щитовидной железы L_xж, соответствующую заданной дозе облучения D_ж, погодным условиям, типу ЯЭР и виду его разрушения.

В случае отсутствия в таблице заданных значений D_ж длину зоны определяют методом линейной интерполяции;

- максимальную ширину зоны (на середине длины) рассчитывают по формуле (1), а площадь зоны - по формуле (2);

- используя найденные размеры, зоны в соответствующем масштабе отображают на карте (плане, схеме) в виде правильных эллипсов.

Пример 2а - В 20.00 10.2 произошла запроектная авария реактора ВВЭР-440 на Ивановской АС с выбросом РВ в атмосферу.

Метеоусловия: скорость ветра на высоте флюгера 10 м U₀ = 3 м/с, направление ветра , облачность переменная.

1 Согласно рисунку 2 для заданных метеоусловий наиболее вероятная степень вертикальной устойчивости атмосферы - инверсия.

- у взрослых (В) - 250 сЗв;

- при эвакуации - 500 сЗв.

Пример 2б - В 15.00 12.07 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом РВ в атмосферу.

Метеоусловия: скорость ветра на высоте флюгера 10 м U₀ = 2 м/с, направление ветра , ясно.

1 Согласно рисунку 1 для заданных метеоусловий наиболее вероятная категория вертикальной устойчивости атмосферы - конвекция.

4.3.1 Дополнительная информация:

- расстояние до аварийного реактора по оси следа облака;

- приведенное время подхода t_п, ч, радиоактивного облака, отсчитываемое с момента начала выброса РВ в атмосферу, рассчитывают по формуле

где x - расстояние до аварийного реактора по оси следа радиоактивного облака, км;

U₀ - скорость ветра на высоте флюгера 10 м, м/с;

- коэффициент, учитывающий распределение скорости ветра по высоте и размерность величин x и U₀ [(ч·с)/(км·м)] (см. таблицу Б.2 приложения Б).

Время подхода радиоактивного облака является временем начала радиоактивного загрязнения местности.

Пример 3 - В 15.00 12.7 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом РВ в атмосферу. Скорость ветра на высоте флюгера 10 м U₀ = 3 м/с, направление ветра , степень вертикальной устойчивости атмосферы - конвекция.

4.4.1 Дополнительная информация:

- координаты точки на следе облака X, Y, км, относительно аварийного реактора определяют по картам, планам, схемам в соответствующем масштабе;

- время, прошедшее с момента начала выброса, t_н, ч.

Порядок решения задачи:

1 По рисункам 1, 2 определяют степень вертикальной устойчивости атмосферы, соответствующую погодным условиям и времени суток.

2 По таблицам Б.25 - Б.26 приложения Б для ЯЭР типа РБМК-1000 и ВВЭР-1000 рассчитывают мощность дозы излучения на оси следа облака, приведенную к моменту времени t = 1 ч, после начала выброса , сГр/ч.

Значения в случае разрушения реакторов типа ВВЭР-440 рассчитывают умножением на коэффициент 0,44 значений для реакторов ВВЭР-1000, взятых из таблицы Б.26 приложения Б, по формуле

3 Определение мощности дозы , сГр/ч, на оси следа на расстоянии X на момент времени t, ч, после начала выброса , сГр, рассчитывают по формуле

где K_t - коэффициент, определяемый по таблице Б.27 приложения Б.

4 Мощность дозы P_t, сГр/ч, внешнего в точке с координатами X, Y рассчитывают по формуле

где K_y - коэффициент, определяемый по таблицам Б.28 - Б.30 приложения Б.

Пример 4 - В 15.00 12.07 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом РВ в атмосферу. Скорость ветра на высоте флюгера 10 м U₀ м/с, направление ветра - конвекция.

3 По формуле (6) рассчитывают мощность дозы на время t_н = 3 ч после начала выброса, используя значение коэффициента K_t (см. таблицу Б.27 приложения Б):

4.5.1 Дополнительная информация:

- координаты точки на следе облака X, Y, км;

- время t, прошедшее с момента начала выброса.

Порядок решения задачи:

Плотность радиоактивного загрязнения местности П_t, Ки/см², в точке на следе облака с координатами X, Y на момент времени t, ч, с начала выброса рассчитывают по формуле

где P_t - мощность дозы в точке на следе облака с координатами X, Y, сГр/ч.

Пример 5 - В 15.00 12.07 произошло разрушение ЯЭР РБМК-1000 на Южной АС. Скорость ветра U₀ = 3 м/с, направление ветра - конвекция.

Дополнительная информация: координаты точки на следе облака X, Y, км.

Порядок решения задачи:

1 По формуле (4) рассчитывают время подхода t_п, ч, радиоактивного облака в точку с координатами X, Y.

2 Рассчитывают мощность дозы P_tп, сГр/ч, внешнего в заданной точке, приведенную на момент времени t = t_п.

3 Максимальную объемную концентрацию радионуклидов в приземном слое атмосферы C_м, Ки/л, рассчитывают по формуле

Пример 6 - В 15.00 12.07 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом РВ в атмосферу. Скорость ветра U₀ = 3 м/с, направление ветра - конвекция.

Дополнительная информация: координаты места расположения X, Y, км.

Порядок решения задачи:

1 Определение дозы внешнего облучения на оси следа (в точке с координатами X, 0 при прохождении радиоактивного облака , сГр, для соответствующих метеоусловий в случае разрушения ЯЭР типа РБМК-1000 и ВВЭР-1000 производят по таблицам Б.31, Б.32 приложения Б.

Значения , сГр, в случае разрушения реакторов типа ВВЭР-440 рассчитывают умножением на коэффициент 0,44 значений для реакторов ВВЭР-1000, взятых из таблицы Б.32 приложения Б, по формуле

2 Если место расположения находится в стороне от оси следа, то дозу внешнего облучения при прохождении радиоактивного облака в точке с координатами X, Y рассчитывают по формуле

где K_y - коэффициент, определяемый по таблицам Б.28 - Б.30 приложения Б.

Пример 7 - В 15.00 12.07 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом в атмосферу. Скорость ветра U₀ = 3 м/с, направление ветра - конверсия.

Дополнительная информация:

- координаты места расположения X, Y, км;

- время, прошедшее с момента разрушения до начала облучения, t_н, ч;

- время, прошедшее с момента разрушения до конца облучения, t_к, ч;

- коэффициент ослабления радиации K₀.

Порядок решения задачи.

1 В месте расположения с координатами X, Y рассчитывают мощность дозы внешнего P₁, приведенную к моменту времени t = 1 ч после начала выброса РВ.

2 Дозу внешнего облучения D(t_н, t_к) от радиоактивного загрязнения местности за период времени от t_н до t_к рассчитывают по формуле

где K₀ - коэффициент ослабления радиации, определяемый по таблице Б.38 приложения Б;

K_D - коэффициент, зависящий от времени начала и конца облучения, определяют по таблице Б.3 приложения Б.

Пример 8 - В 15.00 12.07 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом РВ в атмосферу. Скорость ветра U₀ = 3 м/с, направление ветра - конвекция.

1 По таблице Б.38 приложения Б определяют коэффициент ослабления мощности дозы облучения: для подвалов одноэтажных деревянных домов K_оп = 7; для первых этажей каменных двухэтажных зданий K₀₁ = 15.

2 По формуле (4) рассчитывают время подхода радиоактивного облака к пункту A (10; 0,5) t_A и пункту B (25; 1) t_B, ч,

U₀ = 3 м/с.

Дополнительная информация: координаты места расположения X, Y, км.

Порядок решения задачи:

1 В случае разрушения реакторов типа РБМК-1000 и ВВЭР-1000 дозу внутреннего (ингаляционного) облучения на расстоянии X, км, на оси следа облака определяют по таблицам Б.34, Б.35 приложения Б.

2 Значения в случае разрушения реакторов типа ВВЭР-440 определяют умножением на коэффициент 0,44 значений для реакторов ВВЭР-1000, взятых из таблицы Б.32 приложения Б:

3 Значение дозы внутреннего (ингаляционного) облучения на расстоянии Y, км, от оси следа рассчитывают по формуле

где K_y - коэффициент, определяемый по таблицам Б.28 - Б.30.

Пример 9 - В 15.00 12.07 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом РВ в атмосферу. Скорость ветра U₀ = 3 м/с, направление ветра - конвекция.

Дополнительная информация: координаты места расположения X, Y, км.

Порядок решения задачи:

1 В случае разрушения реакторов типа РБМК-1000 и ВВЭР-1000 дозы облучения щитовидной железы на расстоянии X, км, по оси следа облака определяют по таблицам Б.36, Б.37 приложения Б.

2 Значения в случае разрушения реакторов типа ВВЭР-440 рассчитывают умножением на коэффициент 0,44 значений для реакторов ВВЭР-1000, взятых из таблицы Б.37 приложения Б:

3 Для определения дозы облучения щитовидной железы детей взрослого населения умножают на коэффициент 2,7.

4 Своевременная проведенная йодная профилактика снижает дозу на щитовидную железу в 100 раз.

Пример 10 - В 15.00 12.07 произошло разрушение ЯЭР РБМК-1000 на Южной АС с выбросом РВ в атмосферу. Скорость ветра U₀ = 3 м/с, направление ветра - конвекция.

где В - возрастной коэффициент: В = 1 для взрослого населения; В = 2,7 для детей;

K_ип - коэффициент, учитывающий проведение йодной профилактики: K_ип = 100, если йодная профилактика проведена своевременно; K_ип = 1, если йодная профилактика не проводилась;

K_y - коэффициент, учитывающий удаление от оси следа (таблица Б.28 приложения Б);

- доза облучения щитовидной железы при нахождении на оси следа за время прохождения облака (таблица Б.36 приложения Б).

По формуле (16), подставляя значения величин В, K_y, K_ип, , сГр, для условий примера 4, определяют:

Порядок решения задачи:

1 На карту (схему) в соответствии с рисунками 1, 2 наносят зону возможного радиоактивного загрязнения и предполагаемый маршрут движения.

2 Маршрут движения при необходимости разбивают на несколько n участков с одинаковым характером изменения мощности дозы облучения по направлению движения и определяют их протяженность. При этом следует учитывать, что при приближении к оси следа мощность дозы увеличивается, а при удалении уменьшается.

На момент времени начала преодоления загрязненной территории t_н определяют мощность дозы облучения P_tн в точках, разграничивающих участки движения.

Дозу внешнего облучения при преодолении следа облака рассчитывают по формуле

где P₁, P₂, P₃ ... P_n, P_n+1 - мощность дозы излучения в точках, разграничивающих n-е участки движения на момент времени начала движения t_н, сГр/ч;

L₁, L₂, L₃ ... L_n - протяженность участков движения, км;

n - количество участков маршрута движения;

V - средняя скорость движения на маршруте, км/ч;

K₀ - коэффициент ослабления транспортных средств.

Пример 11 - В 10.00 10.06 произошло разрушение ЯЭР РБМК-1000 на АС с выбросом РВ в атмосферу.

Порядок решения задачи:

На карту (схему) наносят маршрут движения, определяют его протяженность L, км, и время движения T, ч, по формуле

где V - установленная скорость движения по маршруту, км/ч.

Определяют мощность дозы излучения в граничных точках маршрута на момент времени t = 24 ч P₁, P₂, P₃ ... P_n, сГр/ч, и по формуле (19) среднюю мощность дозы излучения на маршруте движения по формуле

где P₁, P₂, P₃ ... P_n, P_n+1 - мощность дозы излучения в граничных точках маршрута на момент времени t = 24 ч;

n - количество участков маршрута движения.

Коэффициент рассчитывают по формуле

где D_д - допустимая (задаваемая) доза облучения на маршруте движения, сГр;

K₀ - коэффициент ослабления радиации транспортными средствами.

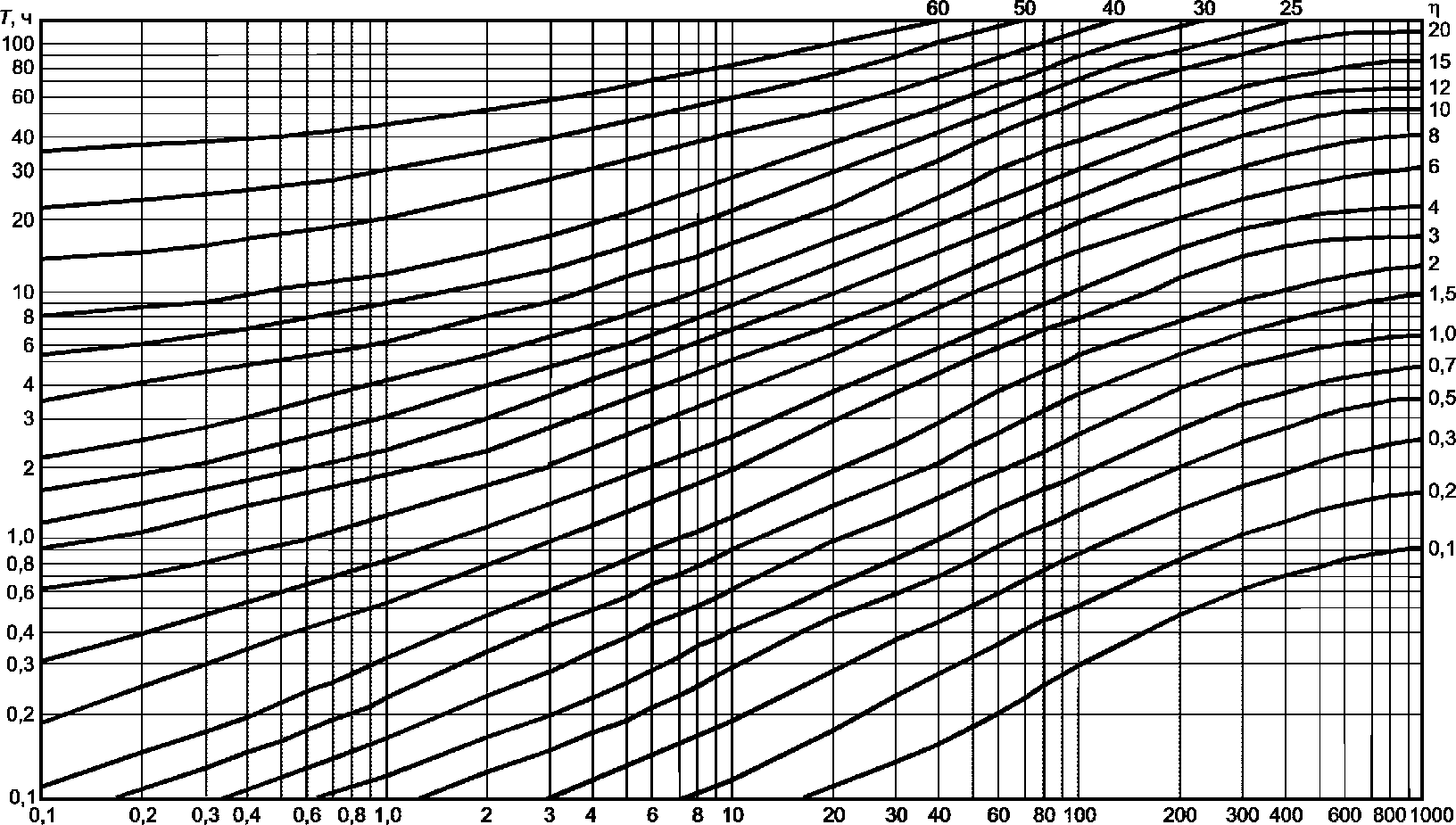

По значениям времени движения T и коэффициента по графику (рисунок 3) рассчитывают допустимое время начала преодоления следа радиоактивного облака t_н, ч, отсчитываемое с момента разрушения.

Пример 12 - Для условий примера 11 необходимо определить допустимое время преодоления следа радиоактивного облака, если заданный предел дозы облучения D_д = 5 сГр.

2 По найденным значениям мощности дозы P¹₂₄, P²₂₄, P³₂₄, P⁴₂₄, P₂₄, сГр/ч, на 3 ч после разрушения реактора и коэффициента пересчета K_t = K₂₄ = 0,22 (таблица Б.27 приложения Б) рассчитывают мощность дозы в граничных точках маршрута на t = 24 ч после начала выброса:

где D_д = 5 сГр - заданная доза облучения.

Из точки их пересечения опускают перпендикуляр на горизонтальную ось и получают допустимое время начала движения t_н = 14 ч.

Дополнительная информация:

- координаты месторасположения X, Y, км;

- время начала пребывания на загрязненной территории, отсчитываемое с момента разрушения реактора АЭС t_н, ч;

- допустимая (заданная) доза облучения D_д, сГр;

- коэффициент ослабления радиации K₀.

Порядок решения задачи:

1 Определяют мощность дозы внешнего облучения в месте расположения X, Y на момент времени t = 24 ч после разрушения ЯЭР.

2 По формуле (20) определяют коэффициент .

3 Если время начала облучения t_н совпадает с моментом формирования следа облака, который определяют по формуле (4).

4 По вычисленному времени t_н = t_ф (или по заданному времени начала облучения t_н) и коэффициенту , используя график (рисунок 3), определяют допустимое время пребывания на загрязненной территории T.

Дополнительная информация:

- координаты места проведения X, Y, км;

- продолжительность работы T, ч;

- установленная доза облучения D_д, сГр.

Порядок решения задачи:

На карту (схему) наносят место (район) проведения работ и определяют его координаты относительно аварийного реактора. Определяют мощность дозы в месте проведения работ на момент времени t = 24 ч после разрушения реактора.

По формуле (20) рассчитывают значение коэффициента и по графику (рисунку 3) определяют допустимое время начала работ t_н.

Пример 13 - В 15.00 12.07 произошло разрушение реактора РБМК-1000 на Южной АС с выбросом РВ в атмосферу. Скорость ветра U₀ = 3 м/с, направление ветра - конвекция. Установленная доза облучения 5 сГр.

б) допустимое время начала работ в пункте A с продолжительностью 1-й смены T₁ = 4 ч.

1 Определяют мощность дозы внешнего в точке A на t = 24 ч. Принимают значение мощности дозы в точке A на 3 ч после разрушения P_3A = 2,62 сГр/ч. Используя значение P_3A и значение коэффициента пересчета K_t на t = 24 ч (таблица Б.27 приложения Б), получают:

2 По формуле (20) определяют коэффициент

3 Определяют время подхода облака в пункт A (пример 6) t_нA = 1 ч.

4 По вычисленному времени начала облучения и коэффициенту , используя график (рисунок 3), определяют допустимое время пребывания на загрязненной территории T_A. Для этого на оси абсцисс откладывают время T_A = 1 ч и проводят вертикальную линию до пересечения с кривой, соответствующей найденному значению коэффициента . Проведя из этой точки перпендикуляр на ось ординат, получают допустимое время пребывания на загрязненной территории:
