Примечание - Данное испытание проводят с целью определить устойчивость кресла-коляски при его трогании с места на горизонтальной поверхности и при движении на подъем.
a) Помещают кресло-коляску на горизонтальную испытательную плоскость.
b) Из неподвижного положения, воздействуя на устройство управления, приводят кресло-коляску в движение в направлении вперед с максимальным ускорением.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
d) Повторяют действия от b) до c) на испытательной плоскости с углами наклона, равными 3°, 6° и 10°, или другими углами наклона, установленными изготовителем, или теми, кто заказывает испытания, начиная движение кресла-коляски передним ходом вверх на каждой из указанных наклонных плоскостей. Если изготовителем рекомендуется какой-либо способ для движения по наклонной плоскости, то проводят испытание с использованием этого способа. Если изготовителем указывается максимальный угол наклона, испытания проводят для всех углов наклона, увеличивая угол вплоть до максимального значения, указанного изготовителем, в противном случае способы испытаний оставляют в неизменном виде.
Примечание - Данное испытание проводят с целью определить устойчивость кресла-коляски, когда оно останавливается на горизонтальной поверхности и в качестве обратного движения совершает качательное движение назад. Кроме того, данное испытание определяет устойчивость кресла при его остановке во время движения на подъем в случае, если кресло-коляска откатывается или совершает качательное движение назад, прежде чем произойдет полная остановка.
a) Приводят кресло-коляску в движение вперед с максимальной скоростью по горизонтальной испытательной плоскости.
b) Применяют торможение, отпустив устройство управления.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
d) Повторяют действия от a) до c), применив торможение путем отключения электропитания кресла-коляски.
e) Повторяют действия от a) до c), применяя торможение, быстро переключив кресло-коляску на движение задним ходом с максимальной скоростью, удерживая устройство управления на уровне максимального торможения до прекращения движения колес.
f) Вносят в протокол наименьшее число баллов, полученных в результате применения трех способов торможения, указанных в перечислениях a) - e), и отмечают тот способ торможения, при котором был получен данный результат.
g) Повторяют действия от a) до f) при движении кресла-коляски передним ходом на подъем по испытательным плоскостям с углами наклона, равными 3°, 6° и 10°, или другими углами наклона, указанными изготовителем. Если изготовителем рекомендуется какой-либо способ для движения по наклонной плоскости, то проводят испытание с использованием этого способа. Если изготовителем указывается максимальный угол наклона, испытания проводят для всех углов наклона, увеличивая угол вплоть до максимального значения, указанного изготовителем, в противном случае способы испытаний оставляют в неизменном виде.
Примечание - Данное испытание проводят с целью определить устойчивость кресла-коляски при его резкой остановке при движении задним ходом с максимальной скоростью на горизонтальной поверхности и под уклон.
a) Приводят кресло-коляску в движение задним ходом с максимальной скоростью по горизонтальной испытательной плоскости.
b) Применяют торможение, отпустив устройство управления.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
d) Повторяют действия от a) до c), применив торможение путем отключения электропитания кресла-коляски.
e) Повторяют действия от a) до c), применяя торможение, быстро переключив кресло-коляску на движение передним ходом с максимальной скоростью, удерживая устройство управления на уровне максимального торможения до прекращения движения колес.
f) Вносят в протокол наименьшее число баллов, полученных в результате применения трех способов торможения, указанных в перечислениях a) - e), и отмечают тот способ торможения, при котором был получен данный результат.
g) Повторяют действия от a) до f) при движении кресла-коляски задним ходом вниз по испытательным наклонным плоскостям с углами наклона, равными 3°, 6° и 10°, или другими углами наклона, указанными изготовителем. Если изготовителем рекомендуется какой-либо способ для движения по наклонной плоскости, то проводят испытание с использованием этого способа. Если изготовителем указывается максимальный угол наклона, испытания проводят для всех углов наклона, увеличивая угол вплоть до максимального значения, указанного изготовителем, в противном случае, способы испытаний оставляют в неизменном виде.
a) Если устройства для преодоления бордюра тротуара входят в стандартную или дополнительную комплектацию кресла-коляски, то кресло-коляску испытывают вместе с этими устройствами. При этом они должны быть установлены в их нормальное положение для въезда кресла-коляски на бордюр. Если устройства для преодоления бордюра тротуара снимаются без помощи специального инструмента, проводят испытание кресла-коляски без этих устройств.
b) Помещают кресло-коляску на горизонтальную испытательную плоскость так, чтобы его передние колеса были прижаты к ступени высотой 15 мм и их положение соответствовало движению вперед.
c) Придают максимальное ускорение, используя устройство управления, пока все колеса не въедут на ступени.
d) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
f) Если в инструкции изготовителя заявлено, что кресло-коляска способно преодолевать и более высокие ступени, повторяют действия от b) до d) для ступени высотой, кратной 25 мм, увеличивая высоту ступени вплоть до высоты, заявленной изготовителем, но оканчивая испытание в том случае, когда кресло-коляска не сможет преодолеть ступень, получая оценку 2 балла или более.
Примечание - Для достижения указанной изготовителем высоты ступени может использоваться увеличение высоты ступени меньше чем на 25 мм.
Примечание 1 - В ходе данного испытания столкновением кресла-коляски со ступенью вызывают его наклон назад независимо от того, сможет ли кресло-коляска преодолеть ступень. Процедура данного испытания очень похожа на процедуру, описанную в 9.5 применительно к передней устойчивости кресла-коляски.
a) Если устройства для преодоления бордюра тротуара входят в стандартную или дополнительную комплектацию кресла-коляски, то кресло-коляску испытывают вместе с этими устройствами. При этом они должны быть установлены в их нормальное положение для въезда кресла-коляски на бордюр. Если устройства для преодоления бордюра тротуара снимаются без помощи специального инструмента, проводят испытание кресла-коляски без этих устройств.
b) Помещают кресло-коляску на горизонтальную плоскость на достаточном удалении от ступени высотой 15 мм, чтобы кресло-коляска могло разогнаться до максимальной скорости.
Примечание 2 - На минимальной скорости может произойти наклон кресла-коляски вперед, но это маловероятно на более высокой скорости.
c) Приводят кресло-коляску в движение вперед с максимальной скоростью по горизонтальной испытательной плоскости, так чтобы оно могло наехать на ступень под углом 90° +/- 5°.
d) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
f) Если в инструкции изготовителя заявлено, что кресло-коляска способно преодолевать и более высокие ступени, повторяют действия от b) до d) для ступени высотой, кратной 25 мм, увеличивая высоту ступени вплоть до высоты, заявленной изготовителем, но оканчивая испытание в том случае, когда кресло-коляска не сможет преодолеть ступень, получая оценку 2 балла или более.
Примечание 3 - Для достижения указанной изготовителем высоты ступени может использоваться увеличение высоты ступени, меньше чем на 25 мм.
a) Помещают кресло-коляску на горизонтальную плоскость так, чтобы его задние колеса были на краю ступени высотой 15 мм, и их положение соответствовало движению назад.
b) Приводят кресло-коляску в движение задним ходом с минимальной скоростью, используя устройство управления, пока все колеса не съедут со ступени.
Примечание 1 - На минимальной скорости может произойти наклон кресла-коляски назад, но это вряд ли произойдет на более высокой скорости.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
e) Если в инструкции изготовителя заявлено, что кресло-коляска способно преодолевать и более высокие ступени, повторяют действия от b) до d) для ступени высотой, кратной 25 мм, увеличивая высоту ступени вплоть до высоты, заявленной изготовителем, но оканчивая испытание в том случае, когда кресло-коляска не сможет преодолеть ступень, получая оценку 2 балла или более.
Примечание 2 - Для достижения указанной изготовителем высоты ступени может использоваться увеличение высоты ступени меньше чем на 25 мм.
Оставаясь в установленных пределах, указанных изготовителем, все части кресла-коляски, регулируемые пользователем и продавцами, должны устанавливаться в положение, при котором кресло-коляска будет иметь наименее устойчивую конфигурацию. Чтобы определить такую конфигурацию, может потребоваться несколько итераций.
Перечень конфигураций, рекомендованных в таблице 2, не является полным. Чтобы определить наименее устойчивую конфигурацию для кресла-коляски, могут потребоваться многократные действия, сопряженные со сравнением целого ряда конфигураций. Некоторые кресла-коляски имеют конфигурации, при которых скорость движения будет ограничена. Часто будет требоваться задействовать разнообразные возможные конфигурации, включая и те из них, при которых скорость движения кресла-коляски будет ограничена. Для испытаний, описанных в 9.3, 9.4, 9.5 и 9.6, наименее устойчивые конфигурации могут отличаться. Для каждого испытания должна определяться наименее устойчивая конфигурация. Кресло с наименее устойчивой конфигурацией в каждом испытании будет получать наименьший балл.
Подготавливают кресло-коляску в соответствии с разделом 6 с учетом следующих дополнительных требований: устанавливают все регулируемые элементы в положение, соответствующее конфигурации наименьшей передней устойчивости кресла-коляски в пределах, указанных изготовителем в руководстве по эксплуатации креслом-коляской для пользователя. Эти элементы в том числе включают: положение заднего колеса, положение самоориентирующегося колеса относительно рамы, положение сиденья, положение спинки, угол между сиденьем и спинкой, угол наклона подножки относительно сиденья, а также высоту сиденья и скорость. Типичные установки для элементов кресла-коляски, при которых последнее будет иметь наименьшую переднюю устойчивость, приведены в таблице 2. Если какая-либо регулировка приведет к нежелательной конфигурации, например при которой самоориентирующиеся колеса будут соприкасаться с любой другой частью кресла-коляски, достаточно скорректировать настройки ровно настолько, чтобы обеспечить надлежащее функционирование кресла-коляски. Старайтесь минимизировать вибрацию самоориентирующихся колес во время испытаний. Имеется несколько способов, позволяющих этого добиться, в том числе отрегулировав наклон и скос самоориентирующегося колеса.
Таблица 2
a) Приводят кресло-коляску в движение вперед с максимальной скоростью по горизонтальной испытательной плоскости.
b) Применяют торможение, отпустив устройство управления.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
d) Повторяют действия от a) до c), применив торможение путем отключения электропитания кресла-коляски.
e) Повторяют действия от a) до c), применяя торможение, быстро переключив кресло-коляску на движение задним ходом с максимальной скоростью, удерживая устройство управления на уровне максимального торможения до прекращения движения колес.
f) Вносят в протокол наименьшее число баллов, полученных в результате применения трех способов торможения, указанных в перечислениях a) - e), и отмечают тот способ торможения, при котором был получен данный результат.
g) Повторяют действия от a) до f) при движении кресла-коляски под уклон передним ходом по испытательным наклонным плоскостям с углами наклона, равными 3°, 6° и 10°, или другими углами наклона, указанными изготовителем. Если изготовителем рекомендуется какой-либо способ для движения по наклонной плоскости, то проводят испытание с использованием этого способа. Если изготовителем указывается максимальный угол наклона, испытания проводят для всех углов наклона, увеличивая угол вплоть до максимального значения, указанного изготовителем, в противном случае, способы испытаний оставляют в неизменном виде.

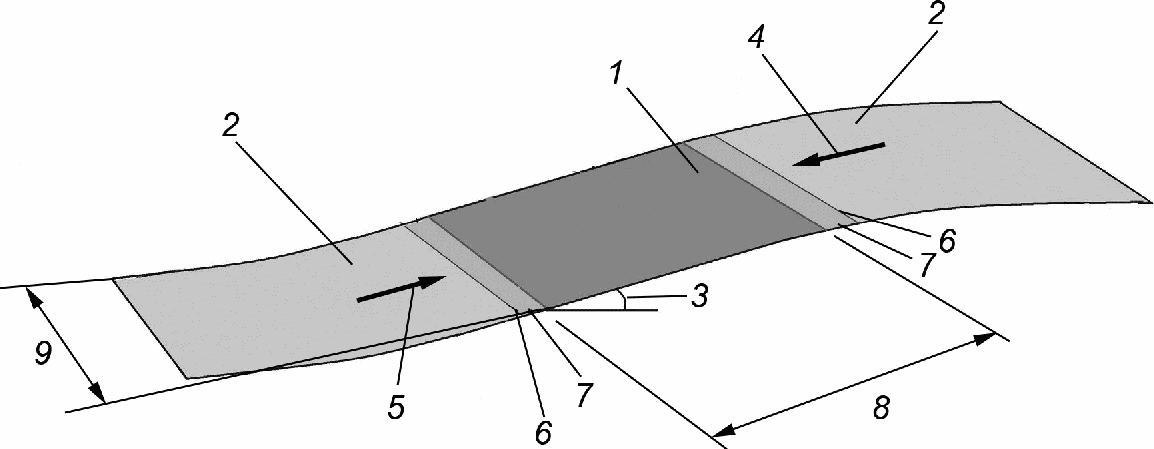

9.4 Переход от спуска передним ходом по наклонной плоскости к движению по горизонтальной поверхности
a) Кресло-коляска съезжает по испытательной плоскости с углом наклона 3° передним ходом с максимальной скоростью и въезжает на горизонтальную испытательную плоскость.
b) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
c) Повторяют действия от a) до b) на испытательных плоскостях с углами наклона, равными 6° и 10° или другими углами наклона, указанными изготовителем. Если изготовителем рекомендуется какой-либо способ для движения по наклонной плоскости, то проводят испытание с использование этого способа. Если изготовителем указывается максимальный угол наклона, испытания проводят для всех углов наклона, увеличивая угол вплоть до максимального значения, указанного изготовителем, в противном случае способы испытаний оставляют в неизменном виде.
Примечание 1 - В ходе данного испытания столкновением кресла-коляски со ступенью вызывают его наклон вперед независимо от того, сможет ли кресло-коляска преодолеть ступень. Процедура данного испытания очень похожа на процедуру, описанную в 8.7, применительно к наименьшей задней устойчивости кресла-коляски.
a) Если устройства для преодоления бордюра тротуара входят в стандартную или дополнительную комплектацию кресла-коляски, то кресло-коляску испытывают вместе с этими устройствами. При этом они должны быть установлены в их нормальное положение для въезда кресла-коляски на бордюр. Если устройства для преодоления бордюра тротуара снимаются без помощи специального инструмента, проводят испытание кресла-коляски без этих устройств.
b) Помещают кресло-коляску на горизонтальную испытательную плоскость на достаточном удалении от ступени, так чтобы оно могло разогнаться до максимальной скорости.
c) Приводят кресло-коляску в движение вперед с максимальной скоростью по горизонтальной испытательной плоскости так, чтобы оно могло наехать на ступень высотой 15 мм под углом 90° +/- 5°.
d) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
f) Если в инструкции изготовителя заявлено, что кресло-коляска способно преодолевать и более высокие ступени, повторяют действия от a) до d) для ступени высотой, кратной 25 мм, увеличивая высоту ступени вплоть до высоты, заявленной изготовителем, но оканчивая испытание в том случае, когда кресло-коляска не сможет преодолеть ступень, получая оценку 2 балла или более.
Примечание 2 - Для достижения указанной изготовителем высоты ступени может использоваться увеличение высоты ступени, меньше чем на 25 мм.
Примечание 1 - Данное испытание проводят с целью определить устойчивость кресла-коляски, когда оно очень медленно съезжает со ступени.
a) Помещают кресло-коляску на горизонтальную испытательную плоскость так, чтобы его передние колеса были на краю ступени.
b) Приводят кресло-коляску в движение вперед с минимально возможной скоростью вниз со ступени высотой 15 мм под углом 90° +/- 5° к краю ступени.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
e) Если в инструкции изготовителя заявлено, что кресло-коляска способно преодолевать и более высокие ступени, повторяют действия от a) до c) для ступени высотой, кратной 25 мм, увеличивая высоту ступени вплоть до высоты, заявленной изготовителем, но оканчивая испытание в том случае, когда кресло-коляска не сможет преодолеть ступень, получая оценку 2 балла или более.
Примечание 2 - Для достижения указанной изготовителем высоты ступени может использоваться увеличение высоты ступени, меньше чем на 25 мм.
Оставаясь в установленных пределах, указанных изготовителем, все части кресла-коляски, регулируемые пользователем и продавцами, должны устанавливаться в положение, при котором кресло-коляска будет иметь наименее устойчивую конфигурацию. Чтобы определить такую конфигурацию, может потребоваться несколько итераций. В тех случаях, когда имеют место неустойчивые конфигурации, изделие должно иметь предупреждающую этикетку, расположенную рядом с регулировочными механизмами, призывающую ознакомиться с процедурами изготовителя по установке кресла-коляски, описанными в руководстве по эксплуатации, предназначенном для пользователей данного изделия.
Перечень конфигураций, рекомендованных в таблице 3, не является полным. Чтобы определить наименее устойчивую конфигурацию для кресла-коляски, могут потребоваться многократные действия, сопряженные со сравнением целого ряда конфигураций. Некоторые кресла-коляски имеют конфигурации, при которых скорость движения будет ограничена. Часто будет требоваться задействовать разнообразные возможные конфигурации, включая и те из них, при которых скорость движения кресла-коляски будет ограничена. Для испытаний, описанных в 10.3, 10.4, 10.5 и 10.6, наименее устойчивые конфигурации могут отличаться. Для каждого испытания должна определяться наименее устойчивая конфигурация. Кресло с наименее устойчивой конфигурацией в каждом испытании будет получать наименьший балл.
Подготавливают кресло-коляску в соответствии с разделом 6 с учетом следующих дополнительных требований: устанавливают все регулируемые элементы в положение, соответствующее конфигурации наименьшей боковой устойчивости кресла-коляски в пределах, указанных изготовителем в руководстве по эксплуатации креслом-коляской для пользователя. Эти элементы в том числе включают: положение заднего колеса, положение самоориентирующегося колеса относительно рамы, положение сиденья, положение спинки, угол между сиденьем и спинкой, угол наклона подножки относительно сиденья, а также высоту сиденья и скорость. Типичные установки для элементов кресла-коляски, при которых последнее будет иметь наименьшую боковую устойчивость, приведены в таблице 3. Если какая-либо регулировка приведет к нежелательной конфигурации, например при которой самоориентирующиеся колеса будут соприкасаться с любой другой частью кресла-коляски, достаточно скорректировать настройки ровно настолько, чтобы обеспечить надлежащее функционирование кресла-коляски. Старайтесь минимизировать вибрацию самоориентирующихся колес во время испытаний. Имеется несколько способов, позволяющих этого добиться, в том числе отрегулировав наклон и скос самоориентирующегося колеса.
Таблица 3
b) При неподвижном начальном состоянии кресла-коляски приводят его в движение с левым поворотом с максимальной скоростью при минимальном радиусе поворота и продолжают это движение до тех пор, пока кресло-коляска не развернется в обратном направлении. Если кресло-коляска имеет рулевое управление с прямым приводом, устанавливают управляемые колеса в положение минимального радиуса поворота, а затем придают максимальную мощность для движения вперед.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
d) Повторяют действия от a) до c), поворачивая направо, и вносят в протокол более низкую из полученных оценок, а также отмечают соответствующее этой оценке направление поворота кресла-коляски.
e) Повторяют действия от b) до d) на наклонных плоскостях с углами наклона, равными 3°, 6° и 10°, или другими углами наклона, указанными изготовителем, начиная движение кресла-коляски передним ходом под уклон с разворотом на 180°. Если изготовителем рекомендуется какой-либо способ для движения по наклонной плоскости, то проводят испытание с использованием этого способа. Если изготовителем указывается максимальный угол наклона, испытания проводят для всех углов наклона, увеличивая угол вплоть до максимального значения, указанного изготовителем, в противном случае способы испытаний оставляют в неизменном виде.
a) Приводят кресло-коляску в движение вперед с максимальной скоростью по горизонтальной испытательной плоскости.
b) Делают поворот и двигаются по круговым траекториям уменьшающегося радиуса, продолжая движение с максимально возможной скоростью. Для каждого круга вносят в протокол число баллов согласно приложению C.
c) Определяют минимальный диаметр круговой траектории, округляя значение до 100 мм, по которой кресло-коляска будет проезжать с максимально возможной скоростью, получая оценку 2 балла или более.
f) Вносят в протокол значение большего из диаметров, а также регистрируют соответствующее направление поворота кресла-коляски.
Примечание - Чтобы было легче следовать круговой траектории движения, можно использовать оставляющий след мел на стержне, прикрепленном к креслу-коляске.
Большинство кресел-колясок, имеющих рулевое управление с прямым приводом, не будут сохранять устойчивость во время данного испытания. В процессе этого испытания следует соблюдать осторожность.
a) Приводят кресло-коляску в движение вперед с максимальной скоростью по прямой линии на горизонтальной испытательной плоскости.
b) Воздействуют на устройство управления так, чтобы выполнить поворот на 90° с минимальным радиусом.
c) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
e) Вносят в протокол более низкую из полученных оценок, а также регистрируют соответствующее направление поворота кресла-коляски.
a) Приводят кресло-коляску в движение вперед с минимально и с максимально возможной скоростью, так чтобы осевая линия кресла-коляски составляла угол 10° +/- 2° по отношению к краю ступени высотой 15 мм, пока все колеса кресла-коляски не съедут со ступени.
b) Ведут наблюдение за динамической реакцией кресла-коляски и дают этой реакции количественную оценку по балльной шкале согласно приложению C.
c) Повторяют действия a) и b) для съезда кресла-коляски со ступени под углом, используя противоположную сторону кресла-коляски.
d) Вносят в протокол более низкую из полученных оценок, а также отмечают, какой стороне кресла-коляски эта оценка соответствует.
f) Если в инструкции изготовителя заявлено, что кресло-коляска способно преодолевать и более высокие ступени, повторяют действия от a) до c) для ступени высотой, кратной 25 мм, увеличивая высоту ступени вплоть до высоты, заявленной изготовителем, но оканчивая испытание в том случае, когда кресло-коляска не сможет съехать со ступени, получая оценку 2 балла или более.
Примечание - Для достижения указанной изготовителем высоты ступени может использоваться увеличение высоты ступени, меньше чем на 25 мм.
Протокол испытаний должен содержать следующую информацию:
a) ссылку на настоящий стандарт;
b) наименование и адрес учреждения, которое проводило испытания, с указанием того, соответствует ли данное учреждение требованиям ИСО/МЭК 17025;
c) наименование и адрес изготовителя кресла-коляски;
d) дату выдачи протокола испытаний;
e) тип кресла-коляски, номер серии и партии;
f) массу испытательного манекена или, если испытания проводились с участием человека, массу испытателя и дополнительных грузов;
g) параметры регулируемых элементов кресла-коляски, указанные в ИСО 7176-22, включая комплектацию и настройки, а также все дополнительные подробности относительно установки регулируемых элементов, как указано в разделе 6;
h) как минимум две фотографии, показывающие обе стороны, вид спереди и сзади кресла-коляски в той комплектации, как это имело место при проведении испытаний;
i) описание изменений, в том числе дополнительные фотографии кресла-коляски в той окончательной конфигурации, испытания которой проводились по процедурам разделов 8, 9 и 10;
j) предусмотрены ли для данного кресла-коляски антиопрокидывающие устройства и устройства для преодоления бордюра;
k) сведения об устройстве управления креслом-коляской с указанием, имеется ли рулевое управление с прямым приводом;
Примечание - В приложении D дана рекомендуемая форма представления результатов испытаний.
В листах спецификаций изготовителя, выполненных по форме, установленной в ИСО 7176-15, должны быть представлены следующие результаты:
- "Задняя динамическая устойчивость на наклонной плоскости: x°",
где x - максимальный угол наклона плоскости (например, 0°, 3°, 6°, 10°), при котором реакцию кресла-коляски при испытаниях по 8.3, 8.4 и 8.5 оценивают в 2 балла или более;
- "Передняя динамическая устойчивость на наклонной плоскости: x°",
где x - максимальный угол наклона плоскости (например, 0°, 3°, 6°, 10°), при котором реакцию кресла-коляски при испытаниях по 9.3 и 9.4 оценивают в 2 балла или более;
- "Боковая динамическая устойчивость на наклонной плоскости: x°",
где x - максимальный угол наклона плоскости (например, 0°, 3°, 6°, 10°), при котором реакцию кресла-коляски при испытаниях по 10.3 оценивают в 2 балла или более;
- "Боковая динамическая устойчивость при движении по кругу: x",
где x - минимальный диаметр круга в метрах, при котором реакцию кресла-коляски при испытаниях по 10.4 оценивают в 2 балла или более;
- "Боковая динамическая устойчивость при резком повороте: x",
где x - "Да" или "Нет" при ответе на вопрос, оценена ли реакция кресла-коляски при испытаниях по 10.5 в 2 балла или более;
- "Задняя динамическая устойчивость при въезде на ступень передним ходом: x",
где x - максимальная высота ступени (например, 15, 25, 50 мм или более, если указано изготовителем), при которой реакцию кресла-коляски при испытаниях по 8.6 и 8.7 оценивают в 2 балла или более;
- "Задняя динамическая устойчивость при съезде со ступени задним ходом: x",
где x - максимальная высота ступени (например, 15, 25, 50 мм или более, если указано изготовителем), при которой реакцию кресла-коляски при испытаниях по 8.8 оценивают в 2 балла или более;
- "Передняя динамическая устойчивость при въезде на ступень передним ходом: x",
где x - максимальная высота ступени (например, 15, 25, 50 мм или более, если указано изготовителем), при которой реакцию кресла-коляски при испытаниях по 9.5 оценивают в 2 балла или более;
- "Передняя динамическая устойчивость при съезде со ступени задним ходом: x",
где x - максимальная высота ступени (например, 15, 25, 50 мм или более, если указано изготовителем), при которой реакцию кресла-коляски при испытаниях по 9.6 оценивают в 2 балла или более;
- "Боковая устойчивость при съезде со ступени передним ходом под углом: x",
где x - максимальная высота ступени (например, 15, 25, 50 мм или более, если указано изготовителем), при которой реакцию кресла-коляски при испытаниях по 10.6 оценивают в 2 балла или более.
(справочное)
A.1 Принцип
Для того чтобы управлять креслом-коляской, рекомендуется использовать устройства радиоуправления, как те, что используются для радиоуправляемых моделей. Сервоприводы для таких элементов имеют небольшой вес и стоят недорого. Для оснащения кресла-коляски такими сервоприводами понадобится минимальная модификация.
A.2 Аппаратура
A.2.1 Общие положения
Способ установки определяется способом управления креслом-коляской, т.е. управление с помощью джойстика или рулевое управление (обычно используемое для скутеров).
Выбирают и загружают испытательный манекен, соответствующий ИСО 7176-11, таким образом, как это определено в ИСО 7176-22. Вносят в протокол массу выбранного манекена.
A.2.2 Управление с помощью джойстика
Джойстик может быть управляемым двумя сервоприводами на кронштейне, прикрепленном к модулю джойстика и двигающим джойстик вперед/назад и в боковых направлениях, как показано на рисунке A.1.

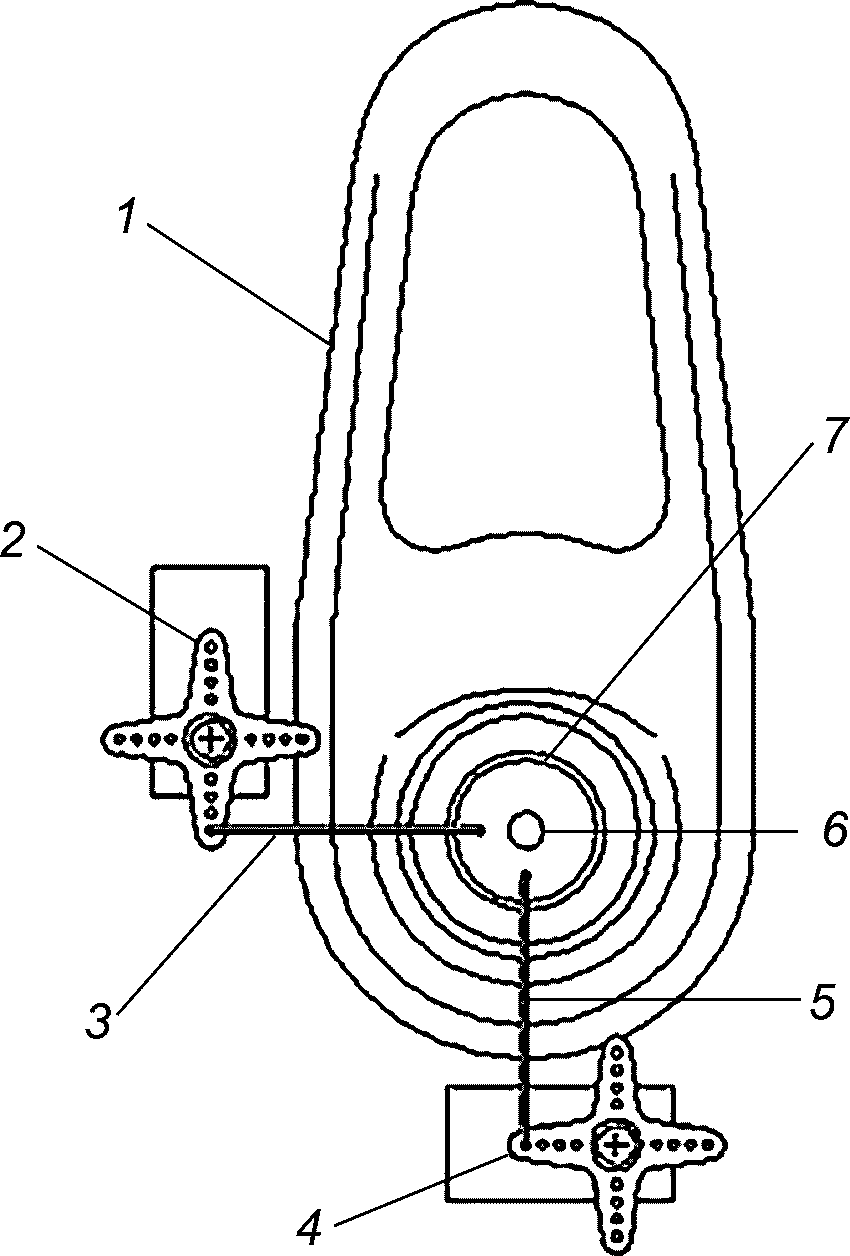

![]() 1 - модуль управления джойстиком; 2 - поворотный
переключатель сервопривода левого/правого хода;
3 - сервопривод левого/правого хода; 4 - поворотный
переключатель сервопривода переднего/заднего хода;
5 - сервопривод переднего/заднего хода;
6 - ручка управления джойстиком; 7 - манжета
(соединяющая приводы с рукояткой)
Рисунок A.1 - Принадлежности дистанционного управления
для входного устройства джойстика
A.2.3 Рулевое управление
Кресла-коляски, использующие рулевой механизм, имеют растягивающуюся при нагружении пружину, присоединенную к одной из рукояток рулевого рычага. К другой рукоятке прикреплен гибкий шнур, который дает креслу-коляске двигаться по прямой линии. Гибкий шнур отпускается сервоприводом, давая пружине поворачивать руль. Заранее настроенные упоры, включенные в рулевой механизм, задают радиус поворота. Другой сервопривод установлен для управления скоростью. Чертеж системы показан на рисунке A.2.

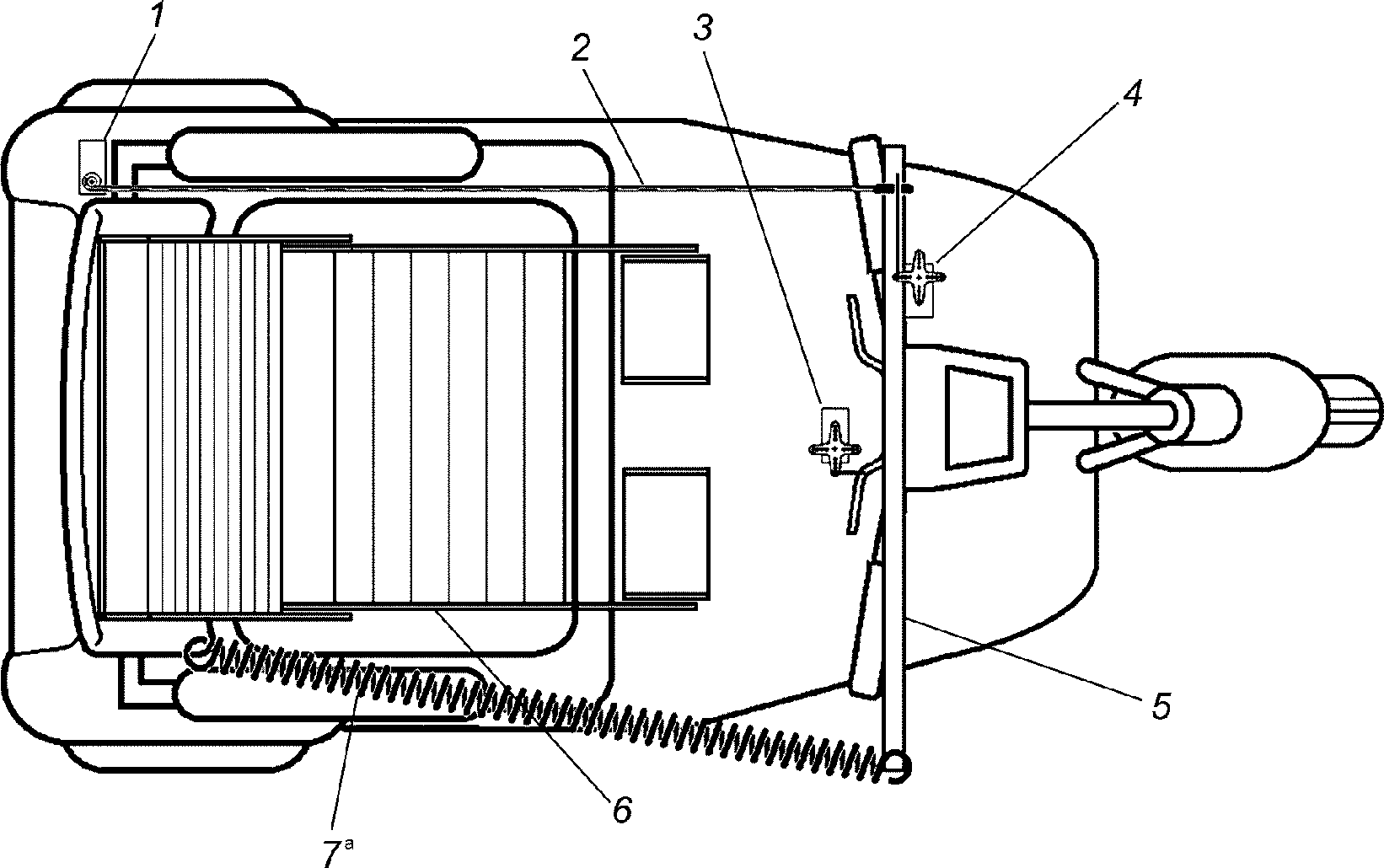

![]() 1 - сервопривод для регулировки положения руля
(дополнительно); 2 - рулевой фал; 3 - сервопривод
для управления скоростью; 4 - сервопривод для отпуска
рулевого фала; 5 - держатель фала и пружины;
6 - испытательный манекен; 7 - растягивающаяся
при нагружении пружина; a - держатель жестко прикреплен
к рулевому рычагу
Рисунок A.2 - Принадлежности дистанционного управления
для входного устройства рулевого рычага
Для регулировки положения руля рекомендуется третий сервопривод, который позволяет креслу-коляске двигаться по прямой линии.
(справочное)
B.1 Принцип
Испытательным лабораториям рекомендуется вместо испытателей загружать в кресла-коляски испытательные манекены, соответствующие ИСО 7176-11, поскольку некоторые испытания, описанные в настоящем стандарте, чреваты получением травм. К тому же практика показывает, что испытатели имеют тенденцию перемещать свой центр тяжести, чтобы сбалансировать потерю устойчивости креслом-коляской, что ставит под сомнение результаты испытаний. Рекомендуется рассматривать альтернативные методы, описанные в приложении A.
Следует признать, что в некоторых случаях необходимо использовать испытателей, и должны приниматься соответствующие меры предосторожности с тем, чтобы минимизировать риск получения травмы и движения испытателя.
Использование испытателя не является рекомендованной практикой из-за возможности получения травм и погрешностей в результатах.
B.2 Устройства, применяемые при использовании испытателя
Если при испытаниях планируется использовать испытателя, следует предпринять все возможные меры предосторожности для предотвращения травм. Следует использовать защитные средства, включая защитный шлем, перчатки, мотоциклетную куртку и наколенники.
Чтобы ограничить движение испытателя в кресле-коляске или скутере и тем самым минимизировать перемещение его центра тяжести, необходимо использовать средства боковой поддержки туловища и подголовник.
B.3 Критерии, подлежащие соблюдению при использовании испытателя
Испытатель должен иметь опыт управления коляской более четырех часов.
Должны применяться приспособления, не позволяющие испытателю наклоняться вперед или в стороны.
Движение испытателя не должно ограничиваться ремнями, которые не позволят ему при необходимости покинуть кресло.
Испытателя выбирают в соответствии с ИСО 7176-22.
(обязательное)
Наблюдаемая динамическая реакция кресла-коляски на испытательные маневры должна быть выражена количественно, как указано в таблице C.1.
Таблица C.1
Система количественной оценки реакции кресла-коляски
на испытательные маневры
(справочное)
Испытательная нагрузка: масса ........ кг
Манекен по ИСО или испытатель: .................
Испытания на заднюю динамическую устойчивость
Описание регулировок кресла-коляски, предпринятых для установки наименее устойчивой конфигурации для каждого испытания на заднюю динамическую устойчивость (см. 8.2).
Фотография кресла-коляски в наименее устойчивой конфигурации.
Испытания на переднюю динамическую устойчивость
Описание регулировок кресла-коляски, предпринятых для установки наименее устойчивой конфигурации для каждого испытания на переднюю динамическую устойчивость (см. 9.3).
Фотография кресла-коляски в наименее устойчивой конфигурации.
Испытания на боковую динамическую устойчивость
Описание регулировок кресла-коляски, предпринятых для установки наименее устойчивой конфигурации для каждого испытания на боковую динамическую устойчивость (см. 10.2).
Фотография кресла-коляски в наименее устойчивой конфигурации.
Дополнительные наблюдения:
- Когда в ходе испытания применяют торможение, записывают в протокол, какой именно способ торможения вызвал потерю устойчивости, в соответствии с нижеследующим:
R - торможение при отпускании устройства управления;
P - экстренное торможение путем отключения электропитания;
A - подача команды на движение в обратном направлении с помощью устройства управления.
- Регистрируют каждый случай скольжения колес, имевший место при маневрировании.
- Ставят "X" в тех случаях, когда испытание не может быть выполнено, и указывают причину. Это не относится к случаям, когда испытания не проводили, поскольку оценка 0 уже была получена при меньшем угле наклона плоскости, меньшей высоте ступени или меньшей скорости. Как указано в разделе 7, в таких случаях в протокол должна быть внесена оценка 0.
- В графах, обозначенных "xx", указывают высоту ступени.
- При каждом испытании оценку устойчивости выводят при использовании порядковой шкалы в соответствии с приложением C.
- N/A = не применяется.
Таблица D.1
Рекомендуемая форма представления результатов испытаний
Таблица D.2
Рекомендуемая форма представления результатов испытаний
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ
Таблица ДА.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/28/gost_45566.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
