5.1.2 Подготовка и настройка испытания
Для плоских или пакетных аккумуляторов подготовка не требуется.
Для призматических аккумуляторов с жестким корпусом корпус может быть утончен или удален соответствующим методом, рекомендованным изготовителем аккумулятора. Утончение или удаление корпуса должно быть проведено до заряда и регулировки СЗ аккумулятора. Эту операцию следует проводить с учетом всех необходимых мер безопасности.
Аккумулятор следует размещать таким образом, чтобы он не мог перемещаться во время испытания. Аккумулятор должен быть электрически изолирован от испытательного оборудования.
В случае испытания плоского или пакетного аккумулятора следует применять устройства для их фиксации. На рисунках 1 и 2 показаны примеры устройства фиксации.
![]() ![]() 5.1.2.3.1 Общие положения
В этом альтернативном методе испытаний предлагаются два типа устройств вдавливания (инденторов), определение которых приведено в 5.1.2.3.2 и 5.1.2.3.3.
Индентор типа 1 представляет собой керамический гвоздь диаметром (3 +/- 0,2) мм. Угол наконечника гвоздя должен составлять (45 +/- 3)°. На рисунке 1 показан пример ориентации керамического гвоздя по отношению к слоям электродов аккумулятора во время надавливания.
Индентор типа 2 представляет собой керамический гвоздь диаметром (1,0 +/- 0,1) мм с наконечником из никеля (Ni) высотой 0,35 мм. Угол наконечника гвоздя с Ni должен составлять от 28° до 45° (см. рисунки 3 и 4).
Размеры в миллиметрах
![]() ![]() гвоздя с наконечником из Ni
Керамический гвоздь с наконечником из Ni применяют для призматических аккумуляторов с жесткой оболочкой и плоских, а также пакетных аккумуляторов.
Испытание с использованием индентора типа 1 не применимо к аккумуляторам, у которых корпус используется как часть электродов. Если корпус снят, то это испытание может быть применено.
Испытание необходимо проводить следующим образом:
a) Аккумулятор следует подготовить в соответствии с 5.1.2.1.
b) СЗ аккумулятора следует привести к значению максимального СЗ, указанного изготовителем аккумулятора в соответствии с 5.3 МЭК 62660-3:2016.
c) Затем аккумулятор должен быть установлен на испытательную установку в соответствии с 5.1.2.2. Устройство вдавливания должно быть выбрано в соответствии с 5.1.2.3 на основе соглашения между потребителем и поставщиком. Индентор должен располагаться перпендикулярно слоям электродов аккумулятора. Аккумулятор или индентор должны двигаться вдоль этой перпендикулярной оси. Место вдавливания должно быть таким же, как указано в МЭК 62660-3:2016.
d) Затем следует нажать индентором на аккумулятор или аккумулятором на индентор с постоянной скоростью менее 0,1 мм/с. Смещение индентора должно быть остановлено при обнаружении падения напряжения не менее 5 мВ. Допускается использовать падение напряжения менее 5 мВ, если используется высокоточный измеритель напряжения и может быть подтверждено фактическое местоположение короткое замыкания при проверке после окончания испытания. Точность измерителя напряжения должна быть документирована. Если падение напряжения не менее 5 мВ не обнаружено до момента, когда индентор будет вжат до половины толщины аккумулятора, испытание должно быть остановлено. Такое испытание считается недействительным и должно быть повторено.
e) После того как вжатие прекращено, индентор должен оставаться на месте до конца периода наблюдения. Во время испытания необходимо записать напряжение на аккумуляторе, силу нажатия, величину хода пресса и температуру аккумулятора. Температуру аккумулятора следует измерять на его поверхности на расстоянии менее 25 мм от центра углубления. Периодичность записи данных о напряжении и давлении должна составлять не более 5 мс. Периодичность записи других параметров должна составлять не более 1 с.
Во время испытания и в течение 1 ч наблюдения аккумулятор не должен иметь признаков воспламенения или взрыва.
(справочное)
ДАННЫЕ ИСПЫТАНИЙ
A.1 Общие положения
В настоящем приложении представлена информация о результатах испытаний, проведенных в соответствии с разделом 5, и о результатах соответствующих сравнительных испытаний.
Воспроизводимость каждого результата испытания подтверждается на нескольких конструкциях аккумуляторов. Дальнейшие данные испытаний необходимо оценивать с помощью аккумуляторов, которые не прошли испытание в 6.4.4.2.1 МЭК 62660-3:2016 и т.д.
A.2 Данные испытаний
A.2.1 Результаты испытаний
В таблице A.1 показан результат испытаний на внутреннее короткое замыкание на нескольких типах аккумуляторов с использованием инденторов, описанных в 5.1.2.3, и других типов инденторов для сравнения. Также в качестве сравнительного было проведено испытание на принудительное внутреннее короткое замыкание (КЗВП) по 6.4.4.2.1 МЭК 62660-3:2016.
Все аккумуляторы, приведенные в таблице A.1, не показали никаких признаков воспламенения или взрыва и соответствовали критериям приемки 5.1.4.
В большинстве испытаний, кроме испытания КЗВП, количество короткозамкнутых слоев более одного слоя, а также не постоянно среди одних и тех же аккумуляторов.
Дополнительные данные каждого испытания показаны в A.2.2.
Таблица A.1
A.2.2.1 Испытания на аккумуляторах A и B

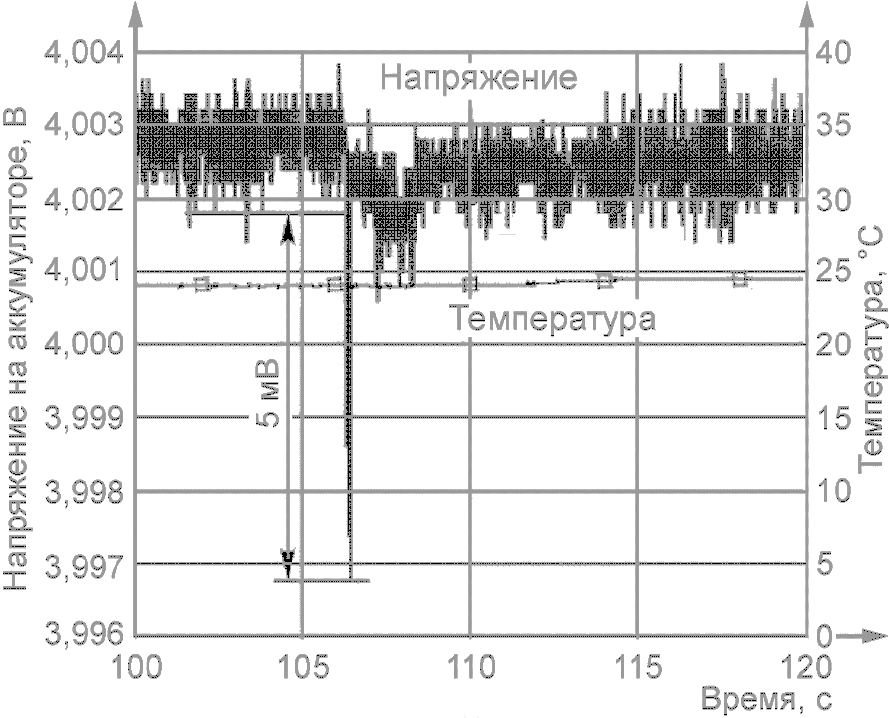

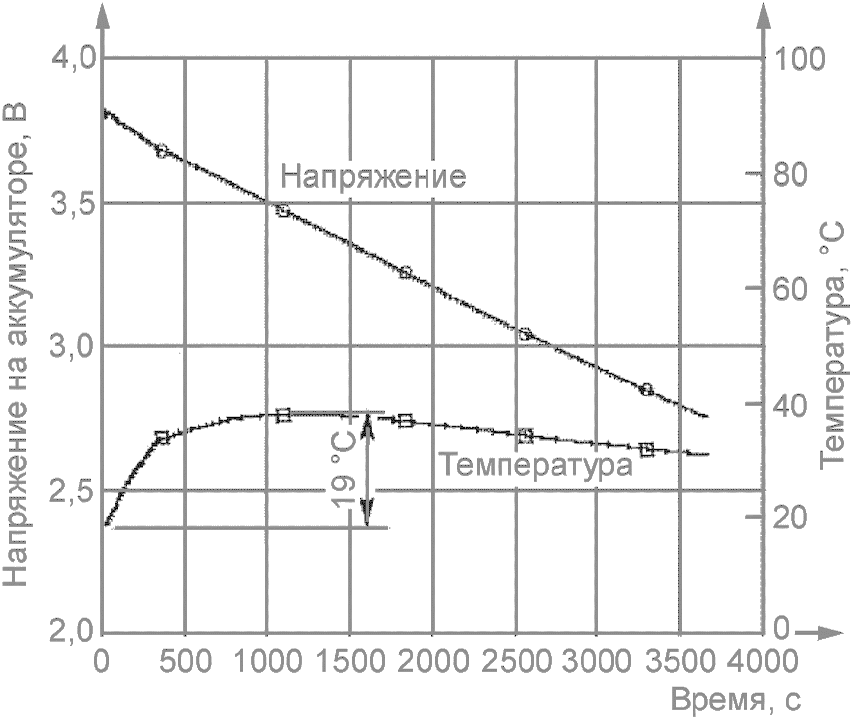

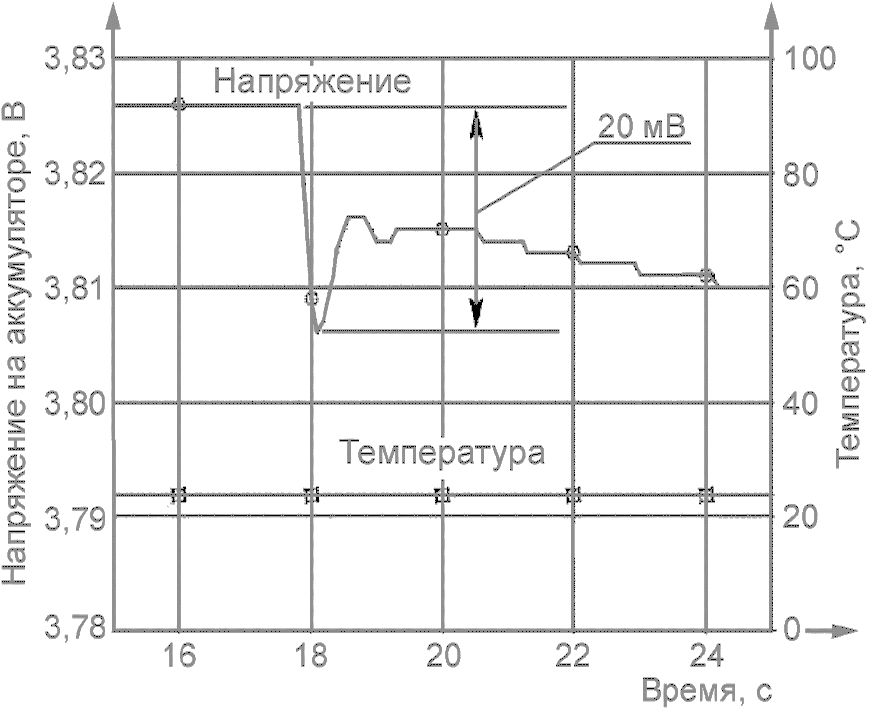

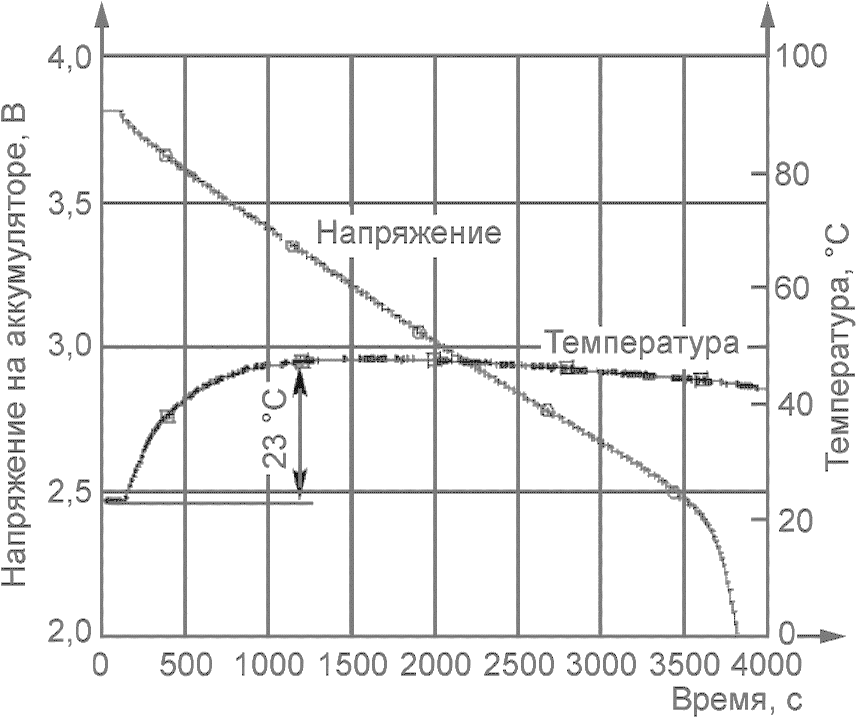

Испытания 1-1, 1-2 и 1-3 в таблице A.1 проведены в соответствии с 6.4.4.2.1 МЭК 62660-3:2016 с тремя образцами аккумуляторов A (HC/MNC, 5 А·ч для ЭМГ). Данные испытаний показаны на рисунках A.1 - A.3 и таблице A.1. На рисунках a показано изменение напряжения и температуры аккумулятора в течение 1 ч, а на рисунках b - изменение напряжения при возникновении короткого замыкания в увеличенном масштабе.

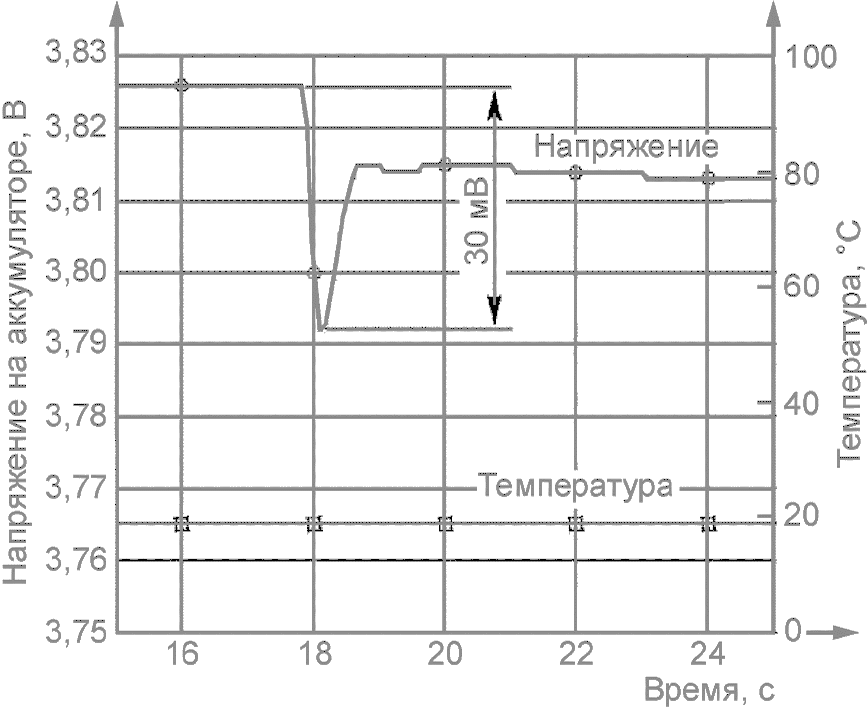

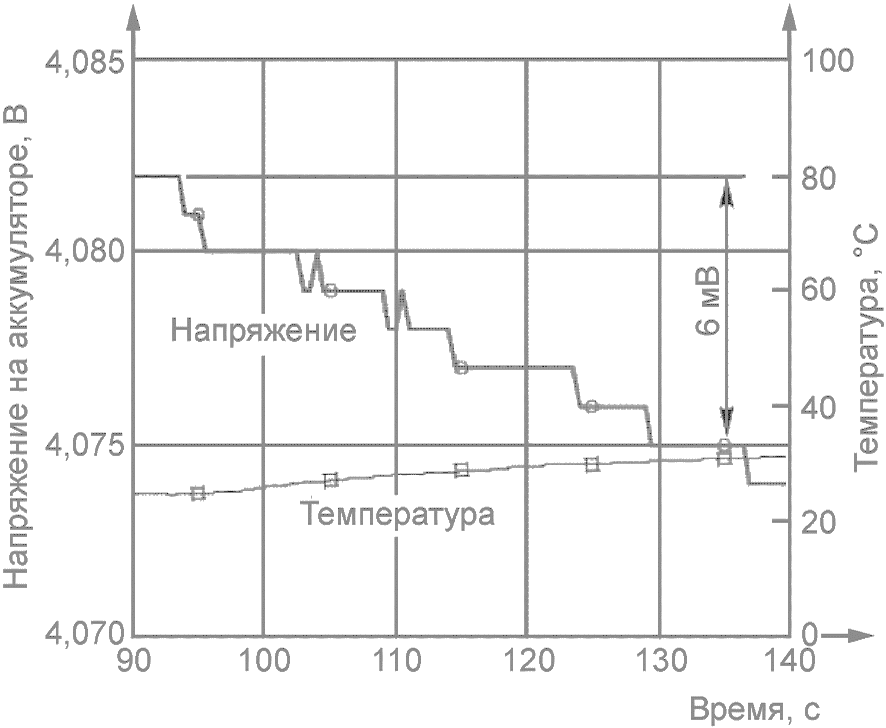

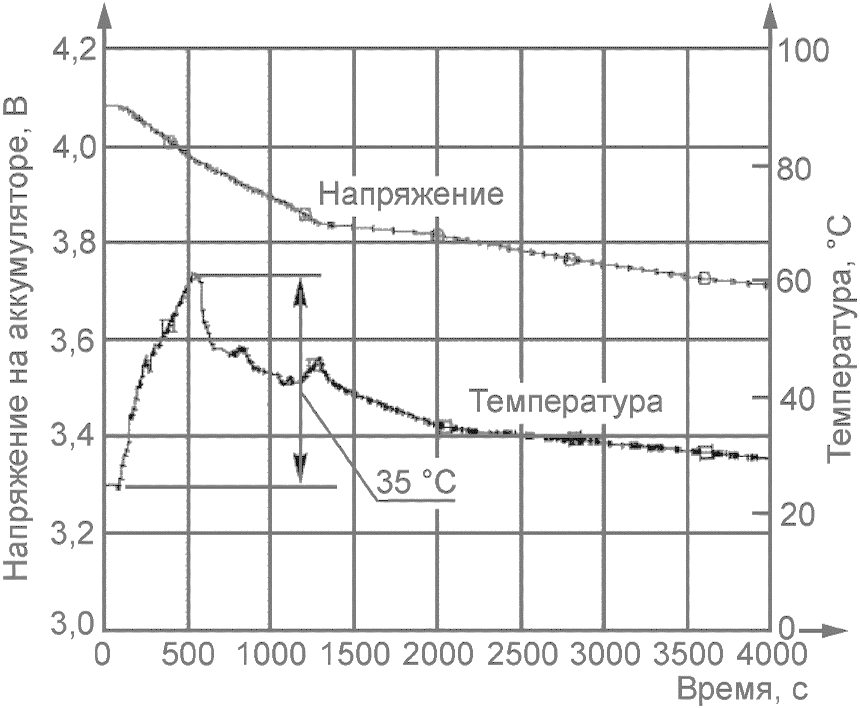

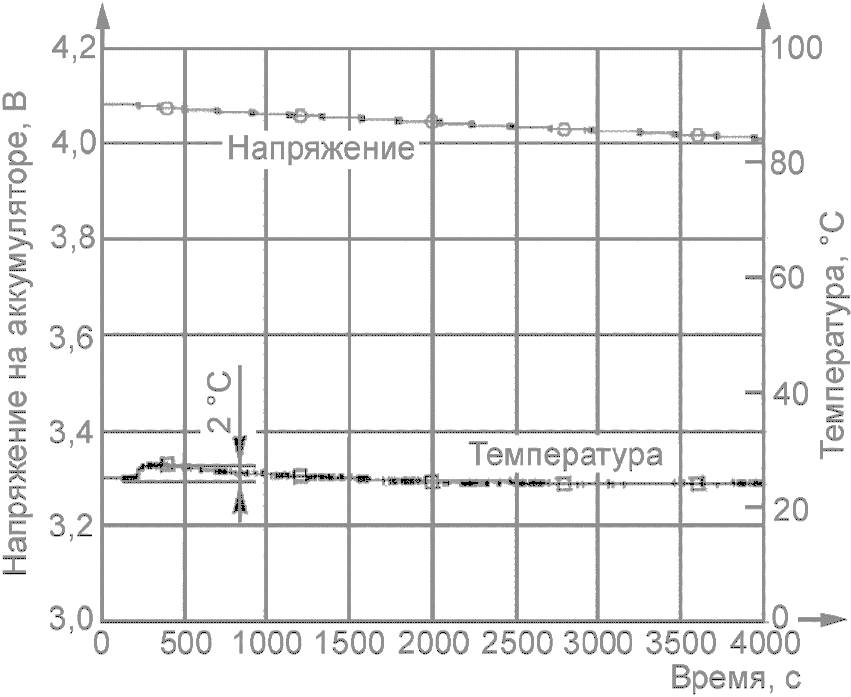

![]() a

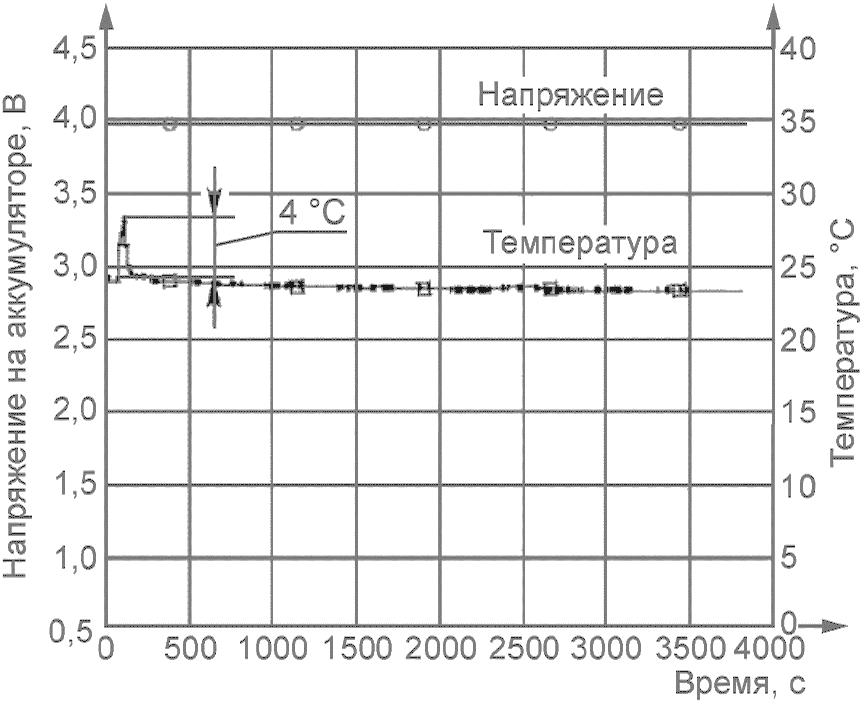

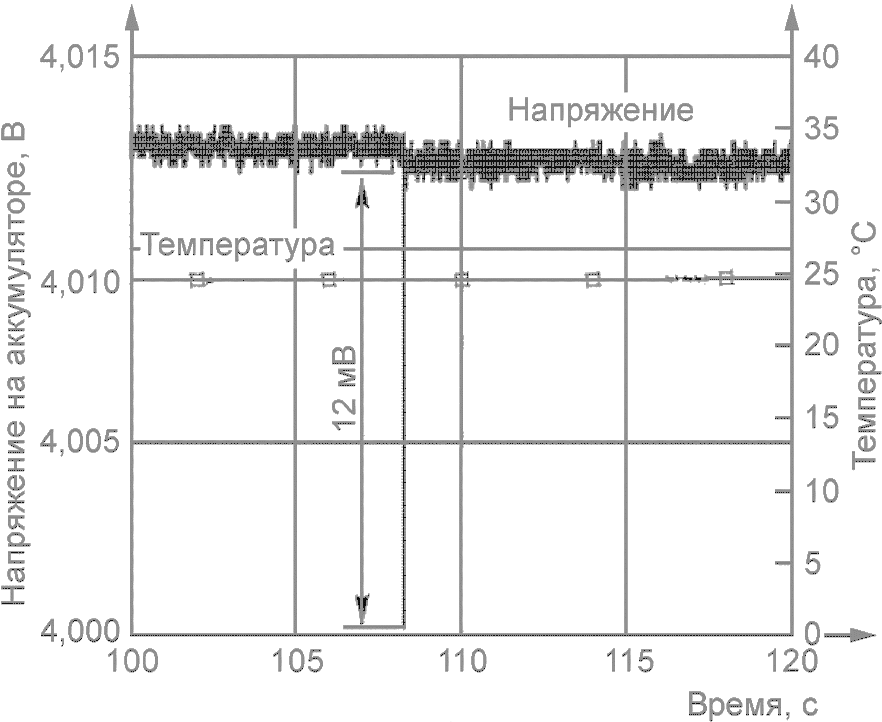

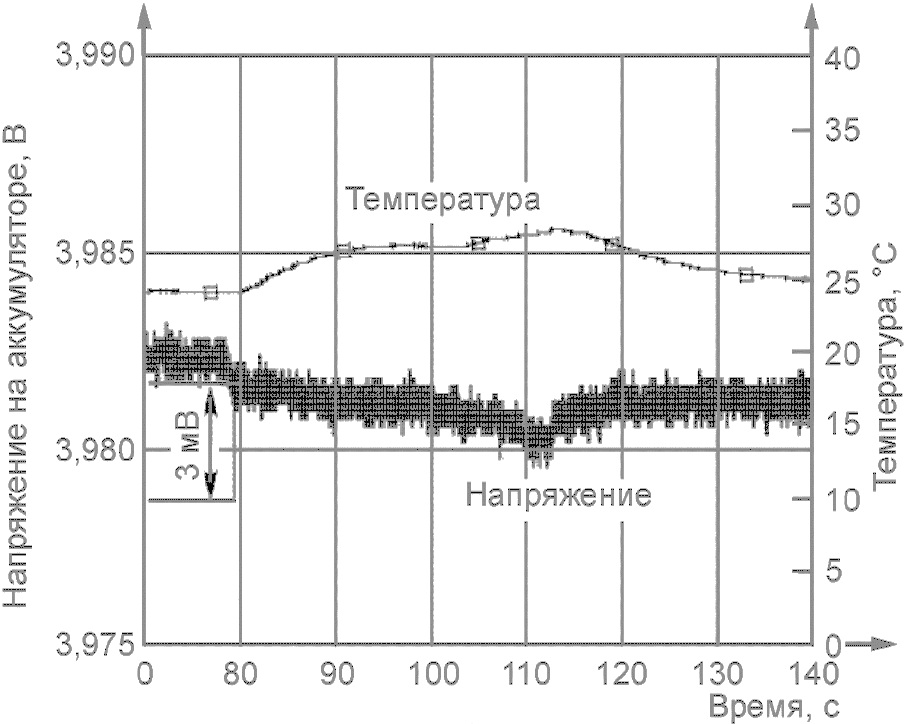

![]() b
в ходе испытания 1-1 <1>
--------------------------------
<1> Примечание к рисункам A.1 - A.12 - Японский автомобильный научно-исследовательский институт (JARI) приобрел эти данные в рамках проекта развития новой энергетической инфраструктуры в 2014 году, который был возложен на Агентство по природным ресурсам и энергетике/Исследовательский институт Mitsubishi, Inc.

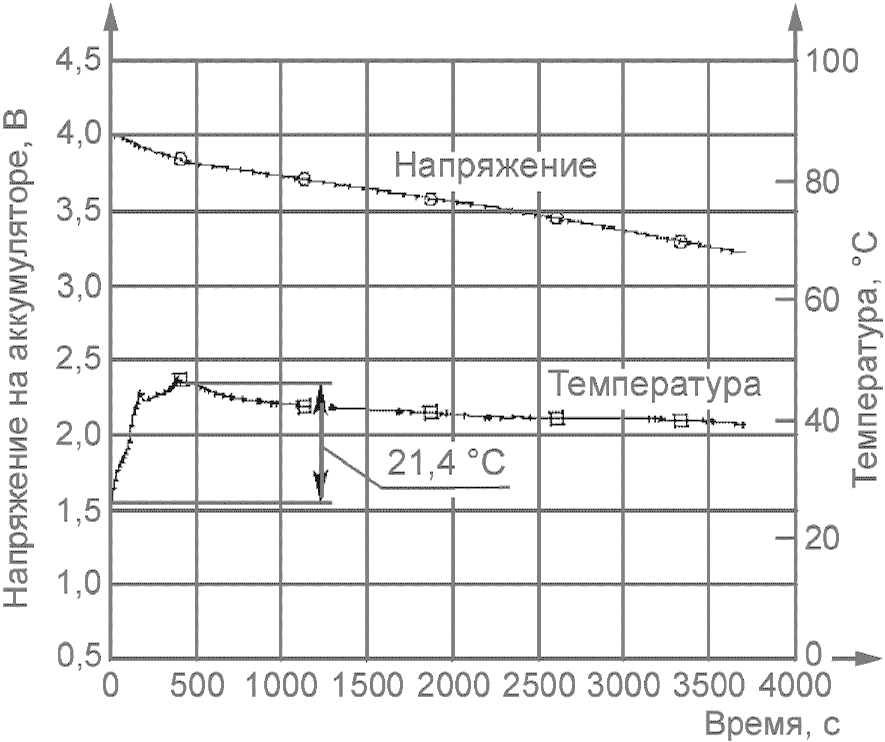

![]() a
![]() b

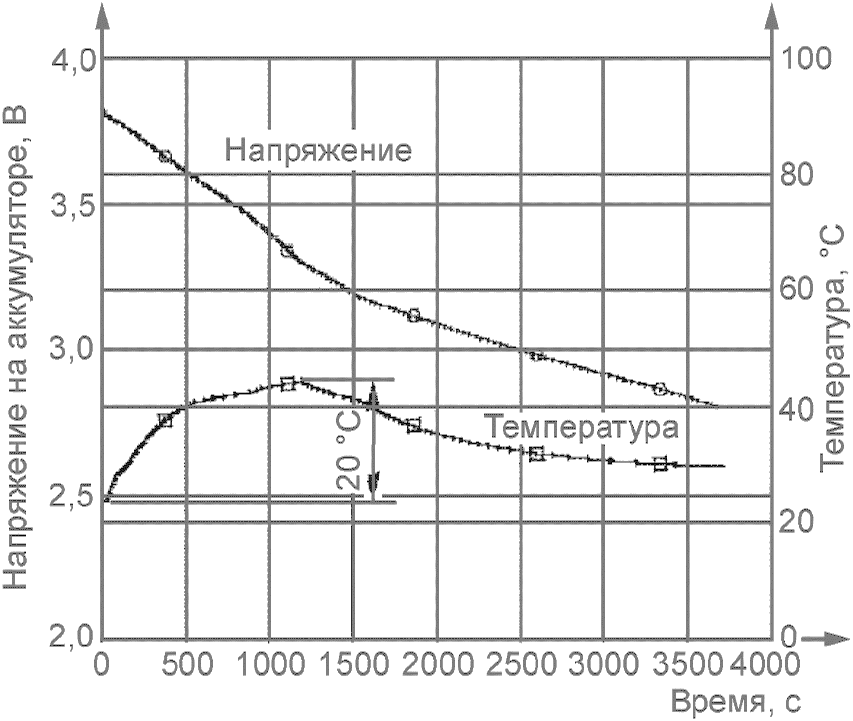

Рисунок A.2 - Напряжение и температура в ходе испытания 1-2
![]() a
![]() b

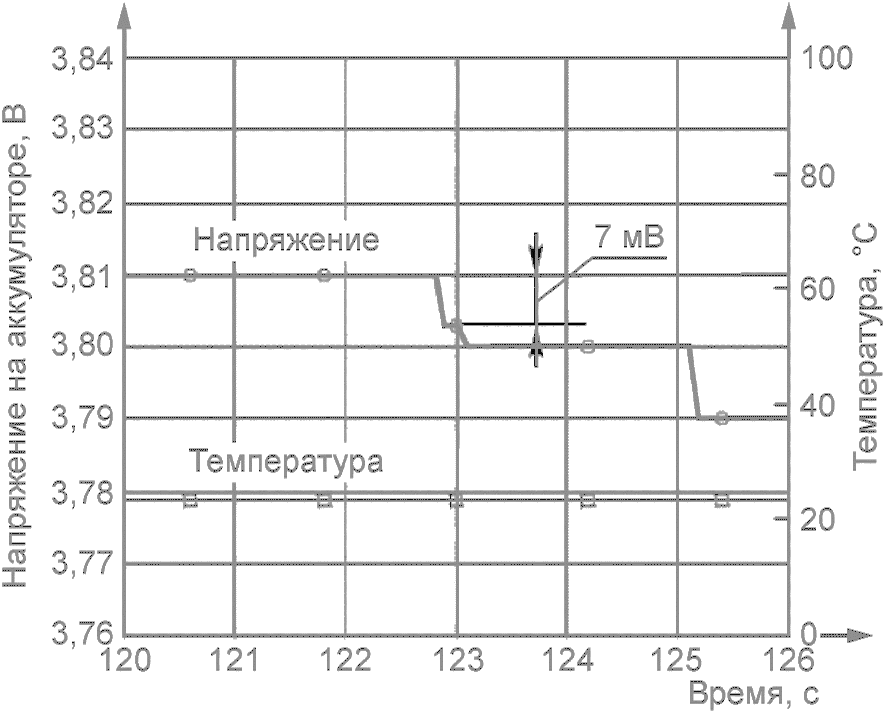

Рисунок A.3 - Напряжение и температура в ходе испытания 1-3
A.2.2.1.2 Испытания с индентором типа 2

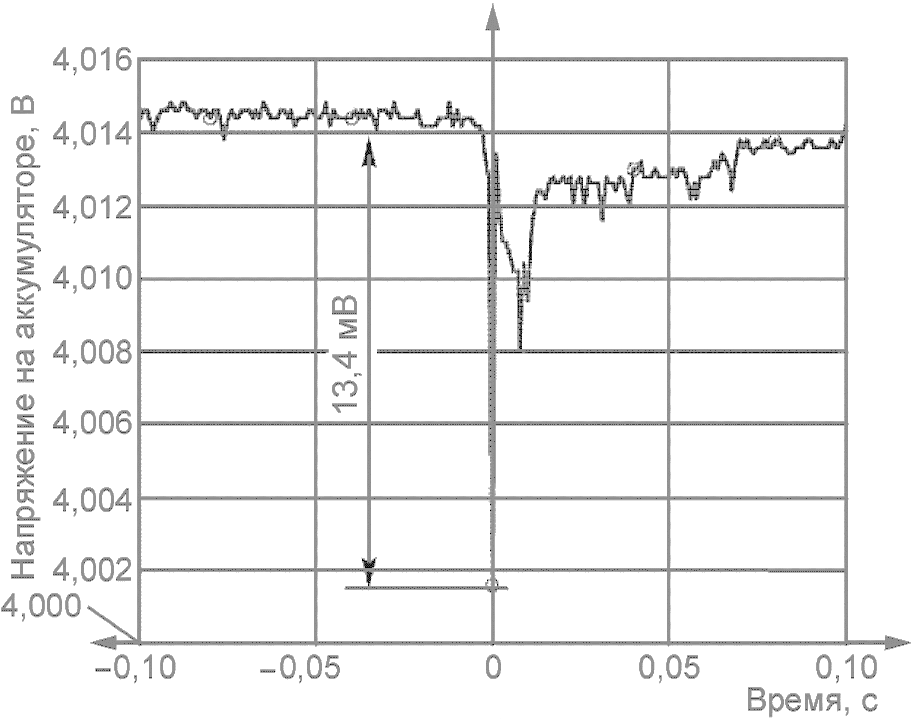

Испытания 2-1, 2-2 и 2-3 в таблице A.1 проведены в соответствии с разделом 5 с использованием индентора типа 2 на двух типах аккумуляторов: A и B (SC/MNC, 5·Ач для применения в ЭМГ). Результаты испытаний показаны на рисунках A.4 - A.6 и таблице A.1. Проявления короткого замыкания в испытании 2-1 и 2-2 были более сильными, чем в испытании КЗВП в A.2.2.1.1. Испытание 2-3 было остановлено при падении напряжения на 2 мВ и достигло почти того же результата, что и испытание КЗВП.
![]() a

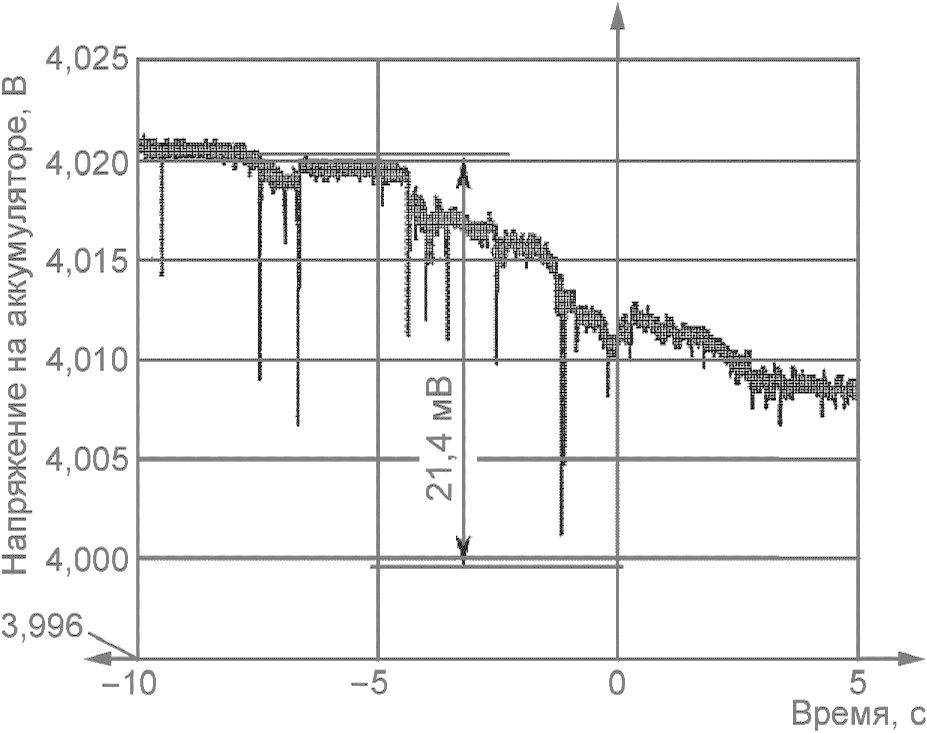

![]() b

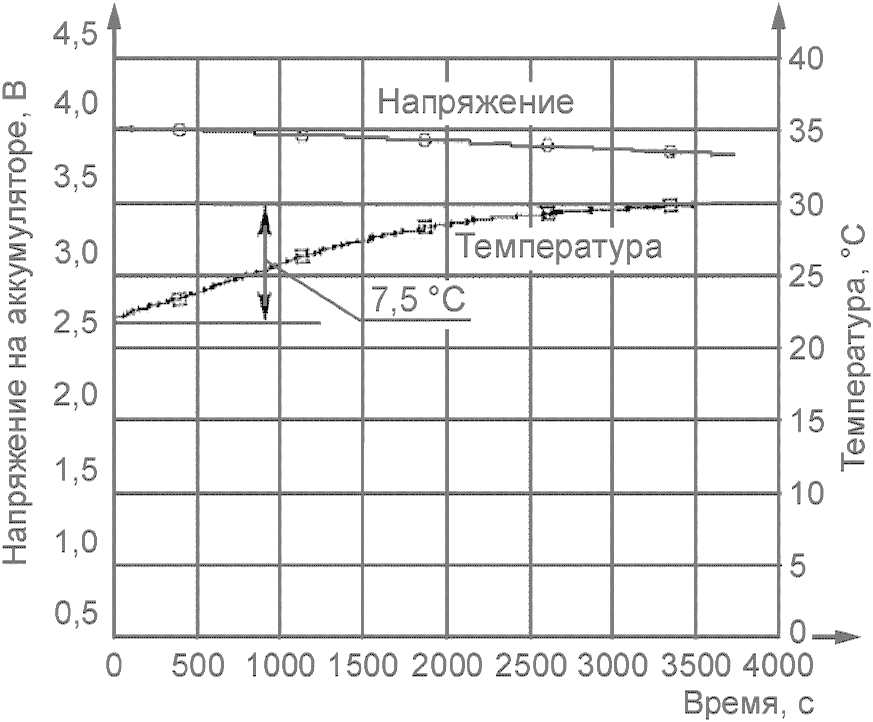

Рисунок A.4 - Напряжение и температура в ходе испытания 2-1
![]() a
![]() b

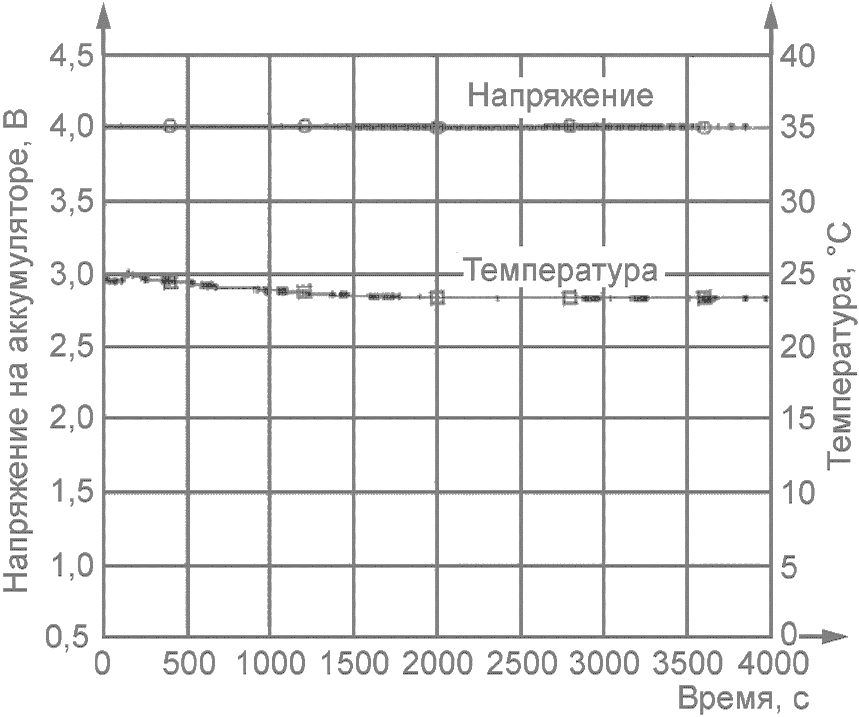

Рисунок A.5 - Напряжение и температура в ходе испытания 2-2
![]() a
![]() b

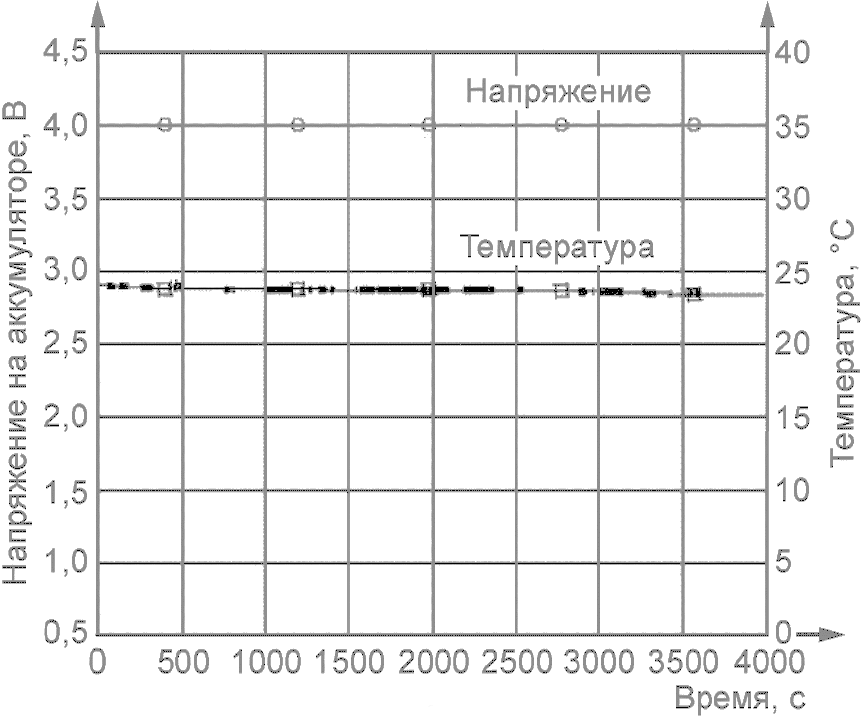

Рисунок A.6 - Напряжение и температура в ходе испытания 2-3
A.2.2.1.3 Сравнительные испытания с использованием керамических гвоздей с или без наконечника из Ni
Испытания 3-1 и 3-2 в таблице A.1 проведены на аккумуляторах A с использованием индентора типа 2 и керамического гвоздя диаметром 1 мм с наконечником Ni и без него. Условием окончания испытания было падение напряжения на 20 мВ. Результаты испытаний показаны на рисунках A.7, A.8 и в таблице A.1. Результаты обоих испытаний при наличии и отсутствии наконечника Ni практически одинаковы.
![]() a
![]() b
Рисунок A.7 - Напряжение и температура в ходе испытания 3-1
![]() a
![]() b
Рисунок A.8 - Напряжение и температура в ходе испытания 3-2
A.2.2.1.4 Сравнение инденторов разного размера
Испытание 4 в таблице A.1 проведено на аккумуляторах A с использованием керамического гвоздя диаметром 3 мм с наконечником из Ni, как показано на рисунке A.9. Индентор автоматически останавливался при обнаружении падения напряжения на 2 мВ или более. Данные испытаний показаны на рисунке A.10 и в таблице A.1.
Размеры в миллиметрах
![]() с наконечником из Ni
![]() a

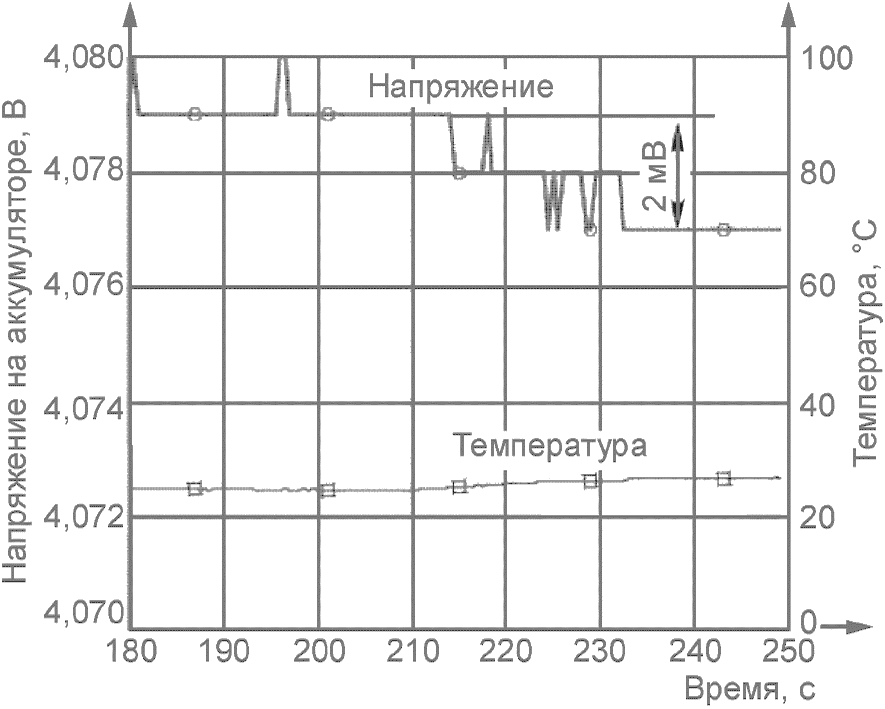

![]() b
Рисунок A.10 - Напряжение и температура в ходе испытания 4
A.2.2.1.5 Сравнение условия остановки испытания
Испытания 5-1 и 5-2 в таблице A.1 проведены на аккумуляторах A с использованием керамического гвоздя диаметром 3 мм с наконечником из Ni и с различными условиями остановки испытания по падению напряжения. Согласно 5.1.3 индентор должен быть остановлен при обнаружении падения напряжения не менее 5 мВ. Испытание 5-1 было остановлено, когда было обнаружено падение напряжения 5 мВ (см. рисунок A.11), а испытание 5-2 было остановлено, когда было обнаружено падение напряжения 20 мВ (см. рисунок A.12). Данные обоих испытаний показывают, что внутреннее короткое замыкание с меньшим количеством слоев можно моделировать, когда испытание останавливается при меньшем падении напряжения.
![]() a
![]() b
Рисунок A.11 - Напряжение и температура в ходе испытания 5-1
![]() a
![]() b
Рисунок A.12 - Напряжение и температура в ходе испытания 5-2
A.2.2.2 Испытания на аккумуляторах C и аккумуляторах D
A.2.2.2.1 Испытание с индентором типа 2
Испытания с 6-1 по 6-5 в таблице A.1 проведены в соответствии с разделом 5 с использованием индентора типа 2 на аккумуляторах C (пакетный аккумулятор для применения в ЭМА). Результаты измерения напряжения приведены на рисунке A.13.

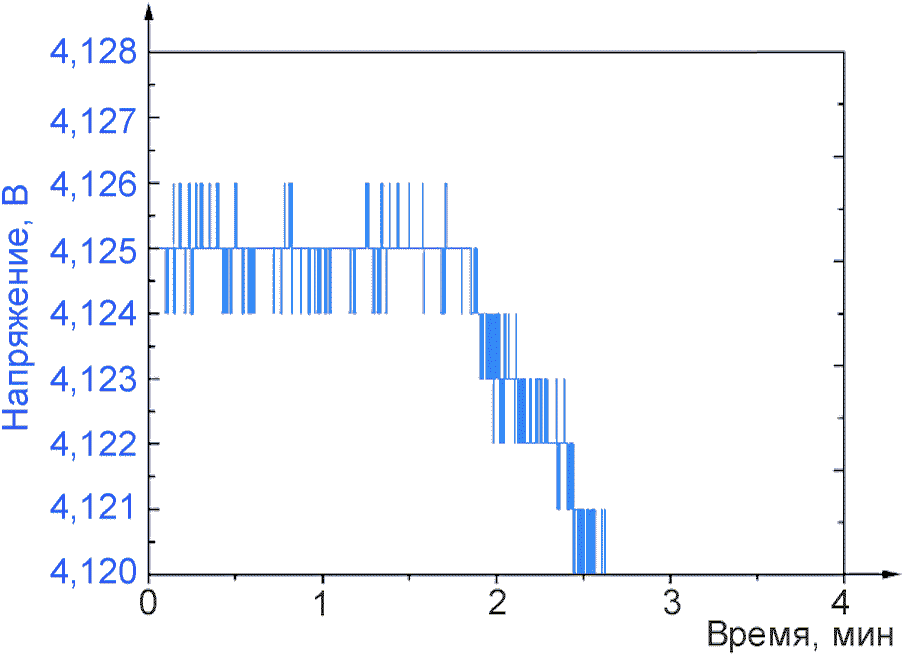

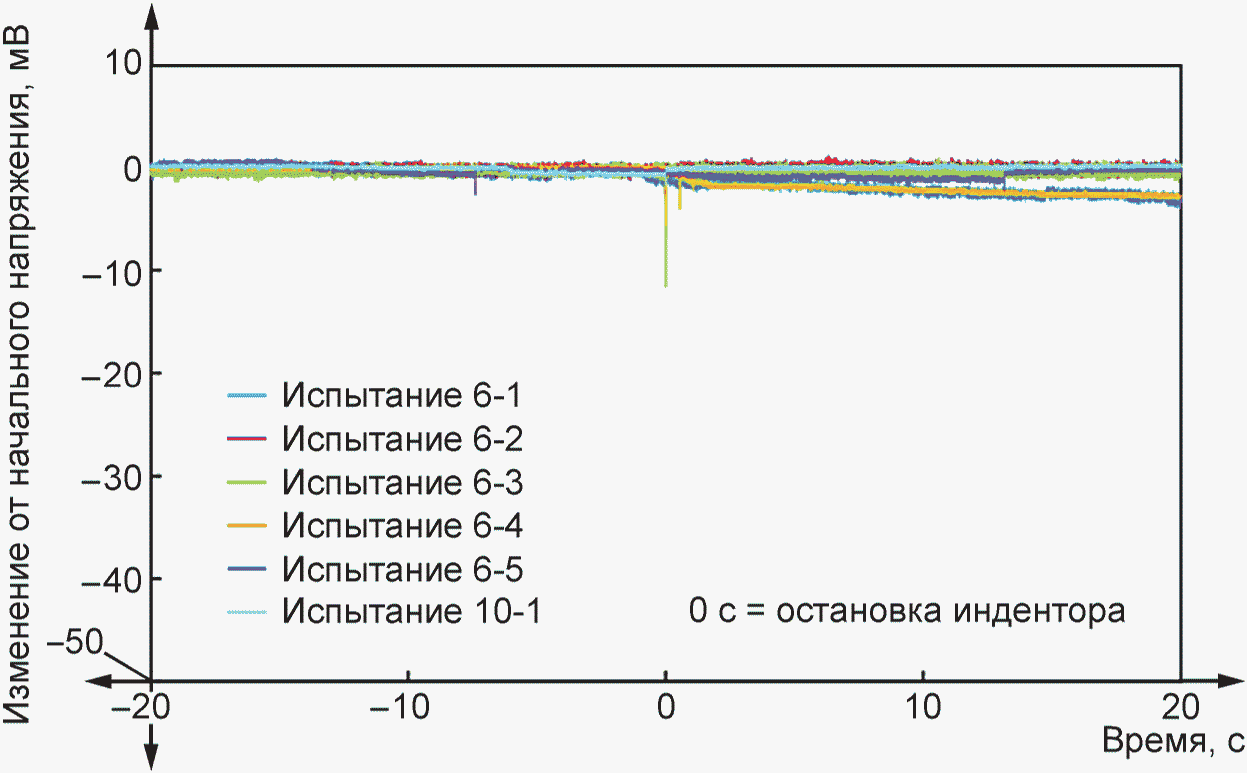

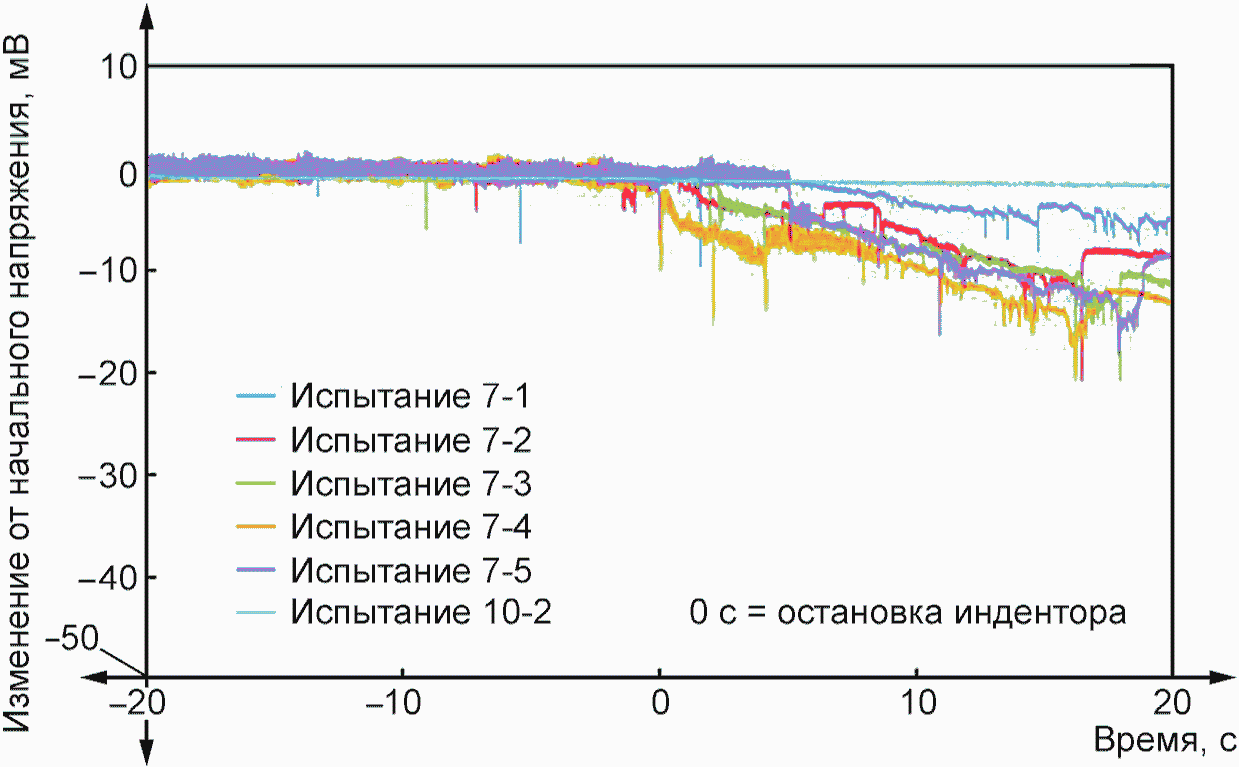

![]() Испытания с 7-1 по 7-5 в таблице A.1 проведены в соответствии с разделом 5 с использованием индентора типа 2 на аккумуляторах D (пакетный аккумулятор для применения в ЭМГ). Результаты измерения напряжения приведены на рисунке A.14.

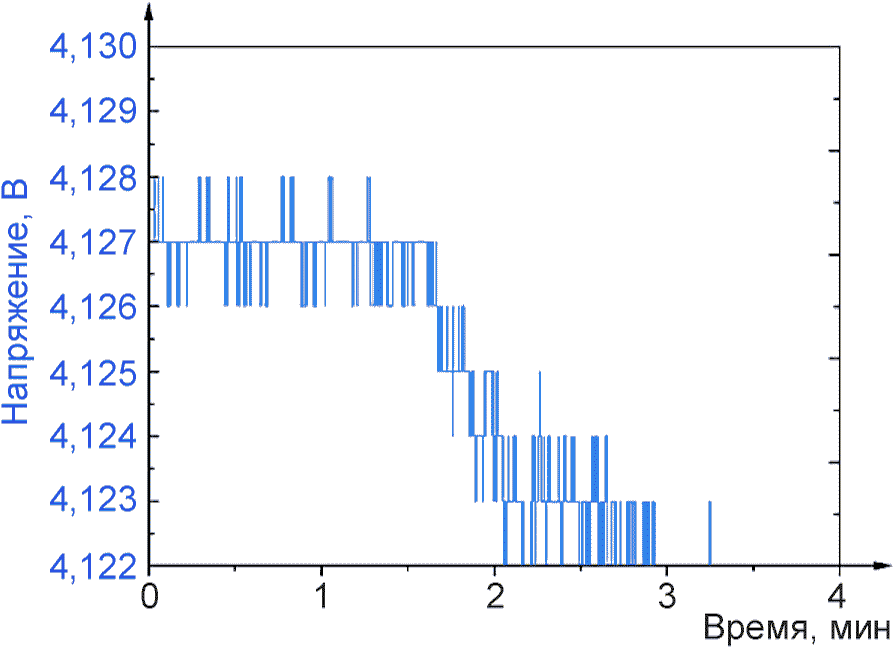

![]() Результаты сравнительного испытания согласно 6.4.4.2.1 МЭК 62660-3:2016 (КЗВП) также показаны в качестве испытаний 10-1 и 10-2 в таблице A.1 и на рисунках A.13, A.14, A.18 и A.19. По сравнению с испытанием КЗВП, испытания 6 и 7 приводили к увеличению значения падения напряжения, повышению температуры и количества короткозамкнутых слоев.
A.2.2.2.2 Испытание с индентором типа 1 и сравнение с различными углами наконечника

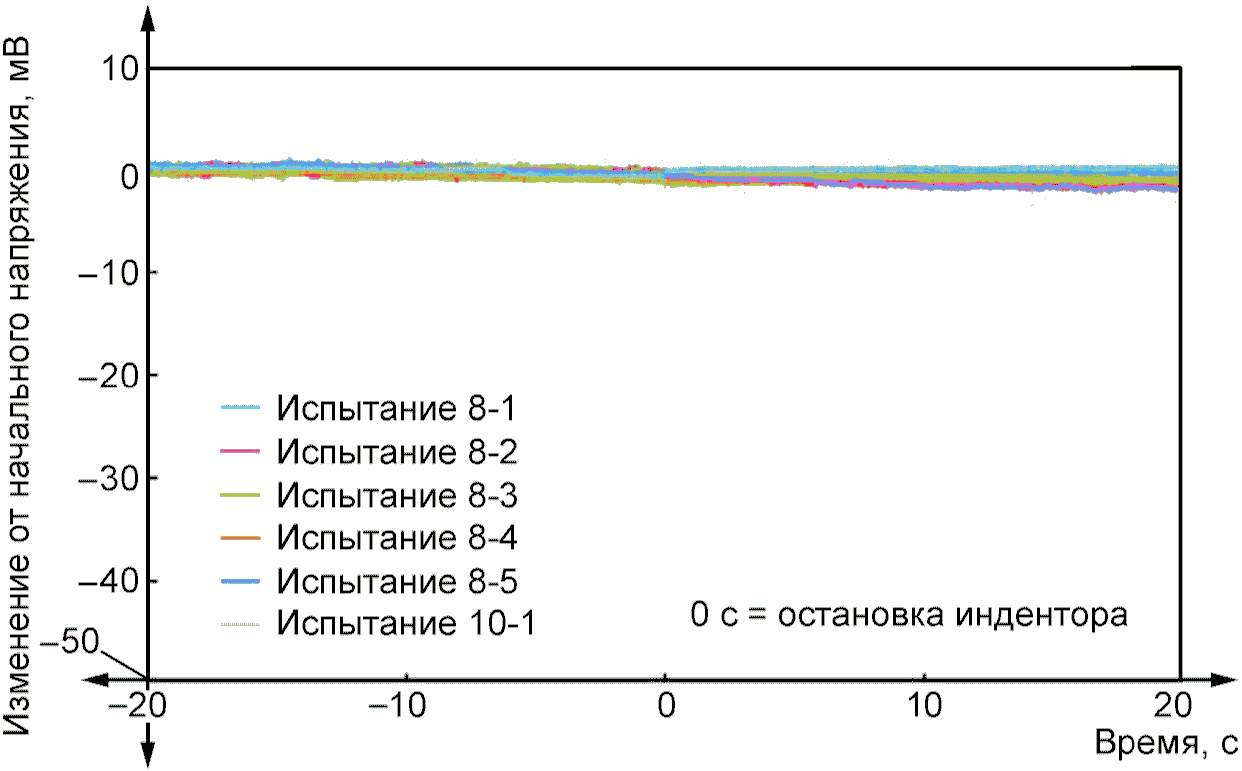

Испытания от 8-1 до 8-5 в таблице A.1 проведены на аккумуляторах C в соответствии с разделом 5 с использованием индентора типа 1 и керамического гвоздя с диаметром 3 мм и углом 20°. Результаты измерения напряжения приведены на рисунке A.15.

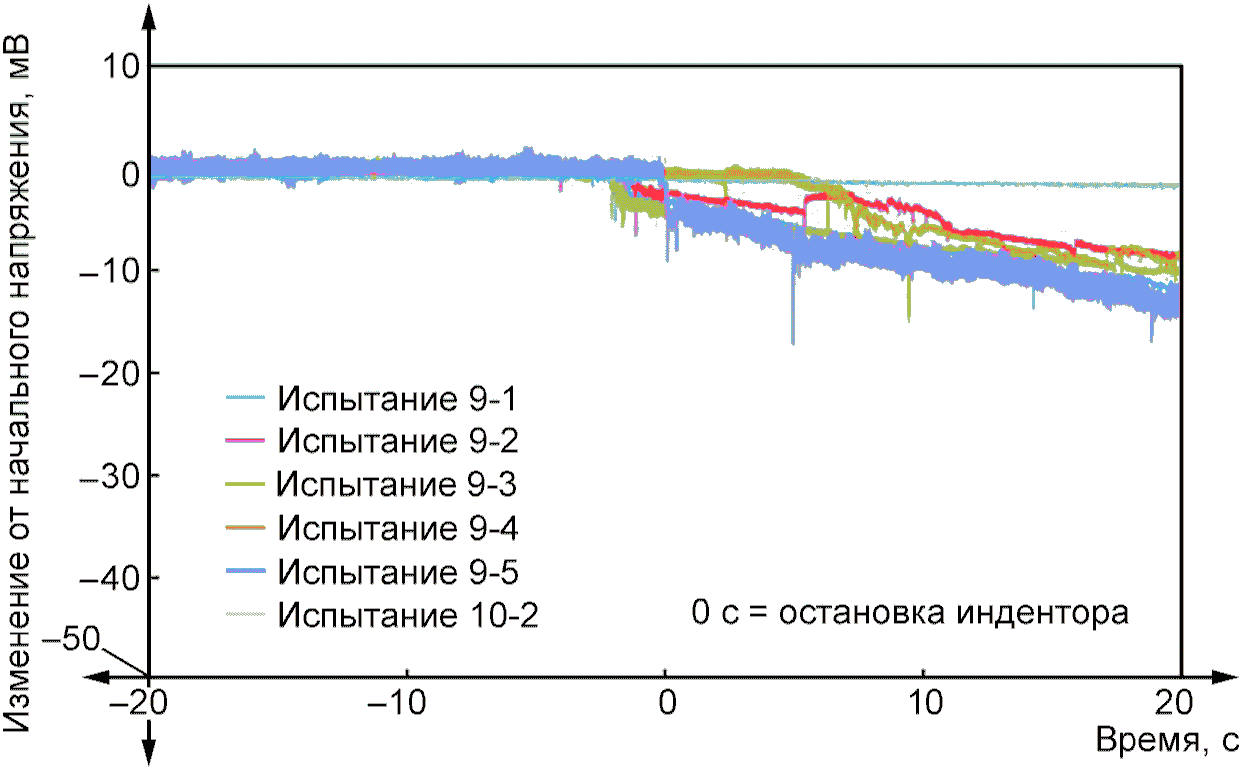

![]() Испытания от 9-1 до 9-5 в таблице A.1 проведены на аккумуляторах D в соответствии с разделом 5 с использованием индентора типа 1 и керамического гвоздя с диаметром 3 мм и углом 20°. Результаты измерения напряжения приведены на рисунке A.16.
![]() Данные испытаний показывают, что разница в углах наклона гвоздя мало влияет на результаты испытаний, по крайней мере для аккумуляторов C и D.
По сравнению с испытанием КЗВП, испытания 8 и 9 привели к увеличению значения падения напряжения, температуры и количества короткозамкнутых слоев.
A.2.2.2.3 Результаты испытаний КЗВП на аккумуляторах C и аккумуляторах D

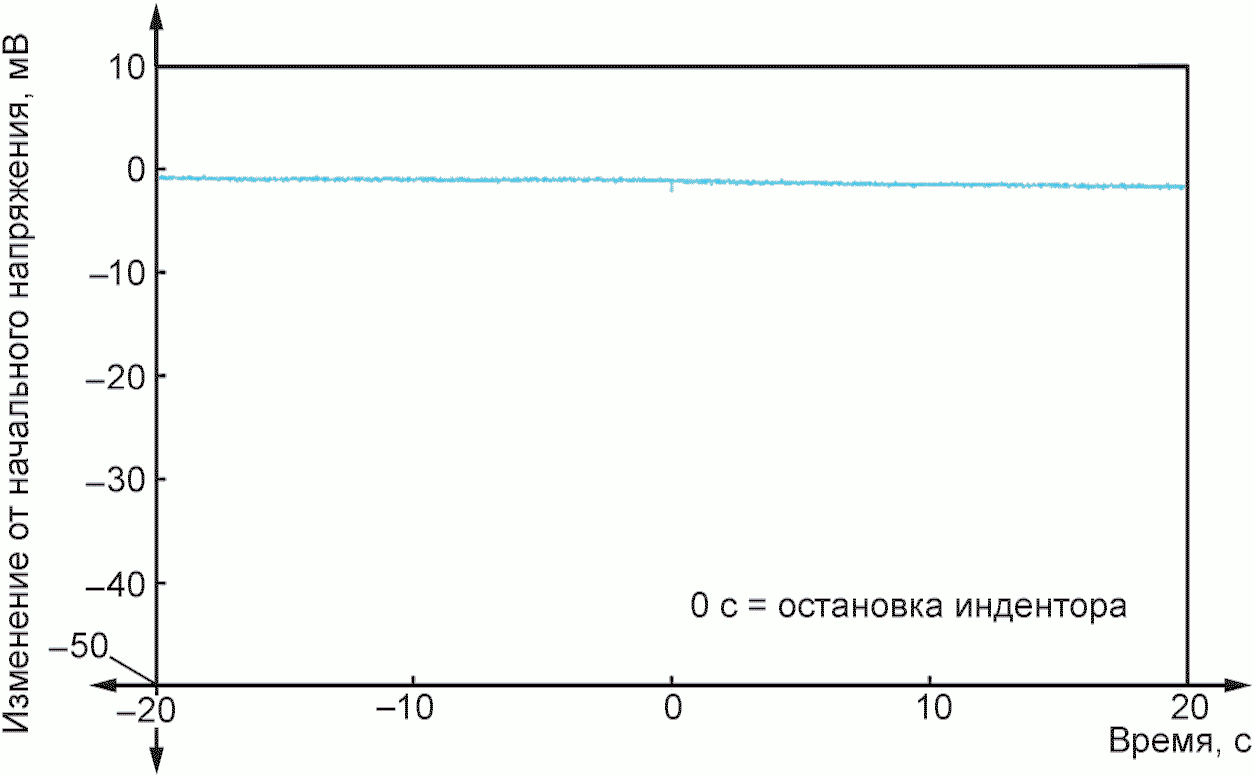

Испытания 10-1 и 10-2 в таблице A.1 проведены в соответствии с 6.4.4.2.1 МЭК 62660-3:2016 с одним образцом аккумуляторов C и D. Результаты измерения напряжения приведены на рисунках A.17 и A.18.

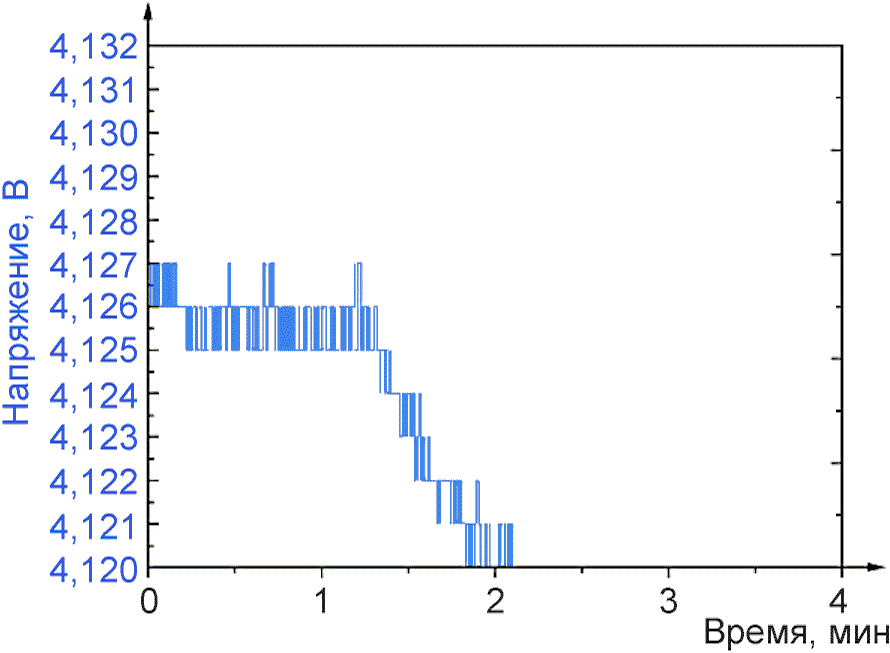

![]() Рисунок A.17 - Напряжение в ходе испытания 10-1
![]() Рисунок A.18 - Напряжение в ходе испытания 10-2
A.2.2.3 Испытания на аккумуляторах E и аккумуляторах F
A.2.2.3.1 Результаты испытания КЗВП
Испытания 11-1 и 11-2 таблицы A.1 проведены в соответствии с 6.4.4.2.1 МЭК 62660-3:2016 с аккумуляторами E (графит/MNC, 21,5 А·ч для применения в ЭМГП) и аккумуляторами F (графит/NCA, 5 А·ч для применения в ЭМГ) соответственно. Результаты измерения напряжения приведены на рисунках A.19 и A.20. На рисунках a показано изменение напряжения аккумулятора в течение 500 с, а на рисунках b - изменение напряжения при возникновении короткого замыкания в увеличенном масштабе.
Оба аккумулятора прошли проверку соответствия критериям приемки. Количество короткозамкнутых слоев в обоих испытаниях - один положительный электрод и один отрицательный электрод.

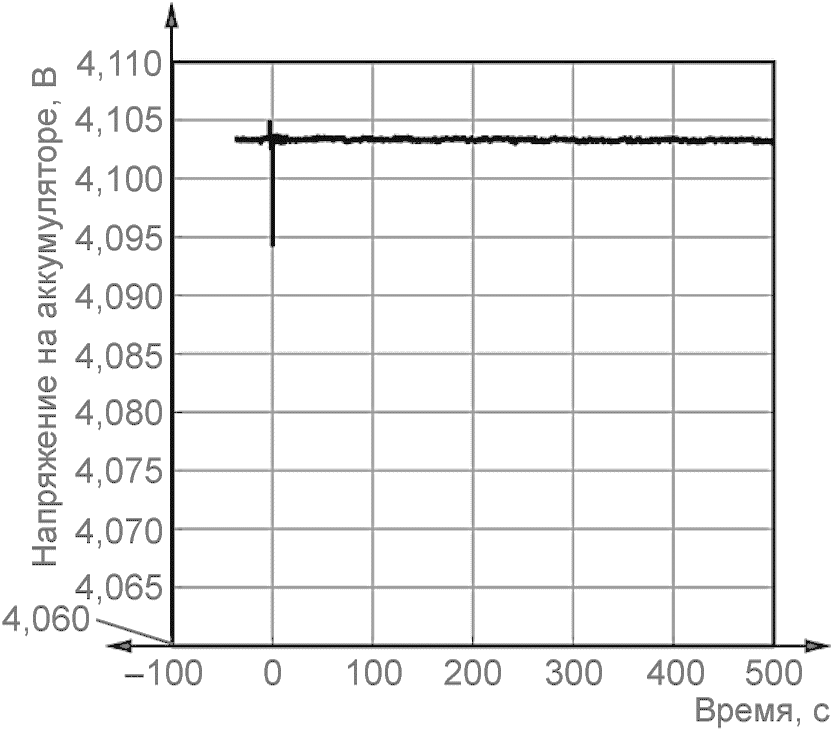

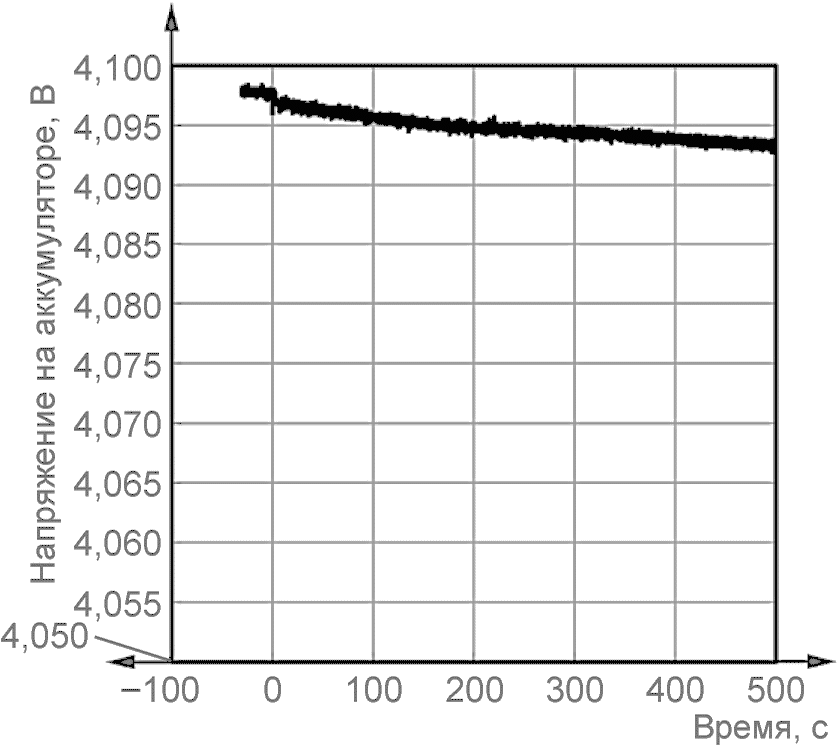

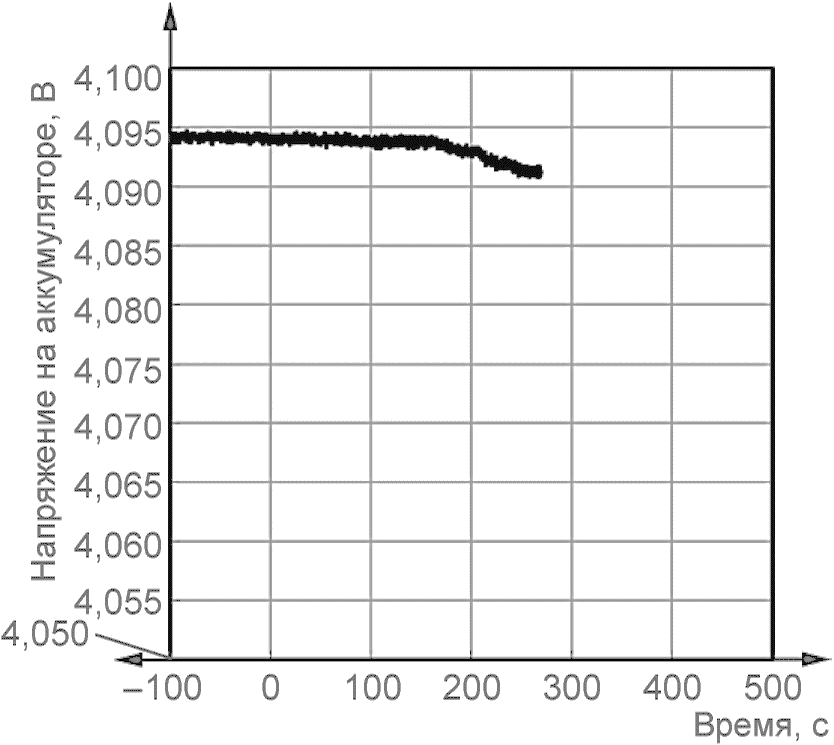

![]() a

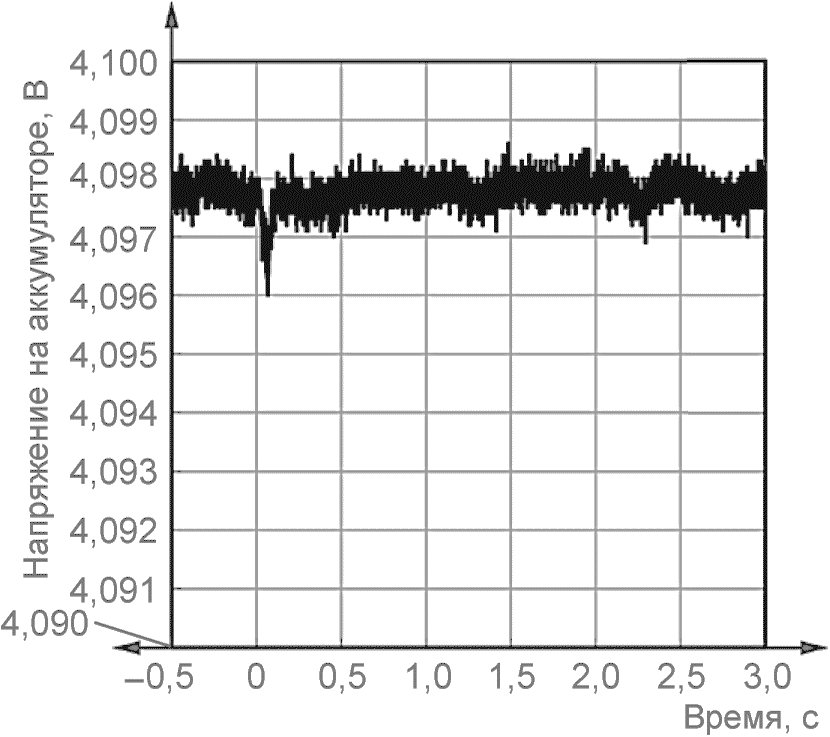

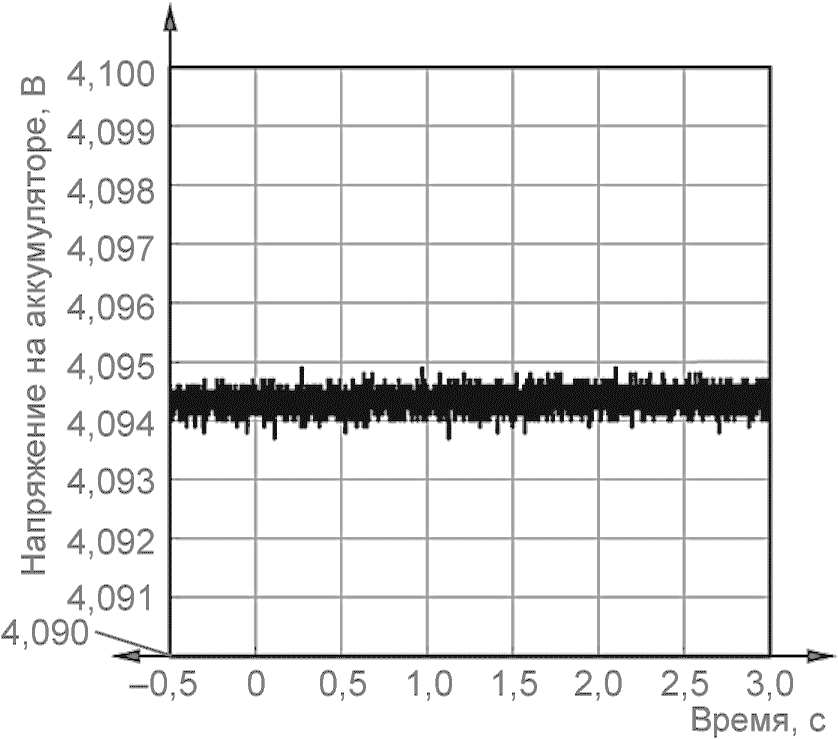

![]() b
Рисунок A.19 - Напряжение в ходе испытания 11-1
![]() a
![]() b
Рисунок A.20 - Напряжение в ходе испытания 11-2
A.2.2.3.2 Испытания с индентором типа 2 и сравнение инденторов разного размера

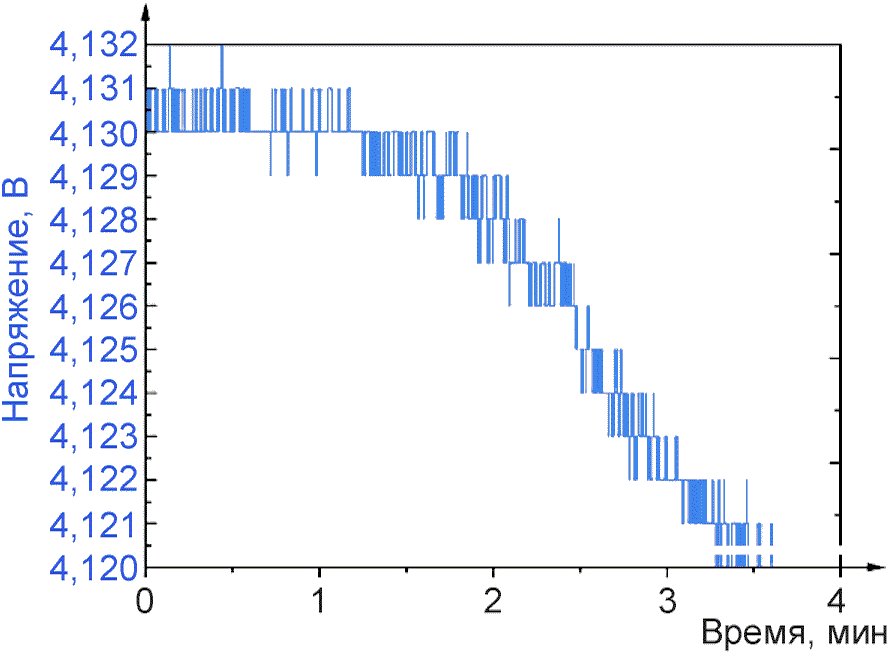

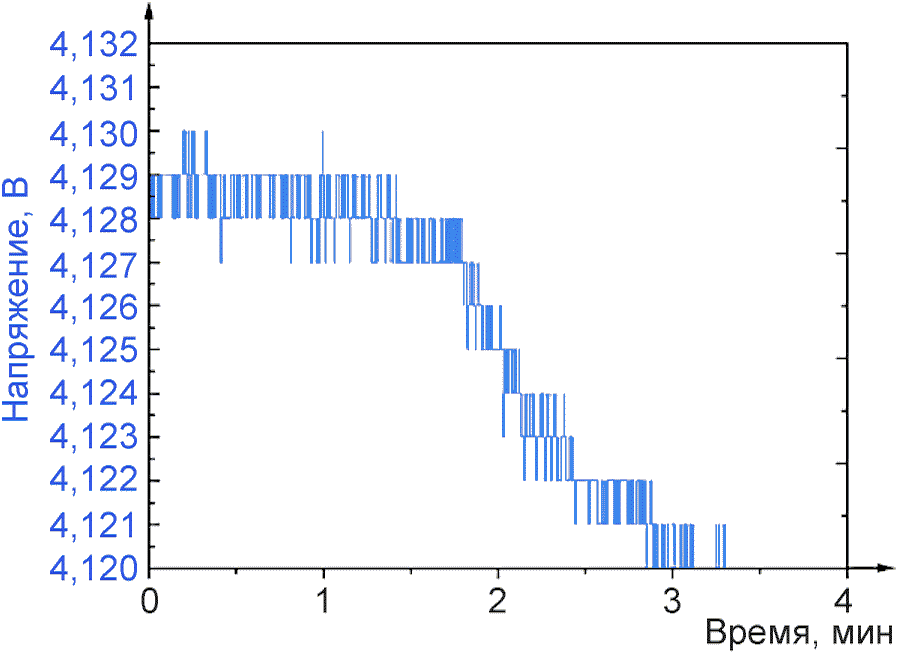

Испытания от 12-1 до 12-7 таблицы A.1 проведены на аккумуляторах E в соответствии с разделом 5 с использованием индентора типа 2 и керамических гвоздей с наконечником из Ni различных размеров. Результаты измерения напряжения приведены на рисунках A.21 - A.27. Инденторами являются керамические гвозди диаметром 1 и 3 мм, с наконечником Ni 0,35 или 1 мм в высоту. Угол наконечника Ni составляет 30°, 45° или 60°. Скорость вдавливания изменяется от 0,001 до 0,1 мм/с. Испытание 13 таблицы A.1 проводится на аккумуляторе F в соответствии с разделом 5 с использованием керамического гвоздя диаметром 3 мм с наконечником из Ni высотой 1 мм и углом 30°. Результаты измерения напряжения приведены на рисунке A.28.

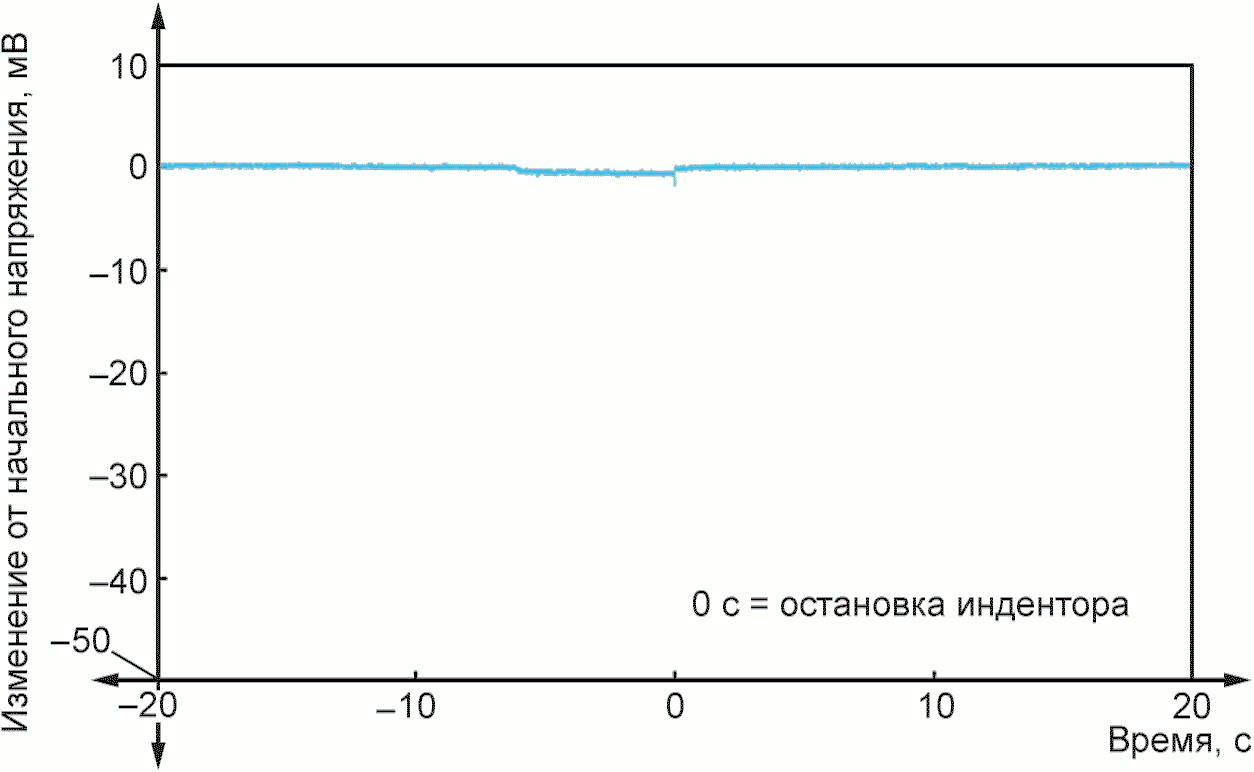

![]() a
![]() b
Рисунок A.21 - Напряжение в ходе испытания 12-1
![]() a
![]() b
Рисунок A.22 - Напряжение в ходе испытания 12-2
![]() a
![]() b
Рисунок A.23 - Напряжение в ходе испытания 12-3
![]() a
![]() b
Рисунок A.24 - Напряжение в ходе испытания 12-4
![]() a
![]() b
Рисунок A.25 - Напряжение в ходе испытания 12-5
![]() a
![]() b
Рисунок A.26 - Напряжение в ходе испытания 12-6
![]() a
![]() b
Рисунок A.27 - Напряжение в ходе испытания 12-7
![]() a
![]() b
Рисунок A.28 - Напряжение в ходе испытания 13
A.2.2.4 Испытания на аккумуляторах G

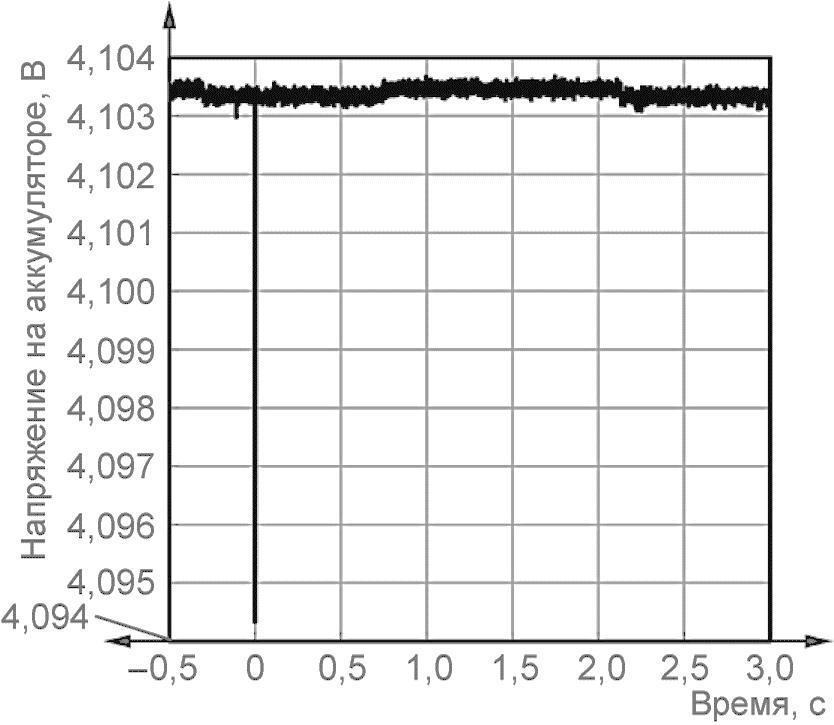

Испытания с 14-1 по 14-5 таблицы A.1 проведены на аккумуляторах G (графит/MNC и LMO, 60 А·ч с медными пластинами между корпусом и скрученными электродами для применения в ЭМГП) в соответствии с разделом 5 с использованием индентора типа 2 и керамического гвоздя диаметром 3 мм с наконечником из Ni высотой 1 мм и углом 45°. Корпуса аккумуляторов утончаются и варьируются от 0 до 0,85 мм. Скорость вдавливания составляет 0,01 или 0,1 мм/с. Результаты измерения напряжения приведены на рисунках A.29 - A.33.
![]() a
![]() b
Рисунок A.29 - Напряжение в ходе испытания 14-1
![]() a
![]() b
Рисунок A.30 - Напряжение в ходе испытания 14-2
![]() a
![]() b
Рисунок A.31 - Напряжение в ходе испытания 14-3
![]() a
![]() b
Рисунок A.32 - Напряжение в ходе испытания 14-4
![]() a
![]() b
Рисунок A.33 - Напряжение в ходе испытания 14-5
Результаты испытаний различались в зависимости от толщины корпуса. В испытаниях 14-1 и 14-2, где корпус является относительно толстым, аккумуляторы воспламеняются. Кроме того, при испытаниях с 14-1 по 14-3 короткое замыкание происходит только между корпусом и медной пластиной, расположенной между корпусом и скрученными электродами, и ни один слой не был закорочен.
В испытаниях с 14-3 по 14-5, где корпус относительно тонкий и используется индентор типа 2, отсутствовали огонь и дым, в то же время количество короткозамкнутых слоев отличалось.
A.2.2.5 Испытания на аккумуляторах H
A.2.2.5.1 Испытания с помощью индентора типа 1
Испытания от 15-1 до 15-5 таблицы A.1 проведены на аккумуляторах H (графит/MNC, 37 А·ч для применения в ЭМГП) в соответствии с разделом 5 с использованием индентора типа 1. Результаты испытаний показаны на рисунке A.34.

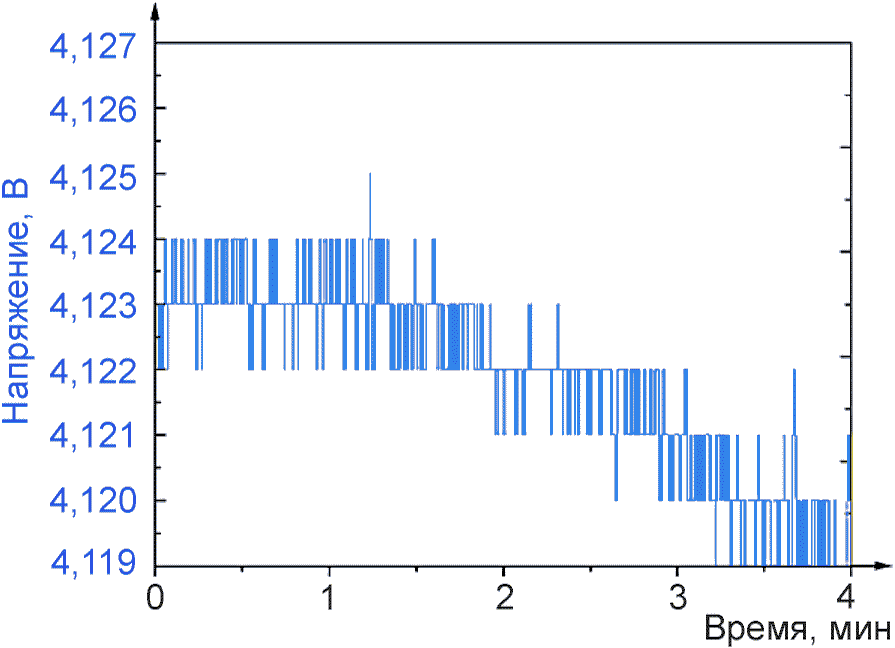

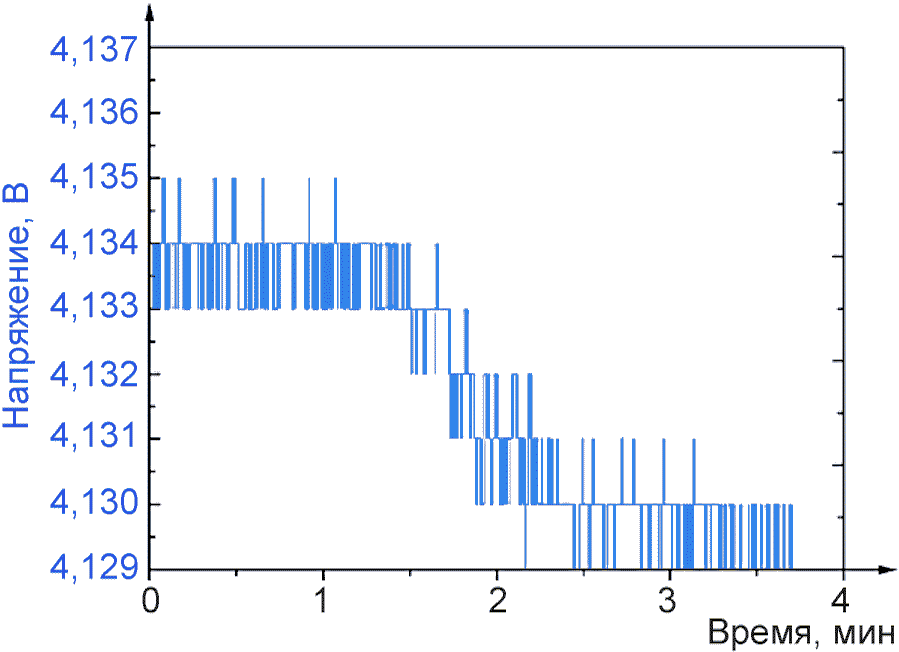

![]() ![]() ![]() ![]() ![]() A.2.2.5.2 Испытания с индентором типа 2
Испытания с 16-1 по 16-5 таблицы A.1 проведены на аккумуляторах H (графит/MNC, 37 А·ч для применения в ЭМГП) в соответствии с разделом 5 с использованием индентора типа 2. Результаты испытаний показаны на рисунке A.35.

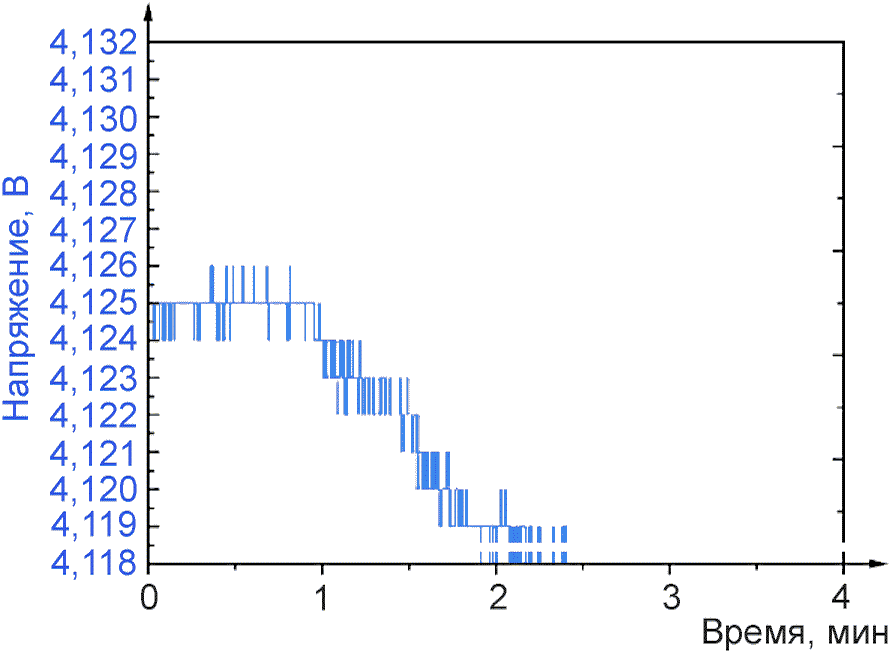

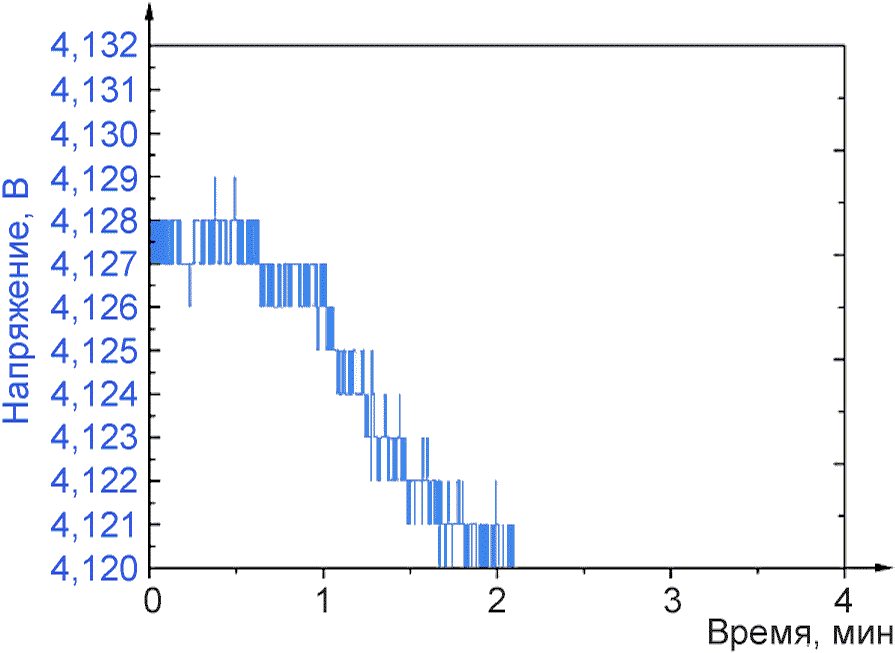

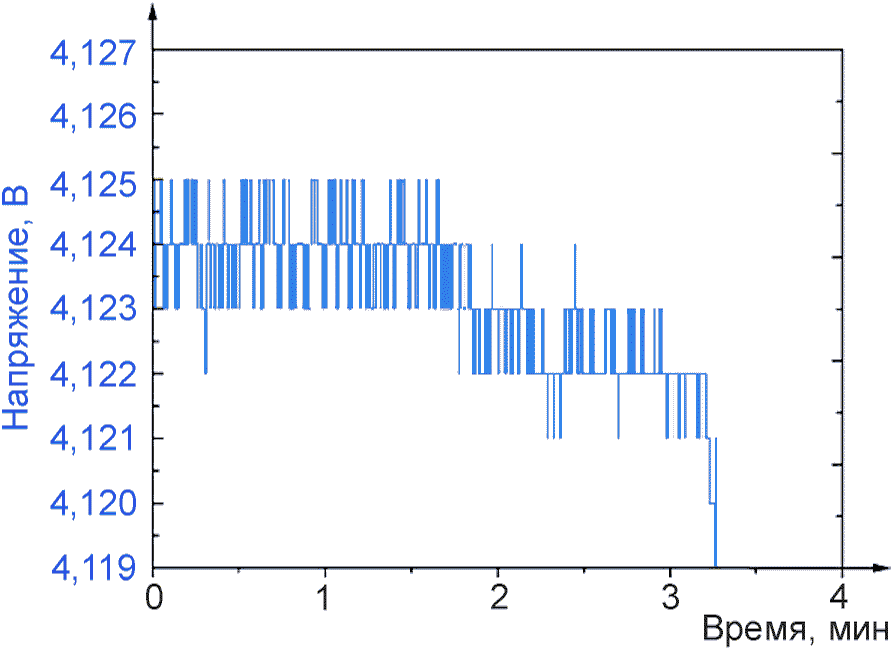

![]() ![]() ![]() ![]() ![]() (справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ
Таблица ДА.1
