"ГОСТ Р 60.3.4.1-2017/ИСО 9409-1:2004. Национальный стандарт Российской Федерации. Роботы и робототехнические устройства. Промышленные манипуляционные роботы. Механические интерфейсы. Круглые фланцы"
(утв. и введен в действие Приказом Росстандарта от 14.11.2017 N 1744-ст)

"ГОСТ Р 60.3.4.1-2017/ИСО 9409-1:2004. Национальный стандарт Российской Федерации. Роботы и робототехнические устройства. Промышленные манипуляционные роботы. Механические интерфейсы. Круглые фланцы"
(утв. и введен в действие Приказом Росстандарта от 14.11.2017 N 1744-ст)



Оглавление


Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 14 ноября 2017 г. N 1744-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РОБОТЫ И РОБОТОТЕХНИЧЕСКИЕ УСТРОЙСТВА
ПРОМЫШЛЕННЫЕ МАНИПУЛЯЦИОННЫЕ РОБОТЫ
МЕХАНИЧЕСКИЕ ИНТЕРФЕЙСЫ. КРУГЛЫЕ ФЛАНЦЫ
Robots and robotic devices. Industrial manipulating
robots. Mechanical interfaces. Plates
(ISO 9409-1:2004, IDT)
ГОСТ Р 60.3.4.1-2017/ИСО 9409-1:2004
ОКС 25.040.30
ОКП 38 8600
Дата введения
1 июля 2018 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 ноября 2017 г. N 1744-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 9409-1:2004 "Промышленные манипуляционные роботы. Механические интерфейсы. Часть 1. Круглые фланцы" (ISO 9409-1:2004 "Manipulating industrial robots - Mechanical interfaces - Part 1: Plates", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Стандарты комплекса ГОСТ Р 60 распространяются на роботы и робототехнические устройства. Их целью является повышение интероперабельности роботов и их компонентов, а также снижение затрат на их разработку, производство и обслуживание за счет стандартизации и унификации процессов, интерфейсов и параметров.
Стандарты комплекса ГОСТ Р 60 представляют собой совокупность отдельно издаваемых стандартов. Стандарты данного комплекса относятся к одной из следующих тематических групп: "Общие положения, основные понятия, термины и определения", "Технические и эксплуатационные характеристики", "Безопасность", "Виды и методы испытаний", "Механические интерфейсы", "Электрические интерфейсы", "Коммуникационные интерфейсы", "Методы программирования", "Методы построения траектории движения (навигация)", "Конструктивные элементы". Стандарты любой тематической группы могут относиться как ко всем роботам и робототехническим устройствам, так и к отдельным группам объектов стандартизации - промышленным роботам в целом, промышленным манипуляционным роботам, промышленным транспортным роботам, сервисным роботам в целом, сервисным манипуляционным роботам и сервисным мобильным роботам.
Настоящий стандарт относится к тематической группе "Механические интерфейсы" и распространяется на промышленные манипуляционные роботы. Настоящий стандарт идентичен ИСО 9409-1:2004, разработанному подкомитетом (ПК) 2 "Роботы и робототехнические устройства" Технического комитета (ТК) 184 ИСО "Системы автоматизации производства и их интеграция".
Примечание - С 1 января 2016 года ИСО/ТК 184/ПК 2 "Роботы и робототехнические устройства" преобразован в ИСО/ТК 299 "Робототехника".
Промышленные манипуляционные роботы широко применяют в сфере промышленной автоматизации. В зависимости от области применения для них могут использоваться разнообразные сменные рабочие органы, такие как захватные устройства или специализированные инструменты, которые крепятся к механическому интерфейсу.
1 Область применения
Настоящий стандарт устанавливает основные размеры, назначение и маркировку круглых фланцев, используемых в качестве механического интерфейса для промышленных манипуляционных роботов. Данный механический интерфейс предназначен для обеспечения однозначности установки и взаимозаменяемости рабочих органов при их ручном монтаже на промышленные манипуляционные роботы.
Настоящий стандарт не устанавливает другие требования к механическому интерфейсу, предназначенному для установки рабочего органа робота.
Настоящий стандарт не имеет никакой взаимосвязи с диапазонами грузоподъемности робота, так как предполагается, что подходящий механический интерфейс должен быть выбран в зависимости от области применения и грузоподъемности робота.
Механические интерфейсы, определенные в настоящем стандарте, могут также найти применение в транспортно-загрузочных устройствах, которые не подпадают под определение промышленных манипуляционных роботов, таких как перегружатели или копирующие устройства.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных ссылок следует использовать только указанное издание ссылочного стандарта:
ISO 261:1998, ISO general-purpose metric screw threads - General plan (Резьбы метрические ИСО общего назначения. Общий вид)
ISO 286-1:1988 <1>, ISO system of limits and fits - Part 1: Bases of tolerances, deviations and fits (Система допусков и посадок ИСО. Часть 1. Основные положения, допуски, отклонения и посадки)
--------------------------------
<1> Действует ИСО 286-1:2010. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ISO 286-2:1988 <2>, ISO system of limits and fits - Part 2: Tables of standard tolerance grades and limit deviations for holes and shafts (Система допусков и посадок ИСО. Часть 2. Таблицы классов стандартных допусков и предельных отклонений на размеры отверстий и валов)
--------------------------------
<2> Действует ИСО 286-2:2010. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ISO 1101:1983 <1>, Technical drawings - Geometrical tolerancing - Tolerancing of form, orientation, location and run-out - Generalties, definitions, symbols, indications on drawings (Технические чертежи. Геометрические допуски. Допуски на форму, ориентацию, расположение и биение. Основные понятия, определения, условные обозначения, указания на чертежах)
--------------------------------
<1> Действует ИСО 1101:2012. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ISO 8373:1994 <2>, Manipulating industrial robots - Vocabulary (Промышленные манипуляционные роботы. Термины и определения)
--------------------------------
<2> Действует ИСО 8373:2012. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
ISO 9787:1999 <3>, Manipulating industrial robots - Coordinate systems and motion nomenclatures (Промышленные манипуляционные роботы. Системы координат и типы перемещений)
--------------------------------
<3> Действует ИСО 9787:2013. Для однозначного соблюдения требований настоящего стандарта, выраженных в датированных ссылках, рекомендуется использовать только данный ссылочный стандарт.
3 Термины и определения
В настоящем стандарте применены термины по ИСО 8373.
4 Размеры
4.1 Общие положения
Рекомендуемые размеры механического интерфейса представлены в ряде 1 таблицы 1. Дополнительный ряд 2 следует использовать только в особых случаях, когда размеров, указанных в ряде 1, недостаточно для конкретного применения.
Таблица 1
Предпочтительный ряд 1 и дополнительный ряд 2 размеров
для механического интерфейса в виде круглого фланца
В миллиметрах
Позиция
Диаметр центров окружностей, d1
d2
h8
d3
H7
d4
d5
H7
d6
t1
min
t2
min
t3
min
t4
t5
t6
min
Число отверстий
N
Ряд 1
Ряд 2
1
25
34
16
M4
4
См. 4.4
6
4
4
См. <1>
0,2
0,5
4
2
31,5
40
20
M5
5
5
3
40
50
25
M6
6
6
6
1
4
50
63
31,5
5
63
80
40
6
80
100
50
M8
8
8
0,4
6
7
100
125
63
8
125
160
80
M10
10
8
10
8
9
160
200
100
10
160
200
100
M12
12
12
11
11
200
250
125
6
12
200
250
125
M16
22
12
13
250
250
315
160
M12
См. <1>
6
<1> Минимальная глубина резьбовых отверстий t4 зависит от материала сочленяемых узлов рабочего органа.
Обязательным является установление диаметра только одной центрирующей окружности. Предпочтительным является установление диаметра d3. Использование диаметра d2 зависит от применения.
Отверстие с диаметром d5 предусмотрено для размещения установочного штифта, использование которого зависит от конкретного применения робота. В качестве установочного штифта может быть применен, например, цилиндрический штифт или установочный штифт с лысками. Выбор установочного штифта должен исключать избыточное базирование.
Центр отверстия под установочный штифт должен располагаться на положительном луче оси +Xm системы координат механического интерфейса (см. ИСО 9787).
Другие размеры (например, размеры кольцевых канавок), не определенные в настоящем стандарте, должны быть выбраны надлежащим образом.
4.2 Допуски
Допуски на размеры механического интерфейса должны быть выбраны в соответствии с ИСО 286. Геометрические допуски должны интерпретироваться в соответствии с ИСО 1101. Плоскость A, диаметр расточенного отверстия d3 и отверстие установочного штифта d5 следует использовать в качестве баз для отсчета всех геометрических допусков, как показано на рисунках 1 - 3.

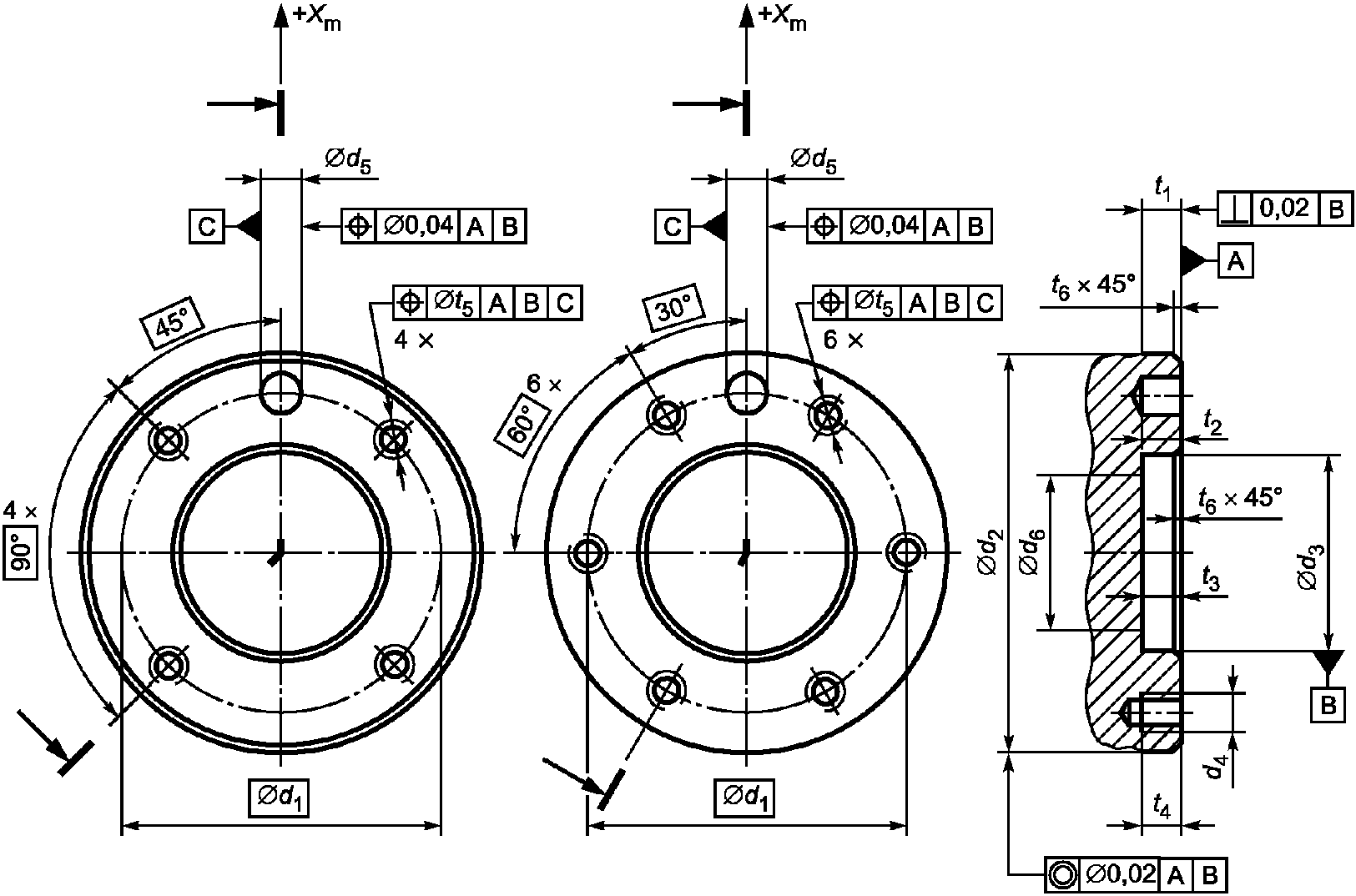

Рисунок 1 - Конструкция, соответствующая

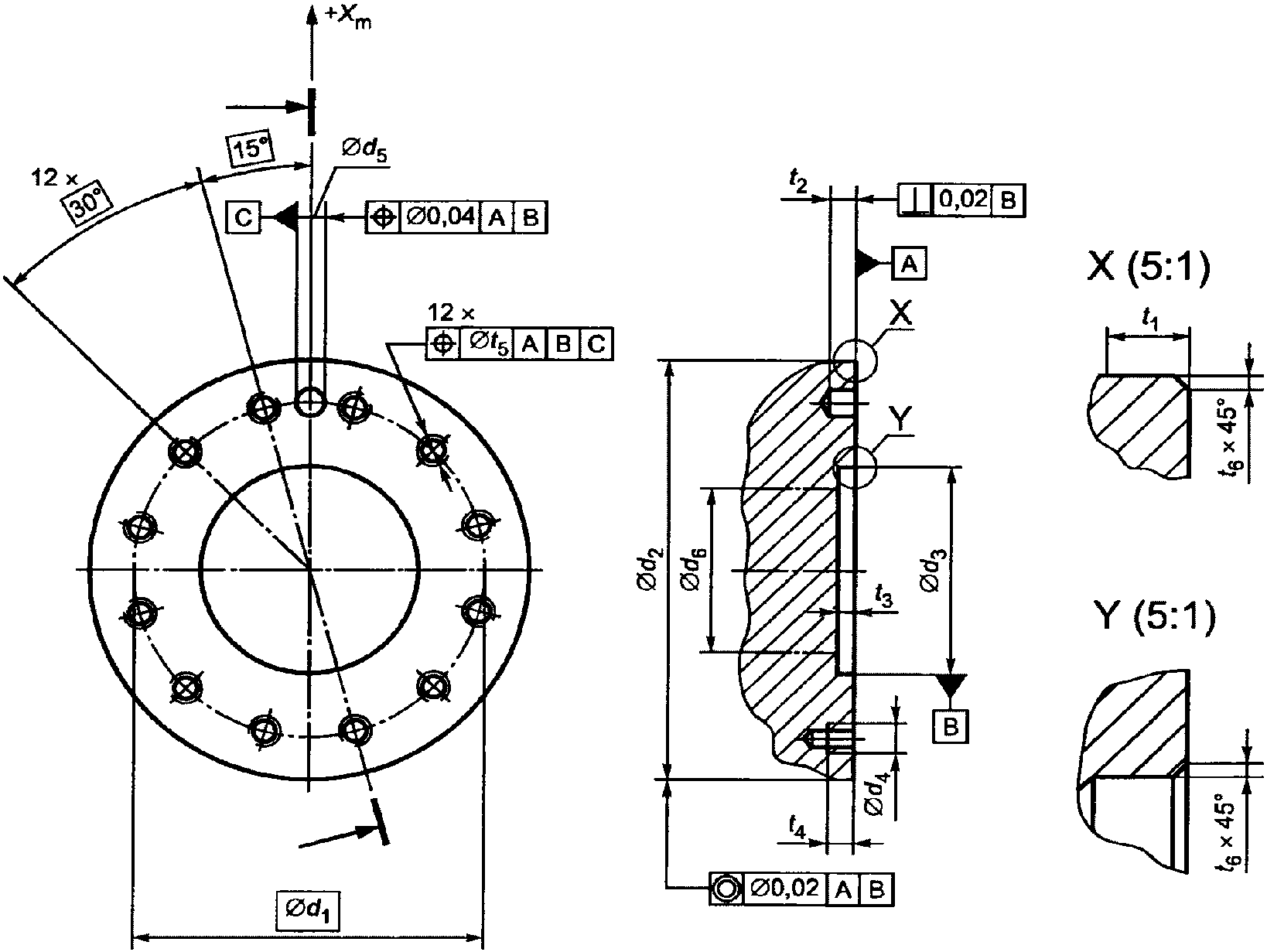

Рисунок 2 - Конструкция, соответствующая

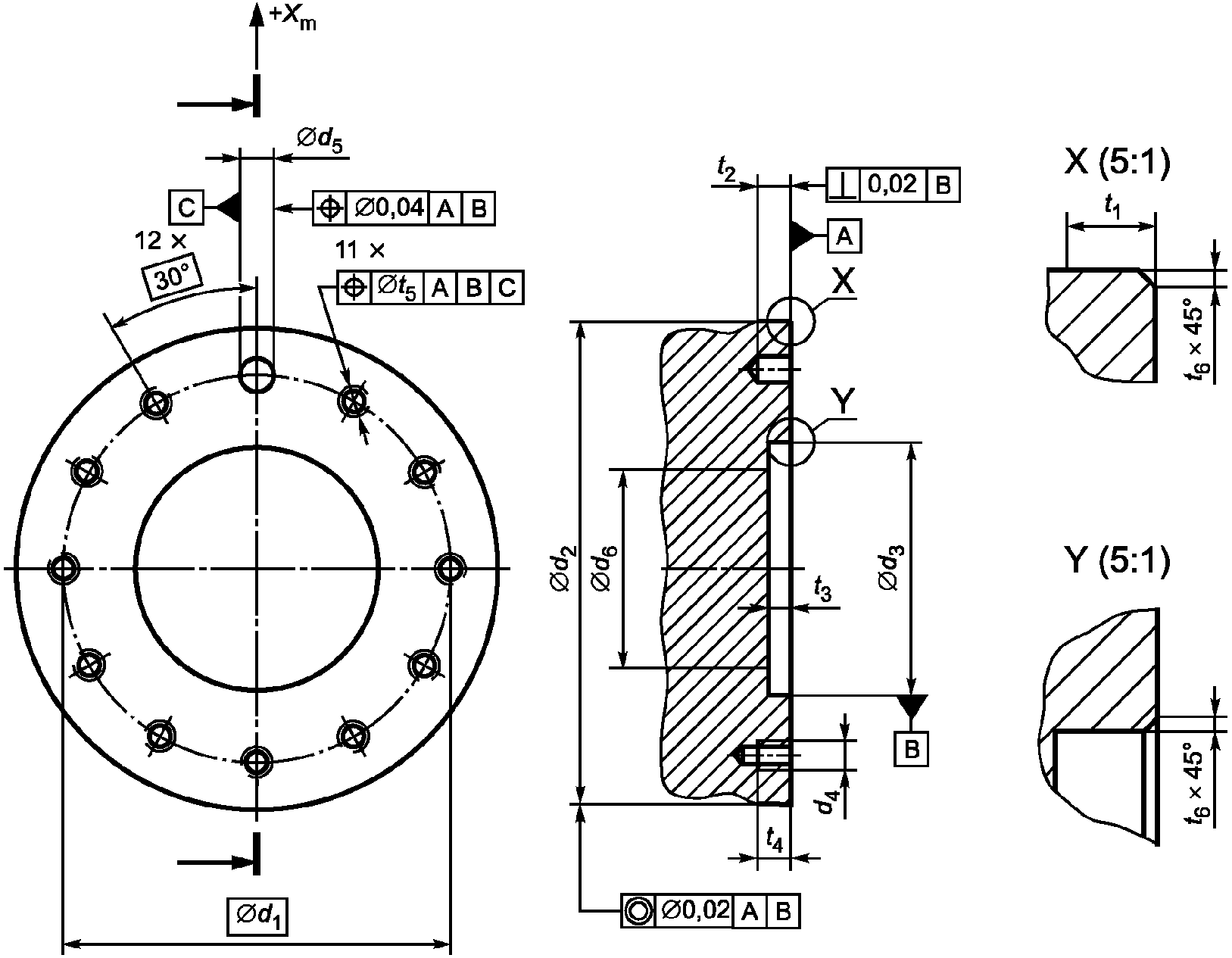

Рисунок 3 - Конструкция, соответствующая
4.3 Резьбовые отверстия
Резьба должна соответствовать ИСО 261.
4.4 Обеспечение прокладки коммуникаций
Если круглый фланец выполнен со сквозным отверстием в центре для прокладки коммуникаций, то это отверстие должно иметь диаметр d6 не более d3.
4.5 Требования к рабочему органу
Размеры и соответствующие допуски сопрягаемой поверхности рабочего органа должны быть совместимы с размерами и допусками, установленными в настоящем стандарте.
5 Обозначение
Механический интерфейс робота в виде круглого фланца, размеры которого соответствуют настоящему стандарту, должен быть обозначен следующим образом:
ГОСТ Р 60.3.4.1-2017/ИСО 9409-1-d1 N-d4,
где d1 - диаметр центров резьбовых отверстий;
N - число резьбовых отверстий;
d4 - резьба отверстия.
Пример - Механический интерфейс в виде круглого фланца с диаметром центров окружностей d1 = 160 мм и шестью отверстиями с резьбой M10 должен иметь следующее обозначение:
ГОСТ Р 60.3.4.1-2017/ИСО 9409-1-160-6-M10
6 Маркировка
Если круглый фланец и соответствующие ему рабочие органы изготовлены в соответствии с настоящим стандартом, то они должны иметь постоянную маркировку с нанесенным обозначением, установленным в разделе 5.
Приложение ДА
(справочное)
СВЕДЕНИЯ О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ
НАЦИОНАЛЬНЫМ И МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
Обозначение ссылочного международного стандарта
Степень соответствия
Обозначение и наименование соответствующего национального или межгосударственного стандарта
ISO 261:1998
MOD
ГОСТ 8724-2002 (ИСО 261-98) "Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги"
ISO 286-1:1988
MOD
ГОСТ 25346-2013 (ИСО 286-1:2010) "Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Основные положения, допуски, отклонения и посадки"
ISO 286-2:1988
MOD
ГОСТ 25347-2013 (ИСО 286-2:2010) "Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Система допусков на линейные размеры. Ряды допусков, предельные отклонения отверстий и валов"
ISO 1101:1983
MOD
ГОСТ Р 53442-2009 (ИСО 1101:2004) "Основные нормы взаимозаменяемости. Характеристики изделий геометрические. Допуски формы, ориентации, месторасположения и биения"
ISO 8373:1994
IDT
ГОСТ Р ИСО 8373-2014 "Роботы и робототехнические устройства. Термины и определения"
ISO 9787:1999
IDT
ГОСТ Р 60.0.0.3-2016/ИСО 9787:2013 "Роботы и робототехнические устройства. Системы координат и обозначение перемещений"
Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:
- IDT - идентичные стандарты;
- MOD - модифицированные стандарты.
УДК 621.865.8:007.52:67.05:006.78
ОКС 25.040.30
ОКП 38 8600
Ключевые слова: роботы, промышленные роботы, манипуляционные роботы, манипуляторы, механические интерфейсы, круглые фланцы, размеры
