"ГОСТ Р 60.3.4.2-2017/ИСО 9409-2:2002. Национальный стандарт Российской Федерации. Роботы и робототехнические устройства. Промышленные манипуляционные роботы. Механические интерфейсы. Стержни"
(утв. и введен в действие Приказом Росстандарта от 14.11.2017 N 1745-ст)

1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 14 ноября 2017 г. N 1745-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 9409-2:2002 "Роботы и робототехнические устройства. Промышленные манипуляционные роботы. Механические интерфейсы. Часть 2. Стержни" (ISO 9409-2:2002 "Manipulating industrial robots - Mechanical interfaces - Part 2: Shafts", IDT).

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5)

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Декабрь 2018 г.

Стандарты комплекса ГОСТ Р 60 распространяются на роботы и робототехнические устройства. Их целью является повышение интероперабельности роботов и их компонентов, а также снижение затрат на их разработку, производство и обслуживание за счет стандартизации и унификации процессов, интерфейсов и параметров.

Стандарты комплекса ГОСТ Р 60 представляют собой совокупность отдельно издаваемых стандартов. Стандарты данного комплекса относятся к одной из следующих тематических групп: "Общие положения, основные понятия, термины и определения", "Технические и эксплуатационные характеристики", "Безопасность", "Виды и методы испытаний", "Механические интерфейсы", "Электрические интерфейсы", "Коммуникационные интерфейсы", "Методы программирования", "Методы построения траектории движения (навигация)", "Конструктивные элементы". Стандарты любой тематической группы могут относиться как ко всем роботам и робототехническим устройствам, так и к отдельным группам объектов стандартизации - промышленным роботам в целом, промышленным манипуляционным роботам, промышленным транспортным роботам, сервисным роботам в целом, сервисным манипуляционным роботам и сервисным мобильным роботам.

Настоящий стандарт относится к тематической группе "Механические интерфейсы" и распространяется на промышленные манипуляционные роботы. Настоящий стандарт идентичен ИСО 9409-2:2002, разработанному подкомитетом (ПК) 2 "Роботы и робототехнические устройства" Технического комитета (ТК) 184 ИСО "Системы автоматизации производства и их интеграция".

Примечание - С 1 января 2016 года ИСО/ТК 184/ПК 2 "Роботы и робототехнические устройства" преобразован в ИСО/ТК 299 "Робототехника".

Промышленные манипуляционные роботы широко применяются в сфере промышленной автоматизации. В зависимости от области применения для них могут использоваться разнообразные сменные рабочие органы, такие как захватные устройства или специализированные инструменты, которые крепятся к механическому интерфейсу.

Настоящий стандарт устанавливает основные размеры, обозначение и маркировку стержней цилиндрической формы, используемых в качестве механического интерфейса для промышленных манипуляционных роботов. Данный механический интерфейс предназначен для обеспечения однозначности установки и взаимозаменяемости рабочих органов при их ручном монтаже на промышленные манипуляционные роботы.

Настоящий стандарт не имеет никакой взаимосвязи с диапазонами грузоподъемности робота.

Механические интерфейсы, определенные в настоящем стандарте, могут также найти применение в транспортно-загрузочных устройствах, которые не подпадают под определение промышленных манипуляционных роботов, таких как перегружатели или копирующие устройства.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты. Для датированных ссылок следует использовать только указанное издание:

ISO 286-1:1988 <1>, ISO system of limits and fits - Part 1: Bases of tolerances, deviations and fits (Система допусков и посадок ИСО. Часть 1. Основные положения, допуски, отклонения и посадки)

--------------------------------

<1> Заменен на ISO 286-1:2010.

ISO 286-2:1988 <2>, ISO system of limits and fits - Part 2: Tables of standard tolerance grades and limit deviations for holes and shafts (Система допусков и посадок ИСО. Часть 2. Таблицы классов стандартных допусков и предельных отклонений на размеры отверстий и валов)

--------------------------------

<2> Заменен на ISO 286-2:2010.

ISO 1101:1983 <3>, Technical drawings - Geometrical tolerancing - Tolerancing of form, orientation, location and run-out - Generalties, definitions, symbols, indications on drawings (Технические чертежи. Геометрические допуски. Допуски на форму, ориентацию, расположение и биение. Основные понятия, определения, условные обозначения, указания на чертежах)

--------------------------------

<3> Заменен на ISO 1101:2017.

ISO 8373:1994 <4>, Manipulating industrial robots - Vocabulary (Промышленные манипуляционные роботы. Термины и определения)

--------------------------------

<4> Заменен на ISO 8373:2012.

ISO 9409-1:1996 <5>, Manipulating industrial robots - Mechanical interfaces - Part 1: Plates (Промышленные манипуляционные роботы. Механические интерфейсы. Часть 1. Круглые фланцы)

--------------------------------

<5> Заменен на ISO 9409-1:2004.

ISO 9787:1999 <6>, Manipulating industrial robots - Coordinate systems and motion nomenclatures (Промышленные манипуляционные роботы. Системы координат и типы перемещений)

--------------------------------

<6> Заменен на ISO 9787:2013.

В настоящем стандарте применены термины по ИСО 8373.

Рекомендуемые размеры механического интерфейса в форме цилиндрического стержня представлены в ряде 1 таблицы 1 (для механического интерфейса типа 1 в виде стержня без паза для ориентации рабочего органа - рисунок 1) и таблицы 2 (для механического интерфейса типа 2 в виде стержня с пазом для ориентации рабочего органа - рисунок 2).

Дополнительный ряд 2 в таблицах 1 и 2 следует использовать только в особых случаях, когда размеров, указанных в ряде 1, недостаточно для конкретного применения.

Расположение базовой плоскости показано на рисунках 1 и 2. Рабочие органы позиционируют относительно базовой плоскости [см. раздел 5 (примечание)].

В соответствии с ИСО 9787 начало системы координат механического интерфейса расположено в точке пересечения центральной оси стержня с базовой плоскостью.

Ось + Z_m направлена из начала системы координат в направлении конца стержня.

Плоская поверхность и дополнительный паз совмещены с осью +X_m как показано на рисунках 1 и 2. Плоская поверхность является местом расположения установочного винта для крепления рабочего органа. Паз используют для шплинтового соединения с рабочим органом с целью обеспечения его ориентации (см. раздел 5).

Допуски на размеры механического интерфейса должны быть выбраны в соответствии с ИСО 286. Геометрические допуски должны интерпретироваться в соответствии с ИСО 1101. Диаметр стержня d₁ следует использовать в качестве базы для отсчета всех геометрических допусков, как показано на рисунках 1 и 2.

Механический интерфейс в форме стержня, определенный в настоящем стандарте, подходит для роботов с относительно небольшой грузоподъемностью и для применений, в которых предполагаются перемещения рабочего органа между внешним оборудованием с небольшим зазором.

Использование круглого фланца, определенного в ИСО 9409-1, в качестве механического интерфейса рекомендуется в тех случаях, когда прочность стержня недостаточна для предполагаемых нагрузок.

Размеры и соответствующие допуски сопрягаемой поверхности рабочего органа должны быть совместимы с размерами и допусками, установленными в настоящем стандарте.

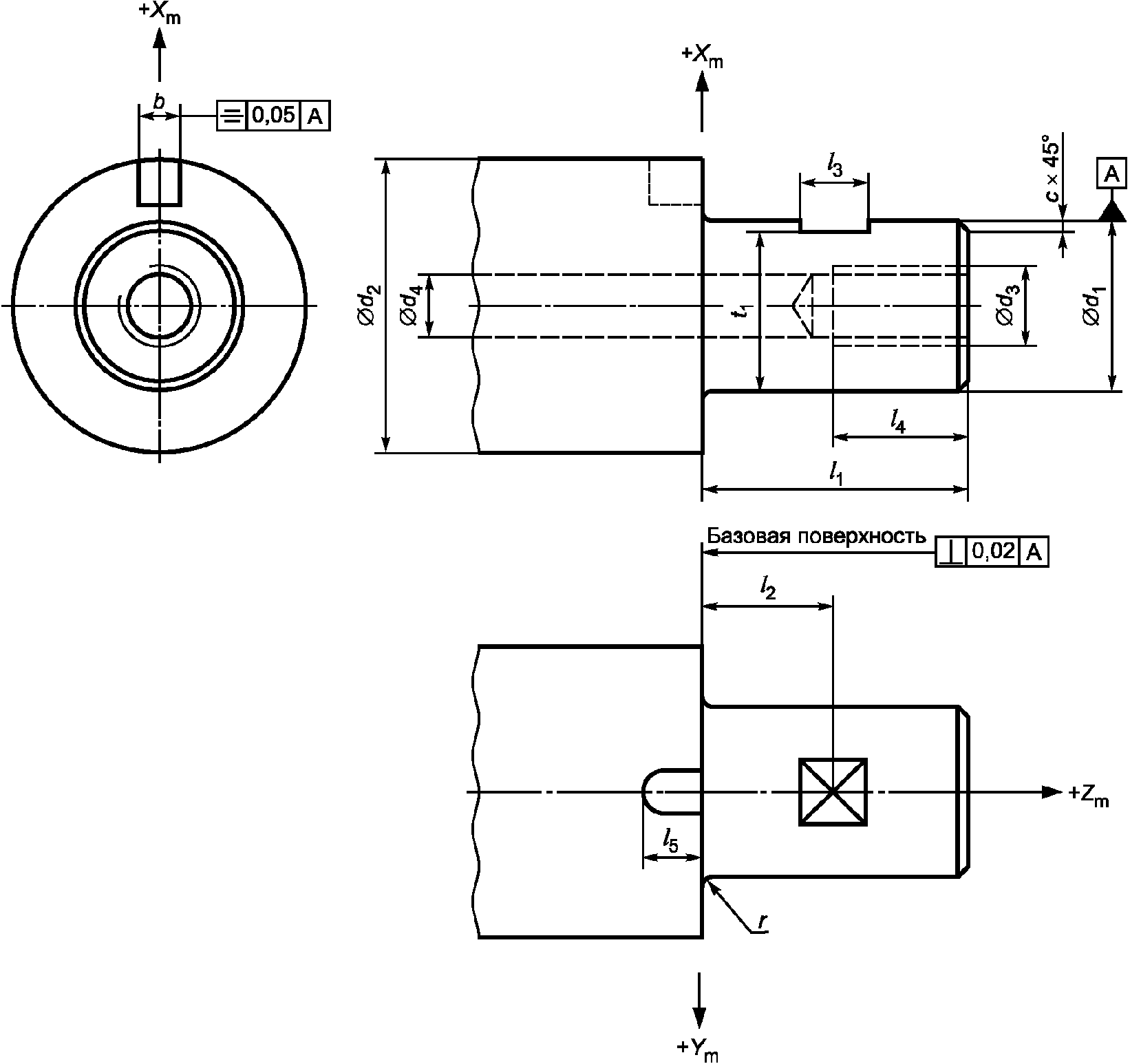

Дополнительный паз на интерфейсе b x l₅ (см. рисунок 2 и таблицу 2) предназначен для совмещения с установочным шплинтом на рабочем органе с целью обеспечения его ориентации. Рекомендуется использовать для этой цели параллельный (цилиндрический) шплинт. Ось шплинта должна быть направлена вдоль оси +X_m.

Шплинт d₁ x l₁, должен быть достаточной длины и прочности, чтобы удерживать рабочий орган с помощью трения, например рабочий орган, устанавливаемый с помощью фиксации.

Резьбовое отверстие на конце стержня можно использовать для закрепления рабочего органа.

Примечание - Конец стержня не следует использовать в качестве размерной базы; рабочие органы должны позиционироваться относительно базовой плоскости.

Резьбовое отверстие может быть продолжено, чтобы сделать сквозное отверстие для прокладки кабелей или трубопровода, а также для выпуска воздуха.

Если в стержне сделано осевое отверстие, то диаметр сквозного отверстия d₄ должен быть не более диаметра установочного резьбового отверстия d₃.

Механический интерфейс, размеры которого соответствуют настоящему стандарту, должен быть обозначен следующим образом:

где Т - обозначение типа стержня (Т1 или Т2);

d₁ - диаметр стержня.

Пример - Механический интерфейс типа 1 с диаметром стержня d₁ = 10 мм должен иметь следующее обозначение:

Если стержень и соответствующие ему рабочие органы изготовлены в соответствии с настоящим стандартом, то они должны иметь постоянную маркировку с нанесенным обозначением, установленным в разделе 7.
