4.3.2 Примеры условных обозначений составных свай с ненапрягаемой арматурой:
- свая составная железобетонная сплошного квадратного сечения, длиной 14 м, сечением 0,3 м, со стаканным стыком:
С 140.30-С;
а) верхняя секция (В):
С 60.30-ВС.1,
б) нижняя секция (Н):
С 80.30-НС.1;
- свая составная железобетонная сплошного квадратного сечения, длиной 14 м, сечением 0,3 м, со сварным стыком (Св):
С 140.30-Св.
Примечание - Составные сваи, предназначенные для вибропогружения (усиленные), отмечаются во второй группе обозначения через точку буквенным индексом "Вп":
С 140.30-Св.Вп;
а) верхняя секция (В):
С 140.30-ВСв.1,
б) нижняя секция (Н):
С 80.30-НСв.1.
4.3.3 Примеры условных обозначений цельных свай сплошного прямоугольного сечения с напрягаемой арматурой:
- свая сплошного квадратного сечения с напрягаемой проволочной арматурой, длиной 12 м, сечением 0,3 м, класса продольной арматуры ВрII:
Снпр 120.30-ВрII;
- свая сплошного квадратного сечения, длиной 15 м, сечением 0,3 м, с напрягаемой стержневой арматурой класса продольной арматуры А:
Сн 150.30-А.
5.1 Общие требования
5.1.1 Изготовление цельных и составных свай осуществляется по ГОСТ 19804 и настоящему стандарту.
5.1.2 Цельные сваи длиной 7 м и более изготовляют с обычной и повышенной ударостойкостью.
5.1.3 Головы свай при изготовлении должны быть усилены сетками, а острие - приставным каркасом.
5.2 Сваи сплошного прямоугольного сечения с ненапрягаемой арматурой
5.2.1 Сваи сплошного прямоугольного сечения с ненапрягаемой арматурой следует изготовлять из тяжелого бетона класса по прочности на сжатие не ниже:
- для свай сечением 300 x 300 мм длиной 3 x 7 м - B15;
- для свай сечением 350 x 350 мм длиной 4 - 6 м и сечением 400 x 400 мм длиной 4 - 12 м - B20;
- для свай сечением 300 x 300 мм длиной 8 - 12 м и сечением 350 x 350 мм длиной 7 - 12 м - B20 для свай обычной ударостойкости и B25 для свай повышенной ударостойкости;
- для свай сечением 400 x 400 мм длиной 13 - 16 м - B25 и B30 для свай обычной ударостойкости и B35 и выше для свай повышенной ударостойкости.
5.2.2 Допускается изменение диаметра и класса продольной арматуры свай, что должно быть отражено в марке сваи и указано в заказной спецификации.
5.2.3 Допускается применение проволоки диаметром 4 мм класса B500 для свай с продольной арматурой диаметром не более 16 мм.
5.2.4 Для свай с продольной арматурой диаметром 22 мм и более диаметр спирали поперечной арматуры следует принимать равным не менее 0,25d, где d - диаметр продольной арматуры. При этом в качестве поперечной арматуры допускается применять арматурную сталь класса А240.
5.2.5 Поперечная арматура должна быть приварена контактной точечной сваркой либо привязана к продольной арматуре не реже чем через один шаг спирали.
5.2.6 Монтажные петли изготовляют из горячекатаной арматурной стали класса А240 марок Ст245. При расчетной зимней температуре монтажа минус 40 °C и ниже применять полуспокойную сталь не допускается.
5.3 Составные сваи сплошного прямоугольного сечения с ненапрягаемой арматурой
5.3.1 Секции составных свай следует изготовлять из тяжелого бетона класса по прочности на сжатие не ниже B25.
5.3.2 Стальные элементы стыков следует выполнять из углеродистой стали по ГОСТ 535. Соединения секций составных свай приведены в приложении А.
5.3.3 Отпускная прочность бетона составных свай в момент отгрузки с предприятия-изготовителя должна быть не ниже 100% проектной.
5.3.4 Сварные соединения стальных элементов стыков следует выполнять по ГОСТ 14098.
5.3.5 Отклонения от проектных размеров элементов стаканного стыка не должны превышать, мм:
а) для верхних секций:
- диаметр рифленой части ......................... +/- 2;
- длина рифленой части ........................... +/- 5;
- высота рифления ................................ +/- 2;
- шаг рифления ................................... +/- 2;
б) для нижних секций:
- длина рабочей полости .......................... +/- 2.
5.3.6 Отклонения от проектных размеров элементов сварных стыков не должны превышать, мм:
- сторона стальной обоймы ........................ +/- 5;
- размеры накладок ............................... +/- 5.
5.3.7 Незащищенные бетоном стальные элементы стыков составных свай должны иметь защиту от коррозии, выполняемую в две стадии:
- антикоррозионное покрытие, выполняемое на предприятии - изготовителе секций составных свай. Вид антикоррозионного покрытия назначается проектной организацией в соответствии с СП 28.13330 в зависимости от условий эксплуатации свай и указывается в заказной спецификации. Степень агрессивного воздействия среды определяется с учетом технологических особенностей сооружения, прогноза изменения гидрогеологии застраиваемой территории в период как строительства, так и эксплуатации сооружения;
- защитное покрытие, предназначенное для предохранения антикоррозионного покрытия от повреждения при погружении составной сваи в грунт, выполняемое на строительной площадке после соединения секций составной сваи. Защитное покрытие выполняется по проекту производства работ. В качестве защитного покрытия могут быть использованы рулонные, пленочные и другие достаточно прочные материалы.
5.4 Цельные сваи прямоугольного сечения с напрягаемой арматурой
5.4.1 Для армирования цельных свай с напрягаемой арматурой следует в соответствии с ГОСТ 19804 применять арматурную сталь следующих видов:
- высокопрочная проволока периодического профиля;
- горячекатаная стержневая;
- термомеханически упрочненная стержневая;
- арматурные канаты.
В качестве конструктивной арматуры (спирали, петли, сетки, хомуты) используют обыкновенную проволоку периодического профиля, стержневую горячекатаную гладкую арматуру.
5.4.2 Натяжение высокопрочной проволоки периодического профиля и арматурных канатов следует выполнять механическим способом; натяжение горячекатаной стержневой и термомеханически упрочненной стержневой арматуры осуществляют электромеханическим (для свай длиной до 12 м включительно) или механическим способами.
Допускается использовать электрический способ для натяжения высокопрочной проволоки периодического профиля.
При натяжении электрохимическим способом высокопрочной проволоки периодического профиля и термически упрочненной стержневой арматуры дополнительно следует проводить контрольные испытания арматуры на растяжение после электронагрева.
Отпуск натяжения следует производить после достижения бетоном требуемой прочности, составляющей 70% прочности бетона на сжатие.
5.4.3 Предельную величину предварительного напряжения арматуры принимают в зависимости от способа натяжения.
После отпуска натяжения арматура должна быть срезана заподлицо с бетоном.
Шаг спирали поперечной арматуры по обоим концам свай на длине 1 м должен быть равным 100 мм, в средней части для свай длиной до 12 м включительно - 300 мм, для свай длиной 13 м и более - 200 мм.
5.4.4 Нормируемая отпускная прочность бетона свай должна быть равна 100% класса бетона по прочности на сжатие.
5.4.5 Поперечная арматура должна быть привязана вязальной проволокой к продольной арматуре в каждом четвертом пересечении, с тем чтобы шаг спирали был зафиксирован.
5.4.6 Сетки, петли и каркас острия должны быть привязаны к продольной арматуре вязальной проволокой.
Приемка свай заводского изготовления проводится в соответствии с ГОСТ 19804.
7.1 Методы контроля свай заводского изготовления должны соответствовать ГОСТ 19804 и настоящему стандарту.
7.2 Сваи и секции составных свай длиной 8 м и более должны быть испытаны на раскрытие трещин путем укладки их на две опоры, расположенные по схеме, приведенной на рисунке 1.
![]() После укладки сваи на две опоры через 10 мин проводят осмотр ее верхней грани над опорами. Сваю считают выдержавшей испытания, если ширина раскрытия трещин не превышает 0,2 мм. Ширину раскрытия трещин измеряют с точностью до 0,05 мм.
Испытания на раскрытие трещин свай, в которых площадь поперечного сечения продольной арматуры увеличена или принят более высокий класс арматуры, проводят в соответствии со схемой, которая должна быть приложена к заказной спецификации.
Требования к комплектности, транспортированию и хранению - по ГОСТ 19804.
(обязательное)

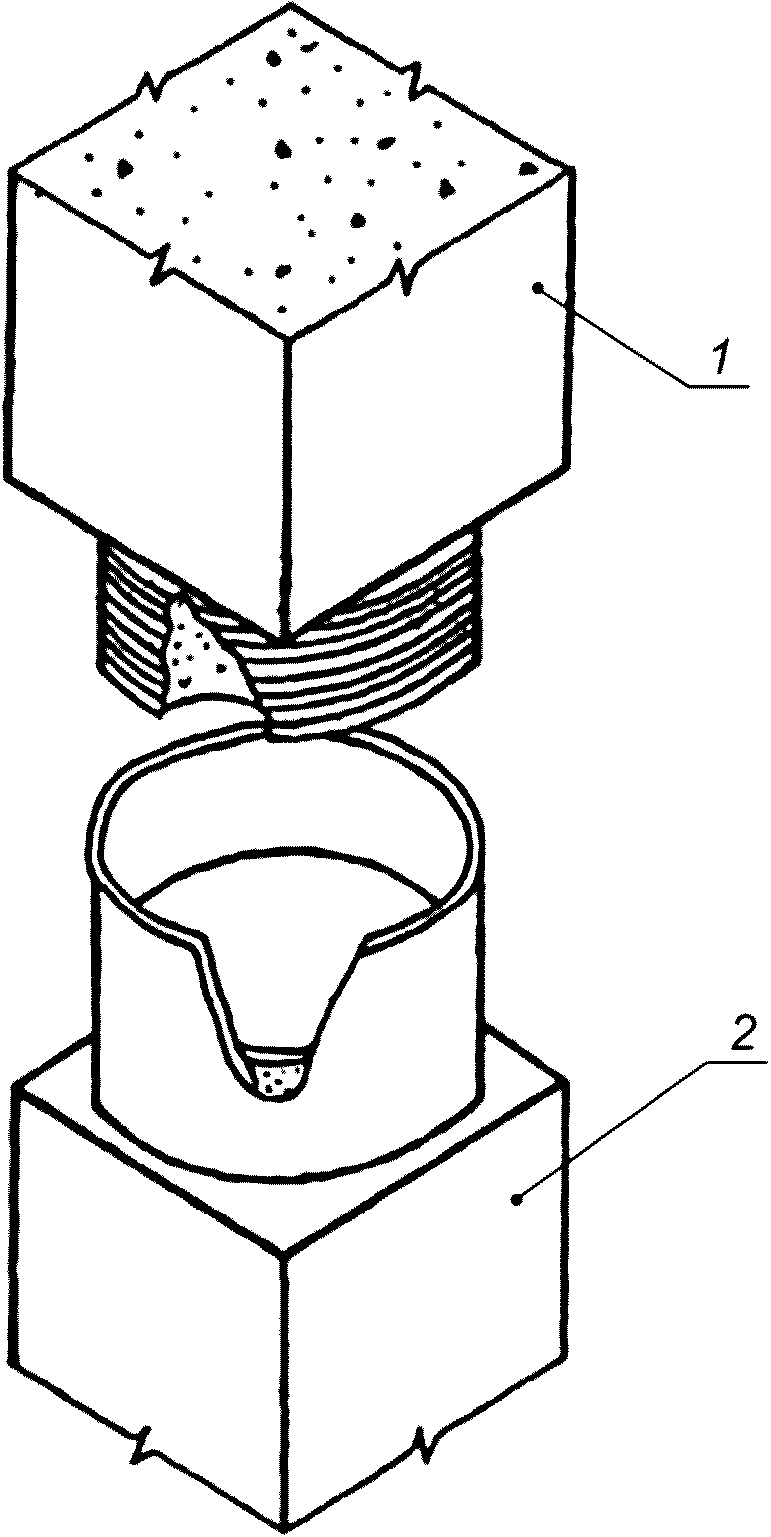

![]() 1 - верхняя секция сваи; 2 - нижняя секция сваи
Рисунок А.1 - Соединение секций свай со стаканным стыком

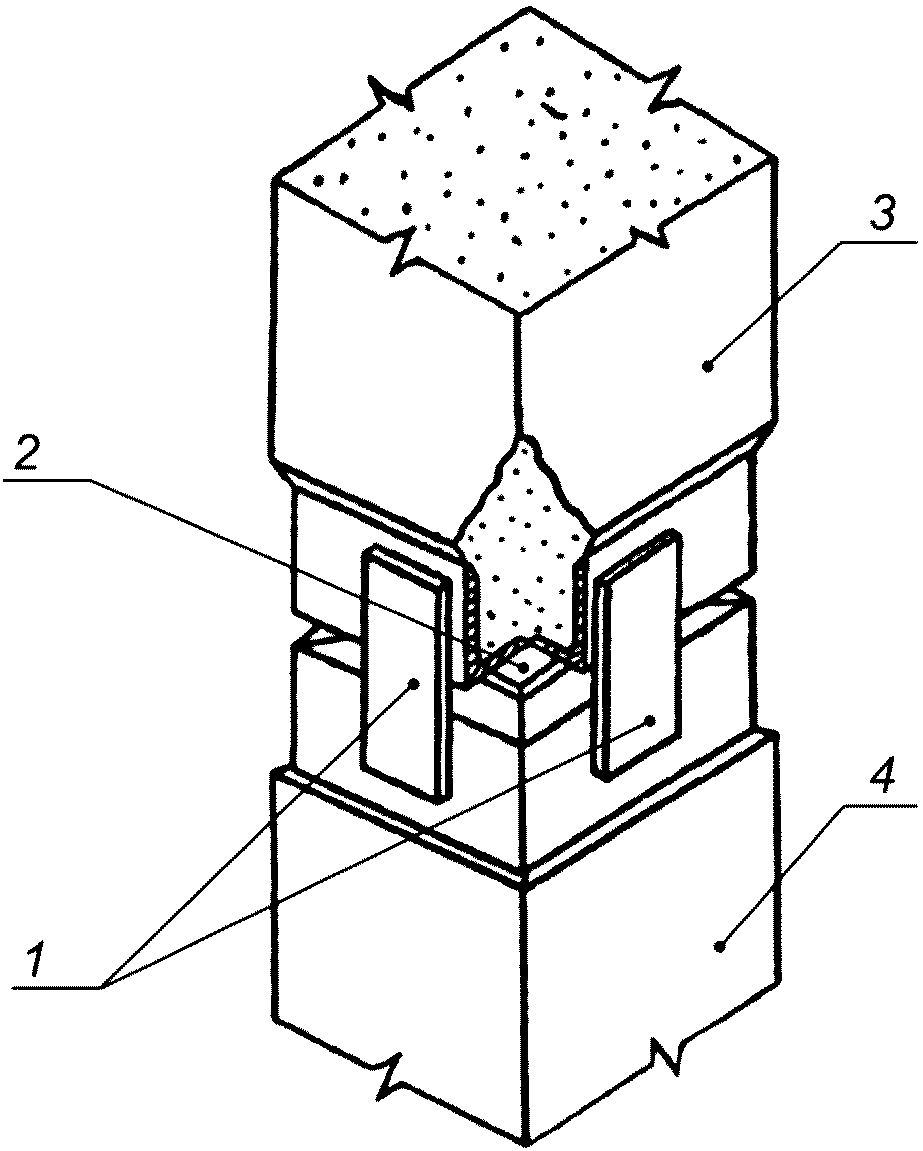

![]() 1 - накладки; 2 - стальная прокладка; 3 - верхняя
секция сваи; 4 - нижняя секция сваи
Рисунок А.2 - Соединение секций свай со сварным стыком
