Таблица 2
4.11 Проектируемая арматура для АС должна отвечать требованиям [2].
5.1 Общие рекомендации по выполнению АВПО и АВПКО приведены в ГОСТ Р 27.303 и ГОСТ 27.310.
АВПО и АВПКО (далее - анализ) являются итеративными (повторяющимися до достижения определенной цели) процессами, выполняемыми одновременно с процессом проектирования.
Анализ представляет собой метод, позволяющий идентифицировать тяжесть последствий видов потенциальных отказов и обеспечить меры по снижению риска.
5.2 Целями анализа для арматуры могут быть:
- идентификация отказов, которые имеют нежелательные последствия для функционирования арматуры, например, прекращение или значительное ухудшение работы или влияние на безопасность пользователя;
- повышение надежности или безопасности арматуры (например, путем изменения проекта или проведения действий по обеспечению качества);
- разработка плана улучшения проекта путем сокращения количества и последствий видов отказов;
- разработка плана по обеспечению проектом эффективности технологических процессов и методов контроля в процессе производства;
- разработка плана по обеспечению штатной эксплуатации, эффективного технического обслуживания и ремонта для снижения вероятности возникновения отказов в процессе эксплуатации.
5.3 Результатом анализа должен (должны) быть отработанный(е) вариант(ы) блок-схемы проектируемой арматуры, представляемый(е) для реализации 2-ого этапа проектирования - количественной (расчетной) оценки надежности и безопасности.
5.4 Анализ арматуры проводят по потенциально возможным конструктивным отказам ее узлов и деталей, с учетом их критичности. Перечень потенциально возможных отказов арматуры и их нумерация по видам приведены в приложении А.
5.5 Критичность отказа арматуры определяют в зависимости от тяжести его возможных последствий на месте предполагаемой эксплуатации. Качественная классификация тяжести последствий отказов арматуры в процессе выполнения АВПКО приведена в приложении Б.
5.6 Методика проведения АВПКО (АВПО)
5.6.1 АВПО применяют, когда отказы арматуры не являются критическими, АВПКО - при возможности критических отказов арматуры.
5.6.2 Для оценки рассматриваемого конструктивного исполнения проектируемой арматуры следует построить функциональную схему ее потенциально возможных отказов следующим образом:
- уровень R1 - состояние арматуры в целом (работоспособное, неработоспособное) или событие (отказ/предельное состояние), или отсутствие отказа/предельного состояния;
- уровень R2 - события, состояния, функции, от которых зависит 1-й уровень - виды отказов и предельных состояний (потеря герметичности по отношению к внешней среде, в затворе, невыполнение функции "открытие-закрытие" и др.);
- уровень R3 - детали (узлы) арматуры, детали, не входящие в состав узла, от которых зависит безотказность на 2-м уровне;
- уровень R4 - детали, входящие в состав узлов, узлы арматуры, от безотказности которых зависит безотказность на 3-м уровне.
При построении функциональной схемы отказов рекомендуется использовать следующие обозначения:

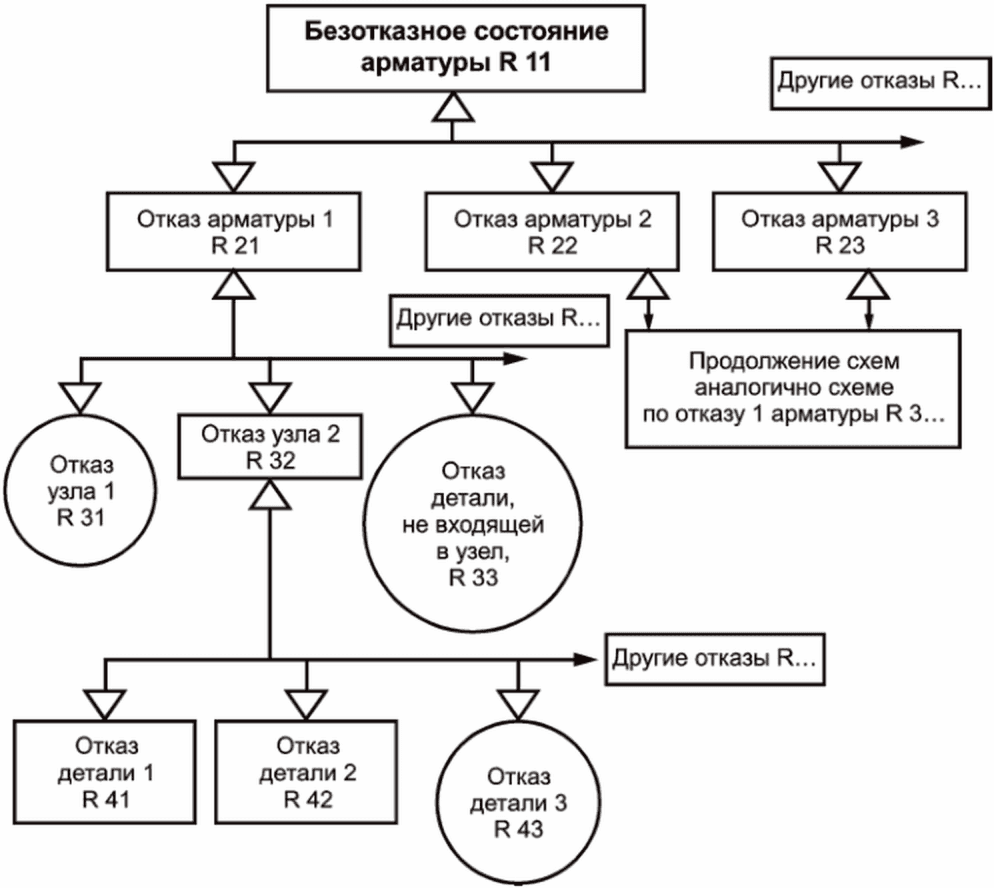

5.6.3 Пример функциональной схемы отказов изделия (иллюстрационный) приведен на рисунке 1.
![]() 5.6.4 Основные допущения, принимаемые при анализе:
- отказы изделия являются следствием отказов составляющих его деталей, узлов и комплектующих элементов;
- одинаковые детали (узлы) имеют одинаковую интенсивность отказов;
- интенсивность отказов принимается постоянной, то есть из рассмотрения исключаются периоды приработки и износа.
При проведении анализа должны быть оговорены и все другие принимаемые допущения, возникшие в связи со спецификой арматуры, условиями эксплуатации.
5.6.5 Для проведения анализа рекомендуется заполнить таблицу 3. В таблицу 3 вносят данные, характеризующие потенциально возможные отказы деталей (узлов) арматуры, включаемых в схему, с учетом сведений о возможных причинах возникновения отказов, наличии необходимой исходной информации для оценки конструктивной надежности.
Таблица 3
(иллюстрационная форма)
5.6.6 При проведении анализа должны быть выполнены следующие этапы процедуры для каждой детали (узла) конструкции:
а) определение видов отказов;
б) конструктивная причина возможного отказа арматуры.
В числе возможных конструктивных причин возникновения отказа учитывают:
- разрушение детали (узла);
- изменение формы (размеров) детали;
- нарушение плотности по отношению к внешней среде деталей, находящихся под давлением рабочей среды;
- изменение свойств материалов деталей под воздействием параметров рабочей, окружающей среды и других внешних воздействий;
в) критичность отказа.
В рамках проводимого анализа под критическим отказом детали (узла) понимается событие, приводящее к прекращению выполнения изделием своего функционального назначения (потеря работоспособного состояния), безотносительно к возможной тяжести последствий в процессе эксплуатации, как следствие этих отказов.
К критическим отказам могут быть отнесены: разрушение деталей (узлов), изменение формы, состояния, приводящее к нарушению функции перемещения запирающих (регулирующих) элементов арматуры, функции герметичности по отношению к внешней среде, герметичности в затворе и др.;
г) выбор материала (графа 6 таблицы 3):
- характеристиках рабочих сред (степени коррозионных свойств, составе, температуре);
- внешних воздействующих факторах (состав, влажность, температура окружающей среды, вибрация, удар, сейсмические воздействия);
- электромагнитной совместимости материалов сопрягаемых деталей:
2) использование на основании информации по пункту 1:
- НД государственного или ведомственного уровня, разрешающих применение данного материала на заданных параметрах;
- результатов НИОКР, подтверждающих возможность применения данного материала на заданных параметрах и согласованных в установленном порядке (при отсутствии материала в НД);
д) расчеты (графа 7 таблицы 3):
- установление полного перечня необходимых расчетов (силовой, прочностной, гидравлический, надежности и др.);
- выполнение расчетов по верифицированным методикам;
е) выбор технологических процессов (графа 8 таблицы 3):
- технологические процессы (формообразование, механическая обработка, сварка, термообработка и др.) должны обеспечивать требуемые характеристики (свойства) деталей (узлов);
- технологические процессы следует выбирать на основе действующих НД, утвержденных в установленном порядке стандартов организаций, регламентов, верифицированных методик и др.;
ж) методы контроля и испытаний в процессе производства (графа 9 таблицы 3):
- установление для каждой детали (узла) перечня характеристик (свойств) для включения в КД, подлежащих контролю (контроль размеров, свойств материала, сварных соединений, режимов термообработки и др.), виды испытаний, в т.ч. изделия в целом;
- выполнение контроля и испытаний в соответствии с действующими НД;
и) информация по конструктивным отказам детали (узла, изделия в целом) по данным НД и данным эксплуатационной статистики (графа 10 таблицы 3):
- данные о значениях показателей конструктивной надежности, безопасности, детали (узла), приводимые в НД, стандартах организаций и др.;
- данные эксплуатационной статистики применительно к рассматриваемой детали (узлу, изделию в целом) (рекламации, результаты работ по продлению ресурса арматуры, авторскому надзору, экспертизе и др.) на оговоренных ТЗ рабочих параметрах эксплуатации арматуры и показателей ее надежности (срока службы, ресурса).
Примечание - Отсутствие информации о конструктивных отказах детали (узла, изделия в целом) при наличии достоверной информации по эксплуатации аналогичных деталей (узлов, изделий в целом) является свидетельством конструктивной надежности рассматриваемой детали (узла, изделия в целом);
- данные эксплуатационной статистики должны основываться на достоверных результатах работ, проводимых в соответствии с действующими НД, и с оформлением результатов протоколами (актами, отчетами, экспертными заключениями), утвержденными в установленном порядке;
к) результаты испытаний макетов, опытных образцов (графа 11 таблицы 3):
- сведения о конструктивных отказах деталей (узлов), зафиксированных в процессе испытаний специально изготовленных макетов или в составе опытных образцов арматуры.
Примечания
1 В случае, если по результатам испытаний приняты эффективные меры по устранению причины отказа, он в проводимом анализе не учитывается.
2 Отсутствие информации о конструктивных отказах детали (узла, макета, изделия в целом) при наличии достоверной информации по результатам испытаний аналогичных деталей (узлов, макетов, изделий в целом), является свидетельством конструктивной надежности рассматриваемой детали (узла, изделия в целом);
- информация об отказах должна основываться на оформленных в установленном порядке результатах испытаний (протоколах, актах, отчетах и др.).
При сборе и анализе информации по конструктивным отказам детали (узла, изделия в целом) по данным эксплуатационной статистики и результатам испытаний по перечислениям и) и к) рекомендуется использовать ГОСТ Р 27.013-2019 (раздел 8 и подраздел 9.2);
л) требования к условиям эксплуатации (графа 12 таблицы 3).
В ЭД (РЭ) должны быть указаны необходимые требования, обеспечивающие характеристики (свойства) деталей (узлов), изделия в целом в процессе эксплуатации, в том числе:
- требования к проведению монтажа;
- содержание и сроки проведения технического обслуживания и всех видов ремонта;
- ограничения, предупреждения, запреты на действия обслуживающего персонала, которые могут привести к отказу детали (узла, изделия в целом), с учетом специфики условий эксплуатации, рабочих сред и др.;
- информация о необходимости принятия мер проектантом системы или эксплуатирующей организацией по снижению тяжести последствий критического отказа изделия, связанного с отказом рассматриваемой детали (узла), в связи с невозможностью конструктивного обеспечения требуемой ее безотказности.
Примечание - Приведенные в разделе требования имеют индивидуальный характер по отношению к каждой конкретной детали (узлу) и часть из них может не требоваться, т.к. может относиться к изделию в целом. Решение о необходимости принятия тех или иных требований непосредственно к рассматриваемой детали (узлу) принимается разработчиком, в процессе проводимого анализа, исходя из возможности отказа детали (узла), в связи с нарушениями условий эксплуатации, оговоренными в перечислении л).
5.6.7.1 В основу анализа принимается балльная оценка достаточности имеющейся исходной информации в соответствии с 5.6.6.
5.6.7.2 Количество баллов (от 1 до 3) начисляется по соответствующим графам таблицы 3 для каждого возможного отказа каждой детали (узла).
5.6.7.3 Зависимость количества начисляемых баллов и принимаемых решений по величинам ВБР (интенсивности отказов) деталей (узлов), принимаемых в качестве исходных значений для расчета надежности изделия в целом, от достаточности имеющейся информации приведена в таблице 4.
Таблица 4
5.6.7.4 Заполнение таблицы 3 осуществляют для всех деталей (узлов) изделия, в соответствии с информацией для оценки их конструктивной надежности с указанием построчно числа баллов по каждой графе, исходя из указаний таблицы 4.
5.6.7.5 Для каждой детали (узла) осуществляется оценка количества баллов с подведением результата в графе 13 таблицы 3. Возможные варианты принятия решения по дальнейшим действиям оговорены в таблице 4.
5.6.7.6 По завершении заполнения графы 13 таблицы 3 суммируется результирующее количество баллов для оценки надежности изделия в целом.
Положительным считается результат суммарного числа баллов, меньше или равный величине 7N,
где 7 - число критериев анализа информации (графы 6 - 12 таблицы 3);
N - число деталей (узлов), принятых к рассмотрению (таблица 3).
5.6.7.7 В случае, если суммарное число баллов превышает величину 7N, принимаются решения по дальнейшим действиям, оговоренным в таблице 4, либо по пересмотру конструктивного исполнения проектируемого изделия.
5.6.7.8 Процедуру анализа по 5.6.7 повторяют до получения суммарного числа баллов, не превышающего величину 7N.
5.6.7.9 По результатам анализа составляют отчет, включающий в себя все выводы и рекомендации на проектирование арматуры.
5.6.7.10 Анализ может обновляться по мере дальнейшего продвижения проекта (этапы согласования документации с заказчиком, приемочных испытаний и др.), связанных с изменением конструкции арматуры. В конце этапа проектирования анализ используют для обоснования совершенства конструкции и демонстрации соответствия разработанной арматуры установленным требованиям заказчика (пользователя), требованиям стандартов, инструкций и обязательным требованиям.
Информацию, полученную на основе анализа, используют при разработке ТУ, РЭ, программ и методик контроля, испытаний и другой документации (производственной и эксплуатационной).
5.6.7.11 В случае, если итоговая процедура анализа по 5.6.7 не дала необходимого результата и суммарное число баллов превышает величину 7N, в отчете должны быть указаны позиции, по которым не получены необходимые результаты, с тем чтобы учесть это при выборе метода расчета показателей надежности и безопасности проектируемой арматуры по 6.5.
5.6.7.12 Выбранное по результатам качественного анализа оптимальное конструктивное исполнение (блок-схема), отвечающее требованиям надежности и безопасности, принимается за основу для количественной оценки (расчета) показателей надежности и безопасности проектируемой арматуры.
6.1 Расчет показателей надежности и показателей безопасности (далее - расчет надежности и безопасности) в соответствии с ГОСТ 27.301 включает:
- определение целей и задач расчета, номенклатуры и требуемых значений рассчитываемых показателей надежности и показателей безопасности;
- выбор метода расчета, соответствующего особенностям арматуры, целям расчета, наличию необходимой информации об арматуре и исходных данных для расчета;
- составление расчетных моделей для каждого показателя;
- получение и предварительную обработку исходных данных для расчета, вычисление значений показателей надежности и показателей безопасности арматуры, ее составных деталей (узлов) и, при необходимости, их сопоставление с требуемыми показателями;
- оформление результатов расчета.
6.2 Расчет надежности и безопасности арматуры на этапе проектирования проводят, исходя из возможных конструктивных отказов, методами, приведенными в настоящем стандарте, с использованием данных априорной информации о надежности и безопасности арматуры, ее узлов и деталей, а также данных эксплуатационной статистики аналогичной арматуры, ее узлов и деталей (см. раздел 5).
6.3 Полученные расчетные значения показателей надежности и показателей безопасности должны удовлетворять требованиям ТЗ на проектирование арматуры и являться исходными данными для организации производства или ремонта, с целью обеспечения установленных значений показателей.
6.4 В расчете должны быть оговорены все принимаемые допущения.
6.5 Метод расчета показателей безотказности арматуры выбирает исполнитель, исходя из требований ТЗ на проектирование:
- если арматура состоит из узлов и деталей, информация о безотказности которых имеется, то расчет рекомендуется проводить методом, указанным в 7.1;
- если информация о безотказности узлов или деталей новой арматуры отсутствует, то расчет рекомендуется проводить методом, указанным в 7.2.
6.6 Количественные значения ВБР (интенсивности отказов) основных деталей (узлов), комплектующих арматуру, принимают, как правило, на основании результатов качественного анализа, оговоренного в разделе 5.
6.7 В случае если величина ВБР (интенсивности отказов) детали (узла), приведенная в технической документации, не обеспечивает требуемую по ТЗ величину ВБР изделия в целом, то значение ВБР (интенсивности отказов) определяет проектант арматуры с учетом наличия или отсутствия достоверных статистических данных официальных источников информации по эксплуатации аналогичных узлов и деталей (результатов испытаний), по конструктивным отказам детали (узла) на оговоренных в ТЗ рабочих параметрах эксплуатации арматуры и с учетом показателей ее надежности (срока службы, ресурса).
Порядок принятия решений оговорен в таблице 4.
Примечание - Информация о безотказности отдельных деталей (узлов) арматуры приведена в приложении В.
6.8 Полученную расчетную ВБР (интенсивность отказов) арматуры сравнивают с требуемой (заданной в ТЗ).
6.9 Если расчетная ВБР арматуры не ниже (интенсивность отказов не выше) заданной в техническом задании ВБР (интенсивности отказов), то детали (узлы) могут рассматриваться в качестве деталей (узлов) проектируемой арматуры.
6.10 При невозможности обеспечения требуемой надежности и безопасности арматуры на этапе проектирования должна быть дана соответствующая информация в ЭД, с тем чтобы разработчиком проекта системы, куда входит арматура, могли быть приняты дополнительные меры по обеспечению требуемой надежности и безопасности системы с учетом недостаточной конструктивной надежности и безопасности арматуры путем изменения в меньшую сторону требуемых по ТЗ назначенных показателей, принятия организационных мероприятий по обеспечению допустимого риска за счет мер по уменьшению тяжести последствий в случае отказа арматуры.
6.11 Полученные расчетные данные должны быть в дальнейшем уточнены и дополнены результатами испытаний. Окончательный вывод о надежности и безопасности спроектированной арматуры формируется по результатам сбора и анализа статистических данных о работе арматуры в условиях эксплуатации.
6.12 Дополнительные рекомендации по расчету и оценке надежности и безопасности при проектировании арматуры АС
6.12.1 Анализ надежности и безопасности при проектировании арматуры АС следует проводить с учетом отказов по общей причине.
6.12.2 ВБР, задаваемая для арматуры в КД, должна исчисляться по совокупности критических и некритических конструктивных отказов. По требованию заказчика арматуры в КД может быть указана ВБР, исчисленная только по критическим отказам.
6.12.3 Для арматуры систем безопасности и систем нормальной эксплуатации доверительную вероятность для расчета нижней доверительной границы вероятности безотказной работы принимают в соответствии с [2].
6.12.4 По согласованию между разработчиком проекта системы и разработчиком арматуры допускается изменение установленных в КД показателей надежности и показателей безопасности как по их номенклатуре, так и по количественным значениям.
7.1.1 Основные допущения, принимаемые при расчете:
- отказы деталей (узлов) являются событиями случайными и независимыми;
- показатели безотказности деталей (узлов) арматуры в течение принятых для них показателей долговечности и (или) назначенных показателей подчиняются экспоненциальному закону распределения, если нет достаточного числа опытных данных, свидетельствующих о другом законе распределения;
- одинаковые детали (узлы) имеют одинаковую интенсивность отказов;
- интенсивность отказов принимают постоянной, если из рассмотрения исключаются периоды приработки и износа.
При составлении расчета должны быть оговорены и все другие принимаемые допущения, возникшие в связи со спецификой арматуры, условиями эксплуатации.
7.1.2 Исходными данными для расчета являются:
- ТЗ;
- сборочный чертеж арматуры и спецификация;
- перечень возможных отказов и критериев предельных состояний арматуры;
- заданный период, для которого необходимо определить показатели безотказности [период непрерывной работы, средний и/или назначенный срок службы (ресурс), гарантийная наработка, гарантийный срок службы и т.д.];
- ВБР (интенсивности отказов) узлов и деталей арматуры, полученные в результате качественной оценки надежности и безопасности арматуры по разделам 5 и 6.
7.1.3 Методика расчета ВБР
7.1.3.1 Для оценки ВБР арматуры следует построить функциональную схему отказов арматуры, как указано в 5.6.2 и 5.6.3.
7.1.3.2 ВБР арматуры P11(t) в течение заданного периода t рассчитывают по формуле
(1)где P2j(t) - ВБР арматуры по j-му критерию отказов на 2-м уровне;
j (от 1 до k) - вид (критерий) отказа;
k - количество видов (критериев) отказов.
При расчете вероятностей P2j(t) учитываются только те узлы и детали арматуры, которые влияют на отказ по j-му критерию.
7.1.3.3 Если события или детали (узлы) арматуры i + 1 уровня связаны знаком "и", то вероятность безотказной работы i-го уровня по j-му критерию рассчитывают по формуле
где l (от 1 до n) - события или детали (узлы) i + 1 уровня, влияющие на наступление события i-го уровня по схеме.
Если события или детали (узлы) арматуры i + 1 уровня связаны знаком "или", то вероятность безотказной работы i-го уровня по j-му критерию рассчитывают по формуле
Если часть событий или деталей (узлов) связаны знаком "или", а другая часть - знаком "и", то вероятность безотказной работы i-го уровня определяется с применением формул (2), (3) и с учетом группировки событий или деталей (узлов) по связям в схеме соединения.
Знак "не" указывает на независимость событий i + 1 уровня.
7.1.3.4 ВБР в течение заданного периода t определяют для каждого события, состояния, обозначенного на схеме прямоугольником.
Расчет проводят от нижнего уровня к верхнему уровню.
ВБР Pij в течение заданного периода t нужно определять исходя из данных об интенсивностях отказов (ВБР) деталей (узлов) арматуры, а также данных, приведенных в приложении В.
7.1.3.5 ВБР одной детали (узла) рассчитывают по формуле
(4)где
ti - наработка арматуры в заданный период (в циклах или часах).
7.1.3.6 Если известна ВБР i-й детали (узла) P(t*) за фиксированный срок или наработку (t*), то ВБР одной детали (узла) за другой период рассчитывают по формуле
(5)7.1.3.7 Если разнотипные детали (узлы) в арматуре или i-й группе деталей (узлов) соединены последовательно и детали (узлы) одного типа имеют одну продолжительность работы ti или наработку в циклах Ti или ВБР за время t*, то расчет ВБР этой группы деталей (узлов) (арматуры) проводят в зависимости от вида исходной информации, соответственно, по формуле
(6)или
(7)где mi - число деталей (узлов) i-го типа в группе деталей (узлов) или в арматуре;
i от 1 до k;
k - число типов деталей (узлов) в группе или арматуре.
7.1.3.8 Перечень возможных отказов арматуры приведен в приложении А.
7.2.1 Основные допущения, применяемые при расчете:
- отказы изделий являются случайными и независимыми событиями;
- распределение значений параметров работоспособности изделий и механических свойств конструкционных материалов подчиняются нормальному закону распределения отказов.
7.2.2 Исходными данными для расчета являются:
- ТЗ;
- перечень возможных отказов и критериев предельных состояний;
- предельные значения параметров функционирования, определяющие отказы или соответствующие критериям предельных состояний;
- силовой и прочностной расчет арматуры;
- справочные данные о коэффициентах вариации соответствующих свойств конструкционных материалов;
- ВБР (интенсивности отказов) узлов и деталей арматуры, полученные в результате качественной оценки надежности и безопасности арматуры по разделам 5 и 6.
7.2.3 Методика расчета
7.2.3.1 ВБР арматуры в течение периода t рассчитывают по формуле
P(t) = P1(t)·P2(t), (8)
где P1(t) - вероятность неразрушения наиболее слабого узла или детали арматуры в течение периода t;
P2(t) - вероятность невыхода параметров функционирования за допустимые границы в течение заданного периода t.
7.2.3.2 Расчет вероятности P1(t)
Вероятность P1(t) определяется вероятностью неразрушения наиболее слабого узла или детали арматуры в течение времени t, т.е.
P1(t) = minP1i(t), (9)
где P1i(t) - вероятность неразрушения i-й детали (узла) арматуры в течение периода t.
Наиболее слабую деталь (узел) определяют по данным статистики об отказах аналогичных деталей в изделиях-прототипах или по прочностному расчету (имеющий наименьший запас прочности по критерию прочности или по критерию текучести) с учетом динамики и величины нагрузок, возникающих в деталях (узлах) рассматриваемой конструкции или прототипа.
Величину P1i(t) для деталей рассчитывают по формуле
где F(...) - функция нормального распределения, определяемая по ГОСТ Р 50779.21-2004 (пункт А.1 приложения А);
(11)где Mri и Msi - ожидаемые средние значения показателей прочности (например, предела текучести, предела прочности) R и нагрузки (например, мембранного напряжения) S;
kri, ksi - коэффициенты вариации Mri и Msi соответственно.
При расчете узлов, когда разрушение происходит за счет взаимного механического воздействия деталей узла, вероятность P1i неразрушения узла определяют, как произведение вероятностей неразрушения деталей по формуле
(12)где P1ij - вероятность неразрушения j-й детали узла при действии i-й нагрузки, определяемая по формуле (10).
При расчете узлов, когда разрушение происходит без взаимного механического воздействия деталей узла, вероятность P1i неразрушения узла рассчитывают по формуле
P1iузла(t) = minPij(t). (13)
7.2.3.3 Для расчета величин P1i рекомендуется заполнять таблицу Г.1, при этом:
- значения напряжений принимаются по результатам прочностного расчета узлов и деталей арматуры;
- значения коэффициента вариации прочности kri определяют по таблице Д.1, исходя из материала детали;
- значения коэффициента вариации нагрузки ksi определяют по таблице Д.1, исходя из вида нагрузки. Если нет данных о его величине, то значение ksi выбирают из интервала 0,2 - 0,3;
- значения функции нормального распределения F(x) определяют по ГОСТ Р 50779.21-2004 (пункт А.1 приложения А).
7.2.3.4 При выборе для расчета P1i(t) значений расчетного напряжения Msi и показателя прочности Mri рекомендуется руководствоваться следующим:
- для корпусных и внутренних деталей арматуры, расчетным напряжением Msi которых является напряжение растяжения-сжатия, показателем Mri является предел прочности материала при расчетной температуре. Если для перечисленных выше деталей эксплуатация происходит при температурах, вызывающих ползучесть материала, то при определении показателя прочности Mri дополнительно учитывают предел длительной прочности и выбирают из них минимальную величину для расчета вероятности разрушения;
- для корпусных и внутренних деталей арматуры, расчетным напряжением Msi которых является напряжение изгиба или суммарное напряжение растяжения-сжатия и изгиба, показателем Mri является предел текучести материала при расчетной температуре. Если эксплуатация происходит при температурах, вызывающих ползучесть материала, то при определении показателя прочности Mri дополнительно учитывают предел длительной прочности и выбирают из них минимальную величину для расчета вероятности разрушения;
- для корпусных и внутренних деталей арматуры, расчетным напряжением Msi которых является напряжение среза и/или кручения, а также суммарное напряжение среза и/или кручения с изгибом и/или растяжением-сжатием, показателем Mri является половина предела прочности материала при расчетной температуре. Если эксплуатация происходит при температурах, вызывающих ползучесть материала, то при определении показателя прочности Mri дополнительно учитывают половину предела длительной прочности и выбирают из них минимальную величину для расчета вероятности разрушения;
- для крепежа, расчетным напряжением Msi которого является напряжение растяжения-сжатия, показателем Mri является предел текучести материала при расчетной температуре, при достижении которого может произойти разгерметизация разъемного соединения или потеря работоспособности узла из-за появления остаточной деформации крепежа. Если эксплуатация происходит при температурах, вызывающих ползучесть материала, то при определении показателя прочности Mri дополнительно учитывают предел длительной прочности и выбирают из них минимальную величину для расчета вероятности разрушения;
- для крепежа, расчетным напряжением Msi которого является напряжение среза, показателем Mri является половина предела прочности материала при расчетной температуре. Если эксплуатация происходит при температурах, вызывающих ползучесть материала, то при определении показателя прочности Mri дополнительно учитывают половину предела длительной прочности и выбирают из них минимальную величину для расчета вероятности разрушения.
7.2.3.5 Расчет вероятности P2(t)
Вероятность невыхода параметров функционирования за допустимые границы в течение периода t рассчитывают по формуле
P2(t) = minP2j(t), (14)
где P2j(t) - вероятность невыхода значений j-го параметра функционирования за допустимые пределы в течение периода t;
i (от 1 до n) - параметры функционирования.
То есть P2(t) равна наименьшему значению из P2j(t) - вероятностей невыхода за допустимые пределы по всем n параметрам функционирования.
Величину P2j(t) определяют следующим образом:
- если параметр функционирования ограничен сверху
- если параметр функционирования ограничен снизу
(16)- если параметр функционирования имеет двухстороннее ограничение
где F(...) - функция нормального распределения, определяемая по ГОСТ Р 50779.21-2004 (пункт А.1 приложения А);
yв, yн - соответственно верхняя и нижняя допустимые границы значений параметра, заданных в ТЗ;
yj - ожидаемое среднее значение параметра, определяемое по результатам технических расчетов или заданное;
kyj - коэффициент вариации параметра работоспособности (отношение среднеквадратичного отклонения параметра к его среднему значению в процентах), определяемый по приложению Д или по данным эксплуатационной статистики (априорной информации).
Для расчета значений P2j(t) заполняют таблицу Г.2, при этом:
- величину, ограничивающую значения параметра функционирования, принимают по НД или задает заказчик в ТЗ;
- значения коэффициента вариации параметра функционирования kyj определяют по таблице Д.1;
- значение функции нормального распределения F(xj) определяют по ГОСТ Р 50779.21-2004 (пункт А.1 приложения А);
- значения вероятности P2j определяют по формулам (15) - (17).
Примечание - При испытаниях опытных образцов или макетов величину yj следует контролировать и, в случае отклонения от принятой в расчете, расчет откорректировать.
7.3 Расчет наработки на отказ
7.3.1 Наработку на отказ арматуры
(18)где i (от 1 до r) - число узлов и деталей арматуры, лимитирующих наработку между отказами;
Ti - наработка на отказ или ресурс i-го узла (детали).
7.3.2 Значения Ti рассчитывают по формуле
(19)где
При определении наработки на отказ в циклах при расчете принимают
7.3.3 Допускается определение Ti по другим формулам, если они приведены в НД на узлы и детали.
7.3.4 Величина
8.1 Расчет срока службы
8.1.1 Полный срок службы (до списания) Cп рассчитывают по формуле
где Cj - срок службы корпусных деталей и узлов, не подлежащих замене и ремонту, определяющих долговечность арматуры (в годах).
8.1.2 Величину Cj рассчитывают по формуле
(21)где
Примечание - Допускается определение Cj по формулам НД на узлы и детали, лимитирующие долговечность арматуры, исходя из максимально допустимого износа арматуры, скорости коррозии и (или) изнашивания применяемых материалов.
8.2 Расчет ресурса
8.2.1 Полный ресурс арматуры (до списания) Tр.п в часах рассчитывают по формуле
где Cп - полный срок службы арматуры (в годах);
8000 - коэффициент среднегодовой нагрузки арматуры, принятый в арматуростроении (ч/год).
8.2.2 Полный ресурс арматуры Tр.п в циклах рассчитывают по формуле
где Cп - полный срок службы арматуры (в годах);
N - количество циклов, совершаемых арматурой в течение года (цикл/год).
Примечания
1 Ресурс арматуры должен соответствовать указанному заказчиком в ТЗ на проектирование.
2 Формулы (22) и (23) следует применять в случае отсутствия в ТЗ информации о соотношении полного ресурса и полного срока службы арматуры, с учетом фактического выполнения арматурой функций по назначению в течение заданного периода и параметров ее эксплуатации.
9.1.1 Назначенный срок службы арматуры определяет ее срок службы, в течение которого критического отказа не должно произойти с вероятностью близкой к единице.
9.1.2 Назначенный срок службы Cн рассчитывают по формуле
(24)где Cп - полный срок службы арматуры, определяемый по формуле (20);
n - коэффициент запаса по сроку службы.
Величину n выбирают в зависимости от требований к арматуре, имеющейся информации о критических отказах аналогичных изделий (по результатам эксплуатации или испытаний) и их последствиях, результатах проведения экспертизы промышленной безопасности аналогичных изделий и согласовывают, при необходимости, с заказчиком. По статистическим данным о надежности арматуры рекомендуемое значение n выбирают из ряда 1 - 4, с учетом выполнения 9.1.3 - 9.1.5.
Рекомендуемые значения коэффициента запаса приведены в таблице 5.
Таблица 5
9.1.3 Оценка назначенного срока службы заключается в расчете соответствующей ему ВБР, исчисленной по критическим отказам, и сравнение ее значения с единицей.
9.1.4 ВБР арматуры, исчисленную по критическим отказам за назначенный срок службы, определяют по методике, указанной в 7.1, с учетом того, что в расчет принимаются только детали (узлы) арматуры, отказы которых приводят к критическому отказу арматуры, а заданным периодом эксплуатации является назначенный срок службы.
9.1.5 Если близость ВБР к единице не удовлетворяет предъявляемым требованиям заказчика, величина назначенного срока службы должна быть уменьшена с проведением расчета ВБР или повышена надежность арматуры, что должно быть также подтверждено расчетами.
9.2 Расчет и оценка назначенного ресурса
9.2.1 Назначенный ресурс арматуры определяет ее ресурс, в течение которого критического отказа не должно произойти с вероятностью, близкой к единице.
9.2.2 Назначенный ресурс Tр.н рассчитывают по формуле
(25)где m - коэффициент запаса по ресурсу (выбирают аналогично n в 9.1);
Tр.п - полный ресурс арматуры, рассчитываемый по формулам (22) и (23).
9.2.3 Оценку назначенного ресурса проводят аналогично оценке назначенного срока службы (аналогично 9.1.3 - 9.1.5).
10.1 Расчет надежности и безопасности на этапе проектирования оформляют в соответствии с требованиями ГОСТ Р 2.105.
10.2 Расчет должен содержать следующие разделы:
- задача расчета;
- основные допущения, применяемые при расчете;
- исходные данные и источники справочной информации (статистических данных);
- расчет количественных значений показателей;
- результаты расчета (заключение).
10.3 Раздел "Результаты расчета" должен содержать:
- расчетные значения всех показателей и заключения об их соответствии установленным требованиям надежности и безопасности арматуры;
- выявленные недостатки конструкции арматуры и рекомендации по их устранению с оценками эффективности предлагаемых мер с точки зрения их влияния на уровень надежности и безопасности;
- перечень составных частей и деталей (узлов), лимитирующих надежность и безопасность арматуры, или по которым отсутствуют необходимые данные для расчета, предложения по проведению дополнительных мероприятий по повышению их надежности и безопасности или по их замене на более надежные и безопасные (отработанные и проверенные);
- заключение о возможности перехода к следующему этапу отработки арматуры при достигнутом расчетном уровне ее надежности и безопасности.
(справочное)
Таблица А.1
Перечень потенциально возможных отказов арматуры
(справочное)
ОТКАЗА АРМАТУРЫ ПРИ ВЫПОЛНЕНИИ АВПКО
Таблица Б.1
Качественная классификация тяжести последствий отказа
арматуры при выполнении АВПКО
(справочное)
В.1 Принимаемая в соответствии с 6.6 ВБР деталей (узлов), близкая к единице, должна обеспечивать ВБР изделия в целом, указанную в ТЗ.
При отсутствии информации, указанной в 6.7, рекомендуется в расчетах принимать значения ВБР, указанные в таблице В.1.
Таблица В.1
(рекомендуемое)
ТАБЛИЦЫ ДЛЯ РАСЧЕТА ВБР ДЕТАЛЕЙ И УЗЛОВ АРМАТУРЫ МЕТОДОМ
ПО ПРОЧНОСТИ, НАГРУЗКЕ И ПАРАМЕТРАМ ФУНКЦИОНИРОВАНИЯ
Таблица Г.1
и узлов арматуры методом по 7.2
Таблица Г.2
функционирования за допустимые границы) методом по 7.2
(справочное)
ФУНКЦИОНИРОВАНИЯ И МЕХАНИЧЕСКИХ СВОЙСТВ
КОНСТРУКЦИОННЫХ МАТЕРИАЛОВ
Таблица Д.1
функционирования и механических свойств
конструкционных материалов
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/3/gost_70368.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
