3.2
3.3
3.4 монолитное цементобетонное покрытие: Верхний слой покрытия дорожной одежды, сооружаемого из бетонных смесей, уплотняемых на месте производства работ.
3.5 поперечный шов сжатия: Деформационный шов, нарезаемый в монолитном цементобетонном покрытии и в укатываемом бетоне перпендикулярно к оси проезжей части на толщину не менее 1/4 покрытия и обеспечивающий продольное деформирование цементобетонных плит.
3.6 поперечный шов расширения: Деформационный шов, нарезаемый в монолитном цементобетонном покрытии и в укатываемом бетоне перпендикулярно к оси проезжей части на всю толщину покрытия, обеспечивающий продольную устойчивость покрытия при существенном повышении температуры.
3.7 продольный шов: Деформационный шов, нарезаемый в монолитном цементобетонном покрытии и в укатываемом бетоне по оси проезжей части и параллельно ей в зависимости от ее ширины, обеспечивающий снижение деформаций от растягивающих напряжений.
3.8 проектный срок службы конструкции дорожной одежды: Назначенный период времени, в течение которого не требуется выполнение капитального ремонта дорожной одежды.
3.9 рабочий шов: Поперечный деформационный шов, устраиваемый в конце рабочей смены или при вынужденных перерывах в бетонировании более 2 ч работы.
3.10 типовая конструкция дорожной одежды: Конструкция для многократного применения, обладающая установленным ресурсом конструкции дорожной одежды.
3.11 ресурс конструкции дорожной одежды Р11,5: Количество эквивалентных воздействий нормативных осевых нагрузок А-11,5, выраженное в миллионах, которое конструкция способна выдержать до наступления состояния, требующего капитального ремонта дорожной одежды.
3.12 штыри-анкеры: Стержни из стальной арматуры периодического профиля для армирования продольных швов цементобетонного покрытия.
3.13 штыри-дюбели: Стержни из гладкой стальной стержневой арматуры, обработанные полимерным составом для армирования поперечных швов цементобетонного покрытия с целью передачи нагрузки с плиты на плиту при движении транспортных средств.
4.1 В основе типового проектирования в отличие от индивидуального проектирования заложен принцип, при котором из многообразия факторов, влияющих на параметры конструкции, выбирают наиболее существенный и в зависимости от его величины назначают тип конструкции. В настоящем стандарте в качестве такого фактора принята величина N11,5 - количество эквивалентных воздействий нормативных осевых нагрузок А-11,5 за проектный срок службы. При применении в верхних слоях покрытий дорожных одежд сборных железобетонных плит, железобетона, непрерывно армированных покрытий и предварительно напряженного железобетона используют индивидуальное проектирование.
4.2 В настоящем стандарте представлено пять типов конструкций дорожных одежд с монолитным цементобетонным покрытием, Р-70, Р-50, Р-20, Р-5, Р-1, и три типа конструкции дорожных одежд с асфальтобетонным покрытием, РА-70, РА-50 и РА-20, на жестком основании. Выбор между типовыми конструкциями дорожных одежд в пределах одного ресурса конструкции осуществляют на основе наличия дорожно-строительных материалов в районе строительства и технико-экономического сравнения вариантов конструкций дорожных одежд.
4.3 Толщину цементобетонного покрытия, тип и толщину основания, конструкции продольного шва, поперечных швов сжатия и расширения принимают в зависимости от количества эквивалентного воздействия нормативных осевых нагрузок за проектный срок службы конструкции дорожной одежды. В тех регионах, в которых в зимний период имеет место массовое применение шипованных шин на автомобильных дорогах, толщина цементобетонного покрытия увеличивается на 2 - 3 см для возможности последующего фрезерования покрытия в случае образования колеи износа.
4.4 Основным параметром для конструкций типа Р является толщина цементобетонного покрытия, для конструкций типа РА - общая толщина слоев асфальтобетона.
4.5 Руководящим принципом при назначении дополнительных параметров типовых конструкций является обеспечение соответствия ресурса конструкции дорожной одежды Р11,5 прогнозируемому транспортному потоку за проектный срок службы конструкции дорожной одежды до капитального ремонта.
4.6 Модуль упругости грунта рабочего слоя земляного полотна должен быть не менее 40 МПа. Для участков дороги с более низким модулем упругости рабочего слоя земляного полотна следует добиться его увеличения посредством принятия специальных мер по регулированию водно-теплового режима, а также укрепления или замены грунта. При применении типовых конструкций дорожных одежд следует обеспечить их работу по 1-й расчетной схеме увлажнения.
4.7 Расчетные характеристики применяемых классов цементобетона принимаются в соответствии с методическими рекомендациями [1].
4.8 Расчетные характеристики асфальтобетонов приведены в типовых конструкциях и принимаются в соответствии с действующими нормативными документами.
4.9 В типовых конструкциях жестких дорожных одежд приняты расчетные модули упругости для щебеночно-песчаной смеси, обработанной цементом М60, - 800 МПа, щебеночно-песчаной смеси С 5 - 260 МПа, укатываемого бетона - 1200 МПа.
4.10 Расчетные характеристики песчаных грунтов, применяемых для устройства дополнительного слоя основания, принимаются в соответствии с действующими нормативными документами.
4.11 При определении основных параметров конструкций принята нормативная осевая нагрузка А-11,5 в соответствии с ГОСТ 32960 с расположением колеса на внешнем крае плиты.
4.12 Проектный срок службы конструкции дорожной одежды с цементобетонным покрытием устанавливают 30 лет, с асфальтобетонным покрытием - 24 года.
4.13 Если количество эквивалентных воздействий нормативных осевых нагрузок за проектный срок службы конструкции дорожной одежды превышает 70 млн, то применяют индивидуальное проектирование.
5.1 Процедуру выбора типовой конструкции следует начинать с вычисления прогнозируемого количества эквивалентных воздействий нормативных осевых нагрузок наиболее нагруженной полосы движения автомобильной дороги за проектный срок службы конструкции дорожной одежды. При этом прогнозируемый поток, включающий весь спектр автомобилей - от легких грузовых автомобилей до многоосных автопоездов, заменяют эквивалентным по разрушающему воздействию количеством нормативных осевых нагрузок А-11,5 и величину нормативного давления принимают равной 0,8 МПа согласно ГОСТ 32960.
5.2 Прогнозирование интенсивности и состава транспортного потока обосновывают в процессе технико-экономического обоснования проектных решений автомобильной дороги.
При отсутствии технико-экономического обоснования прогноз может быть выполнен с учетом результатов оценки интенсивности движения на автомобильных дорогах - аналогах проектируемой автомобильной дороги. Прогнозируемый состав транспортного потока должен соответствовать категориям и типам транспортных средств по ГОСТ 32965.
Для расчетных осевых нагрузок, отличных от А-11,5, а также при расчете для транспортных средств, отличных от приведенных в ГОСТ 32965, расчет коэффициентов приведения следует выполнять по формуле (1) с учетом формулы (2).
Суммарный коэффициент приведения Smсум к нормативной осевой нагрузке рассчитывают по формуле
где n - число осей у данного транспортного средства, для приведения которого к нормативной осевой нагрузке определяется Smсум;
Sn - коэффициент приведения номинальной статической нагрузки от оси каждой из n осей транспортных средств к нормативной осевой нагрузке.
Коэффициент приведения Sn к нормативной осевой нагрузке рассчитывают по формуле
где Qn - номинальная статическая нагрузка на ось транспортного средства типа m, определяемая по паспортным данным на автомобиль;
Qн - статическая нормативная осевая нагрузка;
Допускается не осуществлять расчет суммарных коэффициентов приведения транспортных средств к нормативной осевой нагрузке А-11,5, а принимать их по таблице 1.
Таблица 1
к нормативной осевой нагрузке А-11,5
5.3 В соответствии с категориями и типами транспортных средств по ГОСТ 32965 для каждой группы должен быть выделен представительский автомобиль с распределением общей массы груженого автомобиля или автопоезда по осям. На рисунке 1 представлен пример определения коэффициента приведения Si для условного i-го автомобиля к нормативной осевой нагрузке А-11,5, который составил 2,23.
![]() Примечание - Пример расчета коэффициента приведения Si
![]() грузового автомобиля по осям
5.4 Количество эквивалентных воздействий нормативных осевых нагрузок за проектный срок службы конструкции дорожной одежды рассчитывают по формуле 3
где Nпр - приведенная интенсивность движения к воздействию нормативной осевой нагрузки А-11,5 на последний год проектного срока службы конструкции дорожной одежды, ед./сут;
Kс - коэффициент суммирования;
q - показатель изменения интенсивности движения;
Tсл - проектный срок службы конструкции дорожной одежды, лет;
Tр.д.г - расчетное число дней в году;
kn - коэффициент, учитывающий вероятность отклонения суммарного движения от среднего ожидаемого.
5.5 Приведенную интенсивность движения к воздействию нормативной осевой нагрузки А-11,5 на последний год проектного срока службы конструкции дорожной одежды Nпр рассчитывают по формуле
(4)где fпол - коэффициент распределения интенсивности движения для наиболее нагруженной полосы движения, зависящий от количества полос движения, принимаемый при отсутствии данных натурных наблюдений по таблице 2;
n - число различных типов транспортных средств в составе транспортного потока;
Nm - количество проездов в сутки в обоих направлениях транспортных средств типа m, авт./сут;
Smсум - суммарный коэффициент приведения воздействия на дорожную одежду транспортного средства типа m к нормативной осевой нагрузке А-11,5.
Таблица 2
fпол в зависимости от количества полос
6.1 Типовая конструкция дорожной одежды с цементобетонным покрытием включает слой покрытия из монолитного цементобетона, несущий слой основания и дополнительный слой основания. Типовая конструкция дорожной одежды с асфальтобетонным покрытием включает три слоя асфальтобетона, цементобетонное основание и дополнительный слой основания.
6.2 Толщину цементобетонного покрытия, параметры и характеристики слоев оснований, расстояние между поперечными швами, диаметр штырей и расстояние между штырями в швах назначают в зависимости от количества эквивалентных воздействий нормативных осевых нагрузок за проектный срок службы конструкции дорожной одежды.
6.3 Материал несущего слоя основания назначается в зависимости от наличия дорожно-строительного материала в районе строительства и количества эквивалентных воздействий нормативных осевых нагрузок за проектный срок службы конструкции дорожной одежды.
6.4 Между цементобетонным слоем покрытия и верхним несущим слоем основания из материалов, обработанных цементом, должна быть устроена разделительная прослойка из полиэтиленовой пленки толщиной 0,2 мм или геосинтетического материала по ГОСТ Р 56586. При устройстве несущего слоя основания из укатываемого бетона может быть предусмотрен при соответствующем обосновании технологический слой из щебеночно-песчаной смеси или щебня, устраиваемый по методу заклинки.
6.5 Дополнительный слой основания принимается по таблице 3. Толщина дополнительного слоя основания может быть уточнена расчетом в соответствии с действующими нормативными документами в зависимости от природно-климатических условий района строительства.
Таблица 3
6.6 На цементобетонном покрытии должны быть предусмотрены поперечные и продольные деформационные швы. Схема расположения конструктивных элементов дорожной одежды и деформационных швов представлена на рисунке 2.

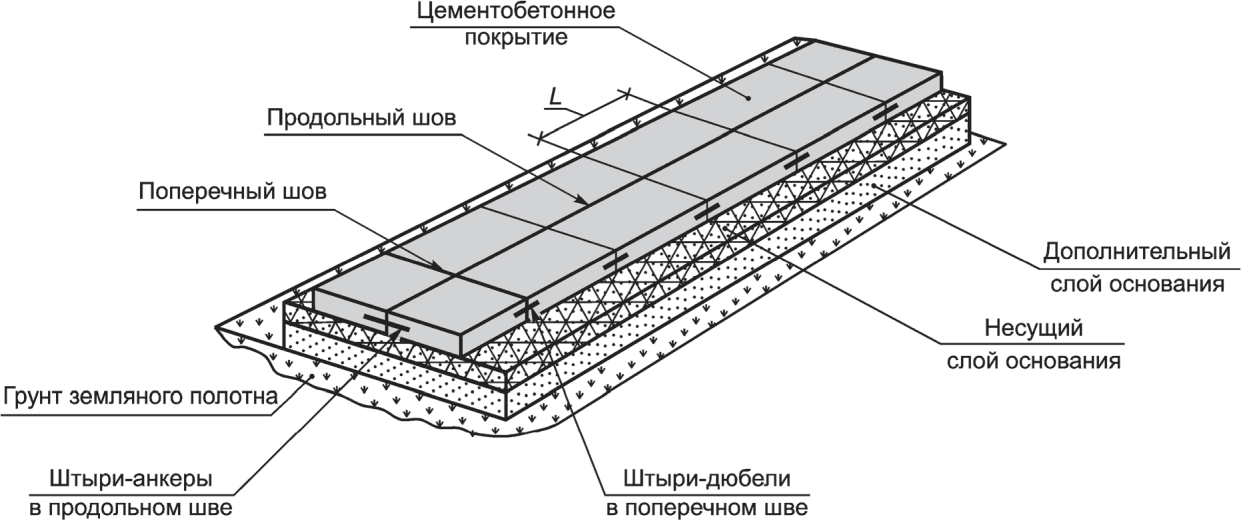

![]() L - расстояние между поперечными швами
дорожной одежды и деформационных швов
6.7 Расстояние между поперечными швами сжатия назначается в зависимости от толщины цементобетонного покрытия.
6.8 Расстояние между поперечными швами расширения назначается в зависимости от температуры воздуха во время бетонирования по таблице 4 и устраивается при толщине цементобетонного покрытия 24 см и менее. Конструкции швов расширения представлены на рисунке 3.
Таблица 4
![]() а) Шов со штырем-дюбелем
![]() б) Шов без штыря-дюбеля
1 - штырь-дюбель; 2 - каркас-корзинка; 3 - упругий
материал; 4 - герметизирующий материал;
5 - колпачок с воздушным зазором; 6 - слой
основания; h - толщина цементобетонного покрытия
6.9 Расстояние между продольными швами должно соответствовать ширине полосы движения для соответствующей категории автомобильной дороги по ГОСТ 33475. Ширину цементобетонных плит, примыкающих к обочине, следует увеличивать на ширину краевой полосы у обочины без устройства продольного шва. Продольные швы устраивают по типу швов сжатия. Конструкции примыканий проезжей части и обочин представлены на рисунке 4.

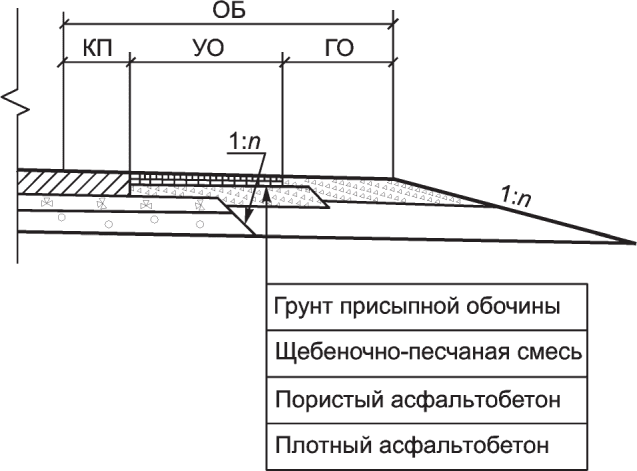

ОБ - обочина; КП - краевая полоса; УО - укрепленная
часть обочины; ГО - грунтовая часть обочины
6.10 Штыри-анкеры в продольных швах и штыри-дюбели в поперечных швах сжатия размещают посредством вибропогружения в укладываемую бетонную смесь или заблаговременно на несущий слой основания в специальных каркасах-корзинках для исключения просадок цементобетонных плит.
Для штырей-дюбелей в поперечных швах сжатия и расширения следует применять гладкую стержневую арматуру по ГОСТ 34028, предварительно обработанную антикоррозионным материалом.
Для штырей-анкеров в продольных швах следует применять арматуру периодического профиля по ГОСТ 34028, предварительно обработанную антикоррозионным материалом.
6.11 Конструкции поперечного шва сжатия для цементобетонного покрытия и основания из укатываемого бетона представлены на рисунках 5 и 6 соответственно.
1 - штыри-дюбели; 2 - герметизирующий материал;
3 - уплотнительный шнур; 4 - каркас-корзинка;
5 - слой основания; 6 - технологическая трещина;
h - толщина цементобетонного покрытия
![]() 1 - герметизирующий материал; 2 - дополнительный
или технологический слой основания;
3 - технологическая трещина;
h - толщина цементобетонного покрытия
для основания из укатываемого бетона
6.12 Конструкции продольного шва представлены на рисунке 7.
1 - бетон ранее уложенной полосы; 2 - свежеуложенный бетон;
3 - штыри-анкеры; 4 - герметизирующий материал;
5 - слой основания; 6 - трапецеидальный шпунт;
7 - каркас-корзинка; 8 - технологическая трещина;
h - толщина цементобетонного покрытия
6.13 В конце рабочей смены, а также при перерывах в бетонировании покрытия более 2 ч устраивают рабочий шов. Конструкция рабочего шва представлена на рисунке 8.
![]() 1 - слой основания; 2 - штыри-дюбели;
3 - герметизирующий материал; 4 - уплотнительный шнур;
h - толщина цементобетонного покрытия
6.14 Герметизирующие материалы для заполнения пазов деформационных швов должны соответствовать ГОСТ 32872. Применяемые резиновые уплотнительные шнуры должны соответствовать ГОСТ 6467, шнуры из полиэтилена и других полиолефинов - другим нормативным документам.
6.15 На дорогах I - III категорий с насыпями высотой более 5 м, а также с насыпями на болотах, построенными при частичном выторфовывании, насыпями у путепроводов через железные дороги в пределах до 200 м при различной высоте насыпи цементобетонное покрытие следует устраивать из плит длиной от 5 до 7 м и армировать их стальными плоскими сетками с расходом продольной арматуры на 1 м2 покрытия согласно таблице 5 и схемам армирования, приведенным на рисунках 9 и 10.
Таблица 5
6.16 Основные параметры типовой конструкции жесткой дорожной одежды с цементобетонным покрытием представлены в таблице 6, основные параметры типовой конструкции жесткой дорожной одежды с асфальтобетонным покрытием - в таблице 7.
Таблица 6
с цементобетонным покрытием в зависимости от ресурса Р11,5
Таблица 7
с асфальтобетонным покрытием в зависимости от ресурса Р11,5
6.17 Типовые конструкции жесткой дорожной одежды с цементобетонным покрытием представлены в таблице 8, типовые конструкции жесткой дорожной одежды с асфальтобетонным покрытием - в таблице 9.
Таблица 8
с цементобетонным покрытием
Таблица 9
с асфальтобетонным покрытием
(рекомендуемое)
ПРИМЕР ОПРЕДЕЛЕНИЯ ТИПОВОЙ КОНСТРУКЦИИ
ЖЕСТКОЙ ДОРОЖНОЙ ОДЕЖДЫ
Требуется определить типовую конструкцию жесткой дорожной одежды с цементобетонным покрытием для автомобильной дороги IБ категории в Воронежской области.
Исходные данные:
Проектный срок службы конструкции дорожной одежды - 30 лет.
Интенсивность движения на последний год проектного срока службы конструкции дорожной одежды - 25 000 авт./сут.
Число полос движения - 4.
Показатель изменения интенсивности движения по годам - 1,05.
Состав транспортного потока:
- легковые автомобили - 54%;
- небольшие грузовики (фургоны) и другие автомобили с прицепом и без него - 6%;
- двухосные грузовые автомобили - 2%;
- трехосные грузовые автомобили - 5%;
- четырехосные грузовые автомобили - 5%;
- четырехосные автопоезда (двухосный грузовой автомобиль с прицепом) - 2%;
- пятиосные автопоезда (трехосный грузовой автомобиль с прицепом) - 2%;
- трехосные седельные автопоезда (двухосный седельный тягач с полуприцепом) - 3%;
- четырехосные седельные автопоезда (двухосный седельный тягач с полуприцепом) - 3%;
- пятиосные седельные автопоезда (двухосный седельный тягач с полуприцепом) - 5%;
- пятиосные седельные автопоезда (трехосный седельный тягач с полуприцепом) - 4%;
- шестиосные седельные автопоезда - 5%;
- автомобили с семью осями и более - 1%;
- автобусы - 3%.
В таблице А.1 представлено число проездов в сутки в обоих направлениях транспортных средств по категориям транспортных средств.
Таблица А.1
по категориям транспортных средств
Приведенную интенсивность движения Nпр нормативной осевой нагрузки на последний год проектного срока службы конструкции дорожной одежды рассчитывают по формуле
(А.1)где fпол - коэффициент распределения интенсивности движения для наиболее нагруженной полосы движения, зависящий от числа полос движения, принимаемый 0,45;
Nm - число проездов в сутки в обоих направлениях транспортных средств типа m, авт./сут, принимаемое в соответствии с таблицей А.1;
Smсум - суммарный коэффициент приведения воздействия на дорожную одежду транспортного средства типа m к нормативной осевой нагрузке, принимаемый в соответствии с таблицей 1.
Nпр = 0,45·(1500·0,0015 + 500·1,51 + 1250·2,33 + 1250·2,56 + 500·2,54 + 500·2,13 + 750·2,38 + 750·2,96 + 1250·2,83 + 1000·3,01 + 1250·2,12 + 250·1,58 + 750·1,16) = 10653 ед./сут.
Количество эквивалентных воздействий нормативных осевых нагрузок за проектный срок службы конструкции дорожной одежды рассчитывают по формуле
(А.2)где Kс - коэффициент суммирования, определяемый по формуле
(А.3)Tр.д.г - расчетное число расчетных дней в году, принимаемое 135;
kn - коэффициент, учитывающий вероятность отклонения суммарного движения от среднего ожидаемого, принимаемый 1,49
![]() Количество эквивалентных воздействий нормативных осевых нагрузок, равное 24 198 181, соответствует типовой конструкции Р-50.
