"ГОСТ Р 57712-2017. Национальный стандарт Российской Федерации. Композиты полимерные. Метод определения удельной теплоемкости"
(утв. и введен в действие Приказом Росстандарта от 26.09.2017 N 1239-ст)

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "Материалы и технологии будущего" (ООО "Материалы и технологии будущего") совместно с Автономной некоммерческой организацией "Центр нормирования, стандартизации и классификации композитов" при участии Объединения юридических лиц "Союз производителей композитов" на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 497 "Композиты, конструкции и изделия из них"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2017 г. N 1239-ст

4 Настоящий стандарт является модифицированным по отношению к стандарту АСТМ Д2766-95(2009) "Стандартный метод испытаний для определения удельной теплоемкости жидкостей и твердых веществ" (ASTM D2766-95(2009) "Standard Test Method for Specific Heat of Liquids and Solids", MOD) путем изменения его структуры для приведения в соответствие с требованиями, установленными в ГОСТ 1.5-2001 (подразделы 4.2 и 4.3); путем изменения содержания отдельных структурных элементов, которые выделены вертикальной линией, расположенной на полях напротив соответствующего текста.

Оригинальный текст этих структурных элементов примененного стандарта АСТМ и объяснения причин внесения технических отклонений приведены в дополнительном приложении ДА.

Дополнительная ссылка, включенная в текст стандарта для учета потребностей национальной экономики Российской Федерации и/или особенностей российской национальной стандартизации, выделена курсивом.

Потребности национальной экономики Российской Федерации и/или особенности российской национальной стандартизации учтены в дополнительном разделе 8 и подразделах 4.14, 4.15, 5.1, которые выделены путем заключения их в рамки из тонких линий, а информация с объяснением причин включения этих положений приведена в указанных разделе и подразделах в виде примечаний.

При этом в него не включены разделы 3, 5, 10 (пункты 1.2, 1.3) примененного стандарта АСТМ, которые нецелесообразно применять в российской национальной стандартизации в связи с тем, что данные разделы, пункты носят справочный характер.

Указанные разделы (пункты), не включенные в основную часть настоящего стандарта, приведены в дополнительном приложении ДБ.

Исключена ссылка на АСТМ Д1217 вместе с положением, в котором она приведена.

Измененные отдельные фразы выделены в тексте курсивом.

Внесение указанных технических отклонений направлено на учет особенностей российской национальной стандартизации.

Наименование настоящего стандарта изменено относительно наименования указанного стандарта АСТМ для приведения в соответствие с ГОСТ Р 1.5-2012 (пункт 3.5).

Сопоставление структуры настоящего стандарта со структурой примененного в нем стандарта АСТМ приведено в дополнительном приложении ДВ

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Март 2019 г.

Настоящий стандарт распространяется на полимерные композиты, а также на жидкие и твердые материалы, химически совместимые с нержавеющей сталью, давление насыщенного пара которых составляет не более 13,3 кПа, и устанавливает метод определения удельной теплоемкости.

Настоящий стандарт не распространяется на материалы, совершающие фазовые переходы в диапазоне температур измерения.

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

4.1 Установка испытательная, состоящая из вертикально установленной трубчатой печи с термостатическим контролем и водозаполненного адиабатного калориметра.

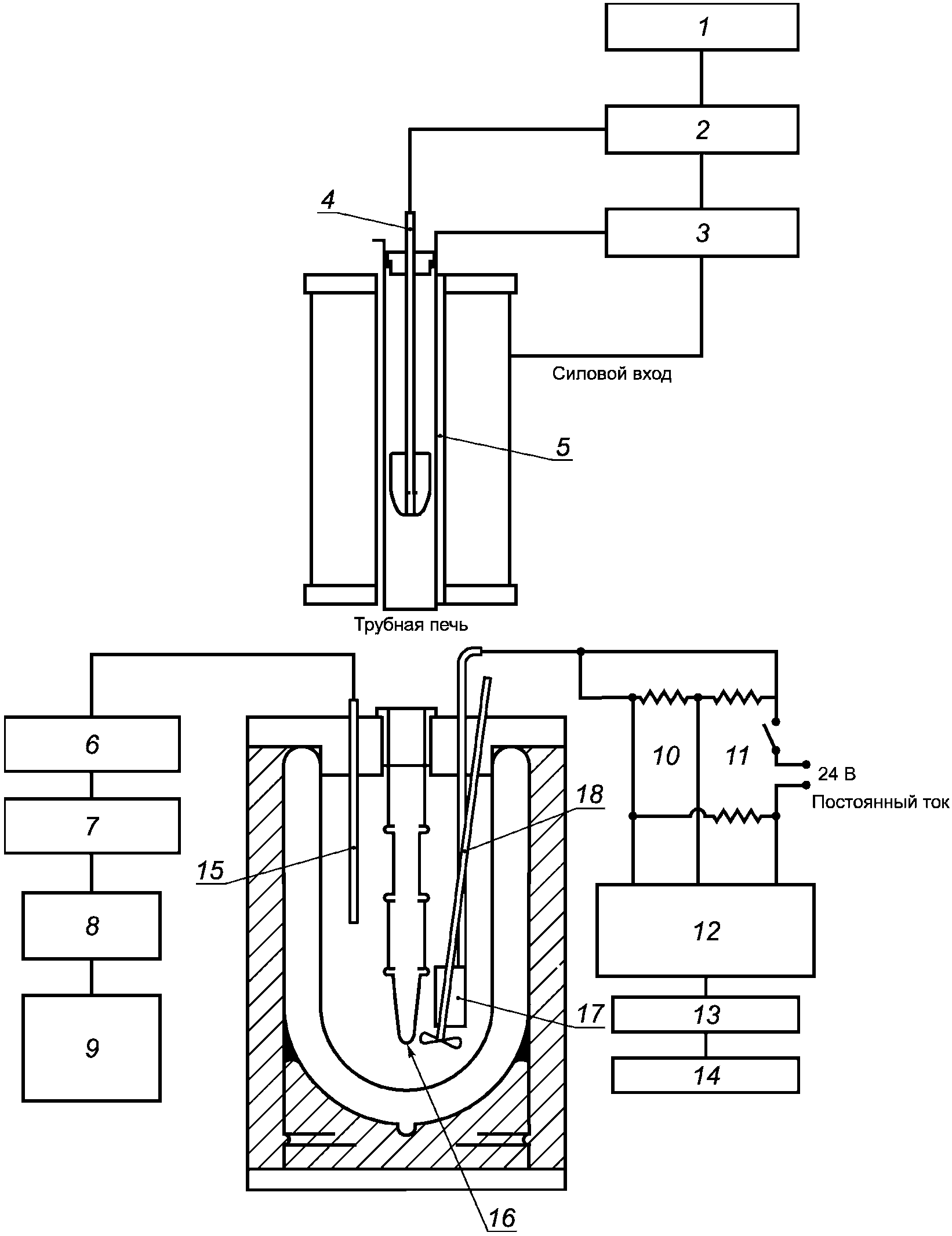

Пример испытательной установки показан на рисунке 1.

4.2 Тара для образца из нержавеющей стали, пригодная для использования при температурах не выше 260 °C, пример которой приведен на рисунке 2.

4.3 Устройства для измерения потенциалов (необходимо 2 шт.), с пределом измерений 1 В и точностью 10^-6 В, либо потенциометр с чувствительностью не ниже 1 мкВ, либо электронный мультиметр с эквивалентной чувствительностью, диапазоном измерений и разрешением не менее шести разрядов.

4.4 Резистор прецизионный номиналом 1 Ом.

4.5 Резистор прецизионный номиналом 100 Ом.

4.6 Резистор прецизионный номиналом 10000 Ом.

4.7 Усилитель с центровкой сигнала относительного нулевого уровня, линейной характеристикой в заданных диапазонах +/- 25, +/- 100, +/- 200, +/- 500, +/- 1000 и +/- 2000 мкВ, с погрешностью не более +/- 0,04% от выходного сигнала, с дрейфом нуля после прогрева не более +/- 0,5 мкВ и скоростью смещения не более +/- 0,2 мкВ/мин.

4.8 Самописец ленточный с лентой 25 см, основная погрешность не более +/- 5 мВ.

4.9 Клеммы винтовые с низкой температурной электродвижущей силой (ЭДС), с зажимами для защитной цепи.

4.10 Выключатель поворотный с низкой температурной ЭДС, с зажимами для защитной цепи.

4.11 Мост термисторный.

4.12 Термистор.

4.13 Термопара медно-константановая по ГОСТ 6616, с оболочкой из нержавеющей стали, наружным диаметром 3,2 мм.

4.14 Источник питания постоянного тока с номинальным выходным напряжением 24 В.

4.15 Источник питания потенциометра с постоянным выходным напряжением.

5.2.1 Для проведения испытания оборудование соединяют по схеме, приведенной на рисунке 3.

5.3.1 Измеряют энтальпию пустой тары для образца при каждой выбранной температуре:

- нагревают в печи пустую тару для образцов до постоянной температуры;

- регулируют температуру калориметра так, чтобы она была ниже выбранной начальной температуры;

- регулируют термисторный мост, чтобы он имел нулевой выходной сигнал, когда в калориметре температура достигнет начальной температуры;

- поднимают температуру калориметра до выбранной начальной температуры;

- непосредственно до того, как в калориметре будет установлена начальная температура (определяют по выходному сигналу термисторного моста), измеряют температуру пустой тары для образца;

- после достижения начальной температуры сбрасывают пустую тару для образца в калориметр;

- по мере прогрева калориметра регулируют сдвиг потенциометра, чтобы регистрировать температуру на шкале. Регистрируют температуру до тех пор, пока смещение вновь не станет практически линейным. Определяют суммарное тепловое воздействие, измеряемое в милливольтах, взяв алгебраическую сумму начального и конечного отклонений потенциометра и экстраполированную разницу в температурных следах.

Для того чтобы определить суммарное тепловое воздействие, измеренное в процессе сброса пустой тары для образца, необходимо выполнить проверку теплового режима. Эту проверку выполняют после каждого сброса, поскольку калибровка зависит от величины теплового воздействия, а также от содержания воды в калориметре. Поскольку скорость передачи энергии от электронагревателя должна быть намного меньше, чем непосредственно во время сброса, точно воспроизвести тепловой эффект от сброса невозможно. Вместо этого корректируют температуру калориметра, чтобы сдвиг потенциометра был таким, что электрический нагревательный эффект известной величины происходил бы в диапазоне посередине между начальной и конечной точками сброса. Во время проверки теплового режима измеряют силу тока, проходящего через нагреватель, и разность потенциалов на стандартных резисторах R1 и R100. Измеряют продолжительность подачи тепла с точностью до 0,1 с и определяют изменение потенциала в результате воздействия электронагревателя как алгебраическую сумму начального и конечного отклонений потенциометра и экстраполированных начальной и конечной температур.

Примечания

1 При исследовании органических веществ рекомендуется выполнить 15 измерений с примерно равными интервалами в диапазоне температур от 38 °C до 260 °C.

2 Начальную температуру выбирают чуть ниже, чем температура окружающей среды, чтобы дрейф калориметра в результате перемешивания и отклонения от полностью адиабатного процесса приводили к медленному, почти линейному переходу через выбранную начальную температуру.

3 Обычно используют полномасштабную настройку усилителя 50 мкВ, а начальный сдвиг потенциометра устанавливают на ноль.

4 Для компенсации различия начальной и конечной скоростей смещения рекомендуется экстраполировать начальную и конечную скорости до той точки во времени, в которой достигается половина суммарного теплового воздействия. При проверке теплового режима необходимо эмпирически определить точку, в которой наступила половина суммарного теплового воздействия, чтобы правильно выполнить экстраполяцию.

5 Таким образом, если суммарное тепловое воздействие сброса определено равным 8 мВ, а проверка теплового режима вызывает изменение в 2 мВ, начальное смещение проверки теплового режима следует установить на 3 мВ, чтобы конечная точка приняла значение 5 мВ. Эта процедура почти полностью компенсирует нелинейность характеристики термистора.

5.3.2 Повторяют процедуру, описанную в 5.3.1 для каждого значения температуры, для которого необходимо откалибровать тару для образцов.

6.1 Заполняют тару для образца взвешенным образцом материала.

6.2 Определяют в соответствии с 5.3.1 энтальпию тары с образцом при каждой выбранной температуре. Количество испытаний зависит от требуемой точности результата. Рекомендуется проводить не менее пяти измерений.

Примечание - Выше описанная процедура действительна для стабильных образцов, давление насыщенного пара которых составляет не более 13,3 кПа в исследуемом диапазоне температур. Модифицированный метод для веществ, давление насыщенного пара которых свыше 13,3 кПа, приведен в приложении А.

7.1 Энергию, созданную электрическим нагревателем, q, Дж (кал), вычисляют по формуле

где E₁ - электродвижущая сила на стандартном резисторе номиналом 1 Ом, В;

R₁ - сопротивление стандартного резистора номиналом 1 Ом, Ом;

R₁₀₀ - сопротивление стандартного резистора номиналом 100 Ом, Ом;

R₁₀₀₀₀ - сопротивление стандартного резистора номиналом 10000 Ом, Ом;

t_c - длительность подачи тока калибровочного нагревателя, с.

7.2 Поправочный коэффициент калориметра F, Дж/мВ (кал/мВ), вычисляют по формуле

где - суммарное тепловое воздействие на калибровку калориметрической системы при воздействии на тару для образца, мВ.

7.3 Изменение энтальпии пустой тары для образца , Дж (кал), вычисляют по формуле

где - суммарное тепловое воздействие на пустую тару для образца, мВ.

Строят график зависимости экспериментальных значений от температуры. Масштаб должен быть достаточно крупным для считывания значений до ближайших 4 Дж (1 кал), а температуры - до 0,1 °C.

7.4 Изменение энтальпии тары для образца вместе с образцом значение , Дж (кал), вычисляют по формуле

где - суммарное тепловое воздействие на тару для образца и образец, мВ.

Поправочный коэффициент калориметра F, Дж/мВ (кал/мВ), вычисляют по формуле

где - суммарное тепловое воздействие на калибровку калориметрической системы при воздействии на образец, мВ.

7.5 Изменение энтальпии образца , Дж/моль, вычисляют по формуле

где W - вес образца, скорректированный на выталкивающую силу воздуха, моль.

7.6 Используя метод наименьших квадратов, выводят уравнение для как функции разности температур T'

где B и C - условные константы;

T' - разность температур, °C.

B и C вычисляют по формулам:

T' вычисляют по формуле

где T_f - температура горячей зоны, °C;

T_c - начальная температура калориметра, °C.

7.7 Рассчитывают удельную теплоемкость, дифференцируя уравнения по T'. Получают уравнение удельной теплоемкости как функции T_f, заменяя значения T' в производной . Используют уравнение для определений значений удельной теплоемкости в диапазоне температур, охваченном экспериментальными данными. Использование уравнений, полученных этим методом, для значений удельной теплоемкости, полученных экстраполяцией, не рекомендуется.

А.1 Поправку вводят для исключения из избыточного количества теплоты, выделяемого при конденсации паров образца.

Если давление паров превышает 13,3 кПа только в части температурного диапазона, поправку должны применять только к тем точкам, которые попадают в область повышенного давления паров.

А.2 Давление паров образца должно быть известно во всем диапазоне температур и при начальной температуре калориметра. Молярную теплоту испарения можно определить по среднему наклону графика зависимости логарифма давления паров от обратной или абсолютной температуры, используя соотношение Клаузиуса-Клапейрона. Необходимо учитывать колебания температуры в силу теплоты испарения. Кроме того, должна быть известна средняя молекулярная масса паров образца. Если точная молекулярная масса неизвестна, следует использовать приблизительное значение, определенное по приблизительной средней длине цепочки образца.

А.3 Определяют объем паров образца в таре и записывают как V_T.

А.3.1 Объем паров образца при начальной температуре V_f, см³, вычисляют по формуле

где V_T - объем паров образца в таре, см³;

W - вес образца, скорректированный на выталкивающую силу воздуха, г;

d_f - плотность образца при начальной температуре, г/см³.

А.3.2 Объем паров образца при конечной температуре V_c, см³, вычисляют по формуле

где d_c - плотность образца при конечной температуре, г/см³.

А.4 Допускаем, что пары подчиняются закону идеального газа, тогда количество вещества сконденсированных паров образца N, моль, вычисляют по формуле

где N_f - количество вещества при начальной температуре, моль;

N_c - количество вещества при конечной температуре, моль;

P_f - давление паров образца при начальной температуре, кПа;

P_c - давление паров образца при конечной температуре, кПа;

R - универсальная газовая постоянная;

T_f - начальная температура, °C;

T_c - конечная температура, °C.

А.5 Поправку K, Дж, вычисляют по формуле

где - энтальпия образца, Дж/моль.

А.6 Откорректированную энтальпию тары вместе с образцом , Дж, вычисляют по формуле

4.1 Изменение энтальпии , происходящее при переносе пустой тары для проб из горячей зоны с постоянной температурой в адиабатный калориметр с фиксированной начальной температурой, измеряется для определенных температур горячей зоны, равномерно распределенных в интересующем диапазоне температур.

4.2 Изменение энтальпии , происходящее при переносе тары с пробой из горячей зоны с постоянной температурой T_c в адиабатный калориметр с фиксированной начальной температурой, измеряется для определенных температур горячей зоны, равномерно распределенных в интересующем диапазоне температур.

4.3 Чистое изменение энтальпии на грамм пробы при этом выражается в виде аналитической функции энергии от перепада температуры T'. Первая производная этой функции по фактической температуре T_f дает удельную теплоту пробы как функцию температуры. Фактические значения удельной теплоемкости можно получить, решая это уравнение, которое действительно в том же диапазоне температур, в котором измерялись изменения суммарной энтальпии .

Примечание - Редакция раздела изменена для приведения в соответствие с требованиями ГОСТ 1.5-2001 (пункт 7.9.5).

1.2 Значения, указанные в единицах системы СИ, считаются стандартными. Значения в других системах единиц приводятся только для справки.

1.3 В настоящем стандарте не предусмотрено рассмотрение всех вопросов обеспечения безопасности, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране здоровья, а также определяет целесообразность применения законодательных ограничений перед его использованием.

3.1 Определения терминов, применяемых в настоящем стандарте:

3.1.1 Удельная теплоемкость - отношение количества теплоты, необходимое для повышения температуры определенной массы вещества на заданную величину к количеству теплоты, необходимому для нагревания той же массы воды на ту же величину при условии, что в обоих случаях не происходит фазового перехода.

3.2 Обозначения:

T_f - температура горячей зоны, °C;

T_c - начальная температура калориметра, °C;

T' = T_f - T_c - разность температур, °C;

R₁ - сопротивление стандартного резистора номиналом 1 Ом;

R₁₀₀ - сопротивление стандартного резистора номиналом 100 Ом;

R_{10 000} - сопротивление стандартного резистора номиналом 10 000 Ом;

E₁ - электродвижущая сила на стандартном резисторе номиналом 1 Ом;

E₁₀₀ - электродвижущая сила на стандартном резисторе номиналом 100 Ом;

E_{10 000} - электродвижущая сила на стандартном резисторе номиналом 10 000 Ом;

t_c - длительность подачи тока калибровочного нагревателя, с;

q - суммарное количество теплоты, выделенное калибровочным нагревателем, кал;

- суммарное тепловое воздействие на тару, мВ;

- суммарное тепловое воздействие на образец и тару, мВ;

- суммарное тепловое воздействие на калибровку калориметрической системы при воздействии на тару, мВ;

- суммарное тепловое воздействие на калибровку калориметрической системы при воздействии на образец, мВ;

- полное изменение энтальпии при изменении температуры тары от T_f до T_c;

- полное изменение энтальпии при изменении температуры образца и тары от T_f до T_c;

- полное изменение энтальпии при изменении температуры образца от T_f до T_c;

F - коэффициент калориметра;

W - вес образца, скорректированный на выталкивающую силу воздуха;

d_f - плотность образца при T_f;

d_c - плотность образца при T_c;

V_T - полный объем тары с образцом;

V_f - объем паров образца при T_f;

V_c - объем паров образца при T_c;

P_f - давление паров образца при T_f;

P_c - давление паров образца при T_c;

N_f - количество молей паров образца при T_f;

N_c - количество молей паров образца при T_c;

N - количество молей сконденсированных паров образца;

- теплота испарения образца;

R - газовая постоянная;

K - коэффициент корректирования теплоты испарения.

3.3 Единицы измерения:

3.3.1 Единицы энергетической и термической (тепловой) емкости, используемые в настоящем методе, определяют следующим образом:

1 кал (по международной таблице) = 4,1868 Дж;

1 БТЕ (британская тепловая единица, по международной таблице) = 1055,06 Дж;

1 БТЕ/фунт·°F = 1 кал/г·°C;

1 БТЕ/фунт·°F = 4,1868 Дж/г·К.

3.3.2 Для всех измерений, за исключением самых точных, выполненных по данному методу, можно использовать округленное значение 4,19 Дж/кал - этого достаточно для точности испытаний, и такое округление позволяет избежать сложностей, связанных с двойным определением калории.

5.1 Удельная теплота, или теплоемкость, вещества - это термодинамическое свойство, определяющее количество энергии, необходимой для требуемого изменения температуры единицы массы данного вещества. Она используется в технических расчетах возможного поведения систем под действием термических нагрузок.

10.1 Точность и систематическая ошибка - в силу сложности процедуры определения удельной теплоемкости использования дорогостоящего оборудования при первоначальной организации процесса не нашлось достаточного количества участников совместной лабораторной программы по определению точности и систематической ошибки данного метода. Если необходимое количество добровольных участников будет набрано, программа будет продолжена позднее.
