Для рельефных символов, предназначенных для машинного чтения непосредственно с карты или с ее оттисков, должны быть использованы цифровые символы одного из следующих печатных шрифтов (см. приложение А):
- OCR-A типоразмеров I и IV по ИСО 1073-1;
- OCR-B типоразмеров I и IV по ИСО 1073-2;
- Фаррингтон 7B в соответствии с приложением B.
Примечание - Для обеспечения совместимости компонентов системы выбор шрифта должен быть согласован партнерами по информационному обмену.
Требования к качеству печати - по ИСО 1831.
Расстояние между средними линиями позиций соседних символов должно составлять (3,63 +/- 0,15) мм.
Максимальная допускаемая высота рельефных символов, измеряемая на их печатной поверхности, с учетом наклона и искажения символов - 4,32 мм.
Рельефная высота печатных поверхностей символов над поверхностью карты, измеряемая от нетисненой поверхности карты до наивысшей точки рельефного символа, указана в таблице 1 для неиспользованных и возвращенных карт.
Для рельефных символов, предназначенных для визуального чтения непосредственно с карты или с ее оттисков, должны быть использованы прописные буквы и цифры печатного шрифта OCR-B типоразмера I по ИСО 1073-2.
Расстояние между средними линиями позиций соседних символов должно составлять (2,54 +/- 0,15) мм.
Рельефная высота печатных поверхностей символов над поверхностью карты, измеряемая от нетисненой поверхности карты до наивысшей точки рельефного символа, указана в таблице 1 для неиспользованных и возвращенных карт.
Таблица 1
В миллиметрах
На карте должны быть отведены два участка для тиснения согласно рисунку 2.
![]() В миллиметрах
и допускаемые отклонения
Зона 1 - участок, предназначенный для идентификационного номера в соответствии с требованиями стандартов серии ИСО/МЭК 7812. Символы на данном участке, а также оттиски с него предназначены как для визуального, так и для машинного чтения.
Зона 2 - участок, предназначенный для идентификационных данных о держателе карты, таких как, например, имя, адрес и другая информация, которая может оказаться необходимой. Он называется "зона имени и адреса". Данные, содержащиеся в этой зоне карты или получаемые с нее в виде оттиска, предназначены только для визуального чтения.
Если технология, используемая для создания выступающих участков на карте, связана с деформацией карты, как, например, механическое тиснение, то следует принимать меры, чтобы такая деформация не ухудшала требуемые характеристики внутренних компонентов, таких как интегральная схема, антенна, соединительные проводники и т.п. Рекомендуется выдерживать расстояние не менее 3 мм между внутренними компонентами и любым деформируемым участком карты.
Зона идентификационного номера предусматривает место для одинарной строки, состоящей из символов, указанных в 6.1, и включает в себя максимум 19 позиций для символов при номинальном шаге семь символов на 25,4 мм (по средним линиям позиций символов).
Фактическое число используемых позиций (рельефных символов) зависит от области применения карты. Расположение рельефных символов и допускаемые отклонения расположения должны соответствовать рисунку 2.
При проектировании новой системы рекомендуется обеспечивать максимальную универсальность использования данной зоны, то есть:
- выравнивать тисненый идентификационный номер по левому краю;
- предусматривать допуски с расчетом на идентификационный номер с максимальной длиной;
- для финансовых областей применения, если есть позиция для символа, рекомендуется оставлять пробел в идентификационном номере между идентификацией эмитента и идентификатором лицевого счета (см. стандарты серии ИСО/МЭК 7812).
Зона имени и адреса предусматривает место для четырех строк, каждая - из 27 символов, указанных в 7.1, при номинальном шаге 10 символов на 25,4 мм (по средним линиям позиций символов). Любую информацию в этой зоне следует наносить как можно дальше от идентификационного номера.
Расположение рельефных символов и допускаемые отклонения расположения должны соответствовать рисунку 2.
Предостережение - Эмитенты, стремящиеся разместить в зоне имени и адреса четыре строки, должны знать, что документы, получаемые в виде оттисков с их карт, могут быть не приняты средой обмена из-за требований к чистому участку (при оптическом распознавании символов) у считывающей аппаратуры некоторых типов.
Примечание - Нет необходимости выравнивать по левому краю первый символ в зоне 2. Однако использование 27 позиций символов основано на расстоянии 7,65 мм до кромки карты, как показано на рисунке 2.
(справочное)
![]() Рисунок A.1 - OCR-A
![]() Рисунок A.2 - OCR-B
![]() Рисунок A.3 - Фаррингтон 7B
(обязательное)
К ПЕЧАТИ ДЛЯ ШРИФТА ФАРРИНГТОН 7B
B.1 Набор символов
Шрифт Фаррингтон 7B состоит из цифровых символов от 0 до 9 включительно.
B.2 Размеры оттисков символов и допускаемые отклонения
Оттиски символов представлены на рисунках B.1 - B.10. Общие для всех символов размеры оттисков и допускаемые отклонения приведены в таблице B.1. Символы, изображенные на рисунках, представляют собой оттиски на документе, а рельефные символы не обязательно должны им соответствовать.
![]() В миллиметрах
![]() В миллиметрах
В миллиметрах
Рисунок B.2 - Оттиски шрифта Фаррингтон 7B: цифра 2
![]() В миллиметрах
В миллиметрах
Рисунок B.3 - Оттиски шрифта Фаррингтон 7B: цифра 3
![]() В миллиметрах
Рисунок B.4 - Оттиски шрифта Фаррингтон 7B: цифра 4
![]() В миллиметрах
В миллиметрах
Рисунок B.5 - Оттиски шрифта Фаррингтон 7B: цифра 5
![]() В миллиметрах
В миллиметрах
Рисунок B.6 - Оттиски шрифта Фаррингтон 7B: цифра 6
![]() В миллиметрах
Рисунок B.7 - Оттиски шрифта Фаррингтон 7B: цифра 7
![]() В миллиметрах
В миллиметрах

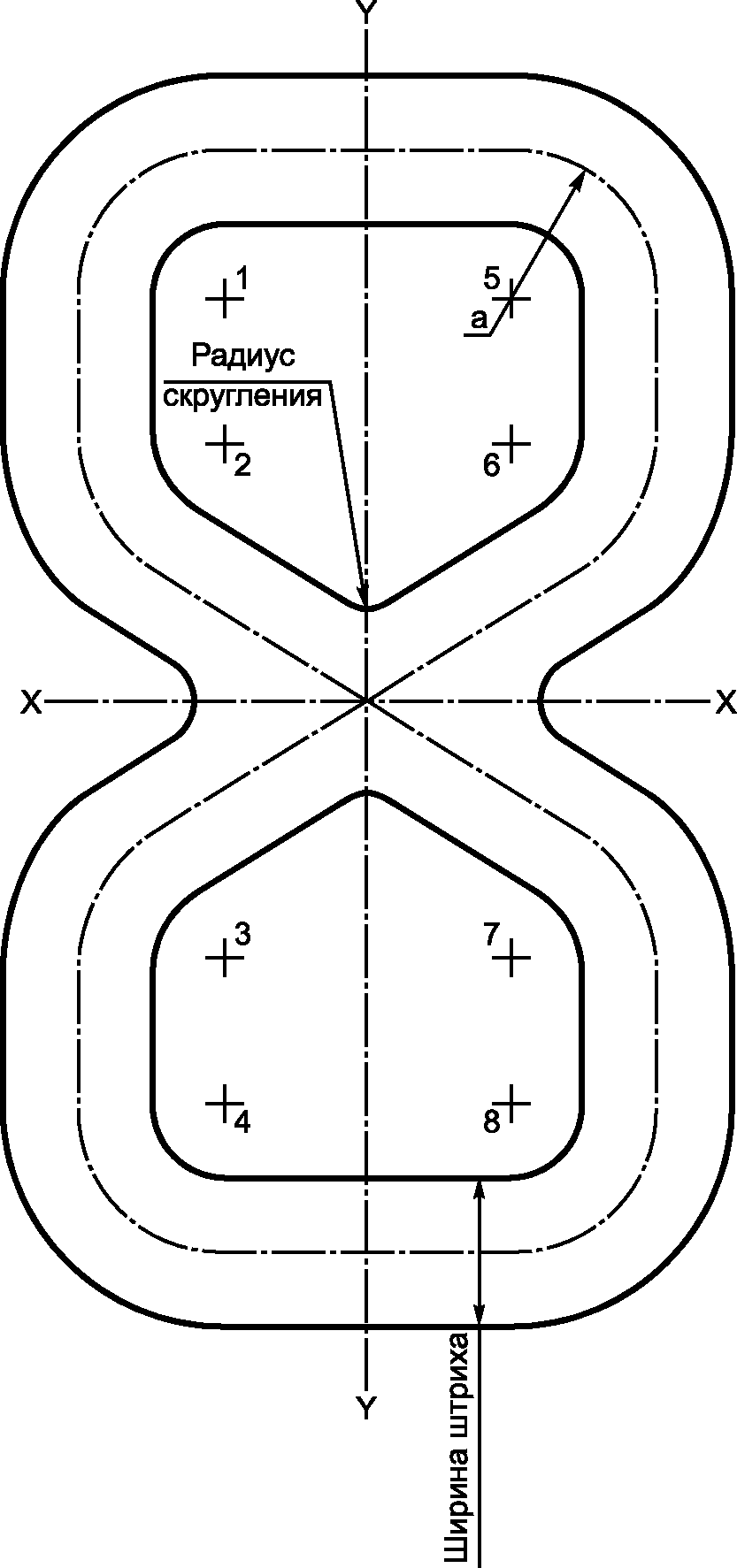

Рисунок B.8 - Оттиски шрифта Фаррингтон 7B: цифра 8
![]() В миллиметрах
В миллиметрах
Рисунок B.9 - Оттиски шрифта Фаррингтон 7B: цифра 9
![]() В миллиметрах
В миллиметрах
Таблица B.1
В миллиметрах
B.3 Шаг символов по строке и выравнивание
Шаг символов по строке и выравнивание должны соответствовать таблице B.2.
Таблица B.2
Шаг символов по строке и выравнивание
B.4 Характеристики печати оттисков на бланках (см. ИСО 1831)
B.4.1 Оптическая плотность краски
Для оптимального качества оптическая плотность слоя краски оттиска символа должна быть такой, чтобы коэффициент отражения символа был не более 20% среднего коэффициента отражения бланка, на котором напечатан символ. В наихудшем случае оптическая плотность слоя краски оттиска символа должна быть такой, чтобы коэффициент отражения символа был не более 60% среднего коэффициента отражения документа, на котором напечатан символ.
Коэффициент отражения измеряют при угле освещения 45° и угле восприятия отраженного света 90° к поверхности бланка с использованием апертуры, позволяющей провести измерение на участке документа площадью 0,20 мм2.
Исключениями для данного требования являются допускаемые непропечатки и посторонние метки согласно определениям, приведенным в B.4.2 и B.4.3 соответственно.
B.4.2 Непропечатки
Непропечатка - любой участок в пределах максимальной допускаемой ширины штриха оттиска символа, где коэффициент отражения более 60% среднего коэффициента отражения документа, на котором символ напечатан. Непропечатки допустимы, если они не выходят за пределы круга диаметром 0,25 мм, расстояние между центрами непропечаток составляет не менее 0,71 мм, а результирующая минимальная эффективная ширина штриха - не менее 0,20 мм. Непропечатки, не соответствующие данному требованию, не допускаются.
Посторонняя метка - любая метка в пределах печатного или чистого участка (не находящаяся внутри границ оттиска символа), коэффициент отражения которой менее 60% среднего коэффициента отражения документа, на котором появилась метка. Посторонние метки допустимы, если они не выходят за пределы круга диаметром 0,25 мм и расстояние между центрами меток не менее 0,71 мм. Посторонние метки, не соответствующие данному требованию, не допускаются.
B.4.4 Нанесение оттиска
Деформация поверхности бланка, возникающая в результате нанесения оттиска, не должна быть более 0,13 мм.
(справочное)
Метод испытания, приведенный в настоящем приложении, будет пересмотрен при издании очередной версии ИСО/МЭК 10373-1.
C.1 Область применения
Цель данного испытания - помочь определить карты, которые могут не подходить для тиснения (см. ИСО/МЭК 7811-1).
C.2 Средства испытания

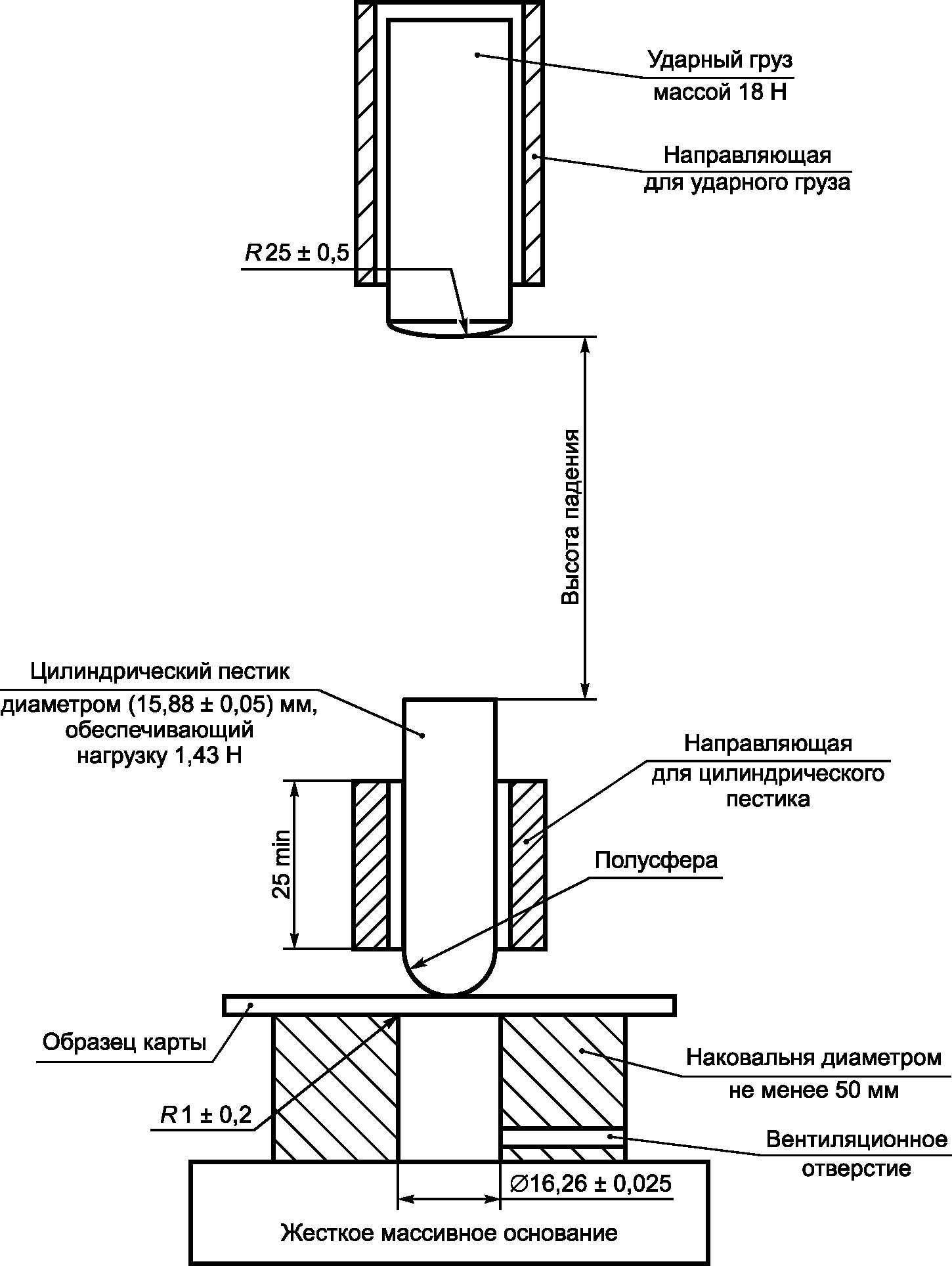

Ударная установка изображена на рисунке C.1 и включает в себя следующее:
a) опору для карты в виде наковальни, изготовленной из стали и установленной на жестком массивном основании. В нижней части наковальни предусмотрено вентиляционное отверстие диаметром не менее 5 мм для выхода воздуха во время удара;
b) стальной цилиндрический пестик, удерживаемый в направляющем приспособлении;
c) ударный груз из стали, удерживаемый в направляющем приспособлении силой трения не более 0,45 Н;
d) части установки, соприкасающиеся с картой, должны иметь твердость Rc = 50 - 55 (Hv = 513 - 595, Hb = 481 - 560) и шероховатость поверхности Ra = (0,2 +/- 0,06) мкм по ИСО 3274;
e) средство измерений с ценой деления 0,01 мм и площадью измерительных поверхностей не менее 50 мм2 для измерения высоты деформации карты.
![]() на пригодность к тиснению
C.3 Порядок проведения испытания
Перед испытанием образцы карт выдерживают в нормальных климатических условиях по ИСО/МЭК 10373-1 в течение 24 ч. Испытание проводят в нормальных климатических условиях по ИСО/МЭК 10373-1.
Используя средство измерения высоты деформации, измеряют толщину испытуемой карты в зоне, где будет проходить испытание ударом.
Примечание - Присутствие на картах таких элементов, как интегральные схемы, панели для подписи, магнитные полосы и т.п., рядом с зоной удара может исказить результаты испытания.
Предостережение - При работе ударной установки необходимо соблюдать осторожность, чтобы избежать травмирования. Для защиты глаз рекомендуется использовать защитные очки. Пальцы и руки следует держать подальше от зоны удара.
Испытуемую карту помещают под цилиндрический пестик, соблюдая расстояние не менее 20 мм между осевой линией пестика и любой кромкой карты или зоной предыдущего удара. Поднимают ударный груз на высоту, указанную в базовом стандарте. Отпускают груз, который падает на цилиндрический пестик, опирающийся на образец карты. Осматривают зону удара для обнаружения трещин; они обычно возникают по краю ямки. Для определения, появляются трещины или нет, испытанию на удар подвергают не менее двух участков карты.
Испытуемую карту помещают на ровную жесткую поверхность деформированной стороной вверх и прикладывают усилие (4,5 +/- 0,5) Н к верхней точке области деформации, чтобы заставить карту выпрямиться на жесткой поверхности.
Используя средство измерений, измеряют высоту деформации относительно поверхности карты.
C.4 Правила оформления результатов испытания
В протоколе испытаний должны быть указаны: высота падения, высота деформации, наличие/отсутствие трещин.
(обязательное)
ТИСНЕНИЕ И БЕСКОНТАКТНЫЕ КАРТЫ НА ИНТЕГРАЛЬНЫХ СХЕМАХ
D.1 Область применения
Цель настоящего приложения - задать минимальные требования к расположению тиснения на бесконтактных картах с интегральными схемами формата ID-1 по ИСО/МЭК 7810, позволяющие избежать повреждения антенны и IC-компонентов внутри тела карты при деформировании материала карты, если будет применен метод тиснения.
Если рельефные символы формируют путем добавления материала к поверхности карты без механического воздействия на тело карты и деформации, то установленные ниже ограничения не применяют.
D.2 Нормативные ссылки
В настоящем приложении использованы нормативные ссылки на следующие стандарты. Для датированных ссылок следует использовать только указанное издание, для недатированных ссылок следует использовать последнее издание указанного документа, включая все поправки.
ISO/IEC 7811-9, Identification cards - Recording technique - Part 9: Tactile identifier mark (Идентификационные карты. Тактильный идентификатор)
ISO/IEC 14443-1 <*>, Identification cards - Contactless integrated circuit cards - Proximity cards - Part 1: Physical characteristics (Идентификационные карты. Карты на интегральных схемах бесконтактные. Карты близкого действия. Часть 1. Физические характеристики)
ISO/IEC 15693-1 <*>, Identification cards - Contactless integrated circuit cards - Vicinity cards - Part 1: Physical characteristics (Идентификационные карты. Карты на интегральных схемах бесконтактные. Карты удаленного действия. Часть 1. Физические характеристики)
--------------------------------
D.3 Зона тиснения
Если карта формата ID-1 содержит антенну класса 2 по ИСО/МЭК 14443-1, то зона, внутри которой находится антенна класса 2, как установлено в ИСО/МЭК 14443-1 (приложение А), должна располагаться вне зоны тиснения, определенной в ИСО/МЭК 7811-1 и ИСО/МЭК 7811-9. Независимо от типа антенны (например, антенна, используемая для изготовления карт по ИСО/МЭК 14443-1, ИСО/МЭК 15693-1), если ее расположение совпадает с зоной тиснения, следует принимать меры, благодаря которым возможное в дальнейшем применение тиснения в этой зоне не окажет отрицательного влияния на характеристики антенны.
(справочное)
СТАНДАРТОВ НАЦИОНАЛЬНЫМ И МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
