"ГОСТ Р 57511-2017. Национальный стандарт Российской Федерации. Поковки и штамповки из алюминиевых сплавов. Термины и определения дефектов"
(утв. и введен в действие Приказом Росстандарта от 29.06.2017 N 599-ст)

ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: алфавитный указатель терминов не является приложением Б.

Термин	Определение	Эскиз
1 Дефекты, обнаруживаемые при контроле макро- и микроструктуры

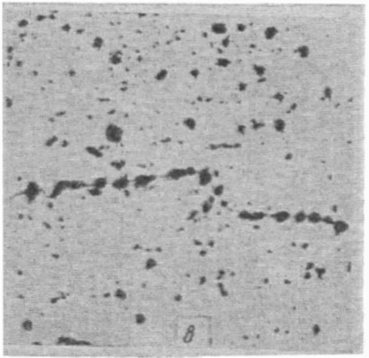

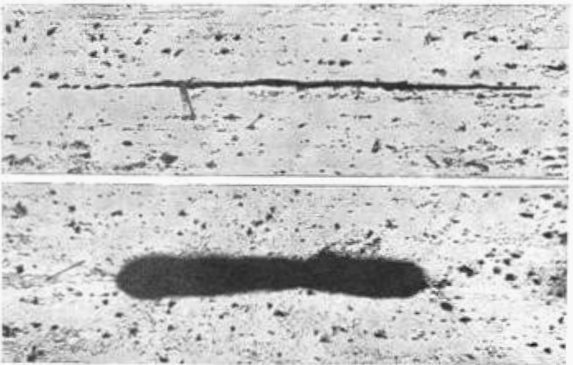

1 Включения неметаллические de Nichtmetallische einschluesse en Nonmetallic inclusions	Дефект в виде единичных или множественных скоплений частиц, представляющих собой пленки окислов алюминия или шпинели и имеющих в изломе цвет от светло-желтого до темного

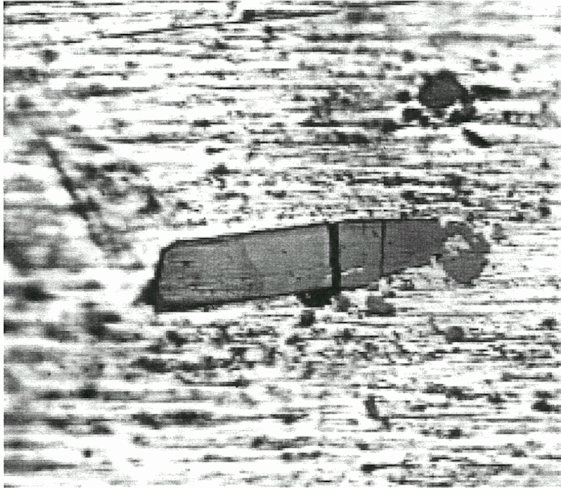

2 Интерметаллиды de Intermetallische verbindungen en Intermetallics	Дефект в виде кристаллов тугоплавких химических соединений легирующих компонентов или примесей с алюминием, имеющих игольчатую, пластинчатую или многогранную формы

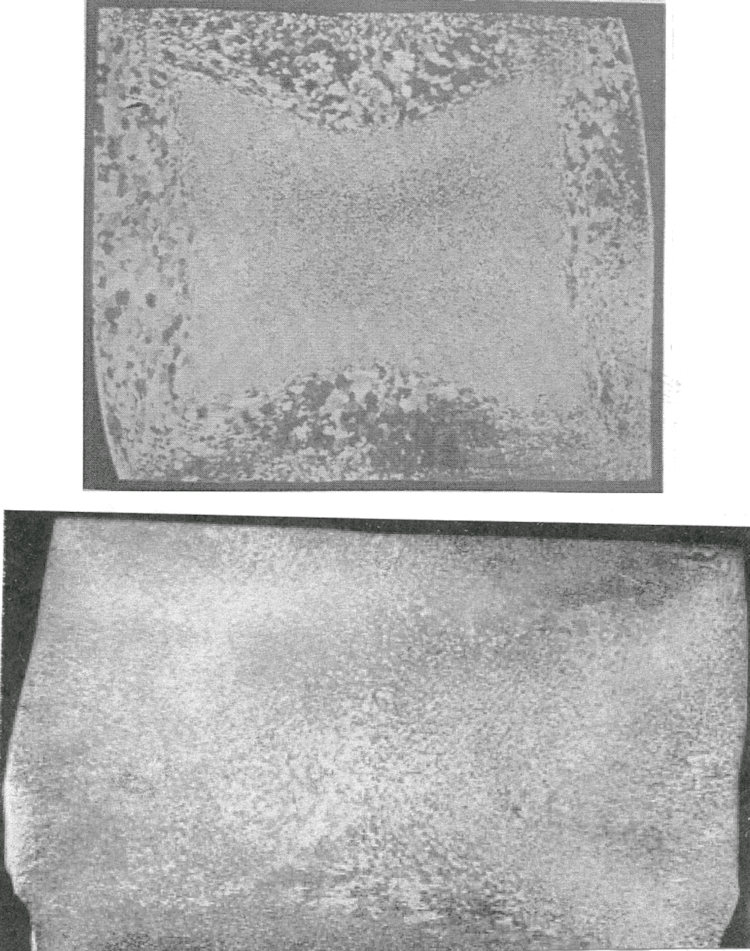

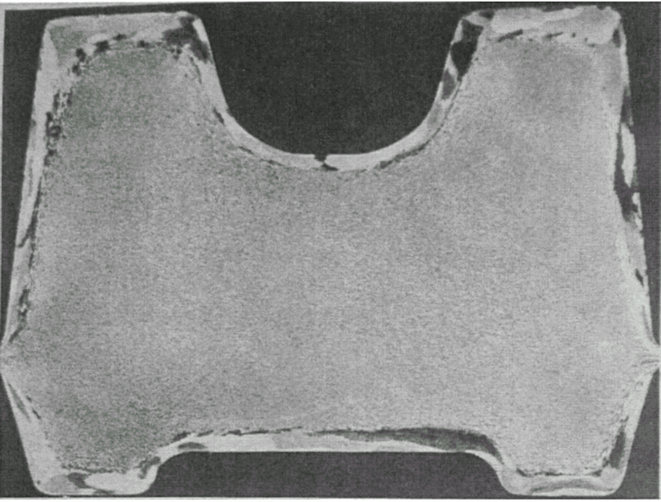

3 Крупнокристаллический ободок de Grobkristallinischer reifen en Coarsed-grain zone	Дефект в виде зоны с крупнокристаллической структурой переменной толщины, расположенной вдоль поверхности полуфабриката
4 Наплывы ликвационные de Liquation auswuchs en Liquation beads	Дефект в поверхностном слое в виде участков или полос повышенной травимости поверхности штамповок и поковок из-за скопления ликватов	Приложение А
5 Пористость подкорковая de Unteraussenhaunt porositaet en Subsurface porosity	Дефект в виде микронесплошностей в подповерхностных слоях изделия не имеющий признаков пережога	Приложение А

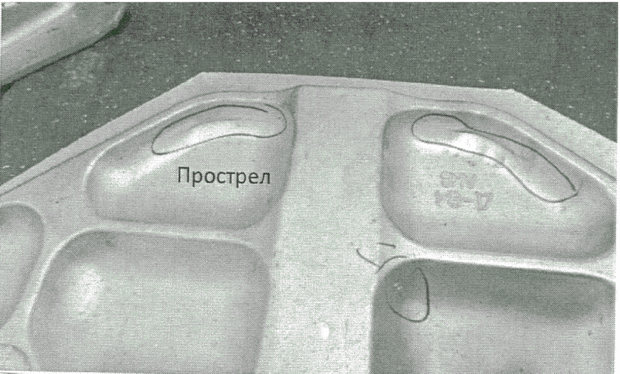

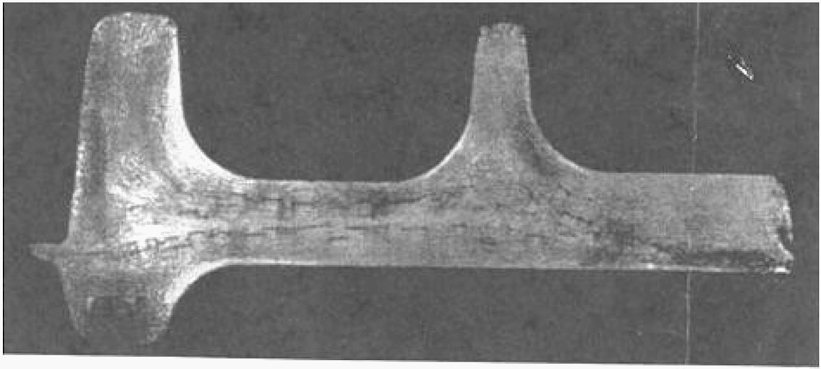

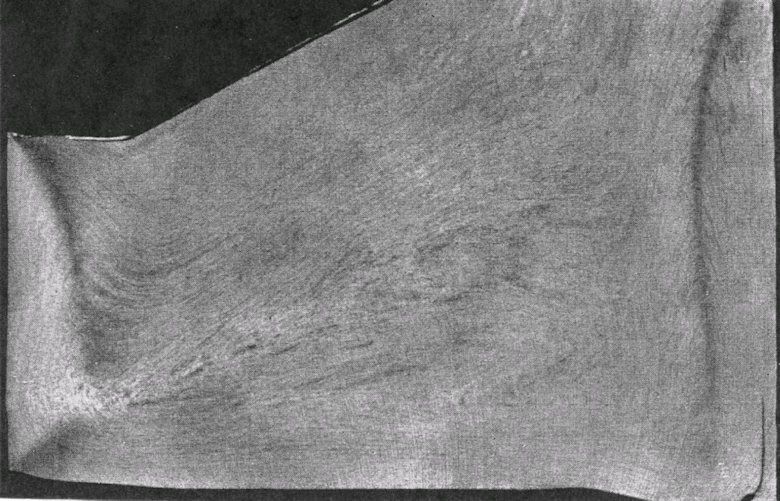

6 Прострел de Durchschuss en Perforating	Дефект структуры металла, выраженный в резком изгибе направления волокна вдоль контура штамповки, с проникновением наружных слоев под основание контурных ребер или бобышек с внутренней стороны с образованием завихрений, направленных в сторону тормозной площадки	Приложение А

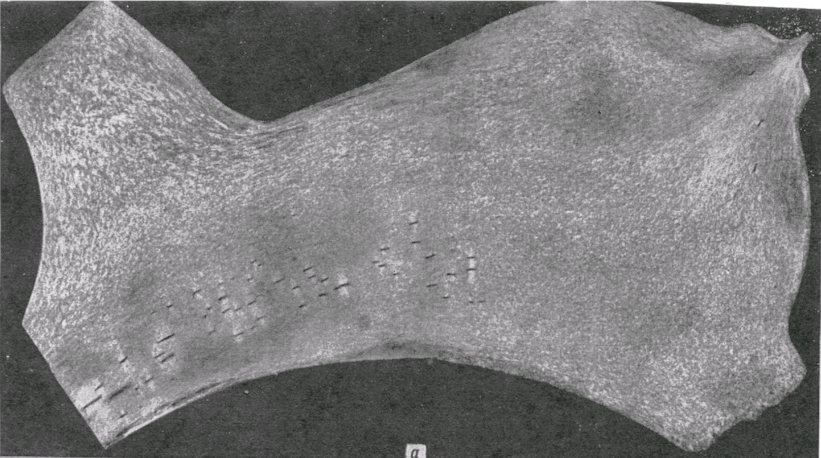

7 Расслоения в виде макронесплошности de Entmueschung - makroinhomogenitat en Laminations in form macro lack of adhesion	Дефект в виде отдельных штрихов в зоне, имеющей сильно вытянутую волокнистую структуру в направлении течения металла	Приложение А
8 Расслоения в виде микронесплошности de Entmueschung - mikroinhomogenitat en Laminations in form micro lack of adhesion	Дефект в виде тонких штрихов, который состоит из отдельных участков, разъединенных неповрежденным металлом, расположенных в направлении деформации	Приложение А

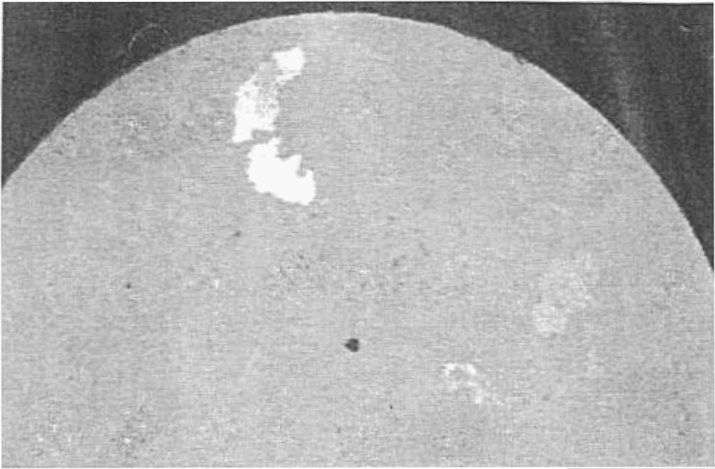

9 Светловины de Helle kristalle en Light-toned crystals	Дефект внутреннего строения в изделии в виде более светлых пятен относительно основного поля макроструктуры	Приложение А
10 Структура неоднородная de Mischgefuege en Heterogene structure	Дефект в виде зоны с разной величиной зерна по сечению изделия с четкими линиями разграничения между ними
11 Трещины внутренние de Inneren rise en Internal cracks	Дефект в виде внутренних глубоких разрывов металла, не выходящих на поверхность деформируемого изделия
12 Утяжина de Einsackstelle en Shrinkage depression	Дефект несплошности структуры в виде единичных линий в направлении течения металла с четкими границами разделения потоков	Приложение А
2 Дефекты поверхности
13 Вмятина de Beule en Dent	Дефект в виде углублений без сдвига металла произвольной формы с ровными кромками	Приложение А
14 Забоина de Vertiefung en Dent	Дефект в виде углублений или выступов со сдвигом металла	Приложение А
15 Зажим de Einklemmfarrichtung en Clamp	Дефект в виде несплошности на поверхности штамповки с четкой линией разграничения металла по направлению приложения деформации
16 Заков de Ueberlappung en Forging fold	Дефект в виде несплошности на поверхности поковки с четкой линией разграничения металла по направлению приложения деформации или контура бойка	Приложение А
17 Зарез de Gesenkschmieden stueekestich en Forging gouge	Дефект в виде следов механической обработки на операции обрезки облоя	Приложение А

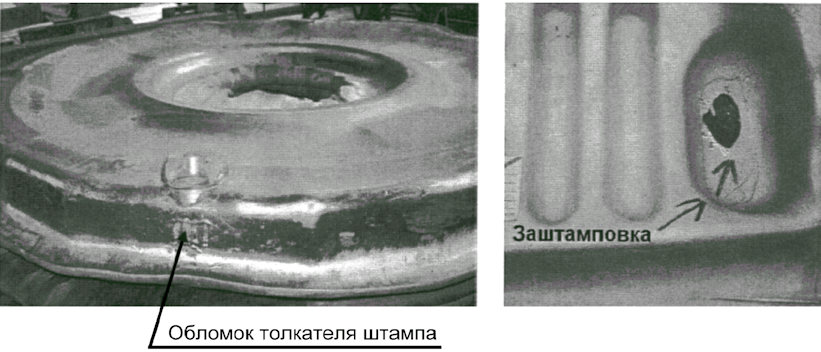

18 Заштамповка посторонних предметов de Abstempelung fremd ding en Penetration in forging contamination	Дефект в виде отпечатка, рельефа от посторонних металлических и неметаллических предметов	Приложение А
19 Неоформление изделия de Nichtausstattung ezzeugnis en No-mounting product	Дефект в виде отсутствия на штамповке отпечатка от поверхности штампа	Приложение А
20 Надир de Abschuerfung en Scuff	Дефект несплошности металла в виде множественных игольчатых выступов по линии течения поверхностных слоев металла	Приложение А
21 Потертость de Aufritt en Scuffing	Дефект в виде пятен с потемнением поверхности от светло-серого до темного с возможным изменением шероховатости поверхности	Приложение А
22 Пузыри de Blasen en Blowholes	Дефект в виде вздутий правильной или неправильной формы	Приложение А
23 Пятна коррозионные de Korrosionsflecken en Corrosion stains	Дефект в виде пятен произвольной формы темного или белого цвета, появление шероховатой поверхности с налетом пыли белого или светло-серого цвета. Подтверждается с применением химических реагентов	Приложение А
24 Раковина de Blase en Cavity	Дефект в виде небольших углублений правильной формы с округлыми или притупленными краями	Приложение А
25 Растрав поверхности de Oberflachlichanaetzenung en Surface etching	Дефект в виде микроскопической пористости, образующейся по границам зерен	Приложение А
26 Трещина de Einriss en Crack	Дефект в виде разрыва металла с ломанной или прерывистой линией разрыва, с глубоким проникновением внутрь, с острыми кромками на поверхности разрыва
27 Трещины поверхностные de risse en Surface cracks	Дефект в виде одиночных или сетки разрывов металла на поверхности штамповки или поковки	Приложение А
28 Царапина de Kraetzer en Scratch	Дефект в виде узких неглубоких протяженных углублений с острыми кромками	Приложение А
3 Дефекты закалки
29 Пережог de Verbrennung en Overburning	Дефект в виде темных пятен произвольной формы на поверхности, представляющий собой деформированный поверхностный слой металла, который не имеет прочной связи с основным материалом
30 Пятна закалочные de  en Hardening stains	Дефект в виде подтеков разного цвета неправильной формы на поверхности изделия после закалки	Приложение А
31 Трещины закалочные de  en Hardening cracks	Дефект в виде разрывов металла вытянутой формы и произвольной ориентации, как правило, в заготовках, имеющих перепады сечений
4 Дефекты геометрии

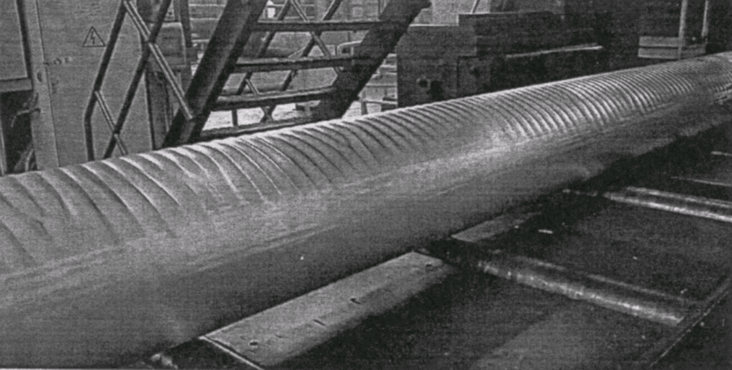

32 Гофра de Riffeln en Ruffle	Дефект в виде волнообразных складок на поверхности штамповки типа стакана	Приложение А
33 Кривизна de Kruemmung en Bowing	Дефект формы в виде изгиба поковки или штамповки по одной или нескольким линиям в одной плоскости
34 Недоштамповка de Nicht vor schmiedung en Under-forging	Дефект в виде отклонения размеров в вертикальной плоскости между поверхностями верхнего и нижнего штампов	h1 > h2 Отклонение толщины штамповки от заданной, схема (h1 - полученная толщина, h2 - заданная толщина)

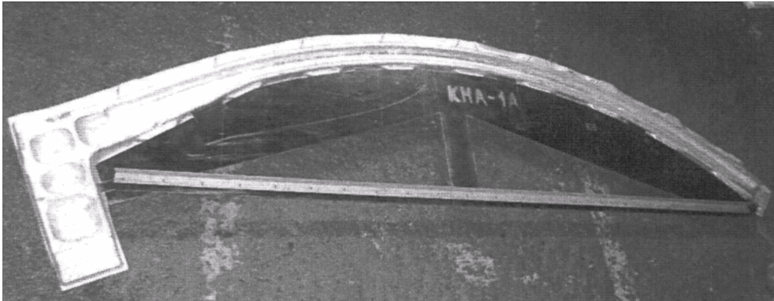

35 Саблевидность de Saebelformichkeit en Camber	Дефект в виде отклонения формы штамповки или поковки от заданной кривой в плоскости разъема	Приложение А
36 Скрутка de Verwindung en Kink	Дефект формы в виде изгиба поковки или штамповки с поворотом по одной или нескольким осям	Приложение А
37 Смещение de Verschiebung en Offset	Дефект формы в виде перемещения одной половины штамповки относительно другой половины штамповки в плоскости разъема штампа	Приложение А

включения неметаллические	1
вмятина	13
гофра	32
забоина	14
зажим	15
заков	16
зарез	17
заштамповка посторонних предметов	18
интерметаллиды	2
кривизна	33
крупнокристаллический ободок	3
надир	20
наплывы ликвационные	4
недоштамповка	34
неоформление изделия	19
пережог	29
пористость подкорковая	5
потертость	21
прострел	6
пузыри	22
пятна закалочные	30
пятна коррозионные	23
раковина	24
расслоения в виде макронесплошности	7
расслоения в виде микронесплошности	8
растрав поверхности	25
саблевидность	35
светловины	9
скрутка	36
смещение	37
структура неоднородная	10
трещина	26
трещины внутренние	11
трещины закалочные	31
трещины поверхностные	27
утяжина	12
царапина	28

УДК 669.715-13:006.72	ОКС 77.150.10
Ключевые слова: сплавы алюминиевые, поковки, штамповки, термины и определения дефектов
