Примечание - Как правило, ротор таких размеров называют большим ротором.
Допускается использовать малый ротор, если вязкость высокая. Малый ротор имеет такие же размеры, как у большого ротора, за исключением диаметра, который должен быть (30,48 +/- 0,03) мм. Результаты, полученные с использованием малого ротора, не совпадают с результатами, полученными с использованием большого ротора.

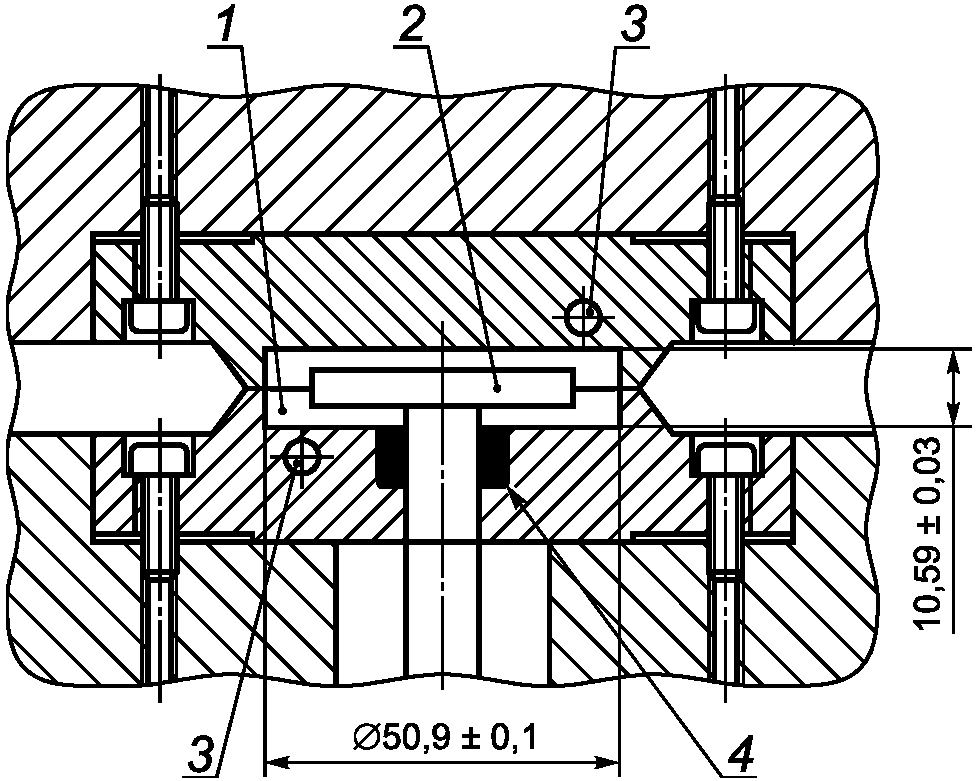

Камеру образуют две полуформы из недеформируемой закаленной стали без покрытия минимальной твердостью по Роквеллу 60 HRC (см. ИСО 6508-1). Размеры камеры приведены на рисунке 1 и должны измеряться по наиболее выступающим поверхностям. Для хорошей теплопередачи предпочтительно, чтобы каждая полуформа была изготовлена только из одной стальной заготовки. Для предотвращения проскальзывания плоские поверхности полуформы должны иметь радиальные V-образные канавки, располагаемые с интервалом 20°. Канавки должны располагаться между двумя окружностями: на верхней полуформе наружной окружности диаметром 47 мм до внутренней окружности диаметром 7 мм на нижней полуформе в пределах 1,5 мм от отверстия.

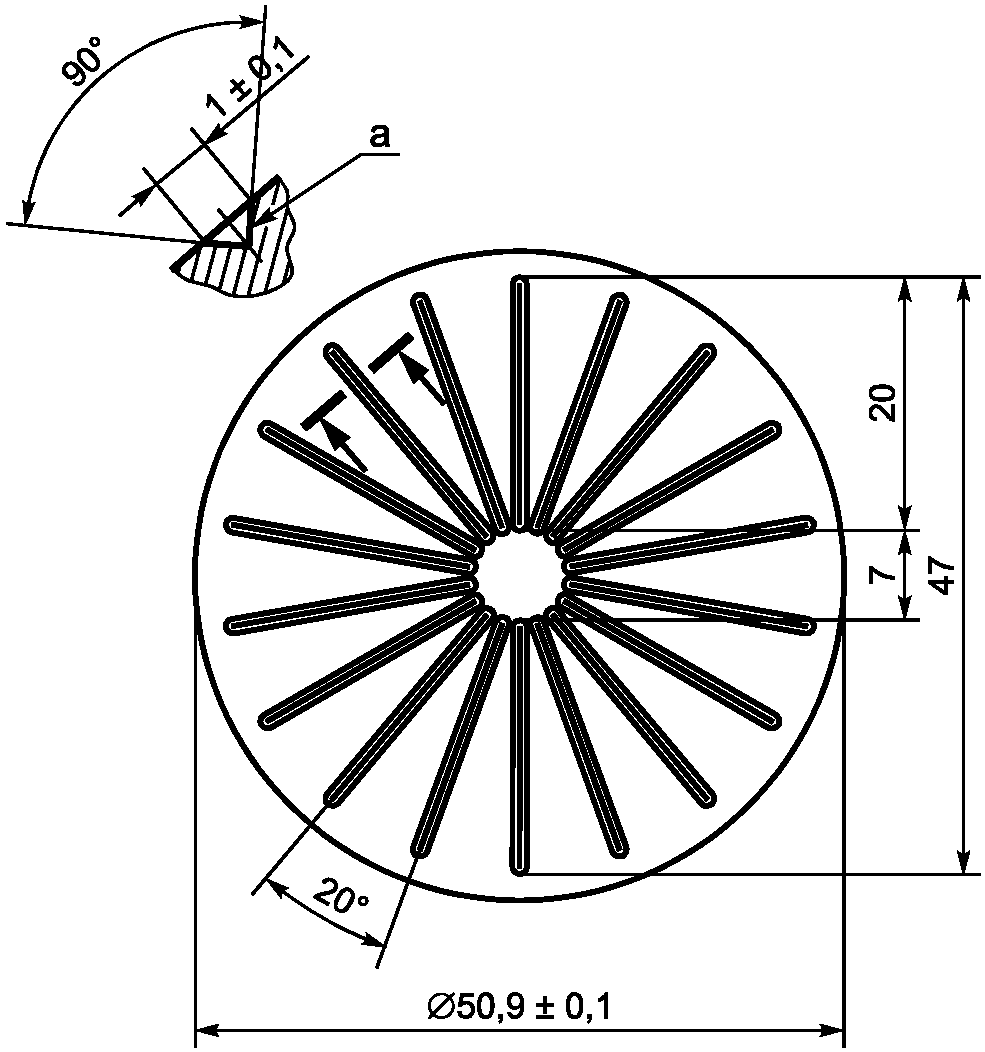

Каждая канавка шириной (1,0 +/- 0,1) мм должна образовывать на поверхности полуформы угол 90° с биссектрисой угла, перпендикулярной к поверхности (см. рисунок 2).
![]() --------------------------------
<a> Поперечное сечение канавки.
Рисунок 2 - Полуформа с радиальными V-образными канавками
Ротор должен быть изготовлен из недеформирующейся закаленной стали без покрытия минимальной твердостью по Роквеллу 60 HRC. Поверхности ротора должны иметь канавки прямоугольного сечения шириной (0,80 +/- 0,02) мм, равномерной глубиной (0,30 +/- 0,05) мм, с расстоянием друг от друга (1,60 +/- 0,04) мм (между центральными осями). Плоские поверхности ротора должны иметь два набора таких канавок под прямым углом друг к другу (см. рисунок 3). По краю ротора должны быть вертикальные пазы таких же размеров. Большой ротор должен иметь 75 вертикальных пазов, малый ротор - 60. Ротор должен быть закреплен под прямым углом на валу диаметром (10 +/- 1) мм и иметь такую длину, чтобы в закрытой камере зазор над ротором не отличался от зазора под ним более чем на 0,25 мм. Вал ротора должен быть закреплен на шпинделе, при вращении ротор не должен касаться стенок камеры полуформ. Зазор в отверстии, через которое вал ротора входит в камеру, должен быть минимальным, чтобы испытуемый материал не вытекал из камеры. В качестве уплотнения в этой точке можно использовать изоляционную втулку, уплотнительное кольцо круглого сечения или другое уплотнительное устройство.
Эксцентричность или биение ротора при вращении в вискозиметре не должно превышать 0,1 мм.
Угловая скорость вращения ротора должна быть (0,209 +/- 0,002) рад/с [(2,00 +/- 0,02) об/мин].
![]() --------------------------------
<a> Радиус скругления кромки канавки должен быть не более 0,1 мм.
Полуформы устанавливают на плиты или образуют часть этих плит, оборудованных нагревательным устройством, способным поддерживать температуру плит и полуформ в пределах +/- 0,5 °C температуры испытания. После введения испытуемого образца нагревательное устройство должно за 4 мин доводить температуру полуформ до температуры испытания с точностью до +/- 0,5 °C.
Примечание - Более старые аппараты могут не соответствовать таким требованиям и могут давать менее воспроизводимые результаты.
4.5.1 Температуру испытания определяют как равновесную температуру закрытых полуформ с ротором в пустой камере и измеряют с использованием двух измерительных зондов, которые можно вставить в пазы, как показано на рисунке 4. Измерительные зонды также используют для проверки температуры испытуемого образца по 7.2.
4.5.2 Для контроля подачи тепла к полуформам для измерения температуры в каждой полуформе должен быть датчик температуры. Расположение датчика должно обеспечивать наилучший тепловой контакт с полуформами, т.е. должны быть исключены тепловые зазоры и другое тепловое сопротивление. Оси датчиков должны быть на расстоянии от 3 до 5 мм от рабочей поверхности полуформ и от 15 до 20 мм - от оси вращения ротора (см. рисунок 1).
4.5.3 Измерительные зонды термопар и датчики температуры должны быть способны показывать температуру с точностью до +/- 0,25 °C.

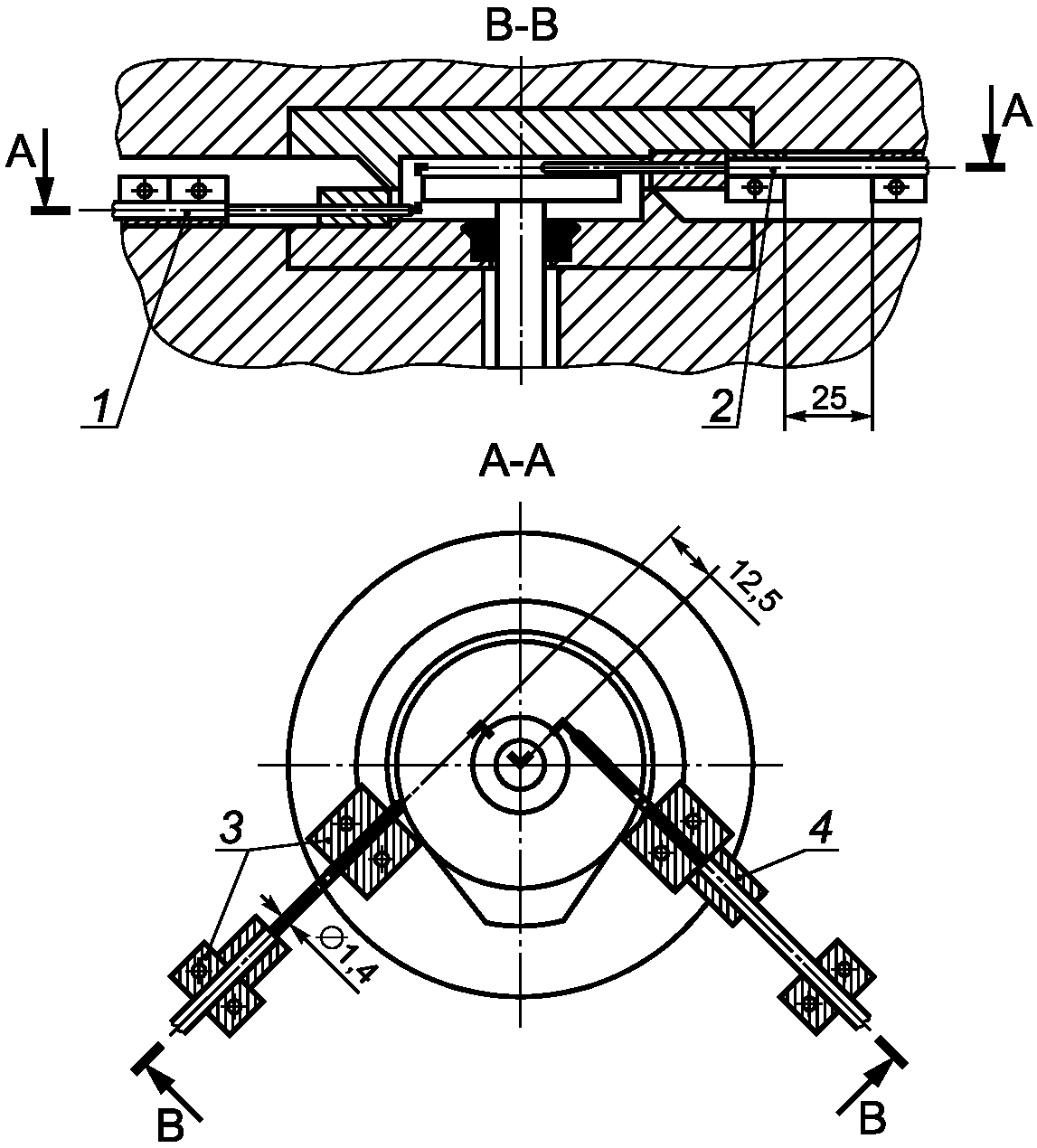

![]() 1 - удаленный измерительный зонд; 2 - вставляемый
измерительный зонд; 3 - стопоры, присоединенные к аппарату;
4 - стопор, присоединенный к измерительному зонду
Полуформы закрывают и удерживают в закрытом положении с использованием гидравлического, пневматического или механического устройства. Во время испытания следует поддерживать усилие смыкания полуформ (11,5 +/- 0,5) кН.
При испытаниях каучуков с высокой вязкостью может потребоваться большее усилие смыкания полуформ. В таких случаях не менее чем за 10 с перед включением вискозиметра снижают усилие до (11,5 +/- 0,5) кН и поддерживают на этом уровне в течение всего испытания.
Правильность закрывания испытательной камеры проверяют, помещая между полуформами мягкую папиросную бумагу толщиной не более 0,04 мм, на которой после смыкания полуформ должен быть равномерный отпечаток постоянной интенсивности. Неравномерный отпечаток указывает на неправильную регулировку систем закрытия полуформ, изношенные или неисправные смыкаемые поверхности или смещение полуформ. Любая из этих причин может привести к вытеканию образца из камеры и ошибочным результатам.
Крутящий момент, необходимый для вращения ротора, регистрируется или отображается на линейной шкале, градуированной в единицах вязкости по Муни. При холостой работе вискозиметра показание устройства должно быть равно нулю и при приложении крутящего момента (8,30 +/- 0,02) Нм к валу ротора должно быть равно (100,0 +/- 0,5). Таким образом, крутящий момент 0,083 Нм эквивалентен одной единице вязкости по Муни. Шкала должна быть градуирована с делениями по 0,5 единиц вязкости по Муни. Отклонение от нуля должно быть менее +/- 0,5 единиц вязкости по Муни при работе вискозиметра с установленным ротором и сомкнутыми пустыми полуформами.
Если вискозиметр снабжен пружиной для извлечения ротора, калибровку нуля проводят при открытых полуформах, чтобы ротор не прижимался к верхней полуформе.
Вискозиметр должен быть откалиброван во время работы при температуре испытания. Подходящий способ калибровки большинства вискозиметров следующий.
Значение шкалы 100 единиц вязкости по Муни калибруют, используя сертифицированные грузы, соединенные с ротором гибким проводом. Во время калибровки ротор должен вращаться со скоростью 0,209 рад/с при заданной температуре испытания в сомкнутых полуформах.
Примечание - Для проверки линейности шкалы можно использовать вспомогательные грузы для получения показаний шкалы 25, 50 и 75 единиц вязкости по Муни соответственно. Можно использовать образец бутилкаучука сертифицированной вязкости по Муни для проверки правильности работы аппарата. Измерения можно проводить при температуре 100 °C или 125 °C в течение 8 мин.
Испытуемый образец каучуков готовят по ИСО 1795 и соответствующему стандарту на каучук. Для проверки качества резиновых смесей испытуемый образец отбирают из смеси, полученной по ИСО 2393 и соответствующему стандарту на резину.
Испытуемый образец перед испытанием выдерживают при стандартной лабораторной температуре (см. ИСО 23529) не менее 30 мин. Испытание проводят не позднее чем через 24 ч после гомогенизации образца.
Вязкость по Муни зависит от способа подготовки каучука и условий хранения. Поэтому следует строго соблюдать процедуру, установленную в методах оценки конкретного каучука.
Испытуемый образец должен состоять из двух дисков диаметром приблизительно 50 мм, толщиной приблизительно 6 мм, достаточной для полного заполнения камеры полуформ вискозиметра. Диски должны содержать как можно меньше воздуха и раковин, которые могут захватывать воздух с ротора и поверхностей полуформ. Прокалывают или прорезают в центре одного из дисков отверстие для того, чтобы вал ротора можно было вставить в это отверстие.
6.1 Внутренние диаметры и радиусы изгиба
Испытание проводят при температуре (100,0 +/- 0,5) °C в течение 4 мин, если в соответствующем стандарте на каучук нет других указаний.
7.1 Нагревают полуформы и ротор до температуры испытания и дают им достичь равновесного состояния. Открывают полуформы, вставляют вал ротора в отверстие проколотого диска испытуемого образца и помещают ротор в вискозиметр. Помещают непроколотый диск испытуемого образца по центру ротора и как можно быстрее закрывают полуформы.
Примечание - Для облегчения удаления после испытания маловязких или липких материалов можно между каучуком и поверхностями полуформ поместить термостойкую пленку, например из сложного полиэфира толщиной от 0,02 до 0,03 мм. Использование такой пленки может повлиять на результаты испытаний (см. приложение B).
7.2 Отмечают время закрытия полуформ и предварительного нагревания каучука в течение 1 мин. Запускают вращение ротора; время испытания должно быть в соответствии с разделом 6. Если вязкость не регистрируется непрерывно, наблюдают шкалу в течение 30-секундного интервала до указанного времени считывания и регистрируют минимальное значение вязкости с точностью до 0,5 единиц. При контроле качества снимают показания с интервалом 5 с в диапазоне +/- 1 мин от указанного времени. Строят гладкую кривую через точки минимумов периодических колебаний или через все точки, если колебания отсутствуют. В качестве вязкости используют значение в точке, где кривая проходит через заданное время. При использовании регистрирующего устройства определяют вязкость по кривой таким же образом, как указано для построенной кривой.
Для проверки соответствия температуры образца заданному значению во время испытания в образец можно вставлять два измерительных зонда термопар, как показано на рисунке 4. Во время предварительного испытания с образцом останавливают ротор через 3,5 мин, сразу же после остановки вращения вставляют два измерительных зонда и через 4 мин считывают два средних значения температуры испытуемого образца. Допуск на температуру составляет +/- 1,0 °C.
Температурные градиенты в испытуемом образце и скорость теплопередачи для разных вискозиметров различаются, в особенности при использовании разных видов нагревания. Можно ожидать, что значения, полученные с использованием разных вискозиметров, будут более сопоставимыми после достижения каучуком температуры испытания. Как правило, это условие достигается в течение 10 мин после закрытия полуформ.
Результаты типового испытания регистрируют в следующем формате:
50 ML (1 + 4) 100 °C, (1)
где 50 M - вязкость, единицы по Муни;
L - указывает на использование большого ротора (S указывает на использование малого ротора);
1 - время предварительного нагрева до запуска ротора, мин;
4 - время проведения испытания после запуска ротора, в конце которого снимают окончательное показание;
100 °C - температура испытания.
Прецизионность (повторяемость и воспроизводимость) результатов испытаний вычисляли по ИСО/ТР 9272. Результаты трех программ межлабораторных испытаний (ITP) приведены в приложении A.
Протокол испытаний должен содержать:
a) подробное описание образцов:
1) полное описание образцов и их происхождения;
2) способы приготовления испытуемого образца, например вырубание или вырезание;
b) методы испытаний:
1) метод испытаний (обозначение настоящего стандарта);
2) процедуру испытаний;
3) используемый тип образца;
c) детали испытаний:
1) время и температуру кондиционирования до испытания;
2) размер ротора (большой или малый);
3) температуру испытаний и относительную влажность, при необходимости;
4) время предварительного нагревания, если отличается от 1 мин;
5) время проведения испытаний;
6) усилие смыкания полуформ, если отличается от 11,5 кН;
7) информацию об использовании термостойкой пленки, в том числе о ее толщине;
8) детали любых процедур, не указанных в настоящем стандарте;
d) результаты испытаний:
1) значение вязкости по Муни (см. раздел 8);
2) при испытании нескольких образцов:
i) количество испытанных образцов;
ii) результаты отдельных испытаний;
iii) среднеарифметические значения результатов (при испытании более одного образца);
e) дату(ы) проведения испытаний.
(справочное)
A.1 Общие положения
Расчет прецизионности (повторяемости и воспроизводимости) результатов испытаний был проведен в соответствии с ИСО/ТР 9272, руководящим документом для методов испытаний подкомитета ИСО/ТК 45 Международной организации по стандартизации ИСО. Принципы и терминологию по прецизионности см. в ИСО/ТР 9272.
A.2 Сведения о прецизионности
A.2.1 Программа межлабораторных испытаний (ITP) была проведена в 1987 г. Всем участвующим лабораториям были разосланы по два образца для испытаний следующих каучуков: бутилкаучука (IIR), хлоропренового каучука (CR), этилен-пропилен-диенового каучука (EPDM), фторкаучука (FKM) и бутадиен-стирольного каучука SBR 1500.
Определение вязкости по Муни (единичные измерения) были проведены в два разных дня (с интервалом в неделю) в июне 1987 г. Всего участвовали 24 лаборатории.
Данная ITP соответствует оценке прецизионности типа 1 без этапов подготовки или обработки каучуков в участвующих лабораториях.
A.2.2 Для определения влияния вальцевания на значение вязкости по Муни в 1988 г. была проведена другая ITP. Испытывали три каучука: хлоропреновый каучук (CR) и бутадиен-стирольные каучуки SBR 1507 и SBR 1712. Бутилкаучук (IIR) Национального института стандартов и технологий США также был включен в программу, но был испытан только невальцованный каучук.
Образцы для испытаний каждого каучука были направлены всем участвующим лабораториям. Образцы вальцованных и невальцованных материалов были подготовлены каждой лабораторией по ИСО 1795.
Определение вязкости по Муни (единичные измерения) было проведено в два разных дня (с интервалом в одну неделю) в мае 1988 г. Все испытания проводили при времени испытания 4 мин и температуре 100 °C. Всего участвовало 15 лабораторий.
Данная ITP соответствует оценке прецизионности типа 2.
A.2.3 Третья ITP была проведена в 2012 г. Определение вязкости по Муни (единичные измерения) было проведено в два разных дня (с интервалом в одну неделю) в мае 2012 г.
Данная ITP соответствует оценке прецизионности типа 1 без этапов подготовки или обработки каучуков в участвующих лабораториях. Все испытания проводились при времени испытания 4 мин и температуре 125 °C. Всего участвовало 18 лабораторий.
A.3 Показатели прецизионности
A.3.1 Результаты определения прецизионности первой ITP приведены в таблице A.1, второй ITP - в таблице A.2 и третьей ITP - в таблице A.3.
sr - стандартное отклонение внутрилабораторной прецизионности, единицы измерения;
r - повторяемость, единицы измерения;
(r) - повторяемость, проценты от среднего уровня;
sR - стандартное отклонение межлабораторной прецизионности для общей межлабораторной изменчивости, единицы измерения;
R - воспроизводимость, единицы измерения;
(R) - воспроизводимость, проценты от среднего уровня.
Таблица A.1
Таблица A.2
влияние вальцевания (ITP 1988 г.)
Таблица A.3
(справочное)
ИСПОЛЬЗУЕМАЯ ПРИ ОПРЕДЕЛЕНИИ ВЯЗКОСТИ ПО МУНИ
Помещение термостойкой пленки между каучуком и поверхностями полуформ для облегчения удаления маловязких или липких материалов после испытания является обычной практикой. Использование пленки может повлиять на результаты испытаний. Определение вязкости по Муни проводили на испытуемых образцах без термостойкой пленки и с тремя разными термостойкими пленками. Испытуемые каучуки и используемые термостойкие пленки приведены в таблице B.1. Измерения проводили на вискозиметре MV2000E.
Таблица B.1
Испытуемые каучуки и используемые термостойкие пленки
Вязкость по Муни двух испытуемых образцов измерял с использованием термостойких пленок или без них в четыре разных дня в течение одной недели один и тот же оператор на одном и том же оборудовании. Условия и исходные значения измерений приведены в таблице B.2. Измеренные значения были оценены с использованием Q-теста на выбросы, F-теста для выбора t-теста и затем с использованием t-теста.

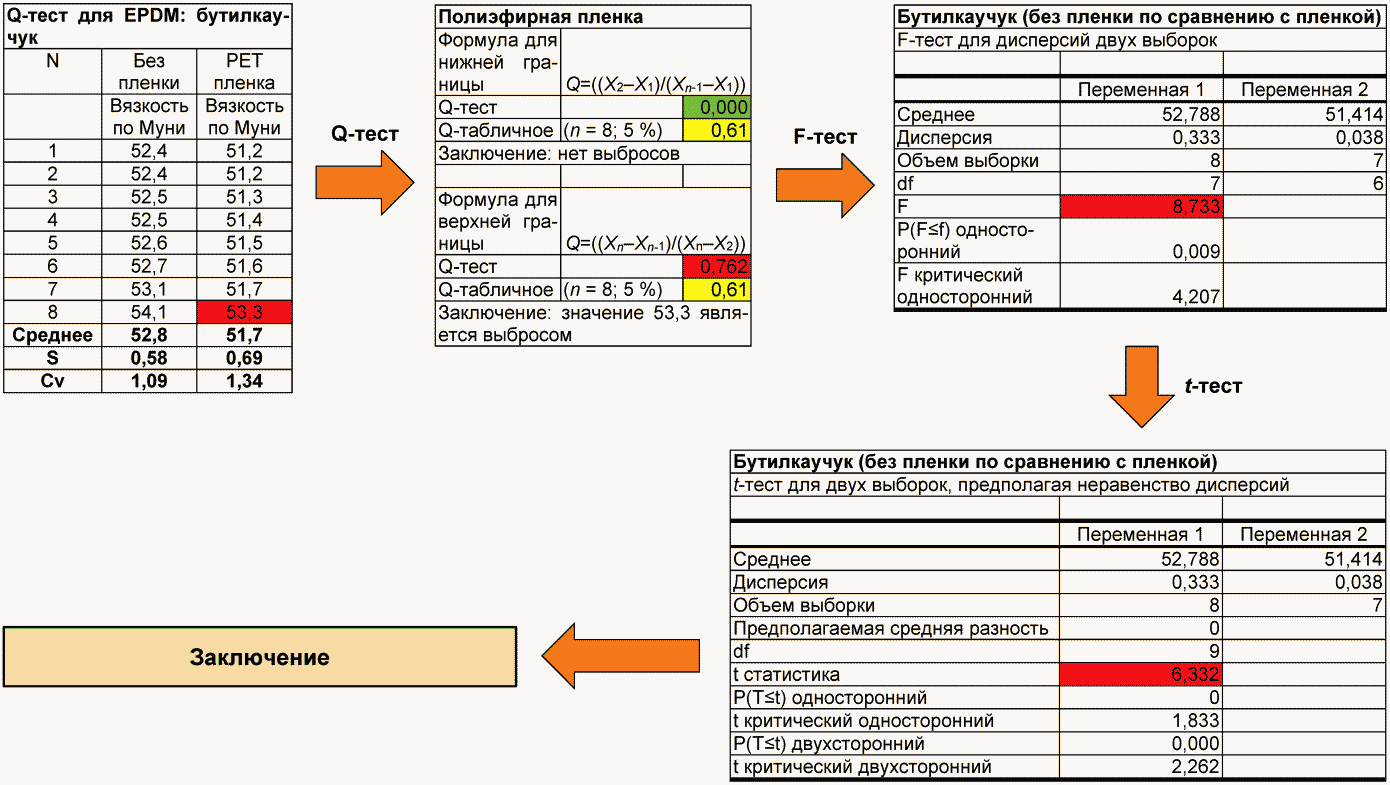

Пример оценки приведен на рисунке B.1, итоговый результат - в таблице B.3. Были обнаружены более низкие среднеарифметические значения при использовании термостойкой пленки по сравнению с испытуемыми образцами без пленки, и в некоторых случаях различия были значительными. Кроме того, в трех случаях были обнаружены значительные различия между испытаниями образцов с двумя разными термостойкими пленками. Это исследование показывает, что использование термостойкой пленки может привести к различным результатам, что в свою очередь может привести к возникновению спорных ситуаций при пограничных значениях.
Таблица B.2
и термостойких пленок
![]() Таблица B.3
вязкости по Муни разных образцов, испытанных
без или с термостойкой пленкой
(справочное)
ГРАФИК КАЛИБРОВКИ
C.1 Проверка
Перед проведением любой калибровки проверяют состояние аппаратуры, подлежащей калибровке, и регистрируют в протоколе калибровки или сертификате. Также регистрируют, проводилась ли калибровка в состоянии "при получении" или после устранения каких-либо отклонений или неисправностей.
Должно быть установлено, что аппаратура пригодна для предполагаемого применения, включая любые параметры, указанные как приблизительные и по которым аппаратура формально не должна быть откалибрована. Если такие параметры могут изменяться, то необходимость периодических проверок должна быть записана в детальных процедурах калибровки.
C.2 График калибровки
Проверка/калибровка испытательной аппаратуры является обязательной частью настоящего стандарта. Если нет других указаний, частоту калибровки и выполнение используемых процедур устанавливает отдельная лаборатория, руководствуясь ИСО 18899.
График калибровки, приведенный в таблице C.1, включает все параметры, установленные в методе испытаний вместе с указанным требованием. Параметр и требование могут относиться к основной испытательной аппаратуре, к части этой аппаратуры или к вспомогательной аппаратуре, необходимой для проведения испытаний.
Таблица C.1
Для каждого параметра процедура калибровки обозначена ссылкой на ИСО 18899, другую публикацию или на детальную процедуру, характерную для метода испытаний (если доступна процедура калибровки, являющаяся более специфичной или подробной, чем в ИСО 18899, предпочтительно следует использовать такую процедуру).
Частота проверки для каждого параметра задана буквенным обозначением. В графике калибровки использованы следующие буквенные обозначения:
- N - только первоначальная проверка;
- S - стандартный интервал, как указано в ИСО 18899;
- U - при использовании.
В дополнение к параметрам, перечисленным в таблице C.1, предполагается использование следующей аппаратуры, которая нуждается в калибровке в соответствии с ИСО 18899:
- приборы для определения размеров полуформ;
- динамометрический элемент для проверки усилия смыкания полуформ;
- термометр для контроля температур кондиционирования и испытания.
(справочное)
НАЦИОНАЛЬНЫМ И МЕЖГОСУДАРСТВЕННЫМ СТАНДАРТАМ
Таблица ДА.1
