Полученное значение делят на две одинаковые сосредоточенные силы, прикладываемые к консоли на расстоянии друг от друга, равном ширине груза с учетом положения последнего на вылете консоли.
5.3 Комплектность
В комплект поставки стеллажей должны входить детали и сборочные единицы, указанные в спецификации на поставку.
К каждому комплекту стеллажей должны быть приложены паспорт, инструкция по монтажу и руководство по эксплуатации по ГОСТ 2.601.
Упаковка стеллажей должна обеспечивать надежное транспортирование и хранение, а также возможность проведения разгрузки механизированным способом.
При отгрузке стеллажей предприятие-изготовитель осуществляет маркировку грузовых мест идентификационными табличками с указанием наименования предприятия-изготовителя, даты изготовления, номера заказа на производстве, габаритов и массы единицы груза, а также номера места в соответствии с отгрузочными документами.
Примечание - При дополнительной поставке элементов стеллажей предоставление эксплуатационной документации оговаривают в договоре на поставку. В случае утраты эксплуатационной документации ее восстановление проводят только путем обращения к предприятию-изготовителю, либо по результатам расчетов несущей способности.
6.1 Фронтальные стеллажи
Для фронтальных стеллажей в настоящем стандарте установлены параметры широкопроходной и узкопроходной систем хранения.
Широкопроходная система хранения подразумевает использование существенной Ast с эксплуатацией ШТ (погрузчики, рич-траки, поводковые штабелеры, ручные гидравлические тележки, подборщики и т.д.), которая совершает поворот на 90° для разгрузки и выгрузки грузов.
Расстояние между выступающими краями груза и габаритами ШТ вместе с грузом должно быть не менее 150 мм с каждой стороны (см. рисунок 5).
![]() a - длина поддона с грузом; b - габариты ШТ с грузом
на захвате
Рисунок 5 - Параметры зазора между ШТ и грузами
При использовании узкопроходной системы хранение Ast может быть меньше по сравнению с широкопроходной системой хранения; при этом эксплуатируют ШТ (узкопроходные штабелеры, подборщики), которой нет необходимости совершать поворот на 90° для загрузки и выгрузки грузов, поворот совершает грузозахватный орган. Ширину прохода определяют исходя из габаритов используемой ШТ.
Применяют следующие классы узкопроходной системы хранения:
класс A - водитель ШТ поднимается и опускается вместе с грузом или водитель остается на уровне пола, но при этом использует систему видеонаблюдения или другую аналогичную систему, обеспечивающую улучшение видимости для водителя ШТ;
класс B - водитель ШТ всегда остается на уровне пола и не использует системы, обеспечивающие улучшение видимости для водителя ШТ.
6.1.1 Параметры размещения груза в секции
Горизонтальные и вертикальные зазоры, которые необходимо контролировать и соблюдать для обеспечения безопасной работы, приведены на рисунке 6 и в таблице 2.

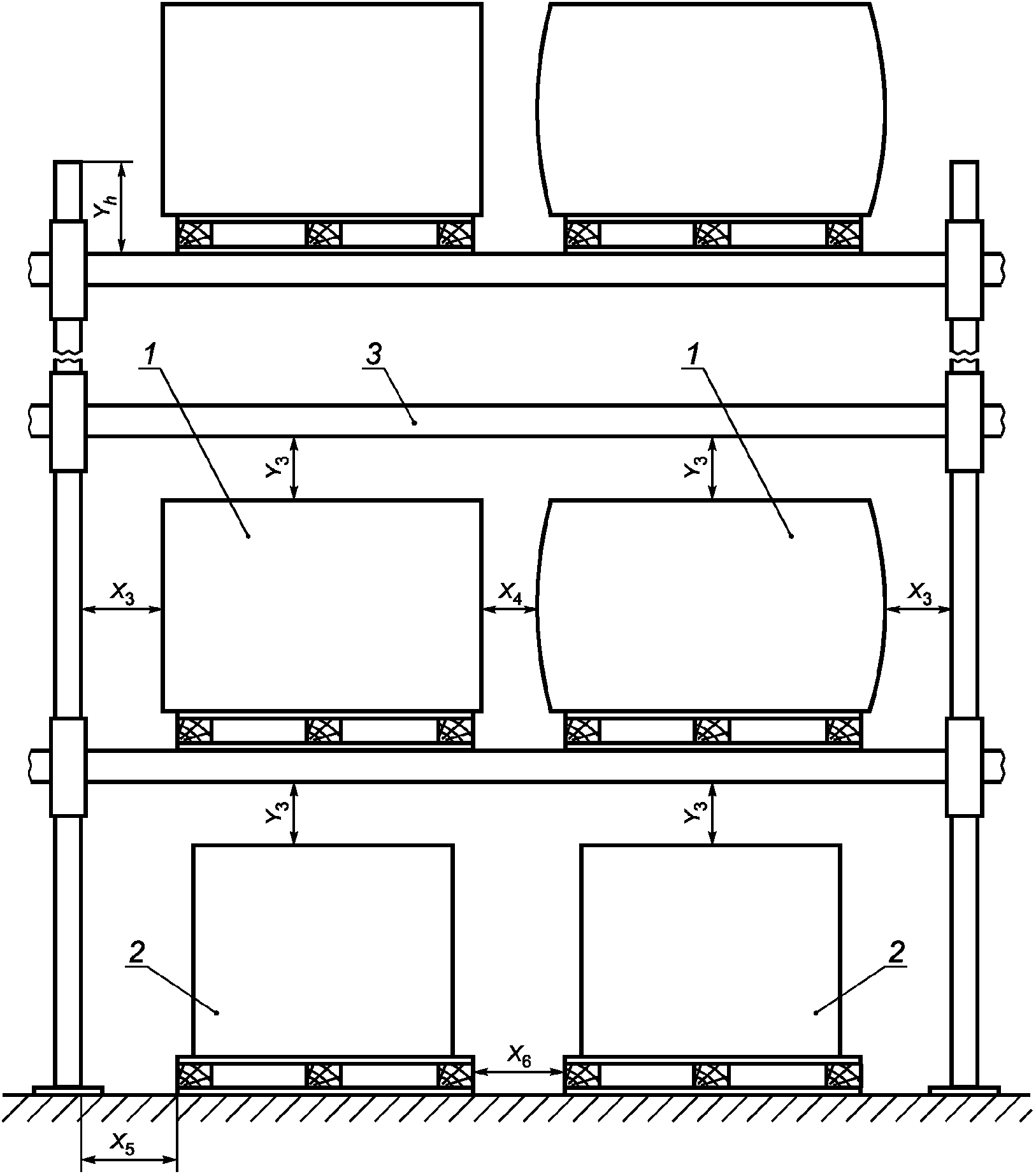

![]() 1 - поддон со свесом груза; 2 - поддон без свеса груза;
3 - балка без прогиба (ненагруженная балка); X3 - наименьшее
расстояние от груза до стойки стеллажа в направлении X;
X4 - наименьшее расстояние между грузами; X5 - наименьшее
расстояние от поддона до стойки; X6 - наименьшее расстояние
между поддонами; Y3 - наименьшее расстояние от верхней
плоскости груза до нижней плоскости балки следующего уровня
хранения; Yh - расстояние от верхней плоскости балок
последнего уровня до верхнего края стойки, но не менее
250 мм для всех систем хранения
Рисунок 6 - Схема размещения груза в секции
Таблица 2
размещения груза
В миллиметрах
Эксплуатирующее предприятие при необходимости должно проводить согласование размещения стеллажей и грузов на них с органами санитарного, пожарного и других видов контроля (надзора).
Горизонтальные зазоры по глубине приведены на рисунке 7 и в таблице 3.

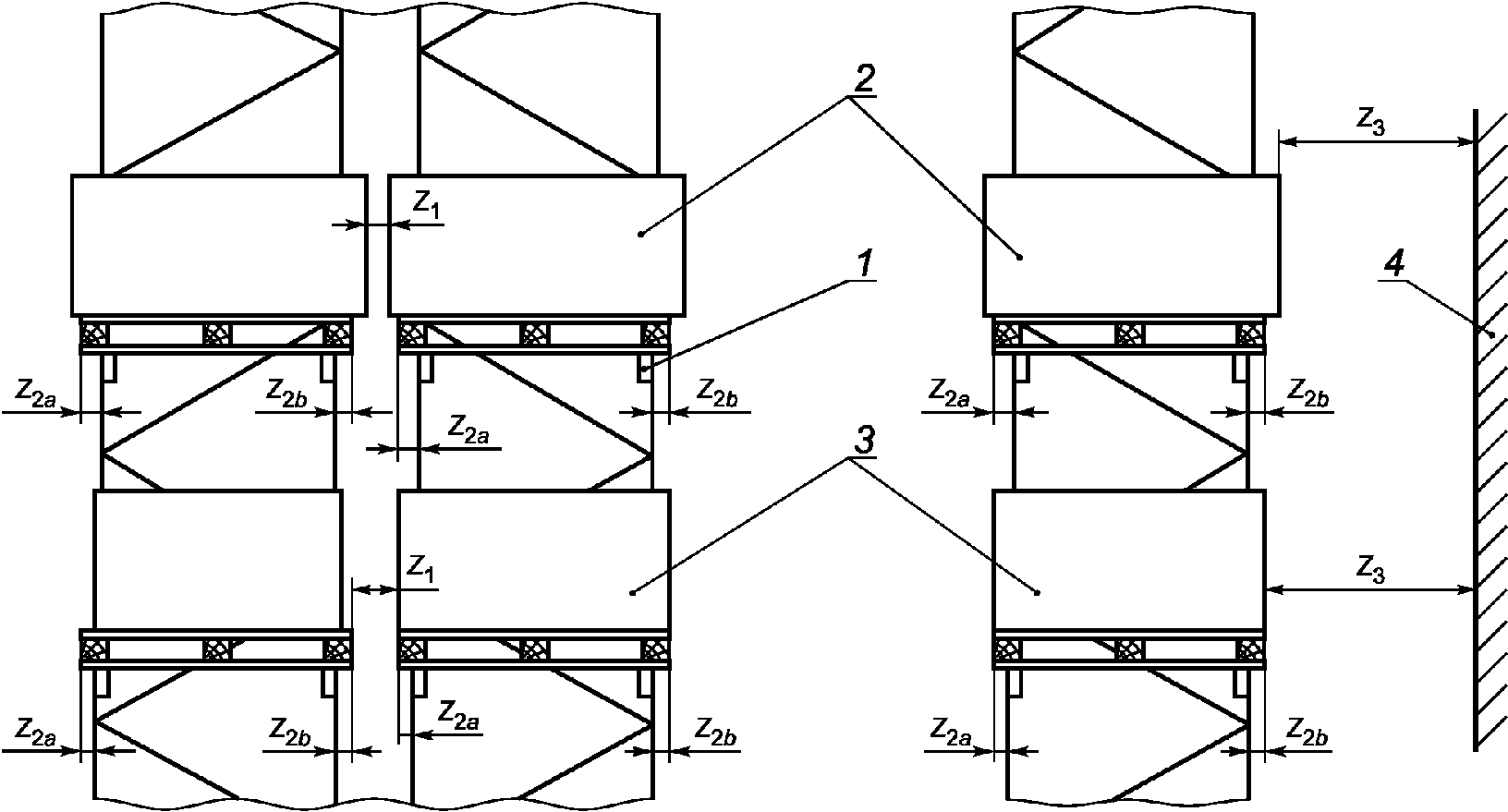

![]() 1 - балка; 2 - поддон со свесом груза; 3 - поддон
без свеса груза; 4 - стена здания, коммуникации,
либо другие не относящиеся к стеллажам объекты;
Z1 - минимальное из двух расстояний: между грузами,
либо между поддонами; Z2 (Z2a, Z2b) - свес поддона
относительно балок (левой и правой); Z3 - расстояние
до стен здания, коммуникаций, а также других объектов
Рисунок 7 - Схема установки груза на балках
Таблица 3
стеллажной системы
В миллиметрах
Максимальные допустимые отклонения установленной стеллажной системы указаны на рисунке 8 и в таблице 4. Данные значения должны быть измерены при нахождении стеллажной системы в ненагруженном состоянии.

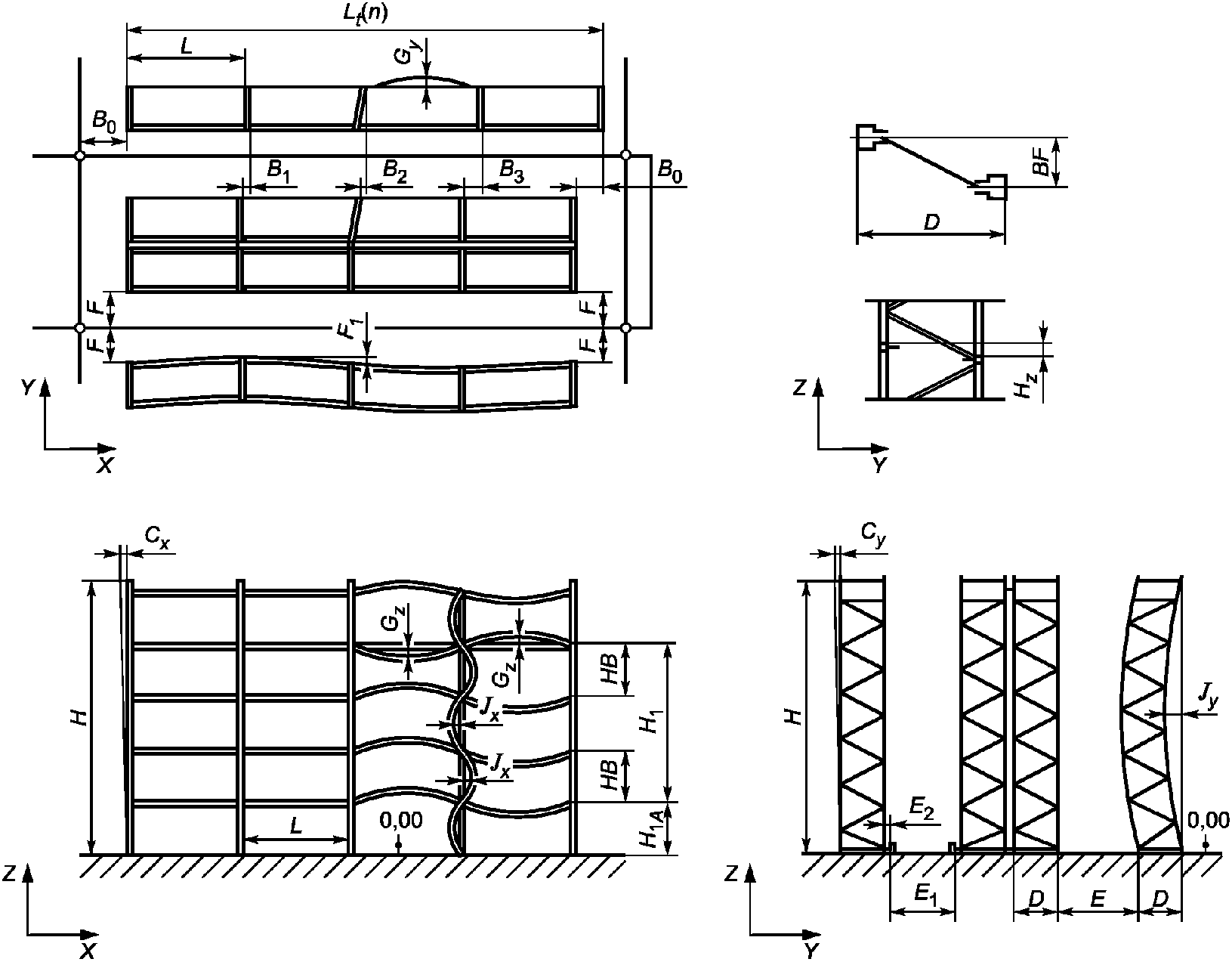

![]() Рисунок 8 - Параметры, подлежащие контролю в ненагруженном
состоянии системы
Таблица 4
состоянии стеллажа
Приведенные в таблице 4 значения являются обязательными для демонтированной и вновь собранной стеллажной системы.
Предельные деформации рельсовых направляющих для узкопроходной системы хранения устанавливает поставщик ШТ.
Максимальные деформации балок (консолей) стеллажной системы не должны нарушать ее работоспособного состояния. Необходимо использовать значения предельных деформаций, указанных в таблице 5.
Таблица 5
системы при воздействии номинальной нагрузки
В миллиметрах
При эксплуатации стеллажей отклонение стоек от вертикальной плоскости не должно быть более:
1/200 высоты стойки стеллажа для широкопроходной системы хранения;
1/350 высоты стойки стеллажа для узкопроходной системы хранения.
6.2 Набивные (глубинные) стеллажи
6.2.1 Параметры размещения груза в канале
При проектировании набивных (глубинных) стеллажей необходимо учитывать параметры размещения груза в канале по ширине и относительно грузонесущих направляющих (опорных профилей).
Параметры размещения относительно грузонесущих направляющих (опорных профилей) приведены на рисунке 9.
![]() Рисунок 9 - Размещение груза относительно опорных профилей
(грузонесущих направляющих)
Эксплуатирующее предприятие при необходимости должно проводить согласование размещения стеллажей и грузов на них с органами санитарного, пожарного и других видов контроля (надзора).
Минимальное расстояние от края грузонесущей направляющей до края поддона a1 не должно быть менее 60 мм.
Зазор между краем груза или краем поддона и рамами стеллажа a2 должен быть не менее 75 мм с каждой стороны.
Зазор между верхней плоскостью груза на поддоне и нижней кромкой направляющей должен быть не менее 100 мм.
Минимальные зазоры от рам стеллажа до ШТ, работающей в канале, должны быть 150 мм с каждой стороны.
Параметры размещения груза в глубину канала приведены на рисунке 10.
![]() Рисунок 10 - Размещение груза в глубину канала
При проектировании набивных (глубинных) стеллажей должен быть учтен зазор безопасности не менее 25 мм в глубину канала между грузами на поддонах.
Максимальные допустимые отклонения установленной стеллажной системы указаны на рисунке 11.
![]() Рисунок 11 - Допускаемые значения отклонений стоек
от вертикальной плоскости внутри канала
Приведенные значения являются обязательными для демонтированной и вновь собранной стеллажной системы.
Для безопасной установки поддонов на опорные профили значение прогиба стоек не должно быть более
. При этом ,где
Перепад уровня опорного профиля между двух соседних рам по глубине канала должен быть не более 5 мм.
Перепад уровня между двумя опорными профилями в одном канале на одном уровне хранения должен быть не более 10 мм.
Параметры допускаемых отклонений стоек от вертикальной плоскости должны соответствовать значениям, установленным для широкопроходной системы хранения фронтальных стеллажей.
Размещение грузов на консольных стеллажах проводят с учетом габаритной длины складируемых грузов, при этом необходимо равномерно распределять нагрузку от груза по числу консолей (см. рисунок 12).
![]() Рисунок 12 - Размещение грузов на консольных стеллажах
Груз на консольных стеллажах располагают таким образом, чтобы единицы груза, расположенные на одном уровне, не касались друг друга. Для этого необходимо заранее рассчитать местоположение груза на консолях.
Эксплуатирующее предприятие при необходимости должно проводить согласование размещения стеллажей и грузов на них с органами санитарного, пожарного и других видов контроля (надзора).
На консоли стеллажей допускается только равномерно распределенная статическая нагрузка по длине консоли (рисунок 13). Точечные нагрузки при эксплуатации требуют отдельных статических расчетов конструкции стеллажей предприятием-изготовителем.
![]() Рисунок 13 - Равномерное распределение нагрузки
по длине консоли
Максимальные допустимые отклонения установленной стеллажной системы указаны на рисунке 14.
![]() H - высота верхней консоли, B - длина консоли
Рисунок 14 - Прогиб элементов консольных стеллажей
Приведенные значения допусков являются обязательными для демонтированной и вновь собранной стеллажной системы.
Параметры отклонения стоек от вертикальной плоскости:
Cx, Cy - отклонения колонн в ненагруженном состоянии;
B/100, U - значение прогиба при воздействии номинальной нагрузки;
Cy = +/- (H/350) мм, Cx = +/- (H/350) мм.
Таблица 6
при воздействии номинальной нагрузки
В миллиметрах
Данный раздел распространяется на приемку стеллажей, осуществляемую предприятием-изготовителем в процессе освоения и производства.
7.1 Изготовленная продукция до ее отгрузки, передачи или продажи потребителю (заказчику) подлежит приемке с целью удостоверения ее годности для использования в соответствии с требованиями, установленными в настоящем стандарте и (или) ТУ, договорах, контрактах.
Для контроля качества и приемки изготовленной продукции устанавливают следующие основные категории производственных испытаний:
- квалификационные;
- приемо-сдаточные;
- периодические.
Проведение вышеуказанных видов испытаний на месте эксплуатации не допускается.
Испытаниям подвергают сборочные единицы и детали стеллажей каждого производимого вида, прошедшие приемку и отобранные выборочно в количестве, необходимом для:
- фронтальных стеллажей - сборки трех секций с наибольшей допустимой нагрузкой и высотой первого уровня хранения, определяемой изготовителем;
- набивных стеллажей - сборки трех каналов с наибольшей допустимой нагрузкой и высотой первого уровня хранения, определяемой изготовителем;
- консольных стеллажей - сборки стеллажа, состоящего из 4 стоек с наибольшей допустимой нагрузкой и высотой первого уровня хранения, определяемой изготовителем.
7.2 Квалификационные испытания
Приемке стеллажей, выпуск которых предприятием-изготовителем начат впервые, должны предшествовать квалификационные испытания, проводимые в соответствии с ГОСТ Р 15.201.
Квалификационные испытания организует и обеспечивает их проведение изготовитель (поставщик) продукции. Квалификационные испытания проводит комиссия, в состав которой входят представители предприятия-изготовителя.
Результаты квалификационных испытаний оформляют в виде акта по ГОСТ 15.309.
7.3 Приемо-сдаточные испытания
Приемо-сдаточные испытания проводит ОТК предприятия-изготовителя в соответствии с ГОСТ 15.309 в объеме не менее 2% партии.
Приемо-сдаточные испытания состоят из контроля геометрических параметров, сварных и других видов соединений и качества внешних защитных покрытий элементов стеллажей.
В сопроводительной документации делают отметку о положительных результатах приемо-сдаточных испытаний.
7.4 Периодические испытания
Периодические испытания проводят для подтверждения качества продукции и стабильности технологического процесса.
Периодические испытания проводит изготовитель (поставщик) с привлечением, при необходимости, других заинтересованных сторон.
Периодические испытания проводят в объеме и по методике квалификационных испытаний один раз в три года.
Образцы продукции для проведения очередных периодических испытаний отбирают в количестве, установленном в стандартах или договорах на их поставку, из числа единиц продукции, изготовленных в течение установленного периода (или установленного количества) и выдержавших приемо-сдаточные испытания.
Результаты периодических испытаний оформляют в виде акта по ГОСТ 15.309.
Примечание - В случае типоразмерного ряда, семейства или гаммы, образцов продукции допускается подвергать периодическим испытаниям образцы, являющиеся типовыми представителями продукции, при условии единого технологического процесса изготовления всей продукции из состава типоразмерного ряда (семейства, гаммы).
Данный раздел распространяется на испытания конструкции стеллажей в сборе, проводимые предприятием-изготовителем в процессе производства (на месте производства). Испытаниям подвергают серийную продукцию.
Испытания отдельных элементов стеллажей проводят в соответствии с ГОСТ Р 56567.
Проверку качества поверхностей защитных покрытий деталей стеллажей на соответствие требованиям настоящего стандарта проводят внешним осмотром.
Проверку качества сварных соединений проводят внешним осмотром по ГОСТ 3242.
При испытании на прочность и устойчивость вертикальной и горизонтальной нагрузками стеллажи, имеющие все элементы, указанные в рабочих чертежах, собирают согласно разделу 7 и подвергают воздействию статических нагрузок. Опоры стеллажей должны иметь жесткое соединение с основанием, закрепленным к полу.

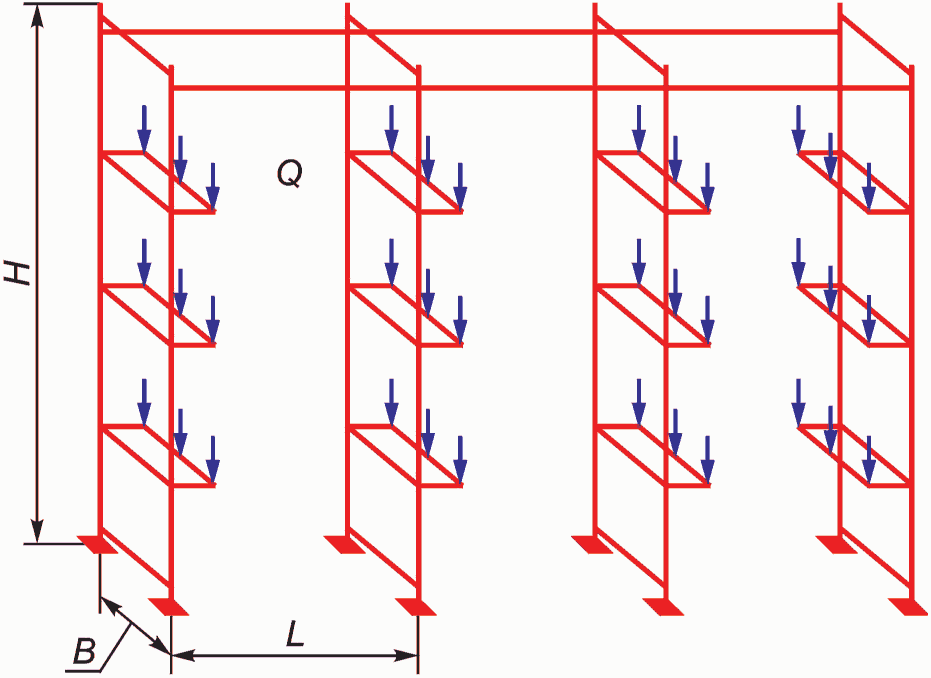

При испытании вертикальной нагрузкой (см. рисунок 15) к каждой ячейке стеллажа прикладывают равномерно распределенную нагрузку не менее 1.1 номинальной нагрузки для данного типа стеллажей. Нагрузку на стеллаж определяют по формуле
Qn,
где Q = 1,1q1;
q1 - номинальная нагрузка на ячейку хранения, кг;
n - число ячеек в стеллаже.
![]() Фронтальный стеллаж

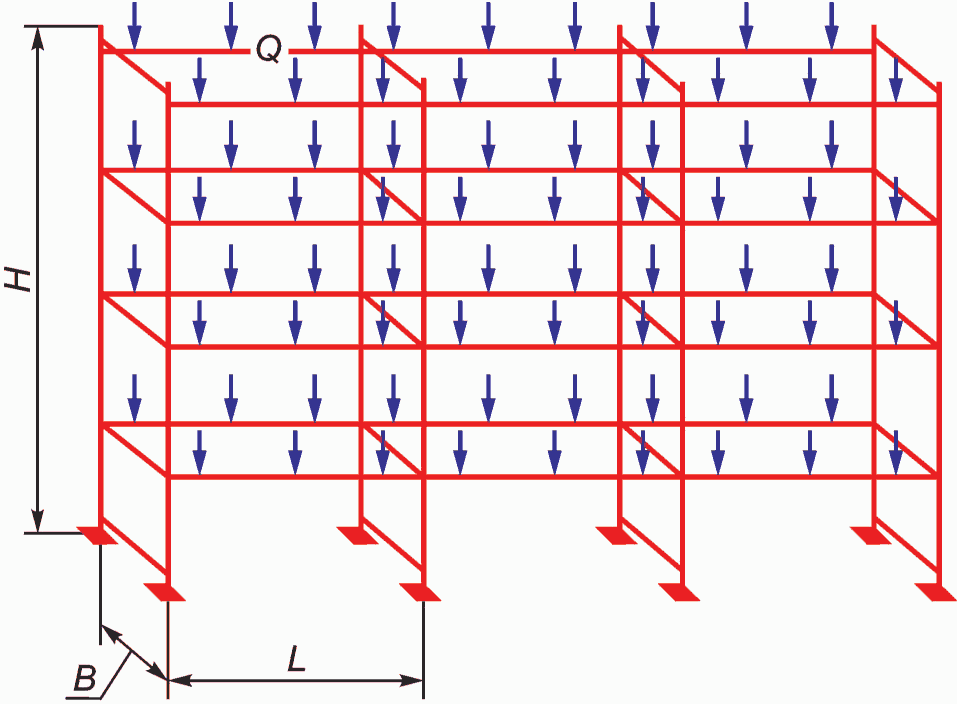

![]() Глубинный стеллаж

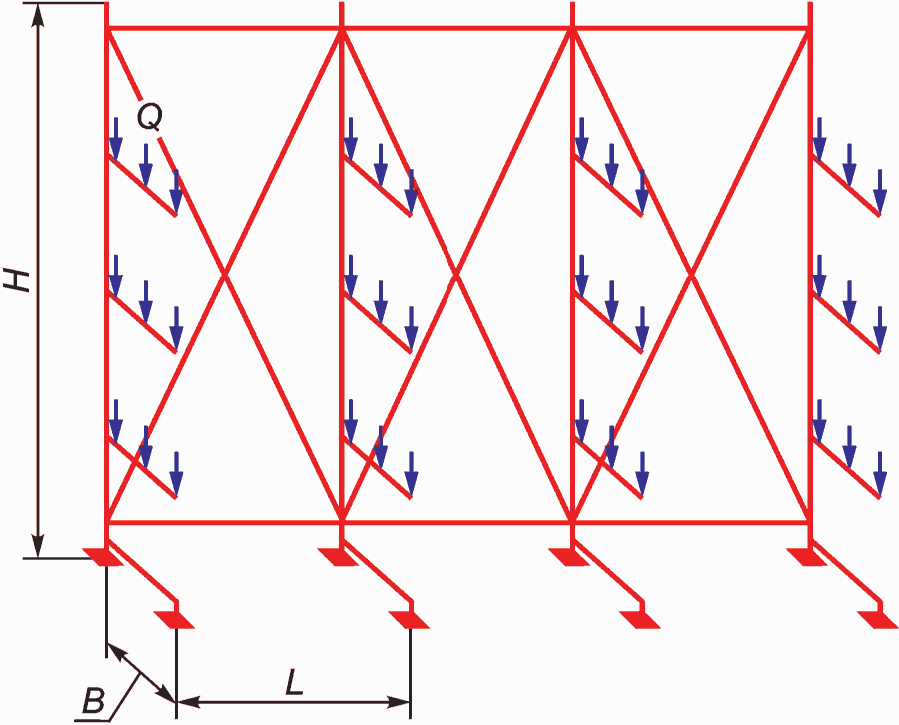

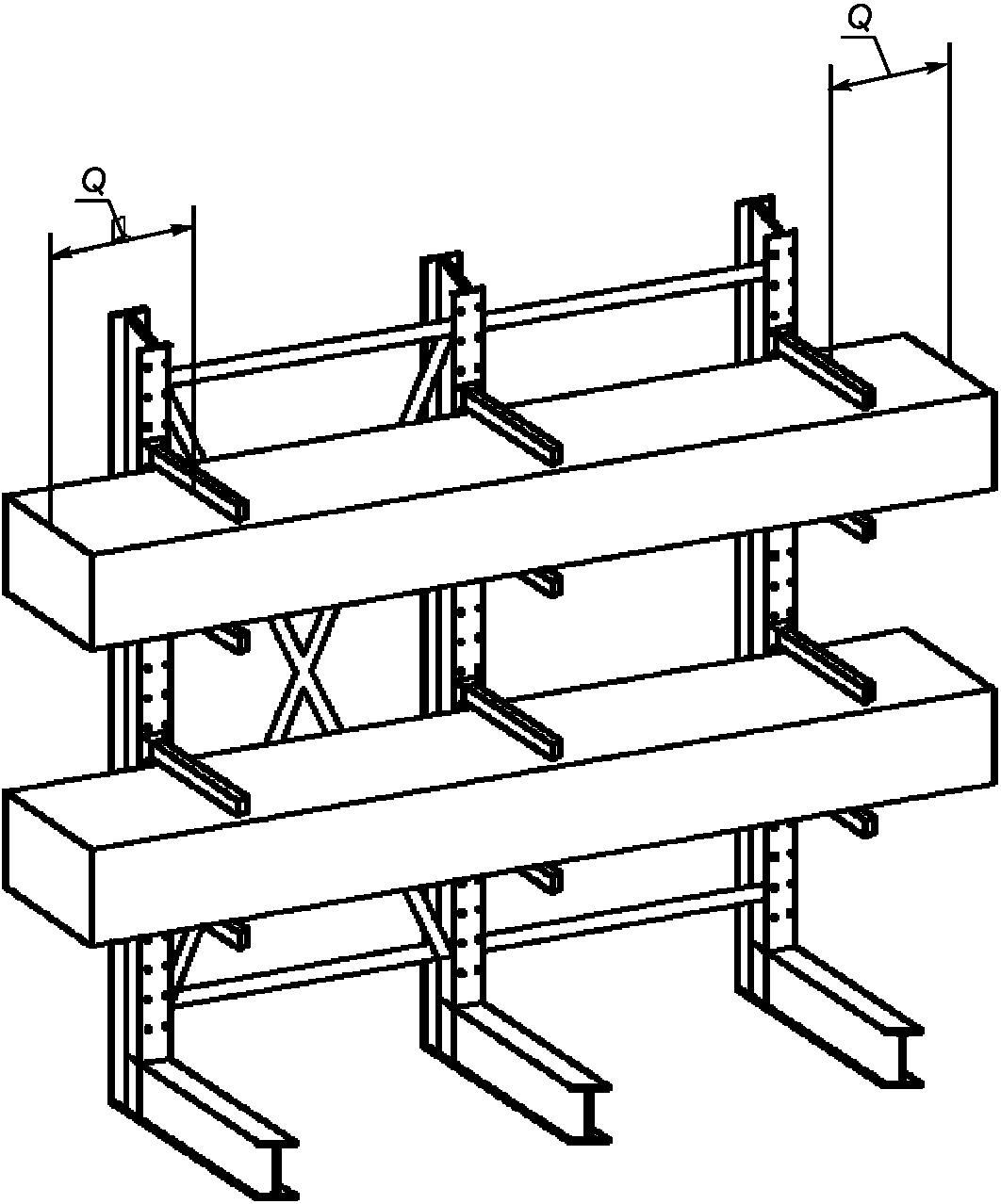

![]() Консольный стеллаж
нагрузки
Равномерно распределенной допускается считать нагрузку, приложенную при нагружении стеллажа поддонами с размещенными на них контрольными грузами.
Под нагрузкой проверяют:
- для фронтальных стеллажей - прогиб балок при номинальной нагрузке q1 (см. таблицу 5); отклонения стоек от вертикальной плоскости при нагрузке Q на соответствие требованиям 6.1.2;
- для глубинных стеллажей - отклонения стоек от вертикальной плоскости на соответствие требованиям 6.2.2;
- для консольных стеллажей - прогиб консолей при номинальной нагрузке q1 (см. таблицу 6); отклонения стоек от вертикальной плоскости на соответствие требованиям 6.3.
Продолжительность действия нагрузки - 10 мин.
После снятия вертикальной нагрузки проводят испытания на воздействие горизонтальной статической нагрузки в направлении загрузки для фронтальных стеллажей и поперек направления загрузки для набивных и консольных стеллажей (см. рисунок 16).
![]() Фронтальный стеллаж
![]() Глубинный стеллаж
![]() Консольный стеллаж
Рисунок 16 - Методы испытаний на воздействие горизонтальной
нагрузки
Для фронтального стеллажа в точке L/2 на высоте верхнего яруса крайней секции стеллажа через жесткий брус длиной L в течение 10 мин прикладывают горизонтальную нагрузку P = 0,1q2, где q2 - масса единичного груза.
Для глубинного стеллажа в точке B/2 на высоте верхнего яруса крайней секции стеллажа через жесткий брус длиной B в течение 10 мин прикладывают горизонтальную нагрузку P = 0,1q2.
Для консольного стеллажа в точке на высоте верхнего яруса крайней секции стеллажа в течение 10 мин прикладывают горизонтальную нагрузку P = 0,1q2.
Затем измеряют неперпендикулярность стоек стеллажей к горизонтальной плоскости и нагрузку P снимают.
После испытаний на воздействие вертикальной и горизонтальной нагрузок стеллаж должен соответствовать требованиям, установленным в разделе 6, швы сварных соединений - требованиям раздела 5. На деталях стеллажей не должно быть повреждений.
9.1 Сборка и монтаж
Сборку и монтаж стеллажей выполняют в соответствии с инструкциями предприятия-изготовителя. Параметры смонтированных стеллажей в зависимости от типа системы хранения должны соответствовать требованиям, указанным в разделе 6.
Рекомендуемые схемы сборки рам относительно стороны загрузки поддона приведены на рисунке 17.
![]() 1 - межрамная связь; 2, 3 - элементы раскосной системы
Необходимость крепления стеллажей к полу, тип анкерования, число анкерных болтов, других фиксирующих элементов определяет предприятие - изготовитель стеллажей. Установку анкеров и болтовых соединений проводят в соответствии с требованиями предприятия - изготовителя стеллажей. Отсутствие крепления к полу допускается при наличии указания со стороны предприятия - изготовителя стеллажей.
Конструкция пола должна обеспечивать возможность установки анкеров в соответствии с требованиями предприятия - изготовителя стеллажей и отсутствие скрытых инженерных коммуникаций, гидроизоляции и пр.
Моменты затяжки болтовых соединений и анкерных болтов должны быть указаны в инструкции по монтажу и паспорте на стеллажи.
При наличии в схеме установки стеллажей вертикальных элементов жесткости и прочих элементов, указанных в спецификации на поставку, их монтаж является обязательным и должен проводиться в соответствии с инструкциями по монтажу предприятия-изготовителя. Демонтаж, перестановку либо модификацию подобных элементов допускают только по согласованию с предприятием-изготовителем.
Число и схему установки межрамных связей в двойных рядах определяет предприятие-изготовитель. Необходимо наличие не менее двух межрамных связей, устанавливаемых относительно узлов соединения горизонтальных и диагональных раскосов в соответствии с рисунком 17.
После завершения монтажных работ необходимо установить информационные таблички размером не менее А4 с указанием высот уровней хранения и максимальной допустимой нагрузки на каждый из уровней хранения. Данные таблички могут либо входить в комплект поставки, либо быть установлены эксплуатирующим предприятием.

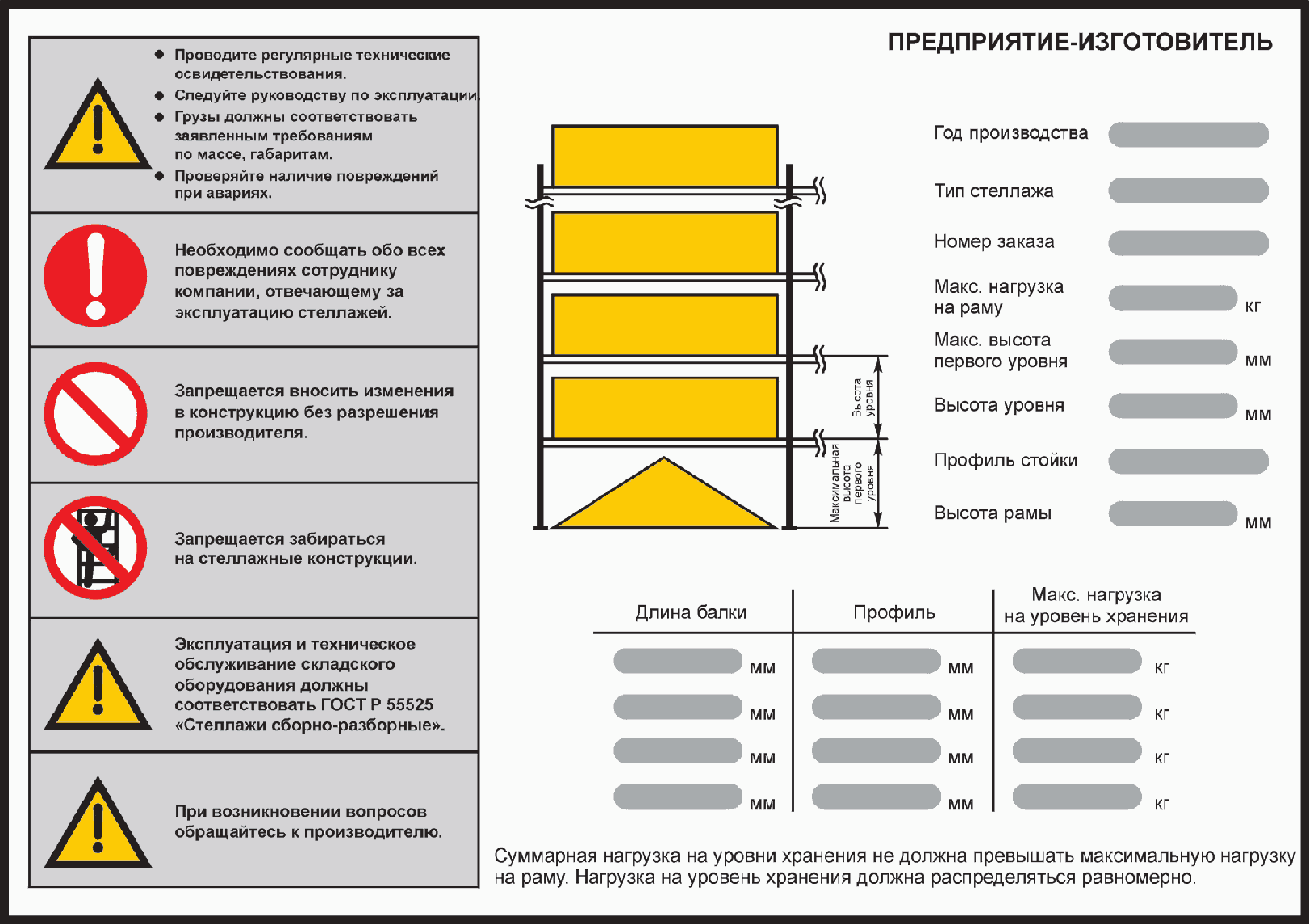

Рекомендуемый вид таблички грузоподъемности приведен в приложении А.
Место установки таблички - торцы каждого одиночного либо двойного ряда стеллажей на высоте 2 м от уровня пола до верхнего края таблички.
9.2 Изменение конфигурации
Любое изменение конфигурации стеллажей может привести к изменению несущей способности и поэтому должно быть обязательно согласовано с предприятием-изготовителем либо с поставщиком стеллажей, если в паспорте на стеллажи не указано иное. При отсутствии возможности получения указанного согласования изменение конфигурации стеллажей проводят только на основании расчетов несущей способности.
Изменение конфигурации следует проводить при полностью разгруженных стеллажах в месте проведения изменений.
После проведения изменения конфигурации стеллажей необходимо обновить соответствующие данные на информационных табличках и указания о максимальных допустимых нагрузках.
Описание всех проведенных изменений вносят в паспорт на стеллажи с указанием даты и организации, проводившей работы.
9.3 Приемка стеллажей после сборки и монтажа
После завершения сборочных и монтажных работ должна быть проведена приемка стеллажей в эксплуатацию с оформлением акта приемки между эксплуатирующим предприятием и организацией, проводившей монтаж.
При приемке проверяют соответствие стеллажей требованиям инструкции по монтажу предприятия - изготовителя стеллажей, схеме размещения оборудования на объекте заказчика (планировке). Для проверки соответствия стеллажей параметрам, указанным в таблицах 4 - 6, проводят контрольные измерения параметров стеллажей в ненагруженном состоянии в заранее согласованном объеме.
10.1 Общая информация
Стеллажи следует эксплуатировать в соответствии с инструкцией по эксплуатации, предоставленной предприятием-изготовителем.
Руководство эксплуатирующего предприятия должно назначить сотрудника, ответственного за эксплуатацию стеллажей.
Проведение инструктажей, а также общие правила проведения погрузочно-разгрузочных работ осуществляют в соответствии с [3] и [4].
Первичную загрузку стеллажей необходимо проводить снизу вверх.
10.2 Требования к напольному покрытию
Стеллажи должны быть установлены на ровной площадке с твердым покрытием, имеющей уклон не более 0,002.
Для обеспечения безопасной эксплуатации ШТ и стеллажей следует контролировать состояние и ровность напольного покрытия. Несущая способность полов склада должна соответствовать заявленной распределенной и точечной нагрузке (от подпятника) от стеллажей, загруженных максимальной допустимой нагрузкой.
Наибольшие допустимые отклонения ровности пола, указанные на рисунке 18, не должны превышать значений, указанных в таблице 7.
Таблица 7
Максимальные допустимые значения перепадов уровня пола
![]() 1 - перепад; 2 - уклон
10.3 Техническое освидетельствование
Сотрудник, ответственный за эксплуатацию стеллажей, должен организовывать проведение частичного и полного технического освидетельствования стеллажей.
Техническое освидетельствование проводят с целью установить, что:
- параметры стеллажей соответствуют требованиям настоящего стандарта и паспортным данным;
- стеллажи находятся в состоянии, обеспечивающем их безопасную эксплуатацию.
10.3.1 Частичное техническое освидетельствование
Частичное техническое освидетельствование проводят не реже одного раза в неделю специалисты, аттестованные на знание требований настоящего стандарта; результаты освидетельствования заносят в журнал.
При частичном техническом освидетельствовании проводят технический осмотр стеллажей на наличие повреждений. В случае выявления повреждения сотрудник, ответственный за эксплуатацию, должен незамедлительно классифицировать повреждение и определить необходимость замены поврежденного элемента в соответствии с приложением Б. С поврежденных балок необходимо незамедлительно снять нагрузку. В случае выявления недопустимых повреждений стоек разгрузке подлежат по одной секции в каждую сторону от поврежденной стойки.
При проведении частичного технического освидетельствования необходимо контролировать наличие фиксаторов.
10.3.2 Полное техническое освидетельствование
Полное техническое освидетельствование стеллажей проводят не реже одного раза в 12 мес организации, аккредитованные в национальной системе аккредитации в качестве испытательной лаборатории с соответствующей областью аккредитации, либо предприятия - изготовители стеллажей, подвергаемых освидетельствованию.
Сотрудники указанных организаций, проводящие полное техническое освидетельствование, должны быть аттестованы на знание требований настоящего стандарта и иметь подтвержденную квалификацию для выполнения визуально-измерительного контроля.
Полное техническое освидетельствование стеллажей включает в себя следующие процедуры:
- измерительный контроль следующих параметров:
Cx - отклонение от плоскости YOZ в направлении X;
Cy - отклонение от плоскости XOZ в направлении Y;
Yh - расстояние от верхней плоскости балок последнего уровня до верхнего края стойки (для фронтальных стеллажей);
- измерительный контроль моментов затяжки болтовых соединений и анкеров в объеме не менее 2% общего числа анкеров и болтовых соединений. Если среднее значение измеренного момента затяжки менее номинального, необходимо выполнить затяжку всех болтовых соединений стеллажей;
- визуальный контроль сварных соединений с целью выявления повреждений, образовавшихся в процессе эксплуатации, в объеме не менее 2% общего объема сварных соединений;
- контроль наличия фиксаторов;
- идентификацию поврежденных элементов и общий анализ технического состояния стеллажей.
Поиск и идентификацию поврежденных элементов проводят для всех стеллажей на всех уровнях хранения, включая области, скрытые товаром или иными предметами. При этом предметы, мешающие осмотру стеллажей, необходимо убрать либо использовать технические средства и/или подъемное оборудование, позволяющие осмотреть скрытые зоны стеллажа и зафиксировать деформацию.
Идентификацию поврежденных элементов проводят в соответствии с приложением Б. С поврежденных балок необходимо незамедлительно снять нагрузку. В случае выявления недопустимых повреждений стоек разгрузке подлежат по одной секции в каждую сторону от поврежденной стойки.
Результаты полного технического освидетельствования фиксируют в отчетной документации, отражающей состояние стеллажного оборудования. Отчетную документацию по результатам полного технического освидетельствования составляет организация, проводившая техническое освидетельствование.
В процедуру полного технического освидетельствования рекомендуется включать статические испытания стеллажей на воздействие вертикальной нагрузки.
Необходимость проведения статических испытаний стеллажей при проведении полного технического освидетельствования определяет эксплуатирующее предприятие.
Испытания на месте эксплуатации должны проводить организации, аккредитованные в национальной системе аккредитации в качестве испытательной лаборатории с соответствующей областью аккредитации.
Для проведения статических испытаний необходимо выбирать секции (консоли) стеллажей, не имеющие дефектов и повреждений.
Требования безопасности при проведении испытаний указаны в приложении В. Результаты проведенных испытаний оформляют в виде протокола в соответствии с приложением Г.
Контрольные грузы, используемые при испытаниях, должны быть откалиброваны (поверены) и промаркированы (иметь действующий сертификат калибровки или свидетельство о поверке).
Примечание - Допускается для статических испытаний использовать грузы, размещенные и надежно зафиксированные на поддонах по ГОСТ 9078, при условии их предварительного взвешивания перед проведением испытаний на поверенном весовом оборудовании и внесения метрологических характеристик грузов в протокол испытаний. Копия действующего сертификата поверки весового оборудования, на котором было проведено взвешивание грузов, должна быть приложена к отчетной документации. При отсутствии копии действующего сертификата поверки результаты испытаний считают недействительными.
При испытаниях проверяют элементы стеллажа, выборочно отобранные в следующем объеме:
- для фронтальных стеллажей - две смежные секции номинальной высотой с номинальным числом уровней хранения. Для проведения испытаний рекомендуется выбирать две крайние секции в ряду (в качестве наиболее неблагоприятного варианта нагружения);
- для набивных стеллажей - два смежных канала с номинальным числом уровней хранения. Для проведения испытаний рекомендуется выбирать два крайних канала в блоке;
- для консольных стеллажей - секция стеллажа с номинальным числом консолей.
Перед проведением испытаний необходимо провести осадку путем нагружения испытуемых элементов номинальной нагрузкой.
Загрузку стеллажей контрольными грузами проводят непрерывно снизу вверх, разгрузку - в обратном порядке.
При проведении испытаний на все уровни хранения прикладывают вертикальную равномерно распределенную нагрузку, равную номинальной (при необходимости равномерность приложения нагрузки согласовывают с предприятием-изготовителем). Равномерно распределенной допускается считать нагрузку, приложенную при нагружении стеллажа поддонами с размещенными на них контрольными грузами, установленными на все уровни хранения.
Схема приложения нагрузки приведена на рисунке 15 (для соответствующего числа секций или каналов испытуемых стеллажей).
Продолжительность действия нагрузки - 10 мин с момента установки последнего груза.
Во время действия нагрузки проводят измерения упругого прогиба элементов стеллажей на соответствие требованиям раздела 6.
После снятия нагрузки на элементах стеллажей не должно быть повреждений и остаточных деформаций. Результаты заносят в протокол испытаний.
11.1 Предприятие-изготовитель должно гарантировать соответствие стеллажей требованиям настоящего стандарта при соблюдении условий эксплуатации, транспортирования и хранения.
11.2 Гарантийный срок эксплуатации - не менее 24 мес с момента ввода стеллажей в эксплуатацию.
Указанный срок может быть продлен по согласованию предприятия-изготовителя и эксплуатирующего предприятия.
11.3 При соблюдении условий эксплуатации, транспортирования и хранения срок службы стеллажей - 10 лет с момента изготовления.
(рекомендуемое)
![]() (обязательное)
Идентификацию поврежденных элементов стеллажей проводят в соответствии со значениями деформаций, указанными на рисунке Б.1. При этом в случае соответствия деформации элемента значению, указанному на рисунке, эксплуатация элемента стеллажей допускается. В случае превышения значения деформации эксплуатация стеллажей не допускается, при этом должна быть проведена незамедлительная замена поврежденного элемента (при отсутствии других указаний со стороны предприятия-изготовителя).

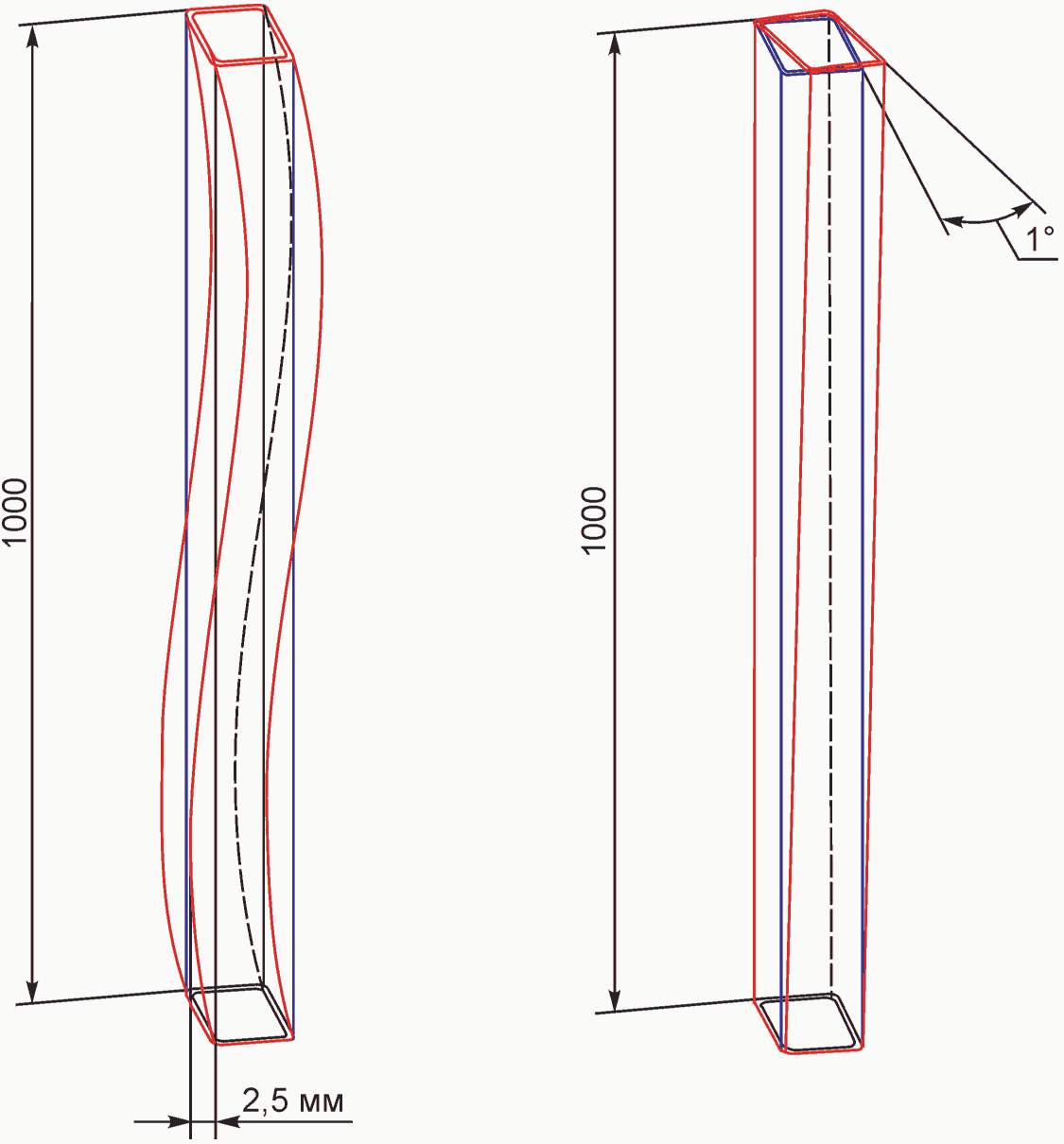

![]() Рисунок Б.1 - Максимальные допустимые значения деформации
элементов
Для идентификации повреждений балок стеллажей необходимо пользоваться данными, полученными от предприятия-изготовителя.
Вращение стойки в месте крепления к полу не допускается.
(обязательное)
БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ СТАТИЧЕСКИХ ИСПЫТАНИЙ
В.1 При проведении испытаний необходимо соблюдать требования, установленные в [3], [4], ГОСТ 12.3.009, а также в инструкции по эксплуатации стеллажа.
В.2 До начала испытаний сотрудник, ответственный за охрану труда и технику безопасности по приказу эксплуатирующего предприятия, должен провести инструктаж по устройству стеллажей, охране труда и технике безопасности со всеми специалистами, участвующими в испытаниях, с записью об этом в журнале.
В.3 Все работы в процессе испытаний должны выполняться по командам сотрудника, ответственного за безопасное проведение работ по приказу эксплуатирующего предприятия.
В.4 Площадка, на которой проводят испытания, должна быть ограждена и иметь соответствующие знаки; "Посторонним вход запрещен!", "Опасная зона".
В.5 При проведении испытаний запрещается:
- находиться посторонним лицам на испытательной площадке;
- находиться людям под поднимаемым (опускаемым) грузом;
- работать на высоте более 1,8 м без монтажных поясов и касок;
- оставлять испытательный груз на стеллажах после окончания работ.
(справочное)
ПРОТОКОЛА ИСПЫТАНИЙ ПРИ ПРОВЕДЕНИИ ПОЛНОГО ТЕХНИЧЕСКОГО
ОСВИДЕТЕЛЬСТВОВАНИЯ
ПРОТОКОЛ
испытаний стеллажной системы
______________________________ _____________________________
(место проведения испытаний) (дата проведения испытаний)
В соответствии с требованиями проведены статические испытания
стеллажной системы, расположенной _________________________________________
___________________________________________________________________________
Владельцем/эксплуатирующим предприятием указанной стеллажной системы
является __________________________________________________________________
___________________________________________________________________________
Расположение места испытаний на схеме склада: _________________________
Испытания провели: _______________/ __________________
(подпись) (ФИО)
_______________/ __________________
(подпись) (ФИО)
Лицо, ответственное за эксплуатацию:
___________________________________________________________________________
(должность) (подпись) (ФИО)
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/32/gost_81376.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
