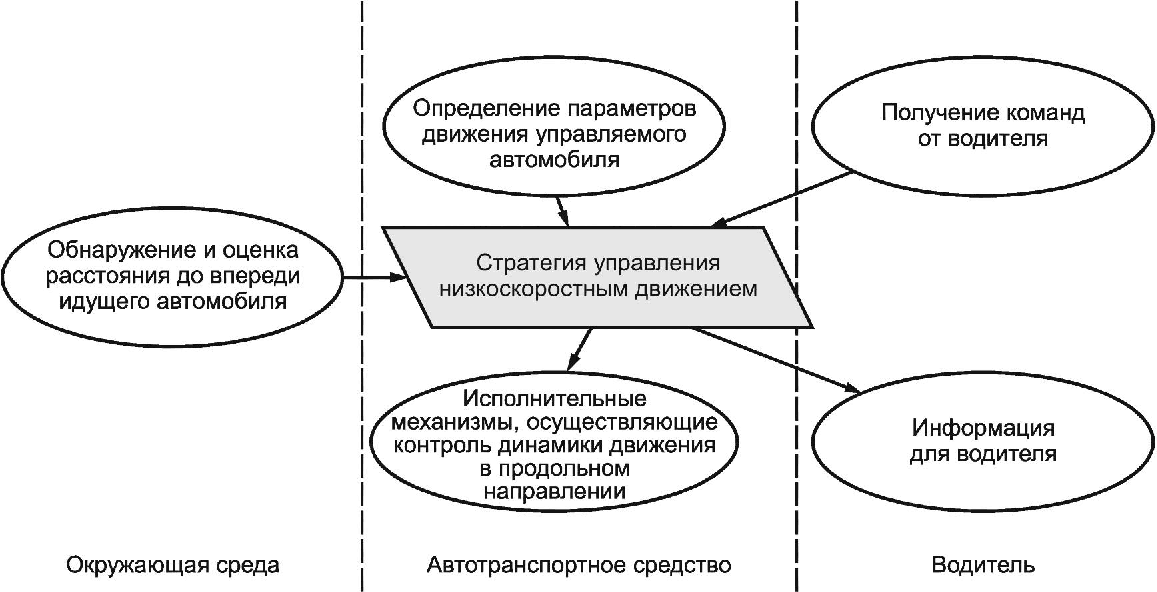

В настоящем стандарте рассмотрены два типа систем LSF.
Система LSF типа 1 следует за впереди идущим автомобилем, который распознается при включении системы водителем.
Система LSF типа 2 следует за впереди идущим автомобилем, который распознается при включении системы водителем, а также автоматически перенацеливается на преследуемый автомобиль до тех пор, пока система не будет выключена.
Системы LSF должны обеспечивать, как минимум, следующую стратегию управления и смены состояния (см. рисунок 3).
![]() --------------------------------

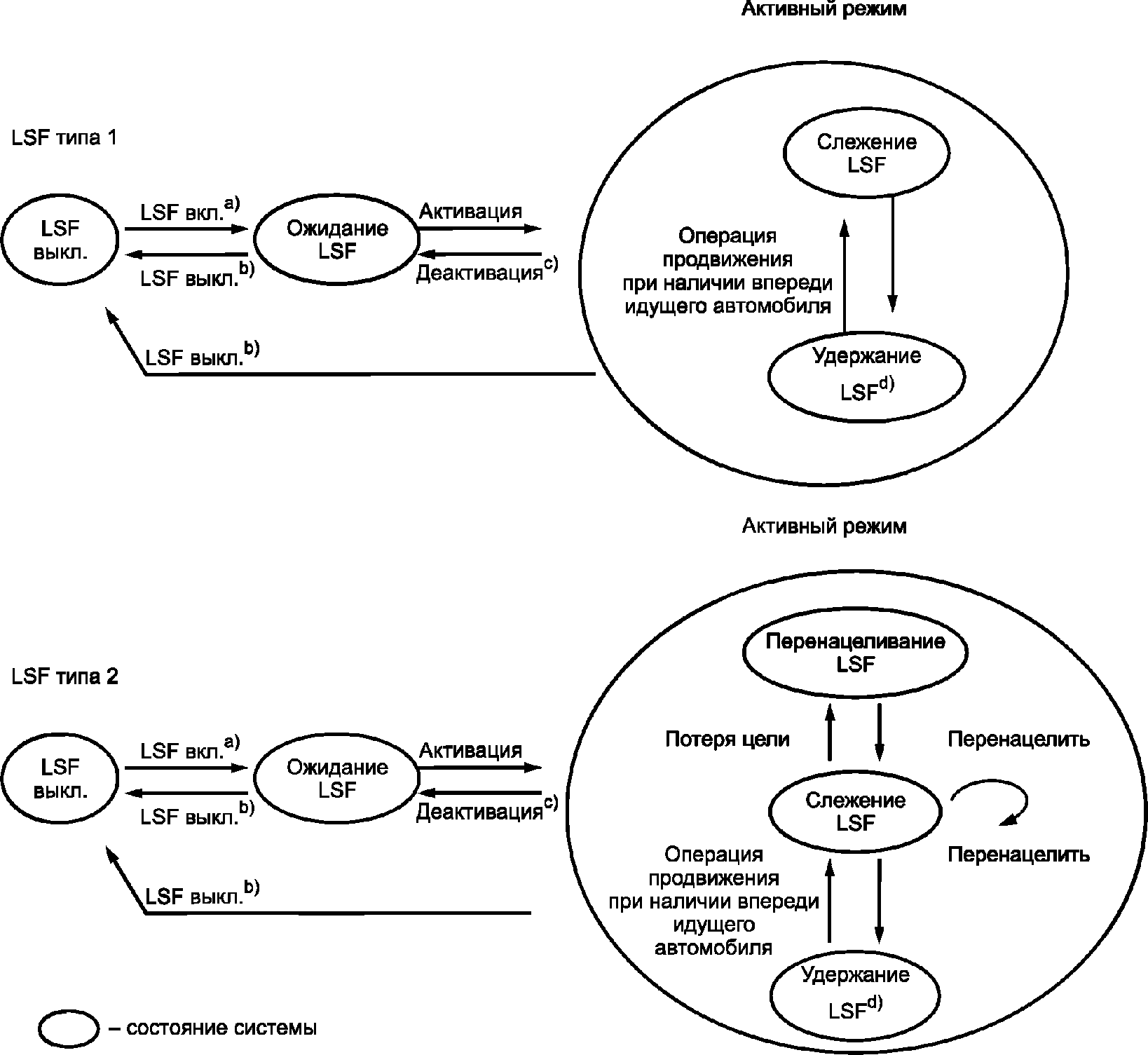

<a> Смена режима происходит после самодиагностики, которая выполняется в ручном режиме или автоматически.
<b> Смена режима происходит путем выполнения ручной операции выключения системы LSF. При обнаружении какого-либо сбоя может быть активировано автоматическое выключение.
<c> Действия водителя для деактивации системы или необходимые условия описаны в 6.3.5.
<d> Опциональный режим.
Следующие принципы определяют основы функционирования систем LSF:
- в режиме слежения LSF скорость автомобиля регулируется автоматически для поддержания дистанции до впереди идущего автомобиля (для обеспечения возможности следования за автомобилем, см. 6.3.2);
- (для системы LSF типа 1). В режиме слежения системы LSF новый преследуемый автомобиль будет выбираться автоматически (для обеспечения возможности автоматического перенацеливания см. 6.3.3);
- (для системы LSF типа 2). В режиме перенацеливания системы LSF управляемый автомобиль не должен ускоряться (для обеспечения возможности автоматического перенацеливания см. 6.3.3);
- после остановки управляемого автомобиля система должна перейти в режим удержания или ожидания LSF (для обеспечения условий для деактивации см. 6.3.5);
- в режиме удержания системы LSF должно выполняться автоматическое управление тормозной системой для поддержания управляемого автомобиля в неподвижном состоянии (с целью обеспечения возможности удержания см. 6.3.4).
6.2.1 Общие сведения
Система LSF должна рассматривать транспортные средства, движущиеся впереди, которые соответствуют условиям 6.2.2 - 6.2.4.
6.2.2 Обнаружение целей
Система LSF должна обнаруживать движущиеся автомобили.
Система LSF должна рассматривать остановившийся автомобиль, который отслеживался до его остановки, как преследуемый автомобиль.
Опциональной возможностью системы LSF является рассмотрение объекта, который уже остановился или замедляет скорость при его обнаружении, как преследуемый автомобиль. Если объекты, которые уже остановились или замедляют скорость, не рассматриваются системой как преследуемый автомобиль, водитель должен быть проинформирован об этом, как минимум, посредством руководства пользователя автомобиля.
Если впереди идущий автомобиль находится в пределах диапазона дистанций от d1 до dmax, система LSF должна измерить расстояние между впереди идущим и управляемым автомобилями (см. рисунок 4). В пределах этого расстояния распознаваемый впереди идущий автомобиль по ширине не должен превышать ширины управляемого автомобиля.

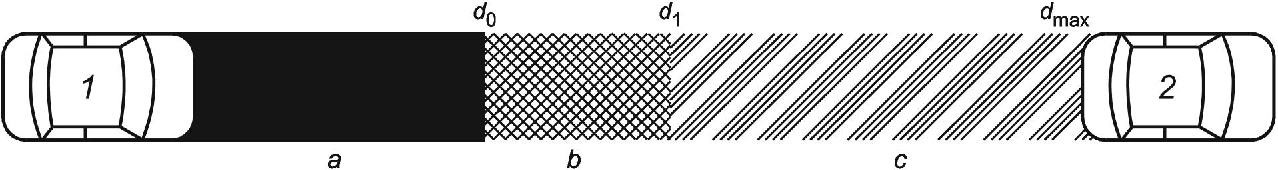

![]() 1 - управляемый автомобиль; 2 - впереди идущий автомобиль;
a - обнаружение автомобиля не требуется; b - требуется
обнаружение автомобиля; c - требуется обнаружение автомобиля
и определение расстояния
dmax = Tmax(vmax)·vmax.
Если впереди идущий автомобиль находится на расстоянии от d0 до d1, то система LSF должна обнаружить присутствие автомобиля, но при этом не требуется ни измерения дистанции до автомобиля, ни измерения относительной скорости между впереди идущим и управляемым автомобилями. Если впереди идущий автомобиль обнаружен в пределах этого диапазона и дистанцию невозможно определить, система должна запретить автоматический разгон.
d1 = cmin(vmin).
Если впереди идущий автомобиль находится на расстоянии меньшем, чем d0, то система LSF не должна обнаруживать присутствие автомобиля.
d0 = 2 м.
Если на прямой дороге присутствует более одного автомобиля, ближайший из этих автомобилей (см. рисунок 5) на пути управляемого автомобиля должен быть выбран как цель для контроля системой LSF в типовых ситуациях работы, как при испытании (о тестировании на выбор цели см. 7.4).

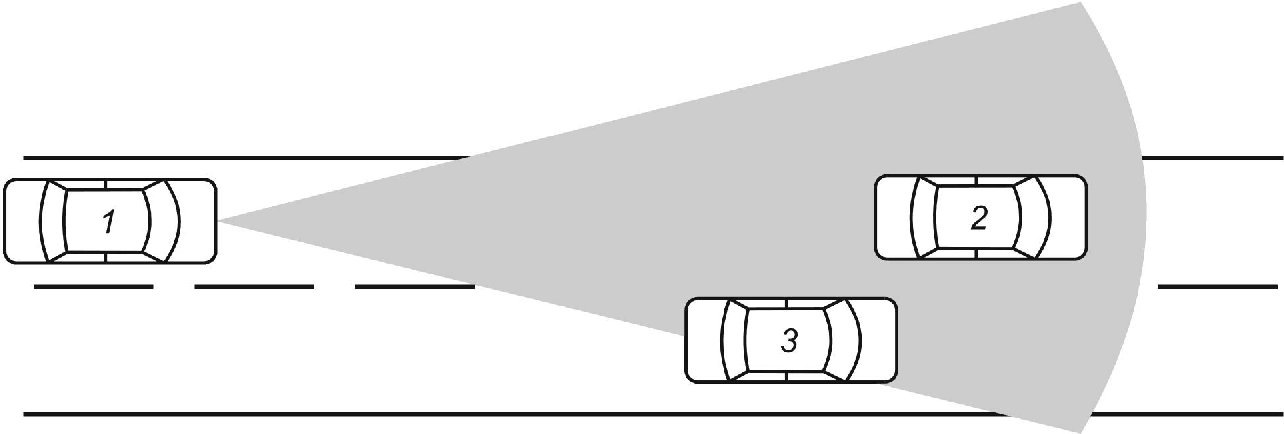

![]() 1 - управляемый автомобиль; 2 - впереди идущий автомобиль
на пути следования управляемого автомобиля;
3 - впереди идущий автомобиль в соседнем ряду
Если впереди идущий автомобиль находится на расстоянии более чем dtarget_limit, система LSF не должна рассматривать его в качестве преследуемого автомобиля (см. рисунок 6).

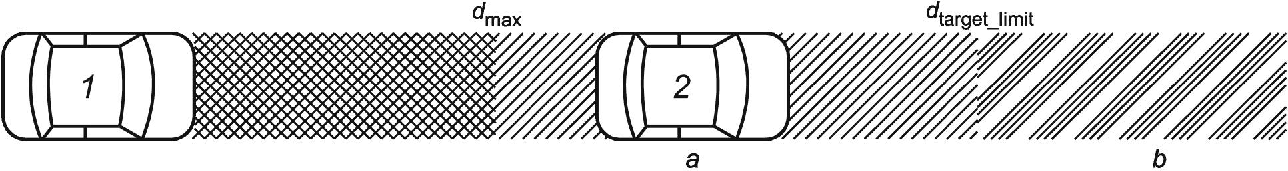

![]() 1 - управляемый автомобиль; 2 - впереди идущий автомобиль;
a - система LSF может распознать этот автомобиль
как преследуемый; b - система LSF не должна распознать
этот автомобиль как преследуемый
dtarget_limit = max{[Tmax(vmax)·v·3], 36}.
6.3.1 Условия активации
Для перехода в активное состояние должны соблюдаться следующие условия:
- система должна быть активирована водителем;
- скорость управляемого автомобиля не должна превышать максимальную рабочую скорость системы LSF;
- управляемый автомобиль должен уже обнаружить преследуемый автомобиль;
- условия деактивации отсутствуют;
- система не выявила каких-либо неполадок.
Когда управляемый автомобиль остановился, допускается переход системы LSF в режим удержания (для систем LSF с такой опцией), даже если водитель нажимает на педаль тормоза.
В режиме слежения LSF скорость управляемого автомобиля должна регулироваться автоматически в диапазоне от vmin до vmax с целью поддержания заданного значения дистанции до преследуемого автомобиля.
Система LSF должна снижать скорость в пределах своей ограниченной способности к замедлению до vmin при движении за останавливающимся преследуемым автомобилем, который уже распознан.
В условиях установившегося режима система LSF должна поддерживать минимальную предельную дистанцию в соответствии с 6.3.2.1.
В условиях смены режима значение дистанции может кратковременно сократиться ниже нужного значения. В этом случае система должна восстановить значение дистанции, чтобы соблюдать необходимое расстояние.
Интервал Tmin должен представлять собой минимальный выбираемый временной интервал для следования в условиях установившегося режима для любого значения скорости v. Интервал Tmin(v) должен быть не менее интервала Tmin, равного 1,0 с.
Дистанция cmin должна представлять собой минимальное расстояние для следования в условиях установившегося режима для любого значения скорости v. Дистанция cmin(v) должна быть не менее дистанции cmin, равной 2,0 м.
В условиях установившегося режима значение дистанции не должно быть менее MAX[cmin, (Tmin·v)].

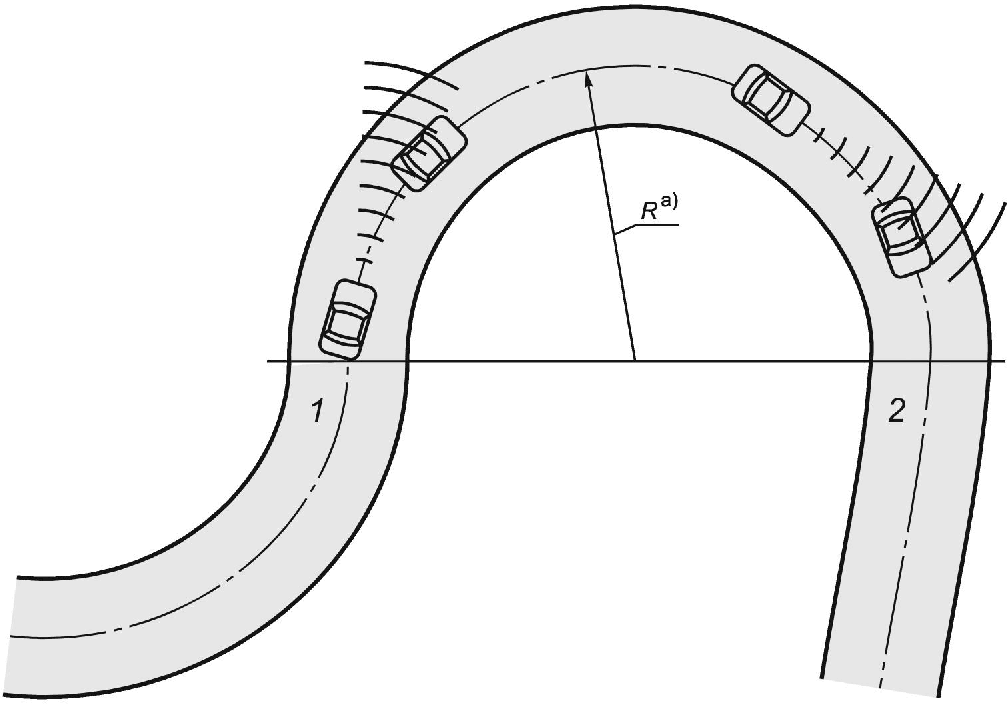

6.3.2.2 Способность к движению по криволинейной траектории
Система LSF должна допускать следование автомобиля в условиях установившегося режима с
интервалом Tmax по криволинейной траектории радиусом R, который должен быть не менее Rmin, равного 125 м.Система LSF типа 2 должна обладать способностью к автоматическому перенацеливанию для обнаружения следующего преследуемого автомобиля и смены цели слежения, как минимум, в случаях:
- встраивания перед управляемым автомобилем других автомобилей;
- вытеснения преследуемого автомобиля в другую полосу движения.
В режиме перенацеливания LSF скорость автомобиля может регулироваться.
В режиме перенацеливания LSF не должен применяться разгон автомобиля.
Режим перенацеливания LSF должен сменяться режимом слежения LSF сразу же после переключения на новый преследуемый автомобиль.
Система LSF с минимальной рабочей скоростью vmin, равной 0, может обладать функцией удержания в качестве опции.
Система LSF с возможностью удержания должна автоматически переходить в режим удержания LSF, когда управляемый автомобиль останавливается.
Переход от режима удержания к режиму слежения активируется действием водителя по осуществлению начала движения автомобиля (операция продвижения) только в том случае, когда управляемый автомобиль уже обнаружил преследуемый автомобиль.
Система должна переходить из активного режима в режим ожидания при выполнении любого из перечисленных ниже условий:
- в режимах слежения и перенацеливания LSF торможение водителем должно деактивировать систему LSF, как минимум, в том случае, если приложенная водителем тормозная сила превышает тормозную силу, создаваемую системой LSF;
- в режимах слежения и перенацеливания система LSF должна быть деактивирована, если скорость управляемого автомобиля превышает vmax;
- в режимах слежения и перенацеливания системы LSF без опции удержания система должна быть деактивирована, если скорость управляемого автомобиля снижается ниже значения vmin. Если vmin равно 0, система должна быть деактивирована в течение 3 с после начала остановки управляемого автомобиля;
- в режиме слежения система LSF типа 1 должна быть деактивирована, если происходит встраивание нового автомобиля, или вытеснение преследуемого автомобиля, или отсутствует преследуемый автомобиль;
- если преследуемый автомобиль приближается ближе, чем на расстояние d0, и больше не обнаруживается, системы LSF типов 1 и 2 должны блокировать автоматический разгон и могут продолжать торможение;
- в режиме перенацеливания система LSF типа 2 должна быть деактивирована, если длительность этого состояния превышает Tmax либо если управляемый автомобиль достигает позиции, где преследуемый автомобиль находился во время его потери.
Примечание - Tmax - это максимальное значение выбираемого
интервала, т.е. оно соответствует значению дистанции, деленной на скорость управляемого автомобиля (> 0), которая обычно используется и при которой водитель ожидает перехода к перенацеливанию;- в режиме удержания LSF торможение водителем не обязательно должно деактивировать систему;
- в режиме удержания LSF при автоматической деактивации системы условия деактивации должны быть подробно описаны в руководстве пользователя автомобиля, и при этом должно происходить оповещение о деактивации.
6.4.1 Общие сведения
Система должна обеспечивать следующие возможности управления и вмешательства.
6.4.2 Элементы управления и реакция системы
6.4.2.1 Система LSF не должна приводить к значительным кратковременным сокращениям эффективности торможения как реакции на торможение водителем, даже если система LSF тормозила автоматически.
6.4.2.2 Для нагружения силового привода двигателя (например, привода дроссельной заслонки) будет использоваться
сила из вызванного действиями водителя или работой системы LSF. Это всегда дает водителю преимущество для перехвата управления мощностью двигателя от системы LSF.Если управляющий запрос водителя по использованию мощности двигателя превышает текущий запрос системы LSF, функция автоматического торможения должна быть заблокирована с немедленным растормаживанием (отключением тормозного усилия). Нажатие водителем педали газа не должно приводить к значительной задержке реакции системы на данное действие.
6.4.2.3 Активация автоматического торможения не должна приводить к блокировке колес на время большее, чем это позволяют антиблокировочные системы (АБС). Эта необходимость не требует наличия АБС.
6.4.2.4 Автоматическое управление системы LSF мощностью двигателя не должно приводить к чрезмерному проскальзыванию колес в продольном направлении на время большее, чем это позволяют противобуксовочные системы (ПБС). Эта необходимость не требует наличия ПБС.
6.4.2.5 Система LSF может автоматически регулировать дистанцию без участия водителя для реагирования на изменение условий движения (например, на плохую погоду). Однако при этом отрегулированное значение дистанции не должно быть меньше минимальной дистанции, заданной водителем.
6.4.2.6 Если система позволяет водителю выбрать значение дистанции и/или
интервала, то способ выбора должен соответствовать любому из следующих условий:a) если система сохраняет последнее выбранное значение дистанции и/или
интервала после выключения LSF, значение дистанции и/или интервала должно быть отчетливо показано водителю, как минимум, во время активации системы;b) если система не поддерживает сохранение последнего выбранного значения дистанции и/или
интервала после выключения LSF, значение дистанции и/или интервала должно быть выставлено на предустановленное по умолчанию.6.4.3 Элементы контроля
6.4.3.1 В режиме ожидания рекомендуется отображение сигнала готовности к активации, который означает, что система LSF готова к переходу из режима ожидания к активному режиму, это полезно для адаптации к управлению.
6.4.3.2 В активном режиме система LSF типа 2 должна показывать визуальное изображение обнаружения преследуемого автомобиля.
6.4.3.3 Система должна обеспечивать визуальное отображение своего активного состояния.
6.4.3.4 Если система LSF отключается или недоступна вследствие отказа, водитель должен получить информацию об этом.
6.4.4 Обозначения
Если для отображения функционирования или неисправности системы LSF используются символы, должны использоваться стандартные символы в соответствии с ИСО 2575.
Значение скорости vmax не должно превышать 13,9 м/с.
Значение скорости vmin не должно превышать 1,39 м/с (0 <= vmin <= 1,39 м/с).
Не должно происходить резкого прекращения торможения в случае автоматической деактивации системы LSF.
Среднее замедление автомобиля при работе автоматической системы LSF не должно превышать 3,5 м/с2 (усредненное значение за 2 с) при движении автомобиля со скоростью выше 20 м/с и 5 м/с2 (усредненное значение за 2 с) при движении автомобиля со скоростью ниже 5 м/с (см. рисунок 7). Для систем LSF применим только диапазон скоростей автомобиля от 0 до 13,9 м/с.
![]() X - скорость управляемого автомобиля, м/с;
Y - максимальное замедление, м/с2
Средняя скорость изменения замедления автомобиля при работе автоматической системы LSF не должна превышать 2,5 м/с3 (усредненное значение за 1 с) при движении автомобиля со скоростью выше 20 м/с и 5 м/с3 (усредненное значение за 1 с) при движении автомобиля со скоростью ниже 5 м/с (см. рисунок 8). Для систем LSF применим только диапазон скоростей автомобиля от 0 до 13,9 м/с.
![]() X - скорость управляемого автомобиля, м/с;
Y - средняя скорость изменения замедления, м/с3
Среднее ускорение автомобиля при работе автоматической системы LSF не должно превышать 2 м/с2 (усредненное значение за 2 с) при движении автомобиля со скоростью выше 20 м/с и 4 м/с2 (усредненное значение за 2 с) при движении автомобиля со скоростью ниже 5 м/с (см. рисунок 9). Для систем LSF применим только диапазон скоростей автомобиля от 0 до 13,9 м/с.
![]() X - скорость управляемого автомобиля, м/с;
Y - максимальное ускорение автоматического разгона, м/с2
Если система LSF использует рабочую тормозную систему для автоматического торможения, должны включаться стоп-сигналы. Если система LSF применяет другие средства замедления, система может включать стоп-сигналы. Стоп-сигналы должны загораться в течение 350 мс после того, как система LSF начинает торможение рабочей тормозной системой. Чтобы предотвратить раздражающее мигание стоп-сигналов, они могут оставаться включенными в течение разумного интервала времени после завершения применения системой LSF торможения.
В таблице 1 перечислены необходимые реакции на ошибки в зависимости от того, в какой из подсистем произошел сбой.
Оповещения об ошибках, описанных в таблице 1, должны немедленно поступать к водителю. Оповещения должны продолжать выдаваться до тех пор, пока система не будет выключена.
Таблица 1
Повторная активация системы LSF должна быть запрещена до успешного выполнения самодиагностики, которая запускается либо при выключении/включении зажигания, либо при выключении/включении системы LSF.
При работе совместно с другими системами помощи водителю (контроля динамики движения автомобиля в продольном направлении) система LSF должна соответствовать следующим требованиям:
- должно допускаться взаимодействие с системами, которые не выполняют управление автомобилем (например, системы оповещения о столкновении с идущим впереди автомобилем - FVCWS (см. ИСО 15623));
- если система LSF типа 1 устанавливается в сочетании с системой, которая поддерживает управление разгоном и замедлением автомобиля в нормальных дорожных условиях (например, система адаптивного круиз-контроля - ACC (см. ИСО 15622)), переход между активным состоянием LSF и активным состоянием (или его эквивалентом) другой системы допустим только посредством ручного управления водителем;
- если система LSF типа 2 устанавливается в сочетании с системой, которая поддерживает управление разгоном и замедлением автомобиля в нормальных дорожных условиях (например, система адаптивного круиз-контроля - ACC (см. ИСО 15622)), водитель должен быть оповещен о том, какая из систем активна;
- при взаимодействии с системами, которые управляют предотвращением столкновений или смягчением последствий столкновения в аварийной ситуации, система LSF не должна вмешиваться в экстренную работу таких систем.
a) Испытания должны проводиться на ровной, сухой и чистой асфальтовой или бетонной поверхности.
b) Температура окружающей среды должна быть в диапазоне от минус 20 °C до плюс 40 °C.
c) Диапазон видимости по горизонтали должен превышать 1 км.
7.2.1 Общие сведения
Тестовые макеты определяются современными технологиями, принятыми к применению. Для других технологий следует пользоваться опытными образцами тестируемых объектов.
7.2.2 Инфракрасный лазерный радар (LIDAR)
Тестовый макет для инфракрасного теста характеризуется его инфракрасным показателем CTT (коэффициент тестируемого объекта) и поперечным сечением.
Минимальное поперечное сечение тестового макета составляет 20 см2.
Тестовый макет представляет собой диффузный отражатель с показателем CTT, равным (1 +/- 0,1) м2/ср.
7.2.3 Радарный тест миллиметровыми радиоволнами (RADAR)
Тестовый макет для теста RADAR характеризуется поперечным сечением радара (RCS).
В диапазоне частот от 20 до 95 ГГц значение RCS для тестового макета должно составлять 3 м2.
Для значительно отличающихся диапазонов частот значение RCS подлежит определению и уточнению.
7.3.1 Общие сведения
О дальности обнаружения на прямых дорогах см. 6.2.3.
7.3.2 Процедура тестирования для позиций d0, d1 и dmax
Проекция поперечного сечения автомобиля соответствует прямоугольнику высотой 0,9 м и шириной управляемого автомобиля, начинающейся на высоте 0,2 м от опорной поверхности. Зона обнаружения состоит из различных сегментов в пределах вида автомобиля сзади. Кроме того, она ограничена минимальной высотой легкового автомобиля. Тестовый макет для тестирования позиций d1 и dmax состоит из трех столбцов. Столбцы L и R имеют ширину 0,5 м каждый. Во время проведения испытаний для позиций d1 и dmax установленные отражатели должны обнаруживаться не менее чем на одной позиции в каждой из секций (L, C, R) тестового макета. Для позиции d0 достаточно обнаружения хотя бы одного отражателя на всей плоскости тестового макета (см. рисунок 10).

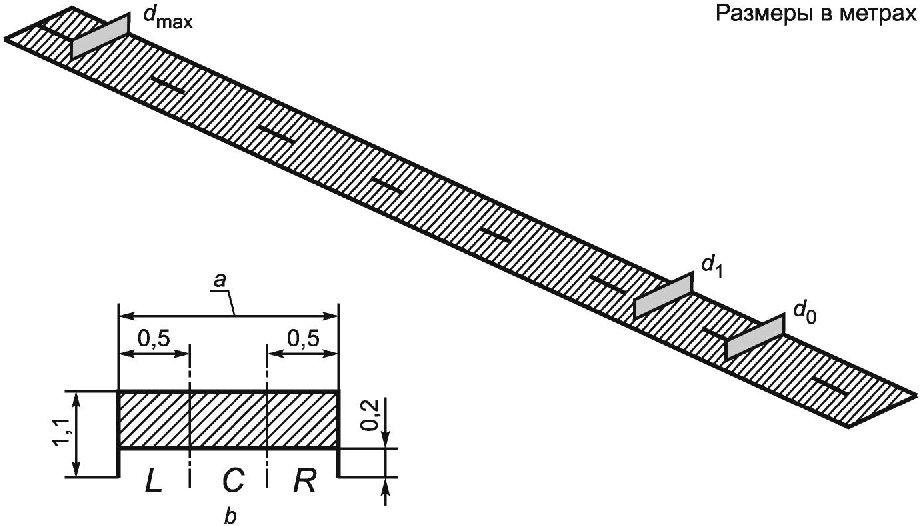

![]() a - ширина управляемого автомобиля;
b - проекция автомобиля (тестовый макет)
Для позиций d0, d1 и dmax должен использоваться тестовый макет (см. 7.2).
Тестирование на измерение дальности должно выполняться в динамическом режиме.
Опционально может оказаться допустимым тестирование в статическом режиме.
Максимальное время обнаружения не должно превышать 2 с после появления цели.
7.4.1 Общие сведения
О выборе цели см. 6.2.4.
7.4.2 Начальные условия
Два впереди идущих автомобиля одной модели движутся борт о борт друг с другом со скоростью vvehicle_start. Расстояние между продольными осевыми линиями впереди идущих автомобилей составляет (3,5 +/- 0,25) м. Ширина впереди идущих автомобилей должна составлять от 1,4 до 2,0 м.
Управляемый автомобиль следует за одним из впереди идущих автомобилей в состоянии установившегося режима. Впереди идущий автомобиль, за которым следует управляемый, определяется как преследуемый автомобиль. Временной интервал равен Tmax(vvehicle_start). Боковое смещение продольной осевой линии управляемого автомобиля относительно продольной осевой линии преследуемого автомобиля не должно превышать 0,5 м (см. рисунок 11).

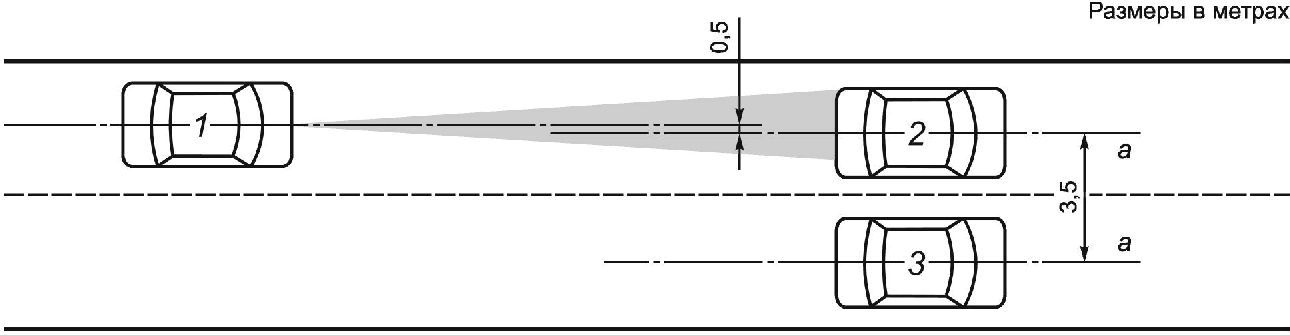

![]() 1 - управляемый автомобиль; 2 - впереди идущий автомобиль
на пути следования управляемого автомобиля;
3 - впереди идущий автомобиль на соседней полосе;
a - скорость каждого автомобиля, равная vvehicle_start
7.4.3 Процедура испытания
Преследуемый автомобиль разгоняется до скорости vvehicle_end.
Тест считается успешно пройденным, если управляемый системой LSF автомобиль проедет мимо впереди идущего в соседней полосе автомобиля (см. рисунок 12).
![]() 1 - управляемый автомобиль; 2 - преследуемый автомобиль;
3 - впереди идущий автомобиль в соседней полосе;
a - скорость преследуемого автомобиля, равная vvehicle_end;
b - скорость впереди идущего автомобиля в соседней полосе,
равная vvehicle_start
vvehicle_end = vmax;
vvehicle_start = vvehicle_end - 3 м/с.
7.5.1 Общие сведения
О способности к следованию за автомобилем см. 6.3.2.
7.5.2 Начальные условия
Впереди идущий автомобиль должен двигаться со скоростью (0,9, ..., 1,0)·vmax (см. рисунок 13).
Ширина впереди идущего автомобиля должна находиться в пределах 1,4 - 2,0 м.
![]() 1 - управляемый автомобиль; 2 - впереди идущий автомобиль
(начальные условия)
Управляемый автомобиль следует за передним в условиях установившегося режима движения.
Значение
интервала должно быть Tmin(vmax).7.5.3 Процедура испытания
Преследуемый автомобиль должен начать торможение до полной остановки.
Значение замедления преследуемого автомобиля должно составлять 2,0 - 2,5 м/с2.
Тест считается успешно пройденным, если управляемый автомобиль под управлением системы LSF замедляется до скорости vmin за преследуемым автомобилем (см. рисунок 14).
![]() 1 - управляемый автомобиль; 2 - преследуемый автомобиль
(конечные условия)
7.6 Тестирование способности к автоматической смене траектории движения (только для систем LSF 2 типа)
7.6.1 Общие сведения
О способности к автоматической смене траектории движения смотри 6.3.3.
7.6.2 Начальные условия
Впереди идущий автомобиль должен двигаться со скоростью (0,9, ..., 1,0)·vmax.
Ширина впереди идущего автомобиля должна находиться в пределах 1,4 - 2,0 м.
Управляемый автомобиль следует за впереди идущим в условиях установившегося режима движения.
Впереди идущий автомобиль, за которым следует управляемый, считается преследуемым автомобилем.
Значение
интервала должно быть Tmin (vmax).Боковое смещение продольной осевой линии управляемого автомобиля относительно продольной осевой линии преследуемого автомобиля не должно превышать 0,5 м (см. рисунок 15).
![]() 1 - управляемый автомобиль; 2 - преследуемый автомобиль
смене траектории движения (начальные условия)
7.6.3 Процедура испытания
Автомобиль, движущийся с низкой скоростью, должен иметь скорость 1,4 - 2,8 м/с.
Преследуемый автомобиль должен сменить полосу движения при обнаружении автомобиля, движущегося с низкой скоростью (см. рисунок 16).

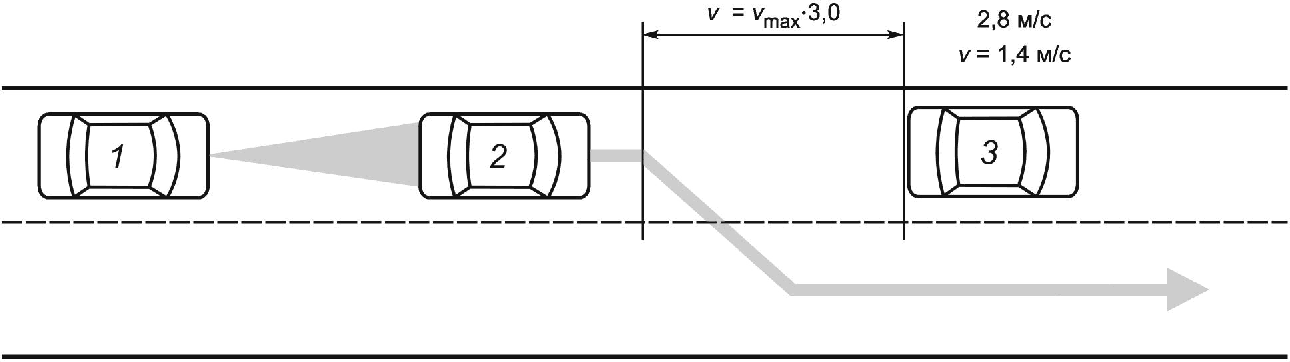

![]() 1 - управляемый автомобиль; 2 - преследуемый автомобиль;
3 - автомобиль, движущийся с низкой скоростью
смене траектории движения (условия смены полосы)
Местоположение смены полосы движения должно определяться значением (0,9, ..., 1,0)·vmax·3.
Боковое смещение продольной осевой линии управляемого автомобиля относительно продольной осевой линии автомобиля, движущегося с низкой скоростью, не должно превышать 0,5 м.
Тест считается пройденным успешно, если управляемый системой LSF автомобиль следует за автомобилем, движущимся с низкой скоростью, на предписанной дистанции (см. рисунок 17).
![]() 1 - управляемый автомобиль; 2 - автомобиль, движущийся
с низкой скоростью
смене траектории движения (конечные условия)
7.7.1 Общие сведения
При выполнении данного теста необходимо принять во внимание геометрию дороги в сочетании с полем обзора датчика системы LSF.
Разные методы прогнозирования геометрии дороги и применения технического зрения ведут к необходимости использования сценария движения.

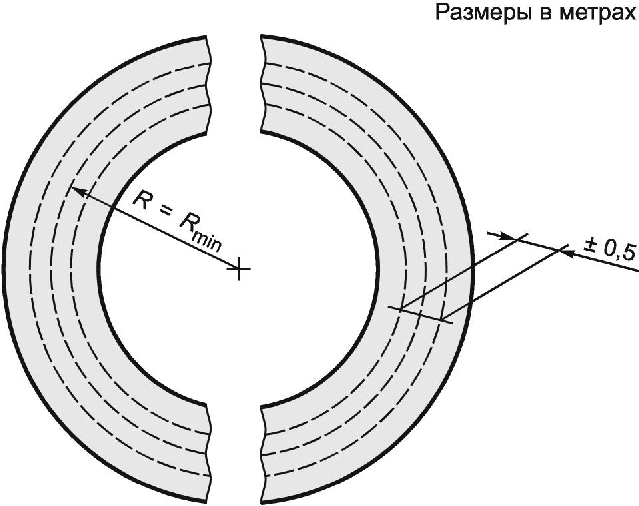

Испытательная трасса должна состоять либо из кольцевого участка дороги с постоянным радиусом, либо из достаточно длинного криволинейного участка с постоянным радиусом. Радиус должен находиться в пределах 80% - 100% значения Rmin. Направление движения по трассе должно допускаться как по часовой стрелке, так и против нее. Применение дорожной разметки, барьерных ограждений и т.п. не регламентируется (см. рисунок 18).
Для систем LSF испытания следует проводить при значении Rmin, равном 125 м.
![]() 7.7.3 Требования к преследуемому автомобилю
Преследуемый автомобиль должен быть оснащен тестовым макетом, описанным в 7.2. Тестовый макет должен быть закреплен посередине задней поверхности автомобиля на высоте (0,6 +/- 0,1) м над опорной поверхностью. Остающаяся открытой поверхность автомобиля должна быть покрыта аналогично задней поверхности автомобиля при снятом тестовом макете, обеспечивая поперечное сечение RCS теста RADAR не менее 0,6 м2 или отражательную способность не более 20% тестового макета.
7.7.4 Сценарий движения
Управляемый автомобиль движется за преследуемым автомобилем по той же траектории (боковое отклонение в пределах +/- 0,5 м между продольными осями обоих автомобилей) в условиях установившегося режима. Оба автомобиля должны соответствовать начальным условиям тестирования, определенным на рисунке 15 (только управляемый и преследуемый автомобили) до начала выполнения теста. Подробности испытания приведены в таблицах 2 и 3, а также на рисунке 19.
Таблица 2
к движению по криволинейной траектории
(преследуемый автомобиль)
Таблица 3
к движению по криволинейной траектории
(управляемый автомобиль)
![]() 1 - начало испытания (управляемый автомобиль находится
на части трассы с постоянным радиусом, а также выполняются
остальные начальные условия теста); 2 - завершение испытания
[управляемый автомобиль снижает скорость (положительный
результат) либо временной интервал снижается до значения
менее чем 2/3·Tmax]
<a> - постоянное значение
Скорость преследуемого автомобиля на момент начала теста определяется как:
vcircle_start = (0,9, ..., 1,0)·vmax.
В соответствующий момент времени преследуемый автомобиль начинает торможение, при этом контролируется реакция управляемого автомобиля. Управляемый автомобиль должен начать снижение скорости из-за снижения дистанции до преследуемого автомобиля, прежде чем временной интервал снизится до 2/3CTmax (см. рисунок 20).
![]() t - время испытания; Y1 - скорость управляемого автомобиля;
Y2 - скорость преследуемого автомобиля; a - подготовка
к тесту; b - первый маневр теста; c - второй маневр теста;
d - начало теста; e - положительные результаты;
f - отрицательные результаты; g - скорость преследуемого
автомобиля, равная vcircle_start; h - скорость преследуемого
автомобиля, равная (vcircle_start - 3,5) м/с
испытания на способность к движению
по криволинейной траектории
(обязательное)
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
А.1 Тест LIDAR - Коэффициент тестового макета
А.1.1 Телесный угол
Телесный угол

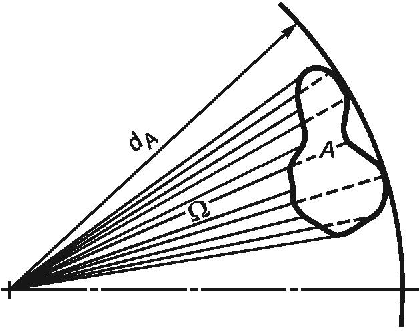

![]() где A - используемая площадь, м2;
dA - расстояние между источником излучения и площадью проецирования A, м;
![]() А.1.2 Излученная интенсивность I
Излученная интенсивность I определяется как мощность, излученная источником Ф в пределах телесного угла
![]() где Iref - интенсивность, излученная в данном направлении от отражателя, измеренная перед принимающей поверхностью, Вт/ср;
А.1.3 Интенсивность излучения Et
Интенсивность излучения - это отношение излученной мощности к площади облучаемой поверхности. Et представляет собой плотность излучения на облучаемой площади:
![]() где Et - интенсивность излучения, Вт/м2;
At - площадь облучаемой поверхности, м2.
А.1.4 Коэффициент тестового макета CTT
Тестовый макет характеризуется коэффициентом отражения, идентичным отражательной способности грязного автомобиля без специальных отражателей:
![]() где CTT - коэффициент тестового макета в квадратных метрах на стерадиан, м2/ср;
Iref - интенсивность, излученная в данном направлении от отражателя, измеренная перед принимающей поверхностью, Вт/ср;
Et - интенсивность излучения на выходе излучателя, Вт/м2.
Отражатель (см. рисунок А.2) с заданным значением CTT должен иметь пространственное распределение отражения >= 8·10-3 ср.

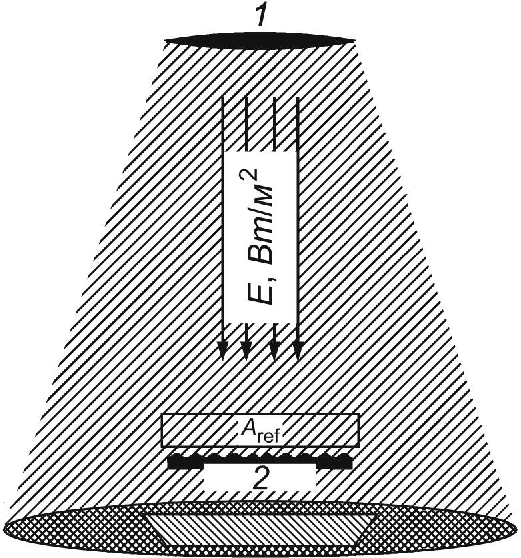

![]() 1 - приемное устройство; 2 - отражатель
Значение CTT характеризует только качество отражателя (затухание). Для процедуры испытания достаточно воспользоваться уголковым отражателем (см. рисунок А.3) (сокращение поверхности до "точечного размера"). Тем не менее, можно использовать большую поверхность отражения, если общая отражательная способность поверхности не превышает упомянутого значения.
![]() 1 - излучатель; 2 - отражатель
А.1.5 Размер отражателя
Необходимо определение размеров отражателя (см. рисунок А.4). Опытным путем установлено, что рефлектор Ламберта площадью приблизительно 1,7 м2 является идеальным решением для имитации автомобиля. В качестве другой методики можно воспользоваться "тройным" отражателем площадью приблизительно 20 см2.

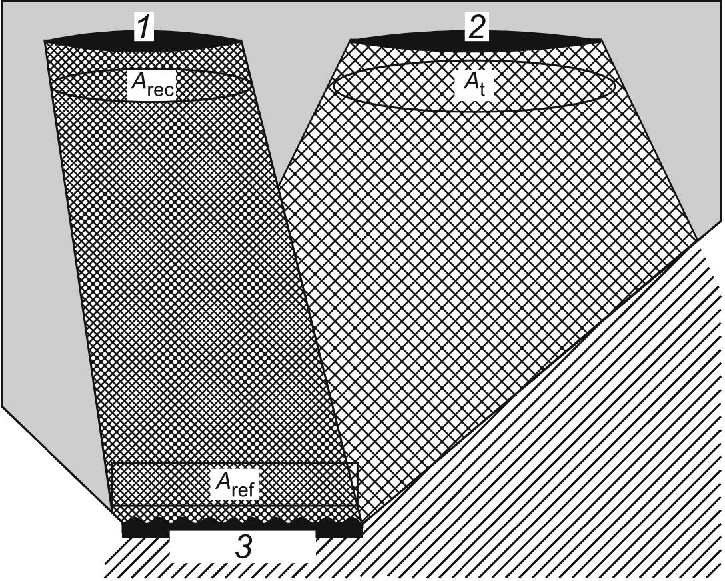

![]() 1 - приемное устройство; 2 - излучатель; 3 - отражатель
Рефлектор Ламберта отражает полную энергию внутри сферической области (см. рисунок А.5).

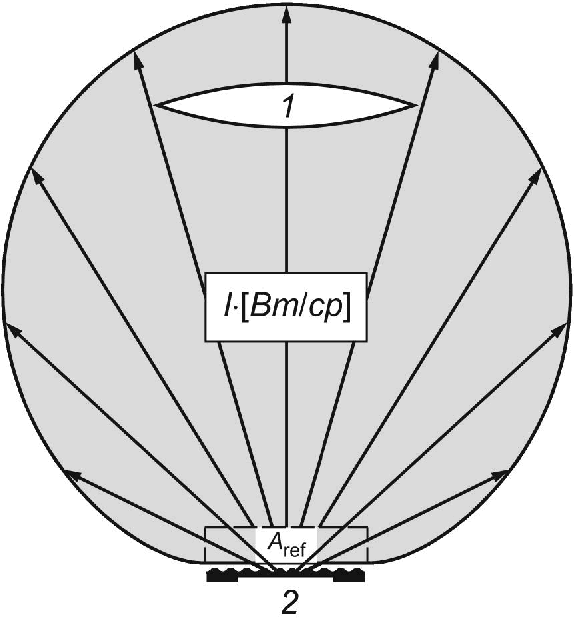

![]() 1 - отражатель
![]() где
I0 - излученная интенсивность, Вт/ср;
Размер 1,7 м2 соответствует поперечному сечению небольшого автомобиля.
А.2 Определение RCS тестового макета с уголковым отражателем
Тестовый макет характеризуется параметром поперечного сечения RCS.
Вид тестового макета должен соответствовать изображенному на рисунке А.6.
![]() Рисунок А.6 - Уголковый отражатель
![]() где L - длина грани отражателя для теста RADAR, м;
(справочное)
МЕЖГОСУДАРСТВЕННОМУ СТАНДАРТУ
Таблица ДА.1
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/32/gost_87071.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
