"ГОСТ Р ИСО/ТС 10303-1241-2015. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1241. Прикладной модуль. Права на информацию"
(утв. и введен в действие Приказом Росстандарта от 28.12.2015 N 2212-ст)

1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2015 г. N 2212-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1241:2011-10 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1241. Прикладной модуль. Права на информацию" (ISO/TS 10303-1241:2011-10 "Industrial automation systems and integration - Product data representation and exchange - Part 1241: Application module: Information rights").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте /template/go.php?url=https://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".

Настоящий стандарт определяет прикладной модуль для представления прав, относящихся к доступу к информации и использованию информации. Другими словами, настоящий стандарт устанавливает право сотрудника или организации использовать информацию определенным образом или для определенной цели. К таким правам относятся авторское право, право на интеллектуальную собственность или передача прав собственности на использование информации, возможно, ограниченная рамками конкретного контракта. Права на персональные данные в настоящем стандарте не рассматриваются.

Регистрация прав на использование информации важна при совместной работе, например в среде совместно используемых данных. Среда совместно используемых данных может содержать информацию об изделии, поступающую от разных компаний, но только генеральный подрядчик имеет право просматривать всю поступающую информацию.

Прикладной модуль "Права на информацию" обеспечивает регистрацию конкретного права, исторического акта на передачу прав собственности организации, возможно, ограниченную рамками конкретного контракта и распространения данного права на конкретные элементы данных. Передача прав собственности может быть утверждена в целом или только в части конкретных элементов данных. Последнее может применяться в случае, когда для доступа к конкретным элементам данных необходимо специальное разрешение. Данный прикладной модуль не обеспечивает передачу прав собственности на обобщенный класс данных, поэтому для реализации такой возможности требуется его расширение. Прикладной модуль "Права на информацию" поддерживает как регистрацию текущих прав, так и отслеживание истории предоставления прав.

Права всегда определены в некоторых правовых рамках. На пользователей возлагается ответственность за обеспечение того, чтобы были установлены правовые рамки, в которых должны интерпретироваться права, а использование и интерпретация прав были четко определены.

Третье издание ИСО/ТС 10303-1241, соответствующее настоящему стандарту, по сравнению со вторым изданием включает изменения, приведенные в приложении F.

В разделе 1 определены область применения прикладного модуля, его функциональность и относящиеся к нему данные.

В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.

В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.

Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Права на информацию".

Требования настоящего стандарта распространяются:

- на определение права на информацию;

- историю регистрации передачи и отмены права на информацию сотруднику или организации;

- связь права с конкретными элементами информации;

- утверждение общей передачи права;

- утверждение особой передачи права, касающейся конкретных элементов информации;

- идентификацию контракта, в рамках которого осуществляется передача права;

- взаимосвязь между правами на использование информации.

Требования настоящего стандарта не распространяются:

- на идентификацию типа или класса информации, на которую передаются права;

- обоснование передачи прав;

- права, относящиеся к персональным данным и частной жизни;

- правовые рамки, в которых передаются права.

В настоящем стандарте использованы ссылки на следующие международные стандарты и документы. Для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):

ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО/ТС 10303-1047 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1047. Прикладной модуль. Работа (ISO/TS 10303-1047, Industrial automation systems and integration - Product data representation and exchange - Part 1047: Application module: Activity)

ИСО/ТС 10303-1062 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1062. Прикладной модуль. Контракт (ISO/TS 10303-1062, Industrial automation systems and integration - Product data representation and exchange - Part 1062: Application module: Contract)

ИСО/ТС 10303-1288 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1288. Прикладной модуль. Информация о ресурсах управления (ISO/TS 10303-1288, Industrial automation systems and integration - Product data representation and exchange - Part 1288: Application module: Management resource information)

3.1 Термины, определенные в ИСО 10303-1

- приложение (application);

- прикладная интерпретированная конструкция (application interpreted construct);

- прикладной модуль (application module);

- прикладной объект (application object);

- прикладной протокол (application protocol);

- прикладная эталонная модель (application reference model);

- общие ресурсы (common resources);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data);

- интерпретированная модель модуля (module interpreted model).

3.2 Термин, определенный в настоящем стандарте

В настоящем стандарте применен следующий термин:

- право на информацию (information right): Разрешенный способ использования, применимый к части информации.

3.3 Сокращения

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль (application module; AM);

ПЭМ - прикладная эталонная модель (application reference model; ARM);

ИММ - интерпретированная модель модуля (module interpreted model; MIM);

URL - унифицированный указатель ресурса (uniform resource locator).

В данном разделе определены информационные требования к прикладному модулю "Права на информацию", представленные в форме ПЭМ.

Примечания

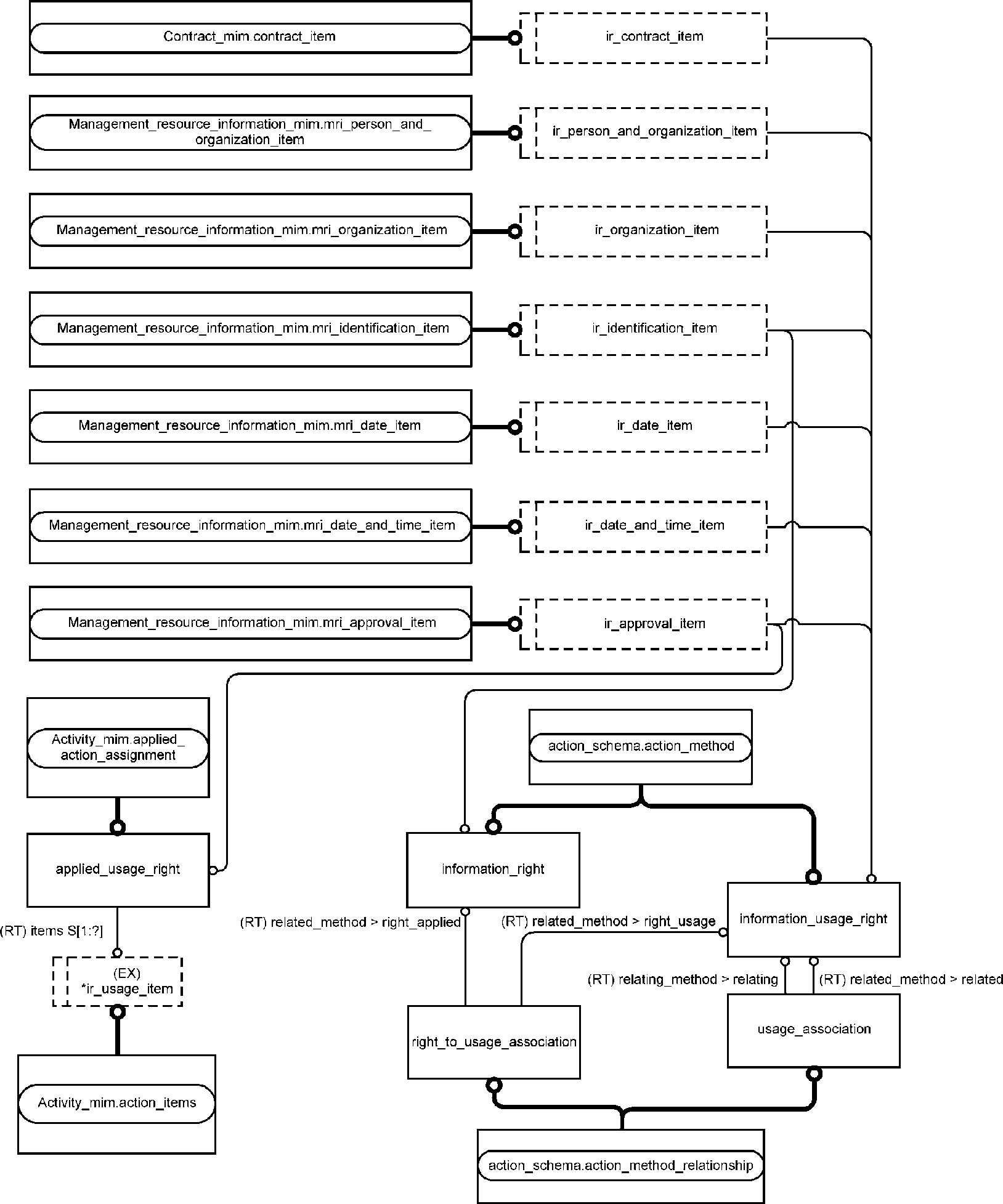

1 Графическое представление информационных требований приведено в приложении C.

2 Спецификация отображения определена в 5.1. Она устанавливает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ данного прикладного модуля.

В данном разделе определены информационные требования, которым должны соответствовать реализации, использующие язык EXPRESS, определенный в ИСО 10303-11. Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Information_rights_arm.

EXPRESS-спецификация:

Приведенные ниже операторы языка EXPRESS определяют элементы, импортированные из ПЭМ других прикладных модулей.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих документах комплекса ИСО 10303:

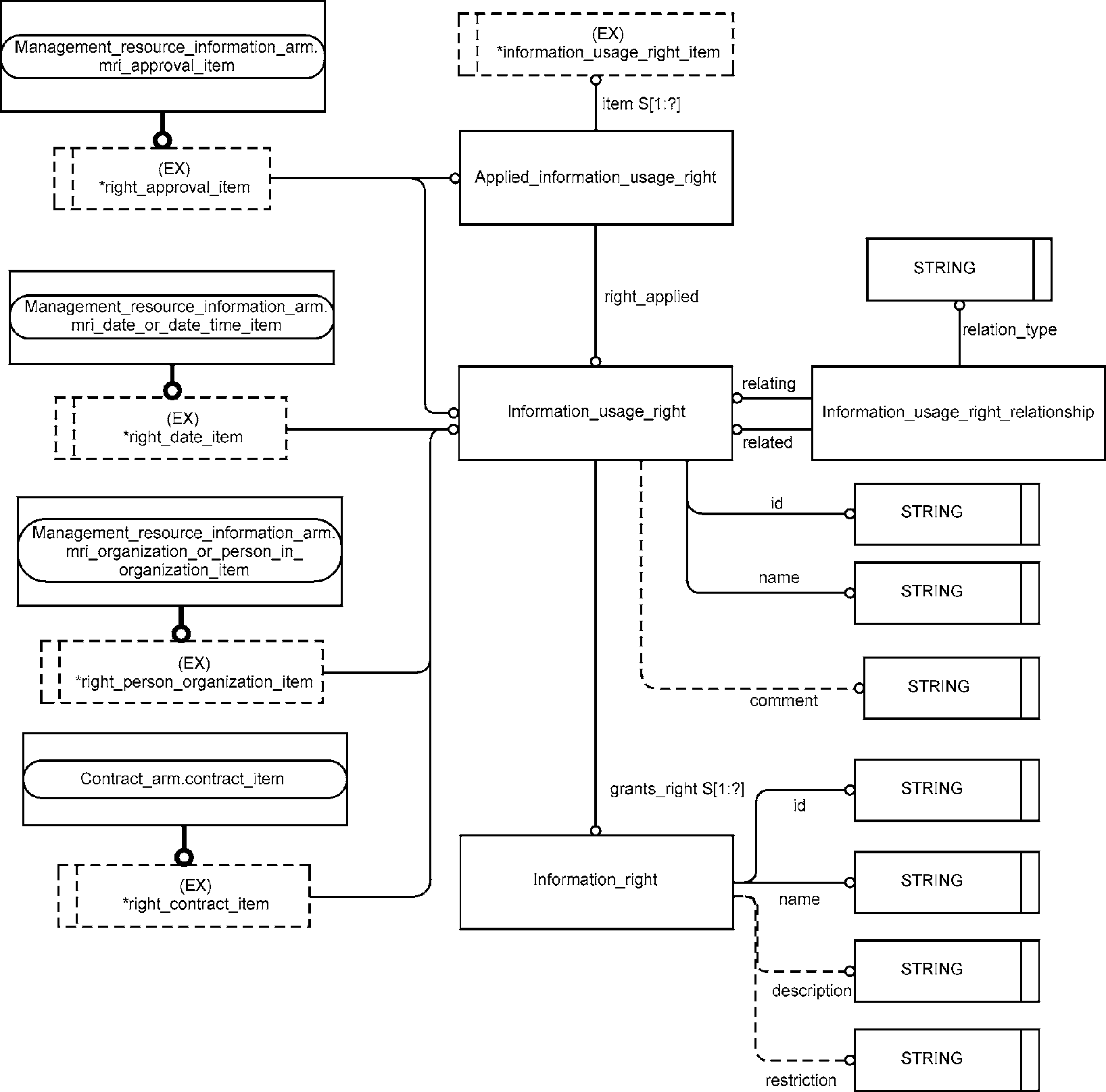

2 Графическое представление схемы Information_rights_arm приведено в приложении C, рисунки C.1 и C.2.

В данном подразделе определены типы данных ПЭМ прикладного модуля "Права на информацию".

4.2.1 Тип данных information_usage_right_item

Тип данных information_usage_right_item является наращиваемым списком альтернативных типов данных. Дополнительные альтернативные типы данных определяют в выбираемых типах данных, расширяющих тип данных information_usage_right_item.

Примечание - Данный пустой наращиваемый список выбора должен быть наполнен в других прикладных модулях для того, чтобы объекты, ссылающиеся на тип данных information_usage_right_item, имели по крайней мере одну допустимую реализацию.

EXPRESS-спецификация:

4.2.2 Тип данных right_approval_item

Тип данных right_approval_item является расширением типа данных mri_approval_item. В его список альтернативных типов данных добавлены типы данных Applied_information_usage_right и Information_usage_right.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

4.2.3 Тип данных right_contract_item

Тип данных right_contract_item является расширением типа данных contract_item. В его список альтернативных типов данных добавлен тип данных Information_usage_right.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

4.2.4 Тип данных right_date_item

Тип данных right_date_item является расширением типа данных mri_date_or_date_time_item. В его список альтернативных типов данных добавлен тип данных Information_usage_right.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

4.2.5 Тип данных right_person_organization_item

Тип данных right_person_organization_item является расширением типа данных mri_organization_or_person_in_organization_item. В его список альтернативных типов данных добавлен тип данных Information_usage_right.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

EXPRESS-спецификация:

В данном подразделе определены объекты ПЭМ прикладного модуля "Права на информацию". Объект ПЭМ является простейшим неделимым элементом с характеризующими его атрибутами и представляет собой уникальное понятие прикладной области.

4.3.1 Объект Applied_information_usage_right

Объект Organization_organization_type_relationship представляет применение конкретного права на использование к совокупности элементов.

Примечание - Если к данному объекту применено утверждение, то это означает, что для данного использования утвержден конкретный набор элементов. Данное утверждение обычно указывает на то, что оно является исключительным, например, когда информация принадлежит другому проекту, который согласен предоставить некоторые конкретные элементы информации.

EXPRESS-спецификация:

Определения атрибутов

item - совокупность элементов информации, к которым применяется право на использование;

right_applied - право, применяемое к элементам информации.

4.3.2 Объект Information_right

Объект Information_right представляет определение того, что может или не может быть сделано с информацией в соответствии с правовыми рамками и обязательствами.

Примечание - Данное универсальное определение права может быть применено ко многим объектам. Использование объекта Information_right представлено объектом Information_usage_right. Применение данного права к информации представлено объектом Applied_information_usage_right.

EXPRESS-спецификация:

Определения атрибутов

id - идентификатор данного права.

Примечание - Идентификатор должен быть уникальным, однако невозможно дать смысловое определение области применения, в которой должна быть обеспечена данная уникальность;

name - слово или слова, обозначающие данное право;

description - текст, содержащий дополнительную информацию о том, какое право предоставлено пользователю, а что ему запрещено. Значение данного атрибута может быть не определено;

restriction - текст, описывающий любые условия и ограничения, применяемые к реализации данного права. Значение данного атрибута может быть не определено.

4.3.3 Объект Information_usage_right

Объект Information_usage_right представляет применение права на информацию (объекта Information_right) к конкретному контексту ее использования.

Примечания

1 Одним из различий между объектами Information_right и Information_usage_right является то, что объект Information_right представляет стандартный параграф в контракте, а объект Information_usage_right представляет тот факт, что данный параграф используется в конкретном контракте.

2 Контекст использования права может быть установлен в контракте, в котором определяются: само право, организация, которая передает данное право, сотрудник или организация, которой передается данное право, и любые даты, например начальная и конечная даты использования данного права. Смысл каждого из этих определений определяется с помощью ролей, которые в свою очередь определяются с помощью исходных данных.

3 Смыслом утверждения объекта Information_usage_right является то, что данное право распространяется на все элементы информации в данном контексте, в противоположность утверждению объекта Applied_information_usage_right, смыслом которого является передача прав, ограниченная конкретными элементами информации.

4 Объект Information_usage_right обеспечивает механизм регистрации значимых прав в базе данных изделия. Юридическое значение наличия или отсутствия права находится вне области применения настоящего стандарта.

EXPRESS-спецификация:

Определения атрибутов

id - идентификатор данного права на использование информации (объекта Information_usage_right);

name - слово или слова, обозначающие данное право на использование информации (объект Information_usage_right);

comment - дополнительная информация, которая должна быть зафиксирована о данном праве на использование информации (объекте Information_usage_right). Значение данного атрибута может быть не определено;

grants_right - совокупность прав на информацию (объектов Information_right), переданных для данного использования.

4.3.4 Объект Information_usage_right_relationship

Объект Information_usage_right_relationship представляет взаимосвязь между двумя объектами Information_usage_right.

Пример - Если один объект Information_usage_right заменяет другой, то исходное право определяет атрибут relating, заменяющее его право - атрибут related, а атрибут relation_type имеет значение 'supercedes (заменяет)'.

EXPRESS-спецификация:

Определения атрибутов

relating - первый экземпляр объекта Information_usage_right, являющийся частью взаимосвязи;

related - второй экземпляр объекта Information_usage_right, являющийся частью взаимосвязи. Если один экземпляр объекта Information_usage_right, участвующий во взаимосвязи, зависит от другого, то данный атрибут должен определять зависимый экземпляр;

relation_type - роль, определяющая характер данной взаимосвязи.

В настоящем стандарте термин "прикладной элемент" обозначает любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" обозначает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 или импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, определяющая, как каждый прикладной элемент, описанный в разделе 4, отображается на один или несколько элементов ИММ (см. 5.2).

Спецификация отображения для каждого прикладного элемента определена ниже в отдельном пункте. Спецификации отображения атрибутов объекта ПЭМ определены в подпунктах пункта, содержащего спецификацию отображения данного объекта. Каждая спецификация отображения содержит до пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы; либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных; либо

- составное выражение вида "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка>, представляющим атрибут <наименование атрибута>", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" в зависимости от рассматриваемого прикладного элемента содержит:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующие в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Если в секции "Элемент ИММ" содержатся ключевые слова PATH или IDENTICAL MAPPING, то данную секцию опускают.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если никакие правила не применяют, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1 Объект Approval_assignment

Объект Approval_assignment определен в прикладном модуле "Утверждение". Данная спецификация отображения расширяет отображение объекта Approval_assignment за счет включения утверждений, определенных в прикладном модуле "Права на информацию".

5.1.1.1 Связь объекта Approval_assignment с объектом Applied_information_usage_right, представляющим атрибут items

5.1.2 Объект Approval_assignment

Объект Approval_assignment определен в прикладном модуле "Утверждение". Данная спецификация отображения расширяет отображение объекта Approval_assignment за счет включения утверждений, определенных в прикладном модуле "Права на информацию".

5.1.2.1 Связь объекта Approval_assignment с объектом Information_usage_right, представляющим атрибут items

5.1.3 Объект Date_or_date_time_assignment

Объект Date_or_date_time_assignment определен в прикладном модуле "Назначение даты и времени". Данная спецификация отображения расширяет отображение объекта Date_or_date_time_assignment за счет включения утверждений, определенных в прикладном модуле "Права на информацию".

5.1.3.1 Связь объекта Date_or_date_time_assignment с объектом Information_usage_right, представляющим атрибут items

Вариант 1: Если атрибут assigned_date представлен объектом Calendar_date.

Вариант 2: Если атрибут assigned_date представлен объектом Date_time.

5.1.4 Объект Organization_or_person_in_organization_assignment

Объект Organization_or_person_in_organization_assignment определен в прикладном модуле "Назначение лица и организации". Данная спецификация отображения расширяет отображение объекта Organization_or_person_in_organization_assignment за счет включения утверждений, определенных в прикладном модуле "Права на информацию".

5.1.4.1 Связь объекта Organization_or_person_in_organization_assignment с объектом Information_usage_right, представляющим атрибут items

Вариант 1: Если атрибут assigned_entity представлен объектом Organization.

Вариант 2: Если атрибут assigned_entity представлен объектом Person_in_organization.

5.1.5 Объект Contract_assignment

Объект Contract_assignment определен в прикладном модуле "Контракт". Данная спецификация отображения расширяет отображение объекта Contract_assignment за счет включения утверждений, определенных в прикладном модуле "Права на информацию".

5.1.5.1 Связь объекта Contract_assignment с объектом Information_usage_right, представляющим атрибут items

5.1.6 Объект Information_right

5.1.6.1 Атрибут id

5.1.6.2 Атрибут name

5.1.6.3 Атрибут description

5.1.6.4 Атрибут restriction

5.1.7 Объект Information_usage_right

5.1.7.1 Атрибут id

5.1.7.2 Атрибут name

5.1.7.3 Атрибут comment

5.1.7.4 Связь объекта Information_usage_right с объектом Information_right, представляющим атрибут grants_right

5.1.8 Объект Information_usage_right_relationship

5.1.8.1 Связь объекта Information_usage_right_relationship с объектом Information_usage_right, представляющим атрибут related

5.1.8.2 Связь объекта Information_usage_right_relationship с объектом Information_usage_right, представляющим атрибут relating

5.1.8.3 Атрибут relation_type

5.1.9 Объект Applied_information_usage_right

5.1.9.1 Связь объекта Applied_information_usage_right с типом данных information_usage_right_item, представляющим атрибут item

5.1.9.2 Связь объекта Applied_information_usage_right с объектом Information_usage_right, представляющим атрибут right_applied

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В данной схеме использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к области применения настоящего стандарта.

Также в данном подразделе определены ИММ для прикладного модуля "Права на информацию" и модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, должны быть учтены следующие ограничения:

- использование объекта, являющегося супертипом, не означает применения любой из его конкретизации, если только данная конкретизация также не импортирована в схему ИММ;

- использование типа SELECT не означает применения любого из указанных в нем типов данных, если только данный тип также не импортирован в схему ИММ.

Объект Information_right описывает то, что может быть сделано с информацией, и поэтому отображается на объект ИММ action_method.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих стандартах и документах комплекса ИСО 10303:

2 Графическое представление схемы Information_rights_mim приведено в приложении D, рисунки D.1 и D.2.

5.2.1 Определение типов данных ИММ

В данном пункте определены типы данных ИММ прикладного модуля "Права на информацию".

5.2.1.1 Тип данных ir_approval_item

Тип данных ir_approval_item является расширением типа данных mri_approval_item. В его список альтернативных типов данных добавлены типы данных applied_usage_right и information_usage_right.

EXPRESS-спецификация:

5.2.1.2 Тип данных ir_contract_item

Тип данных ir_contract_item является расширением типа данных contract_item. В его список альтернативных типов данных добавлен тип данных information_usage_right.

EXPRESS-спецификация:

5.2.1.3 Тип данных ir_date_and_time_item

Тип данных ir_date_and_time_item является расширением типа данных ir_date_and_time_item. В его список альтернативных типов данных добавлен тип данных information_usage_right.

EXPRESS-спецификация:

5.2.1.4 Тип данных ir_date_item

Тип данных ir_date_item является расширением типа данных mri_date_item. В его список альтернативных типов данных добавлен тип данных information_usage_right.

EXPRESS-спецификация:

5.2.1.5 Тип данных ir_identification_item

Тип данных ir_identification_item является расширением типа данных mri_identification_item. В его список альтернативных типов данных добавлены типы данных information_right и information_usage_right.

EXPRESS-спецификация:

5.2.1.6 Тип данных ir_organization_item

Тип данных ir_organization_item является расширением типа данных mri_organization_item. В его список альтернативных типов данных добавлен тип данных information_usage_right.

EXPRESS-спецификация:

5.2.1.7 Тип данных ir_person_and_organization_item

Тип данных ir_person_and_organization_item является расширением типа данных mri_person_and_organization_item. В его список альтернативных типов данных добавлен тип данных information_usage_right.

EXPRESS-спецификация:

5.2.1.8 Тип данных ir_usage_item

Тип данных ir_usage_item является расширением типа данных action_items. В его список альтернативных типов данных добавлен тип данных information_usage_right.

Примечание - Список объектных типов данных может быть расширен в прикладных модулях, использующих конструкции данного модуля.

Тип данных ir_usage_item обеспечивает выбор элементов, к которым может быть применен объект information_usage_right.

EXPRESS-спецификация:

5.2.2 Определение объектов ИММ

В данном пункте определены объекты ИММ прикладного модуля "Права на информацию".

5.2.2.1 Объект applied_usage_right

Объект applied_usage_right является подтипом объекта applied_action_assignment, который определяет связь с объектом information_usage_right, формирующим элементы, на которые распространяется право на использование.

Примечание - Данная связь проходит через объекты applied_action_assignment и action к объекту action_method, который реализует данное право.

EXPRESS-спецификация:

Определение атрибута

items - совокупность данных, на которые распространяется данное право на использование.

5.2.2.2 Объект information_right

Объект information_right является подтипом объекта action_method, который используется для представления права на информацию.

EXPRESS-спецификация:

5.2.2.3 Объект information_usage_right

Объект information_usage_right является подтипом объекта action_method, который используется для представления использования права на информацию в конкретном контексте.

EXPRESS-спецификация:

5.2.2.4 Объект right_to_usage_association

Объект right_to_usage_association является подтипом объекта action_method_relationship, который обеспечивает связь между правом на информацию и его использованием.

EXPRESS-спецификация:

Определения атрибутов

right_usage - контекст, в котором применяется данное право;

right_applied - право, которое должно применяться в данном контексте.

5.2.2.5 Объект usage_association

Объект usage_association является подтипом объекта action_method_relationship, который представляет взаимосвязь между двумя объектами information_usage_right.

EXPRESS-спецификация:

Определения атрибутов

related - один из экземпляров объекта information_usage_right, участвующий во взаимосвязи. Если один участник взаимосвязи зависит от другого, то данный атрибут должен представлять зависимого участника;

relating - другой экземпляр объекта information_usage_right, участвующий во взаимосвязи.

Сокращенные наименования объектов, определенных в ИММ прикладного модуля "Права на информацию", приведены в таблице A.1.

Наименования объектов, использованных в настоящем стандарте, определены в 5.2 и других стандартах и документах комплекса ИСО 10303, указанных в разделе 2.

Требования к использованию сокращенных наименований установлены в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Примечание - Наименования объектов на языке EXPRESS доступны в Интернете по адресу: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/.

B.1 Обозначение документа

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2 Обозначение схем

B.2.1 Обозначение схемы Information_right_arm

Для однозначного обозначения в открытой информационной системе схеме Information_rights_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2.2 Обозначение схемы Information_rights_mim

Для однозначного обозначения в открытой информационной системе схеме Information_rights_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 представляют в графической форме сокращенный листинг ПЭМ на языке EXPRESS, определенный в разделе 4. В диаграмме использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведены два разных представления ПЭМ прикладного модуля "Права на информацию":

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ данного прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба представления являются неполными. Представление на уровне схем не отображает схем ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

Диаграммы на рисунках D.1 и D.2 представляют в графической форме сокращенный листинг ИММ на языке EXPRESS, определенный в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведены два разных представления ИММ прикладного модуля "Права на информацию":

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ данного прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба представления являются неполными. Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

В данном приложении приведены ссылки на сайты, на которых представлены листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые приведены ссылки в настоящем стандарте. На данных сайтах также представлены листинги всех EXPRESS-схем, определенных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги приведены в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

сокращенные наименования: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/;

EXPRESS: /template/go.php?url=https://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, следует обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК 184/ПК 4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

F.1 Общие положения

Данное приложение содержит историю изменений, внесенных в ИСО/ТС 10303-1241.

F.2 Изменения, внесенные в издание 2

F.2.1 Резюме внесенных изменений

Второе издание ИСО/ТС 10303-1241 по сравнению с первым изданием включает приведенные ниже изменения.

Было уточнено определение следующего объекта ПЭМ на языке EXPRESS:

- ENTITY Information_rights.

Представление ПЭМ на языке EXPRESS не было изменено. Также без изменений остались схема ИММ и диаграммы в формате EXPRESS-G.

F.3 Изменения, внесенные в издание 3

F.3.1 Резюме внесенных изменений

Третье издание ИСО/ТС 10303-1241, соответствующее настоящему стандарту, по сравнению со вторым изданием включает приведенные ниже изменения.

F.3.2 Изменения, внесенные в ПЭМ

Было изменено следующее объявление на языке EXPRESS:

- TYPE information_usage_right_item.

Кроме того, были внесены изменения в спецификацию отображения, схему ИММ и диаграммы в формате EXPRESS-G для обеспечения соответствия изменениям, внесенным в ПЭМ.
