Таблица 2
Принципы, относящиеся к отображению
Таблица 3
Представленные принципы являются особо важными при проектировании зала управления. Например, многие из этих принципов применимы при проектировании офисов, но последствия их неприменения для офисов с точки зрения безопасности существенно ниже, чем для залов управления. Принципы сгруппированы таким образом, что более ранние из них касаются более широких вопросов, в то время как последующие являются более специфичными. Существуют пересечения между некоторыми принципами и их ключевыми вопросами, однако это не отменяет необходимости соответствия представленным рекомендациям и требованиям.
"Примеры ключевых вопросов" в таблицах приведены как примеры свойств, которые следует выявлять для определения выполнения принципов. Принципы не следует интерпретировать как требования.
Руководство по применению принципов представлено в приложении A.
5.1 Процесс проектирования
При проектировании необходимо учитывать ранее принятые решения относительно объединения задач, работы в команде, количества персонала и рабочих станций в соответствии с ИСО 11064-1 и ИСО 9241-210. Необходимо сформировать основу для разработки интерфейсов управления, несмотря на то, что при детальной проработке элементов управления и дисплеев первоначальные предположения изменены.
5.2 Группа проектирования и необходимая компетентность
Дисплеи и элементы управления должны быть разработаны междисциплинарной группой, которая включает в себя специалистов по следующим направлениям:
a) человеческий фактор;
b) пользователи;
c) проектировщики интерфейса пользователя;
d) приложения;
e) разработка документации;
f) обеспечение качества.
Будущие пользователи должны быть вовлечены в процесс проектирования и тестирования разрабатываемых интерфейсов посредством:
- информирования о ходе проектирования дисплеев и элементов управления;
- передачи информации об опыте и ожиданиях пользователя на возможно более ранних этапах.
5.3 Анализ
На каждом этапе проектирования, описанного в 5.5, должен быть проведен анализ результатов проектирования. Для этого рекомендуется использовать эскизы, опытные образцы и макеты.
Структура оценки пригодности использования, представленная в ИСО 9241-11, может быть применена для формирования основы оценок пользователя, несмотря на то, что она не учитывает критические для безопасности элементы, связанные с залом управления (например, ситуативную осведомленность и работу в команде).
Общий подход к концепции проектирования дисплеев и элементов управления должен быть пересмотрен по результатам тестов/испытаний с участием пользователя. Для приоритезации изменений могут быть использованы следующие критерии:
- изменения, связанные с обеспечением безопасности;
- приемлемое лучшее решение, например более быстрая обработка.
При рассмотрении альтернативных операционных систем их необходимо исследовать на соответствие требованиям эргономики к элементам управления, отображения и взаимодействия (см. раздел 4). Также необходимо проверить, может ли система операторов быть сформирована так, чтобы справиться со всеми отображаемыми форматами и взаимодействиями на необходимом качественном и количественном уровне.
Дополнительная информация по этим вопросам оценки приведена в ИСО 11064-7.
5.4 Итерация
Результаты каждого этапа проектирования (см. 5.5) должны быть проверены. Этапы проектирования следует повторять для устранения причин несоответствия и/или несовместимости с основными принципами, представленными в таблице 1.

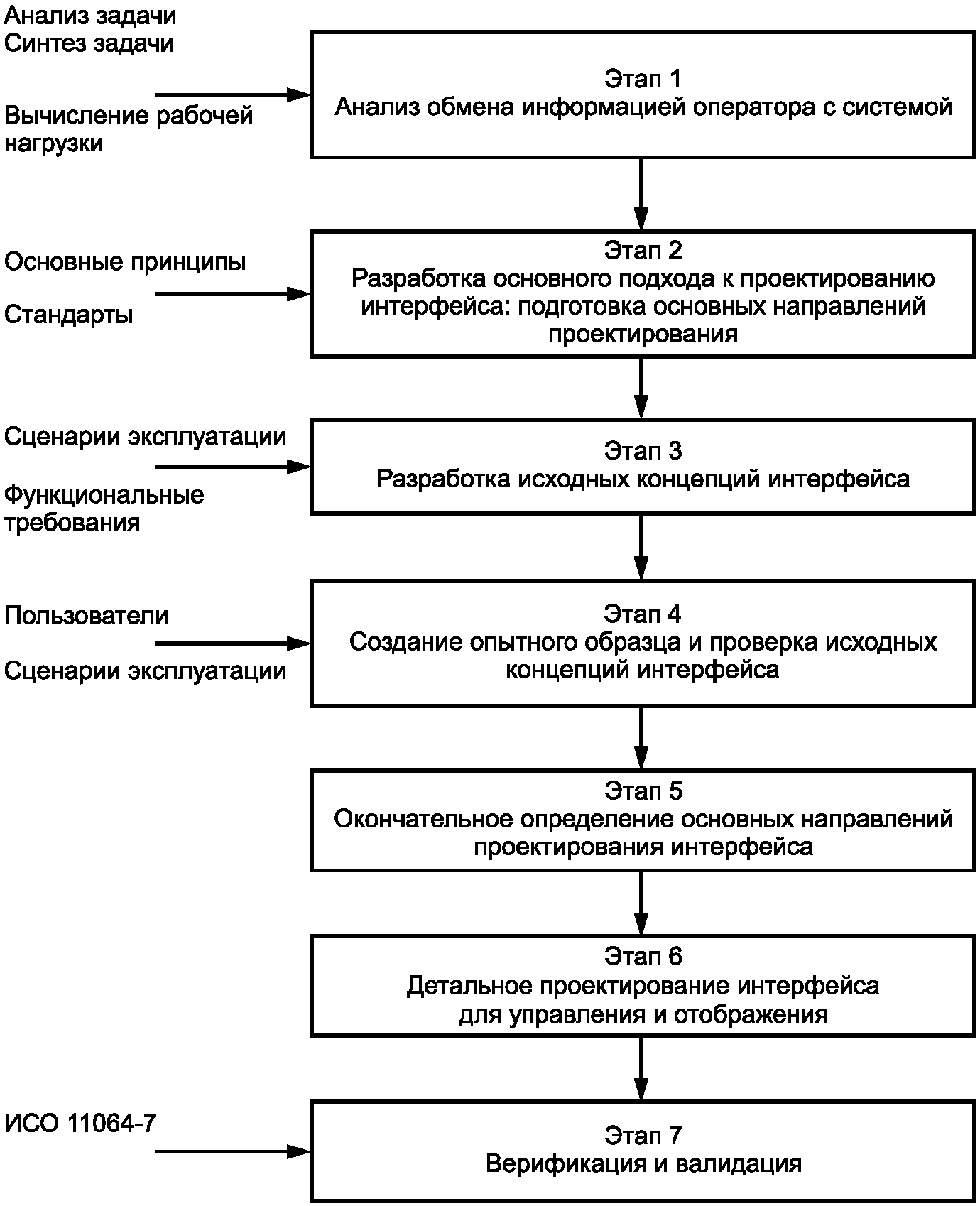

На рисунке 2 показана схема проектирования для отображения и управления, состоящая из 7 этапов. Для каждого этапа приведено краткое описание.
![]() для отображения и управления
Этап 1. Анализ обмена информацией оператора с системой
На этом этапе исследуют информацию, необходимую для выполнения задач управления. На этом этапе не рассматривают детальные методы представления информации и возможные технические варианты.
Этап 2. Разработка основного подхода к проектированию интерфейса
На этом этапе разрабатывают общую структуру проектирования. Процесс используют как основу для рассмотрения основных принципов интерфейсов, которые должны быть разработаны на этапе 5. На этом этапе перечислены основные вопросы, которые необходимо рассмотреть.
Этап 3. Разработка исходных концепций интерфейса
На этом этапе основные элементы интерфейса разрабатывают до состояния, когда они могут быть проверены с помощью испытаний с участием пользователя. Конструкция должна учитывать структуру, разработанную на этапе 2, но с более практичными и эффективными решениями в случае их появления.
Этап 4. Создание опытного образца и проверка исходных концепций интерфейса
На этом этапе разработки интерфейса "человек - компьютер" проверяют предложения, разработанные на этапе 3, до окончательного определения основных направлений проектирования интерфейса (этап 5).
Этап 5. Окончательное определение основных направлений проектирования
На этом этапе используют опыт, полученный при создании и испытании опытного образца (этап 4). Окончательная версия основных направлений проектирования формирует основу детального проекта интерфейса отображения и управления и включает в себя:
- средства представления информации;
- устройства управления;
- руководство пользователя;
- меню диалога;
- диалоги прямого управления;
- навигацию;
- управление сигналами тревоги;
- стандарты.
Этап 6. Детальное проектирование элементов управления и интерфейса дисплея
На этом этапе эргономист принимает участие в разработке интерфейса и консультирует по вопросам внесения изменений и принятия компромиссных решений, которые могут быть необходимы.
Все проектные решения должны быть зарегистрированы вместе с их обоснованием.
Этап 7. Верификация и валидация
Верификация и валидация - итеративный процесс, проводимый на протяжении всех этапов проектирования интерфейсов управления и отображения (не только при завершении проекта). См. ИСО 11064-7.
Обеспечение эффективного представления сигналов тревоги является жизненно важным при проектировании центров управления, особенно в случае зала управления с критически важными для безопасности функциями. Связанные с сигналами тревоги требования и рекомендации, представленные в данном разделе, приведены в подразделах 6.1 - 6.5.

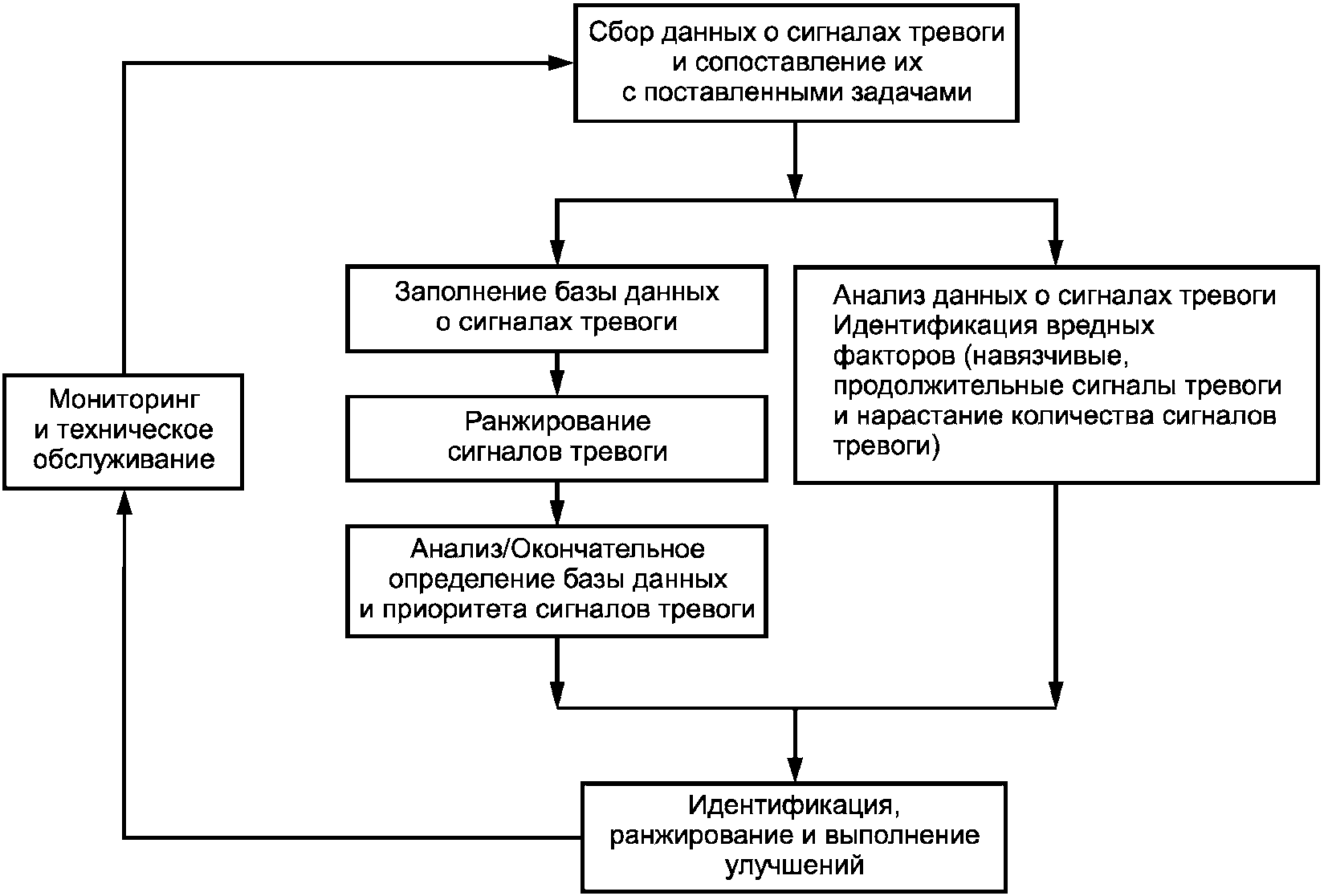

6.1.1 Должен существовать процесс управления сигналами тревоги.
Управление сигналами тревоги должно представлять собой активный процесс с установленными обязанностями, такими как мониторинг индикаторов выполнения ключевых функций, количества сигналов тревоги и совершенствования в опасной ситуации.
6.1.2 Процедуры, устанавливающие индивидуальную ответственность за мониторинг и управление при существенных нарушениях работы процесса и чрезвычайной ситуации, должны быть известны и доступны операторам.
Такие процедуры должны обеспечивать эффективную и хорошо организованную работу зала управления в критических ситуациях.
6.1.3 Система управления сигналами тревоги должна быть разработана с учетом особенностей и ограничений, присущих человеку.
Проектирование должно обеспечивать функционирование системы управления сигналами тревоги во всех условиях работы процесса. Этого можно достичь в случае, когда к оператору не предъявляют требований, превышающих его перцепционные и/или познавательные возможности.
6.1.4 Операторы должны получать инструкции и проходить систематическое обучение в реалистичных условиях эксплуатации системы управления сигналами тревоги.
Примечание - Цель обучения в этом случае состоит в обеспечении хорошего понимания и знания оператором использования и функционирования системы управления сигналами тревоги.
6.1.5 Все установленные ограничения подачи сигнала тревоги необходимо систематически определять и документировать при проектировании, вводе в эксплуатацию и функционировании систем.
Примечание - Правильное определение ограничений подачи сигналов тревоги важно для обеспечения получения более раннего сигнала тревоги и выполнения оператором ответных действий и одновременного уменьшения количества ложных сигналов тревоги.
6.1.6 Должны существовать ключевые показатели функционирования с учетом системы управления сигналами тревоги, по отношению к которым определяют показатель работы процесса.
Примечание - Определение показателя работы системы управления сигналами тревоги - один из наиболее важных элементов, способствующих эффективному управлению сигналами тревоги. Ключевой показатель функционирования представляет собой целевое значение, по отношению к которому проверяют работу системы.
6.2 Структурирование
6.2.1 Количество сигналов тревоги для одного нарушения, которые получает оператор во время нарушения, должно быть минимизировано для снижения нагрузки на оператора.
Использование динамических макетов и опытных образцов системы управления сигналами тревоги допустимо при разработке этой системы. Особое внимание должно быть уделено тенденции увеличения количества сигналов тревоги на протяжении жизненного цикла.
6.2.2 Для каждого сигнала тревоги должна быть установлена его значимость
Сигналы тревоги должны быть ранжированы по значимости в соответствии с масштабами последствий, которые могут вызвать неподходящие ответные действия или неприемлемая задержка ответных действий.
Приоритетность сигнала тревоги должна помогать оператору уделять основное внимание наиболее срочным сигналам.
Примечание - Целью ранжирования является помощь оператору в решении, на какие сигналы следует реагировать в первую очередь при возникновении нескольких сигналов тревоги одновременно, и показ оператору особо срочных сигналов тревоги при нормальной работе.
6.2.3 Приоритетность сигнала тревоги должна быть кодирована.
Это обеспечивает визуальные различия приоритетности сигналов и позволяет быстро и легко определить наиболее важные. Избыточные коды (например, цвет и местоположение) могут быть использованы для сигналов тревоги, которые требуют выполнения быстрых ответных действий.
6.2.4 В систему должны быть включены функции подавления сигнала тревоги.
Примечание - Цель подавления сигналов тревоги состоит в том, чтобы обеспечить важность представленных сигналов тревоги по отношению к выполняемым действиям оператора и избежать лавинообразного увеличения количества сигналов тревоги при нарушениях процесса.
Должны быть определены точки возникновения сигнала тревоги. Это позволяет оператору проводить мониторинг и выполнять подходящие действия для каждой категории сигналов тревоги.
Для обеспечения этого точки возникновения сигнала тревоги могут быть установлены на консервативных уровнях, которые находятся в пределах фактических ограничений и обеспечивают оператору и автоматизированным системам достаточно времени для ответных действий.
6.3 Представление
6.3.1 Сигналы тревоги для всех совместно используемых систем должны быть дублированы во всех залах управления.
Если частью совместно используемого оборудования управляют в одном зале управления, необходимо обеспечить отображение состояния или сигнала тревоги во всех других залах управления, где для функционирования имеет значение состояние оборудования.
6.3.2 Система управления сигналами тревоги должна зависеть от условий функционирования.
Сигналы тревоги должны быть разработаны так, чтобы они обращали на себя внимание оператора во всех состояниях и режимах эксплуатации.
6.3.3 Если оператор использует сложную систему управления сигналами тревоги, должна быть обеспечена возможность отдельного обзора сигналов тревоги.
Главный дисплей сигналов тревоги должен поддерживать выполнение задач мониторинга и управления состоянием системы в будущем, привлекая внимание оператора к условиям работы процесса, которые требуют анализа или действия. Главный дисплей должен показывать только сигналы тревоги, важные для текущих условий процесса.
6.3.4 Ключевые сигналы тревоги должны быть показаны на обзорных дисплеях (которые видны всегда) с установленными областями для представления сигналов тревоги.
Цель отображения ключевых сигналов тревоги состоит в том, чтобы предотвратить перегрузку операторов сигналами тревоги. Представление сигналов тревоги не должно быть основано только на перечне сигналов тревоги, в соответствии с которыми операторам предоставляют обзор сигналов тревоги. Отображение ключевых сигналов тревоги обеспечивает скорость передачи информации и форму представления, которые остаются управляемыми во всех условиях процесса.
6.3.5 Сигналы тревоги должны быть интегрированы в представление процесса.
Примечание - Объединение важной информации о процессе и сигналах тревоги при отображении помогает уменьшить умственную нагрузку оператора.
6.3.6 При возникновении новой опасности должно быть использовано звуковое уведомление.
Звуковое уведомление должно быть использовано для информирования оператора о возникновении и важности новой опасности, которая требует его внимания.
6.3.7 Для новых опасностей должно быть использовано специальное визуальное уведомление.
Визуальное кодирование должно быть использовано для привлечения внимания оператора к новым сигналам тревоги и различения их от сигналов тревоги, которые уже обработаны. Например, сигналы тревоги, оставленные без ответа, могут быть отмечены мигающими индикаторами.
6.3.8 Информация о сигнале тревоги должна быть информативной и понятной.
Примечание - Это необходимо для устранения неправильного понимания и минимизации времени и усилий, требуемых для понимания значения каждого сообщения о безопасности.
6.3.9 Информация о безопасности должна быть легко читаемой.
Примечание - Сообщения о тревоге, которые являются ясными, легко читаемыми и хорошо структурированными, помогают оператору правильно понять каждое сообщение с применением минимума времени и усилий.
6.3.10 Необходимая информация о сигнале тревоги должна быть доступна со всех рабочих мест.
Это необходимо для непрерывного обеспечения персонала информацией об условиях работы процесса в пределах их областей ответственности и обеспечения представления сигнала тревоги около элементов управления и дисплеев, необходимых для выполнения корректирующих или диагностических действий.
6.3.11 Поступающие признаки сигнала тревоги не должны быть скрыты ни при каких обстоятельствах.
Примечание - Это предотвращает перекрытие поступающих сигналов тревоги, например, другими окнами.
Поступающая индикация сигнала тревоги не обязательно должна представлять полную информацию о безопасности, к которой она относится.
6.4 Требования к взаимодействию и манипуляциям
6.4.1 Оператору должны быть представлены только сигналы тревоги, требующие его действий или внимания.
Это позволяет защитить оператора от представления излишней информации.
6.4.2 Должно быть установлено соответствующее время отклика системы.
Правильно установленное время отклика системы помогает системе оставаться полезной в критической ситуации - особенно если к операторам предъявляют высокие требования. Для активного мониторинга могут быть использованы ключевые показатели функционирования.
Примечание - Рекомендуемое время отклика системы в различных ситуациях приведено в приложении A.
6.4.3 При отсутствии отрицательного воздействия на обеспечение безопасности у операторов должна быть возможность выбора, группировки и сортировки сигналов тревоги.
Примечание - Предоставление средств выбора, сортировки и группировки сигналов повышает гибкость и пригодность использования системы, позволяя операторам формировать информацию в реальном времени, адаптируя ее к своим потребностям.
6.4.4 Должна существовать возможность отсрочить представление отдельных сигналов тревоги.
Примечание - Целью отсрочки подачи сигнала тревоги является обеспечение операторам возможности удаления продолжительных и надоедливых сигналов тревоги, возникновение которых не смогли предотвратить механизмы генерирования и структурирования подачи сигналов тревоги.
6.4.5 Навигация в пределах и за пределами отображения информации об опасности должна быть быстрой и легкой.
Примечание - Такая навигация обеспечивает эффективный ответ оператора на сигнал тревоги и быструю навигацию к дополнительной информации.
6.5.1 Должна существовать административная система управления доступом и документирования изменений в системе управления сигналами тревоги.
Административная система должна предотвращать несанкционированные изменения системы и обеспечивать прослеживаемость и документирование всех изменений.
6.5.2 Система управления сигналами тревоги должна быть документирована для ее технического обслуживания и совершенствования.
Документация должна обеспечить установление надлежащей практики и ее сохранение при модификации системы, а также одинаковое понимание функционирования системы у ее проектировщиков и пользователей. Также необходимо, чтобы каждый сигнал тревоги, определенный в системе, был документирован с описанием его цели и критичности.
Право собственности на систему управления сигналами тревоги и распределение ответственности в отношении проблем или задач, связанных с этой системой, могут быть определены в контракте.
6.5.3 Для каждой системы должны быть написаны правила назначения приоритетов сигналам тревоги.
Примечание 1 - Необходимо обеспечить знакомство операторов с правилами установления приоритетов, использованными проектировщиками системы, чтобы информация о приоритете могла быть эффективно использована операторами при обработке сигналов тревоги.
Журнал регистрации сигналов тревоги и событий должен быть доступен оператору.
Примечание 2 - Журнал может быть использован для анализа инцидентов.
(справочное)
A.1 Общие сведения
С течением времени технология меняется, а производительность человека остается относительно постоянной. Поэтому чрезмерная стандартизация технических параметров не очень полезна. Предпочтительно уделять больше внимания эргономическим проблемам. Специалисты по человеческому фактору должны быть вовлечены в процесс проектирования на раннем этапе проектирования, когда начинается обсуждение вопросов отображения и управления, а также в процессе разработки системы.
В настоящем приложении выделены важные аспекты проектирования залов управления на основе использования экранов. Другие стандарты и руководства в области эргономики также могут предоставлять полезную информацию для проектирования зала управления. В ИСО 9355 приведены требования для проектирования дисплеев и элементов управления залов управления, в которых использовано общепринятое оборудование. Пользователям настоящего стандарта полезно ознакомиться с этими и другими документами, на которые имеются ссылки в данном приложении.
Примечание - Приведенные рекомендации не являются исчерпывающими.
A.2 Руководство по представлению информации
A.2.1 Общие положения
В данном подразделе приведены рекомендации по структурированию данных и выбору устройств отображения.

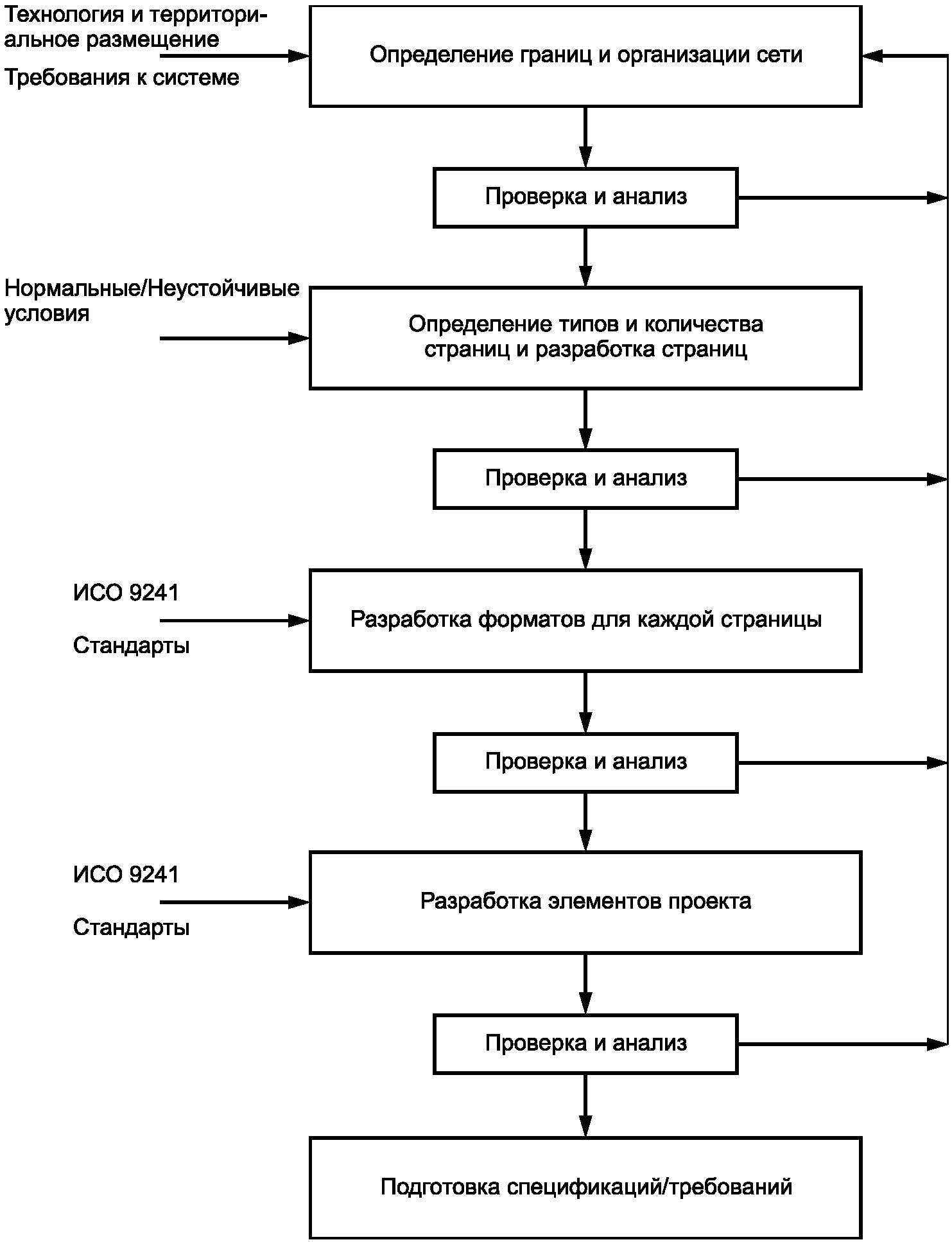

Блок-схема, приведенная на рисунке A.1, более подробно показывает процессы этапов 3 - 7 подраздела 5.5.
![]() На рисунке A.1 представлен подход "сверху вниз", в котором границы управляемых систем идентифицируют перед принятием решений о необходимости количества "страниц", особенностях и структуре данных.
A.2.2 Определение границ сети
На этом этапе эргономист устанавливает общую область применения объекта, которым будут управлять система и операторы зала управления.
A.2.3 Определение типов и количества страниц
A.2.3.1 Общие положения
В большинстве случаев невозможно представить все необходимые данные на единственном дисплее. Для сложных систем эту информацию необходимо разделять на части.
Структура дисплея может быть:
- иерархической,
- реляционной,
- последовательной,
- их сочетанием.
Основной характеристикой должна стать легкость обнаружения необходимых данных.
Использование более четырех уровней информации в иерархической структуре не рекомендовано. Иерархическая структура может быть основана, например:
a) на целях/общем представлении системы;
b) на функциях/подпроцессах;
c) на объектах/компонентах.
При использовании реляционной структуры существуют связи между отдельными страницами информации. Например, элементы информации могут включать ссылки на сопутствующую информацию или на другие страницы информации.
В последовательной структуре каждая страница информации может отображать только одну часть процесса, который непосредственно занимает несколько страниц информации.
При запуске системы должна появиться начальная страница, с которой могут быть легко найдены все другие страницы информации. Всегда должна существовать возможность доступа к начальной странице информации с помощью нажатия одной клавиши (или аналогичного элемента управления).
Следующие рекомендации должны быть применены там, где это необходимо.
- Страницы информации должны быть способны одновременно представлять набор данных (информацию, статичные графики, элементы управления и т.д.), необходимый для обработки наихудшего варианта развития событий. Краткосрочная память оператора (обычно от 5 до 7 с) способна удерживать девять переменных, поэтому следует избегать переключения с одного окна на другое при выполнении конкретной задачи.
- Там где этого требует выполнение задачи, должен быть предоставлен удаленный обзор информации для отображения таких параметров, как связанные с безопасностью сигналы тревоги, прогнозы погоды и т.д. Потенциальные пользователи системы должны быть проконсультированы относительно альтернативных предложений по структурированию информации. Это может быть сделано с помощью представления интерфейса на бумажном носителе или макетов программ.
A.2.3.2 Идентификация
Заранее определенные страницы должны иметь уникальное и однозначно идентифицируемое имя, которое должно:
- предпочтительно быть расположено вверху экрана или последовательно представлено в одном и том же месте;
- выражать информационное наполнение дисплея (например, определенный реактор или резервуар).
A.2.3.3 Управление окнами
Среда реального времени в залах управления налагает специальные требования на использование окон при представлении информации.
- Одновременно должно быть отображено на экране ограниченное количество окон: согласно "эмпирическому правилу" одновременно может быть использовано не более трех окон.
- Окно не должно закрывать критическую для безопасности информацию или сигнал тревоги.
- Система должна быть спроектирована так, чтобы окна не перекрывали друг друга (для облегчения выполнения задачи). Размеры и местоположения окон по умолчанию должны быть разработаны так, чтобы минимизировать количество операций, которое пользователь должен осуществить для выполнения задачи.
- Связь между исходным окном и порожденными им окнами всегда должна быть очевидна.
A.2.3.4 "Многослойный" подход
При использовании многослойного подхода для структурирования информации страницы могут быть применены следующие рекомендации.
a) Фон
Должен быть выбран фон, оптимизирующий информацию на переднем плане. Необходимо избегать темных тонов фона, если предполагают высокий уровень окружающей освещенности.
b) Слой статичных данных
Статичные данные позволяют пользователю интерпретировать значение отображаемой информации (например, показывая топографию и/или структуру процесса).
c) Слой информации
Изменяющиеся данные, представленные в слое информации, должны быть легко отличимыми от фона и статичных слоев данных.
d) Слой приоритета
Информация об опасности тревоги должна быть представлена в приоритетном слое, где любые изменения немедленно представляют оператору. Этот слой также может быть использован для другой срочной или высокоприоритетной информации, например, о том, что сейчас начнется обслуживание на секции железнодорожной системы.
A.2.3.5 Перераспределение страниц для устройств отображения
У оператора должна быть возможность изменять распределение страниц на определенных дисплеях, чтобы
- в случае выхода из строя одного дисплея информацию можно было отобразить на другом дисплее;
- объединять дисплеи, отображающие информацию об одной ситуации.
Каждый экран должен быть способен отображать все категории информации (обзоры, тенденции, мнемосхемы, списки сигналов тревоги, таблицы, параметры базы данных и т.д.). Это может быть преимуществом при замещении вышедшего из строя дисплея или обеспечении разного представления важной информации, например, дисплеи тенденций для корректировки вместе с дисплеями дополнительного мониторинга и управления.
A.2.3.6 Пространственная ориентация
Как правило, хорошей эргономической практикой является однотипное расположение страниц на дисплеях комплекса управления. Таким образом, все рабочие станции организуют идентичным способом. Время поиска и распознавания может быть уменьшено, если определенные типы данных могут быть найдены в заданных местах экрана.
A.2.4 Разработка форматов
A.2.4.1 Общие положения
Формат - это конкретный способ представления данных для передачи информации пользователю. Выбор наиболее подходящего формата очень важен для способности пользователя правильно интерпретировать информацию системы.
Форматы могут иметь вид текста, гистограммы, диаграммы, таблицы, мнемосхемы и могут занимать всю страницу или ее часть.
Ниже приведены некоторые рекомендации высокого уровня для различных форматов. Дальнейшие эргономические рекомендации приведены в ИСО 9241-12.
A.2.4.2 Текст
Текстовая информация чаще всего связана с офисными приложениями, но ее часто используют для описания интерфейсов оператора зала управления. При использовании текстовой информации должны быть приняты во внимание некоторые эргономические особенности:
- при считывании непрерывного текста, набранного строчными буквами, время чтения сокращается;
- в задачах поиска и идентификации текст, набранный прописными буквами, может быть идентифицирован на большем расстоянии от экрана и более быстро (это особенно важно при непродолжительном отображении текста);
- на всех страницах должен быть использован стандартный формат представления информации;
- отображение текстовых данных, сообщений или инструкций на дисплее в целом должно соответствовать принятым правилам оформления печатного текста;
- в тексте следует использовать положительные утверждения вместо отрицательных утверждений;
- если пользователь должен непрерывно считывать текст в реальном времени, то одновременно на экране должно быть показано не менее четырех строчек текста.
A.2.4.3 Гистограммы/столбчатые диаграммы
Гистограммы являются эквивалентом обычных аналоговых методов, традиционно используемых при управлении процессом. Ниже приведены некоторые эргономические рекомендации для формирования гистограмм и столбчатых диаграмм.
- Возле каждого столбца должен быть расположен уникальный идентификатор.
- Если данные необходимо сопоставлять, то сопоставляемые столбцы должны быть расположены рядом друг с другом, что обеспечивает прямое зрительное сопоставление.
- При использовании серии связанных гистограмм ориентация столбцов (вертикальная или горизонтальная) должна быть одинаковой.
- Если один столбец представляет данные особой важности, он должен быть выделен.
- Нулевая точка должна быть расположена в центре гистограммы отклонений. Если гистограмму отклонений используют в качестве основной формы информации для параметров функции безопасности, то величина каждой переменной должна быть показана.
- Если интерес представляют как итоговые измерения, так и доли, представленные сегментами, следует использовать кумулятивные столбцы, в которых выделены различным образом закодированные сегменты.
- Для сегментированных столбцов категории данных должны быть представлены в одной и той же последовательности в каждом столбце, при отображении наименее изменчивых категорий в основании столбца, а наиболее изменчивых категорий - в верхней части столбца.
A.2.4.4 Кривые тренда
Кривая тренда - это электронная версия традиционного самописца и представляет собой двумерную аналоговую информацию об истории и/или прогнозе изменения наблюдаемой величины.
Пример - Одна переменная - показатель процесса, другая переменная - время.
Ниже приведены некоторые эргономические рекомендации при изображении кривых тренда.
- Толщина линии тренда должна быть примерно в два раза больше самой большой по толщине линии фоновой сетки и осевых линий масштаба.
- При использовании различных цветов, между спектрами используемых цветов должно быть существенное различие.
- Отображение трендов должно позволять показывать данные, собранные через интервалы времени различной продолжительности.
- Показатели тренда не должны изменяться в результате незначительных изменений данных или колебаний, наложенных на установленную кривую.
- Кривые, представляющие запланированные, спроектированные или экстраполируемые данные, должны быть отличимы от кривых, представляющих фактические данные.
A.2.4.5 Графики
Графики представляют собой изображения, показывающие взаимосвязь переменных.
Пример - Давление, представленное как функция температуры.
Ниже приведены некоторые эргономические рекомендации, которые следует принять во внимание при разработке графиков.
- Графики должны быть самоописательными, т.е. обеспечивать интерпретацию данных без ознакомления с дополнительной информацией.
- Должна быть обеспечена возможность идентификации многочисленных кривых без применения специальных условных обозначений.
- Для целевой области может быть полезно определение предпочтительных значений X и Y на осях графика.
- Графики узнаваемой формы, соответствующей нормальным или ненормальным условиям работы, могут быть полезны пользователю.
A.2.4.6 Поля и формы данных
Поле данных - это очерченная область, куда данные вводят или где их представляют. Поле данных обычно состоит из фиксированного количества знаков или пробелов. Формы данных являются форматами, содержащими одно или более полей данных. Ниже приведены некоторые эргономические рекомендации для разработки полей форм данных.
- Поля данных, которые сравнивают познаково, должны быть расположены одно над другим.
- Порядок и расположение соответствующих полей данных на различных страницах должны быть последовательными.
- Формат экранных форм данных должен быть аналогичен обычно используемому на бумажном носителе.
- Если в процессе устранения неисправности используют бумажные формы, они должны иметь тот же формат, что и формы программного обеспечения.
- Должно быть обеспечено четкое визуальное определение полей данных, чтобы данные отличались от идентификаторов и других объектов.
- Текущее выбранное поле должно быть выделено.
- Введенные данные, не соответствующие установленному формату формы данных, должны быть выделены, а информация о несоответствии сообщена пользователю.
- Групповой заголовок поля должен быть расположен по центру выше идентификаторов отдельных данных.
- Количество страниц в форме данных, необходимое для выполнения задачи, должно быть минимизировано для сокращения выполнения задания.
- У пользователя должна быть возможность перемещения от одного поля ввода к следующему с использованием простого действия, которое требует минимального внимания.
A.2.4.7 Круговые диаграммы
Круговая диаграмма представляет собой круг, разделенный на сегменты для графического представления относительных долей целого. Сегменты могут представлять величины или частоты. Ниже приведены некоторые эргономические рекомендации для разработки круговых диаграмм.
- Разделение должно быть не более чем на пять сегментов.
- Если возможно, сегменты должны быть маркированы напрямую без использования отдельных обозначений.
A.2.4.8 Блок-схемы
Блок-схема - это диаграмма, показывающая последовательные переходы между элементами или событиями. Ниже приведены некоторые эргономические рекомендации для разработки блок-схем.
- Доступные варианты решений должны быть представлены в логическом порядке.
- На каждом этапе должно быть необходимо принятие только одного решения.
- Информация должна быть представлена четко, логическим образом: в последовательности сверху-вниз или слева-направо.
A.2.4.9 Мнемосхемы и диаграммы
Мнемосхема является формой, объединяющей в себе графику и буквенно-цифровые символы, используемые для интеграции компонентов системы в функционально ориентированные диаграммы, отражающие взаимосвязь компонентов.
Пример 1 - Мнемосхему используют для представления сети канализации или системы транспортировки багажа в аэропорту.
Диаграмма является особой формой изображения, на которой детали отображают, только если они необходимы для выполнения задачи.
Пример 2 - Схема электрических соединений для железнодорожной системы, показывающая распределение электроэнергии в сети (без привязки к местности).
Ниже приведены некоторые эргономические рекомендации для разработки мнемосхем и диаграмм.
- Мнемосхема или диаграмма должна содержать минимальное количество деталей, необходимых для представления.
- Должна быть возможность легкой идентификации всех компонентов системы, представленных на мнемосхеме.
- Все исходные/конечные точки линий соединения должны быть маркированы или начинаться/заканчиваться на маркированных компонентах.
- Везде, где имеет значение направление соединения, оно должно быть обозначено стрелками.
- Следует избегать перекрытия линий соединения другим изображением. Если нельзя избежать пересечения линий, они должны быть изображены так, чтобы нельзя было перепутать их соединения.
A.2.4.10 Карты
Карта является графическим представлением географии района или пространства, например, планировки здания или сооружения. Ниже приведены некоторые эргономические рекомендации для разработки и отображения карт.
- Если необходимо отобразить несколько различных карт, должна быть использована последовательная ориентация карт, при которой использована одна и та же ориентация карт по сторонам света.
- Если карта превышает размер одной страницы информации, пользователи должны иметь возможность навигации с соответствующей обратной связью по их текущему местоположению.
- Если ориентация карты может быть изменена, ярлыки и символы на карте должны оставаться ориентированными на положение, выбранное пользователем.
A.2.5 Проектирование элементов
К элементам относятся, например, буквенно-цифровые символы, иконки, стрелки и ярлыки. Важные данные должны быть отображены в заметном местоположении, таком как центральная или верхняя часть страницы.
Статичная часть любой страницы, например, символы технологического оборудования, рамки, система трубопровода и т.д. должна состоять из минимального количества элементов, необходимых:
a) Для идентификации
Что показывает изображение (например, часть процесса, компонент или аспект процесса)?
b) Для ориентации
Как эта страница связана с другими страницами?
c) Для навигации
Какой путь к другим требуемым данным является наиболее простым?
Область, выделенная для динамических символов и данных, должна быть большой относительно всей страницы, чтобы облегчить распознавание и интерпретацию динамических значений и состояний. Исключения могут включать в себя таблицы и большие массивы символов.
Динамические элементы (символы и рисунки) на странице должны быть различимы по сравнению с фоном и статичными элементами данных с помощью цвета, формы, стиля и т.д.
При выборе способа кодирования важными требованиями задачи являются обязанность оператора считать, сравнивать и читать текст. Должна быть выбрана наиболее эффективная компоновка взаимосвязанной информации, т.е. логическая, физическая, слева-направо или сверху-вниз и т.д.
A.2.6 Устройства отображения
Фактическое количество дисплеев, на которых должны быть представлены данные, должно учитывать ограничения расположения оборудования рабочей станции (см. ИСО 11064-4), а также все требования к расположению зала управления (см. ИСО 11064-3).
При выборе размеров экрана дисплеев или необходимой области отображения необходимо обеспечить постоянный угол зрения независимо от расстояния наблюдения (т.е. удвоенное расстояние наблюдения требует применения удвоенной высоты символа).
При определении требуемого угла зрения, внимание должно быть уделено таким аспектам, как зрительная задача, используемый цвет и условия наблюдения. См. ИСО 11064-4 и ИСО 11064-6.
A.3 Руководство по "взаимодействию пользователя с интерфейсом"
A.3.1 Общие положения
Руководство, представленное в настоящем подразделе, касается взаимодействия оператора с системой и вопросов, связанных с управлением сетью, управлением страницами, выбором типа диалога и временем отклика системы.

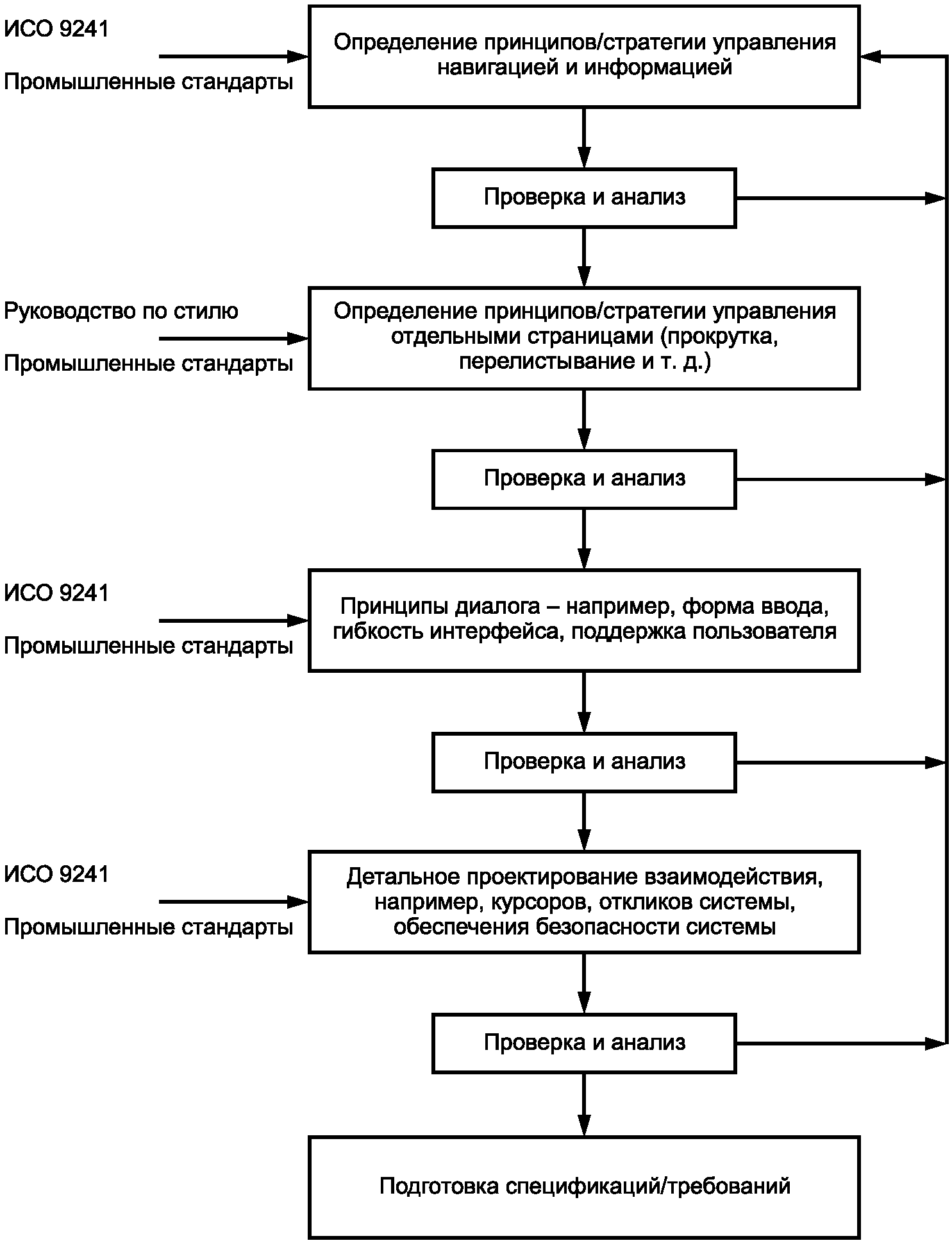

На рисунке A.2 приведена полная последовательность действий, которая может быть принята при определении взаимодействия пользователя с интерфейсом.
![]() пользовательского интерфейса
A.3.2 Управление сетью
Управление сетью включает в себя отображение навигации и выбор дисплея. Отображение навигации касается всех операций, связанных с поиском страниц в сети или обнаружением определенных данных на отображаемой странице.
Выбор дисплея включает поиск желаемой страницы или элемента информации. Важными аспектами являются:
- ориентация данных;
- поиск данных;
- навигация для больших страниц дисплея.
A.3.3 Управление страницей
Концепция управления страницей для зала управления должна учитывать следующее:
- использование назначенных положений для окон и их элементов;
- использование окон с мозаичным расположением в случаях, когда требуется непрерывный визуальный доступ к информации, отображаемой в настоящее время;
- существующие унаследованные системы и общность между новыми и старыми системами управления окнами.
Для сигналов тревоги, представленных в окнах, см. раздел 6. Дальнейшие рекомендации по управлению окнами приведены в ИСО 9241-12.
A.3.4 Выбор типа диалога
Выбор типа диалога должен быть основан на требованиях задачи, навыках пользователя и среднем времени отклика системы (см. таблицу A.1 (см. [14])). Информация о принципах проектирования диалога приведена в ИСО 9241-110.
Таблица A.1
A.3.5 Время отклика системы
В таблице A.2 приведены некоторые рекомендации по максимальному и предпочтительному времени отклика системы для различных транзакций оператора зала управления. Дополнительное руководство приведено в [14].
Таблица A.2
A.4 Выбор устройств управления
A.4.1 Общие положения
Устройства управления в среде зала управления включают в себя клавиатуру, мышь, сенсорные экраны, "программные" элементы управления и обычные элементы управления. Существует два типа действий при выполнении ввода: ввод данных и выбор элемента из предлагаемой совокупности.
В настоящем разделе представлено руководство, на котором может быть основан выбор альтернативных элементов управления. Эргономические рекомендации относительно неклавиатурных устройств ввода представлены в ИСО 9241-400.

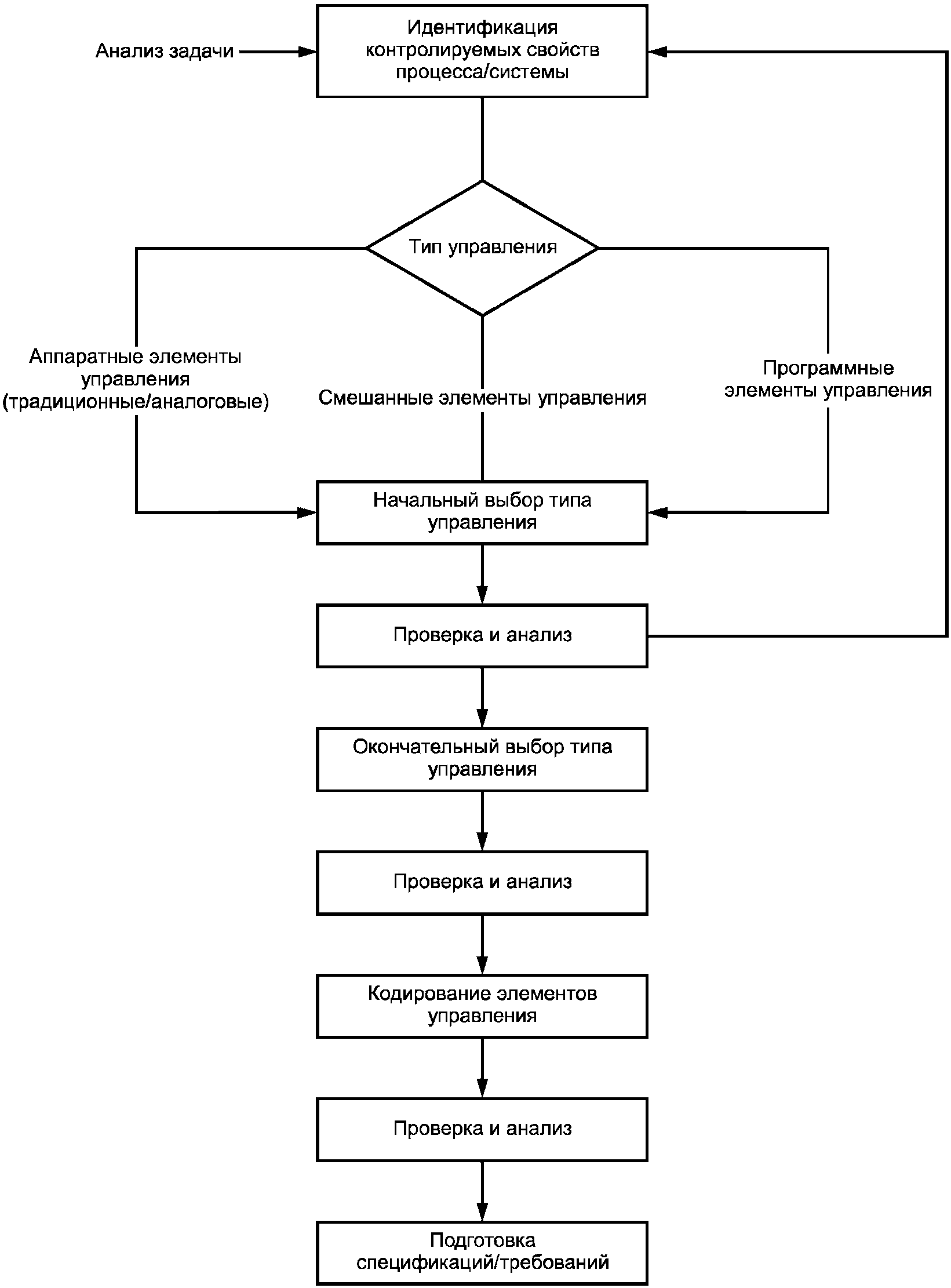

На рисунке A.3 представлен процесс выбора и кодирования устройств управления.
![]() A.4.2 Перечень контролируемых характеристик
Контролируемые характеристики должны быть идентифицированы на ранних этапах анализа задачи программы проектирования зала управления (см. ИСО 11064-1).
A.4.3 Выбор типа элемента управления
В таблице A.3 (см. [11]) приведены особенности, которые необходимо учесть при выборе компьютерных элементов управления. "Обычные" требования к элементам управления, включая процесс выбора, представлены в ИСО 9355-3. Дополнительные требования к устройствам управления приведены в ИСО 9241-400.
Таблица A.3
A.4.4 Кодирование элементов управления
Для традиционных элементов управления могут быть использованы различные системы кодирования на основе местоположения, формы, размера, режима работы, маркировки и цвета. Преимущества и недостатки этих вариантов в зале управления приведены в [14], где также приведено руководство, основанное на использовании экранов.
A.5 Программные элементы управления, обзорные дисплеи, коммуникационные системы и система видеонаблюдения
A.5.1 Программные элементы управления
Программные элементы управления предоставляют операторам функции управления, обеспечиваемые программным обеспечением. Программные элементы управления могут быть использованы для управления оборудованием, его отдельными частями или интерфейсом "человек - система".
Программные элементы управления отличаются от обычных элементов управления. Например, они не занимают пространства в зале управления. Их используют обычно последовательно. Они могут быть доступны для использования. Так как интерфейсом "человек - система" и оборудованием можно управлять с одного и того же устройства, программный элемент управления может выполнять функции управления. Традиционный элемент управления, как правило, выполняет единственную функцию управления.
При использовании программных элементов управления следует учесть приведенные ниже рекомендации.
- Если программный элемент управления доступен для использования из нескольких мест зала управления, то необходимо исключить возможность возникновения конфликтов управления, например, исключить одновременную доступность управления нескольким пользователям.
- Второстепенные задачи (действия по управлению интерфейсом) и основные задачи (действия по управлению процессом) не должны совмещаться.
- Использование различных режимов управления должно быть минимизировано и четко показано.
- Программные системы управления должны быть последовательными и совместимыми с остальной частью интерфейса "человек - система", например, они должны быть скоординированы с традиционными элементами управления.
- Необходимо обеспечить запасные варианты управления в случае отказа программного элемента управления, поэтому могут возникнуть недопустимые последствия.
A.5.2 Обзорные дисплеи
На каждой рабочей станции управления должна быть доступна обзорная информация, показывающая состояние всех средств, за которые оператор несет ответственность. Эта информация должна быть отправной точкой для навигации. Обзорные дисплеи могут быть расположены на рабочей станции, близки от определенных рабочих станций, или на некотором расстоянии для совместного использования несколькими операторами.
Если последовательность или состояние событий или тенденций некоторых переменных процесса часто контролируют, могут быть использованы выделенные экраны для определенного перечня событий и дисплеи отображения тенденций. Альтернативно может быть использован доступ с помощью одной клавиши для вызова часто используемых справочных данных.
Общие дисплеи за пределами рабочей станции позволяют большему количеству наблюдателей одновременно видеть одну и ту же информацию. Система общих дисплеев может поддерживать работу команды, улучшая координацию и обмен информацией. Обзорные дисплеи не передают больше информации, чем дисплеи, установленные на рабочей станции, так как большое расстояние наблюдения требует соответствующего увеличения размеров букв/символов.
Основная функция системы общих дисплеев может быть различной, но важные функции, как правило, включают предоставление обзора состояния, инструктирование операторов о дополнительной информации, других частях интерфейса "человек - система" и поддержку координации, коммуникации и работы в команде.
Важными аспектами системы общих дисплеев являются:
- распределение информации между дисплеями на рабочей станции и общими дисплеями за пределами рабочей станции;
- структурирование информации на общих дисплеях;
- взаимодействие пользователя с системой общих дисплеев;
- резервные возможности в случаях отказа системы общих дисплеев, особенно если это оказывает влияние на безопасность;
- последовательность и совместимость систем общих дисплеев с остальной частью интерфейса "человек - система".
На практике, сочетание общих обзорных дисплеев, расположенных за пределами рабочей станции, и настольных мониторов может быть подходящим в случае, когда имеются требования к работе в команде, посетителям, мобильности пользователей и предоставлению второстепенной вспомогательной информации.
Если отдельные мониторы используют совместно с большими экранами, информация должна быть распределена таким образом, чтобы не вынуждать пользователя часто изменять линию взгляда от одного дисплея к другому (примеры рабочих станций и обзорных дисплеев представлены в ИСО 11064-3 и ИСО 11064-4).
Если обзорные дисплеи, расположенные за пределами рабочей станции, собирают из нескольких дисплеев, то следует избегать появления зазоров, смещений и нарушения обзорности отображаемых элементов.
Распределение информации и управление обзорными дисплеями, расположенными за пределами рабочей станции, требуют специального рассмотрения.
- Изменение информации, представленной на общем дисплее, должно вовлекать процедуру, с помощью которой достигается взаимное согласие пользователей, обычно для этого требуется участие руководителя.
- Представление информации должно быть тщательно распределено между общим дисплеем и отдельными мониторами на рабочих станциях, чтобы избежать дублирования и/или пропуска информации.
Рекомендуется использовать обзорные дисплеи для общего наблюдения, а задачи управления выполнять с помощью индивидуальных дисплеев.
В таблице A.4 приведены преимущества и недостатки различных решений по представлению обзорной информации.
Таблица A.4
A.5.3 Системы обмена информацией
A.5.3.1 Общие положения
Обмен информацией является функцией многих операций в зале управления, происходящих в реальном времени. Это включает в себя обмен информацией как внутри зала управления, так и с внешними сторонами. Различают три основных средства обмена информацией:
a) прямое голосовое общение;
b) голосовое общение через электронные средства (телефон, радио);
c) обмен информацией с помощью электронных сообщений.
Требования среды, связанные с прямым голосовым общением в залах управления, установлены в ИСО 11064-6.
Эргономические факторы обмена информацией с помощью электронных средств приведены ниже.
A.5.3.2 Голосовое общение через электронные средства
Ниже приведены эргономические рекомендации, которые следует учитывать при проектировании электронного оборудования для обмена устными сообщениями.
- Функции обмена информацией и/или соответствующее оборудование должны быть доступны из нормального рабочего положения пользователя.
- Системы обмена информацией должны быть спроектированы для минимизации необходимых действий пользователя.
- Оборудование для обмена информацией, которое носит пользователь (например, гарнитура) должно быть спроектировано с учетом обеспечения комфорта.
- Оборудование для обмена информацией должно быть спроектировано с возможностью обеспечения работы в режиме "свободные руки".
- Системы голосового общения должны быть спроектированы с учетом характеристик всех потенциальных пользователей системы и среды, в которой системы используют.
- В случаях, когда существует много каналов связи, например, несколько громкоговорителей, источники должны быть разделены для облегчения разборчивости речи.
- Длина шнура телефонной трубки/гарнитуры должна быть достаточной для обеспечения потребностей передвижения пользователя.
- Шнуры для оборудования обмена информацией (такого как гарнитуры) должны быть размещены так, чтобы не создавать помех для работы с критическими элементами управления и перемещения людей.
- Разъемы для подключения оборудования обмена информацией могут быть расположены как с левой, так и с правой стороны от рабочей станции для обеспечения удобства пользователя.
- Элементы управления для оборудования обмена информацией должны подходить как для правшей, так и для левшей.
- Громкость сигнала должна иметь возможность регулировки на месте.
- Система должна обеспечивать представление быстро понимаемых сообщений во всех зонах, где могут находиться люди, которым адресованы сообщения (например, туалеты/комнаты отдыха).
- Если в существующую операционную среду вводят дополнительные средства обмена информацией, должен быть проведен анализ совместного использования всех систем коммуникации.
A.5.3.3 Обмен информацией с помощью электронных сообщений или с использованием компьютера
Ниже приведены эргономические рекомендации, которые следует учесть при проектировании электронного оборудования для невербального обмена информацией.
- Пользователи должны быть в состоянии интерактивно обмениваться информацией с другими пользователями, использующими ту же самую систему.
- Пользователи должны иметь возможность обмениваться информацией, не прерывая выполнение текущих задач.
- Если сообщения должны соответствовать определенному стандарту или структуре, пользователю заранее должны быть предоставлены форматы сообщений.
- Пользователям необходимо предоставить каталог, показывающий все приемлемые формы адресации сообщения для каждого пункта назначения в системе, и для связи с внешними системами.
- Должны быть предоставлены вспомогательные компьютерные средства, позволяющие пользователю найти каталог, введя его наименование полностью или частично.
- Если сообщения имеют различную степень срочности, отправитель сообщения должен иметь возможность определить ее относительный приоритет.
- Пользователи должны быть информированы о невыполнении доставки, если сообщения не были успешно переданы.
- Отображение сообщений пользователей должно визуально и пространственно отличаться от отображения сообщений системы.
- Уведомление о входящих сообщениях не должно прерывать выполнение задач, за исключением сообщений с высоким приоритетом срочности.
- Если входящие сообщения имеют различную степень срочности, получатель должен быть уведомлен о приоритете сообщения и/или другой релевантной информации.
A.5.4 Система видеонаблюдения и представление графических изображений
A.5.4.1 Мониторы системы видеонаблюдения
Размер монитора системы видеонаблюдения должен соответствовать особенностям выполняемой задачи наблюдения, уровню требуемой детализации и расстоянию, на котором находится оператор.
Монитор, используемый для работы с высоким уровнем детализации, должен иметь возможность регулировки для удовлетворения потребностей отдельных операторов.
По возможности "местные" мониторы должны быть расположены непосредственно напротив оператора на расстоянии приблизительно от 0,5 до 1,5 м и иметь размер от 9 до 16 дюймов (приблизительно от 23 до 41 см) по диагонали.
Примечание - Мониторы, используемые для тщательного изучения изображений системы видеонаблюдения, обычно называют "местными" мониторами или мониторами "инцидента" и располагают на рабочей станции.
Множественные графические изображения, отображаемые на общих дисплеях за пределами рабочей станции, могут быть полезны в предоставлении общего обзора.
A.5.4.2 Методы работы
При использовании системы видеонаблюдения рекомендуется делать короткие, частые перерывы, а не редкие, но более продолжительные перерывы; например, перерыв от 5 до 10 мин через 50 - 60 мин непрерывной работы предпочтительнее, чем перерыв в 15 мин через каждые два часа работы.
Операторы, главная деятельность которых заключается в наблюдении за изображениями системы видеонаблюдения, не должны смотреть телевизор в период отдыха (перерыв).
A.5.4.3 Структурирование информации
Чтобы помочь операторам в рассмотрении изображений, представленных на группе мониторов, изображения должны быть логически скомпонованы или сгруппированы, например, с отражением расположения камер видеонаблюдения на территории.
Последовательность в расположении изображений на мониторах может быть использована в качестве средства внедрения систематического подхода к контролю. Ответ оператора также может быть выполнен с помощью неизменного расположения изображений на мониторе.
При использовании разделенных экранов рекомендовано деление экрана не более чем на четыре части. При рассмотрении возможности использования разделенных экранов необходимо учитывать ориентацию, например, горизонтальный вид лучше всего рассматривать с горизонтальным разделением изображений.
Автоматической смены изображений следует избегать, особенно если оператор должен обнаружить изменение в состоянии изображения.
При определении количества просматриваемых мониторов необходимо понимать, что с увеличением количества мониторов существует тенденция снижения результативности работ по обнаружению.
Существующие данные позволяют предположить, что максимальное количество изображений с камер, за которыми можно эффективно наблюдать, составляет не более 16.
На мониторе системы видеонаблюдения должен быть представлен идентификатор камеры или уникальное описание объекта наблюдений.
Условные обозначения, нанесенные на изображения, должны быть разработаны таким образом, чтобы не заслонять основные части изображения.
Условные обозначения, нанесенные на мониторы, должны быть расположены в неизменном положении на экране и представлены последовательным образом.
A.5.4.4 Элементы управления
Панели управления должны быть приспособлены к потребностям как правшей, так и левшей.
Расположение критических клавиш на панели управления, например, клавиш начала или остановки записи или возврата камер в изначальное положение, должно минимизировать возможность ошибок.
При использовании панелей от различных поставщиков последовательное проектирование должно быть нацелено на уменьшение ошибок (что особенно важно в условиях стресса).
A.6 Руководство по системам управления сигналами тревоги
A.6.1 Общие положения
В данном разделе приведено руководство, основанное на опыте эксплуатации существующих систем управления сигналами тревоги, хотя оно может быть расширено для новых систем. Для получения информации о детальных требованиях к системам управления сигналами тревоги следует ознакомиться с другими источниками, например, указанными в библиографии.
Ключевыми этапами управления сигналами тревоги являются следующие:
- распределение функций и обязанностей;
- сбор данных о сигналах тревоги и соотнесение их с поставленными задачами;
- анализ данных о сигналах тревоги и идентификация навязчивых и продолжительных сигналов тревоги;
- идентификация приоритета каждого сигнала тревоги в соответствии с "матрицей срочности и опасности последствий" (для снижения лавинообразного нарастания опасности);
- заполнение базы данных о сигналах тревоги с указанием приоритета установленного отклика, разработка основы каждого сигнала тревоги;
- идентификация и выполнение улучшений;
- проведение обучения;
- мониторинг выполнения целей на основе ежемесячных отчетов о ключевых показателях;
- ежегодный анализ работы владельцем системы и идентификация направлений непрерывного улучшения.
Ключевые компоненты системы управления сигналами тревоги показаны на рисунке A.4. Некоторые основные задачи, идентифицированные на рисунке A.4, рассмотрены ниже.
![]() A.6.2 Область применения и цели
Система управления сигналами тревоги включает в себя оценку текущей результативности системы управления сигналами тревоги и средств улучшения и поддержания результативности на протяжении жизненного цикла системы. Цели включают:
- обеспечение результативности системы управления сигналами тревоги, предотвращения инцидентов, связанных с безопасностью, здоровьем и экологией;
- предоставление методов и способов достижения целей работы системы управления сигналами тревоги;
- установление процесса управления для мониторинга и улучшения работы системы управления сигналами тревоги и целостности;
- управление жизненным циклом системы управления сигналами тревоги.
A.6.3 Процесс и процедуры управления сигналами тревоги
Сначала должны быть собраны данные о частоте подачи сигналов тревоги для каждой области работы и сопоставлены с целевыми или ключевыми показателями работы (см. рисунок A.5). Степень расхождения фактического и целевого значения формирует основу для приоритезации при управлении сигналами тревоги.
![]() Для совершенствования существующих систем подачи сигналов тревоги может быть принят поэтапный подход. С этой целью может быть проведено постепенное улучшение.
Параллельно с выполнением низкозатратных улучшений, должна быть разработана база данных сигналов тревоги, с помощью которой могут быть назначены приоритеты для модернизации исследуемых сигналов тревоги.
Эта проблема может быть более выраженной для объектов, у которых система подачи сигналов тревоги является новой или не проходила технического обслуживания в течение длительного времени.
A.6.4 Ранжирование
При нормальном функционировании, когда уровень опасности низкий, оператор, как предполагают, может ответить на все возникающие сигналы тревоги. Во время нарастания опасности оператор должен сначала отвечать на сигналы тревоги с самым высоким приоритетом. Вероятно, что в случае серьезных нарушений возникнет поток сигналов тревоги с высоким приоритетом. Приоритет сигнала тревоги должен быть понятен оператору зала управления, например, для этого может быть использован различный цвет текста сигнала тревоги.
Для управления при возникновении нарастания количества сигналов тревоги сигналы должны быть ранжированы в соответствии с уровнем риска ("Низкий", "Средний" и "Высокий", т.е. "Приоритет 3", "Приоритет 2" и "Приоритет 1"). Сигналам тревоги, связанным с нарушением безопасности, с опасностями для здоровья и экологии, присваивают высший приоритет, а остальным более низкий приоритет.
Назначение приоритета сигналам тревоги выполняют с использованием матрицы последствий риска. Процент сигналов тревоги в каждой категории должен соответствовать таблице A.5.
Таблица A.5
A.6.5 Управление изменениями
Управление изменениями системы управления сигналами тревоги является ключевым фактором в обеспечении валидности информации о сигналах тревоги, предоставляемой оператору, и имеет прямое отношение к безопасной и эффективной работе.
Управление изменениями должно обеспечить:
- управление всеми изменениями системы управления сигналами тревоги;
- поддержание и улучшение целостности системы управления сигналами тревоги.
Все изменения системы тревоги должны быть выполнены в соответствии с процессом управления изменениями с этапами документирования и утверждения. С одной стороны, процесс должен обеспечивать анализ с точки зрения воздействия изменений (механических, аппаратурных, изменений условий, инструкций, процедур эксплуатации и т.д.) на систему управления сигналами тревоги. С другой стороны, изменения системы управления сигналами тревоги также могут потребовать изменения процедур эксплуатации и/или технического обслуживания.
Временные изменения сигналов тревоги должны быть выполнены в соответствии с документированным процессом управления изменениями.
A.6.6 Функции и обязанности
Функциями и обязанностями, основанными на концепции управления сигналами тревоги, следует управлять так же, как системой. Область применения и масштаб требуемых усилий зависят от особенностей организации.
Монопольное право на управление сигналами тревоги более всего подходит для применения в "технической" организации. В других ситуациях, поскольку пользователи обычно участвуют в процессе эксплуатации, для полного успеха большое значение имеет тесное взаимодействие между партнерами.
A.6.7 Показатели и цели функционирования системы управления сигналами тревоги
В таблицах A.6 и A.7 приведены основные рекомендации по использованию сигналов тревоги в залах управления.
Таблица A.6
системы управления сигналами тревоги
Таблица A.7
системы управления сигналами тревоги
A.6.8 Мониторинг и непрерывное улучшение
Должен существовать процесс для отчета о ключевых показателях работы системы управления сигналами тревоги. Для идентификации возможных улучшений могут быть использованы данные обратной связи о следующей деятельности:
- контроль и анализ ключевых показателей работы системы управления сигналами тревоги;
- улучшение системы управления сигналами тревоги;
- состояния базы данных о сигналах тревоги;
- данные расследования инцидентов, связанных с управлением сигналами тревоги;
- внутренний/внешний анализ;
- аудит системы управления сигналами тревоги;
- обмен лучшими методами и т.д. через сети.
Улучшения, идентифицированные с помощью этой деятельности, должны быть исследованы, а выбранные для выполнения - документированы и отслежены до завершения в соответствии с планом улучшения.
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
--------------------------------
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/34/gost_40875.html
На правах рекламы:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
