3.3 В настоящем стандарте применены следующие сокращения:
4.1 Рекомендуемый стандартом метод основан на существующих зависимостях между параметрами распространения упругих поверхностных и объемных волн и уровнем микроповреждений в структуре материала БРТ, накопленным в процессе ее эксплуатации.
4.2 В методе используется ручной способ ультразвукового эхо-импульсного контактного прозвучивания с применением совмещенных и раздельно-совмещенных пьезоэлектрических преобразователей по ГОСТ Р 55725.
4.3 Вид излучаемого сигнала - радиоимпульс с высокочастотным (ультразвуковым) заполнением, с плавной огибающей и эффективной длительностью (на уровне 0,6 от максимальной амплитуды) от 2 до 4 периодов основной частоты.
4.4 Измеряемые характеристики поврежденности являются усредненными по объему ультразвукового пучка, определяемого поперечными размерами ПЭП толщиной материала и типом используемых волн.
Примечание - При использовании рэлеевских волн усреднение происходит по объему распространения поверхностной волны, определяемому базой преобразователя, размерами его активных элементов и частотой.
4.5 Непосредственно измеряемыми величинами являются задержки (времена распространения в материале) и размахи УИ по ГОСТ 16465.
4.6 Влияние температуры на точность измерения информативных акустических параметров учитывают с помощью соответствующих термоакустических коэффициентов, имеющих размерность 1/°C. Их значения должны содержаться в базе данных используемых СК или могут быть получены экспериментально в соответствии с процедурой, описанной в приложении А.
4.7 Для диагностирования и оценки остаточного ресурса БРТ используются установленные в ходе ресурсных испытаний зависимости между акустическими характеристиками и величиной пробега вагона.
4.8 Рекомендуемый настоящим стандартом метод может служить основой для составления методики выполнения измерений по ГОСТ Р 8.563.
4.9 При разработке методики выполнения измерений необходима ее верификация на основании представительной базы испытанных БРТ.
5.1 К выполнению измерений допускают персонал, прошедший обучение, повышение квалификации в установленные сроки, сертифицированный в системе добровольной сертификации на соответствующий уровень квалификации по ГОСТ 30489 согласно [1], [2].
5.2 При контроле состояния материала БРТ оператор должен руководствоваться ГОСТ 12.1.001, ГОСТ 12.2.003, ГОСТ 12.3.002 и правилами безопасности при эксплуатации электроустановок по ГОСТ Р 12.1.019 и ГОСТ 12.1.038.
5.4 При организации работ по контролю состояния материала БРТ должны быть соблюдены требования пожарной безопасности по ГОСТ 12.1.004.
6.1 В качестве СК используют установки, скомпонованные из серийной аппаратуры, или специализированные ультразвуковые приборы, сертифицированные в соответствии с [5] и поверяемые в соответствии с [6].
6.2 В своем составе СК должны содержать следующие ПЭП:
- прямой совмещенный преобразователь продольных волн типа П111-5,0 по ГОСТ Р 55725;
- раздельно-совмещенный преобразователь ПАВР типа П122-3,0 по ГОСТ Р 55725.
6.3 Вспомогательные устройства и материалы
6.3.1 Шлифовальный инструмент для подготовки поверхности по ГОСТ 12.2.013.3.
6.3.2 Термопреобразователь поверхностный типа ТПП 13 или ТПП 10 по ГОСТ 6616 для измерения температуры поверхности БРТ.
6.3.3 Обезжиривающая жидкость (спирт по ГОСТ 17299 или ацетон по ГОСТ 2768) для подготовки поверхности.
6.3.4 Контактная жидкость (индустриальное масло марок И-30А, И-40А, И-50А по ГОСТ 20799, вода).
6.3.5 Емкости для хранения контактной жидкости, кисти для нанесения контактной жидкости на поверхность изделий, ветошь для протирки ультразвуковой аппаратуры и рук оператора, линейка металлическая 500 мм по ГОСТ 427 для разметки БРТ, маркер или мел для нанесения меток на проконтролированные изделия, журнал для ведения протокола контроля.
6.4 СК должны обеспечивать проведение измерений эхо-методом с использованием УИ с плавной огибающей.
6.5 СК должны обеспечивать дискретизацию ультразвукового сигнала с частотой, превосходящей не менее чем в 10 раз максимальную эффективную частоту используемого ПЭП.
6.6 СК должны содержать аналого-цифровые преобразователи с разрядностью kц не менее 12.
6.7 СК должны обеспечивать возможность определения задержек упругих импульсов методом перехода сигнала через нуль [7].
6.8 Первичная акустическая информация для каждого измерения должна постоянно храниться на внешних носителях, защищенных от несанкционированного доступа.
6.9 Документация СК должна содержать методику выполнения измерений, а также документы, устанавливающие:
- назначение и область применения СК;
- состав и основные характеристики средств аппаратного и программного обеспечения, включающие погрешность измерения параметров УИ;
- методы и средства достижения совместимости СК, в том числе информационной, электрической, энергетической, программной, конструкторской, эксплуатационной.
7.1 Шероховатость поверхности Rz БРТ в зонах измерений - не более 40 мкм по ГОСТ 2789.
7.2 Температура поверхности БРТ должна быть в пределах от 5 °C до 40 °C.

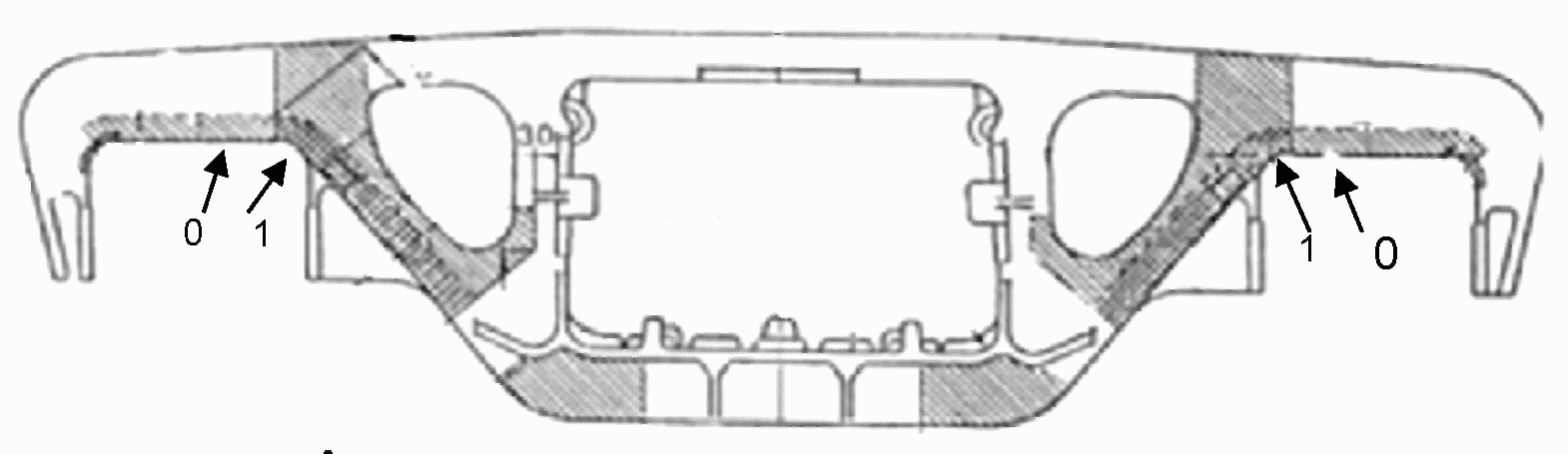

![]() Рисунок 1 - Зоны измерений
8.2 Подготавливают к контролю поверхности БРТ в зонах измерений согласно 7.1.
8.3 Подготовленные поверхности должны иметь размеры, на 50% превышающие размеры используемых ПЭП.
8.4 Подготавливают к работе СК.
8.5 Измеряют в выбранных зонах температуры поверхности БРТ T с пределом допускаемой погрешности +/- 1 °C.
Примечание - Изложенный в 8.1 - 8.6 порядок подготовки к проведению измерений одинаков для новой и диагностируемой БРТ.
9.2 В соответствии с руководством по эксплуатации СК проводят измерения задержек импульсов ПАВР
В качестве измеряемых задержек следует использовать временные интервалы между точками перехода через нуль рабочего и опорного импульсов в соответствии с рисунком 2.
9.3 Проводят измерения задержек tR(i) для исследуемой зоны БРТ.
![]() 1 - опорный импульс; 2 - импульс ПАВР
преобразователем ПАВР
9.4 Подключают к СК ПЭП продольных волн.
9.5 Проводят повторные (не менее 10 раз) измерения задержек tI(i), размахов R1(i) и шумовых параметров S(i).
Задержки определяются методом перехода сигнала через нуль.
При проведении измерений с помощью продольного преобразователя следует проверять правильность автоматической настройки уровней и границ первого и второго отраженных импульсов.
Правая граница первого отраженного импульса должна находиться приблизительно посередине между импульсами (рисунок 3).
При необходимости уровни и границы следует настроить вручную.
![]() Примечание - Изложенный в 9.1 - 9.5 порядок проведения измерений одинаков для новой и диагностируемой БРТ.
10.1 Для всех измеренных акустических характеристик A(i) (массивы значений tI(i),
10.1.1 Все значения параметров A(i) располагают в виде вариационного ряда: A1 <= A2 <= ... An.
10.1.2 Вычисляют среднее значение:
(1)и среднее квадратическое отклонение:
(2)10.1.3 Определяют величины u1, и uN по формулам:
(3) (4)10.1.4 Величины u1, и uN сравнивают с критериальными табличными величинами
При
составляет: 2,03................................ для
; 2,18................................ для
; 2,41................................ для
.10.1.5 При выполнении условий
значения A1 и AN не считаются промахами и для расчета соответствующих средних значений
10.1.6 При невыполнении условия (5) или условия (6) (или обоих одновременно) соответствующие значения A(i) исключаются из вариационного ряда.
10.1.7 После соответствующего уменьшения величины n для дальнейших расчетов используют усеченный вариационный ряд.
10.2 После исключения промахов для всех измеренных параметров рассчитывают коэффициенты вариации
10.3 Проверяют выполнение следующих условий:
(8) (9)10.3.2 Если хотя бы одно из условий (7 - 10) не выполнено, для соответствующего акустического параметра проводят повторные измерения с увеличенным числом n.
10.3.3 Если увеличение числа измерений n не приводит к выполнению условий (7 - 10), следует принять решение о возможности дальнейших измерений с пониженной точностью.
10.5 В том случае, если температура поверхности БРТ в момент измерения на новой раме и в момент диагностирования отличается от 20 °C более чем на 10 °C, вместо значений
(11) (12)При отсутствии в базе данных СК термоакустических коэффициентов kTR их определяют экспериментально в соответствии с процедурой, описанной в приложении А.
10.6 Рассчитывают значение поверхностной поврежденности по формуле
(13)где
![]() 10.7 Рассчитывают параметры линейной регрессии a0, a1 переменной S(i) по переменной R1(i) по формулам:
(14)a0 = S - a1R1. (15)
10.8 Вычисляют значение Seff по формуле
Seff = a0 + 0,7a1·2kц. (16)
10.9 Рассчитывают значение объемной поврежденности по формуле
(17)где
, .Если значения величин
10.10 Оценка относительного остаточного ресурса рамы
10.10.1 В настоящем стандарте под относительным остаточным ресурсом рамы подразумевается величина
(18)10.10.2 Определение относительного остаточного ресурса основано на использовании полученных в ходе ресурсных испытаний зависимостей
Примечание - В зависимости от результатов ресурсных испытаний зависимости (19) и (20) могут быть как функциональными, так и регрессионными.
10.10.3 На основании результатов измерения в момент диагностирования значений объемной и поверхностной поврежденности

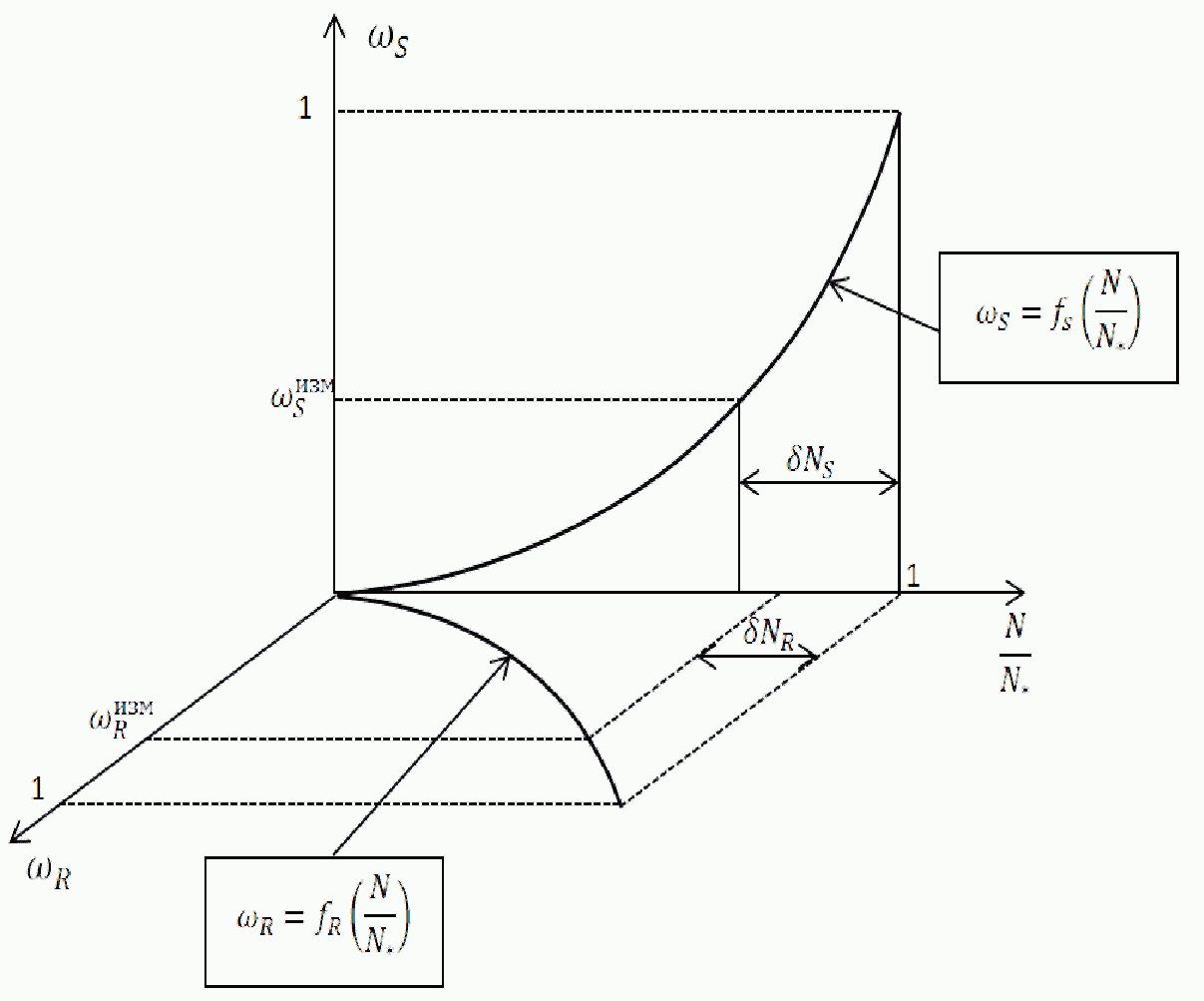

![]() Рисунок 4 - Определение относительного остаточного ресурса
10.10.4 За величину относительного остаточного ресурса
11.1 Результаты контроля фиксируют в журнале, форма которого приведена в рекомендуемом приложении Б.
11.2 Дополнительные сведения, подлежащие записи, порядок оформления и хранения журнала (или заключения) должны устанавливаться в технической документации на контроль.
11.3 Если определение технического состояния материала БРТ является частью научно-исследовательских работ, то результаты контроля измерений следует оформлять в соответствии с требованиями ГОСТ 7.32.
11.4 Результаты обследования должны сохраняться до следующего контроля БРТ.
(обязательное)
А.1 Определение термоакустических коэффициентов kTR проводят на основании исследования регрессионных зависимостей задержек импульсов ПАВР tR от температуры T контрольного образца.
А.2 Измерение температурных зависимостей проводят на плоских контрольных образцах материала БРТ в лабораторных условиях.
Контрольные образцы должны иметь толщину не менее 5 мм, поперечные размеры не менее чем на 50% превышающие размеры используемых ПЭП и шероховатость поверхности Rz не более 40 мкм по ГОСТ 2789.
А.3 Температуру поверхности образца измеряют с использованием термоэлектрического преобразователя по ГОСТ 6616.
А.4 Образцы нагревают до температуры 80 °C, затем для равномерного распределения температуры выдерживают при комнатной температуре до 60 °C.
А.5 По мере остывания образца с интервалом 5 °C проводят измерение температуры поверхности образца Ti и соответствующих задержек tR(i) для каждого i-го значения температуры.
А.6 Термоакустические коэффициенты рассчитывают по формуле
(А.1)где
, NT - общее число измерений для данного образца.А.7 Измерения повторяют для 3 - 5 образцов с усреднением результатов.
(рекомендуемое)
"УТВЕРЖДАЮ"
Руководитель
________________________________
наименование организации
______________ _________________
личная подпись инициалы, фамилия
"____" ________________ 20___ г.
ПРОТОКОЛ
определения технического состояния материала боковой рамы
тележки грузового вагона акустическим методом
___________________________________________________________________________
(наименование, код объекта контроля)
1 Дата измерения __________________________________________________________
2 Организация, проводящая измерения _______________________________________
3 Владелец вагона _________________________________________________________
4 Данные об объекте контроля:
дата изготовления _______________________________________________________
завод-изготовитель ______________________________________________________
марка материала _________________________________________________________
пробег, тыс. км _________________________________________________________
дополнительные сведения об объекте контроля _____________________________
5 Используемое оборудование, зав. N, тип ПЭП ______________________________
6 Эскиз объекта контроля с указанием местоположения зон измерений и их
нумерации (в приложении) __________________________________________________
7 Заключение о наличии опасных макродефектов
8 Температура поверхности объекта контроля, °C ____________________________
9 Наименование и код базы данных __________________________________________
10
Таблица 1
Значения акустических характеристик в зонах измерений
11
Таблица 2
Результаты обработки измерений
Обследование провел оператор: ________________ _____________________
личная подпись инициалы, фамилия
Руководитель лаборатории
неразрушающего контроля: ________________ _____________________
личная подпись инициалы, фамилия
