Таблица 2
Значения входного механического импеданса для системы
"кисть - рука" в направлении yh
Таблица 3
"кисть - рука" в направлении zh

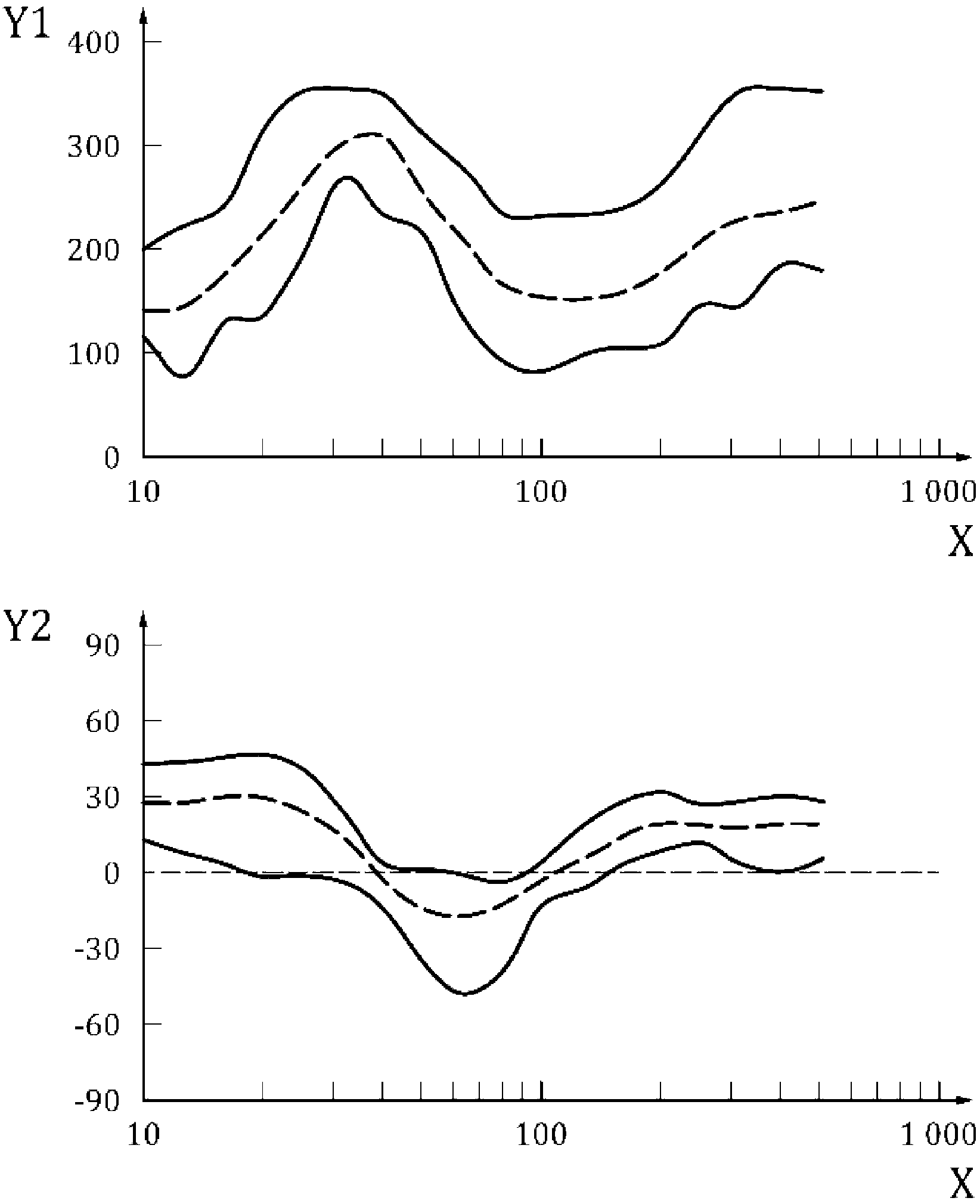

![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
для системы "кисть - рука" в направлении xh
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
Рисунок 2 - Значения входного механического импеданса
для системы "кисть - рука" в направлении yh
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
для системы "кисть - рука" в направлении zh
Приложения, воспроизводящие или применяющие значения входного механического импеданса, находящиеся между нижней и верхней границей, удовлетворяют требованиям настоящего стандарта.
Если в каком-либо приложении требования настоящего стандарта выполнены только для определенных частот или диапазонов частот, то эти частоты должны быть идентифицированы.
Примечание - Поскольку нижняя и верхняя границы входного механического импеданса построены по средним значениям, полученных в сериях исследований, значения импеданса для отдельного человека могут оказаться за пределами этих границ.
Установленные настоящим стандартом значения входного механического импеданса системы "кисть - рука" применимы в отношении лиц мужского пола при выполнении следующих условий (пределы применимости приблизительно соответствуют диапазону условий измерений, при которых были получены экспериментальные данные):
a) углы
b) запястье должно находиться в нейтральном положении, как показано на рисунке 5 (с допустимым отклонением +/- 15°);
c) обнаженная кисть руки обхватывает рукоятку диаметром от 19 до 45 мм. Данные о входном механическом импедансе могут быть применены для рукояток некруглого сечения при условии, что минимальный и максимальный размеры в поперечном сечении находятся в диапазоне от 19 до 45 мм;
d) сила обхвата находится в диапазоне от 25 до 50 Н, а сила подачи не превышает 50 Н.
Примечание 1 - Данные о входном механическом импедансе были преимущественно получены в результате исследований для правой руки, но могут быть применены также и для левой руки оператора.
Примечание 2 - Данные о входном механическом импедансе при необходимости могут быть применены в отношении лиц женского пола. Однако исследования показывают, что модуль входного механического импеданса для женщин может быть до 20% ниже соответствующего значения для мужчин.
Примечание 3 - Исследования показали, что повышение силы обхвата приводит к увеличению модуля входного механического импеданса, особенно на частотах выше 50 Гц.
Примечание 4 - Модуль и фаза входного механического импеданса не изменяются значительно при изменении силы подачи на частотах выше 100 Гц. На более низких частотах отмечено увеличение модуля входного механического импеданса с ростом силы подачи. Однако для сил подачи вплоть до 100 Н это увеличение не превысит 10%.
Примечание 5 - Входной механический импеданс может незначительно изменяться при изменении мощности вибрации рукоятки, особенно когда основные частотные составляющие находятся в диапазоне ниже 100 Гц. Данные настоящего стандарта предполагают применение к среднеквадратичным значениям некорректированного ускорения вплоть до 50 м/с2 в диапазоне частот от 10 до 500 Гц.
Примечание 6 - Ожидается, что одежда оператора не будет оказывать существенного влияния на значения входного механического импеданса на низких частотах (до 25 Гц). Данные были получены в результате исследований, проведенных различными лабораториями при комнатной температуре с участием операторов в обычной рабочей одежде.
Примечание 7 - Надетые перчатки обычно увеличивают модуль входного механического импеданса на низких частотах (до 25 Гц), но могут привести к его снижению на более высоких частотах.
![]() ![]() Примечание - Положительное изменение угла - в направлении движения по часовой стрелке.
![]() Примечание 1 - Центр базицентрической системы координат располагается на оси рукоятки, используемой для измерений функций биодинамического отклика.
Примечание 2 - Направление оси zh приблизительно совпадает с направлением силы подачи, прилагаемой к рукоятке в предположении ее использования по назначению. Оно параллельно оси предплечья или совпадает с ней при нейтральном положении кисти. Ось yh совпадает с осью рукоятки. Ось xh перпендикулярна к zh и yh.
функций биодинамического отклика системы "кисть - рука"
5.1 Общие положения
Входной механический импеданс системы "кисть - рука" представляет собой векторную сумму импедансов, распределенных по всей области контакта кисти с вибрирующей поверхностью. В большинстве практических приложений для анализа динамики ручного инструмента и свойств антивибрационных рукояток достаточно знания суммарного импеданса, и в этом случае могут быть непосредственно применены данные таблиц 1 - 3. Если предполагается работа с ручным инструментом при обхвате двух рукояток разными руками и при этом положения рук и условия их контакта с поверхностями рукояток приблизительно одинаковы, то можно использовать удвоенное значение импеданса на каждой частоте.
Однако в ряде случаев, например при оценке передаточных свойств антивибрационных перчаток и вибрационной мощности, передаваемой на ладонь оператора, отклик определяется только частью распределенного импеданса. В этом случае суммирование следует выполнять только по той области контакта, которая эффективно участвует в формировании отклика.
5.2 Оценка передаточных свойств упругих материалов при нагружении системой "кисть - рука"
В приложении A приведены зависящие от частоты опорные значения входного механического импеданса системы "кисть - рука" в направлении zh для силы обхвата 30 Н, силы подачи 50 Н и угла локтевого сгиба 90°, а также его распределение по области ладони и пальцам руки. Эти значения предназначены для оценки передаточных свойств упругих материалов при их нагружении системой "кисть - рука" (см. [7]). В целях сравнения предсказанного коэффициента передачи с измеренным согласно [6] следует использовать распределение входного механического импеданса по области ладони.
Если по результатам измерений или иной оценки известны жесткость, коэффициент демпфирования и масса упругого материала, то для определения коэффициента передачи материала в области ладони и пальцев руки может быть использован метод моделирования, описанный в приложении E.
5.3 Механические модели системы "кисть - рука"
Механические модели системы "кисть - рука", соответствующие данным настоящего стандарта, рассматриваются в приложениях B - D. Эти модели имеют разную степень сложности в зависимости от целей применения. Сведения, приведенные в указанных приложениях, позволяют облегчить математическое моделирование динамического поведения системы и сконструировать ее механические имитаторы для последующего использования в составе испытательного оборудования.
Примечание 1 - Выбор биодинамической функции (механический импеданс или эффективная масса) при создании модели зависит, в первую очередь, от назначения модели. Если целью является исследование динамической силы в области контакта, то для описания системы "кисть - рука" предпочтительно использовать эффективную массу, поскольку динамическая сила непосредственно определяется через эту частотную характеристику системы. Значение эффективной массы системы уменьшается с ростом частоты, поэтому при моделировании на основе данной биодинамической функции будет подчеркнута реакция системы в низкочастотной области. Это делает данный способ моделирования особенно удобным при проектировании, анализе динамического поведения и испытаниях ручных машин и средств вибрационной защиты. В свою очередь, моделирование на основе входного механического импеданса предпочтительнее при оценке поглощаемой мощности вибрации, поскольку та непосредственно выражается через импеданс системы.
Примечание 2 - Биодинамическое моделирование может быть использовано для приближенного предсказания значений входного механического импеданса системы "кисть - рука" в диапазоне частот до 1 кГц.
5.4 Оценка вибрационной мощности, поглощаемой системой "кисть - рука" в зависимости от частоты
Механическую мощность Ph, поглощаемую системой "кисть - рука" на угловой частоте
Относительное поглощение wp в третьоктавной полосе частот можно рассчитать по формуле
где
Примечание - Формулы (4) и (5) получены в предположении линейности системы "кисть - рука", что на практике выполняется лишь в определенном приближении. Нелинейность системы приводит к погрешности получаемых по данным формулам оценок, поэтому их можно использовать только для ориентировочного оценивания зависимости поглощения вибрационной мощности от частоты.
Поглощение мощности какой-то частью кисти Ps можно оценить на основе модели, зная спектр вибрации. Частотно-зависимое относительное поглощение
Примеры приведены в приложении F.
(справочное)
"КИСТЬ - РУКА" В НАПРАВЛЕНИИ zh
Частотно-зависимые опорные значения входного механического импеданса системы "кисть - рука" в направлении zh в диапазоне частот от 10 до 500 Гц приведены в таблице A.1. Эти значения были получены в результате лабораторных измерений импеданса для лиц мужского пола и предназначены для оценки передаточных свойств упругих материалов при их нагружении системой "кисть - рука" (см. [7]). Значения входного механического импеданса для частот, отличных от приведенных в таблице A.1, можно получить линейной интерполяцией. Опорные значения применяют в отношении лиц мужского пола при выполнении следующих условий:
a) угол сгиба в локтевом суставе должен быть 90° (с допустимым отклонением +/- 15°), а углы
b) запястье должно быть в нейтральном положении (с допустимым отклонением +/- 15°), как показано на рисунке 5;
c) кисть руки обхватывает рукоятку диаметром от 19 до 45 мм. Данные о входном механическом импедансе могут быть применены для рукояток некруглого сечения при условии, что минимальный и максимальный размеры в поперечном сечении находятся в диапазоне от 19 до 45 мм;
Примечание - Эти условия сопоставимы с требуемыми для испытаний антивибрационных перчаток согласно [6].
Таблица A.1
в направлении xh для системы "кисть - рука",
для областей ладони и пальцев
(справочное)
На рисунке B.1 изображен механический имитатор системы "кисть - рука" с двумя степенями свободы. Модель одного и того же вида применима ко всем трем направлениям движения. Вследствие своей простоты модель хорошо подходит для использования в составе оборудования для испытаний ручных машин, если основным объектом изучения является динамическая сила в области контакта руки и вибрирующей поверхности. Поскольку динамическая сила непосредственно связана с эффективной массой системы "кисть - рука", параметры модели получены через значения эффективной массы, определенные с помощью уравнения (3) из средних значений импеданса, указанных в таблицах 1 - 3 (см. примечание 2 к 2.1). В таблице B.1 приведены значения параметров модели для разных направлений движения. Соответствующие значения эффективных масс показаны на рисунках B.2 - B.4.
В модели с двумя степенями свободы используемые массы, пружины и демпферы не соответствуют физиологическому строению кисти и руки человека.
Таблица B.1
Примечание - Хотя модель легко использовать в целях анализа, построить реальный имитатор с заданными характеристиками по всем трем направлениям движения затруднительно. В этом случае можно сконструировать имитатор на основе параметров для направления zh, которое является основным для испытаний ручных машин многих видов. Малая масса m2, высокая жесткость k2 и большой коэффициент демпфирования c2 соответствуют динамическим свойствам мягких тканей кисти руки (ладони и пальцев), для имитации которых могут быть использованы кусок резины или другого упругого материала.
![]() 1 - рукоятка; 2 - кожный покров кисти руки;
3 - верхняя часть тела
Примечание - В данной модели с двумя степенями свободы используемые массы, пружины и демпферы не соответствуют физиологическому строению кисти и руки человека.
с двумя степенями свободы
![]() X - частота, Гц; Y1 - эффективная масса, кг;
Y2 - фаза, градус
линия) и опорных значений (пунктирная линия) эффективной
массы системы "кисть - рука" в направлении xh
![]() X - частота, Гц; Y1 - эффективная масса, кг;
Y2 - фаза, градус
Рисунок B.3 - Сравнение результатов моделирования (сплошная
линия) и опорных значений (пунктирная линия) эффективной
массы системы "кисть - рука" в направлении yh
![]() X - частота, Гц; Y1 - эффективная масса, кг;
Y2 - фаза, градус
линия) и опорных значений (пунктирная линия) эффективной
массы системы "кисть - рука" в направлении zh
(справочное)
МОДЕЛЬ 2
Модель 2 с четырьмя степенями свободы является расширением модели 1 и получена с учетом отдельного моделирования пальцев кисти руки (см. рисунок C.1). Модель одного и того же вида применима ко всем трем направлениям движения. Модель дает возможность исследовать взаимодействие пальцев руки и ладони. Параметры модели определены из значений входного механического импеданса, приведенных в таблицах 1 - 3. Значения параметров из таблицы C.1 использованы для получения входных механических импедансов, показанных на рисунках C.2 - C.4 для разных направлений движения.
В модели с четырьмя степенями свободы используемые массы, пружины и демпферы не соответствуют в точности физиологическому строению кисти и руки человека.
Таблица C.1
Примечание 1 - Хотя модель легко использовать в целях анализа, построить реальный имитатор с заданными характеристиками по всем трем направлениям движения затруднительно. В этом случае можно сконструировать имитатор на основе параметров для направления zh, которое является основным для испытаний ручных машин многих видов. Малые массы m3 и m4, высокие жесткости k3 и k4 и большие коэффициенты демпфирования c3 и c4 соответствуют динамическим свойствам мягких тканей кисти руки (ладони и пальцев), для имитации которых могут быть использованы два куска резины или другого упругого материала.
Примечание 2 - Модель дает приближенные оценки входного механического импеданса в диапазоне до 1000 Гц.
![]() 1 - рукоятка; 2 - пальцы; 3 - ладонь, запястье и остальная
часть руки; 4 - верхняя часть тела
Примечание - В данной модели с четырьмя степенями свободы используемые массы, пружины и демпферы не соответствуют точно физиологическому строению кисти и руки человека.
с четырьмя степенями свободы
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
линия) и опорных значений (пунктирная линия) механического
импеданса системы "кисть - рука" в направлении xh
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
Рисунок C.3 - Сравнение результатов моделирования (сплошная
линия) и опорных значений (пунктирная линия) механического
импеданса системы "кисть - рука" в направлении yh
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
линия) и опорных значений (пунктирная линия) механического
импеданса системы "кисть - рука" в направлении zh
(справочное)
Модель 3 с пятью степенями свободы является расширением модели 2 и получена с учетом отдельного моделирования плеча руки (см. рисунок D.1). Модель одного и того же вида применима ко всем трем направлениям движения. Параметры модели определены из значений входного механического импеданса, приведенных в таблицах 1 - 3. Значения параметров из таблицы D.1 использованы для получения входных механических импедансов, показанных на рисунках D.2 - D.4 для разных направлений движения.
В модели с пятью степенями свободы используемые массы, пружины и демпферы не соответствуют в точности физиологическому строению кисти и руки человека, но дают грубое представление об их отдельных элементах (пальцах, системы "ладонь - запястье - предплечье", плечевом участке руки).
Таблица D.1
Примечание 1 - Вероятно, данную модель можно использовать только в целях анализа, поскольку построить реальный имитатор с заданными характеристиками затруднительно. Однако, поскольку модель 3 обеспечивает более подробное описание разных отделов кисти и руки, ее можно применять для оценки передачи и поглощения вибрации в этих отделах, особенно в направлении zh.
Примечание 2 - Модель дает приближенные оценки входного механического импеданса в диапазоне до 1000 Гц.
![]() 1 - пальцы; 2 - рукоятка; 3 - ладонь, запястье и предплечье;
4 - верхняя часть руки; 5 - верхняя часть тела
Примечание - В данной модели с пятью степенями свободы используемые массы, пружины и демпферы не соответствуют точно физиологическому строению кисти и руки человека, но дают грубое представление об их отдельных элементах (пальцах, системы "ладонь - запястье - предплечье", плечевом участке руки).
с пятью степенями свободы
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
линия) и опорных значений (пунктирная линия) механического
импеданса системы "кисть - рука" в направлении xh
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
Рисунок D.3 - Сравнение результатов моделирования (сплошная
линия) и опорных значений (пунктирная линия) механического
импеданса системы "кисть - рука" в направлении yh
![]() X - частота, Гц; Y1 - модуль, Н·с/м; Y2 - фаза, градус
линия) и опорных значений (пунктирная линия) механического
импеданса системы "кисть - рука" в направлении zh
(справочное)
Подобно системе "кисть - рука", перчатка также может быть приближенно представлена в виде механической системы из масс, пружин и демпферов. Значения эффективных масс, жесткостей пружин и коэффициентов демпфирования для модели перчатки могут быть получены в результате экспериментов с материалом, из которого она изготовлена. Как вариант, эти значения могут быть получены по результатам измерений входных механических импедансов системы "кисть - рука" с надетой и снятой перчаткой. Модель системы "рука - кисть в перчатке" получают комбинацией модели перчатки и модели системы "кисть - рука".
Примеры модели системы "рука - кисть в перчатке" показаны на рисунке E.1. Параметры модели перчатки для направления zh приведены в таблице E.1. В совокупности с параметрами модели системы "кисть - рука" в направлении zh, приведенными в приложении D, эти данные могут быть использованы для расчетов коэффициентов передачи перчатки в области пальцев и ладони. Результаты таких расчетов показаны на рисунке E.2. Смоделированный коэффициент передачи T сопоставим с результатами измерений, полученных в соответствии с [6].
Таблица E.1

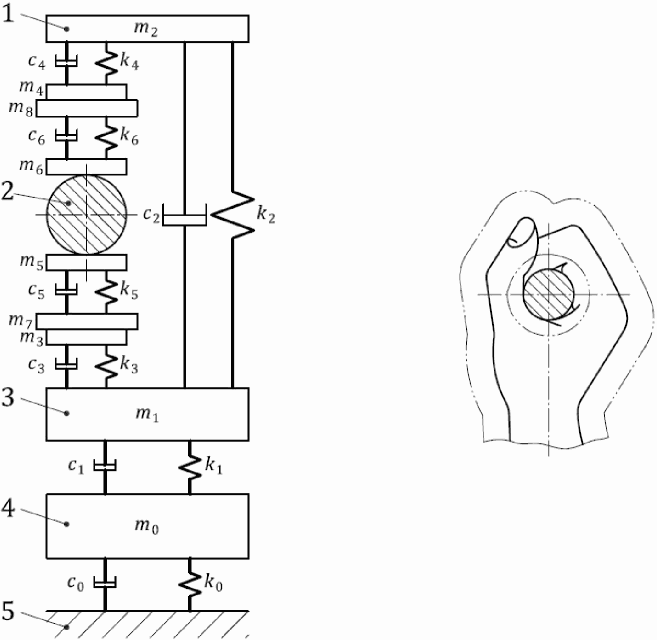

![]() 1 - пальцы; 2 - рукоятка; 3 - ладонь, запястье и предплечье;
4 - верхняя часть руки; 5 - верхняя часть тела
в перчатке" с семью степенями свободы
![]() X - частота, Гц; Y - коэффициент передачи
перчаток в области пальцев (сплошная линия) и ладони
(пунктирная линия) в направлении zh
(справочное)
ПОГЛОЩЕНИЯ ВИБРАЦИОННОЙ МОЩНОСТИ
На рисунке F.1 показаны три зависимости поглощения вибрационной мощности от частоты, полученные по формуле (5) с использованием средних значений входного механического импеданса в направлениях xh, yh и zh из таблиц 1 - 3. Эти зависимости сопоставлены с функцией частотной коррекции для локальной вибрации из [2]. Значения частотной зависимости для системы "кисть - рука" приведены в таблице F.1.
Таблица F.1
для системы "кисть - рука"
Примечание 1 - Частотная зависимость поглощения вибрационной мощности достаточно хорошо совпадает с функцией частотной коррекции для локальной вибрации из [2].
На рисунке F.2 показаны три зависимости поглощения вибрационной мощности от частоты для основных частей системы "кисть - рука" (пальцы, запястье и предплечье, верхняя часть руки), полученные по формуле (6), для направления zh. Эти зависимости сопоставлены с функцией частотной коррекции для локальной вибрации из [2]. Указанные зависимости получены с использованием модели 3 (приложение D). Значения частотных зависимостей для среднегеометрических частот третьоктавных фильтров приведены в таблице F.2.
Таблица F.2
"ладонь - запястье - предплечье" и верхней части руки
в направлении zh
Примечание 2 - Частотные зависимости для отдельных частей руки показывают, что вибрационная мощность на низких частотах (менее 25 Гц) может эффективно передаваться и поглощаться в каждой из них. Поэтому низкочастотный инструмент может вызывать больший дискомфорт, что подтверждается как лабораторными исследованиями, так и измерениями на местах его применения. Частотная зависимость для ладони, запястья и предплечья показывает наличие резонанса в этой части руки в направлении zh (в районе частоты 31,5 Гц), который зависит преимущественно от жесткости и эффективной массы этой части руки. Частотная зависимость для пальцев отражает наличие как общего резонанса для системы "кисть - рука", так и локальных резонансов пальцев (в районе частоты 250 Гц). Большая разница в полученных кривых предполагает, что получение повреждений и травм разными частями руки будет определяться частотным составом воздействующей вибрации.
![]() X - частота, Гц; Y - нормированная частотная зависимость;
Примечание - Опорная частота для нормирования - 12,5 Гц.
Рисунок F.1 - Сравнение функции частотной коррекции из [2]
с частотными зависимостями поглощения мощности системой
"кисть - рука" в направлениях xh, yh и zh
![]() X - частота, Гц; Y - нормированная частотная зависимость;
Примечание - В качестве опорной частоты для нормирования использована та, в которой поглощение вибрационной мощности максимально для данной части руки.
Рисунок F.2 - Сравнение функции частотной коррекции из [2]
с частотными зависимостями поглощения мощности разными
частями руки: пальцами, системой
"ладонь - запястье - предплечье", верхней частью руки
(справочное)
В соответствии с определениями функций биодинамического отклика для их получения необходимо измерять динамическую силу и вибрацию. Обычно для этих целей используют специальную рукоятку с установленными на ней датчиками силы и акселерометрами. Скорость вибрации, необходимую для расчета механического импеданса, получают из сигнала ускорения. Другой возможностью является расчет механического импеданса по полученным значениям эффективной массы в соответствии с формулой (3) (см. примечание 2 к 2.1), что позволяет исключить процедуру интегрирования сигнала ускорения.
Поскольку на результаты измерений динамических сил влияет масса большей части рукоятки, необходимо исключить ту часть импеданса или эффективной массы, которая обусловлена самой рукояткой. Для этого проводят измерения указанных частотных характеристик, когда рукоятку не обхватывает рука оператора.
Примечание 1 - Эффективная масса рукоятки также является комплексной функцией частоты. Разность фаз в сигналах силы и ускорения может привести к большому значению фазы механического импеданса на частотах ниже 40 Гц. На более высоких частотах погрешность измерения импеданса системы "кисть - рука" может быть связана с тем, что эффективная масса кисти обычно мала по сравнению с массой рукоятки. Погрешность можно уменьшить, если выполнить коррекцию полученных частотных характеристик для всей системы, включающей рукоятку и руку оператора, в частотной области.
Настоятельно рекомендуется при испытаниях использовать не менее трех маленьких металлических грузов разной массы [например, (5 +/- 1) г, (15 +/- 2) г и (30 +/- 5) г] для калибровки и подтверждения характеристик измерительной системы. Каждый груз жестко прикрепляют к рукоятке, после чего изменение сигнала во всем диапазоне частот измерений не должно превышать 5% для амплитуды и +/- 10° для фазы.
Чтобы обеспечить надежность крепления грузов, их контактные поверхности должны иметь закругления под форму рукоятки. Грузы можно устанавливать с помощью одной или нескольких резиновых лент. Массу ленты необходимо рассматривать как часть общей массы груза.
При измерениях механического импеданса или эффективной массы контролируют прилагаемую к рукоятке силу. Измерения силы выполняют с использованием рекомендаций [8]. В частности, сила обхвата представляет собой квазистатическую составляющую силы, прилагаемую пальцами руки, и она может быть измерена с помощью тех же датчиков силы, установленных на рукоятке. Сила подачи - это тоже квазистатическая сила, действующая со стороны ладони. Она может быть измерена с помощью отдельного датчика, установленного на рукоятке, или посредством силовой платформы, на которую встает участник испытаний.
Примечание 2 - Обычно кисть и руку представляют как систему, в которой движения в трех взаимно перпендикулярных направлениях независимы. В действительности, полной независимости в этих движениях нет. Измерения перекрестных составляющих частотных характеристик требуют использования многокоординатных измерительных систем.
