"ГОСТ Р ИСО/МЭК 16353-2015. Национальный стандарт Российской Федерации. Информационные технологии. Телекоммуникации и обмен информацией между системами. Внешняя команда конфигурации для NFC-WI (NFC-FEC)"
(утв. и введен в действие Приказом Росстандарта от 10.09.2015 N 1330-ст)

1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием Государственный научно-исследовательский и конструкторско-технологический институт "ТЕСТ" (ФГУП ГосНИИ "ТЕСТ"); Обществом с ограниченной ответственностью "Информационно-аналитический вычислительный центр" (ООО ИАВЦ) на основе собственного перевода англоязычной версии на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 22 "Информационные технологии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 10 сентября 2015 г. N 1330-ст

4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 16353:2011 "Информационные технологии. Телекоммуникации и обмен информацией между системами. Внешняя команда конфигурации для NFC-WI (NFC-FEC)" (ISO/IEC 16353:2011 "Information technology - Telecommunications and information exchange between systems - Front-end configuration command for NFC-WI (NFC-FEC)", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Настоящий стандарт определяет команды для проводного интерфейса коммуникации в ближнем поле (NFC-WI), определенного в ИСО/МЭК 28361. Данные команды позволяют производить обмен управляющей информацией и информацией о состоянии между приемопередатчиком и внешним интерфейсом.

Для того чтобы соответствовать требованиям настоящего стандарта, NFC-FEC-устройство должно соответствовать всем обязательным частям настоящего стандарта и всем обязательным частям ИСО/МЭК 28361 (NFC-WI).

В настоящем стандарте использована нормативная ссылка на следующий стандарт: ИСО/МЭК 28361:2007 Информационные технологии. Телекоммуникации и обмен информацией между системами. Проводной интерфейс связи в ближнем поле (NFC-WI) [ISO/IEC 28361:2007, Information technology - Telecommunications and information exchange between systems - Near Field Communication Wired Interface (NFC-WI)]

Для целей настоящего стандарта применяются термины и определения, приведенные в ИСО/МЭК 28361.

Для целей настоящего стандарта применяются соглашения и обозначения, приведенные в ИСО/МЭК 28361.

Для целей настоящего стандарта применяются сокращения, приведенные в ИСО/МЭК 28361.

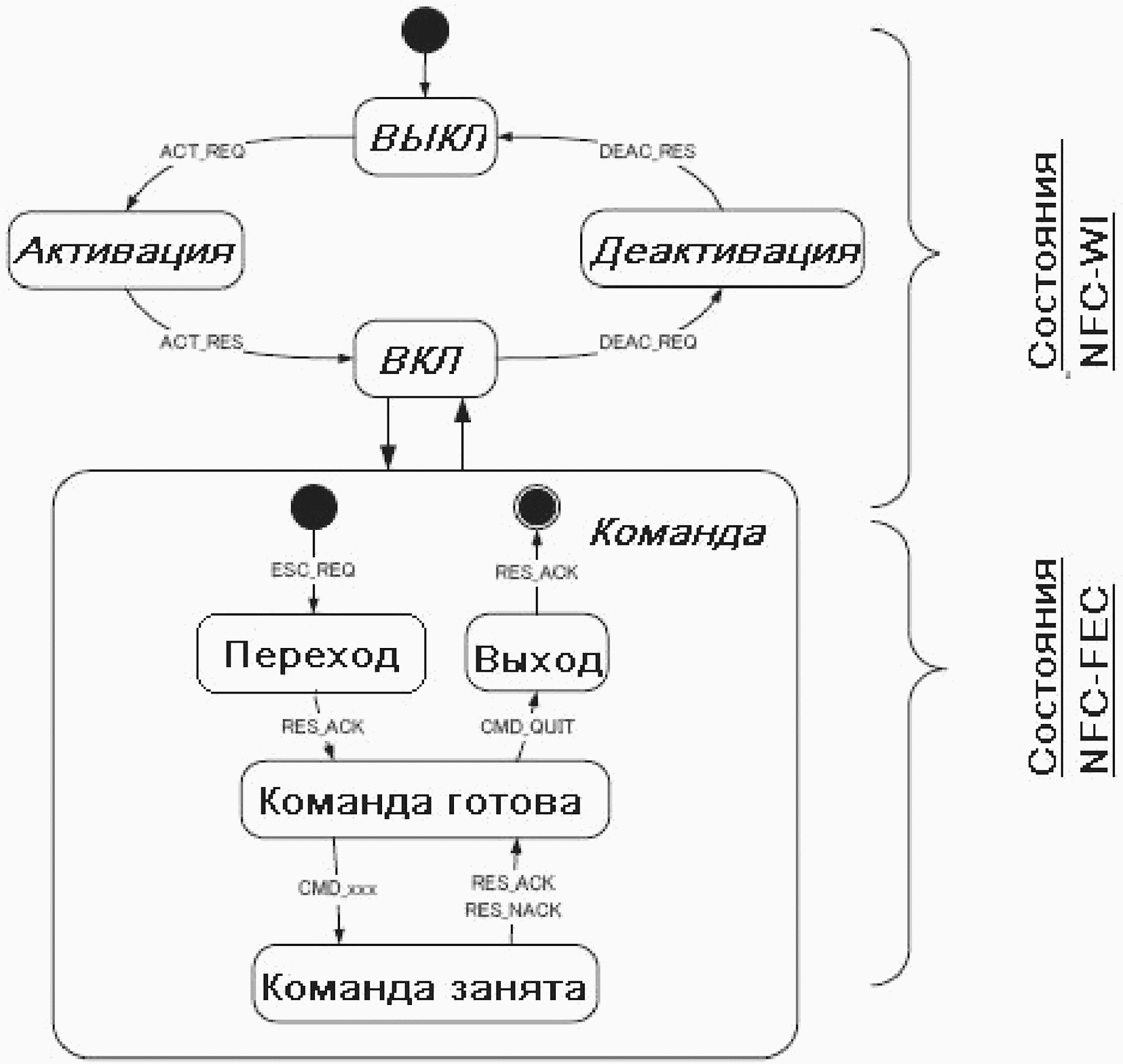

NFC-FEC расширяет составное состояние NFC-WI "Команда" (Command) с помощью подсостояний "Переход" (Escape), "Выход" (Quit), "Команда готова" (Command Ready) и "Команда занята" (Command Busy), как указано на рисунке 1.

7.1 Состояние "Переход"

NFC-FEC должен переходить из состояния NFC-WI "ВКЛ" (ON) в "Переход" за счет escape-последовательности ESC_REQ (Escape sequence), как это определено в ИСО/МЭК 28361, 7.5.1. NFC-FEC должен переходить из состояния "Переход" в "Команда готова" после получения RES_ACK или после истечения тайм-аута, указанного в 8.4.

7.2 Состояние "Команда готова"

NFC-FEC дает возможность передачи команд в состоянии "Команда готова". После подачи команды, NFC-FEC должен перейти в состояние "Команда занята".

CMD_QUIT или истечение тайм-аута, указанного в 8.4, должны перемещать NFC-FEC в состояние "Выход".

7.3 Состояние "Команда занята"

Когда ответ передан или после истечения тайм-аута, указанного в 8.4, NFC-FEC должен вернуться в состояние "Команда готова".

7.4 Состояние "Выход"

Прием RES_ACK или истечение тайм-аута, указанного в 8.4, должны перемещать NFC-FEC в состояние "ВКЛ".

8.1 Формат команд и ответов

Формат команд и ответов указан на рисунке 2. Поле данных является необязательным и может быть произвольной длины.

8.2 Контрольная сумма

Контрольная сумма должна быть побайтовой операцией исключающего ИЛИ (bytewise exclusive OR) вектора инициализации (11111111), заголовка и данных.

Получатель должен ответить с помощью RES_NACK, если он получает неправильную контрольную сумму.

8.3 Команды

Таблица 1 определяет кодирование команд.

Неопределенные команды являются RFU, а их использование запрещено.

8.4 Ответы

Таблица 2 определяет кодирование ответов.

Неопределенные ответы являются RFU, а их использование запрещено.

В том случае, когда ожидаемый ответ - ACK или NACK, любой другой ответ, отличный от ACK, должен быть обработан как NACK.

Для всех команд тайм-аут ответа составляет 2 мс.

Команды и ответы, определенные в 8, должны быть переданы между символами "Начало связи" и "Конец связи", как определено, соответственно, в 9.1 и 9.2.

Бит проверки на нечетность P должен быть установлен таким, чтобы количество значений ЕДИНИЦА в нем было нечетное (бит 1 - бит 8, P).

9.1 Кадры приемопередатчика

Приемопередатчик должен использовать Манчестерское кодирование, определенное в ИСО/МЭК 28361, 8.1, и битовое кодирование для f_CLK/128, как определено в ИСО/МЭК 28361, 8.3.2.

Кадры приемопередатчика должны использовать следующую кадровую синхронизацию.

Начало связи: ЕДИНИЦА.

n *(8 бит данных (НУЛЬ или ЕДИНИЦА) + бит проверки на нечетность с n >= 1). Младший байт каждого байта передается первым.

Конец связи: HIGH на протяжении длительности одного бита.

9.2 Кадры внешнего интерфейса

Радиочастотный внешний интерфейс должен использовать модифицированное кодирование Миллера, определенное в ИСО/МЭК 28361, 8.2, и битовое кодирование для скорости передачи данных f_CLK/128, как определено в ИСО/МЭК 28361, 8.3.1.

Кадры внешнего интерфейса должны использовать следующую кадровую синхронизацию.

Начало связи: НУЛЬ.

n *(8 бит данных (НУЛЬ или ЕДИНИЦА) + бит проверки на нечетность с n >= 1). Младший байт каждого байта передается первым.

Конец связи: НУЛЬ, с последующим отсутствием пропускания на протяжении длительности двух битов.
