ОписаниеИсточник публикации М.: Стандартинформ, 2016 Примечание к документу Документ введен в действие с 1 октября 2016 года. Название документа "ГОСТ Р ИСО/ТС 10303-26-2015. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 26. Методы реализации. Двоичное представление данных, определенных на языке EXPRESS" (утв. и введен в действие Приказом Росстандарта от 21.07.2015 N 926-ст) "ГОСТ Р ИСО/ТС 10303-26-2015. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 26. Методы реализации. Двоичное представление данных, определенных на языке EXPRESS"
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Тип данных языка EXPRESS | Представление в HDF5 | Пример - Исходные типы данных API HDF5 (справочно) |
INTEGER | HDF5 Standard 8, 16, 32 или 64 bits, Big- или Little-Endian | H5T_NATIVE_INT, H5T_NATIVE_LONG, H5T_NATIVE_LLONG |
REAL | HDF5 IEEE Floating Point 32 или 64 bits, Big- или Little-Endian | H5T_NATIVE_FLOAT, H5T_NATIVE_DOUBLE, H5T_NATIVE_LDOUBLE |
BOOLEAN | HDF5 ENUM из пар <string>:<integer> BOOLEAN-TRUE:1, BOOLEAN-FALSE:0 | - |
LOGICAL | HDF5 ENUM из пар <string>:<integer> LOGICAL-TRUE:1, LOGICAL-FALSE:0 и LOGICAL-UNKNOWN: -1 | |
STRING | H5T_STRING переменной длины | |
BINARY | HDF5 OPAQUE, если задано FIXED или разрядность, иначе - HDF5 VARYING OPAQUE | |
NUMBER | Аналогично представлению типа данных REAL языка EXPRESS | H5T_NATIVE_FLOAT, H5T_NATIVE_DOUBLE, H5T_NATIVE_LDOUBLE |
ENUMERATION | HDF5 ENUM из пар <string>:<integer>, где string это <schema_group_name> + "/" + <enum_name> + "/" + <enum_literal> | - |
Такое же кодирование для указанного типа данных языка EXPRESS может быть использовано во всей совокупности данных, содержащихся в файле HDF5. В этом случае в совокупности данных может быть использован необязательный атрибут для задания способа кодирования, который следует использовать для указанного типа данных языка EXPRESS. В зависимости от типа данных этот атрибут должен иметь следующее имя:
iso_10303_26_ + <data_type> + encoding
Значением данного атрибута должен быть тип данных HDF5, используемый для кодирования типа данных языка EXPRESS.
Пример - Атрибут iso_10303_26_real_encoding, имеющий значение "H5T_IEEE_F64LE", указывает, что все значения типа данных REAL языка EXPRESS из данной совокупности должны кодироваться как Eight-byte, little-endian, IEEE floating point (восьмибайтовый код с плавающей запятой по IEEE, начиная с младшего байта).
Настоящий стандарт не требует использования какого-либо конкретного способа кодирования. Для простых случаев способ кодирования, используемый по умолчанию, определяется следующим образом:
- для представления типа данных INTEGER языка EXPRESS используется способ кодирования HDF5 32 bits, Signed, Little-Endian (например, H5T_NATIVE_LONG в API HDF5);
- для представления типов данных REAL и NUMBER языка EXPRESS используется способ кодирования HDF5 IEEE Floating Point 64 bits, Little-Endian (например, H5T_NATIVE_DOUBLE в API HDF5);
- для представления типа данных ENUMERATION языка EXPRESS используются целые числа 1, 2, 3 и т.д.
Конкретная EXPRESS-схема является контекстом для любого отображения и называется далее контекстной схемой. Только объявления в контекстной схеме и объявления, видимые для данной контекстной схемы через спецификации интерфейсов на языке EXPRESS, должны быть основой для данных, определенных на языке EXPRESS.
Спецификации интерфейсов, объявленные в контекстной схеме, не отображаются на файл HDF5. Единственным исключением является случай, когда существует конфликт имен и имя внешней схемы требуется для разрешения данного конфликта. Для всех данных, записываемых в файл HDF5, требуется, чтобы соответствующий им тип (или типы) данных также был записан в файл HDF5. Поэтому для того, чтобы точно определить средства HDF5, используемые при кодировании совокупности данных на языке EXPRESS, все параметры EXPRESS-схемы также записываются в файл HDF5. Сама EXPRESS-схема и настоящий стандарт не требуют, чтобы закодированное представление всей EXPRESS-схемы было включено в файл HDF5.
Примечание - Текстовое или любое другое представление самой EXPRESS-схемы может факультативно быть включено в файл HDF5 так же, как и многие другие типы данных (как атрибуты HDF5).

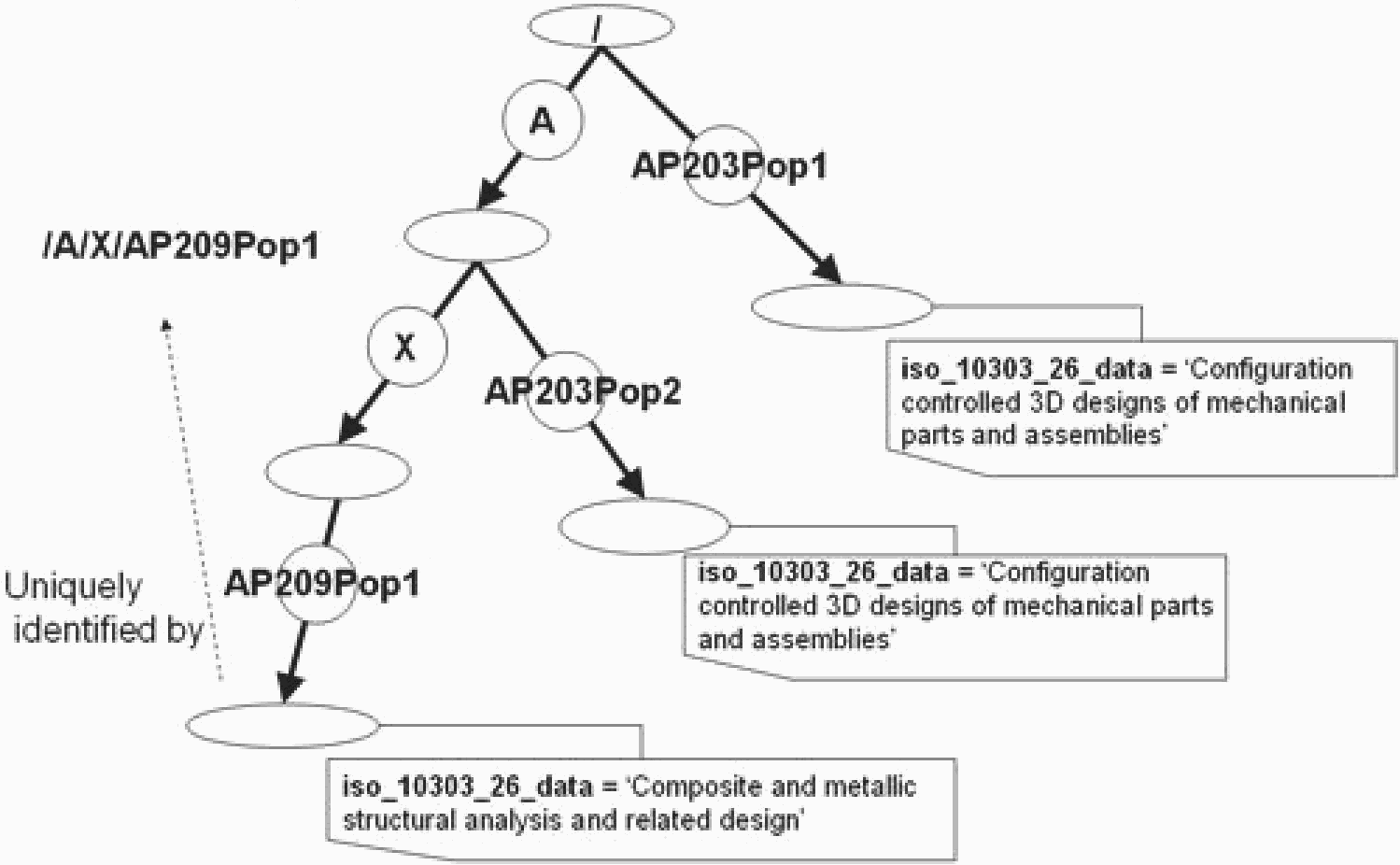

Параметры EXPRESS-схемы, закодированные в файле HDF5, должны быть определены в группе HDF5. Группа HDF5, представляющая EXPRESS-схему, должна быть расположена непосредственно под корневой группой ("/"). Имя группы, представляющей EXPRESS-схему, должно быть представлено следующим образом: <schema_name> + _encoding. Группа HDF5, содержащая схемы, может совместно использоваться совокупностями данных EXPRESS-схемы. Группа HDF5, содержащая представление необходимых параметров EXPRESS-схемы, должна иметь связанный с ней атрибут HDF5 с именем "iso_10303_26_schema" и значением <schema_id>. Атрибут HDF5 с именем "iso_10303_26_express_text" может дополнительно быть связан с группой HDF5 для обмена самим текстом на языке EXPRESS.

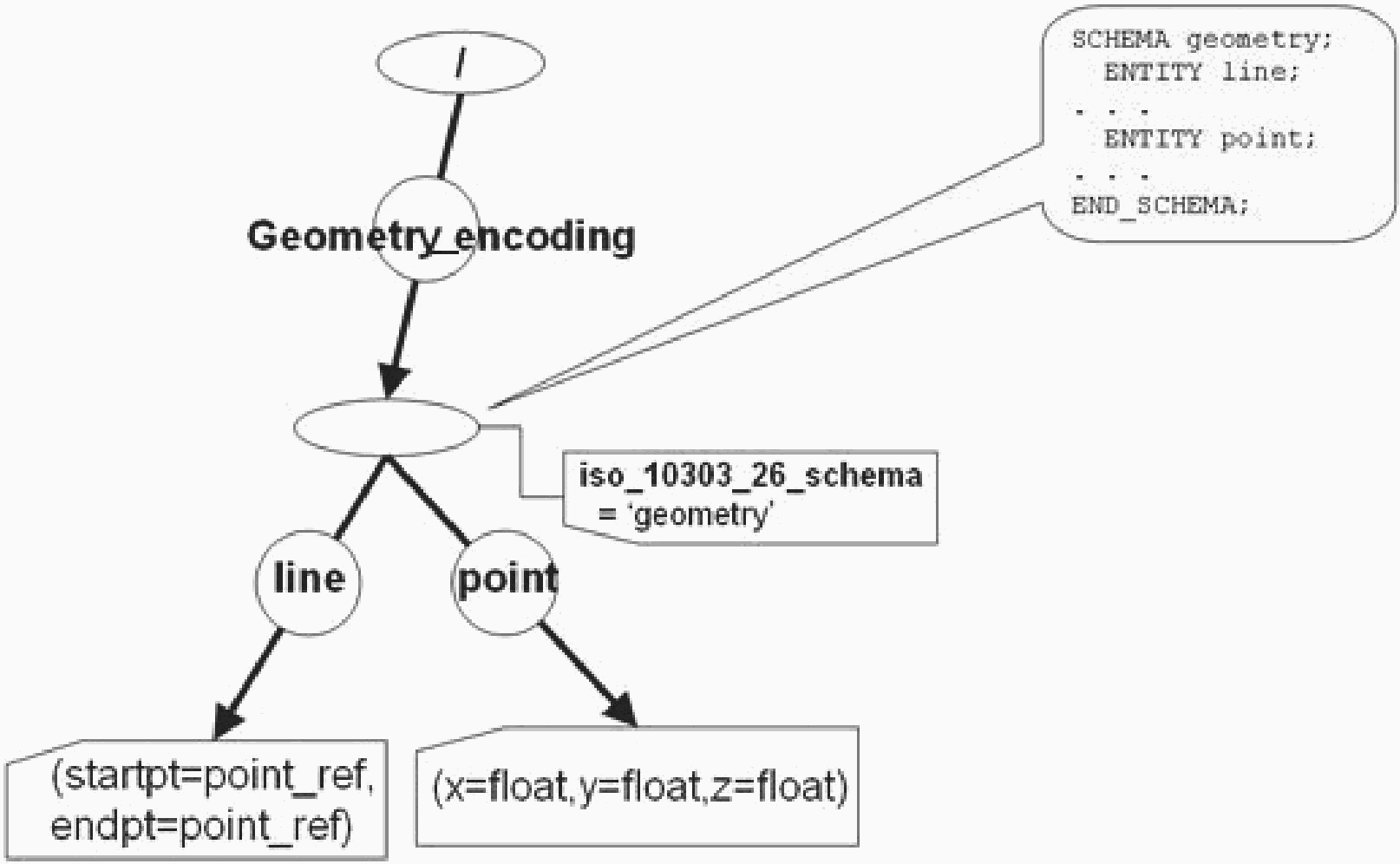

Пример - На рисунке 4 показана группа HDF5, содержащая именованные типы данных HDF5, которые относятся к EXPRESS-схеме, содержащей данную совокупность данных (т.е. группа HDF5 "Geometry_encoding" содержит определения типов данных для данных, закодированных на основании схемы "geometry").
Дополнительные примеры приведены в C.1 приложения C
В конкретном файле HDF5 должны быть отображены только те объектные типы данных языка EXPRESS, которые представляют данные, определенные на языке EXPRESS, содержащиеся в данном файле HDF5. Для каждого такого объектного типа данных языка EXPRESS в группе HDF5, представляющей данную EXPRESS-схему, должен присутствовать именованный тип данных HDF5, относящийся к составному типу данных HDF5. Относительное имя именованного типа данных HDF5 должно быть представлено следующим образом: <schema_group_name> + "/" + <entity_id>, либо следующим образом (см. 6.7):
<schema_group_name> + "/" + <entity_id> + ( "+" + <entity_id> )
В составном типе данных HDF5, представляющем объектный тип данных языка EXPRESS, должно присутствовать в качестве второго члена поле HDF5, основанное на типе данных INTEGER HDF5. Данное поле должно иметь имя "Entity-Instance-Identifier". Данное поле должно содержать уникальное целое число, идентифицирующее экземпляр объекта языка EXPRESS в рамках набора данных, содержащего полную совокупность экземпляров объектов языка EXPRESS, относящихся к конкретному объектному типу данных. Данное целое число не должно изменяться на протяжении всего существования данного экземпляра объекта языка EXPRESS.
Информация о представляемом объектном типе данных языка EXPRESS должна содержать информацию обо всех явно заданных атрибутах, включая все унаследованные явно заданные атрибуты. Для каждого явно заданного атрибута объектного типа данных языка EXPRESS, включая все унаследованные явно заданные атрибуты, должно быть создано поле (или объект) HDF5, относящееся к составному типу данных HDF5, которое представляет этот объектный тип данных.
Именем любого члена составного типа данных HDF5, представляющего атрибут языка EXPRESS, должно быть имя явно заданного атрибута языка EXPRESS, представленное символами верхнего регистра.
Типом данных любого члена составного типа данных HDF5 является тип данных HDF5, соответствующий области определения атрибута языка EXPRESS, как это установлено в 6.8.2 для простых типов данных, в 6.10.4 для идентификаторов экземпляров объектов, в 6.8.3 для типов данных ARRAY и в 6.8.4 для агрегированных типов данных.
Пример - Следующие объектные типы данных языка EXPRESS, относящиеся к представлению схемы "s_encoding":
SCHEMA s;
ENTITY x;
name : STRING;
END_ENTITY;
ENTITY y SUBTYPE OF (x);
age : INTEGER;
END_ENTITY;
END_SCHEMA;
приведут к следующим определениям HDF5:
- именованный тип данных HDF5 "s_encoding/x" определен одним полем HDF5 с именем "s_encoding/x/name";
- именованный тип данных HDF5 "s_encoding/y" определен двумя полями HDF5 с именами "s_encoding/y/name" и "s_encoding/y/age".
Настоящий стандарт не определяет отображение для производных или инверсных атрибутов, следовательно, они не должны присутствовать в соответствующем файле HDF5.
Примечание - Хотя в настоящем стандарте не определено представление производных или инверсных атрибутов, это не препятствует им присутствовать в файле HDF5. Кроме того, можно сохранить и даже транслировать на язык программирования в файле HDF5 выражение, определяющее значение атрибута, и вычислить данное значение, когда это потребуется.
В языке EXPRESS унаследованный атрибут может быть переобъявлен несколькими способами. Обработка этих способов при отображении осуществляется следующим образом:
- заданные в явном виде атрибуты языка EXPRESS, которые переобъявляют унаследованные атрибуты, отображаются на основе области определения атрибута в переобъявляющем подтипе данных;
- производные атрибуты языка EXPRESS, являющиеся переобъявлениями унаследованных заданных в явном виде атрибутов, не присутствуют в составном типе данных HDF5, представляющем подтип данных, в котором они переобъявлены;
- заданные в явном виде атрибуты языка EXPRESS, которые переименовывают переобъявленные унаследованные атрибуты, отображаются с использованием нового имени, определенного в переобъявляющем подтипе данных.
Так как в HDF5 нет понятия отсутствующего значения данных, то для этого в составной тип данных HDF5 вводится дополнительный член. Данный вспомогательный член является битовым образом, полученным из соответствующего объектного типа данных языка EXPRESS, который определяет состояние "1" или "0" (присутствует или отсутствует) для всех остальных членов составного типа данных, за исключением поля номер 2, которое является обязательным полем. Данное поле должно иметь тип данных H5T_INTEGER. Вспомогательный член должен быть первым в своем составном типе данных и иметь имя "set_unset_bitmap". Самый младший бит представляет первый атрибут языка EXPRESS (второй член в составном типе данных, начиная с нулевого). Следующий бит представляет второй атрибут языка EXPRESS и т.д.
Пример приведен в приложении C.3.
В языке EXPRESS взаимосвязь между подтипами объектного типа данных по умолчанию заключается в том, что они не являются взаимно исключающими, чему соответствует оператор ANDOR языка EXPRESS. Экземпляры объектов языка EXPRESS, основанные на комбинации объектных типов данных, называются сложными объектными типами данных. В данном случае отображение заключается в том, что для каждой комбинации, присутствующей в данном экземпляре, определены составные типы данных HDF5. Эти составные типы данных трактуются так, как если бы они были отображением объектных типов данных, непосредственно присутствующих в EXPRESS-схеме. Если какой-либо объектный тип данных в комбинации является супертипом любого другого объектного типа данных из той же комбинации, то идентификатор данного супертипа не присутствует в имени именованного типа данных HDF5.
Примечание - Сказанное выше означает, что в имени именованного типа данных HDF5 присутствуют только имена объектных типов данных самого нижнего уровня.
Относительное имя именованного типа данных HDF5 должно выглядеть следующим образом:
<schema_group_name> + "/" + <entity_id> + ( "+" + <entity_id> ),
где имена входящих в комбинацию объектных типов данных (entity_id) расположены в алфавитном порядке, а символ "+" является разделителем.
Атрибуты языка EXPRESS трактуются так, как если бы сложный тип данных являлся подтипом всех объектных типов данных, входящих в комбинацию. В случае если унаследованные атрибуты языка EXPRESS в подтипе данных имеют одинаковые имена, то либо с помощью обычного наследования, либо с помощью переобъявления, переименовывающего данный атрибут, представление в HDF5 данного атрибута в данном подтипе получает следующее имя:
<schema_group_name> + "/" + <entity_id> + ( "+" + <entity_id> ) + "/" + <entity_id> + "." + <attribute_id> .
Пример - Следующая EXPRESS-схема:
SCHEMA test;
ENTITY a;
name : STRING;
END_ENTITY;
ENTITY b SUBTYPE OF a;
age : INTEGER;
x : REAL;
END_ENTITY;
ENTITY c SUBTYPE OF a;
height : REAL;
x: BOOLEAN;
END_ENTITY;
END_SCHEMA;
приведет к появлению следующих имен в файле HDF5:
test/a
test/a/name
test/b
test/b/name
test/b/age
test/b/x
test/c
test/c/name
test/c/height
test/c/x
test/b+c
test/b+c/name
test/b+c/age
test/b+c/height
test/b+c/b.x
test/b+c/c.x
6.8 Отображение атрибутов языка EXPRESS
6.8.1 Общие положения
Конкретные детали отображения явных атрибутов языка EXPRESS зависят от области определения атрибута и представлены в данном подразделе для всех областей определения.
Для каждого явного атрибута языка EXPRESS, областью определения которого является простой, перечисляемый или выбираемый тип данных языка EXPRESS, либо определенный тип данных, который сводится к простому или перечисляемому типу данных, определено поле HDF5 с единственным значением, относящимся к типу данных HDF5 в соответствии с 6.4, 6.9.4, 6.9.2 и 6.9.3.2.
В настоящем стандарте определены два подхода к отображению атрибутов языка EXPRESS, имеющих агрегированные значения:
a) в случае больших агрегированных экземпляров для представления данных используется отдельный набор данных HDF5;
b) в случае небольших агрегированных экземпляров для представления данных может быть использован тот же самый набор данных HDF5, который содержит диапазон объектов языка EXPRESS (т.е. агрегированные экземпляры встраиваются в составной тип данных, представляющий экземпляр родительского объекта языка EXPRESS).
Создание отдельного набора данных HDF5 с целью оптимизации доступа для небольших агрегированных экземпляров не является необходимым. Встраивание агрегированного экземпляра в представление родительского экземпляра позволяет избежать переполнения, вызванного многочисленными небольшими наборами данных HDF5. Решение о том, какой способ использовать (определить, является агрегированный экземпляр большим или нет), не определено в настоящем стандарте, а оставлено на усмотрение пользователей.
Примечание - Сказанное выше означает, что программа, обрабатывающая экземпляры объектов языка EXPRESS, имеющих атрибуты с агрегированными значениями, должна проверять определение типа данных HDF5, представляющего экземпляр объекта языка EXPRESS, для того чтобы установить, определены ли агрегированные данные в составном типе данных HDF5 как объектные ссылки HDF5 на наборы данных HDF5, либо как встроенный массив HDF5 или тип данных VLEN.
Значение атрибута языка EXPRESS, которое классифицировано как большое агрегированное значение, представляется как набор данных HDF5, в котором присутствует массив HDF5 или структура данных VLEN, содержащий реальные данные. В HDF5 все элементы массива могут иметь один и тот же тип данных HDF5. Кроме того, должны быть установлены число вложений массива (в терминах HDF5 это называется "рангом" массива) и размерность для каждого вложенного массива. Ранг массива в HDF5 должен быть представлен целым числом, определяющим число вложений массива, а размерности в HDF5 соответствуют числу элементов на каждом уровне. Массивы языка EXPRESS хранятся как отдельные наборы данных, доступ к которым осуществляется с помощью ссылок на наборы данных HDF5. Ссылка на набор данных HDF5 является значением, хранящимся в памяти для данного значения атрибута языка EXPRESS, и с нее должна быть снята косвенность для того, чтобы прочитать элементы массива.
Массивы могут содержать элементы, представляющие сброс или возврат в исходное состояние. Поэтому элементы массива хранятся как небольшие составные типы данных, состоящие из двух элементов. Первый элемент относится к типу данных H5T_BITFIELD и имеет имя "set_unset_array_element". Второй элемент имеет имя "value", и он может относиться к любому из типов данных, перечисленных в таблице 1, так же как и ссылки на экземпляры (см. 6.10.4) и составные типы данных, представляющие выбираемые типы данных. Если элементом массива является возврат в исходное состояние, то первый элемент составного типа данных должен иметь значение 0, а второй элемент должен быть пустым. Если второй элемент с именем "value" не пустой, то первый элемент должен иметь значение 1.
Примечания
1 Приложение, читающее и записывающее данные, закодированные в HDF5, само должно определять отличие индекса массива HDF5 от индекса массива языка EXPRESS.
2 В языке программирования C элементы массивов упорядочены. Таким же образом индексы экземпляра массива интерпретируются в HDF5.
Пример - Следующее объявление на языке EXPRESS:
ARRAY[1:2] OF ARRAY[1:3} OF INTEGER
будет представлено в HDF5 как массив ранга 2 с размерностями 2 и 3.
В таблице 2 определено представление значений элементов N-мерного массива, имеющих одинаковый тип данных языка EXPRESS.
Таблица 2
Тип данных значений элементов N-мерного массива языка EXPRESS | Представление в HDF5 |
INTEGER | H5T_ARRAY базового типа данных для типа данных INTEGER языка EXPRESS |
REAL | H5T_ARRAY базового типа данных для типа данных REAL языка EXPRESS |
BOOLEAN | То же, что и для типа данных INTEGER |
LOGICAL | То же, что и для типа данных INTEGER |
STRING | H5T_ARRAY базового типа данных для типа данных STRING языка EXPRESS |
BINARY | H5T_ARRAY базового типа данных для типа данных STRING языка EXPRESS |
NUMBER | то же, что и для типа данных REAL |
ENUMERATION | то же, что и для типа данных INTEGER |
Так как размерности типов данных SET, LIST и BAG определяются их содержимым, а не схемой, то размерности типов данных HDF5 не могут быть определены на основе определения типов данных языка EXPRESS. Эти размерности должны быть установлены на основе самих данных.
Пример - Следующее объявление на языке EXPRESS:
LIST[2:?] OF LIST[2:?} OF INTEGER
будет иметь в HDF5 ранг 2, но его размерности не могут быть установлены исходя из информации, имеющейся в данной схеме. Если данные помещены в два списка, в каждом из которых содержится три целых числа, то размерности в HDF5 будут представлены значениями 2 и 3.
Поэтому N-мерные типы данных LIST, BAG и SET языка EXPRESS отображаются на данные VLEN: Variable Length, Variable Length {,Variable Length} <HDF5 Datatype representation>.
Пример - Следующее объявление на языке EXPRESS:
LIST[0:?] OF LIST[0:?} OF point
будет представлено в HDF5 данными VLEN, содержащими данные VLEN, которые представляют идентификаторы экземпляров объектов (см. 6.10.4), которые ссылаются на представление объектного типа данных языка EXPRESS "point".
Дополнительные примеры приведены в C.7.
Считают, что вложенный массив принадлежит к "чистому" типу данных ARRAY, если его агрегированные данные на всех уровнях вложенности принадлежат к типу данных ARRAY.
Для чистого массива его оценка, как большого или небольшого массива, может быть легко сделана на основе схемы, в которой верхние и нижние индексы представлены постоянными значениями. Для того чтобы сделать такую же оценку для агрегированных структур, не являющихся чистыми, должен быть использован метод динамического связывания. Данный метод использует дескриптор агрегированной структуры, представленный составным типом данных, так, что данная оценка может быть отложена до периода выполнения программы.
Первый элемент составного типа данных относится к типу данных H5T_BITFIELD и имеет имя "obj_ref_or_vlen". Второй элемент относится к типу данных H5T_STD_REF_OBJ и имеет имя "object_reference". Данный элемент не пуст в том случае, когда значением "obj_ref_or_vlen" является 0, и содержит ссылку на отдельный набор данных, в котором хранится агрегированная структура. Третий элемент относится к типу данных H5T_VLEN и имеет имя "vlen_array". Данный элемент не пуст в том случае, когда значением "obj_ref_or_vlen" является 1. При этом данные типа H5T_VLEN встроены в родительский составной тип данных.
6.9 Отображение определенных типов данных языка EXPRESS
6.9.1 Общие положения
Именованные типы данных HDF5, которые представляют определенные типы данных языка EXPRESS, определены так, что они имеют родителя, являющегося представлением EXPRESS-схемы, как определено в 6.5.
Перечисляемые типы данных языка EXPRESS отображаются так же, как и другие простые определенные типы данных языка EXPRESS, которые отображаются на именованные типы данных HDF5. Однако соответствующий тип данных HDF5 определен непосредственно как HDF5 ENUM, представленный парой <string>:<unsigned integer>, где <string> представляет символическое имя, которому должно быть задано значение в виде <enum_name> + "/" + <enum_literal>. Во второй редакции языка EXPRESS был определен наращиваемый перечисляемый тип данных, следствием чего явилось отсутствие упорядочения, которое могло бы быть связано со значениями элементов перечисляемого типа данных. Поэтому ссылки должны делаться с использованием символического имени.
Пример - Отображение представленного ниже перечисляемого типа данных языка EXPRESS, связанного с представлением схемы "s_encoding", даст в результате именованный тип данных HDF5 "s_encoding/ahead_or_behind" и пары значений ("s_encoding/ahead_or_behind/ahead", 0), ("s_encoding/ahead_or_behind/exact", 1) и ("s_encoding/ahead_or_behind/behind", 2), представляющие элементы перечисляемого типа данных языка EXPRESS, помня при этом, что целые числа 0, 1 и 2 не должны использоваться в качестве ссылок.
SCHEMA s;
TYPE ahead_or_behind = ENUMERATION OF
(ahead, exact, behind);
END_TYPE;
END_SCHEMA;
Для каждого наращиваемого перечисляемого типа данных языка EXPRESS любой возможный элемент перечисления должен отображаться так, как если бы он был определен локально.
Пример - Следующие перечисляемые типы данных языка EXPRESS, связанные с представлением схемы "s_encoding":
SCHEMA s;
TYPE x = EXTENSIBLE ENUMERATION OF (a,b);
END_TYPE;
TYPE y = ENUMERATION BASED_ON x WITH(c,d);
END_TYPE;
TYPE z = ENUMERATION BASED_ON x WITH(e,f);
END_TYPE;
END_SCHEMA;
в результате отображения дадут следующие определения в HDF5:
- именованный тип данных HDF5 "s_encoding/x", заданный шестью парами ("s_encoding/x/a", 0), ("s_encoding/x/b", 1), ("s_encoding/x/c", 2), ("s_encoding/x/d", 3), ("s_encoding/x/e", 4) и ("s_encoding/x/f", 5), представляющими элементы перечисляемого типа данных "x" языка EXPRESS;
- именованный тип данных HDF5 "s_encoding/y", заданный четырьмя парами ("s_encoding/y/a", 0), ("s_encoding/y/b", 1), ("s_encoding/y/c", 2) и ("s_encoding/y/d", 3), представляющими элементы перечисляемого типа данных "y" языка EXPRESS;
- именованный тип данных HDF5 "s_encoding/z", заданный четырьмя парами ("s_encoding/z/a", 0), ("s_encoding/z/b", 1), ("s_encoding/z/e", 2) и ("s_encoding/y/f", 3), представляющими элементы перечисляемого типа данных "z" языка EXPRESS.
Дополнительный пример приведен в C.4.
6.9.3 Отображение выбираемых типов данных языка EXPRESS на HDF5
6.9.3.1 Общие положения
В настоящем стандарте определены следующие категории выбираемых типов данных языка EXPRESS:
- выбираемый тип данных, в списке выбора которого присутствуют только элементы определенных типов данных, которые сводятся к одному лежащему в их основе простому или агрегированному типу данных;
- выбираемый тип данных, в списке выбора которого присутствуют только элементы объектного типа данных и других выбираемых типов данных, содержащих элементы только объектного типа данных;
- выбираемый тип данных, в списке выбора которого присутствуют элементы разных типов данных.
6.9.3.2 Отображение выбираемого типа данных языка EXPRESS, содержащего элементы простых типов данных, на HDF5
Существуют два возможных варианта:
1) Граф выбора является однозначным. В этом случае отображение аналогично отображению простых определенных типов данных, определенному в 6.9.4.
2) Граф выбора является неоднозначным. В этом случае необходимо знать путь на графе к этому типу данных, и соответствующее отображение определено в 6.9.3.4.
6.9.3.3 Отображение выбираемого типа данных языка EXPRESS, содержащего элементы объектных типов данных, на HDF5
В случае, когда все элементы, содержащиеся в списке выбора выбираемого типа данных языка EXPRESS, принадлежат к объектному типу данных, выбираемый тип данных языка EXPRESS не отображается на файл HDF5. Вместо этого все атрибуты языка EXPRESS, для которых в качестве области определения задан выбираемый тип данных, определяются так, что в качестве их типа данных задается ссылка на соответствующий экземпляр объекта языка EXPRESS (см. 6.10.4).
Пример - Следующий выбираемый тип данных языка EXPRESS, связанный с представлением схемы "s_encoding":
SCHEMA s;
ENTITY x;
a: REAL;
END_ENTITY;
ENTITY y;
b : INTEGER;
END_ENTITY;
TYPE z = SELECT( x, y);
END_TYPE;
END_SCHEMA;
приведет к отображению на два объектных типа данных для "x" и "y", определенному в другом месте, но для "z" не будет создано никакого нового типа данных.
6.9.3.4 Отображение выбираемого типа данных языка EXPRESS, содержащего элементы разных типов данных, на HDF5
В случае, когда элементы, содержащиеся в списке выбора выбираемого типа данных языка EXPRESS, не принадлежат к одному объектному типу данных, представлением в HDF5 значений атрибутов языка EXPRESS, основанных на этом выбираемом типе данных, является составной тип данных HDF5, который имеет одно поле HDF5, определенное для каждого возможного простого типа данных.
Составной тип данных HDF5, представляющий выбираемый тип данных, должен иметь имя <schema_group_name> + "/" + <type_id>, а его поля должны иметь следующее имя, основанное на лежащих в основе основных типах данных: <underlying_type_id> + "-value".
Пример
integer-value (H5T_INTEGER)
real-value (H5T_FLOAT)
string-value (H5T_STRING)
instance-value (see 6.10.4)
boolean-value (H5T_ENUM)
logical-value (H5T_ENUM)
binary-value (H5T_OPAQUE)
<enumeration-name> (H5T_ENUM)
<name_of_typed_aggregate> (дескриптор агрегированной структуры - по 6.8.5)
Если значения данных представлены набором, то только одно из полей должно содержать элементы. В HDF5 отсутствует понятие недостающих данных. Поэтому подобно случаю отображения объектного типа данных (см. 6.6), в составном типе данных HDF5 из списка выбора первым должен быть элемент с именем "select_bitmap". Второй элемент должен иметь имя "type_path" и принадлежать к типу данных H5T_VLEN из H5T_STRING, представляя возможный путь для этого типа данных. В некоторых случаях подобный путь должен иметь составляющие элементы, так как значение выбираемого типа данных в противном случае будет неоднозначным. Такие выбираемые значения обычно называются типизированными данными.
Пример - Следующий выбираемый тип данных языка EXPRESS, связанный с представлением схемы "s_encoding":
SCHEMA s;
TYPE r = REAL;
END_TYPE;
TYPE i = INTEGER;
END_TYPE;
TYPE n = SELECT( r, i);
END_TYPE;
ENTITY e;
a : n;
END_ENTITY;
END_SCHEMA;
приведет к отображению атрибута "e.a" языка EXPRESS, которое будет представлено составным типом данных HDF5 с именем "s_encoding/n" и полями HDF5 "select_bitmap", "real-value" и "integer-value".
Дополнительные примеры приведены в C.5.
Атрибуты объектов языка EXPRESS, базирующиеся на простых типах данных, отображаются непосредственно на основные типы данных HDF5, как определено в 6.4.
Существует дополнительная возможность отображать простые определенные типы данных языка EXPRESS на HDF5. В этом случае отображение осуществляется описанным ниже способом.
Для определенных типов данных языка EXPRESS, являющихся конкретизациями простых типов данных, должен быть создан именованный тип данных HDF5 в группе HDF5, представляющей EXPRESS-схему, для конкретных элементов отображаемого типа данных. Этот именованный тип данных должен иметь следующее относительное имя:
<schema_group_name> + "/" + <type_id>.
Тип данных HDF5 именованного типа данных HDF5 является представлением базового типа определенного типа данных языка EXPRESS, как определено в 6.4.
Пример - Следующий определенный тип данных языка EXPRESS из EXPRESS-схемы "s" с соответствующей группой HDF5 с именем "s_encoding":
SCHEMA s;
TYPE x = REAL;
END_TYPE;
END_SCHEMA;
приведет к отображению на именованный тип данных HDF5 с именем "s_encoding/x" и базовым типом данных HDF5 H5T_FLOAT.
Отображение определенных типов данных языка EXPRESS, конкретизирующих другие определенные типы данных языка EXPRESS, осуществляется аналогичным образом. Новый именованный тип данных HDF5 определяется с базовым типом данных HDF5 другого именованного типа данных HDF5.
Пример - Пусть задана следующая EXPRESS-схема:
SCHEMA s;
TYPE positive_integer = INTEGER;
END_TYPE;
TYPE big_positive_integer = positive_integer;
END_TYPE;
END_SCHEMA;
Объявление первого типа данных отобразится на именованный тип данных HDF5 с именем "s_encoding/positive_integer" и базовым типом данных HDF5 H5T_INTEGER. Объявление второго типа данных отобразится на именованный тип данных HDF5 с именем "s_encoding/big_positive_integer" и базовым типом данных HDF5, соответствующим именованному типу данных "s_encoding/positive_integer".
Дополнительный пример приведен в C.5.
6.9.5 Отображение определенных типов данных ARRAY языка EXPRESS
Отображение всех агрегированных типов данных языка EXPRESS представляется с использованием массива HDF5 или типа данных VLEN. Для типа данных ARRAY языка EXPRESS с фиксированными в схеме границами может быть непосредственно определен тип данных HDF5 Array. Однако для других агрегированных типов данных языка EXPRESS размерности агрегированных структур зависят от реального содержимого данных, и поэтому не выводятся непосредственно из EXPRESS-схемы. Именованный тип данных HDF5 должен иметь следующее относительное имя:
<schema_group_name> + "/" + <type_id>.
Пример - Следующий определенный тип данных языка EXPRESS из EXPRESS-схемы "s" с группой HDF5 с именем "s_encoding", соответствующей данной схеме:
SCHEMA s;
TYPE context_dependent_measure = REAL;
END_TYPE;
TYPE anisotropic_symmetric_tensor2_2d =
ARRAY [1:3] OF context_dependent_measure;
END_TYPE;
END_SCHEMA;
приведет к отображению на именованный тип данных HDF5 с именем "s_encoding/anisotropic_symmetric_tensor2_2d" и базовым типом данных HDF5 H5T_ARRAY или VLEN, содержащим данные типа H5T_FLOAT, потому что тип данных "s_encoding/context_dependent_measure" должен быть отображен в соответствии с 6.9.4.
6.9.6 Отображение определенных типов данных BAG, LIST и SET языка EXPRESS
Для каждого экземпляра агрегированного определенного типа данных языка EXPRESS, в определении которого встречаются типы данных BAG, SET или LIST, используется тип данных HDF5 VLEN для сохранения каждого экземпляра типа данных BAG, SET или LIST языка EXPRESS. Представляющий данный экземпляр именованный тип данных HDF5, в соответствии с требованием для определенных типов данных ARRAY языка EXPRESS, не должен быть включен в файл HDF5.
Пример - Следующий определенный тип данных языка EXPRESS из EXPRESS-схемы "s" с группой HDF5 с именем "s_encoding", соответствующей данной схеме:
SCHEMA s;
TYPE real_list = LIST [1:?] OF REAL;
END_TYPE;
ENTITY x;
x_real_list : real_list;
END_ENTITY;
END_SCHEMA;
приведет к отображению на тип данных VLEN, не обязательно имеющий имя, хотя это и возможно. Базовым типом данных HDF5 должен быть HDF5 IEEE Floating Point 32 или 64 bits, Big- или Little-Endian. Настоящий стандарт не требует, чтобы этот тип данных был определен в группе "s_encoding".
6.10.1 Общие положения
Экземпляры из пространства объектов языка EXPRESS представляются с использованием по крайней мере одного набора данных HDF5. Может потребоваться множество наборов данных HDF5 в том случае, если у экземпляров объектов присутствуют атрибуты с агрегированными значениями. Экземпляры объекта типа данных CONSTANT языка EXPRESS представляются с использованием того же отображения, что и для экземпляров обычных объектов языка EXPRESS.
Примечание - На экземпляры объекта типа данных CONSTANT языка EXPRESS не могут быть сделаны прямые ссылки с помощью обычных ссылок на экземпляры объектов. Цель их включения в отображение заключается в том, что их необходимо учитывать при проверке достоверности набора данных относительно EXPRESS-схемы.
6.10.2 Представление экземпляров простых объектов языка EXPRESS в HDF5
В рамках содержимого EXPRESS-схемы полный набор экземпляров объектов языка EXPRESS одного объектного типа данных, часто называемый пространством объектов, представляется группой HDF5. Группа HDF5, содержащая экземпляры объектов языка EXPRESS, имеет следующее относительное имя:
<entity_id> + "_objects".
Группа HDF5, связанная с объектным типом данных языка EXPRESS, содержит набор данных HDF5, в состав которого входят все экземпляры объектов языка EXPRESS конкретного объектного типа данных. Набор данных HDF5, содержащий экземпляры объектов языка EXPRESS, должен иметь следующее относительное имя:
<entity_id> + "_objects" + "/" + <entity_id> + "_instances".

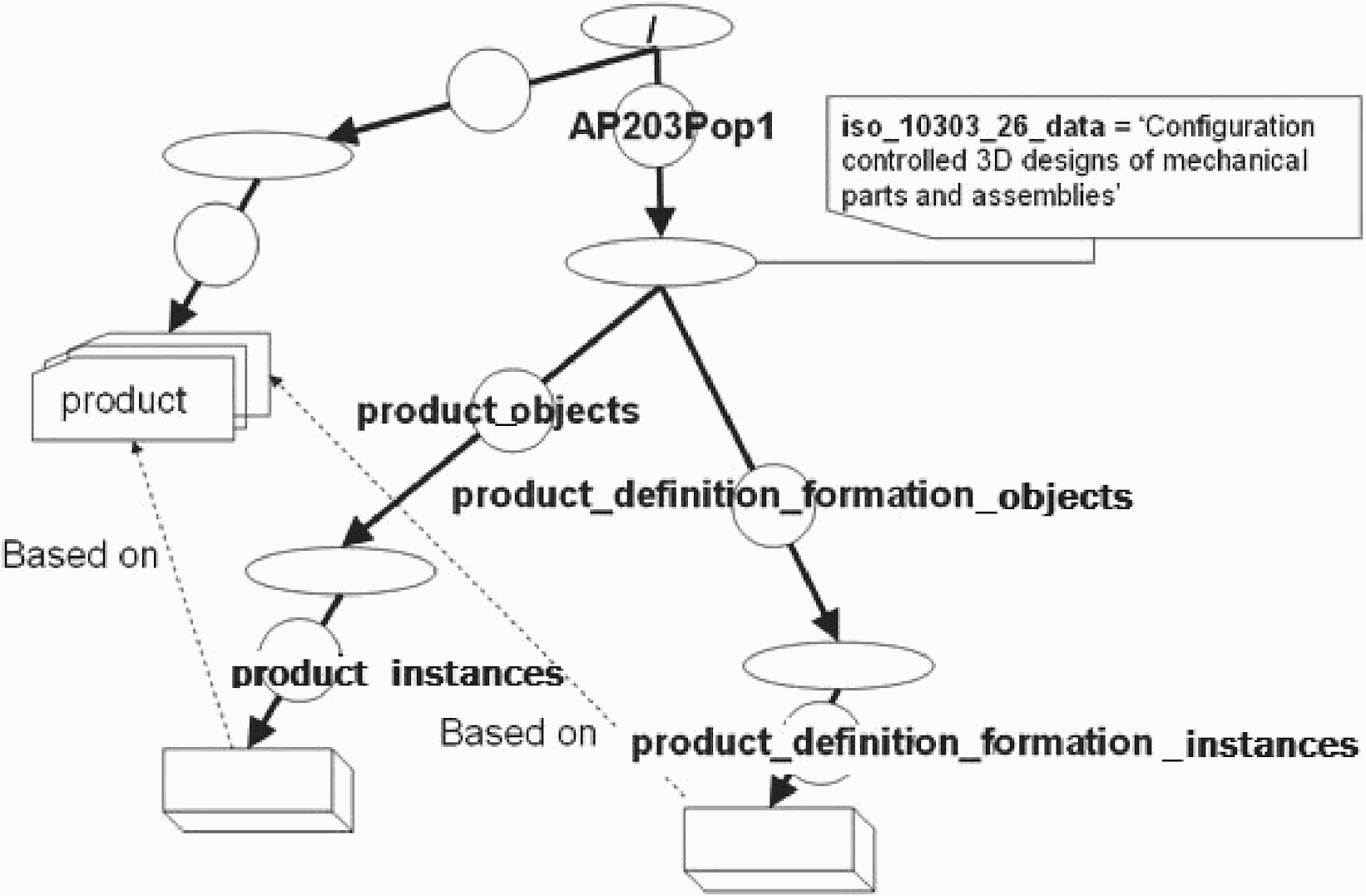

Пример - На рисунке 5 показано общее представление, не содержащее всех деталей, демонстрирующее два набора данных HDF5, один из которых содержит экземпляры объектов языка EXPRESS, принадлежащих к объектному типу данных "product", а второй содержит экземпляры объектов языка EXPRESS, принадлежащих к объектному типу данных "product_definition formation".
объектов языка EXPRESS
Набор данных HDF5, содержащий пространство объектов языка EXPRESS, базируется на именованном типе данных HDF5, представляющем объектный тип данных языка EXPRESS в соответствии с 6.6. Набор данных HDF5 должен также иметь связанное с ним пространство данных HDF5 для того, чтобы определить ранг и размерность данного набора. Ранг HDF5 должен быть равен 1, а размерность HDF5 зависит от числа экземпляров в пространстве объектов языка EXPRESS. Следовательно, размерность не известна до начала реализации процесса отображения.
В настоящем стандарте определены два способа отображения атрибутов языка EXPRESS, имеющих агрегированные значения:
a) для больших агрегированных экземпляров для представления данных используется отдельный набор данных HDF5;
b) для небольших агрегированных экземпляров для представления агрегированных структур используется один набор данных HDF5, содержащий пространство объектов языка EXPRESS (т.е. агрегированный экземпляр встраивается в свой родительский составной тип данных).
Решение о том, какой способ использовать (определить, является агрегированный экземпляр большим или нет) субъективно для каждой реализации, и поэтому не определено в настоящем стандарте.
Примечание - Сказанное выше означает, что программа, обрабатывающая экземпляры объектов языка EXPRESS, имеющих атрибуты с агрегированными значениями, должна проверять определение типа данных HDF5, представляющего экземпляр объекта языка EXPRESS, для того чтобы установить, определены ли агрегированные данные в составном типе данных HDF5 как объектные ссылки HDF5 (на наборы данных HDF5 в соответствии с 6.10.3), либо как встроенный массив HDF5 или тип данных VLEN. Для объектных типов данных языка EXPRESS, у которых нет атрибутов с агрегированными значениями, представленных в отдельных наборах данных HDF5, никаких дополнительных структур не требуется.
6.10.3 Экземпляры объектов языка EXPRESS со связанными с ними наборами экземпляров агрегированных типов данных
Как было определено выше, группа HDF5, связанная с объектным типом данных языка EXPRESS, может содержать наборы данных HDF5, представляющие атрибуты с агрегированными значениями (см. 6.8.3 и 6.8.4). Относительное имя набора данных HDF5, содержащего агрегированные экземпляры языка EXPRESS, должно иметь следующий вид:
<schema_group_name> + "/" + <entity_id> + "_objects" + "/" + "Aggr_" + <attribute_id> + "_" + <aggr_unique_id>.

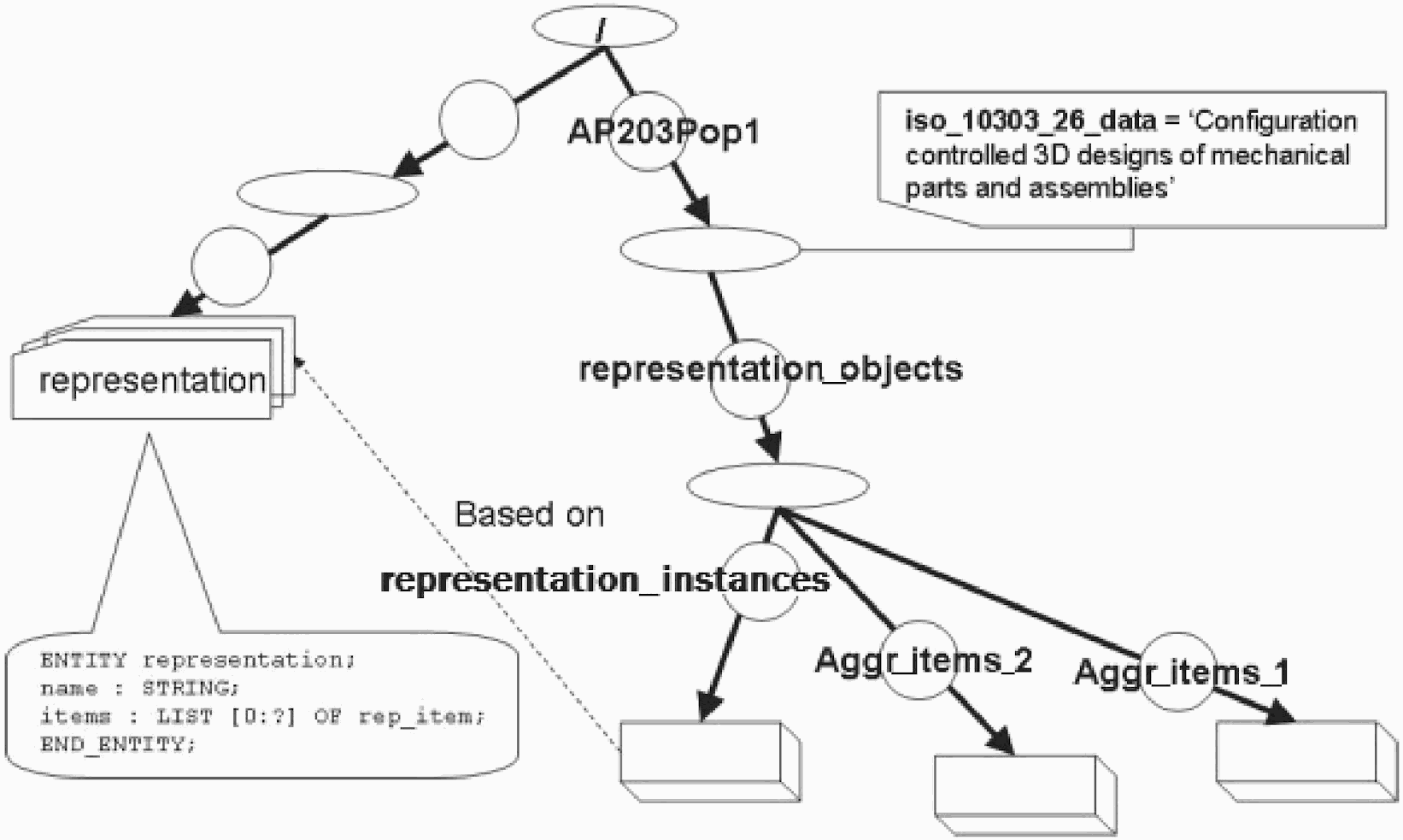

Пример - На рисунке 6 показаны три набора данных HDF5, связанных с одним объектным типом данных языка EXPRESS, один из которых представляет диапазон объектов языка EXPRESS, соответствующий объектному типу данных с именем "representation", а два других представляют агрегированные экземпляры языка EXPRESS, являющиеся значениями атрибута "representation.items".
объекта и агрегированными экземплярами языка EXPRESS
Так как каждый набор данных HDF5 представляет единственный экземпляр агрегированного типа данных языка EXPRESS, то идентификатор набора данных HDF5 сам по себе достаточен для представления идентификатора агрегированного типа данных языка EXPRESS.
Идентификатор экземпляра объекта языка EXPRESS включен в качестве члена в составной тип данных HDF5, который представляет соответствующий экземпляр объекта. Данный член должен иметь имя Entity-Instance-Identifier и тип данных H5T_INTEGER. Если на объект языка EXPRESS имеется ссылка от другого объекта языка EXPRESS, то ссылка на него должна быть создана и включена в качестве члена в составной тип данных HDF5, который представляет ссылающийся на него объектный тип данных. Имя данного члена должно совпадать с именем соответствующего атрибута объекта языка EXPRESS. Данный член должен относиться к составному типу данных HDF5 и иметь имя _HDF_INSTANCE_REFERENCE_HANDLE_. Этот составной тип данных должен содержать два индекса. Первый индекс должен иметь имя _HDF5_dataset_index_ и представлять индекс в массиве имен наборов данных, хранящийся как атрибут (iso_10303_26_data_set_names) родительской группы. В действительности данный атрибут является массивом, содержащим имена объектов, соответствующие именам наборов данных. Реальные имена наборов данных формируются с помощью соглашений об именах, определенных в 6.10. Второй индекс должен иметь имя _HDF5_instance_index_ и указывать на реальный экземпляр, хранящийся в наборе данных, на который ссылается индекс набора данных.
Пример приведен в C.6.
(обязательное)
ОБОЗНАЧЕНИЕ ДОКУМЕНТА
Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:
{ iso standard 10303 part(26) version(1) }
Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.
(справочное)
ТЕХНИЧЕСКОЕ ОБСУЖДЕНИЕ
B.1 Введение
Данное приложение содержит обсуждение, касающееся взаимосвязи между языком EXPRESS и двоичным представлением данных, определенных на языке EXPRESS. Кроме того, описаны примеры сценариев, поддерживаемых настоящим стандартом.
B.2 Обзор HDF5
Пользователям, которые мало знакомы с HDF5, следует начать с игнорирования разных сложностей, и сконцентрироваться на простом использовании основных архитектурных особенностей HDF5, заключающихся в следующем:

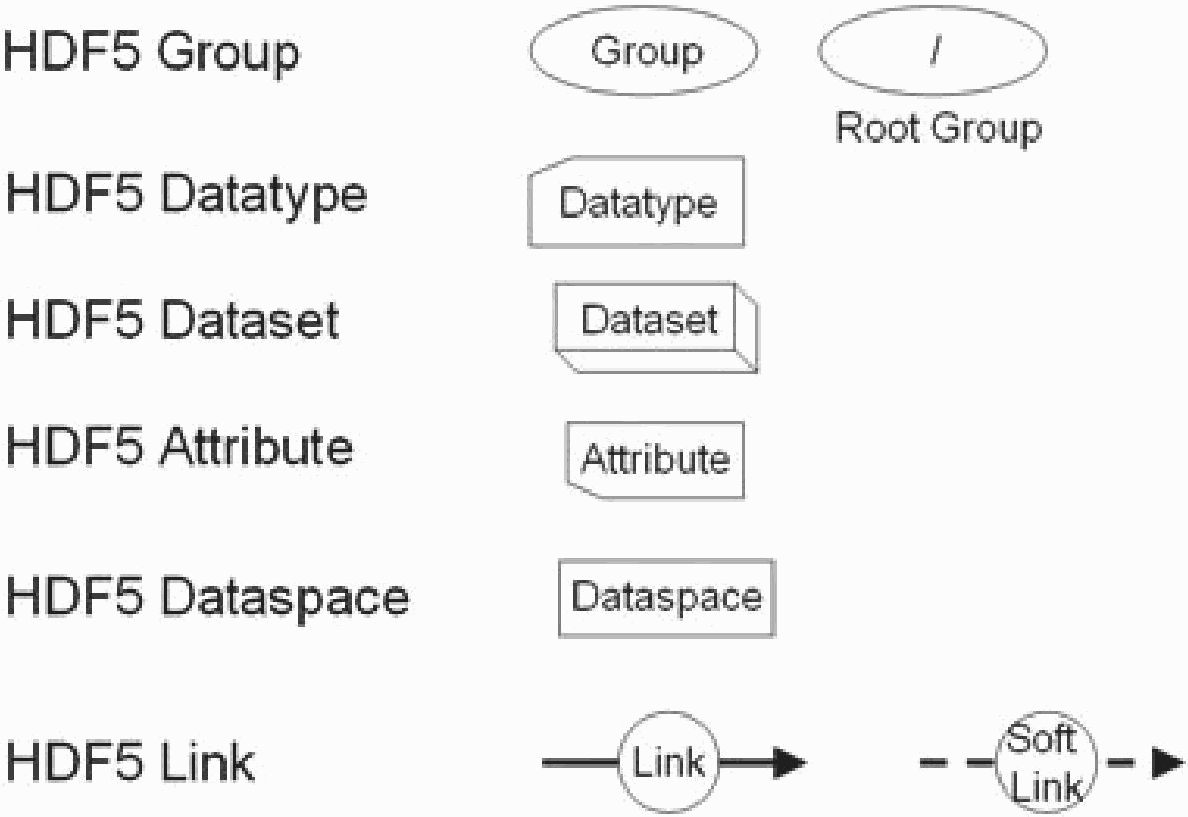

- файл HDF5 может содержать данные и объекты многих типов (логические группировки данных, определения типов данных, битовые образы, большие массивы данных и т.д.);

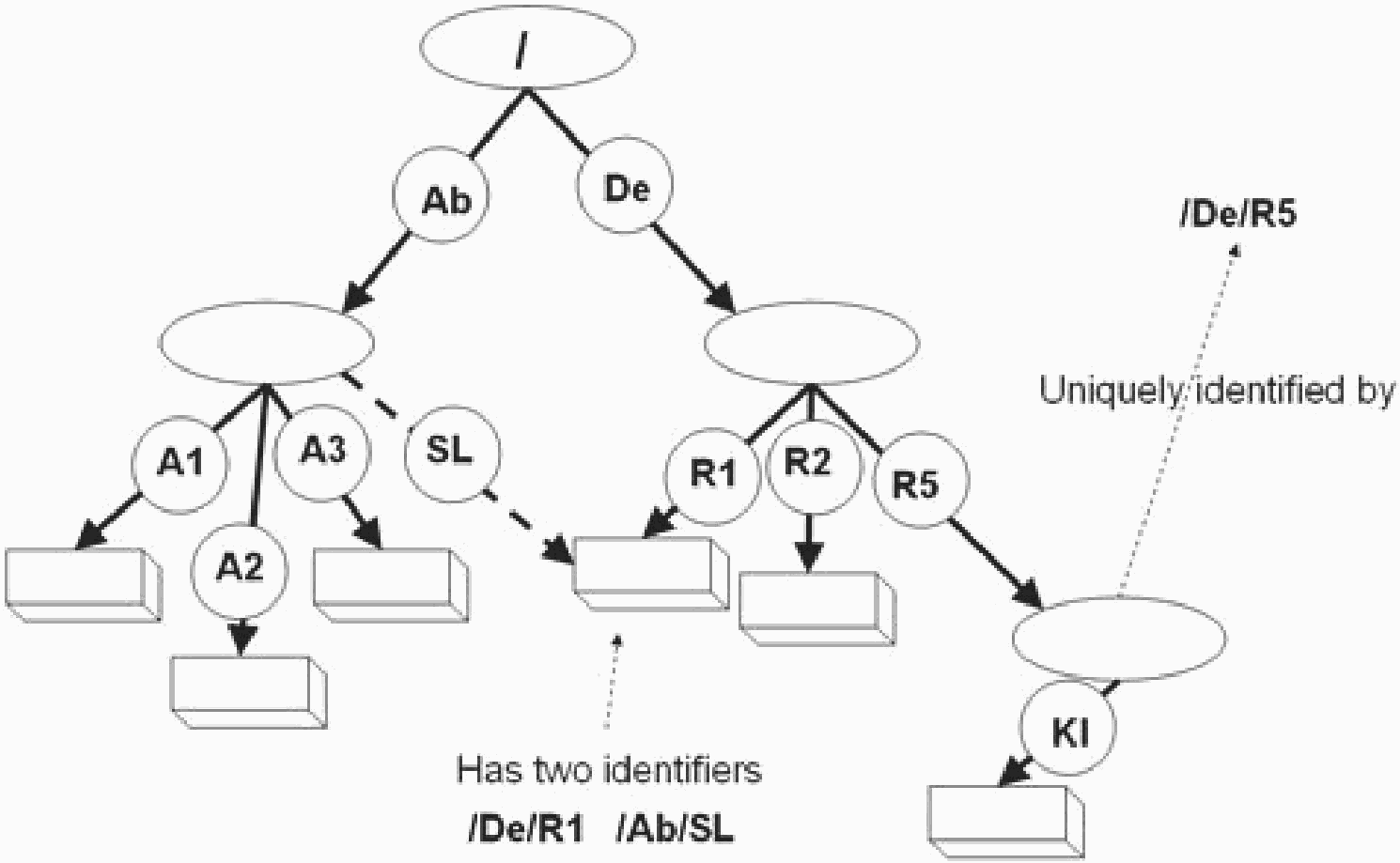

- группа HDF5 (HDF5 Group) является логической структурой в HDF5. Группы HDF5 содержат другие группы HDF5 и наборы данных HDF5 (HDF5 Datasets). Группа HDF5 подобна понятию каталога или папки в файловой системе компьютера;
- группа HDF5 самого верхнего уровня называется корневой группой (Root Group), и в каждом файле HDF5 существует только одна корневая группа;
- набор данных HDF5 содержит данные из файла. Набор данных HDF5 содержит определение типов данных HDF5 (HDF5 Datatypes), определение размерностей массива, который в нем содержится, называемых пространством данных HDF5 (HDF5 Dataspace), и сам массив данных;
- тип данных HDF5 может быть простым или составным, подобно типу данных struct в языке программирования C, и может иметь имя;
- пространство данных HDF5 определяет размерности массива, а также содержит информацию о том, как данный массив хранится;
- группы HDF5 и наборы данных HDF5 могут иметь прикрепленные к ним атрибуты HDF5 (HDF5 Attributes), предназначенные для задания некоторых характеристик группы или набора данных.
Формат файлов HDF5 был выбран в качестве базовой технологии для настоящего стандарта после исследования текущего состояния существующих технологий обработки двоичных данных. Существующие технологии имеют две основные области применения:
- технологии, предназначенные для перемещения небольших, но многочисленных пакетов информации по сети, используются в основном в телекоммуникационной сфере;
- технологии, предназначенные для поддержки очень больших наборов данных с эффективным доступом к их частям, используются в основном в научной сфере.
Учитывая, что сообщество, объединяемое подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция", относится к производственным и техническим отраслям экономики, наивысшие приоритеты были отданы требованиям поддержки больших объемов данных. Эти требования хорошо согласуются с возможностями и целями HDF5, который и был выбран в качестве базовой технологии для настоящего стандарта. Однако это не исключает того, что в будущих редакциях настоящего стандарта будут использованы возможности представления двоичных данных, основанные на других базовых технологиях.
Основным источником для понимания технологии HDF5 является "Руководство пользователя HDF5" [2], глава 1 "Модель данных HDF5 и структура файлов". Пользователям настоящего стандарта рекомендуется начать со знакомства с этим документом. Еще одним важным источником является "Учебное пособие по HDF5" [4].
B.3 Сценарий использования: Внешние файлы HDF5
Наборы данных HDF5 могут представлять данные, определенные в EXPRESS-схеме, как это определено в настоящем стандарте. Одним из преимуществ данного метода является то, что не требуется никакой модификации исходной EXPRESS-схемы.
В дополнение к методу отображения данных, определенных на языке EXPRESS, непосредственно на файлы HDF5 можно использовать файлы HDF5 как часть обменного набора данных, в котором на файл HDF5 дается ссылка из представления данных, определенных на языке EXPRESS, основанного на других методах реализации комплекса ИСО 10303.
Преимущество второго метода заключается в том, что HDF5 используется только для больших объемов данных в таблице, для которой требуется эффективная обработка. Данные в таблице могут быть созданы приложением, которое ничего не знает о языке EXPRESS. Данные, определенные на языке EXPRESS, представляют собой упакованный массив, который добавляет семантику к набору данных HDF5.
В данном сценарии использования файл HDF5 может рассматриваться как таблица с данными. Таблица с данными может также моделироваться как объект в EXPRESS-схеме. Примером такого объекта является explicit_table_function, определенный в ИСО 10303-50. Объект, являющийся таблицей с данными, может также быть экземпляром объекта externally_defined_item, определенного в ИСО 10303-41, который для своего определения ссылается на набор данных HDF5.
Способ использования таблицы с данными для представления изменения характеристики относительно переменной описан в ИСО 10303-51. Кроме того, в ИСО 10303-51 используется объект representation_context, определенный в ИСО 10303-43.
B.4 Сценарий использования: Контроль и проверка теплового баланса
Контроль и проверка теплового баланса является обычным действием в процессе создания изделия. Конкретным примером данного действия в аэрокосмической промышленности является тестирование теплового баланса (ТБ), которое выполняется для того, чтобы проверить, что реальное изделие функционирует правильно.
Во время тестирования ТБ космический аппарат помещается в граничные условия эксплуатации и работает в них в условиях, максимально приближенных к условиям реального космического полета. Эти условия работы поддерживаются достаточно продолжительное время для того, чтобы оборудование достигло состояния теплового равновесия. После достижения устойчивого состояния, полученные данные используют для сравнения результатов тестирования с аналитическими расчетами для данных условий. Обычно некоторые поправки должны быть внесены в имитационную модель, для того чтобы получить удовлетворительное соответствие между реальным поведением космического аппарата и его поведением, предсказанным на основе модели. Теперь имитационная модель считается "коррелированной" и может быть использована для предсказаний поведения космического аппарата во время реального полета, которое считается максимально приближенным к реальности.
При обычном тестировании ТБ космического аппарата число датчиков (обычно это датчики температуры) может находиться в диапазоне от менее сотни до нескольких сотен. Кроме того, в процессе тестирования используются полетные датчики, число которых превышает 50. Все эти датчики опрашиваются с большой частотой, для того чтобы как можно раньше предупредить о возникновении нежелательных состояний и выдавать управляющие сигналы с нужной частотой. Показания от большинства из этих датчиков записываются не реже одного раза в минуту.
Тестирование ТБ может длиться от нескольких дней до нескольких недель, в результате чего записываются миллионы показаний датчиков, а размер файлов с данными достигает гигабайтов. Не является исключением то, что некоторые из этих данных поступают из разных мест от субподрядчиков, которые используют разные программные средства.
Все сказанное выше приводит в необходимости выполнения двух утомительных и чреватых ошибками действий:
- интеграция данных;
- обеспечение доступности тестовых данных для средств имитационного моделирования.
Использование двоичного представления данных, определенных на языке EXPRESS, значительно сокращает время, необходимое для выполнения указанных действий, и, кроме того, дополнительно обеспечивает возможность долговременного сохранения и извлечения данных. Это достигается благодаря тому, что обеспечивается возможность использования модели данных, которая может быть разработана под заказчика и представлена на ряде языков, например UML или EXPRESS, при наличии высокоэффективного механизма архивирования и извлечения данных (HDF5).

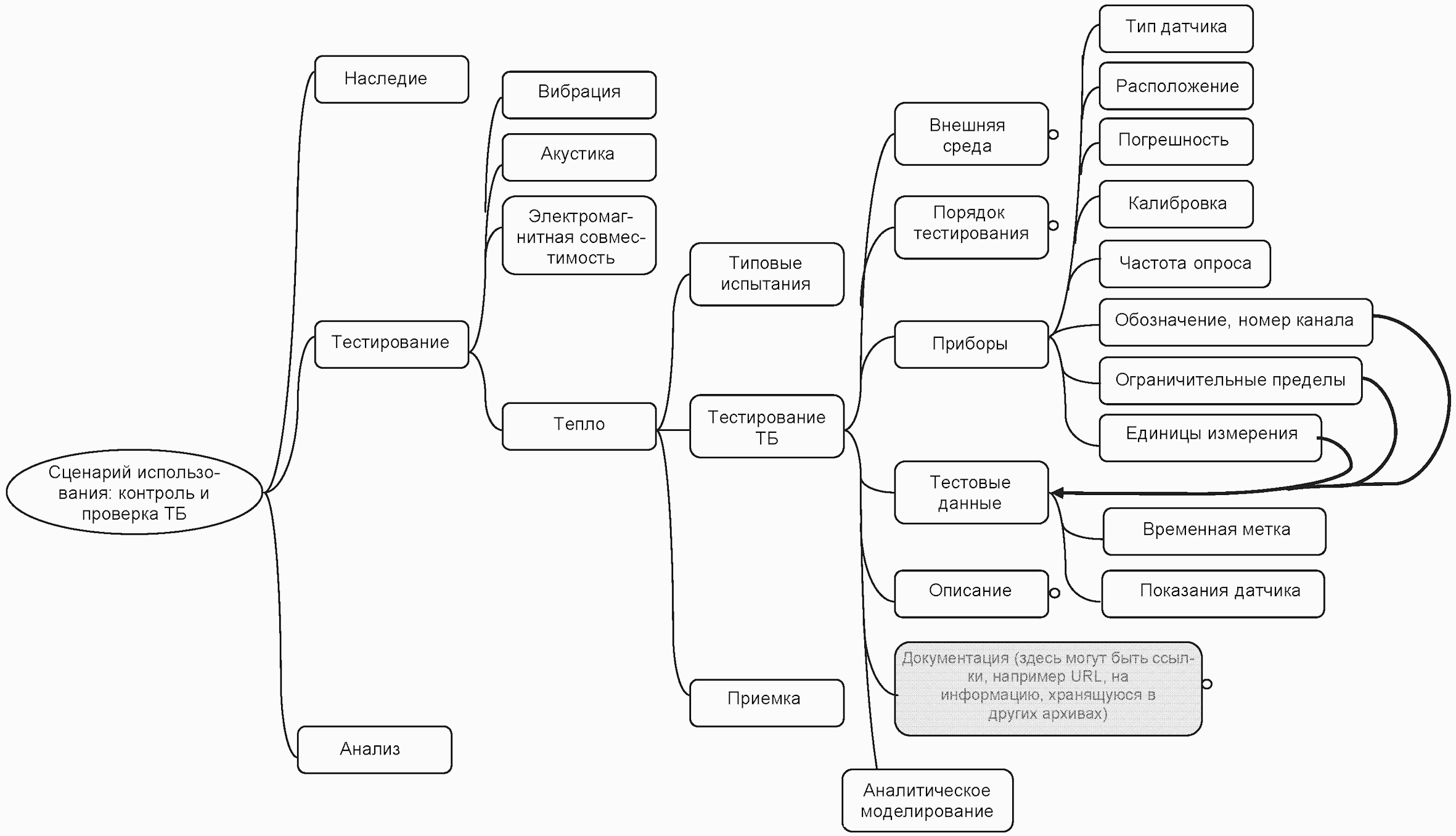

На рисунке B.1 представлена таксономия информации, относящейся к тестированию ТБ. Она может быть использована для разработки заказной модели данных или отображена на существующую модель данных, такую как STEP-NRF. Если преследуется цель реальной демонстрации использования двоичного представления данных, определенных на языке EXPRESS, то данные для реализации любой из этих моделей могут быть получены.
теплового баланса
B.5 Произвольный доступ и навигация
В ходе разработки требований, относящихся к настоящему стандарту, была выявлена необходимость поддержки произвольного доступа и эффективной навигации для очень больших наборов данных. Технический анализ существующих возможностей управления очень большими двоичными наборами данных показал, что данное требование не может быть выполнено при помощи какой-либо из доступных технологий. Исследования по поддержке данного требования продолжаются, и остается надеяться, что будущая редакция настоящего стандарта будет учитывать данное требование, если будет доступна соответствующая технология.
(справочное)
ПРИМЕРЫ
Данное приложение содержит несколько примеров того, как применяются правила отображения, определенные в настоящем стандарте. В примерах использован API HDF5, разработанный Группой HDF5.
В приведенных примерах использованы функции и типы данных, объявленные в следующем фрагменте кода:
#ifndef EXAMPLES
#define EXAMPLES
#include "hdf5.h"
#define NUMBER_OF_ENTITIES 4
#define NO_OF_PPOINTS 4
#define NO_OF_MANY_POINTS 25
hid_t file_id;
hid_t instance_reference_tid;
long instance_reference_tid_size;
char *defined_entity_names[NUMBER_OF_ENTITIES];
char *entity_names[NUMBER_OF_ENTITIES];
herr_t define_instance_reference(hid_t group_id);
herr_t define_compound_point(hid_t group_id, hid_t *pp_tid);
herr_t define_compound_line(hid_t group_id, hid_t col_tid,
hid_t *ll_tid);
herr_t define_colour_enumeration(hid_t group_id, hid_t *eenum_col_tid);
herr_t define_compound_colour(hid_t group_id, hid_t eenum_col_tid,
hid_t *cc_tid);
herr_t define_aggr_reference(hid_t group_id, hid_t aggr_tid,
char *aggr_id, hid_t *aggr_ref_tid);
herr_t create_schema_group(hid_t file_id, char *group_name,
char *schema_name, hid_t *ggroup_id);
herr_t create_pop_group(hid_t file_id, char *group_name,
char *schema_name, hid_t *ggroup_id);
herr_t create_ppoints(hid_t group_id, hid_t p_tid);
herr_t create_llines(hid_t group_id, hid_t l_tid);
hid_t define_nested_real_aggr(void);
herr_t create_nested_real_aggr(hid_t group_id,
hid_t vlen_of_vlen_double_tid, char **buffer);
hid_t define_nested_point_aggr(hid_t p_tid);
herr_t create_nested_point_aggr(hid_t group_id,
hid_t vlen_of_vlen_p_tid);
hid_t define_nested_ref_aggr(void);
herr_t create_many_points(hid_t group_id, hid_t p_tid);
herr_t define_compound_land_survey(hid_t group_id, hid_t *lls_tid);
herr_t create_survey(hid_t pop_id, hid_t ls_tid,hid_t p_tid);
herr_t create_nested_real_array(hid_t group_id);
long get_dataset_index(char *entity_name);
enum colors_t {vvoid,red, green, blue, white, black};
typedef struct inst_ref_t {
long dataset_index;
long instance_index;
} inst_ref_t;
typedef struct point_t {
long set_unset_bitmap;
long id;
double x;
double y;
} point_t;
typedef struct colour_t {
long set_unset_bitmap;
char *s_colour;
enum colors_t e_colour;
} colour_t;
typedef struct lline_t {
long set_unset_bitmap;
long id;
struct inst_ref_t startp;
struct inst_ref_t endp;
colour_t colour;
} lline_t;
#endif /* EXAMPLES */
Следующая EXPRESS-схема используется в качестве контекстной схемы во всех примерах, приведенных в данном приложении.
SCHEMA geometry;
TYPE Colour = ENUMERATION OF
(
VVOID,
RED,
GREEN,
BLUE,
WHITE,
BLACK
);
END_TYPE;
TYPE SSTRING = STRING;
END_TYPE;
TYPE CColour = SELECT(Colour,SSTRING);
END_TYPE;
ENTITY Line;
colour : CColour;
startp : POINT;
endp : POINT;
END_ENTITY;
ENTITY Point;
x : REAL;
y : REAL;
END_ENTITY;
ENTITY Land_survey;
country : STRING;
properties : LIST OF LIST OF POLYGON;
altitudes : LIST OF LIST OF LIST OF ALTITUDE;
END_ENTITY;
END_SCHEMA;
Следующая функция показывает, как отобразить EXPRESS-схему на группу HDF5. Входными параметрами данной функции являются: идентификатор файла HDF5; имя создаваемой группы HDF5; имя EXPRESS-схемы. Последний параметр - "ggroup_id" является выходным параметром, который содержит идентификатор новой создаваемой группы HDF5. Правила, использованные для реализации данного отображения, описаны в 6.5.
#include <string.h>
#include "hdf5.h"
#include "examples.h"
herr_t create_schema_group(hid_t file_id, char *group_name,
char *schema_name, hid_t *ggroup_id)
{
herr_t rstat;
hid_t group_id;
hid_t attr_id;
hid_t string_tid;
hid_t scalar_tid;
rstat = -1;
*ggroup_id = -1;
group_id = H5Gcreate(file_id, group_name, H5P_DEFAULT, H5P_DEFAULT,
H5P_DEFAULT);
if(group_id > 0) {
*ggroup_id = group_id;
string_tid = H5Tcopy(H5T_C_S1);
H5Tset_size(string_tid, strlen(schema_name)+1);
scalar_tid = H5Screate(H5S_SCALAR);
attr_id = H5Acreate (group_id, "iso_10303_26_schema", string_tid,
scalar_tid, H5P_DEFAULT, H5P_DEFAULT);
rstat = H5Awrite(attr_id,string_tid,schema_name);
}
return(rstat);
}
Следующий фрагмент текста представляет распечатку результирующего файла HDF5, полученного после выполнения представленной выше функции. Результирующий текстовый файл создан утилитой распечатки HDF5 (HDF5 dump). Он структурирован в соответствии с синтаксисом языка определения данных HDF5 (DDL).
HDF5 "example.h5" {
GROUP "/" {
GROUP "Geometry_encoding" {
ATTRIBUTE "iso_10303_26_schema" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry_schema"
}
}
}
}
}
Следующая функция демонстрирует создание группы HDF5, содержащей данные, определенные на языке EXPRESS, из приведенной выше контекстной схемы. Правила, применяемые для выполнения данного отображения, описаны в 6.3.3.
Необходимо учесть, что глобальная переменная "defined_entity_names" инициализирована в главной программе (см. C.10).
#include <string.h>
#include "hdf5.h"
#include "examples.h"
herr_t create_pop_group(hid_t file_id, char *group_name,
char *schema_name, hid_t *ggroup_id)
{
herr_t rstat;
hid_t group_id;
hid_t attr_id;
hid_t string_tid;
hid_t scalar_tid;
hid_t string_array_tid;
hsize_t array_dim[1];
rstat = -1;
*ggroup_id = -1;
group_id = H5Gcreate(file_id, group_name, H5P_DEFAULT, H5P_DEFAULT,
H5P_DEFAULT);
if(group_id > 0) {
*ggroup_id = group_id;
string_tid = H5Tcopy(H5T_C_S1);
H5Tset_size(string_tid, strlen(schema_name)+1);
scalar_tid = H5Screate(H5S_SCALAR);
attr_id = H5Acreate (group_id, "iso_10303_26_data", string_tid,
scalar_tid, H5P_DEFAULT, H5P_DEFAULT);
rstat = H5Awrite(attr_id,string_tid,schema_name);
array dim[0] = 4;
rstat = H5Tset_size(string_tid, H5T_VARIABLE);
string_array_tid = H5Tarray_create2(string_tid, 1, array_dim);
attr_id = H5Acreate(group_id, "_10303_26_data_set_names",
string_array_tid, scalar_tid, H5P_DEFAULT, H5P_DEFAULT);
rstat = H5Awrite(attr_id,string_array_tid,defined_entity names);
}
return(rstat);
}
Следующий фрагмент текста представляет распечатку результирующего файла HDF5, полученного в результате выполнения приведенной выше функции.
HDF5 "example.h5" {
GROUP "/" {
GROUP "Geometry_population" {
ATTRIBUTE "_10303_26_data_set_names" {
DATATYPE H5T_ARRAY { [4] H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} }
DATASPACE SCALAR
DATA {
(0): [ "Point", "Many_Point", "Line", "Land_survey" ]
}
}
ATTRIBUTE "iso_10303_26_data" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry_schema"
}
}
}
}
}
Следующая функция демонстрирует отображение объектного типа данных языка EXPRESS на составной тип данных HDF5 с использованием API HDF5. В частности, показано как объект "Point" языка EXPRESS, определенный в приведенной выше контекстной схеме, отображается на HDF5. Правила, применяемые для выполнения данного отображения, описаны в 6.6.
//------------------------------------------------------------------
// Define Point:
//
// Only simple types are encoded is this case
//------------------------------------------------------------------
herr_t define_compound_point(hid_t group_id, hid_t *pp_tid)
{
herr_t rstat;
hid_t p_tid;
*pp_tid = -1;
//
// Create named compound type for POINT
//
p_tid = H5Tcreate (H5T_COMPOUND, sizeof(point_t));
if(rstat = H5Tinsert(p_tid, "set_unset_bitmap", HOFFSET(point_t,
set_unset_bitmap), H5T_NATIVE_LONG)) goto err;
if(rstat = H5Tinsert(p tid, "Entity-Instance-Identifier",
HOFFSET(point_t, id), H5T_NATIVE_LONG)) goto err;
if(rstat = H5Tinsert(p_tid, "x", HOFFSET(point_t, x),
H5T_NATIVE_DOUBLE)) goto err;
if(rstat = H5Tinsert(p_tid, "y", HOFFSET(point_t, y),
H5T_NATIVE_DOUBLE)) goto err;
if(rstat = H5Tcommit2(group_id, "Point", p_tid,H5P_DEFAULT,
H5P_DEFAULT,H5P_DEFAULT)) goto err;
*pp_tid = p_tid;
err:
return(rstat);
}
Следующий фрагмент кода используется для наполнения файла HDF5 с помощью создания экземпляров составного типа данных HDF5, представляющего объект "Point", как это определено функцией "define_compound_point".
#include "hdf5.h"
#include "examples.h"
#define NO_OF_PPOINTS 4
//------------------------------------------------------------------
// Create Points:
//
// Exemplifies how the Point Compound type, defined by means of the
// define compound point function, is used to populate Points on
// an HDF5 dataset.
// Geometrically the Points make up corners of a square(0,0),(100,0),
// (100,100),(0,100)
//------------------------------------------------------------------
herr_t create_ppoints(hid_t group_id, hid_t p_tid)
{
herr_t rstat;
hid_t point dataset;
hid_t myspace;
hid_t obj_group;
hsize_t mydim[1];
point_t ppoints[NO_OF_PPOINTS];
//
// Populate the points in a memory buffer
//
ppoints[0].set_unset_bitmap = 7;
ppoints[0].id = 0;
ppoints[0].x = 0.;
ppoints[0].y = 0.;
ppoints[1].set_unset_bitmap = 7;
ppoints[1].id = 1;
ppoints[1].x = 100.;
ppoints[1].y = 0.;
ppoints[2].set_unset_bitmap = 7;
ppoints[2].id = 2;
ppoints[2].x = 100.;
ppoints[2].y = 100.;
ppoints[3].set_unset_bitmap = 7;
ppoints[3].id = 3;
ppoints[3].x = 0.;
ppoints[3].y = 100.;
//
// Create the group that shall contain the dataset
//
obj_group = H5Gcreate(group_id, "Point_objects", H5P_DEFAULT,
H5P_DEFAULT, H5P_DEFAULT);
//
// Create the dataset that shall contain the Points
//
mydim[0] = NO_OF_PPOINTS;
myspace = H5Screate_simple(1, mydim, NULL);
point_dataset = H5Dcreate1(obj_group, "Point_instances", p_tid,
myspace, H5P_DEFAULT);
//
// Write the Points to the dataset
//
rstat = H5Dwrite(point_dataset, p_tid, H5S_ALL, H5S_ALL,
H5P_DEFAULT, ppoints);
return(rstat);
}
Следующий фрагмент текста представляет распечатку результирующего файла HDF5, полученного в результате выполнения приведенных выше двух функций. Определение HDF5 объекта "Point" языка EXPRESS, созданное с помощью функции "define_compound_point", представлено составным типом данных "Point". Набор данных "Point_instances" содержит множество экземпляров, созданных с помощью функции "create_ppoints".
HDF5 "example.h5" { GROUP "/" { GROUP "Geometry_encoding" {
ATTRIBUTE "iso_10303_26_schema" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry schema"
}
}
DATATYPE "Point" H5T_COMPOUND {
H5T_STD_I32LE "set_unset_bitmap";
H5T_STD_I32LE "Entity-Instance-Identifier";
H5T_IEEE_F64LE "x";
H5T_IEEE_F64LE "y";
}
}
GROUP "Geometry_population" {
ATTRIBUTE "_10303_26_data_set_names" {
DATATYPE H5T_ARRAY { [4] H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} }
DATASPACE SCALAR
DATA {
(0): [ "Point", "Many_Point", "Line", "Land_survey" ]
}
}
ATTRIBUTE "iso_10303_26_data" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry schema"
}
}
GROUP "Point_objects" {
DATASET "Point_instances" {
DATATYPE "/Geometry_encoding/Point"
DATASPACE SIMPLE { ( 4 ) / ( 4 ) }
DATA {
(0): {
7,
0,
0,
0
},
(1): {
7,
1,
100,
0
},
(2): {
7,
2,
100,
100
},
(3): {
7,
3,
0,
100
}
}
}
}
}
}
}
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 5.8.1 отсутствует. |
Следующая функция демонстрирует отображение перечисляемого типа данных языка EXPRESS на перечисляемый тип данных HDF5 с использованием API HDF5. В частности, показано, как перечисляемый тип данных "Colour" языка EXPRESS, определенный в приведенной выше контекстной схеме, отображается на HDF5. Правила, применяемые для выполнения данного отображения, описаны в 5.8.1.
//------------------------------------------------------------------
// Define enumeration:
//
// Exemplifies how enumeration types are encoded
//------------------------------------------------------------------
herr_t define_colour_enumeration(hid_t group_id, hid_t *eenum_col_tid)
{
herr_t rstat;
short enum_val;
hid_t enum_col_tid;
*eenum_col_tid = -1;
enum_col_tid = H5Tcreate (H5T_ENUM, sizeof(short));
if(rstat = H5Tenum_insert(enum_col_tid, "VVOID",(enum_val=0,
&enum_val))) goto err;
if(rstat = H5Tenum_insert(enum_col_tid, "RED" ,(enum_val=1,
&enum_val))) goto err;
if(rstat = H5Tenum_insert(enum_col_tid, "GREEN",(enum_val=2,
&enum_val))) goto err;
if(rstat = H5Tenum_insert(enum_col_tid, "BLUE" ,(enum_val=3,
&enum_val))) goto err;
if(rstat = H5Tenum_insert(enum_col_tid, "WHITE",(enum_val=4,
&enum_val))) goto err;
if(rstat = H5Tenum_insert(enum_col_tid, "BLACK",(enum_val=5,
&enum_val))) goto err;
if(rstat = H5Tcommit2(group_id, "Colour", enum_col_tid,H5P_DEFAULT,
H5P_DEFAULT,H5P_DEFAULT)) goto err;
*eenum_col_tid = enum_col_tid;
err:
return(rstat);
}
Следующий фрагмент текста представляет распечатку результирующего файла HDF5, полученного в результате выполнения функции "define_colour_enumeration". Определение HDF5 перечисляемого типа данных "Colour" языка EXPRESS представлено перечисляемым типом данных "Colour" HDF5. В данном примере ни один из экземпляров не был наполнен данными, поэтому соответствующая конструкция HDF5, представляющая данные, пуста.
HDF5 "example.h5" {
GROUP "/" {
GROUP "Geometry_encoding" {
ATTRIBUTE "iso_10303_26_schema" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry schema"
}
}
DATATYPE "Colour" H5T_ENUM {
H5T_STD_I16LE;
"VVOID" 0;
"RED" 1;
"GREEN" 2;
"BLUE" 3;
"WHITE" 4;
"BLACK" 5;
};
}
GROUP "Geometry_population" {
ATTRIBUTE "_10303_26_data_set_names" {
DATATYPE H5T_ARRAY { [4] H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} }
DATASPACE SCALAR
DATA {
(0): [ "Point", "Many_Point", "Line", "Land_survey" ]
}
}
ATTRIBUTE "iso_10303_26_data" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry_schema"
}
}
}
}
}
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 5.8.2.3 отсутствует. |
Следующая функция демонстрирует отображение выбираемого типа данных языка EXPRESS на составной тип данных HDF5 с использованием API HDF5. В частности, показано, как выбираемый тип данных "Ccolour" языка EXPRESS, определенный в приведенной выше контекстной схеме, отображается на HDF5. Правила, применяемые для выполнения данного отображения, описаны в 5.8.2.3.
//------------------------------------------------------------------
// Define Colour:
//
// Exemplifies how select types are encoded
//------------------------------------------------------------------
herr_t define_compound_colour(hid_t group_id, hid_t eenum_col_tid,
hid_t *cc_tid)
{
herr_t rstat;
hid_t c_tid;
hid_t string_tid;
*cc_tid = -1;
string_tid = H5Tcopy(H5T_C_S1);
if(rstat = H5Tset_size(string_tid, H5T_VARIABLE)) goto err;
//
// Create named compound type for COLOUR
//
c_tid = H5Tcreate (H5T_COMPOUND, sizeof(colour_t));
if(rstat = H5Tinsert(c_tid, "select_bitmap", HOFFSET(colour_t,
select_bitmap), H5T_NATIVE_LONG)) goto err;
if(rstat = H5Tinsert(c_tid, "s_colour", HOFFSET(colour_t,
s_colour), string_tid)) goto err;
if(rstat = H5Tinsert(c_tid, "e_colour", HOFFSET(colour_t,
e_colour), eenum_col_tid)) goto err;
if(rstat = H5Tcommit2(group_id, "CColour", c_tid,H5P_DEFAULT,
H5P_DEFAULT,H5P_DEFAULT)) goto err;
*cc_tid = c_tid;
err:
return(rstat);
}
Следующий фрагмент текста представляет распечатку файла HDF5, показывающую, как реально выбираемый тип данных "Ccolour" языка EXPRESS кодируется в HDF5.
HDF5 "example.h5" {
GROUP "/" {
GROUP "Geometry_encoding" {
ATTRIBUTE "iso_10303_26_schema" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry_schema"
}
}
DATATYPE "CColour" H5T_COMPOUND {
H5T_STD_I32LE "select_bitmap";
H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} "s_colour";
H5T_ENUM {
H5T_STD_I16LE;
"VVOID" 0;
"RED" 1;
"GREEN" 2;
"BLUE" 3;
"WHITE" 4;
"BLACK" 5;
} "e colour";
}
DATATYPE "Colour" H5T_ENUM {
H5T_STD_I16LE;
"VVOID" 0;
"RED" 1;
"GREEN" 2;
"BLUE" 3;
"WHITE" 4;
"BLACK" 5;
};
}
GROUP "Geometry_population" {
ATTRIBUTE "_10303_26_data_set_names" {
DATATYPE H5T_ARRAY { [4] H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} }
DATASPACE SCALAR
DATA {
(0): [ "Point", "Many_Point", "Line", "Land_survey" ]
}
}
ATTRIBUTE "iso_10303_26_data" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry schema"
}
}
}
}
}
ИС NORMPROD: примечание. В официальном тексте документа, видимо, допущена опечатка: пункт 5.9.3 отсутствует. |
Следующая функция демонстрирует отображение объекта "Line" языка EXPRESS, определенного в приведенной выше контекстной схеме, на соответствующий составной тип данных HDF5 с использованием API HDF5. Кроме того, данный пример показывает, как ссылки на экземпляры и атрибуты смешанных выбираемых типов данных отображаются с применением правил, описанных в 5.9.3. Объект "Line" языка EXPRESS ссылается на два экземпляра объекта "Point" ("startp" и "endp") и имеет атрибут "Ccolour", относящийся к выбираемому типу данных языка EXPRESS, определенному в приведенной выше контекстной схеме.
//__________________________________________________________________
// Define Line:
//
// In addition to simple type encoding, this functions exemplifies
// how to encode references to entity instances.
// Moreover it is exemplified how select types , also being defined
// as Compound types, are embedded.
//__________________________________________________________________
herr_t define compound_line(hid_t group_id, hid_t col_tid,
hid_t *ll_tid)
{
herr_t rstat;
hid_t l_tid;
*ll_tid = _1;
//
// Create named compound type for LINE
//
l_tid = H5Tcreate (H5T_COMPOUND, sizeof(lline_t));
if(rstat = H5Tinsert(l_tid, "set_unset_bitmap", HOFFSET(lline_t,
set_unset_bitmap), H5T_NATIVE_LONG)) goto err;
if(rstat = H5Tinsert(l_tid, "Entity_Instance_Identifier",
HOFFSET(lline_t, id), H5T_NATIVE_LONG)) goto err;
if(rstat = H5Tinsert(l_tid, "startp", HOFFSET(lline_t, startp),
instance_reference_tid)) goto err;
if(rstat= H5Tinsert(l_tid, "endp", HOFFSET(lline_t, endp),
instance_reference_tid)) goto err;
if(rstat = H5Tinsert(l_tid, "colour", HOFFSET(lline_t, colour),
col_tid)) goto err;
if(rstat = H5Tcommit2(group_id, "Line", l_tid,H5P_DEFAULT,
H5P_DEFAULT,H5P_DEFAULT)) goto err;
*ll_tid = l_tid;
err:
return(rstat);
}
Следующий фрагмент кода используется для наполнения файла HDF5 в соответствии с полной контекстной схемой.
#include <stdlib.h>
#include <string.h>
#include "hdf5.h"
#include "examples.h"
#define NO_OF_LLINES 4
//------------------------------------------------------------------
// Create Lines:
//
// Lines are created by letting the startp and endp
// attributes (fields) refer to Points in the dataset
// /Geometry_population/Point_objects/Point_instances
//
// (000,100)------------------(100,100)
// . .
// . .
// . .
// . .
// (000,000)------------------(000,100)
//
//------------------------------------------------------------------
herr_t create_llines(hid_t group_id, hid_t l_tid)
{
herr_t rstat;
hid_t line_dataset;
hid_t myspace;
hid_t obj_group;
hsize_t mydim[1];
inst_ref_t inst_ref;
enum colors_t line_colour;
lline_t lines[NO_OF_LLINES];
//
// Populate the four Lines in a memory buffer
//
mydim[0] = NO_OF_LLINES;
myspace = H5Screate_simple(1, mydim, NULL);
//
// Lower Line (0,0) to (100,0)
//
lines[0].set_unset_bitmap = 7;
lines[0].id = 4;
inst_ref.dataset_index = get_dataset_index("Point");
inst_ref.instance_index = 0;
memcpy(&lines[0].startp,&inst_ref,sizeof(inst_ref_t));
inst_ref.instance_index = 1;
memcpy(&lines[0].endp,&inst_ref,sizeof(inst_ref_t));
lines[0].colour.select_bitmap = 2;
line_colour = red;
lines[0].colour.e_colour = line_colour;
lines[0].colour.s_colour = "";
//
// Rightmost Line (100,0) to (100,100)
//
lines[1].set_unset_bitmap = 7;
lines[1].id = 5;
inst_ref.instance_index = 1;
memcpy(&lines[1].startp,&inst_ref,sizeof(inst_ref_t));
inst_ref.instance_index = 2;
memcpy(&lines[1].endp,&inst_ref,sizeof(inst_ref_t));
lines[1].colour.select_bitmap = 2;
line_colour = blue;
lines[1].colour.e_colour = line_colour;
lines[1].colour.s_colour = "";
//
// Upper Line (100,100) to (0,100)
//
lines[2].set_unset_bitmap = 7;
lines[2].id = 6;
inst_ref.instance_index = 2;
memcpy(&lines[2].startp,&inst_ref,sizeof(inst_ref_t));
inst_ref.instance_index = 3;
memcpy(&lines[2].endp,&inst_ref,sizeof(inst_ref_t));
lines[2].colour.select_bitmap = 1;
line_colour = vvoid;
lines[2].colour.e_colour = line_colour;
lines[2].colour.s_colour = "Red line";
//
// Leftmost Line (0,100) to (0,0)
//
lines[3].set_unset_bitmap = 7;
lines[3].id = 7;
inst_ref.instance_index = 3;
memcpy(&lines[3].startp,&inst_ref,sizeof(inst_ref_t));
inst_ref.instance_index = 0;
memcpy(&lines[3].endp,&inst_ref,sizeof(inst_ref_t));
lines[3].colour.select_bitmap = 1;
line_colour = vvoid;
lines[3].colour.e_colour = line_colour;
lines[3].colour.s_colour = "Blue line";
//
// Create the group that shall containg the Line dataset
//
obj_group = H5Gcreate(group_id, "Line_objects", H5P_DEFAULT,
H5P_DEFAULT, H5P_DEFAULT);
//
// Create the dataset that shall contain the Lines
//
line_dataset = H5Dcreate1(obj_group, "Line instances", l_tid,
myspace, H5P_DEFAULT);
//
// Write the Lines to the dataset
//
if(rstat = H5Dwrite(line_dataset, l_tid, H5S_ALL, H5S_ALL,
H5P_DEFAULT, lines)) goto err;
err:
return(rstat);
}
См. распечатку результирующего файла HDF5 в C.9.
C.8 Представление значений агрегированного типа данных языка EXPRESS в HDF5
Объект "Land_survey" языка EXPRESS, определенный в контекстной схеме, содержит две вложенные агрегированные структуры.
//--------------------------------------------------------------------
// Definde Land Survey:
//
// Exemplifies how references to aggregates are encoded encoded.
// One aggregate is stored on a separate dataset. The other one is embedded.
//--------------------------------------------------------------------
herr_t define_compound_land_survey(hid_t group_id, hid_t *lls_tid)
{
herr_t rstat;
long mysize,offset;
long string_tid_size;
long aggr_ref_tid_size;
hid_t ls_tid;
hid_t string_tid;
hid_t aggr1_ref_tid;
hid_t aggr2_ref_tid;
hid_t vlen_of_vlen_double_tid;
hid_t vlen_of_vlen_ref_tid;
*lls_tid = -1;
string_tid = H5Tcopy(H5T_C_S1);
if(rstat = H5Tset_size(string_tid, H5T_VARIABLE)) goto err;
string_tid_size = H5Tget_size(string_tid);
vlen_of_vlen_ref_tid = define_nested_ref_aggr();
if(rstat = define_aggr_reference(group_id, vlen_of_vlen_ref_tid,
"1", &aggr1_ref_tid)) goto err;
vlen_of_vlen_double_tid = define_nested_real_aggr();
if(rstat = define_aggr_reference(group_id, vlen_of_vlen_double_tid,
"2", &aggr2_ref_tid)) goto err;
aggr_ref_tid_size = H5Tget_size(aggr1_ref_tid);
//
// Create named compound type for LAND_SURVEY
//
mysize = 2*sizeof(long) + string_tid_size + 2*aggr_ref_tid_size;
offset = 0;
ls_tid = H5Tcreate (H5T_COMPOUND, mysize);
if(rstat = H5Tinsert(ls_tid, "set_unset_bitmap", offset,
H5T_NATIVE_LONG)) goto err;
offset += sizeof(long);
if(rstat = H5Tinsert(ls_tid, "Entity-Instance-Identifier",
offset, H5T_NATIVE_LONG)) goto err;
offset += sizeof(long);
if(rstat = H5Tinsert(ls_tid, "country", offset, string_tid))
goto err;
offset += string_tid_size;
if(rstat = H5Tinsert(ls_tid, "properties", offset, aggr1_ref_tid))
goto err;
offset += aggr_ref_tid_size;
if(rstat = H5Tinsert(ls_tid, "altitudes", offset, aggr2_ref_tid ))
goto err;
if(rstat = H5Tcommit2(group_id, "Land_survey",ls_tid,H5P_DEFAULT,
H5P_DEFAULT,H5P_DEFAULT)) goto err;
*lls_tid = ls_tid;
err:
return(rstat);
}
Следующий фрагмент кода демонстрирует создание и наполнение составного типа данных HDF5, соответствующего объекту "Land_survey" языка EXPRESS с использованием API HDF5.
#include <stdlib.h>
#include <string.h>
#include "hdf5.h"
#include "examples.h"
//------------------------------------------------------------------
// Create Survey
//------------------------------------------------------------------
herr_t create_survey(hid_t group_id, hid_t ls_tid,hid_t p_tid)
{
herr_t rstat;
hid_t ls_dataset;
hid_t myspace;
hid_t obj_group;
hobj_ref_t objref;
hid_t vlen_of_vlen_double_tid;
hid_t vlen_of_vlen_ref_tid;
long mysize;
long myinteger;
char mychar;
hsize_t mydim[1];
char *norway = "Norway";
char *vlen_data;
char *buffer;
char *mybuffer;
mysize = H5Tget_size(ls_tid);
mybuffer = (char*) malloc(mysize);
buffer = mybuffer;
if(rstat = create_many_points(group_id, p_tid)) goto err;
obj_group = H5Gcreate(group_id, "Land_survey_objects", H5P_DEFAULT,
H5P_DEFAULT, H5P_DEFAULT);
vlen_of_vlen_double_tid = define_nested_real_aggr();
vlen_of_vlen_ref_tid = define_nested_ref_aggr();
if(rstat = create_nested_real_aggr(obj_group,
vlen_of_vlen_double_tid,&vlen_data)) goto err;
if(rstat = create_nested_point_aggr(obj_group,vlen_of_vlen_ref_tid))
goto err;
memset(mybuffer,0,mysize);
myinteger = 15;
memcpy(mybuffer,&myinteger,sizeof(long));
mybuffer += sizeof(long);
myinteger = 25;
memcpy(mybuffer,&myinteger,sizeof(long));
mybuffer += sizeof(long);
memcpy(mybuffer,&norway,sizeof(char*));
mybuffer += sizeof(char*);
mychar = (char)1;
memcpy(mybuffer,&mychar,sizeof(char));
mybuffer += sizeof(char);
if(rstat = H5Rcreate(&objref, obj_group, "/Geometry_population/
Land_survey_objects/Aggr-properties-1", H5R_OBJECT, -1)) goto err;
memcpy(mybuffer,&objref,sizeof(hobj_ref_t));
mybuffer += sizeof(hobj_ref_t);
mybuffer += sizeof(hvl_t);
mychar = (char)0;
memcpy(mybuffer,&mychar,sizeof(char));
mybuffer += sizeof(char);
mybuffer += sizeof(hobj_ref_t);
memcpy(mybuffer,vlen_data,sizeof(hvl_t));
//
// Create the LAND SURVEY dataset
//
mydim[0] = 1;
myspace = H5Screate_simple(1, mydim, NULL);
ls_dataset = H5Dcreate1(obj_group, "Land_survey_instances", ls_tid,
myspace, H5P_DEFAULT);
//
// Write lines to file
//
if(rstat = H5Dwrite(ls_dataset, ls_tid, H5S_ALL, H5S_ALL,
H5P_DEFAULT, buffer)) goto err;
err:
free(mybuffer);
return(rstat);
}
Для определения и создания многомерных агрегированных структур, являющихся частями составного типа данных "Land_survey", используются вспомогательные функции. Эти функции вызываются из приведенной выше функции "create_survey" и представлены ниже.
hid_t define_nested_real_aggr(void)
{
hid_t vlen_double_tid;
hid_t vlen_of_vlen_double_tid;
//
// Create variable-length datatype in two levels,
// double beeing the base type
//
vlen_double_tid = H5Tvlen_create(H5T_NATIVE_DOUBLE);
vlen_of_vlen_double_tid = H5Tvlen_create (vlen_double_tid);
vlen_of_vlen_double_tid = H5Tvlen_create (vlen_of_vlen_double_tid);
return(vlen_of_vlen_double_tid);
}
hid_t define_nested_ref_aggr(void)
{
hid_t vlen_ref_tid;
hid_t vlen_of_vlen_ref_tid;
//
// Create variable-length datatype in two levels, reference type
// beeing the base type
//
vlen_ref_tid = H5Tvlen_create(instance_reference_tid);
vlen_of_vlen_ref_tid = H5Tvlen_create (vlen_ref_tid);
return(vlen_of_vlen_ref_tid);
}
#include <stdio.h>
#include <stdlib.h>
#include <float.h>
#include <string.h>
#include "hdf5.h"
#include "examples.h"
#define LEN0 3
#define LEN1 2
//
// NOTE:
// Memory fragments that are allocated in the following
// two functions are not released.
//
// In a real application a memory management system, where VLEN
// memory is grabbed from a pool of large reusable chunks
// should be developed.
// (The pool is released upon application exit)
//
// Did not take the time to develop a memory management system for
// this rather small example, so be aware of this small memory leak.
//
//------------------------------------------------------------------
// Create nested REAL aggregate
//
// Exemplifies how a nested aggregate of REAL is encoded in HDF5
// The number of elements on each level are:
// 2-3-6
// -3
// -4
// 2-3
// -6
//------------------------------------------------------------------
herr_t create_nested_real_aggr(hid_t group_id, hid_t
vlen_of_vlen_double_tid, char **buffer)
{
hvl_t *wdata;
hvl_t *mybuf;
hvl_t *tA, *tB;
herr_t rstat;
hsize_t dims[1] = {2};
rstat = 0;
/*
* Initialize variable-length data.
*/
wdata = (hvl_t*) malloc(2*sizeof(hvl_t));
mybuf = (hvl_t*) malloc(sizeof(hvl_t));
*buffer = (char*)mybuf;
mybuf->len = 2;
mybuf->p = wdata;
/* Initializing vector C */
wdata[0].len = LEN0;
wdata[0].p = (hvl_t *) malloc ( LEN0 * sizeof (hvl_t));
wdata[1].len = LEN1;
wdata[1].p = (hvl_t *) malloc ( LEN1 * sizeof (hvl_t));
/* Initialize vector A */
tA = wdata[0].p;
tA->len = 5;
tA->p = (double *) malloc (tA->len * sizeof (double));
((double *) tA->p)[0] = 100.0;
((double *) tA->p)[1] = 101.1;
((double *) tA->p)[2] = 102.2;
((double *) tA->p)[3] = 103.3;
((double *) tA->p)[4] = 104.4;
tA++;
tA->len = 3;
tA->p = (double *) malloc (tA->len * sizeof (double));
((double *) tA->p)[0] = 200.0;
((double *) tA->p)[1] = 201.1;
((double *) tA->p)[2] = 202.2;
tA++;
tA->len = 4;
tA->p = (double *) malloc (tA->len * sizeof (double));
((double *)tA->p)[0] = 300.0;
((double *)tA->p)[1] = 301.1;
((double *)tA->p)[2] = 302.2;
((double *)tA->p)[3] = 303.3;
/* Done with A */
/* Initialize vector B */
tB = wdata[1].p;
tB->len =3;
tB->p = (double *) malloc (tB->len * sizeof (double));
((double *)tB->p)[0] = 400.0;
((double *)tB->p)[1] = 401.1;
((double *)tB->p)[2] = 401.2;
tB++;
tB->len = 6;
tB->p = (double *) malloc (tB->len * sizeof (double));
((double *) tB->p)[0] = 500.0;
((double *) tB->p)[1] = 501.1;
((double *) tB->p)[2] = 502.2;
((double *) tB->p)[3] = 503.3;
((double *) tB->p)[4] = 504.4;
((double *) tB->p)[5] = 505.5;
/* Done with B */
return(rstat);
}
//------------------------------------------------------------------
// Create nested aggregate of references to Point instances
//
// The number of elements on each level are:
// 2-3-6
// -3
// -4
// 2-3
// -6
//------------------------------------------------------------------
herr_t create_nested_point_aggr(hid_t group_id, hid_t
vlen_of_vlen_ref_tid)
{
long rstat;
hid_t space;
hid_t dset;
inst_ref_t inst_ref;
inst_ref_t *s_p_ref;
inst_ref_t *t_p_ref;
hvl_t wdata[2]; /* Array of vlen structures to write */
hvl_t *tA, *tB;
hsize_t dims[1] = {2};
rstat = -1;
/*
* Initialize variable-length data.
*/
/* Initializing vector C */
wdata[0].len = 3;
wdata[0].p = (hvl_t *) malloc ( 3 * sizeof (hvl_t));
wdata[1].len = 2;
wdata[1].p = (hvl_t *) malloc ( 1 * sizeof (hvl_t));
s_p_ref = &inst_ref;
/* Initialize vector A */
tA = wdata[0].p;
tA->len = 5;
tA->p = (hdset_reg_ref_t *) malloc (tA->len * sizeof (inst_ref_t));
t_p_ref = (inst_ref_t*)tA->p;
inst_ref.dataset_index = get_dataset_index("Many_Point");
inst_ref.instance_index = 0;
memcpy(t_p_ref,s_p_ref, sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 1;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 7;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 11;
memcpy(t_p_ref,s_p_ref, sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 5;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
tA++;
tA->len = 3;
tA->p = (inst_ref_t *) malloc (tA->len * sizeof (inst_ref_t));
t_p_ref = (inst_ref_t*)tA->p;
inst_ref.instance_index = 1;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 2;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 7;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
tA++;
tA->len = 4;
tA->p = (inst_ref_t *) malloc (tA->len * sizeof (inst_ref_t));
t_p_ref = (inst_ref_t*)tA->p;
inst_ref.instance_index = 2;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 9;
memcpy(t_p_ref,s_p_ref, sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 13;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 7;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
/* Initialize vector B */
tB = wdata[1].p;
tB->len = 3;
tB->p = (inst_ref_t *) malloc (tB->len * sizeof (inst_ref_t));
t_p_ref = (inst_ref_t*)tB->p;
inst_ref.instance_index = 2;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 4;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 9;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
tB++;
tB->len = 6;
tB->p = (inst_ref_t *) malloc (tB->len * sizeof (inst_ref_t));
t_p_ref = (inst_ref_t*)tB->p;
inst_ref.instance_index = 5;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 11;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 7;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 13;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 16;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
++t_p_ref;
inst_ref.instance_index = 10;
memcpy(t_p_ref,s_p_ref,sizeof(inst_ref_t));
/* Done with B */
/*
* Create dataspace. Setting maximum size to NULL sets the maximum
* size to be the current size.
*/
space = H5Screate_simple (1, dims, NULL);
/*
* Create the dataset and write the variable-length data to it.
*/
dset = H5Dcreate (group_id, "Aggr-properties-1",
vlen_of_vlen_ref_tid, space, H5P_DEFAULT, H5P_DEFAULT,H5P_DEFAULT);
rstat = H5Dwrite (dset, vlen_of_vlen_ref_tid, H5S_ALL,
H5S_ALL, H5P_DEFAULT, wdata);
return(rstat);
}
//------------------------------------------------------------------
// Create many Points:
//
// This function is similar to the create points function.
// The only difference is that more points are created
// for the purpose of refering to them from an aggregate defined in
// Land survey Compound type.
// Geometrically the Points make up 25 squares in a mesh.
// (0000,4000),(1000,4000),(2000,4000),(3000,4000),(4000,4000)
// (0000,3000),(1000,3000),(2000,3000),(3000,3000),(4000,3000)
// (0000,2000),(1000,2000),(2000,2000),(3000,2000),(4000,2000)
// (0000,1000),(1000,1000),(2000,1000),(3000,1000),(4000,1000)
// (0000,0000),(1000,0000),(2000,0000),(3000,0000),(4000,0000)
//------------------------------------------------------------------
herr_t create_many_points(hid_t group_id, hid_t p_tid)
{
int i,j,k;
herr_t rstat;
hid_t point_dataset;
hid_t myspace;
hid_t obj_group;
hsize_t mydim[1];
point_t many_points[NO_OF_MANY_POINTS];
//
// Populate the Points in a memory buffer
//
k = 0;
for(i = 0; i<5; ++i){
for(j = 0; j<5; ++j){
many_points[k].set_unset_bitmap = 7;
many_points[k].id = k;
many_points[k].x = j*1000.;
many_points[k].y = i*1000.;
++k;<s
}
}
//
// Create the group that shall contain the dataset
//
obj_group = H5Gcreate(group_id, "Many_Point_objects", H5P_DEFAULT,
H5P_DEFAULT, H5P_DEFAULT);
//
// Create the dataset that shall contain the Points
//
mydim[0] = NO_OF_MANY_POINTS;
myspace = H5Screate simple(1, mydim, NULL);
point_dataset = H5Dcreate1(obj_group, "Many Point instances", p_tid,
myspace, H5P_DEFAULT);
//
// Write the Points to the dataset
//
rstat = H5Dwrite(point_dataset, p_tid, H5S_ALL, H5S_ALL,
H5P_DEFAULT, many_points);
return(rstat);
}
Следующий фрагмент текста представляет распечатку результирующего файла HDF5, полученного после кодирования контекстной схемы в файл HDF5 с применением правил отображения, определенных в настоящем стандарте. Данный файл объединяет результаты всех примеров, представленных в данном приложении.
HDF5 "example.h5" {
GROUP "/" {
GROUP "Geometry_encoding" {
ATTRIBUTE "iso_10303_26_schema" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry_schema"
}
}
DATATYPE "AGGREGATE_REFERENCE_1" H5T_COMPOUND {
H5T_STD_B8LE "obj_ref_or_vlen";
H5T_REFERENCE "object_reference";
H5T_VLEN { H5T_VLEN { H5T_COMPOUND {
H5T_STD_I32LE "_HDF5_dataset_index_";
H5T_STD_I32LE "_HDF5_instance_index_";
}}} "vlen array";
}
DATATYPE "AGGREGATE_REFERENCE_2" H5T_COMPOUND {
H5T_STD_B8LE "obj_ref_or_vlen";
H5T_REFERENCE "object_reference";
H5T_VLEN { H5T_VLEN { H5T_VLEN { H5T_IEEE_F64LE}}} "vlen_array";
}
DATATYPE "CColour" H5T_COMPOUND {
H5T_STD_I32LE "select_bitmap";
H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} "s_colour";
H5T_ENUM {
H5T_STD_I16LE;
"VVOID" 0;
"RED" 1;
"GREEN" 2;
"BLUE" 3;
"WHITE" 4;
"BLACK" 5;
} "e_colour";
}
DATATYPE "Colour" H5T_ENUM {
H5T_STD_I16LE;
"VVOID" 0;
"RED" 1;
"GREEN" 2;
"BLUE" 3;
"WHITE" 4;
"BLACK" 5;
};
DATATYPE "Land_survey" H5T_COMPOUND {
H5T_STD_I32LE "set_unset_bitmap";
H5T_STD_I32LE "Entity-Instance-Identifier";
H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} "country";
H5T_COMPOUND {
H5T_STD_B8LE "obj_ref_or_vlen";
H5T_REFERENCE "object_reference";
H5T_VLEN { H5T_VLEN { H5T_COMPOUND {
H5T_STD_I32LE "_HDF5_dataset_index_";
H5T_STD_I32LE "_HDF5_instance_index_";
}}} "vlen array";
} "properties";
H5T_COMPOUND {
H5T_STD_B8LE "obj_ref_or_vlen";
H5T_REFERENCE "object_reference";
H5T_VLEN { H5T_VLEN { H5T_VLEN { H5T_IEEE_F64LE}}}
"vlen array";
} "altitudes";
}
DATATYPE "Line" H5T_COMPOUND {
H5T_STD_I32LE "set_unset_bitmap";
H5T_STD_I32LE "Entity-Instance-Identifier";
H5T_COMPOUND {
H5T_STD_I32LE "_HDF5_dataset_index_";
H5T_STD_I32LE "_HDF5_instance_index_";
} "startp";
H5T_COMPOUND {
H5T_STD_I32LE "_HDF5_dataset_index_";
H5T_STD_I32LE "_HDF5_instance_index_";
} "endp";
H5T_COMPOUND {
H5T_STD_I32LE "select_bitmap";
H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} "s_colour";
H5T_ENUM {
H5T_STD_I16LE;
"VVOID" 0;
"RED" 1;
"GREEN" 2;
"BLUE" 3;
"WHITE" 4;
"BLACK" 5;
} "e_colour";
} "colour";
}
DATATYPE "Point" H5T_COMPOUND {
H5T_STD_I32LE "set_unset_bitmap";
H5T_STD_I32LE "Entity-Instance-Identifier";
H5T_IEEE_F64LE "x";
H5T_IEEE_F64LE "y";
}
DATATYPE "_HDF_INSTANCE_REFERENCE_HANDLE_" H5T_COMPOUND {
H5T_STD_I32LE "_HDF5_dataset_index_";
H5T_STD_I32LE "_HDF5_instance_index_";
}
}
GROUP "Geometry_population" {
ATTRIBUTE "_10303_26_data_set_names" {
DATATYPE H5T_ARRAY { [4] H5T_STRING {
STRSIZE H5T_VARIABLE;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
} }
DATASPACE SCALAR
DATA {
(0): [ "Point", "Many_Point", "Line", "Land_survey" ]
}
}
ATTRIBUTE "iso_10303_26_data" {
DATATYPE H5T_STRING {
STRSIZE 16;
STRPAD H5T_STR_NULLTERM;
CSET H5T_CSET_ASCII;
CTYPE H5T_C_S1;
}
DATASPACE SCALAR
DATA {
(0): "Geometry schema"
}
}
GROUP "Land_survey_objects" {
DATASET "Aggr-properties-1" {
DATATYPE H5T_VLEN { H5T_VLEN { H5T_COMPOUND {
H5T_STD_I32LE "_HDF5_dataset_index_";
H5T_STD_I32LE "_HDF5_instance_index_";
}}}
DATASPACE SIMPLE { ( 2 ) / ( 2 ) }
DATA {
(0): (({
1,
0
}, {
1,
1
}, {
1,
7
}, {
1,
11
}, {
1,
5
}), ({
1,
1
}, {
1,
2
}, {
1,
7
}), ({
1,
2
}, {
1,
9
}, {
1,
13
}, {
1,
7
})),
(1): (({
1,
2
}, {
1,
4
}, {
1,
9
}), ({
1,
5
}, {
1,
11
}, {
1,
7
}, {
1,
13
}, {
1,
16
}, {
1,
10
}))
}
}
DATASET "Land_survey_instances" {
DATATYPE "/Geometry_encoding/Land_survey"
DATASPACE SIMPLE { ( 1 ) / ( 1 ) }
DATA {
(0): {
15,
25,
"Norway",
{
0x01,
DATASET 17632 /Geometry_population/
Land_survey_objects/Aggr-properties-1 ,
()
},
{
0x00,
NULL,
(((100, 101.1, 102.2, 103.3, 104.4),
(200, 201.1, 202.2), (300, 301.1, 302.2, 303.3)),
((400, 401.1, 401.2),
(500, 501.1, 502.2, 503.3, 504.4, 505.5)))
}
}
}
}
}
GROUP "Line_objects" {
DATASET "Line_instances" {
DATATYPE "/Geometry_encoding/Line"
DATASPACE SIMPLE { ( 4 ) / ( 4 ) }
DATA {
(0): {
7,
4,
{
0,
0
},
{
0,
1
},
{
2,
"",
RED
}
},
(1): {
7,
5,
{
0,
1
},
{
0,
2
},
{
2,
"",
BLUE
}
},
(2): {
7,
6,
{
0,
2
},
{
0,
3
},
{
1,
"Red line",
VVOID
}
},
(3): {
7,
7,
{
0,
3
},
{
0,
0
},
{
1,
"Blue line",
VVOID
}
}
}
}
}
GROUP "Many_Point_objects" {
DATASET "Many_Point_instances" {
DATATYPE "/Geometry_encoding/Point"
DATASPACE SIMPLE { ( 25 ) / ( 25 ) }
DATA {
(0): {
7,
0,
0,
0
},
(1): {
7,
1,
1000,
0
},
(2): {
7,
2,
2000,
0
},
(3): {
7,
3,
3000,
0
},
(4): {
7,
4,
4000,
0
},
(5): {
7,
5,
0,
1000
},
(6): {
7,
6,
1000,
1000
},
(7): {
7,
7,
2000,
1000
},
(8): {
7,
8,
3000,
1000
},
(9): {
7,
9,
4000,
1000
},
(10): {
7,
10,
0,
2000
},
(11): {
7,
11,
1000,
2000
},
(12): {
7,
12,
2000,
2000
},
(13): {
7,
13,
3000,
2000
},
(14): {
7,
14,
4000,
2000
},
(15): {
7,
15,
0,
3000
},
(16): {
7,
16,
1000,
3000
},
(17): {
7,
17,
2000,
3000
},
(18): {
7,
18,
3000,
3000
},
(19): {
7,
19,
4000,
3000
},
(20): {
7,
20,
0,
4000
},
(21): {
7,
21,
1000,
4000
},
(22): {
7,
22,
2000,
4000
},
(23): {
7,
23,
3000,
4000
},
(24): {
7,
24,
4000,
4000
}
}
}
}
GROUP "Point_objects" {
DATASET "Point_instances" {
DATATYPE "/Geometry_encoding/Point"
DATASPACE SIMPLE { ( 4 ) / ( 4 ) }
DATA {
(0): {
7,
0,
0,
0
},
(1): {
7,
1,
100,
0
},
(2): {
7,
2,
100,
100
},
(3): {
7,
3,
0,
100
}
}
}
}
}
}
}
// -------------------------------------------------------------------
// Main program that executes the examples found in the
// ISO-10303-P26 specification.
//
// In addition some dump functions are supplied, but these are not
// complete in the sense that all aspects of HDF5 are covered.
// Please consult the HDF5 documentation for those aspects that are
// missing.
// Please make use of the h5dump utility offered by the HDF group for
// a complete dump.
//
// Note:
// An application should close a datatype, dataspace, or dataset
// object once it is no longer needed.
// H5Tclose(datatype)
// H5Dclose(dataset)
// H5Sclose(dataspace)
// In this small prototype the closing of such objects has been
/ omitted.
// Reclaim of memory has also been omitted.
// Such a practice is certainly not recommended for a real application
// Please consult the HDF5 documentation for the details.
//--------------------------------------------------------------------
#include <stdio.h>
#include <stdlib.h>
#include <string.h>
#include "hdf5.h"
#include "examples.h"
long dump_dataset(hid_t mydataset);
long dump_compound(hid_t mycompound_type, hsize_t curr_offset,
char *mybuffer);
long dump_instance_by_reference(hid_t dataset_tid, long dataset_index,
long instance_index);
long dump_aggr_by_reference(hid_t obj_tid, hobj_ref_t myref);
long dump_vlen_data(hid_t datatype, long members, char *vlen_data);
void error_trap(char *file_name, long lineno);
//------------------------------------------------------------------
#define HDF5_FILE "O:/projects/SimDM/HDF5/data/HDF5_files/example.h5"
#define REPORT_FILE "O:/projects/SimDM/HDF5/data/HDF5_files/rep_file.txt"
FILE *rep_file;
extern hid_t file_id;
extern char *defined_entity_names[NUMBER_OF_ENTITIES] =
{"Point","Many_Point","Line","Land_survey"};
extern char *entity_names[NUMBER_OF_ENTITIES];
hid_t obj_ref_tid;
long level = 0;
long current_line;
char *current_file;
long dump_in_aggr_mode = 0;
#define GOTO_ERR\
{\
current_file = __FILE__;\
current_line = __LINE__;\
error_trap(current_file,current_line);\
goto err;\
}
//
//------------------------------------------------------------------
//
void error_trap(char *file_name, long lineno)
{
fprintf(rep_file,"\nERROR trapped in '%s' at line: %lu",file_name,
lineno);
}
void indent(void)
{
long ix;
fprintf(rep_file,"\n");
for(ix = 0; ix< level; ix++) {
fprintf(rep_file," ");
}
}
void indent_nlf(void)
{
long ix;
for(ix = 0; ix< level; ix++) {
fprintf(rep_file," ");
}
}
//-------------------------------------------------------------------
// MAIN program
//-------------------------------------------------------------------
int main(int argc, char* argv[])
{
herr_t mystatus;
hid_t dataset;
hid_t group_id;
hid_t p_tid;
hid_t l_tid;
hid_t lls_tid;
hid_t eenum_col_tid;
hid_t cc_tid;
hid_t pop_id;
hid_t attr_tid;
hid_t attr_type_tid;
hid_t native_type_tid;
obj_ref_tid = H5Tcopy(H5T_STD_REF_OBJ);
rep_file = fopen(REPORT_FILE,"w");
fprintf(rep_file,"\nWriting %s",REPORT_FILE);
//
// Create HDF5 file
//
file_id = H5Fcreate(HDF5_FILE, H5F_ACC_TRUNC, H5P_DEFAULT,
H5P_DEFAULT);
//
// Create group for schemata
//
if(mystatus = create_schema_group(file_id, "Geometry_encoding",
"Geometry_schema", &group_id)) GOTO_ERR;
//
// Create group for the population
//
if(mystatus = create_pop_group(file id, "Geometry_population",
"Geometry_schema", &pop_id)) GOTO_ERR;
//
// HDF5 definitions
//
if(mystatus = define_instance_reference(group_id)) GOTO_ERR;
if(mystatus = define_compound_point(group_id,&p_tid)) GOTO_ERR;
if(mystatus = define_colour_enumeration(group_id, &eenum_col_tid))
GOTO_ERR;
if(mystatus = define_compound_colour(group_id, eenum_col_tid,
&cc_tid)) GOTO_ERR;
if(mystatus = define_compound_line(group_id,cc_tid,&l_tid)) GOTO_ERR;
if(mystatus = define_compound_land_survey(group_id, &lls_tid))
GOTO_ERR;
//
// HDF5 population
//
if(mystatus = create_ppoints(pop_id, p_tid)) GOTO_ERR;
if(mystatus = create_llines(pop_id, l_tid)) GOTO_ERR;
if(mystatus = create_survey(pop_id, lls_tid, p_tid)) GOTO_ERR;
//
// Dump HDF5 population
//
attr_tid = H5Aopen name(pop_id, "_10303_26_data_set_names");
if(attr_tid > 0){
attr_type_tid = H5Aget_type(attr_tid);
native_type_tid = H5Tget_native_type(attr_type_tid,H5T_DIR_ASCEND);
if(mystatus = H5Aread(attr_tid, native_type_tid, entity_names))
goto err;
if(mystatus = H5Aclose(attr_tid)) goto err;
if(mystatus = H5Tclose(attr_type_tid)) goto err;
if(mystatus = H5Tclose(native_type_tid)) goto err;
} else {
mystatus = -1;
goto err;
}
fprintf(rep_file,"\n\n==============================================
=======================================");
dataset = H5Dopen(file_id, "/Geometry_population/Line_objects/
Line_instances", H5P_DEFAULT);
if( mystatus = dump_dataset(dataset)) GOTO_ERR;
if(mystatus = H5Dclose(dataset)) GOTO_ERR;
fprintf(rep_file,"\n\n==============================================
=======================================");
dataset = H5Dopen(file_id, "/Geometry_population/Land_survey_objects/
Land_survey_instances", H5P_DEFAULT);
if(mystatus = dump_dataset(dataset)) GOTO_ERR;
if(mystatus = H5Dclose(dataset)) GOTO_ERR;
if(mystatus = H5Fclose(file_id)) GOTO_ERR;
goto ret;
err:
fprintf(rep_file,"\n\nERROR caught");
mystatus = H5Eprint2(H5E_DEFAULT, rep_file);
ret:
fprintf(rep_file,"\n\nClosing report file");
fclose(rep_file);
return(mystatus);
}
//-------------------------------------------------------------------
// Dump dataset
//-------------------------------------------------------------------
long dump_dataset(hid_t mydataset)
{
herr_t rstat;
hid_t mydataset_datatype;
H5T_class_t mydataset_datatype_class;
hsize_t mydataset_datatype_size;
hid_t mydataset_filespace;
hssize_t mydataset_noel;
hvl_t myvlen;
long ix;
char *mybuffer;
long myinteger;
double myreal;
//
// Get the datasets datatype, class, space and size
//
mydataset_datatype = H5Dget_type(mydataset);
mydataset_datatype_class = H5Tget_class(mydataset_datatype);
mydataset_datatype_size = H5Tget_size(mydataset_datatype);
mydataset_filespace = H5Dget_space(mydataset);
//
// Read the dataset
//
mydataset_noel = H5Sget_simple_extent_npoints(mydataset_filespace);
mybuffer = (char*) malloc((size_t)
(mydataset_datatype_size*mydataset_noel));
if(mydataset_datatype_class == H5T_STRING){
if(rstat = H5Dread(mydataset, mydataset_datatype,
mydataset_filespace, mydataset_filespace, H5P_DEFAULT, &mybuffer))
GOTO_ERR;
} else {
if(rstat = H5Dread(mydataset, mydataset_datatype,
mydataset_filespace, mydataset_filespace, H5P_DEFAULT, mybuffer))
GOTO_ERR;
}
//
// Handle each element according to its datatype
//
for(ix = 0; ix< mydataset_noel; ix++) {
if(!dump_in_aggr_mode){
fprintf(rep_file,"\n--(%d)",ix);
}
switch(mydataset_datatype_class){
case H5T_INTEGER:
memcpy(&myinteger,mybuffer,sizeof(long));
mybuffer += sizeof(long);
indent();
fprintf(rep_file,"%lu",myinteger);
break;
case H5T_FLOAT:
memcpy(&myreal,mybuffer,sizeof(double));
mybuffer += sizeof(double);
indent();
fprintf(rep_file,"%f",myreal);
break;
case H5T_STRING:
indent();
fprintf(rep_file,"%s",mybuffer);
mybuffer += sizeof(char*);
break;
case H5T_COMPOUND:
++level;
indent();
if(rstat = dump_compound(mydataset_datatype,0,mybuffer))
GOTO_ERR;
mybuffer += mydataset_datatype_size;
--level;
break;
case H5T_VLEN:
memcpy(&myvlen,mybuffer,sizeof(hvl_t));
mybuffer += sizeof(hvl_t);
if(rstat = dump_vlen_data(mydataset_datatype,myvlen.len,
myvlen.p)) GOTO_ERR;
break;
default:
indent();
fprintf(rep_file,"OOPS! Unhandled datatype");
}
}
err:
return(rstat);
}
//-------------------------------------------------------------------
// Dump Compound type instance
//-------------------------------------------------------------------
long dump_compound(hid_t mycompound_type, hsize_t curr_offset,
char *mybuffer)
{
hsize_t mycompound_type_size;
int mycompound_type_members;
long dataset_index;
long instance_index;
long obj_ref_or_vlen;
long jx;
long len;
herr_t rstat;
char *mymember_name;
hvl_t myvlen;
hsize_t mymember_offset;
hsize_t myoffset;
hsize_t mymember_type_size;
hid_t mymember_type;
hid_t dataset_tid;
H5T_class_t mymember class;
long myinteger;
double myreal;
short myenumval;
char *mystring;
char enum_name[10];
hobj_ref_t obj_ref;
enum colors_t mycolor;
char dataset_name[100];
rstat = 0;
mymember_name = H5Tget_member_name(mycompound_type,0);
if(!strcmp(mymember_name,"_HDF5_dataset_index_")){
memcpy(&dataset_index,mybuffer+curr_offset,sizeof(long));
memcpy(&instance_index,mybuffer+curr_offset+(sizeof(long)),sizeof(long));
strcpy(dataset_name,"/Geometry_population/");
strcat(dataset_name,entity_names[dataset_index]);
strcat(dataset_name,"_objects/");
strcat(dataset_name,entity_names[dataset_index]);
strcat(dataset_name,"_instances");
dataset_tid = H5Dopen(file_id, dataset_name, H5P_DEFAULT);
if(rstat = dump_instance_by_reference(dataset_tid,dataset_index,
instance_index)) GOTO_ERR;
if(rstat = H5Dclose(dataset_tid)) GOTO_ERR;
return(rstat);
}
if(!strcmp(mymember_name,"obj_ref_or_vlen")){
obj_ref_or_vlen = (long)*(mybuffer +curr_offset);
if(obj_ref_or_vlen == 1){
curr_offset += sizeof(char);
memcpy(&obj_ref,mybuffer + curr_offset,sizeof(hobj_ref_t));
if(rstat = dump_aggr_by_reference(mycompound_type,obj_ref))
GOTO_ERR;
return(rstat);
}
if(obj_ref_or_vlen == 0){
curr_offset += sizeof(char) + sizeof(hobj_ref_t);
memcpy(&myvlen,mybuffer + curr_offset,sizeof(hvl_t));
mymember_type = H5Tget_member_type(mycompound_type,2);
if(rstat = dump_vlen_data(mymember_type,myvlen.len,myvlen.p))
GOTO_ERR;
return(rstat);
}
}
++level;
len = H5Iget_name(mycompound_type, NULL,0);
len = H5Iget_name(mycompound_type, dataset_name,len+1);
fprintf(rep_file,"%s:" ,dataset_name);
mycompound_type_size = H5Tget_size(mycompound_type);
mycompound_type_members = H5Tget_nmembers(mycompound_type);
//
// Handle member by member
//
for(jx = 0; jx< mycompound_type_members; jx++) {
indent();indent_nlf();
//
// Get the characteristics of the member
//
mymember_name = H5Tget_member_name(mycompound_type,jx);
mymember_type = H5Tget_member_type(mycompound_type,jx);
mymember_class = H5Tget_member_class(mycompound_type,jx);
mymember_offset = H5Tget_member_offset(mycompound_type,jx);
mymember_type_size = H5Tget_size(mymember_type);
myoffset = curr_offset + mymember_offset;
//
// Branch on datatype.
//
switch(mymember_class){
case H5T_INTEGER:
memcpy(&myinteger,mybuffer + myoffset,sizeof(long));
fprintf(rep_file,"%s: %lu",mymember_name,myinteger);
break;
case H5T_FLOAT:
memcpy(&myreal,mybuffer + myoffset,sizeof(double));
fprintf(rep_file,"%s: %f",mymember_name,myreal);
break;
case H5T_REFERENCE:
if(H5Tequal(obj_ref_tid,mymember_type)){
fprintf(rep_file,"%s: ",mymember_name);
memcpy(&obj_ref,mybuffer + myoffset,sizeof(hobj_ref_t));
if(rstat = dump_aggr_by_reference(mycompound_type,obj_ref))
GOTO_ERR;
}
break;
case H5T_STRING:
memcpy(&mystring,mybuffer + myoffset,sizeof(char*));
fprintf(rep_file,"%s: %s",mymember_name,mystring);
break;
case H5T_COMPOUND:
fprintf(rep_file,"%s: ",mymember_name);
if(rstat = dump_compound(mymember_type,myoffset,mybuffer))
GOTO_ERR;
break;
case H5T_ENUM:
fprintf(rep_file,"%s: ",mymember_name);
memcpy(&mycolor,mybuffer + myoffset,sizeof(enum colors_t));
if(rstat = H5Tenum_nameof(mymember_type,&mycolor,enum_name,10))
GOTO_ERR;
if(rstat = H5Tenum_valueof(mymember_type,enum_name,&myenumval))
GOTO_ERR;
fprintf(rep_file,"%d: %s",myenumval,enum_name);
break;
case H5T_VLEN:
memcpy(&myvlen,mybuffer + myoffset,sizeof(hvl_t));
if(rstat = dump_vlen_data(mymember_type,myvlen.len,myvlen.p))
GOTO_ERR;
break;
default:
fprintf(rep_file,"\nOOPS! Unhandeled datatype");
}
}
--level;
err:
return(rstat);
}
//------------------------------------------------------------------
// Dump referenced aggregate
//------------------------------------------------------------------
long dump_aggr_by reference(hid_t obj_tid, hobj_ref_t myref)
{
long mystatus;
hid_t dataset_reg;
mystatus = 0;
dump_in_aggr_mode = 1;
++level;
//
// Get the reference
//
dataset_reg = H5Rdereference(obj_tid, H5R_OBJECT,&myref);
if(dataset_reg < 0){
mystatus = -1;
GOTO_ERR;
}
//
// Dump the refered aggregate
//
mystatus = dump_dataset(dataset_reg);
--level;
err:
dump_in_aggr_mode = 0;
return(mystatus);
}
//------------------------------------------------------------------
// Dump referenced instance
//------------------------------------------------------------------
long dump_instance_by_reference(hid_t dataset_tid, long dataset_index,
long instance_index)
{
long rstat;
hid_t mydataset_filespace;
hid_t dataset_datatype;
size_t dataset_datatype_size;
hsize_t mydim[1];
hid_t mymem_space;
hsize_t mycoord[1][1];
char *dataset_buffer;
//
// Read the selected instance
//
mydim[0] = 1;
mymem_space = H5Screate simple(1, mydim, NULL);
dataset_datatype = H5Dget_type(dataset_tid);
dataset_datatype_size = H5Tget_size(dataset_datatype);
dataset_buffer = (char*) malloc(dataset_datatype_size);
mydataset_filespace = H5Dget_space(dataset_tid);
mycoord[0][0] = instance_index;
if(rstat = H5Sselect_elements(mydataset_filespace, H5S_SELECT_SET,
1, (const hsize_t *)&mycoord)) GOTO_ERR;
if(rstat = H5Dread(dataset_tid, dataset_datatype, mymem_space,
mydataset_filespace, H5P_DEFAULT, dataset_buffer)) GOTO_ERR;
//
// Dump the instance from buffer
//
if(rstat = dump_compound(dataset_datatype,0,dataset_buffer)) GOTO_ERR;
free(dataset_buffer);
err:
return(rstat);
}
//------------------------------------------------------------------
// Dump VLEN data
//------------------------------------------------------------------
long dump_vlen_data(hid_t datatype, long members, char *vlen_data)
{
long rstat,i;
long super_size;
hid_t super_tid;
H5T_class_t super_class;
double myreal;
long myinteger;
short myenumval;
enum colors_t mycolor;
hobj_ref_t obj_ref;
char enum_name[10];
hvl_t myvlen;
char *p_myvlen;
rstat = 0;
p_myvlen = vlen_data;
//
// Get type of VLEN data
//
super_tid = H5Tget_super(datatype);
super_class = H5Tget_class(super_tid);
super_size = H5Tget_size(super_tid);
++level;++level;
indent();
fprintf(rep_file,"(");
//
// Branch on type for each element
//
for(i=0; i<members; ++i){
switch(super_class){
case H5T_INTEGER:
memcpy(&myinteger,p_myvlen,sizeof(long));
p_myvlen += sizeof(long);
fprintf(rep_file," %lu ",myinteger);
break;
case H5T_FLOAT:
memcpy(&myreal,p_myvlen,sizeof(double));
p_myvlen += sizeof(double);
fprintf(rep_file," %f ",myreal);
break;
case H5T_VLEN:
memcpy(&myvlen,p_myvlen,sizeof(hvl_t));
if(rstat = dump_vlen_data(super_tid,myvlen.len,myvlen.p))
GOTO_ERR;
p_myvlen += sizeof(hvl_t);
break;
case H5T_COMPOUND:
indent();
if(rstat = dump_compound(super_tid,0,p_myvlen)) GOTO_ERR;
p_myvlen += super_size;
break;
case H5T_REFERENCE:
if(H5Tequal(obj_ref_tid,super_tid)){
indent();
memcpy(&obj_ref,p_myvlen,sizeof(hobj_ref_t));
if(rstat = dump_aggr_by_reference(super_tid,obj_ref))
GOTO_ERR;
p_myvlen += super_size;
}
break;
case H5T_ENUM:
memcpy(&mycolor,p_myvlen,sizeof(enum colors_t));
p_myvlen += sizeof(enum colors_t);
if(rstat = H5Tenum_nameof(super_tid,&mycolor,enum_name,10))
GOTO_ERR;
if(rstat = H5Tenum_valueof(super_tid,enum_name,&myenumval))
GOTO_ERR;
fprintf(rep_file,"%d : %s",myenumval,enum_name);
break;
default:
fprintf(rep_file,"\nOOPS! Unhandeled datatype");
}
}
indent();
fprintf(rep_file,")");
--level;--level;
err:
return(rstat);
}
//
// Get dataset index
//
long get_dataset_index(char *entity_name)
{
long dataset_index,i;
dataset_index = -1;
for(i=0; i<NUMBER_OF_ENTITIES; ++i){
if(!strcmp(defined_entity_names[i],entity_name)){
return(i);
}
}
return(dataset_index);
}
Содержимое файла результатов после выполнения полной программы:
---------------------------------------------------------------------------
---------------------------------------------------------------------------
--(0)
/Geometry_encoding/Line:
set_unset_bitmap: 7
Entity-Instance-Identifier: 4
startp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 0
x: 0.000000
y: 0.000000
endp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 1
x: 100.000000
y: 0.000000
colour: /Geometry_encoding/CColour:
select_bitmap: 2
s_colour:
e_colour: 1 : RED
--(1)
/Geometry_encoding/Line:
set_unset_bitmap: 7
Entity-Instance-Identifier: 5
startp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 1
x: 100.000000
y: 0.000000
endp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 2
x: 100.000000
y: 100.000000
colour: /Geometry_encoding/CColour:
select_bitmap: 2
s_colour:
e_colour: 3 : BLUE
--(2)
/Geometry_encoding/Line:
set_unset_bitmap: 7
Entity-Instance-Identifier: 6
startp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 2
x: 100.000000
y: 100.000000
endp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 3
x: 0.000000
y: 100.000000
colour: /Geometry_encoding/CColour:
select_bitmap: 1
s_colour: Red line
e_colour: 0 : VVOID
--(3)
/Geometry_encoding/Line:
set_unset_bitmap: 7
Entity-Instance-Identifier: 7
startp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 3
x: 0.000000
y: 100.000000
endp: /Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 0
x: 0.000000
y: 0.000000
colour: /Geometry_encoding/CColour:
select_bitmap: 1
s_colour: Blue line
e_colour: 0 : VVOID
---------------------------------------------------------------------------
---------------------------------------------------------------------------
--(0)
/Geometry_encoding/Land_survey:
set_unset_bitmap: 15
Entity-Instance-Identifier: 25
country: Norway
properties:
(
(
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 0
x: 0.000000
y: 0.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 1
x: 1000.000000
y: 0.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 7
x: 2000.000000
y: 1000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 11
x: 1000.000000
y: 2000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 5
x: 0.000000
y: 1000.000000
)
(
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 1
x: 1000.000000
y: 0.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 2
x: 2000.000000
y: 0.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 7
x: 2000.000000
y: 1000.000000
)
(
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 2
x: 2000.000000
y: 0.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 9
x: 4000.000000
y: 1000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 13
x: 3000.000000
y: 2000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 7
x: 2000.000000
y: 1000.000000
)
)
(
(
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 2
x: 2000.000000
y: 0.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 4
x: 4000.000000
y: 0.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 9
x: 4000.000000
y: 1000.000000
)
(
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 5
x: 0.000000
y: 1000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 11
x: 1000.000000
y: 2000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 7
x: 2000.000000
y: 1000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 13
x: 3000.000000
y: 2000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 16
x: 1000.000000
y: 3000.000000
/Geometry_encoding/Point:
set_unset_bitmap: 7
Entity-Instance-Identifier: 10
x: 0.000000
y: 2000.000000
)
)
altitudes:
(
(
(100.000000 101.100000 102.200000 103.300000 104.400000
)
(200.000000 201.100000 202.200000
)
(300.000000 301.100000 302.200000 303.300000
)
)
(
(400.000000 401.100000 401.200000
)
(500.000000 501.100000 502.200000 503.300000 504.400000 505.500000
)
)
)
(справочное)
НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ
Таблица ДА.1
Обозначение ссылочного международного стандарта | Степень соответствия | Обозначение и наименование соответствующего национального стандарта |
ИСО 639-2 | - | <*> |
ИСО 8601 | IDT | ГОСТ ИСО 8601-2001 "Система стандартов по информации, библиотечному и издательскому делу. Представление дат и времени. Общие требования" |
ИСО 10303-1 | IDT | ГОСТ Р ИСО 10303-1-99 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы" |
ИСО 10303-11 | IDT | ГОСТ Р ИСО 10303-11-2009 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS" |
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта (документа). Перевод данного международного стандарта (документа) находится в Федеральном информационном фонде технических регламентов и стандартов. Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов: IDT - идентичные стандарты. | ||
[1] | HDF5: API Specification Reference Manual, Release 1.8. Available from World Wide Web: /template/go.php?url=https://www.hdfgroup.org/HDF5/doc/RM/RM_H5Front.html |
HDF5 User's Guide, HDF5 Release 1.8. Available from World Wide Web: /template/go.php?url=https://www.hdfgroup.org/HDF5/doc/UG/index.html | |
Introduction to HDF5. Available from World Wide Web: /template/go.php?url=https://hdfgroup.com/HDF5/doc/H5.intro.html | |
HDF5 Tutorial. Available from World Wide Web: /template/go.php?url=https://hdfgroup.com/HDF5/Tutor/index.html | |
[5] | ISO/IEC 8824-1, Information technology - Abstract Syntax Notation One (ASN.1) - Specification of basic notation |
[6] | ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support |
[7] | ISO 10303-43, Industrial automation systems and integration - Product data representation and exchange - Part 43: Integrated generic resource: Representation structures |
[8] | ISO 10303-50, Industrial automation systems and integration - Product data representation and exchange - Part 50: Integrated generic resource: Mathematical constructs |
[9] | ISO 10303-51, Industrial automation systems and integration - Product data representation and exchange - Part 51: Integrated generic resource: Mathematical representation |
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/35/gost_27092.html
На правах рекламы:
|
© Антон Серго, 1998-2026.
|
Разработка сайта |
|
