"ГОСТ Р 56513-2015. Национальный стандарт Российской Федерации. Шкафы металлические архивные. Технические условия"
(утв. и введен в действие Приказом Росстандарта от 08.07.2015 N 880-ст)

1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Промет" (ООО "Промет")

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 135 "Мебель"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 июля 2015 г. N 880-ст

4 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на металлические архивные шкафы (далее - шкафы) для хранения документов.

Настоящий стандарт определяет требования к конструкции шкафов, обеспечивающие безопасность эксплуатации и устойчивость к взлому, и устанавливает методы испытаний.

Требования, обеспечивающие безопасность шкафов при эксплуатации, изложены в 5.1.9, 5.1.15, 5.1.16, 5.2.2, 5.3.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования

ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору

ГОСТ 12971-67 Таблички прямоугольные для машин и приборов. Размеры

ГОСТ 16371-93 Мебель. Общие технические условия

ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 19195-89 Мебель. Методы испытаний крепления дверей с вертикальной и горизонтальной осью вращения

ГОСТ 19882-91 Мебель корпусная. Методы испытания на устойчивость, прочность и деформируемость

ГОСТ Р 51053-2012 Замки сейфовые. Требования и методы испытаний на устойчивость к несанкционированному открыванию

ГОСТ Р 55148-2012 Средства надежного хранения. Шкафы сейфовые. Требования, классификация и методы испытаний на устойчивость к взлому

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 шкаф металлический архивный: Изделие с запирающимися дверцами, предназначенное для хранения документов.

3.2 антресоль металлическая: Шкаф высотой не более 1000 мм, который может быть использован как самостоятельное изделие, так и в виде надстройки на шкаф.

3.3 полка: Элемент шкафа, на котором размещают грузы.

3.4 запирающий механизм двери: Механизм (замок и ригельный механизм), предназначенный для блокирования дверей в запертом состоянии.

3.5 эксплуатационная нагрузка на полку: Нагрузка на полку, установленная изготовителем изделия, позволяющая безопасно эксплуатировать шкаф.

3.6 эксплуатационная нагрузка на шкаф: Нагрузка на шкаф, установленная изготовителем изделия и позволяющая безопасно эксплуатировать шкаф.

3.7 пломбировочное устройство: Персонально идентифицируемое устройство одноразового действия, обеспечивающее защиту объекта от несанкционированного доступа путем индикации вмешательства и сдерживания в определенных пределах от проникновения.

3.8 несанкционированный доступ: Нарушение регламентированного доступа к объекту защиты.

4.1 В зависимости от устойчивости к взлому шкафы подразделяют на классы: Б0, Б1, Б2. Класс шкафа, тип и количество замков, входящих в комплектацию шкафа, определяют в соответствии с таблицей 1.

Пример условного обозначения:

5.1.1 Шкаф должен быть изготовлен в соответствии с требованиями настоящего стандарта и технической документацией, утвержденной в установленном порядке.

5.1.2 Габаритные размеры шкафов устанавливают в технической документации.

Глубина шкафа - не менее 350 мм, высота - не менее 500 мм.

5.1.3 Предельные отклонения от габаритных размеров шкафа указаны в таблице 2.

5.1.4 Конструкция шкафа в запертом состоянии должна быть устойчивой к взлому согласно таблице 1.

5.1.5 Шкафы, поставляемые потребителю в разобранном виде, должны быть изготовлены с точностью, обеспечивающей сборку и разборку без дополнительной подгонки.

5.1.6 Корпус, двери и полки шкафов следует изготовлять из стали по ГОСТ 16523 толщиной не менее 0,8 мм.

5.1.7 Кривизна деталей шкафов при сборке должна быть не более 1,5 мм на 1000 мм длины и составлять не более 0,2% общей длины.

5.1.8 Скручивание деталей шкафа вокруг их продольной оси должно быть не более 1 мм на 1000 мм.

5.1.9 Требования к устойчивости к взлому для шкафов определяют по таблице 1.

5.1.10 Шкафы с антресолью должны содержать узел крепления шкафа и антресоли между собой.

5.1.11 Зазоры между дверью и корпусом шкафа должны быть равномерными, при этом дверь (двери) шкафа должна открываться и закрываться плавно, без заеданий.

5.1.12 Запирающий механизм двери шкафа должен работать плавно, без заеданий.

5.1.13 Конструкция шкафа должна иметь возможность установки пломбировочного устройства.

5.1.14 Элементы шкафов не должны иметь острых углов и кромок.

5.1.15 Контролируемые механические показатели и их значения, обеспечивающие требования безопасности при эксплуатации шкафов:

- полка и основание шкафа должны выдерживать эксплуатационную нагрузку Q_п не менее 60 кг;

- прогиб основания шкафа к полу под действием эксплуатационной нагрузки Q_п должен быть не более 5 мм;

- прогиб полки под действием эксплуатационной нагрузки Q_п должен быть не более 5 мм на 1000 мм и не более 7 мм для общей длины полки (см. рисунок 1);

- долговечность крепления дверей - 40000 циклов открывания/закрывания при усилии не более 50 Н,

- дверь должна открываться на угол не менее 90°.

5.1.16 При эксплуатации шкафы не должны выделять химические вещества, относящиеся к первому классу опасности, а содержание остальных веществ не должно превышать допустимые уровни миграции в воздушную среду по ТР ТС 025/2012 "О безопасности мебельной продукции" [1]. При выделении из шкафа нескольких вредных химических веществ, обладающих суммацией действия, сумма отношений концентрации к их предельно допустимой концентрации не должна превышать единицу.

Шкафы не должны создавать в помещении специфического запаха более 2 баллов.

5.2.1 При изготовлении шкафов должны применяться материалы и комплектующие, безопасность которых подтверждена в установленном порядке сертификатом соответствия (декларацией) и (или) протоколом испытаний.

5.2.2 При изготовлении шкафов не допускается применять покрытие с содержанием свинца.

5.2.3 Металлические поверхности шкафов и крепежная фурнитура должны иметь защитное или защитно-декоративное покрытие в соответствии с требованиями ГОСТ 9.032, ГОСТ 9.301 и ГОСТ 9.303.

Для изделий, выполненных из коррозионно-стойких сталей, допускается не наносить защитно-декоративное покрытие.

5.3.1 Шкафы должны быть маркированы табличкой размерами не менее 100 x 50 мм по ГОСТ 12971.

5.3.2 Табличку размещают на верхней части внутренней стороны двери, она должна быть четкой и содержать:

- наименование фирмы-изготовителя или поставщика;

- класс шкафа;

- дату изготовления.

5.4.1 Шкафы должны быть упакованы в тару, обеспечивающую сохранность шкафов от повреждений и загрязнений.

5.4.2 В комплект поставки шкафов должны входить инструкции по сборке и руководство по эксплуатации или технический паспорт на русском языке.

6.1 Шкафы предъявляют к приемке партиями. Партией считают определенное число изделий, оформленное одним документом (договором).

6.2 Шкафы подвергают приемо-сдаточным испытаниям и испытаниям для целей подтверждения соответствия (декларирования).

6.3 При приемо-сдаточных испытаниях контролируют внешний вид шкафов, а также целостность упаковки.

6.4 При испытаниях для целей подтверждения соответствия (декларирования) проверяют соответствие шкафов требованиям настоящего стандарта.

7.1 Размеры шкафов проверяют универсальными измерительными инструментами. В шкафах, поставляемых в разобранном виде, проверяют размеры деталей и (или) элементов.

7.2 Возможность сборки шкафа, поставляемого в разобранном виде, без дополнительной подгонки, определяют контрольной сборкой изделия. Внешний вид, наличие защитного и защитно-декоративного покрытия поверхности, требования к фурнитуре контролируют визуально, без применения приборов.

7.3 Устойчивость шкафов определяют по ГОСТ 19882, раздел 3.

7.4 Полки, основание и крышу шкафа испытывают на прочность под действием вертикальных нагрузок в соответствии с 7.11.

7.5 Устойчивость шкафа проверяют по 7.12.

7.6 Жесткость, прочность и долговечность крепления дверей - по ГОСТ 19195, по нормам, указанным в разделе 2.

7.9 Класс устойчивости к взлому определяют по ГОСТ Р 55148.

7.10.1 Образцы для испытаний должны соответствовать конструкторской документации.

7.10.2 На испытания предоставляют два образца каждой модели шкафа с технической документацией в соответствии с приложением Б.

7.10.3 Если на испытания представляется серия шкафов, имеющих одинаковое функциональное назначение, которые изготовлены из однотипных материалов и фурнитуры, то в обязательном порядке испытаниям подвергают шкафы с максимальной высотой, один из которых имеет максимальные, а второй - минимальные ширину и глубину.

7.11.1 При испытании на прочность под действием вертикальной нагрузки шкаф со всеми элементами, предусмотренными конструкторской документацией, собирают в соответствии с инструкцией по сборке. Если конструкцией предусмотрена установка антресоли, то испытание шкафа проводят с антресолью. Антресоль крепят к шкафу согласно инструкции по сборке. Собранный шкаф должен быть установлен на ровной площадке с твердым покрытием, имеющей уклон с учетом неплоскостности не более 0,002.

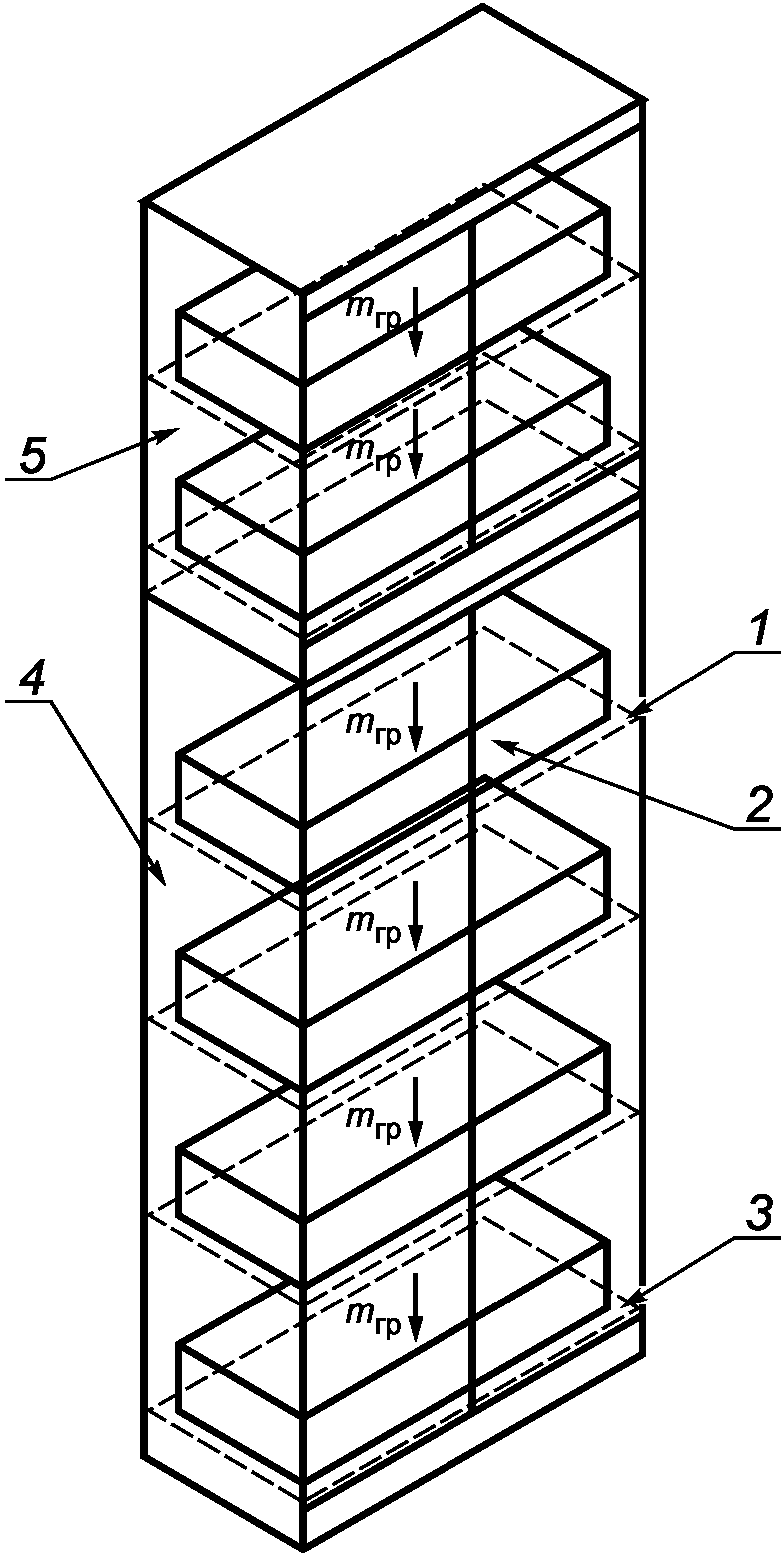

7.11.2 При испытании вертикальной нагрузкой (см. рисунок 2) к каждой полке и основанию шкафа и антресоли прикладывают равномерно распределенную по всей плоскости полки, основания нагрузку, равную:

где m_гр - масса груза, расположенного на полке (основании), кг;

Q_п - эксплуатационная нагрузка на полку по 5.1.15.

Нагрузку на шкаф вычисляют по формуле

где - масса всех грузов, расположенных на полках и основании, кг;

n - число полок в шкафу.

Продолжительность действия нагрузки - 15 мин. Полностью загруженный шкаф должен соответствовать 5.1.

После снятия нагрузки на деталях и узлах шкафа не должно быть видимых следов пластической деформации. В узлах крепления деталей шкафа не должно быть ослабления затяжки крепежа, двери и запирающий механизм должны работать плавно, без заеданий.

В случае испытания шкафа с антресолью замеряют прогиб крыши. Результаты измерений заносят в протокол испытаний (см. приложение А).

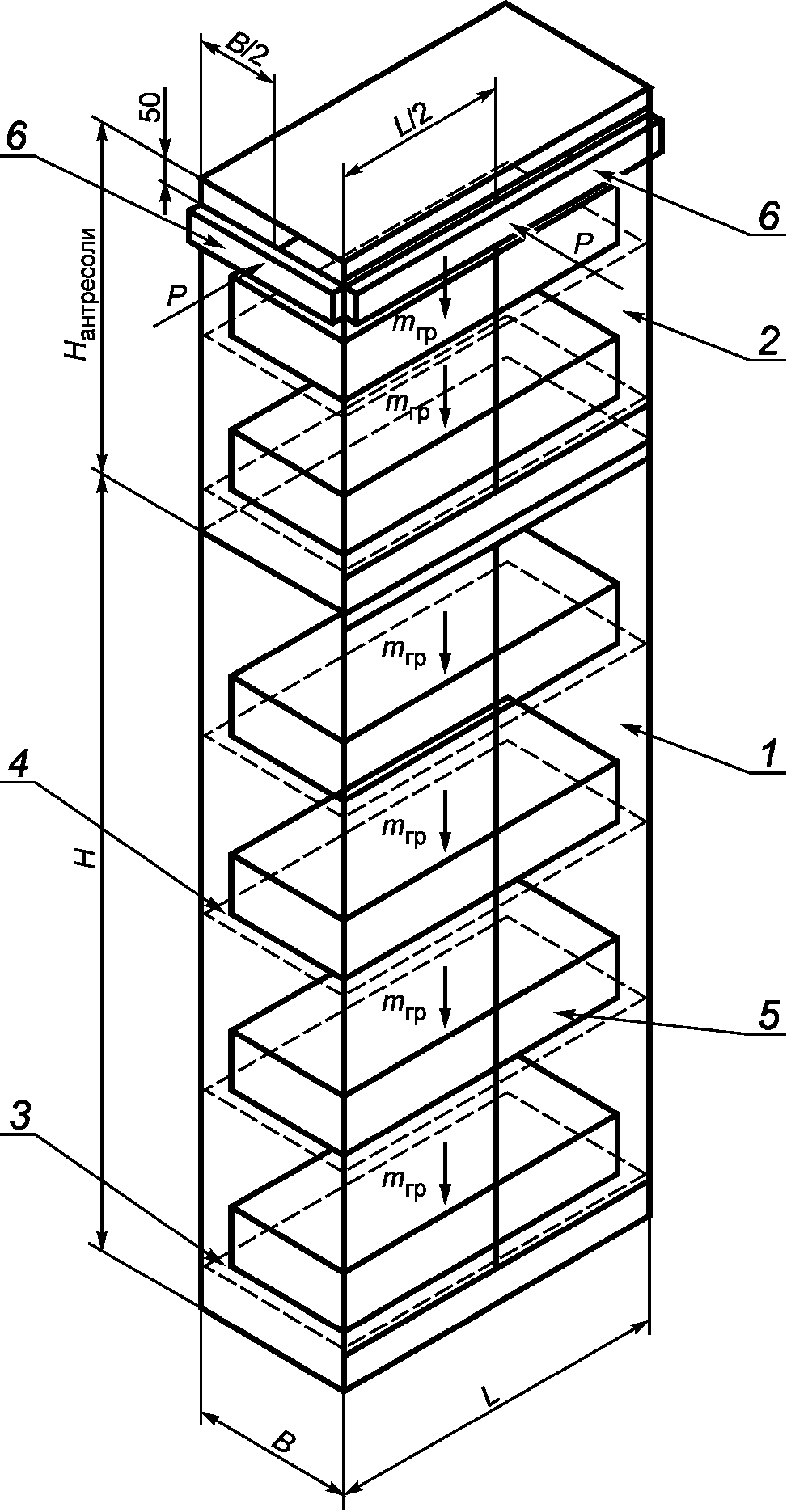

7.12.1 Перед проведением испытания двери шкафа запирают. Под действием нагрузки (см. 7.11.2) проводят испытание горизонтальной статической нагрузкой (см. рисунок 2). С фронтальной стороны в точку, расположенную посередине жесткого бруса на высоте на 50 мм ниже самой высокой точки шкафа (антресоли), прикладывают горизонтальную нагрузку P в течение 10 мин, равную 200 Н.

7.12.2 Шкаф должен сохранять устойчивое вертикальное положение, не крениться и не падать под действием горизонтальной нагрузки P. Замеряют неперпендикулярность стенок шкафа к горизонтальной плоскости, затем нагрузку P снимают.

Далее нагрузку P прикладывают к боковой стороне шкафа в точку, находящуюся посередине боковой стенки, на высоте на 50 мм ниже самой высокой точки шкафа (антресоли) через жесткий брус.

Проверяют устойчивость шкафа, измеряют деформацию стенок шкафа к горизонтальной плоскости, затем нагрузку P снимают.

Шкаф считается выдержавшим испытания, если после снятия горизонтальной нагрузки элементы шкафа не имеют видимых повреждений и остаточных деформаций, а двери и запирающий механизм работают плавно, без заеданий.

Результаты испытаний заносят в протокол и таблицы А.1 и А.2 (см. приложение А). Образец для испытания должен сопровождаться документацией, указанной в приложении Б.

7.13 Уровни летучих химических веществ, выделяющихся при эксплуатации шкафов в воздушную среду, определяют по ГОСТ 30255, действующим нормативным документам, в том числе методикам определения концентрации конкретных химических веществ.

8.1 Шкафы транспортируют всеми видами транспорта в крытых транспортных средствах, а также в контейнерах.

8.2 Транспортирование осуществляют в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

8.3 Изделия следует хранить в упаковке изготовителя, в крытых помещениях отправителя (получателя) при относительной влажности воздуха от 45% до 70%.

9.1 Изготовитель гарантирует соответствие шкафов требованиям настоящего стандарта при соблюдении условий транспортирования, хранения, сборки (шкафов, поставляемых в разобранном виде), эксплуатации.

9.2 Гарантийный срок эксплуатации шкафов - 12 мес.

1 Заказчик ___________________________________________________________

2 Тип и класс изделия _________________________________________________

3 Дата приемки ______________________________________________________

4 Изготовитель _______________________________________________________

5 Дата выпуска _______________________________________________________

6 Место проведения испытаний _________________________________________

7 Заявлен на соответствие ______________________________________________

8 Представленная документация ________________________________________

9 Описание образца ___________________________________________________

10 Методы испытаний _________________________________________________

11 Дата проведения испытаний _________________________________________

12 Оборудование _____________________________________________________

13 Средства измерения ________________________________________________

14 Результаты испытаний ______________________________________________

15 Выводы _________________________________________________________

Состав технической документации для испытаний:

- технические условия;

- руководство по эксплуатации;

- инструкция по сборке;

- комплектовочные ведомости;

- конструкторская документация.

На каждой странице всех документов, предоставленных для проведения испытания, должны быть проставлены дата и наименование изготовителя (или наименование и статус заявителя на испытания).

Чертежи образца для испытания, где указаны:

- масса образца, наружные и внутренние размеры и допуски;

- горизонтальные и вертикальные поперечные сечения;

- описание возможных опций (например, установка выдвижных ящиков);

Спецификация на материалы конструкции, если они не указаны в чертежах.
