"ГОСТ Р МЭК 62300-2015. Национальный стандарт Российской Федерации. Интерфейс цифровой для бытового аудио- и видеооборудования с пластиковым оптоволокном"
(утв. и введен в действие Приказом Росстандарта от 15.06.2015 N 641-ст)

1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования" "ИСЭП" АНО "НТЦСЭ "ИСЭП" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 452 "Безопасность аудио-, видео-, электронной аппаратуры, оборудования информационных технологий и телекоммуникационного оборудования"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июня 2015 г. N 641-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 62300:2004 "Цифровой интерфейс с пластиковым оптоволокном для бытового аудио- и видеооборудования" (IEC 62300:2004 "Consumer audio/video equipment digital interface with plastic optical fibre").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии (www.gost.ru)

1) Международная электротехническая комиссия (МЭК) является международной организацией по стандартизации, объединяющей все национальные электротехнические комитеты (национальные комитеты МЭК). Задача МЭК - это продвижение международного сотрудничества во всех вопросах, касающихся стандартизации в области электротехники и электроники. Результат этой работы и в дополнение к другой деятельности МЭК заключается в издании международных стандартов, технических требований, технических отчетов, публично доступных технических требований (PAS) и руководств (в дальнейшем именуемых "публикации МЭК"). Их подготовка поручена техническим комитетам. Любой национальный комитет МЭК, заинтересованный в объекте рассмотрения, с которым имеет дело, может участвовать в этой предварительной работе. Международные, правительственные и неправительственные организации, кооперирующиеся с МЭК, также участвуют в этой подготовке. МЭК близко сотрудничает с Международной организацией по стандартизации (ИСО) в соответствии с условиями, определенными соглашением между этими двумя организациями.

2) Формальные решения или соглашения МЭК подразумевают под собой положительное принятие решения технических вопросов, практически международный консенсус в соответствующих областях, так как у каждого технического комитета есть представители от всех заинтересованных национальных комитетов МЭК.

3) Публикации МЭК имеют форму рекомендаций для международного использования и принимаются национальными комитетами МЭК в этом качестве. Приложены максимальные усилия для того, чтобы гарантировать правильность технического содержания публикаций МЭК, однако МЭК не может отвечать за порядок их использования или за любое неверное толкование конечным пользователем.

4) В целях содействия международной гармонизации национальные комитеты МЭК обязуются применять публикации МЭК в их национальных и региональных публикациях с максимальной степенью приближения к исходным. Любые расхождения между любой публикацией МЭК и соответствующей национальной или региональной публикацией должны быть четко обозначены в последней.

5) МЭК не устанавливает процедуры маркировки знаком одобрения и не берет на себя ответственность за любое оборудование, о котором заявляют, что оно соответствует публикации МЭК.

6) Все пользователи должны быть уверены, что они используют последнее издание этой публикации.

7) МЭК или ее директора, служащие или агенты, включая отдельных экспертов и членов технических комитетов и национальных комитетов МЭК, не несут никакой ответственности и не отвечают за причиненные телесные повреждения, материальный ущерб, или другое повреждение любой природы вообще, как прямое так и косвенное, или за затраты (включая юридические сборы) и расходы, проистекающие из использования публикации МЭК, или ее разделов, или другой публикации МЭК.

8) Следует обратить внимание на нормативные ссылки, указанные в настоящем стандарте. Использование ссылочных международных стандартов является обязательным для правильного применения настоящего стандарта.

9) Следует обратить внимание на то, что некоторые из элементов настоящего стандарта могут быть предметом патентного права.

Настоящий международный стандарт МЭК 62300 подготовлен техническим подкомитетом 4 "Интерфейсы и протоколы цифровых систем" технического комитета 100 МЭК "Аудио, видео и мультимедийные системы и оборудование".

Текст настоящего стандарта основан на следующих документах:

Полную информацию о голосовании по одобрению настоящего стандарта можно найти в Отчете о голосовании, указанном выше.

Настоящий стандарт подготовлен в соответствии с Директивами ИСО/МЭК, часть 2.

Комитет принял решение, что содержание настоящего стандарта останется без изменений до конечной даты сохранения, указанной на сайте МЭК /template/go.php?url=https://webstore.iec.ch, в данных, касающихся конкретного стандарта. На это время стандарт будет:

- подтвержден заново;

- аннулирован;

- заменен пересмотренным изданием;

- изменен.

Настоящий стандарт устанавливает принципиальные электрические и оптические параметры цифрового интерфейса аудио-, видеооборудования пользователей, в котором используют пластиковое оптоволокно (POF).

Примечание - Описание принципиальных характеристик такого интерфейса приведено в приложении C.

Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяется только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

МЭК 60050-737 Международный электротехнический словарь (МЭС). Глава 731. Волоконно-оптическая связь (IEC 60050-737 International Electrotechnical Vocabulary (IEV) - Chapter 731: Optical fibre communication)

МЭК 60793-2-40 Оптоволокно. Часть 2-40. Технические требования к изделиям. Частные технические требования для многомодового волокна категории А4 (IEC 60793-2-40 Optical fibers - Part 2-40: Product specifications - Sectional specification for category A4 multimode fibres)

МЭК 60825-1 Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство пользователя (IEC 60825-1 Safety of laser products - Part 1: Equipment classification, requirements and user's guide)

МЭК 60825-2 Безопасность лазерной аппаратуры. Часть 2. Безопасность волоконно-оптических систем связи (IEC 60825-2 Safety of laser products - Part 2: Safety of optical fiber communication systems)

МЭК 61754-21 Интерфейсы разъемов для волоконно-оптических систем. Часть 21. Семейство разъемов типа SMI для пластикового оптоволокна (IEC 61754-21 Fibre optic connector interfaces - Part 21: Type SMI connector family for plastic optical fibre)

В настоящем стандарте применяют термины и определения, установленные МЭК 60050-731.

В настоящем стандарте применяют следующие сокращения:

BER - коэффициент ошибок в битах;

D-VCR - цифровой кассетный видеомагнитофон;

E/O - электрический/оптический;

HDTV - телевидение высокой четкости;

O/E - оптический/электрический;

PECL - логические элементы с эмиттерной связью при положительном сдвиге/положительная логика с эмиттерной связью со сдвигом;

PMD - подуровень физического уровня, зависящий от среды передачи данных;

POF - пластиковое оптоволокно (световод);

RMS - среднеквадратичное (значение);

Rx - приемник;

SFF - миниатюрное конструктивное исполнение (тип корпуса ПК);

STB - телевизионная (ТВ) приставка/внешнее дополнительное устройство;

Tx - передатчик.

Цифровой интерфейс, описываемый настоящим стандартом, распространяется на аудио- и/или видеосистемы и дополняющие их информационные системы аудио-, видеооборудования и мультимедийные двунаправленные системы для бытового применения, используемые в основном для аудиооборудования, ТВ-приемников, цифровых видеомагнитофонов и т.п.

Условия окружающей среды для цифрового интерфейса определены в основном в других стандартах на конкретные устройства. Если диапазон рабочих параметров не установлен, интерфейс должен работать, по крайней мере, в диапазоне температур от 0 °C до 50 °C и при относительной влажности от 25% до 75%.

Основная конфигурация цифрового интерфейса, установленного настоящим стандартом, приведена на рисунке 1. Опорные точки 1 и 4 относятся к электрическому входу и выходу электро-оптического и опто-электрического преобразователя соответственно. Оптические согласующие значения, указанные в настоящем стандарте, применяют на опорных точках 2 и 3. Полные характеристики пластикового оптоволокна (POF) приведены в приложении A для широкополосных POF и в приложении B для оптических разъемов.

Примечание - В приложении C показаны некоторые применения на основе такого цифрового интерфейса.

Характеристики электрического интерфейса в опорных точках 1 и 4, показанных на рисунке 1, должны соответствовать установленным в таблице 1.

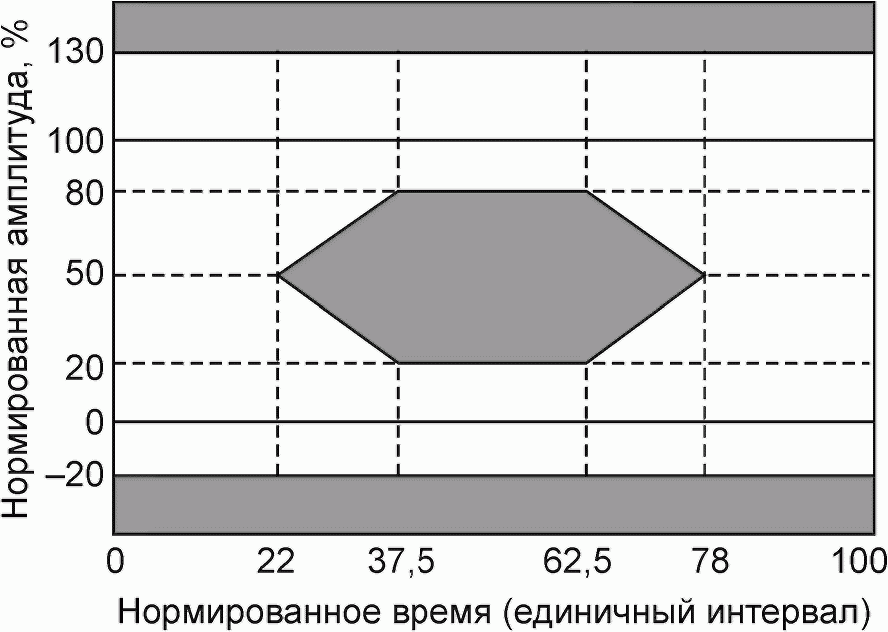

Характеристики оптического интерфейса в опорных точках 2 и 3, показанных на рисунке 1, должны соответствовать приведенным на графике рисунка 2 и в таблице 2.

Передатчик должен быть сконструирован таким образом, чтобы были предотвращены вредные воздействия на людей. Соответствие должно быть проверено согласно МЭК 60825-1 и МЭК 60825-2.

Широкополосное пластиковое оптоволокно (POF) представляет собой высокоскоростной цифровой интерфейс между аудио-, видеооборудованием пользователя.

Наружный диаметр оболочки равен 750 мкм, а диаметр пластикового кожуха составляет 2,2 мм.

Подробные технические требования соответствуют МЭК 60793-2-40.

Потери передачи составляют значение меньше 0,18 дБ/м при 640 нм или 660 нм. Потери на изгибах - менее 0,5 дБ/поворот при радиусе 25 мм.

Подробные характеристики соответствуют приведенным в МЭК 60793-2-40.

Размер оптического соединителя составляет половину размера обычного PN-соединителя, который является подходящим для миниатюрного конструктивного исполнения (тип корпуса ПК).

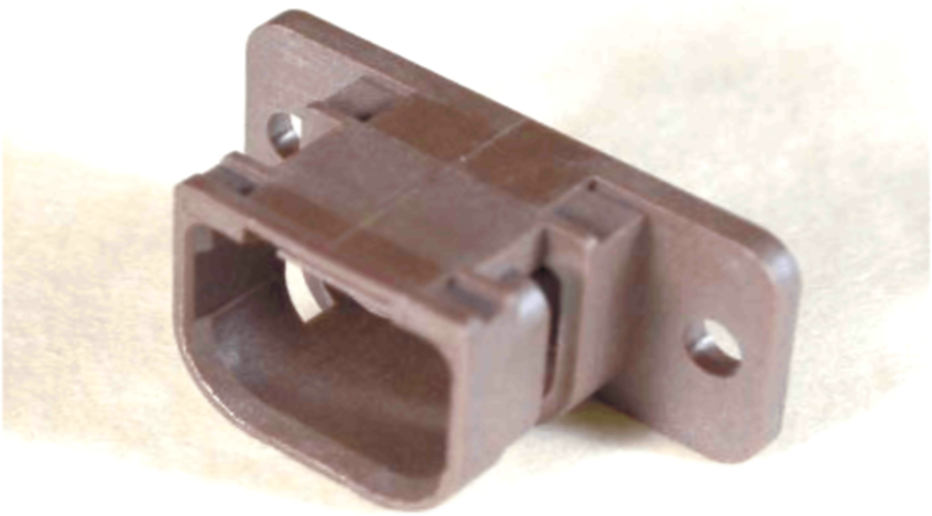

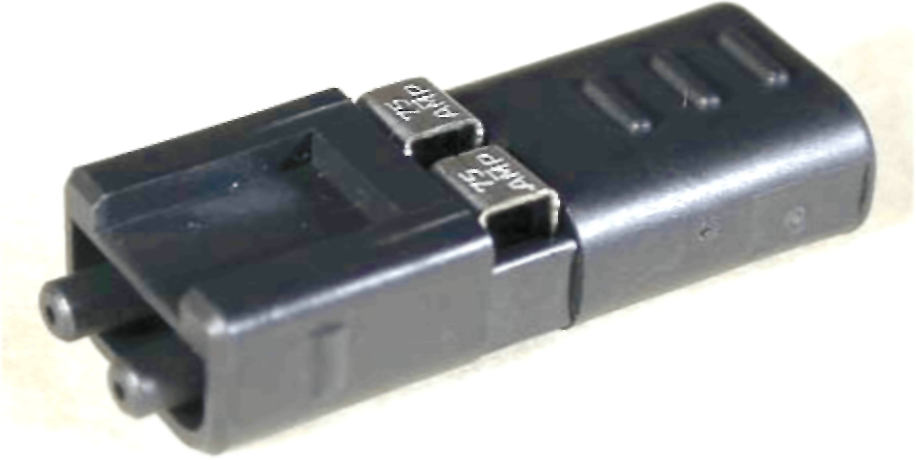

Принципиальные физические характеристики вилочной части (вилки) и розеточной части (розетки) оптического разъема приведены на рисунках B.1 и B.2 и на рисунках B.3 и B.4 соответственно.

Подробные технические требования соответствуют приведенным в МЭК 61754-21.

Подробные технические характеристики соответствуют МЭК 61754-21.

В цифровом интерфейсе, приведенном в настоящем стандарте, используют широкополосное пластиковое оптоволокно (POF), которое включает как оптоволокно многослойного типа, так и оптоволокно с переменным показателем преломления. Эти характеристики обеспечивают скорость передачи оптического сигнала до 500 Мбит/с включительно и длину однократного скачка (пролета) до 50 м. За счет использования такого интерфейса высокоскоростные цифровые сигналы, которые включают аудио-, видеосигналы и мультимедийные данные, передаются одновременно. В дальнейшем можно реализовать платформу пользовательского аудио-, видеооборудования и/или мультимедийную систему низкой стоимости и высокой производительности.

Такой цифровой интерфейс имеет пять важных для пользовательского аудио-, видеооборудования характеристик:

- обеспечивает возможность передавать высокоскоростной цифровой сигнал без электромагнитных помех;

- преодолевает ограничение передачи, существующее при электрическом интерфейсе;

- размер оптического разъема позволяет его монтировать в пользовательское аудио-, видеооборудование, например в цифровой видеомагнитофон, ТВ-приставку, телевизор высокой четкости и т.п.;

- широкополосное пластиковое оптоволокно и оптический приемопередатчик интерфейса работают на скорости до 500 Мбит/с, а длина однократного скачка составляет 50 м. Такая характеристика применяется, например, к IEEE P1394b/S400;

- совместим вверх с промышленным оптическим интерфейсом на основе пластикового оптоволокна (POF).

Типовые применения представлены в C.2 и C.3.

Основное соединение между цифровым видеомагнитофоном и телевизионным приемником с помощью интерфейса приведено на рисунке C.1. При этом применении требуемый сигнал управления передается от телевизора к магнитофону, а цифровой поток видеосигналов - от магнитофона к телевизору по пластиковому оптоволокну (POF).

Основное соединение между CD-плеером и усилителем звуковых сигналов с помощью интерфейса приведено на рисунке C.2. При этом применении требуемый сигнал управления передается от усилителя звуковых сигналов к CD-плееру, а цифровой поток видеосигналов - от CD-плеера к усилителю звуковых сигналов по пластиковому оптоволокну (POF). После этого аудиосигнал регенерируется громкоговорителем/звуковой колонкой.
