3.2 Конструкция гимнастического оборудования для лазания
Примеры конструкций гимнастического оборудования для лазания приведены на рисунках 1 - 3.

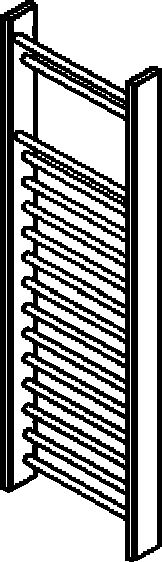

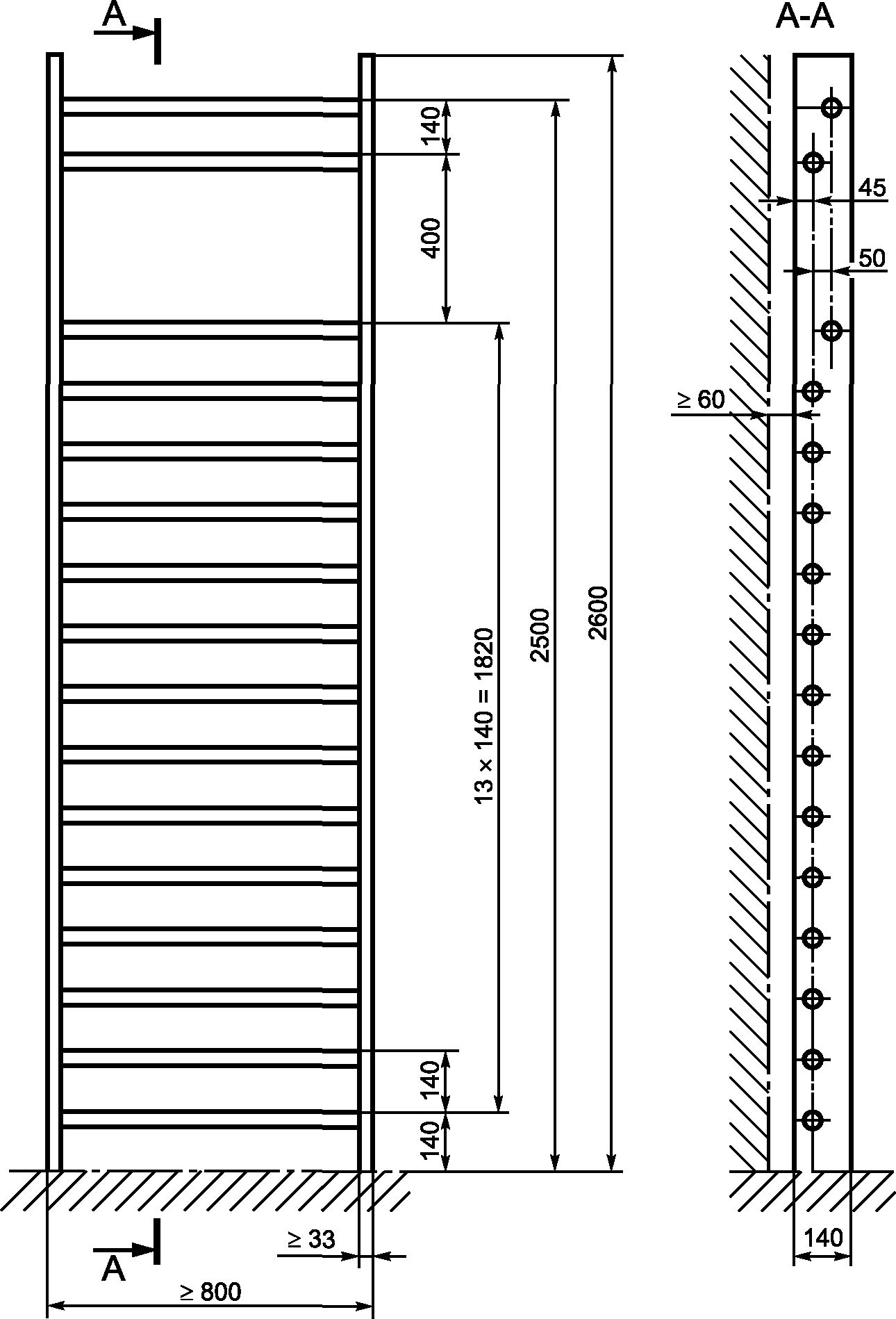

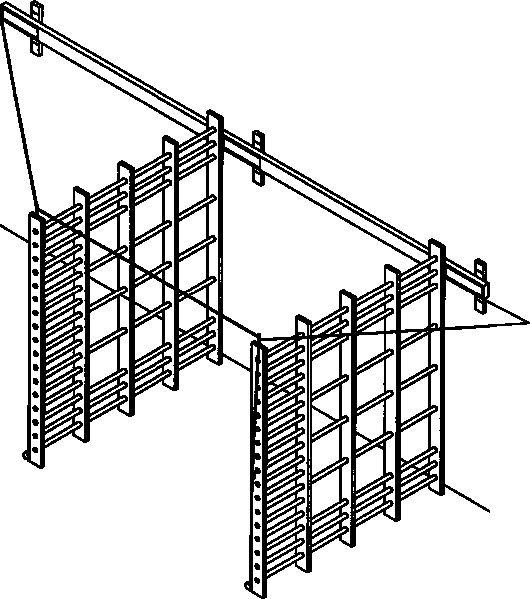

![]() Рисунок 1 - Пример шведской стенки
![]() 1 - перекладина; 2 - стойка

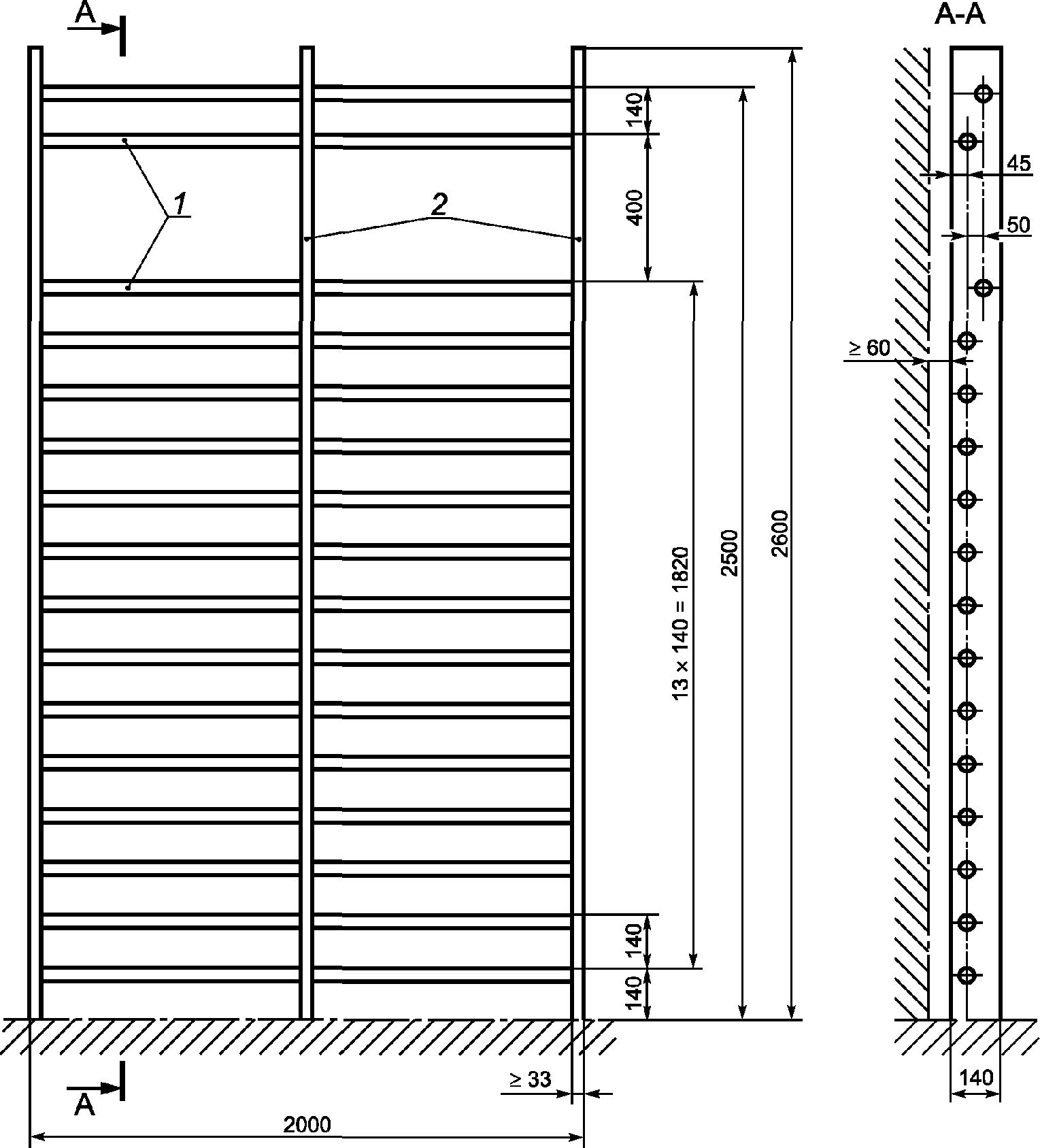

Рисунок 2 - Пример многосекционной шведской стенки

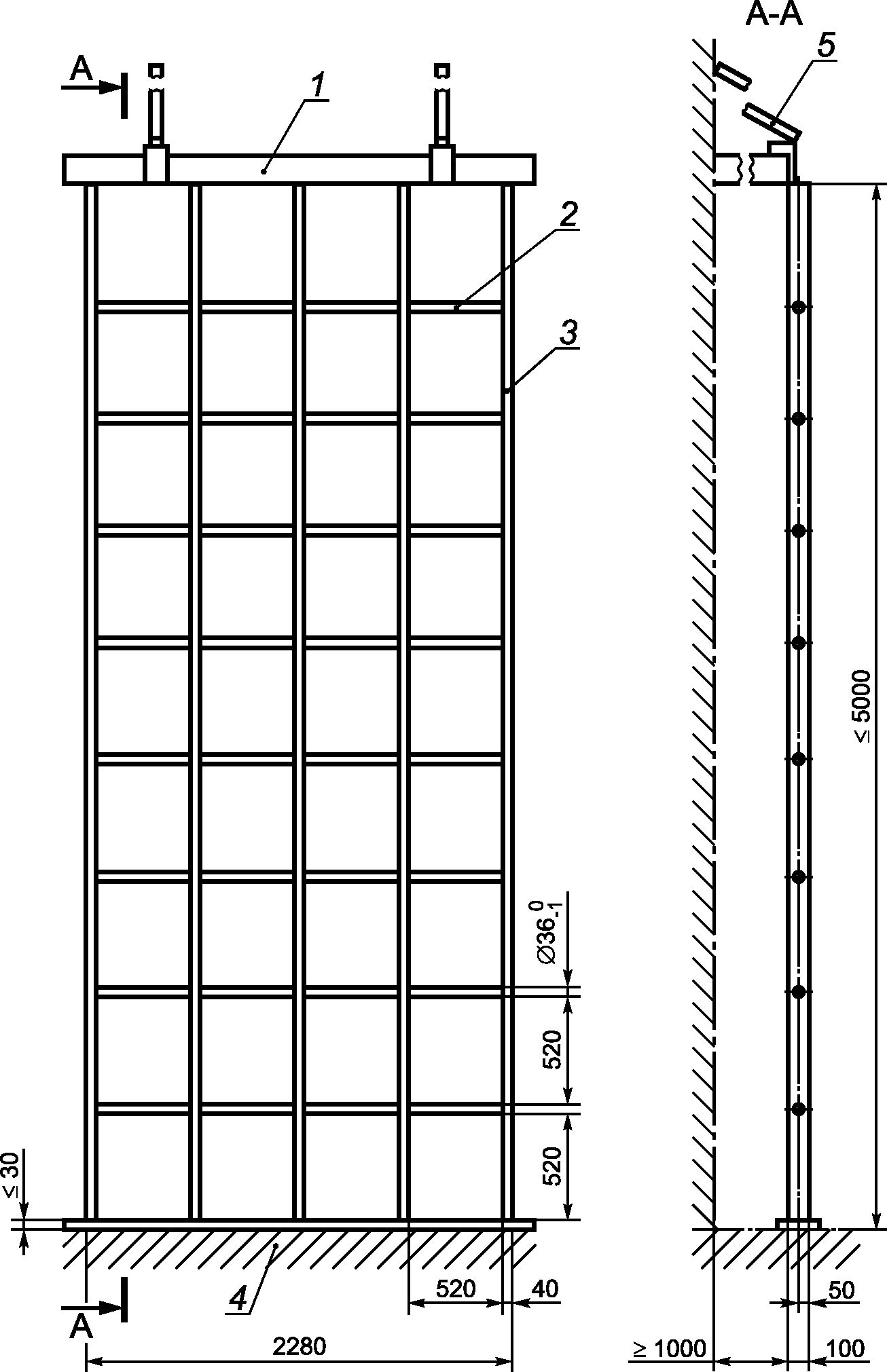

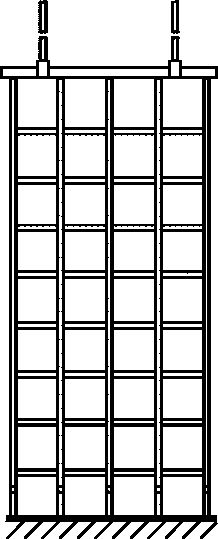

![]() 1 - поперечина; 2 - перекладина; 3 - стойка; 4 - плита
настила; 5 - кронштейн
3.3 Размеры поперечного сечения перекладин
Размеры поперечного сечения перекладин гимнастического оборудования для лазания приведены на рисунке 4.

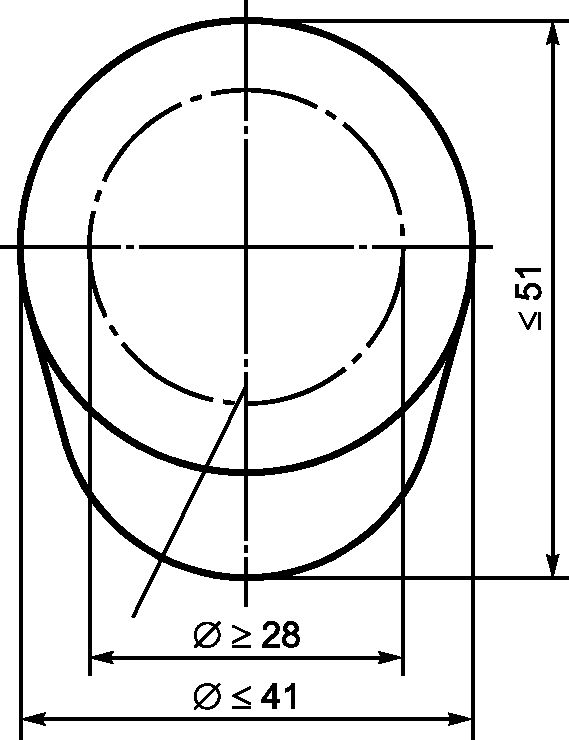

![]() Рисунок 4 - Размеры поперечного сечения перекладин
гимнастического оборудования для лазания
3.4.1 Конструкция оборудования для лазания должна соответствовать требованиям безопасности ГОСТ Р 56446.
3.4.2 Расстояние между опорами
Расстояние между опорами шведских стенок должно быть не менее (800 +/- 1) мм, решетчатых лестниц и каркасных конструкций - не менее (500 +/- 1) мм.
3.4.3 Высота расположения верхней перекладины
Верхняя перекладина шведских стенок должна быть расположена на высоте не более 3000 мм, решетчатых лестниц и каркасных конструкций - не более 5000 мм.
3.4.4 Перекладины должны быть жестко закреплены.
3.4.5 Для сборки элементов оборудования не допускается применение гвоздей и шурупов.
3.4.6 Прочность перекладин и опор
При испытаниях на прочность перекладин и опор по приложению А после снятия нагрузки на конструкции оборудования не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
3.4.7 Прочность соединений
При испытаниях на прочность соединений перекладин и опор по приложению Б перекладина не должна подавать признаков вращения.
3.4.8 Прочность установки оборудования
При испытаниях на прочность установки оборудования по приложению В конструкция не должна отклоняться от вертикали.
4.1 Для проверки гимнастического оборудования для лазания на соответствие требованиям безопасности, установленным в 3.4, применяют визуальные, органолептические и инструментальные методы.
4.2 Оценка прочности перекладин и опор - по приложению А.
4.3 Оценка прочности соединений перекладин и опор - по приложению Б.
4.4 Оценка прочности установки оборудования - по приложению В.
4.5 По результатам испытаний оформляют отчет или протокол.
(обязательное)
А.1 Сущность метода
При испытаниях конструкции на прочность к середине конструкции прикладывают сосредоточенную вертикальную нагрузку (1700 +/- 50) Н в течение (300 +/- 10) с.
После снятия нагрузки на конструкции не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
А.2 Устройство нагружения
Устройство нагружения должно обеспечивать сосредоточенную вертикальную нагрузку (1700 +/- 50) Н, прикладываемую к середине конструкции.
Схема приложения нагрузки представлена на рисунке А.1.

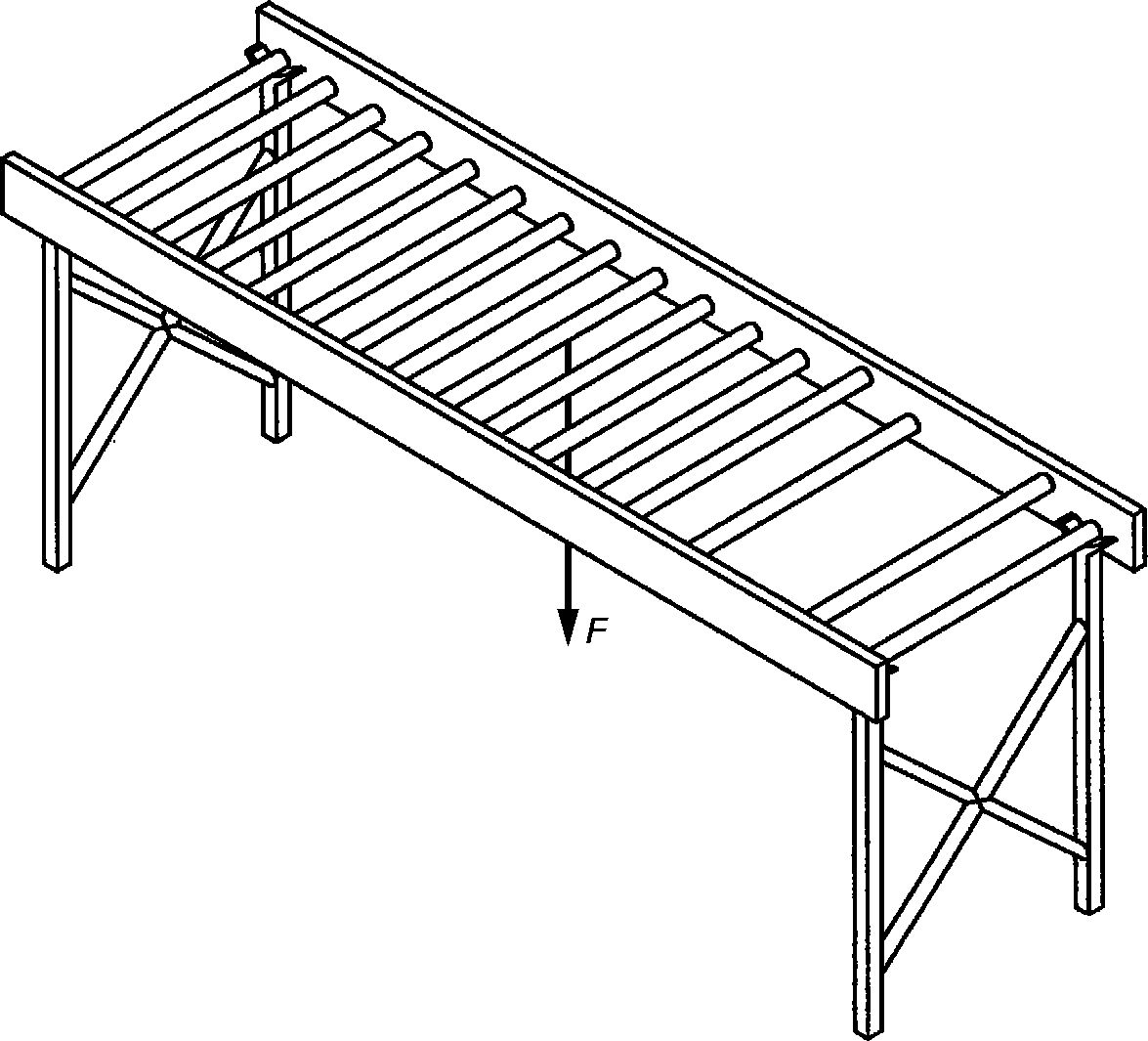

![]() Рисунок А.1 - Схема приложения нагрузки
А.3 Процедура
Прикладывают вертикальную сосредоточенную нагрузку F (1700 +/- 50) Н к середине конструкции и выдерживают в течение (300 +/- 10) с.
После снятия нагрузки конструкцию осматривают. На конструкции не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
(обязательное)
Б.1 Сущность метода
При испытаниях конструкции на прочность к середине перекладины прикладывают вращающуюся сосредоточенную нагрузку (50 +/- 2) Н/м в течение (300 +/- 10) с.
Во время проведения испытаний регистрируют наличие вращения перекладины.
После испытаний на перекладине и испытуемой конструкции не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
Б.2 Устройство нагружения
Устройство нагружения должно обеспечивать вращающуюся сосредоточенную нагрузку (50 +/- 2) Н/м.
Б.3 Процедура
Прикладывают вращающуюся сосредоточенную нагрузку F (50 +/- 2) Н/м к середине конструкции и выдерживают в течение (300 +/- 10) с.
Во время проведения испытаний регистрируют наличие вращения перекладины.
После снятия нагрузки осматривают перекладину и испытуемую конструкцию. На перекладине и испытуемой конструкции не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
(обязательное)
В.1 Сущность метода
При испытаниях конструкции на прочность установки к середине верхней и нижней перекладин по очереди прикладывают горизонтальную сосредоточенную нагрузку (900 +/- 50) Н в течение (300 +/- 10) с. Регистрируют отклонение конструкции от вертикали.
После испытаний на конструкции оборудования не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
В.2 Устройство нагружения
Устройство нагружения должно обеспечивать сосредоточенную горизонтальную нагрузку (900 +/- 50) Н, прикладываемую к середине верхней и нижней перекладин поочередно.
Схема приложения нагрузки представлена на рисунке В.1.

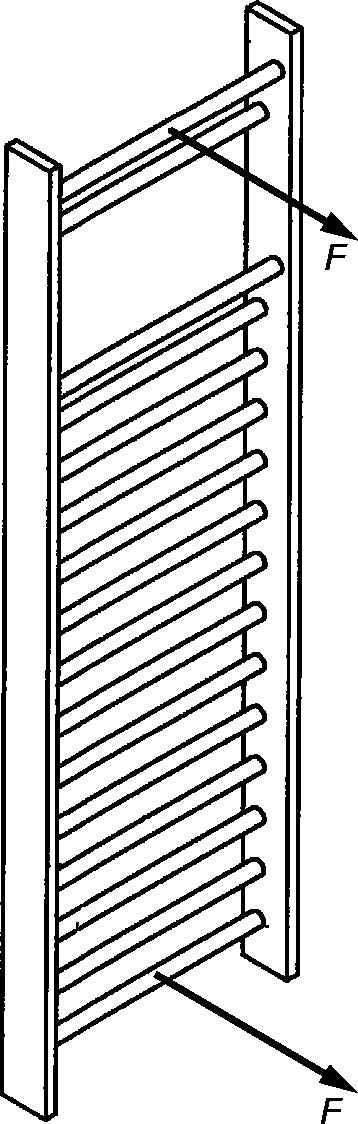

![]() Рисунок В.1 - Схема приложения нагрузки
В.3 Процедура
Прикладывают горизонтальную сосредоточенную нагрузку F (900 +/- 50) Н к середине верхней и нижней перекладин по очереди и выдерживают в течение (300 +/- 10) с.
Во время проведения испытаний регистрируют отклонение конструкции от вертикали.
После снятия нагрузки осматривают конструкцию. На конструкции не должно быть повреждений, в т.ч. трещин, поломок, чрезмерных остаточных деформаций, ослабления соединений и связей.
