"ГОСТ Р ИСО/ТС 10303-1639-2014. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1639. Прикладной модуль. Трехмерная модель электронного блока с кабельным компонентом"
(утв. и введен в действие Приказом Росстандарта от 17.11.2014 N 1608-ст)

1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Консультационно-внедренческая фирма в области международной стандартизации и сертификации "Фирма "ИНТЕРСТАНДАРТ" на основе собственного перевода на русский язык англоязычной версии документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 ноября 2014 г. N 1608-ст

4 Настоящий стандарт идентичен международному документу ISO/TS 10303-1639:2010 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1639. Прикладной модуль. Трехмерная модель электронного блока с кабельным компонентом" (ISO/TS 10303-1639:2010 "Industrial automation systems and integration - Product data representation and exchange - Part 1639: Application module: Assembly module with cable component 3D", IDT).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 ПЕРЕИЗДАНИЕ. Январь 2019 г.

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

В настоящем стандарте специфицирован прикладной модуль, используемый для представления электронных блоков, в которых по меньшей мере один из компонентов является кабелем. Представленные данные включают информацию, относящуюся к соединению кабеля с другими элементами электронного узла. Рассматриваются трехмерные свойства.

Во второе издание настоящего стандарта включены изменения первого издания, перечисленные ниже.

Были удалены следующие декларации модели ИММ на языке EXPRESS и спецификации импорта:

- USE FROM Curve_swept_solid_arm.

Также для отражения изменений в ИММ и для обеспечения совместимости со сделанными изменениями были внесены изменения в спецификацию отображения, EXPRESS-схему ИММ и EXPRESS-G диаграммы.

В настоящем модуле представлены средства для представления информации, необходимой для описания различных точек зрения на то, как соединяются вместе компоненты при создании электронного узла. В настоящем модуле дается определение информации, необходимой для описания материалов, используемых при создании физических соединительных элементов и типовых форм этих элементов. В настоящем модуле представлен механизм для того, чтобы конструкторские организации могли выражать явные утверждения о подробностях соединений, создаваемых в физической конструкции. Представление осуществляется в трехмерном контексте. Представлены предопределенные классы форм линейного вытягивания и манхеттенских форм. Может также использоваться внешняя классификация форм. Представлены средства для представления предопределенных и внешне определенных целей, связанных с моделью электронного узла.

В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.

В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.

В разделе 4 определены информационные требования прикладной предметной области на основе принятой в ней терминологии. В приложении C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".

Двойные кавычки ("...") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Трехмерная модель электронного блока с кабельным компонентом". В область применения настоящего стандарта входят:

- конструкция электронного узла;

- трехмерная модель конструкции электронного узла;

- конструкция электронного блока, в котором используются соединители;

- конструкция электронного блока, в котором используются кабели;

- положения, входящие в область применения прикладного модуля ISO/TS 10303-1644 "Электронный блок с кабельным компонентом";

- положения, входящие в область применения прикладного модуля ISO/TS 10303-1725 "Трехмерное представление конструкции физического узла".

В область применения настоящего стандарта не входят:

- определение конструкции кабеля;

- конструкция межсоединений.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):

ISO/IEC 8824-1:1998 <1>, Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation (Информационные технологии. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации)

--------------------------------

<1> Заменен на ISO/IEC 8824-1:2015.

ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы)

ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS)

ISO 10303-21:2002 <1>, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена)

--------------------------------

<1> Заменен на ISO 10303-21:2016.

ISO 10303-202:1996 <2>, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладной протокол. Ассоциативные чертежи)

--------------------------------

<2> Заменен на ISO 10303-242:2014.

ISO/TS 10303-1001:2004 <3>, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида)

--------------------------------

<3> Заменен на ISO/TS 10303-1001:2018.

ISO/TS 10303-1017, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Обозначение изделия)

ISO/TS 10303-1644, Industrial automation systems and integration - Product data representation and exchange - Part 1644: Application module: Assembly module with cable component (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1644. Прикладной модуль. Электронный блок с кабельным компонентом)

ISO/TS 10303-1725, Industrial automation systems and integration - Product data representation and exchange - Part 1725: Application module: Physical unit 3D design view (Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1725. Прикладной модуль. Трехмерное представление конструкции физического узла)

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной объект (application object);

- прикладной протокол; ПП (application protocol; AP);

- прикладная эталонная модель; ПЭМ (application reference model; ARM);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data).

В настоящем стандарте применен следующий термин:

- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC).

В настоящем стандарте применены следующие термины:

- прикладной модуль; ПМ (application module; AM);

- интерпретированная модель модуля; ИММ (module interpreted model; MIM).

В настоящем стандарте применен следующий термин:

- общие ресурсы (common resources).

В настоящем стандарте применены следующие сокращения:

В настоящем разделе определены информационные требования к прикладному модулю "Трехмерная модель электронного блока с кабельным компонентом", представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований приведено в приложении C.

2 Спецификация отображения определена в 5.1. Она показывает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ прикладного модуля, описанного в настоящем стандарте.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Assembly_module_with_cable_component_3d_arm. В нем определены необходимые внешние ссылки.

EXPRESS-спецификация:

Ниже представлены интерфейсные операторы языка EXPRESS, посредством которых задаются элементы, импортированные из прикладных эталонных моделей других прикладных модулей.

EXPRESS-спецификация:

Примечания

1 Схемы, ссылки на которые даны выше, можно найти в следующих документах комплекса ИСО 10303:

2 Графическое представление данных схем приведено на рисунках C.1 и C.2, приложение C.

В настоящем подразделе определены объекты ПЭМ рассматриваемого прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области, и содержит атрибуты для представления объекта. Далее приведены объекты ПЭМ и их определения.

Объект Routed_cable_component_Sub_model_placement_3d_shape_model является подтипом объекта Assembly_component_3d_shape_model. Объект Routed_cable_component_3d_shape_model представляет трехмерную модель кабельного компонента, представленного объектом Cable_component. Посредством объекта Sub_model_placement_3d должно только задаваться пространственное положение соединителей, на которые ссылается атрибут shape_characterized_component и которые входят в представленную объектом Cable_usage_view модель, описывающую использование кабельного компонента. Общие длины дуг кривых и дуг сегментов не должны различаться, и направления концов кривых или сегментов относительно соединителей, т.е. их геометрические отношения, не должны меняться. Учет этих ограничений обеспечивается посредством применения связанных с атрибутом junction_placement объектов Axis_placement_3d, которые содержат информацию как о положении, так и о направлении.

EXPRESS-спецификация:

Определения атрибутов

cable_path_shape - задает объект Curve_swept_solid, играющий роль атрибута cable_path_shape объекта Routed_cable_component_3d_shape_model. Один объект Routed_cable_component_3d_shape_model должен ссылаться на один или более объектов Curve_swept_solid;

connector_placement - задает объект Sub_model_placement_3d, играющий роль атрибута connector_placement объекта Routed_cable_component_3d_shape_model. Один объект Routed_cable_component_3d_shape_model должен ссылаться на один или более объектов Sub_model_placement_3d;

junction_placement - задает объект Geometric_model_element_relationship, играющий роль атрибута junction_placement объекта Routed_cable_component_3d_shape_model. Атрибут junction_placement задает набор отношений между объектом Axis_placement_3d, представляющим привязочную систему координат модели с точки зрения использования, и соответствующим объектом Axis_placement_3d, на который ссылается объект Routed_cable_component_3d_shape_model. Эти отношения задают связи между конечными точками представляющих кабель сегментов трехмерных твердых тел. В частности, когда используется представляющий твердое тело заметания по кривой объект Curve_swept_solid, каждая из представленных объектом Axis_placement_3d систем координат задает направляющую в начальной точке сегмента твердого тела. С одним объектом Routed_cable_component_3d_shape_model может быть связано более одного объекта Geometric_model_element_relationship. Связываемые посредством объекта Detailed_geometric_model_element_relationship элементы, на которые ссылается атрибут junction_placement, должны быть только объектами Axis_placement_3d. В атрибуте junction_placement должны содержаться элементы для каждой конечной точки каждого сегмента в модели с точки зрения использования, которую желательно соотнести с конечной точкой сегмента конструкторской модели. Задавать значение этого атрибута необязательно.

Примечание - Поскольку связанные объекты - это объекты типа Axis_placement_3d, для преобразования из исходной системы координат в целевую матрицу преобразований не требуется;

shape_characterized_component - задает объект Cable_component, играющий роль атрибута shape_characterized_component объекта Routed_cable_component_3d_shape_model. С одним объектом Routed_cable_component_3d_shape_model должен быть связан строго один объект Cable_component, представляющий кабельный компонент.

Формальное положение

WR1. Атрибуту description не должно присваиваться значение.

Объект Sub_model_placement_3d представляет положение корпусного соединителя, входящего в модель, описывающую форму кабеля, в модели, описывающей использование кабельного компонента, представленной объектом Routed_cable_component_2d_shape_model или Routed_cable_component_3d_shape_model. Размерность системы координат, представленной объектом Sub_model_placement_3d, должна быть равна размерности геометрического контекста, в котором размещается форма. Размерность модели, представленной объектом sub_model, должна равняться размерности объектов, задающих местоположение. Местоположение задается в контексте модели, описывающей устройство кабельного компонента.

EXPRESS-спецификация:

Определения атрибутов

placement - задает объект Axis_placement_3d, играющий роль атрибута placement объекта Sub_model_placement_3d;

sub_model - задает объект Component_3d_location, играющий роль атрибута sub_model объекта Sub_model_placement_3d. Объект, играющий роль атрибута sub_model, представляет систему координат, размещаемую в контексте модели, описывающей использование кабельного компонента.

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из их атрибутов и любое ограничение на подтипы, определенное в 5.2 либо импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).

Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждая спецификация содержит не более пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы, либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут <наименование атрибута>)", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представляется в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING.

Секция "Правила" содержит наименования одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1.1 Связь объекта Routed_cable_component_3d_shape_model с объектом Cable_component, представляющим атрибут shape_characterized_component

5.1.1.2 Связь объекта Routed_cable_component_3d_shape_model с объектом Curve_swept_solid, представляющим атрибут cable_path_shape

5.1.1.3 Связь объекта Routed_cable_component_3d_shape_model с объектом Geometric_model_element_relationship, представляющим атрибут junction_placement

5.1.1.4 Связь объекта Routed_cable_component_3d_shape_model с объектом Sub_model_placement_3d, представляющим атрибут connector_placement

5.1.2.1 Связь объекта Sub_model_placement_3d с объектом Component_3d_location, представляющим атрибут sub_model

5.1.2.2 Связь объекта Sub_model_placement_3d с объектом Axis_placement_3d, представляющим атрибут placement

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель прикладного модуля "Трехмерная модель электронного блока с кабельным компонентом", а также определены модификации, которые применяются к конструкциям, импортированным из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, необходимо применять следующие ограничения:

- использование объекта супертипа не дает права применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;

- использование выбираемого типа SELECT не дает права применять любой из перечисленных в нем типов, пока этот тип не будет также импортирован в схему ИММ.

EXPRESS-спецификация:

Примечания

1 Схему, ссылка на которую дана выше, можно найти в следующих стандартах или документах комплекса ИСО 10303:

2 Графическое представление данной схемы приведено на рисунке D.1, приложение D.

Наименования объектов определены в 5.2 и в других стандартах и документах, перечисленных в разделе 2.

Требования к использованию сокращенных наименований содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Assembly_module_with_cable_component_3d_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1639) version(2) schema(1) assembly-module-with-cable-component-3d-arm(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Assembly_module_with_cable_component_3d_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1639) version(2) schema(1) assembly-module-with-cable-component-3d-mim(2)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

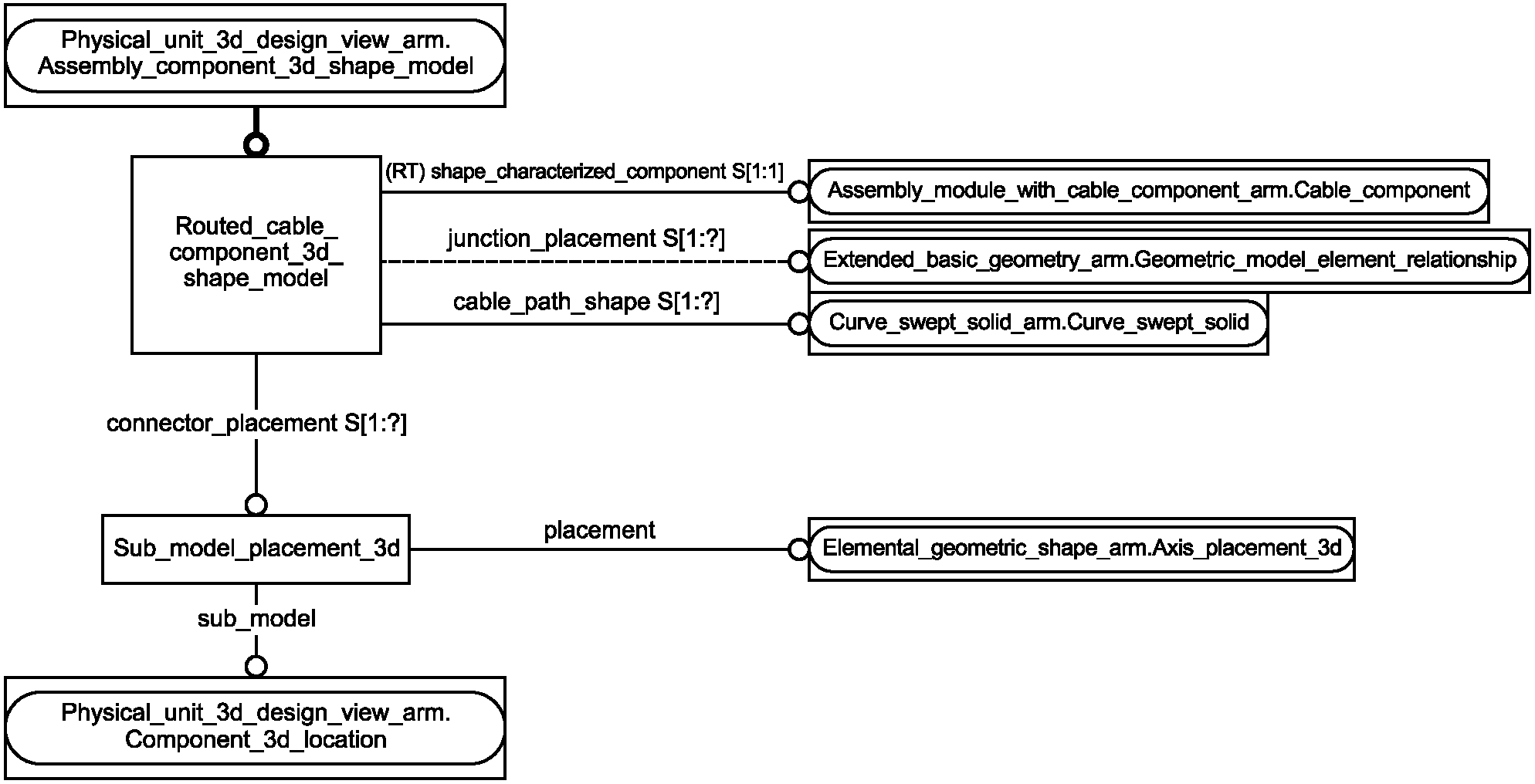

Диаграммы на рисунках C.1 и C.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схем не отображает в схемы ПЭМ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

Диаграмма на рисунке D.1 получена из сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем приложении приведены два различных представления ИММ для рассматриваемого прикладного модуля:

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ рассматриваемого прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба эти представления являются неполными. Представление на уровне схемы не отображает в схемы ИММ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

В данном приложении приведены ссылки на сайты, на которых представлены листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах представлены листинги всех EXPRESS-схем, установленных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и могут быть получены по следующим адресам URL:

- сокращенные наименования: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/;

- EXPRESS: /template/go.php?url=https://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК184/ПК4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.
