Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена нейтральными файлами, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

В настоящем стандарте специфицирован прикладной модуль для представления информации, необходимой для описания способа, которым обеспечивается электрический или функциональный интерфейс электронного узла с электронным узлом на следующем более высоком уровне.

Могут быть заданы ограничения сигналов, связанных с выводами соединительных разъемов.

Обеспечивается обозначение выводов соединений. В настоящем модуле содержится определение информации, необходимой для описания физического уровня операционного протокола и связи сигналов протокола с выводами разъема используемого изделия. Предоставлено обеспечение функционального описания адаптеров связи, коммуникационных разъемов или элементов коммуникационной среды.

Во второе издание настоящего стандарта включены нижеперечисленные изменения первого издания.

Были удалены следующие декларации модели ПЭМ на языке EXPRESS и спецификации импорта:

- USE FROM Packaged_part_black_box_model_arm.

В дополнение к этому в целях отражения изменений и для совместимости с изменениями ПЭМ, были внесены изменения в спецификацию отображения, схему ИММ и EXPRESS-G диаграммы.

В разделе 1 настоящего стандарта определены область применения данного прикладного модуля, его функциональность и используемые данные.

В разделе 3 приведены термины, примененные в настоящем стандарте, а также в других стандартах комплекса ИСО 10303.

В разделе 4 определены информационные требования к прикладной предметной области на основе принятой в ней терминологии. C дано графическое представление информационных требований, именуемое прикладной эталонной моделью (ПЭМ). Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, специфицирует интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в Приложении D.

Имя типа данных в языке EXPRESS может использоваться либо для ссылки на сам тип данных, либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включается фраза "объектный тип данных" либо "экземпляр(ы) данных типа".

Двойные кавычки ("....") означают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Требования к функциональному интерфейсу электронного узла".

В область применения настоящего стандарта входят:

- наименования сигналов выводов электронного блока;

- определение физического уровня протокола;

- внешнее функциональное описание разъема или элементов коммуникационной среды, упоминаемых в определении протокола;

- положения, входящие в область применения прикладного модуля ИСО/ТС 10303-1602 Altered part.

В область применения настоящего стандарта не входят:

- геометрическая информация о выводах электронного блока;

- конструкция электронного блока.

В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты (для датированных ссылок следует использовать указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки):

ИСО/МЭК 8824-1:1998 <1> Информационные технологии. Взаимосвязь открытых систем. Абстрактная синтаксическая нотация версии один (АСН.1). Часть 1. Спецификация основной нотации (ISO/IEC 8824-1:2002, Information technology - Abstract Syntax Notation One (ASN.1): - Part 1: Specification of basic notation)

--------------------------------

<1> Отменен. Действует ИСО/МЭК 8824-1:2008.

ИСО 10303-1:1994 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1:1994, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11:2004 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11:2004, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-21:2002 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 21. Методы реализации. Кодирование открытым текстом структуры обмена (ISO 10303-21:2002, Industrial automation systems and integration - Product data representation and exchange - Part 21: Implementation methods: Clear text encoding of the exchange structure)

ИСО 10303-202:1996 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 202. Прикладные протоколы. Ассоциативные чертежи (ISO 10303-202:1996, Industrial automation systems and integration - Product data representation and exchange - Part 202: Application protocol: Associative draughting)

ИСО/ТС 10303-1001:2004 <2> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1001. Прикладной модуль. Присваивание внешнего вида (ISO/TS 10303-1001:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1001: Application module: Appearance assignment)

--------------------------------

<2> Отменен. Действует ИСО/ТС 10303-1001:2010.

ИСО/ТС 10303-1017:2004 <3> Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1017. Прикладной модуль. Идентификация изделия (ISO/TS 10303-1017:2004, Industrial automation systems and integration - Product data representation and exchange - Part 1017: Application module: Product identification)

--------------------------------

<3> Отменен. Действует ИСО/ТС 10303-1017:2010.

ИСО/ТС 10303-1602 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1602. Прикладной модуль. Подготовленный компонент (ISO/TS 10303-1602, Industrial automation systems and integration - Product data representation and exchange - Part 1602: Application module: Altered part)

ИСО/ТС 10303-1747 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1747. Прикладной модуль. Документ спецификации (ISO/TS 10303-1747, Industrial automation systems and integration - Product data representation and exchange - Part 1747: Application module: Specification document)

3.1. Термины, определенные в ИСО 10303-1

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладной объект (application object);

- прикладной протокол; ПП (application protocol; AP);

- прикладная эталонная модель; ПЭМ (application reference model; ARM);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data).

3.2. Термин, определенный в ИСО 10303-202

В настоящем стандарте применен следующий термин:

- прикладная интерпретированная конструкция; ПИК (application interpreted construct; AIC).

3.3. Термины, определенные в ИСО/ТС 10303-1001

В настоящем стандарте применены следующие термины:

- прикладной модуль; ПМ (application module; AM);

- интерпретированная модель модуля; ИММ (module interpreted model; MIM).

3.4. Термин, определенный в ИСО/ТС 10303-1017

В настоящем стандарте применен следующий термин:

- общие ресурсы (common resources).

3.5. Сокращения

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль;

ПЭМ - прикладная эталонная модель;

ИММ - интерпретированная модель модуля;

URL - унифицированный указатель информационного ресурса.

В настоящем разделе определены информационные требования к прикладному модулю "Требования к функциональному интерфейсу электронного узла", которые представлены в виде ПЭМ.

Примечания.

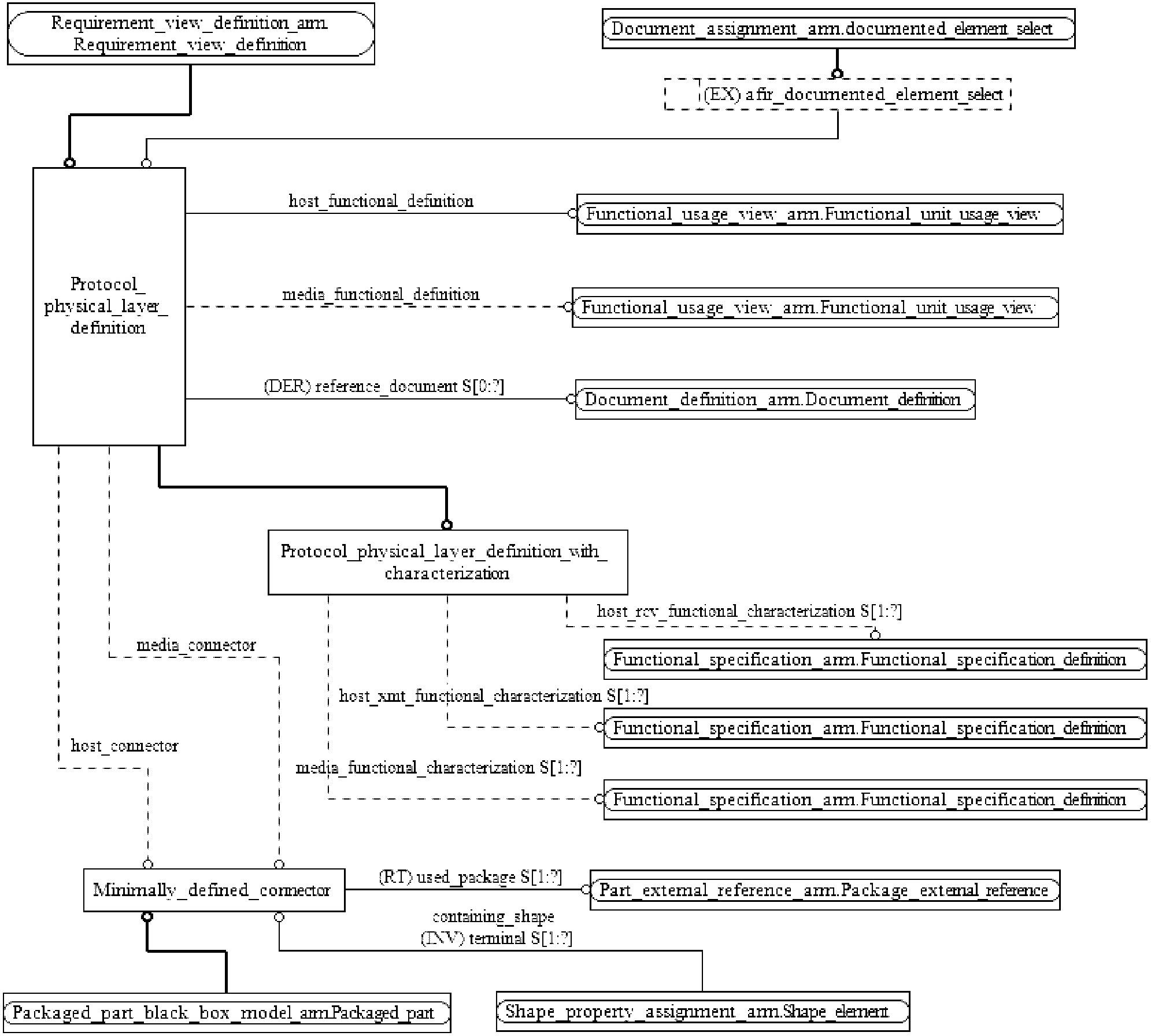

1. Графическое представление информационных требований представлено в Приложении C.

2. Спецификация отображения определена в 5.1. Она показывает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ прикладного модуля, описанного в настоящем стандарте.

Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Assembly_functional_interface_requirement_arm.

EXPRESS-спецификация:

4.1. Прикладные эталонные модели, необходимые для прикладного модуля

Ниже представлены интерфейсные операторы языка EXPRESS, посредством которых задаются элементы, импортируемые из прикладных эталонных моделей других прикладных модулей.

EXPRESS-спецификация:

Примечания.

1. Схемы, ссылки на которые даны выше, можно найти в следующих документах комплекса ИСО 10303:

Altered_part_arm - ИСО/ТС 10303-1602;

Specification_document_arm - ИСО/ТС 10303-1747.

2. Графическое представление данных схем приведено на рисунках C.1 и C.2, Приложение C.

4.2. Определение типа данных ПЭМ

В данном подразделе приведен определенный в ПЭМ тип данных рассматриваемого прикладного модуля.

4.2.1. Тип данных afir_documented_element_select

Тип данных afir_documented_element_select является расширением типа данных documented_element_select. В настоящем типе данных к списку альтернативных типов данных добавлен тип данных Protocol_physical_layer_definition.

Примечание. В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.

EXPRESS-спецификация:

4.3. Определение объекта ПЭМ

В настоящем подразделе определен объект ПЭМ рассматриваемого прикладного модуля. Каждый объект ПЭМ является простейшим неделимым элементом, который моделирует уникальное понятие прикладной области, и содержит атрибуты для представления объекта. Ниже приведен объект ПЭМ и его определение.

4.3.1. Объект Alternate_part_relationship

Объект Minimally_defined_connector является таким подтипом представляющего корпусной компонент объекта Packaged_part, который представляет соединение, функциональные возможности которого определяются коммуникационным протоколом. Протоколом определяются наименования сигналов для каждого из выводов соединения, а также может задаваться сопротивление и другие электрические характеристики. Поскольку посредством объекта Minimally_defined_connector обозначаются только интерфейсные выводы, этот объект не содержит информации, достаточной для использования соединения в конструкции.

Примечание. Одним из способов использования объекта Minimally_defined_connector является представление ссылки на протокол обмена данными.

EXPRESS-спецификация:

Определения атрибутов

used_package - задает объект Package_external_reference, играющий роль атрибута used_package объекта Minimally_defined_connector. Объект Minimally_defined_connector должен быть связан с одним или более объектом Package_external_reference;

terminal - задает обратное отношение, устанавливающее, что существование объекта Minimally_defined_connector зависит от существования объекта Shape_element, для которого объект Minimally_defined_connector играет роль атрибута containing_shape. С экземпляром объекта Minimally_defined_connector должен быть связан один или более экземпляров объекта Shape_element.

Формальные положения

WR1. Наследуемый от супертипа Packaged_part настоящего объекта агрегатный атрибут access_mechanisms не должен содержать ни одного элемента.

WR2. Наследуемый от супертипа Packaged_part настоящего объекта атрибут implemented_function не должен иметь значения.

WR3. Экземпляр объекта Minimally_defined_connector не должен быть также и экземпляром объекта Altered_packaged_part.

4.3.2. Объект Protocol_physical_layer_definition

Объект Protocol_physical_layer_definition является подтипом объекта Requirement_view_definition. Объект Protocol_physical_layer_definition представляет описание информации, необходимой для задания требований интерфейса протокола обмена самого нижнего уровня или иначе технического протокола. На спецификацию протокола ссылается атрибут документации, наследуемый от прикладного объекта Product_view_definition. Объект Protocol_physical_layer_definition содержит ссылки на минимальную информацию о коммутируемых соединениях, названия основных функций приема-передачи и их функциональные характеристики. Функциональные определения должны использоваться для обозначения наименований сигналов, если это необходимо, поскольку общим подходом для протоколов является отсутствие определения разъемов. Если в протоколе определен разъем и наименования сигналов для него, то функциональные определения выводов отображаются в наименованиях сигналов выводов разъема более высокого уровня с помощью одного или более объектов Functional_usage_view_to_part_terminal_assignment. Объект, играющий роль атрибута media_connector, может представлять разъем или антенну. Когда соединены соответствующие выводы элементов электронного узла, представленных объектами, играющими роли атрибутов host_connector и media_connector, эти элементы образуют соединяемую пару. Если в протоколе не определен разъем или если выбран нестандартный разъем, то для задания специфичного для изделия отображения протокола могут использоваться объекты Protocol_requirement_allocation_to_part_terminal.

Примечание. Объект Protocol_physical_layer_definition используется для обеспечения проверки модели изделия на соответствие физическим и функциональным требованиям, накладываемым определениями протокола. Для задания требования объект Protocol_physical_layer_definition ссылается объект Interface_requirement. Функциональные требования в настоящем стандарте задавать не обязательно.

Примеры

1 - Физический уровень, состоящий из элементов, соответствующих RS 232, будет представлен основным функциональным узлом, промежуточным функциональным узлом, основным соединением, промежуточным соединением и объектами Functional_usage_view_to_part_terminal_assignment для выполнения отображения функциональных параметров в физические. Если желательны подробные функциональные характеристики среды передачи, то объекты, описывающие промежуточные функциональные узлы, ссылаются на объекты Analytical_model_application.

2 - Конструкторская группа, реализующая для электронного узла интерфейс ARINC 429, создаст один экземпляр объекта Protocol_physical_layer_definition и столько экземпляров объекта Protocol_requirement_allocation_to_part_terminal, сколько необходимо для задания связи каждого контакта разъема (объект Assembly_module_terminal) с наименованием сигналов (атрибут signal_name объекта Functional_unit_usage_view_terminal_definition) для каждого использования протокола в узле.

EXPRESS-спецификация:

Определения атрибутов

host_connector - задает объект Minimally_defined_connector, играющий роль атрибута host_connector объекта Protocol_physical_layer_definition. Присваивать значение этому атрибуту не обязательно;

host_functional_definition - задает объект Functional_unit_usage_view, играющий роль атрибута host_functional_definition объекта Protocol_physical_layer_definition;

media_connector - задает объект Minimally_defined_connector, играющий роль атрибута media_connector объекта Protocol_physical_layer_definition. Присваивать значение этому атрибуту не обязательно;

media_functional_definition - задает объект Minimally_defined_connector, играющий роль атрибута media_functional_definition объекта Protocol_physical_layer_definition. Присваивать значение этому атрибуту не обязательно;

reference_document - задает объект Document_definition, играющий роль атрибута reference_document объекта Protocol_physical_layer_definition. Атрибут reference_document должен иметь значение.

Формальные положения

WR1. Атрибут reference_document должен иметь значение и содержать одну ссылку.

WR2. По меньшей мере, одному из атрибутов host_functional_definition, media_functional_definition должно быть задано значение.

4.3.3. Объект Protocol_physical_layer_definition_with_characterization

Объект Protocol_physical_layer_definition_with_characterization является подтипом объекта Protocol_physical_layer_definition. Объект Protocol_physical_layer_definition_with_characterization обеспечивает расширение объекта Protocol_physical_layer_definition дополнительными функциональными спецификациями.

EXPRESS-спецификация:

Определения атрибутов

host_rcv_functional_characterization - задает объект Minimally_defined_connector, играющий роль атрибута host_rcv_functional_characterization объекта Protocol_physical_layer_definition_with_characterization. Присваивать значение этому атрибуту не обязательно;

host_xmt_functional_characterization - задает объект Functional_specification_definition, играющий роль атрибута host_xmt_functional_characterization объекта Protocol_physical_layer_definition_with_characterization. Присваивать значение этому атрибуту не обязательно;

media_functional_characterization - задает объект Functional_specification_definition, играющий роль атрибута media_functional_characterization объекта Protocol_physical_layer_definition_with_characterization. Присваивать значение этому атрибуту не обязательно.

Формальное положение

WR1. По меньшей мере, одному из атрибутов host_rcv_functional_characterization, host_xmt_functional_characterization и media_functional_characterization должно быть задано значение.

5.1. Спецификация отображения

В настоящем стандарте под термином "прикладной элемент" понимается любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "Элемент ИММ" означает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, а также любой из их атрибутов и любое ограничение на подтипы, определенное в 5.2 либо импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, которая определяет, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или более элементов ИММ (см. 5.2).

Спецификация отображения для каждого объекта ПЭМ определена ниже в отдельном пункте. Спецификация отображения атрибута объекта для ПЭМ описывается в подпункте пункта, содержащего спецификацию отображения этого объекта. Каждый такой подпункт содержит не более пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида: "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка> (представляющим атрибут <наименование атрибута>)", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" содержит в зависимости от рассматриваемого прикладного элемента следующие составляющие:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующих в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представляется в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Данная секция опускается, если в секции "Элемент ИММ" используются ключевые слова PATH или IDENTICAL MAPPING.

Секция "Правила" содержит наименования одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение на подтипы.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, созданного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

() - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{} - заключенный в фигурные скобки фрагмент ограничивает ссылочный путь для обеспечения соответствия информационному требованию;

<> - в угловые скобки заключают один или более необходимых ссылочных путей;

|| - между вертикальными линиями помещают объект супертипа;

-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка дается на любой элемент данной структуры;

[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка дается на n-й элемент данной структуры;

=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;

<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен списком выбора или значением;

\ - выражение для ссылочного пути продолжается на следующей строке;

* - один или более экземпляров взаимосвязанных объектных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;

-- - последующий текст является комментарием или ссылкой на раздел;

*> - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* - выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.1. Прикладной объект Document_assignment

Определение прикладного объекта Document_assignment дано в прикладном модуле "document_assignment". В настоящей секции с целью включения утверждений, определения которых даны в настоящем прикладном модуле, дается расширение отображения прикладного объекта Document_assignment.

5.1.1.1. Связь объекта Document_assignment с объектом Protocol_physical_layer_definition, представляющим атрибут is_assigned_to

#1: если экземпляр объекта Document_assignment не является экземпляром объекта Partial_document_assignment

#2: если экземпляр объекта Document_assignment является экземпляром объекта Partial_document_assignment

5.1.2. Прикладной объект Minimally_defined_connector

5.1.2.1. Связь объекта Minimally_defined_connector с объектом Package_external_reference, представляющим атрибут used_package

5.1.3. Прикладной объект Protocol_physical_layer_definition

5.1.3.1. Связь объекта Protocol_physical_layer_definition с объектом Functional_unit_usage_view, представляющим атрибут host_functional_definition

5.1.3.2. Связь объекта Protocol_physical_layer_definition с объектом Functional_unit_usage_view, представляющим атрибут media_functional_definition

5.1.3.3. Связь объекта Protocol_physical_layer_definition с объектом Minimally_defined_connector, представляющим атрибут host_connector

5.1.3.4. Связь объекта Protocol_physical_layer_definition с объектом Minimally_defined_connector, представляющим атрибут media_connector

5.1.4. Прикладной объект Protocol_physical_layer_definition_with_characterization

5.1.4.1. Связь объекта Protocol_physical_layer_definition_with_characterization с объектом Functional_specification_definition, представляющим атрибут host_rcv_functional_characterization

5.1.4.2. Связь объекта Protocol_physical_layer_definition_with_characterization с объектом Functional_specification_definition, представляющим атрибут host_xmt_functional_characterization

5.1.4.3. Связь объекта Protocol_physical_layer_definition_with_characterization с объектом Functional_specification_definition, представляющим атрибут media_functional_characterization

5.2. Сокращенный листинг интерпретированной модели прикладного модуля на языке EXPRESS

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В ней использованы элементы из общих ресурсов или из других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к настоящему стандарту.

В данном подразделе определена интерпретированная модель прикладного модуля "Требования к функциональному интерфейсу электронного узла", а также определены модификации, которые применяются к конструкциям, импортируемым из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, необходимо применять следующие ограничения:

- использование объекта супертипа не дает право применять любой из его подтипов, пока этот подтип не будет также импортирован в схему ИММ;

- использование выбираемого типа SELECT не дает право применять любой из перечисленных в нем типов, пока этот тип не будет также импортирован в схему ИММ.

EXPRESS-спецификация:

Примечания.

1. Схему, ссылка на которую дана выше, можно найти в следующих документах комплекса ИСО 10303:

Altered_part_mim - ИСО/ТС 10303-1602.

2. Графическое представление данных схем приведено на рисунках D.1 и D.2, Приложение D.

5.2.1. Определение типа данных ИММ

В настоящем пункте определен тип данных ИММ для прикладного модуля, рассматриваемого в настоящем стандарте.

5.2.1.1. Тип данных afir_document_reference_item

Тип данных afir_document_reference_item является расширением типа данных document_reference_item. В настоящем типе данных к списку альтернативных типов данных добавлен тип данных protocol_physical_layer_definition.

Примечание. В прикладных модулях, использующих конструкции настоящего прикладного модуля, список объектных типов данных может быть расширен.

EXPRESS-спецификация:

5.2.2. Определение объектов ИММ

В настоящем пункте определены объекты ИММ для прикладного модуля, рассматриваемого в настоящем стандарте.

5.2.2.1. Объект minimally_defined_connector

Объект minimally_defined_connector - это такой подтип объекта packaged_part, который реализует концепцию прикладного объекта ПЭМ Minimally_defined_connector.

EXPRESS-спецификация:

5.2.2.2. Объект protocol_physical_layer_definition

Объект protocol_physical_layer_definition - это такой подтип объекта product_definition, который реализует концепцию прикладного объекта ПЭМ Protocol_physical_layer_definition.

EXPRESS-спецификация:

5.2.2.3. Объект protocol_physical_layer_definition_with_characterization

Объект protocol_physical_layer_definition_with_characterization - это такой подтип объекта protocol_physical_layer_definition, который реализует концепцию прикладного объекта ПЭМ Protocol_physical_layer_definition_with_characterization.

EXPRESS-спецификация:

5.2.2.4. Объект protocol_requirement_allocation_to_part_terminal

Объект protocol_requirement_allocation_to_part_terminal - это такой подтип объекта requirement_assignment, который реализует концепцию прикладного объекта ПЭМ Protocol_requirement_allocation_to_part_terminal.

EXPRESS-спецификация:

Сокращенные наименования объектов, установленных в настоящем стандарте, приведены в таблице A.1.

Наименования объектов определены в 5.2 настоящего стандарта и в других стандартах и документах, перечисленных в разделе 2.

Требования к использованию сокращенных наименований содержатся в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Примечание. Наименования объектов на языке EXPRESS доступны в Интернете по адресу: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/.

B.1. Обозначение документа

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{iso standard 10303 part(1635) version(2)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2. Обозначение схем

B.2.1. Обозначение схемы Assembly_functional_interface_requirement_arm

Для однозначного обозначения в открытой информационной системе схеме Assembly_functional_interface_requirement_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1635) version(2) schema(1) assembly-functional-interface-requirement-arm(1)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

B.2.2. Обозначение схемы Assembly_functional_interface_requirement_mim

Для однозначного обозначения в открытой информационной системе схеме Assembly_functional_interface_requirement_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{iso standard 10303 part(1635) version(2) schema(1) assembly-functional-interface-requirement-mim(2)}

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 получены из сокращенного листинга ПЭМ на языке EXPRESS, приведенного в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем Приложении приведены два различных представления ПЭМ для рассматриваемого прикладного модуля:

- представление на уровне схемы отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ рассматриваемого прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание. Оба этих представления являются неполными. Представление на уровне схемы не отображает в схемы ПЭМ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

Диаграммы на рисунках D.1 и D.2 получены из сокращенного листинга ИММ на языке EXPRESS, приведенного в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В настоящем Приложении приведены два различных представления ИММ для рассматриваемого прикладного модуля:

- представление на уровне схемы отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ рассматриваемого прикладного модуля с помощью оператора USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ рассматриваемого прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание. Оба этих представления являются неполными. Представление на уровне схемы не отображает в схемы ПЭМ модули, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированные конструкции, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Описание EXPRESS-G установлено в ИСО 10303-11, приложение D.

В данном Приложении приведены ссылки на сайты, на которых находятся листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые даются ссылки в настоящем стандарте. На этих же сайтах находятся листинги всех EXPRESS-схем, установленных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги доступны в машинно-интерпретируемой форме (см. таблицу E.1) и могут быть получены по следующим адресам URL:

сокращенные наименования: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/;

EXPRESS: /template/go.php?url=https://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, необходимо обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК 184/ПК 4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание. Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

[1] Guidelines for the content of application modules, ISO TC 184/SC 4 N1685, 2004-02-27.
