"ГОСТ Р 56153-2014. Национальный стандарт Российской Федерации. Аналоговые радиостанции. Основные параметры. Технические требования"
(утв. и введен в действие Приказом Росстандарта от 08.10.2014 N 1281-ст)

1 РАЗРАБОТАН Федеральным государственным унитарным предприятием Ордена Трудового Красного Знамени научно-исследовательским институтом радио (ФГУП НИИР), Самарский филиал "Самарское отделение научно-исследовательского института радио" (Филиал ФГУП НИИР - СОНИИР)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 октября 2014 г. N 1281-ст

4 Настоящий стандарт разработан с учетом основных нормативных положений следующих стандартов Европейского института по стандартизации в области телекоммуникаций (ETSI): ЕТСИ ЕН 300 086-1 V1.4.1 (2010-06) "Электромагнитная совместимость и вопросы радиоспектра (ERM). Сухопутная подвижная служба. Радиооборудование с внутренним или внешним ВЧ-разъемом, предназначенное в первую очередь для аналоговой речи. Часть 1. Технические характеристики и методы измерения" [ETSI EN 300 086-1 V1.4.1 (2010-06) "Electromagnetic compatibility and Radio spectrum Matters (ERM); Land mobile service; Radio equipment with an internal or external RF connector intended primarily for analogue speech; Part 1: Technical characteristics and methods of measurement", NEQ]; ЕТСИ ЕН 300 113-1 V1.7.1 (2011-11) "Электромагнитная совместимость и вопросы радиоспектра (ERM). Сухопутная подвижная служба. Радиооборудование, предназначенное для передачи данных (и/или речи), использующее модуляцию с постоянной или непостоянной огибающей и имеющее антенный разъем. Часть 1. Технические характеристики и методы измерения" [ETSI EN 300 113-1 V1.7.1 (2011-11) "Electromagnetic compatibility and Radio spectrum Matters (ERM); Land mobile service; Radio equipment intended for the transmission of data (and/or speech) using constant or non-constant envelope modulation and having an antenna connector; Part 1: Technical characteristics and methods of measurement", NEQ]

5 ВВЕДЕН ВПЕРВЫЕ

Настоящий стандарт распространяется на базовые станции (БС) и абонентские радиостанции (АС) с угловой модуляцией (фазовой или частотной) с разносом частот между соседними каналами 12,5 и 25 кГц.

Настоящий стандарт устанавливает требования к указанному оборудованию в части параметров радиоинтерфейса, электромагнитной совместимости, устойчивости к внешним воздействиям и безопасности.

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 5237-83 Аппаратура электросвязи. Напряжения питания и методы измерений

ГОСТ 16019-2001 Аппаратура сухопутной подвижной радиосвязи. Требования по стойкости к воздействию механических и климатических факторов и методы испытаний

ГОСТ 30429-96 Совместимость технических средств электромагнитная. Радиопомехи индустриальные от оборудования и аппаратуры, устанавливаемых совместно со служебными радиоприемными устройствами гражданского назначения. Нормы и методы испытаний

ГОСТ 30804.4.2-2013 (IEC 61000-4-2:2008) Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний

ГОСТ 30804.4.3-2013 (IEC 61000-4-3:2006) Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний

ГОСТ 30804.4.11-2013 (IEC 61000-4-11:2004) Совместимость технических средств электромагнитная. Устойчивость к провалам, кратковременным прерываниям и изменениям напряжения электропитания. Требования и методы испытаний

ГОСТ 30805.22-2013 (SISPR 22:2006) Совместимость технических средств электромагнитная. Оборудование информационных технологий. Радиопомехи индустриальные. Нормы и методы измерений

ГОСТ Р 50829-95 Безопасность радиостанций, радиоэлектронной аппаратуры с использованием приемопередающей аппаратуры и их составных частей. Общие требования и методы испытаний

ГОСТ Р 51317.4.4-2007 (МЭК 61000-4-4:2004) Совместимость технических средств электромагнитная. Устойчивость к наносекундным импульсным помехам. Требования и методы испытаний

ГОСТ Р 51317.4.5-99 (МЭК 61000-4-5:95) Совместимость технических средств электромагнитная. Устойчивость к микросекундным импульсным помехам большой энергии. Требования и методы испытаний

ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6:96) Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

В настоящем стандарте применены следующие обозначения и сокращения:

АС - абонентская радиостанция;

БС - базовая станция;

ВДУ - временно допустимый уровень;

ГОСТ - государственный стандарт;

КО - коммутационное оборудование;

МЭК - международная электротехническая комиссия;

НЧ - низкочастотный;

ПДУ - предельно допустимый уровень;

СИНАД - отношение (сигнал + шум + нелинейные искажения/шум + нелинейные искажения) выходного сигнала приемника;

ТУ - технические условия;

ЭМП - электромагнитное поле;

э.д.с. - электродвижущая сила;

BER (Bit Error Ratio) - коэффициент битовых ошибок;

EN (European Norm) - Европейские нормы;

ETSI (European Telecommunications Standards Institute) - Европейский институт по стандартизации в области телекоммуникаций;

дБ - децибел;

дБм - единица измерения абсолютного уровня мощности (относительно мощности 1 мВт);

дБмкВ/м - единица измерения уровня напряженности электрического поля (относительно 1 мкВ/м);

дБн - единица измерения относительного уровня мощности (относительно мощности несущей);

A - девиация частоты передатчика, измеренная на частоте модулирующего сигнала f₂;

T_xon - момент времени, когда на передатчик подано питающее напряжение;

T_xoff - момент времени, когда с передатчика снято питающее напряжение;

P_o - номинальная мощность несущей передатчика;

P_c - установившаяся мощность несущей передатчика;

F_o - номинальная частота несущей передатчика;

F_c - установившаяся частота несущей передатчика;

f₀ - номинальная частота приемника;

f₁ - нижняя частота модулирующего сигнала;

f₂ - верхняя частота модулирующего сигнала;

f₃ - частота модулирующего сигнала, равная разносу частот между соседними каналами;

D_max - максимальная допустимая девиация частоты;

- сдвиг частоты относительно номинального значения частоты несущей передатчика, равный разносу частот между соседними каналами;

t_a - длительность переходного процесса включения передатчика;

t_al - предельное значение t_a;

t_am - измеренное значение t_a;

t_p - отрезок времени переходного процесса включения передатчика, начинающийся с t_on1 и заканчивающийся моментом, когда мощность несущей P_c достигает значения P_c минус 6 дБ;

t_on - момент включения передатчика (определяется условием, при котором мощность несущей, измеренная на эквиваленте антенны, превышает значение 0,1% от номинальной мощности передатчика);

t_on1 - момент времени переходного процесса включения передатчика, когда мощность несущей P_c, измеренная на эквиваленте антенны, превышает значение P_c минус 30 дБ;

t_off - момент выключения передатчика (определяется условием, при котором мощность несущей, измеренная на эквиваленте антенны, падает ниже значения 0,1% от номинальной мощности передатчика)

t_off1 - момент времени переходного процесса выключения передатчика, когда мощность несущей P_c, падает ниже значения P_c минус 30 дБ;

t_r - длительность переходного процесса выключения передатчика;

t_rl - предельное значение t_r;

t_rm - измеренное значение t_r;

t_d - отрезок времени переходного процесса выключения передатчика, начинающийся с момента когда мощность несущей P_c падает до значения P_c минус 6 дБ, и заканчивающийся моментом t_off1;

df_c - предельное значение отклонения частоты в течение переходного процесса включения передатчика, равное половине разноса частот между соседними каналами (если отключение модуляции невозможно, то добавляется другая половина разноса частот между соседними каналами);

df_e - предельное значение отклонения частоты передатчика от номинального значения;

df_o - предельное значение отклонения частоты передатчика от F_c, равное 1 кГц (если отключение модуляции невозможно, то добавляется одна половина разноса частот между соседними каналами).

Базовые станции (БС) и абонентские радиостанции (АС) предназначены для организации выделенных, ведомственных, внутрипроизводственных и технологических сетей подвижной радиосвязи.

Базовая станция (БС) предназначена для обеспечения поддержки одного или более радиоканалов, используемых абонентскими радиостанциями (АС) в пределах одной зоны обслуживания. БС включает в себя один или несколько приемопередатчиков, каждый из которых поддерживает один физический радиоканал. Подключение БС к коммутационному оборудованию (КО) осуществляется по внутреннему интерфейсу, организуемому в соответствии со спецификациями фирмы-изготовителя.

Структурные схемы организации сети подвижной радиосвязи приведены на рисунках 4.1 и 4.2.

Абонентская радиостанция предназначена для установления соединения с другими АС через БС.

АС также может использоваться в режиме установления соединений для непосредственной радиосвязи с другими АС, минуя БС (далее - режим прямой связи). Структурная схема организации подвижной радиосвязи в режиме прямой связи приведена на рисунке 4.3.

Для работы в сетях подвижной радиосвязи должны использоваться диапазоны и полосы частот, приведенные в таблице 4.1.

Разнос частот между соседними радиоканалами должен составлять 12,5 кГц или 25 кГц.

Требования к БС, предназначенной для передачи речевых сообщений и поддерживающей классы излучения F3E и G3E, приведены в подразделе 5.1.

Требования к БС, предназначенной для передачи данных и поддерживающей классы излучения F1D и G1D, приведены в подразделе 5.2.

Требования к БС, предназначенной для передачи речевых сообщений и данных и поддерживающей классы излучения F3E, G3E, F1D и G1D, приведены в подразделе 5.3.

Требования к БС, предназначенной для передачи речевых сообщений и данных одновременно и поддерживающей классы излучения F3E, G3E, F1D и G1D, приведены в подразделе 5.4.

5.1.1.1 Отклонение частоты передатчика от номинального значения

Отклонение частоты передатчика от номинального значения при нормальных условиях (см. примечание 1) не должно превышать предельно допустимых значений, приведенных в таблице 5.1 согласно стандарту ETSI [1].

Отклонение частоты передатчика от номинального значения при экстремальных условиях (см. примечание 2) не должно превышать предельно допустимых значений, приведенных в таблице 5.2 согласно стандарту ETSI [1].

Примечания

1 Нормальные условия - условия, определенные как: температура внешней среды от плюс 15 °C до плюс 35 °C; относительная влажность от 45% до 75%; атмосферное давление от 650 до 800 мм рт. ст.; напряжение электропитания - номинальное.

2 Экстремальные условия - условия одновременного воздействия рабочей повышенной (пониженной) температуры и повышенного (пониженного) напряжения электропитания.

5.1.1.2 Мощность передатчика (на эквиваленте антенны)

Номинальное значение мощности передатчика должно устанавливаться предприятием-изготовителем и не превышать максимальных значений, приведенных в таблице 5.3.

Отклонение мощности передатчика от номинального значения должно находиться в пределах:

плюс/минус 1,5 дБ при нормальных условиях согласно стандарту ETSI [1];

минус 3/плюс 2 дБ при экстремальных условиях согласно стандарту ETSI [1].

5.1.1.3 Девиация частоты передатчика

5.1.1.3.1 Максимальная допустимая девиация частоты передатчика

Максимальная допустимая девиация частоты передатчика (Dmax) при частотах модулирующего сигнала в полосе от нижней частоты f1 до верхней частоты f2 при нормальных условиях не должна превышать значений, приведенных в таблице 5.4 согласно стандарту ETSI [1].

Нижняя частота модулирующего сигнала f1 должна быть декларирована фирмой-изготовителем и установлена в ТУ на БС конкретного типа.

Верхняя частота модулирующего сигнала f2 должна быть 2550 Гц (для разноса частот между соседними каналами 12,5 кГц) и 3000 Гц (для разноса частот между соседними каналами 25 кГц).

5.1.1.3.2 Девиация частоты передатчика при частотах модулирующего сигнала выше частоты f2

Девиация частоты передатчика при частотах модулирующего сигнала выше частоты f2 при нормальных условиях должна удовлетворять следующим требованиям:

а) при частотах модулирующего сигнала в полосе от частоты f2 до 6,0 кГц девиация частоты передатчика не должна превышать значения (A), измеренного на частоте f2 согласно стандарту ETSI [1];

б) при частоте модулирующего сигнала 6,0 кГц девиация частоты передатчика не должна превышать значения, равного 0,3 Dmax согласно стандарту ETSI [1];

в) при частотах модулирующего сигнала в полосе частот от 6,0 кГц до частоты f3, равной разносу частот между соседними каналами, девиация частоты передатчика не должна превышать значений, задаваемых линейной характеристикой девиации частоты в зависимости от частоты модуляции, имеющей предельное значение на частоте 6,0 кГц и дальнейший спад минус 14 дБ на октаву согласно стандарту ETSI [1].

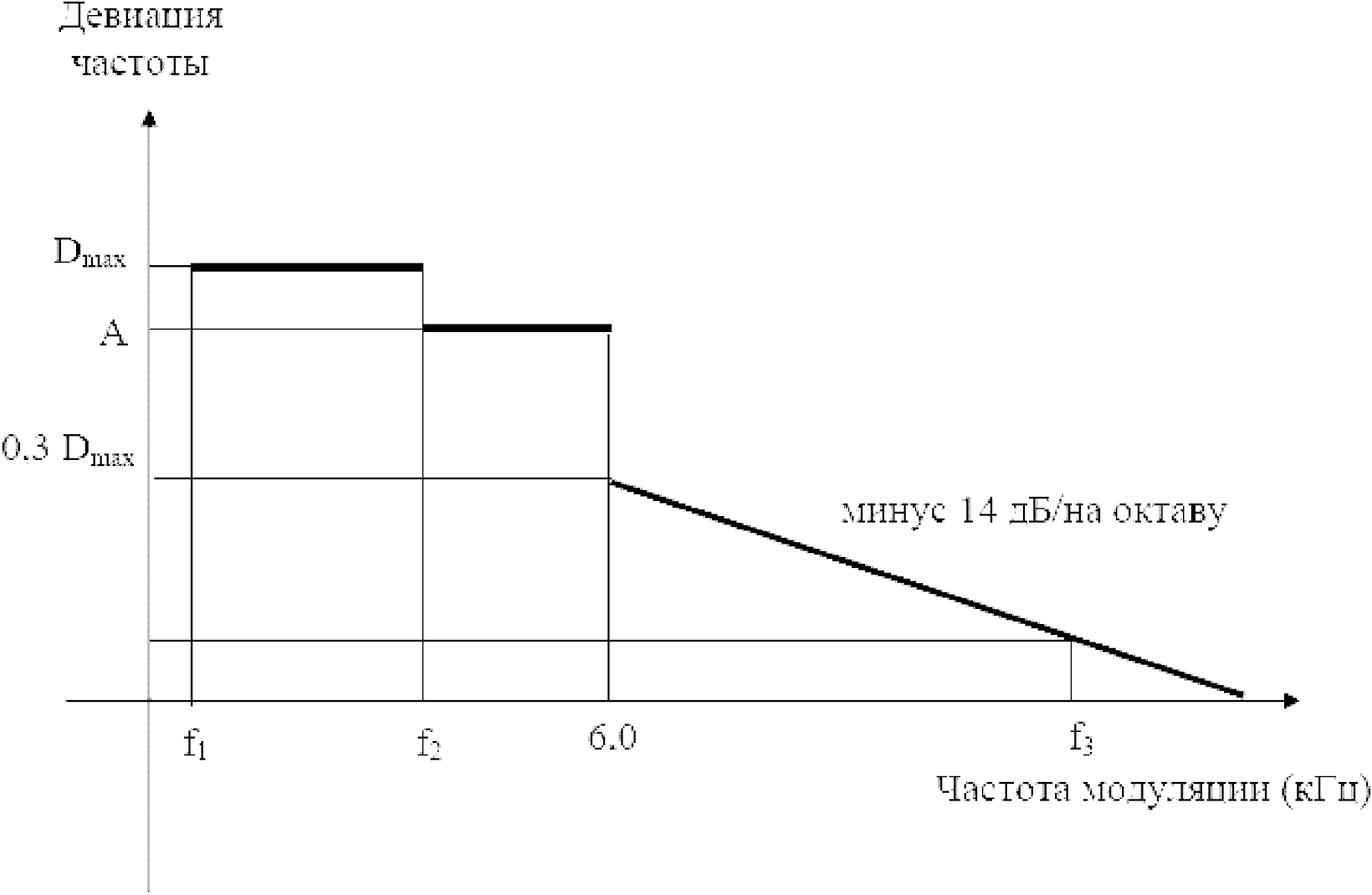

График зависимости девиации частоты передатчика от частоты модуляции приведен на рисунке 5.1 согласно стандарту ETSI [1].

5.1.1.4 Уровень излучения передатчика в соседнем канале

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 12,5 кГц при нормальных условиях не должен превышать минус 60 дБн либо 0,2 мкВт согласно стандарту ETSI [1].

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 25 кГц при нормальных условиях не должен превышать минус 70 дБн либо 0,2 мкВт согласно стандарту ETSI [1].

5.1.1.5 Уровень побочных излучений передатчика

5.1.1.5.1 Уровень побочных излучений передатчика на антенном разъеме

Уровень побочных излучений передатчика, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для БС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для БС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.5 согласно стандарту ETSI [1].

5.1.1.5.2 Уровень побочных излучений от корпуса и элементов конструкции передатчика

Уровень побочных излучений от корпуса и элементов конструкции передатчика в полосе частот от 30 МГц до 4 ГГц (для БС, работающих на частотах до 470 МГц) либо в полосе частот от 30 МГц до 12,75 ГГц (для БС, работающих на частотах выше 470 МГц), за исключением полос рабочего и соседнего каналов, измеренные на расстоянии 5 м для БС диапазона 160 МГц и 3 м для БС других диапазонов, при нормальных условиях не должен превышать значений, приведенных в таблице 5.6 согласно стандарту ETSI [1].

5.1.1.6 Ослабление продуктов интермодуляции

Ослабление любых продуктов интермодуляции в передатчике одноканальной БС, не предназначенной для размещения совместно с другим радиопередающим оборудованием, при нормальных условиях должно быть не менее 40 дБ согласно стандарту ETSI [1].

Ослабление любых продуктов интермодуляции в передатчике многоканальной БС при нормальных условиях должно быть не менее 70 дБ согласно стандарту ETSI [1].

5.1.2.1 Чувствительность приемника

Чувствительность приемника при нормальных условиях не должна превышать значения э.д.с. 6 дБмкВ согласно стандарту ETSI [1].

Чувствительность приемника при экстремальных условиях не должна превышать значения э.д.с. 12 дБмкВ согласно стандарту ETSI [1].

5.1.2.2 Подавление соканальной помехи

Отношение уровней соканальной помехи и полезного сигнала на входе приемника при отношении сигнал + шум + нелинейные искажения/шум + нелинейные искажения (СИНАД) на его выходе, равном 14 дБ, при нормальных условиях должно находиться в пределах:

- от минус 12 до 0 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [1];

- от минус 8 до 0 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [1].

5.1.2.3 Избирательность приемника по соседнему каналу

Избирательность приемника по соседнему каналу при нормальных условиях должна быть не менее:

60 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [1];

70 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [1].

Избирательность приемника по соседнему каналу при экстремальных условиях должна быть не менее:

50 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [1];

60 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [1].

5.1.2.4 Избирательность приемника по побочным каналам приема

Избирательность приемника по побочным каналам приема при нормальных условиях должна быть не менее 70 дБ для любой частоты, отстоящей от номинальной частоты приемника более чем на величину разноса частот между соседними каналами согласно стандарту ETSI [1].

5.1.2.5 Интермодуляционная избирательность приемника

Интермодуляционная избирательность приемника при нормальных условиях должна быть не менее 70 дБ согласно стандарту ETSI [1].

5.1.2.6 Устойчивость приемника к блокирующим сигналам

Отношение уровней полезного и блокирующего сигналов на входе приемника, при котором на его выходе достигается:

- снижение уровня НЧ-сигнала на 3 дБ или;

- уменьшение СИНАД до 14 дБ,

при нормальных условиях должно быть не менее 84 дБ для любой из частот блокирующего сигнала f0 +/- 1 МГц, f0 +/- 2 МГц, f0 +/- 5 МГц, f0 +/- 10 МГц согласно стандарту ETSI [1].

5.1.2.7 Уровень нежелательных излучений приемника

5.1.2.7.1 Уровень нежелательных излучений приемника на антенном разъеме

Уровень нежелательных излучений приемника, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для БС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для БС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.7 согласно стандарту ETSI [1].

5.1.2.7.2 Уровень нежелательных излучений от корпуса и элементов конструкции приемника

Уровень нежелательных излучений от корпуса и элементов конструкции приемника при нормальных условиях не должен превышать значений, приведенных в таблице 5.8 согласно стандарту ETSI [1].

5.1.2.8 Снижение чувствительности приемника в дуплексном режиме работы БС

Снижение чувствительности приемника в дуплексном режиме работы БС при нормальных условиях не должно превышать 3 дБ согласно стандарту ETSI [1].

5.1.2.9 Избирательность приемника по побочным каналам приема в дуплексном режиме работы БС

Избирательность приемника по побочным каналам приема в дуплексном режиме работы БС при нормальных условиях должна быть не менее 67 дБ для любой частоты, отстоящей от номинальной частоты приемника более чем на удвоенную величину разноса частот между соседними каналами согласно стандарту ETSI [1].

5.2.1.1 Отклонение частоты передатчика от номинального значения

Отклонение частоты передатчика от номинального значения при нормальных условиях не должно превышать предельно допустимых значений, приведенных в таблице 5.1 согласно стандарту ETSI [2].

Отклонение частоты передатчика от номинального значения при экстремальных условиях не должно превышать предельно допустимых значений, приведенных в таблице 5.2 согласно стандарту ETSI [2].

5.2.1.2 Мощность передатчика (на эквиваленте антенны)

Номинальное значение мощности передатчика должно устанавливаться предприятием-изготовителем и не превышать максимальных значений, приведенных в таблице 5.3.

Отклонение мощности передатчика от номинального значения должно находиться в пределах:

плюс/минус 1,5 дБ при нормальных условиях согласно стандарту ETSI [2];

минус 3/плюс 2 дБ при экстремальных условиях согласно стандарту ETSI [2].

5.2.1.3 Уровень излучения передатчика в соседнем канале

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 12,5 кГц при нормальных условиях не должен превышать минус 60 дБн, либо 0,2 мкВт (минус 37 дБм) согласно стандарту ETSI [2].

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 25 кГц при нормальных условиях не должен превышать минус 70 дБн, либо 0,2 мкВт (минус 37 дБм) согласно стандарту ETSI [2].

5.2.1.4 Уровень побочных излучений передатчика

5.2.1.4.1 Уровень побочных излучений передатчика на антенном разъеме

Уровень побочных излучений передатчика, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для БС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для БС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.5 согласно стандарту ETSI [2].

5.2.1.4.2 Уровень побочных излучений от корпуса и элементов конструкции передатчика

Уровень побочных излучений от корпуса и элементов конструкции передатчика в полосе частот от 30 МГц до 4 ГГц (для БС, работающих на частотах до 470 МГц) либо в полосе частот от 30 МГц до 12,75 ГГц (для БС, работающих на частотах выше 470 МГц), за исключением полос рабочего и соседнего каналов, измеренные на расстоянии 5 м для БС диапазона 160 МГц и 3 м для БС других диапазонов, при нормальных условиях не должен превышать значений, приведенных в таблице 5.6 согласно стандарту ETSI [2].

5.2.1.5 Ослабление продуктов интермодуляции

Ослабление любых продуктов интермодуляции в передатчике одноканальной БС, не предназначенной для размещения совместно с другим радиопередающим оборудованием, при нормальных условиях должно быть не менее 40 дБ согласно стандарту ETSI [2].

Ослабление любых продуктов интермодуляции в передатчике многоканальной БС при нормальных условиях должно быть не менее 70 дБ согласно стандарту ETSI [2].

5.2.1.6 Длительность переходных процессов при включении передатчика

Длительность переходных процессов при включении передатчика не должна превышать предельного значения t_a1, равного 25 мс согласно стандарту ETSI [2].

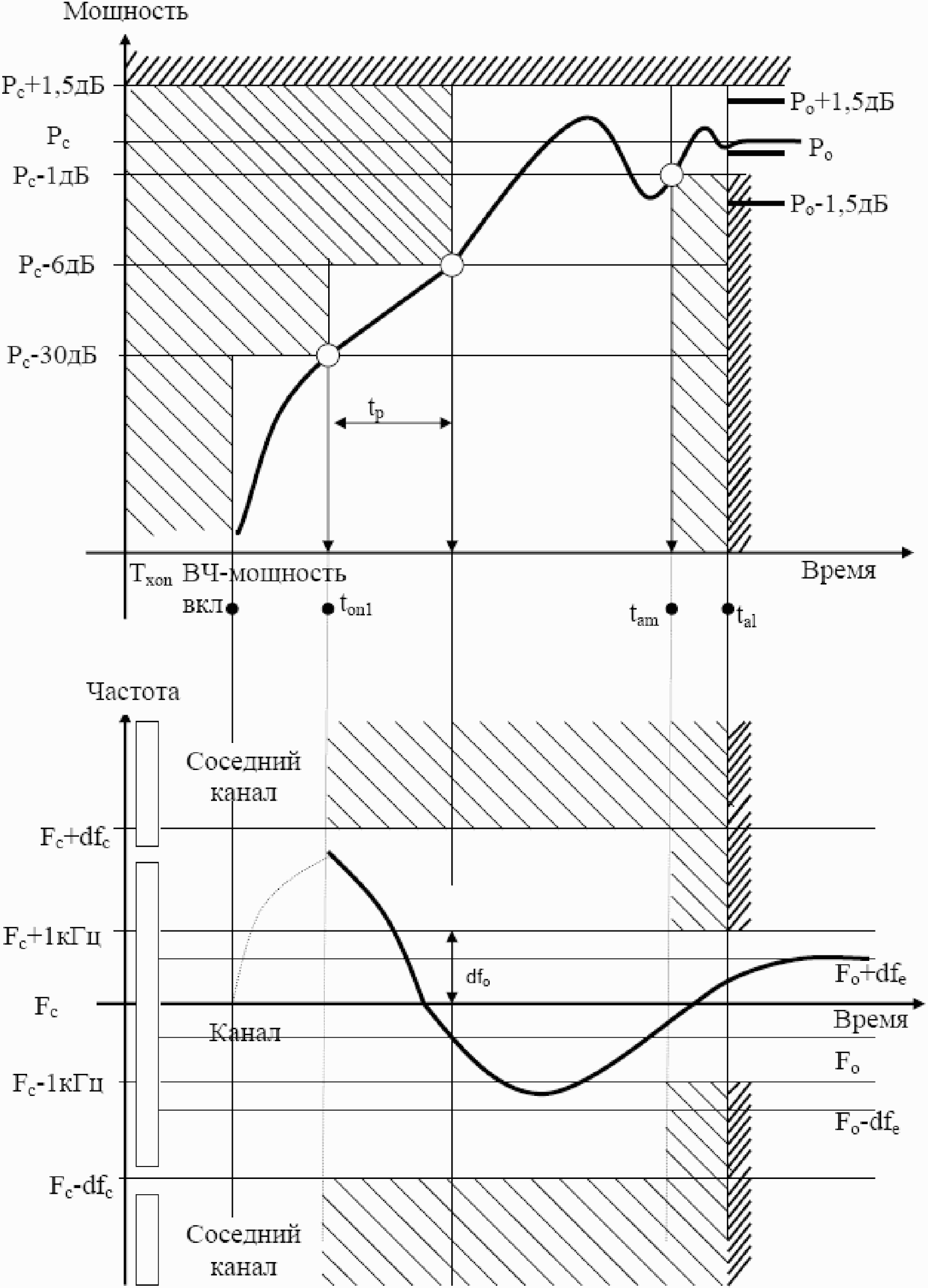

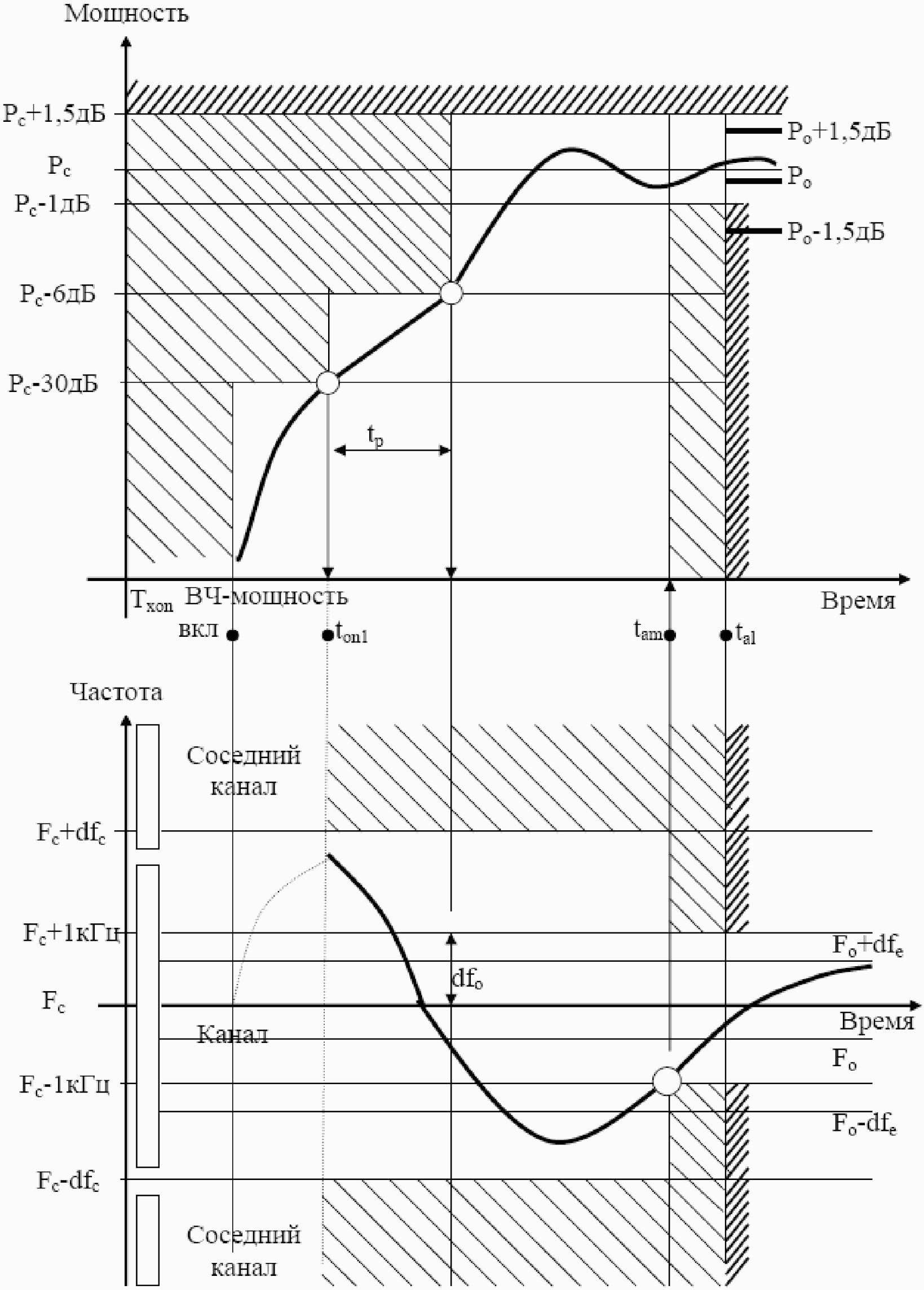

Графики переходных процессов изменения мощности и частоты несущей при включении передатчика приведены на рисунках 5.2 и 5.3 согласно стандарту ETSI [2].

5.2.1.7 Длительность переходных процессов при выключении передатчика

Длительность переходных процессов при выключении передатчика не должна превышать предельного значения t_rl, равного 20 мс согласно стандарту ETSI [2].

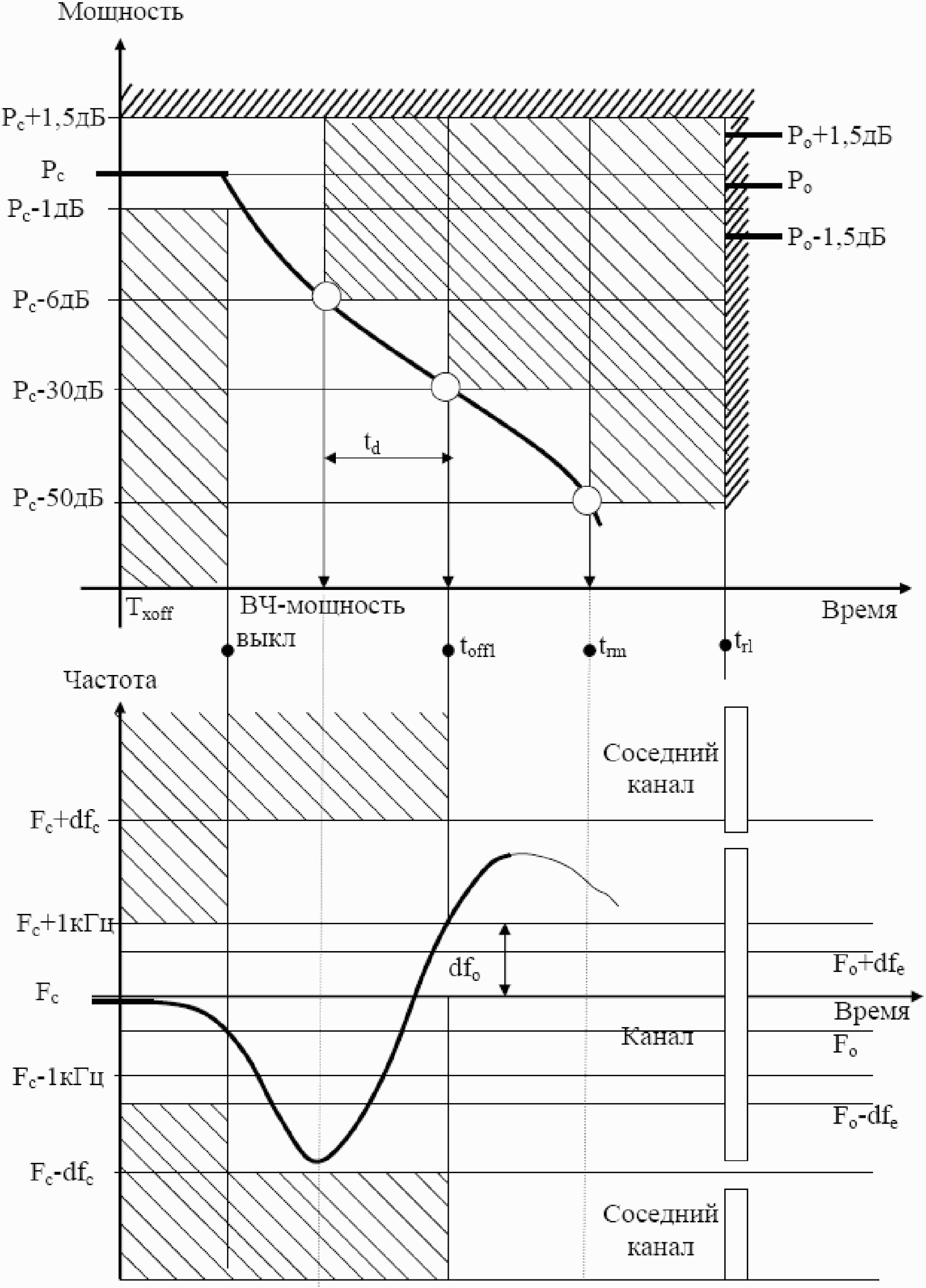

Графики переходных процессов изменения мощности и частоты несущей при выключении передатчика приведены на рисунке 5.4 согласно стандарту ETSI [2].

5.2.1.8 Изменение мощности и частоты при включении и выключении передатчика

В любой момент времени при нормальных условиях, когда мощность несущей передатчика больше установившейся мощности несущей передатчика (P_c) минус 30 дБ (P_c - 30 дБ), частота несущей должна оставаться в пределах половины разноса частот между соседними каналами (+/- df_c) от установившейся частоты несущей передатчика (F_c) согласно стандарту ETSI [2].

Знак наклона участка графиков "Мощность, как функция времени", приведенных на рисунках 5.2 - 5.4, между точками (P_c - 30 дБ) и (P_c - 6 дБ) не должен меняться.

Отрезки времени переходных процессов выключения передатчика t_d и включения передатчика t_p при нормальных условиях должны быть не менее:

0,10 мс для разноса частот между соседними каналами 12,5 кГц согласно стандарту ETSI [2];

0,05 мс для разноса частот между соседними каналами 25 кГц согласно стандарту ETSI [2].

5.2.1.9 Уровень излучения передатчика в соседнем канале во время переходных процессов в передатчике

Уровень излучения передатчика в соседнем канале во время переходных процессов в передатчике при нормальных условиях должен быть не более:

минус 50 дБн либо 2 мкВт (минус 27 дБм) для разноса частот между соседними каналами 12,5 кГц согласно стандарту ETSI [2];

минус 60 дБн либо 2 мкВт (минус 27 дБм) для разноса частот между соседними каналами 25 кГц согласно стандарту ETSI [2].

5.2.2.1 Чувствительность приемника

Чувствительность приемника при нормальных условиях при BER = 10^-2 либо коэффициенте успешно принятых сообщений 80% не должна превышать значений, приведенных в таблице 5.9 согласно стандарту ETSI [2].

Чувствительность приемника при экстремальных условиях при BER = 10^-2 либо коэффициенте успешно принятых сообщений 80% не должна превышать более чем на 6 дБ значений, приведенных в таблице 5.9 согласно стандарту ETSI [2].

5.2.2.2 Коэффициент битовых ошибок и количество потерянных или искаженных сообщений при высоких уровнях радиочастотного сигнала на входе приемника

BER для непрерывного битового потока при следующих уровнях модулированного радиочастотного сигнала на входе приемника:

- на 33 дБ превышающих значения чувствительности приемника, приведенные в таблице 5.11;

- минус 10 дБм,

при нормальных условиях не должен превышать 10^-4 согласно стандарту ETSI [2].

Количество потерянных или искаженных сообщений при следующих уровнях модулированного радиочастотного сигнала на входе приемника:

- на 33 дБ превышающих значения чувствительности приемника, приведенные в таблице 5.11;

- минус 10 дБм,

при нормальных условиях не должно превышать 1 согласно стандарту ETSI [2].

5.2.2.3 Подавление соканальной помехи

Отношение уровней соканальной помехи и полезного сигнала на входе приемника при BER не более 10-2 либо коэффициенте успешно принятых сообщений не менее 80%, при нормальных условиях должно находиться в пределах, указанных в таблице 5.10 согласно стандарту ETSI [2].

5.2.2.4 Избирательность приемника по соседнему каналу

Избирательность приемника по соседнему каналу при BER не более 10-2 либо коэффициенте успешно принятых сообщений не менее 80% при нормальных условиях должна быть не менее:

60 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [2];

70 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [2].

Избирательность приемника по соседнему каналу при BER не более 10-2 либо коэффициенте успешно принятых сообщений не менее 80% при экстремальных условиях должна быть не менее:

50 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [2];

60 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [2].

5.2.2.5 Избирательность приемника по побочным каналам приема

При подаче на вход приемника любой частоты, отстоящей от номинальной частоты приемника более чем на величину двух разносов частот между соседними каналами, при уровне сигнала помехи минус 37 дБм, при нормальных условиях BER должен быть не более 10-2 либо коэффициент успешно принятых сообщений - не менее 80% в пределах "ограниченного диапазона частот", рассчитываемого по формуле 1 согласно стандарту ETSI [2]

где f_lo - частота задающего генератора первого гетеродина приемника;

f_i1, ..., f_ij - промежуточные частоты;

sr - ширина диапазона частот приемника или за пределами "ограниченного диапазона частот" до 4 ГГц на частотах, рассчитываемых по формуле 2

где f_lo - частота задающего генератора первого гетеродина приемника;

f_i1 - первая промежуточная частота;

n - целое число, равное или большее 2.

5.2.2.6 Интермодуляционная избирательность приемника

При подаче на вход приемника двух частот f₀ + 50 кГц и f₀ + 100 кГц либо f₀ - 50 кГц и f₀ - 100 кГц с уровнями сигналов помехи минус 37 дБм при нормальных условиях BER должен быть не более 10^-2 либо коэффициент успешно принятых сообщений - не менее 80% согласно стандарту ETSI [2].

5.2.2.7 Устойчивость приемника к блокирующим сигналам

При подаче на вход приемника любой из частот блокирующего сигнала f₀ +/- 1 МГц, f₀ +/- 2 МГц, f₀ +/- 5 МГц, f₀ +/- 10 МГц с уровнем сигнала помехи минус 23 дБм при нормальных условиях BER должен быть не более 10^-2 либо коэффициент успешно принятых сообщений - не менее 80% согласно стандарту ETSI [2].

5.2.2.8 Уровень нежелательных излучений приемника

5.2.2.8.1 Уровень нежелательных излучений приемника на антенном разъеме

Уровень нежелательных излучений приемника, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для БС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для БС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.5 согласно стандарту ETSI [2].

5.2.2.8.2 Уровень нежелательных излучений от корпуса и элементов конструкции приемника

Уровень побочных излучений от корпуса и элементов конструкции передатчика в полосе частот от 30 МГц до 4 ГГц (для БС, работающих на частотах до 470 МГц) либо в полосе частот от 30 МГц до 12,75 ГГц (для БС, работающих на частотах выше 470 МГц), за исключением полос рабочего и соседнего каналов, измеренные на расстоянии 5 м для БС диапазона 160 МГц и 3 м для БС других диапазонов, при нормальных условиях не должен превышать значений, приведенных в таблице 5.6 согласно стандарту ETSI [2].

5.2.2.9 Снижение чувствительности приемника в дуплексном режиме работы БРС

Снижение чувствительности приемника в дуплексном режиме работы БС при нормальных условиях не должно превышать 3 дБ согласно стандарту ETSI [2].

5.2.2.10 Избирательность приемника по побочным каналам приема в дуплексном режиме работы БС

Избирательность приемника по побочным каналам приема в дуплексном режиме работы БС при нормальных условиях должна быть больше 67 дБ для любой частоты, отстоящей от номинальной частоты приемника на удвоенную величину разноса частот между соседними каналами или более согласно стандарту ETSI [2].

5.3.1 БС, предназначенная для передачи речевых сообщений и данных, должна выполнять все требования, предъявляемые к БС, предназначенной для передачи речевых сообщений согласно подразделу 5.1 в соответствии со стандартом ETSI [1].

5.3.2 БС, предназначенная для передачи речевых сообщений и данных, должна выполнять следующие требования, предъявляемые к БС, предназначенной для передачи данных согласно подразделу 5.2:

- уровень излучения передатчика в соседнем канале по пункту 5.2.1.3 согласно стандарту ETSI [2];

- уровень побочных излучений передатчика по пункту 5.2.1.4 согласно стандарту ETSI [2];

- длительность переходных процессов при включении передатчика по пункту 5.2.1.6 согласно стандарту ETSI [2];

- длительность переходных процессов при выключении передатчика по пункту 5.2.1.7 согласно стандарту ETSI [2];

- изменение мощности и частоты при включении и выключении передатчика по пункту 5.2.1.8 согласно стандарту ETSI [2];

- уровень излучения в соседнем канале во время переходных процессов в передатчике по пункту 5.2.1.9 согласно стандарту ETSI [2];

- чувствительность приемника по пункту 5.2.2.1 согласно стандарту ETSI [2];

- коэффициент битовых ошибок и количество потерянных или искаженных сообщений при высоких уровнях радиочастотного сигнала на входе приемника по пункту 5.2.2.2 согласно стандарту ETSI [2];

- подавление соканальной помехи по пункту 5.2.2.3 согласно стандарту ETSI [2];

- избирательность приемника по соседнему каналу по пункту 5.2.2.4 согласно стандарту ETSI [2].

5.4.1 БС, предназначенная для передачи речевых сообщений и данных одновременно, должна выполнять все требования, предъявляемые к БС, предназначенной для передачи речевых сообщений согласно подразделу 5.1 в соответствии со стандартом ETSI [1].

5.4.2 БС, предназначенная для передачи речевых сообщений и данных одновременно, должна выполнять следующие требования, предъявляемые к БС, предназначенной для передачи данных согласно подразделу 5.2:

- уровень излучения передатчика в соседнем канале по пункту 5.2.1.3 согласно стандарту ETSI [2];

- уровень побочных излучений передатчика по пункту 5.2.1.4 согласно стандарту ETSI [2].

5.5.1 Квазипиковые значения несимметричного напряжения радиопомех на сетевых зажимах БС в диапазоне частот от 0,15 до 100 МГц не должны превышать значений, приведенных в ГОСТ 30429 (подраздел 5.1, рисунок 1, кривая 1).

5.5.2 Средние значения несимметричного напряжения радиопомех на сетевых зажимах БС в диапазоне частот от 30 до 100 МГц не должны превышать 26 дБмкВ согласно ГОСТ 30429 (подраздел 5.2).

5.5.3 Квазипиковые значения напряженности поля радиопомех, создаваемых БС в диапазоне частот от 0,15 до 1000 МГц, измеренные на расстоянии 1 м, не должны превышать значений, приведенных в ГОСТ 30429 (подраздел 5.3, рисунок 2, кривая 1).

5.5.4 Напряжение радиопомех на портах связи БС в диапазоне частот от 0,15 до 30 МГц не должно превышать значений, приведенных в ГОСТ 30805.22 (подраздел 5.2, таблица 3, оборудование класса A).

5.5.5 Устойчивость БС к электростатическим разрядам должна соответствовать ГОСТ 30804.4.2 (раздел 5, степень жесткости испытаний - 3, критерий качества функционирования - не хуже B <1>).

--------------------------------

<1> B - временное прекращение выполнения функции или ухудшение качества функционирования, которые исчезают после прекращения помехи и не требуют вмешательства оператора для восстановления работоспособности.

5.5.6 Устойчивость БС к радиочастотному электромагнитному полю в диапазоне частот от 80 до 1000 МГц должна соответствовать ГОСТ 30804.4.3 (раздел 5, степень жесткости испытаний - 2, критерий качества функционирования - не хуже A <2>).

--------------------------------

<2> A - нормальное функционирование в соответствии с требованиями, установленными изготовителем, заказчиком испытаний или пользователем.

5.5.7 Устойчивость БС к наносекундным импульсным помехам должна соответствовать ГОСТ Р 51317.4.4 (раздел 5, степень жесткости испытаний - 2, критерий качества функционирования - не хуже A).

5.5.8 Устойчивость БС к микросекундным импульсным помехам большой энергии должна соответствовать ГОСТ Р 51317.4.5 (раздел 5, степень жесткости испытаний - 2, критерий качества функционирования - не хуже A).

5.5.9 Устойчивость БС к кондуктивным помехам, наведенным радиочастотными электромагнитными полями, должна соответствовать ГОСТ Р 51317.4.6 (раздел 5, степень жесткости испытаний - 2, критерий качества функционирования - не хуже A).

5.5.10 Устойчивость БС к провалам, кратковременным прерываниям и изменениям напряжения электропитания должна соответствовать ГОСТ 30804.4.11 (раздел 5, степень жесткости испытаний - 2, критерий качества функционирования - не хуже B).

5.4.1 В зависимости от условий эксплуатации, БС подразделяют на классы в соответствии с ГОСТ 16019 (таблица 1) по следующим группам аппаратуры:

C1 - стационарная, устанавливаемая в отапливаемых наземных и подземных сооружениях;

C2 - стационарная, устанавливаемая под навесом на открытом воздухе или в неотапливаемых наземных и подземных сооружениях.

Группа БС, исходя из условий их эксплуатации, устанавливается в ТУ на БС конкретного типа.

5.4.2 Для БС группы C1 должны предусматриваться следующие виды испытаний по устойчивости к климатическим и механическим воздействиям:

а) испытание на воздействие пониженной температуры в соответствии с ГОСТ 16019 (пункт 1 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 4 таблицы 2);

б) испытание на воздействие повышенной температуры в соответствии с ГОСТ 16019 (пункт 2 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 5 таблицы 2);

в) испытание на прочность при транспортировании в соответствии с ГОСТ 16019 (пункт 14 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 2 таблицы 2).

5.4.3 Для БС группы C2 должны предусматриваться следующие виды испытаний по устойчивости к климатическим и механическим воздействиям:

а) испытание на воздействие пониженной температуры в соответствии с ГОСТ 16019 (пункт 1 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 4 таблицы 2);

б) испытание на воздействие повышенной температуры в соответствии с ГОСТ 16019 (пункт 2 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 5 таблицы 2);

в) испытание на воздействие изменения температуры в соответствии с ГОСТ 16019 (пункт 3 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 6 таблицы 2);

г) испытание на воздействие влажности при повышенной температуре в постоянном режиме в соответствии с ГОСТ 16019 (пункт 7 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 8 таблицы 2);

д) испытание на прочность при транспортировании в соответствии с ГОСТ 16019 (пункт 14 таблицы 4), характеристика и значение воздействующего фактора в соответствии с ГОСТ 16019 (пункт 2 таблицы 2).

5.7.1 Электропитание БС может осуществляться как от сети переменного тока номинальным напряжением 220 В частотой 50 Гц по ГОСТ 5237, так и от внешних источников постоянного тока.

5.7.2 При питании от сети переменного тока БС должна обеспечивать работоспособность при изменении напряжения питания в пределах от минус 15% до плюс 10% относительно номинального напряжения 220 В.

5.7.3 При питании от внешнего источника постоянного тока номинальное напряжение питания и диапазон допустимых напряжений должны устанавливаться в ТУ на БС конкретного типа.

В качестве внешнего источника постоянного тока могут быть использованы источники вторичного питания, имеющие сертификат соответствия Российской Федерации.

5.8.1 В БС должны быть предусмотрены меры по защите от поражения электрическим током согласно ГОСТ Р 50829 (подраздел 6.14).

5.8.2 Оборудование БС не должно создавать на рабочих местах обслуживающего персонала электромагнитные поля (ЭМП), превышающие предельно допустимые уровни (ПДУ), установленные СанПиН [3] (3.1).

5.8.3 Уровни ЭМП, создаваемые БС на территории жилой застройки, внутри жилых, общественных и производственных помещений не должны превышать предельно допустимых значений, установленных СанПиН [3] (3.3).

5.8.4 Электрическая изоляция цепи питания БС должна соответствовать требованиям ГОСТ Р 50829 (пункт 6.20).

5.8.5 В БС должно быть обеспечено электрическое соединение всех доступных прикосновению металлических нетоковедущих частей, которые могут оказаться под напряжением, с элементами для заземления путем введения клемм защитного заземления, зажимов в соответствии с ГОСТ Р 50829 (пункт 6.2.1).

5.8.6 Значение сопротивления между заземляющим элементом и каждой доступной прикосновению металлической нетоковедущей частью БС, которая может оказаться под напряжением, не должно превышать 0,1 Ом в соответствии с ГОСТ 12.2.007.0 (пункт 3.3.7).

5.8.7 В БС, в случае электропитания от внешнего источника постоянного тока, должна быть исключена возможность воспламенения при случайном замыкании в цепях питания и неправильном включении полярности электропитания в соответствии с ГОСТ Р 50829 (пункт 13.3).

5.8.8 Температура наружных поверхностей БС во время работы должна соответствовать ГОСТ Р 50829 (пункт 8.1).

5.8.9 Уровни акустического шума, создаваемого БС в местах ее установки, должны соответствовать требованиям ГОСТ 12.1.003 (раздел 2).

Требования к АС, предназначенной для передачи речевых сообщений и поддерживающей классы излучения F3E и G3E, приведены в подразделе 6.1.

Требования к АС, предназначенной для передачи данных и поддерживающей классы излучения F1D и G1D, приведены в подразделе 6.2.

Требования к АС, предназначенной для передачи речевых сообщений и данных и поддерживающей классы излучения F3E, G3E, F1D и G1D, приведены в подразделе 6.3.

Требования к АС, предназначенной для передачи речевых сообщений и данных одновременно и поддерживающей классы излучения F3E, G3E, F1D и G1D, приведены в подразделе 6.4.

6.1.1.1 Отклонение частоты передатчика от номинального значения

Отклонение частоты передатчика от номинального значения при нормальных условиях <3> не должно превышать предельно допустимых значений, приведенных в таблице 6.1 согласно стандарту ETSI [1].

--------------------------------

<3> Нормальные условия определены в пункте 5.1.1.1.

Отклонение частоты передатчика от номинального значения при экстремальных условиях <4> не должно превышать предельно допустимых значений, приведенных в таблице 6.2 согласно стандарту ETSI [1].

--------------------------------

<4> Экстремальные условия определены в пункте 5.1.1.1.

6.1.1.2 Мощность передатчика (на эквиваленте антенны)

Номинальное значение мощности передатчика должно устанавливаться предприятием-изготовителем и не превышать максимальных значений, приведенных в таблице 6.3.

Отклонение мощности передатчика от номинального значения должно находиться в пределах:

плюс/минус 1,5 дБ при нормальных условиях согласно стандарту ETSI [1];

минус 3/плюс 2 дБ при экстремальных условиях согласно стандарту ETSI [1].

6.1.1.3 Девиация частоты передатчика

6.1.1.3.1 Максимальная допустимая девиация частоты передатчика

Максимальная допустимая девиация частоты передатчика (D_max) при частотах модулирующего сигнала в полосе от нижней частоты f₁ до верхней частоты f₂ при нормальных условиях не должна превышать значений, приведенных в таблице 6.4 согласно стандарту ETSI [1].

Нижняя частота модулирующего сигнала f₁ должна быть декларирована фирмой-изготовителем и установлена в ТУ на АС конкретного типа.

Верхняя частота модулирующего сигнала f₂ должна быть 2550 Гц (для разноса частот между соседними каналами 12,5 кГц) и 3000 Гц (для разноса частот между соседними каналами 25 кГц) согласно стандарту ETSI [1].

6.1.1.3.2 Девиация частоты передатчика при частотах модулирующего сигнала выше частоты f₂

Девиация частоты передатчика при частотах модулирующего сигнала выше частоты f₂ при нормальных условиях должна удовлетворять следующим требованиям:

а) при частотах модулирующего сигнала в полосе от частоты f₂ до 6,0 кГц девиация частоты передатчика не должна превышать значения (A), измеренного на частоте f₂ согласно стандарту ETSI [1];

б) при частоте модулирующего сигнала 6,0 кГц девиация частоты передатчика не должна превышать значения, равного 0,3 D_max согласно стандарту ETSI [1];

в) при частотах модулирующего сигнала в полосе частот от 6,0 кГц до частоты f₃, равной разносу частот между соседними каналами, девиация частоты передатчика не должна превышать значений, задаваемых линейной характеристикой девиации частоты в зависимости от частоты модуляции, имеющей предельное значение на частоте 6,0 кГц и дальнейший спад минус 14 дБ на октаву согласно стандарту ETSI [1].

График зависимости девиации частоты передатчика от частоты модуляции приведен на рисунке 5.1 согласно стандарту ETSI [1].

6.1.1.4 Уровень излучения передатчика в соседнем канале

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 12,5 кГц при нормальных условиях не должен превышать минус 60 дБн либо 0,2 мкВт согласно стандарту ETSI [1].

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 25 кГц при нормальных условиях не должен превышать минус 70 дБн либо 0,2 мкВт согласно стандарту ETSI [1].

6.1.1.5 Уровень побочных излучений передатчика

6.1.1.5.1 Уровень побочных излучений на антенном разъеме

Уровень побочных излучений передатчика, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для АС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для АС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.5 согласно стандарту ETSI [1].

6.1.1.5.2 Уровень побочных излучений от корпуса и элементов конструкции передатчика

Уровень побочных излучений от корпуса и элементов конструкции передатчика в полосе частот от 30 МГц до 4 ГГц (для АС, работающих на частотах до 470 МГц) либо в полосе частот от 30 МГц до 12,75 ГГц (для АС, работающих на частотах выше 470 МГц), за исключением полос рабочего и соседнего каналов, измеренные на расстоянии 5 м для АС диапазона 160 МГц и 3 м для АС других диапазонов, при нормальных условиях не должен превышать значений, приведенных в таблице 5.6 согласно стандарту ETSI [1].

6.1.2.1 Чувствительность приемника

Чувствительность приемника при нормальных условиях не должна превышать значения э.д.с. 6 дБмкВ согласно стандарту ETSI [1].

Чувствительность приемника при экстремальных условиях не должна превышать значения э.д.с. 12 дБмкВ согласно стандарту ETSI [1].

6.1.2.2 Подавление соканальной помехи

Отношение уровней соканальной помехи и полезного сигнала на входе приемника при отношении сигнал + шум + нелинейные искажения/шум + нелинейные искажения (СИНАД) на его выходе, равном 14 дБ, при нормальных условиях должно находиться в пределах:

- от минус 12 до 0 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [1];

- от минус 8 до 0 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [1].

6.1.2.4 Избирательность приемника по соседнему каналу

Избирательность приемника по соседнему каналу при нормальных условиях должна быть не менее:

60 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [1];

70 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [1].

Избирательность приемника по соседнему каналу при экстремальных условиях должна быть не менее:

50 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [1];

60 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [1].

6.1.2.5 Избирательность приемника по побочным каналам приема

Избирательность приемника по побочным каналам приема при нормальных условиях должна быть не менее 70 дБ для любой частоты, отстоящей от номинальной частоты приемника более чем на величину разноса частот между соседними каналами согласно стандарту ETSI [1].

6.1.2.6 Интермодуляционная избирательность приемника

Интермодуляционная избирательность приемника при нормальных условиях должна быть не менее 65 дБ согласно стандарту ETSI [1].

6.1.2.7 Устойчивость приемника к блокирующим сигналам

Отношение уровней полезного и блокирующего сигналов на входе приемника, при котором на его выходе достигается:

- снижение уровня НЧ-сигнала на 3 дБ или;

- уменьшение СИНАД до 14 дБ,

при нормальных условиях должно быть не менее 84 дБ для любой из частот блокирующего сигнала f₀ +/- 1 МГц, f₀ +/- 2 МГц, f₀ +/- 5 МГц, f₀ +/- 10 МГц согласно стандарту ETSI [1].

6.1.2.8 Уровень нежелательных излучений приемника

6.1.2.8.1 Уровень нежелательных излучений приемника на антенном разъеме

Уровень нежелательных излучений приемника, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для АС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для АС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.7 согласно стандарту ETSI [1].

6.1.2.8.2 Уровень нежелательных излучений от корпуса и элементов конструкции приемника

Уровень нежелательных излучений от корпуса и элементов конструкции приемника при нормальных условиях не должен превышать значений, приведенных в таблице 5.8 согласно стандарту ETSI [1].

6.1.2.9 Снижение чувствительности приемника в дуплексном режиме работы АС <5>

--------------------------------

<5> Данное требование относится к АС с внешним антенным разъемом и поддерживающим дуплексный режим работы

Снижение чувствительности приемника в дуплексном режиме работы АС при нормальных условиях не должно превышать 3 дБ согласно стандарту ETSI [1].

6.1.2.10 Избирательность приемника по побочным каналам приема в дуплексном режиме работы АС <5>

Избирательность приемника по побочным каналам приема в дуплексном режиме работы АС при нормальных условиях должна быть не менее 67 дБ для любой частоты, отстоящей от номинальной частоты приемника более чем на удвоенную величину разноса частот между соседними каналами согласно стандарту ETSI [1].

6.2.1.1 Отклонение частоты передатчика от номинального значения

Отклонение частоты передатчика от номинального значения при нормальных условиях не должно превышать предельно допустимых значений, приведенных в таблице 6.1 согласно стандарту ETSI [2].

Отклонение частоты передатчика АС от номинального значения при экстремальных условиях не должно превышать предельно допустимых значений, приведенных в таблице 6.5 согласно стандарту ETSI [2].

6.2.1.2 Мощность передатчика (на эквиваленте антенны)

Номинальное значение мощности передатчика должно устанавливаться предприятием-изготовителем и не превышать максимальных значений, приведенных в таблице 6.3.

Отклонение мощности передатчика от номинального значения должно находиться в пределах:

плюс/минус 1,5 дБ при нормальных условиях согласно стандарту ETSI [2];

минус 3/плюс 2 дБ при экстремальных условиях согласно стандарту ETSI [2].

6.2.1.3 Уровень излучения передатчика в соседнем канале

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 12,5 кГц при нормальных условиях не должен превышать минус 60 дБн либо 0,2 мкВт (минус 37 дБм) согласно стандарту ETSI [2].

Уровень излучения передатчика в соседнем канале для разноса частот между соседними каналами 25 кГц при нормальных условиях не должен превышать минус 70 дБн либо 0,2 мкВт (минус 37 дБм) согласно стандарту ETSI [2].

6.2.1.4 Уровень побочных излучений передатчика

6.2.1.4.1 Уровень побочных излучений передатчика на антенном разъеме

Уровень побочных излучений передатчика, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для АС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для АС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.5 согласно стандарту ETSI [2].

6.2.1.4.2 Уровень побочных излучений от корпуса и элементов конструкции передатчика

Уровень побочных излучений от корпуса и элементов конструкции передатчика в полосе частот от 30 МГц до 4 ГГц (для АС, работающих на частотах до 470 МГц) либо в полосе частот от 30 МГц до 12,75 ГГц (для АС, работающих на частотах выше 470 МГц), за исключением полос рабочего и соседнего каналов, измеренные на расстоянии 5 м для АС диапазона 160 МГц и 3 м для АС других диапазонов, при нормальных условиях не должен превышать значений, приведенных в таблице 5.6 согласно стандарту ETSI [2].

6.2.1.5 Длительность переходных процессов при включении передатчика

Длительность переходных процессов при включении передатчика при нормальных условиях не должна превышать предельного значения t_al, равного 25 мс согласно стандарту ETSI [2].

Графики переходных процессов изменения мощности и частоты несущей при включении передатчика приведены на рисунках 5.2, 5.3 согласно стандарту ETSI [2].

6.2.1.6 Длительность переходных процессов при выключении передатчика

Длительность переходных процессов при выключении передатчика при нормальных условиях не должна превышать предельного значения t_rl, равного 20 мс согласно стандарту ETSI [2].

Графики переходных процессов изменения мощности и частоты несущей при выключении передатчика приведены на рисунке 5.4 согласно стандарту ETSI [2].

6.2.1.7 Изменение мощности и частоты при включении и выключении передатчика

Графики переходных процессов изменения мощности и частоты несущей при включении и выключении передатчика приведены на рисунках 5.2 - 5.4.

В любой момент времени при нормальных условиях, когда мощность несущей передатчика больше установившейся мощности несущей передатчика (P_c) минус 30 дБ (P_c - 30 дБ), частота несущей должна оставаться в пределах половины разноса частот между соседними каналами (+/- df_c) от установившейся частоты несущей передатчика (F_c) согласно стандарту ETSI [2].

Знак наклона участка графиков "Мощность, как функция времени", приведенных на рисунках 5.4 - 5.6, между точками (P_c - 30 дБ) и (P_c - 6 дБ) не должен меняться согласно стандарту ETSI [2].

Отрезки времени переходных процессов выключения передатчика t_d и включения передатчика t_p при нормальных условиях должны быть не менее:

0,10 мс для разноса частот между соседними каналами 12,5 кГц согласно стандарту ETSI [2];

0,05 мс для разноса частот между соседними каналами 25 кГц согласно стандарту ETSI [2].

6.2.1.8 Уровень излучения в соседнем канале во время переходных процессов в передатчике

Уровень излучения в соседнем канале во время переходных процессов в передатчике для разноса частот между соседними каналами 12,5 кГц при нормальных условиях не должен превышать минус 50 дБн либо 2 мкВт (минус 27,0 дБм) согласно стандарту ETSI [2].

Уровень излучения в соседнем канале во время переходных процессов в передатчике для разноса частот между соседними каналами 25 кГц при нормальных условиях не должен превышать минус 60 дБн либо 2 мкВт (минус 27,0 дБм) согласно стандарту ETSI [2].

6.2.2.1 Чувствительность приемника

Чувствительность приемника при нормальных условиях при BER = 10^-2 либо коэффициенте успешно принятых сообщений 80% не должна превышать значений, приведенных в таблице 5.11 согласно стандарту ETSI [2].

Чувствительность приемника при экстремальных условиях при BER = 10^-2 либо коэффициенте успешно принятых сообщений 80% не должна превышать более чем на 6 дБ значений, приведенных в таблице 5.11 согласно стандарту ETSI [2].

6.2.2.2 Коэффициент битовых ошибок и количество потерянных или искаженных сообщений при высоких уровнях радиочастотного сигнала на входе приемника

BER для непрерывного битового потока при следующих уровнях модулированного радиочастотного сигнала на входе приемника:

- на 33 дБ превышающих значения чувствительности приемника, приведенные в таблице 5.11;

- минус 10 дБм,

при нормальных условиях не должен превышать 10^-4 согласно стандарту ETSI [2].

Количество потерянных или искаженных сообщений при следующих уровнях модулированного радиочастотного сигнала на входе приемника:

- на 33 дБ превышающих значения чувствительности приемника, приведенные в таблице 5.11;

- минус 10 дБм,

при нормальных условиях не должно превышать 1 согласно стандарту ETSI [2].

6.2.2.3 Подавление соканальной помехи

Отношение уровней соканальной помехи и полезного сигнала на входе приемника при BER не более 10^-2 либо коэффициенте успешно принятых сообщений не менее 80%, при нормальных условиях должно находиться в пределах, указанных в таблице 5.12 согласно стандарту ETSI [2].

6.2.2.4 Избирательность приемника по соседнему каналу

Избирательность приемника по соседнему каналу при BER = 10^-2 либо коэффициенте успешно принятых сообщений 80% при нормальных условиях должна быть не менее:

60 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [2];

70 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [2].

Избирательность приемника по соседнему каналу при BER = 10^-2 либо коэффициенте успешно принятых сообщений 80% при экстремальных условиях должна быть не менее:

50 дБ при разносе частот между соседними каналами 12,5 кГц согласно стандарту ETSI [2];

60 дБ при разносе частот между соседними каналами 25 кГц согласно стандарту ETSI [2].

6.2.2.5 Избирательность приемника по побочным каналам приема

При подаче на вход приемника любой частоты, отстоящей от номинальной частоты приемника более чем на величину двух разносов частот между соседними каналами, при уровне сигнала помехи минус 37 дБм, при нормальных условиях BER должен быть не более 10^-2 либо коэффициент успешно принятых сообщений - не менее 80% в пределах "ограниченного диапазона частот", рассчитываемого по формуле 1 или за пределами "ограниченного диапазона частот" до 4 ГГц на частотах, рассчитываемых по формуле 2 согласно стандарту ETSI [2].

6.2.2.6 Интермодуляционная избирательность приемника

При подаче на вход приемника двух частот f₀ + 50 кГц и f₀ + 100 кГц либо f₀ - 50 кГц и f₀ - 100 кГц с уровнями сигналов помехи минус 42 дБм при нормальных условиях BER должен быть не более 10^-2 либо коэффициент успешно принятых сообщений - не менее 80% согласно стандарту ETSI [2].

6.2.2.7 Устойчивость приемника к блокирующим сигналам

При подаче на вход приемника любой из частот блокирующего сигнала f₀ +/- 1 МГц, f₀ +/- 2 МГц, f₀ +/- 5 МГц, f₀ +/- 10 МГц с уровнем сигнала помехи минус 23 дБм при нормальных условиях BER должен быть не более 10^-2 либо коэффициент успешно принятых сообщений - не менее 80% согласно стандарту ETSI [2].

6.2.2.8 Уровень нежелательных излучений приемника

6.2.2.8.1 Уровень нежелательных излучений приемника на антенном разъеме

Уровень нежелательных излучений приемника, измеренный на антенном разъеме, в полосе частот от 9 кГц до 4 ГГц (для АС, работающих на частотах до 470 МГц) либо в полосе частот от 9 кГц до 12,75 ГГц (для АС, работающих на частотах выше 470 МГц) при нормальных условиях не должен превышать значений, приведенных в таблице 5.7 согласно стандарту ETSI [2].

6.2.2.8.2 Уровень нежелательных излучений от корпуса и элементов конструкции приемника

Уровень нежелательных излучений от корпуса и элементов конструкции приемника при нормальных условиях не должен превышать значений, приведенных в таблице 5.8 согласно стандарту ETSI [2].

6.2.2.9 Снижение чувствительности приемника в дуплексном режиме работы АС <6>

--------------------------------

<6> Данное требование относится к АС с внешним антенным разъемом и поддерживающим дуплексный режим работы

Снижение чувствительности приемника в дуплексном режиме работы АС при нормальных условиях не должно превышать 3 дБ согласно стандарту ETSI [2].

6.2.2.10 Избирательность приемника по побочным каналам приема в дуплексном режиме работы АС <6>

Избирательность приемника по побочным каналам приема в дуплексном режиме работы АС при нормальных условиях должна быть больше 67 дБ для любой частоты, отстоящей от номинальной частоты приемника более чем на удвоенную величину разноса частот между соседними каналами согласно стандарту ETSI [2].

6.3.1 АС, предназначенная для передачи речевых сообщений и данных, должна выполнять все требования, предъявляемые к АС, предназначенным для передачи речи согласно подразделу 6.1 в соответствии со стандартом ETSI [1].

6.3.2 АС, предназначенная для передачи речевых сообщений и данных, должна выполнять следующие требования, предъявляемые к АС, предназначенным для передачи данных согласно подразделу 6.2:

- уровень излучения передатчика в соседнем канале по пункту 6.2.1.3 согласно стандарту ETSI [2];

- уровень побочных излучений передатчика по пункту 6.2.1.4 согласно стандарту ETSI [2];

- длительность переходных процессов при включении передатчика по пункту 6.2.1.5 согласно стандарту ETSI [2];

- длительность переходных процессов при выключении передатчика по пункту 6.2.1.6 согласно стандарту ETSI [2];

- изменение мощности и частоты при включении и выключении передатчика по пункту 6.2.1.7 согласно стандарту ETSI [2];

- уровень излучения в соседнем канале во время переходных процессов в передатчике по пункту 6.2.1.8 согласно стандарту ETSI [2];

- чувствительность приемника по пункту 6.2.2.1 согласно стандарту ETSI [2];

- подавление соканальной помехи по пункту 6.2.2.3 согласно стандарту ETSI [2];

- избирательность приемника по соседнему каналу по пункту 6.2.2.4 согласно стандарту ETSI [2].

6.4.1 АС, предназначенная для передачи речевых сообщений и данных одновременно, должна выполнять все требования, предъявляемые к АС, предназначенным для передачи речи согласно подразделу 6.1 в соответствии со стандартом ETSI [1].

6.4.2 АС, предназначенная для передачи речевых сообщений и данных одновременно, должна выполнять следующие требования, предъявляемые к АС, предназначенным для передачи данных согласно 6.2:

- уровень излучения передатчика в соседнем канале по пункту 6.2.1.3 согласно стандарту ETSI [2];

- уровень побочных излучений передатчика по пункту 6.2.1.4 согласно стандарту ETSI [2].

6.5.1 Квазипиковые значения несимметричного напряжения радиопомех на сетевых зажимах зарядных устройств АС (при их наличии в комплекте поставки) в диапазоне частот от 0,15 до 100 МГц не должны превышать значений, приведенных в ГОСТ 30429 (подраздел 5.1, рисунок 1, кривая 1).

6.5.2 Средние значения несимметричного напряжения радиопомех на сетевых зажимах зарядных устройств АС (при их наличии в комплекте поставки) в диапазоне частот от 30 до 100 МГц не должны превышать 26 дБмкВ согласно ГОСТ 30429 (подраздел 5.2).

6.5.3 Квазипиковые значения напряженности поля радиопомех, создаваемых АС, в диапазоне частот от 0,15 до 1000 МГц, измеренные на расстоянии 1 м, не должны превышать значений, приведенных в ГОСТ 30429 (подраздел 5.3, рисунок 2, кривая 1).

6.5.4 Устойчивость АС к электростатическим разрядам должна соответствовать ГОСТ 30804.4.2 (раздел 5, степень жесткости испытаний - 3, критерий качества функционирования - не хуже B).

6.5.5 Устойчивость АС к радиочастотному электромагнитному полю в диапазоне частот от 80 до 1000 МГц должна соответствовать ГОСТ 30804.4.3 (раздел 5, степень жесткости испытаний - 2, критерий качества функционирования - не хуже A).

6.6.1 В зависимости от условий эксплуатации, АС согласно ГОСТ 16019 (таблица 1) подразделяют на следующие группы:

- B4 - возимая АС, устанавливаемая в автомобилях, на мотоциклах, в сельскохозяйственной, дорожной и строительной технике;

- H6 - носимая АС, размещаемая при эксплуатации в одежде или под одеждой абонента, или в отапливаемых наземных и подземных сооружениях;

- H7 - носимая АС, эксплуатируемая на открытом воздухе или в неотапливаемых наземных и подземных сооружениях.

Группа АС, исходя из условий ее эксплуатации, должна устанавливаться в ТУ на АС конкретного типа.

6.6.2 Для АС группы B4 должны предусматриваться следующие виды испытаний по устойчивости к климатическим и механическим воздействиям:

а) испытание на воздействие пониженной температуры в соответствии с ГОСТ 16019 (пункт 1 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 4 таблицы 2);

б) испытание на воздействие повышенной температуры по ГОСТ 16019 (пункт 2 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 5 таблицы 2);

в) испытание на воздействие изменения температуры в соответствии с ГОСТ 16019 (пункт 3 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 6 таблицы 2);

г) испытание на воздействие синусоидальной вибрации в соответствии с ГОСТ 16019 (пункт 4 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 1 таблицы 2);

д) испытание на воздействие механических ударов в соответствии с ГОСТ 16019 (пункт 5 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 2 таблицы 2, при эксплуатации);

е) испытание на воздействие влажности при повышенной температуре в постоянном режиме в соответствии с ГОСТ 16019 (пункт 7 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 8 таблицы 2);

ж) испытание на воздействие песка или пыли в соответствии с ГОСТ 16019 (пункт 9 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 10 таблицы 2);

и) испытание на воздействие инея и росы в соответствии с ГОСТ 16019 (пункт 13 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 13 таблицы 2);

к) испытание на прочность при транспортировании в соответствии с ГОСТ 16019 (пункт 14 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 2 таблицы 2, при транспортировании).

6.6.3 Для АС группы H6 должны предусматриваться следующие виды испытаний по устойчивости к климатическим и механическим воздействиям:

а) испытание на воздействие пониженной температуры в соответствии с ГОСТ 16019 (пункт 1 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 4 таблицы 2);

б) испытание на воздействие повышенной температуры в соответствии с ГОСТ 16019 (пункт 2 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 5 таблицы 2);

в) испытание на воздействие синусоидальной вибрации в соответствии с ГОСТ 16019 (пункт 4 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 1 таблицы 2);

г) испытание на воздействие механических ударов в соответствии с ГОСТ 16019 (пункт 5 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 2 таблицы 2, при эксплуатации);

д) испытание на воздействие влажности при повышенной температуре в постоянном режиме в соответствии с ГОСТ 16019 (пункт 7 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 8 таблицы 2);

е) испытание на свободное падение в соответствии с ГОСТ 16019 (пункт 12 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 3 таблицы 2);

ж) испытание на прочность при транспортировании в соответствии с ГОСТ 16019 (пункт 14 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 2 таблицы 2, при транспортировании).

6.6.4 Для АС группы H7 должны предусматриваться следующие виды испытаний по устойчивости к климатическим и механическим воздействиям:

а) испытание на воздействие пониженной температуры в соответствии с ГОСТ 16019 (пункт 1 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 4 таблицы 2);

б) испытание на воздействие повышенной температуры в соответствии с ГОСТ 16019 (пункт 2 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 5 таблицы 2);

в) испытание на воздействие изменения температуры в соответствии с ГОСТ 16019 (пункт 3 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 6 таблицы 2);

г) испытание на воздействие синусоидальной вибрации в соответствии с ГОСТ 16019 (пункт 4 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 1 таблицы 2);

д) испытание на воздействие механических ударов в соответствии с ГОСТ 16019 (пункт 5 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 2 таблицы 2, при эксплуатации);

е) испытание на воздействие влажности при повышенной температуре в постоянном режиме в соответствии с ГОСТ 16019 (пункт 7 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 8 таблицы 2);

ж) испытание на воздействие песка или пыли в соответствии с ГОСТ 16019 (пункт 9 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 10 таблицы 2);

и) испытание на воздействие атмосферных выпадаемых осадков (дождя) в соответствии с ГОСТ 16019 (пункт 11 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 12 таблицы 2);

к) испытание на свободное падение в соответствии с ГОСТ 16019 (пункт 12 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 3 таблицы 2);

л) испытание на воздействие инея и росы в соответствии с ГОСТ 16019 (пункт 13 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 13 таблицы 2);

м) испытание на прочность при транспортировании в соответствии с ГОСТ 16019 (пункт 14 таблицы 4), характеристика и значение воздействующего фактора по ГОСТ 16019 (пункт 2 таблицы 2, при транспортировании).

6.7.1 Электропитание АС в зависимости от их назначения может осуществляться от следующих источников питания:

- собственного источника постоянного тока (аккумуляторной батареи);

- внешнего источника постоянного тока (бортовой сети подвижного объекта, либо блока питания).

6.7.2 При питании от бортовой сети подвижного объекта (аккумулятора, который заряжается во время эксплуатации, либо блока питания) АС должна обеспечивать работоспособность при изменении напряжения питания в пределах от минус 10% до плюс 30% относительно номинального напряжения.

6.7.3 В АС должна быть предусмотрена защита от повреждения при неправильном включении полярности электропитания в соответствии с ГОСТ Р 50829 (пункт 13.2).

6.7.4 При питании от собственного источника постоянного тока, его тип, номинальное напряжение питания и диапазон допустимых напряжений должны устанавливаться в ТУ на АС конкретного типа.

6.8.1 АС не должны создавать непосредственно у головы пользователя ЭМП, превышающие временно допустимых уровней (ВДУ), установленные СанПиН [3] (4.1).

6.8.2 Должна быть исключена возможность воспламенения АС при случайном замыкании в цепи питания и/или при неправильном включении полярности питания в соответствии с ГОСТ Р 50829 (пункт 13.3).

6.8.3 Температура наружных поверхностей АС во время работы при нормальных климатических условиях должна соответствовать ГОСТ Р 50829 (пункт 8.1).
