"ГОСТ Р ИСО 17268-2014. Национальный стандарт Российской Федерации. Устройства соединительные для заправки наземных транспортных средств газообразным водородным топливом"
(утв. и введен в действие Приказом Росстандарта от 26.11.2014 N 1763-ст)

1 ПОДГОТОВЛЕН Некоммерческим партнерством "Национальная ассоциация водородной энергетики (НП НАВЭ)" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации N 29 "Водородные технологии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2014 г. N 1763-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 17268:2012 "Устройства присоединительные для повторной заправки топливом наземных средств передвижения, работающих на сжатом водороде" (ISO 17268:2012 Gaseous hydrogen land vehicle refuelling connection devices)

Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5)

5 ВВЕДЕН ВПЕРВЫЕ

Международная организация по стандартизации (ИСО) является международной федерацией национальных органов по стандартизации (членов ИСО). Деятельность по подготовке международных стандартов осуществляется через технические комитеты. Каждый член, заинтересованный в разработке стандартов, имеет право быть представленным в данном комитете.

ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам стандартизации в электротехнической области.

Международные стандарты разрабатываются в соответствии с правилами, изложенными в Директивах ИСО/МЭК, часть 2.

Основной задачей технических комитетов является подготовка международных стандартов. Проекты международных стандартов, утвержденные техническим комитетом, распространяются среди организаций-членов ИСО для голосования. Для принятия международного стандарта необходимо собрать минимум 75% голосов организаций-членов.

ИСО обращает внимание на то, что некоторые части документа могут регулироваться законодательством о патентных правах. ИСО не несет ответственности за идентификацию таких патентных прав.

Международный стандарт ИСО 17268:2012 подготовлен Техническим комитетом Международной организации по стандартизации ИСО/ТК 197 "Водородные технологии" (ISO/TC 197 Hydrogen technologies).

Разработка настоящего национального стандарта осуществлялась национальным техническим комитетом по стандартизации ТК 029 "Водородные технологии" в обеспечение Технического регламента Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011).

Настоящий стандарт устанавливает требования безопасности к конструкции и эксплуатационным характеристикам соединительных устройств для заправки наземных транспортных средств сжатым водородом.

Соединительное устройство (соединительное звено) для заправки транспортных средств, работающих на сжатом водороде (ТССВ), состоят из следующих компонентов:

- заправочный приемник с защитной крышкой (устанавливаются на ТССВ);

- заправочный вентиль.

Настоящий стандарт распространяется на соединительные заправочные устройства с рабочим давлением 11 МПа, 25 МПа, 35 МПа и 70 МПа.

- H11 - 11 МПа при 15 °C

- H25 - 25 МПа при 15 °C

- H35 - 35 МПа при 15 °C

- H35HF - 35 МПа при 15 °C (для грузового транспорта с повышенной интенсивность эксплуатации);

- H70 - 70 МПа при 15 °C.

Заправочные вентили и приемники, отвечающие требованиям настоящего стандарта, позволяют заправлять ТССВ на водородных заправочных станциях с рабочим давлением равным или ниже рабочего давления в топливной системе автомобиля. Они исключают возможность заправки ТССВ на заправочных станциях, осуществляющих заправку автомобилей смесью водорода с природным газом.

Настоящий стандарт не распространяется на соединительные заправочные устройства, подающие смеси водорода с природным газом.

Примечание - Настоящий стандарт может использоваться в целях сертификации изделий.

В настоящем стандарте используются нормативные ссылки на документы, являющиеся необходимыми при его применении. Для датированных ссылок применяется указанная редакция. Для недатированных ссылок применяется последняя редакция приведенного документа (включая поправки).

ИСО 188 Каучук вулканизованный или термопластичный. Испытания на ускоренное старение и теплостойкость (Rubber, vulcanized or thermoplastic -- Accelerated ageing and heat resistance tests)

ИСО 1431-1 Каучук вулканизованный или термопластичный. Стойкость к растрескиванию под действием озона. Часть 1. Испытание при статической и динамической деформации (Rubber, vulcanized or thermoplastic -- Resistance to ozone cracking -- Part 1: Static and dynamic strain testing)

ИСО 9227 Испытания на коррозию в искусственной атмосфере. Испытания в соляном тумане (Corrosion tests in artificial atmospheres -- Salt spray tests)

ИСО 12103-1 Транспорт дорожный. Испытательная пыль для оценки фильтра. Часть 1. Испытательная пыль пустынь Аризоны (Road vehicles - Test dust for filter evaluation - Part 1: Arizona test dust)

ИСО 14687-2 Топливо водородное. Технические условия на продукт. Часть 2. Применение для топливных элементов с протонообменной мембраной дорожных транспортных средств (Hydrogen fuel -- Product specification -- Part 2: Proton exchange membrane (PEM) fuel cell applications for road vehicles)

ИСО 15501-1 - Транспорт дорожный. Топливные системы, работающие на сжатом природном газе. Часть 1. Требования безопасности (Road vehicles -- Compressed natural gas (CNG) fuel systems -- Part 1: Safety requirements)

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 соединительное звено (connector): Совмещенный комплект заправочного вентиля и заправочного приемника (переходника) ТССВ, который позволяет осуществить быстрое соединение и отсоединение при заправке топливом транспортного средства или системы хранения.

3.2 цикл испытаний (cycle): Процесс, включающий в себя надежное соединение заправочного вентиля и заправочного приемника, нагнетание давления водорода до расчетного значения, сброс давления и отсоединение заправочного вентиля.

3.3 гелий сухой (dry helium): Гелий с температурой точки росы, обеспечивающей отсутствие конденсата во время испытаний, при чистоте не менее 99%.

3.4 водород сухой (dry hydrogen): Водород, соответствующий или превышающий уровень качества согласно ИСО 14687-2

3.5 газ для испытания на герметичность (leak test gas): Газ для испытания на герметичность, состоящий из сухого водорода или сухого гелия, либо смеси содержащей как минимум 10% водорода или гелия и азота.

3.6 максимальное рабочее давление (maximum working pressure): максимальное давление, которое имеет место внутри соединительного звена заправочного устройства во время работы, независимо от температуры

Примечание - Максимальное рабочее давление составляет 125% от значения номинального рабочего давления при температуре 15 °C (для испытания заправочного вентиля и заправочного приемника на соответствие настоящему стандарту).

3.7 номинальное рабочее давление (nominal working pressure): Давление, при котором должно работать соединительное устройство при температуре газа 15 °C

Примечание - Определяет давление газа в целиком заполненной системе хранения.

3.8 заправочный вентиль (nozzle): Устройство системы заправки топливом, которое позволяет быстро подключить и отключить подачу водорода в автомобиль или емкость для хранения газа

3.9 средства принудительной блокировки (positive locking means): Конструктивная особенность, которая обеспечивает приведение в действие блокирующего механизма, необходимого для того, чтобы до подачи давления зафиксировать наличие надежной работы соединительного звена.

3.10 защитная крышка (protective cap): Средство, предотвращающее попадание дорожной грязи и других загрязняющих веществ во впускное отверстие заправочного приемника транспортного средства.

3.11 заправочный приемник (receptacle): Устройство, установленное на транспортном средстве или системе хранения водорода, предназначенное для соединения с заправочным вентилем и позволяющее осуществлять заправку водородом.

Примечание - термин может применяться к впускному отверстию для заправки топливом.

4.1 При конструировании заправочных вентилей и заправочных приемников ТССВ в соответствии настоящим стандартом должны быть учтены установленные требований по безопасности, долговечности и ремонтопригодности.

4.2 Заправочные вентили и заправочные приемники, сконструированные и испытанные в соответствии с настоящим стандартом должны обеспечивать защиту:

а) автомобиля, работающего на водородном топливе, при попытке заправки на станциях с рабочим давлением или расходом выше, чем у используемого автомобиля;

б) автомобиля, работающего на водородном топливе, при попытке заправки на станциях, заправляющих транспортные средства другим газообразным топливом;

в) транспортного средства, работающего на другом газообразном топливе, при попытке заправки на водородных заправочных станциях.

4.3 Заправочные вентили и заправочные приемники должны быть изготовлены в соответствии с современной инженерно-технической практикой.

4.4 Заправочные вентили и заправочные приемники должны быть:

а) спроектированы таким образом, чтобы максимально исключить вероятность неправильной сборки,

б) спроектированы с учетом защиты от смещения, деформации, коробления или других повреждений,

в) изготовлены в соответствии требования обеспечения герметичности и целостности конструкции при нормальных условиях эксплуатации;

г) сконструированы с соблюдением всех необходимых требований безопасности.

4.5 Заправочные вентили и заправочные приемники должны изготавливаться из материалов, пригодных и совместимых для эксплуатации со сжатым водородом в диапазонах давления и температуры, которым они будут подвергаться в соответствии с 5.8 и 6.9. Материалы, используемые для изготовления заправочных вентилей, заправочных приемников и защитных крышек, должны быть искробезопасными или способствующими уменьшению искрообразования. Все компоненты, подвергающиеся воздействию давления или смачиванию, должны также изготавливаться из материала, совместимого с деионизированной водой. Совместимость с неметаллическими материалами должна быть подтверждена документально изготовителем компонента или независимой третьей стороной.

4.6 Заправочный вентиль должен подсоединяться или отсоединяться от заправочного приемника без использования инструментов.

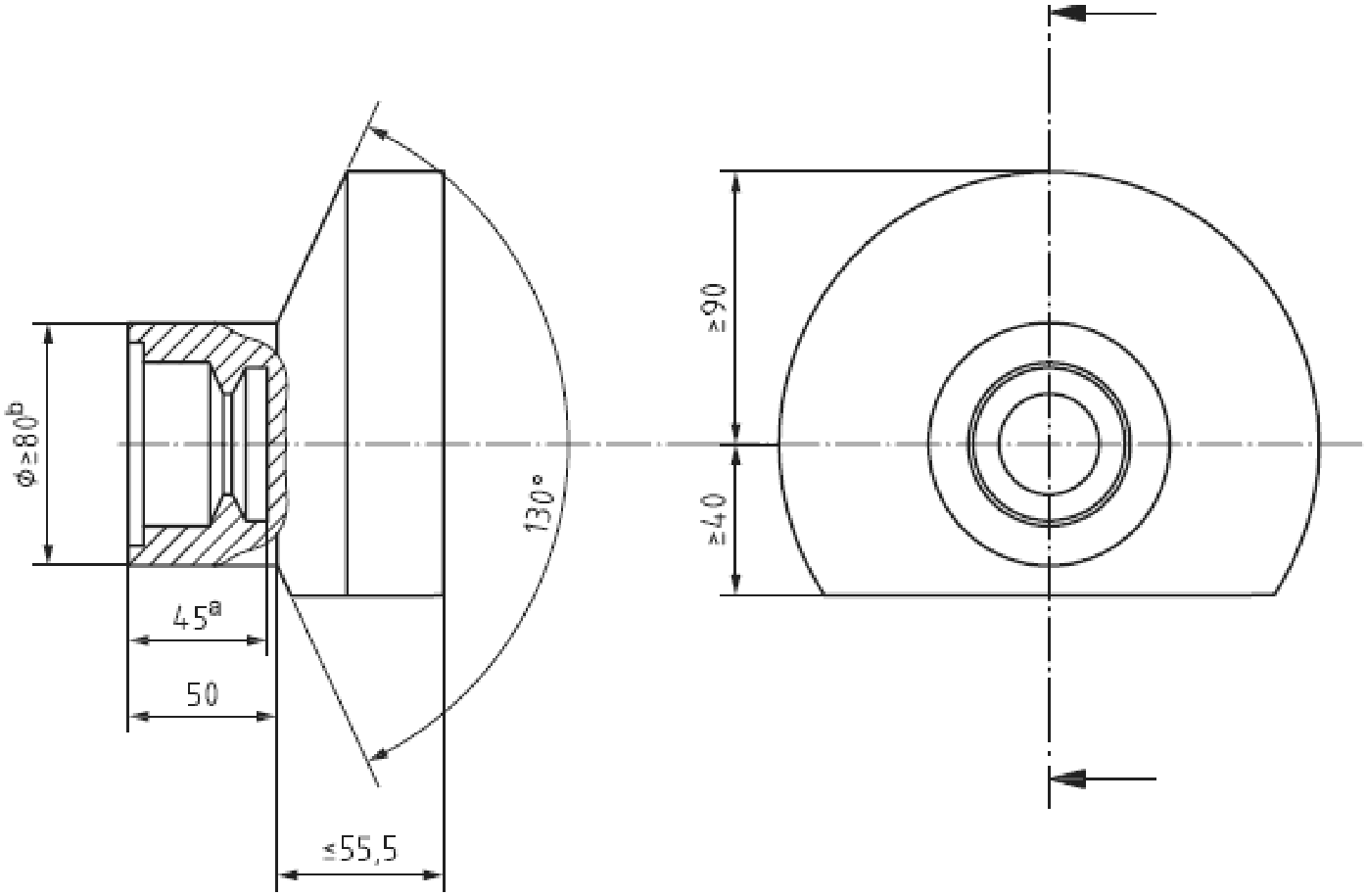

4.7 Заправочные приемники H11 и H25 должны устанавливаться на автомобиль в соответствии с требованиями ИСО 15501-1. Все другие заправочные приемники должны устанавливаться на автомобиль в соответствии с требованиями к габаритам рабочей зоны, указанным в приложении A.

4.8 Защитные крышки служат для защиты заправочного приемника от загрязнения и не должны подвергаться воздействия давления. Они должны обладать устойчивостью, достаточной для защиты от случайного сдвигания с места. Все защитные крышки должны иметь фиксатор, прикрепляющий их к заправочному приемнику автомобиля.

5.1 Заправочные вентили должны соответствовать требованиям к размерам, указанным в 6.1., и обеспечивать надлежащую взаимозаменяемость. Заправочные вентили должны соединяться с заправочными приемниками, имеющими такое же номинальное давление или выше, и их конструкция не должна позволять использовать эти устройства с оборудованием имеющим давление, меньшее номинального рабочего давления. Заправочный вентиль должен выступать на 1 мм из стопорного кольца для всех вентилей с различным номинальным рабочим давлением. Конструкция вентилей должна позволять использовать их только с транспортными средствами на сжатом водороде. Должна быть исключена возможность их использования для автомобилей, работающих на других газовых топливах.

5.2 Заправочные вентили должны относиться к одному из следующих трех типов:

ТИП A (TYPE A) - заправочный вентиль с распределительным шлангом, который остается герметично закрытым после прекращения подачи в него газа из заправочной станции. Заправочный вентиль не должен пропускать поток водорода в отсутствии надежного соединения с заправочным приемником. Такой заправочный вентиль должен быть оборудован встроенным золотником (золотниками), который перед тем, как произойдет отсоединение заправочного вентиля от заправочного приемника, прекращает подачу газа и позволяет безопасно удалить остатки водорода. Конструкцией узлов соединительного звена должно быть предусмотрено наличие полости, открывающейся перед разъемом соединительного звена, в которую водород, находящийся между золотником заправочного вентиля и запорным клапаном заправочного приемника, может безопасно быть удален до отсоединения заправочного вентиля.

ТИП B (TYPE B) - заправочный вентиль с распределительным шлангом, который остается герметично закрытым после прекращения подачи в него газа из заправочной станции. Для безопасного удаления газа до отсоединения заправочного вентиля должен применяться отдельный трехходовой кран, присоединенный к отверстию заправочного вентиля. Заправочный вентиль не должен пропускать поток газа до установления надежного соединения. Удаление газа должно осуществляться до отсоединения заправочного устройства (10.2.4 - 10.2.7). Трехходовой распределительный кран должен конструироваться и маркироваться с четким указанием положений: "ОТКРЫТО", "ЗАКРЫТО" и "УДАЛЕНИЕ ГАЗА".

ТИП C (TYPE C) - заправочный вентиль с распределительным шлангом, который сбрасывает давление (0,5 МПа и ниже) после выключения заправочной станции. Заправочный вентиль не должен пропускать поток газа до установления надежного соединения. Управление заправкой водорода может осуществляться заправочной колонкой заправочной станции с учетом наличия сигнала об установлении соединения с приемником ТССВ.

5.3 Заправочные вентили должны проектироваться с рабочим ресурсом до 100 000 циклов в процессе эксплуатации, при условии организации определенного технического обслуживания в соответствии требованиями изготовителя. Трехходовой распределительный кран, который используется для приведения в действие заправочного устройства Типа B, должен быть рассчитан на тот же ресурс, что и заправочный вентиль (т.е. 100 000 циклов).

5.4 Удаление газа или сброс давления из полости соединения между всеми типами заправочных вентилей и заправочных приемников должно происходить до отсоединения. Эта мера предосторожности должна приниматься для удаления газа или сброса давления в заправочных устройствах всех типов с тем, чтобы обеспечить необходимые условия безопасности.

5.5 В месте соединения заправочного вентиля и заправочного шланга должна обеспечиваться повышенная безопасность соединения, не следует полагаться только на наружные и внутренние уплотнительные резьбовые соединения, например, на коническую трубную резьбу.

5.6 Заправочные вентили H11 и H25 должны соответствовать требованиям к рабочей зоне, указанной в ИСО 15501-1. Все другие заправочные вентили должны соответствовать требованиям рабочей зоны, указанным в приложении A.

5.7 Заправочные вентили должны быть оснащены средствами, защиты от попадания в них твердых частиц от источников, расположенных ранее на линии давления. Требование считается выполненным, если, например, заправочный вентиль оснащен фильтром соответствующего размера, который защищает его функциональную работоспособность.

5.8 Вентиль должен быть спроектирован для работы при температуре окружающей среды от минус 40 °C до 50 °C и при температуре водородного топлива от минус 40 °C до 85 °C.

5.9 Заправочный вентиль не должен быть оснащен механическими средствами открытия контрольного клапана заправочного приемника.

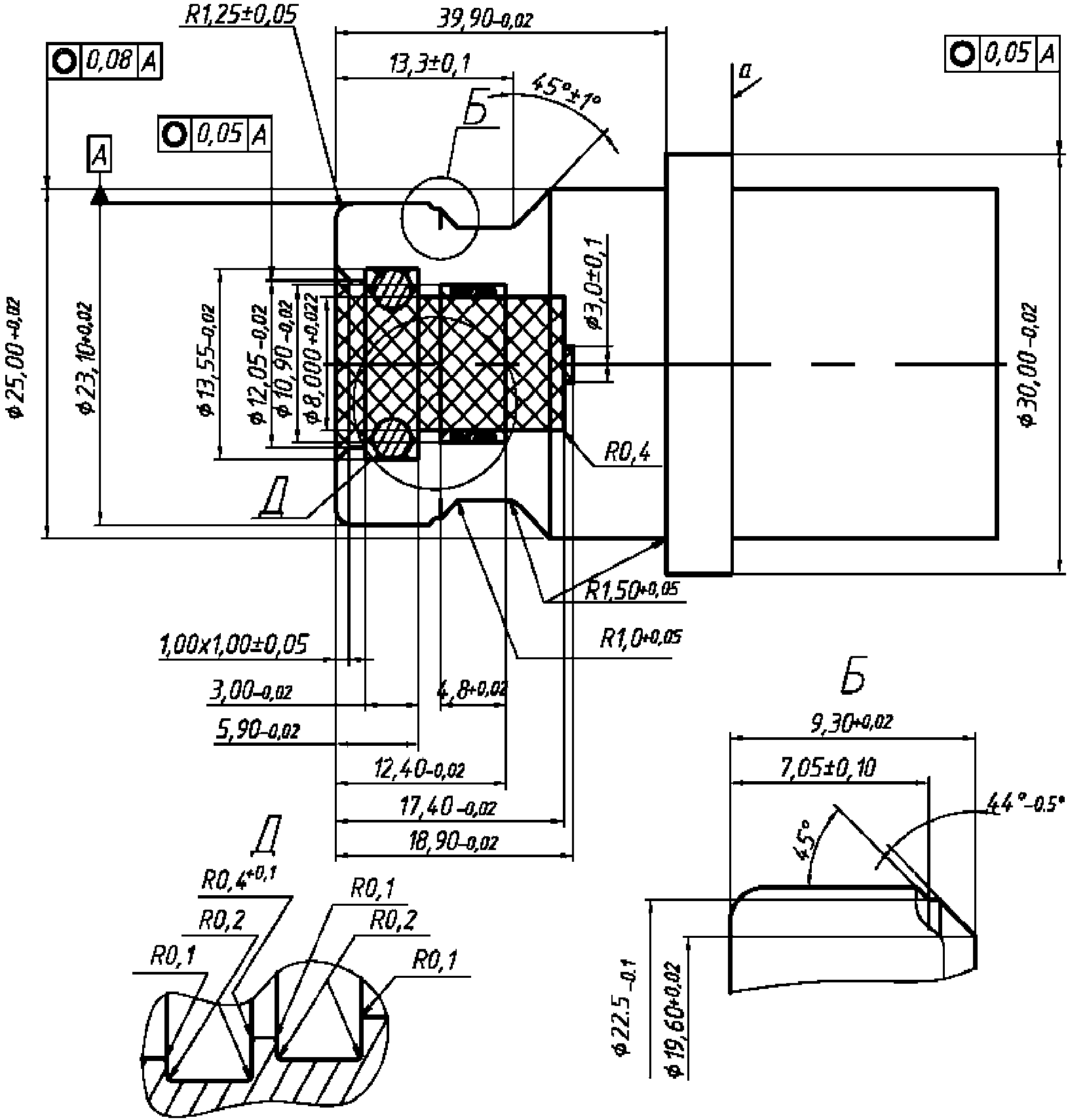

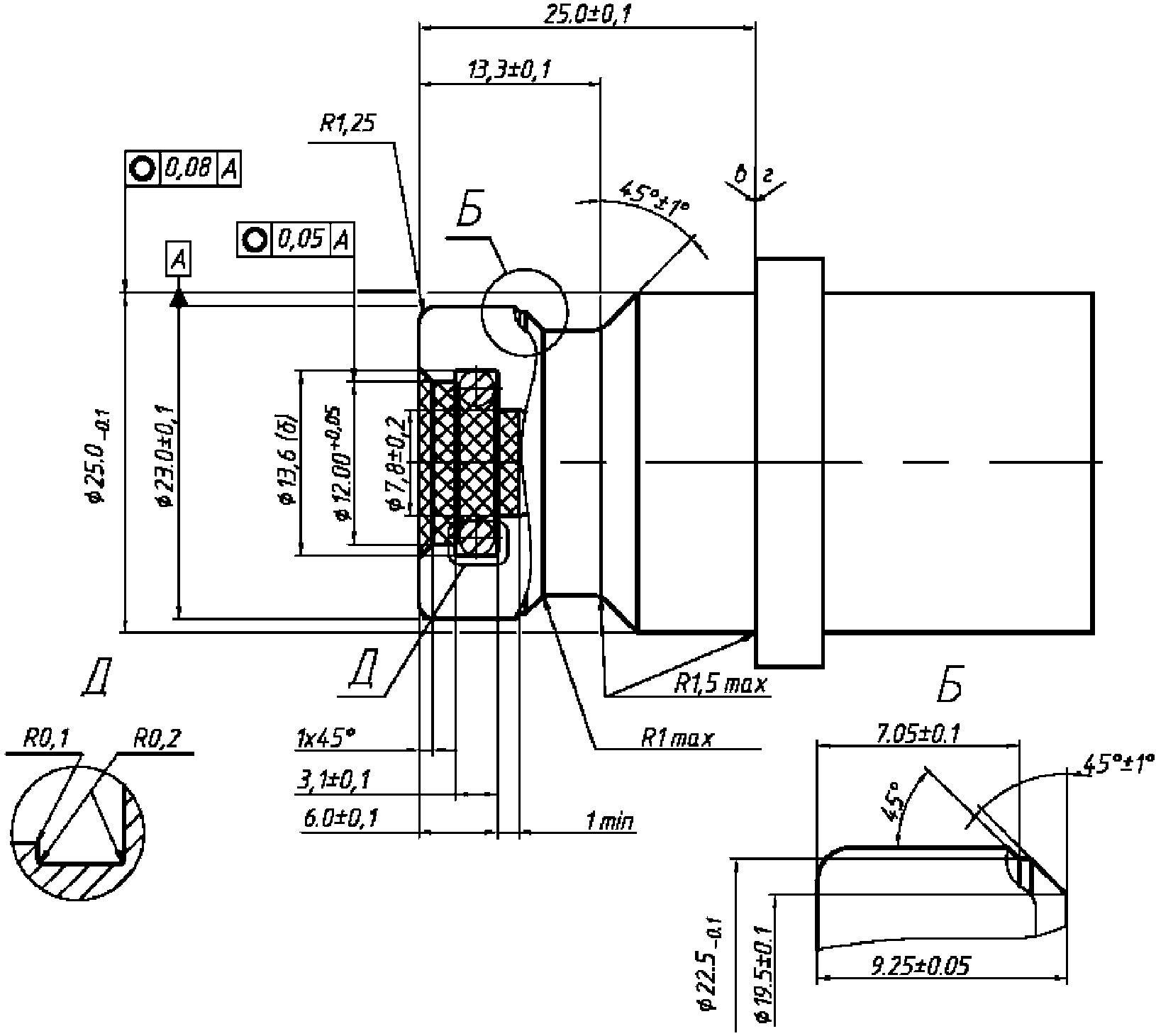

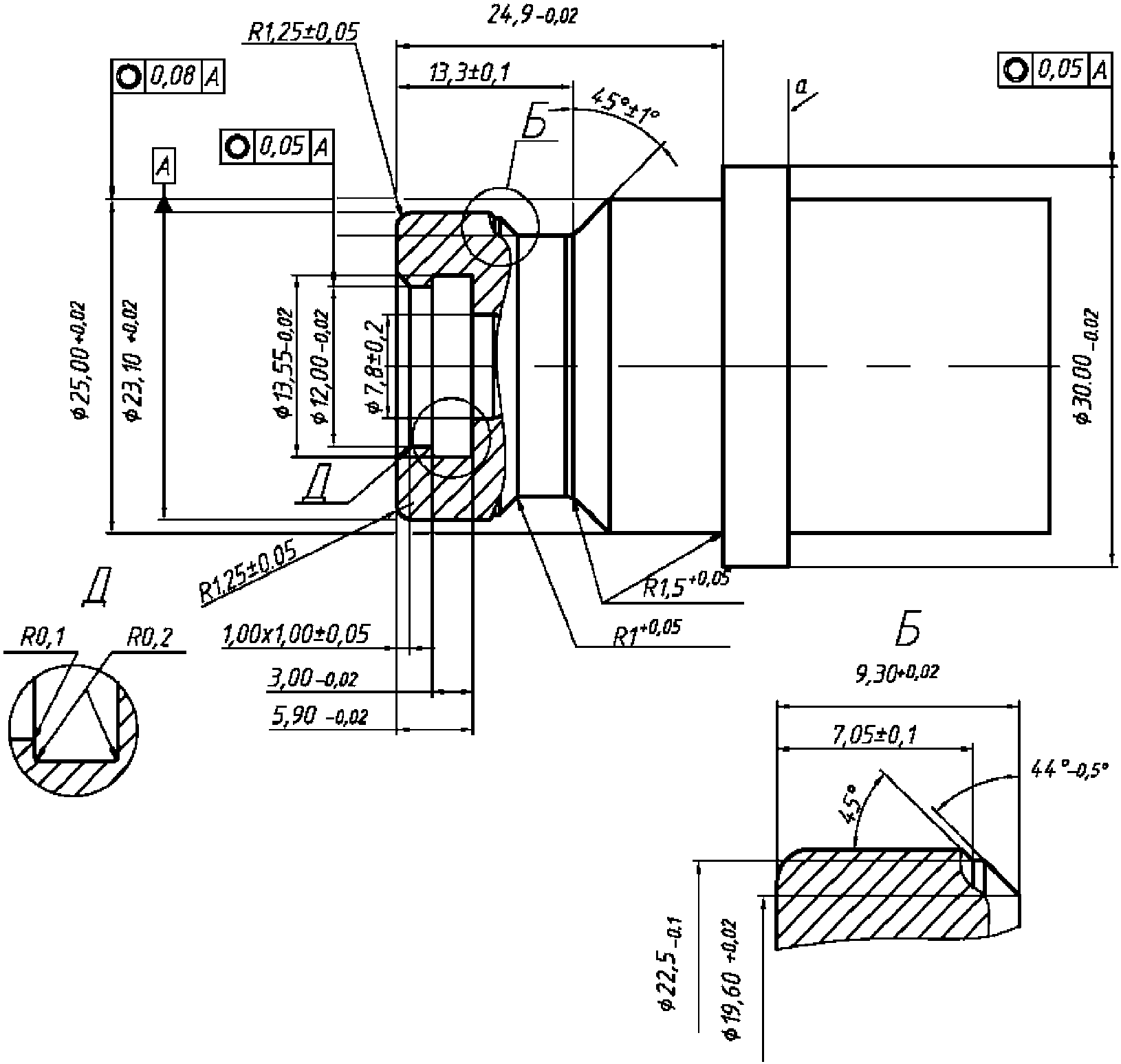

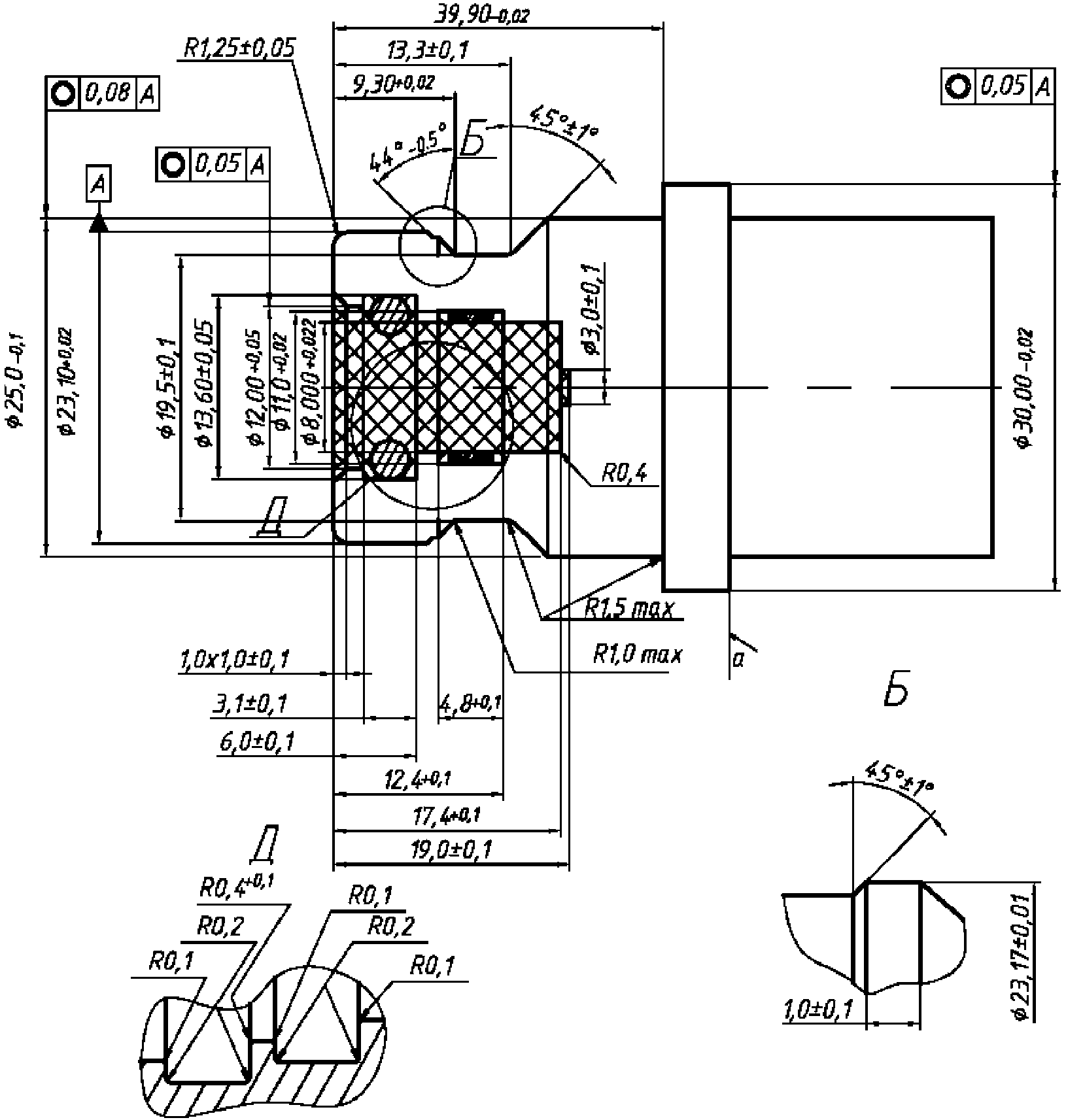

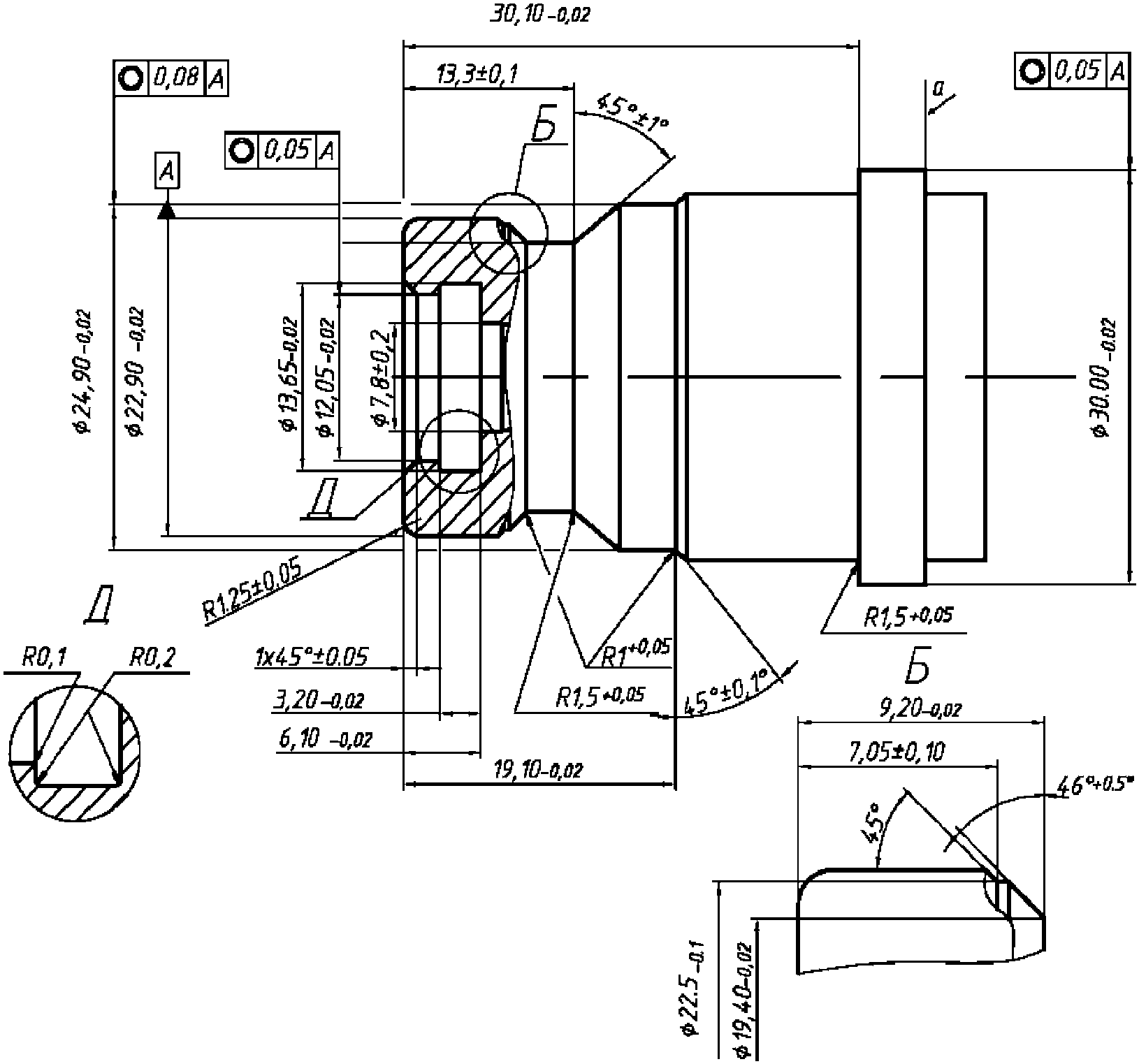

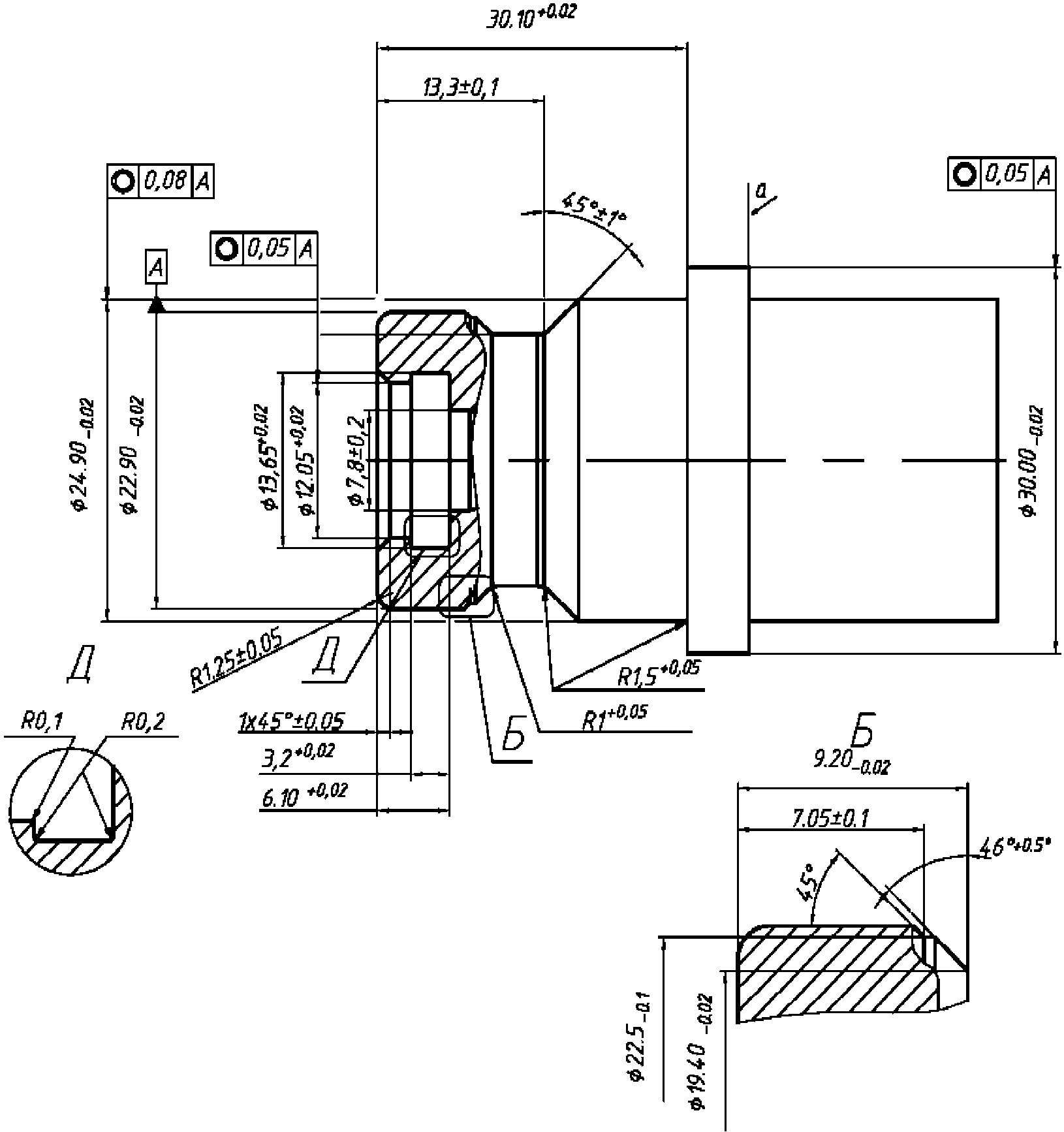

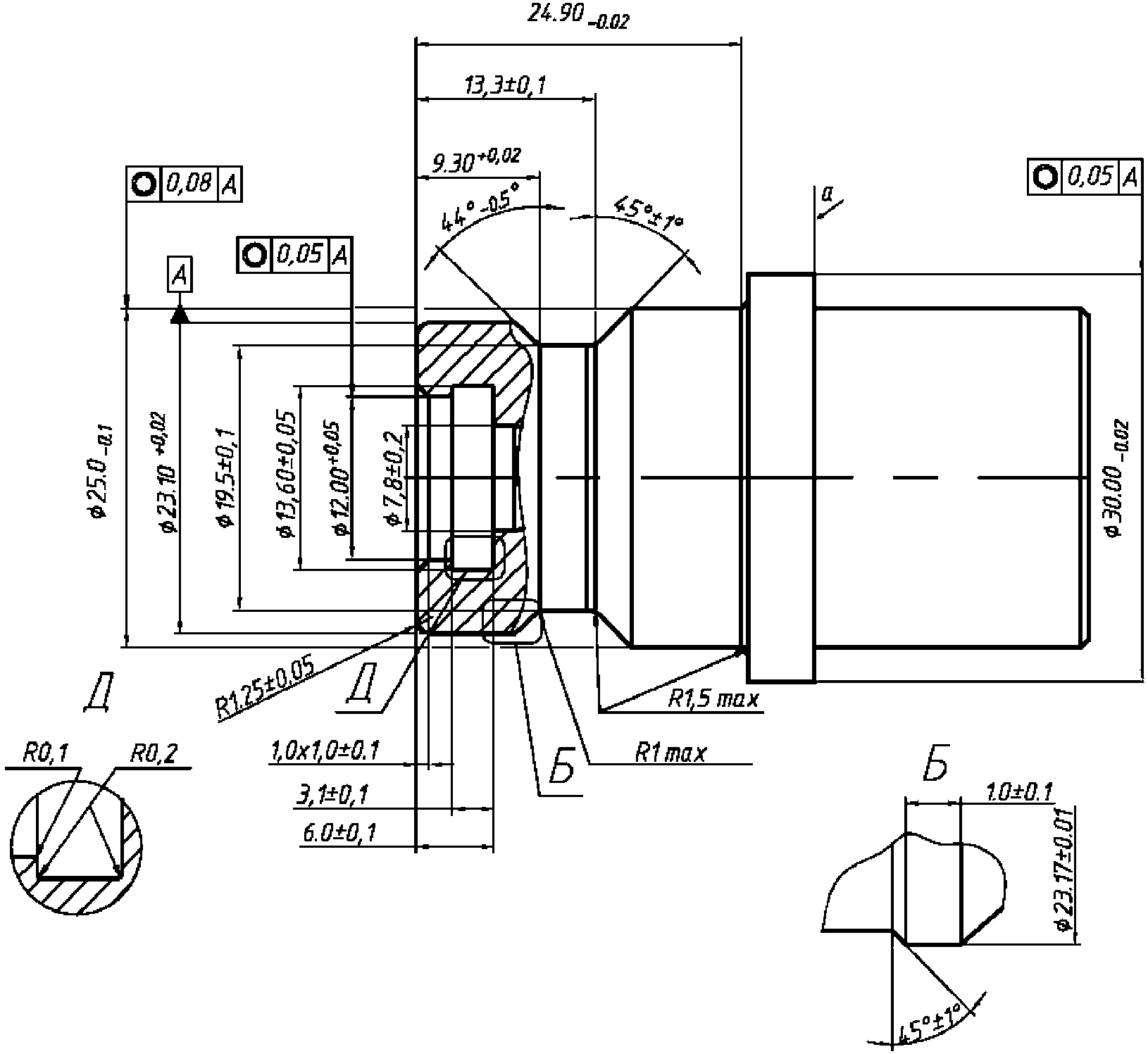

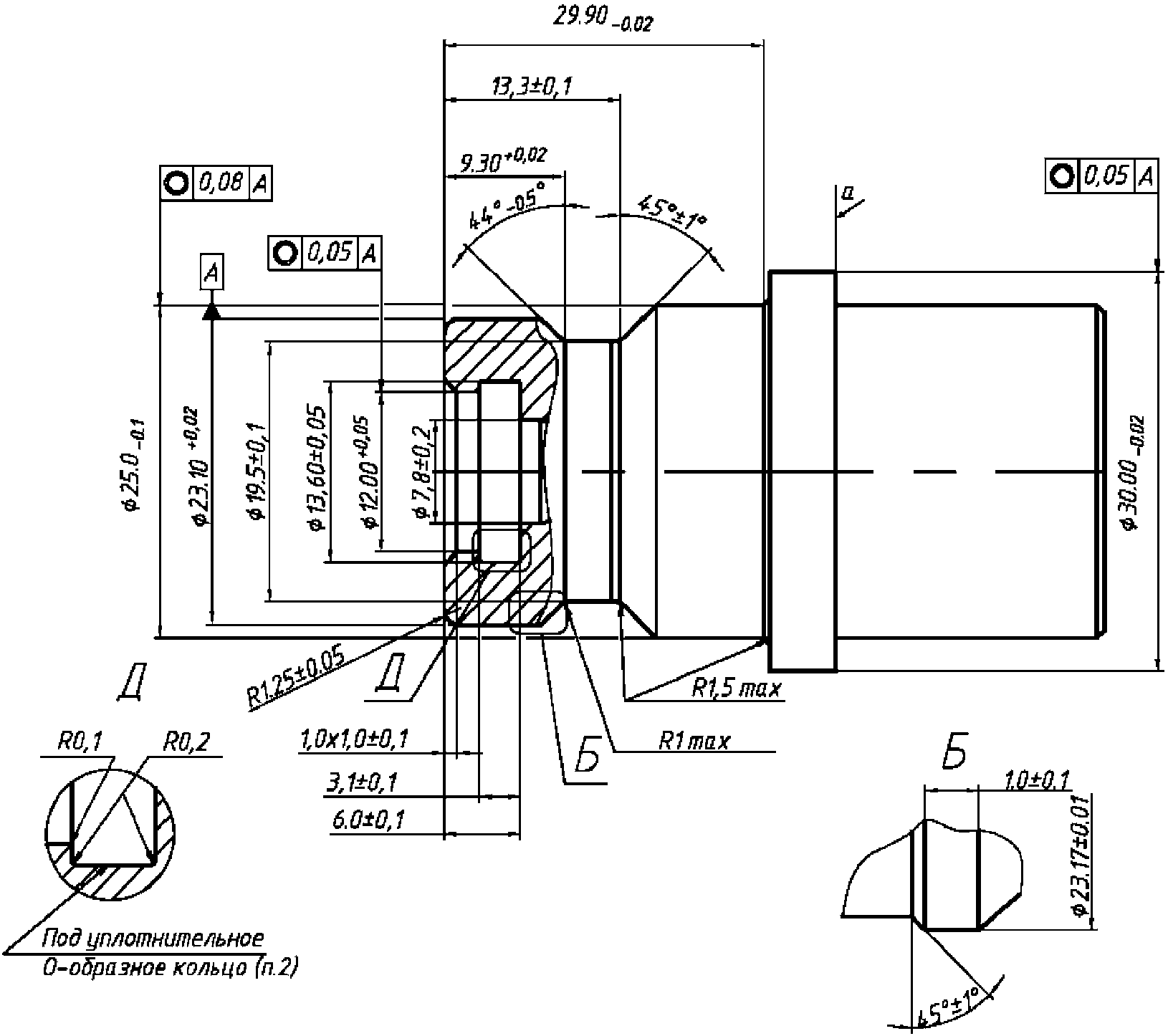

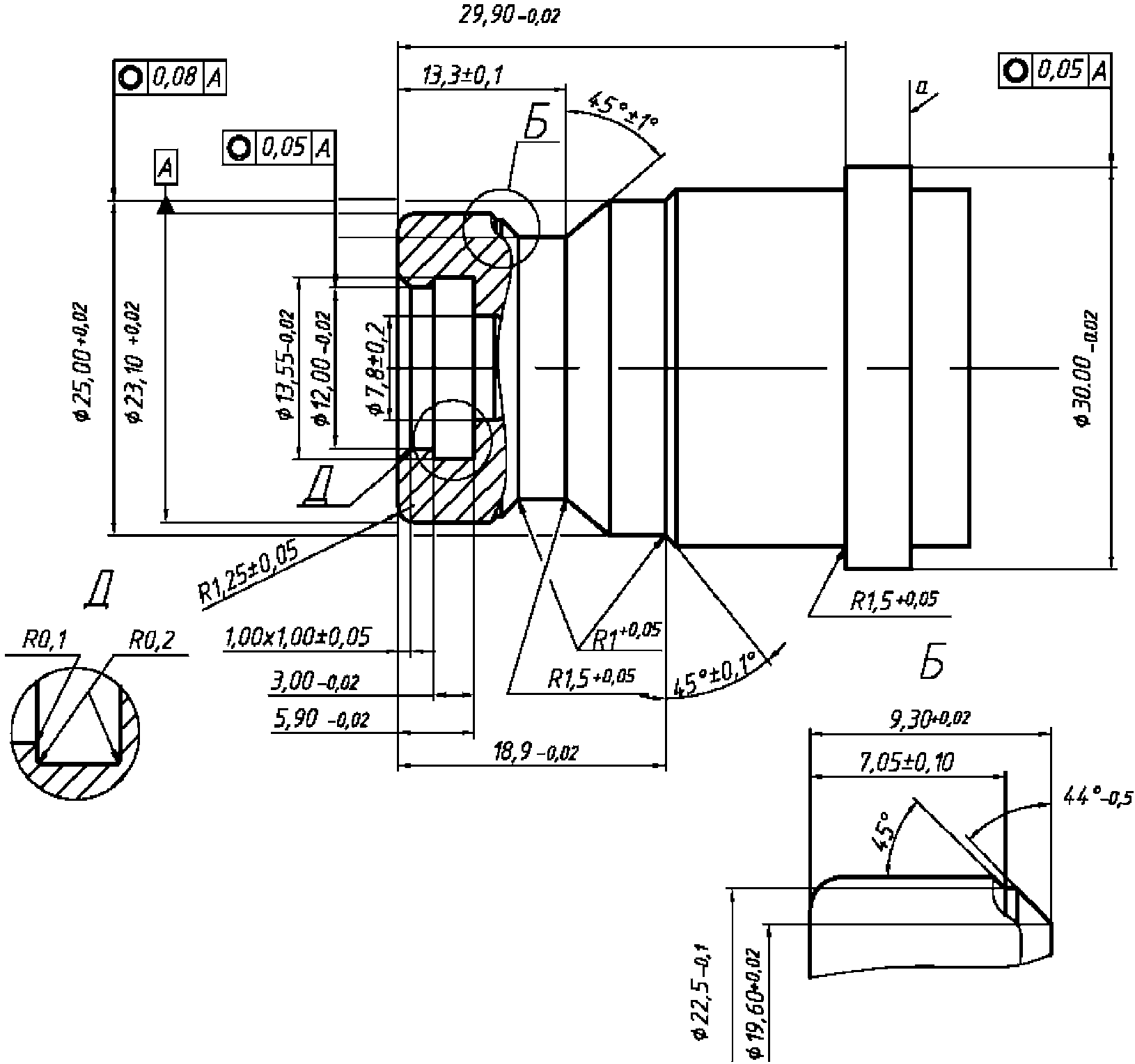

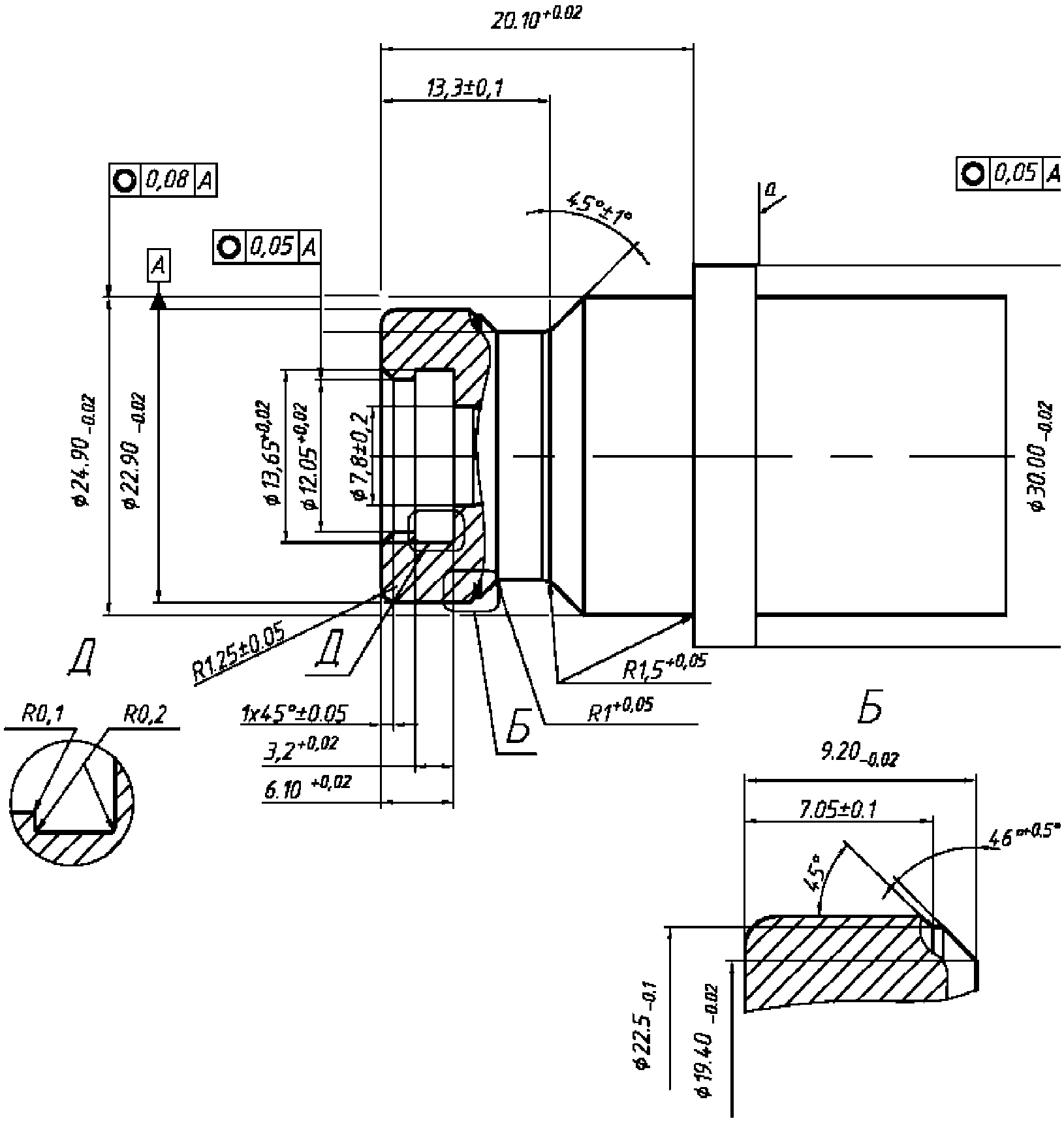

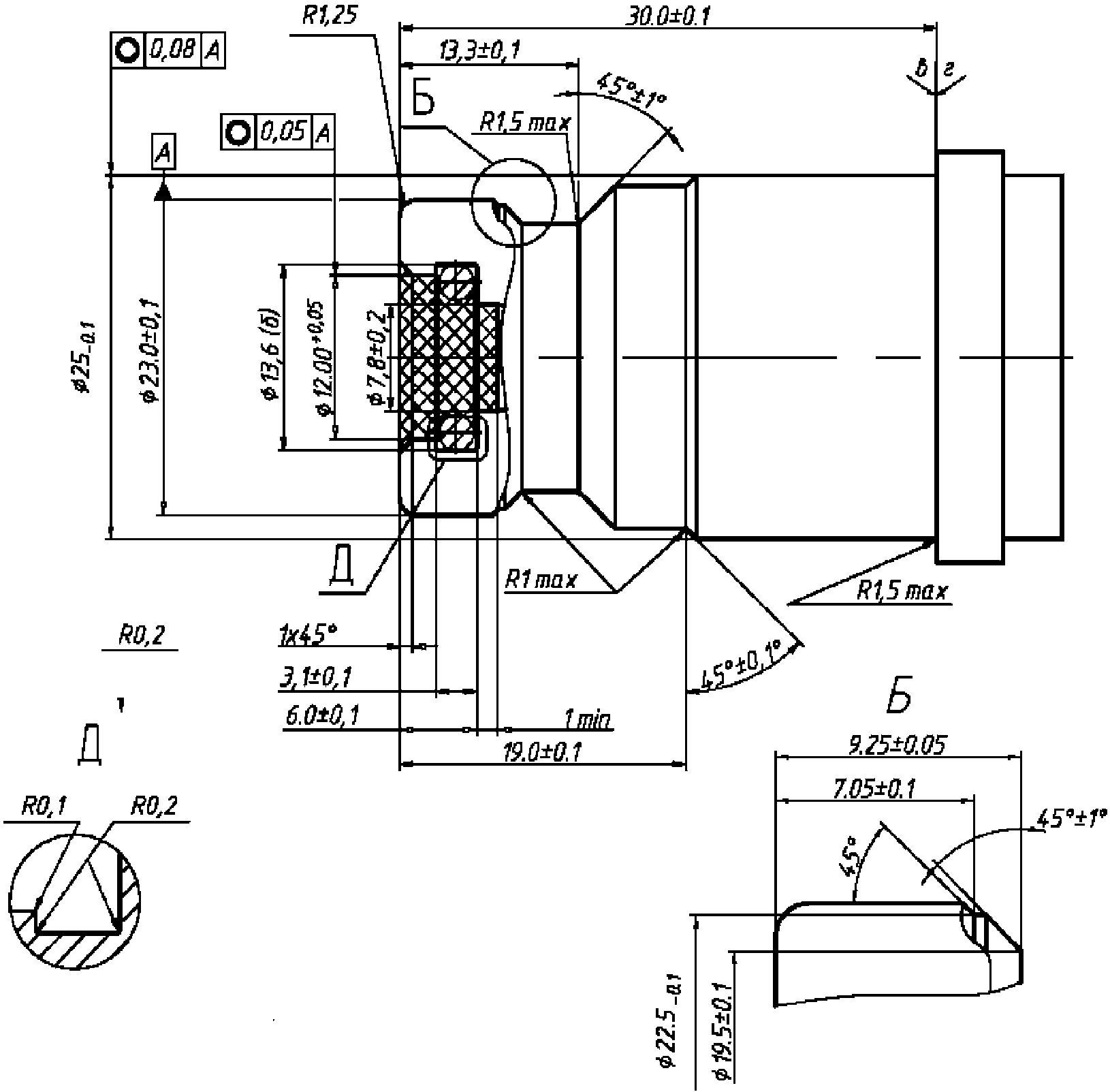

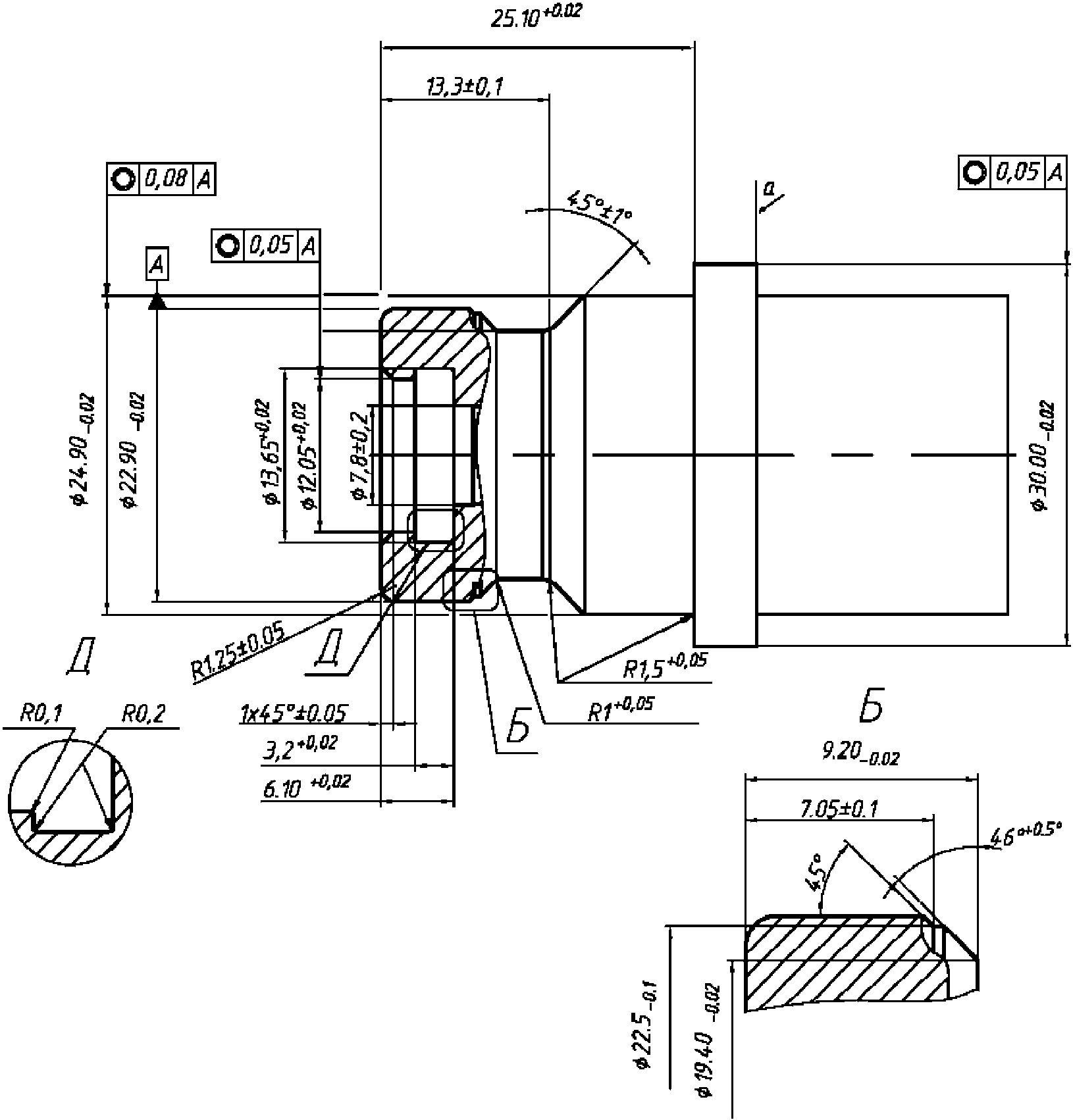

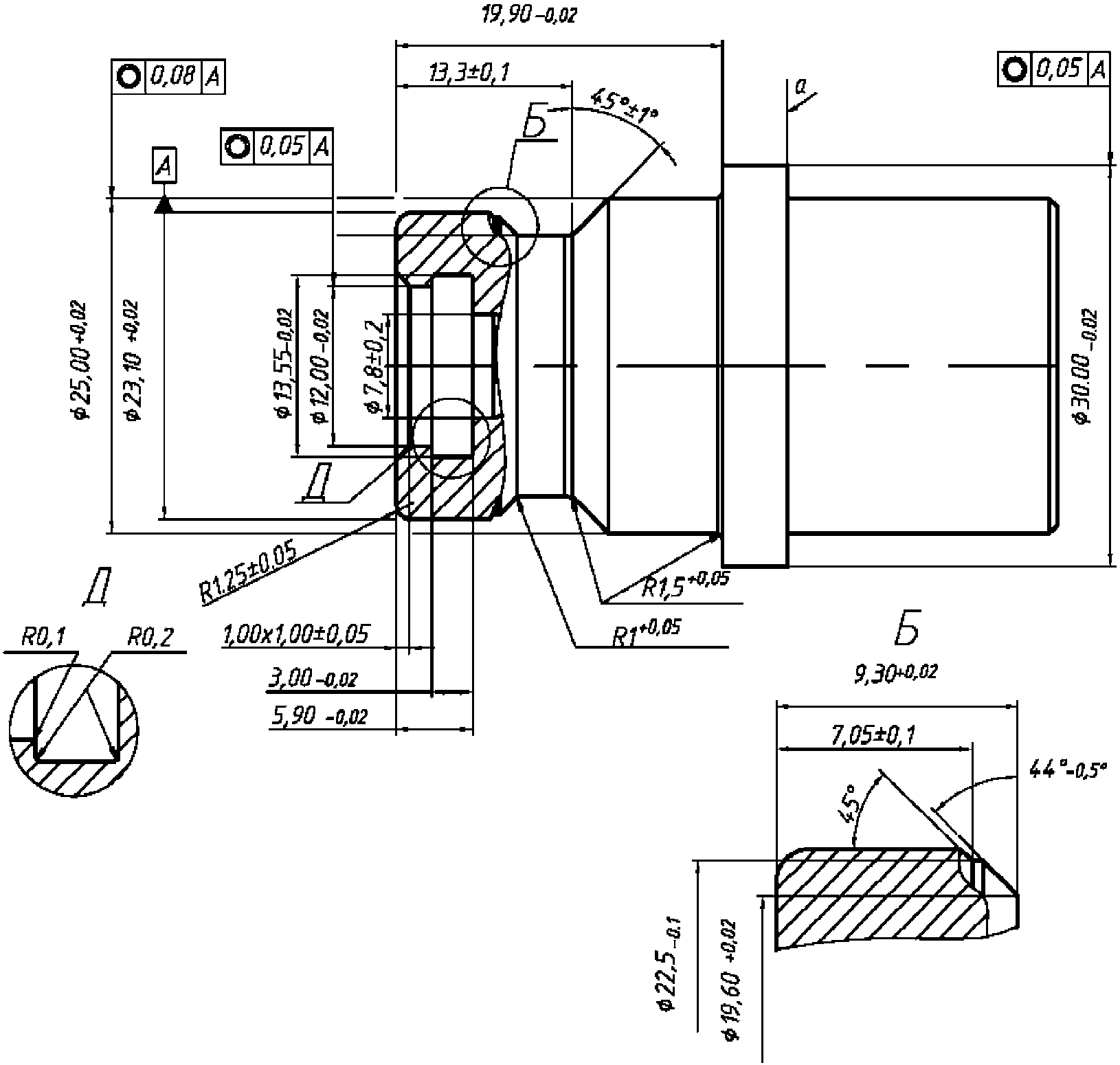

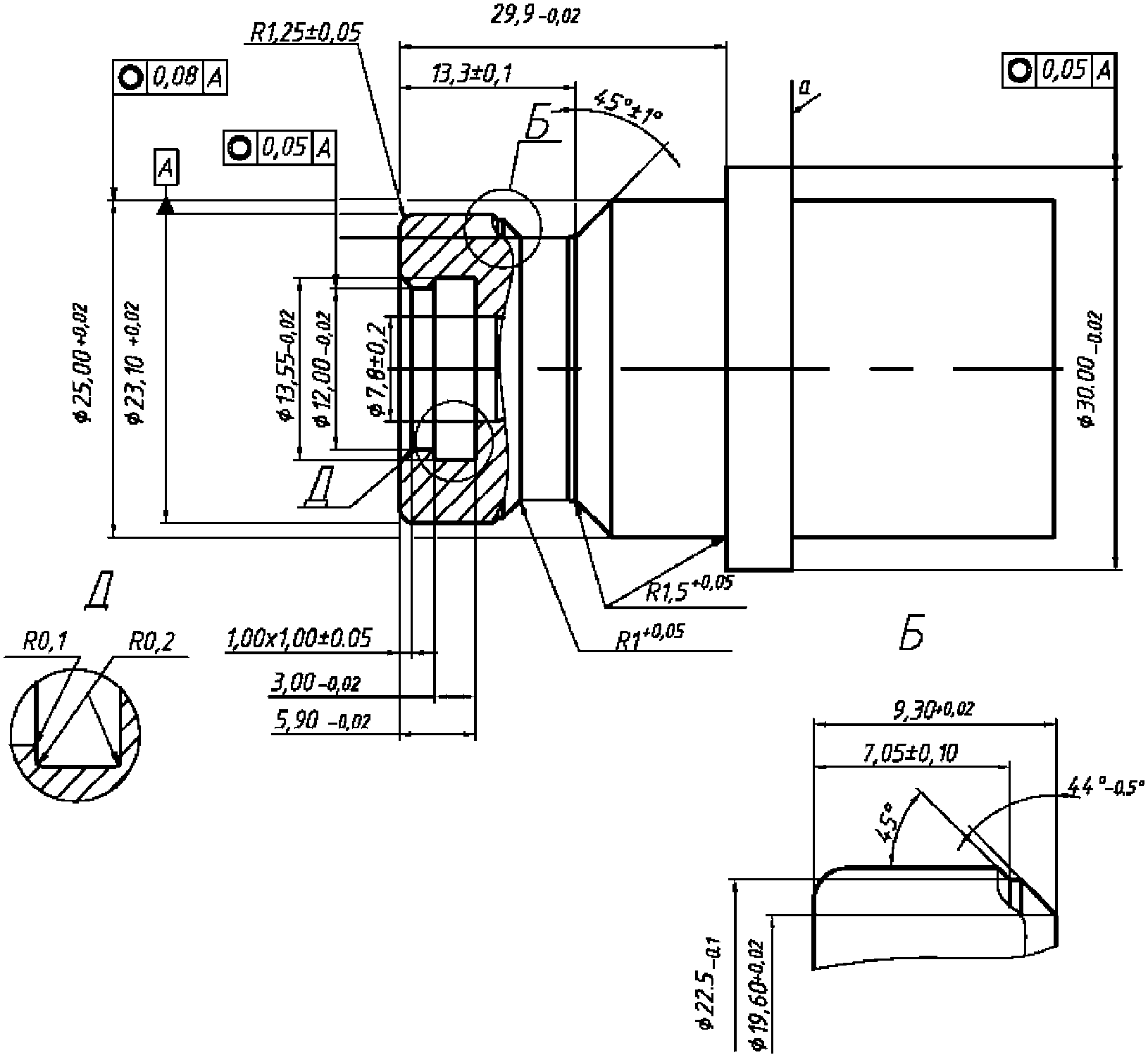

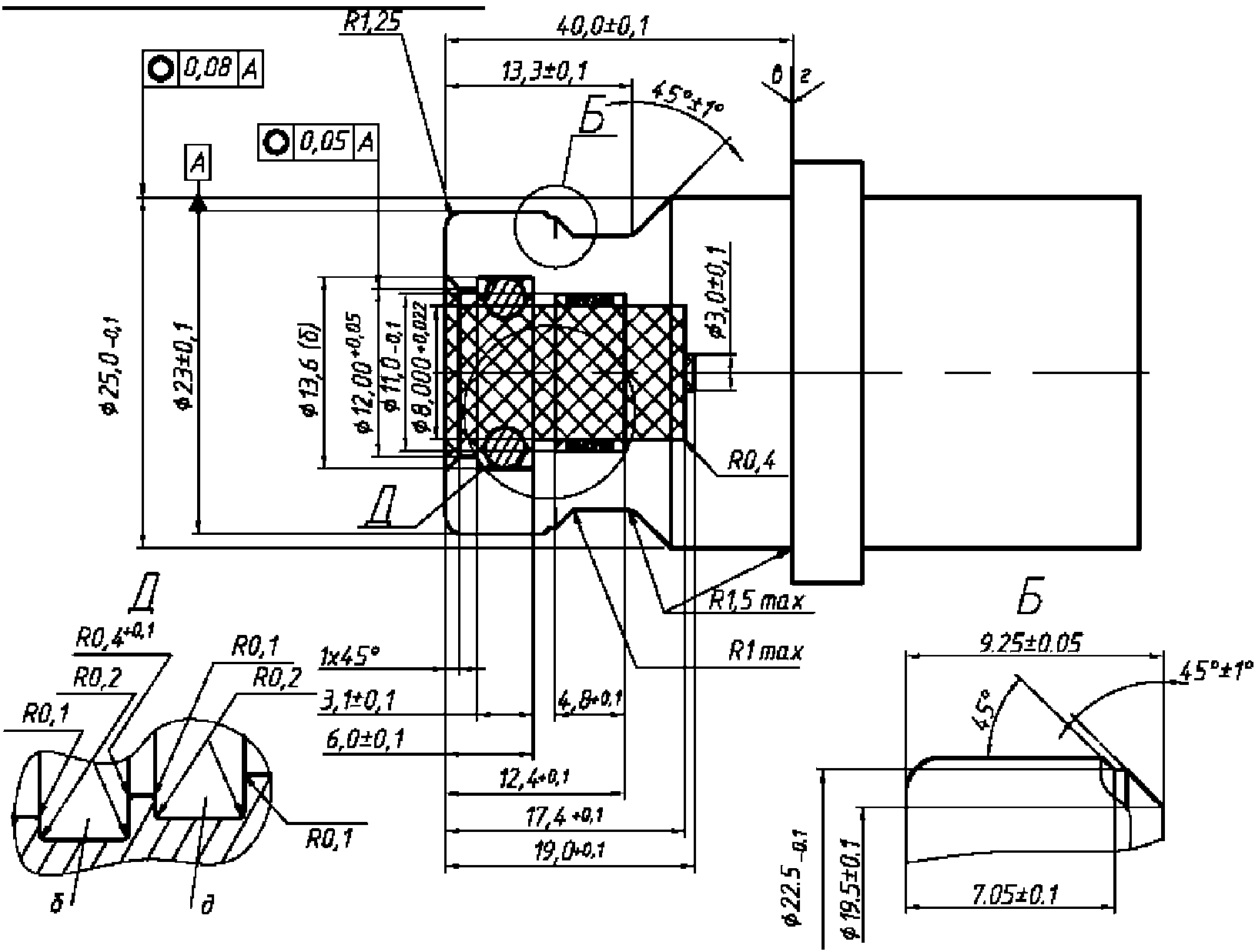

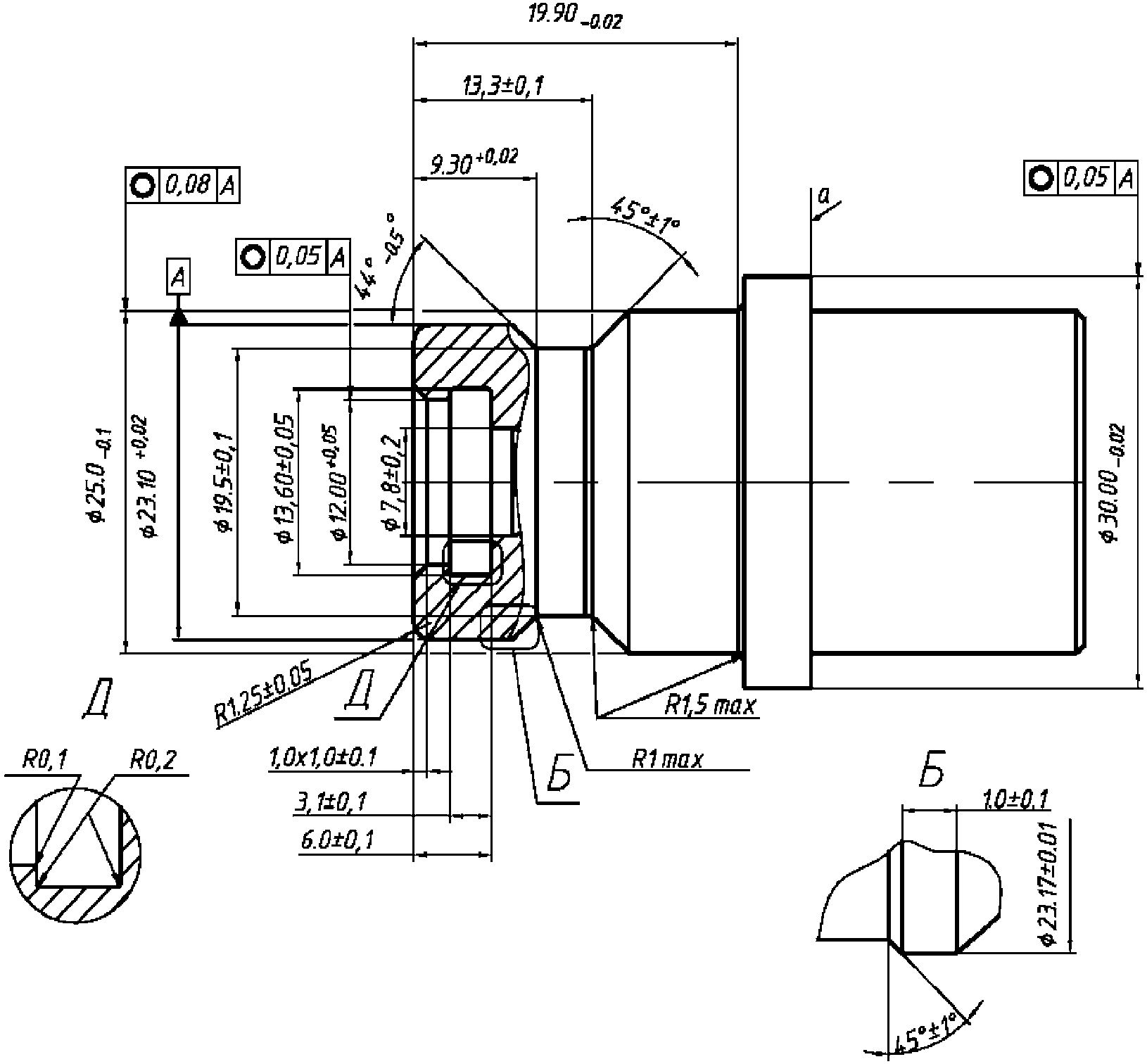

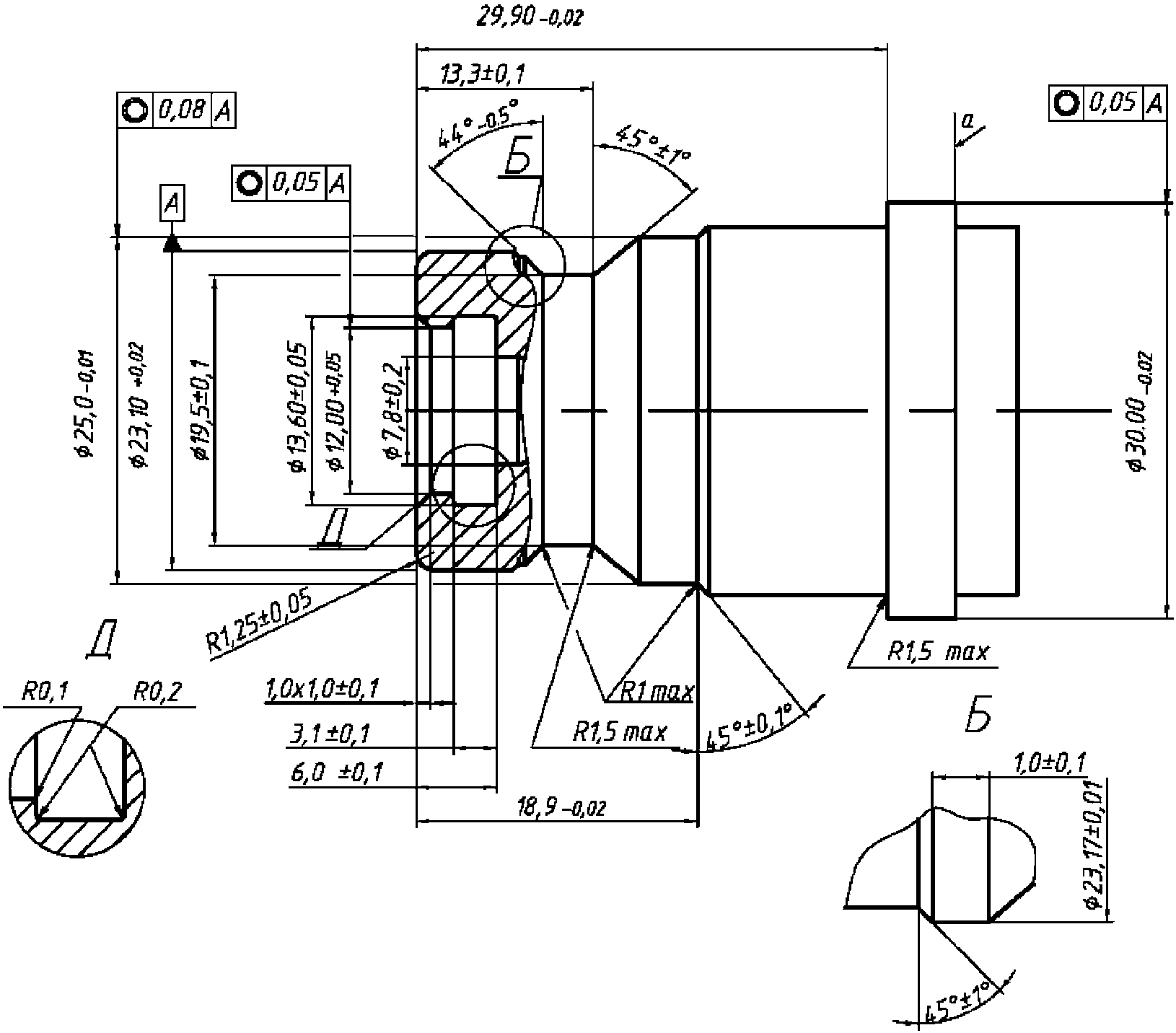

6.1 Размеры стандартного заправочного приемника должны соответствовать требованиям, указанным в приложении B.

Примечание - Главное уплотнительное кольцо для всех устройств с номинальным значением давления ниже 70 МПа располагается на передней кромке заправочного приемника. У заправочного приемника на 70 МПа главное уплотнительное кольцо располагается в отверстии заправочного приемника. Заправочный приемник на 70 МПа также включает в себя уплотнительное кольцо на передней кромке заправочного приемника, обеспечивающее уплотнение для заправочного вентиля с номинальным значением давления ниже 70 МПа.

6.2 Заправочные приемники должны соответствовать всем требованиям настоящего стандарта. Отрицательный результат испытания, выполненного с образцами заправочного приемника и заправочного вентиля, означает наличие неисправности в конструкции заправочного приемника.

6.3 Срок службы заправочного приемников должен составлять 15000 рабочих циклов и 15 лет эксплуатации при условии соблюдения регламента технического обслуживания, установленного изготовителем.

6.4 При проектировании заправочных приемников, у которых на заднем поперечнике предусмотрены средства крепления арматуры или маркировки, должно быть учтено, что не могут выступать за размеры контура, указанные в приложении B.

В конструкции допустимо использовать - "лыски под ключ", крепежные пазы для защитной крышки, шестигранный ключ, "выемки" для маркировки, а также резьбы для защитной крышки. Указанные особенности конструкции приемников не должны оказывать влияния на работоспособность заправочного вентиля.

6.5 Для предотвращения утечки газа заправочный приемник должен быть оборудован внутренним запорным клапаном. Запорный клапан должен быть бесконтактного типа и открываться только при воздействии перепада давлений.

6.6 Техническое средство для присоединения заправочного приемника к топливной системе транспортного средства не должно устанавливаться непосредственно на узлах имеющих уплотнительные резьбовые соединения.

6.7 Заправочные приемники должны быть сконструированы таким образом, чтобы они либо были устойчивыми к загрязнению твердыми частицами, либо были оборудованы средствами защиты от указанных загрязнений, как в соединенном, так и в отсоединенном состоянии. Таким средством может быть фильтрующее устройство с установленными характеристиками, обеспечивающее защиту функциональных возможностей запорного клапана. Заправочный приемник в отсоединенном состоянии должен быть обеспечен средствами, предотвращающими попадание в него жидкостей и инородных веществ

6.8 Заправочный приемник должен быть оснащен техническими средствами, обеспечивающими его прочное крепление к транспортному средству и пройти соответствующее испытание (7.10).

6.9 Заправочный приемник должен быть предназначен для нормального функционирования при температуре от минус 40 °C до 85 °C.

Заправочные вентили и заправочные приемники должны отвечать требованиям настоящего стандарта.

7.2.1 Если отсутствуют дополнительные требования:

а) испытания должны проводится при температуре (20 +/- 5) °C;

б) все испытания давлением должны проводиться с использованием газа, предназначенного для испытаний на герметичность;

в) все испытания на герметичность должны проводиться с газом предназначенным для таких испытаний;

г) жидкости и устройства, используемые при испытаниях, перед их началом, должны быть приведены к нормальным условиям состояния.

Испытания заправочных вентилей должны проводиться с крепежными приспособлениями, указанными в приложении C, приложении D или приложении E. Для каждого испытания заправочного устройства необходимо использовать новый испытательный образец заправочного приемника. Наличие отказа в процессе проведения любого испытания с заправочным вентилем и заправочным приемником должно расцениваться как дефект конструкции заправочного вентиля.

Заправочные приемники следует испытывать только с заправочным вентилем (заправочными вентилями) соответствующим требованиям настоящего стандарта. Наличие отказа в процессе проведения любых испытаний с заправочным приемником и заправочным вентилем следует расценивать, как ошибку в проектировании заправочного приемника

Это испытание должно проводиться с целью проверки усилий и крутящих моментов во время соединения и разъединения устройства по давлением и без давления.

Разъединяющие усилия и моменты должны применяться в направлении, соответствующем для отсоединения и освобождения заправочного вентиля. Крутящий момент должен прилагаться к механизму разъединения/расфиксации или трехходовому крану.

Например, если есть ручка, то крутящий момент прилагается посредством осевого вращения ручки заправочного вентиля в направлении, которое приведет к разъединению и освобождению заправочного вентиля.

Испытание считается успешно пройденным, если выполнены следующие условия:

- внешний осмотр заправочного вентиля и заправочного приемника подтверждает правильность работы устройства,

- невозможность подачи газа если заправочный вентиль и заправочный приемник плохо подсоединены и непрочно зафиксированы,

- невозможность извлечения заправочного вентиля, если давление в заправочном звене выше 1,0 МПа,

- после отсоединения заправочного вентиля любого типа прекращается подача газа, при разъединении не должно возникать никаких опасных состояний, заправочные вентили типа C должны находиться под давлением 0,5 МПа во время данного испытания,

- если давление ниже или равно 0,5 МПа, то заправочные вентили типа A и B должны отсоединяться с помощью усилия ниже 225 Н и момента ниже 7 Н·м,

- у негерметизированных устройств осевое усилие для соединения, блокировки или разблокировки и отсоединения устройства должно быть ниже или равно 90 Н,

- на вспомогательном замковом устройстве, включающем в себя поворотный блокирующий механизм, усилие блокировки или разблокировки запирающих средств не должно превышать 1 Н·м,

- на вспомогательном замковом устройстве, включающем в себя осевой блокирующий механизм, усилие блокировки или разблокировки запирающих средств не должно превышать 1 Н·м,

Данное испытание проводится для того, чтобы убедиться, что заправочный вентиль может выдержать падение с высоты 2 м при температуре минус 40 °C.

Заправочный вентиль, выдержанный в течение 24 часов при температуре минус 40 °C, соединяют с 5-метровым топливозаправочным рукавом и затем бросают с высоты 2 м на бетонный пол, как изображено на рисунке 1. Указанная процедура производится десять раз в течение пяти минут с момента извлечения из морозильной камеры, затем испытание повторяют при максимальном рабочем давлении снова десять раз в течение дополнительных пяти минут.

После всех указанных падений заправочный вентиль должен иметь возможность нормального соединения с заправочным приемником. Кроме этого, заправочный приемник должен соответствовать требованиям испытаний на герметичность, изложенным в 7.7 и 7.11, а также испытания на гидростатическую прочность, изложенного в 7.16.

Испытания должны проводиться с целью проверки возможности утечки в заправочном звене, заправочном вентиле и заправочном приемнике при комнатной температуре.

Испытания должны проводиться под давлением 0,5 МПа и 150% от номинального рабочего давления. Все устройства должны проверяться на герметичность с момента их соединения и нагнетания давления до момента отсоединения.

Для определения скорости утечки заправочного вентиля, заправочного приемника и соединительного звена используется испытательный газ, подаваемый под давлением на вход соединительного звена, отсоединенный заправочный вентиль и на выход отсоединенного заправочного приемника.

Для определения скорости утечки запорного клапана заправочного приемника используется испытательный газ, подаваемый под давлением на вход соединительного устройства. Верхняя часть заправочного приемника должна быть быстро разгерметизирована, заправочный вентиль отсоединен, и запорный клапан заправочного приемника проверен на герметичность.

После испытаний, описанных выше, в заправочном вентиле, заправочном приемнике, соединительном звене и запорном клапане заправочного приемника не должно быть пузырей, свидетельствующих об утечке газа, в течение 1 минуты. При обнаружении пузырей нужно измерить скорость утечки путем внешнего вакуумного испытания с использованием испытательного газа (общее испытание) или аналогичного метода, подтверждающего, что скорость утечки водорода ниже 20 см3/час при 20 °C.

Примечание - Допустимая скорость утечки распространяется только на испытания со 100% водородом. Допустимая скорость утечки для других газов или газовых смесей должна пересчитываться в эквивалентную скорость утечки для 100% водорода.

Испытание проводится с целью проверки возможности заправочных вентилей с ручками выдерживать максимальные усилия в процессе эксплуатации без каких-либо повреждений.

Усилие 200 Н должно применяться к рабочей ручке клапана в самой дальней точке от оси вращения, как в направлении открывания, так и закрывания. Испытания должны проводиться с заправочным вентилем, прочно соединенным с заправочным приемником, а также с заправочным вентилем, который преднамеренно плохо соединен с заправочным.

После испытаний заправочный вентиль должен сохранять надлежащую функциональность.

Испытание проводится для проверки вибростойкости заправочного приемника и защитной крышки. Заправочный приемник и защитная крышка должны быть зафиксированы в испытательном устройстве и подвергнуты вибрации с частотой от 5 до 60 Гц в течение восьми минут с каждым из указанных ниже значений. Амплитуда вибрации должна составлять минимум 1,5 мм для диапазона 5 - 20 Гц, 1,2 мм для 20 - 40 Гц и 1 мм для 40 - 60 Гц. Испытания должны проводиться один раз в осевом направлении и следующие в радиальном направлении. После испытаний не должно быть признаков видимого повреждения заправочного приемника и защитной крышки. Заправочный приемник должен соответствовать требованиям испытаний на герметичность в соответствии с 7.7 и 7.11, а также в соответствии с 7.16.

Испытание проводится для проверки работоспособности заправочного вентиля и заправочного приемника при воздействии чрезмерной нагрузки во время эксплуатации.

Подсоединенный заправочный вентиль и заправочный приемник могут подвергаться следующим повышенным нагрузкам во время эксплуатации:

a) воздействие тягового усилия в направлении продольной оси заправочного вентиля или заправочного приемника;

b) воздействие изгибающего момента на торцевое креплению заправочного вентиля.

Элементы крепления заправочного вентиля и заправочного приемника должны выдерживать чрезмерные нагрузки a = 1000 Н, b = 120 Н·м без деформаций или повреждений. Присоединенный заправочный вентиль и заправочный приемник должны также выдерживать нагрузки: усилие a = 2000 Н, момент b = 240 Н·м без утечки. Плечо пары сил должно измеряться от точки крепления заправочного приемника к кузову транспортного средства до входного отверстия рукава заправочного вентиля.

Испытательное оборудование для заправочного вентиля и заправочного приемника должно проверяться под давлением и без давления. Во время испытания заправочного вентиля и заправочного приемника давление должно подниматься до значения, соответствующего максимальному рабочему давлению. Для данного испытания должно использоваться соответствующее испытательное оборудование "Со свободной посадкой" (приложение C). Испытательное оборудование должно устанавливаться на несущем элементе. Для целей данного испытания несущий элемент должен выдерживать указанные нагрузки без смещения или деформации. Заправочный вентиль должен быть надежно соединен с испытательным приспособлением.

После испытаний заправочный вентиль и соединительное звено должны соответствовать требованиям испытания на герметичность, изложенным в 7.7 и 7.11, а также испытания на гидростатическую прочность в 7.16.

Испытания должны проводиться с целью определения скорости утечки и работоспособности заправочного вентиля и соединительного звена при пониженных и повышенных температурах.

Перед подготовкой к испытаниям необходимо продуть устройства азотом и затем герметизировать от взаимодействия с окружающей средой с помощью испытательного газа под давлением 7 МПа. Все испытания должны проводиться, при воздействии указанных испытательных температур. Выход устройства должен быть закрыт, а давление должно подаваться к входному отверстию устройства.

Соединительное звено и устройства должны подвергаться испытанию на герметичность в соответствии с нижеперечисленными процедурами после 2 часов охлаждения компонентов и детектора утечки (если используется):

a) соединение вентиля и заправочного приемника выдерживаются при температуре минус 40 °C и проверяется на герметичность под давлением 0,5 МПа и максимальном рабочем давлении;

b) соединение заправочного вентиля и приемника выдерживаются при температуре 50 °C и проверяется на герметичность под давлением 1 МПа и максимальном рабочем давлении;

c) отсоединенный заправочный приемник выдерживается при температуре минус 40 °C и проверяется на герметичность под давлением 0,5 МПА и максимальном рабочем давлении;

d) отсоединенный заправочный приемник выдерживается при температуре 85 °C и проверяется на герметичность под давлением 1 МПа и максимальном рабочем давлении;

e) отсоединенный заправочный вентиль выдерживается при температуре минус 40 °C и проверяется на герметичность под давлением 0,5 МПА и максимальном рабочем давлением;

f) отсоединенный заправочный вентиль выдерживается при температуре 50 °C и проверяется на герметичность под давлением 1 МПА и максимальном рабочем давлении;

Для всех компонентам должен применяться газ для испытаний на герметичность. После указанных процедур корпус устройства следует проверить на образование пузырьков при:

g) при минус 40 °C в 100% денатурированном этиловым спирте в течение 1 мин,

h) при 50 °C или 85 °C в воде в течение 1 мин.

После испытаний заправочного вентиля, заправочного приемника и соединительного звена не должно быть пузырей в течение 1 минуты, или этом скорость утечки должна быть ниже 20 см3/час при 20 °C.

Примечание - Допустимая скорость утечки распространяется только на испытания со 100% водородом. Допустимая скорость утечки для других газов или газовых смесей должна пересчитываться в эквивалентную скорость утечки для 100% водорода.

Устройства должны нормально функционировать при проведении испытаний в следующих условиях:

а) после выдержки при минус 40 °C заправочный вентиль и заправочный приемник должны соединяться и отсоединяться десять раз и проверяться под максимальном рабочем давлении,

б) после выдержки при 85 °C заправочный вентиль и заправочный приемник должны соединяться и отсоединяться десять раз и проверяться под максимальном рабочем давлении,

После испытаний устройства должны нормально соединяться и отсоединяться, а также обеспечивать функциональную работоспособность.

Испытания должны проводиться с целью проверки заправочного вентиля, заправочного приемника, запорного клапана заправочного приемника и соединительное звена на соответствие требованиям на долговечность при проведении циклических испытаний.

Во время испытаний все устройства должны обслуживаться в соответствии с инструкциями изготовителя.

Несоответствие процедур технического обслуживания при циклических испытаниях должно рассматриваться как несоответствующие данному стандарту.

Заправочный вентиль должен выдерживать 100 000 циклов испытаний. Один рабочий цикл для заправочного вентиля типа A, B и C должен включать в себя следующие действия:

а) надежное соединение заправочного вентиля и крепежных элементов испытательного приспособления заправочного приемника,

б) нагнетание максимального рабочего давления в соединительное звено с помощью газа для испытаний на герметичность,

в) сброс давления в соединительном звене,

г) отсоединение заправочного вентиля.

При отсоединении испытательное приспособление должно поворачиваться относительно вентиля со случайными или равными интервалами на протяжении всего испытания.

Испытательное приспособление заправочного приемника должно заменяться с интервалом 15000 циклов в соответствии с данными, приведенными в таблице 1, определяющими выбора приспособлений для испытания на долговечность заправочного вентиля.

По окончании 100000 циклов запорный механизм заправочного вентиля должен проверяться при нормальном для отсоединения давлении, чтобы убедиться в обеспечении его хорошего сцепления с заправочным приемником.

По окончании 100000 циклов заправочный вентиль должен соответствовать требованиям 7.5, 7.7, 7.11 и 7.15.

Заправочный вентиль должен соответствовать требованиям 7.7 при испытании с соответствующим испытательным приспособлением моделирующим профиль износа, изображенный в приложении E.

Через 15000 циклов изношенные испытательные приспособления заправочного приемника не должны выходить за профили износа, изображенные в приложении E, и должны соответствовать 7.7.

Запорный клапан заправочного приемника должен выдерживать 15000 рабочих циклов. Для целей данного испытания один рабочий цикл должен включать в себя следующие действия:

а) надежное соединение заправочного приемника с испытательным приспособлением заправочного вентиля,

б) нагнетание максимального рабочего давления в соединительном устройстве за 6 импульсов с помощью газа для испытаний на герметичность,

в) сброс давления в соединительном устройстве путем выпуска газа перед запорным клапаном заправочного приемника, а затем понижение давления на другой стороне запорного клапана заправочного приемника до значения от 0 до 0,5 МПа перед началом следующего цикла.

Через 15 000 рабочих циклов запорный клапан заправочного приемника в течение 24 часов подвергается действию потока на входе/выходе при условиях, вызывающих сильную вибрацию.

После испытания запорный клапан заправочного приемника должен соответствовать требованиям испытания на герметичность, изложенным в 7.7 и 7.11, а также испытания на электрическое сопротивление, описанного в 7.15.

Заправочный приемник должен выдерживать 15000 рабочих циклов. Для целей данного испытания один рабочий цикл должен включать в себя следующие действия:

а) прочное соединение заправочного приемника с заправочным вентилем;

б) нагнетание максимального рабочего давления в соединительном устройстве с помощью газа для испытаний на герметичность;

в) поддержание максимального рабочего давления в течение как минимум 30 секунд;

г) сброс давления в заправочном вентиле;

д) сброс давления в заправочном приемнике.

После испытаний заправочный приемник должен соответствовать требованиям на герметичность, изложенным в 7.7 и 7.11, а также испытаниям на электрическое сопротивление, описанное в 7.15.

Испытательное оборудование заправочного вентиля или заправочного приемника должно подсоединяться к испытываемому устройству. Выход заправочного приемника должен быть открыт для атмосферного давления. Впускное отверстие заправочного вентиля должно соединяться с системой подачи, которая подает испытательный газ согласно требованиям изложенным в настоящем стандарте.

Каждый заправочный вентиль и заправочный приемник должен испытываться в течение 30 циклов. Каждый цикл должен состоять из процедуры подачи полного потока газа с давлением подачи равным номинальному значению. Цикл должен быть продолжительностью две секунды, давление подачи не должно опускаться ниже 80%: от номинального рабочего давления в конце каждого цикла. Испытательная система подачи не должна ограничивать поток во время испытания.

После испытаний соединенный заправочный вентиль и заправочный приемник должен соответствовать требованиям испытаний на герметичность, изложенным в 7.7.

Данные испытания проводятся для проверки устойчивости уплотняющего материала к медленному самопроизвольному ухудшению свойств.

Изготовитель должен указать уплотняющие материалы устойчивые к старению в кислороде. Образцы деталей из синтетических материалов должны подвергаться 96-часовой выдержке при температуре 70 °C и давлении 2 МПа. Данное испытание должно проводиться в соответствии с ИСО 188.

После испытаний детали из синтетических материалов соединительных устройств не должны растрескиваться или иметь видимые следы разрушения.

Изготовитель должен указать перечень уплотняющих материалов, подвергаемых атмосферному воздействию (например, уплотнительное кольцо на поверхности заправочного приемника) устойчивые к старению в озоне. Образцы деталей из синтетических материалов должны подвергаться воздействию напряжения, обеспечивающего 20% удлинение, а также в течение 120 часов выдерживаться в воздушной среде при температуре 40 °C с объемной концентрацией озона 5 x 10^-7. Данное испытание должно проводиться в соответствии с ИСО 1431-1.

После испытаний детали соединительных устройств из синтетических материалов не должны растрескиваться или иметь видимые следы разрушения.

Данное испытание должно проводиться для проверки стойкости смачиваемых неметаллических материалов воздействию водорода.

Должны быть подготовлены, измерены и взвешены репрезентативные образцы смачиваемого неметаллического материала. Затем образцы должны помещены на 168 часов в атмосферу водорода, находящегося при номинальном рабочем давлении и температуре 20 °C +/- 5 °C. По истечении указанного срока испытательное давление должно быть снижено до атмосферного в течение периода времени, меньшего чем необходимо для сброса давления в реальных условиях эксплуатации, но не более 1 сек.

После испытаний образцы не должны иметь следов повреждения от декомпрессии. Кроме этого, образцы не должны вспучиваться более чем на 25%, давать усадку более чем на один процент и терять по массе более 10%.

Данное испытание должно проводиться для проверки электрического сопротивления соединительного звена.

Необходимо измерить электрическое сопротивление соединительного устройства.

Электрическое сопротивление соединенного заправочного приемника и заправочного вентиля не должно превышать 1000 Ом, как в состоянии под давлением, так и состоянии без давления.

Данные испытания должны проводиться для проверки прочности заправочного вентиля, заправочного приемника и соединительного звена.

Испытательные образцы, участвующие в гидравлических испытаниях не должны использоваться для последующих испытаний.

Выходные отверстия несоединенного заправочного вентиля, топливного приемника и соединительного звена должны быть заглушены, а седла клапанов или внутренние блоки должны находиться в открытом положении. Гидростатическое давление, в 3 раза превышающее максимальное рабочее давление, должно применяться к заправочному вентилю, заправочному приемнику и соединительному звену в течение как минимум 3 минут.

Во время испытания не должно наблюдаться утечек на несоединенном заправочном вентиле, заправочном приемнике и соединительном звене.

Испытания должны проводиться для проверки коррозионной стойкости заправочного вентиля и заправочного приемника.

Для испытаний должны использоваться новые образцы изделий. Защитные крышки должны находиться на своих местах. Продувочные отверстия в защитных крышках не должны быть заглушены. В то же время технологические соединения могут быть заглушены.

Заправочный вентиль и заправочный приемник должны поддерживаться в горизонтальном положении. Заправочный вентиль должен подвергаться воздействию солевого тумана в течение 96 часов в соответствии с ИСО 9227.

В ходе испытания температура внутри испытательной камеры должна поддерживаться на уровне 33 - 36 °C. Стандартный раствор солевого тумана должен содержать хлорид натрия с массовой долей 5%.

Давление воздуха равное 0,5 МПа должно поддерживаться у входного отверстия заправочного вентиля постоянно. Заправочный вентиль должен открываться каждый час для сброса воздуха (в атмосферу через устройство имитирующее заправочный приемник) в течение первых восьми часов испытания.

После 96 часов испытания заправочный вентиль необходимо промыть и осторожно очистить от остатков соли.

Заправочный вентиль не должен иметь следов коррозии или разрушения защитного покрытия и должен соответствовать требованиям испытаний на герметичность в соответствии с 7.7.

Заправочный приемник должен поддерживаться в горизонтальном положении и быть подвергнут действию солевого тумана в течение 1000 часов в соответствии с ИСО 9227. В ходе испытания температура внутри испытательной камеры должна поддерживаться на уровне 33 - 36 °C. Стандартный раствор солевого тумана должен содержать хлорида натрия с массовой долей 5%.

После 1000 часов испытания необходимо проверить участки заправочного приемника, защищенные предохранительными крышками. Затем заправочный приемник необходимо промыть и осторожно очистить от остатков соли.

На заправочном приемнике не должно быть следов коррозии или разрушения защитного покрытия, а также следов попадания воды в участок, защищенный предохранительной крышкой. Заправочный приемник должен соответствовать требованиям испытаний на герметичность в соответствии с 7.7.

Испытание должно проводиться для проверки подсоединенных (собранных) деталей на перегрузку от воздействия момента вращения при установке.

Заправочный вентиль и заправочный приемник должны быть подсоединены и собраны с применением момента 150% от значения момента, заданного изготовителя.

После соединения и сборки соединительное звено должно соответствовать требованиям испытаний на герметичность в соответствии с 7.7, и гидравлических испытаний в соответствии с 7.16.

Данное испытание должно проводиться для проверки того, что заправочный вентиль и заправочный приемник могут выдерживать загрязнение.

Емкость для испытаний необходимо заполнить на глубину 100 мм +/- 5 мм раствором/суспензией с объемной долей 5% соли и песка, соответствующего грубой фракции A4 испытательной пыли ИСО 12103-1, или аналогичного вещества, растворенного/взвешенного в дистиллированной воде. Соединительный конец заправочного вентиля и заправочного приемника необходимо опускать в раствор/суспензию на одну - пять секунд и затем извлекать. Заправочный вентиль и заправочный приемник должны размещаться так, чтобы вся соединительная зона была погружена в жидкость, но не касалась дна.

После опускания заправочного вентиля и заправочного приемника в раствор/суспензию они должны быть соединены.

Испытательный газ должен подается через соединенную пару под максимальным рабочим давлением в течение 5 сек в процессе 10 последовательных циклов. Заправочный вентиль и заправочный приемник не должны очищаться во время испытания.

После каждого цикла соединительное звено должно быть подвергнуто испытанию на герметичность в соответствии с 7.7.

Испытание должно проводиться для проверки заправочного вентиля и заправочного приемника на воздействие циклических температурных нагрузок.

Заправочный вентиль, заправочный приемник и соединительное звено должны подвергаться испытанию при давлении, соответствующему максимальному рабочему значению. Компоненты должны подвергаться воздействию наружной температуры 85 °C в течение получаса и смачиваться при этой температуре в течение 2 часов. Затем компоненты должны подвергаться действию наружной температуры минус 40 °C в течение не менее одного часа и смачиваться при этой температуре в течение 2 часов. Для завершения цикла наружная температура должна быть возвращена к значению 15 °C в течение получаса. Данный цикл необходимо повторить 100 раз.

Заправочный вентиль, заправочный приемник и соединительное звено должны обеспечить выполнение требований при испытании на герметичность в соответствии с 7.7 и 7.11, и требованиям при проведении гидравлических испытаний в соответствии с 7.16.

Испытание должно проводиться для проверки заправочного вентиля и заправочного приемника на стойкость к воздействию предварительно охлажденного водорода во время заправки топливом.

Соединительное звено должно подвергаться воздействию водорода, предварительно охлажденного до температуры минус 40 °C, со скоростью потока соответствующего 30 г/сек при 15 °C и влажности 90% в течение минимум 3 минут. В заправочном вентиле должно быть сброшено давление, после чего он должен быть отсоединен в течение 10 секунд и подсоединен заново к другому сухому заправочному приемнику через 2 минуты. Данное испытание необходимо выполнить 10 раз.

Испытание необходимо повторить еще в течение десять циклов. При этом период выдержки нужно увеличить до 15 минут.

Заправочный вентиль, заправочный приемник и соединительное звено должны соответствовать требованиям испытаний на герметичность в соответствии с 7.7 и 7.11. Невозможность отсоединить заправочный вентиль в течение 10 секунд считается отрицательным результатом испытания.

Испытание должно проводиться для проверки наличия утечки газа при некачественном соединении заправочного вентиля и заправочного приемника.

Несколько тонких прокладок, изображенных на рис. 2, вставляются между заправочным вентилем и стопорным кольцом заправочного приемника для имитации состояния некачественного соединения. Если нет возможности сделать очень тонкую прокладку, то необходимо отрегулировать положение стопорного кольца заправочного приемника так, чтобы туда помещалась прокладка (рис. 3).

Соединительное звено должно подвергаться воздействию испытательного газа под давлением 10 МПа в течение 1 мин.

Испытания необходимо повторить используя прокладки с углом 90 градусов.

Заправочный вентиль не должен пропускать газ в плохо соединенном состоянии.

Испытание должно проводиться для проверки совместимости заправочного вентиля с заправочным приемником, рассчитанным на более высокое рабочее давление, и несовместимости с заправочным приемником, рассчитанным на более низкое рабочее давление.

Заправочный вентиль должен быть соединен с репрезентативными заправочными приемниками, рассчитанными на более высокое рабочее давление и подвергнут воздействию испытательного газа.

Соединительное звено должно соответствовать требованиям испытания на герметичность в соответствии с 7.7.

Необходимо попытаться соединить заправочный вентиль с репрезентативными заправочными приемниками с максимальным допуском по длине, рассчитанным на более низкое номинальное рабочее давление.

Заправочный вентиль не должен соединяться с заправочным приемником, рассчитанными на более низкое давление.

Испытание должно проводиться для проверки того, что основное внутреннее уплотнительное кольцо заправочного приемника H70 не деформируется при соединении с заправочным вентилем, рассчитанным на более низкое рабочее давление.

Соединительное звено должно быть подвергнуто воздействию водорода со скоростью потока 65 г/сек (+2 г/сек) при максимальном рабочем давлении в течение 10 секунд. Данное испытание необходимо повторить 10 раз с перерывом минимум 5 секунд между выбросами.

Испытание должно проводиться при температуре минус 40 °C (+5 °C) и 85 °C (+5 °C) без воздействия на соединительное звено давления, в течение 30 минут.

После испытания не должно наблюдаться смещения внутреннего уплотнительного кольца. Заправочный приемник должен соответствовать требованиям испытаний на герметичность в соответствии с 7.7 и 7.11.

Изготовители заправочных вентилей и приемников должны предоставить четкие инструкции и схемы для выполнения следующих действий:

a) сборка на месте эксплуатации;

b) установка в соответствии с требованиями заказчика;

c) обеспечение безопасности при эксплуатации;

d) обеспечение работоспособностям в процесс эксплуатации;

e) транспортировка, хранение и погрузка-разгрузка.

Специальные инструменты, необходимые для соединения заправочного приемника с трубопроводами, должны быть подробно перечислены в инструкциях.

Кроме этого, изготовитель должен предоставить подробные инструкции по техническому обслуживанию и периодической проверки компонентов, а также указать ожидаемый срок службы заправочного приемника и заправочного вентиля, включая ожидаемый срок службы каждого компонента, если они отличается друг от друга.

Маркировка, требуемая согласно настоящего стандарта, должна быть понятна по содержанию и форме. Маркировка наносится методом чеканки, литья, штамповки или иным образом на деталь или на прочно прикрепленную табличку. Возможно также применение маркировки, наносимой термическим способом на эмалированную поверхность. Постоянно закрепленные таблички с маркировкой должны прикрепляться механически. Вся маркировка должна иметь высоту символов как минимум 2,5 мм.

На заправочном вентиле и заправочном приемнике должна отражаться следующая информация:

а) наименование, фирменный или товарный знак изготовителя:

б) обозначение модели;

в) обозначение соответствующее H11, H25, H35, H35F или H70;

г) тип A, B или C (только для заправочных вентилей),

д) в случае с заправочного вентиля типа A - направление ВКЛ и ВЫКЛ приводного механизма;

е) маркировка для определения соответствия заправочных приемников соответствующим партиям. Каждый заправочный вентиль должны быть обозначен индивидуальным серийным номером. Указана ссылка на настоящий стандарт или ИСО 17268:2012.

Примечание - В зависимости от конструкции автомобиля общая глубина заправочной полости должна соответствовать указанной выше.
