"ГОСТ Р ИСО 15765-1-2014. Национальный стандарт Российской Федерации. Транспорт дорожный. Передача диагностических сообщений по локальной сети контроллера (DoCAN). Часть 1. Общая информация и описание случаев использования"
(утв. и введен в действие Приказом Росстандарта от 30.09.2014 N 1238-ст)

1 ПОДГОТОВЛЕН Федеральным государственным бюджетным образовательным учреждением высшего профессионального образования "Московский автомобильно-дорожный государственный технический университет" (МАДИ)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 57 "Интеллектуальные транспортные системы"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2014 г. N 1238-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 15765-1:2011 "Транспорт дорожный. Передача диагностических сообщений по локальной сети контроллера (DoCAN). Часть 1. Общая информация и описание случаев использования" (ISO 15765-1:2011 "Road vehicles - Diagnostic communication over Controller Area Network (DoCAN) - Part 1: General information and use case definition")

При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт, сведения о котором приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Стандарт ИСО 15765-1:2011 был подготовлен техническим комитетом ИСО/ТК 22 "Дорожный транспорт", подкомитет ПК 3 "Электрическое и электронное оборудование" (ISO/TC 22, Road vehicles, Subcommittee SC 3, Electrical and electronic equipment).

Настоящий стандарт содержит описание связи, соответствующее стандартам OBD [on-board diagnostics (OBD)], между системой бортовой диагностики (OBD) транспортного средства и подключенным внешним диагностическим оборудованием.

Стандарт разработан для реализации диагностических сервисов систем, связанных с выбросами, описанных в ИСО 15031-5.

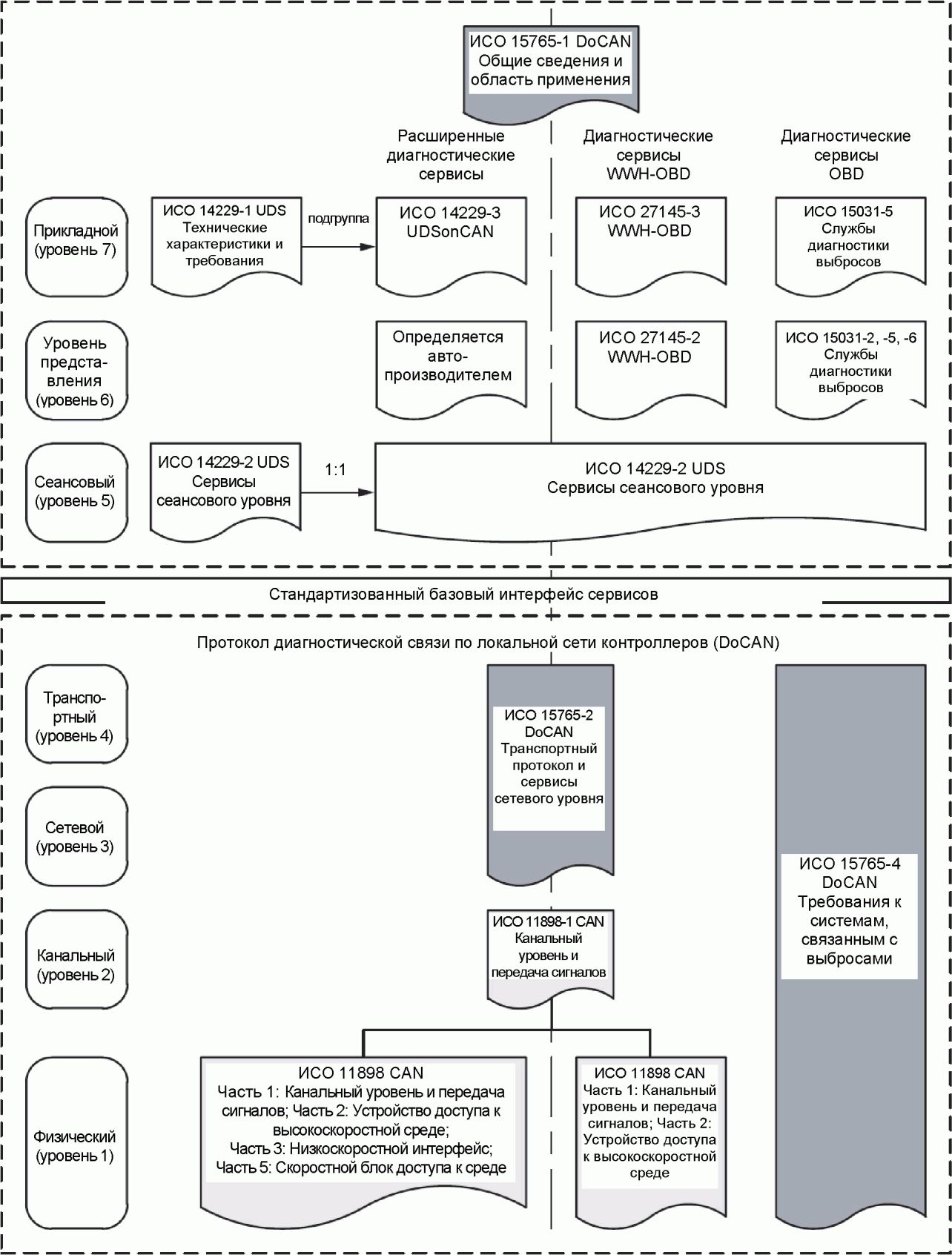

Чтобы добиться этого, стандарт основан на базовой эталонной модели взаимосвязи открытых систем [Open Systems Interconnection (OSI) <*> model] (ИСО/МЭК 7498-1, ИСО/МЭК 10731), состоящей из 7 уровней, структурная схема которой представлена в таблице 1.

--------------------------------

<*> На территории Российской Федерации используется сокращение ВОС.

Сервисы прикладного уровня, описываемые в стандарте ИСО 14229-3, были определены на основании диагностических сервисов, принятых в стандартах ИСО 14229-1 и ИСО 15031-5, но не ограничиваются использованием только с ними. Стандарт ИСО 14229-3 также совместим с большинством диагностических сервисов, определяемых национальными стандартами или спецификациями автопроизводителей.

Сервисы транспортного и сетевого уровней, описываемые данной частью стандарта, не зависят от реализации физического уровня, в свою очередь физический уровень определяется только стандартами OBD.

Для других областей применения настоящий стандарт может быть использован с любой реализацией физического уровня шины CAN.

Настоящий стандарт описывает общую структуру, принцип разделения и связи между различными частями стандарта ИСО 15765. Также определяет архитектуру диагностической сети. Определения, данные в этой части стандарта ИСО 15765, являются общими для всех диагностических сетей и используются во всех частях ИСО 15765.

Протокол диагностической связи по локальной сети контроллеров (DoCAN) поддерживает стандартизованный базовый интерфейс, описанный в ИСО 14229-2.

В настоящем стандарте использована нормативная ссылка на следующий стандарт:

ИСО/МЭК 7498-1 Информационные технологии. Взаимодействие открытых систем. Базовая эталонная модель. Часть 1. Базовая модель (ISO/IEC 7498-1 Information technology - Open Systems Interconnection - Basic reference model - Part 1: The basic model)

3.1 В настоящем стандарте используются термины и определения, соответствующие ИСО/МЭК 7498-1.

3.2 В стандарте применены следующие сокращения:

CAN - локальная сеть контроллеров (шина передачи данных CAN);

DoCAN - диагностическая связь по локальной сети контроллеров;

ECU <*> - электронный блок управления;

FMI - идентификатор вида отказа;

OBD - бортовая диагностика;

SPN - номер сомнительного параметра;

WWH-OBD - всемирно гармонизированная бортовая диагностика.

--------------------------------

<*> На территории Российской Федерации используется сокращение ЭБУ.

Настоящий стандарт, применительно к вопросам диагностических сервисов модели ВОС, основывается на Международном Соглашении ИСО/МЭК 10731.

Стандарты ИСО 15765 применяют к системам диагностики автомобиля, построенным на сети передачи данных CAN в соответствии с ИСО 11898, и определяет общие требования.

Несмотря на то, что ИСО 15765 изначально предназначался для диагностических систем, он был разработан таким образом, чтобы соответствовать требованиям других систем, построенных на технологии CAN и нуждающихся в протоколе сетевого уровня.

ИСО 15765 основан на базовой эталонной модели взаимосвязи открытых систем (ВОС), описанной в ИСО/МЭК 7498-1 и состоящей из 7 уровней представления.

Все части ИСО 15765 руководствуются ИСО/МЭК 10731 в части применимости к диагностическим сервисам.

Целью данного подраздела является описание модели ВОС и демонстрация того, как она была использована в этой и остальных частях ИСО 15765.

Модель ВОС структурно разделяет процесс передачи данных на семь следующих уровней (сверху вниз): прикладной уровень (уровень 7), уровень представления (уровень 6), сеансовый уровень (уровень 5), транспортный уровень (уровень 4), сетевой уровень (уровень 3), канальный уровень (уровень 2) и физический уровень (уровень 1).

Эти уровни используются в ИСО 15765, который описывает прикладной, сеансовый, транспортный, сетевой, канальный и физический уровни для диагностической связи по локальной сети контроллеров.

Цель каждого уровня заключается в предоставлении сервисов более высокому уровню. Прикладной уровень предоставляет сервисы диагностическому приложению. Активные части каждого уровня, реализованные в программном обеспечении, аппаратном средстве или любой комбинации программного и аппаратного обеспечения, называются логическими объектами уровня. В модели ВОС коммуникации осуществляются между логическими объектами одинаковых уровней разных узлов сети. Такие взаимодействующие логические объекты одинаковых уровней называются равноправными.

Сервисы, предоставляемые уровнем, доступны на пункте доступа к сервисам [Service Access Point (SAP)] данного уровня и могут быть использованы более высоким уровнем.

ИСО 15765 описывает сервисы, предоставляемые одним уровнем следующему, более высокому, и протокол, используемый уровнем для отправки сообщений между равноправными логическими объектами одного уровня. Причина этого разделения заключается в том, чтобы сделать сервисы, особенно сервисы прикладного и транспортного уровней, доступными для многократного использования в CAN и других типах сетей. Таким образом, протокол является скрытым для пользователя сервиса, но его можно изменить, если к этому имеются специальные требования.

На рисунке 1 показаны наиболее применимые реализации приложений с использованием протокола диагностической связи по локальной сети контроллеров.

Принципиально диагностическая сеть состоит из "клиентов" и "серверов", которые могут взаимодействовать друг с другом.

Диагностическая сеть может изменяться от простого прямого соединения между "клиентом" и "сервером" до сложной распределенной сетевой архитектуры с несколькими физическими подсетями, соединенными диагностическими шлюзами.

Все "клиенты" и "серверы" подсети подключены к одной физической линии связи.

В стандарте ИСО 15765 все "клиенты" и "серверы" подсети подключены к одной физической сети передачи данных CAN и имеют возможность обмениваться информацией друг с другом напрямую.

Диагностический шлюз является узлом сети, который физически подключен к двум (или более) подсетям и имеет возможность передавать диагностические сообщения между подсетями.

Подключение отдельных подсетей через диагностические шлюзы увеличивает архитектуру диагностической сети.

Варианты использования протокола диагностической связи по локальной сети контроллеров следуют исходя из применения диагностической связи в следующих случаях:

- проектирование ECU транспортных средств (разработка);

- изготовление ECU транспортных средств (завод по производству, сборочная линия);

- обслуживание транспортных средств (дилерство, послепродажная ремонтная мастерская);

- законодательно установленные проверки (контроль выбросов, проверка безопасности).

Примечание - В стандарте ИСО 15765 внимание акцентируется только на положениях протокола связи, необходимых для поддержки отмеченных выше случаев использования. В настоящем стандарте не конкретизируется содержание передаваемых данных, скорость обновления сигнала, доступность сигнала и т.д.

В таблице 2 приводится обзор основных вариантов использования диагностической связи по локальной сети контроллеров DoCAN, которые применимы к системам, поддерживающим одноименный протокол. Каждый вариант использования DoCAN может иметь одну или несколько формулировок.

Из соображений безопасности, некоторые варианты использования и сценарии взаимодействия могут быть отклонены ECU транспортного средства в зависимости от внешних условий (например, во время вождения) или же могут требовать обеспечения дополнительных мер безопасности.

В таблице 3 рассматривается вариант использования DoCAN с внешним запуском проверки системы, распознаванием готовности транспортного средства к обмену данными и выполнением диагностического поиска неисправностей в рамках выполняемого ремонта.

В таблице 4 рассматривается вариант использования DoCAN для осуществления перепрограммирования ECU транспортного средства с внешнего устройства в условиях сборочного завода автопроизводителя или ремонтной мастерской.

В таблице 5 рассматривается вариант использования DoCAN с внешним диагностическим оборудованием для подготовки ECU транспортного средства к обмену данными в условиях сборочного завода автопроизводителя и выполнения, в случае необходимости, ремонта.
