"ГОСТ Р ИСО 4287-2014. Национальный стандарт Российской Федерации. Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры поверхности"
(утв. и введен в действие Приказом Росстандарта от 12.12.2014 N 2078-ст)

1 ПОДГОТОВЛЕН Обществом с ограниченной ответственностью "ЦИТОпроект" (ООО "ЦИТОпроект") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 453 "Имплантаты в хирургии"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 12 декабря 2014 г. N 2078-ст

4 Настоящий стандарт идентичен международному стандарту ИСО 4287:1997 "Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Термины, определения и параметры структуры поверхности" (ISO 4287 "Geometrical Product Specifications (GPS) - Surface texture: Profile method - Terms, definitions and surface texture parameters")

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА.

5 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

Настоящий стандарт устанавливает термины, определения и параметры для оценки структуры поверхности (шероховатость, волнистость и первичный профиль) при помощи методов профилирования.

Следующие стандарты содержат положения, которые посредством ссылок в данном тексте формируют положения настоящего стандарта. На момент публикации указанные издания были действующими. Все стандарты подлежат пересмотру, и сторонам, заключающим соглашения на основании настоящего стандарта, предлагается изучить вопрос о возможности применения последних изданий стандартов, указанных ниже. Члены Международной электротехнической комиссии (IEC) и ИСО ведут реестры действующих международных стандартов.

ИСО 3274:1996, Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод - Номинальные характеристики контактных (щуповых) приборов (ISO 3274:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Nominal characteristics of contact (stylus) instruments)

ИСО 4288:1996, Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Определение и параметры структуры (ISO 4288:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Rules and procedures for the assessment of surface texture)

ИСО 11562:1996, Геометрические характеристики изделий (GPS). Структура поверхности. Профильный метод. Метрологические характеристики фильтров с коррекцией фазы (ISO 11562:1996, Geometrical Product Specifications (GPS) - Surface texture: Profile method - Metrological characterization of phase correct filters)

3.1.1 фильтр профиля (profile filter): Фильтр, который разделяет профили на длинноволновые и коротковолновые компоненты.

[ИСО 115621]

Примечание - В инструментах для оценки профилей шероховатости, волнистости и первичного профиля используют три фильтра (см. рисунок 1). Все они имеют аналогичные характеристики пропускания, определенные в ИСО 11562, но различную длину волны отсечки.

3.1.1.1 фильтр профиля (profile filter ): Фильтр, который определяет пересечение между шероховатостью и еще более коротковолновыми компонентами, имеющимися на поверхности (см. рисунок 1).

3.1.1.2 фильтр профиля (profile filter ): Фильтр, который определяет пересечение между компонентами шероховатости и волнистости (см. рисунок 1).

3.1.1.1 фильтр профиля (profile filter ): Фильтр, который определяет пересечение между шероховатостью и еще более длинноволновыми компонентами, имеющимися на поверхности (см. рисунок 1).

3.1.2 система координат (coordinate system)

Такая система координат, в которой указаны параметры структуры поверхности.

Примечание - Обычно используют прямоугольную систему координат, в которой оси образуют правосторонние декартовы координаты, причем ось X коллинеарна средней линии, ось Y также номинально расположена на реальной поверхности, а ось Z направлена наружу (от материала к окружающей среде). Это условие соблюдается на протяжении остальной части данного внутреннего стандарта.

3.1.3 реальная поверхность (real surface): Поверхность, ограничивающая тело и отделяющая его от окружающей среды.

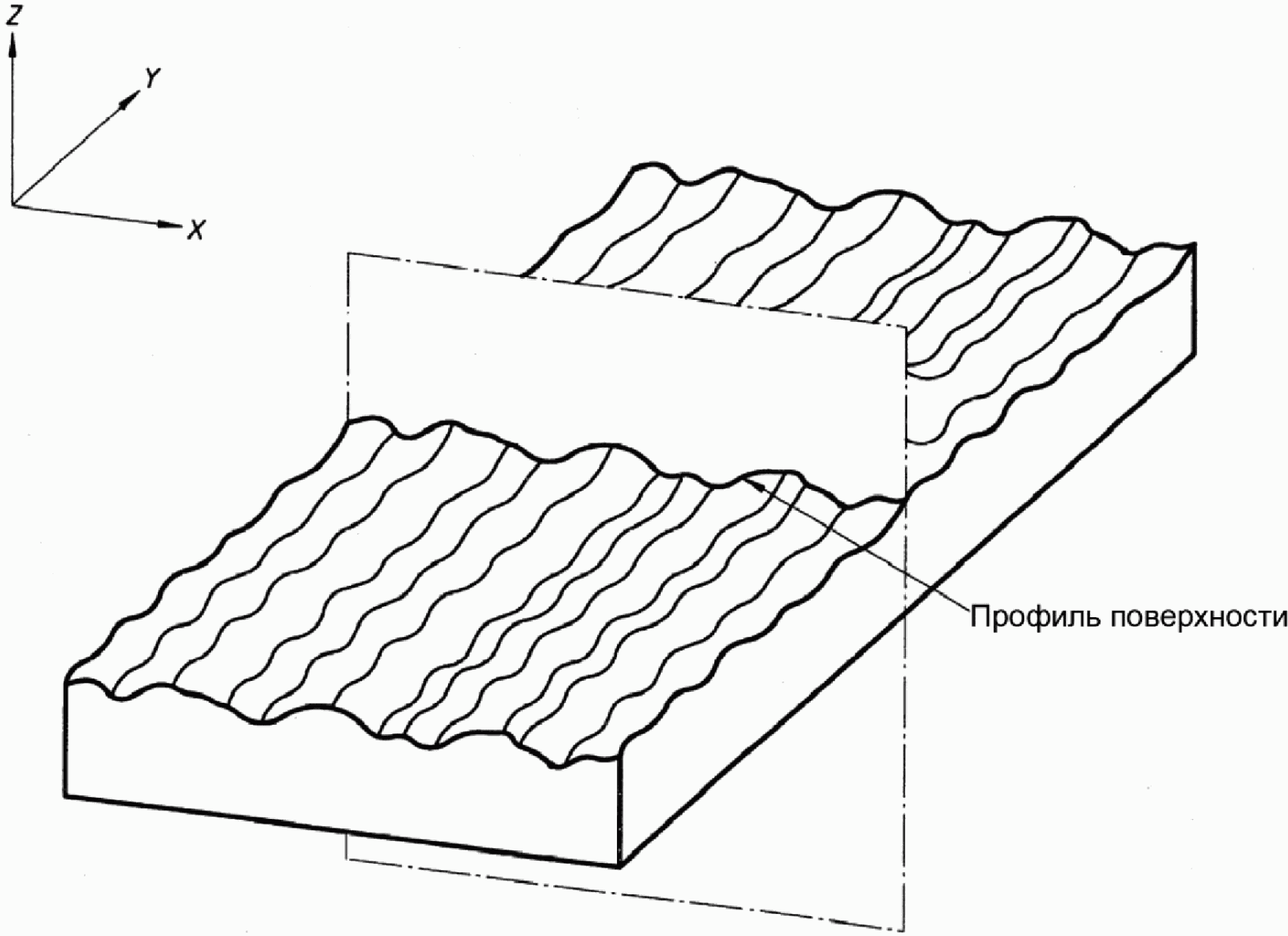

3.1.4 профиль поверхности (surface profile): Профиль, который образуется в результате пересечения реальной поверхности указанной плоскостью (см. рисунок 2).

Примечание - На практике обычно выбирают плоскость с нормалью, которая номинально располагается параллельно реальной поверхности и в соответствующем направлении.

3.1.5 первичный профиль (primary profile) (см. ИСО 3274).

Примечание - Первичный профиль служит основой для оценки параметров первичного профиля.

3.1.6 профиль шероховатости (roughness profile): Профиль, полученный из первичного профиля путем подавления длинноволнового компонента при помощи фильтра профиля ; данный профиль умышленно модифицируют (см. рисунок 1).

Примечания

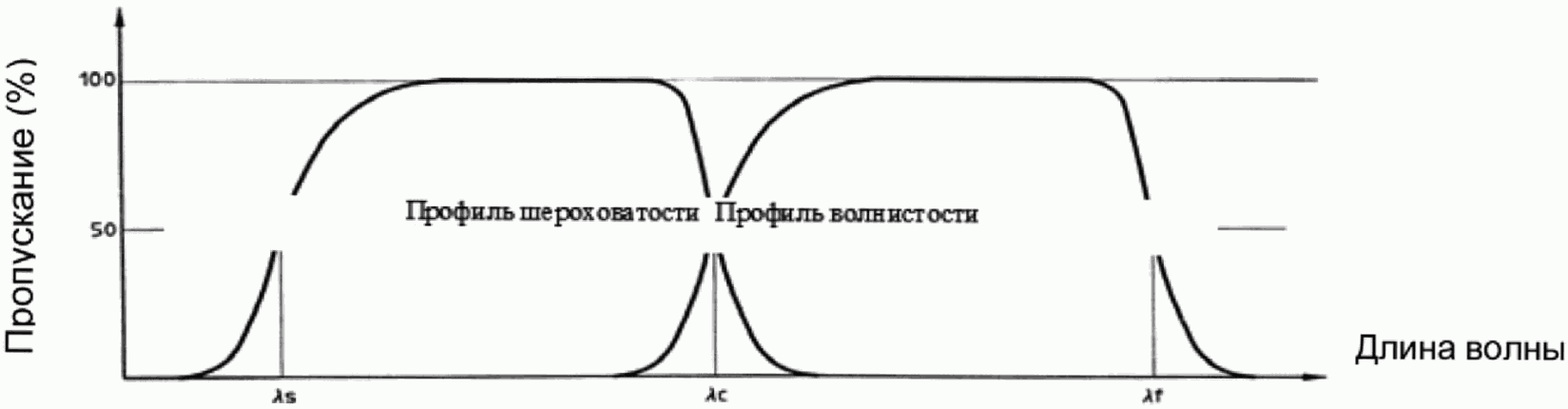

1 Полоса пропускания для профилей шероховатости определяется фильтрами профиля и (см. 2.6 и 3.2 ИСО 11562).

2 Профиль шероховатости служит основой для оценки параметров профиля шероховатости.

3 Взаимосвязь по умолчанию между значениями и представлена в 4.4 ИСО 3274.

3.1.7 профиль волнистости (waviness profile): Профиль, полученный путем последовательного применения фильтра профиля и фильтра профиля к первичному профилю, с подавлением длинноволнового компонента фильтром профиля , а также подавления коротковолнового компонента фильтром профиля ; данный профиль умышленно изменяют.

Примечания

1 Номинальная форма должна быть сначала удалена из общего профиля при помощи методов наименьших квадратов (наилучшее соответствие), до использования фильтра профиля для разделения профиля волнистости. Для циркулярной номинальной формы рекомендуется, чтобы радиус был также включен в оптимизацию наименьших квадратов и не был фиксирован к номинальному значению. Данная процедура для разделения профиля волнистости определяет идеальный оператор волнистости.

2 Полоса передачи для профилей волнистости определяется при помощи фильтров профиля и (см. 2.6 и 3.2 ИСО 11562).

3 Профиль волнистости служит основой для оценки параметров профиля волнистости.

3.1.8 Средние линии

3.1.8.1 средняя линия для профиля шероховатости (mean line the roughness profile): Линия, которая соответствует длинноволновому компоненту профиля, с подавлением при помощи фильтра профиля (см. ИСО 11562:1996, 3.2).

3.1.8.2 средняя линия для профиля волнистости (mean line the waviness profile): Линия, которая соответствует длинноволновому компоненту профиля, с подавлением при помощи фильтра профиля (см. ИСО 11562:1996, 3.2).

3.1.8.3 средняя линия для первичного профиля (mean line for the primary profile): Линия, определяемая путем подгонки линии номинальной формы по методу наименьших квадратов через первичный профиль.

3.1.9

Базовая длина (sampling length lp, lr, lw): Длина в направлении оси X, используемая для определения неоднородностей, характеризующих оцениваемый профиль.

Примечание - базовая длина для профилей шероховатости lr и волнистости lw по числовым значениям равна характерной длине волны фильтров профиля и соответственно. Базовая длина для первичного профиля lp равна длине оценки.

3.1.10 длина оценки ln (evaluaiton length ln): Длина в направлении оси X, используемая для оценки изучаемого профиля.

Примечания

1 Длина оценки может содержать одно или несколько значений базовой длины.

2 Длины оценки по умолчанию представлены в ИСО 4288, 4.4 ИСО 4288 не содержит длину оценки по умолчанию для параметров W.

3.2.1 P-параметр (P-parameter): Параметр, рассчитываемый на основании первичного профиля.

3.2.2 R-параметр (R-parameter): Параметр, рассчитываемый на основании профиля шероховатости.

3.2.3 W-параметр (W-parameter): Параметр, рассчитываемый на основании профиля волнистости.

Примечание - Параметры, определенные в разделе 4, можно рассчитывать на основании любого профиля. Первая заглавная буква в символе параметра определят тип оцениваемого профиля. Например, Ra рассчитывают из профиля шероховатости, а Pt - из первичного профиля.

3.2.4 пик профиля (profile peak): Направленная кнаружи (от материала к окружающей среде) часть оцениваемого профиля, соединяющая две соседние точки пересечения профиля с осью X.

3.2.5 впадина профиля (profile valley): Направленная внутрь (от окружающей среды к материалу) часть оцениваемого профиля, соединяющая две соседние точки пересечения оцениваемого профиля с осью X.

3.2.6 различение высот и/или расстояния (height and/or spacing discrimination): Следует учитывать минимальную высоту и минимальное расстояние пиков и впадин оцениваемого профиля.

Примечание - Минимальная высота пиков и впадин профиля обычно указана в виде процента от Pz, Rz, Wz или другого амплитудного параметра, а минимальное расстояние определяют как процент от базовой длины.

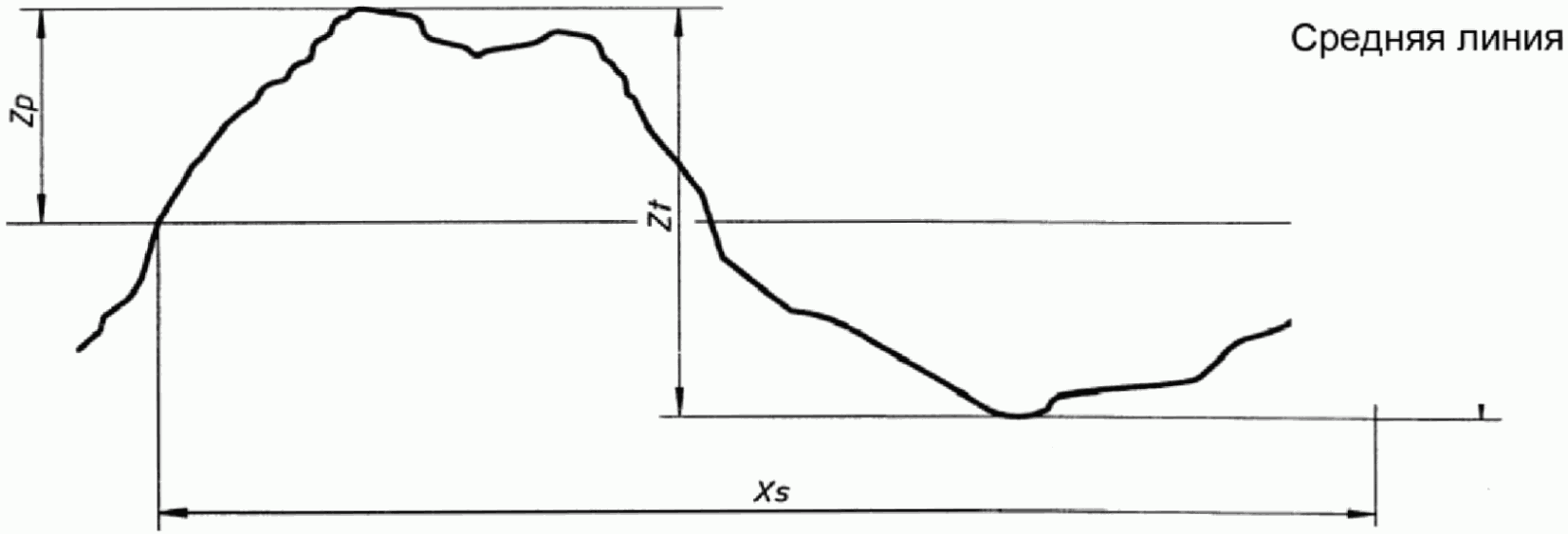

3.2.7 элемент профиля (profile element): Пик профиля и прилегающая впадина профиля (см. рисунок 3).

Примечание - Положительную или отрицательную часть оцениваемого профиля в начале или в конце базовой длины следует всегда считать пиком или впадиной профиля. При определении числа элементов профиля на протяжении нескольких последовательных вариантов базовой длины пики и впадины оцениваемого профиля в начале или в конце каждой базовой длины учитывают только один раз в начале каждой базовой длины.

3.2.8 значение по оси ординат Z(x) (ordinate value Z(x)): Высота оцениваемого профиля при любом положении x.

Примечание - Высоту считают отрицательной, если ордината расположена ниже оси X, в противном случае высота является положительной.

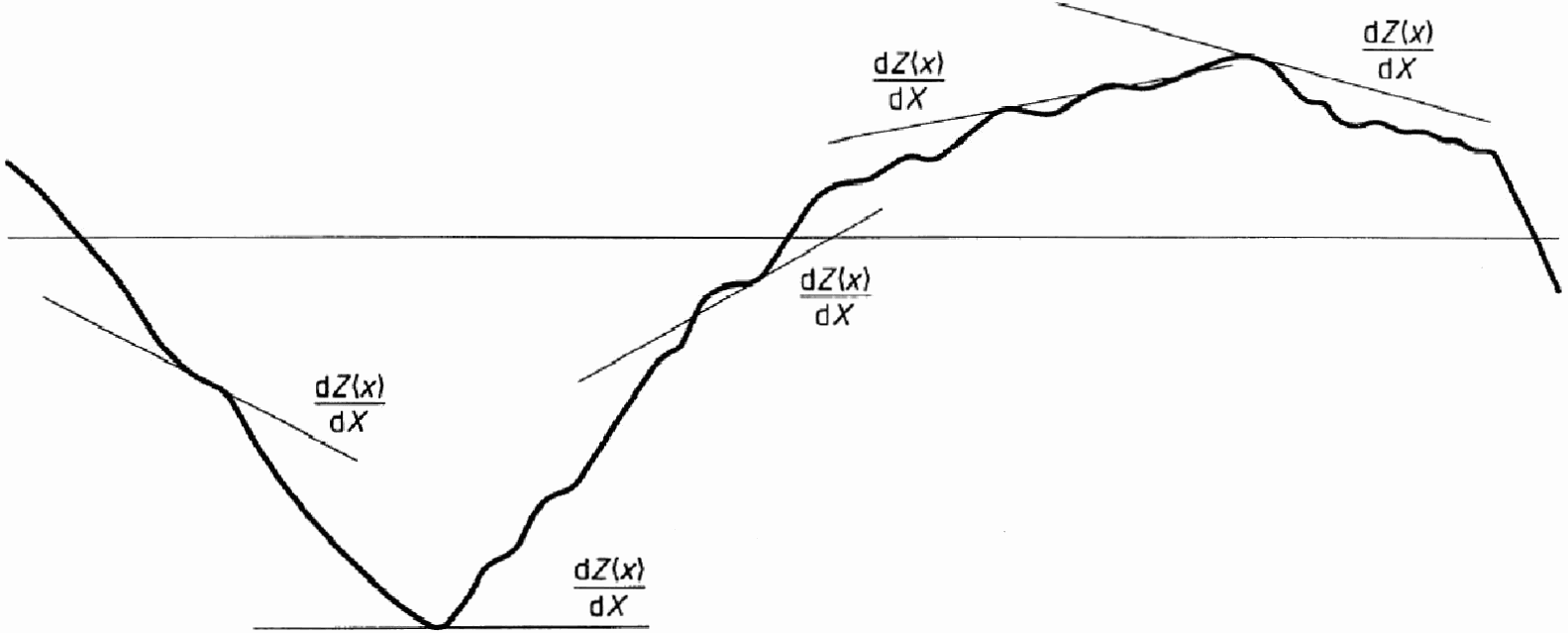

3.2.9 местный угол наклона (local slope ): Наклон оцениваемого профиля в положении x_i (см. рисунок 4).

Примечания

1 Числовое значение местного угла наклона и, следовательно, параметры , и серьезно зависят от расстояния до ординаты .

2 Формула для расчета местного угла наклона:

Представленная выше формула должна использоваться для расстояния до образца, указанного в ИСО 3274 для использованного фильтра, где z_i - высота i-той точки профиля, а - расстояние между смежными точками профиля.

3.2.10 высота пика профиля Zp (profile peak height Zp): Расстояние между осью X и самой высокой точкой пика профиля (см. рисунок 3).

3.2.11 глубина впадины профиля Zv (profile valley depth Zv): Расстояние между осью X и самой низкой точкой впадины профиля (см. рисунок 3).

3.2.12 высота элемента профиля Zt (profile element height Zt): Сумма высоты пика и глубины впадины элемента профиля (см. рисунок 3).

3.2.13 ширина элемента профиля Xs (profile element wight Xs): Длина сегмента оси X, пересекающегося с элементом профиля (см. рисунок 3).

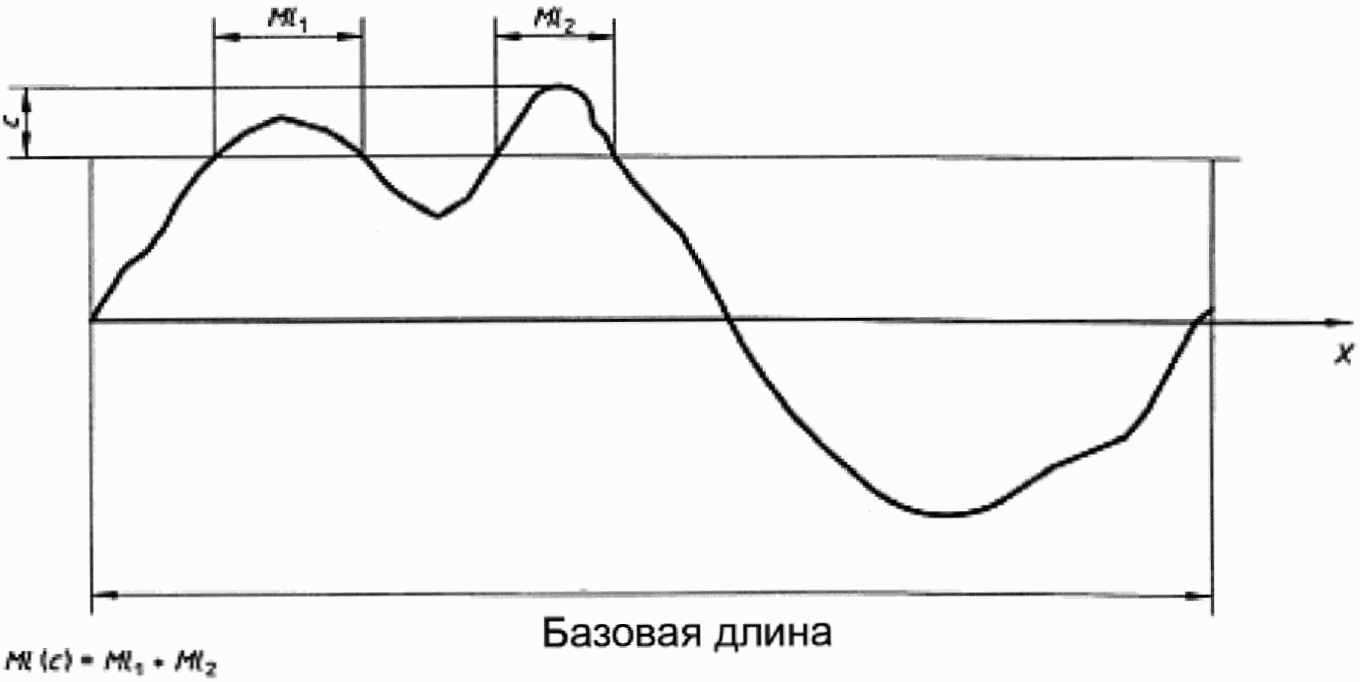

3.2.14 длина материала профиля при уровне с Ml(c) (material length of profile at the level Ml(c)): Сумма полученных длин срезов, которые пересекаются с элементом профиля по линии, параллельной оси X при заданном уровне c (см. рисунок 5).

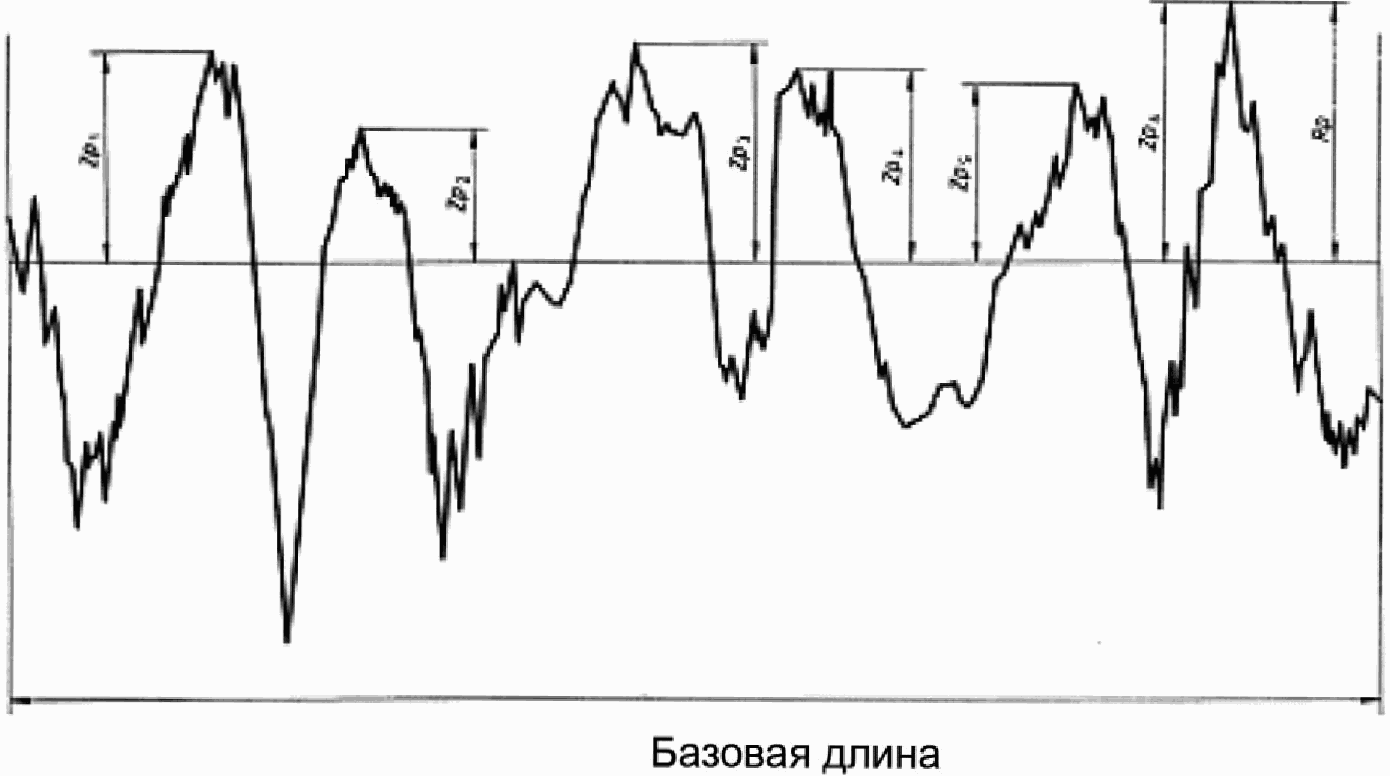

4.1.1 максимальная высота пика профиля Pp, Rp, Wp (maximum profile peak height Pp, Rp, Wp): Максимальная высота пика профиля Zp в пределах базовой длины (см. рисунок 6).

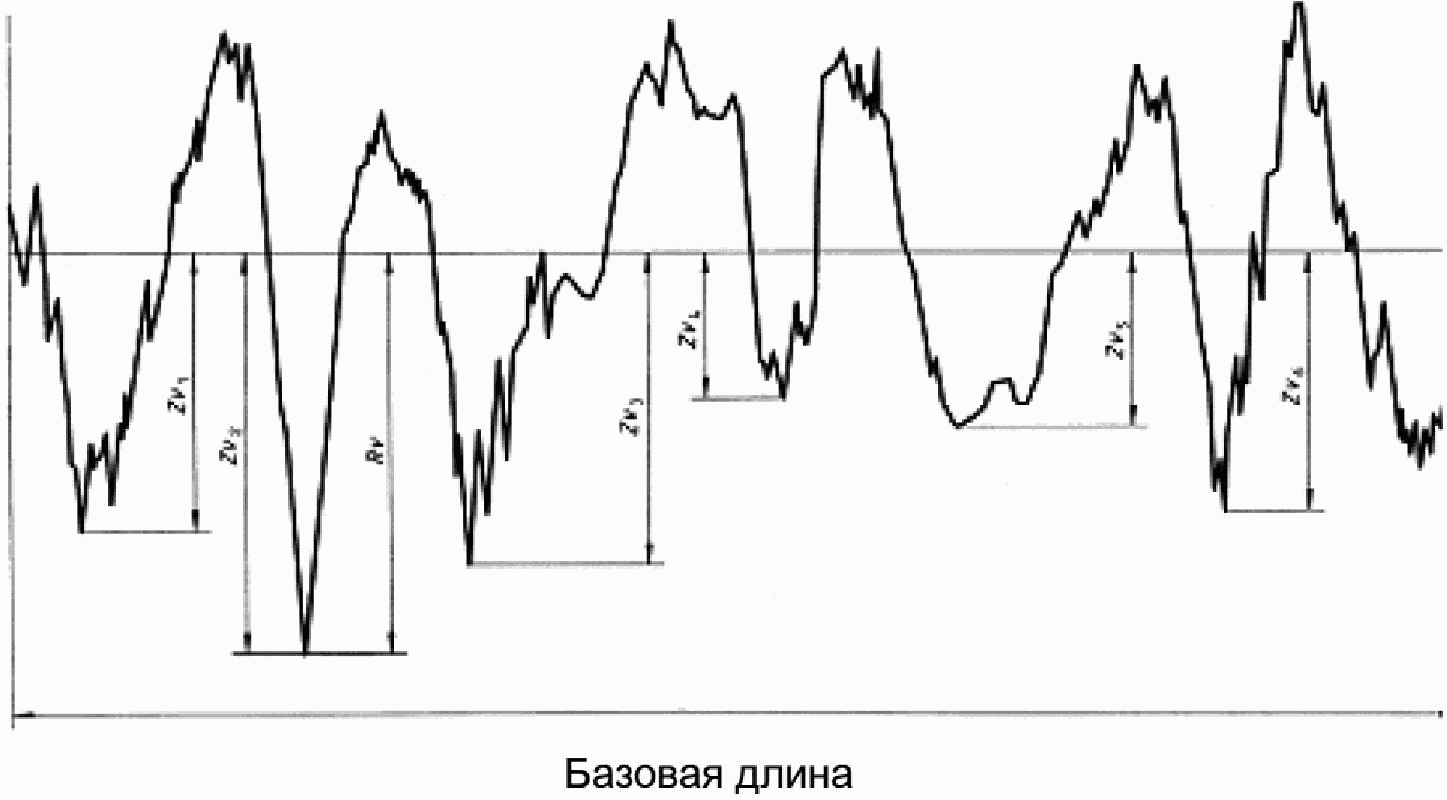

4.12 наибольшая глубина впадины профиля Pv, Rv, Wv (maximum profile valley depth Pv, Rv, Wv): Наибольшая глубина впадины профиля Zv в пределах базовой длины (см. рисунок 7).

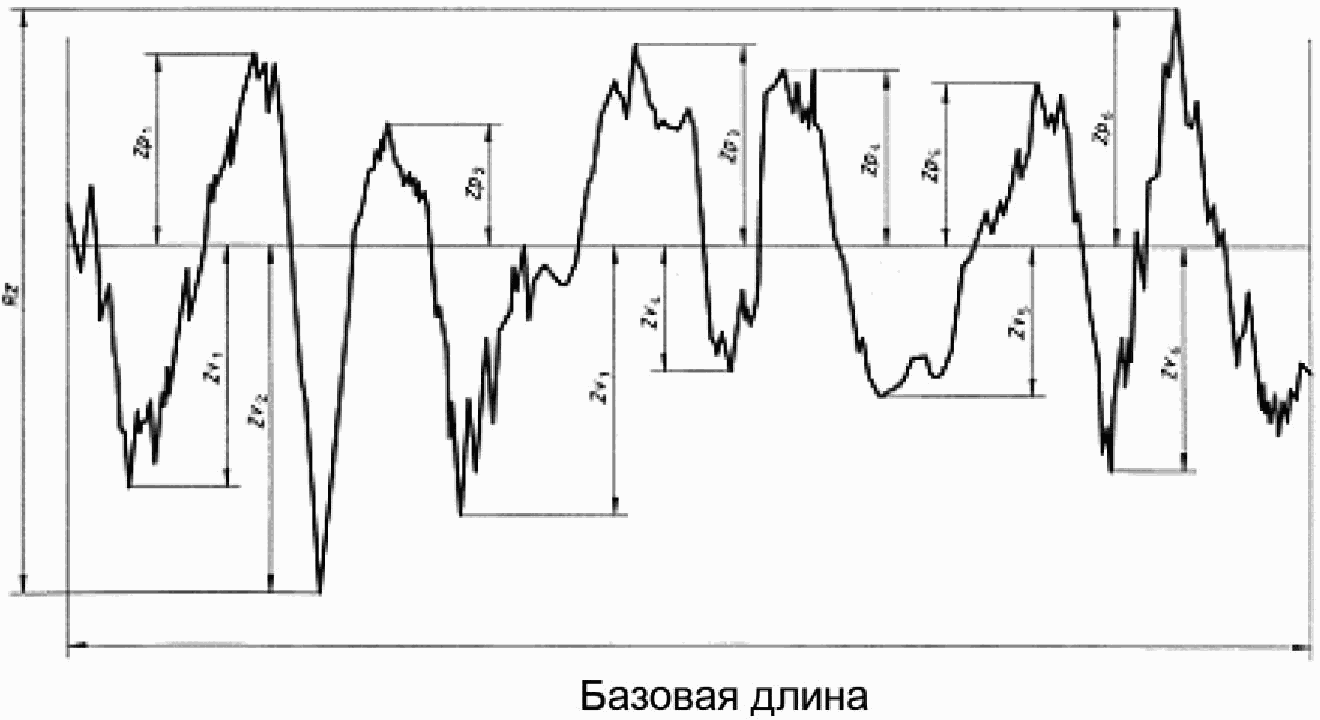

4.1.3 максимальная высота профиля Pz, Rz, Wz (maximum height of profile Pz, Rz, Wz): Сумма наибольшей высоты пика профиля Zp и наибольшей глубины впадины профиля Zv в пределах базовой длины (см. рисунок 8).

Примечание - В ИСО 4287-1 символ Rz использовали, чтобы показать "высоту неровностей по десяти точкам". В некоторых странах используются инструменты для оценки шероховатости поверхности, которые измеряют предыдущий параметр Rz. Таким образом, при использовании существующих технических документов и схем следует соблюдать осторожность, поскольку различия результатов, полученных при помощи различных типов инструментов, не всегда ничтожно малы.

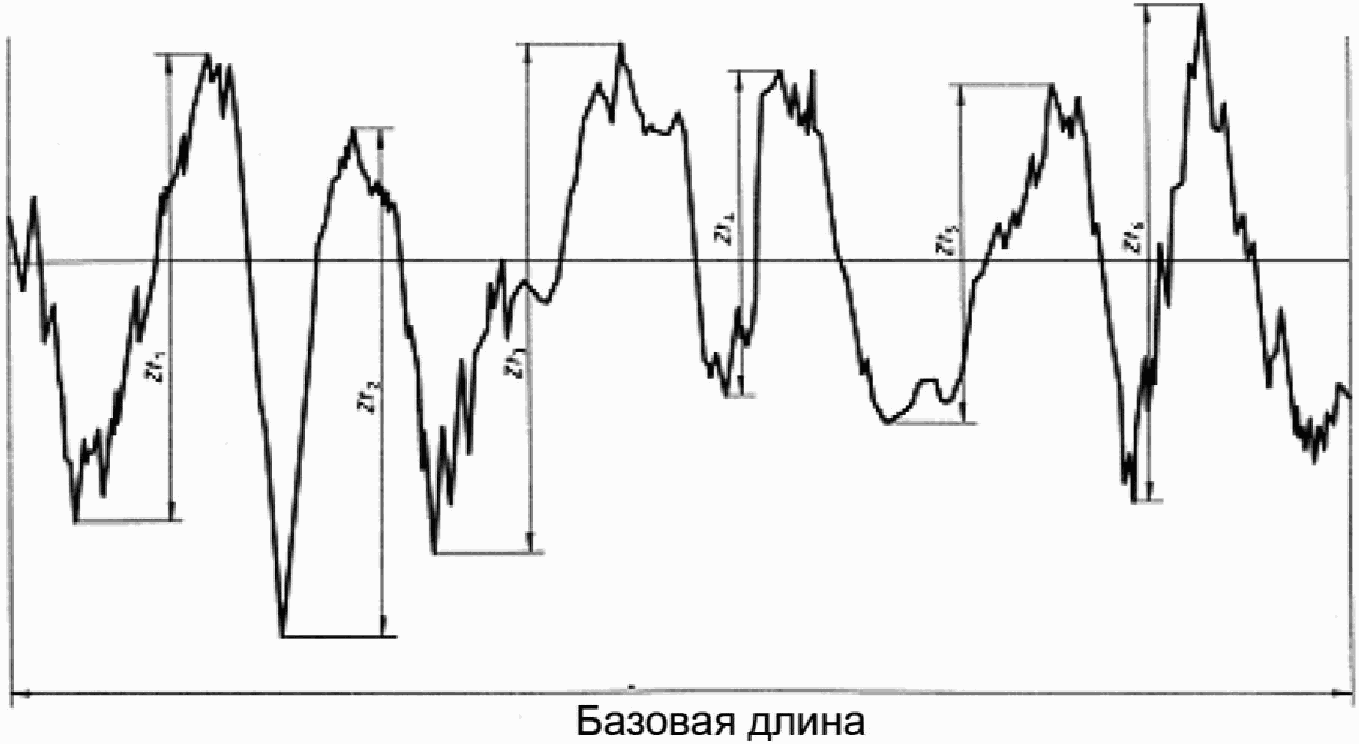

4.1.4 средняя высота элементов профиля Pc, Rc, Wc (mean height of profile elements Pc, Rc, Wc): Среднее значение высоты элемента профиля Zt в пределах базовой длины (см. рисунок 9).

Примечание - Параметры Pc, Rc, Wc требуют различения высот и расстояний. Если не указано иное, то различение высот по умолчанию должно составлять 10% от значений Pz, Rz, Wz соответственно, а различение расстояний по умолчанию должно составлять 1% от базовой длины. Должны быть соблюдены оба условия.

4.1.5 общая высота профиля Pt, Rt, Wt (total height of profile Pt, Rt, Wt): Сумма наибольшей высоты пика профиля Zp и наибольшей глубины впадины профиля Zv в пределах длины оценки.

Примечания

1 Поскольку значения Pt, Rt и Wt чаще определяются в рамках длины оценки, а не базовой длины, для любого профиля всегда будет верно следующее:

2 По умолчанию значение Pz равно значению Pt. В данном случае рекомендуется использовать Pt.

4.2.1 арифметическое среднее отклонение оцениваемого профиля Pa, Ra, Wa (arithmetical mean deviation of the assessed profile Pa, Ra, Wa): Арифметическое среднее абсолютных значений ординаты Z(x) в пределах базовой длины.

причем l = lp, lr или lw в зависимости от ситуации.

4.2.2 среднеквадратичное отклонение оцениваемого профиля Pq, Rq, Wq (root mean square deviation of the assessed profile Pq, Rq, Wq): Среднеквадратичное значение ординаты Z(x) в пределах базовой длины.

причем l = lp, lr или lw в зависимости от ситуации.

4.2.3 асимметрия оцениваемого профиля Psk, Rsk, Wsk (skewness of the assessed profile Psk, Rsk, Wsk): Отношение среднего значения ординаты Z(X)³ и Pq³, Rq³ или Wq³ соответственно в пределах базовой длины.

Примечания

1 Представленное выше уравнение определяет Rsk. Показатели Psk и Wsk определяются аналогично.

2 Значения Psk, Rsk и Wsk - это показатели асимметрии вероятностной плотности распределения значений ординаты.

3 На эти параметры существенно влияют изолированные пики или изолированные впадины.

4.2.4 эксцесс оцениваемого профиля Pku, Rku, Wku (kurtosis of the assessed profile Pku, Rku, Wku): Отношение среднего значения ординаты в четвертой степени Z(x) и значения Pq, Rq или Wq в четвертой степени соответственно в пределах базовой длины

Примечания

1 Представленное выше уравнение определяет Rku. Показатели Pku и Wku определяются аналогично.

2 Значения Pku, Rku и Wku - это показатели остроты вероятностной плотности распределения значений ординаты.

3 На эти параметры существенно влияют изолированные пики или изолированные впадины.

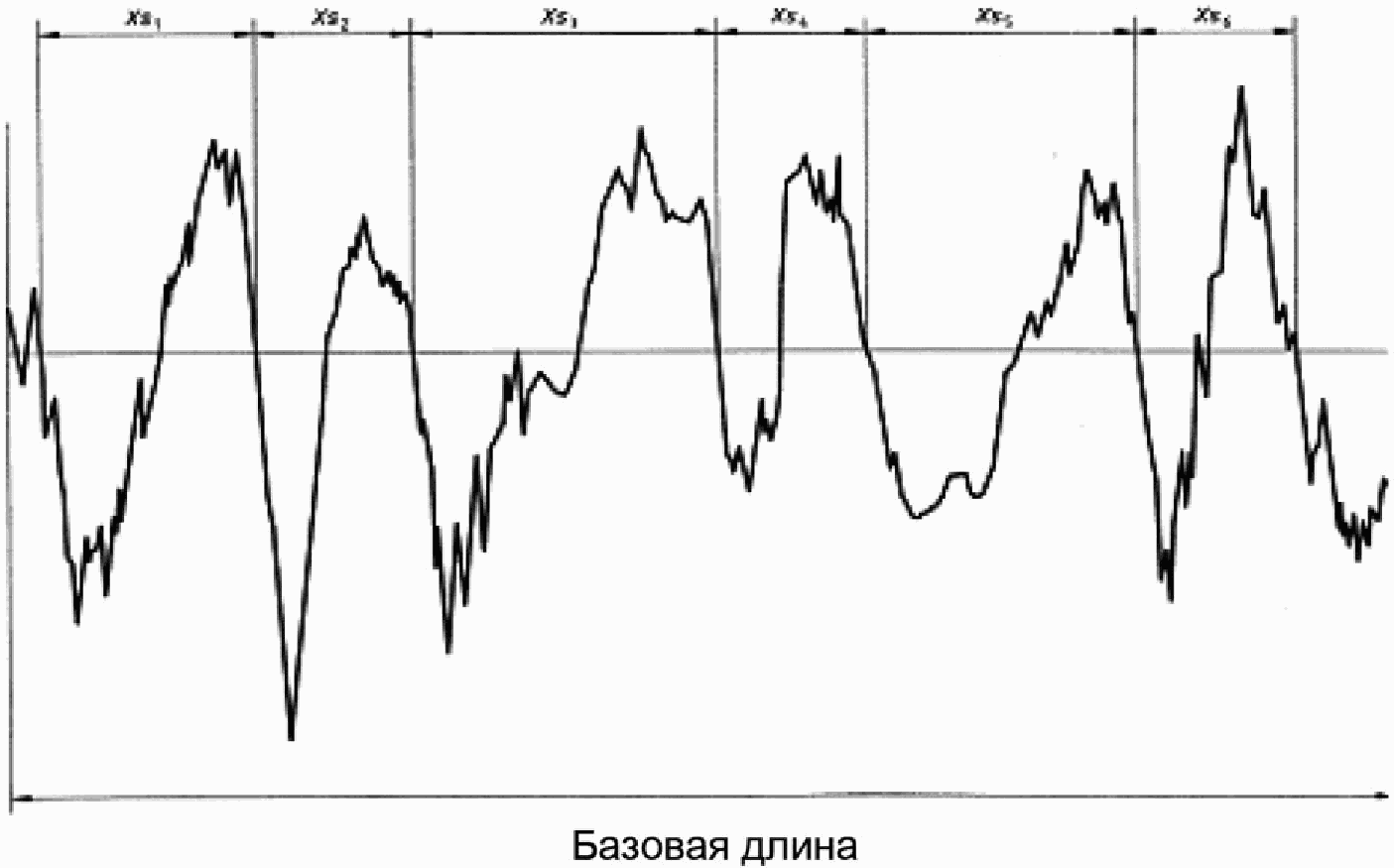

4.3.1 средняя ширина элементов профиля PSm, RSm, WSm (mean width of the profile elements PSm, RSm, WSm): Средняя ширина элемента профиля XS в пределах базовой длины (см. рисунок 10).

Примечание - Параметры PSm, RSm, WSm требуют различения высот и расстояний. Если не указано иное, то различение высот по умолчанию должно составлять 10% от значений Pz, Rz, Wz соответственно, а различение расстояний по умолчанию должно составлять 1% от базовой длины. Должны быть соблюдены оба условия.

4.4.1 среднеквадратичный угол наклона оцениваемого профиля , , (root mean square slope of the assessed profile , , ): Среднеквадратичное значение углов наклона ординаты dZ/dX в пределах базовой длины.

Примечание - Все кривые и связанные с ними параметры определяются в пределах длины оценки, а не базовой длины, поскольку это обеспечивает большую стабильность кривых и связанных с ними параметров.

4.5.1 коэффициент смятия профиля Pmr(c), Rmr(c), Wmr(c) (material ratio of the profile Pmr(c), Rmr(c), Wmr(c)): Отношение длины материала элементов профиля Ml(c) при заданном уровне c к длине оценки.

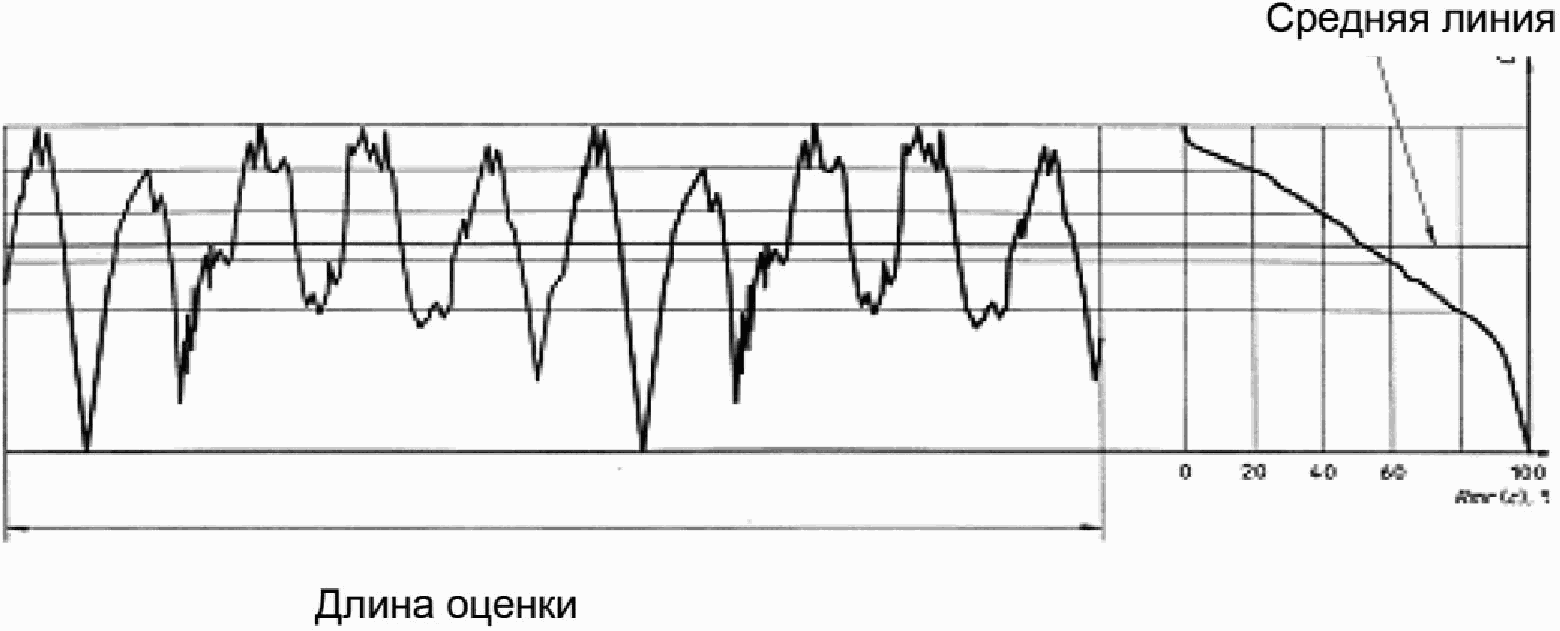

4.5.2 кривая коэффициента смятия профиля (Кривая Эбботта-Файрстоуна) (material ratio curve of the profile): Кривая отражает коэффициент смятия профиля как функцию от уровня (см. рисунок 11).

Примечание - данную кривую можно интерпретировать как функцию интегральной вероятности ординат Z(x) образца в пределах оцениваемой длины.

4.5.3 различие высоты среза профиля , , (profile section height difference , , ): Вертикальное расстояние между двумя уровнями срезов для данного коэффициента смятия.

Примечание - представленное выше уравнение определяет . Показатели и определяются аналогичным образом.

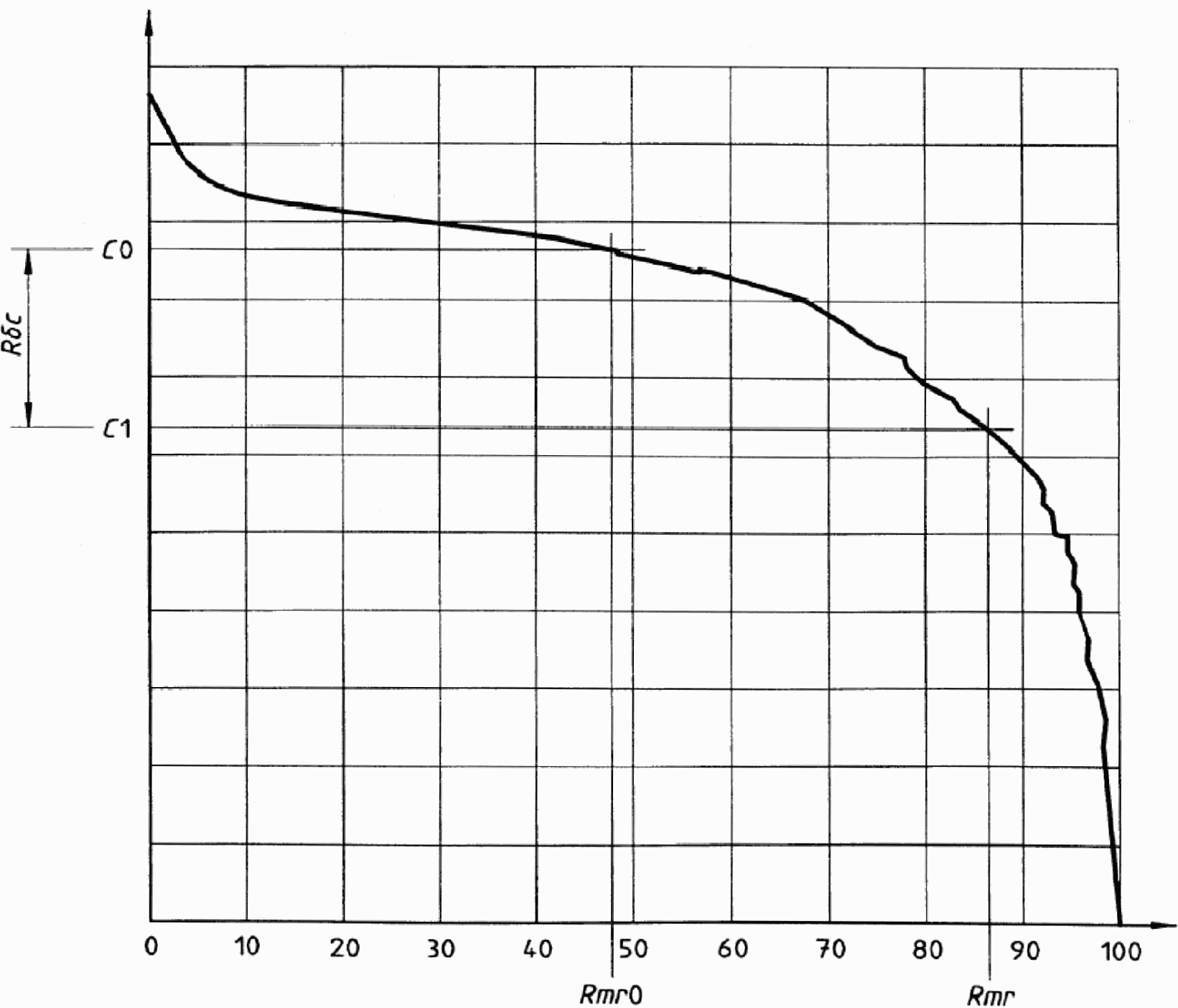

4.5.4 относительный коэффициент смятия Pmr, Rmr, Wmr (relative material ratio Pmr, Rmr, Wmr): Коэффициент смятия, определяемый при уровне среза профиля , относительно эталонного значения C0 (см. рисунок 12).

где

C0 = C(Pmr0, Rmr0, Wmr0)

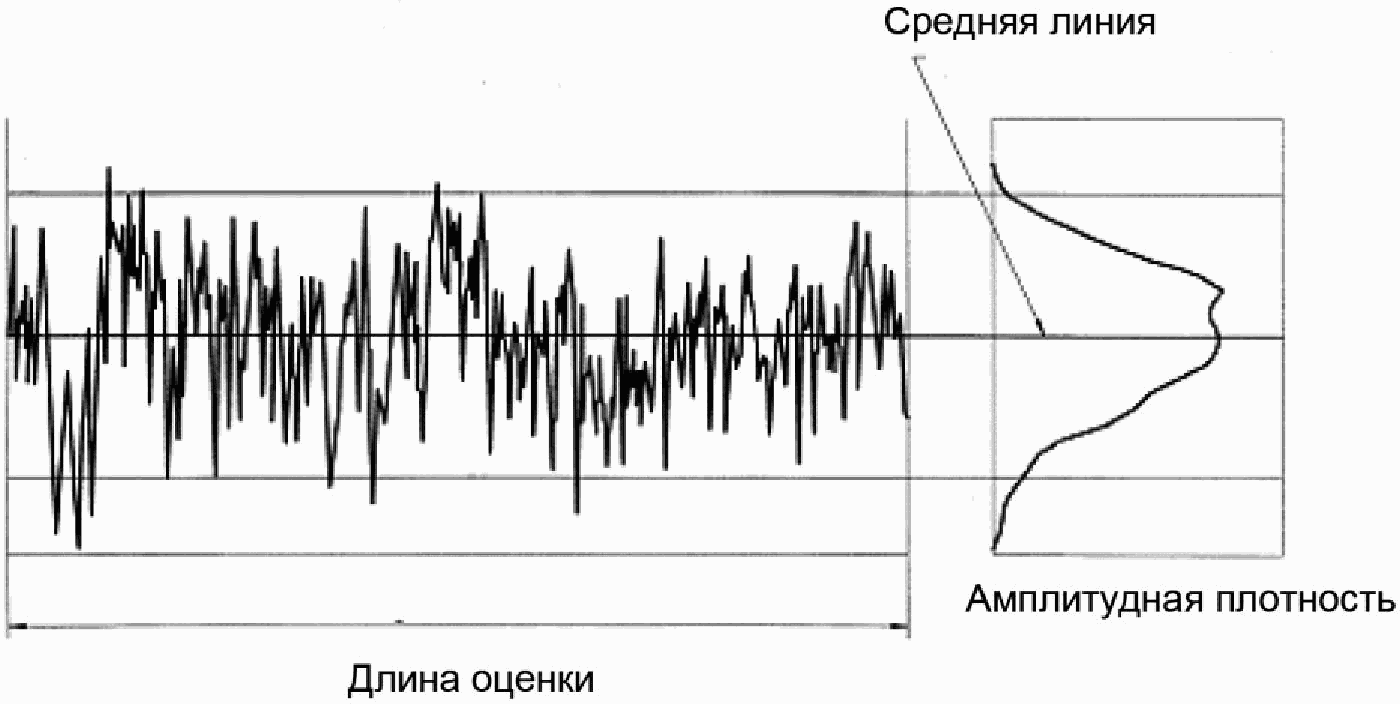

4.5.5 амплитуда кривой высоты профиля (profile height amplitude curve): Вероятностная плотность распределения значений ординаты Z(x) в пределах длины оценки (см. рисунок 13).

Примечание - Параметры амплитуды кривой высоты профиля представлены в 4.2.

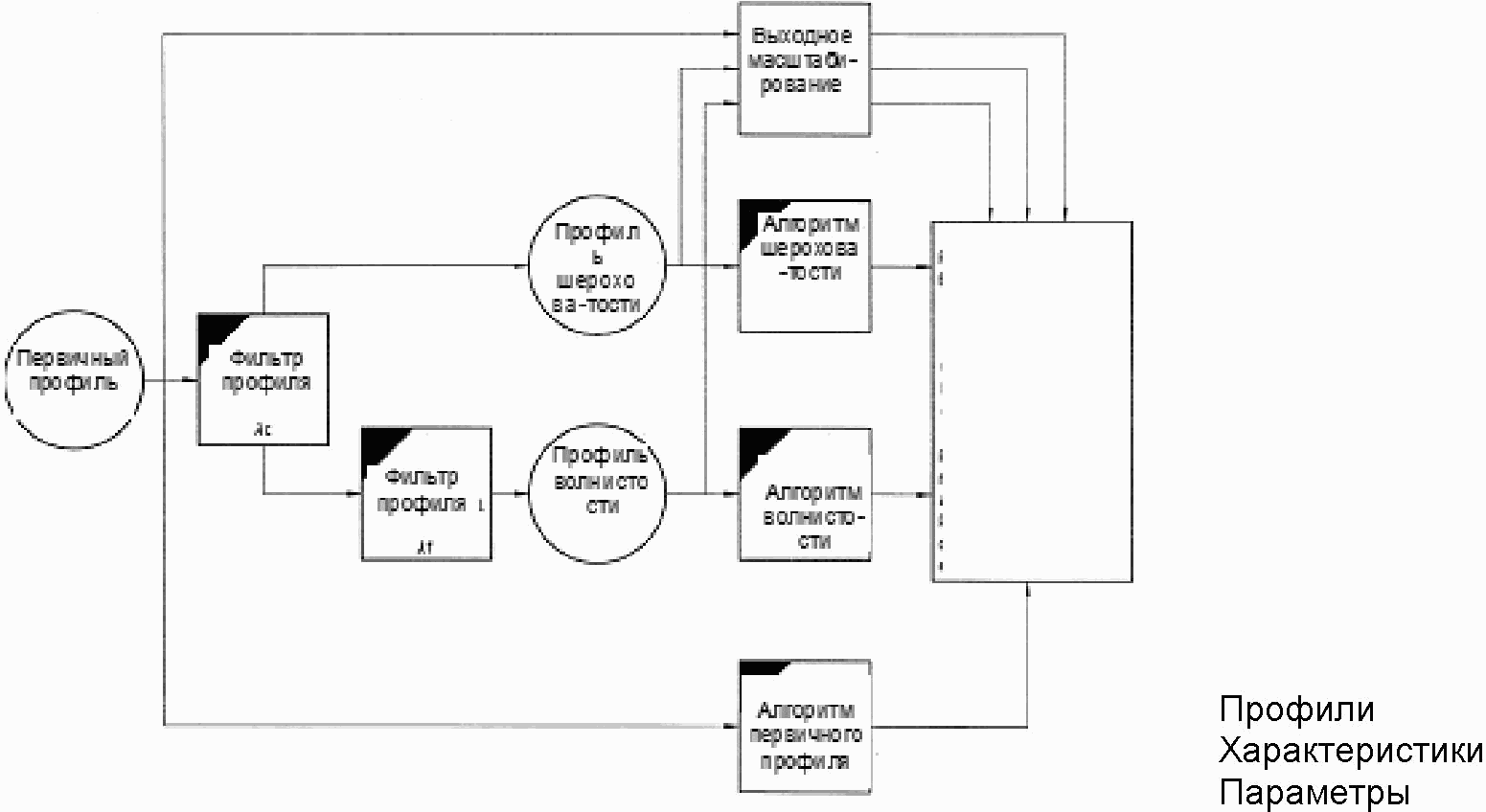

Для облегчения буквенно-цифрового представления средних значений для компьютеров рекомендуется использовать следующие текстовые эквиваленты (см. таблицу A.1).

Все подробные сведения о матричной модели GPS представлены в ИСО/TR 14638.

D.1 Информация об этом Международном стандарте и его использовании

ИСО 4287 представляет собой серьезно переработанный и преобразованный стандарт ИСО 4287-1, который совместно со стандартами ИСО 11562 и ISO 327 согласованным образом дополнительно определяет профиль волнистости, профиль шероховатости и первичный профиль, а также их параметры.

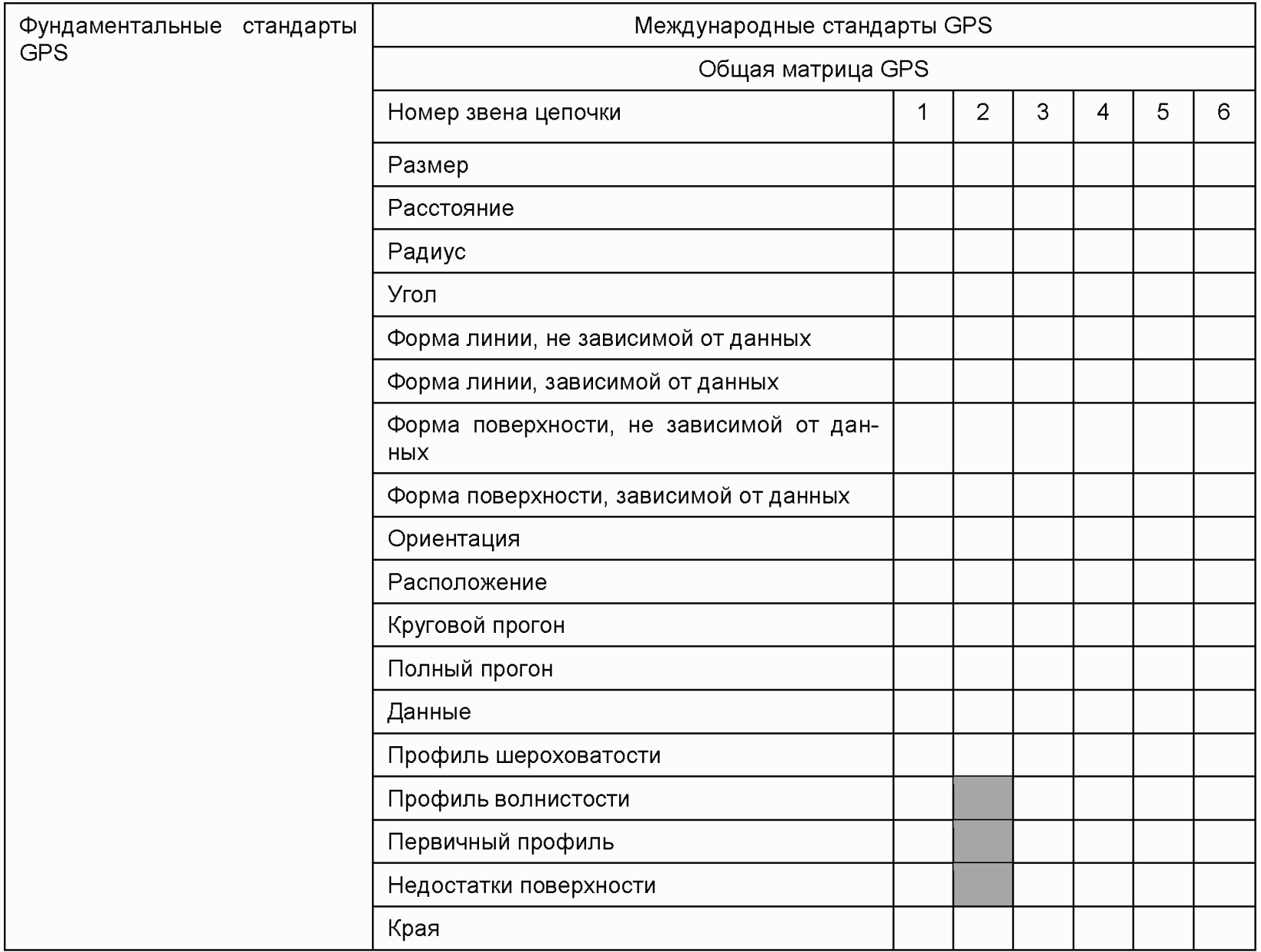

D.2 Позиция в матричной модели GPS

Настоящий международный стандарт - это общий стандарт GPS, который влияет на 2-е звено цепочек стандартов по профилю шероховатости, профилю волнистости и первичному профилю в общей матрице GPS, что графически отражено на рисунке D.1.

D.3 Связанные международные стандарты

Связанные международные стандарты - это цепочки стандартов, которые указаны на рисунке D.1.
