"ГОСТ Р 56213.31-2014/ISO/TS 29002-31:2009. Национальный стандарт Российской Федерации. Системы промышленной автоматизации и интеграция. Обмен данными характеристик. Часть 31. Запрос на данные характеристик"
(утв. и введен в действие Приказом Росстандарта от 11.11.2014 N 1517-ст)

1 ПОДГОТОВЛЕН Федеральным бюджетным учреждением "Федеральный центр каталогизации" (ФБУ "ФЦК") на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 430 "Каталогизация продукции"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 ноября 2014 г. N 1517-ст

4 Настоящий стандарт идентичен международному документу ISO/TS 29002-31:2009 "Системы промышленной автоматизации и интеграция. Обмен данными характеристик. Часть 31. Запрос на данные характеристик" (ISO/TS 29002-31:2009 "Industrial automation systems and integration - Exchange of characteristic data - Part 31: Query for characteristic data")

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 Некоторые элементы настоящего стандарта могут быть объектами патентных прав. ИСО не несет ответственности за установление подлинности таких патентных прав

Международная организация по стандартизации ИСО является всемирной федерацией национальных нормативных органов (организаций - членов ИСО). Работа по подготовке международных стандартов обычно осуществляется техническими комитетами ИСО. Каждая организация-член, заинтересованная в решении проблемы, послужившей основанием для образования технического комитета, имеет право быть представленной в данном комитете. Международные организации, как правительственные, так и неправительственные, взаимодействующие с ИСО, также принимают участие в этой работе. ИСО тесно сотрудничает с Международной электротехнической комиссией (МЭК) по всем вопросам, связанным со стандартизацией электротехнической отрасли.

Международные стандарты разрабатывают в соответствии с требованиями Директив ИСО/МЭК, часть 2.

Главной задачей технических комитетов является подготовка международных стандартов. Проекты международных стандартов, принятые техническими комитетами, направляются организациям-членам на голосование. Для публикации стандарта требуется его одобрение не менее 75% от общего числа голосующих организаций.

В случае необходимости срочной публикации технический комитет может разрешить публикацию и других видов нормативных документов:

- открытых технических условий ИСО (ISO/PAS), представляющих собой соглашение между техническими экспертами рабочей группы ИСО, одобренных и принятых техническим комитетом к публикации при условии их утверждения голосующими членами комитета-разработчика, число которых должно быть более 50% от числа всех голосующих;

- технических условий ИСО (ISO/TS), представляющих собой соглашение между членами технического комитета, одобренных и принятых техническим комитетом к публикации при условии, что данные документы одобрены 2/3 голосующих членов комитета.

ISO/PAS и ISO/TS по прошествии трех лет пересматривают, для того чтобы принять решение либо о необходимости продления срока их действия на следующие три года, либо о преобразовании их в международные стандарты, либо об их отмене.

Настоящий стандарт подготовлен Техническим комитетом ISO/TC 184 "Системы автоматизации и интеграция" (подкомитет SC4 "Промышленная информация").

Перечень стандартов комплекса ИСО/ТС 29002 можно найти в Интернете по адресу:

/template/go.php?url=https://www.tc184-sc4.org/titles/ECD_Titles.htm.

Обмен данными характеристик, представленными в каталоге продукции или в библиотеках, в основном сводится к обмену парами "идентификатор концепции - значение".

Идентификатор концепции уникальным образом определяет концепцию, которая придает значению определенный смысл. Однако следует отметить, что каталог продукции или библиотека, обычно не включают в себя полностью всю необходимую информацию о концепции. Такую информацию можно найти только в словаре концепций или в онтологии продукции.

Подобная методология обмена данными о продукции является базовой методологией, представленной в ИСО 13584 и ИСО 22745. Следует отметить, что эти стандарты представляют совершенно различные модели данных, применяемые при моделировании словарей концепций.

ИСО/ТС 29002 является источником необходимой информации, которая применяется как в комплексах стандартов ИСО 13584 и ИСО 22745, так и во многих других стандартах, и обеспечивает универсальные форматы или структуры, применяемые:

- без каких-либо определенных модельных ограничений в сочетании с ИСО 13584 и ИСО 22745, а также, возможно, с другими стандартами, или

- в соответствии со специальными требованиями упомянутых выше стандартов, изменяя их формат или функциональные возможности. Такие специальные требования должны быть совместимы с требованиями комплекса стандартов ИСО/ТС 29002 - любой файл данных должен подчиняться требованиям соответствующего стандарта комплекса ИСО/ТС 29002, за исключением области наименования UML.

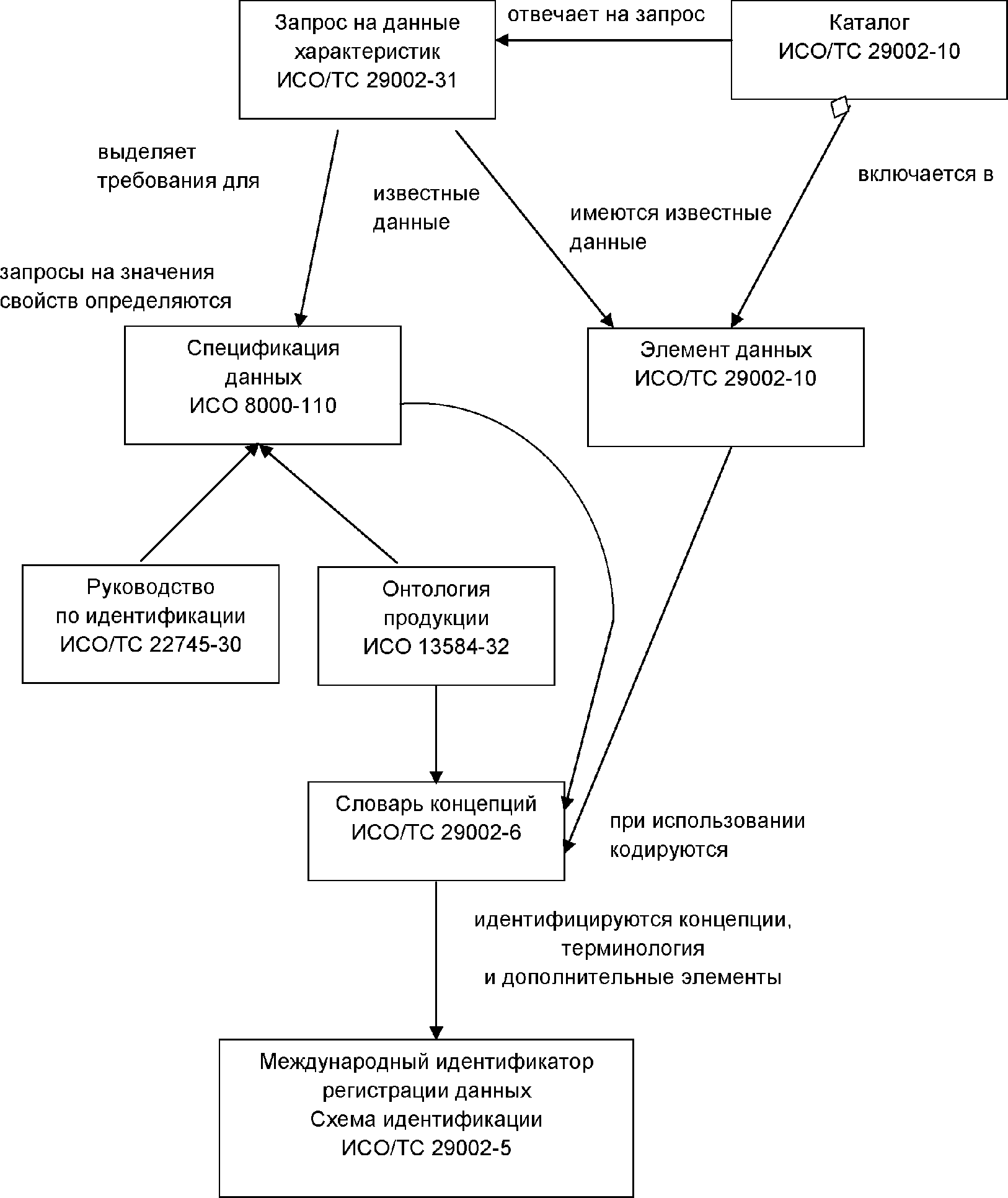

На рисунке 1 представлена модель планирования высокого уровня, которая отражает взаимоотношения между основными концепциями, представленными в комплексе стандартов ИСО/ТС 29002.

Некоторые концепции определены в других стандартах. Так, ИСО 8000-110 представляет требования к спецификации данных, но не определяет представление данных. Подобные требования можно встретить в руководстве по идентификации (см. ИСО/ТС 22745-30) или в онтологии продукции (см. ИСО 13584-32).

Каждая часть ИСО/ТС 29002 определяет одну или несколько схем XML. Зависимость между частями, по ссылочной схеме показана на рисунке 2.

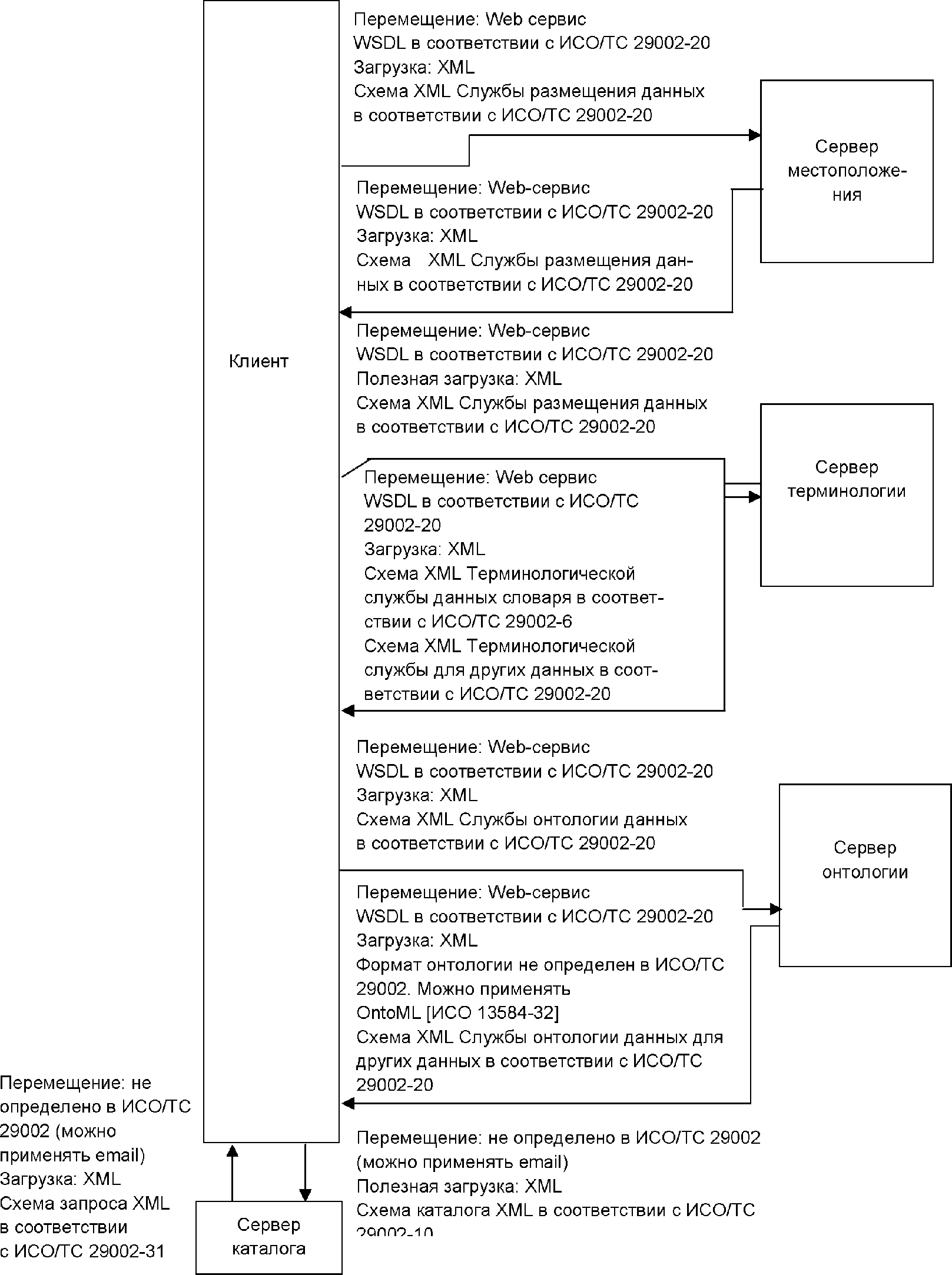

На рисунке 3 показаны главные информационные потоки в соответствии с требованиями ИСО/ТС 29002.

Настоящий стандарт определяет концептуальную информационную модель и формат файла обмена информацией для запроса данных характеристик на продукцию и услуги, а также на данные по идентификации поставщиков продукции в системе UML. Физический формат файла основывается на XML.

Модель запроса данных настоящего стандарта применяет определенный в ISO/TS 29002-10 информационный элемент для выражения и передачи значений свойства. В запросе могут быть ссылки на спецификацию данных, в которой определяются свойства класса запрашиваемой продукции. Формат такой спецификации в настоящем стандарте не определен. Модели данных и форматы обмена, применяемые в спецификациях, представлены в стандартах ИСО 13584-32 или ИСО/ТС 22745-30.

Предполагается, что ответ на запрос, образец которого определен в настоящем стандарте, должен быть представлен в виде файла с данными характеристик (см. ИСО/ТС 29002-10).

Настоящий стандарт определяет концептуальную информационную модель и формат файла обмена информацией для запроса данных характеристик на продукцию и услуги, а также на данные по идентификации поставщиков продукции в системе UML. Физический формат файла основывается на XML.

Концептуальная информационная модель представлена в системе UML. Формат файла базируется на XML.

Настоящий стандарт распространяется на:

- запрос на данные характеристик изделий и элементов, имеющих идентификацию, назначенную поставщиком;

- запрос на идентификацию, назначенную поставщиком таким изделиям и элементам, которые имеют целый набор данных характеристик;

- запрос на данные характеристик и на идентификацию, назначенную поставщиком таким изделиям, которые соответствуют условиям поиска информации.

Примечание 1 - Иногда это называется "параметрический запрос";

- запрос на недостающие данные характеристик.

Настоящий стандарт не распространяется на:

- запрос на данные словаря;

- запрос на онтологические данные.

Все требования настоящего стандарта носят родовой или параметрический характер и должны применяться всеми организациями независимо от типа и размера.

Все модели и схемы, представленные в настоящем стандарте, должны быть уточнены и определены стандартами, в которых упоминаются данные настоящего стандарта.

В настоящем стандарте использована нормативная ссылка на следующие международные документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):

ИСО/ТС 29002-4 Системы промышленной автоматизации и интеграция. Обмен данными характеристик. Часть 4. Базовые элементы и типы (ISO/TS 29002-4, Industrial automation systems and integration - Exchange of characteristic data - Part 4: Basic entities and types)

ИСО/ТС 29002-5 Системы промышленной автоматизации и интеграция. Обмен данными характеристик. Часть 5. Схема идентификации (ISO/TS 29002-5 Industrial automation systems and integration - Exchange of characteristic data - Part 5: Identification scheme)

ИСО/ТС 29002-10 Системы промышленной автоматизации и интеграция. Обмен данными характеристик. Часть 10. Формат обмена данными характеристик (ISO/TS 29002-10, Industrial automation systems and integration - Exchange of characteristic data - Part 10: Characteristic data exchange format).

В настоящем стандарте применены следующие термины и определения:

3.1 данные характеристик (characteristic data): Описание объекта в соответствии с описанием класса, к которому он относится, и совокупность значений свойств этого объекта.

Примечание 1 - В модели данных стандартов ИСО 13584, ИСО 15926, ИСО 22745, ИСО 13399 и ИСО/ТС 29002 включены данные характеристик.

В реальных данных характеристик первый элемент пары, заключенный в скобки, будет являться идентификатором данных, введенных в словарь концепций. Для ясности элементы представлены в незакодированном виде.

Примечание 2 - Данные адаптированы из ИСО 8000-102.

3.2 класс (class): Абстракция совокупности сходных или подобных объектов.

3.3 концепция (concept): Элемент мышления.

[ИСО/ТС 29002-5:2009, определение 3.1]

3.4 данные, вводимые в словарь концепций (concept dictionary entry): Описание концепции, включающее в себя, как минимум, однозначный идентификатор, термин и определение.

Примечание - Описание может состоять только из термина и определения, но иногда может включать в себя и другие информационные элементы.

[ИСО/ТС 29002-5:2009, определение 3.3]

3.5 словарь концепций (concept dictionary): Совокупность вводимых в словарь концепций данных для осуществления поиска по идентификатору концепции.

[ИСО/ТС 29002-5:2009, определение 3.5]

3.6 спецификация данных (data specification): Правила для описания объектов или элементов данных, принадлежащих к определенному классу, с применением вводимых в словарь концепций данных и со ссылкой на определенный формальный синтаксис.

Примечание - Адаптировано из ИСО 8000-102.

3.7 формальный синтаксис (formal syntax): Спецификация правильных предложений формального языка с применением формальной грамматики.

Примечание 1 - Формальный язык является машинно-интерпретируемым языком.

Примечание 2 - Формальная грамматика является, обычно, бесконтекстной грамматикой Хомски.

Примечание 3 - Варианты BNF, такие как ABNF и WSN, часто применяются для определения синтаксиса языков программирования и языков управления данными.

3.8 объект (object): Нечто воспринимаемое и понимаемое.

Примечание 1 - Объекты могут быть материальными (например, двигатель, лист бумаги, жемчужина), нематериальными (например, коэффициент преобразования, план проекта) или воображаемыми (например, мифический единорог).

Примечание 2 - Радиально-осевой центробежный насос с серийным номером AX52386 - это объект. Его общая конструкция определена в описании класса радиально-осевых центробежных насосов.

3.9 свойство (property): Качество или особенность объекта.

3.10 Пара "значение-свойство" (property value pair): Пример определенного значения, которое вместе с идентификатором вводимых в словарь концепций данных определяет свойство.

Примечание - Данные адаптированы из ИСО 8000-102.

В настоящем стандарте применены следующие сокращения:

В основной модели запроса применяются следующие типы и объекты данных, определенные в международных документах комплекса ИСО/ТС 29002:

- IRDI - ИСО/ТС 29002-5;

- ISO_language_code - ИСО/ТС 29002-4;

- ISO_country_code - ИСО/ТС 29002-4;

- ISO_currency_code - ИСО/ТС 29002-4;

- item - ИСО/ТС 29002-10.

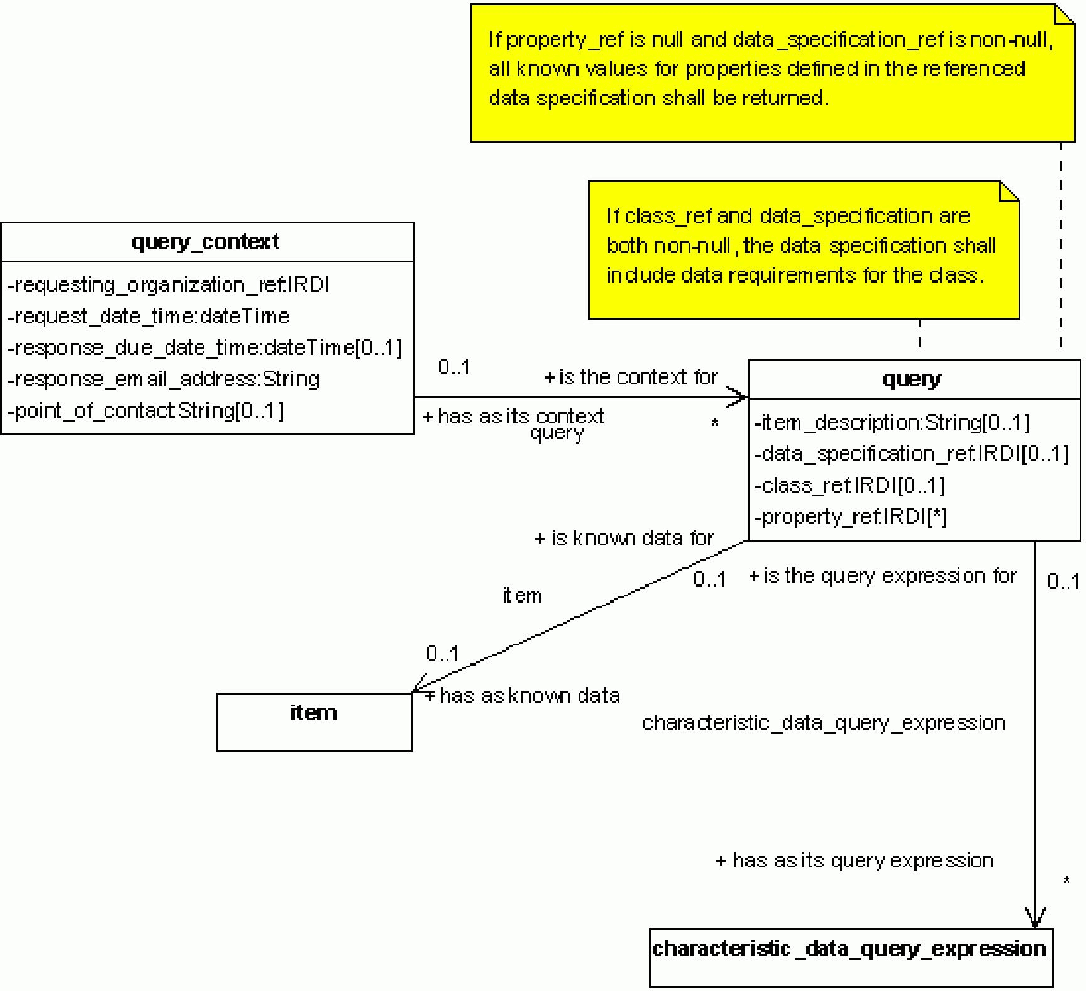

На рисунке 4 представлена диаграмма класса UML для подмодели основного запроса (query).

5.2.2 query_context: Это конверт для комплекта запросов, содержащий информацию об инициаторе запроса, а также информация о том, как и когда присылать ответ.

Описание атрибутов:

point_of_contact: подробная информация о налаживании связей с запрашивающей организацией, пославшей запрос.

query: запрос на данные характеристик в рамках query_context.

request_date_time: дата и время выполнения заказа.

requesting_organization_ref: однозначный идентификатор организации, делающей запрос.

response_due_date_time: дата и время, когда запрос должен быть возвращен.

response_email_address: электронный адрес, по которому посылается ответ.

Утверждения:

Каждый query_context является контекстом нулевого, одного или многих объектов query. Каждый query имеет в качестве контекста нулевой или один query_context.

5.2.3 query: Обращение к поставщику информации о представлении справочных данных или данных характеристик на один или более элементов данных.

Описание атрибутов:

characteristic_data_query_expression: это выражение определения или описания параметрических данных запроса.

class_ref: однозначный идентификатор класса, для описания которого запрошены данные элемента или предмета.

Примечание 1 - Если спецификация данных, на которую ссылаются, определяет данные только одного класса, то такой атрибут или признак может быть пропущен.

data_specification_ref: однозначный идентификатор спецификации данных, обеспечивающий детали свойств, для которых запрашиваются соответствующие значения.

item: запись информации, которую заказчик уже знает (или считает, что знает) о предмете, данные о котором являются целью запроса.

item_description: запись о предмете, дополнительные данные о котором запрашиваются.

property_ref: однозначный идентификатор подмножества свойств, определенных в спецификации данных (где имеются ссылки в атрибутах data_specification_ref), для которых должны быть возвращены значения.

Примечание 2 - Если значение нулевое, то все имеющиеся в спецификации данных свойств на сайте поставщика, должны быть возвращены.

Примечание 3 - Ссылки на свойство делаются при помощи однозначного идентификатора.

Утверждения:

Каждый query имеет в качестве своего выражения или представления нулевой, один или много объектов characteristic_data_query_expression. Каждый characteristic_data_query_expression является выражением для нулевого или одного query.

Каждый query имеет в качестве известных данных, нулевой или один item.

Каждый query имеет в качестве контекста нулевой или один query_context. Каждый query_context является контекстом для нулевого, одного или многих объектов query.

Ограничения:

Если class_ref и data_specification не имеют нулевого значения, то спецификация данных будет включать требования к данным для определенного класса.

Если значение property_ref нулевое, а значение data_specification_ref не нулевое, то все известные значения для свойств, определенных в ссылочной спецификации данных, должны быть возвращены.

5.3.1.1 Диаграмма

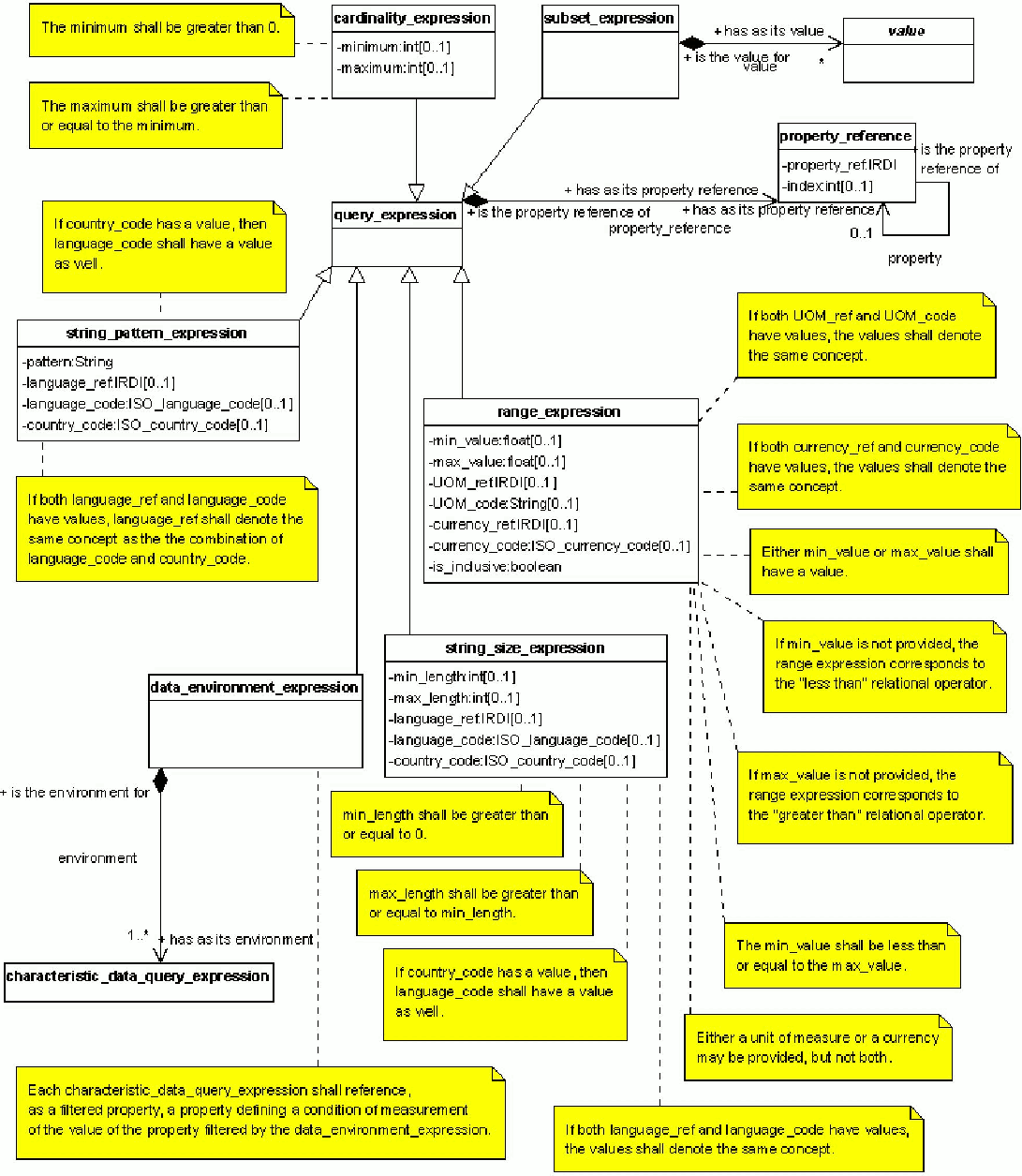

Диаграмма класса UML для формулировки запроса приведена на рисунке 5.

5.3.1.2 query_expression: Простая формулировка запроса, которая применяется к отобранному или отфильтрованному свойству.

Описание атрибутов:

property_reference: отобранное свойство к которому применяется или относится формулировка запроса.

Утверждения:

Каждый query_expression имеет в качестве ссылки на свойство только один property_reference. Каждый property_reference является ссылкой на свойство только одного query_expression.

5.3.1.3 property_reference: ссылка на свойство, отобранное при помощи characteristic_data_query_expression. Отобранное свойство может быть либо свойством искомых элементов, либо свойством значения предмета.

Описание атрибутов:

index: если значение, связанное с property_reference, представляет упорядоченный набор или коллекцию, то номер идентифицирует определенный элемент этой коллекции. Номер 1 указывает на первый элемент в этой коллекции.

property: ссылка на свойство, определяющее или описывающее оставшуюся часть рекурсивного пути, идентифицирующего отобранное свойство.

property_ref: однозначный идентификатор либо прямой ссылки, либо начала рекурсивного пути, идентифицирующего отобранное свойство.

Утверждения:

Каждый property_reference имеет в качестве ссылки на свойство нулевой или один property_reference. Каждый property_reference является ссылкой на свойство только одного property_reference.

Каждый property_reference является ссылкой на свойство только одного query_expression. Каждый query_expression имеет в качестве ссылки на свойство только один property_reference.

5.3.1.4 string_pattern_expression: Требования к модели или образцу значений, относящихся к отобранному свойству. Область значений представлена однострочной последовательностью значений или же значением локализованного текста; значение выражения можно считать верным, если значение отобранного свойства совпадает с определенным образцом; в ином случае значение является ложным.

Структура образца определяется в соответствии со спецификацией образцов, представленной в рекомендации к схеме типов данных XML.

Примечание 1 - Контролируемые значения рассматриваются как однострочное выражение значений.

Примечание 2 - Для контролируемых значений ограничивающее условие относится к коду.

Описание атрибутов:

country_code: назначенный в соответствии с условиями ИСО 3166-1 код страны альфа-2, в котором представлено однострочное выражение значений.

Примечание 3 - См. /template/go.php?url=https://www.iso.org/iso/support/faqs/faqs_widely_used_standards/widely_used_standards_other/country_name_codes.htm для получения информации об ИСО 3166 и для связи с перечнем кодов.

language_code: код языка альфа-2 или альфа-3, назначенный в соответствии с условиями ИСО 639-1 или ИСО 639-3, для языка, на котором представлено однострочное выражение значений.

Примечание 4 - См. /template/go.php?url=https://www.iso.org/iso/support/faqs/faqs_widely_used_standards/widely_used_standards_other/language_codes.htm для получения информации о ИСО 3166 и для связи с перечнем кодов.

language_ref: однозначный идентификатор языка, на котором представлено однострочное выражение значения.

pattern: образец, который определяет допустимые значения для свойства, идентифицированного атрибутом property_reference.

Утверждения:

Каждый string_pattern_expression - это выражение однострочного образца только для одного characteristic_data_query_expression. Каждый characteristic_data_query_expression имеет в качестве выражения однострочного образца нулевой или один string_pattern_expression.

5.3.1.5 data_environment_expression: Совокупность требований к значениям свойств, которые определяют условия измерения значения какого-либо отобранного свойства, может быть связано с собственными требованиями при помощи characteristic_data_query_expression. Значение выражения верно, если все объекты characteristic_data_query_expression, связанные с различными условиями измерения, вычислены верно, в ином случае, оценка значения будет являться ложной.

Описание атрибутов:

environment: это объект characteristic_data_query_expression, который выбирает различные условия измерения значения свойства, выбранного, в свою очередь, data_environment_expression.

Утверждения:

Каждый data_environment_expression - это выражение контекста данных только для одного characteristic_data_query_expression. Каждый characteristic_data_query_expression имеет в качестве выражения контекста данных, нулевой или один data_environment_expression.

Каждый data_environment_expression имеет в качестве своего контекста, один или много объектов characteristic_data_query_expression. Каждый characteristic_data_query_expression является контекстом только для одного data_environment_expression.

Ограничения:

На каждый characteristic_data_query_expression должна быть ссылка как на выбранное свойство. Это свойство, определяющее условия измерения значения свойства, должно быть выбрано с помощью data_environment_expression.

5.3.1.6 string_size_expression - Требования к размерности (длине) значения отобранного свойства, область значения которого представлена строкой или значением локализованного текста. Значение является верным, если длина строчного выражения значения отобранного свойства относится к определенной длине строки диапазона значений, иначе значение является ложным.

Примечание 1 - Контролируемые значения рассматриваются как однострочное выражение значения.

Примечание 2 - Для контролируемых значений ограничивающее условие относится к коду.

Примечание 3 - Если учитывается применение языка, то выражение относится к значениям локализованного текста.

Описание атрибутов:

country_code: код страны альфа-2, назначенный по условиям ИСО 3166-1 и отражающий язык, на котором представлены информационные материалы.

Примечание 4 - для получения информации о ИСО 3166 и для связи с перечнем кодов см. /template/go.php?url=https://www.iso.org/iso/support/faqs/faqs_widely_used_standards/widely_used_standards_other/country_name_codes.htm.

language_code: код страны альфа-2, назначенный по условиям ИСО 3166-1 и отражающий язык, на котором представлены информационные материалы.

Примечание 5 - для получения информации о ИСО 3166 и для связи с перечнем кодов см. /template/go.php?url=https://www.iso.org/iso/support/faqs/faqs_widely_used_standards/widely_used_standards_other/country_name_codes.htm.

language_ref: однозначный идентификатор языка, на котором представлены информационные материалы.

max_length: максимально допустимая длина строки.

min_length: минимально допустимая длина строки.

Утверждения:

Каждый string_size_expression является выражением размера строки только для одного characteristic_data_query_expression. Каждый characteristic_data_query_expression имеет в качестве своего выражения размера строки нулевой или один string_size_expression.

5.3.1.7 range_expression: Требование к диапазону значения выбранного свойства, областью определения значений которого является число/показатель, которое может быть связано с единицей измерения или с денежной единицей. Значение является верным, если значение выбранного свойства относится к определенному диапазону, иначе значение является ложным.

Описание атрибутов:

UOM_code: код, назначаемый единице измерения.

UOM_ref: однозначный идентификатор единицы измерения.

currency_code: код денежной единицы, назначенный по условиям ИСО 4217.

Примечание - для получения информации о ИСО 4217 и для связи с перечнем кодов см. /template/go.php?url=https://www.iso.org/iso/support/faqs/faqs_widely_used_standards/widely_used_standards_other/currency_codes.htm.

currency_ref: однозначный идентификатор денежной единицы.

is_inclusive: пределы или границы диапазона всегда включаются в область выражения диапазона.

max_value: верхняя граница диапазона допустимых значений.

min_value: нижняя граница диапазона допустимых значений.

Утверждения:

Каждый range_expression является выражением диапазона только одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения диапазона нулевой или один range_expression.

5.3.1.8 cardinality_expression: Требования к выражению количества элементов отобранного свойства, областью определения значений которого является набор или совокупность элементов. Значение является верным, если отобранное свойство имеет наименьшее минимальное количество элементов и наибольшее максимальное количество элементов, иначе значение является ложным.

Примечание - Если задано не минимальное значение, то минимальное количество элементов равно 0. Если задано не максимальное значение, то ограничений на максимальное количество элементов нет.

Описание атрибутов:

maximum: максимальное число элементов.

minimum: минимальное число элементов.

Утверждения:

Каждый cardinality_expression - это выражение количества элементов только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения количества элементов нулевой или один cardinality_expression.

Ограничения:

Максимум - должно быть больше или равно минимуму.

Минимум - должно быть больше 0.

5.3.1.9 subset_expression: Требования к значению, ограничивающему область определения отобранного свойства. Областью определения значений является либо единственное значение, либо набор или совокупность значений. Значение является верным, если значение или совокупность значений отобранного свойства включено в совокупность значений, определенных при помощи subset_expression, иначе значение является ложным.

Описание атрибутов:

value: значение, которое должно включать в себя отобранное свойство.

Утверждения:

Каждый subset_expression - это выражение подмножества только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве своего выражения подмножества нулевой или один subset_expression.

Каждый subset_expression имеет в качестве своего значения нулевой, один или много объектов value. Каждый value является значением только для одного subset_expression.

5.3.1.10 value: Значение - элемент данных.

Утверждения:

Каждый value является значением только для одного subset_expression. Каждый subset_expression имеет в качестве значения нулевой, один или много объектов value.

5.3.2.1 Диаграмма

Диаграмма класса UML для булевых операторов приведена на рисунке 6.

5.3.2.2 and_expression: Знак многокомпонентной операции, которая осуществляет перенос семантики булевой операции "and". Операнды или компоненты операции "and" - это либо булевые операторы, либо выражения запроса.

Описание атрибутов:

operand: это characteristic_data_query_expression, который выполняет роль операнда в and_expression.

Утверждения:

Каждый and_expression имеет в качестве своего операнда объекты characteristic_data_query_expression.

Каждый characteristic_data_query_expression является операндом нулевого или одного and_expression.

Каждый and_expression является выражением "and" только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения "and" нулевой или один and_expression.

5.3.2.3 or_expression: Знак многокомпонентной операции, которая осуществляет перенос семантики булевого оператора "or" - это либо булевы операторы, либо выражения запроса.

Описание атрибутов:

operand: это characteristic_data_query_expression, который выполняет роль операнда в or_expression.

Утверждения:

Каждый or_expression является выражением "or" только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве своего выражения "or" нулевой или один or_expression.

Каждый or_expression имеет в качестве своего операнда объекты characteristic_data_query_expression.

Каждый characteristic_data_query_expression является операндом нулевого или одного or_expression.

5.3.2.4 not_expression: Знак одноместного или унарного оператора, который осуществляет перенос семантики булевого оператора "not". Операндом операции является либо булев оператор, либо выражение запроса.

Описание атрибутов:

operand: это characteristic_data_query_expression, которое выполняет роль операнда в not_expression.

5.3.3.1 Диаграмма

Диаграмма класса UML для выражения запроса на данные характеристик представлена на рисунке 7.

5.3.3.2 characteristic_data_query_expression: Булево выражение, предусмотренное для поиска предметов или элементов при помощи отбора их свойств и состоящее из простых объектов query_expression. Каждый query_expression относится к какому-то одному свойству, которое называется отобранным свойством. Несколько объектов query_expression могут, также, объединяться с помощью булевых операций "or", "and" и "not" для образования characteristic_data_query_expression.

Данные о каждом изделии или элементе, чьи отобранные свойства подтверждают соответствующий им characteristic_data_query_expression возвращаются системой, обрабатывающей запрос.

Описание атрибутов:

and: это and_expression, являющийся компонентом characteristic_data_query_expression;

cardinality: это cardinality_expression, являющийся компонентом characteristic_data_query_expression;

data_environment: это data_environment_expression, являющийся компонентом characteristic_data_query_expression;

not: это not_expression, являющийся компонентом characteristic_data_query_expression;

or: это or_expression, являющийся компонентом characteristic_data_query_expression;

range: это range_expression, являющийся компонентом characteristic_data_query_expression;

string_pattern: это string_pattern_expression, являющийся компонентом characteristic_data_query_expression;

string_size: это string_size_expression, являющийся компонентом characteristic_data_query_expression;

subset: это subset_expression, являющийся компонентом characteristic_data_query_expression.

Утверждения:

Каждый characteristic_data_query_expression является операндом нулевого или одного and_expression. Каждый and_expression имеет в качестве операнда объекты characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения строчного образца нулевой или один string_pattern_expression. Каждый string_pattern_expression является выражением строчного образца только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения контекста данных нулевой или один data_environment_expression. Каждый data_environment_expression является выражением контекста данных только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения строчной длины нулевой или один string_size_expression. Каждый string_size_expression является выражением строчной длины только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения диапазона нулевой или один range_expression. Каждый range_expression является выражением диапазона только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения количества элементов нулевого или одного cardinality_expression. Каждый cardinality_expression является выражением количества элементов только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения "and" нулевой или один and_expression. Каждый and_expression является выражением "and" только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения нулевой или один not_expression. Каждый not_expression является отрицанием только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения подмножества нулевой или один subset_expression. Каждый subset_expression является выражением подмножества только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression имеет в качестве выражения "or" нулевой или один or_expression. Каждый or_expression является выражением "or" только для одного characteristic_data_query_expression.

Каждый characteristic_data_query_expression является контекстом только для одного data_environment_expression. Каждый data_environment_expression имеет в качестве контекста один или много объектов characteristic_data_query_expression.

Каждый characteristic_data_query_expression является операндом нулевого или одного not_expression. Каждый not_expression имеет в качестве операнда только один characteristic_data_query_expression.

Каждый characteristic_data_query_expression является операндом нулевого или одного or_expression. Каждый or_expression имеет в качестве операнда объекты characteristic_data_query_expression.

Настоящий стандарт предусматривает варианты дополнений, которые реализуются по мере выполнения программы. Эти варианты группируются в следующие классы:

- CC1: простой запрос;

- CC2: параметрический запрос.

Стандарт комплекса ИСО/ТС 29002 может быть реализован:

a) вместе с конвертом (данных) другого стандарта, например EDI;

b) или самостоятельно для переноса конверта данных с применением query_context.

В случае a запрос не будет включать в себя query_context. В случае b, запрос будет включать в себя query_context.

Организация или система, соответствующая условиям CC1, будет иметь возможность считывать информацию об объекте в соответствии с моделью данных основного запроса, за исключением characteristic_data_query_expression (см. 5.2).

Организация или система, соответствующая условиям CC2, будет отвечать требованиям и условиям CC1 и иметь возможность отвечать на любой запрос любого типа.

Организация или система, соответствующая условиям CC2, будет иметь возможность считывать информацию об объекте в соответствии с моделью данных запроса (см. 5).

Для однозначной идентификации информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК-8824-1 и описан в ИСО 10303-1.

Для однозначной идентификации информационного объекта в открытой системе, query-for-characteristic-data присвоен следующий идентификатор объекта:

Смысл данного обозначения установлен в ИСО/МЭК-8824-1 и описан в ИСО 10303-1.

Данное приложение содержит схему XML, которая определяет формат обмена данными характеристик в запросах в соответствии с моделью данных, представленной в разделе 5. Распечатка в машинно-интерпретируемой форме приведена в таблице B.1.

Примечание - Расширение ".txt" применяется с наименованием каждого файла ASCII для обеспечения правильной программной обработки и просмотра в веб-браузере. Для того чтобы применить какой-либо файл в программном обеспечении, следует удалить ".txt".

"Любому лицу или лицам, которым предоставляется данная схема, разрешается бесплатно и в течение неограниченного срока владеть ее копией, использовать, копировать, изменять и бесплатно распространять с целью дальнейшей разработки, изменения, применения данной схемы в программных средствах при соблюдении следующих условий:

схема, "как она есть", предоставляется без каких-либо официальных разрешений и ограничений с учетом условий для торговли и каких-либо иных целей, не нарушающих закон;

создатели или держатели копий не несут ответственность за какие-либо претензии, повреждения, несоблюдение обязательств, касающихся контракта, или за нарушения гражданских прав, которые связаны с применением или распространением схемы;

кроме того, каждая модифицированная копия схемы должна включать в себя следующее примечание: данная схема является модификацией схемы, определенной в ИСО/ТС 29002-31, и не должна интерпретироваться как схема, соответствующая данному стандарту".

Схема в таблице B.1 прямо или косвенно ссылается на схемы в таблице B.2.

Для реализации может предоставляться дополнительная информация, которую можно найти по следующему URL:

/template/go.php?url=https://www.tc184-sc4.org/implementation_information/29002/00031
