НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ

МЕТОДЫ ИСПЫТАНИЙ НА СООТВЕТСТВИЕ УСТРОЙСТВ

РАДИОЧАСТОТНОЙ ИДЕНТИФИКАЦИИ

ЧАСТЬ 6

МЕТОДЫ ИСПЫТАНИЙ РАДИОИНТЕРФЕЙСА ДЛЯ СВЯЗИ В ДИАПАЗОНЕ

ЧАСТОТ ОТ 860 МГц ДО 960 МГц

Information technologies. Radio frequency identification

device conformance test methods. Part 6. Test methods

for air interface communications at 860 MHz to 960 MHz

ISO/IEC 18047-6:2012

Information technology - Radio frequency identification

device conformance test methods - Part 6: Test methods

for air interface communications at 860 MHz to 960 MHz

ГОСТ Р ИСО/МЭК 18047-6-2015

ОКС 35.040

Дата введения

1 января 2016 года

Предисловие

1 ПОДГОТОВЛЕН ОАО ИМЦ "Концерна "Вега" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 355 "Технологии автоматической идентификации и сбора данных"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2015 г. N 116-ст

4 Настоящий стандарт идентичен международному стандарту ИСО/МЭК 18047-6:2012 "Информационные технологии. Методы испытаний на соответствие устройств радиочастотной идентификации. Часть 6. Методы испытаний радиоинтерфейса для связи в диапазоне частот от 860 МГц до 960 МГц" (ISO/IEC 18047-6:2012 "Information technology - Radio frequency identification device conformance test methods - Part 6: Test methods for air interface communications at 860 MHz to 960 MHz").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных (региональных) стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

6 Некоторые положения международного стандарта, указанного в пункте 4, могут являться объектами получения патентных прав. Международная организация по стандартизации (ИСО) не несет ответственности за идентификацию некоторых или всех подобных прав

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

Введение

ИСО/МЭК 18000 определяет радиоинтерфейсы устройств радиочастотной идентификации (RFID), применяемых для управления предметами. ИСО/МЭК 18000-6 устанавливает радиоинтерфейсы для указанных устройств, работающих в диапазоне частот от 860 до 960 МГц. ИСО/МЭК 18047 определяет методы испытаний на соответствие для различных частей ИСО/МЭК 18000.

Каждая часть ИСО/МЭК 18047 содержит все измерения, которые должны быть сделаны для подтверждения соответствия надлежащей части ИСО/МЭК 18000. Для данной части ИСО/МЭК 18047 каждое устройство считывания/опроса (далее - устройство опроса) и радиочастотная метка должны поддерживать, по крайней мере, один из типов систем радиочастотной идентификации: A, B, C или D.

Примечание - Методы эксплуатационных испытаний устройств опроса и радиочастотных меток приведены в нескольких частях ИСО/МЭК 18046.

1. Область применения

Настоящий стандарт устанавливает методы испытаний для определения соответствия устройств радиочастотной идентификации (радиочастотных меток и устройств опроса), предназначенных для управления предметами, со спецификациями, приведенными в ИСО/МЭК 18000-6, но не распространяется на испытания на соответствие требованиям регулирующего органа по использованию полос радиочастот или подобным требованиям.

Методы испытаний требуют проверки только обязательных функций и некоторых необязательных выполняемых функций. Указанные испытания при необходимости могут быть в дальнейшем дополнены функциональными критериями, ориентированными на особенности применения, которые не учитываются в общем случае.

Настоящий стандарт включает в себя следующие параметры соответствия устройства опроса и радиочастотной метки:

- параметры соответствия, зависящие от типа системы радиочастотной идентификации, включая номинальные значения и отклонения;

- параметры, которые непосредственно влияют на функциональность системы и функциональную совместимость.

Настоящий стандарт не включает в себя следующее:

- параметры, которые уже включены в требования к обязательным испытаниям.

Если не указано иное, то испытания, приведенные в настоящем стандарте, следует применять исключительно к радиочастотным меткам и устройствам опроса, определенным в ИСО/МЭК 18000-6 <1>.

--------------------------------

<1> На момент публикации ИСО/МЭК 18047-6:2012 действовал отмененный ИСО/МЭК 18000-6:2010. В настоящее время действует комплекс стандартов, состоящих из ИСО/МЭК 18000-6:2013, ИСО/МЭК 18000-61:2012, ИСО/МЭК 18000-62:2012, ИСО/МЭК 18000-63:2013, ИСО/МЭК 18000-64:2012.

В разделе 5 приведены все необходимые испытания на соответствие требованиям ИСО/МЭК 18000-6 для систем типа A <2>.

--------------------------------

<2> Следует использовать ИСО/МЭК 18000-61:2012.

В разделе 6 приведены все необходимые испытания на соответствие требованиям ИСО/МЭК 18000-6 для систем типа B <3>.

--------------------------------

<3> Следует использовать ИСО/МЭК 18000-62:2012.

В разделе 7 приведены все необходимые испытания на соответствие требованиям ИСО/МЭК 18000-6 для систем типа C <4>.

--------------------------------

<4> Следует использовать ИСО/МЭК 18000-63:2013.

В разделе 8 приведены все необходимые испытания на соответствие требованиям ИСО/МЭК 18000-6 для систем типа D <5>.

--------------------------------

<5> Следует использовать ИСО/МЭК 18000-64:2012.

В разделе 10 приведены испытания полупассивных радиочастотных меток (BAP) с манчестерским кодированием на соответствие ИСО/МЭК 18000-6 (раздел 11.5) для систем типа C <1>.

--------------------------------

<1> Следует использовать ссылку на ИСО/МЭК 18000-63:2013 (подраздел 7.5).

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на перечисленные ниже стандарты и другие нормативные документы. В случае ссылок на документы, у которых указана дата утверждения, необходимо пользоваться только данной редакцией. В случае, когда дата утверждения не приведена, следует пользоваться последней редакцией документов, включая любые поправки и изменения к ним.

ИСО/МЭК 18000-6 <2>, Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 6. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц (ISO/IEC 18000-6, Information technology - Radio frequency identification for item management - Part 6: Parameters for air interface communications at 860 to 960 MHz)

--------------------------------

<2> На момент публикации ИСО/МЭК 18047-6:2012 действовал отмененный ИСО/МЭК 18000-6:2010. В настоящее время действует комплекс стандартов, состоящий из:

ИСО/МЭК 18000-6:2013 "Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 6. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц. Общие требования" (ISO/IEC 18000-6:2013 "Information technology - Radio frequency identification for item management - Part 6: Parameters for air interface communications at 860 to 960 MHz General"),

ИС NORMPROD: примечание.

Текст абзаца приведен в соответствии с официальным текстом документа.

ИСО/МЭК 18000-61:2012 "Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 61. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип A" (ISO/IEC 18000-61:2012 "Information technology - Radio frequency identification for item management - Part 62: Parameters for air interface communications at 860 to 960 MHz Type A"),

ИСО/МЭК 18000-62:2012 "Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 62. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип B" (ISO/IEC 18000-62:2012 "Information technology - Radio frequency identification for item management - Part 62: Parameters for air interface communications at 860 to 960 MHz Type B"),

ИСО/МЭК 18000-63:2013 "Информационные технологии. Идентификация радиочастотная для управления предметами. Часть 63. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип C" (ISO/IEC 18000-63:2013 Information technology - Radio frequency identification for item management - Part 63: Parameters for air interface communications at 860 to 960 MHz Type C),

ИС NORMPROD: примечание.

Текст абзаца приведен в соответствии с официальным текстом документа.

ИСО/МЭК 18000-64:2012 "Информационные технологии. Радиочастотная идентификация для управления предметами. Часть 61. Параметры радиоинтерфейса для связи в диапазоне частот от 860 до 960 МГц, тип D" (ISO/IEC 18000-61:2012 "Information technology - Radio frequency identification for item management - Part 62: Parameters for air interface communications at 860 to 960 MHz Type D").

ИСО/МЭК 19762 <3> (все части), Информационные технологии. Технологии автоматической идентификации и сбора данных (AIDC). Гармонизированный словарь (ISO/IEC 19762 (all parts), Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary)

--------------------------------

<3> На момент публикации ИСО/МЭК 18047-6:2012 действовали вторые версии следующих частей:

ИСО/МЭК 19762-1:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 1. Общие термины, связанные с автоматической идентификацией и сбором данных (ISO/IEC 19762-1:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 1: General terms relating to AIDC),

ИСО/МЭК 19762-2:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 2. Оптические носители данных (ISO/IEC 19762-2:2008 ISO/IEC 19762-2:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 2: Optically readable media (ORM)),

ИСО/МЭК 19762-3:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 3. Радиочастотная идентификация (ISO/IEC 19762-3:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 3: Radio frequency identification (RFID),

ИСО/МЭК 19762-4:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 4. Общие термины в области радиосвязи (ISO/IEC 19762-4:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 4: General terms relating to radio communications,

ИСО/МЭК 19762-5:2008 Информационные технологии. Технологии автоматической идентификации и сбора данных. Гармонизированный словарь. Часть 5. Системы определения места нахождения в реальном времени (ISO/IEC 19762-5:2008 Information technology - Automatic identification and data capture (AIDC) techniques - Harmonized vocabulary - Part 5: Locating systems).

3. Термины, определения, обозначения и сокращения

3.1. Термины и определения

В настоящем стандарте применены термины по ИСО/МЭК 19762.

3.2. Обозначения

В настоящем стандарте применены обозначения по ИСО/МЭК 19762, а также следующие:

D - глубина модуляции импульса кодирования данных;

d₁ - расстояние между устройством опроса и испытательной антенной;

d₂ - расстояние между испытательной антенной и испытуемой радиочастотной меткой (DUT);

d_s - расстояние между антенной устройства опроса и контрольной антенной;

d_T,IA - расстояние от антенны устройства опроса до радиочастотной метки;

d_T,MA - расстояние от измерительной антенны до радиочастотной метки;

d_TE - расстояние между антенной устройства опроса и эмулятором радиочастотной метки;

GI - коэффициент усиления устройства опроса;

GIA - коэффициент усиления антенны устройства опроса;

GMA - коэффициент усиления измерительной антенны;

K - коэффициент калибровки;

L - максимальный размер антенны устройства опроса;

M - индекс модуляции;

P_I - переданная мощность на несущей частоте;

P_M - измеренная мощность на несущей частоте;

T_f - время спада;

T_r - время нарастания.

3.3. Сокращения

В настоящем стандарте применены сокращения по ИСО/МЭК 19762, а также следующие:

DUT - испытуемое устройство;

RCS - эффективная площадь рассеяния (ЭПР);

- дифференциальная эффективная площадь рассеяния

;

RBW - полоса разрешения;

VBW - полоса видеосигнала.

3.4. Начальные условия испытаний

3.4.1. Условия испытаний

Если иное не установлено, то испытание должно проводиться при температуре (23 +/- 3) °C и влажности воздуха от 40% до 60%.

3.4.2. Предварительная подготовка

Устройства опроса и радиочастотные метки, подвергаемые испытанию, должны быть выдержаны в условиях испытаний 24 ч до начала испытаний.

3.4.3. Допустимые отклонения

Если иное не установлено, то следует применять допустимые отклонения +/- 5% к количественным показателям, определяющие особенности испытательного оборудования (например, линейные размеры) и порядку проведения испытаний (настройка испытательного оборудования).

3.4.4. Уровень шума в месте проведения испытаний

Уровень шума в месте проведения испытаний должен быть измерен анализатором спектра, используя те же самые условия, что и для измерений DUT.

Максимальная измеряемая амплитуда шума в полосе пропускания 10 кГц должна быть равна - 60 дБ, от 0,5 до 2 ГГц и - 90 дБм в пределах частоты основного сигнала обратного рассеяния от радиочастотной метки.

Особое внимание должно быть уделено паразитным излучениям, например, из-за недостаточного экранирования компьютерных мониторов. Условия электромагнитных испытаний при выполнении измерений должны быть проверены путем выполнения измерений с присутствием и отсутствием радиочастотной метки в поле.

3.4.5. Суммарная погрешность измерений

Общая погрешность измерений для каждого параметра, измеряемого данными методами испытаний, должна быть занесена в протокол испытаний.

Примечание - Общая информация приведена в руководстве ИСО 98-3:2008.

4. Подготовка испытательного оборудования

4.1. Подготовка испытательного оборудования для испытаний устройств опроса

4.1.1. Общие положения

DUT - устройство опроса, включая антенну.

Все измерения для подтверждения соответствия и настройки должны быть сделаны в безэховой камере, как определено в приложении A.

В зависимости от требований к использованию полос радиочастот, установленных регулирующим органом, все измерения должны проводиться на одной из частот испытаний, указанных в таблице 1.

Таблица 1

Частоты испытаний

Несущая частота испытания	Примечание
866 МГц	Рекомендовано для испытаний согласно Европейским требованиям
915 МГц	Рекомендовано для испытаний согласно требованиям в Кореи, Австралии или США
953 МГц	Рекомендовано для испытаний согласно требованиям в Японии

Примечание - Для частот испытаний, указанных в таблице 1, все частоты, входящие в диапазон от 860 до 960 МГц, должны использоваться с допуском +/- 2,9% для каждой из частот. Все фактически используемые частоты в полосе частот 860 - 870 МГц, 900 - 930 МГц и 950 - 960 МГц используются с допуском +/- 1,7% от частот испытаний.

Примечание - Частота испытаний 953 МГц может быть пропущена в случае отсутствия мирового региона с требованиями к частотам свыше 930 МГц и не будут использованы радиочастотные метки на частоте свыше 930 МГц.

4.1.2. Контрольная антенна

В случае необходимости испытания следует проводить с использованием контрольной антенны, которая должна быть неизлучающей и не должна иметь реактивной составляющей. На разъеме антенны должна быть нагрузка 50 Ом. Коэффициент стоячей волны по напряжению (КСВН) на разъеме 50 Ом не должен быть больше 2:1 во всем частотном диапазоне измерений.

4.1.3. Испытательное оборудование и схемы испытаний для устройств опроса по ИСО/МЭК 18000-6 для систем типов A, B и C

4.1.3.1 Испытательная установка модуляции устройства опроса

Для проведения испытания контрольная антенна всегда должна размещаться и ориентироваться для оптимального восприятия напряженности поля в направлении основного излучения мощности антенной опроса DUT согласно рисунку 1 на расстоянии d_s, равном 0,8 - 1,1 м.

Рисунок 1 - Установка для испытаний модуляции

устройства опроса

4.1.3.2 Испытательная установка демодуляции и времени переключения приема/передачи устройства опроса

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду приложение D, а не приложение F.

Для испытания эмулятор радиочастотной метки (в соответствии с приложением F) должен быть размещен и ориентирован для оптимального восприятия напряженности поля в направлении основного излучения мощности антенной опроса DUT согласно рисунку 2 на расстоянии d_TE, равном 0,8 - 1,1 м.

Рисунок 2 - Установка для испытаний демодуляции и времени

переключения устройства опроса

4.2. Установка испытательного оборудования для испытаний радиочастотной метки

4.2.1. Общие требования

DUT - радиочастотная метка, включающая все средства, обеспечивающие связь с устройством опроса.

Если для испытаний необходимо использовать устройство опроса, то оно должно представлять собой измерительное оборудование, удовлетворяющее требованиям к работе в качестве устройства опроса и, в частности, оно должно поддерживать минимальное время отклика радиочастотной метки на команду устройства опроса.

Все соответствующие измерения и установки должны быть проведены в безэховой камере в соответствии с приложением A.

В зависимости от требований, регламентирующих использование полос радиочастот, все измерения должны быть проведены на любой из частот испытания, приведенных в таблице 1.

4.2.2.1 Испытательная установка демодуляции и времени переключения приема/передачи радиочастотной метки

Для испытания радиочастотная метка должна быть размещена и ориентирована для оптимального восприятия напряженности поля в направлении основного излучения мощности устройством опроса.

Рисунок 3 - Установка для испытаний демодуляции

радиочастотной метки

4.2.2.2 Испытательная установка обратного рассеяния радиочастотной метки

Для испытания установка испытательной антенны устройства опроса, где устройство опроса может поочередно взаимодействовать с генератором сигнала согласно приложению C, должна состоять из двух соединенных механически антенн, специально спроектированных, чтобы снижать сигнал связи между ними. Одна из них должна использоваться в качестве антенны устройства опроса, в то время как вторая должна использоваться в качестве измерительной антенны и должна быть соединена с анализатором спектра или с осциллографом, как определено в приложении C.

Испытуемая радиочастотная метка должна быть размещена в точке фокуса и ориентирована для оптимального восприятия напряженности поля.

Расстояния между радиочастотной меткой и антеннами d_T,IA и d_T,MA соответственно (см. рисунок 3).

Параметры испытательной установки обратного рассеяния радиочастотной метки определены в таблице 2.

Таблица 2

Параметры установки для испытаний обратного рассеяния

радиочастотной метки

Обозначение	Наименование	Описание
d_T,IA	Расстояние между антенной устройства опроса и радиочастотной меткой	0,8 - 1,1 м
d_T,MA	Расстояние между измерительной антенной и радиочастотной меткой	0,8 - 1,1 м
G_IA	Коэффициент усиления антенны устройства опроса	Ширина диаграммы направленности антенны по уровню 3 дБ не должна превышать +/- 35°
G_MA	Коэффициент усиления измерительной антенны	Ширина диаграммы направленности антенны по уровню 3 дБ не должна превышать +/- 35°

4.2.2.3 Установка для испытания времени ответа радиочастотной метки

Установка для этого испытания должна соответствовать 4.2.2.1 <1>.

--------------------------------

<1> В ИСО/МЭК 18046 ошибочно приведена ссылка на 5.2.2.1.

4.2.2.4 Установка для измерения допустимого отклонения скорости передачи данных в битах радиочастотной метки

Установка для этого испытания должна соответствовать 4.2.2.1 <1>.

--------------------------------

<1> В ИСО/МЭК 18046 ошибочно приведена ссылка на 5.2.2.1.

4.2.2.5 Установка для измерения времени хранения состояния радиочастотной метки

Установка для этого испытания должна соответствовать 4.2.2.1 <1>.

--------------------------------

<1> В ИСО/МЭК 18046 ошибочно приведена ссылка на 5.2.2.1.

5. Испытания на соответствие параметрам по ИСО/МЭК 18000-6 для систем типа A

5.1. Функциональные испытания устройств опроса

5.1.1. Проверка модуляции устройств опроса

5.1.1.1 Цель испытания

Цель испытания - проверить, обеспечивает ли устройство опроса соответствующую форму модуляции, требуемую для работы радиочастотной метки.

5.1.1.2 Проведение испытания

Устройство опроса должно передать команду Init_round_all с максимальной мощностью излучения, допустимой решениями регулирующего органа по использованию полос радиочастот для несущей частоты, выбранной для испытания.

Если устройство опроса предназначается для работы с неперекрывающимися полосами радиочастот, указанное испытание должно быть выполнено для каждой полосы.

Цифровой осциллограф (в соответствии с приложением C) и принимающая антенна должны использоваться для протоколирования формы сигнала устройства опроса.

5.1.1.3 Протокол испытания

Протокол испытания должен содержать измеренные значения параметров согласно таблице 3. Выполнение условия "соответствует/не соответствует" определяется из того, находятся или нет измеренные значения в пределах требований, установленных ИСО/МЭК 18000-6 <1>. Кроме того, DUT, ориентация и размещение контрольной антенны так же, как используемая выходная мощность устройства опроса и используемая рабочая частота, должны быть внесены в протокол.

--------------------------------

<1> См. ИСО/МЭК 18000-61.

Таблица 3

Необходимые измерения

Параметр	Состояние
D	Режим модуляции по умолчанию
Tapr	Режим модуляции по умолчанию
Tapf	Режим модуляции по умолчанию

5.1.2. Демодуляция и время переключения приема/передачи устройства опроса

5.1.2.1 Цель испытания

Цель испытания - проверить, способно ли устройство опроса:

- выполнять демодуляцию сигналов от радиочастотных меток;

- получать данные, передаваемые эмулятором радиочастотной метки, по истечении минимального указанного времени переключения приема/передачи.

5.1.2.2 Проведение испытания

Устройство опроса должно передать команду Init_round_all (см. B.1.1) с максимальной мощностью излучения, допустимой решениями регулирующего органа по использованию полос радиочастот для несущей частоты, выбранной для испытания.

После того, как команда устройства опроса была отправлена и после того, как прошло минимальное время переключения, эмулятор радиочастотной метки, в соответствии с приложением D, должен передать типовой ответ на команду Init_round_all как минимальное значение дифференциальной эффективной площади рассеяния

, определенное для радиочастотной метки в ИСО/МЭК 18000-6:7d <2>. Эмулятор радиочастотной метки не должен демодулировать команду, но должен только обнаружить ее окончание, чтобы отправить ответ по истечении минимального времени переключения.

--------------------------------

<2> См. ИСО/МЭК 18000-61 (таблица 2, позиция 7d).

Измерения должны быть проведены для минимальной и максимальной скоростей передачи данных ответа радиочастотной метки, то есть время возврата команды, переданной от устройства опроса, в качестве ответа радиочастотной метки.

Если устройство опроса сделано для более коротких расстояний передачи данных, то d_TE может быть уменьшено и фактически используемые значения будут внесены в протокол испытаний.

Демодулятор устройства опроса (цифровой) должен принять ответ радиочастотной метки, включая проверку циклического избыточного кода (CRC) - контрольной суммы, предназначенной для проверки целостности передаваемых данных.

5.1.2.3 Протокол испытания

Протокол испытания должен содержать значение расстояния от эмулятора радиочастотной метки до устройства опроса и установленные значения

в эмуляторе радиочастотной метки. Кроме того, должны быть внесены время переключения приема/передачи от эмулятора радиочастотной метки, ориентация и размещение DUT и радиочастотной метки, а также используемая выходная мощность устройства опроса и рабочая частота.

5.2. Функциональные испытания радиочастотной метки

5.2.1. Демодуляция радиочастотной метки и время переключения

5.2.1.1 Цель испытания

Цель испытания - проверить, способна ли радиочастотная метка:

- к демодуляции сигналов от устройства опроса;

- к получению данных, переданных устройством опроса после минимального указанного времени ответа (переключения с приема на передачу) на команду.

5.2.1.2 Проведение испытания

Устройство опроса должно передать команду Init_round_all (см. B.1.1).

Испытуемая радиочастотная метка должна получить команду от устройства опроса и отправить соответствующий ответ. После полного приема ответа радиочастотной метки устройство опроса должно генерировать команду Next_slot в пределах определенного минимального времени переключения приема/передачи между ответом радиочастотной метки и командой устройства опроса.

Измерения должны быть проведены с проверкой того, что радиочастотная метка обнаружила команду посредством оценки ее ответа. Измерения должны быть проведены при мощности P_I, равной 1,2P_I,min.

Если устройство опроса спроектировано для связи на малых расстояниях, то расстояние d_TE может быть уменьшено, а реально использованное значение должно быть внесено в протокол испытаний.

Испытание должно быть признано успешным, когда может быть показано, что радиочастотная метка отправила правильный ответ по обеим командам, включая проверку циклического избыточного кода (CRC).

Форма сигнала устройства опроса должна содержать установки для сигналов соответствующих типов согласно таблице 4.

Таблица 4

Установки форм сигналов

Номер установки	Описание установки	Настройка параметров
A-1	Минимальная глубина модуляции	D = D_min
A-2	Средняя глубина модуляции	D = (D_max + D_min)/2
A-3	Максимальная глубина модуляции	D = D_max

5.2.1.3 Протокол испытаний

Результат испытаний должен быть записан как успешный или неудачный. Протокол испытаний должен содержать значение расстояния от радиочастотной метки до устройства опроса. Кроме того, в протокол должны быть внесены время отклика радиочастотной метки от команды устройства опроса, ориентация и размещение DUT и устройства опроса, а также используемая выходная мощность устройства опроса и используемая рабочая частота.

5.2.2. Обратное рассеяние радиочастотной метки

5.2.2.1 Цель испытания

Цель испытания - проверить, способна ли радиочастотная метка обеспечивать соответствующую форму модуляции и напряженность поля обратного рассеяния, для того чтобы радиочастотная метка была успешно обнаружена и зарегистрирована устройством опроса.

Измерения выполняются в безэховой камере при той же конфигурации антенн, как показано на рисунке 3, с радиочастотной меткой, расположенной в дальнем поле передающей антенны.

5.2.2.2 Проведение испытания

Измерения должны быть проведены при мощности P_I,_min, [P_I,min - минимальная мощность, позволяющая активировать испытуемую радиочастотную метку (DUT)].

Векторный анализатор сигналов (в соответствии с приложением C) должен использоваться для протоколирования квадратурных напряжений немодулированных сигналов I и Q во времени.

Установка для испытаний должна быть калибрована, чтобы определить коэффициент усиления антенн, несовпадение, а также потери (затухание) в кабелях, принимая это во внимание при всех измерениях уровней мощности сигналов.

Последовательность проведения измерения дифференциальной эффективной площади рассеяния:

1) устанавливают генератор сигналов на необходимую частоту испытания;

2) устанавливают уровень амплитуды генератора сигналов, который позволяет активировать испытуемую радиочастотную метку (DUT);

3) используемый измеритель мощности определяет выходную мощность передающей антенны P_e, которая определяется как средняя мощность, измеренная, по крайней мере, в течение 100 мкс после команды генератора сигналов;

4) анализатор сигнала устанавливают в режим измерения мощности квадратурных составляющих немодулированных сигналов I и Q во времени со скоростью выборки, по крайней мере, 5,0 млн выборок в секунду;

5) при измерениях с радиочастотной меткой, помещенной в безэховую камеру, анализатор устанавливают в режим измерения комплексной мощности IQ, по крайней мере, в течение 10 символов ответа радиочастотной метки;

6) вычисляют разность мощности обратного рассеяния испытуемой радиочастотной метки (DUT) по формуле

где Z₀ - волновое сопротивление измерительного оборудования, обычно равное 50 Ом;

7) вычисляют

испытуемой радиочастотной метки (DUT) по формуле

5.2.2.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения

. Выполнение условия "соответствует/не соответствует" определяется из того, находятся или нет измеренные значения в пределах требований, определенных ИСО/МЭК 18000-6 <1>; а уровень

, по крайней мере, выше значения, указанного в ИСО/МЭК 18000-6. Кроме того, должны быть внесены ориентация и размещение устройства опроса и DUT, также должны быть внесены в протокол используемая выходная мощность устройства опроса и рабочая частота.

--------------------------------

<1> См. ИСО/МЭК 18000-61.

5.2.3. Время ответа радиочастотной метки

5.2.3.1 Цель испытания

Цель испытания - проверить время ответа радиочастотной метки T_rs на соответствие параметрам, указанным в ИСО/МЭК 18000-6 <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-61.

5.2.3.2 Проведение испытания

Измерения должны быть проведены, используя испытательную установку обратного рассеяния радиочастотной метки.

Время ответа должно быть измерено осциллографом в соответствии с приложением C.

Примечание - Пример для измерений дан в E.1.

5.2.3.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения времени ответа радиочастотной метки. Выполнение условия "соответствует/не соответствует" определяется из условия, находятся ли измеренные значения в пределах требований, определенных для соответствующего типа радиочастотной метки.

5.2.4. Скорость передачи данных радиочастотной метки

5.2.4.1 Цель испытания

Цель испытания - проверить допустимое отклонение скорости передачи и скорость передачи данных в обратной линии связи путем проверки параметра времени передачи бита в обратной линии связи (Trlb).

5.2.4.2 Проведение испытания

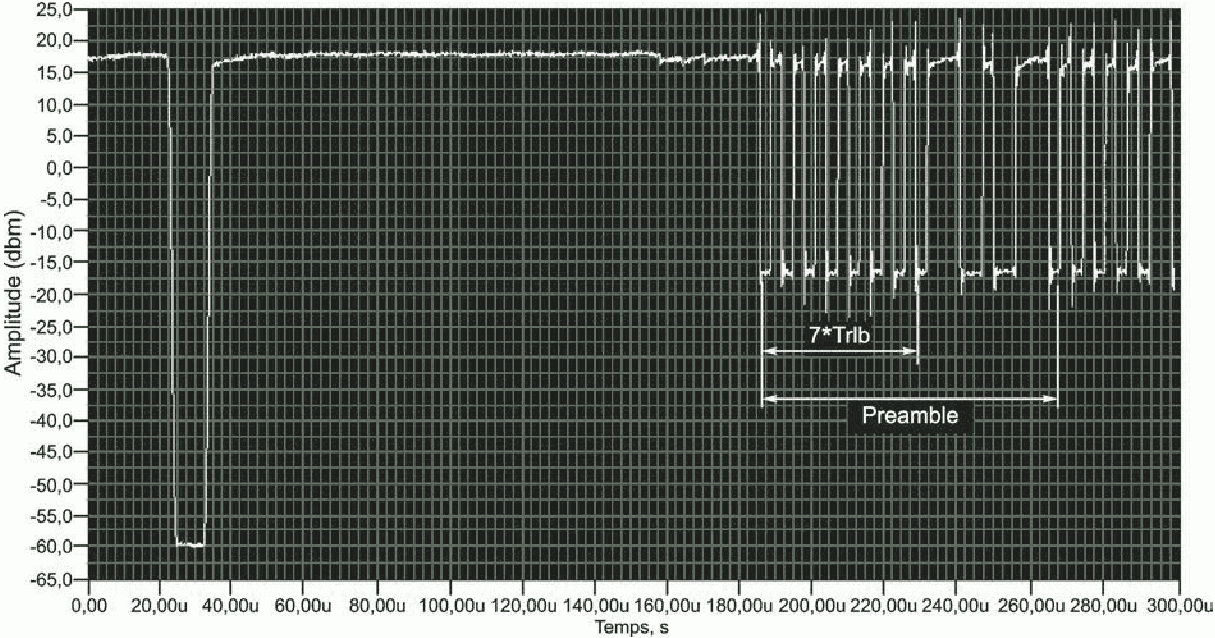

Форма сигнала ответа радиочастотной метки должна быть записана осциллографом в соответствии с приложением C, используя испытательную установку обратного рассеяния радиочастотной метки.

Допустимое отклонение скорости в битах должно быть измерено от заголовка ответа радиочастотной метки для каждого типа соответственно.

Среднее число на первых семи битах заголовка должно использоваться для измерения допустимого отклонения скорости в битах.

5.2.4.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения скорости передачи в битах, вычисленной согласно следующим формулам:

T_B7 = 7_Trlb;

<1>.

--------------------------------

<1> В ИСО/МЭК 18047-6 ошибочно приведена запись

Выполнение условия "соответствует/не соответствует" определяется из условия, находятся ли измеренные значения в пределах требований, определенных в ИСО/МЭК 18000-6 (пункт 6.5.4) <2>.

--------------------------------

<2> Следует использовать ссылку на ИСО/МЭК 18000-61 (подпункт 6.1.4.4).

5.2.5. Время хранения состояния радиочастотной метки

5.2.5.1 Цель испытания

Цель испытания - проверить время хранения состояния радиочастотной метки в условиях отсутствия или недостаточного энергетического поля.

5.2.5.2 Проведение испытания

После завершения обязательной команды, отправленной генератором, поле должно быть отключено в течение требуемого времени во время двух состояний радиочастотной метки.

Для типа A должно быть проведено следующее:

a) состояние молчания (неактивированное, невозбужденное).

Испытание следует выполнять в течение времени отключения, равного меньшему предельному значению времени, определенному в ИСО/МЭК 18000-6 <2>, на котором радиочастотная метка должна сохранять состояние режима ожидания;

b) другие состояния.

Испытание следует проводить в течение времени отключения, равного меньшему предельному значению времени, определенного в ИСО/МЭК 18000-6 <2>, во время которого радиочастотная метка должна сохранить свое состояние.

--------------------------------

<2> Следует использовать ссылку на ИСО/МЭК 18000-61 (подпункт 6.1.4.4).

Примечание - Пример для измерений дан в E.2.

5.2.5.3 Протокол испытаний

Протокол испытаний должен содержать значения результатов испытания предельного времени состояния хранения. Выполнение условия "соответствует/не соответствует" определяется из условия, находятся ли измеренные значения в пределах требований к

характеристикам ИСО/МЭК 18000-6 для хранения состояния радиочастотной метки для типа A <3>.

--------------------------------

<3> См. ИСО/МЭК 18000-61.

6. Испытания на соответствие параметрам ИСО/МЭК 18000-6 для систем типа B

6.1. Функциональные испытания устройства опроса

6.1.1. Испытание модуляции устройства опроса

6.1.1.1 Цель испытания

Цель испытания - проверить, способно ли устройство опроса обеспечивать соответствующую модуляцию сигнала, требуемую для работы радиочастотной метки.

6.1.1.2 Проведение испытания

Устройство опроса должно передать команду GROUP_SELECT_EQ (см. B.2.1) с максимальной мощностью излучения, допустимой решениями регулирующего органа по использованию полос радиочастот для несущей частоты, выбранной для испытания.

В испытании следует использовать цифровой осциллограф и передающую антенну в соответствии с приложением C для протоколирования формы сигнала, воспроизводимой устройством опроса.

6.1.1.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения параметров согласно таблице 5. Выполнение условия "соответствует/не соответствует" определяется, находятся ли измеренные значения в пределах требований в соответствии с ИСО/МЭК 18000-6 <1>. Кроме того, в протокол должны быть внесены ориентация и размещение DUT и передающей антенны, а также используемая выходная мощность устройства опроса и используемая рабочая частота.

--------------------------------

<1> См. ИСО/МЭК 18000-62.

Таблица 5

Необходимые измерения

Параметр	Состояние
M	Режим низкого индекса модуляции устройства опроса
T_r	Режим низкого индекса модуляции устройства опроса
T_f	Режим низкого индекса модуляции устройства опроса
M	Режим высокого индекса модуляции устройства опроса
T_r	Режим высокого индекса модуляции устройства опроса
T_f	Режим высокого индекса модуляции устройства опроса

6.1.2. Демодуляция устройства опроса и время переключения с передачи на прием

6.1.2.1 Цель испытания

Цель испытания - проверить, способно ли устройство опроса:

- к демодуляции сигналов от радиочастотной метки;

- к получению данных, переданных эмулятором радиочастотной метки после минимального указанного времени реакции.

6.1.2.2 Проведение испытания

После того, как команда, воспроизведенная устройством опроса, была отправлена и после того, как пройдет минимальное время, эмулятор радиочастотной метки (в соответствии с приложением D) должен передать типичный ответ на команду GROUP_SELECT_EQ как минимальное значение

, указанное в ИСО/МЭК 18000-6 Радиочастотная метка: 7d <2>. Эмулятор радиочастотной метки не должен демодулировать команду, но должен зарегистрировать ее конец, чтобы ответить после минимального времени реакции.

--------------------------------

<2> См. позицию 7d в ИСО/МЭК 18000-62 (таблица 2).

Измерения должны быть проведены для минимальной и максимальной скоростей передачи данных ответа радиочастотной метки, то есть времени реакции радиочастотной метки на команду устройства опроса.

Если устройство опроса спроектировано для связи на меньшем расстоянии, d_TE может быть уменьшено; фактическое используемое значение должно быть занесено в протокол испытаний.

Демодулятор (цифровой) устройства опроса должен принять ответ радиочастотной метки, включая проверку CRC.

6.1.2.3 Протокол испытаний

Протокол испытаний должен содержать значения расстояния от эмулятора радиочастотной метки до устройства опроса и установленное значение

эмулятора радиочастотной метки. Кроме того, должны быть занесены в протокол установленные значения времени переключения от эмулятора радиочастотной метки, ориентация и размещение DUT и эмулятора радиочастотной метки, а также используемые частота и выходная мощность устройства опроса.

6.2. Функциональные испытания радиочастотной метки

6.2.1. Демодуляция радиочастотной метки и время переключения с передачи на прием

6.2.1.1 Цель испытания

Цель испытания - проверить, способна ли радиочастотная метка:

- к демодуляции сигналов от устройства опроса;

- к приему данных, переданных устройством опроса, после минимального указанного времени переключения с передачи на прием команды.

6.2.1.2 Проведение испытания

Устройство опроса должно передать команду GROUP_SELECT_EQ (см. B.2.1).

Радиочастотная метка DUT должна получить команду, переданную устройством опроса, и обеспечить соответствующий ответ. После полного приема ответа радиочастотной метки устройство опроса должно генерировать новую команду GROUP_SELECT_EQ в пределах указанного минимального времени переключения между приемом ответа радиочастотной метки и передачей команды устройством опроса.

Измерения должны быть проведены для проверки того, что радиочастотная метка обнаружила команду посредством оценки ее ответа. Измерения должны быть проведены при мощности P_I, равной 1,2P_I,min.

Если устройство опроса спроектировано для связи на меньшем расстоянии, расстояние d_TE может быть уменьшено; фактическое используемое значение должно быть занесено в протокол испытаний.

Испытание можно считать успешным, если радиочастотная метка отправляет верный ответ на обе команды, включая проверку CRC.

Форма сигнала устройства опроса должна содержать установки формы сигнала для соответствующих типов согласно таблице 6.

Таблица 6

Установки форм сигналов

Номер установки	Описание установки	Установка параметра
B-1	Минимальный индекс модуляции для режима работы с низким уровнем модуляции	M = M_min
B-2	Максимальный индекс модуляции для режима работы с низким уровнем модуляции	M = M_max
B-3	Минимальный индекс модуляции для режима работы с высоким уровнем модуляции	M = M_min
B-4	Максимальный индекс модуляции для режима работы с высоким уровнем модуляции	M >= 99%·M_max

6.2.1.3 Протокол испытаний

Результат испытаний должен быть записан как успешный или неудачный. Протокол испытаний должен содержать расстояние от радиочастотной метки до устройства опроса. Кроме того, должны быть внесены в протокол время переключения от ответа радиочастотной метки до команды устройства опроса, ориентация и размещение устройства опроса и DUT, а также рабочая частота и выходная мощность устройства опроса.

6.2.2. Обратное рассеяние радиочастотной метки

6.2.2.1 Цель испытания

Цель испытания - проверить, способна ли радиочастотная метка обеспечить соответствующую форму сигнала модуляции и уровень обратного рассеяния, необходимые для успешного обнаружения и получения устройством опроса.

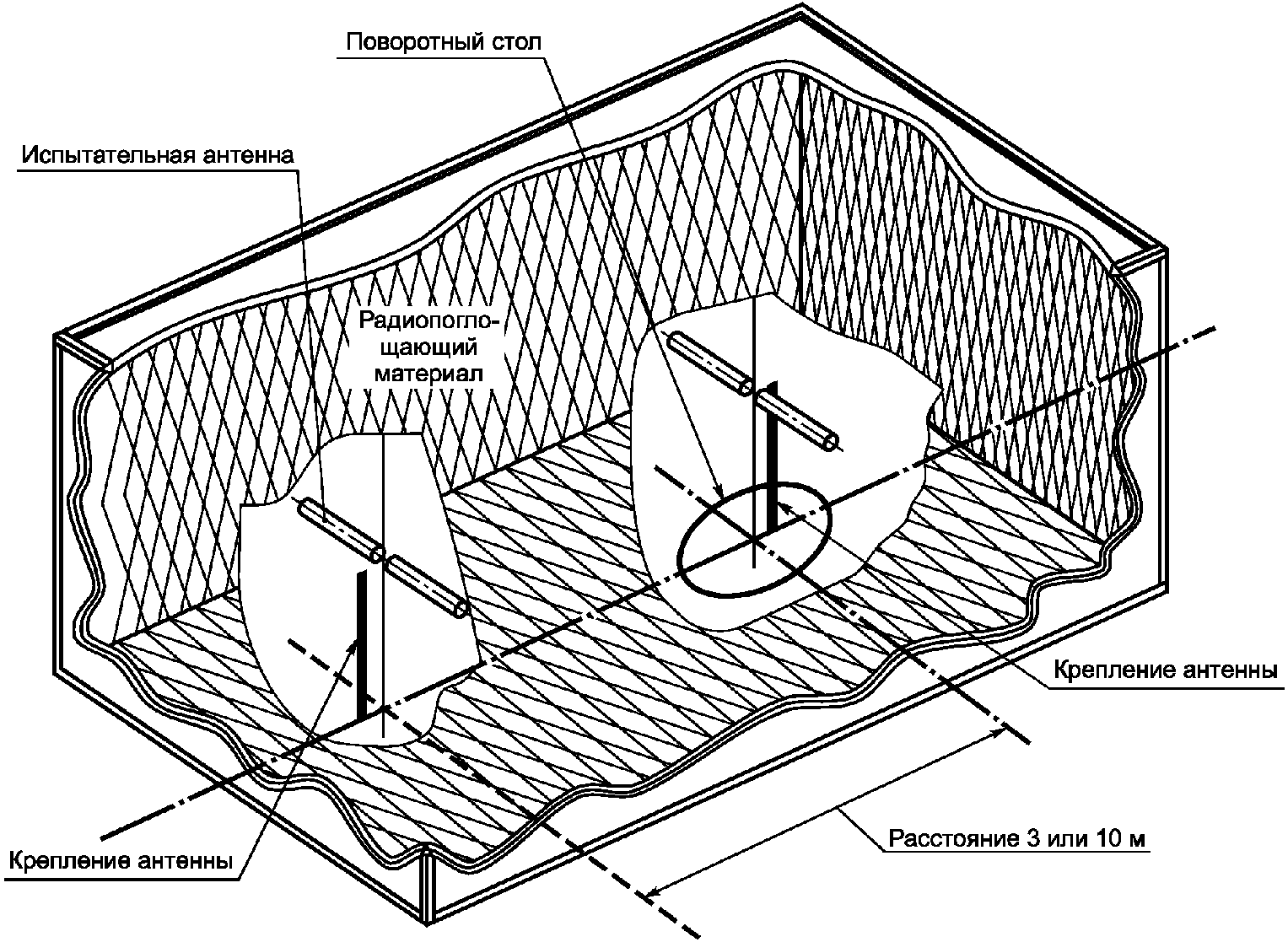

Измерения выполняют в безэховой камере конфигурации для двух антенн, как показано на рисунке 3, с радиочастотной меткой, расположенной в дальнем поле передающей антенны.

6.2.2.2 Проведение испытания

Измерения должны быть проведены с мощностью P_I,min (P_I,min - минимальная мощность, осуществляющая активацию радиочастотной метки DUT).

Векторный анализатор сигналов в соответствии с приложением C следует использовать для протоколирования квадратурных напряжений немодулированных сигналов I и Q во времени.

Испытательная установка должна быть откалибрована для определения коэффициента усиления антенн и несовпадения, а также потерь (затухания) в кабелях, принимая во внимание все измерения уровней мощности.

Последовательность измерений

1) устанавливают генератор сигналов на необходимую частоту испытаний;

2) устанавливают уровень амплитуды генератора сигналов, который позволяет активировать радиочастотную метку DUT;

3) используемый измеритель мощности определяет входящую мощность передающей антенны P_e, которая определяется как средняя мощность, измеренная, по крайней мере, в течение 100 мкс периода распространения сигналов после команды генератора сигналов;

4) анализатор сигналов устанавливают в режим измерения мощности квадратурных составляющих немодулированных сигналов I и Q во времени со скоростью выборки, по крайней мере, 5 млн выборок в секунду;

6) вычисляют разность мощности передачи обратного рассеяния испытуемой радиочастотной метки DUT по формуле

где Z₀ - волновое сопротивление измерительного оборудования, обычно равное 50 Ом.

7) вычисляют

испытуемой радиочастотной метки DUT по формуле

6.2.2.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения

. Выполнение условия "соответствует/не соответствует" определяется из того, находятся ли измеренные значения в пределах требований, определенных ИСО/МЭК 18000-6 <1>; оцененный параметр

, по крайней мере, выше значения, указанного в ИСО/МЭК 18000-6 <1>. Кроме того, должны быть внесены в протокол установленные значения ориентации и размещения устройства опроса и DUT, а также рабочая частота и выходная мощность устройства опроса.

--------------------------------

<1> См. ИСО/МЭК 18000-62.

6.2.3. Время ответа радиочастотной метки

6.2.3.1 Цель испытания

Цель испытания - проверить время молчания ответа радиочастотной метки с ссылкой на параметры в ИСО/МЭК 18000-6 <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-62.

6.2.3.2 Проведение испытания

Устройство опроса должно передать команду GROUP_SELECT_EQ (см. B.2.1) с максимальной мощностью излучения, допустимой требованиями регулирующего органа по использованию полос радиочастот для несущей частоты, выбранной для испытания.

Измерения должны быть сделаны с использованием испытательной установки обратного рассеяния радиочастотной метки, при этом радиочастотная метка должна быть размещена на расстояниях d_T,IA, равном

, и d_T,MA, равном

, от антенн испытательного устройства опроса.

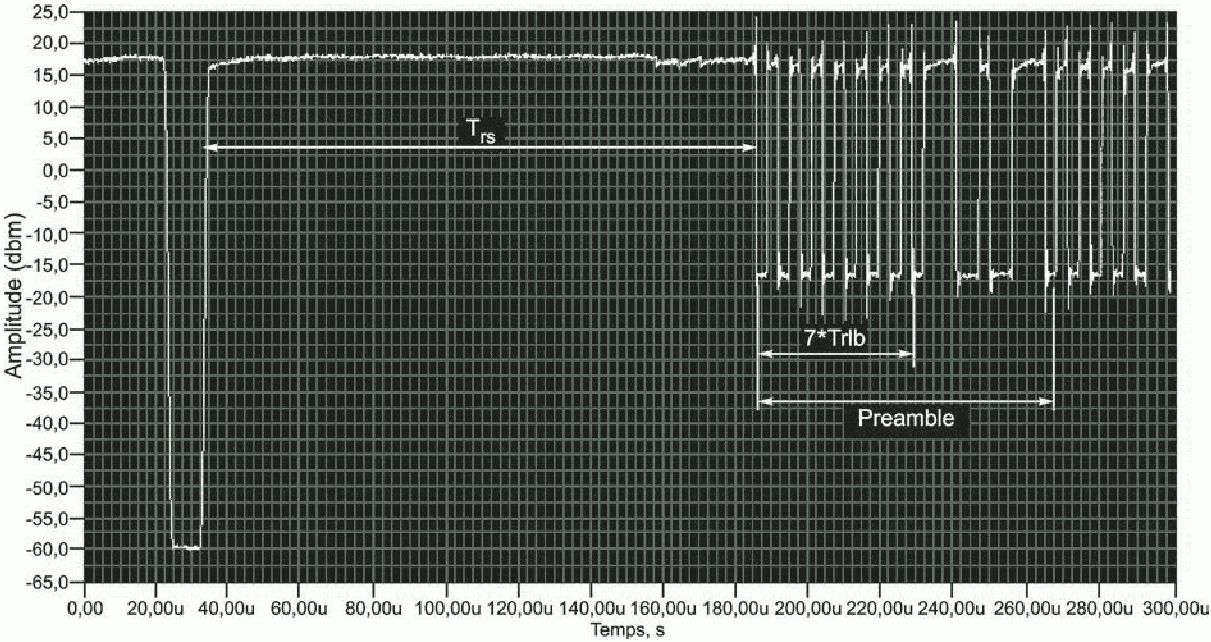

Время ответа должно быть измерено в соответствии с приложением C.

Примечание - Пример для измерений дан в E.1.

6.2.3.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения времени переключения. Выполнение условия "соответствует/не соответствует" определяется из того, находятся ли измеренные значения времени ответа в пределах требований для соответствующего типа радиочастотной метки.

6.2.4. Скорость передачи данных радиочастотной метки

6.2.4.1 Цель испытания

6.2.4.2 Проведение испытания

Форма сигнала ответа радиочастотной метки должна быть запротоколирована осциллографом в соответствии с приложением C, используя испытательную установку обратного рассеяния радиочастотной метки.

Допустимое отклонение скорости передачи данных должно быть измерено в заголовке ответа радиочастотной метки для каждого типа соответственно.

Среднее число на первых семи битах заголовка ответа должно использоваться, чтобы измерить допустимое отклонение скорости передачи.

6.2.4.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения скорости передачи данных, вычисленные согласно следующим формулам (см. приложение E):

;

Выполнение условия "соответствует/не соответствует" определяется из того, находятся ли измеренные значения в пределах требований в соответствии с ИСО/МЭК 18000-6 для типа B <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-62.

6.2.5. Время хранения состояния радиочастотной метки

6.2.5.1 Цель испытания

6.2.5.2 Проведение испытания

Устройство опроса должно передать команду READ с максимальной мощностью, допустимой в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания.

После окончания обязательной команды, отправленной генератором, поле должно быть выключено в течение требуемого времени для двух состояний радиочастотной метки.

Испытание следует выполнять в течение времени отключения t_{DE_SB}, определенного в ИСО/МЭК 18000-6 <1>; флаг DE_SB должен быть установлен во время проверки.

--------------------------------

<1> См. ИСО/МЭК 18000-62.

Примечание - Пример измерений дан в E.2.

6.2.5.3 Протокол испытаний

Протокол испытаний должен содержать испытуемые значения предельного времени хранения состояния. Выполнение условия "соответствует/не соответствует" определяется из того, находятся ли измеренные значения в пределах требований для

характеристик t_{DE_SB} в ИСО/МЭК 18000-6 <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-62.

7. Испытания на соответствие параметрам ИСО/МЭК 18000-6 для систем типа C

7.1. Функциональные испытания устройства опроса

7.1.1. Кодирование данных устройства опроса

7.1.1.1 Цель

Цель испытания - проверить допуски на все параметры кодирования данных устройства опроса, которые должны быть в пределах +/- 1%, как указано в ИСО/МЭК 18000-6 для типа C <2>.

--------------------------------

<2> См. ИСО/МЭК 18000-63.

7.1.1.2 Последовательность проведения испытаний

Последовательность проведения испытаний кодирования данных устройства опроса:

1) должно быть сконфигурировано устройство опроса DUT для передачи с максимальной мощностью на первой поддерживаемой частоте и типе модуляции;

2) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 7, а для переменных параметров с первоначальными значениями параметров, приведенными в таблице 8 <3>;

--------------------------------

<3> В ИСО/МЭК 18047-6 ошибочно приведена ссылка на таблицу 7.

3) должно быть запрограммировано устройство опроса DUT на отправку команды QUERY, передаваемой непрерывным радиосигналом;

4) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

5) ожидают срабатывания анализатора сигналов и получают все демодулированные измеренные значения сигнала во времени;

6) измеряют длительность передачи символов данных "0" и "1", содержащихся в заголовке сообщения устройства опроса;

7) повторяют этапы 2) - 6) для всех вариантов испытаний, поддерживаемых устройством опроса DUT и соответствующих установленным требованиям по использованию полос радиочастот;

8) повторяют этапы 2) - 7) для всех частот и типов модуляции, поддерживаемых устройством опроса DUT.

Таблица 7

Параметры испытаний кодирования данных устройства опроса

Испытание: кодирование данных устройства опроса
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: частоты, поддерживаемые устройством опроса
Тип модуляции: типы модуляции, поддерживаемые устройством опроса			Индекс модуляции: переменная величина
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: 64/3	Число периодов на символ M: 1	Параметр Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5* Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: фиксированное число Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 8

Варианты испытаний кодирования данных устройства опроса

	Опорный интервал времени Tari, мкс = data_0 (для символа данных 0)	Калибровочный символ линии связи "устройство опроса - радиочастотная метка" RTcal, мкс	Индекс модуляции, %
1	6,25	2,5*Tari (data_1 = 9,375 мкс)	80
2		2,5*Tari (data_1 = 9,375 мкс)	100
3		3*Tari (data_1 = 12,5 мкс)	80
4		3*Tari (data_1 = 12,5 мкс)	100
5	12,5	2,5*Tari (data_1 = 18,75 мкс)	80
6		2,5*Tari (data_1 = 18,75 мкс)	100
7		3*Tari (data_1 = 25 мкс)	80
8		3*Tari (data_1 = 25 мкс)	100
9	25	2,5*Tari (data_1 = 37,5 мкс)	80
10		2,5*Tari (data_1 = 37,5 мкс)	100
11		3*Tari (data_1 = 50 мкс)	80
12		3*Tari (data_1 = 50 мкс)	100

7.1.1.3 Протокол испытаний

7.1.2. Параметры огибающей радиочастотного сигнала устройства опроса

7.1.2.1 Цель испытания

Цель испытания - проверить все параметры - глубины модуляции импульса, времени нарастания, времени спада, длительность импульса (параметр PW) и их соответствия требованиям для символов данных "0" и "1", установленным ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.1.2.2 Последовательность проведения измерений

Последовательность проведения измерений параметров огибающей радиочастотного сигнала устройства опроса:

2) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 9, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 10;

3) должно быть запрограммировано устройство опроса DUT для отправки команды QUERY, передаваемой непрерывным радиосигналом;

4) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

5) ожидают срабатывания анализатора сигналов и получают все демодулированные измеренные значения мощности во времени;

6) измеряют длительность импульса радиочастотного сигнала PW устройства опроса DUT, время нарастания и время спада огибающей радиочастотного сигнала, как приведено в ИСО/МЭК 18000-6 для типа C <1>. Должен быть измерен параметр глубины модуляции импульса;

--------------------------------

<1> См. ИСО/МЭК 18000-63.

8) повторяют этапы 2) - 7) для всех частот и типов модуляции, поддерживаемых устройством опроса DUT.

Таблица 9

Параметры испытаний огибающей радиочастотного сигнала

устройства опроса

Испытание: радиочастотные параметры огибающей радиочастотного сигнала устройства опроса
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: частоты, поддерживаемые устройством считывания/опроса
Тип модуляции: типы модуляции, поддерживаемые устройством опроса			Индекс модуляции: переменная величина
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: 64/3	Число периодов на символ M: 1	Параметр Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: переменная величина	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: фиксированное число Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 10

Варианты испытаний огибающей радиочастотного сигнала

устройства опроса

	Опорный интервал времени Tari, мкс = data_0 (для символа данных 0)	Длительность импульса PW, мкс	Индекс модуляции, %
1	6,25	2 (PW min)	80
2		2 (PW min)	100
3		0,525*Tari (PW max)	80
4		0,525*Tari (PW max)	100
5	12,5	0,256*Tari (PW min)	80
6		0,256*Tari (PW min)	100
7		0,525*Tari (PW max)	80
8			100
9	25	0,256*Tari (PW min)	80
10		0,256*Tari (PW min)	100
11		0,525*Tari (PW max)	80
12		0,525*Tari (PW max)	100

7.1.2.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется для любого пункта, если значения параметров находятся в пределах наибольших и наименьших значений в соответствии с ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.1.3. Радиочастотные параметры при включении и выключении устройства опроса

7.1.3.1 Цель испытания

Цель испытания - проверить, что огибающая радиочастотного сигнала при включении и выключении устройства опроса соответствует установленной ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.1.3.2 Последовательность проведения измерений

Последовательность проведения измерений радиочастотных параметров при включении и выключении устройства опроса:

2) устройство опроса DUT, настроенное на передачу непрерывного радиосигнала (CW), при испытании должно быть включено, а затем выключено;

3) анализатор сигналов должен фиксировать сигнал устройства опроса на всем протяжении времени его действия;

4) измеряют время нарастания сигнала, время спада и устойчивого состояния, уровень сигнала устройства опроса при его выключении, нижний и верхний уровни неравномерности, как указано в ИСО/МЭК 18000-6 для типа C <1>;

--------------------------------

<1> См. ИСО/МЭК 18000-63.

5) проверяют параметры при включении устройства опроса при превышении несущей уровня 10%, монотонном увеличении огибающей сигнала, по крайней мере, до предела MI и отсутствии снижения уровня огибающей радиочастотного сигнала ниже 90% в течение

интервала T_s;

6) проверяют параметры при выключении устройства опроса при достижении несущей уровня ниже 90%, монотонном уменьшении огибающей радиочастотного сигнала до предела M_s;

7) повторяют этапы 2) - 7) для всех частот и типов модуляции, поддерживаемых устройством опроса.

7.1.3.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется, если значения параметров находятся в пределах наибольших и наименьших значений в соответствии с ИСО/МЭК 18000-6 для типа C <1>. Форма нарастания и спада радиочастотного сигнала при включении и выключении должна быть монотонной.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.1.4. Параметры заголовка устройства опроса

7.1.4.1 Цель испытания

Цель испытания - проверить наличие в заголовке фиксированной длины стартового разделителя, символа данных "0", символа калибровки линии связи "устройство опроса - радиочастотная метка" (RTcal) и символа калибровки линии связи "радиочастотная метка - устройство опроса" (TRcal) в соответствии с ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.1.4.2 Последовательность проведения измерений

Последовательность проведения измерений параметров заголовка устройства опроса:

2) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 11, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 12;

4) анализатор сигналов должен фиксировать сигнал устройства опроса на всем протяжении времени его действия;

5) измеряют длительность передачи разделителя, символа данных "0", символа калибровки линии связи "устройство опроса - радиочастотная метка" RTcal и символа калибровки линии связи "радиочастотная метка - устройство опроса" TRcal в соответствии с ИСО/МЭК 18000-6 для типа C <1>;

--------------------------------

<1> См. ИСО/МЭК 18000-63.

6) повторяют этапы 2) - 5) для всех вариантов испытаний, которые поддерживаются устройством опроса DUT;

7) повторяют этапы 3) - 7) для всех частот и типов модуляции, поддерживаемых устройством опроса DUT.

Таблица 11

Параметры испытания заголовка устройства опроса

Испытание: параметры заголовка устройства опроса
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: частоты, поддерживаемые устройством опроса
Тип модуляции: типы модуляции, поддерживаемые устройством опроса			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: 64/3	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: переменная величина	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 12

Варианты испытаний заголовка устройства опроса

	Опорный интервал времени Tari, мкс	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	6,25	2,5*Tari	1,1*RTcal
2		2,5*Tari	3*RTcal
3		3*Tari	1,1*RTcal
4		3*Tari	3*RTcal
5	12,5	2,5*Tari	1,1*RTcal
6		2,5*Tari	3*RTcal
7		3*Tari	1,1*RTcal
8		3*Tari	3*RTcal
9	25	2,5*Tari	1,1*RTcal
10		2,5*Tari	3*RTcal
11		3*Tari	1,1*RTcal
12		3*Tari	3*RTcal

7.1.4.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, если допуск для длительности передачи символа данных "0", символа калибровки линии связи "устройство опроса - радиочастотная метка" RTcal и символа калибровки линии связи "радиочастотная метка - устройство опроса" TRcal менее 1% для всех условий испытания, и разделитель соответствует 12,5 мкс +/- 5%.

7.1.5. Синхронизация линий связи по времени устройства опроса T2

7.1.5.1 Цель испытания

Цель испытания - проверить, что устройство опроса DUT соответствует параметру синхронизации T2.

7.1.5.2 Последовательность проведения измерений

Последовательность проведения измерений синхронизации линий связи по времени устройства опроса T2:

2) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 13, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 14;

4) устанавливают эмулятор радиочастотной метки на передачу числа RN16 сигналом обратного рассеяния. Число RN16 должно быть отправлено после стандартного значения интервала времени T1, устройство опроса DUT отправит свое подтверждение (ACK);

5) анализатор сигналов должен получать все демодулированные измеренные значения сигнала во времени (Query + RN16 + ACK);

6) измеряют параметр связи путем нахождения окончания изменения частоты для числа RN16 и начала изменения частоты для подтверждения ACK;

7) повторяют этапы 3) - 6) для всех вариантов испытаний, поддерживаемых устройством опроса DUT и соответствующих установленным требованиям по использованию полос радиочастот;

8) повторяют этапы 3) - 7) для всех частот и типов модуляции, поддерживаемых устройством опроса DUT.

Таблица 13

Параметры испытания синхронизации линий связи по времени

устройства опроса T2

Испытание: параметр синхронизации линий связи по времени устройства опроса T2
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: переменная величина	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" Rtcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 14

Варианты испытания параметра синхронизации линий связи

по времени устройства опроса T2

	Опорный интервал времени Tari, мкс	Коэффициент деления DR <1>	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	6,25	64/3	33,7 (BLF = 640 кГц) <2>
2	6,25	8	66,7 (BLF = 320 кГц)
3	12,5	64/3	200 (BLF = 40 кГц)
4	12,5	8	33,7 (BLF = 640 кГц)
5	25	64/3	66,7 (BLF = 320 кГц)
6	25	8	200 (BLF = 40 кГц)

--------------------------------

<1> В ИСО/МЭК 18047-6 ошибочно указано D вместо DR.

<2> BLF (backscatter-link frequency) - тактовая частота линии связи обратного рассеяния (BLF = 1/Tpri = DR/TRcal).

7.1.5.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, если измеренный временной интервал находится между минимальным и максимальным значениями T2. 20 T_pri применяется при испытании устройства опроса.

7.1.6. Синхронизация линий связи по времени устройства опроса T3

7.1.6.1 Цель испытания

Цель испытания - проверить, что устройство опроса DUT соответствует временному параметру T3, который определяет время ожидания устройства опроса после истечения времени T1 до начала передачи следующей команды.

7.1.6.2 Последовательность проведения измерений

Последовательность проведения измерений синхронизации линий связи по времени устройства опроса T3:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 15, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 16;

4) устанавливают устройство опроса DUT в режим передачи команды Select, следующей за командой Query;

5) анализатор сигналов должен получать все демодулированные значения мощности сигнала во времени (Select + Query);

6) измеряют параметр синхронизации линий связи по времени T3 + T1, определяя окончание изменения частоты команды запроса Query и начало изменения частоты команды ответа QueryRep, параметр времени ожидания T3 вычисляют путем вычитания максимального значения параметра T1 из измеренного значения

параметра (T1 + T3);

8) повторяют этапы 3) - 7) для всех частот и типов модуляции, поддерживаемых устройством опроса DUT.

Таблица 15

Параметры испытания синхронизации линий связи по времени T3

радиочастотной метки

Испытание: параметр синхронизации линий связи по времени T3 радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: переменное значение	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" Rtcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменное значение

Таблица 16

Варианты испытания параметра времени синхронизации линий

связи по времени T3 радиочастотной метки

	Опорный интервал времени Tari, мкс	Коэффициент деления DR <1>	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	6,25	64/3	33,7 (BLF = 640 кГц)
2	6,25	8	66,7 (BLF = 320 кГц)
3	12,5	64/3	200 (BLF = 40 кГц)
4	12,5	8	33,7 (BLF = 640 кГц)
5	25	64/3	66,7 (BLF = 320 кГц)
6	25	8	200 (BLF = 40 кГц)

--------------------------------

<1> В ИСО/МЭК 18047-6 ошибочно указано D вместо DR.

7.1.6.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, если измеренное значение времени больше, чем минимальное значение для T3, согласно ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.1.7. Синхронизация линий связи по времени устройства опроса T4

7.1.7.1 Цель испытания

Цель испытания - проверить, что устройство опроса DUT соответствует временному параметру T4, которое определяется как минимальное время между командами устройства опроса.

7.1.7.2 Последовательность проведения измерений

Последовательность проведения измерений синхронизации линий связи по времени устройства опроса T4:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 17, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 18;

4) устанавливают DUT в режим инициализации цикла инвентаризации, передавая команду Query, следующую за командой QueryRep;

5) анализатор сигналов должен получать все демодулированные значения мощности сигнала во времени (Query + QueryRep);

6) измеряют параметр времени ожидания T4, определяя окончание изменения частоты команды запроса select и начало изменения частоты команды Query;

8) повторяют этапы 3) - 7) для всех частот и типов модуляции, поддерживаемых устройством опроса DUT.

Таблица 17

Параметры испытания синхронизации линий связи по времени T4

радиочастотной метки

Испытание: параметр синхронизации линий связи по времени T4 радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: переменное значение	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменное значение

Таблица 18

Варианты испытания параметра времени синхронизации линий

связи по времени T4 радиочастотной метки

	Опорный интервал времени Tari, мкс	Коэффициент деления DR <2>	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	6,25	64/3	33,7 (BLF = 640 кГц)
2	6,25	8	66,7 (BLF = 320 кГц)
3	12,5	64/3	200 (BLF = 40 кГц)
4	12,5	8	33,7 (BLF = 640 кГц)
5	25	64/3	66,7 (BLF = 320 кГц)
6	25	8	200 (BLF = 40 кГц)

--------------------------------

<2> В ИСО/МЭК 18047-6 ошибочно указано D вместо DR.

7.1.7.3 Протокол испытаний

интервал больше, чем минимальное значение для T4, приведенное в ИСО/МЭК 18000-6 для типа C <2>.

--------------------------------

<2> См. ИСО/МЭК 18000-63.

7.2. Функциональное испытание радиочастотных меток

7.2.1. Испытание частотного диапазона радиочастотной метки

7.2.1.1 Цель

Цель испытания - проверить, способна ли радиочастотная метка принять сигнал при связи с устройством опроса в диапазоне частот от 860 до 960 МГц.

7.2.1.2 Последовательность проведения измерений

Последовательность проведения измерения диапазона частот радиочастотной метки:

1) должно быть сконструировано испытательное устройство опроса таким образом, чтобы его антенна передавала максимальную мощность, допустимую в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания;

2) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

3) если осциллограф регистрирует ответ радиочастотной метки в течение 100 мс, то этап испытания считают успешным, если нет, то - неудачным;

4) этапы 2) - 3) должны быть повторены для всех частот, указанных в таблице 1.

Таблица 19

Параметры испытания диапазона частот радиочастотной метки

Испытание: диапазон частот радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: 8	Число периодов на символ M: 1	Trext: 0
параметры	Опорный интервал времени Tari, мкс: 25	Длительность импульса PW, мкс: 12,5	Символ калибровки линии связи "устройство опроса - радиочастотная метка RTcal, мкс: 62,5	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: 100

7.2.1.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, когда срабатывает анализатор сигналов, что означает, что радиочастотная метка работает на частоте испытания.

7.2.2. Возможность радиочастотной метки к демодуляции сигнала

7.2.2.1 Цель испытания

Цель испытания - проверить, способна ли радиочастотная метка к демодуляции всех трех типов модуляции - DSB-ASK, SSB-ASK и ASK PR.

7.2.2.2 Последовательность проведения измерений

Последовательность проведения измерений возможности радиочастотной метки к демодуляции:

1) должна быть установлена максимальная амплитуда генератора сигналов, допустимая в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания;

2) должен быть установлен запуск анализатора сигналов на срабатывание маски частоты, ожидая ответ радиочастотной метки. Срабатывание анализатора будет активным, если будет получен ответ радиочастотной метки;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 20, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 21;

4) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

5) ожидают, пока сработает анализатор сигналов, и, если он не срабатывает в течение одной секунды, заканчивают эту часть испытания;

6) повторяют этапы 3) - 5) для всех вариантов, указанных в таблице 21.

Таблица 20

Параметры испытания для определения способности

радиочастотной метки к демодуляции

Испытание: способность радиочастотной метки к демодуляции
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: переменное значение			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: 8	Число периодов на символ M: 1	Trext: 0
параметры	Опорный интервал времени Tari, мкс: 25	Длительность импульса PW, мкс: 12,5	Символ калибровки линии связи "устройство опроса - радиочастотная метка RTcal, мкс: 62,5	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: 100

Таблица 21

Варианты частот и типов демодуляции при испытании

радиочастотной метки

	Частота, МГц	Тип модуляции
1	866	DSB-ASK
2		SSB-ASK
3		PR-ASK
4	915	DSB-ASK
5		SSB-ASK
6		PR-ASK
7	953	DSB-ASK
8		SSB-ASK
9		PR-ASK

7.2.2.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, когда срабатывает анализатор сигналов, что означает, что радиочастотная метка работает на указанной частоте испытания и с установленным типом модуляции.

7.2.3. Коэффициент заполнения радиочастотной метки

7.2.3.1 Цель испытания

Цель испытания - проверить, что коэффициент заполнения для кода FM0 (метод двухуровневого кодирования с переходом на нуле) и кода по Миллеру, составляет не менее 45% и не более 55% при номинальном значении 50%.

7.2.3.2 Последовательность проведения измерений

Последовательность проведения измерений коэффициента заполнения радиочастотной метки:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 22, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 23;

4) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

5) ожидают, пока анализатор сигналов не сработает, затем получают демодулированный ответ радиочастотной метки во времени;

6) в демодулированном пакете данных измеряют длительность циклов для последовательности символов "00" и "11" при FM0-кодировании радиочастотной метки и для символов данных "0" и "1" при кодировании радиочастотной метки по Миллеру;

7) повторяют этапы 3) - 6) для всех вариантов, указанных в таблице 23.

Таблица 22

Параметры испытаний рабочего цикла радиочастотной метки

Испытание: рабочий цикл радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: переменная величина	Число периодов на символ M: переменная величина	Trext: 0
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 23

Варианты испытаний рабочего цикла радиочастотной метки

	Частота, МГц	M	Коэффициент деления DR	Опорный интервал времени Tari, мкс	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс		Частота, МГц	M	Коэффициент деления DR	Опорный интервал времени Tari, мкс	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	866	1	64/3	6,25	33,3 (BLF = 640 кГц)	13	915	1	64/3	6,25	33,3 (BLF = 640 кГц)
2			64/3	12,5	66,7 (BLF = 320 кГц)	14			64/3	12,5	66,7 (BLF = 320 кГц)
3			8	25	200 (BLF = 40 кГц)	15			8	25	200 (BLF = 40 кГц)
4		2	64/3	6,25	33,3 (BLF = 640 кГц)	16		2	64/3	6,25	33,3 (BLF = 640 кГц)
5			64/3	12,5	66,7 (BLF = 320 кГц)	17			64/3	12,5	66,7 (BLF = 320 кГц)
6			8	25	200 (BLF = 40 кГц)	18			8	25	200 (BLF = 40 кГц)
7		4	64/3	6,25	33,3 (BLF = 640 кГц)	19		4	64/3	6,25	33,3 (BLF = 640 кГц)
8			64/3	12,5	66,7 (BLF = 320 кГц)	20			64/3	12,5	66,7 (BLF = 320 кГц)
9			8	25	200 (BLF = 40 кГц)	21			8	25	200 (BLF = 40 кГц)
10		8	64/3	6,25	33,3 (BLF = 640 кГц)	22		8	64/3	6,25	33,3 (BLF = 640 кГц)
11			64/3	12,5	66,7 (BLF = 320 кГц)	23			64/3	12,5	66,7 (BLF = 320 кГц)
12			8	25	200 (BLF = 40 кГц)	24			8	25	200 (BLF = 40 кГц)

							Частота, МГц	M	Коэффициент деления DR	Опорный интервал времени Tari, мкс	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
						37	953	1	64/3	6,25	33,3 (BLF = 640 кГц)
						38			64/3	12,5	66,7 (BLF = 320 кГц)
						39			8	25	200 (BLF = 40 кГц)
						40		2	64/3	6,25	33,3 (BLF = 640 кГц)
						41			64/3	12,5	66,7 (BLF = 320 кГц)
						42			8	25	200 (BLF = 40 кГц)
						43		4	64/3	6,25	33,3 (BLF = 640 кГц)
						44			64/3	12,5	66,7 (BLF = 320 кГц)
						45			8	25	200 (BLF = 40 кГц)
						46		8	64/3	6,25	33,3 (BLF = 640 кГц)
						47			64/3	12,5	66,7 (BLF = 320 кГц)
						48			8	25	200 (BLF = 40 кГц)

7.2.3.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется для метода кодирования FM0 радиочастотной метки (M = 0), если измеренный коэффициент заполнения для последовательности символов "00" и "11" находится в диапазоне (50 +/- 5)%. При кодировании радиочастотной метки по Миллеру (M = 1, 2, 3) условие "соответствует" выполняется, если коэффициент заполнения символов данных "0" или "1" находится в диапазоне (50 +/- 5)%.

7.2.4. Заголовок радиочастотной метки

7.2.4.1 Цель испытания

Цель испытания - проверить, соответствует ли передача сигналов заголовка методом FM0 и по Миллеру, описанной в ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.2.4.2 Последовательность проведения измерений

Последовательность проведения измерений заголовка радиочастотной метки:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 24, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 25;

4) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

6) получают демодулированные данные и проверяют их на соответствие заголовку радиочастотной метки;

7) повторяют этапы 3) - 6) для всех вариантов, указанных в таблице 25.

Таблица 24

Параметры испытания заголовка радиочастотной метки

Испытание: заголовок радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: 8	Число периодов на символ M: переменная величина	Trext: переменная величина
параметры	Опорный интервал времени Tari, мкс: 25	Длительность импульса PW, мкс: 12,5	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 62,5	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: 100

Таблица 25

Варианты испытаний заголовка радиочастотной метки

	Частота, МГц	Число периодов на символ M	TRext		Частота, МГц	M	TRext		Частота, МГц	M	TRext
1	866	1	0	9	915	1	0	25	953	1	0
2		1	1	10		1	1	26		1	1
3		2	0	11		2	0	27		2	0
4		2	1	12		2	1	28		2	1
5		4	0	13		4	0	29		4	0
6		4	1	14		4	1	30		4	1
7		8	0	15		8	0	31		8	0
8		8	1	16		8	1	32		8	1

7.2.4.3 Протокол испытаний

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.2.5. Отклонения частоты линии связи радиочастотной метки и ее вариации

7.2.5.1 Цель испытания

Цель испытания - проверить, способна ли радиочастотная метка обратно рассеять ответ с вариациями частоты линии связи в диапазоне от 40 до 640 кГц, с отклонениями, определенными в ИСО/МЭК 18000-6 для типа C <1> и находится ли вариация частоты во время обратного рассеяния радиочастотной метки в пределах +/- 2,5%.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.2.5.2 Последовательность проведения измерений

Последовательность проведения измерений отклонения частоты линии связи радиочастотной метки и ее вариаций:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 26, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 27;

4) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

6) измеряют частоту линии связи радиочастотной метки при получении демодулированных данных для каждого символа и определяют минимальные и максимальные значения;

7) повторяют этапы 3) - 6) для всех вариантов, указанных в таблице 27.

Таблица 26

Параметры испытаний при определении отклонения частоты линии

связи радиочастотной метки и ее вариаций

Испытание: отклонения частоты линии связи радиочастотной метки и ее вариаций
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: переменная величина	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 27

Варианты испытаний при определении отклонений частоты линии

связи радиочастотной метки и ее вариаций

	Частота, МГц	Опорный интервал времени Tari, мкс	Коэффициент деления DR	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	866	6,25	64/3	33,7 (BLF = 640 кГц)
2		12,5	64/3	66,7 (BLF = 320 кГц)
3		25	8	200 (BLF = 40 кГц)
4	915	6,25	64/3	33,7 (BLF = 640 кГц)
5		12,5	64/3	66,7 (BLF = 320 кГц)
6		25	8	200 (BLF = 40 кГц)
7	953	6,25	64/3	33,7 (BLF = 640 кГц)
8		12,5	64/3	66,7 (BLF = 320 кГц)
9		25	8	200 (BLF = 40 кГц)

7.2.5.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, когда частота линии связи радиочастотной метки имеет отклонения, определенные в ИСО/МЭК 18000-6 для типа C <1> и вариации частоты линии связи во время обратного рассеяния радиочастотной метки находится в диапазоне +/- 2,5%.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.2.6. Синхронизация линий связи по времени радиочастотной метки T1

7.2.6.1 Цель испытания

Цель испытания - проверить, соответствует ли радиочастотная метка параметру синхронизации линий связи по времени T1, которое определяется как время между окончанием передачи устройства опроса и ответом радиочастотной метки.

7.2.6.2 Последовательность проведения измерений

Последовательность проведения измерений параметра синхронизации линий связи по времени T1:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 28, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 29;

4) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

6) измеряют параметр синхронизации линий связи по времени T1 от последнего фронта последнего бита передачи устройства опроса до первого фронта ответа радиочастотной метки;

7) повторяют этапы 3) - 6) для всех вариантов, указанных в таблице 27.

Таблица 28

Параметры испытания синхронизации линий связи по времени

радиочастотной метки T1

Испытание: параметр синхронизации линий связи по времени радиочастотной метки T1
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: переменная величина	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 29

Варианты испытаний при определении параметра синхронизации

линий связи по времени T1

	Частота, МГц	Опорный интервал времени Tari, мкс	Коэффициент деления DR	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	866	6,25	64/3	33,7 (BLF = 640 кГц)
2		12,5	64/3	66,7 (BLF = 320 кГц)
3		25	8	200 (BLF = 40 кГц)
4	915	6,25	64/3	33,7 (BLF = 640 кГц)
5		12,5	64/3	66,7 (BLF = 320 кГц)
6		25	8	200 (BLF = 40 кГц)
7	953	6,25	64/3	33,7 (BLF = 640 кГц)
8		12,5	64/3	66,7 (BLF = 320 кГц)
9		25	8	200 (BLF = 40 кГц)

7.2.6.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, когда измеренный параметр синхронизации линий связи по времени T1 находится в диапазоне MAX (RTcal, 10Tpri) x (1 +/- FT) +/- 2 мкс в соответствии с ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.2.7. Синхронизация линий связи по времени радиочастотной метки T2

7.2.7.1 Цель испытания

Цель испытания - проверить, соответствует ли радиочастотная метка параметру синхронизации линий связи по времени T2. Испытуемая радиочастотная метка не должна начинать обратное рассеяние ее идентификатора UII до истечения минимального значения времени T2, равного 3 Tpri, и после максимального значения T2, равного 32 Tpri.

7.2.7.2 Последовательность проведения (состояние ответа) измерений

Последовательность проведения измерений параметра синхронизации линий связи по времени T2:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 30, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 31;

4) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

6) должен быть установлен анализатор сигналов в режим отправки команды ACK, и он должен передавать число RN16 сигналом обратного рассеяния. Команда должна быть отправлена немедленно до истечения минимального времени T2;

7) повторяют этапы 3) - 5) для следующих случаев:

i) радиочастотная метка отправляет ответ на команду DOES устройства опроса, данную на интервале 3 Tpri,

ii) радиочастотная метка отправляет ответ на команду DOES устройства опроса, данную на интервале 20 Tpri,

iii) радиочастотная метка отправляет ответ на команду DOES устройства опроса, данную на интервале 32 Tpri;

8) повторяют этапы 3) - 7) для всех вариантов, указанных в таблице 31.

Таблица 30

Параметры испытания синхронизации линий связи по времени

радиочастотной метки T2

Испытание: параметр синхронизации линий связи по времени радиочастотной метки T2
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query, Ack
Параметры	Коэффициент деления DR: переменная величина	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

7.2.7.3 Последовательность проведения (подтверждение состояния) измерений

Последовательность проведения измерений параметра синхронизации линий связи по времени радиочастотной метки T2:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 31, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 32;

4) должна передаваться команда QUERY поочередно с непрерывным радиосигналом;

5) должен быть установлен анализатор сигналов в режим отправки команды ACK, и он должен передавать число RN16 сигналом обратного рассеяния. Команда должна быть отправлена по истечению времени T2, равного 10 Tpri;

6) ожидают, пока анализатор сигналов не сработает, затем получают демодулированный ответ радиочастотной метки во времени;

7) должен быть установлен анализатор сигналов в режим отправки команды REQ_RN с предварительно полученным сигналом обратного рассеяния RN16. Команда должна быть отправлена немедленно до истечения минимального времени T2;

8) повторяют этапы 3) - 7) для следующих случаев:

i) радиочастотная метка отправляет ответ на команду DOES устройства опроса, данную на интервале 3 Tpri,

ii) радиочастотная метка отправляет ответ на команду DOES устройства опроса, данную на интервале 20 Tpri,

iii) радиочастотная метка отправляет ответ на команду DOES устройства опроса, данную на интервале 32 Tpri;

9) повторяют этапы 3) - 8) для всех вариантов, указанных в таблице 32.

Таблица 31

Параметры испытаний синхронизации линий связи по времени

радиочастотной метки T2

Испытание: параметр синхронизации линий связи по времени радиочастотной метки T2
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query, Ack, Req_RN
Параметры	Коэффициент деления DR: переменная величина	Число периодов на символ M: 1	Trext: 1
параметры	Опорный интервал времени Tari, мкс: переменная величина	Длительность импульса PW, мкс: 0,5*Tari	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 3*Tari	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: переменная величина

Таблица 32

Варианты испытаний при определении параметра синхронизации

линий связи по времени радиочастотной метки T2

	Частота, МГц	Опорный интервал времени Tari, мкс	Коэффициент деления DR	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс
1	866	6,25	64/3	33,7 (BLF = 640 кГц)
2		12,5	64/3	66,7 (BLF = 320 кГц)
3		25	8	200 (BLF = 40 кГц)
4	915	6,25	64/3	33,7 (BLF = 640 кГц)
5		12,5	64/3	66,7 (BLF = 320 кГц)
6	915	25	8	200 (BLF = 40 кГц)
7	953	6,25	64/3	33,7 (BLF = 640 кГц)
8		12,5	64/3	66,7 (BLF = 320 кГц)
9		25	8	200 (BLF = 40 кГц)

7.2.7.4 Протокол испытаний

7.2.8. Диаграмма состояний радиочастотной метки

7.2.8.1 Цель испытания

Цель испытания - проверить, поддерживает ли радиочастотная метка корректное состояние устройства, определенное в ИСО/МЭК 18000-6 для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.2.8.2 Последовательность проведения измерений

Последовательность проведения проверки диаграммы состояний радиочастотной метки:

2) "AP" и "KP" радиочастотной метки должны иметь не нулевое значение для соответствующего предварительного создания необходимых условий испытания;

3) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

4) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 33;

5) должна быть установлена радиочастотная метка DUT в первом испытании в начальное состояние "Ready", чтобы поместить радиочастотную метку DUT в начальное состояние, устанавливают режим передачи последовательности, соответствующий таблице 34; затем устанавливают генератор сигналов в режим, обеспечивающий режимы передач, описанный в столбце режимов передаваемых последовательностей, просматривая соответствующие команды по таблице 35;

6) устанавливают генератор сигналов в режим отправки всех команд, приведенных в таблице ИСО/МЭК 18000-6 для типа C приложения F.2 "Ready states transitions" <2>;

--------------------------------

<2> См. ИСО/МЭК 18000-63 (приложение C, C.2).

7) проверяют, находится ли радиочастотная метка DUT в состоянии ожидания;

8) повторяют этапы 2) - 4) для всех состояний радиочастотной метки: Arbitrate, Acknowledged, Open, Secured, killed.

Таблица 33

Проверка диаграммы состояний радиочастотной метки

Испытание: проверка диаграммы состояний радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: 866 или 915, или 953
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query
Параметры	Коэффициент деления DR: 8	Число периодов на символ M: 1	Trext: 0		Коэффициент деления DR: 8
параметры	Опорный интервал времени Tari, мкс: 25	Длительность импульса PW, мкс: 12,5	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 62,5	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: 100	Опорный интервал времени Tari, мкс: 25

Таблица 34

Таблица последовательностей переходов состояний

Начальное состояние проверки	Последовательность переходов состояний
Power Off	---
Ready	Power Off Ready
Arbitrate	Power Off Ready Arbitrate
Reply	Power Off Ready Arbitrate Reply
Acknowledged	Power Off Ready Arbitrate Reply Acknowledged
Open	Power Off Ready Arbitrate Reply Acknowledged Open
Secured	Power Off Ready Arbitrate Reply Acknowledged Open Secured
Killed	Power Off Ready Arbitrate Reply Acknowledged Open Secured Killed

Таблица 35

Таблица переходов состояний

Состояние Следующее состояние	Команда генератора сигналов	Ответ радиочастотной метки DUT
Power Off Ready	Power On
Power Off Ready		Отсутствует
Ready Arbitrate	Query [slot<> 0]
Ready Arbitrate		Отсутствует
Arbitrate Reply	QueryAdjust [slot = 0]
Arbitrate Reply		Новое число RN16
Reply Acknowledged	ACK [valid RN16]
Reply Acknowledged		Идентификатор UII
Acknowledged Open	Req_RN [valid RN16 & access pass]
Acknowledged Open		Задается вручную
Open Secured	Access [valid handle & valid access]
Open Secured		Задается вручную
Secured Killed	Kill [valid handle & valid kill password]
Secured Killed		Задается вручную

7.2.8.3 Протокол испытаний

7.2.9. Обратное рассеяние радиочастотной метки

7.2.9.1 Общие сведения

Так как ИСО/МЭК 18000-6 не определяет минимальное значение сигнала обратного рассеяния для типа C <1>, испытание является информативным, однако, используется для измерения работоспособности. ИСО/МЭК 18046-3 ссылается на это испытание.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

7.2.9.2 Цель испытания

Цель испытания - проверить, обеспечивает ли радиочастотная метка соответствующую форму модуляции сигнала и уровень обратного рассеяния, требуемые для успешного обнаружения и получения данных устройством опроса.

Измерения выполняются в безэховой камере в конфигурации для двух антенн как показано на рисунке 3, с радиочастотной меткой, расположенной в дальнем поле передающей антенны.

7.2.9.3 Последовательность проведения испытания

Измерения должны быть проведены на мощности P_I,min (P_I,min - минимальная мощность, осуществляющая активацию радиочастотной метки DUT).

Векторный анализатор сигналов в соответствии с приложением C должен использоваться для протоколирования квадратурных напряжений немодулированного сигналов I и Q во времени.

Испытательная установка должна быть откалибрована для определения коэффициента усиления антенн и несовпадений, а также потери (затухания) в кабелях, с учетом измерений для всех уровней мощности.

Последовательность измерений

1) устанавливают генератор сигналов на требуемую частоту испытаний;

3) используя измеритель мощности, определяют уровень мощности на входе передающей антенны P_e, которая определяется как средняя мощность, измеренная, по крайней мере, в течение 100 мкс периода распространения сигналов после команды генератора сигналов;

4) устанавливают анализатор сигналов в режим измерения квадратурных напряжений немодулированных сигналов I и Q во времени со скоростью выборки, по крайней мере, 5 млн выборок в секунду;

5) с радиочастотной меткой, помещенной в безэховую камеру, устанавливают анализатор в режим регистрации комплексной мощности IQ, по крайней мере, в течение 10 символов ответа радиочастотной метки;

6) вычисляют разность мощности сигнала обратного рассеяния радиочастотной метки DUT по формуле

где Z₀ - волновое сопротивление измерительного оборудования и обычно равное 50 Ом;

7) вычисляют

радиочастотной метки DUT, по формуле

7.2.9.4 Протокол испытаний

Протокол испытаний должен содержать измеренные значения

. Кроме того, должны быть внесены в протокол установленные значения ориентации и размещения устройства опроса и DUT, а также используемые частота и выходная мощность устройства опроса.

Условие "соответствует/не соответствует" не определено, так как в ИСО/МЭК 18000-6 не указаны значения

для типа C <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

8. Испытание на соответствие ИСО/МЭК 18000-6 для систем типа D <1>

--------------------------------

<1> См. ИСО/МЭК 18000-64.

8.1. Функциональные испытания устройства опроса

8.1.1. Испытание модуляции устройства опроса

8.1.1.1 Цель испытания

Цель испытания - проверить, что устройство опроса не производит модуляцию до тех пор, пока не индивидуализируются радиочастотные метки.

8.1.1.2 Проведение испытания

Устройство опроса должно передать CW с максимальной мощностью, допустимой в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания. Десять радиочастотных меток должны быть размещены перед устройством опроса на 50% от максимального расстояния считывания.

Измерения должны быть проведены с передающей антенной, расположенной на расстояниях d_S равном

, и d_S равном

, для каждого режима работы.

Анализатор спектра, в соответствии с приложением C, и передающая антенна должны использоваться для протоколирования спектра, производимого устройством опроса. Также должна быть проведена проверка, успешно ли индивидуализирует устройство опроса все 10 радиочастотных меток.

8.1.1.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения параметров согласно таблице 36.

Таблица 36

Необходимые измерения

Наименование параметра	Условие
Ширина полосы	30 дБ ширина полосы < 100 Гц

8.1.2. Демодуляция устройства опроса и декодирование данных

8.1.2.1 Цель испытания

Цель испытания - проверить, способно ли устройство опроса к демодуляции сигналов от радиочастотных меток, включая многостраничные ТТО и проверку TID-U CRC.

8.1.2.2 Порядок проведения испытания

Устройство опроса должно передать CW с максимальной мощностью, допустимой в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания. Эмулятор радиочастотной метки (в соответствии с приложением D) должен передать ответ типа D согласно таблице 37, используя минимальные значения параметров maximum_hold-off_time ИСО/МЭК 18000-6 <1>, <2> и

, в соответствии с ИСО/МЭК 18000-6:7d <2>. Все другие параметры должны быть номинальными.

--------------------------------

<1> См. ИСО/МЭК 18000-64.

<2> В ИСО/МЭК 18000-6 и ИСО/МЭК 18000-64 для радиочастотных меток типа D данный параметр не установлен.

Таблица 37

Необходимые измерения

Конфигурация эмулятора радиочастотной метки

Результат испытания

Примечание

Модуляция PPE

Проверяют параметры для модуляции PPE

Считать проверку заголовка и модуляции правильной, если данные декодируются

1.1

Только идентификатор радиочастотной метки (TID-U)

Проверяют срабатывание на странице

1.2

Только TID-U с ошибкой CRC (циклический избыточный код)

Проверяют обнаружение ошибки TID-U

Считать, что при обнаружении одной ошибки CRC все остальные ошибки CRC будут обнаружены

1.3

TID-U с семью страницами данных, содержащих случайное распределение, эквивалентное величине 1 и 0 битов

Проверяют несколько страниц декодированных данных

1.4

TID-U с одной страницей данных, как в 1.3, 1 - модуляция и интервалы страницы и 2 - отклонения модуляции страницы, сконфигурированные следующим образом:

- испытание 1: -20%, -20%, -20%

- испытание 2: -20%, -20%, +20%

- испытание 3: +20%, -20%, +20%

- испытание 4: +20%, -20%, -20%

- испытание 5: +20%, +20%, -20%

- испытание 6: -20%, +20%, -20%

- испытание 7: -20%, +20%, +20%

- испытание 8: +20%, +20%, +20%

Проверяют демодуляцию и отклонения

параметров интервалов страницы (ИСО/МЭК 18000-6, подпункт 10.2.9.5 <1>)

Испытание проверяет соответствие расширения всех отклонений

параметров. Обратите внимание на то, что в каждой странице есть новый заголовок, показывающий синхронизацию

параметров

1.5

TID-S создает четыре случайных (как в пункте 1.3) набора данных согласно примерам, содержащимся в ИСО/МЭК 18000-6 10.3.3 <2>:

- случай 1: формат E0_h;

- случай 2: формат E0_h с заполнением раздела, содержащего уникальный идентификатор предмета (UII);

- случай 3: формат E3_h;

- случай 4: формат максимальной длины E2_h.

Выполняют следующие испытания для каждого случая:

- все данные правильные

- ошибки UII CRC

- ошибка данных CRC

Проверяют структуру декодирования данных и обнаружение ошибки CRC

Предположим, что одного правильного случая декодирования данных структурированного набора будет достаточно. Рекомендуется четыре случая, которые содержат различные данные и конфигурации данных

1.6

Используя случай 1 в 1.5, добавить страницу простого датчика согласно ИСО/МЭК 18000-6 подпункт 10.3.3.5 <3>. Выполняют следующие испытания:

- данные простого датчика правильные

- данные простого датчика с ошибкой CRC

Проверяют способность к декодированию простого датчика

Модуляция по Миллеру

Проверяют параметры для модуляции по Миллеру

ИС NORMPROD: примечание.

В официальном тексте документа, видимо, допущена опечатка: имеется в виду испытание 1.6, а не 16.

2.1

Выполняют испытания 1.1 - 16 для модуляции по Миллеру при условии, что в состав страницы не входят соединительные биты

Проверяют декодирование данных для модуляции по Миллеру

2.2

Используют случай 4 при модуляции по Миллеру с включенными соединительными битами. Выполняют следующие испытания:

- не вызывают ошибок

- вызывают ошибку CRC соединительных битов

- вызывают ошибку соединительных битов, указанную ниже:

страница 1 пропущена;

пропущена центральная страница;

пропущена последняя страница.

Проверяют декодирование соединительных битов

--------------------------------

<1> См. ИСО/МЭК 18000-64 (подпункт 6.2.9.5).

<2> См. ИСО/МЭК 18000-64 (пункт 6.3.3).

<3> См. ИСО/МЭК 18000-64 (подпункт 6.3.3.5).

Измерения должны быть проведены с эмулятором радиочастотной метки, расположенным на расстоянии d_TE равном

Если устройство опроса спроектировано для связи на меньшем расстоянии, d_TE может быть уменьшено; фактическое используемое значение должно быть записано в протоколе испытаний.

Демодулятор (цифровой) устройства опроса должен принять ответ радиочастотной метки, включая проверку CRC.

8.1.2.3 Протокол испытаний

Протокол испытаний должен содержать значение расстояния от эмулятора радиочастотной метки до устройства опроса и значение

установки в эмуляторе радиочастотной метки. Кроме того, должны быть внесены в протокол используемая выходная мощность устройства опроса и используемая рабочая частота.

8.2. Функциональные испытания радиочастотной метки

8.2.1. Обратное рассеяние радиочастотной метки

8.2.1.1 Общие сведения

Так как ИСО/МЭК 18000-6 <1> не определяет минимальное значение обратного рассеяния для типа D, это испытание является информативным, однако, используется для измерения работоспособности. ИСО/МЭК 18046-3 ссылается на это испытание.

--------------------------------

<1> См. ИСО/МЭК 18000-64.

8.2.1.2 Цель испытания

Цель испытания - проверить, обеспечивает ли радиочастотная метка соответствующий вид модуляции и уровень обратного рассеяния, требуемые для успешного обнаружения и получения ответа радиочастотной метки устройством опроса.

Измерения выполняются в безэховой камере, используя бистатическую конфигурацию антенны, как показано на рисунке 3, с радиочастотной меткой, расположенной в дальнем поле передающей антенны.

8.2.1.3 Последовательность проведения испытания

Измерения должны быть проведены при мощности P_I,min (P_I,min - минимальная мощность, позволяющая активировать радиочастотную метку DUT).

Векторный анализатор сигналов (в соответствии с приложением C) должен использоваться для протоколирования квадратурных напряжения немодулированных сигналов I и Q по времени.

Испытательная установка должна быть откалибрована, чтобы определить коэффициент усиления антенн и несовпадения, а также потери в кабелях для всех измерений уровня мощности.

Последовательность проведения измерения

1) должен быть установлен генератор сигналов на требуемую частоту испытания;

2) должна быть установлена амплитуда генератора сигналов, позволяющая активировать радиочастотную метку DUT;

3) используя измеритель мощности, определяют мощность P_e на входе передающей антенны, которая определяется как средняя мощность, измеренная, по крайней мере, в течение 100 мкс временного интервала передачи команды непрерывным сигналом генератором сигналов;

4) должен быть установлен анализатор сигналов в режим измерения квадратурных напряжения немодулированных сигналов I и Q во времени со скоростью выборки, по крайней мере, 5 млн выборок в секунду;

5) анализатор сигналов с радиочастотной меткой, помещенной в безэховую камеру, должен быть установлен в режим получения комплексной мощности IQ, по крайней мере, на протяжении 10 символов ответа радиочастотной метки;

6) вычисляют разность мощности обратного рассеяния испытуемой радиочастотной метки DUT по формуле

где Z₀ - волновое сопротивление измерительного оборудования, обычно равное 50 Ом;

7) вычисляют

радиочастотной метки DUT по формуле

8.2.1.4 Протокол испытаний

Протокол испытаний должен содержать измеренные значения

. Кроме того, должны быть записаны ориентация, размещение DUT и устройства опроса, а также используемые выходная мощность и рабочая частота устройства опроса.

Условие "соответствует/не соответствует" не определены, так как в ИСО/МЭК 18000-6 <1> не определено минимальное значение

для типа D.

--------------------------------

<1> См. ИСО/МЭК 18000-64.

8.2.2. Кодирование данных

8.2.2.1 Цель испытания

Цель испытания - проверить кодирование данных радиочастотной метки.

8.2.2.2 Проведения испытания

Для каждого типа кодирования данных, поддерживаемого радиочастотной меткой, программируют радиочастотную метку с типичными данными и записывают TagMsg - сообщение, передаваемое радиочастотной меткой. Типы кодирования определены в ИСО/МЭК 18000-6 <1> (раздел 10) следующим образом:

--------------------------------

<1> См. ИСО/МЭК 18000-64.

- только TID-U;

- TID-U с нулем или большим количеством страниц данных - испытание, которое выполняется с нулем и восемью страницами данных;

- TID-S в случае 4, как определено в 8.1.2.2 (таблица 37);

- дополнительно - кодирование простого датчика для каждого из вышеупомянутых типов.

8.2.2.3 Протокол испытаний

Протокол испытаний должен содержать все испытанные типы данных и результат.

8.2.3. Соединительные биты

8.2.3.1 Цель испытания

Цель испытания - проверить правильность соединительных битов в соответствии с ИСО/МЭК 18000-6, 10.2.9.3 <2>.

--------------------------------

<2> См. ИСО/МЭК 18000-64 (подпункт 6.2.9.3).

8.2.3.2 Проведение испытания

Записывают все символы, передаваемые радиочастотной меткой, и проверяют правильность соединительных битов. Радиочастотная метка должна быть сконфигурирована для:

- одной страницы;

- четырех страниц;

- восьми страниц.

8.2.3.3 Протокол испытаний

Протокол испытаний должен содержать конфигурацию радиочастотной метки и результат.

8.2.4.

параметры радиочастотной метки

8.2.4.1 Цель испытания

Цель испытания - проверить статистическое распределение передачи информации радиочастотной метки на соответствие параметрам, указанных в ИСО/МЭК 18000-6 (подпункт 10.2.4 <3>).

--------------------------------

<3> См. ИСО/МЭК 18000-64 (пункт 6.2.4).

8.2.4.2 Проведение испытания

Генератор сигналов должен передать CW с максимальной мощностью, допустимой в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания.

Осциллограф должен запротоколировать начало и конец каждой передачи сообщения радиочастотной метки (TagMsg) в соответствии с ИСО/МЭК 18000-6 <1> (раздел 10).

--------------------------------

<1> См. ИСО/МЭК 18000-64.

Измерения должны быть проведены с использованием испытательной установки обратного рассеяния радиочастотной метки, расположенной на расстояниях d_T,IA, равном

и d_T,MA, равном

от антенн испытательного устройства опроса.

Испытание следует проводить в соответствии с таблицей 38 для каждого поддерживаемого типа модуляции.

Таблица 38

Необходимые измерения

Конфигурация эмулятора радиочастотной метки		Метод испытания	Протокол
1	Проверяют, чтобы значение Rt₁ было не менее minimum_listen_time	Для полного набора радиочастотных меток выполняют следующие этапы: 1 Размещают 10 радиочастотных меток в луч генератора сигналов. 2 Включают CW на 100 циклов для 5 мс в режиме включено и 5 мс - выключено. 3 Протоколируют любые модуляции радиочастотной метки	Обращают внимание на временные параметры любых произошедших модуляций радиочастотной метки. Испытание не пройдено, если какая-либо из радиочастотных меток модулировала сигнал
2	Проверяют, чтобы значение Rt_n было не менее symbol_detect_time для n больше 1	Для каждой радиочастотной метки установки выполняют следующие этапы: 1 Размещают радиочастотную метку в луч генератора сигналов. 2 Включают CW на 20 с. 3 Протоколируют начало и конец каждого переданного сообщения TagMsg	Обращают внимание и протоколируют любое отсутствие сигнала между концом и началом передачи, меньшее чем symbol_detect_time. Испытание не пройдено, если какое-либо отсутствие сигнала меньше, чем symbol_detect_time.
3	Проверяют случайность Rt_n.	Используя запротоколированные данные из испытания 2, вычисляют интервал между каждой передачей TagMsg и обращают внимание, на то что число передач с 1-й передачей будет 1. 1-й интервал передачи измеряют с момента включения CW. Вычисляют значение и определяют случайность средних величин интервалов для всех: - 1-я передача; - 1-е две передачи; - 1-е пять передач; - 1-е двадцать передач; - все передачи	Значение и средние величины должны быть не меньше, чем 15 мс

Испытание должно быть выполнено для радиочастотной метки, сконфигурированной для одной и восьми страниц; максимальное число передаваемых страниц поддерживается, если испытательное оборудование может быть сконфигурировано для обнаружения начала и конца многостраничных передач.

Набор радиочастотных меток для испытания должен состоять из 100 радиочастотных меток, выбранных в произвольном порядке из большой выборки радиочастотных меток (больше чем 10000). Все радиочастотные метки должны быть установлены в минимальное значение maximum_hold-off_time.

8.2.4.3 Протокол испытаний

Протокол испытаний должен содержать отклонение от нормированных значений, приведенных в ИСО/МЭК 18000-6 (пункты 10.2.2 и 10.2.4) <2>.

--------------------------------

<2> См. ИСО/МЭК 18000-64 (пункты 6.2.2 и 6.2.4).

8.2.5. Скорость передачи ответа радиочастотной метки

8.2.5.1 Цель испытания

Цель испытания - проверить точность скорости передачи данных и значение скорости передачи данных ответа радиочастотной метки.

8.2.5.2 Проведение испытания

, и d_T,MA, равном

, от антенн испытательного устройства опроса.

Точность скорости передачи должна быть измерена в заголовке ответа радиочастотной метки для каждого типа соответственно.

Среднее число на первых семи битах заголовка должно быть использовано, чтобы измерить точность скорости передачи данных.

8.2.5.3 Протокол испытаний

Протокол испытаний должен содержать измеренные значения скорости передачи данных, вычисленной по формуле

T_B7 = 7_Trlb;

<1>.

--------------------------------

<1> В ИСО/МЭК 18047-6 ошибочно приведена запись

Условие "соответствует/не соответствует" определяется с учетом, находятся ли измеренные значения в пределах требований в соответствии с ИСО/МЭК 18000-6 для типа D.

8.2.6.

параметры многостраничной радиочастотной метки

8.2.6.1 Цель испытания

Цель испытания - проверить

параметры многостраничной радиочастотной метки.

8.2.6.2 Проведение испытания

Устройство опроса должно передать CW с максимальной мощностью, допустимой в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания. Радиочастотная метка должна быть сконфигурирована так, чтобы передать ID и максимальное количество страниц данных из поддерживаемых.

Форма сигнала ответа радиочастотной метки должна быть запротоколирована осциллографом в соответствии с приложением C, с использованием испытательной установки обратного рассеяния радиочастотной метки, при расположении радиочастотной метки на расстояниях d_T,IA равном

, и d_T,MA равном

, от антенн испытательного устройства опроса.

Должен быть измерен интервал между каждым пакетом, передаваемом в ответе.

8.2.6.3 Протокол испытаний

Протокол испытаний должен содержать интервал, выраженный числом битов, вычисленный по формуле

Выполнение условия "соответствует/не соответствует" определяют, если измеренные значения такие, как в ИСО/МЭК 18000-6 для типа D 10.2.2 <2>.

--------------------------------

<2> См. ИСО/МЭК 18000-64 (пункт 6.2.2).

8.2.7. Режим прослушивания радиочастотной меткой эфира (режим Listen Before Talk)

8.2.7.1 Цель испытания

Цель испытания - проверить, приостанавливает ли радиочастотная метка свое участие в процессе идентификации при наличии модуляции устройства опроса.

8.2.7.2 Проведение испытания

Устройство опроса должно передать CW с максимальной мощностью, допустимой в соответствии с требованиями регулирующего органа по использованию полос радиочастот для выбранной несущей частоты испытания в течение 2 мс, после этого будет происходить модуляция несущей с пятью импульсами согласно ИСО/МЭК 18000-6 (пункт 10.2.10) <1>.

--------------------------------

<1> См. ИСО/МЭК 18000-64 (пункт 6.2.10).

, и d_T,MA равном

, от антенн испытательного устройства опроса.

Проверяют, отсутствуют ли ответы радиочастотной метки в течение минимального периода TOTAL_Wakeup_timeout согласно ИСО/МЭК 18000-6 (пункт 10.2.2) <2>, после пяти импульсов.

--------------------------------

<2> См. ИСО/МЭК 18000-64 (пункт 6.2.2).

8.2.7.3 Протокол испытаний

Протокол испытаний должен содержать любые ответы радиочастотной метки, полученные в пределах времени TOTAL_Wakeup_timeout.

9. Испытания полупассивной радиочастотной метки на соответствие параметрам ИСО/МЭК 18000-6 для систем типа C

9.1. Функциональные испытания радиочастотной метки

Минимальные требования для пассивных радиочастотных меток со встроенным источником питания (BAP - Battery Assisted Passive) по ИСО/МЭК 18000-6 <3> (раздел 11) должны поддерживать все команды и функции ИСО/МЭК 18000-6 <4> (раздел 9), а время сохранности флага имеет немного измененное определение. Подразумевается, что это определение вступает в силу взамен значения, определенного для запитанной пассивной метки без источника питания, когда уровень принимаемого радиочастотной меткой сигнала опускается ниже порога ее чувствительности.

--------------------------------

<3> Следует использовать ссылку на раздел 7 ИСО/МЭК 18000-63.

<4> Следует использовать ссылку на ИСО/МЭК 18000-63.

9.1.1. Испытание времени сохранности пассивной радиочастотной метки

9.1.1.1 Цель испытания

Цель испытания - проверить, показывает ли полупассивная радиочастотная метка DUT время, соответствующее ИСО/МЭК 18000-6 <5> [раздел 11 (таблица 239)].

--------------------------------

<5> Следует использовать ссылку на раздел 7 ИСО/МЭК 18000-63 (таблица 55).

Время сохранности полупассивной радиочастотной метки означает время, когда флаг поддерживает свое состояние до того, как перейти к состоянию по умолчанию после потери сигнала радиочастотной метки относительно уровня чувствительности радиочастотной метки.

9.1.1.2 Последовательность проведения испытания

Последовательность проведения испытания времени сохранности полупассивной радиочастотной метки:

2) должно быть установлено срабатывание анализатора сигналов на запуск маски частоты сигнала, ожидая ответа радиочастотной метки. Срабатывание анализатора сигналов должно быть активировано, если получен ответ радиочастотной метки;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 39;

4) должна быть отправлена команда SELECT с параметрами протокола, определенными в таблице 39, и с первым вариантом параметров испытаний, определенных в таблице 40 для переменных параметров испытаний (это команда установки радиочастотной метки DUT в сессии испытаний, описанных в приложении B);

5) должна быть установлена амплитуда генератора сигналов ниже уровня чувствительности радиочастотной метки (обычно нуль) в течение времени сохранности T_{сохранности}, определенного в таблице 40 для первого варианта испытания;

6) должна быть отправлена команда QUERY с параметрами протокола, определенными в таблице 39, и с первым вариантом параметров испытаний, определенных в таблице 40 для переменных параметров испытаний;

7) ожидают, пока анализатор сигналов не будет инициирован, и, если он не инициирован в течение 1 с, заканчивают испытание;

8) повторяют этапы 3) - 7) для всех вариантов испытания, указанных в таблице 40.

Таблица 39

Параметры испытания времени сохранности полупассивной

радиочастотной метки (BAP)

Испытание: время сохранности полупассивной радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: Максимальная разрешенная мощность			Частота, МГц: 866 или 915 или 953
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команды
Параметры команды Query	Коэффициент деления DR: 8	Число периодов на символ M: 1	Выбор/Сессия: переменное значение	Цель: переменное значение
Параметры команды Select	Цель: переменное значение	Действие: 100 (откл. сигнала SL или Flag->B)	Длина: 0
параметры	Опорный интервал времени Tari, мкс: 25	Длительность импульса PW, мкс: 12,5	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 62,5	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: 100

Таблица 40

Варианты испытания времени сохранности полупассивной

радиочастотной метки

	Выбор [Цель]	T_{сохранности}	Запрос [Выбор]	Запрос [Сессия]	Запрос [Флаг]
1	S0	Min: 50 мкс	Sel: Все	S0	B
2	S0	Max: 500 мкс	Sel: Все	S0	A
3	S1	500 мс	Sel: Все	S1	B
4	S1	5 с	Sel: Все	S1	A
5	S2	2 с	Sel: Все	S2	B
6	S2	20 с	Sel: Все	S2	A
7	S3	2 с	Sel: Все	S3	B
8	S3	20 с	Sel: Все	S3	A
9	SL	2 с	Sel: ~ SL	Любой	Любой
10	SL	20 с	Sel: SL	Любой	Любой

9.1.1.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" для любого пункта выполняется, когда срабатывает анализатор сигналов, это означает, что радиочастотная метка отвечает на команду QUERY.

Полупассивная радиочастотная метка с манчестерским кодированием сконструирована на основе требований ИСО/МЭК 18000-6:2010 (раздел 9) <1> для пассивной радиочастотной метки типа C. Устройство, соответствующее ИСО/МЭК 18000-6:2010 (подраздел 11.5) (Полупассивная радиочастотная метка с манчестерским кодированием типа C), должно также поддерживать все обязательные требования раздела 9. Требования подраздела 11.5 включают в себя только дополнительные требования, которые должны поддерживать совместимые устройства. Испытания на соответствие ИСО/МЭК 18000-6:2010 (подраздел 11.5) <2> приведены ниже.

--------------------------------

<1> См. ИСО/МЭК 18000-63.

<2> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.1. Функциональные испытания устройства опроса

10.1.1. Параметры огибающей радиосигнала устройства опроса

10.1.1.1 Цель испытания

Цель испытания - проверить, все ли параметры модуляции в импульсе радиосигнала для символа данных-0 и символа данных-1 такие, как указано в ИСО/МЭК 18000-6 (подраздел 11.5) <2>.

--------------------------------

<2> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.1.1.2 Последовательность проведения измерений

Последовательность проведения измерений параметров огибающей радиосигнала устройства опроса:

2) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 41, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 42;

3) устанавливают устройство опроса DUT в режим передачи команды Short Manchester ACTIVATION, следующей за командой Query, передаваемой непрерывным радиосигналом;

4) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

5) ожидают, пока не сработает анализатор сигналов, получают все мощности демодулированного сигнала во времени;

6) измеряют параметры огибающей устройства опроса, как указано в ИСО/МЭК 18000-6 (подраздел 11.5) <3>;

--------------------------------

<3> См. ИСО/МЭК 18000-63 (подраздел 7.5).

Таблица 41

Параметры испытаний огибающей радиосигнала устройства опроса

Испытание: параметры огибающей радиосигнала устройства опроса
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: поддерживаемые частоты устройства опроса
Тип модуляции: поддерживаемые устройством опроса типы модуляции			Индекс модуляции: переменное значение
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных (Kbps): переменная величина	Тактовая частота линии связи обратного рассеяния BLF: 160 кГц

Таблица 42

Варианты испытаний огибающей радиосигнала устройства опроса

	Скорость передачи данных (Kbps)
1	128
2	64
3	32
4	16
5	8

10.1.1.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Для выполнения условия "соответствует" для любого пункта значения параметров должны быть в пределах минимума и максимум как указано в ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5.2.1.5 ИСО/МЭК 18000-63.

10.1.2. Минимальное время задержки активации устройства опроса T_A

10.1.2.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли устройство опроса DUT временному параметру манчестерского кодирования T_A.

10.1.2.2 Последовательность проведения измерений

Последовательность проведения измерения параметра синхронизации линий связи по времени устройства опроса T_A:

2) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 43, а для переменных параметров - с первоначальными значениями параметров, приведенными в таблице 44;

4) должен быть установлен анализатор сигналов в режим измерения мощности во времени (Activation + Query);

5) измеряют параметр синхронизации линий связи, обнаруживая конец команды Activation и начало Query;

6) повторяют этапы 3) - 5) для всех вариантов испытаний, поддерживаемых устройством опроса DUT и соответствующих установленным требованиям по использованию полос радиочастот.

Таблица 43

Параметры испытания синхронизации линий связи по времени

устройства опроса T_A

Испытание: параметр синхронизации линий связи по времени радиочастотной метки T_A
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота (МГц): переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных: переменная величина

Таблица 44

Варианты испытания параметра синхронизации линий связи

по времени устройства опроса T_A

	Скорость передачи данных (Kbps)
1	8
2	16
3	32
4	64
5	128

10.1.2.3 Протокол испытания

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Для выполнения условия "соответствует" для любого пункта измеренные значения времени должны быть лучше, чем максимальное время активации радиочастотной метки T_A.

10.1.3. Синхронизация линий связи по времени устройства опроса T2

10.1.3.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли устройство опроса DUT временному параметру манчестерского кодирования T2.

10.1.3.2 Последовательность проведения измерений

Последовательность проведения измерений параметра синхронизации линий связи по времени устройства опроса T2:

2) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 45, а для переменных параметров с первоначальными значениями параметров, приведенными в таблице 46;

4) устанавливают эмулятор радиочастотной метки в режим обратного рассеяния ответа RN16, число RN16 должно быть отправлено после типичного значения T1, тогда устройство опроса DUT отправит ACK;

5) должен быть установлен анализатор сигналов в режим измерения мощности во времени (Activation + Query + RN16 + ACK);

6) измеряют параметр линий связи, обнаруживая конец изменения частоты RN16 и начало изменение частоты ACK;

Таблица 45

Параметры испытания временного параметра синхронизации линий

связи устройства опроса T2

Испытание: параметр синхронизации линий связи по времени радиочастотной метки T2
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных: переменная величина	Тактовая частота линии связи обратного рассеяния BLF, кГц: переменная величина

Таблица 46

Варианты испытания параметра синхронизации линий связи

по времени устройства опроса T2

	Скорость передачи данных (Kbps)	Тактовая частота линии связи обратного рассеяния BLF, кГц
1	8	120
2	16	160
3	32	192
4	64	240
5	128	320

10.1.3.3 Протокол испытания

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Для выполнения условия "соответствует" для любого пункта измеренные значения времени должны находиться между минимальным T2 и максимальным T2.

10.1.4. Синхронизация линий связи по времени устройства опроса T3

10.1.4.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли устройство опроса DUT временному параметру T3, который определяется как время ожидания после истечения времени T1 до начала передачи следующей команды устройства опроса.

10.1.4.2 Последовательность проведения измерений

Последовательность проведения измерений параметра синхронизации линий связи по времени устройства опроса T3:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должно быть установлено устройство опроса DUT со всеми параметрами, определенными в таблице 47, и с первоначальными параметрами, определенными в таблице 48 для переменных параметров испытания;

4) устанавливают устройство опроса DUT в режим передачи команды Short Manchester Activation, следующей за командой Select, следующей за командой Query;

5) анализатор сигналов должен получить все мощности демодулированного сигнала во времени (Select + Query);

6) измеряют

параметр синхронизации линий связи T3 + T1, обнаруживая конец изменения частоты Query и начало изменений частоты QueryRep, параметр синхронизации линий связи T3 вычисляют путем вычитания максимального значения T1 из измеренного времени (T1 + T3).

Таблица 47

Параметры испытания

параметра синхронизации линий

связи радиочастотной метки T3

Испытание: параметр синхронизации линий связи по времени радиочастотной метки T3
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Select + Query
Параметры	Число периодов на символ M: 8	Trext: 1
параметры	Скорость передачи данных: переменная величина

Таблица 48

Варианты испытания параметра синхронизации линий связи

по времени радиочастотной метки T3

	Скорость передачи данных (Kbps)	Тактовая частота линии связи обратного рассеяния BLF, кГц
1	8	120
2	16	160
3	32	192
4	64	240
5	128	320

10.1.4.3 Протокол испытания

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Для выполнения условия "соответствует" для любого пункта измеренные значения времени должны быть больше, чем минимальное значение T3, согласно ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.1.5. Синхронизация линий связи по времени устройства опроса T4

10.1.5.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли устройство опроса DUT временному параметру T4, который определяется как минимальный интервал времени между командами устройства опроса.

10.1.5.2 Последовательность проведения измерений

Последовательность проведения измерений параметра синхронизации линий связи по времени устройства опроса T4:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) устройство опроса DUT должно быть установлено со всеми параметрами, определенными в таблице 49, и с первоначальными параметрами, определенными в таблице 50 для переменных параметров испытания;

4) устанавливают устройство опроса DUT в режим передачи команды Short Manchester ACTIVATION, которая инициирует цикл инвентаризации, следующую за командой QUERY, следующую за командой QueryRep.

5) анализатор сигналов должен получить все мощности демодулированного сигнала во времени (Query + QueryRep);

6) измеряют

параметр синхронизации линий связи T4, обнаруживая конец изменения частоты select и начало изменения частоты Query;

Таблица 49

Параметры испытания параметра синхронизации линий связи

по времени радиочастотной метки T4

Испытание: параметр синхронизации линий связи по времени радиочастотной метки T4
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: Максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query + QueryRep
Параметры	Число периодов на символ M: 1	Trext: 1
параметры	Скорость передачи данных: переменная величина

Таблица 50

Варианты испытания параметра синхронизации линий связи

по времени радиочастотной метки T4

	Скорость передачи данных (Kbps)	Тактовая частота линии связи обратного рассеяния BLF, кГц
1	8	120
2	16	160
3	32	192
4	64	240
5	128	320

10.1.5.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Для выполнения условия "соответствует" для любого пункта измеренные значения времени должны быть больше, чем минимальное значение T3, согласно ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.2. Функциональные испытания радиочастотных меток

10.2.1. Возможность демодуляции радиочастотной метки

10.2.1.1 Цель испытания

Цель испытания - проверить, обладает ли радиочастотная метка DUT способностью к демодуляции по типу DSB-ASK модулированного сигнала команды устройство опроса с манчестерским кодированием.

10.2.1.2 Последовательность проведения испытания

Последовательность проведения испытания возможности демодуляции радиочастотной метки:

3) генератор сигналов должен быть установлен со всеми параметрами, определенными в таблице 51, и с первоначальными параметрами, определенными в таблице 52 для переменных параметров испытания;

4) команда Short Manchester ACTIVATION, следующая за командой QUERY, должна передаваться непрерывно, следуя в непрерывном радиосигнале;

5) ожидают, пока анализатор сигналов не сработает, и, если он не сработает в течение 1 с, заканчивают испытание;

6) повторяют этапы 3) - 5) для всех вариантов испытаний, указанных в таблице 52.

Таблица 51

Параметры испытаний для определения способности

радиочастотной метки к демодуляции

Испытание: способность радиочастотной метки к демодуляции
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: переменная величина			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных (Kbps): 8	Тактовая частота линии связи обратного рассеяния BLF: 160 кГц

Таблица 52

Варианты испытаний для определения способности

радиочастотной метки к демодуляции

	Частота, МГц	Тип модуляции
1	866	DSB-ASK
2	915	DSB-ASK
3	953	DSB-ASK

a) Примечание - Частота испытаний 953 МГц может быть пропущена в случае отсутствия мирового региона с требованиями к частотам свыше 930 МГц и не будут использованы радиочастотные метки на частоте свыше 930 МГц.

10.2.1.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется для любого пункта, если анализатор сигналов запущен, это означает, что радиочастотная метка работает на частоте и модуляции испытания.

10.2.2. Допустимые отклонения и изменения тактовой частоты линии связи радиочастотной метки

10.2.2.1 Цель испытания

Цель испытания - проверить, может ли радиочастотная метка обратно рассеять ее ответ с варьирующейся тактовой частотой линии связи от 40 до 640 кГц с допустимым отклонением +/- 2,0%, как определено в ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.2.2.2 Последовательность проведения измерений

Последовательность проведения измерений допустимых отклонений и изменений тактовой частоты линии связи радиочастотной метки:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 53, и с первоначальными параметрами, определенными в таблице 54 для переменных параметров испытания;

5) ожидают, пока не будет запущен анализатор сигналов, принимающий мощность обратного рассеяния демодулированного ответа радиочастотной метки во времени;

6) измеряют тактовую частоту линии связи радиочастотной метки демодулированной передачи данных для каждого символа и определяют минимальное и максимальное значения;

7) повторяют этапы 3) - 5) для всех вариантов испытаний, указанных в таблице 54.

Таблица 53

Параметры испытания допустимых отклонений тактовой частоты

линии связи радиочастотной метки

Испытание: допустимые отклонения тактовой частоты линии связи радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота (МГц): переменная величина
Тип модуляции: DSB-ASK: переменное значение			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query
Параметры	Число периодов на символ M: 8	Trext: 1		Trext: 0
параметры	Скорость передачи данных (Kbps): переменные величины	Тактовая частота линии связи обратного рассеяния BLF: переменная величина

Таблица 54

Варианты испытания допустимых отклонений тактовой частоты

линии связи радиочастотной метки

	Частота, МГц	Скорость передачи данных (Kbps)	Тактовая частота линии связи обратного рассеяния BLF, кГц
1	866	128	640
2		32	320
3		8	40
4	915	128	640
5		32	320
6		8	40
7	953	128	640
8		32	320
9		8	40

10.2.2.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется для любого пункта, когда тактовая частота линии связи радиочастотной метки соответствует допустимым значениям, определенным в ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.2.3. Синхронизация линий связи по времени радиочастотной метки T1

10.2.3.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли радиочастотная метка параметру синхронизации линий связи по времени T1, которое определяется как интервал времени между окончанием передачи устройства опроса и началом передачи ответа радиочастотной метки.

10.2.3.2 Последовательность проведения измерений

Последовательность измерения параметра синхронизации линий связи по времени радиочастотной метки T1:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 55, и с первоначальными параметрами, определенными в таблице 56 для переменных параметров испытания;

4) команда Short Manchester ACTIVATION с последующей командой QUERY должна передаваться поочередно с непрерывным радиосигналом;

6) измеряют параметр синхронизации линий связи по времени радиочастотной метки T1, равный времени между последним фронтом последнего бита передачи устройства опроса и первым фронтом ответа радиочастотной метки;

7) повторяют этапы 3) - 6) для всех вариантов испытаний, указанных в таблице 56.

Таблица 55

Параметры испытания синхронизации линий связи по времени

радиочастотной метки T1

Испытание: синхронизация линий связи по времени радиочастотной метки T1
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных (Kbps): переменная величина	Тактовая частота линии связи обратного рассеяния BLF: переменная величина

Таблица 56

Варианты испытания синхронизации линий связи по времени

радиочастотной метки T1

	Частота, МГц	Скорость передачи данных (Kbps)	Тактовая частота линии связи обратного рассеяния BLF, кГц
1	866	128	640
2		32	320
3		8	40
4	915	128	640
5		32	320
6		8	40
7	953	128	640
8		32	320
9		8	40

Примечание - Частота испытаний 953 МГц может быть пропущена в случае отсутствия мирового региона с требованиями к частотам свыше 930 МГц, и не будут использованы радиочастотные метки на частоте свыше 930 МГц.

10.2.3.3 Протокол испытания

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется для любого пункта, если измеренный параметр синхронизации линий связи по времени радиочастотной метки T1 лежит в диапазоне, определенном в ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.2.4. Синхронизация линий связи по времени радиочастотной метки T2

10.2.4.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли радиочастотная метка параметру синхронизации линий связи по времени T2. Испытуемая радиочастотная метка не должна начинать обратное рассеяние ее уникального идентификатора (UII) до истечения минимального времени T2, определенного в ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.2.4.2 Последовательность проведения измерений (состояние reply)

Последовательность проведения измерения параметра синхронизации линий связи по времени радиочастотной метки T2:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 57, и с первоначальными параметрами, определенными в таблице 59 для переменных параметров испытания;

4) команда Short Manchester ACTIVATION с последующей командой QUERY, должна передаваться поочередно с непрерывным радиосигналом;

6) должен быть установлен анализатор сигналов в режим отправки команды ACK, он должен передавать число RN16 сигналом обратного рассеяния. Команда должна быть отправлена немедленно до истечения минимального времени T2;

7) повторяют этапы 3) - 5) для случаев:

i) радиочастотная метка отправляет ответ на команду устройства опроса DOES, передаваемую на 0,25Tbit,

ii) радиочастотная метка отправляет ответ на команду устройства опроса DOES, передаваемую на 4Tbit,

iii) радиочастотная метка отправляет ответ на команду устройства опроса DOES, передаваемую на 8Tbit;

8) повторяют этапы 3) - 7) для всех вариантов испытаний, указанных в таблице 59.

Таблица 57

Параметры испытания синхронизации линий связи по времени

радиочастотной метки T2

Испытание: синхронизация линий связи по времени радиочастотной метки T2
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query + ACK
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных (Kbps): переменная величина	Тактовая частота линии связи обратного рассеяния BLF: переменная величина

10.2.4.3 Последовательность проведения измерений (состояние acknowledge)

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 58, и с первоначальными параметрами, определенными в таблице 59 для переменных параметров испытания;

4) команда QUERY должна передаваться поочередно с непрерывным радиосигналом;

5) должен быть установлен анализатор сигналов в режим отправки команды ACK, он должен передавать число RN16 сигналом обратного рассеяния. Команда должна быть отправлена после времени T2, равного 10Tpri;

6) ожидают, пока не будет запущен анализатор сигналов, принимающий мощность обратного рассеяния демодулированного ответа радиочастотной метки во времени;

7) должен быть установлен анализатор сигналов в режим отправки команды REQ_RN с предварительно отправленным обратным сигналом RN16. Команда должна быть отправлена немедленно до истечения минимального времени T2;

8) повторяют этапы 3) - 7) для случаев:

i) радиочастотная метка отправляет ответ на команду устройства опроса DOES, передаваемую на 0,25Tbit,

ii) радиочастотная метка отправляет ответ на команду устройства опроса DOES, передаваемую на 4Tbit,

iii) радиочастотная метка отправляет ответ на команду устройства опроса DOES, передаваемую на 8Tbit;

9) повторяют этапы 3) - 8) для всех вариантов испытаний, указанных в таблице 59.

Таблица 58

Параметры испытания синхронизации линий связи по времени

радиочастотной метки T2

Испытание: синхронизация линий связи радиочастотной метки T2
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Query, ACK, Req_RN
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных (Kbps): переменная величина	Тактовая частота линии связи обратного рассеяния BLF: переменная величина

Таблица 59

Варианты испытания параметра синхронизации линий связи

по времени радиочастотной метки T2

	Частота, МГц	Скорость передачи данных (Kbps)	Тактовая частота линии связи обратного рассеяния BLF, кГц
1	866	128	640
2		32	320
3		8	40
4	915	128	640
5		32	320
6		8	40
7	953	128	640
8		32	320
9		8	40

10.2.4.4 Протокол испытаний

10.2.5. Максимальное время активации радиочастотной метки T_A

10.2.5.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли радиочастотная метка максимальному

параметру активации T_A, который определяется как время от последнего бита команды активации до полного получения первого бита заголовка обычной команды.

10.2.5.2 Последовательность проведения измерений

Последовательность проведения измерения временного параметра радиочастотной метки T_A:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 60, и с первоначальными параметрами, определенными в таблице 61 для переменных параметров испытания;

6) измеряют параметр синхронизации линий связи по времени радиочастотной метки T_A, равный времени между последним фронтом последнего бита команды активации устройства опроса и первым фронтом первого бита заголовка обычной команды. Измеренное значение - самое короткое время T_A, за которое радиочастотная метка успешно отправляет ответ;

7) повторяют этапы 3) - 5) для всех вариантов испытаний, указанных в таблице 61.

Таблица 60

Параметры испытания синхронизации линий связи по времени

радиочастотной метки T_A

Испытание: синхронизация линий связи радиочастотной метки T_A
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных (Kbps): переменная величина	Тактовая частота линии связи обратного рассеяния BLF: переменная величина

Таблица 61

Варианты испытания параметра синхронизации линий связи

по времени радиочастотной метки T_A

	Скорость передачи данных (Kbps)	Тактовая частота линии связи обратного рассеяния BLF, кГц
1	128	640
2	64	320
3	32	240
4	16	160
5	8	120

10.2.5.3 Протокол испытаний

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется для любого пункта, если измеренный параметр синхронизации линий связи по времени T_A лежит в диапазоне, определенном в ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

10.2.6. Таймер состояния stateful hibernate радиочастотной метки

10.2.6.1 Цель испытания

Цель испытания - проверить, удовлетворяет ли радиочастотная метка требованиям точности в отношении таймера состояния энергосберегающего режима работы, во время которого устройство может не использоваться (stateful hibernate), который определяется как время от последнего бита ответа радиочастотной метки после команды Next до окончания времени таймера hibernate.

10.2.6.2 Последовательность проведения измерений

Последовательность проведения измерений

параметра радиочастотной метки таймера hibernate:

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 62, и с первоначальными параметрами, определенными в таблице 63 для переменных параметров испытания;

4) команда Long Manchester ACTIVATION с выбранной функцией session locking и таймером hibernate, установленным на 1 с, и следующая за ней команда QUERY должны передаваться поочередно с непрерывным радиосигналом;

6) измеряют время таймера состояния hibernate радиочастотной метки от последнего фронта последнего бита ответа радиочастотной метки после команды Next до первого фронта первого последующего ответа радиочастотной метки на команду Query;

7) повторяют этапы 3) - 5) для всех вариантов испытаний, указанных в таблице 63.

Таблица 62

Параметры испытания таймера состояния stateful hibernate

радиочастотной метки

Испытание: синхронизация линий связи радиочастотной метки T_A
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: Максимальная разрешенная мощность			Частота, МГц: переменная величина
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команда: Activation + Query + ACK + Next
Параметры	Число периодов на символ M: 8	Trext: 1	Trext: 0
параметры	Скорость передачи данных (Kbps): 32 Kbps	Тактовая частота линии связи обратного рассеяния BLF: 160 кГц

Таблица 63

Варианты испытания таймера состояния stateful hibernate

радиочастотной метки

	Сессия	Пауза состояния hibernate, с
1	S0	1
2		8
3	S1	1
4		8
5	S2	1
6		8
7	S3	1
8		8

10.2.6.3 Протокол испытания

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется для любого пункта, если точность измеренного состояния таймера stateful hibernate находится в диапазоне, определенном в ИСО/МЭК 18000-6 (подраздел 11.5) <1>.

--------------------------------

<1> Следует использовать ссылку на 7.5 ИСО/МЭК 18000-63.

11. Испытания на соответствие параметрам ИСО/МЭК 18000-6 поддержки функций датчика

11.1. Функциональные испытания радиочастотной метки

Два класса датчиков поддерживают ИСО/МЭК 18000-6, простой датчик (SS) и полнофункциональный датчик (FS).

11.1.1. Испытание простого датчика

11.1.1.1 Цель испытания

Цель испытания - проверить, поддерживает ли радиочастотная метка DUT функциональность простого датчика (SS) в соответствии с ИСО/МЭК 18000-6 (раздел 12) <2>.

--------------------------------

<2> Следует использовать ссылку на раздел 8 ИСО/МЭК 18000-63.

11.1.1.2 Последовательность проведения измерений

Последовательность проведения измерений при испытании простого датчика (SS):

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 64;

4) команды QUERY + ACK [RN16] должны передаваться поочередно с непрерывным радиосигналом;

5) ожидают, пока не будет запущен анализатор сигналов, принимающий мощность обратного рассеяния демодулированного ответа радиочастотной метки во времени (UII + SSD).

Таблица 64

Параметры испытания простого датчика

Испытание: время сохранности полупассивной радиочастотной метки
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота, МГц: 866 или 915, или 953
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команды
Параметры Query	Коэффициент деления DR: 8	Число периодов на символ M: 1
параметры	Опорный интервал времени Tari, мкс: 25	Длительность импульса PW, мкс: 12,5	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 62,5	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: 100

11.1.1.3 Протокол испытания

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется, когда радиочастотная метка DUT отвечает на команду ACK, полностью выполняя все требования, указанные в таблице 65 в соответствии с ИСО/МЭК 18000-6 (раздел 11) <1> (поддержка датчика).

--------------------------------

<1> Следует использовать ссылку на раздел 8 ИСО/МЭК 18000-63.

Таблица 65

Условия прохождения испытания простого датчика (SS)

1	XPC_W1 бит 215h должен быть установлен на 1 для указания наличия простого датчика
2	32 бита данных простого датчика (SSD) должны быть добавлены к идентификатору UII радиочастотной метки согласно ИСО/МЭК 18000-6 [раздел 11 (таблица 267) <2>
3	32 бита данных простого датчика (SSD) должны быть определены в 24753 и ИСО/МЭК 18000-6 (приложение U) <3>
4	пять наиболее значащих бита Paek tPC должны указывать длину UII + SSD

--------------------------------

<2> Следует использовать ссылку на раздел 7, таблица 83 ИСО/МЭК 18000-63.

<3> Следует использовать ссылку на приложение N ИСО/МЭК 18000-63.

11.1.2. Испытание полнофункционального датчика

11.1.2.1 Цель испытания

Цель испытания - проверить, поддерживает ли радиочастотная метка DUT функциональность полнофункционального датчика (FS) в соответствии с ИСО/МЭК 18000-6 (раздел 12) <4>.

--------------------------------

<4> Следует использовать ссылку на раздел 8 ИСО/МЭК 18000-63.

11.1.2.2 Последовательность проведения измерений

Последовательность проведения измерений при испытании полнофункционального датчика (FS):

2) должен быть установлен анализатор сигналов в режим измерения мощности во времени;

3) должен быть установлен генератор сигналов со всеми параметрами, определенными в таблице 66;

4) команда READ (Банк памяти: 102) должна передаваться поочередно с непрерывным сигналом;

5) ожидают, пока не будет запущен анализатор сигналов, принимающий мощность обратного рассеяния демодулированного ответа радиочастотной метки во времени (TID).

Таблица 66

Параметры испытания полнофункционального датчика

Испытание: полнофункциональный датчик
РАДИОЧАСТОТНЫЕ ПАРАМЕТРЫ
Мощность ЭИИМ, дБм: максимальная разрешенная мощность			Частота (МГц): 866 или 915, или 953
Тип модуляции: DSB-ASK			Индекс модуляции: 90%
ПАРАМЕТРЫ ПРОТОКОЛА
Команды
Параметры READ	MenBank: 10₂(TID)	Указатель начального адреса WordPtr: 20h
параметры	Опорный интервал времени Tari, мкс: 25	Длительность импульса PW, мкс: 12,5	Символ калибровки линии связи "устройство опроса - радиочастотная метка" RTcal, мкс: 62,5	Символ калибровки линии связи "радиочастотная метка - устройство опроса" TRcal, мкс: 100

11.1.2.3 Протокол испытания

Протокол испытаний должен содержать для каждого варианта испытаний все параметры связи и заключение по испытанию "соответствует/не соответствует". Условие "соответствует" выполняется, когда ответ радиочастотной метки DUT на команду READ полностью выполняет все требования, указанные в таблице 67 в соответствии с ИСО/МЭК 18000-6 (раздел 12) <1> (поддержка датчика).

--------------------------------

<1> Следует использовать ссылку на раздел 8 ИСО/МЭК 18000-63.

Таблица 67

Условия прохождения испытания полнофункционального датчика

1	XPC_W1 бит 216h должен быть установлен на 1 для указания наличия полнофункционального датчика
2	Адрес SAM должен храниться в памяти TID согласно ИСО/МЭК 18000-6 [раздел 11 (таблица 268)] <2>
3	Радиочастотная метка должна предоставить 32-битовое значение адреса SAM для адреса начального слова датчика Addres Map
4	Радиочастотная метка должна иметь адрес SAM /= 0

--------------------------------

<2> Следует использовать ссылку на раздел 7 таблица 84 ИСО/МЭК 18000-63.

Приложение A

(справочное)

ИСПЫТАТЕЛЬНАЯ ИЗМЕРИТЕЛЬНАЯ ПЛОЩАДКА

A.1 Испытательные площадки и общие схемы для измерений, включающих использование излучаемых полей

Настоящее приложение описывает три обычно доступных испытательных площадки: безэховую камеру, безэховую камеру с проводящей плоскостью основания и открытую испытательной площадку (OATS - Open Area Test Site), которые могут использоваться для испытаний с излучениями. Эти испытательные площадки обычно упоминаются как площадки для испытания свободного поля. И абсолютные, и относительные измерения могут быть выполнены на этих площадках. Камера должна быть аттестована для выполнения абсолютных измерений.

Примечание - Чтобы гарантировать воспроизводимость испытаний с излучениями, для измерений должны использоваться только испытательные площадки в соответствии с настоящим документом.

A.1.1 Безэховая камера

Безэховая камера - корпус, обычно экранируемый, чьи внутренние стены, пол и потолок покрываются радиопоглощающим материалом обычно пирамидального типа из пеноуретана. В камере обычно помещаются крепление антенны в одном конце и поворотный стол в другом. Типичная безэховая камера показана на рисунке A.1.

Рисунок A.1 - Типичная безэховая камера

Экранирование камеры и радиопоглощающий материал совместно обеспечивают контролируемую среду для испытания. Этот тип испытательной камеры имитирует условия свободного пространства.

Экранирование обеспечивает испытательное пространство с уменьшенными уровнями интерференции от окружающих сигналов и других внешних воздействий, в то время как радиопоглощающий материал минимизирует нежелательные отражения от стен и потолка, которые могут влиять на измерения. Практически относительно легко обеспечить высокие уровни экранирования (от 80 до 140 дБ) окружающего интерференционного воздействия, делая интерференцию от окружающей среды незначительной.

Поворотный стол способен вращаться на 360° в горизонтальной плоскости, и это используется, чтобы поддерживать опытный образец на подходящей высоте (например, 1 м) над плоскостью земли. Камера должна быть достаточно большой, чтобы позволить проводить измерения на расстоянии, по крайней мере, 3 м или

, если не больше (см. A.2.5). Расстояние, используемое в фактических измерениях, должно быть занесено в протокол испытаний.

У безэховой камеры обычно есть несколько преимуществ перед другими средствами испытаний: минимальное воздействие окружающей среды, минимальные отражения от пола, потолка и стен и независимость от погоды. Однако есть некоторые недостатки: ограниченное расстояние для измерений и ограничение по использованию более низкой частоты из-за размера пирамидальных поглотителей. Улучшить низкочастотные характеристики можно, используя структуру из комбинации ферритовых мозаик и уретановой поглощающей пены.

Все типы испытания излучения, чувствительности и невосприимчивости могут быть выполнены в пределах безэховой камеры без ограничения.

A.1.2 Безэховая камера с проводящей плоскостью основания

Безэховая камера с проводящей плоскостью основания - корпус, обычно экранируемый, где внутренние стены и потолок покрываются радиопоглощающим материалом, обычно пирамидального типа из уретановой пены. Пол, который является металлическим, не покрывается радиопоглощающим материалом, а является поверхностью основания. В камере обычно помещаются крепление антенны в одном конце и поворотный стол в другом. Типичная безэховая камера с проводящей плоскостью основания показана на рисунке A.2.

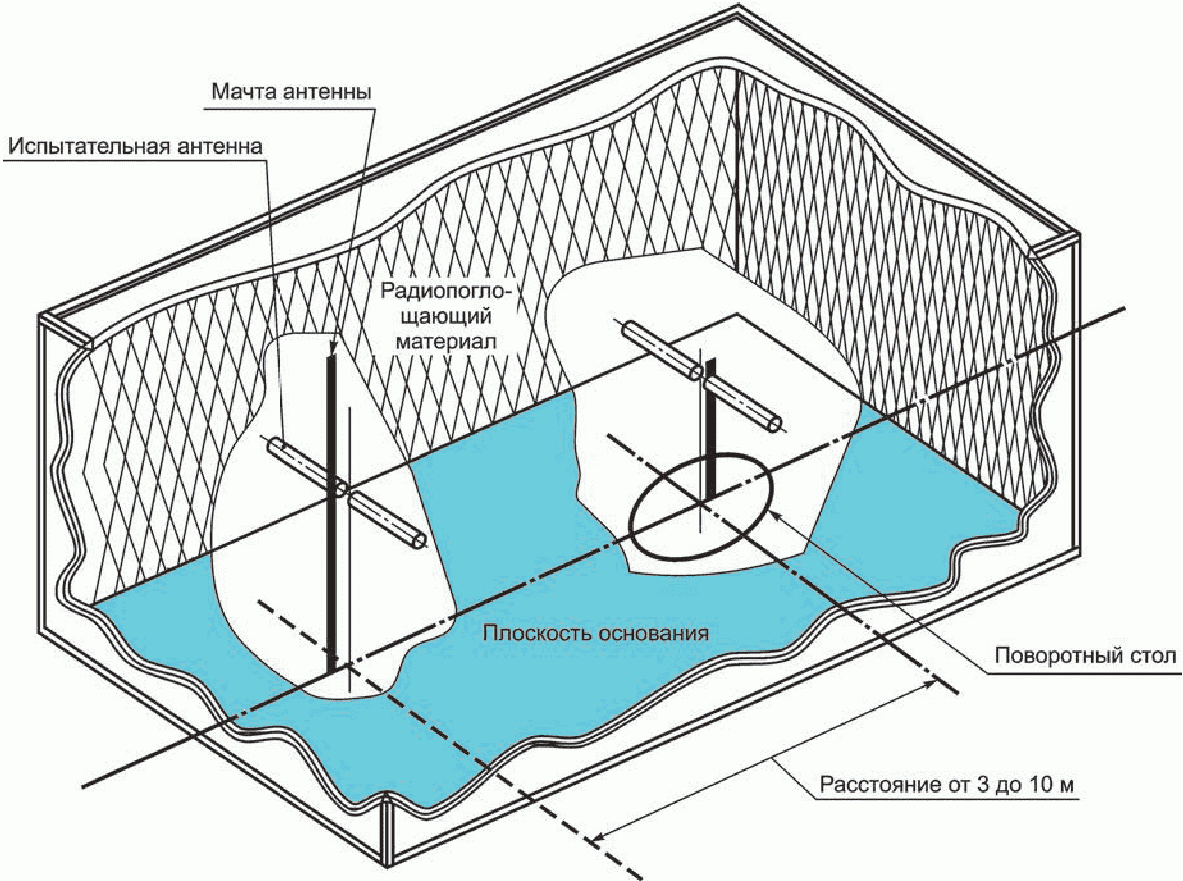

Рисунок A.2 - Типичная безэховая камера с проводящей

плоскостью основания

Тип испытательной камеры является моделью идеальной открытой испытательной площадки (OATS), главная характеристика которой - отлично проводящая плоскость основания бесконечной протяженности.

В камере проводящая плоскость основания создает требуемый отраженный сигнал таким образом, что сигнал, полученный антенной, является суммой двух сигналов - прямого и отраженного. Это создает уникальный уровень принятого сигнала для каждой высоты над плоскостью основания передающей и приемной антенн.

Мачта антенны позволяет изменять высоту размещения антенны (от 1 до 4 м) так, что позиция испытательной антенны может быть оптимизирована для получения максимальной связи сигнала между антеннами или между DUT и испытательной антенной.

Поворотный стол способен вращаться на 360° в горизонтальной плоскости. DUT устанавливается на установленной высоте, обычно 1,5 м над плоскостью основания. Камера должна быть достаточно большой, чтобы позволить проводить измерения на расстоянии, по крайней мере, 3 или

, если не больше (см. A.2.4). Расстояние, используемое в фактических измерениях, должно быть занесено в протокол испытаний.

Испытание излучения включает, во-первых, "достижение максимума" мощности от DUT путем повышения и понижения уровня размещения антенны на мачте (для получения максимальной интерференции прямых и отраженных сигналов от DUT) и затем вращением поворотного стола для получения "пика" в плоскости азимута. Для этой высоты испытательной антенны на мачте регистрируется амплитуда полученного сигнала. Во-вторых, DUT заменяется антенной (расположенной на уровне DUT или в центре объема), которая соединяется с генератором сигналов. Сигнал снова "достигает максимума", а выходной сигнал генератора настраивают до уровня, зарегистрированного на первом этапе, и снова измеряется на приемном устройстве.

Испытание чувствительности приемника с проводящей плоскостью основания также включает "достижение максимума" напряженности поля путем повышения и понижения уровня размещения испытательной антенны на мачте для получения максимальной интерференции прямого и отраженного сигналов, на этот раз используя измерительную антенну, размещенную во время испытания на уровне DUT или в центре объема. Так будет установлен фактор преобразования (трансформации). Испытательная антенна остается на той же самой высоте для второго этапа, во время которого измерительная антенна заменяется DUT. Амплитуда переданного сигнала уменьшается, чтобы определить уровень напряженности поля, при котором получен ответ от DUT.

A.1.3 Открытая испытательная площадка (OATS)

На открытой испытательной площадке расположены поворотный стол в одном конце и мачта антенны с регулировкой по высоте в другом конце, находящаяся над плоскостью основания, которое в идеальном случае имеет проводимость в бесконечной степени. На практике хорошая проводимость может быть достигнута, если размер плоскости основания ограничен. Типичная открытая испытательная площадка показана на рисунке A.3.

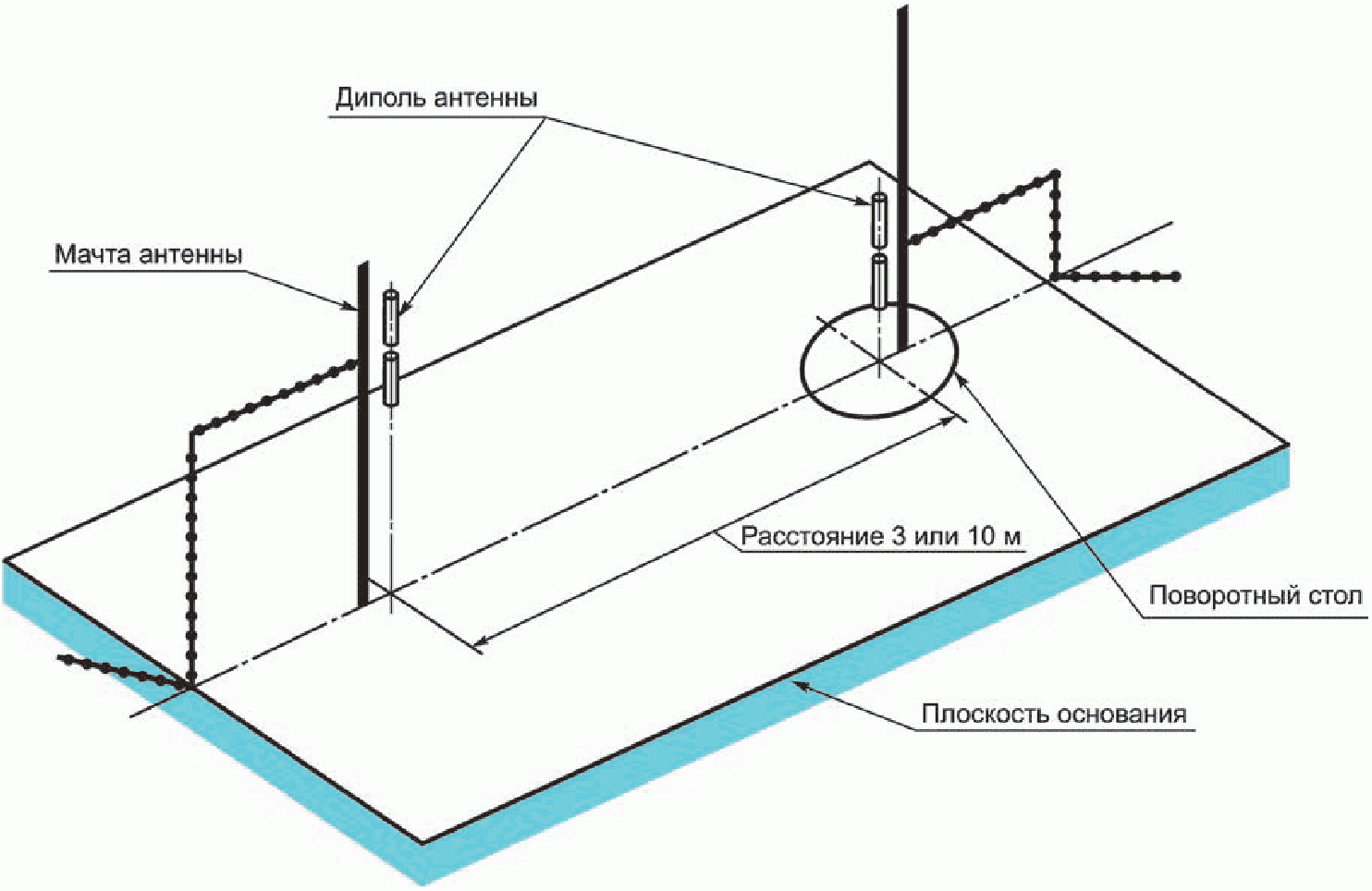

Рисунок A.3 - Типичная открытая испытательная площадка

Плоскость основания создает требуемое отражение так, что сигнал, полученный приемной антенной, является суммой сигналов, полученных от прямого и отраженного путей следования передачи информации. Фазирование этих двух сигналов создает уникальный уровень для каждой высоты передающей и приемной антенн над поверхностью основания камеры.

Характеристика относительного положения антенн, поворотного стола, измерительного расстояния и других расположений та же, что и для безэховой камеры с проводящей плоскостью основания. При измерении излучений на открытой испытательной площадке используется тот же способ, что и для безэховой камеры с проводящей плоскостью основания.

Типичное размещение для проведения измерений, характерное для открытых испытательных площадок, представлено на рисунке A.4.

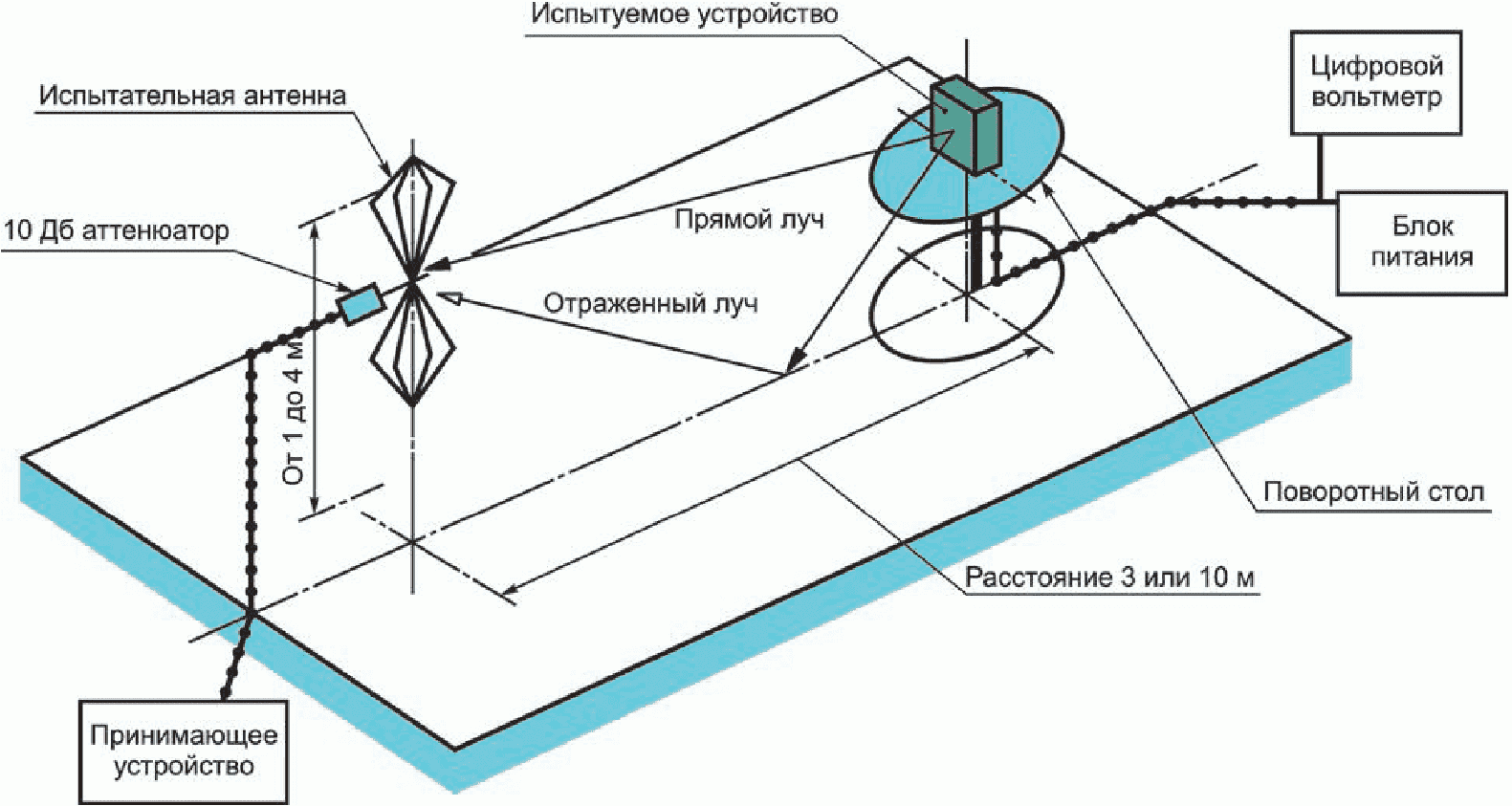

Рисунок A.4 - Измерительная установка на испытательной

площадки с проводящим основанием (Установка открытой

испытательной площадки для испытания на паразитное

излучение)

A.1.4 Испытательная антенна

Испытательная антенна всегда используется в методах испытания излучений. В испытаниях излучений (погрешность частоты, эффективная излучаемая мощность, паразитные излучения и установленная мощность канала) испытательная антенна используется для обнаружения поля от DUT на первом этапе измерений и от замещающей антенны на других этапах. Когда испытательная площадка используется для измерения характеристик приемника (то есть чувствительности и различных параметров помехозащищенности), антенна используется как передающая.

Испытательная антенна должна быть смонтирована на поддерживающей основе, позволяющей использовать антенны с горизонтальной или вертикальной поляризацией, которая должна дополнительно позволять изменять высоту центра антенны над основанием в указанном диапазоне (обычно 1 - 4 м) в безэховых камерах и на открытых испытательных площадках.

В диапазоне частот от 30 до 1000 МГц обычно рекомендуются дипольные антенны (спроектированные в соответствии с ANSI C63.5). Для частот не ниже 80 МГц у диполей должна быть своя длина вибраторов для получения резонанса на частоте испытания. Ниже 80 МГц рекомендуются сокращенные длины вибраторов. Для испытания на паразитное излучение может использоваться комбинация биконических и логопериодических дипольных антенн, чтобы покрыть полосу от 30 до 1000 МГц. Для частот свыше 1000 МГц рекомендуется рупорная антенна, хотя могут использоваться и логопериодические антенны

Примечание - Коэффициент усиления рупорной антенны обычно выражается относительно изотропного излучателя.

A.1.5 Замещающая антенна

Замещающая антенна используется, чтобы заменить DUT для испытаний, в которых измеряются параметры передачи данных (погрешность частоты, эффективная излучаемая мощность, паразитные излучения и установленная мощность канала). Для измерений в диапазоне частот от 30 до 1 000 МГц замещающая антенна должна быть дипольной (сконструированная согласно ANSI C63.5). На частотах не ниже 80 МГц для диполей нужно подобрать длину вибраторов для достижения резонанса на частоте испытания. Ниже 80 МГц рекомендуются сокращенные длины вибраторов диполей. Для измерений на частотах свыше 1000 МГц рекомендуется рупорная антенна. Центр этой антенны должен совпадать или с фазовым центром или с геометрическим центром объема площадки.

A.1.6 Измерительная антенна

Измерительная антенна используется в испытаниях с DUT, в которых должен быть измерен параметр принимаемого сигнала (чувствительность и различные испытания на защищенность). Цель испытания - измерить напряженность электрического поля вблизи DUT. Для измерений в диапазоне частот от 30 до 1000 МГц измерительная антенна должна быть дипольной (сконструированной согласно ANSI C63.5). На частотах не ниже 80 МГц для диполей нужно подобрать длину вибраторов для достижения резонанса на частоте испытания. Ниже 80 МГц рекомендуются сокращенные длины вибраторов. Для измерений на частотах свыше 1000 МГц рекомендуется рупорная антенна. Центр этой антенны должен совпадать или с фазовым центром или с геометрическим центром объема площадки.

A.1.7 Полосковое согласующее устройство

A.1.7.1 Общие сведения

Полосковое согласующее устройство - радиочастотное устройство связи встроенной антенны с 50-омным радиочастотным входом/выходом. Это позволяет выполнять измерения излучений не на открытом воздухе испытательной площадки, но в ограниченном частотном диапазоне. Могут быть выполнены абсолютные или относительные измерения. Абсолютные измерения требуют калибровки полоскового согласующего устройства.

A.1.7.2 Описание

Полосковое согласующее устройство делается из трех проводящих слоев, являющихся частью линии передачи, которая позволяет размещать испытуемое оборудование в пределах известного электрического поля. Они должны быть достаточно твердыми, чтобы поддерживать оборудование во время испытания.

Два примера характеристик полоскового согласующего устройства приведены ниже:

	МЭК 489-3 приложение J		FTZ No512 TB 9
Используемый диапазон частот, МГц		от 1 до 200	от 0,1 до 400
Предельные размеры оборудования (включая антенну), мм:	длина	200	1200
	ширина	200	1200
	высота	250	400

A.1.7.3 Калибровка

Цель калибровки - установить соотношение между напряжением с генератора сигналов и напряженностью поля на любой частоте в определяемой испытуемой области в полосковой линии.

A.1.7.4 Режим использования

Полосковое согласующее устройство может использоваться для всех измерений излучения в пределах его калиброванного частотного диапазона.

Метод измерения - тот же метод, использующий открытую испытательную площадку, с последующим изменением. Входной разъем полоскового согласующего устройства используется вместо испытательной антенны.

A.2 Руководство по использованию излучающих испытательных площадок

Настоящий раздел описывает процедуры размещения испытательного оборудования и поверку, которая должна быть выполнена, прежде чем выполняется любое из испытаний, связанных с излучением. Эти схемы характерны для всех типов испытательных площадок, описанных в настоящем приложении.

A.2.1 Проверка испытательной площадки

Никакое испытание не должно выполняться на испытательной площадке, которая не обладает действующим сертификатом о поверке. Процедуры поверки по различным типам испытательных площадок, приведенным в настоящем приложении (безэховая камера, безэховая камера с проводящим основанием и открытая испытательная площадка), даются в ТО ЕИТС 102 273, части 2, 3 и 4.

A.2.2 Подготовка DUT

Производитель должен предоставить информацию о DUT - диапазон рабочих частот, поляризацию, напряжение питания и контактные данные. Дополнительная информация для определенного типа DUT должна включать в себя следующие данные - уровень несущей, селективность канала, доступность различных рабочих режимов (например, высокие и низкие режимы излучения), непрерывный режим работы или максимальный коэффициент заполнения испытания (например, работа в течение 1 мин при 4 мин перерыва).

Когда необходимо, должен использоваться монтажный кронштейн минимального размера для монтажа DUT на поворотном столе. Монтажный кронштейн (скоба) должен быть сделан из материала низкой проводимости, с низкой относительной диэлектрической константой (меньше, чем 1,5), такого как вспененный полистирол, пробковое дерево и т.п.

A.2.3 Электропитание DUT

Все испытания должны быть выполнены с использованием электропитания всегда, когда это возможно, включая испытания устройств, сконструированных с встроенной батареей. Во всех случаях шнур питания должен быть подключен к разъему питания DUT (и контролироваться с цифровым вольтметром), но батарея должна оставаться электрически изолированной от остальной части оборудования, по возможности размещая изолирующую ленту поверх ее контактов.

Присутствие кабелей питания может, однако, влиять на измеренные свойства DUT. По этой причине они должны быть "прозрачными" настолько, насколько это предусматривает испытание. Это может быть достигнуто путем выбора положения кабелей, направляя их от DUT вниз к плоскости основания или ближайшей стены самыми короткими путями. Должны быть предприняты предосторожности, чтобы минимизировать воздействие на них (например, провода могут быть скручены вместе, нагружены ферритовыми цепочками при интервале 0,15 м или нагружены иначе).

A.2.4 Диапазон длин

Диапазон длин должен соответствовать всем типам средств испытания, чтобы быть пригодным для проведения испытаний в дальнем поле DUT, то есть это расстояние должно быть не менее:

где d₁ - самый большой размер DUT или диполя после замещения, м;

d₂ - самый большой размер испытательной антенны, м;

- длина волны, на которой проводится испытание, м.

Нужно отметить, что в замещающей части этого измерения, когда диполи испытательной и замещающей антенн составляют половину длины волны: минимальный диапазон длин для полевых испытаний должен составлять

В протоколе испытаний нужно отметить, когда любое из этих условий не соблюдается, чтобы дополнительная неопределенность измерений могла бы быть включена в результаты.

Примечание 1 - Для полностью безэховой камеры никакая часть объема испытуемого устройства при любом угле вращения поворотного стола и номинальной частоте испытания не должна находиться вне "зоны молчания" камеры.

Примечание 2 - "Зона молчания" является объемом в пределах безэховой камеры (без плоскости основания), в котором указанные свойства или подтверждены испытанием, или гарантированы разработчиком/изготовителем. Обычно указанное свойство - это коэффициент отражения поглощающих панелей или непосредственно связанного параметра (например, однородность сигнала по амплитуде и фазе). Нужно отметить, однако, что уровни определения границ "зоны молчания" имеют тенденцию изменяться.

Примечание 3 - Для безэховой камеры с проводящей плоскостью основания должна быть доступна возможность изменения высоты от 1 до 4 м, при этом никакая часть испытательной антенны не должна быть ближе 1 м от поглощающих панелей. Для обоих типов безэховых камер коэффициент отражения поглощающих панелей не должен быть ниже чем минус 5 дБ.

Примечание 4 - Для безэховой камеры с проводящей плоскостью основания и для открытой испытательной площадки никакая часть любой антенны не должна находиться ближе 0,25 м от плоскости основания в любое время проведения испытания. Когда любое из этих условий нельзя соблюсти, измерения не должны выполняться.

A.2.5 Подготовка места

Кабели на обоих концах испытательной площадки должны быть направлены горизонтально от области испытания на расстояние минимум 2 м (до тех пор, пока не достигнута задняя стенка для обоих типов безэховой камеры), а затем кабель разрешено опустить вертикально и вывести или через плоскость основания, или через соответствующий экран к испытательному оборудованию. Должны быть предприняты меры предосторожности для минимизации нагрузки на кабели (например, при оснащении ферритовыми ячейками или другой нагрузкой). Кабели, их маршрутизация и оснащение должны быть идентифицированы до выполнения аттестации.

Примечание - Для испытательных площадок с отражающим основанием (то есть безэховой камеры с проводящим основанием и открытой испытательной площадки), которые оснащены антенной с кабельным барабаном и мачтой, требование протяженности горизонтальной части кабеля от области испытания на расстояние минимум 2 м может быть невыполнимым.

Данные о калибровки для всех элементов испытательного оборудования должны быть доступными и допустимыми. Для проведения испытания замещающая и измерительная антенны должны иметь данные, включая коэффициент усиления относительно изотропного излучателя [или КПД антенны] на частоте испытания. Кроме того, должен быть известен коэффициент стоячей волны по напряжению (КСВН) замещающей и измерительной антенн.

Данные о калибровке для всех кабелей и аттенюаторов должны включать в себя ослабление (затухание) и КСВН во всем частотном диапазоне испытания. Все КСВН и ослабления должны быть записаны в журнале учета результатов для определенного испытания.

Если требуются исправления коэффициентов/таблиц, они должны быть сделаны сразу.

Для всех элементов испытательного оборудования максимальные ошибки, которые они показывают, должны быть известны наряду с видом распределения ошибок, например:

- затухание (потери) в кабеле: +/- 0,5 дБ с прямоугольным распределением;

- измерительный приемник: 1,0 дБ (стандартное отклонение) точность измерения уровня сигнала с Гауссовым распределением ошибок.

В начале измерений системные проверки должны быть осуществлены для элементов испытательного оборудования, используемого при испытании.

A.3 Связь сигналов

A.3.1 Общие сведения

Присутствие объектов в излучаемом поле может вызвать возмущение (неоднородность) этого поля и привести к дополнительной неопределенности измерений. Эти неоднородности могут быть минимизированы при использовании подходящих методов связи, предлагаемой изолированности сигнала и минимальной неоднородности поля (например, при использовании оптической и акустической связи).

A.3.2 Информационные сигналы

Изолированность может быть обеспечена при использовании оптических, ультразвуковых или инфракрасных способов связи. Возмущение поля может быть минимизировано при использовании подходящего оптического соединения. Для ультразвуковых или инфракрасных соединений требуются возможные меры для минимизации окружающего шума.

A.4 Стандартное размещение при испытании

Стандартное размещение на всех испытательных площадках, за исключением полоскового согласующего устройства, для оборудования, которое не предназначается для ношения на человеке, включая руку, будет осуществляться на непроводящей стойке высотой 1,5 м, способной к вращению по вертикальной оси. Стандартное размещение оборудования должно быть следующим:

a) для оборудования со встроенной антенной, оно должно быть размещено в самую близкую позицию к нормальной эксплуатации, объявленной производителем;

b) для оборудования с неподвижно закрепленной внешней антенной антенна должна быть ориентирована вертикально;

c) для оборудования с не твердофиксированной внешней антенной антенна должна быть направлена вертикально вверх без поддерживающей опоры.

Оборудование, предназначенное для ношения на человеке, может быть испытано, используя модель человека в качестве опоры.

Модель человека представляет собой вращающуюся акриловую трубу, заполненную соленой водой, помещенную на основании.

Контейнер должен быть следующих размеров:

- высота: (1,7 +/- 0,1) м;

- внутренний диаметр: (300 +/- 5) мм;

- толщина боковой стенки: (5 +/- 0,5) мм.

Контейнер должен быть заполнен раствором соли (NaCl) 1,5 г на литр дистиллированной воды.

Оборудование должно быть зафиксировано на поверхности модели человека на соответствующей высоте.

Примечание - Для уменьшения веса модели человека можно использовать альтернативную трубу, у которой в центре есть пустота с максимальным диаметром 220 мм.

При испытании оборудования с полосковым согласующим устройством или замещающей антенной они размещаются в созданной области испытания в нормальной рабочей позиции относительно примененного поля, на опоре, сделанной из материала с низкой диэлектрической константой (диэлектрическая константа меньше, чем 2).

A.5 Испытательная аппаратура

Испытательная аппаратура необходима только для оценки оборудования со встроенной антенной.

A.5.1 Описание

Испытательная аппаратура - радиочастотное устройство связи, связанное с оборудованием со встроенными антеннами для связи антенны с 50-омным радиочастотным разъемом на рабочих частотах испытательного оборудования. Оно позволяет выполнять точные измерения, используя соответствующие методы проведения измерений. Могут быть выполнены только относительные измерения и только для тех частот, на которых испытательная аппаратура была откалибрована.

Кроме того, испытательная аппаратура может обеспечивать:

a) соединение с внешним электропитанием;

b) в случае оценки речевого оборудования, аудиоинтерфейс либо через прямую связь, либо через акустический адаптер.

В случае неречевого оборудования испытательная аппаратура может также обеспечивать подходящие средства связи, например для вывода данных.

Испытательная аппаратура должна поставляться производителем.

Показатели производительности испытательной аппаратуры должны быть одобрены лабораторией испытания и должны соответствовать следующим основным параметрам:

a) потери связи должны быть не более чем 30 дБ;

b) вариации потерь связи в частотном диапазоне, используемом при измерениях, должны быть не более 2 дБ;

c) цепи, связанные с радиочастотными соединениями, не должны содержать активные или нелинейные устройства;

d) КСВН разъема 50 Ом должен быть не более 1,5 в частотном диапазоне измерений;

e) потери связи должны быть независимы от положения испытательной аппаратуры и нечувствительными к близости окружающих объектов или людей. Потери связи должны быть воспроизводимыми, когда испытательное оборудование удаляется и заменяется;

f) потери связи должны остаться постоянными, когда условия окружающей среды будут различны.

Характеристики и результаты калибровки должны быть включены в протокол испытания.

A.5.2 Калибровка

Калибровка испытательной аппаратуры устанавливает отношение между уровнем сигнала на выходе генератора сигналов и напряженностью поля, которое применяется для оборудования, помещаемого в испытательную аппаратуру.

Калибровка допустима только на установленной частоте и для данной поляризации поля.

Фактическая используемая установка зависит от типа оборудования (например, данные, речь и т.д.).

?????????????? ?????????????????????? ??????????????? ???????????????

? Генератор ????? ???????????????? ????? ????? ?

? сигналов ? > ? ? Испытуемый ? ? > ? 1 ? > ? 2 ?

? ????? ? приемник ? ????? ????? ?

?????????????? ? ???????????????? ? ??????????????? ???????????????

? Испытательная ?

? аппаратура ?

??????????????????????

1 - устройство связи; 2 - устройства оценки коэффициента

искажений, количества ошибок и т.д.

Рисунок A.5 - Средства измерений для калибровки

Метод калибровки:

a) измеряют чувствительность, выраженную через напряженность поля, в соответствии с настоящим документом, выражают величину напряженности поля в дБ мкВ/м и протоколируют используемую поляризацию;

b) размещают приемник в испытательную аппаратуру, соединенную с генератором сигналов. Уровень воспроизводимого сигнала:

- коэффициент ошибки в битах оценивается в 0,01 или

- коэффициент принятого сообщения 80%, соответственно, должны быть запротоколированы.

Калибровка испытательной аппаратуры - это определение соотношения между напряженностью поля в дБ мкВ/м и уровнем генератора сигналов в дБмкВ. Предполагается, что это соотношение будет иметь линейную зависимость.

A.5.3 Режим использования

Испытательная аппаратура может использоваться, чтобы облегчить некоторые из измерений в случае оборудования, имеющего встроенную антенну.

Это используется, в частности, для измерения уровня излучения несущей и используемой чувствительности, выраженной как напряженность поля в экстремальных условиях.

Для измерений передатчика калибровка не требуется, поскольку используются относительные методы измерений.

Для измерений приемника калибровка необходима, поскольку используются абсолютные измерения.

Чтобы применить указанный требуемый уровень сигнала, выраженный через напряженность поля, преобразуют его в уровень сигнала генератора (ЭДС), используя калибровку испытательной аппаратуры. Применяют данное значение к генератору сигналов.

Приложение B

(обязательное)

КОДИРОВАНИЕ КОМАНД ДЛЯ ИСПЫТАНИЙ НА СООТВЕТСТВИЕ

ИСО/МЭК 18000-6 СИСТЕМ РАЗЛИЧНЫХ ТИПОВ

B.1 Кодирование команд для систем типа A

B.1.1 Команда Init_round_all и ответ

Таблица B.1

Формат команды Init_round_all

Расширение протокола	Команда	Флаг SUID	Размер круга	Циклический избыточный код CRC-5
0 hex	0A hex	0 hex	0 hex	Сгенерирован в соответствии с ИСО/МЭК 18000-6 <1>

--------------------------------

<1> См. ИСО/МЭК 18000-61.

Таблица B.2

Ответ на команду Init_round_all

Заголовок	Флаги	Тип радиочастотной метки	Состояние источника питания	Сигнатура	Случайное число	Первые n биты памяти	CRC-16
В соответствии с ИСО/МЭК 18000-6 <1>	0 hex	Любое 1 битное значение	Любое 1 битное значение	Любое 4-х битное значение	Любое 8-ми битное значение	В соответствии с ИСО/МЭК 18000-6 <1>	Проверен в соответствии с ИСО/МЭК 18000-6 <1>

--------------------------------

<1> См. ИСО/МЭК 18000-61.

B.1.2 Команда Next и ответ

Таблица B.3

Формат команды Next_slot

Расширение протокола	Next_slot	Сигнатура радиочастотной метки	CRC-5
0 hex	02 hex	00 hex	Сгенерирован в соответствии с ИСО/МЭК 18000-6 <1>

--------------------------------

<1> См. ИСО/МЭК 18000-61.

B.2 Кодирование команды для систем типа B

B.2.1 Команда GROUP_SELECT_EQ и ответ

Таблица B.4

Команда GROUP_SELECT_EQ

Заголовок	Делитель	Команда	Адрес	Маска	WORD_DATA	CRC-16
В соответствии с ИСО/МЭК 18000-6 <2>	В зависимости от предполагаемого числа ответов с данными в начале делителя может быть использовано 1 или 2.	00 hex	00 hex	00 hex	00 00 00 00 00 00 00 00 hex	Сгенерирован в соответствии с ИСО/МЭК 18000-6 <2>

--------------------------------

<2> См. ИСО/МЭК 18000-62.

Таблица B.5

Ответ GROUP_SELECT_EQ

Заголовок	ID	CRC-16
В соответствии с ИСО/МЭК 18000-6 <1>	Любой 64 битный идентификатор	Проверен в соответствии с ИСО/МЭК 18000-6 тип B <1>

--------------------------------

<1> См. ИСО/МЭК 18000-61.

Приложение C

(обязательное)

ТЕХНИЧЕСКОЕ ИСПОЛНЕНИЕ ОСНОВНЫХ ЭЛЕКТРОННЫХ ПРИБОРОВ

ДЛЯ ИСПЫТАНИЯ

C.1 Анализатор спектра

Точность считывания частотного маркера должна быть в пределах +/- 2% от частотных диапазонов, на которые разделен весь спектр.

Точность измерений относительно амплитуды должна быть +/- 1 дБ.

Должна быть обеспечена возможность регулирования анализатора спектра, чтобы разрешить разделение на мониторе на два компонента с разностью частот 1 кГц.

C.2 Осциллограф

Осциллограф характеризуется тем, что он измеряет один или более входных сигналов во времени и либо выводит на монитор входной сигнал во времени в качестве временной диаграммы сигнала(ов), либо диаграммы сигнала A в сигнале B.

Опытный цифровой осциллограф должен производить выборки со скоростью не ниже 10 миллионов выборок в секунду и с разрешением, по крайней мере, 8 бит при оптимальном масштабировании.

У осциллографа должна быть возможность вывести выбранные данные как текстовый файл, чтобы облегчить математические и другие операции, такие как работа с окнами выбранных данных с использованием внешних программ.

C.3 Генератор сигналов

Векторный генератор сигналов должен удовлетворять следующим требованиям:

- разрешение уровня: 0,1 дБ;

- побочные гармоники: < -30 дБ;

- глубина AM: от 0% до 100%;

- разрешение AM: 0,1%;

- искажение AM: < 2%;

- точность уровня AM <0,3 дБ.

Приложение D

(обязательное)

ЭМУЛЯТОР РАДИОЧАСТОТНОЙ МЕТКИ

Рисунок D.1 - Эмулятор радиочастотной метки, непосредственно

связанный с генератором сигналов произвольной формы (AWG)

Рисунок D.2 - Эмулятор радиочастотной метки, оптически

связанный с генератором сигналов произвольной формы

Эмулятор радиочастотной метки выполняется согласно рисунку D.1 или D.2. В обоих случаях он должен иметь антенну в виде симметричного полуволнового диполя, соответствующего частоте испытания, которая определена в таблице 1. Антенна соединяется с согласующей цепью так, чтобы получилось комплексное сопротивление 40 + j 800 Ом на используемой несущей частоте.

Схема нагрузки специализированной интегральной схемы (ASIC) должна содержать выпрямитель (например, с двумя диодами Шоттки HSMS8202), конденсатор 22 пФ (NPO) и параллельный резистор 2 кОм.

Примечание - Для того чтобы избежать любого влияния через электрические связи, полезно подсоединить устройство обратного рассеяния к фототранзистору или другому подобному фотоприбору для передачи сигнала модуляции от генератора сигналов (AWG) с помощью светодиода по оптоволоконному кабелю.

Примечание - В случае прямой электрической связи нужно проверить, что уровень выходного сигнала генератора AWG, управляющего устройством обратного рассеяния, не превышает амплитуды сигнала устройства обратного рассеяния.

После получения сигнала запуска, который подается в момент передачи устройством опроса команды, генератор AWG должен сгенерировать имитацию ожидаемого ответа на команду. Вместо сигнала запуска генератор AWG может использовать демодулятор или другое средство обнаружения конца команды. Независимо от того, какой метод используется, он должен обеспечить начало ответа эмулятора радиочастотной метки по истечении требуемого для испытания времени переключения приема/передачи.

Устройство обратного рассеяния должно изменять импеданс эмулятора радиочастотной метки из расчета

, равной 0,005/м², как определено в ИСО/МЭК 18000-6. Для того чтобы ответ устройству опроса соответствовал типичным условиям применения, требуется, чтобы величина RCS также была типичной для использования по ИСО/МЭК 18000-6.

Приложение E

(справочное)

ПРИМЕРЫ ИЗМЕРЕНИЙ

E.1 Измерение времени ответа радиочастотной метки

Рисунок E.1 - Пример снимка экрана для измерений времени

ответа радиочастотных меток

E.2 Измерение допустимых отклонений скорости передачи в битах радиочастотной метки

Рисунок E.2 - Пример снимка экрана для измерений допустимых

отклонений скорости передачи радиочастотной метки

Приложение ДА

(справочное)

СВЕДЕНИЯ

О СООТВЕТСТВИИ ССЫЛОЧНЫХ МЕЖДУНАРОДНЫХ СТАНДАРТОВ

ССЫЛОЧНЫМ НАЦИОНАЛЬНЫМ СТАНДАРТАМ РОССИЙСКОЙ ФЕДЕРАЦИИ

Таблица ДА.1

Обозначение ссылочного международного стандарта	Степень соответствия	Обозначение и наименование соответствующего национального стандарта
ИСО/МЭК 15962	-	<*>
ИСО/МЭК 18046-1	-	<*>
ИСО/МЭК 18046-2	-	<*>
ИСО/МЭК 18046-3	-	<*>
ETSI TR 102 273-2	-	<*>
ETSI TR 102 273-3	-	<*>
ETSI TR 102 273-4	-	<*>
Руководство ИСО/МЭК 98-3:2008	-	<*>
<*> Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Библиография

[1]	ISO/IEC 15962, Information technology - Radio frequency identification (RFID) for item management - Data protocol: data encoding rules and logical memory functions (Информационные технологии. Радиочастотная идентификация для управления предметами. Протокол данных: правила кодирования данных и функции логической памяти)
[2]	ISO/IEC 18046-1, Information technology - Radio frequency identification device performance test methods - Part 1: Test methods for system performance (Информационные технологии. Методы эксплуатационных испытаний устройств радиочастотной идентификации. Часть 1. Методы эксплуатационных испытаний систем радиочастотной идентификации)
[3]	ISO/IEC 18046-2, Information technology - Radio frequency identification device performance test methods - Part 2: Test methods for interrogator performance (Информационные технологии. Методы эксплуатационных испытаний устройств радиочастотной идентификации. Часть 1. Методы эксплуатационных испытаний устройств считывания/опроса)
[4]	ISO/IEC 18046-3, Information technology - Radio frequency identification device performance test methods - Part 3: Test methods for tag performance (Информационные технологии. Методы эксплуатационных испытаний устройств радиочастотной идентификации. Часть 3. Методы эксплуатационных испытаний радиочастотных меток)
[5]	ETSI TR 102 273-2, Electromagnetic compatibility and Radio spectrum Matters (ERM); Improvement on Radiated Methods of Measurement (using test site) and evaluation of the corresponding measurement uncertainties; Part 2: Anechoic chamber (Электромагнитная совместимость и радиочастотный спектр. Методы измерения излучения (с использованием испытательной площадки) и оценка соответствующих погрешностей измерений. Часть 2. Безэховая камера)
[6]	ETSI TR 102 273-3, Electromagnetic compatibility and Radio spectrum Matters (ERM); Improvement on Radiated Methods of Measurement (using test site) and evaluation of the corresponding measurement uncertainties; Part 3: Anechoic chamber with a ground plane (Электромагнитная совместимость и радиочастотный спектр. Методы измерения излучения (с использованием испытательной площадки) и оценка соответствующих погрешностей измерений. Часть 3. Безэховая камера с проводящей плоскостью основания)
[7]	ETSI TR 102 273-4, Electromagnetic compatibility and Radio spectrum Matters (ERM); Improvement on Radiated Methods of Measurement (using test site) and evaluation of the corresponding measurement uncertainties; Part 4: Open area test site (Электромагнитная совместимость и радиочастотный спектр. Методы измерения излучения (с использованием испытательной площадки) и оценка соответствующих погрешностей измерений. Часть 4. Открытая испытательная площадка)
[8]	ISO/IEC Guide 98-3:2008, Uncertainty of measurement - Part 3: Guide to the expression of uncertainty in measurement (GUM:1995) (Неопределенность измерений. Часть 3. Руководство по выражению неопределенности измерений (GUM:1995))

Вернуться в "Каталог нормативных документов"

Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/36/gost_93735.html

На эту страницу сайта можно сделать ссылку:

На правах рекламы:

Разработка сайта
ArtStyle Group

Полное меню

Основные ссылки

Вернуться в "Каталог нормативных документов"
