"ГОСТ Р ИСО/ТС 10303-1345-2014. Национальный стандарт Российской Федерации. Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1345. Прикладной модуль. Структура определения элемента"
(утв. и введен в действие Приказом Росстандарта от 05.09.2014 N 1002-ст)

1 ПОДГОТОВЛЕН Федеральным государственным автономным научным учреждением "Центральный научно-исследовательский и опытно-конструкторский институт робототехники и технической кибернетики" (ЦНИИ РТК) на основе собственного аутентичного перевода на русский язык международного документа, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 459 "Информационная поддержка жизненного цикла изделий"

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 5 сентября 2014 г. N 1002-ст

4 Настоящий стандарт идентичен международному документу ИСО/ТС 10303-1345:2010-07 "Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1345. Прикладной модуль. Структура определения элемента" (ISO/TS 10303-1345:2010-07 "Industrial automation systems and integration - Product data representation and exchange - Part 1345: Application module: Item definition structure").

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов и документов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВВЕДЕН ВПЕРВЫЕ

Стандарты комплекса ИСО 10303 распространяются на компьютерное представление информации об изделиях и обмен данными об изделиях. Их целью является обеспечение нейтрального механизма, способного описывать изделия на всем протяжении их жизненного цикла. Этот механизм применим не только для обмена файлами в нейтральном формате, но является также основой для реализации и совместного доступа к базам данных об изделиях и организации архивирования.

Стандарты комплекса ИСО 10303 представляют собой набор отдельно издаваемых стандартов (частей). Стандарты данного комплекса относятся к одной из следующих тематических групп: "Методы описания", "Методы реализации", "Методология и основы аттестационного тестирования", "Интегрированные обобщенные ресурсы", "Интегрированные прикладные ресурсы", "Прикладные протоколы", "Комплекты абстрактных тестов", "Прикладные интерпретированные конструкции" и "Прикладные модули". Полный перечень стандартов комплекса ИСО 10303 представлен на сайте /template/go.php?url=https://www.tc184-sc4.org/titles/STEP_Titles.htm. Настоящий стандарт входит в тематическую группу "Прикладные модули". Он подготовлен подкомитетом SC4 "Производственные данные" Технического комитета 184 ИСО "Системы автоматизации производства и их интеграция".

Настоящий стандарт определяет прикладной модуль для представления взаимосвязей между деталями, которые позволяют описать разнообразные структуры. Взаимосвязи могут существовать между определениями деталей, между наличием деталей в составе изделия или между определениями и наличием деталей.

Среди описываемых взаимосвязями структур выделяют иерархические сборочные структуры, представляющие взаимосвязи между сборочной единицей и ее компонентами.

Примечание - Настоящий стандарт определяет единицу функциональности UOF S3 из ИСО 10303-214.

Пятое издание ИСО/ТС 10303-1345, соответствующее настоящему стандарту, по сравнению с четвертым изданием включает изменения, приведенные в приложении G.

В разделе 1 определены область применения прикладного модуля, его функциональность и относящиеся к нему данные.

В разделе 3 приведены термины, определенные в других стандартах комплекса ИСО 10303 и примененные в настоящем стандарте.

В разделе 4 установлены информационные требования к прикладной предметной области с использованием принятой в ней терминологии.

Графическое представление информационных требований, называемых прикладной эталонной моделью (ПЭМ), приведено в приложении C. Структуры ресурсов интерпретированы, чтобы соответствовать информационным требованиям. Результатом данной интерпретации является интерпретированная модель модуля (ИММ). Данная интерпретация, представленная в 5.1, устанавливает соответствие между информационными требованиями и ИММ. Сокращенный листинг ИММ, представленный в 5.2, определяет интерфейс к ресурсам. Графическое представление сокращенного листинга ИММ приведено в приложении D.

Имя типа данных в языке EXPRESS может использоваться для ссылки на сам тип данных либо на экземпляр данных этого типа. Различие в использовании обычно понятно из контекста. Если существует вероятность неоднозначного толкования, то в текст включают фразу "объектный тип данных" либо "экземпляр(ы) объектного типа данных".

Двойные кавычки ("...") обозначают цитируемый текст, одинарные кавычки ('...') - значения конкретных текстовых строк.

Настоящий стандарт определяет прикладной модуль "Структура определения элемента".

Требования настоящего стандарта распространяются на:

- определение структур, описываемых взаимосвязями между определениями деталей, наличием деталей и между определениями и наличием деталей;

- взаимосвязи между сборочной единицей и ее компонентами;

- положения, относящиеся к области применения прикладного модуля "Задание применяемости", определенного в ИСО/ТС 10303-1059;

- положения, относящиеся к области применения прикладного модуля "Наличие детали", определенного в ИСО/ТС 10303-1715;

- положения, относящиеся к области применения прикладного модуля "Структура изделия", определенного в ИСО/ТС 10303-1134.

Требования настоящего стандарта не распространяются на:

- комплекты деталей;

- описание вариантов конфигурации собранных изделий.

В настоящем стандарте использованы ссылки на следующие международные стандарты и документы (для датированных ссылок следует использовать только указанное издание, для недатированных ссылок - последнее издание указанного документа, включая все поправки к нему):

ИСО 10303-1 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1. Общие представления и основополагающие принципы (ISO 10303-1, Industrial automation systems and integration - Product data representation and exchange - Part 1: Overview and fundamental principles)

ИСО 10303-11 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 11. Методы описания. Справочное руководство по языку EXPRESS (ISO 10303-11, Industrial automation systems and integration - Product data representation and exchange - Part 11: Description methods: The EXPRESS language reference manual)

ИСО 10303-41 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 41. Интегрированные обобщенные ресурсы. Основы описания и поддержки изделий (ISO 10303-41, Industrial automation systems and integration - Product data representation and exchange - Part 41: Integrated generic resource: Fundamentals of product description and support)

ИСО/ТС 10303-1059 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1059. Прикладной модуль. Задание применяемости (ISO/TS 10303-1059, Industrial automation systems and integration - Product data representation and exchange - Part 1059: Application module: Effectivity application)

ИСО/ТС 10303-1134 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1134. Прикладной модуль. Структура изделия (ISO/TS 10303-1134, Industrial automation systems and integration - Product data representation and exchange - Part 1134: Application module: Product structure)

ИСО/ТС 10303-1715 Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 1715. Прикладной модуль. Наличие детали (ISO/TS 10303-1715, Industrial automation systems and integration - Product data representation and exchange - Part 1715: Application module: Part occurrence)

В настоящем стандарте применены следующие термины:

- приложение (application);

- прикладная интерпретированная конструкция (application interpreted construct);

- прикладной модуль (application module);

- прикладной объект (application object);

- прикладной протокол (application protocol);

- прикладная эталонная модель (application reference model);

- общие ресурсы (common resources);

- данные (data);

- информация (information);

- интегрированный ресурс (integrated resource);

- изделие (product);

- данные об изделии (product data);

- интерпретированная модель модуля (module interpreted model).

В настоящем стандарте применены следующие сокращения:

ПМ - прикладной модуль (application module; AM);

ПЭМ - прикладная эталонная модель (application reference model; ARM);

ИММ - интерпретированная модель модуля (module interpreted model; MIM);

URL - унифицированный указатель ресурса (uniform resource locator).

В данном разделе определены информационные требования к прикладному модулю "Структура определения элемента", представленные в форме ПЭМ.

Примечания

1 Графическое представление информационных требований приведено в приложении C.

2 Спецификация отображения определена в 5.1. Она устанавливает, как удовлетворяются информационные требования при использовании общих ресурсов и конструкций, определенных в схеме ИММ или импортированных в схему ИММ данного прикладного модуля.

В данном разделе определены информационные требования, которым должны соответствовать реализации, использующие язык EXPRESS, определенный в ИСО 10303-11. Ниже представлен фрагмент EXPRESS-спецификации, с которого начинается описание схемы Item_definition_structure_arm.

EXPRESS-спецификация:

*)

SCHEMA Item_definition_structure_arm;

(*

Приведенные ниже операторы языка EXPRESS определяют элементы, импортированные из ПЭМ других прикладных модулей.

EXPRESS-спецификация:

*)

USE FROM Effectivity_application_arm; -- ISO/TS 10303-1059

USE FROM Part_occurrence_arm; -- ISO/TS 10303-1715

USE FROM Product_structure_arm; -- ISO/TS 10303-1134

(*

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих документах комплекса ИСО 10303:

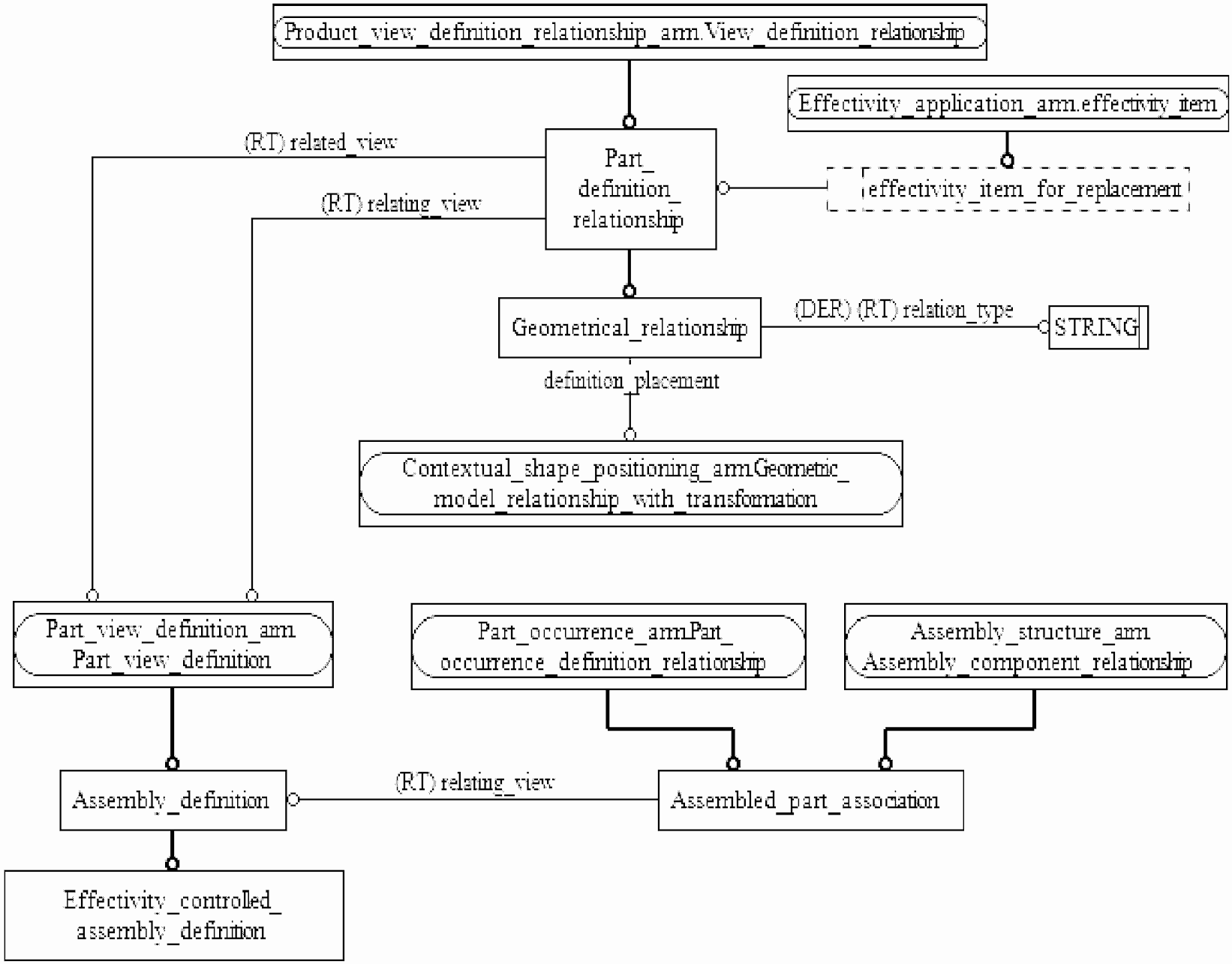

2 Графическое представление схемы Item_definition_structure_arm приведено в приложении C, рисунки C.1 и C.2.

В данном подразделе определен тип данных ПЭМ прикладного модуля "Структура определения элемента".

Тип данных effectivity_item_for_replacement является расширением типа данных effectivity_item. В его список альтернативных типов данных добавлен тип данных Part_definition_relationship.

EXPRESS-спецификация:

*)

TYPE effectivity_item_for_replacement = SELECT BASED_ON

effectivity_item WITH

(Part_definition_relationship);

END_TYPE;

(*

В данном подразделе определены объекты ПЭМ прикладного модуля "Структура определения элемента". Объект ПЭМ является простейшим неделимым элементом с характеризующими его атрибутами и представляет собой уникальное понятие прикладной области.

Объект Assembled_part_association является подтипом объектов Assembly_component_relationship и Part_occurrence_definition_relationship, который связывает объект Assembly_definition с наличием одного из его компонентов.

Примечание - Компонент также может быть сборочной единицей.

EXPRESS-спецификация:

*)

ENTITY Assembled_part_association

SUBTYPE OF (Assembly_component_relationship,

Part_occurrence_definition_relationship);

SELF\Product_occurrence_definition_relationship.relating_view :

Assembly_definition;

END_ENTITY;

(*

Определение атрибута

relating_view - объект Assembly_definition, который может иметь подчиненные компоненты.

Объект Assembly_definition является подтипом объекта Part_view_definition, характеризующим версию детали, которая может содержать несколько компонентов.

EXPRESS-спецификация:

*)

ENTITY Assembly_definition

SUBTYPE OF (Part_view_definition);

END_ENTITY;

(*

4.3.3 Объект Effectivity_controlled_assembly_definition

Объект Effectivity_controlled_assembly_definition является подтипом объекта Assembly_definition, в котором все объекты Part_occurrence, связанные с ним с помощью объекта View_definition_usage (либо с помощью подтипа данного объекта), должны иметь соответствующий объект Manufacturing_configuration для того, чтобы быть допустимыми для данной сборочной единицы.

EXPRESS-спецификация:

*)

ENTITY Effectivity_controlled_assembly_definition

SUBTYPE OF (Assembly_definition);

END_ENTITY;

(*

Объект Geometrical_relationship является подтипом объекта Part_definition_relationship, который определяет отношение между двумя деталями. При этом форма и расположение первой детали являются производными от формы и расположения второй детали. Оба экземпляра объекта Part_view_definition, связанные с помощью данного отношения, должны быть определениями разных деталей. Другие характеристики, кроме формы, не затрагиваются данным отношением и поэтому не передаются от второго объекта Part_view_definition к первому объекту Part_view_definition.

EXPRESS-спецификация:

*)

ENTITY Geometrical_relationship

SUBTYPE OF (Part_definition_relationship);

definition_placement :

Geometric_model_relationship_with_transformation;

DERIVE

SELF\View_definition_relationship.relation_type : STRING :=

'geometrical relationship';

END_ENTITY;

(*

Определения атрибутов

definition_placement - экземпляр объекта Geometric_model_relationship_with_transformation, определяющий как представление формы первого объекта Part_view_definition получается из представления формы второго объекта Part_view_definition. "Экземпляр шаблона" определяет преобразование, применяемое к геометрической модели, представляющей форму второго объекта Part_view_definition, для того, чтобы получить форму и расположение первого объекта Part_view_definition. Допустимыми преобразованиями являются перемещение, вращение и зеркальное отображение, а недопустимым преобразованием - масштабирование;

relation_type - значением производного атрибута relation_type является 'geometrical relationship (геометрическое отношение)'.

Объект Part_definition_relationship является подтипом объекта View_definition_relationship, который связывает два экземпляра объекта Part_view_definition. Смысл данного отношения определяет унаследованный атрибут relation_type. В соответствующих случаях должны использоваться следующие значения атрибута relation_type:

'tool part relationship (взаимосвязь между деталью и инструментом)': первый объект Part_view_definition определяет инструмент, используемый для изготовления детали, заданной вторым объектом Part_view_definition;

'definition_replacement (замена определения)': первый объект Part_view_definition заменяется вторым объектом Part_view_definition. В данном случае объект Part_definition_relationship определяет условия применимости данной замены.

EXPRESS-спецификация:

*)

ENTITY Part_definition_relationship

SUBTYPE OF (View_definition_relationship);

SELF\View_definition_relationship.relating_view :

Part_view_definition;

SELF\View_definition_relationship.related_view

: Part_view_definition;

END_ENTITY;

(*

Определения атрибутов

relating_view - атрибут relating_view должен быть представлен объектом Part_view_definition;

related_view - атрибут related_view должен быть представлен объектом Part_view_definition.

В данном подразделе определены правила ПЭМ прикладного модуля "Структура определения элемента".

Правило definition_replacement_requires_effectivity_assignment ограничивает любой экземпляр объекта Part_definition_relationship, атрибут relation_type которого имеет значение 'definition replacement', в том, что на него должен ссылаться через свой атрибут items по крайней мере один экземпляр объекта Effectivity_assignment, задающий условия применимости данной замены.

EXPRESS-спецификация:

*)

RULE definition_replacement_requires_effectivity_assignment FOR

(Part_definition_relationship);

WHERE

WR1: SIZEOF( QUERY( pdr <* Part_definition_relationship |

(pdr\View_definition_relationship.relation_type = 'definition

replacement') AND (SIZEOF(

USEDIN(pdr, 'ITEM_DEFINITION_STRUCTURE_ARM.EFFECTIVITY_ASSIGNMENT.

ITEMS')

)

= 0) )) = 0;

END_RULE;

(*

Определение аргумента

Part_definition_relationship - множество всех экземпляров объекта Part_definition_relationship.

Формальное утверждение

WR1 - не должно существовать ни одного экземпляра объекта Part_definition_relationship, атрибут relation_type которого имеет значение 'definition replacement', на который бы не ссылался через свой атрибут items по крайней мере один экземпляр объекта Effectivity_assignment.

Правило mandatory_part_occurrence_definition_relationship определяет, что при описании сборочных взаимосвязей между деталями должен быть создан экземпляр объекта Assembled_part_association, являющегося подтипом объекта Assembly_component_relationship.

EXPRESS-спецификация:

Определение аргумента

Assembly_component_relationship - множество всех экземпляров объекта Assembly_component_relationship.

Формальное утверждение

WR1 - не должно существовать ни одного экземпляра объекта Assembly_component_relationship, унаследованный атрибут relating_view которого представлен объектом Part_view_definition, который бы не являлся также подтипом объекта Assembled_part_association.

*)

END_SCHEMA; -- Item_definition_structure_arm

(*

В настоящем стандарте термин "прикладной элемент" обозначает любой объектный тип данных, определенный в разделе 4, любой из его явных атрибутов и любое ограничение на подтипы. Термин "элемент ИММ" обозначает любой объектный тип данных, определенный в 5.2 или импортированный с помощью оператора USE FROM из другой EXPRESS-схемы, любой из его атрибутов и любое ограничение на подтипы, определенное в 5.2 или импортированное с помощью оператора USE FROM.

В данном подразделе представлена спецификация отображения, определяющая, как каждый прикладной элемент, описанный в разделе 4 настоящего стандарта, отображается на один или несколько элементов ИММ (см. 5.2).

Спецификация отображения для каждого прикладного элемента определена ниже в отдельном пункте. Спецификации отображения атрибутов объекта ПЭМ определены в подпунктах пункта, содержащего спецификацию отображения данного объекта. Каждая спецификация отображения содержит до пяти секций.

Секция "Заголовок" содержит:

- наименование рассматриваемого объекта ПЭМ или ограничение на подтипы либо

- наименование атрибута рассматриваемого объекта ПЭМ, если данный атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных, либо

- составное выражение вида "связь объекта <наименование объекта ПЭМ> с объектом <тип данных, на который дана ссылка>, представляющим атрибут <наименование атрибута>", если данный атрибут ссылается на тип данных, являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных.

Секция "Элемент ИММ" в зависимости от рассматриваемого прикладного элемента содержит:

- наименование одного или более объектных типов данных ИММ;

- наименование атрибута объекта ИММ, представленное в виде синтаксической конструкции <наименование объекта>.<наименование атрибута>, если рассматриваемый атрибут ссылается на тип, не являющийся объектным типом данных или типом SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово PATH, если рассматриваемый атрибут объекта ПЭМ ссылается на объектный тип данных или на тип SELECT, который содержит или может содержать объектные типы данных;

- ключевое слово IDENTICAL MAPPING, если оба прикладных объекта, присутствующие в прикладном утверждении, отображаются на тот же самый экземпляр объектного типа данных ИММ;

- синтаксическую конструкцию /SUPERTYPE(<наименование супертипа>)/, если рассматриваемый объект ПЭМ отображается как его супертип;

- одну или более конструкций /SUBTYPE(<наименование подтипа>)/, если отображение рассматриваемого объекта ПЭМ является объединением отображений его подтипов.

Если отображение прикладного элемента содержит более одного элемента ИММ, то каждый из этих элементов ИММ представлен в отдельной строке спецификации отображения, заключенной в круглые или квадратные скобки.

Секция "Источник" содержит:

- обозначение стандарта ИСО, в котором определен данный элемент ИММ, для тех элементов ИММ, которые определены в общих ресурсах;

- обозначение настоящего стандарта для тех элементов ИММ, которые определены в схеме ИММ настоящего стандарта.

Если в секции "Элемент ИММ" содержатся ключевые слова PATH или IDENTICAL MAPPING, то данную секцию опускают.

Секция "Правила" содержит наименование одного или более глобальных правил, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если никакие правила не применяются, то данную секцию опускают.

За ссылкой на глобальное правило может следовать ссылка на подпункт, в котором определено данное правило.

Секция "Ограничение" содержит наименование одного или более ограничений на подтипы, которые применяются к совокупности объектных типов данных ИММ, перечисленных в секции "Элемент ИММ" или "Ссылочный путь". Если ограничения на подтипы отсутствуют, то данную секцию опускают.

За ссылкой на ограничение подтипа может следовать ссылка на подпункт, в котором определено данное ограничение.

Секция "Ссылочный путь" содержит:

- ссылочный путь к супертипам в общих ресурсах для каждого элемента ИММ, определенного в настоящем стандарте;

- спецификацию взаимосвязей между элементами ИММ, если отображение прикладного элемента требует связать экземпляры нескольких объектных типов данных ИММ. В этом случае в каждой строке ссылочного пути указывают роль элемента ИММ по отношению к ссылающемуся на него элементу ИММ или к следующему по ссылочному пути элементу ИММ.

В выражениях, определяющих ссылочные пути и ограничения между элементами ИММ, применяют следующие условные обозначения:

[] - в квадратные скобки заключают несколько элементов ИММ или частей ссылочного пути, которые требуются для обеспечения соответствия информационному требованию;

() - в круглые скобки заключают несколько элементов ИММ или частей ссылочного пути, которые являются альтернативными в рамках отображения для обеспечения соответствия информационному требованию;

{} - в фигурные скобки заключают фрагмент, ограничивающий ссылочный путь для обеспечения соответствия информационному требованию;

< > - в угловые скобки заключают один или более необходимых ссылочных путей;

| | - между вертикальными линиями помещают объект супертипа;

-> - атрибут, наименование которого предшествует символу ->, ссылается на объектный или выбираемый тип данных, наименование которого следует после этого символа;

<- - атрибут объекта, наименование которого следует после символа <-, ссылается на объектный или выбираемый тип данных, наименование которого предшествует этому символу;

[i] - атрибут, наименование которого предшествует символу [i], является агрегированной структурой; ссылка указывает на любой элемент данной структуры;

[n] - атрибут, наименование которого предшествует символу [n], является упорядоченной агрегированной структурой; ссылка указывает на n-й элемент данной структуры;

=> - объект, наименование которого предшествует символу =>, является супертипом объекта, наименование которого следует после этого символа;

<= - объект, наименование которого предшествует символу <=, является подтипом объекта, наименование которого следует после этого символа;

= - строковый (STRING), выбираемый (SELECT) или перечисляемый (ENUMERATION) тип данных ограничен выбором или значением;

\ - выражение для ссылочного пути продолжается на следующей строке;

* - один или более экземпляров взаимосвязанных типов данных могут быть объединены в древовидную структуру. Путь между объектом взаимосвязи и связанными с ним объектами заключают в фигурные скобки;

-- - последующий текст является комментарием или ссылкой на раздел;

*> - выбираемый или перечисляемый тип данных, наименование которого предшествует символу *>, расширяется до выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

<* - выбираемый или перечисляемый тип данных, наименование которого предшествует символу <*, является расширением выбираемого или перечисляемого типа данных, наименование которого следует за этим символом;

!{} - заключенный в фигурные скобки фрагмент обозначает отрицательное ограничение на отображение.

Определение и использование шаблонов отображения не поддерживаются в настоящей версии прикладных модулей, однако поддерживается использование предопределенных шаблонов /SUBTYPE/ и /SUPERTYPE/.

5.1.2.1 Связь объекта Assembled_part_association с объектом Assembly_definition, представляющим атрибут SELF\Product_occurrence_definition_relationship.relating_view

Объект Effectivity_assignment определен в прикладном модуле "Задание применяемости". Данная спецификация отображения расширяет отображение объекта Effectivity_assignment за счет включения утверждений, определенных в прикладном модуле "Структура определения элемента".

5.1.3.1 Связь объекта Effectivity_assignment с объектом Part_definition_relationship, представляющим атрибут items

5.1.5.1 Связь объекта Geometrical_relationship с объектом Geometric_model_relationship_with_transformation, представляющим атрибут definition_placement

5.1.6.1 Связь объекта Part_definition_relationship с объектом Part_view_definition, представляющим атрибут SELF\View_definition_relationship.relating_view

5.1.6.2 Связь объекта Part_definition_relationship с объектом Part_view_definition, представляющим атрибут SELF\View_definition_relationship.related_view

В данном подразделе определена EXPRESS-схема, полученная из таблицы отображений. В данной схеме использованы элементы общих ресурсов или других прикладных модулей и определены конструкции на языке EXPRESS, относящиеся к области применения настоящего стандарта.

Также в данном подразделе определены ИММ для прикладного модуля "Структура определения элемента" и модификации, которым подвергаются конструкции, импортированные из общих ресурсов.

При использовании в данной схеме конструкций, определенных в общих ресурсах или в прикладных модулях, должны быть учтены следующие ограничения:

- использование объекта, являющегося супертипом, не означает применения любой из его конкретизаций, если только данная конкретизация также не импортирована в схему ИММ;

- использование типа SELECT не означает применения любого из указанных в нем типов данных, если только данный тип также не импортирован в схему ИММ.

EXPRESS-спецификация:

*)

SCHEMA Item_definition_structure_mim;

USE FROM Effectivity_application_mim; -- ISO/TS 10303-1059

USE FROM Part_occurrence_mim; -- ISO/TS 10303-1715

USE FROM Product_structure_mim; -- ISO/TS 10303-1134

REFERENCE FROM product_definition_schema -- ISO 10303-41

(categories_of_product);

(*

Примечания

1 Схемы, ссылки на которые приведены выше, определены в следующих стандартах и документах комплекса ИСО 10303:

2 Графическое представление схемы Item_definition_structure_mim приведено в приложении D, рисунки D.1 и D.2.

В данном пункте определен тип данных ИММ прикладного модуля "Структура определения элемента".

5.2.1.1 Тип данных effectivity_item_for_replacement

Тип данных effectivity_item_for_replacement является расширением типа данных effectivity_item. В его список альтернативных типов данных добавлен тип данных product_definition_relationship.

EXPRESS-спецификация:

*)

TYPE effectivity_item_for_replacement = SELECT BASED_ON

effectivity_item WITH

(product_definition_relationship);

END_TYPE;

(*

В данном пункте определены правила ИММ для прикладного модуля "Структура определения элемента".

5.2.2.1 Правило product_definition_replacement_requires_effectivity_assignment

Правило product_definition_replacement_requires_effectivity_assignment ограничивает любой экземпляр объекта product_definition_relationship, атрибут name которого имеет значение 'definition replacement (замена определения)', в том, что на него должен ссылаться через свой атрибут items по крайней мере один экземпляр объекта applied_effectivity_assignment, задающего условия применимости данной замены.

EXPRESS-спецификация:

*)

RULE product_definition_replacement_requires_effectivity_assignment

FOR

(product_definition_relationship);

WHERE

WR1: SIZEOF( QUERY( pdr <* product_definition_relationship |

(pdr.name = 'definition replacement') AND (SIZEOF( USEDIN(pdr,

'ITEM_DEFINITION_STRUCTURE_MIM.APPLIED_EFFECTIVITY_ASSIGNMENT.ITEMS')

)

= 0) )) = 0;

END_RULE;

(*

Определение аргумента

product_definition_relationship - множество всех экземпляров объекта product_definition_relationship.

Формальное утверждение

WR1 - не должно существовать ни одного экземпляра объекта product_definition_relationship, атрибут name которого имеет значение 'definition replacement', на который бы не ссылался через свой атрибут items по крайней мере один экземпляр объекта applied_effectivity_assignment.

5.2.2.2 Правило restrict_assembly_category

Правило restrict_assembly_category ограничивает любой экземпляр объекта product_definition, наименованием атрибута frame_of_reference которого является 'assembly definition (определение сборочной единицы)', в том, что он должен быть определением изделия (объекта product), относящегося к категории 'assembly (сборочная единица)'.

EXPRESS-спецификация:

Определение аргумента

product_definition - множество всех экземпляров объекта product_definition.

Формальное утверждение

WR1 - не должно существовать ни одного экземпляра объекта product_definition, наименованием атрибута frame_of_reference которого является 'assembly definition', который бы не являлся определением изделия (объекта product), относящегося к категории 'assembly'.

5.2.2.3 Правило restrict_product_definitions_for_part_definition_relationship

Правило restrict_product_definitions_for_part_definition_relationship ограничивает любой экземпляр объекта product_definition_relationship, атрибут name которого имеет значение 'geometrical relationship (геометрическое отношение)' или 'definition replacement (замена определения)', в том, что он должен устанавливать отношение между двумя экземплярами объекта product_definition, наименованием атрибута frame_of_reference которого является 'part definition (определение детали)'.

EXPRESS-спецификация:

*)

RULE restrict_product_definitions_for_part_definition_relationship

FOR

(product_definition_relationship);

WHERE

WR1: SIZEOF ( QUERY ( pdr <* product_definition_relationship |

( pdr.name IN [ 'geometrical relationship' , 'definition replacement'

] ) AND ( (

pdr.relating_product_definition.frame_of_reference.name

<>'part definition' ) OR

( pdr.related_product_definition.frame_of_reference.name <>'part

definition' ) ) ) ) =0;

END_RULE;

(*

Определение аргумента

product_definition_relationship - множество всех экземпляров объекта product_definition_relationship.

Формальное утверждение

WR1 - не должно существовать ни одного экземпляра объекта product_definition_relationship, атрибут name которого имеет значение 'geometrical relationship' или 'definition replacement', который бы не устанавливал отношение между двумя экземплярами объекта product_definition, наименованием атрибута frame_of_reference которого является 'part definition'.

*)

END_SCHEMA; -- Item_definition_structure_mim

(*

Наименования объектов, использованных в настоящем стандарте, определены в других стандартах и документах комплекса ИСО 10303, указанных в разделе 2.

Требования к использованию сокращенных наименований установлены в стандартах тематической группы "Методы реализации" комплекса ИСО 10303.

Для однозначного обозначения информационного объекта в открытой системе настоящему стандарту присвоен следующий идентификатор объекта:

{ iso standard 10303 part(1345) version(5) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Item_definition_structure_arm, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{ iso standard 10303 part(1345) version(5) schema(1) item-definition-structure-arm(1) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Для однозначного обозначения в открытой информационной системе схеме Item_definition_structure_mim, установленной в настоящем стандарте, присвоен следующий идентификатор объекта:

{ iso standard 10303 part(1345) version(5) schema(1) item-definition-structure-mim(2) }

Смысл данного обозначения установлен в ИСО/МЭК 8824-1 и описан в ИСО 10303-1.

Диаграммы на рисунках C.1 и C.2 представляют в графической форме сокращенный листинг ПЭМ на языке EXPRESS, определенный в разделе 4. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведены два разных представления ПЭМ прикладного модуля "Структура определения элемента":

- представление на уровне схем отображает импорт конструкций, определенных в схемах ПЭМ других прикладных модулей, в схему ПЭМ данного прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ПЭМ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Примечание - Оба представления являются неполными. Представление на уровне схем не отображает схем ПЭМ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ПЭМ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

Диаграммы на рисунках D.1 и D.2 представляют в графической форме сокращенный листинг ИММ на языке EXPRESS, определенный в 5.2. В диаграммах использована графическая нотация EXPRESS-G языка EXPRESS.

В данном приложении приведены два разных представления ИММ прикладного модуля "Структура определения элемента":

- представление на уровне схем отображает импорт конструкций, определенных в схемах ИММ других прикладных модулей или в схемах общих ресурсов, в схему ИММ данного прикладного модуля с помощью операторов USE FROM;

- представление на уровне объектов отображает конструкции на языке EXPRESS, определенные в схеме ИММ данного прикладного модуля, и ссылки на импортированные конструкции, которые конкретизированы или на которые имеются ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Примечание - Оба представления являются неполными. Представление на уровне схем не отображает схем ИММ модулей, которые импортированы косвенным образом. Представление на уровне объектов не отображает импортированных конструкций, которые не конкретизированы или на которые отсутствуют ссылки в конструкциях схемы ИММ рассматриваемого прикладного модуля.

Графическая нотация EXPRESS-G определена в ИСО 10303-11, приложение D.

В данном приложении приведены ссылки на сайты, на которых представлены листинги наименований объектов на языке EXPRESS и соответствующих сокращенных наименований, установленных или на которые приведены ссылки в настоящем стандарте. На данных сайтах также представлены листинги всех EXPRESS-схем, определенных в настоящем стандарте, без комментариев и другого поясняющего текста. Эти листинги приведены в машинно-интерпретируемой форме и могут быть получены по следующим адресам URL:

сокращенные наименования: /template/go.php?url=https://www.tc184-sc4.org/Short_Names/;

EXPRESS: /template/go.php?url=https://www.tc184-sc4.org/EXPRESS/.

Если доступ к этим сайтам невозможен, следует обратиться в центральный секретариат ИСО или непосредственно в секретариат ИСО ТК 184/ПК 4 по адресу электронной почты: sc4sec@tc184-sc4.org.

Примечание - Информация, представленная в машинно-интерпретированном виде по указанным выше адресам URL, является справочной. Обязательным является текст настоящего стандарта.

Объект product_definition, атрибут frame_of_reference которого имеет наименование 'part definition (определение детали)', является дефинициональным представлением детали, накапливая у себя данные о детали, относящиеся к конкретной прикладной области или стадии жизненного цикла независимо от ее использования, как о компоненте некоторой другой детали. Отношения между объектами product_definition, наименованием атрибута frame_of_reference которых является 'part definition', представляют собой основные элементы, используемые для определения подробных иерархических структур изделий.

Отношение, заданное объектом assembly_component_usage, представляет собой общее сборочное отношение между двумя деталями, с которыми связаны два объекта product_definition. Объект related_product_definition определяет компонент, а объект relating_product_definition - сборочную единицу. Оба объекта product_definition являются дефинициональными представлениями. С ними связаны объекты product_definition_context, представляющие атрибут frame_of_reference, имеющий наименование 'part definition'. Для того чтобы определять разные типы сборочных отношений, объект assembly_component_usage имеет разные подтипы, представленные следующими объектами:

объект next_assembly_usage_occurrence представляет конкретное использование компонента, то есть присутствие определения компонента на следующем более высоком родительском уровне в структуре сборочной единицы. Если объект next_assembly_usage_occurrence реализован не в комбинации с объектом quantified_assembly_component_usage, то он используется для представления единственного присутствия компонента в контексте следующего более высокого уровня в структуре сборочной единицы;

объект promissory_usage_occurrence представляет использование компонента на более высоком уровне в структуре сборочной единицы (который может и не быть непосредственным родительским уровнем) в том случае, когда подробная сборочная структура, расположенная между данным компонентом и данным уровнем в структуре сборочной единицы, не определена. Объект promissory_usage_occurrence определяет намерение использовать данный компонент в сборочной единице. Данный объект может быть реализован в комбинации с объектом quantified_assembly_component_usage;

объект quantified_assembly_component_usage является подтипом объекта assembly_component_usage, который связывает количественный показатель с использованием данного компонента. Данный объект может служить для описания того, что данный компонент используется в сборочной единице несколько раз.

Количественный показатель может также использоваться для описания компонентов типа материала.

Если количественный показатель, с которым компонент используется в сборочной единице, не может быть выражен конкретным значением, а зависит от некоторых ограничений, то вместо объекта quantified_assembly_component_usage должен использоваться объект assembly_component_usage с атрибутом name, имеющим значение 'selected instance usage (использование выбранного экземпляра)', и связанные с ним объекты property_definition и representation с атрибутом name, имеющим значение 'selection criteria (критерии выбора)'. Объект representation определяет количественный показатель с помощью объекта representation_item с атрибутом name, имеющим значение 'selection quantity (выбор количественного показателя)', который является подтипом объекта measure_representation_item или value_range;

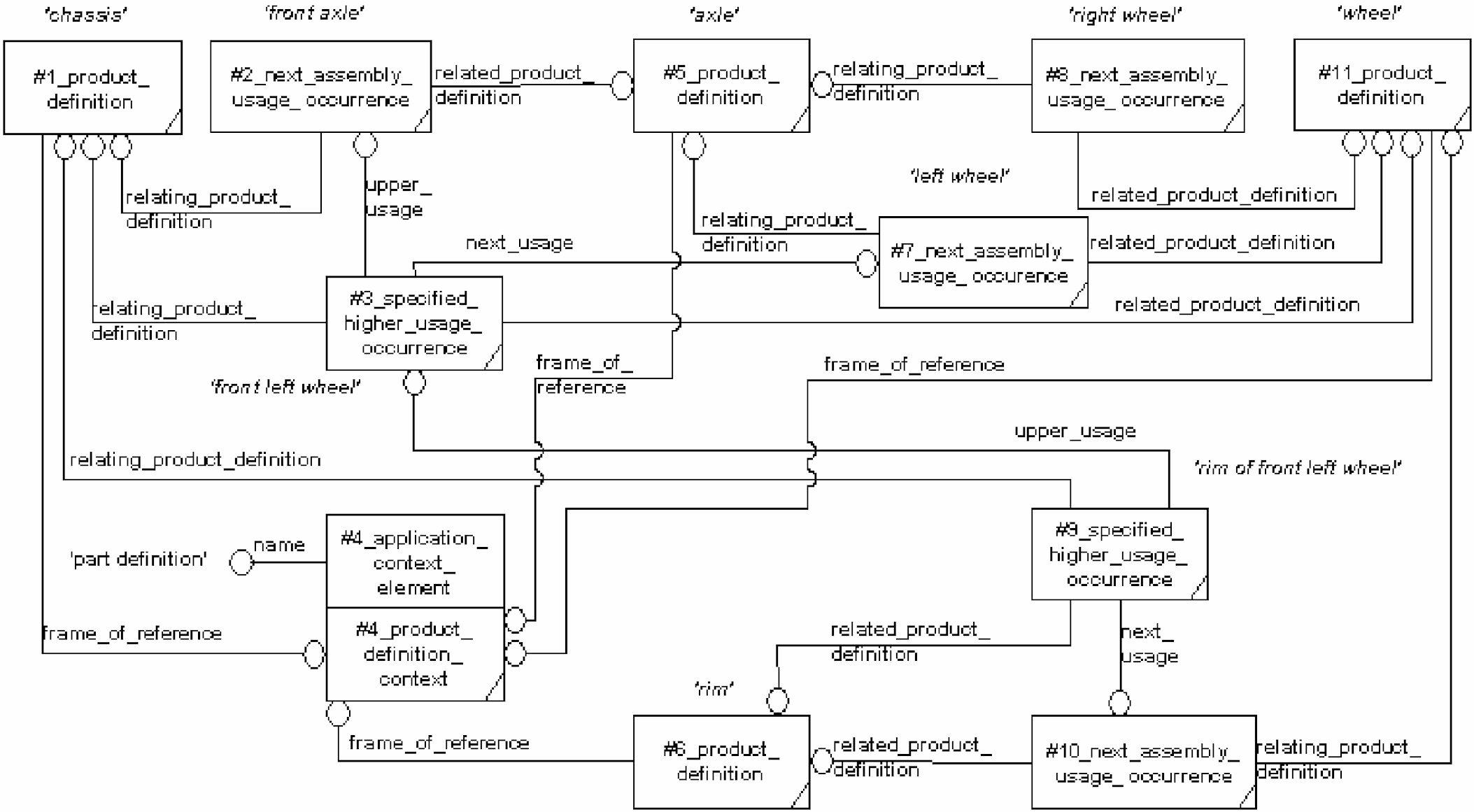

объект specified_higher_usage_occurrence используется для того, чтобы идентифицировать конкретное присутствие компонента в сборочной структуре, которая не является его непосредственной родительской сборочной структурой, так как путь от родительской сборочной структуры более высокого уровня к компоненту более низкого уровня может быть неоднозначным. Объект specified_higher_usage_occurrence представляет индивидуальное присутствие компонента в родительской сборочной структуре более высокого уровня. Данный объект не должен реализовываться в комбинации с объектом next_assembly_usage_occurrence или promissory_usage_occurrence. Объект specified_higher_usage_occurrence с помощью унаследованного атрибута related_product_definition идентифицирует компонент в сборочной структуре, с помощью унаследованного атрибута relating_product_definition - родительскую сборочную структуру более высокого уровня, с помощью атрибута next_usage - использование компонента в непосредственной родительской сборочной структуре, а с помощью атрибута upper_usage - использование данного компонента в составе сборочной структуры на уровне, расположенном между родительской сборочной структурой более высокого уровня и непосредственной родительской сборочной структурой, идентифицированной атрибутом next_usage. В случае, когда между родительской сборочной структурой более высокого уровня и данным компонентом имеется несколько промежуточных уровней сборочной структуры, атрибут upper_usage ссылается на другой объект specified_higher_usage_occurrence, то есть имеет место рекурсивная процедура. Пример реализации объекта specified_higher_usage_occurrence показан на рисунке F.1.

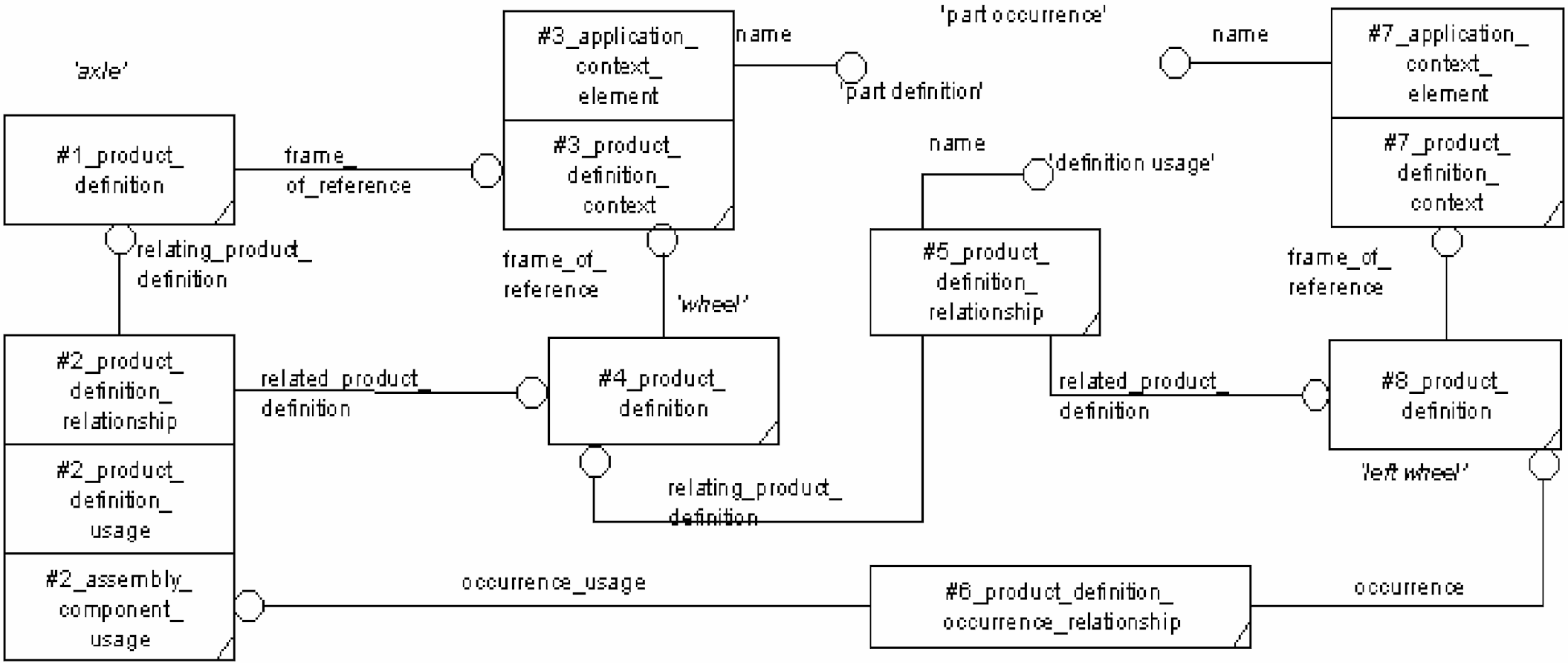

Пример реализации объекта product_definition_occurrence_relationship показан на рисунке F.2.

Более подробные сведения об использовании объектов product_definition для управления спецификациями приведены в описании прикладного модуля "Управление спецификациями".

Для построения сборочных структур необходимо определить взаимосвязи между сборочной единицей и ее компонентами. Два альтернативных подхода рекомендуются для реализации представлений структуры сборочной единицы:

- описание сборочной единицы с помощью форм составляющих ее компонентов. В данном подходе форма компонента отображается на форму сборочной единицы через объект mapped_item;

- описание компонентов и сборочной единицы с помощью информации об их формах, а также информации о преобразовании между сборочной единицей и каждым компонентом. В данном подходе используется объект representation_relationship_with_transformation.

Оба подхода могут использоваться и в смешанных комбинациях. Взаимосвязи в структуре изделия, например определяемые с помощью объекта next_assembly_usage_occurrence, необходимы для обоих подходов и являются одинаковыми.

Данный подход полностью представляет модель сборочной единицы. Он подходит для представления сборочных единиц в явном виде. В данном подходе используется объект mapped_item в комбинации с объектом representation_map, который преобразует представление формы компонента в элемент, входящий в представление формы сборочной единицы. Представления форм компонента и сборочной единицы описываются экземплярами объекта shape_representation. Применяемое преобразование определяется исходным и целевым объектами отображения, которые являются элементами двух экземпляров объекта representation и поэтому существуют в двух контекстах.

Используемый объект mapped_item ограничен следующим образом:

- объект mapped_item не должен зависеть от самого себя при определении представления, подлежащего отображению (ацикличность);

- объект mapping_origin должен существовать в контексте представления, определяемого по ссылке с помощью конструкции mapped_item.mapping_source.mapped_representation;

- объект mapping_target должен существовать в контексте представления, включающего объект mapped_item.

Не существует ограничения для предотвращения случая, когда оба экземпляра объекта representation имеют одинаковый контекст - новый элемент перемещается в позицию, но при этом он не может изменить координатное пространство. Это позволяет использовать объект mapped_item для позиционирования частей модели в едином координатном пространстве.

Кроме того, можно определить преобразование с единичной матрицей, ссылаясь на один и тот же экземпляр объекта как на mapping_origin и mapping_target. Это соответствует случаю, когда компонент определен на своей окончательной позиции (или одной из них). Пока компонент не отображен на второе представление, он не включается в данное представление, даже если он определен в том же координатном пространстве.

Отображение объекта Assembly_component_relationship подразумевает, что взаимосвязи между сборочной единицей, компонентом на уровне определения изделия (объекта product_definition) и отображенным элементом (объектом mapped_item) на уровне представления формы (объекта shape_representation) должны быть определены через дополнительный отдельный объект shape_representation, содержащий только объекты mapped_item, shape_definition_representation и product_definition_shape. Это необходимо для обеспечения различия между несколькими присутствиями одного и того же компонента в сборочной единице.

Данный подход представляет компоненты и набор инструкций для построения сборочной единицы. Он соответствует представлению сборочных единиц в неявном виде. Объект representation_relationship_with_transformation используется для определения относительных позиций в сборочной единице. Данный подход не обеспечивает:

- включения в состав - решение о создании представления, которое объединяет все компоненты вместе, остается за принимающей системой;

- возможности определения компонента в одной позиции, а затем дублирования его в том же самом координатном пространстве.

Объект shape_representation может быть определен полностью и в явном виде для сборочной единицы, а объект representation_relationship_with_transformation дает только дополнительную информацию о том, как экземпляр объекта shape_representation для компонента геометрически связан с формой сборочной единицы. Правило coordinated_assembly_and_shape подразумевает, что взаимосвязи между сборочной единицей и компонентом на уровнях определения изделия (объекта product_definition) и представления формы (объекта shape_representation) должны быть определены с помощью объекта context_dependent_shape_representation. Это необходимо для обеспечения различия между несколькими присутствиями одного и того же компонента в сборочной единице.

В соответствии с ИСО 10303-43 атрибуты rep_1 и rep_2 объекта representation_relationship_with_transformation определены следующим образом:

- rep_1 определен как представление с контекстом, к которому применяется данное преобразование;

- rep_2 определен как представление с контекстом, которое является результатом данного преобразования.

Основываясь на этих определениях, атрибуты объекта representation_relationship_with_transformation должны реализовываться следующим образом:

- rep_1 ссылается на объект shape_representation для объекта product_definition, который представляет атрибут related_product_definition (идентифицирующий компонент) объекта assembly_component_usage;

- rep_2 ссылается на объект shape_representation для объекта product_definition, который представляет атрибут relating_product_definition (идентифицирующий сборочную единицу) объекта assembly_component_usage.

Дополнительные ограничения накладываются на объект representation_relationship_with_transformation неформальным утверждением, определенным в ИСО 10303-43: если преобразование является преобразованием, определяемым элементом (объектом item_defined_transformation), то упорядочение экземпляров представления, заданных для унаследованных атрибутов объекта representation_relationship, должно быть согласовано с упорядочением двух экземпляров объекта representation_item, заданных как атрибуты объекта item_defined_transformation. Поэтому унаследованные атрибуты transform_item_1 и transform_item_2 объекта item_defined_transformation должны использоваться следующим образом:

- атрибут transform_item_1 ссылается на объект representation_item, такой как axis2_placement_3d, в представлении для объекта product_definition, являющегося атрибутом related_product_definition объекта assembly_component_usage, который идентифицирует компонент;

- атрибут transform_item_2 ссылается на объект representation_item, такой как axis2_placement_3d, в представлении для объекта product_definition, являющегося атрибутом relating_product_definition объекта assembly_component_usage, который идентифицирует сборочную единицу.

Информация о преобразовании представлена для объекта item_defined_transformation с использованием унаследованных атрибутов transform_item_2 и transform_item_1 и для объекта mapped_item с использованием атрибута mapping_target объекта mapped_item и атрибута mapping_origin ссылочного объекта representation_map как комбинации двух экземпляров объекта representation_item.

Допустимыми комбинациями для указанных двух экземпляров объекта representation_item являются:

- экземпляр объекта axis2_placement_3d для атрибута transform_item_1 или mapping_origin и другой экземпляр объекта axis2_placement_3d для атрибута transform_item_2 или mapping_target;

- экземпляр объекта axis2_placement_3d для атрибута transform_item_1 или mapping_origin и экземпляр объекта cartesian_transformation_operator_3d для атрибута transform_item_2 или mapping_target;

- экземпляр объекта axis2_placement_2d для атрибута transform_item_1 или mapping_origin и другой экземпляр объекта axis2_placement_2d для атрибута transform_item_2 или mapping_target;

- экземпляр объекта axis2_placement_2d для атрибута transform_item_1 или mapping_origin и экземпляр объекта cartesian_transformation_operator_2d для атрибута transform_item_2 или mapping_target.

Для объекта representation_relationship_with_transformation может также использоваться экземпляр объекта functionally_defined_transformation, который является объектом cartesian_transformation_operator. При любом использовании экземпляра объекта cartesian_transformation_operator для определения информации о преобразовании экземпляра объекта assembly_component_usage производный атрибут scl должен иметь значение 1,0, так как для компонентов сборочной единицы масштабирование не допускается.

Данное приложение содержит историю изменений, внесенных в ИСО/ТС 10303-1345.

Второе издание ИСО/ТС 10303-1345 по сравнению с первым изданием включает приведенные ниже изменения.

Была добавлена следующая спецификация интерфейса на языке EXPRESS:

USE FROM Part_occurrence_arm.

Было изменено следующее объявление на языке EXPRESS:

ENTITY Geometrical_relationship.

Была удалена следующая спецификация интерфейса на языке EXPRESS:

USE_FROM Product_occurrence_arm.

Кроме того, были внесены изменения в спецификацию отображения, схему ИММ и диаграммы в формате EXPRESS-G для обеспечения соответствия изменениям, внесенным в ПЭМ.

Были внесены следующие изменения в отображение ПЭМ на ИММ:

- Effectivity_assignment;

- Geometrical_relationship.definition_placement

Была добавлена следующая спецификация интерфейса на языке EXPRESS:

USE FROM Part_occurrence_mim.

Была удалена следующая спецификация интерфейса на языке EXPRESS:

USE_FROM Product_occurrence_mim.

Третье издание ИСО/ТС 10303-1345 по сравнению со вторым изданием включает приведенные ниже изменения.

Было добавлено следующее объявление на языке EXPRESS:

ENTITY Effectivity_controlled_assembly_definition.

Было изменено следующее объявление на языке EXPRESS:

ENTITY Assembled_part_association.

Кроме того, были внесены изменения в спецификацию отображения, схему ИММ и диаграммы в формате EXPRESS-G для обеспечения соответствия изменениям, внесенным в ПЭМ.

Четвертое издание ИСО/ТС 10303-1345 по сравнению с третьим изданием включает приведенные ниже изменения.

Было изменено следующее объявление на языке EXPRESS:

ENTITY Assembly_definition.

Была удалена следующая спецификация интерфейса на языке EXPRESS:

REFERENCE_FROM Product_identification_arm(types_of_product).

Кроме того, были внесены изменения в спецификацию отображения, схему ИММ и диаграммы в формате EXPRESS-G для обеспечения соответствия изменениям, внесенным в ПЭМ.

Пятое издание ИСО/ТС 10303-1345, соответствующее настоящему стандарту, по сравнению с четвертым изданием включает приведенные ниже изменения.

Была добавлена следующая спецификация интерфейса на языке EXPRESS:

REFERENCE_FROM Product_definition_schema.

Была удалена следующая спецификация интерфейса на языке EXPRESS:

REFERENCE_FROM Product_categorization_mim.

[1] ISO 10303-43 Industrial automation systems and integration - Product data representation and exchange - Part 43: Integrated generic resource: Representation structures.

[2] ISO 10303-214 Industrial automation systems and integration - Product data representation and exchange - Part 214: Application protocol: Core data for automotive mechanical design processes.

[3] ISO/IEC 8824-1 Information technology - Abstract Syntax Notation One (ASN.1) - Part 1: Specification of basic notation..

[4] Guidelines for the content of application modules, ISO TC184/SC4/N1685, 2004-02-27
