Значения основных функций частотной коррекции в третьоктавных полосах частот в соответствии с ГОСТ 31191.1 приведены в приложении А.
Зона предупреждения при оценке общей вибрации на рабочем месте водителя, на пассажирских сиденьях и на месте лежащего человека при влиянии вибрации на состояние здоровья человека определяется в соответствии с приложением B ГОСТ 31191.1.
5.3 При оценке воздействия вибрации на степень комфорта при положении сидя и лежа используют частотные характеристики с коэффициентами в соответствии с ГОСТ 31191.1 (таблица 1, рисунок 1, б):
- ось x: Wdkx = 1,0;
- ось y: Wdky = 1,0;
- ось z: Wkkz = 1,0.
5.4 Оценку влияния на степень комфорта выполняют в соответствии с приложением C ГОСТ 31191.1.
6.1 Общие требования
6.1.1 При необходимости по требованию стороны, проводящей измерения, изготовителем (заявителем) должно быть представлено техническое описание АТС, приведенное в приложении Б.
6.1.2 АТС, представленное на испытания, должно соответствовать требованиям конструкторской документации, что определяют при его идентификации.
6.2 Средства измерений и регистрации
6.2.1 Средства измерений и регистрации должны соответствовать требованиям ГОСТ ИСО 8041.
При измерениях вибрации в АТС обычно применяют следующие приборы:
б) вибропреобразователь (виброметр), представляющий собой устройство, совместимое с датчиком (датчиками) вибрации и включающее в себя фильтры (полосовые и весовые), устройства записи сигнала, устройства обработки и анализа сигнала, например узкополосный анализатор или анализатор частотного спектра, включающий в себя согласующие усилители и фильтры;
г) приборы для измерений скорости АТС и частоты вращения коленчатого вала двигателя с относительной погрешностью измерения +/- 3%;
д) прибор для измерений скорости ветра с диапазоном измерения от 1 до 15 м/с с погрешностью измерения +/- 0,5 м/с;
е) прибор для измерений температуры окружающего воздуха с погрешностью измерения +/- 1 °C.
По перечислению а) датчики вибрации могут быть одно-, двух- или трехкомпонентными. Соответственно, измерения могут быть проведены в одном, двух или трех направлениях. Максимальная общая масса всех датчиков и системы крепления должна быть менее 10% эффективной массы вибрирующей поверхности. Боковая чувствительность датчиков (чувствительность к вибрациям, действующим в плоскости, перпендикулярной измерительной оси) не должна превышать 5%.
По перечислению б) в совокупности данные устройства образуют измерительную цепь. Различные элементы измерительной цепи должны быть совместимы между собой по характеристикам. Точность измерений зависит как от характеристик отдельных средств измерений, так и от свойств измерительной цепи в целом. Общие требования к измерительной цепи по ГОСТ ИСО 8041.
По перечислению в) при опорном значении ускорения 10 м/с2 или 1 g погрешность должна находится в пределах +/- 3%.
6.2.2 Калибровку виброизмерительной системы проводят до и после проведения каждой серии измерений.
Калибровку с применением виброкалибратора проводят следующим образом. Калибруемый акселерометр закрепляют на вибростоле и возбуждают механические колебания с определенным ускорением и частотой. Генерируемый акселерометром электрический сигнал измеряют соответствующей аппаратурой. Чувствительность калибруемого акселерометра можно также определить на основе сравнения с чувствительностью опорного (эталонного) акселерометра, закрепленного на вибростоле калибратора. Отношение отдаваемых калибруемым и опорным акселерометрами электрических сигналов пропорционально отношению их чувствительностей.
В случае невозможности (или большой сложности) монтажа измерительного акселерометра на калибровочном вибраторе допускается применение внутренней калибровки измерительной системы с использованием усилителей, имеющих возможность настройки чувствительности вибродатчика. В этом случае калибровочным сигналом служит опорный сигнал известной амплитуды (например, 1 В; среднеквадратичное значение), полученный с генератора.
6.2.3 Допускается использовать другие схемы и средства измерений и регистрации, если их использование не противоречит требованиям ГОСТ 31191.1 и ГОСТ ИСО 8041.
6.3 Условия проведения испытаний
6.3.1 Шины на АТС должны быть без повреждений, давление должно соответствовать инструкции изготовителя, допустимый износ не должен превышать 20% первоначальной высоты рисунка протектора.
6.3.2 АТС испытывают без нагрузки, прицепов и полуприцепов, если они не предназначены для перевозки пассажиров. Специальные АТС, предусматривающие установку различных навесных орудий (агрегатов), которые могут оказывать влияние на виброактивность АТС, испытывают вместе с ними.
6.3.3 В кабине АТС могут находиться два человека: водитель и испытатель. В АТС с числом мест для сидения более девяти (категории M2, M3) допускается присутствие второго испытателя. Наличие посторонних предметов не допускается. Возимый комплект инструмента и запасные колеса должны быть надежно закреплены на своих местах.
6.3.4 На АТС, оборудованном вспомогательной (дополнительной) коробкой передач с ручным переключением и/или приводом более чем на один мост с включением дополнительных мостов, следует установить положение переключателя и число ведущих мостов, используемое при нормальных условиях движения в городе. Не следует использовать устройства, предназначенные для движения на малой скорости, стоянки или торможения.
6.3.5 Передвижное регулируемое сиденье, на котором проводят измерения, должно быть отрегулировано так, чтобы водителю было удобно управлять АТС и работать с органами управления. В случае регулируемой подвески сиденья она должна быть отрегулирована по массе водителя, чтобы исключить удары о нижний и верхний ограничители. Масса водителя должна находиться в пределах от 70 до 90 кг.
6.3.6 Перед испытаниями двигатель и другие агрегаты АТС прогревают до рабочей температуры.
6.3.7 Испытания проводят на прямом сухом участке дороги в хорошем техническом состоянии:
- с покрытием из асфальтобетона (среднеквадратичное значение неровностей 0,6 см);
- с булыжным покрытием ровного мощения (среднеквадратичное значение неровностей 1,1 см);
- с булыжным покрытием профилированного мощения (среднеквадратичное значение неровностей 2,9 см).
Продольный и поперечный уклоны измерительных участков не более 1%.
6.3.8 Скорости движения при испытаниях на дорогах с различным покрытием приведены в таблице 2.
6.3.9 Испытания проводят при метеорологических условиях:
- отсутствие атмосферных осадков;
- температура окружающего воздуха от минус 10 °C до плюс 40 °C;
- скорость ветра, измеряемая на измерительном участке на высоте приблизительно 1,2 м, не более 5 м/с.
6.4 Требования к проведению измерений
6.4.1 Основным измеряемым параметром является среднеквадратичное значение корректированного ускорения aw, м/с2, вычисляемое по формуле
, (1)где aw(t) - корректированное поступательное виброускорение как функция времени, м/с2;
T - длительность измерений, с.
6.4.2 Уровень среднеквадратичного значения Lw корректированного ускорения, дБ, вычисляют по формуле
, (2)где aw - величина, определенная в 6.4.1;
a0 - опорное значение ускорения, равное 10-6 м/с2.
6.4.3 При любой форме спектрального анализа (аналоговой или цифровой) среднеквадратичное значение виброускорения в третьоктавной полосе частот может быть получено непосредственным измерением или суммированием результатов измерений в узких полосах частот. Используемые при анализе вибрации третьоктавные фильтры должны удовлетворять требованиям ГОСТ Р 8.714.
Если предусмотрена запись аналоговых сигналов для их последующего анализа, в целях максимизации отношения "сигнал/шум" сигнал может быть предварительно пропущен через фильтр низких частот с частотой среза, примерно в полтора раза превышающей верхнюю границу диапазона частот измерений. При этом фазовая характеристика измерительного тракта должна быть линейной в пределах диапазона частот измерений.
Длительность измерений должна быть достаточной для того, чтобы обеспечить требуемую статистическую точность обработки сигнала. В случае стационарного случайного сигнала точность измерений зависит от длительности измерений и полосы фильтрации. Например, чтобы ошибка измерений при проведении анализа вибрации в третьоктавной полосе частот не превышала 3 дБ при доверительной вероятности 90%, минимальная длительность измерений для значения нижней границы диапазона частот измерений 1 Гц должна составлять 108 с.
6.4.4 Допускается проводить измерения некорректированного виброускорения в третьоктавных или узких полосах частот с последующей коррекцией по ГОСТ 31191.1. В случае анализа в третьоктавных полосах частот их среднегеометрические частоты должны соответствовать значениям, приведенным в приложении А. Среднеквадратичное значение виброускорения в третьоктавной полосе частот может быть получено непосредственным измерением или суммированием результатов измерений в узких полосах частот.
В каждой выбранной точке вибрацию (виброускорение) необходимо измерять в трех направлениях осей системы координат с центром в точке контакта тела человека с вибрирующей поверхностью (см. рисунок 1).
6.4.5 Если точно совместить ось чувствительности датчика вибрации с осью базицентрической системы координат невозможно, допускается расхождение между ними в пределах 15°. Для наклонного сиденья оси системы координат следует связать с телом человека, при этом направление оси z не обязательно будет вертикальным. При одновременном измерении вибрации в одной точке, но в разных направлениях датчики должны быть расположены как можно ближе друг к другу.
6.4.6 Установка датчиков вибрации по ГОСТ ИСО 5348.
Измерения вибрации проводят:
- на подушке сиденья (точка под седалищным бугром сидящего человека);
- под головой лежащего человека.

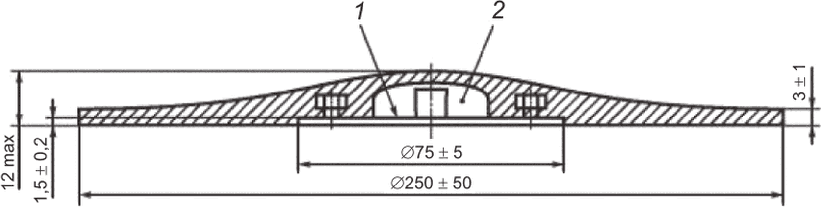

Акселерометр на подушке сиденья должен быть установлен в центре установочного диска диаметром (250 +/- 50) мм. Толщина диска должна быть минимальной и не превышать 12 мм (см. рисунки 2 и 3).
![]() 1 - тонкая металлическая пластина для установки
акселерометра; 2 - полость для установки акселерометра
![]() S - установочный диск
Установочный диск помещают на поверхности подушки сиденья и крепят так, чтобы акселерометр находился под седалищным бугром водителя (пассажира).
6.4.7 Помимо полужесткого установочного диска допускается применение жестких дисков из металла с плоской поверхностью. Толщина такого диска должна быть 8 - 12 мм, диаметр 200 - 220 мм (см. рисунок 4). Крепят акселерометр на самом диске или с помощью жестко установленного кронштейна (при помощи сварки или болтов), за его пределами - с выносом не более 70 мм. В любом случае резонансная частота устройства крепления акселерометра должна не менее чем в четыре раза превышать верхнюю границу диапазона частот измерений.
Размеры в миллиметрах
![]() 6.4.8 Для АТС категорий N и M1 измерения проводят в одной точке - на сиденье водителя.
Для АТС категории M2, M3 измерения проводят:
- на сиденье водителя;
- на сиденьях пассажира;
- под спиной лежащего человека (автомобили скорой помощи).
Вибрации на сиденьях пассажира должны быть измерены как минимум в двух местах: на сиденье, расположенном над задним мостом, и на сиденье, расположенным ближе всех к двигателю. Если в ходе испытаний выявляют места с более вибронагруженными сиденьями, то дополнительные замеры проводят и в этих точках.
В зонах, предназначенных для лежания пассажиров, измерения проводят в месте наибольшего контакта спины лежащего человека с поверхностью лежака (см. рисунок 1). Перед измерениями под спину подкладывают установочный диск или иное крепежное устройство с акселерометрами.
6.4.9 В протоколе испытаний указывают точки и зоны, в которых были проведены измерения.
6.5 Измерения вибрации
Стабилизируют постоянную скорость движения АТС и режим работы двигателя в соответствии с условиями испытаний. В момент въезда АТС на участок для измерений колесами всех осей и мостов оператор начинает измерения (регистрацию). Водитель должен вести АТС посередине полосы движения с минимальными отклонениями от прямолинейного курса. В конце участка для измерений, но до схода АТС со специального покрытия колесами хотя бы одного моста, оператор заканчивает измерения (регистрацию). Испытания проводят на передачах трансмиссии в соответствии с инструкцией по эксплуатации АТС, исходя из условий движения: скорости движения и покрытия дороги. Длительность измерений должна составлять не менее 108 с.
(справочное)
В ТРЕТЬОКТАВНЫХ ПОЛОСАХ ЧАСТОТ
Таблица А.1
(справочное)
Техническое описание АТС должно включать следующие данные:
- описания и обозначения, характеризующие тип АТС и его двигателя;
- тип и схему подвески (рессорная, пневматическая, зависимая и т.д.), характеристику вертикальной упругости подвески;
- марки (модели) используемых виброизоляторов, схему их установки на АТС;
- полную массу и массу АТС в снаряженном состоянии, распределение масс по осям;
- описание (в форме схемы) внутреннего устройства кузова, схему расположения и число сидений, включая сиденье водителя, с указанием возможности их регулировки;
- характеристики установленных шин, а также шин, рекомендуемых предприятием-изготовителем (тип, описание, обозначение, динамический радиус), давление в шинах;
- принцип работы и характеристика используемых амортизаторов подвески АТС, их рабочие диаграммы;
- характеристики упругости подрессоренных сидений водителей (пассажиров).
