3.3.1 Объекты обнаружения
3.3.1.1 Уровень 1: остановившиеся транспортные средства и медленно движущиеся транспортные средства, кроме мотоциклов.
3.3.1.2 Уровень 2: уровень 1 + изменение в режиме движения транспортных средств с целью избежать каких-либо имеющихся препятствий или опасных условий.
3.3.1.3 Уровень 3: уровень 2 + мотоциклы.
3.3.1.4 Уровень 4: уровень 3 + иные препятствия.
Примечание 1 - В настоящем стандарте объектом стандартизации является уровень 1.
Примечание 2 - Предельные размеры препятствий, относящихся к уровню 4, не являются предметом настоящего стандарта.
Примечание 3 - Понятие транспортного средства включает также трехколесные транспортные средства.
3.3.2 Пределы возможностей обнаружения
Пределы возможностей обнаружения в поперечном сечении дороги должны включать все полосы движения и обочины. Пределы возможностей обнаружения в продольном сечении дороги будут зависеть от характеристик инструментов наблюдения, времени обнаружения, высоты установки инструментов обнаружения и периферийной среды (см. приложение D).
3.4 Типы сенсоров

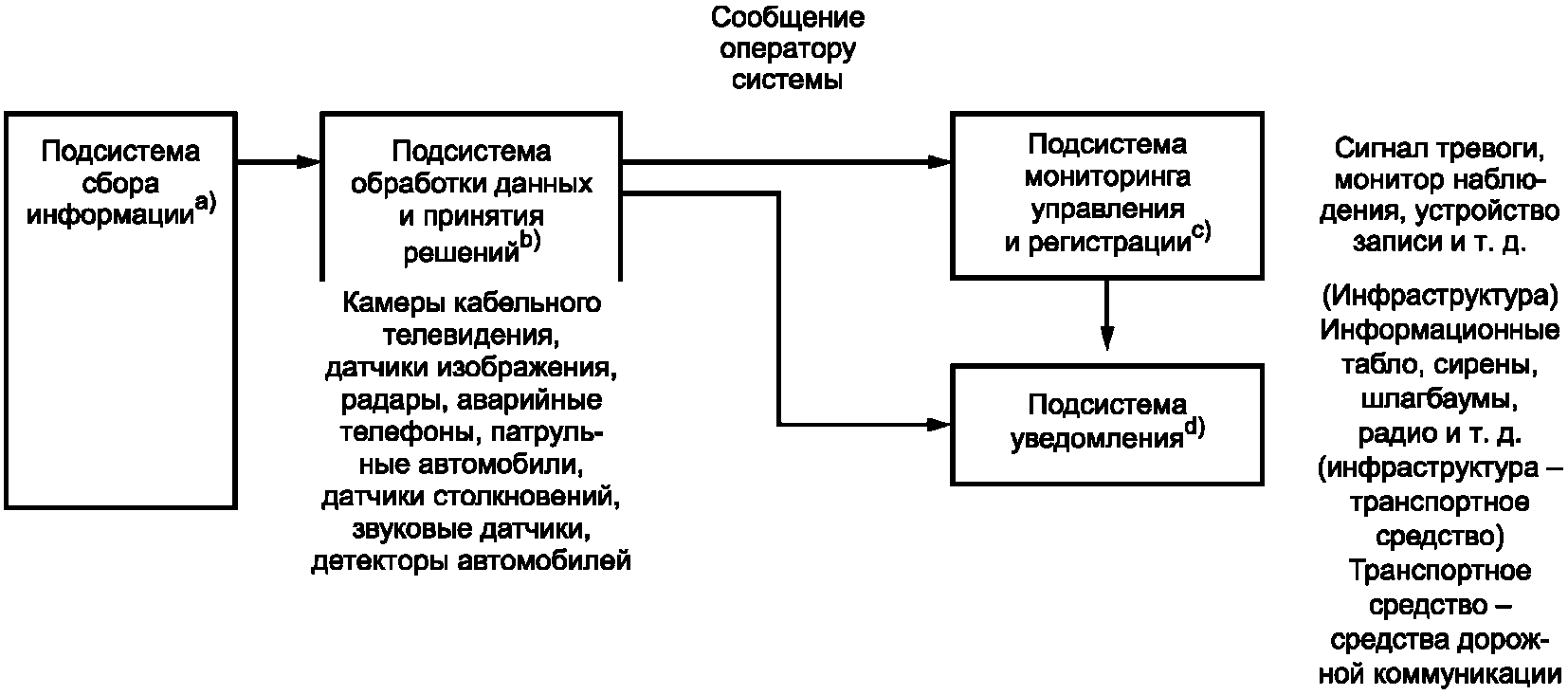

В соответствии с рисунком 1 в системе могут использоваться различные типы сенсоров. Однако в настоящем стандарте рассматривается использование только камер наблюдения, изображения с которых подвергается обработке.
3.5 Обеспечение информацией
3.5.1 Необходимые функции для обеспечения информацией
3.5.1.1 Обеспечение информацией водителей

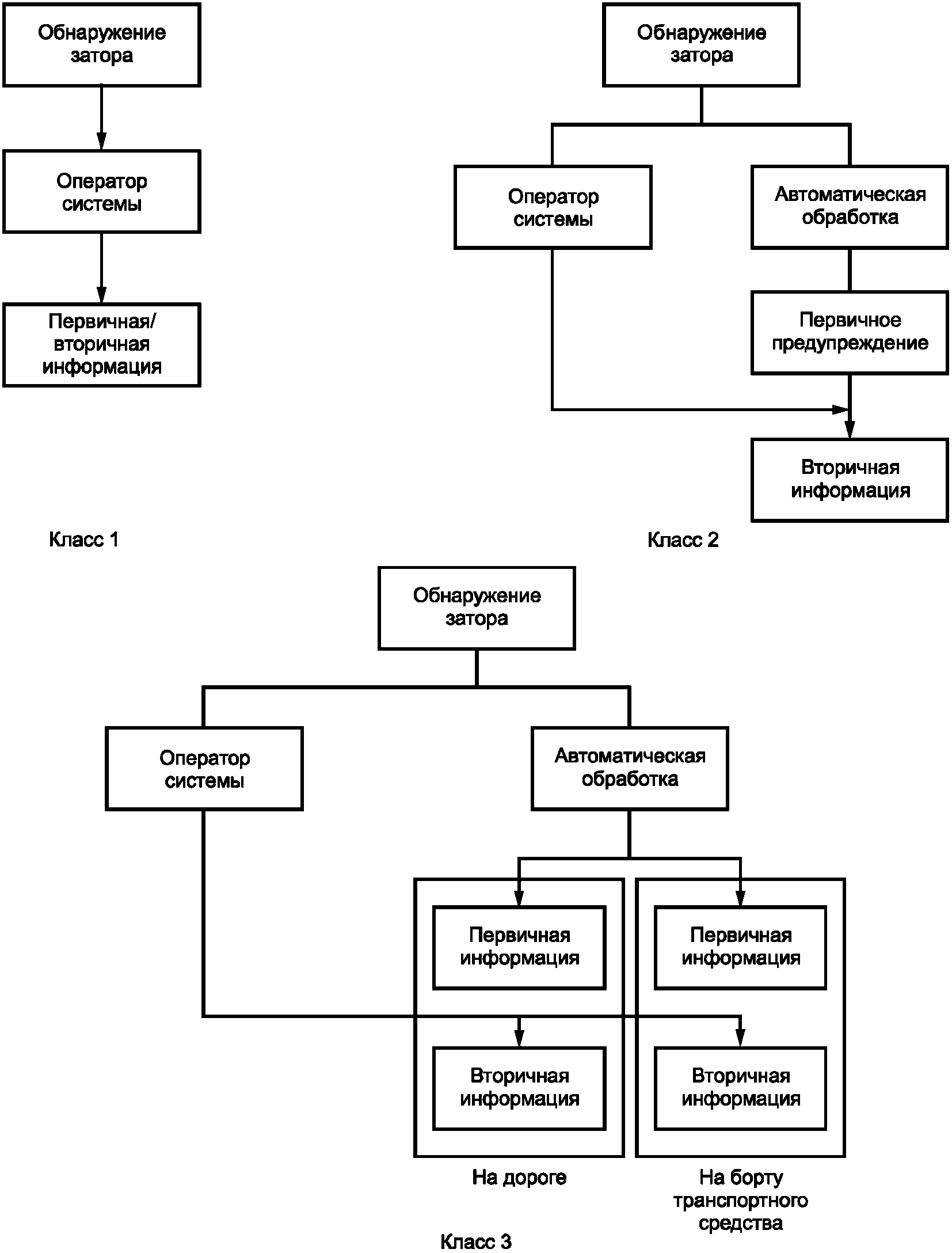

Система в соответствии с рисунком 2 предусматривает много способов обеспечения водителей информацией, однако в настоящем стандарте рассматривается использование только информационного табло в качестве такого способа.
![]() для каждого класса
3.5.1.2 Сообщения оператору системы
Факт возникновения затора должен быть сообщен оператору системы, который должен иметь возможность, наблюдая изображения с камер наблюдения, убедиться в возникновении затора.
3.5.2 Обнаружение события
Система обнаруживает остановившиеся или медленно движущиеся транспортные средства.
3.5.3 Уровни информации
Система предусматривает два уровня информации: первичная информация и вторичная информация.
![]() где t0 - момент времени, в который произошло событие;
t1 - момент времени, в который обнаружены остановившиеся или медленно движущиеся транспортные средства;
t2 - момент времени, в который оператор системы получил подтверждение о типе события, условиях, месте события и необходимых действиях.
3.5.4 Типы информации
Типы информации могут быть классифицированы следующим образом:
1) Инструкции для водителя: остановиться, ограничить скорость, сменить полосу движения;
2) Предупреждения: предупреждение о столкновении или опасной дорожной обстановке впереди;
3) Разъяснение текущей ситуации: тип затора, координаты места происшествия, включая идентификационный номер и наименование дороги и информацию о полосах проезжей части, затронутых затором, предпринимаемые меры реагирования или действия по восстановлению движения;
4) Прогноз развития ситуации: прогноз времени возобновления движения, оценка продолжительности расчистки места происшествия.
Типы информации, предусмотренные для каждого уровня, указаны в таблице 2.
Таблица 2
3.5.5 Индикация сбоя в системе
В случае сбоя в системе (ее неисправности) должны быть использованы слова или легко воспринимаемые символы для индикации того, что система не в состоянии обеспечить информирование водителей о дорожной ситуации.
3.6 Глубина зоны предоставления информации для водителей
3.6.1 Определение мест информирования водителей
Расположение информационного табло по отношению к расположению камеры показано на рисунке 4.
![]() 1 - зона покрытия камеры наблюдения; 2 - место возникновения
затора; 3 - камера наблюдения; 4 - информационное табло;
5 - зона, в которой возможно распознавание сообщения
на табло; X - определяемое расстояние между местами
установки камеры и табло; x1 - слепая зона камеры;
x2 - предел видимости информационного табло;
y1 - дистанция принятия решения; y2 - дистанция
реакции водителя; y3 - тормозной путь
по отношению к расположению камеры
Информационное табло должно быть установлено на расстоянии X, достаточном для того, чтобы транспортное средство успело остановиться до подъезда к месту затора после получения информации об этом (см. приложение G).
Минимальное значение расстояния X от установки камеры до установки табло рассчитывается по формуле
где значения величин указаны в пояснениях к рисунку 4.
В реальных условиях желательно предупреждать водителей как можно раньше, используя дополнительное информационное оборудование, расположенное на наибольшем возможном удалении до информационного табло, расположение которого определяется формулой (1).
3.6.2 Время реакции системы (время с момента возникновения дорожного затора до момента, когда информация начинает передаваться), Tr
Время реакции системы должно быть минимизировано так, чтобы с момента возникновения инцидента количество транспортных средств, которые не смогли получить необходимую информацию, было минимальным (см. рисунок 5).
![]() 1 - возникший затор; 2 - камера наблюдения;
3 - информационное табло; Ls - средний интервал;
Tr - время реакции системы; V - скорость
транспортного потока
в терминах расстояний
Для определения числа транспортных средств (n), которые не смогут получить информацию о транспортном заторе при движении транспортного потока со средним интервалом (Ls), существует следующее уравнение (см. приложение H):
n = (y1 + y2 + y3 + VTr)/Ls, (2)
таким образом,
Tr = {nLs - (y1 + y2 + y3)}/V, (3)
где n - число транспортных средств, которые не смогли получить информацию о транспортном заторе (транспортных средств на полосу движения);
Tr - время реакции системы, с;
V - скорость транспортного потока, м/с.
3.7 Интервал установки камер наблюдения
Время срабатывания при обнаружении инцидента будет коротким в местах, где камеры установлены с небольшим интервалом между собой, и более долгим в местах, где расстояние между ними увеличено. Таким образом, задержка в передаче информации будет зависеть от интервала расстояний между камерами.
Короткое время срабатывания при обнаружении инцидента требуется в таких местах с ухудшенной видимостью, как крутые повороты, туннели; более длительное время срабатывания допустимо на участках с хорошей видимостью на прямых отрезках дороги.
Интервал установки камер наблюдения должен быть определен, исходя из того, что период задержки в предоставлении информации должен соотноситься с характером участка дороги, на котором осуществляются видеонаблюдение и предоставление информации водителям, что, в свою очередь, определяется условиями размещения камер видеонаблюдения и конфигурацией дороги (см. приложение I).
Тестирование системы сочетает тестирование характеристик системы и ее функциональных показателей (см. приложение J).
4.1 Тестирование характеристик системы
Тестирование характеристик системы должно включать тест на обнаружение объекта, тест на размеры зоны обнаружения, тест на время срабатывания при обнаружении, тест на точность обнаружения. Данное тестирование характеристик системы должно быть проведено с использованием цифрового видеоматериала, отснятого с реальной ситуации на дороге при нормальном движении и при возникновении затора и/или с использованием специального тестового сценария. Любой из методов тестирования должен соотноситься с конкретными условиями установки камер наблюдения и конфигурацией дороги. Данный вид теста может быть проведен в полевых условиях; при этом продолжительность теста может составлять несколько месяцев, поскольку необходимо оценить степень точности распознавания, ложные сигналы тревоги и другие параметры.
4.2 Функциональное тестирование системы
Функциональное тестирование системы требует того, чтобы система распознавала возникший затор и передавала информацию об этом водителям через информационные табло, а также передавала сигнал тревоги оператору системы с включением в процесс подсистем мониторинга, управления, записи данных и уведомления. Функциональное тестирование системы определяется конфигурацией системы и составом ее компонентов.
Функция контроля яркости оптического канала и выявление выхода из строя камеры наблюдения при помощи системы обработки изображения и контроля рабочего состояния в режиме реального времени может потребоваться как дополнительная.
(справочное)
A.1 Характеристики происшествий
Для того чтобы разъяснить происшествия в объектах системы, происшествия, относящиеся к водителям, ранжированы в соответствии со своими характеристиками (место происшествия, повторяемость происшествия, возможность предвидения, степень воздействия на дорожное движение, степень экстренности происшествия), классифицированными в таблице A.2.
A.1.1 Определение характеристики происшествия
A.1.1.1 Место происшествия
Представляет собой географические границы происшествия, случившегося в рассматриваемый момент. Классифицируется по двум категориям, к первой из которых относятся происшествия, имеющие место в данном конкретном месте, такие как столкновение, ко второй относятся происшествия, имеющие место в масштабах некоторого региона, такие как землетрясение.
A.1.1.2 Повторяемость происшествия
Представляет собой степень случайности происшествия, происходящего в данный момент времени. Классифицируется по двум категориям, к первой из которых относятся происшествия, случающиеся внезапно, такие как неожиданное столкновение или возгорание, ко второй категории относятся повторяющиеся происшествия. К этой категории относятся пробки.
A.1.1.3 Возможность предвидения
Такая возможность существует, если событие или происшествие можно предвидеть анализом некоторых факторов. К предсказуемым событиям можно отнести такие погодные явления, как снег или дождь, к непредсказуемым событиям относятся такие явления, как столкновение или возгорание.
A.1.1.4 Степень воздействия на дорожное движение
Представляет степень воздействия происшествия на дорожное движение. Классифицируется по двум категориям: к первой относятся происшествия с большой степенью влияния, такие, например, как прекращение движения из-за оползня; к происшествием незначительного влияния относится, например, влияние плохой погоды.
A.1.1.5 Степень экстренности происшествия
Представляет собой степень экстренности для обработки сообщения о происшествии. Существуют два уровня экстренности: к высокому уровню экстренности принадлежат происшествия со столкновением или возгоранием; к низкому уровню экстренности в обработке информации о происшествии относится, например, дождь.
A.1.2 Выборка происшествий из объектов
Происшествия, являющиеся причиной заторов в данной системе, имеют следующие характеристики:
- место происшествия является локальным;
- повторяемость происшествия является внезапной;
- возможность предвидения - непредсказуемое происшествие;
- степень воздействия на дорожное движение - высокая;
- степень экстренности происшествия - высокая.
Происшествия, характеристики которых описаны выше, приведены в таблице A.1.
Таблица A.1
явившиеся причиной заторов
Таблица A.2
(справочное)
ВОПРОСЫ, ЯВЛЯЮЩИЕСЯ И НЕ ЯВЛЯЮЩИЕСЯ ПРЕДМЕТОМ СТАНДАРТИЗАЦИИ
B.1 Классификация объектов
Таблица B.1 разделяет вопросы, связанные с системой оповещения о заторах на дороге, на являющиеся и не являющиеся предметом стандартизации. Причины, по которым вопросы, указанные во второй колонке, исключены из предмета стандартизации, объясняются в B.2.
Таблица B.1
B.2.1 Средства коммуникации
Технологии сбора и передачи информации, включая средства коммуникации "дорога-транспортное средство", и "транспортное средство-транспортное средство", находятся в стадии разработки. Поскольку ожидается разработка новых сенсоров и средств коммуникации, их стандартизация является преждевременной.
B.2.2 Точность обнаружения
Транспортные потоки меняются во времени в зависимости от типа дороги, ее конфигурации, плотности движения, погодных условий и т.д. Не существует единого метода, который всесторонне учитывал бы все эти сложные элементы, в особенности тип сенсоров, время обнаружения и точность обнаружения. Эти вопросы могут быть учтены в процессе развития.
(справочное)
C.1 Потребности водителя и оператора системы
C.1.1 Потребности водителя
Следующие три потребности отражают точку зрения водителя:
a) потребность знать, какие события произошли впереди по ходу движения:
- трудно определить, какие события произошли впереди по ходу движения в туннеле, за крутым поворотом или за переломом дороги;
- система должна функционировать также и в условиях плохой видимости, например при густом тумане или ночью;
b) потребность свести к минимуму ущерб от вторичной аварии:
- трудно избежать вторичной аварии на дороге в закрытом пространстве, таком как туннель. Помехи движению могут также быть обнаружены на дороге с уклоном, на дороге с мокрым покрытием, при снегопаде и гололедице в момент, когда уже трудно избежать вторичной аварии;
c) потребность предусмотреть заранее информацию о заторе перед пересечением дорог:
- движущиеся следом транспортные средства должны иметь возможность выбора оптимального маршрута движения за счет получения упреждающей информации о заторах на подъезде к перекресткам, где возможно изменение маршрута движения.
C.1.2 Потребности оператора системы
Следующие потребности могут быть представлены как потребности оператора системы. Потребностями оператора системы являются все потребности, запрашиваемые в случае дорожного затора. Вопросы выбора места развертывания системы в настоящем стандарте не рассматриваются.
Необходимыми являются быстрая обработка информации о событии и сохранение равномерного дорожного движения.
C.2 Выбор места развертывания системы
Результат рассмотрения вопроса места установки системы, исходя из конфигурации дороги и дорожного окружения, с учетом потребности системы приведен в таблице C.1.
Таблица C.1
(справочное)
D.1 Факторы воздействия
Примеры факторов воздействия на зону охвата камеры наблюдения приведены ниже.
D.1.1 Характеристики аппаратуры:
- характеристики камеры (фокусное расстояние);
- время срабатывания сенсора распознавания.
D.1.2 Высота установки камеры наблюдения:
- 3,5; 6,5 м и т.д.
D.1.3 Окружающие условия:
- погода (ясно, облачно, дождь, туман и т.д.);
- день или ночь;
- характер дорожных условий (освещенный участок, туннель и т.д.);
- загрязнение линз камеры.
D.2 Пример конкретной системы
Пример характеристик конкретно существующей системы приведен в таблице D.1.
Таблица D.1
(справочное)
Примеры символов, приведенные в данном приложении, предполагают, что затор на дороге произошел, и водители должны принять меры для предупреждения столкновения с замедлившимися или стоящими впереди них транспортными средствами.
E.1 Первичная информация
Рисунок E.1 показывает примеры символов для первичной информации. Символ "!" следует использовать в рамках либо треугольного, либо ромбического знака.
![]() E.2 Вторичная информация
Рисунок E.2 показывает примеры символов, которые информируют о блокированных полосах движения, рекомендуемых изменениях полос движения и транспортных пробках соответственно. Дополнительная информация об аварийных полосах движения может отражаться дополнительными словами или дополнительными символами.
![]() (справочное)
Примеры формирования содержания конкретных сообщений при транспортных заторах уровня 1 показаны в таблице F.1. Содержание сообщений может разниться в зависимости от места установки системы в соответствии с приложением C.
Таблица F.1
(справочное)
ИНФОРМАЦИОННЫХ ТАБЛО
G.1 Объяснение интервалов установки информационных табло
Ниже приводится объяснение тех параметров, которые составляют определяемую величину интервала установки информационных табло X.
G.1.1 Информационное табло, размещенное над полосой движения
![]() 1 - зона наблюдения камеры; 2 - место возникновения затора;
3 - камера наблюдения; 4 - информационное табло; 5 - зона,
в которой возможно распознавание сообщения на табло;
X - определяемое расстояние между местами установки камеры
и табло; x1 - слепая зона камеры; x2 - предел видимости
информационного табло; y1 - дистанция принятия решения;
y2 - дистанция реакции водителя; y3 - тормозной путь;
h2 - высота установки табло
Рисунок G.1 - Параметры верхней установки камеры наблюдения
G.1.2 Информационное табло, размещенное сбоку от дороги
![]() 1 - зона наблюдения камеры; 2 - место возникновения затора;
3 - камера наблюдения; 4 - информационное табло; 5 - зона,
в которой возможно распознавание сообщения на табло;
X' - определяемое расстояние между местами установки камеры
и табло; x1 - слепая зона камеры;
информационного табло; y1 - дистанция принятия решения;
y2 - дистанция реакции водителя; y3 - тормозной путь;
d - расстояние по ширине от глаз водителя до табло
Рисунок G.2 - Параметры боковой установки камеры наблюдения
G.1.3 Расчет размерных параметров установки
G.1.3.1 Расчет расстояния предельной видимости
G.1.3.1.1 Расстояние предельной видимости для верхней установки камеры наблюдения x2
(G.1)где h2 - расстояние по вертикали от глаз водителя до информационного табло;
G.1.3.1.2 Расстояние предельной видимости для боковой установки камеры наблюдения
(G.2)где d - расстояние по ширине от глаз водителя до информационного табло;
G.1.3.2 Расчет дистанции принятия решения y1
y1 = 1,5V, (G.3)
где V - скорость транспортного потока, м/с;
1,5 - время принятия решения, с.
G.1.3.3 Расчет дистанции реакции водителя y2
y2 = 1,0V, (G.4)
где V - скорость транспортного потока, м/с;
1,0 - время реакции водителя, с.
G.1.3.4 Расчет тормозного пути y3
y3 = V2/(254·f), (G.5)
где V - скорость транспортного потока, км/ч;
f - коэффициент сцепления колеса с дорогой (на мокрой дороге).
Примечание - Значение коэффициента f в данном стандарте в зависимости от скорости транспортного потока принимается равным 0,33 при скорости 60 км/ч, 0,31 при скорости 80 км/ч, 0,30 при скорости 100 км/ч и 0,29 при скоростях 120 и 140 км/ч.
G.2 Характерный пример
Результаты расчета интервалов установки информационных табло при использовании условий, указанных ниже, приведены в таблицах G.1 и G.2.
a) V = 60, 80, 100, 120, 140 км/ч;
b) x1 = 20 м;
c) x2 = 30 м;
d)
.Таблица G.1
установке камеры наблюдения при различных условиях
Таблица G.2
установке камеры наблюдения при различных условиях
(справочное)
Результаты расчета времени реакции системы Tr при различных условиях, указанных ниже, приведены в таблице H.1.
Таблица H.1
Tr = {nLs - (y1 + y2 + y3)}/V, (H.1)
где n - число транспортных средств, не имевших возможность получить информацию о возникшем заторе, выраженное в числе транспортных средств, приходящихся на одну полосу движения;
Ls - средний интервал между транспортными средствами, м;
V - скорость транспортного потока, м/с.
В таблице H.1 показан пример пробного расчета:
- для n = 1, 2, 3 (автомобилей на полосу);
- Q = 600, 1200, 1800 (автомобилей в час на полосу) - плотность транспортного потока;
- V = 60, 80, 100, 120 (км/ч).
Значения y1 + y2 + y3 взяты из результатов пробного расчета приложения G.
Примечание - Отрицательные значения результатов расчета времени реакции системы Tr означают, что при данных параметрах транспортного потока для водителя, следующего в транспортном средстве с расчетным номером n, дистанции принятия решения, реакции водителя и тормозной путь в сумме оказываются больше остающегося расстояния до затора, поэтому система не в состоянии обеспечить своевременное информирование этого водителя даже при сколь угодно малом времени реакции системы.
(справочное)
Метод установки камер наблюдения зависит от таких параметров дороги, как радиус кривизны, ширина дорожного полотна, конструктивной скорости транспортных средств и других параметров.
I.1 Метод установки при безразрывной (сплошной) зоне покрытия камер наблюдения
Данный метод применяется на участках с плохой видимостью, крутых поворотах дороги и т.п.
Интервал установки камер наблюдения определяется размером зоны покрытия одной камеры наблюдения с учетом их перекрытия на длину транспортного средства.
I.2 Метод установки при дискретном покрытии
Данный метод применяется на прямых участках дороги с хорошей просматриваемостью и обусловлен невысоким риском возникновения заторов в таких местах. Интервалы установки камер наблюдения определяются с учетом времени задержки, в течение которого информация о параметрах движения, таких как плотность потока и скорость, будет собрана, обработана и в обработанном виде будет передана двигающимся транспортным средствам.
Непрямой метод выявления затора с использованием технологии нейронных сетей или других технологий различаются разными степенями проработки соответствующей технологии, а время реакции системы и точность распознавания зависят от числа полос движения, плотности транспортного потока и других параметров. Камеры наблюдения должны устанавливаться с обеспечением безразрывного покрытия, и все полосы движения должны находиться под прямым наблюдением. В этом смысле непрямой метод выявления затора может рассматриваться как первый этап к полному покрытию всех полос движения, при условии оценки эффективности и затрат на установку системы.
При выявлении возникшего затора с помощью непрямого метода используется факт возникновения изменений параметров транспортного потока. Если параметры транспортного потока не меняются, обнаружить затор невозможно. Обычно при использовании непрямого метода имеет место небольшое запаздывание по времени при выявлении затора, так что информация для водителей движущихся транспортных средств будет передана также с задержкой.
Простая модель транспортного затора, произошедшего вне зоны покрытия камеры наблюдения, показана на рисунке I.2. При возникновении затора и блокировании полос движения, как показано на рисунке I.1, движение транспортного потока через несколько минут приходит к состоянию затора, т.е. плотность транспортного потока за местом инцидента разрежается, а скорость потока перед этим местом уменьшается.
![]() 1 - положение камеры A; 2 - положение камеры B;
Lc - интервал между положениями камер; Lm - зона
покрытия камеры; V1 - скорость распространения затора
покрытии камер наблюдения
![]() происходящих при транспортном заторе
Интервалы установки камер при дискретном покрытии зависят от величины временной задержки, в течение которой движущиеся транспортные средства могут быть классифицированы как медленно движущиеся транспортные средства и/или как остановившиеся транспортные средства.
Время задержки td рассчитывается, исходя из расстояния между местом инцидента и точкой наблюдения, деленном на скорость распространения затора, как показано в формуле (I.1) для случая максимально возможного расстояния между местом инцидента и точкой наблюдения, при котором место инцидента еще не попадает в зону покрытия следующей по ходу движения транспортных средств камеры наблюдения.
Интервал установки камер, при котором максимально допустимое время задержки td еще не превышает определенного заданного значения, выражается формулой (I.2).
где Lc - интервал установки камер наблюдения, м;
Lm - зона покрытия камеры, м.
V1 = Q·Lst, (I.3)
где V1 - скорость распространения затора, м/с;
Q - плотность транспортного потока (автомобилей в секунду на полосу);
Lst - средний интервал между остановившимися в заторе транспортными средствами, м.
Примечание - Скорость распространения затора в случае не полной остановки транспортных средств, а только снижения их скорости движения, требует определения по другой, более сложной формуле.
(справочное)
Метод тестирования характеристик системы должен иметь три фазы. В первой фазе основные характеристики обработки изображения должны быть испытаны у производителя при использовании цифровой записи видеосигналов дорожной обстановки, при нормальных условиях и при различных вариантах транспортных заторов. Тестирование характеристик системы должно включать тест на обнаружение объекта, тест на размеры зоны обнаружения, тест на время срабатывания при обнаружении.
Во второй фазе характеристики системы должны определяться на месте реальной установки при использовании испытательных транспортных средств в течение нескольких недель.
В последней фазе полевые испытания должны быть проведены при реальной установке с целью определения точности обнаружения, процента ложных срабатываний, времени реакции системы и т.д. при различных дорожных ситуациях и погодных условиях на протяжении периода нескольких месяцев или более.
Вернуться в "Каталог нормативных документов"
Источник информации: https://internet-law.ru/documents/prod/gost-r_gosudarstvennyj-standart/37/gost_77279.html
На правах рекламы:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
