НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМЫ ФОТОЭЛЕКТРИЧЕСКИЕ АВТОНОМНЫЕ
ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ
Stand-alone photovoltaic systems.
Characteristic parameters
IEC 61194:1992
Characteristic parameters of stand-alone
photovoltaic (PV) systems
(IDT)
ГОСТ Р МЭК 61194-2013
ОКС 27.160
Дата введения
1 января 2015 года
Предисловие
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 039 "Энергосбережение, энергетическая эффективность, энергоменеджмент"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 8 ноября 2013 г. N 1373-ст
4 Настоящий стандарт идентичен международному стандарту МЭК 61194:1992 "Системы фотоэлектрические (ФЭ) автономные. Эксплуатационные характеристики" (IEC 61194:1992 "Characteristic parameters of stand-alone photovoltaic (PV) systems").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5 (пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
1 Область применения
Настоящий стандарт распространяется на автономные фотоэлектрические системы (далее - системы) и устанавливает основные электрические, механические и экологические характеристики систем для описания и анализа при их эксплуатации. Указанные в настоящем стандарте параметры представлены для оценки системы и ее работоспособности:
- измерение краткосрочной и долгосрочной работы системы в месте ее расположения;
- сравнения между измеренной на месте и проектной работоспособностью, каждая из которых приведена к стандартным условиям испытаний (далее - СУИ).
При необходимости могут быть дополнительно разработаны специальные технические требования, учитывающие особенности при эксплуатации систем (при проектировании, прогнозировании эксплуатационных характеристик и измерении показателей).
Примечание - Минимальные необходимые требования указаны в рамках на рисунках и по тексту, а также приведены дополнительные рекомендуемые требования.
Пример
Uн - номинальное напряжение
минимальное требование;
W - масса
дополнительное требование.
2 Характеристики систем
2.1 Система установок
См. приложение A. Пример элементов системы установок.
2.1.1 Модули
Характеристики модулей определены в технической документации.
Pmax - пиковая мощность при СУИ, Вт;
Am - общая площадь (включая корпус), м2
2.1.2 Панели
n - число модулей в панели;
Ap - общая площадь панели (включая корпус, внутренние расстояния в модуле, отражатели и т.д.), м2.
2.1.3 Установки
NM - число модулей;
Aa - общая площадь, м2.
2.1.4 Система установок
Nm - общее число модулей;
Np - общее количество панелей в системе установок
.
P0
- номинальная пиковая мощность, Вт,
P0 = Nm·Pmax;
A
- общая площадь A равна сумме площадей установок, м2;
-
расчетная скорость ветра, м·с-1;
-
расчетная снеговая нагрузка, кг·м-2;
U0
- напряжение холостого хода, В
2.1.5 Ориентация
- угол наклона к горизонтали, градусы;
- азимут, градусы:
- от юга в Северном полушарии,
- от севера в Южном полушарии, "минусом" к востоку, "плюсом" к западу;
-
слежение, если возможно;
-
регулируемая ориентация, если возможно (количество ежегодных поправок и длительность каждого периода).
2.2 Подсистема накопления энергии
См. приложение A для примера с элементами системы установок.
2.2.1 Аккумулятор
Характеристики аккумулятора определены в технических документах (условиях).
Un
- номинальное напряжение, В;
C10
- номинальная емкость, А·ч;
C100
- расчетная мощность (период 100 ч), А·ч;
-
тип электрохимического аккумулятора
2.2.2 Батарея
nc - число аккумуляторов (последовательное соединение);
nb - число батарей, соединенных параллельно;
UB или Un - номинальное напряжение, В,
UB = n·Un;
Uf - напряжение в конце разрядки батареи, В;
C100 - расчетная мощность (период 100 ч), А·ч, при номинальной температуре, °C
W - вес, кг;
V - объем, м3.
2.2.3 Система управления накоплением энергии
Характеристики определены в технических документах (условиях).
-
присутствие устройства контроля избыточной зарядки;
-
присутствие устройства контроля глубокой разрядки
-
присутствие устройств слежения и безопасности
Us
- номинальное напряжение, В;
Umax
- максимальное входное напряжение, В;
-
максимальная контролируемая мощность во время зарядки и разрядки, Вт;
-
максимальные контролируемые токи во время зарядки и разрядки, А
2.3 Управление энергией и ее преобразование
2.3.1 Инвертор
Характеристики инвертора определены в технических документах (условиях).
-
номинальная выходная мощность, Вт;
-
максимальная выходная мощность, Вт, и определенный допустимый период времени;
Ui
- входное напряжение, В;
Uimax
- максимальное входное напряжение, В;
Uimin
- минимальное входное напряжение, В;
Uo
- выходное напряжение, В;
f
- частота, Гц;
-
форма волны;
-
число фаз;
-
коэффициент нелинейных искажений
2.3.2 Другие устройства
(Поиск точки максимальной мощности (далее - ПТММ) преобразователей постоянного тока и т.д.)
Характеристики других устройств определены в технических документах (условиях).
-
номинальная выходная мощность, Вт;
-
входное напряжение, В;
-
номинальное выходное напряжение, В;
Umin, Umax
- минимальное и максимальное входное напряжение, В;
Imin, Imax
- минимальный и максимальный входной ток, А;
f
- частота, Гц
Примечание - Для 2.3.1 и 2.3.2 характеристики определены в МЭК (на рассмотрении).
2.4 Нагрузки
2.4.1 Полная нагрузка
-
номинальные общие параметры потребления энергии;
-
в течение контрольного периода времени;
-
максимальная требуемая проектная мощность, Вт;
-
минимальный и максимальный проектный ток, А;
-
минимальное и максимальное допустимое напряжение, В
2.4.2 Единичная нагрузка
Характеристики нагрузок определены в технических документах (условиях).
-
номинальное входное напряжение, В;
-
минимальное и максимальное входное напряжение, В;
-
номинальная входная мощность, Вт;
-
максимальная входная мощность, Вт;
-
номинальный входной ток, А;
-
максимальный входной ток (и длительность), А;
-
номинальный (при наличии);
-
характеристики нагрузки (постоянная мощность, комплексное сопротивление и т.д.);
-
тип;
-
вид поставляемой пользователю энергии (электрическая, механическая, тепловая, лучистая, гидравлическая,...).
2.5 Резервный генератор
-
тип и функции;
-
номинальная мощность, Вт;
-
номинальное напряжение, В
Примечание - Резервный генератор не предназначен для обеспечения полного электроснабжения во время данного периода.
2.6 Электрическая схема системы
2.6.1 Принципиальная блок-схема
2.6.2 Система проводки установки (принципиальная блок-схема с диодами)
2.6.3 Устройства защиты и безопасности. Полная схема
Полная схема с местами расположения:
- устройств защиты,
- устройств безопасности,
- устройств защиты от перенапряжения и молниеотводов,
- заземления,
- прочих устройств.
3 Внешние воздействующие факторы
3.1 Рассматриваемые периоды
3.1.1 Базисный период
Период времени, используемый для расчета и проектирования систем. Проектный срок работы следует определять в периоде: Nч (часы) и Nд (дни).
В случае если базисный период превышает три месяца, рекомендуется приводить средний или месячный срок работы.
3.1.2 Период эксплуатации
В данный период времени ожидается, что энергия, вырабатываемая системой, будет потребляться. Такие периоды могут основываться:
- на днях;
- на неделях;
- на временах года.
3.2 Местоположение
-
широта, долгота, градусы
-
высота (обязательно, если есть ограничения), м
Tamd
- средняя дневная температура внешней среды в базисный период времени, °C;
Tamj
- средняя суточная температура внешней среды в базисный период времени, °C;
-
максимальная температура внешней среды <*> на месте, °C;
-
минимальная температура внешней среды <*> на месте, °C;
Vmax
- максимальная скорость ветра на месте, м·с-1
--------------------------------
<*> Во время базисного периода.
-
среднегодовая скорость ветра, м·с-1;
-
общий план местоположения;
-
площадь территории, занимаемой системой, м2.
Примечание - Данные параметры могут быть определены по взаимному соглашению и должны, если известно конкретное местоположение, максимально соответствовать доступным метеорологическим данным и/или местным проектным регламентам.
3.3 Базисные пиранометрические данные
G - общая освещенность на горизонтальной плоскости, кВт·м-2;
H - энергетическая экспозиция на горизонтальной плоскости, кВт·ч·м-2,
а также будут использованы следующие обозначения:
I - на плоскости;
dir - прямой;
diff - диффузный;
N - нормальный.
Должны быть определены две кривые, рассматриваемые в качестве эталонных по соглашению между производителем и заказчиком системы:
G - общая освещенность на горизонтальной плоскости в зависимости от времени дня, Вт·м-2;
GI - общая освещенность на плоскости в зависимости от времени в течение дня, Вт/м2.
Эти две кривые должны отображать значения среднесуточной освещенности (см. также кривую "Солнечные сутки", находящуюся на рассмотрении МЭК).
H - средняя горизонтальная дневная общая освещенность в базисный период, кВт·ч·м-2 в день;
HI - средняя дневная общая освещенность на плоскости в базисный период, кВт·ч·м-2 в день
HIdiff - средняя дневная диффузная освещенность на плоскости в базисный период, кВт·ч·м-2 в день;
Hmax - максимальная общая дневная диффузная освещенность на плоскости, зафиксированная хотя бы раз в базисный период;
J0 - количество последовательных дней без прямого освещения, зафиксированное хотя бы раз в год, и вероятное для этого времени года.
4 Эксплуатационные параметры
Все параметры, приведенные в настоящем разделе, могут быть получены либо на стадии проектирования, либо в результате испытаний по подтверждению соответствия.
Сюда не входят:
- методы вычисления для получения вышеуказанных параметров,
- методы экстраполяции к эталонным условиям,
- пределы погрешности (точность, допустимые отклонения и т.д.) параметров, полученных при проверке.
Вышеуказанная информация при необходимости согласовывается с производителем и заказчиком системы либо основана на существующих или разрабатываемых стандартах (находится на рассмотрении МЭК).
4.1 Мгновенная работа (функция мощности)
4.1.1 Система установок
Графики номинальной и/или минимальной мощности на выходе системы установок, но перед подсистемой накопления энергии, инверторами и нагрузками при следующих условиях освещенности и температуры:
a) горизонтальная освещенность:
значения: 1000 Вт·м-2;
800 Вт·м-2;
500 Вт·м-2;
b) соответствующая температура фотоэлемента Tc для Tamb = 20 °C при скорости ветра 1 м·с-1:
Tc1000
Tc800 = НРТЭ,
Tc500
Рекомендованные дополнительные значения освещенности:
250 Вт·м-2;
100 Вт·м-2.
4.1.2 Система управления накоплением энергии
--------------------------------

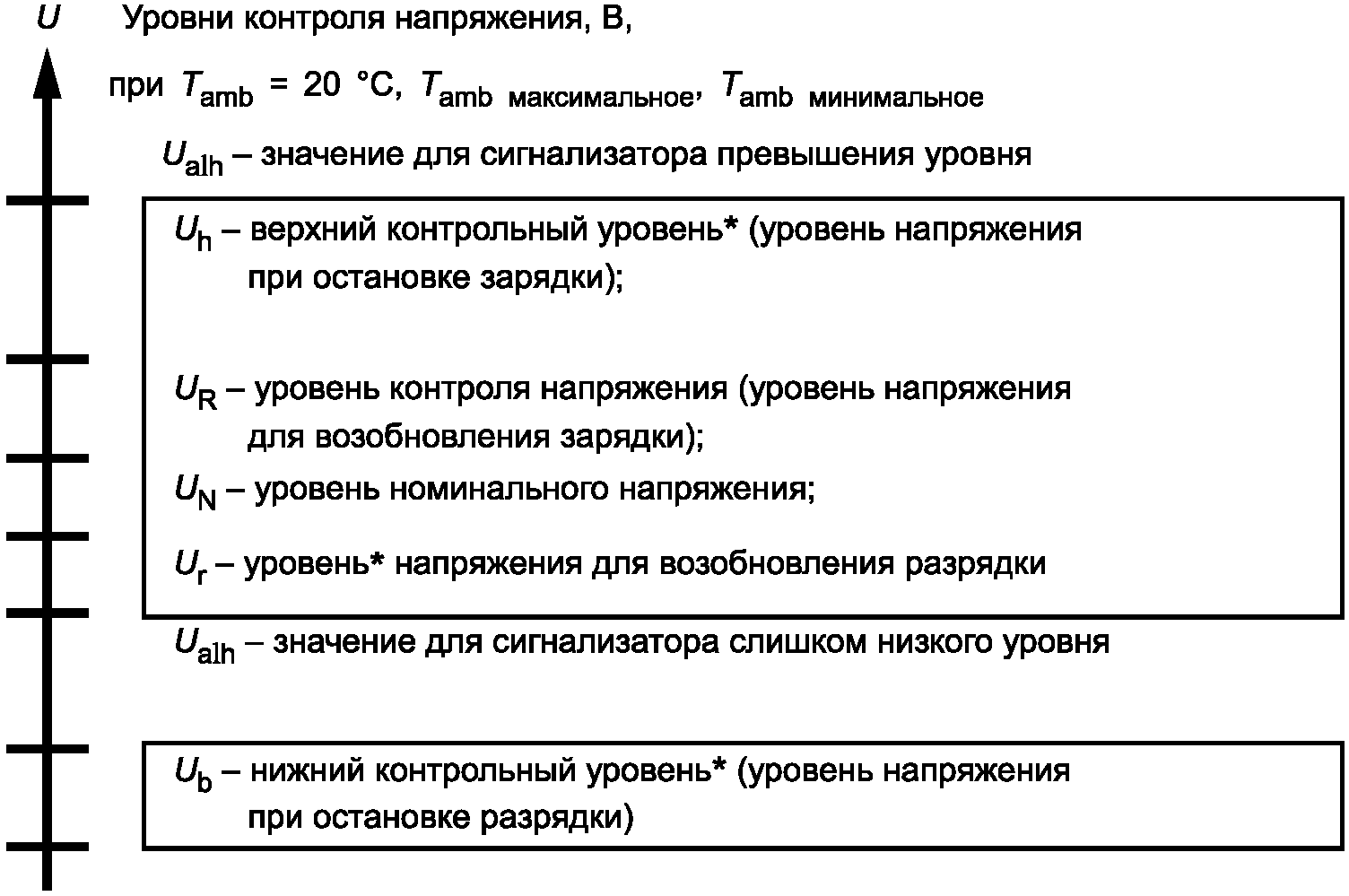

<*> Обязательно, если эти уровни существуют.
-
тип контроля
-
- глубина разрядки батареи
4.1.3 Подсистема накопления энергии
При Tami и для условий, определенных в 2.4.
Dd - дневная глубина разрядки (г.р.), % C100
Da - годичная глубина разрядки, % C100.
На этом уровне разрядки значение напряжения подсистемы накопления энергии должно быть выше, чем Ub.
4.2 Кумулятивная работа в период времени (функция мощности)
Если не обусловлено иное, проектные рабочие характеристики в данные периоды времени указывают при отключенном резервном генераторе.
4.2.1 Кратковременная работа
Следующие проектные рабочие характеристики должны быть представлены для полной освещенности в виде:
Hi, кВт·ч·м-2 в день;
HiM = 1,2 Hi, кВт·ч·м-2 в день;
Him = 0,8 Hi, кВт·ч·м-2 в день.
4.2.2 Долговременная работа (в течение базисного(ых) периода(ов))
Определены следующие параметры:
a) энергии
Используемые значения освещенности следующие:
Hirp - сумма всех значений освещенности на плоскости в базисный период (rp = базисному периоду), кВт·ч·м-2:
;
Hrp - сумма всех значений горизонтальной освещенности в базисный период
.
Приложение A
(обязательное)
ЭЛЕМЕНТЫ СИСТЕМ И ПОДСИСТЕМ НАКОПЛЕНИЯ ЭНЕРГИИ
Рисунок A.1 - Элементы систем установок
Рисунок A.2 - Элементы подсистем накопления энергии
УДК 697.329:006.354
ОКС 27.160
Ключевые слова: фотоэлектрические автономные системы, мгновенная работа, система установок, подсистема накопления энергии, полная нагрузка, единичная нагрузка, резервный генератор, кумулятивная работа
